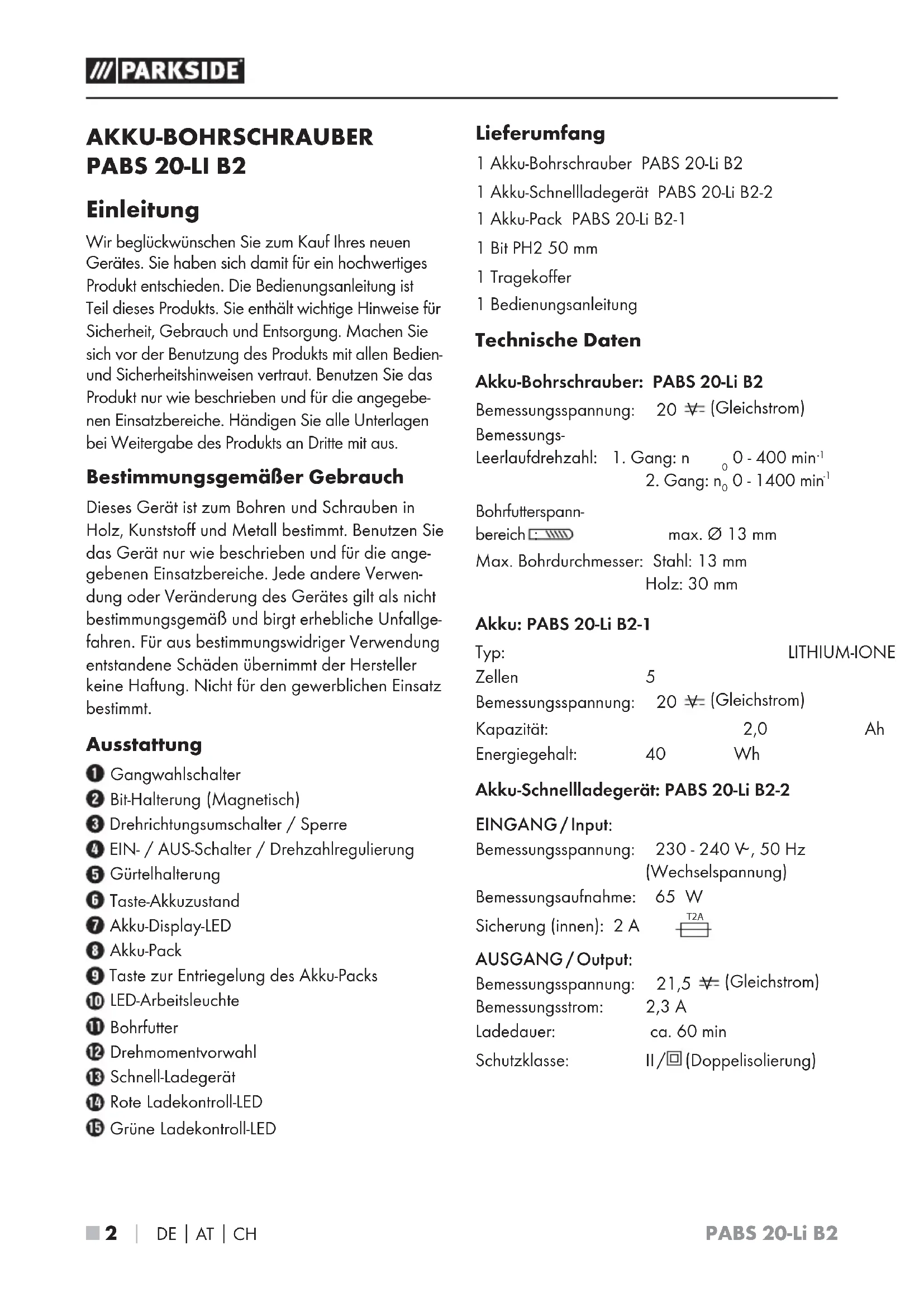

AKKU-BOHRSCHRAUBER PABS 20-LI B2

Einleitung

Wir beträckwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieser Produkte. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien-und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Handigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist zum Bohren und Schrauben in Holz, Kunststoff und Metall bestimmt. Benutzen Sie das Gerät nur wie beschreiben und für die angegebenen Einsatzbereiche. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Nicht für den gewerblichen Einsatz bestimmt.

Ausstattung

Gangwahlschalter
Bit-Halterung (Magnetisch)
3 Drehrichtungsumschalter / Sperre
EIN-/ AUS-Schalter / Drehzahlregulierung
Gurtelhalterung
6 Taste-Akkuzustand
7 Akku-Display-LED
8 Akku-Pack
9 Taste zur Entriebelung des Akku-Packs
10 LED-Arbeitsleuchte
Bohrfutter
Drehmomentvorwahl
13 Schnell-Ladegerät
14 Rote Ladekontroll-LED
15 Grüne Ladekontroll-LED

Lieferumfang

1 Akku-Bohrschauber PABS 20-Li B2
1 Akku-Schnelllagegerat PABS 20-Li B2-2
1 Akku-Pack PABS 20-Li B2-1
1 Bit PH2 50 mm
1 Tragekoffer
1 Bedienungsanleitung

Technische Daten

Akku-Bohrschrauber: PABS 20-Li B2

Bemessungsspannung: 20 (Gleichstrom)

Bemessungs

Leerlaufdrehzahl: 1. Gang: n 0 - 400 min-1 2. Gang: n 0 - 1400 min

Bohrfutterspann

bereich max. 0 13 mm

Max. Bohrdurchmesser: Stahl: 13 mm

Holz: 30 mm

Akku: PABS 20-Li B2-1

Typ:

LITHIUM-IONE

Zellen

5

Bemessungsspannung: 20 (Gleichstrom)

Kapazitat:

20

Energiegehalt:

40 Wh

Akku-Schnelladegerat: PABS 20-Li B2-2

EINGANG/Input:

Bemessungsspannung: 230 - 240 V, 50 Hz (Wechselspannung)

Bemessungsaufnahme: 65 W

Sicherung (innen): 2 A

AUSGANG/Output:

Bemessungsspannung: 21,5 (Gleichstrom)

Bemessungsstrom: 2,3 A

Ladedauer: ca. 60 min

Schutzklasse: II/回 (Doppelisolierung)

Gerauschemissionswert:

Messwert für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel: L_PA = 68.5 dB(A)

Unsicherheit K: K PA = 3dB

Schallleistungspegel: L_WA = 79.5 dB (A)

Unsicherheit K: K WA = 3 dB

Schwingungsemissionswert:

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

Schrauben: Schwingungsemissionswert a_h:0,601m / s^2 Unsicherheit K = 1,5m / s^2

Bohren in Metall: Schwingungsemissionswert a_h,D:1,070m / s^2 Unsicherheit K = 1,5m / s^2

HINWEIS

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

WARNING!

Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung konnte untersätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beisipelhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der

Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigten (beispielweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen eszar eingeschaltet ist, aber ohne Belastung lauft).

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING!

• Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeuchtete Arbeitsbereiche konnen zu Unfallen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achen Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewisern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und / oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschalte an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und / oder entfern den Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.
g] Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die damit vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlusseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt, behmen Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

VORSICHT! EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare Batterien niemals auf.

zen Sie den Akku vor Hitze, z. B.
auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit.
Es Besteht Explosionsgefahr.

6. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sicherge-stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Sicherheitshinweise für Bohrschrauber

WARNING!

Halten Sie das Gerät an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen die Schraube oder das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt der Schraube oder des Einsatzwerkzeugs mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Sicherheitshinweise für Ladegeräte

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Das Ladegerät ist nur für den Betrieb im Innebereich geeignet.

WARNING!

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eineähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Vor der Inbetriebnahme Akku-Pack laden (siehe Abb. A)

VORSICHT!

Ziehen Sie immer den Netzstecker, bevor Sie den Akku-Pack aus dem Ladegerätephenmen bzw. einsetzen.

Laden Sie den Akku-Pac3 nie, wenn die Umgebungstemperatur unterhalb 10^ oder oberhalb 40^ liegt.
Stecken Sie den Akku-Pac in das Schnell-Ladegerat (diehe Abb. A).
Stecken Sie den Netzstecker in die Steckdose. Die Kontroll-LED 14 leuchtet rot und zeigt den Ladevorgang an.
Die grüne Kontroll-LED5 signalisiert Ihnen, dass der Ladevorgang abgeschlossen und der Akku-Pack insatzbereit ist.
Schieber Ben Sie den Akku-Pac8 in das Gerat ein (siehe Abb. B).

Akku-Pack ins Geräteinsetzen / entnehmer

Akku-Pack einsetzen:

Bringen Sie den Drehrichtungsumschalte in Mittelstellung (Sperre) (siehe Abb. C). Lassen Sie den Akku-Pack in den Griff einrasten (siehe Abb. B).

Akku-Pack entnehmen:

Drucken Sie die Taste zur Entriegelung und entnahmen Sie den Akku-Pack siehe Abb. D).

Akkuzustand prüfen

Drücken Sie zum Prufen des Akkuzustands die Taste-Akkuzustand siehe Abb. E). Der Zustand bzw. die Restleistung wird in der Akku-Display-LED wie folgt angezeigt:
GRUN/ROT/ORANGE maximale Ladung/ Leistung ROT/ORANGE mittlere Ladung/Leistung ROT = schwache Ladung-Akku aufladen

Werkzeuge wechseln

Ihr Akku-Bohrschauber hat eine vollautomatische Spindelarretierung SPINDLE LCK.

Beim Stillstand des Motors wird der Antriebsstrang verriegelt, so dass Sie das Bohrfutter 1 durch Drehen offen können. Nachdem Sie das gewünschte Werkzeug eingesetzt und durch Drehen des Bohrfutters festgespannt haben, können Sie sofort weiter arbeiten (siehe Abb. F). Die Spindel-aretierung lost sich automatisch mit Starten des Motors (Befatigung des EIN-/ AUS-Schalters 4).

Drehmomentvorwahl / Bohrstufe

Sie konnen über die Drehmomentvorwahl die Drehkraft einstellen (siehe Abb. G).

Wahlen Sie eine niedrige Stufe für keine Schrauben, bzw. weiche Werkstoffe.

Wahlen Sie eine hohe Stufe für große Schrauben, harte Werkstoffe, bzw. beim Herausdrehen von Schrauben.

Wahlen Sie fur Boharbeiten die Bohrstufe, indem Sie die Drehmomentvorwahl in die Position einstellen (siehe Abb. H).

2-Gang Getriebe

VORSICHT!

Betätigen Sie den Gangwahlschalte nur bei Stillstand des Gerätes. Ansonsten droht Beschädigung des Gerätes.

Im ersten Gang (Gangwahlschalter 1 in

Position: 1) (siehe Abb. I)

erreichen Sie eine Drehzahl von ca. 400min^-1 und ein hohes Drehmoment. Diese Einstellung eignet sich für alle Schraubarbeiten.

Im zweiten Gang (Gangwahlschalter 1 in

Position: 2) (siehe Abb. J)

erreiben Sie eine Drehzahl von ca. 1400min^-1 zur Durchführung von Bohrarbeiten.

Inbetriebnahme

Ein-/ausschalten

Einschalten:

Drucken Sie zur Inbetriebnahme des Gerätes den EIN-/ AUS-Schalter und halten Sie ihn gedrückt (siehe Abb. K).

Die LED-Arbeitsleuchte leuchtet bei leicht oder vollständig gedrücktem EIN-/AUS-Schalter 4 Sie ermöglich so das Ausleuchten des Arbeitsbereiches bei ungünstigen Lichtverhältnissen.

Ausschalten:

Lassen Sie zum Ausschalten des Gerätes den EIN-/AUS-Schalter 4 los.

Drehzahl einstellen

Der EIN-/ AUS-Schalter 4erfugt uber eine variable Geschwindigkeitsregelung. Leichter Druck auf den EIN-/ AUS-Schalter 4bewirkt eine niedrige Drehzahl. Mit zunehmendem Druck erhoht sich die Drehzahl (siehe Abb. K).

HINWEIS

Die integrierte Motorbremse sorgt fur einen Schnellen Stillstand.

Drehrichtung umschalten

Wechseln Sie die Drehrrichtung, indem Sie den Drehrrichtungsumschafter 3ach rechts bzw. links durchdrucken (siehe Abb. L).

Tipps und Tricks

Tipp! So verhalten Sie sich richtig.

Überprüfen Sie vor dem Betrieb, ob der Schraub- bzw. Bohreinsatz korrekt angebrachte ist, d.h. zentriert im Bohrfutter sitzt.
Schraub-Bits sind mit ihren Maßen und der Form gekennzeichnet. Falls Sie sich unsicher sind probieren Sie immer zuerst aus, ob das Bit ohne Spiel im Schraubenkopf sitzt.

Drehmoment:

Kleinere Schrauben / Bits konnen beschädigt werden, wenn Sie ein zu hohes Drehmoment bzw. eine zu hohe Drehzahl einstellen.

Harter Schraubfall (in Metall):

Besonderss hohe Drehmomente entstehen z.B. bei Metallverschraubungen unter Verwendung von Steckschlüsseleinsatzen. Wahlen Sie eine niedrige Drehzahl.

Weicher Schraubfall (z.B. in Weichholz):

Schrauben Sie auch hier mit geringer Drehzahl, um z.B. die Holzoberfläche beim Kontakt mit dem Schraubenkopf aus Metall nicht zu beschädigen. Verwenden Sie einen Senker.

Beim Bohren in Holz, Metall und anderen Materialien unbedingt berücksichtigen:

Benutzen Sie bei keinem Bohrer-Durchmesser eine hohe Drehzahl und bei großem Bohrer-Durchmesser eine niedrige Drehzahl.
Wahlen Sie bei harten Materialien eine niedrige Drehzahl, bei weichem Material eine hohe Drehzahl.
Sichern oder befestigen Sie (wenn möglich) das Werkstück in einer Spannvorrichtung.
Markieren Sie die Stelle, an der gebohr werden soll mit einem Korner oder einem Nagel. Wahlen Sie zum Anbohren eine niedrige Drehzahl.
Ziehen Sie den drehenden Bohrer mehrmals aus dem Bohrloch, um Späne oder Bohrmehl zu entfernen und es zu luften.

Bohren in Metall:

Verwenden Sie Metallbohrer (HSS). Für Beste Ergebnisse sollen den Bohrer mit Schneidöl kühlen. Metallbohrer konnen Sie auch zum Bohren in Kunststoff verwenden. Bohren Sie zunachst mit einem 3 mm Bohrer vor und nahern Sie sich dem gewünschten Bohrdurchmesser.

Bohren in Holz:

Verwenden Sie einen Holzbohrer mit Zentrierspitze, für tiefe Bohrungen verwenden Sie einen „Schlangenbohrer", für große Bohr-Durchmesser einen Forstner-Bohrer. Kleine Schrauben in weichem Holz konnen Sie auch ohne Vorbohren direkt eindrehen.

Wartung und Reinigung

WARNING! VERLETZUNGSG Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und entnahme Sie den Akku.

Der Akku-Bohrschauber ist wartungsfrei.

Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
Es durren keine Flüssigkeiten in das Innere der Geräte gelangen.
Verwenden Sie zum Reinigen des Gehäuses ein trockenes Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.
Soll ein Lithium-lonen-Akku langere Zeit gelagert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50% und 80% . Das optimale Lagerungsklima ist kuhl und trocken.

HINWEIS

Nicht aufgeführte Ersatzteile (wie z. B. Akku, Schalter) können Sie über unsere Service - Hotline bestellen.

Garantie der Kompernaß Handels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf这点 Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln theses Produkte stehen Ohnen gegen den Verkäuer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnnt mit dem Kaufdatum.itte bewahren Sie den Original Kassenbon gut auf.
These Unterlandage wird als Nachweis fur den Kauf benotigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum theses Produkte ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschreiben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind und darauf als Verschleibe angegeben werden konnen oder fur Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus, Backformen oder Teile die aus Glas gefertigt sind.

These Garantie vermäß, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

-itte halten Sie fur alle Anfrage den Kassenbon und die Artikelnummer (z. B.IAN 12345) als Nachweis fur den Kauf bereit.

Die Artikelnummer entnehmer Sieitte dem Typenschild,einer Gravur,auf dem Titelblatt ihrer Anleitung (unter links) oder als Aufkleber auf der Rück-oder Unterseite.

• Sollen Funktionsehler oder sonstige Mängel aufreten kontaktieren Sie zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per E-Mail.

• Ein als defekt erfasstes Produkt konnen Sie dann unter Begebung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service Anschrift übersenden.

Auf www.lidl-service.com können\ diese und weitere Handbucher,\ Produktvideos und Software herunter\ laden.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.

Service

WARNUNG!

Lassen Sie ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführten. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Wertfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU mussen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Akkus nicht in den Hausmüll!

DE Service Deutschland

Tel.: [phone] (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: [e-mail] IAN 274864

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail] IAN 274864

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: [e-mail] IAN 274864

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst die benannte Servicestelle.

Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EC recyclelt werden. Geben Sie Akku-Pack und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück. Über Entsorgungsmöglichkeiten für ausgediente Elektrowerkzeuge / Akku-Pack informieren Sie sichitte bei ihrer Gemeinde- oder Stadtverwaltung.

Original-Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND, erklaren hiermit, dass diesen Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie (2006/42/EC)

EG-Niederspannungsrichtlinie (2014/35/EU)

Elektromagnetische Verträglichkeit (2014/30/EU)

RoHS Richtlinie (2011/65/EU)

Angewandte harmonisierte Normen:

EN 60745-1:2009/A11:2010

EN 60745-2-1:2010

EN 60745-2-2:2010

EN 60335-1:2012/A11:2014

EN 60335-2-29:2004/A2:2010

EN 62233:2008

EN 55014-1:2006/A2:2011

EN 55014-2:1997/A2:2008

EN 61000-3-2:2014

EN 61000-3-3:2013

Typ/Gerätebezeichnung: Akku-Bohrschauber PABS 20-Li B2

Herstellungsjahr: 04-2016
Seriennummer: IAN 274864

Bochum, 05.02.2016

Semi Uguzlu
- Qualitätsmanager
- Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

Contents

Introduction 14

Kompernass Handels GmbH warranty 20

Service 21

Importer

Disposal 22

Kompernass Handels GmbH warranty

Dear Customer,

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 274864

Importateur

2. Elektrische verilgheit

Garantia da Kompernass Handels GmbH 79

Garantia da Kompernass Handels GmbH

Tel.: [phone] (0,12 EUR/Min.)

E-Mail: [e-mail]

IAN274864

Importador

Stand der Informationen - Last Information Update - Version des informations

Stand van de informatie · Stav informaci · Estado de las informaciones

Estado das informacoes: 02/2016 | Ident. No.: PABS20-LiB2-022016-1
