GEBRUIKSAANWIJZING E65138 MEDION

9. Aansluitvoorbeeld van een DJ-setup ....................................................... 58

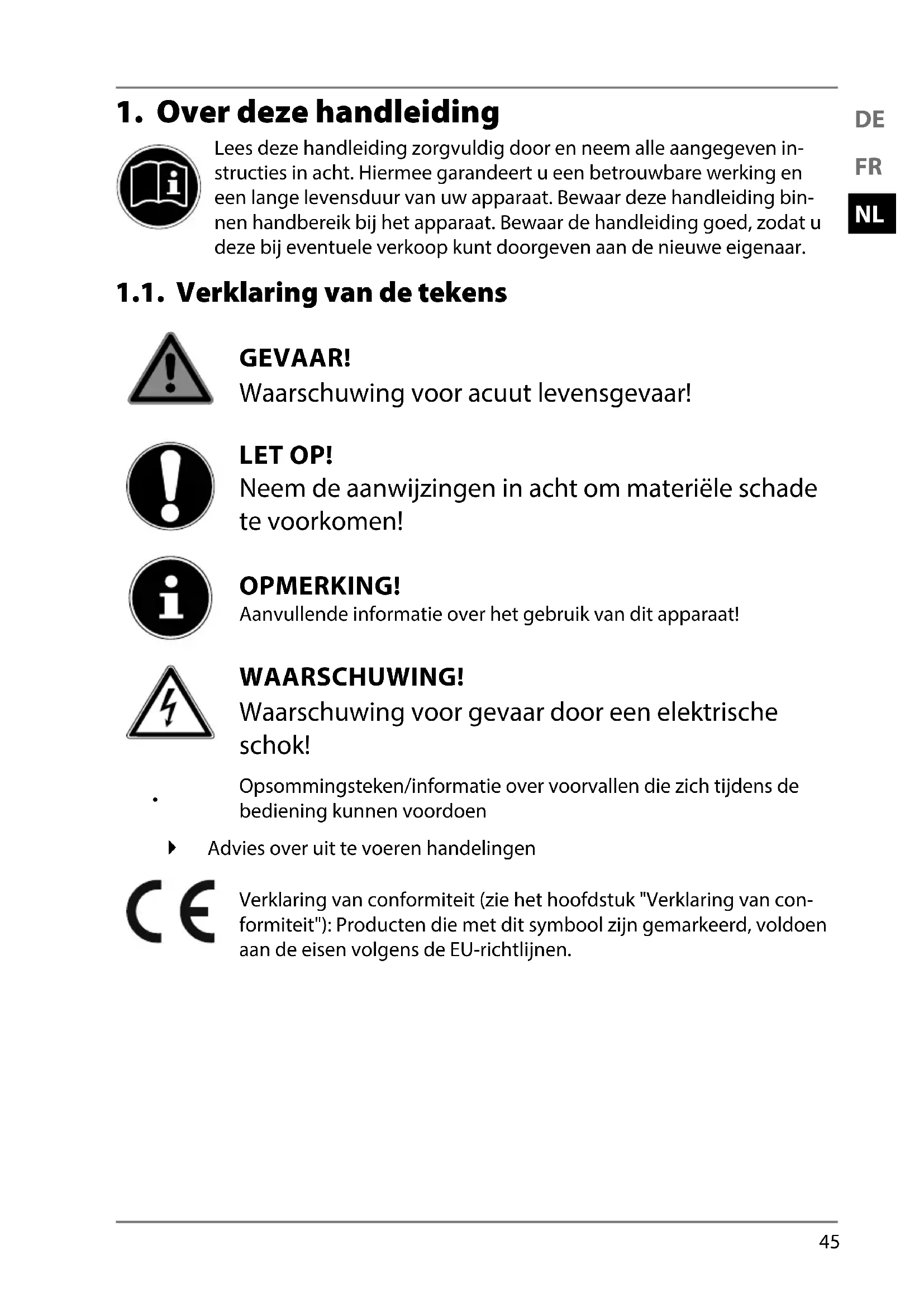

1. Over deze handleiding

Lees deze handleiding zorgvuldig door en neem alle aangegeven in- structies in acht. Hiermee garandeert u een betrouwbare werking en een lange levensduur van uw apparaat. Bewaar deze handleiding bin- nen handbereik bij het apparaat. Bewaar de handleiding goed, zodat u deze bij eventuele verkoop kunt doorgeven aan de nieuwe eigenaar. 1.1. Verklaring van de tekens GEVAAR! Waarschuwing voor acuut levensgevaar! LET OP! Neem de aanwijzingen in acht om materiële schade te voorkomen! OPMERKING! Aanvullende informatie over het gebruik van dit apparaat! WAARSCHUWING! Waarschuwing voor gevaar door een elektrische schok!

Opsommingsteken/informatie over voorvallen die zich tijdens de bediening kunnen voordoen Advies over uit te voeren handelingen Verklaring van conformiteit (zie het hoofdstuk "Verklaring van con- formiteit"): Producten die met dit symbool zijn gemarkeerd, voldoen aan de eisen volgens de EU-richtlijnen.46 1.2. Gebruik voor het beoogde doel Dit apparaat dient voor het afspelen en digitaliseren van standaard-lp's en singles. Dit apparaat is uitsluitend bedoeld voor particulier gebruik en is niet geschikt voor industriële of zakelijke toepassingen. Let erop dat de garantie bij oneigenlijk gebruik komt te vervallen

• Breng geen wijzigingen aan het apparaat aan zonder onze toestemming en ge- bruik geen accessoires die niet door ons zijn goedgekeurd of geleverd.

• Gebruik alleen door ons geleverde of goedgekeurde (vervangende) onderdelen en accessoires.

• Neem alle informatie in deze handleiding in acht, met name de veiligheidsvoor- schriften. Elke andere toepassing wordt beschouwd als oneigenlijk gebruik en kan leiden tot letsel of materiële schade.

• Gebruik het apparaat niet onder extreme omgevingsomstandigheden. 1.3. Verklaring van conformiteit Hierbij verklaart Medion AG dat dit product voldoet aan de volgende Europese ei- sen:

• EMC-richtlijn 2014/30/EU

• Laagspanningsrichtlijn 2014/35/EU

• Ecodesign-richtlijn 2009/125/EG

• RoHS-richtlijn 2011/65/EU. Alle multimedia-apparaten die op de desbetreffende aansluitingen van het appa- raat worden aangesloten, moeten voldoen aan de eisen van de laagspanningsricht- lijn.DE

2. Veiligheidsinstructies

2.1. Gebruiksveiligheid

• Laat kinderen dit apparaat nooit gebruiken zonder toezicht om er zeker van te zijn dat ze niet met het apparaat spelen.

• Dit apparaat mag niet worden gebruikt door personen (inclu- sief kinderen) met beperkte lichamelijke, zintuiglijke of intel- lectuele vermogens en/of onvoldoende ervaring en/of kennis, tenzij dit gebeurt onder toezicht van een voor hun veiligheid verantwoordelijke persoon of de personen zijn geïnstrueerd in het juiste gebruik van het apparaat. GEVAAR! Verstikkingsgevaar! Verpakkingsfolie kan worden ingeslikt of verkeerd wor- den gebruikt. Hierdoor bestaat gevaar voor verstikking! Houd het verpakkingsmateriaal, zoals folie of plastic zakken, uit de buurt van kinderen. 2.2. Plaats van opstelling

• Houd het apparaat en alle aangesloten apparatuur uit de buurt van vocht en vermijd stof, hitte, direct zonlicht en open vuur (kaarsen en dergelijke). Als deze instructies worden ge- negeerd, kan dit leiden tot storingen of tot beschadiging aan het apparaat.

• Gebruik het apparaat niet in de buitenlucht. Het kan door in- vloeden van buitenaf, zoals regen, sneeuw etc. beschadigd ra- ken.

• Bescherm het apparaat tegen druppels en spatwater en zet geen met vloeistof gevulde voorwerpen, zoals vazen, op of naast het apparaat of de netadapter. De combinatie van vloei- stof en elektriciteit kan gevaarlijk zijn.48

• De sleuven en openingen van het apparaat dienen voor de ventilatie. Dek deze openingen niet af (oververhitting, brand- gevaar)!

• Leg de kabels zo neer dat niemand erop kan trappen of er- over kan struikelen.

• Zorg voor voldoende vrije ruimte in de wandkast. Houd een afstand van minimaal 10 cm rondom het apparaat aan voor voldoende ventilatie.

• Plaats en gebruik alle onderdelen op een stabiele, vlakke en trillingsvrije ondergrond zodat het apparaat niet kan vallen. 2.3. Reparatie

• Neem contact op met de klantenservice, indien: − het netsnoer geschroeid of beschadigd is − vloeistof in het apparaat is binnengedrongen, − het apparaat niet correct functioneert, − het apparaat is gevallen of de behuizing beschadigd is.

• Laat reparaties aan het apparaat uitsluitend uitvoeren door gekwalificeerd personeel.

• Indien een reparatie is vereist, neem dan uitsluitend contact op met onze geautoriseerde servicepartner.DE

2.4. Omgevingstemperatuur

• Het apparaat kan worden gebruikt bij een omgevingstempe- ratuur van 5°C tot 35 °C en een relatieve luchtvochtigheid tot 85% (niet-condenserend).

• In uitgeschakelde toestand kan het apparaat worden opge- slagen bij een temperatuur tussen -20°C en +60°C. GEVAAR! Gevaar voor een elektrische schok! Bij grote schommelingen in temperatuur of luchtvoch- tigheid kan er door condensatie vochtvorming optre- den die kortsluiting kan veroorzaken. Wacht nadat u het apparaat heeft vervoerd zo lang met de ingebruikname totdat het apparaat de om- gevingstemperatuur heeft aangenomen. 2.5. Stroomvoorziening GEVAAR! Gevaar voor een elektrische schok! Ook bij uitgeschakelde aan/uit schakelaar staan onder- delen van het apparaat onder spanning. Onderbreek de stroomvoorziening van uw apparaat of schakel alle spanning uit door de stekker van het netsnoer uit het stopcontact te halen.

• Sluit het apparaat alleen aan op een goed bereikbaar, geaard stopcontact in de buurt met een spanning van 230V~ 50Hz.

• Onderbreek de stroomvoorziening van uw apparaat door de stekker uit het stopcontact te trekken.50 GEVAAR! Gevaar voor een elektrische schok! Binnenin het apparaat bevinden zich stroomvoerende onderdelen. Hierbij bestaat bij kortsluiting gevaar voor een elektrische schok of brand. Open nooit de behuizing van het apparaat en leid geen voorwerpen via de sleuven en openingen naar binnen in de behuizing van het apparaat!

• Plaats geen voorwerpen op de kabels omdat deze daardoor beschadigd kunnen raken.

• Houd een afstand aan van minimaal één meter tussen het ap- paraat en hoogfrequente en magnetische storingsbronnen (televisietoestellen, luidsprekerboxen, mobiele telefoons etc.) om storingen in de werking en gegevensverlies te voorko- men.

3. Inhoud van de verpakking

GEVAAR! Verstikkingsgevaar! Er bestaat verstikkingsgevaar door het inslikken of ina- demen van kleine onderdelen of folie. Houd de verpakkingsfolie buiten bereik van kinde- ren. Controleer de inhoud van de verpakking op volledigheid en stel ons binnen 14 da- gen na aanschaf op de hoogte van eventueel ontbrekende onderdelen. Het door u gekochte pakket moet het volgende bevatten:

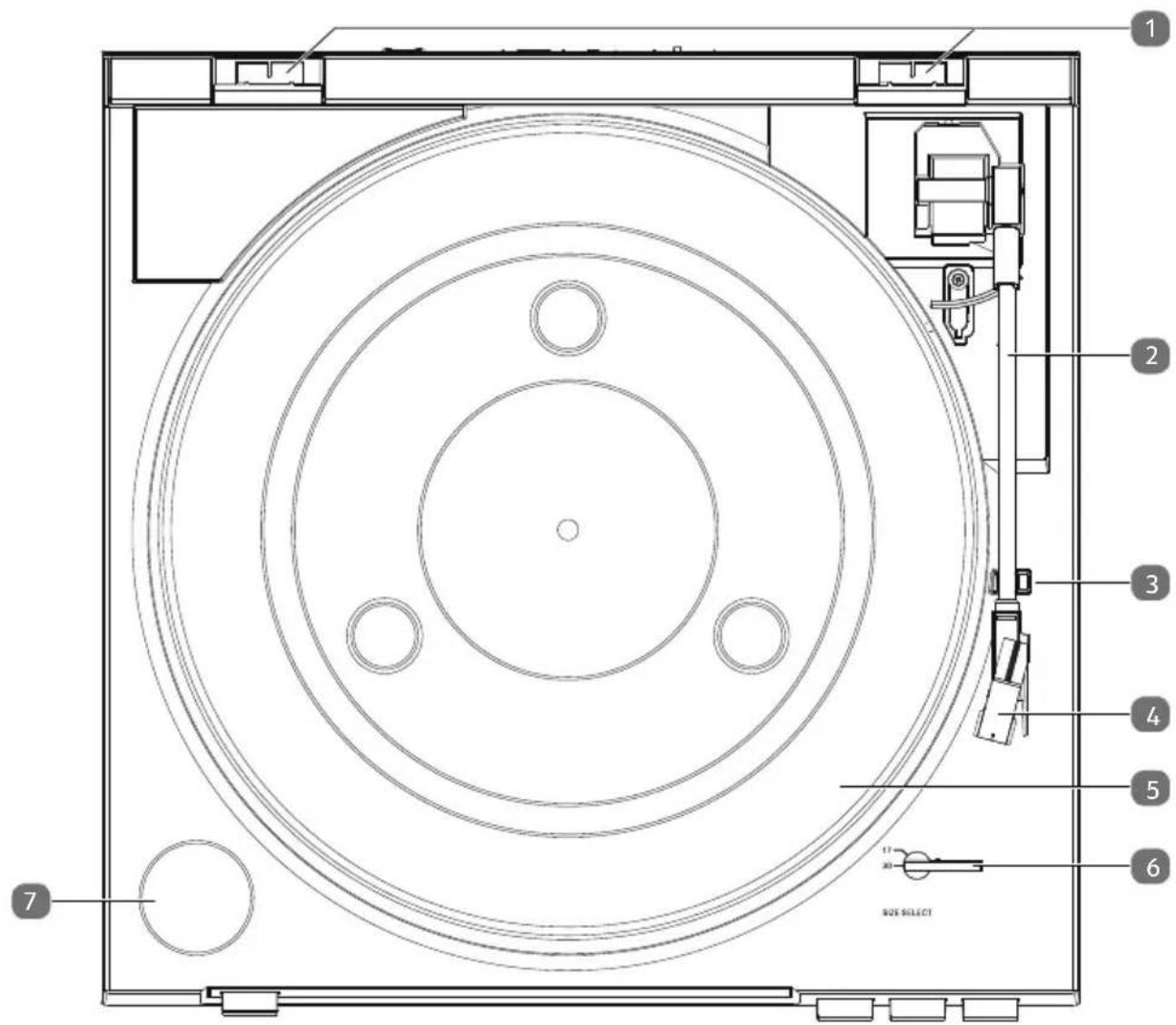

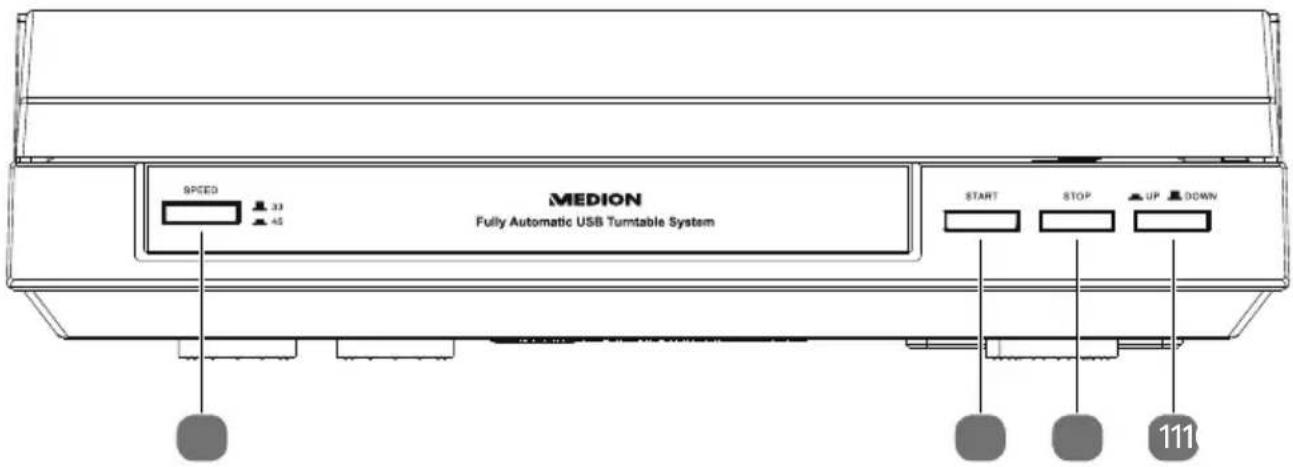

4. Overzicht van het apparaat

1) Scharnieren voor de afdekkap

5) Draaitafel met antistatische rubberen mat

6) SIZE SELECT 17/30 – Selectie van plaatdiameter (17/30“)

7) Steun voor spindeladapter voor 45-toerenplaten Singles (“Puck")52

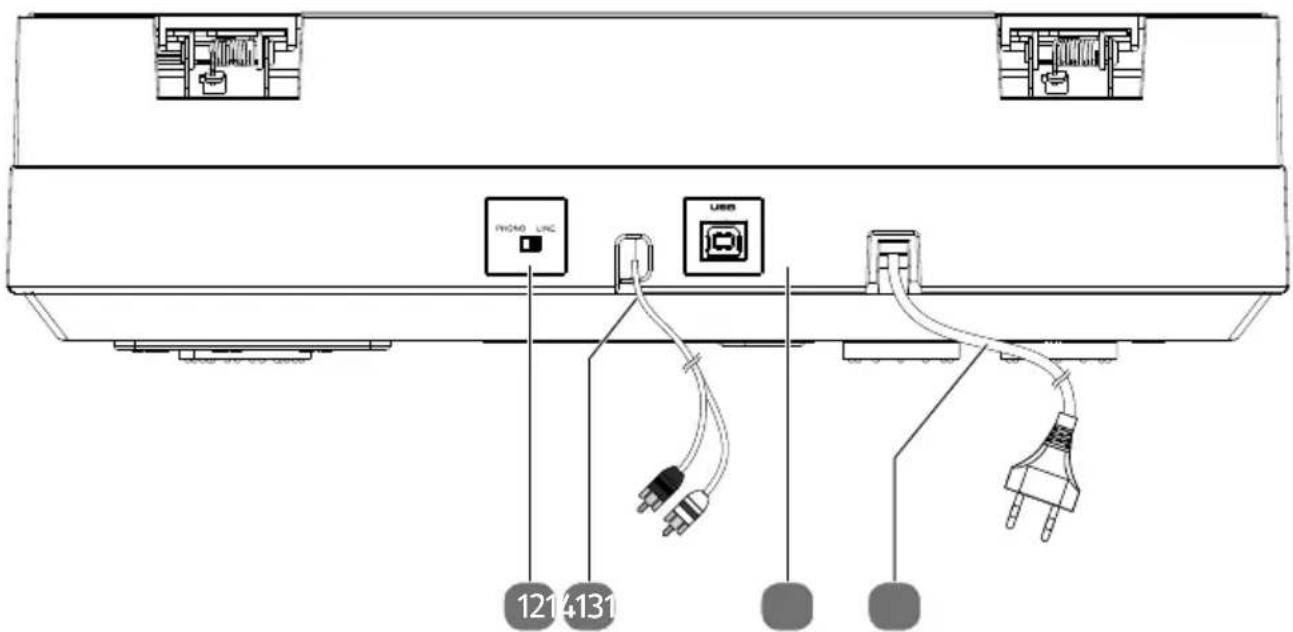

13) Aansluitkabel voor aansluiting op een versterker

14) USB – USB-aansluiting 1.1

5.1. Montage van de draaitafel Verwijder alle verpakkingsmateriaal. GEVAAR! Verstikkingsgevaar! Verpakkingsfolie kan worden ingeslikt of verkeerd wor- den gebruikt. Hierdoor bestaat gevaar voor verstikking! Houd het verpakkingsmateriaal, zoals folie of plastic zakken, uit de buurt van kinderen. Verwijder ook de kleefstroken van de draaitafel, zodat de draaitafel kan draaien. De vaste rode band mag in eerste instantie niet worden verwijderd. Verwijder de draad waarmee de toonarm aan de steun bevestigd is. Plaats de draaitafel in het hoofdapparaat. OPMERKING! Het beschermkapje voor de naald op het element maakt geen deel uit van het verpakkingsmateriaal. Het mag niet worden weggegooid. Dit kapje dient om beschadiging van de naald te voorkomen.54

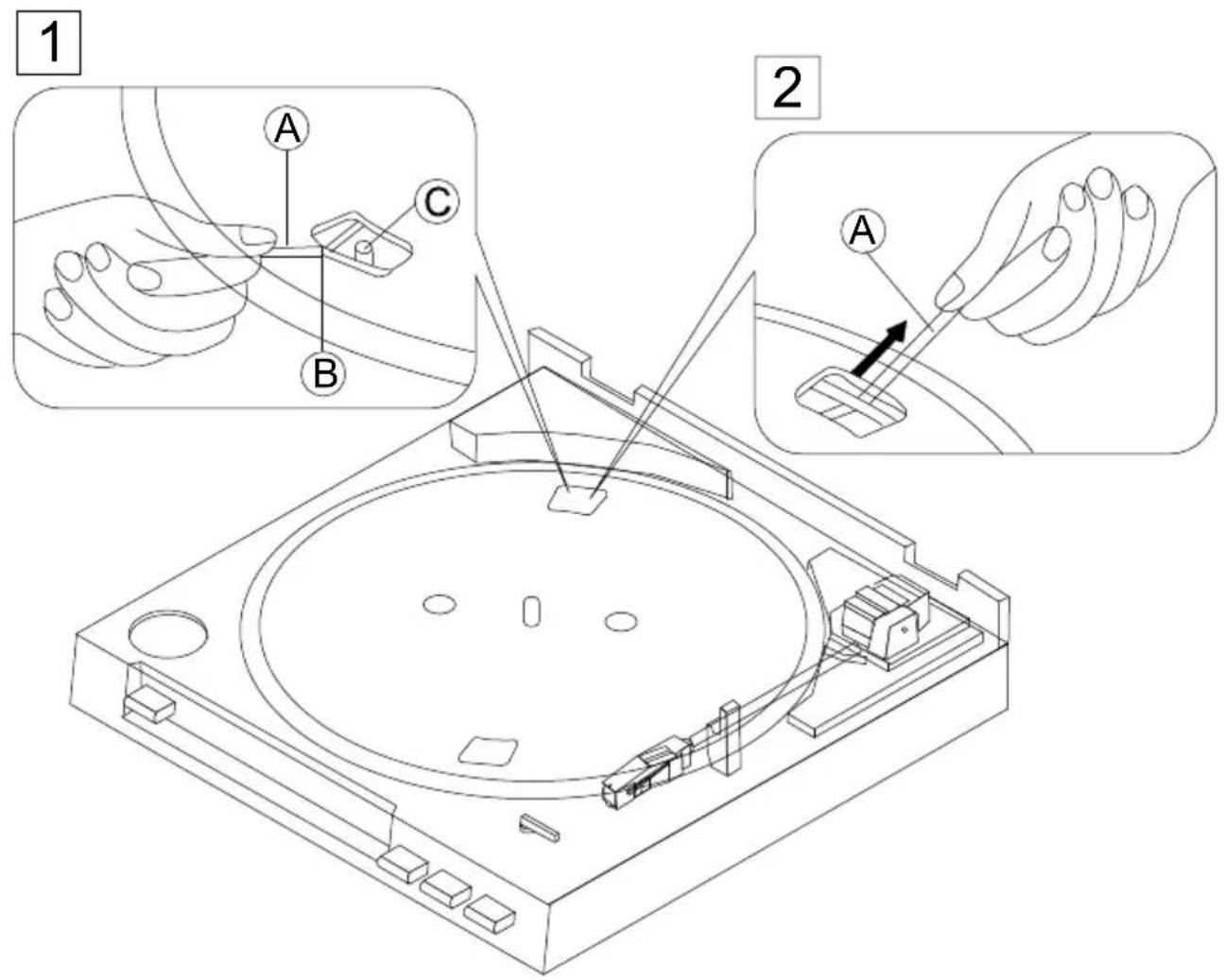

OPMERKING! De aan de draaitafel bevestigde rode band mag pas bij het uitvoeren van de volgende stappen worden verwijderd om de installatie van de riem te vereenvoudigen. Draai de draaitafel zodanig dat de rode band (A) naar boven links wijst en de spoel van de motor (C) door de opening in de draaitafel zichtbaar is. Maak de rode band los van de draaitafel en breng daarmee voorzichtig de riem (B) op spanning. Breng de riem achter de windas van de motor aan. Let er daarbij op dat de riem niet verdraaid is. Trek de rode band volledig naar buiten en bewaar deze eventueel voor later ge- bruik. 5.2. Bevestiging van de afdekkap Zwenk de scharnieren voor de afdekkap naar achteren. Schuif de afdekkap links en rechts gelijkmatig op de scharnieren. Let er hierbij op dat de vergrendelveer vastklikt.DE

6.1. Netvoeding Steek de stekker in een correct geïnstalleerd stopcontact 230 V~ 50 Hz. 6.2. Geluid weergeven De platenspeler moet worden aangesloten op een geluidsweergavefunctie, luid- spreker en volumeregeling, bijvoorbeeld op uw stereo-installatie. Sluit de vast geïnstalleerde tulpkabel met rode en witte stekker aan op een au- dio-ingang van een apparaat met geluidsweergavefunctie. Als u een Line-In in- gang gebruikt (bijv. een AUX IN ingang), stelt u de PHONO/LINE omschake- laar van de platenspeler in op LINE. Als u een phono-ingang gebruikt, stelt u deze in op PHONO. Selecteer op het weergaveapparaat de dienovereenkomstige ingang. OPMERKING! Sluit het apparaat niet aan op de phono-ingang als de PHONO/LINE omschakelaar is ingesteld op LINE. In dit geval wordt het signaal voor- versterkt weergegeven. Bij de phono-ingang van het weergaveapparaat is echter ook sprake van een voorversterking en dit kan leiden tot over- modulering. 6.3. Toerentalregeling Wanneer u een single met grotere binnencirkel wilt afspelen, zet u eerst de adapter ("puck") op de spindel. OPMERKING! Controleer of de plaat stofvrij is. Hiervoor zijn speciale platenborstels, -doekjes en penselen verkrijgbaar in de vakhandel. Selecteer met de toerentalschakelaar SPEED 33/45 het juiste toerental: − 33 toeren per minuut voor langspeelplaten; − 45 toeren per minuut voor singles;56 6.4. Verwijderen/plaatsen van naaldbescherming Verwijder voor het afspelen van een plaat de naaldbescherming van het ele- ment. Trek nu de kap naar voren los. Ter bescherming van de naald, raden wij u aan de naaldbescherming na het af- spelen van de plaat terug te plaatsen. 6.5. Afspelen van een plaat Leg een plaat op de draaitafel. Kies met de toets SPEED het gewenste toerental. Verwijder de naaldbescherming. Til de toonarm op met de toets UP/DOWN. Daarbij met de toets ingedrukt zijn. Druk op de toets START. De draaitafel begint nu te draaien en de toonarm wordt naar het begin van de plaat verplaatst. Schuif eventueel de toonarm naar de gewenste plek van de plaat. Laat de toonarm met de toets UP/DOWN zakken. Hierbij moet de toets uitste- ken. De naald zakt hierna langzaam op de plaat. Plaats de toonarm na het afspelen terug op de toonarmsteun en bevestig de arm weer met de klem. Druk na het afspelen op de toets STOP om de draaitafel stil te zetten en de toonarm automatisch terug te plaatsen op de toonarmsteun. Ook als het apparaat zich in de STOP-stand bevindt, heeft het stroom nodig. Trek de stekker uit het stopcontact om het volledig uit te schakelen. Stel het apparaat buiten bedrijf, als u het langere tijd niet gebruikt. Haal daarvoor de stekker uit het stopcontact.DE

7. Vervanging van de naald

De naald voor het afspelen van platen kan worden vervangen. Ga voorzichtig te werk als u de naald vervangt om het gevoelige mechanisme niet te beschadigen. Bij het vervangen van de naald wordt het gehele grijze gedeelte van het pick-up ele- ment vervangen. Ga hiervoor als volgt te werk: Druk het witte kunststof deel aan de voorkant van het element voorzichtig naar beneden, totdat dit loskomt van het element. Trek nu het onderdeel naar voren los. Raak bij voorkeur de naald zelf niet aan wanneer u de nieuwe naald plaatst. Schuif het witte kunststof deel voorzichtig in de uitsparing van het element. Druk ten slotte het onderdeel weer vanaf de voorkant naar boven totdat het vastklikt.

Als u de USB-aansluiting gebruikt om bijvoorbeeld een pc of laptop voor opname- doeleinden aan te sluiten, raden wij u het gebruik van “Audacity” als sequencer-soft- ware aan (http://www.audacityteam.org/download/) of alternatief de “Free MP3 Sound Recorder” (https://free-mp3-sound-recorder.en.softonic.com/). In de links worden de compatibele Windows- en Mac-versies genoemd. De USB-aansluiting (1.1) is opwaarts compatibel met WINDOWS XP (en hoger) en alle gangbare MAC OSX-versies. 8.1. Systeemeisen Controleer voor het aansluiten s.v.p. of uw computersysteem aan de volgende eisen voldoet:

• Intel Pentium of AMD Athlon, 1 GHz of hoger (of een vergelijkbare MAC-compu- ter)

• USB 1.1 of USB 2.0 aansluiting (1.1 aanbevolen)

• Besturingssysteem Windows XP of hoger resp. MAC OSX of hoger

• Compatibele geluidskaart

• Werkgeheugen > 512 MB

• Cd- of dvd-brander voor het maken van audio-cd's

• 10 MB vrije ruimte op de harde schijf voor de software-installatie

• Extra vrije ruimte op de harde schijf voor het digitaliseren van uw muziek OPMERKING! Zorg ervoor dat u de sequencer-software voor de aansluiting en inge- bruikname op uw computer installeert.58

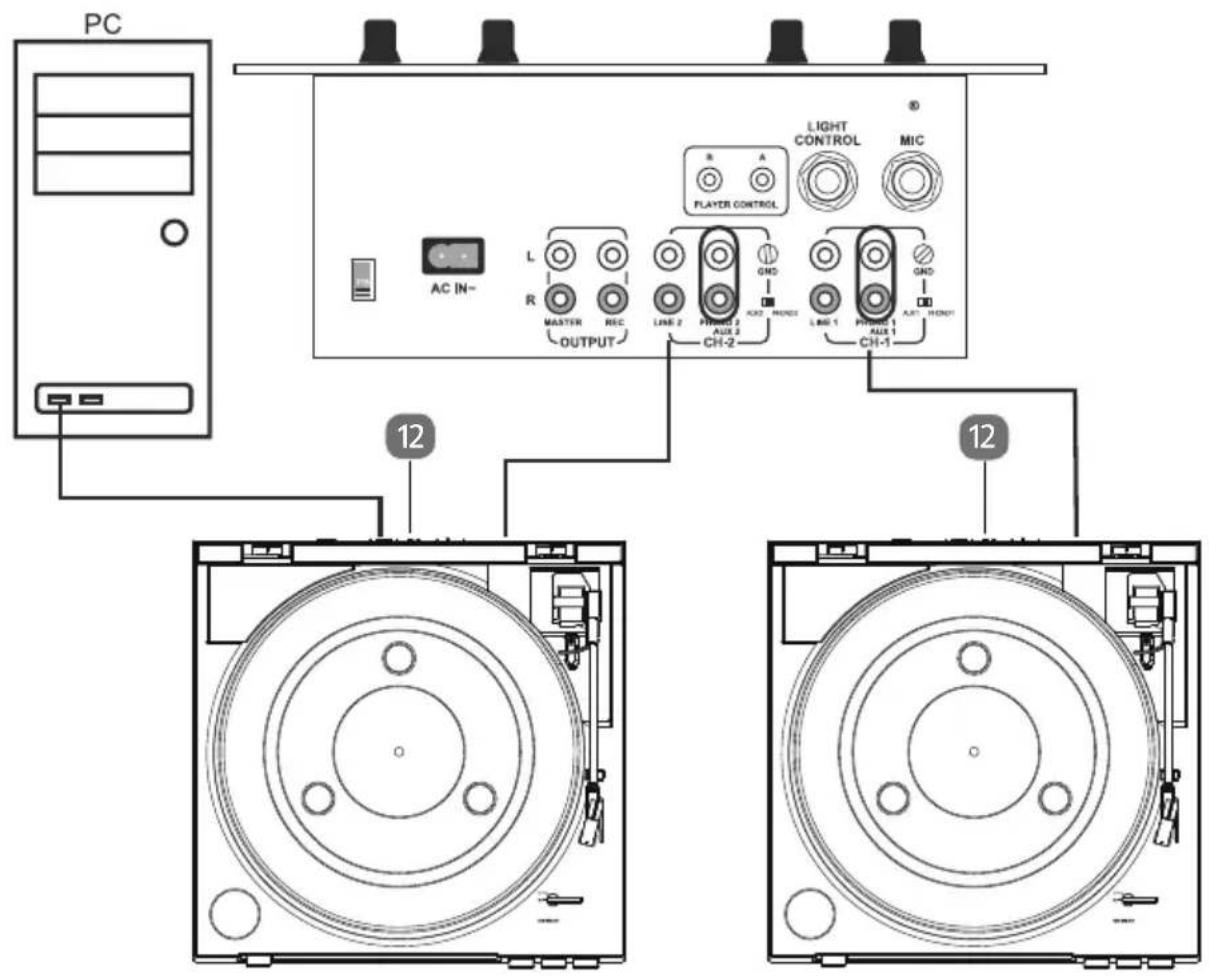

9. Aansluitvoorbeeld van een DJ-setup

De volgende afbeelding toont de aansluitingen van een DJ-setup. Hierbij worden twee platenspelers gebruikt die elk aan een phono-ingang van een DJ-mixer wor- den aangesloten. Hierdoor is bijvoorbeeld een naadloze overgang tussen beide sig- nalen mogelijk dankzij de crossfader van de DJ-mixer. Zorg ervoor dat op beide pla- tenspelers de PHONO/LINE omschakelaar (12) op PHONO is ingesteld. Als u de instelling LINE kiest, moet u op de DJ-mixer dienovereenkomstig Line-ingan- gen gebruiken. De uitgangen van de DJ-mixer moeten op de versterker van een ste- reo-installatie of op een PA-systeem worden aangesloten. Via de USB-aansluiting van een van de apparaten is tevens een pc aangesloten om de platenspelersignalen digitaal op te nemen.

• Trek de stekker uit het stopcontact voordat u het apparaat gaat reinigen. Maak de buitenkant van de platenspeler schoon met een zachte droge doek. Gebruik geen chemische schoonmaak- of oplosmiddelen. Deze kunnen het oppervlak en/of de opschriften op het apparaat beschadigen.

• Laat in geen geval vloeistof binnendringen in de platenspeler. Houd de afdek- kap steeds dicht, behalve om platen op te leggen of te verwijderen.

• Opgehoopt stof op het element verwijderen met een speciale borstel of een penseel. Schoonmaakpenselen, -borstels en –doekjes voor platen zijn verkrijg- baar in de vakhandel. LET OP! Gevaar voor beschadiging! Bij een onjuiste reiniging kan de platenspeler eventueel beschadigd raken! Maak platen en het element nooit schoon met ge- wone schoonmaakdoekjes of een gebruikelijk schoonmaakmiddel.

Verpakking Dit apparaat is verpakt om het tijdens transport te beschermen tegen beschadiging. De verpakking bestaat uit materialen die milieuvriende- lijk kunnen worden afgevoerd en vakkundig kunnen worden gerecy- cled. Apparaat Afgedankte apparatuur mag niet met huishoudelijk afval worden afge- voerd. Volgens richtlijn 2012/19/EU moet oude apparatuur aan het ein- de van de levensduur volgens voorschrift worden afgevoerd. Hierbij worden de bruikbare grondstoffen in het apparaat voor recycling ge- scheiden waarmee de belasting van het milieu wordt beperkt. Lever het afgedankte apparaat voor recycling in bij een inzamelpunt voor elek- trisch afval of een algemeen inzamelpunt voor recycling. Neem voor verdere informatie contact op met uw plaatselijke reinigingsdienst of met uw gemeente.60

12. Technische gegevens

Platenspeler Voeding: 230 V~ 50 Hz Opgenomen vermogen bij gebruik: 3 Watt Toerentallen phono: 33 / 45 toeren per minuut Frequentiebereik 20 Hz - 20 kHz Systeem met magnetisch pick-upelement AT 3600 USB-aansluiting Versie: 1.1 Omgevingstemperaturen Toegestane omgevingstemperatuur +5 °C - +35 °C Toegestane relatieve vochtigheid 20% - 85% Afmetingen/gewicht Afmetingen (b/h/d): 350 x 348 x 95 mm Gewicht: ca. 2,75 kg Technische wijzigingen voorbehouden!DE

Copyright © 2016 Uitgave: 14. september 2017 Alle rechten voorbehouden. Deze gebruiksaanwijzing is auteursrechtelijk beschermd. Vermenigvuldiging in mechanische, elektronische of enige andere vorm zonder de schriftelijke toestemming van de fabrikant is verboden. Het copyright berust bij de firma: Medion AG Am Zehnthof 77 45307 Essen Duitsland Technische en visuele wijzigingen en drukfouten voorbehouden. De handleiding kan via de servicehotline worden nabesteld en is beschikbaar om te worden gedownload via de Service Portal. U kunt ook de onderstaande QR-code scannen en de handleiding via de Service Portal op uw mobiele eindtoestel downloaden.62 DE www.medion.com/de/service/start/ AT www.medion.com/at/service/start/ CH www.medion.com/ch/fr/service/start/ BE www.medion.com/be/de/service/start/ LUX www.medion.com/lu/de/12/2017 Vollautomatischer Plattenspieler Tourne-disque entièrement automatique Volautomatische platenspeler MEDION
