GEBRUIKSAANWIJZING PSBS 24 A1 PARKSIDE

Zorgvuldige omgang met en gebruik van elektrische apparaten .........................Pagina 39

5. Gebruik van en omgang met het accugereedschap..............................................Pagina 39

Inleiding Maak uzelf vóór de eerste ingebruikname vertrouwd met de functies van het appa- raat en de juiste omgang met elektrische gereedschappen. Lees daarvoor de volgende hand- leiding zorgvuldig door. Bewaar deze handleiding goed. Wanneer u het apparaat doorgeeft aan derden, geef dan ook alle documenten door.

Doelmatig gebruik Dit apparaat is bedoeld voor het boren en schroeven in hout, kunststof en metaal en voor het klopboren in steen, baksteen en beton. Voor het boren in gra- niet adviseren wij het gebruik van een klopboor. Gebruik het apparaat alléén op de beschreven ma- nier en alleen voor de vermelde toepassingsgebieden. Iedere wijziging of ieder verderstrekkend gebruik van het product is niet doelmatig en houdt een aanzienlijk ongevallenrisico in. De fabrikant is niet aansprakelijk voor schade die terug te voeren is op ondoelmatig gebruik. Niet geschikt voor commercieel gebruik.

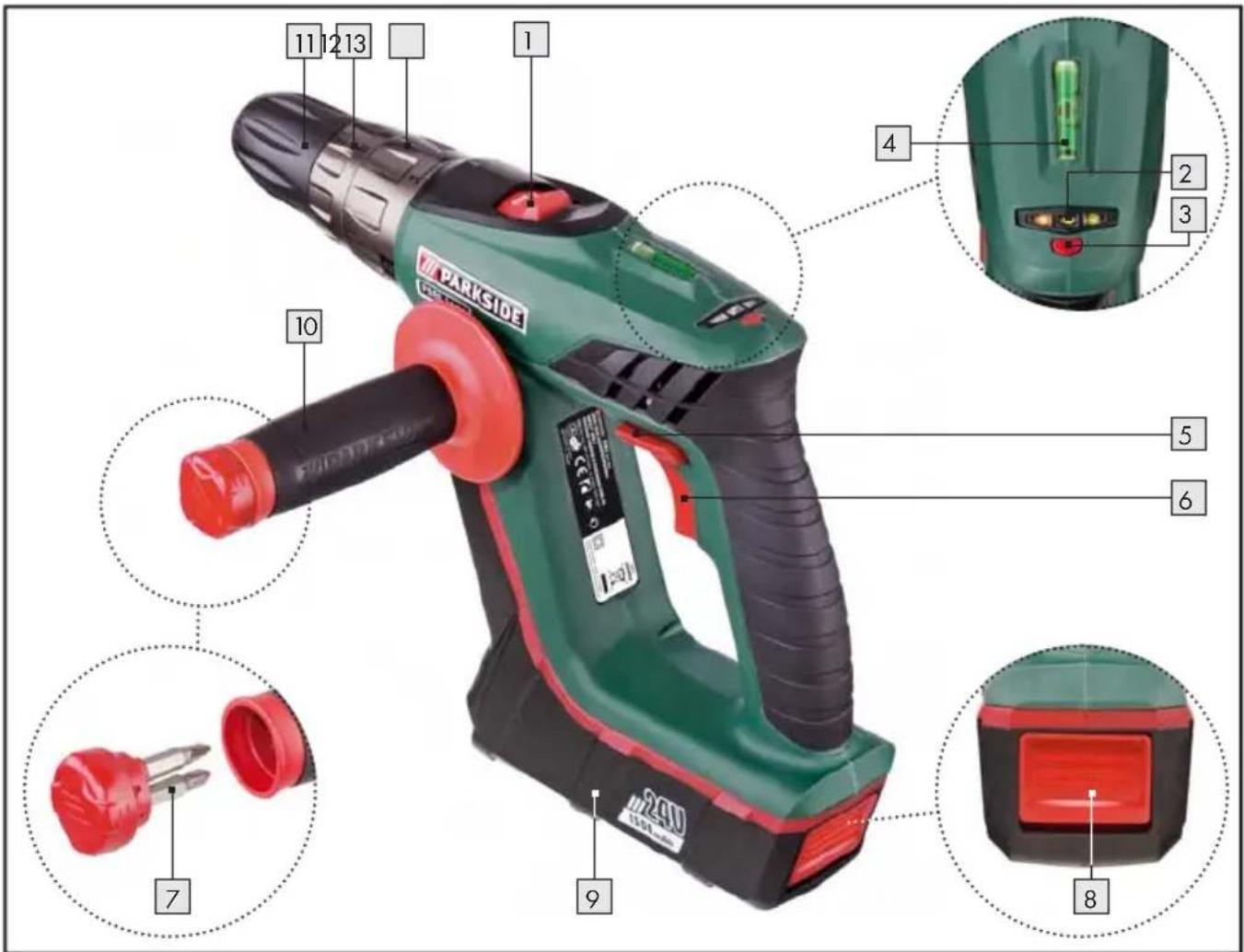

Toets voor de controle van de accutoestand

Draairichtingsschakelaar / blokkering

AAN- / UIT-Schakelaar / toerentalregeling

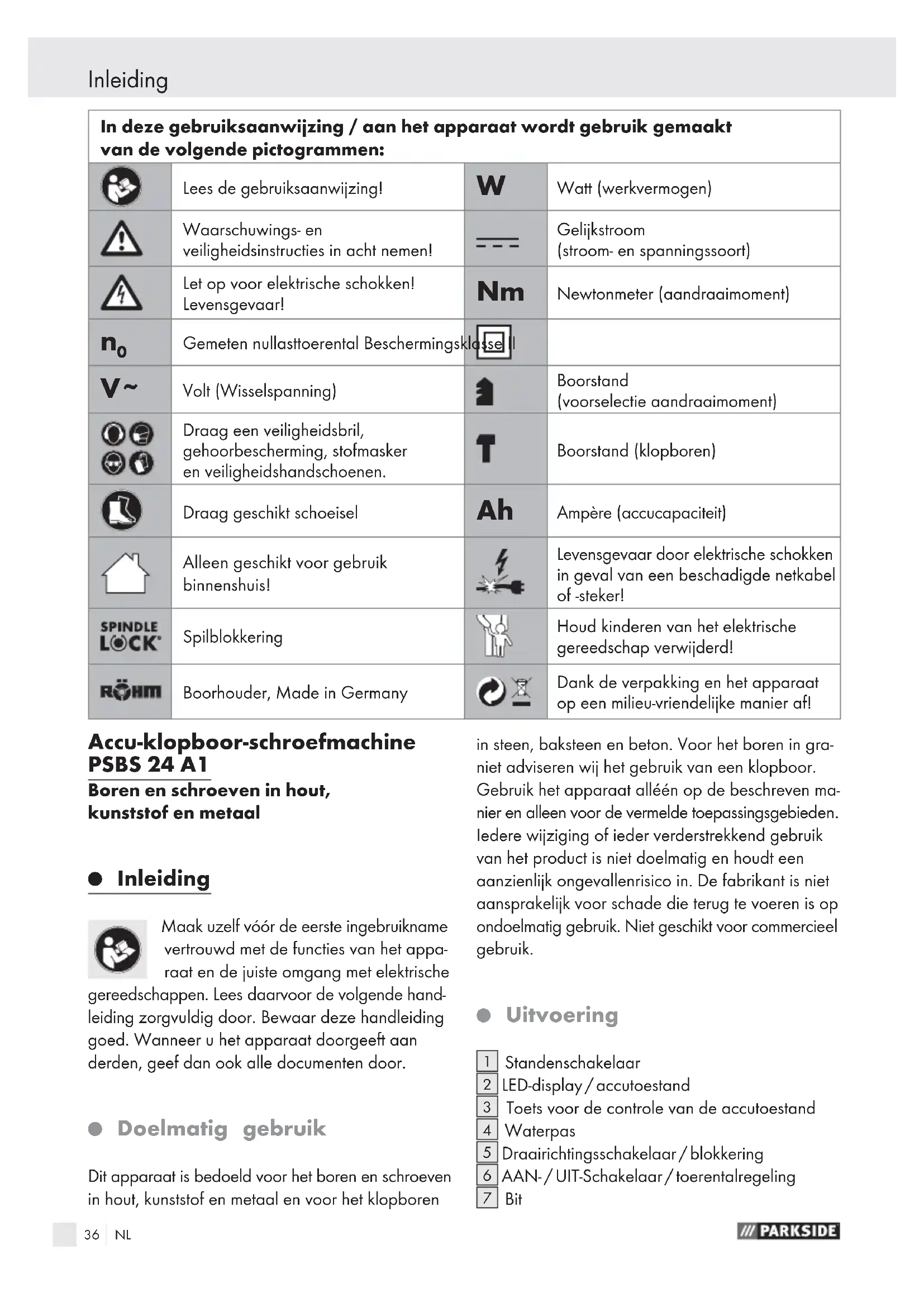

Bit In deze gebruiksaanwijzing / aan het apparaat wordt gebruik gemaakt van de volgende pictogrammen: Lees de gebruiksaanwijzing!

Watt (werkvermogen) Waarschuwings- en veiligheidsinstructies in acht nemen! Gelijkstroom (stroom- en spanningssoort) Let op voor elektrische schokken! Levensgevaar!

Volt (Wisselspanning) Boorstand (voorselectie aandraaimoment) Draag een veiligheidsbril, gehoorbescherming, stofmasker en veiligheidshandschoenen. Boorstand (klopboren) Draag geschikt schoeisel

Ampère (accucapaciteit) Alleen geschikt voor gebruik binnenshuis! Levensgevaar door elektrische schokken in geval van een beschadigde netkabel of -steker! Spilblokkering Houd kinderen van het elektrische gereedschap verwijderd! Boorhouder, Made in Germany Dank de verpakking en het apparaat op een milieu-vriendelijke manier af!37 NL Inleiding

Toets voor de ontgrendeling van de accu

Voorselectie aandraaimoment

accu-klopboor schroevendraaier met accupak

laadtoestel 1 gebruiksaanwijzing

Wijdte boorhouder: 1,0 - 13 mm Max. boordiameter:

50 Hz, 105 W Laadstroom: 3000 mA Laadduur: 90 min Beschermingsklasse: Informatie over geluid en trillingen Meetwaarden voor geluid, bepaald volgens EN 60745. Het A-geluidsniveau van het elektrische gereedschap bedraagt karakteristiek: Geluidsdrukniveau: 76 dB(A) Geluidsvermogen: 87 dB(A) Geluidsdrukniveau (Slagboren in beton): 87 dB(A) Geluidsvermogen (Slagboren in beton): 98 dB(A) Onzekerheid K: 3 dB Gehoorbescherming dragen! Totale trillingswaarde (vectortotaal uit drie richtingen) berekend overeenkomstig EN 60745: Boren in metaal: trillingsemissiewaarde

Schroeven: trillingsemissiewaarde

illingsemissiewaarde

Het in deze aanwij- zingen vermelde trillingsniveau werd gemeten con- form een in EN 60745 genormeerde meetprocedure en kan voor de vergelijking met andere apparaten worden gebruikt. Het trillingsniveau zal overeenkomstig het gebruik van het elektrische gereedschap veranderen en kan in sommige gevallen boven de in deze aanwij- zingen vermelde waarde liggen. De trillingsbelasting zou kunnen worden onderschat wanneer het elek- trische gereedschap regelmatig op een dergelijke wijze wordt gebruikt. Opmerking: Voor een nauwkeurige inschatting van de trillingsdruk tijdens een bepaalde werkperi- ode moet ook rekening worden gehouden met de tijd waarin het apparaat uitgeschakeld is of wel loopt, maar niet werkelijk gebruikt wordt. Dit kan de trillingsdruk over de hele werkperiode aanzien- lijk verminderen.38 NL Algemene veiligheidsinstructies voor elektrische gereedschappen Algemene veiligheidsin- structies voor elektrische gereedschappen Lees alle veilig- heidsinstructies en aanwijzingen! Nalatigheden bij de naleving van de veiligheidsin- structies en aanwijzingen kunnen elektrische schok ken, brand en

of er nstig letsel tot gevolg hebben. Bewaar alle veiligheidstechnische instruc- ties en aanwijzingen om deze eventueel later te kunnen raadplegen! Het in de veiligheidsinstructies toegepaste begrip “elektrische gereedschappen” heeft betrekking op elektrische gereedschappen op netvoeding (met netkabel) en op elektrische gereedschappen op accuvoeding (zonder netkabel).

Veiligheid op de werkplek a) Houd het werkbereik schoon en goed verlicht. Door wanorde en onverlichte werk- bereiken kunnen ongevallen ontstaan.

Werk met het apparaat niet in een explosiegevaarlijke omgeving met brandbare

Houd kinderen en andere personen tijdens het gebruik weg van het elektrische gereedschap. In geval van afleiding zou u de controle over het apparaat kunnen verliezen.

Elektrische veiligheid a) De netsteker van het apparaat moet in de contactdoos passen. De steker mag op geen enkele wijze worden veran- derd. Gebruik géén adaptersteker in combinatie met geaarde apparaten. Ongewijzigde stekers en passende contactdozen verminderen het risico van elektrische schokken. b) Vermijd lichaamscontact met geaarde oppervlakken zoals buizen, verwar- mingen, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken wanneer uw lichaam geaard is.

Stel het apparaat niet bloot aan regen en vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico van elektrische schokken.

Gebruik de kabel nooit ondoel- matig, bijv. om het apparaat te dragen, op te hangen of om de steker uit de con tactdoos te trekken. Houd de kabel verwijderd van hitte, olie, scherpe randen of bewegende apparaatonderdelen. Verwarde of beschadigde kabels verhogen het risico van elektrische schokken.

Gebruik alléén verlengkabels die ook voor het buitenbereik geschikt zijn wanneer u met een elektrisch gereed- schap in de openlucht werkt. Het gebruik van een voor het buitenbereik geschikte kabel vermindert het risico van elektrische schokken.

anneer u met een elektrisch gereed- schap in een vochtige omgeving moet werken, dient u een foutstroom-veilig- heidsschakelaar te gebruiken. Het ge- bruik van een foutstroom-veiligheidsschakelaar vermindert het risico van elektrische schokken.

3. Veiligheid van personen

a) Wees steeds opmerkzaam, let op wat u doet en ga met overleg te werk met een elektrisch gereedschap. Gebruik het apparaat niet wanneer u moe bent of onder de invloed van drugs, alcohol of medicijnen staat. Een moment van onachtzaamheid tijdens het gebruik van het apparaat kan tot ernstig letsel leiden.

Draag naast de persoon- lijke veiligheidsuitrusting altijd een veiligheidsbril. Het dragen van een persoonlijke veiligheids- uitrusting zoals stofmasker, slipvaste veilig- heidsschoenen, -helm of gehoorbescherming39 NL Algemene veiligheidsinstructies voor elektrische gereedschappen helpt, al naargelang het soort en de toepassing van het elektrische gereedschap, het risico voor letsel te verminderen. c) Vermijd een ongewenste ingebruikna- me van het apparaat. Waarborg dat het elektrische gereedschap uitgescha- keld is voordat u het op de stroomvoor- ziening aansluit, in de hand neemt of draagt. Wanneer u tijdens het dragen van het apparaat de vinger aan de AAN- / UIT- Schakelaar hebt of het apparaat ingeschakeld is, kan dit tot ongevallen leiden.

Verwijder de instelgereedschappen of schroefsleutel voordat u het apparaat inschakelt. Een gereedschap of sleutel dat

die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel veroorzaken. e) Vermijd een abnormale lichaamshou- ding. Zorg altijd voor een veilige stand en houd te allen tijde het evenwicht. Op deze wijze kunt u het apparaat vooral in onverwachte situaties beter controleren.

Draag geschikte werkkleding. Draag géén wijde kleding of sieraden. Houd haren, kleding en handschoenen van bewegende onderdelen verwijderd. Vlotte kleding, sieraden of haren kunnen door bewegende onderdelen wordt ingetrokken.

Wanneer stofafzuigingsinrichtingen en -opvanginrichtingen gemonteerd worden, dient u te waarborgen dat deze zijn aangesloten en correct wor- den gebruikt. Het gebruik van deze inrich- tingen vermindert het gevaar door stof.

Zorgvuldige omgang met en gebruik van elektrische apparaten a) Belast het apparaat nooit te zwaar. Gebruik voor uw werkzaamheden het daarvoor bestemde gereedschap. Met het geschikte elektrische gereedschap werkt u beter en veiliger in het voorgeschreven vermogensbereik. b) Gebruik géén elektrisch gereedschap met een defecte schakelaar. Een elektrisch gereedschap dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet worden gerepareerd. c) Trek de steker uit de contactdoos voor- dat u apparaatinstellingen uitvoert, toebehoren vervangt of het apparaat weglegt. Hierdoor voorkomt u dat het appa- raat abusievelijk ingeschakeld wordt.

waar niet-gebruikte elektrische gereedschappen buiten het bereik van kinderen. Laat géén personen met het apparaat werken die niet vertrouwd zijn met het apparaat of die deze aan- wijzingen niet hebben gelezen. Elektri- sche gereedschappen zijn gevaarlijk wanneer ze door onervaren personen worden gebruikt.

Onderhoud het apparaat zorgvuldig. Controleer of bewegende apparaat- onderdelen optimaal functioneren en niet klemmen en of onderdelen gebro- ken of zodanig beschadigd zijn dat de functie van het apparaat belemmerd wordt. Laat beschadigde onderdelen vóór het gebruik van het apparaat re- pareren. Veel ongelukken zijn terug te voeren op slecht onderhouden elektrische apparaten.

Houd snijgereedschappen scherp en schoon. Zorgvuldig gereinigde snijgereed schap- pen met scherpe snijranden gaan minder vaak klemmen en kunnen eenvoudiger worden geleid. g) Gebruik elektrisch gereedschap, toebehoren, hulpgereedschap enz. overeenkomstig deze aanwijzingen en zoals het voor dit apparaattype voorgeschreven is. Houd daarbij re- kening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de bestemde toepassingen kan tot gevaarlijke situaties leiden.

5. Gebruik van en omgang met

het accugereedschap a) Laad de accu’s alleen in laadtoestellen die door de fabrikant worden aanbe- volen. Voor een laadtoestel dat bestemd is40 NL Algemene veiligheidsinstructies voor elektrische gereedschappen voor een bepaalde soort accu’s, bestaat brand- gevaar indien u het apparaat met andere ac cu‘s gebruikt. b) Gebruik in elektrische gereedschappen alléén de daarvoor bestemde accu‘s. Het gebruik van andere accu’s kan leiden tot letsel en brandgevaar.

Houd niet-gebruikte accu’s verwijderd van paperclips, munten, sleutels, spij- kers, schroeven of andere kleine metalen voorwerpen die de contacten van de accu zouden kunnen overbrug- gen. Een kortsluiting tussen de accucontacten kan leiden tot brand en verbrandingen.

j verkeerd gebruik kan vloeistof uit de accu’s lekken. Vermijd contact met de vloeistof. In geval van contact direct onder water afspoelen. Wanneer u de vloeistof in uw ogen krijgt, dient u bovendien een arts te raadplegen. Lekkende accuvloeistof kan leiden tot huidirri- taties of verbrandingen.

VOORZICHTIG! EXPLOSIEGE- VAAR! Niet-herlaadbare batterijen mogen nooit worden opgeladen. Apparaatspecifieke veilig- heidsinstructies voor accu- klopboorschroevendraaiers Draag een gehoorbescher ming tijdens het klopboren. Lawaai kan gehoorverlies veroorzaken.

Gebr uik altijd de bij het apparaat geleverde extra handgreep

. Het ver- lies van de controle over de machine kan leiden tot letsel.

Houd he t apparaat alléén aan de ge- isoleerde grijpvlakken vast, wanneer u werkzaamheden uitvoert waarbij het gereedschap verborgen stroom- leidingen of de eigen netkabel zou kunnen raken. Het contact met een span- ningvoerende leiding kan ook de metalen ap- paraatdelen onder spanning zetten en zo tot een elektrische schok leiden. Onderbreek vóór reiniging of onder- houd van het laadtoestel of het accu pak altijd eerst de stroomtoevoer. Hierdoor voorkomt u dat het apparaat abusievelijk inge- schakeld wordt.

Laad het accupak nooit bij een omge- vingstemperatuur van minder dan 10°C of meer dan 40°C. Op deze wijze waarborgt u een lange levensduur van de accu.

De luchtopeningen van het laadtoestel moeten altijd vrij zijn. In het andere geval dreigt gevaar door oververhitting.

j werkzaamheden aan het apparaat, zoals bijv. transport resp. opslag, zet u de draairichtingsschakelaar

de middenstand (blokkering) om on- gewild starten te voorkomen.

Kinder en of personen met onvoldoende kennis over en ervaring in de omgang met het appa- raat of met beperkte lichamelijke, sensorische of geestige vermogens mogen het apparaat niet zonder toezicht of voorafgaande instructie door een voor hun veiligheid verantwoordelijke persoon gebruiken. Op kinderen dient toezicht te worden gehouden om te voorkomen dat ze met het apparaat spelen.

Origineel toebehoren / extra apparaten Gebruik alléén toebehoren dat in de gebruiksaanwijzingen vermeld staat. Het gebruik van andere dan in deze handleiding aanbevolen hulpgereedschappen of ander toe- behoren kan gevaar voor letsel vormen.

Let op leidingen! Waarborg dat u niet

op s troom-, gas- of waterleidingen stoot wanneer u met een elektrisch gereedschap werkt. Contro- leer de wand eventueel met een leidingzoeker voordat u erin boort resp. deze openscheurt.41 NL Ingebruikname

al naargelang de werkwijze rechts of links in het apparaat.

Accupak laden Opmerking: een nieuw of lange tijd niet gebruikt accupak moet voor het eerste

her nieuwde gebruik worden opgeladen. Na ca. 3 – 5 laadcycli bereikt het accupak zijn volle capaciteit. Een laadproces duurt ca. 90 minuten. OPGELET! Trek altijd de netstekker uit het stopcontact, voordat u de accupack uit het laad- apparaat haalt resp. op de lader plaatst.

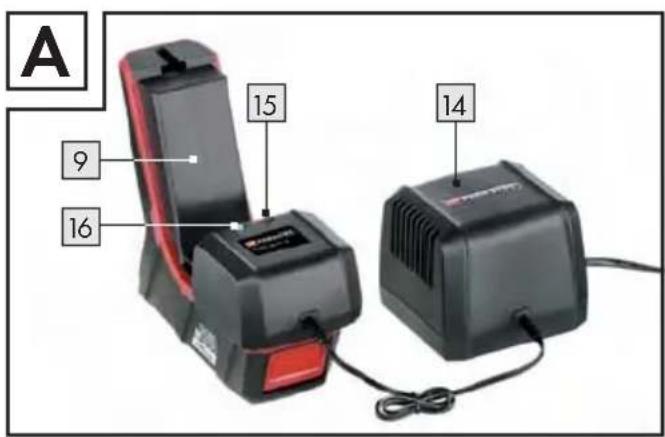

huif de koppeling (zie afb. A) op het accu- pak

geeft het begin van het laadproces aan. De LED dooft zodra het accupak

signaleert dat het laadproces afgesloten is en het accupak

klaar is voor gebruik. OPMERKING: een door het werkproces ontladen en verwarmd accupak kan niet direct worden op- geladen. Het laadproces start echter automatisch zodra het accupak dienovereenkomstig afgekoeld is. Laad een accupak

nooit direct een tweede maal op na een snellading. Het gevaar bestaat dat het accupak

overladen wordt, hetgeen de levensduur van het accupak en het laadsta- tion verkort.

hakel het laadstation tussen

twee opeen- volgende ladingen altijd minstens 15 minuten uit. Trek daarvoor de stekker uit de contactdoos.

Accupak in / uit het apparaat plaatsen / verwijderen Accupak verwijderen: Draai het apparaat 180° om de accu te ver- wijderen. Druk op de ontgrendelingstoets

en schuif het accupak

uit het apparaat. Accupak plaatsen: Schuif het accupak

Accutoestand controleren Druk op de toets accutoestand

. Het reste- rende vermogen wordt op het LED-display

op stand 1) bereikt u een toerental van ca. 500 min

en een hoog aandraaimoment. Bijvoorbeeld voor schroef- werkzaamheden met geringe schroefdiameters. In de tweede stand (keuzeschakelaar

op stand 2) bereikt u een toerental van ca. 1800 min

en een gering aandraaimoment. Bijvoorbeeld voor snelle bo- ringen in muurwerk of grote boor- / schroefdiameters.

Voorselectie aandraaimoment Via de voorselectie aandraaimoment

kunt u de draaikracht instellen. Wanneer de ingestelde draaikracht bereikt is, onderbreekt de koppeling de aandrijving. Daarmee kunt u tot een tevoren be- paalde diepte schroeven, ideaal voor bijv. in serie uitgevoerde schroefwerkzaamheden. Selecteer een lage stand voor kleine schroeven en zachte materialen. Selecteer een hoge stand voor grote schroeven en harde materialen resp. voor het uitdraaien van schroeven. Selecteer voor boorwerkzaamheden de dien- overeenkomstige boorstand door de voorselectie voor het aandraaimoment op de stand in te stellen.42 NL Ingebruikname / Onderhoud en reiniging

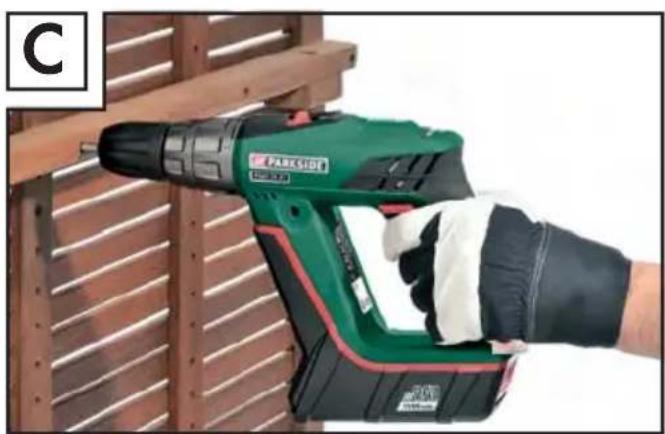

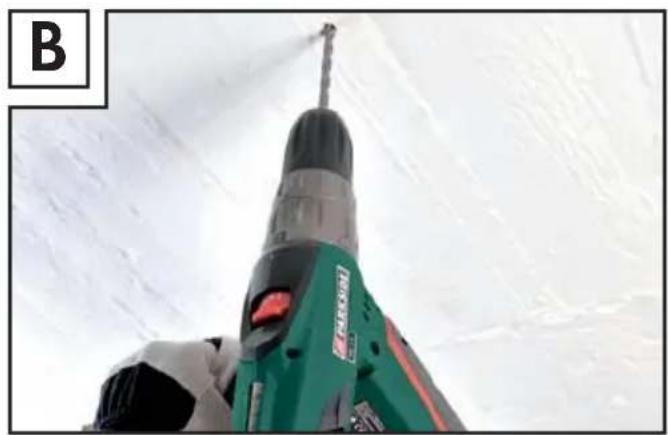

Boren / schroeven / klopboren Boren / schroeven: Draai de instelring

naar het symbool . Klopboren:

Gereedschappen vervangen Uw accu-klopboorschroevendraaier beschikt over een volautomatische spilblokkering en is uit- gerust met een boorhouder met enkele huls “Made in Germany” van

Als de motor stilstaat, wordt de aandrijfstreng ver- grendeld, zodat u de snelspanboorhouder

door draaien in pijlrichting kunt openen (zie opschrift voor aan de boorhouder ‘ OPEN / OPEN’). Nadat u het gewenste gereedschap hebt ge- plaatst, draait u de boorhouder in pijlrichting totdat u geen klikgeluiden meer kunt horen (zie opschrift voor aan de boorhouder ‘ DICHT / CLOSE’). De boorhouder vergrendelt daardoor automatisch. De spilblokkering wordt opgeheven als de motor start (indrukken van de AAN-

Aan- / uitschakelen Druk voor het gebruik van het apparaat op de AAN- / UIT-Schakelaar

en houd hem ingedrukt. Laat de AAN- / UIT-Schakelaar

los om het apparaat uit te schakelen.

Blokkering activeren Druk de draairichtingsschakelaar

naar de middelste positie. De AAN-

Toerental instellen De AAN- / UIT-Schakelaar

beschikt over een variabele toerentalregeling. Toerental verhogen:

Verhoog de druk op de AAN- / UIT-Schakelaar

erminder de druk op de AAN-

De geïnteg reerde motorrem zorgt voor een snelle stilstand - ideaal voor bijv. in serie uitge- voerde schroefwerkzaamheden.

Draairichting omschakelen Schakel de draairichting om door de draairich- tingsschakelaar

naar rechts resp. links door te drukken.

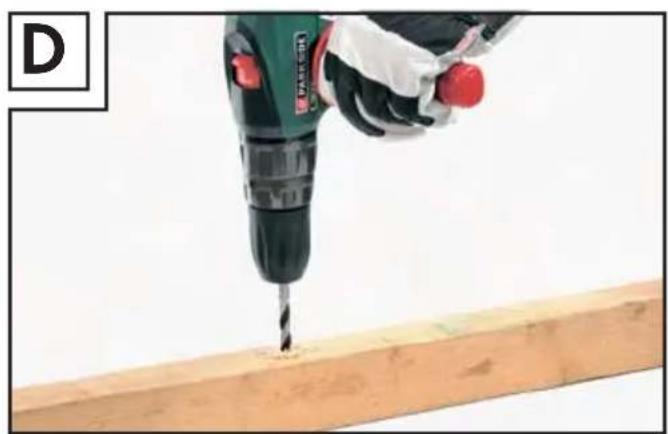

Tips en trucs Boren in metaal: gebruik een metaalboor (HSS): voor een optimaal resultaat koelt u de boor met olie. Metaalboren kunnen ook worden gebruikt om in kunststof te boren. Boren in steen: gebruik een met hardmetaal uitgeruste steenboor. Boren in hout: gebruik een houtboor met cen- treerspits, voor diepe boringen gebruikt u een “slangenboor”, voor grote boordiameters een forstnerboor. Kleine schroeven kunnen ook zonder voorboren in zacht hout worden geschroefd.

Onderhoud en reiniging De accu-klopboorschroevendraaier is onderhoudsvrij. Reinig het apparaat regelmatig, direct na be- eindiging van de werkzaamheden. Gebruik voor de reiniging van de behuizing een droge doek en in géén geval benzine, oplos- of reinigingsmiddelen.43 NL Onderhoud en reiniging / Service / Garantie / Afvoer Open de apparaten nooit. Laat reparaties of vervangingen alléén uitvoeren door het servicepunt of door een elektromonteur.

alléén door g ekwalificeerd vakperso- neel en alléén met originele onderde len repareren. Op deze wijze wordt gewaar borgd dat de veiligheid van het apparaat behouden blijft. Laat de steker of de aansluitleiding alti jd door de fabri- kant van het apparaat of door zijn technische dienst repareren. Op deze wijze wordt gewaarborgd dat de veiligheid van het apparaat behouden blijft.

Garantie U heeft op dit apparaat 3 jaar garantie vanaf de aankoopdatum. Het apparaat is met de grootst mogelijke zorg vervaar- digd en voorafgaand aan de levering nauwkeurig gecontroleerd. Bewaar a.u.b. de kassabon als aankoopbewijs. Als u aanspraak wilt maken op garantie, neem dan a.u.b. telefonisch contact op met uw servicefiliaal. Alleen op die manier is een kostenloze verzending van uw product gegarandeerd. De garantie geldt alleen voor materiaal- of fabrica- gefouten, echter niet voor transportschade, of voor onderdelen die aan slijtage onderhevig zijn, of voor beschadigingen aan breekbare delen, bijv. schake- laars of accu’s. Het product is uitsluitend bestemd voor privé-gebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons geautoriseerd servicefiliaal zijn uitgevoerd, vervalt de garantie. Uw wettelijke rechten worden door deze garantie niet beperkt. De garantieperiode wordt niet verlengd door de aan- sprakelijkheid. Dit geldt eveneens voor vervangen en gerepareerde onderdelen. Schade en gebreken die mogelijk reeds bij de aankoop aanwezig zijn, moeten direct na het uitpakken worden gemeld, ui- terlijk echter twee dagen na de dag van aankoop. Na verstrijken van de garantieperiode moeten alle voorkomende reparaties vergoed worden.

Afvoer De verpakking bestaat uit milieuvriende- lijke materialen die u via de plaatselijke recyclingdiensten kunt afvoeren. Voer elektronische apparaten niet af via het huisafval! Conform de Europese richtlijn 2002

C be- treffende afgedankte elektrische en elektronische apparatuur en de omzetting daarvan naar nationaal recht moeten oude elektrische gereedschappen separaat worden ingezameld en op milieuvriendelijke wijze worden gerecycled. Voer accu’s niet af via het huisafval! Defecte of verbruikte accu’s moeten volgens de richtlijn 2006 / 66 / EC worden gerecycled. Lees hiervoor ook de speciale veiligheidsinstructies voor het laadapparaat en het accupak. Geef de accu en / of het apparaat af bij de daar- voor bestemde verzamelstations. Uw gemeentelijke milieudienst kan u informatie geven over de afvalverwijdering van uitgediende apparaten.44 NL Conformiteitsverklaring / Producent

Conformiteitsverklaring / Producent Wij, Kompernaß GmbH, documentverantwoordelijke persoon: de heer Felix Becker, Burgstr. 21, D-44867 Bochum, Duitsland, verklaren hiermee dat dit product voldoet aan de volgende normen, normatieve do- cumenten en EG-richtlijnen: Machinerichtlijn (2006 / 42 / EC) EG-laagspanningsrichtlijn (2006 / 95 / EC) Elektromagnetische compatibiliteit (2004 / 108 / EC) Toegepaste, geharmoniseerde normen EN 60745-1:2009 EN 60745-2-1:2010 EN 60745-2-2:2010 EN 55014-1:2006 EN 55014-2:1997+A1+A2 EN 60335-1:2002+A1+A11+A12+A2+A13 EN 60335-2-29:2004 EN 62233:2008 EN 61000-3-2:2006 EN 61000-3-3:2008 Benaming van het product: Accu-klopboor-schroefmachine PSBS 24 A1 Date of manufacture (DOM): 04

Serienummer: IAN 64192 Bochum, 30.04.2011 Hans Kompernaß - Directeur - Technische wijzigingen binnen het kader van de verderontwikkeling zijn voorbehouden.IAN 64192
