BEDIENUNGSANLEITUNG PSBS 24 A1 PARKSIDE

Bedienungs- und Sicherheitshinweise

Originalbetriebsanleitung

CH

TRAPANO A PERCUSSION RICARICABILE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR CH

DE/AT/CH Bedienungs- und Sicherheitschinweise Seite 5

Bestimmungsgemäß Gerbrauch . 6

Ausstattung . 6

Lieberumfang . 7

Technische Daten . 7

Allgemeine Sicherheitseinweise für Elektrowerkzeuge

1. Arbeitsplatz-Sicherheit.. 8
2. Elektrische Sicherheit . 8
3. Sicherheit von Personen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4. Verwendung und Behandlung des Elektrowerkzeugs.. 9
5. Verwendung und Behandlung des Akkuwerkzeuges.. .Seite 10

Geratespezifische Sicherheitshinweise fur Akku-Schlag-Bohrschrauber. 10

Originalzubehor/-zusatzgerate .Seite 10

Achtung Leitungen! . 10

Inbetriebnahme

Zusatzhandgriff montieren. 11
Akku-Pack laden. 11
Akku-Pack ins Gerä einsetzen/ entnehmer.
Akkuzustand prufen . 11
2-Gang Getriebe . 11
Drehmomentvorwahl.
Bohren/Schrauben/ Schlagbohren.
Werkzeuge wechseln. 12
Ein-/ausschalten . 12
Sperre aktivieren. 12
Drehzahl einstellen. 12
Drehrichtung umschalten. 12
Tipps und Tricks. 12

Wartung und Reinigung . 13

Service . 13

Garantie . 13

Entsorgung . 13

Konformitätserklung/Hersteller

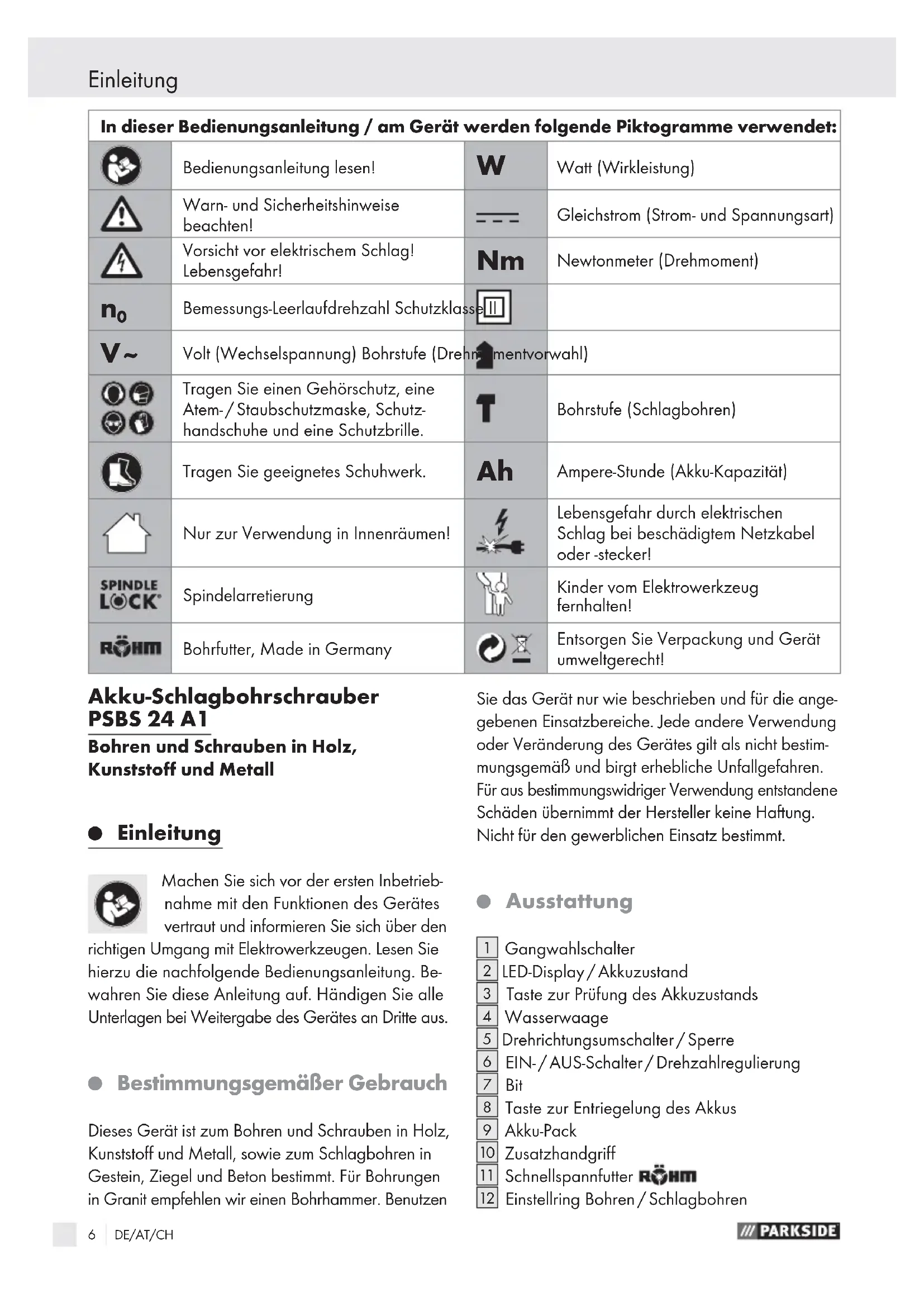

In dieser Bedienungsanleitung / am Gerät werden folgende Piktogramme verwendet:
	Bedienungsanleitung lesen!	W	Watt (Wirkleistung)
	Warn- und Sicherheitshinweise beachten!	---	Gleichstrom (Strom- und Spannungsart)
	Vorsicht vor elektrischem Schlag! Lebensgefahr!	Nm	Newtonmeter (Drehmoment)
n0	Bemessungs-Leerlaufdrehzahl Schutzklasse
V~	Volt (Wechselspannung) Bohrstufe (Drehmenvorwahr)
	Tragen Sie einen Gehörschutz, eine Atem-/Staubschutzmaske, Schutz-handschuhe und eine Schutzbrille.	T	Bohrstufe (Schlagbohren)
	Tragen Sie geeignetes Schuhwerk.	Ah	Ampere-Stunde (Akku-Kapazität)
	Nur zur Verwendung in Innenräumen!		Lebensgefahr durch elektrischen Schlag bei beschädigtem Netzkabel oder -stecker!
SPINDLE LOCK	Spindelarretierung		Kinder vom Elektrowerkzeug fernhalten!
RÖHM	Bohrfutter, Made in Germany		Entsorgen Sie Verpackung und Gerät umweltgerecht!

Akku-Schlagbohrschrauber PSBS 24 A1

Bohren und Schrauben in Holz, Kunststoff und Metall

Einleitung

Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über den

richtigen Umgang mit Elektrowerkzeugen. Lesen Sie hierzu die nachfolgende Bedienungsanleitung. Bewahren Sie diese Anleitung auf. Handigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte aus.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist zum Bohren und Schrauben in Holz, Kunststoff und Metall, sowie zum Schlagbohren in Gestein, Ziegel und Beton bestimmt. Für Bohrungen in Granit empfehlen wir einen Bohrhammer. Benutzen

Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Nicht für den gewerblichen Einsatz bestimmt.

Ausstattung

Gangwahlschalter
2 LED-Display/Akkuzustand
3 Taste zur Prüfung des Akkuzustands
4 Wasserwaage
5 Drehrichtungsumschalter/Sperre
6 EIN-/AUS-Schalter/Drehzahlregulierung
7 Bit
8 Taste zur Entriegelung des Akkus
9 Akku-Pack
10Zusatzhandgriff
11 Schnellspannfutter RHM
12 Einstellring Bohren/ Schlagbohren

13 Drehmomentvorwahr
14 Akku-Schnell-Ladegerät
[15] rote Ladekontroll-LED
16 grüne Ladekontroll-LED

- Lieferumfang

1 Tragekoffer
1 Akku-Schlagbohrschrauber mit Akku-Pack
1 Zusatzhandgriff
2 Bits
1 Ladegerät
1 Bedienungsanleitung

- Technische Daten

Akku-Schlagbohrschrauber PSBS 24 A1:

Nennspannung: 24V---

Nennleerlaufdrehzahl: 1. Gang: n 0-500 min

Nennleerlaufdrehzahl: 2. Gang: n 0-1800 min

Spannffutterweite:1,0-13mm

Max. Bohrdurchmesser: Metall: 13 mm

Holz: 30 mm

Mauerwerk

(Beton): 15mm

Max.Drehmoment: 35Nm

GroBe: 324 × 68 × 237 ~mm

Ni-CD Akku-Pack PSBS 24 A1-1:

Nennspannung: 24 V

Kapazitat: 1,5 (Ah)

Energiegehalt: 36 Wh

Akku-Schnell-Ladegerat PSBS 24 A1-2:

Nennspannung: 230 ~ 50 Hx, 105 W

Ladestrom: 3000 mA

Ladedauer: 90 min

Schutzklasse:

Gerausch und Vibrationsinformationen:

Messwert für Gerausch ermittelt entsprechend EN 60745. Der A-bewertete Gerauschpegel des Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel: 76 dB(A)

Schalleistungspegel: 87 dB(A)

Schaldruckpegel

(Schlagbohren in Beton): 87 dB(A)

Schalleistungspegel

(Schlagbohren in Beton): 98 dB(A)

Unsicherheit K: 3 dB

Gehorschutzragen!

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

Bohren in Metall: Schwingungsemissionswert

$$ a _ {h, D} = 1, 6 8 2 \mathrm {m} / \mathrm {s} ^ {2}, $$

Unsicherheit K = 1,5 m / s^2

Schrauben: Schwingungsemissionswert

$$ a _ {h} = 1, 1 0 9 m / s ^ {2}, $$

Unsicherheit K = 1,5m /

Schlagbohren

in Beton: Schwingungsemissionswert

$$ a _ {h, I D} = 1 1, 2 5 \mathrm {m} / \mathrm {s} ^ {2}, $$

Unsicherheit K = 1,5 ~m / s^2 .

WARNING! Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechen einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden.

Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungs belastung konnte untersätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.

Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschalte ist oder dazu lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

A WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und / oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeuchte Arbeitsbereiche können zu Unfallen führen.

b)

Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefahrder Umgebung, in brennbare Flüssigkeiten, Gase tube befinden. Elektrowerkzeuge Funken, die den Staub oder die entzünden können.

c)

Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs

fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Re- gen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerat erhoht das Risiko eines elektrischen Schlages.

Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzoder um den Stecker aus der se zuziehen. Halten Sie das rorn von Hitze, Öl, scharfen oder sich bewegenden Gerä- Beschädigte oder verwickelte Kabel as Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

Tragen Sie persönliche Schutzausrücktung und immer eine Schutzbrille.

Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringt das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu

bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.

b} Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und / oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerk-zeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Verwendung und Behandlung des Akkuwerkzeuges

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgebung, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die damit vorgesehenen Akkus in den Elektrowerkzeug.

Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgebung führen.

c) Halten Sie den nicht benutzten Akku fern von Buroklammern, Münzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursichen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt, führen Sie zusammen zürzliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

VORSICHT! EXPLOSIONSGE

FAHR! Laden Sie nichttaufladbare Batterien niemals auf.

verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Ziehen Sie vor Reinigung oder Wartung von Ladegerät oder Akku-Pack immer den Netzstecker. Dies verhindert den unbeabsichtigten Start des Gerätes.
Laden Sie nie den Akku-Pack, wenn die Umgebungstemperatur unterhalb 10^ oder oberhalb 40^ liegt. Dadurch erreichen Sie eine hohe Lebensdauer des Akkus.
Die Lüftungsöffnungen des Ladegerats müssen immer frei sein. Andernfalls droht Gefahr durch Überhitzung.
Bei Aeiten am Gerat, sowie Transport, bzw. Aufbewährung bringen Sie den Drehrrichtungsumschalter 5 in die Mittelposition (Sperre), um unbeabsichtigtes Anlaufen zu verhindern.
- Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und /oder mangels Wissen benutzt zu werden, es sei dessen, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

Gerätespezifische Sicherheitshinweise für Akku-Schlag-Bohrschrauber

Tragen Sie Gehörschutz beim Schlagbohren. Die Einwirkung von Lärn kann Gehörverlust bewirken.

Benutzen Sie den mit dem Gerät geleiferten Zusammenhanggriff [10]. Der Verlust der Kontrolle über die Maschine kann zu Verletzungen führen.
Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug

- Originalzubehör /-zusatzgeräte

Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Gebrauchsanweisung angegeben sind. Der Gebrauch anderer als in der Bedienungsanleitung empfohlener Einsatzwerkzeuge oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

- Achtung Leitungen!

A WARNUNG! Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen

stoBen, wenn Sie mit einem Elektrowerkzeug arbeiten. Prufen Sie ggf. mit einem Leitungssucher, bevor Sie in eine Wand bohren bzw. aufschlitzen.

Inbetriebnahme

- Zusatzhandgriff montieren

Schrauben Sie den Zusammenhang grabo abhängig von ihrer Arbeitswise rechts oder links am Gerät ein.

- Akku-Pack laden

HINWEIS: Ein neuer oder lange Zeit nicht genutzter Akku-Pack muss vor der ersten/emeuten Benutzung aufgeladen werden. Seine volle Kapazitat erreicht der Akku-Pack nach ca. 3-5 Ladezyklen. Ein Ladevorgang dauert ca. 90 Minuten.

VORSICHT! Ziehen Sie immer den Netzstecker, bevor Sie den Akku-Pack aus dem Ladegerät nehmen bzw. einsetzen.

Schieben Sie die Kupplung (siehe Abb. A) auf den Akku-Pack 9. Stecken Sie den Netzstecker in die Steckdose.
Die rote Ladekontroll-LED[15]zeigt den Beginn des Ladevorgangs an. Sie erlischt, sobald der Akku-Pack [9]geladen ist.
Die grüne Ladekontroll-LEBD signalisiert Ihnen, dass der Ladevorgang abgeschlossen und der Akku-Pack 9 einsatzbereit ist.

HINWEIS: Ein durch den Arbeitsvorgang entladener und erwärmer Akku-Pack{lsst sich nicht direkt aufladen. Der Ladevorgang startet aber automatisch, sobald der Akku-Pack entsprechend abgekühlt ist.

Laden Sie einen Akku-Pack 9 niemals unmittelbar nach dem Schnell-Ladevorgang ein zweites Mal auf. Es besteht die Gefahr, dass der Akku-Pack 9 überladen und dadurch die Lebensdauer von Akku und Ladegerät verringert wird.
Schalten Sie das Ladeger zwischen aufein-anderfolgenden Ladevorgängen für mindestens 15 Minuten ab. Ziehen Sie dazu den Netzstecker.

- Akku-Pack ins Gerät einsetzen / entnahme

Akku-Pack entnehmen:

Drehen Sie zur Akkuentnahme das Gerät um 180^
Drücken Sie die Taste zur Entriegelung 8 und schieben Sie den Akku-Pack 9 aus dem Gerät.

Akku-Pack einsetzen:

Schieben Sie den Akku-Pack auf das Gerät.

- Akkuzustand prüfen

Drücken Sie die Taste Akkuzustand. Die Restleistung wird am LED-Display 2 angezeigt.

2-Gang Getriebe

Im ersten Gang (Gangwahlschalter 1 in Position: 1)

erreichen Sie eine Drehzahl von ca. 500min^-1 und ein hohes Drehmoment. Beispelsweise für Schraubarbeiten mit geringen Schraubendurchmessern.

Im zweiten Gang (Gangwahlschalter 1 in Position: 2)

erreichen Sie eine Drehzahl von ca. 1800min^-1 und ein geringeres Drehmoment. Beispielsweise für Schnellen Bohrfortschnitt in Mauerwerk oder große Bohr-/Schraubdurchmesser.

Drehmomentvorwahr

Sie konnen über die Drehmomentvorwahl 13 die Drehkraft einstellen. Ist die eingestelle Drehkraft erreicht, trennt die Kupplung den Antrieb. Dadurch konnen Sie Schrauben in eine vorbestimmte Tiefe einschrauben, ideal z.B. für Serienverschraubungen.

Wahlen Sie eine niedrige Stufe für keine Schrauben, welche Werkstoffe.
Wahlen Sie eine hohe Stufe für große Schrauben, harte Werkstoffe, bzw. beim Herausdrehen von Schrauben.

Inbetriebnahme

Wahlen Sie für Boharbeiten die Bohrstufe, indem Sie die Drehmomentvorwahl in die Position einstellen.
Bohren/Schrauben/ Schlagbohren

Bohren/Schrauben:

Drehen Sie den Einstellung auf das Symbol

Schlagbohren:

Drehen Sie den Einstellung auf das Symbol T

Werkzeuge wechseln

Ihr Akku-Schlag-Bohrschauber hat eine vollautomatische Spindelarretierung SPINDLE und ist mit einem einhülsigen Bohrfutter mit Radialverriegelung "Made in Germany" von Rohm ausgestaffet.

Beim Stillstand des Motors wird der Antriebsstrang verriegelt, so dass Sie das Schnellspannbohrfutter 11 durch Drehen in Pfeilrichtung offen konnen (sehen Sie Beschriffung vorne am Bohrfutter 一 AUF/ OPEN").

Nachdem Sie das gewünschte Werkzeug eingesetzt haben, drehen Sie das Bohrfutter in Pfeilrichtung bis kein Übberrasten (Click!) mehr zu horen ist (sehen Sie Beschriftung vorne am Bohrfutter ZU/CLOSE'). Das Bohrfutter verriegelt dadurch automatisch. Die Spindelarretierung lost sich mit Starten des Motors (Befätigung des EIN-/ AUS-Schalters 6).

Ein-/ausschalten

Drücken Sie zur Inbetriebnahme des Gerätes den EIN-/AUS-Schalter 6 und halten Sie ihn gedrückt.
Lassen Sie zum Ausschalten des Gerätes den EIN-/AUS-Schalter 6 los.

Sperre aktivieren
Drücken Sie den Drehrichtungsumschalter in die Mittelposition. Der EIN-/ AUS-Schalter 6 ist blockiert.
Drehzahl einstellen

Der EIN-/AUS-Schalter 6 verfügt über eine variable Drehzahlregelung.

Drehzahl erhöhen:

Erhöhen Sie den Druck auf den EIN-/ AUS-Schalter 6

Drehzahl verringern:

Verringern Sie den Druck auf den EIN-/AUS-Schalter 6. Die integrierte Motorbremse sorgt fur schellen Stillstand -ideal z.B. fur Serienverschraubungen.
Drehrichtung umschalten
Wechseln Sie die Drehrichtung, indem Sie den Drehrlichtungsumschafter 5 nach rechts, bzw. links durchträcken.
Tipps und Tricks

Bohren in Metall: Verwenden Sie Metallbohrer (HSS). Für Beste Ergebnisse sollen den Bohrer mit Öl kühlen. Metallbohrer konnen Sie auch zum Bohren in Kunststoff verwenden.

Bohren in Gestein: Verwenden Sie einen Hartmetallbestrückten Steinbohrer.

Bohren in Holz: Verwenden Sie einen Holzbohrer mit Zentrierspitze, für tiefe Bohrungen verwenden Sie einen „Schlangenbohrer", für große Bohr-Durchmesser einen Forstner-Bohrer. Kleine Schrauben in weichem Holz können Sie auch ohne Vorbohren direkt eindreten.

Wartung und Reinigung

Der Akku-Schlag-Bohrschrauber ist wartungsfrei.

Reinigen Sie das Gerät regelmäßig, direkt nach Abschluss der Arbeit.
eWenden Sie zur Reinigung des Gehäuses ein trockenes Tuch und keinesfalls Benzin, Lösungsmittel oder Reiniger.

A WARNUNG! Offnen Sie niemals die Geräte. Lassen Sie Reparatur- oder Austauscharbeiten nur von der Servicestelle oder einer Elektrofachkraft durchführten.

Service

WARNING! Lassen Sie ihre Geräte nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa-rieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
A WARMUNG! Lassen Sie den Austauschdecke's oder der Netzleitung immer vom Hersteller des Gerates oder seinem Kundendienst ausführren.

Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Garantie

Sie erhalten auf这点 Gerät 3 Jahre Gar- tantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenchaft geprüft.itte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.itte setzen Sie sich im Garantiefall mit ihrer Servicestelle Telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur fur Material- oder Fabrikationsfehler, nicht aber fur Transportschaden, Verschleibeile oder fur Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist ledigious fur den privaten und nicht fur den gewerblichen Gebrauch bestimmt.

Bei missbrauchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

DE Service Deutschland

Tel.: [phone]

(0,14 EUR / Min. aus dem dt.

Festnetz, Mobilfunk max.

0,42 EUR/Min.)

e-mail: [e-mail]

IAN 64192

AT Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

e-mail: [e-mail]

IAN 64192

CH Service Schweiz

Tel.: [phone]

(0,08C HF/Min., Mobil Funk

max. 0,40 CHF/Min.)

e-mail: [e-mail]

IAN 64192

- Entsorgung

Die Verpackung besteht aus umwelt freundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektro werkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Akkus nicht in den Hausmüll!

Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EC recyclelt werden. Lesen Sie hierzu auch die speziellen Sicherheitschinweise für Ladegerät und Akku-Pack.
Geben Sie Akku und/oder Gerät über die angebotenen Sammeleinrichtungen darüber.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde-oder Stadtverwaltung.

- Konformitätserklarung/ Hersteller (€)

Wir, Kompernaß GmbH, Dokumentenverantwortlicher: Herr Felix Becker, Burgstr. 21, D-44867 Bochum, Deutschland, erklärern hiermit dass diesen Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie (2006/42/EC)

EG-Niederspannungsrichtlinie (2006/95/EC)

Elektromagnetische Verträglichkeit (2004/108/EC)

angewandte harmonisierte Normen

EN 60745-1:2009

EN 60745-2-1:2010

EN 60745-2-2:2010

EN 55014-1:2006

EN 55014-2:1997+A1+A2

EN 60335-1:2002+A1+A11+A12+A2+A13

EN 60335-2-29:2004

EN 62233:2008

EN 61000-3-2:2006

EN 61000-3-3:2008

Typ/Gerätebezeichnung:

Akku-Schlagbohrschrauber PSBS 24 A1

Herstellungsjahr: 04-2011

Seriennummer: IAN 64192

Bochum, 30.04.2011

Hans Kompernaβ

• Geschäftsführer -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

Introduction

Technische gegevens.. 37

2.Elektrischeveiligung.

- Technische gegevens

Accu-klopboor-schroefmachine PSBS 24 A1:

Energiegehalte: 36 Wh

Gehoorbescherming dragen!

vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die stof of dampen zouden können ontsteken.

2. Elektrische verilgheit

3. Veiligkeit van Personen

VOORZICHTG! EXPLOSIEGE-

Stand der Informationen. Version des informations
