GEBRUIKSAANWIJZING 9563H MAKITA

NEDERLANDS (Originele instructies)

	Verklaring van algemene geveens
1 Asblokkering	6 Hendel	11 Doorslijpschijf/diamantschijf
2 Schuifschakelaar	7 Borgmoer	12 Beschermkap voor doorslijp-schijf/diamantschijf
3 Beschermkap	8 Afbraamschijf/multischijf
4 Kussenblokkast	9 Binnenflens	13 Luchtuitlaatopening
5 Schroef	10 Borgmoersleutel	14 Luchtinlaatopening
TECHNISCHE GEGEVENSModel 9563H 9564H 9565H
Diameter slijpschijf	100 mm	115 mm	125 mm
Max. schijfdikte	6,4 mm	6,4 mm	6,4 mm
Asschroefdraad	M10	M14	M14
Nominaal toerenal (n) / Toerenal onbelast (n0)	12 000 min-1	12 000 min-1	12 000 min-1
Totale lengte	299 mm	299 mm	299 mm
Netto gewicht	2,1 kg	2,3 kg	2,3 kg
Veiligheidsklasse	II	II	II

• In verband met ononderbroken research en ontwikkeling behouden wij ons hetrecht voor bovenstaande technische gegevens te wijzigelen zonder voorafgaande kennisgeving.
• De technische gegevens können van land tot land verschillen.
  Gewicht volgens de EPTA-procedure 01/2003

ENE048-1

Doeleinden van gebruik

Dit gereedschap is bedoeld voor het snijden, slijpen en schuren van metaal- en steenmaterialen zonder gebruik van water.

ENF002-2

Stroomvoorziening

Het gereedschap mag alleen worden aangesloten op een stroombron van hetzelfde voltage als aangegeven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gezruikt. Het gereedschap is dubbel-geisoleerd en kan derhalve ook op een Niet-geaard stopcontact worden aangesloten.

GEA010-1

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidswaarshuwingen en alle instructies. Het nicht volgen van de warschuwingen en instructies kan leiden tot elektrische bokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te konnen raadplegen.

GEB033-7

VEILIGHEIDSWAARSCHUWINGEN VOOR EEN SLIJPMACHINE

Gemeenschappelijk verziligeidswaarschuwingen voor slijp-, schuur-, draadborstel- en doorslijpwerkzaamheden:

1. Dit elektrisch gereedschap is bedoeld voor gebruik als slijp-, schuur-, draadborstel- of doorslijpgereedschap. Lees alle verilgheidswaarschuwingen, instructies, afbeeldingen en technische gegevens die bij dit elektrisch gereedschap worden geleverd. Als u nalaat alle onderstaande instructies te volgen, kan dit leiden tot een elektrische schok, brand en/of ernstig letsel.
2. Werkzaamheden zoals polijsten worden nicht aangeraden met dit elektrisch gereedschap. Werkzaamheden waarvoordit elektrisch gereedschap Niet is bedoeld hunnen gevaarlijke situatuies opleveren en tot persoonlijk letsel leiden.
3. Gebruik geen accessoires die nicht specifiek zijn ontworpen en aanbevolen door de fabrikant van het gereedschap. Ook wonneer het accessoire kan worden bevestigd op uw elektrisch gereedschap, is een veilige werking Niet gegarandeerd.
4. Het nominaltoerental van het accessoire moet minstensgelijk zijn aan het maximumtoerental vermeld op het elektrisch gereedschap. Acessoires die met een hoger toerental draaien dan hun nominaltoerental konnen stuk breken en in het rond vliegen.
5. De buitendiameter en de dikte van het accessoire要去 binnen het capaciteitsbereik van het elektrisch gereedschap vallen. Accessoires met verkeerde afmetingen können nicht afdoende worden afgeschermd of beheerst.

6. Bij schroefbare accessoires要去 de schroefdraad precies passen op de asschroefdraad van de hoekslijper. Bij accessoires met een flensverbinding要去 de asdiameter overeenkomen met de aanpassingsdiameter van de flens. Accessoires die Niet precies passen op het elektrisch gereedschap zullen Niet in balans draaien, buitensporig trillen en+kunnen leiden tot verlies van controle over het gereedschap.

7. Gebruik nooit een beschadigd accessoire. Inspector het accessoire voor ieder gebruik, bijvoorbeeld een slijpschijf op ontbrekende schilfers en barsten; een rugschijf op barsten, scheuren of buitensporige slijtage; en een draadborstel op losse of gebarsten draden. Nadat het elektrisch gereedschap of accessoire isGeVallen,inspecteert u het op schade of monteert u een onbeschadigd accessoire. Na inspectie en montage van een accessoire, zorgt u ervoor dat u en omstanders nicht in het rotatie vlak van het accessoire staan, en LAST u het elektrisch gereedschap draaien op het maximaal, onbelast toerental gedurende een minuut. Beschadigd accessoire breken normala gesproken in stukken gedurende deze testduur.

8. Gebruik personlijke-veiligheidsmidde Afhankelijk van de toepassing gebruikt u een gezichtsschemm, een beschemende bril of een veiligheidsbril. Alaar gelang van toepassing draagt u een stofmasker, gehoorbeschemmers, handschoenen en een werkschort die in staat zichkle stukjes slijpsel of werkstukfragmenten te weerstaan. De oogbescherming moet in staat zichn rondvliegend afval te stoppen dat ontstaat bij de diverse werkzaamheden. Het stofmasker ofademhalingsapparaat moet in staat zichn deeltjes te filteren die ontstaat bij de werkzaamheden. Langdurige bloatstelling aan zeer intens geluid kan leiden tot gehoorbeschadiging.
9. Houd omstanders op veilige afstand van het werkgebied. Ledereen die zich binnen het werkgebied begeeft,要去 persoonlijke-veiligheids-middelen gebruiken. Fragmenten van het werkstuk of van een uiteengevallen accessoire+kunnen rondvliegen en letsel veroorzaken buiten de onmiddelijk werkomgeving.
10. Houd elektrisch gereedschap uitsluitend vast aan het geisoleerde oppervlak van de handgrepen wanner u werkt opplaaten waar het slijp-accessoire met verborgen bedrading of zich eigen snoer in aanraking kan komen. Als snijdende accessoires een draad raken die onder stroom staat,+kennen de metalen delen van dit gereedschap ook onder spanning raken en u een elektrische schok gezven.
11. Houd het snoer goed uit de buurt van het ronddraaiende accessoire. Als u de contrôle verliest over het gereedschap, kan het snoer worden doorgesneden of bekneld raken, en kan uw hand of arm gegen het ronddraaiende accessoire worden aangetrokken.
12. Leg het elektrisch gereedschap nooit neer voordat het accessoire volledig tot stilstand is gekommen. Het ronddraaiende accessoire kan de ondergrond pakken zodate u de contrôle over het elektrisch gereedschap verliest.
13. Laat het elektrisch gereedschap Niet draaien terwijl u het naast u draagt. Als het ronddraaiende accessoire u per ongeluk raakt, kan het verstrikt raken in uw kleding waardoor het accessoire in uw lichaam worden getrokken.

14. Maak de ventilatieopeningen van het gereed-schap regelmatig schoon. De ventilator van de motor zal het stof de behuizing in trekken, en een groe opeenhoping van metaalslijpsel kan leiden tot elektrisch gevaarlijke situatuies.

15. Gebruik het elektrisch gereedschap nicht in de buurt van brandbare materialen. Vonken können diese materialen doe ontvlammen.

16. Gebruik geen accessoires die met vloeistof moeten worden gekoeld. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot elektrcutie of elektrische schokken.

Terugslag en aanverwante waarschuwingen:

Terugslag is een plotselinge reactie op een beknelde of vastgelopen draaiende schijf, rugschijf, borstel of enig ander accessoire. Beknellen of vastlopen veroorzaakt een snelle stilstand van het draaiende accessoire dat op zich beurt ertoe leidt dat het elektrisch gereedschap zich ongecontroleerd beweegt in de tegenovergestelde richting van de draairichting van het accessoire op het moment van vastlopen.

Bijvoorbeeld, als een slijpschijf bekneld raakt of vastloopt in het werkstuk, kan de rand van de schijf die het beknellingspunt ingaat, zich invreten in het oppervlak van het materiaal waardoor de schijf eruit klimt of eruit slaat. De schijf kan waar bijaar de gebruiker toe of weg springen, afhankelijk van de draairichting van de schijf op het beknellingspunt. Slijpschijven hunnen in dergelijk situations ook breken.

Terugslag is het gevolg van misgebruik van het elektrisch gereedschap en/of onjuiste gebruiksprocedures of -omstandigheden, en kan worden voorkomen door goede voorzorgsmaatregelen te treffen, zoals hieronder vermeld:

a) Houd het gereedschap stevig vast en hout uw Armen en lichaam zodanig dat u in staat bent een terugslag op te vangen. Gebruik algijd de extra handgreep (indien aanwezig) voor een maximale controle over het gereedschap in geval van terugslag en de koppelreactiekrachten bij het starten. De gebruiker kan een terugslag of de koppelreactiekrachten opvangen indien de juiste voorzorgsmaatregelen worden getroffen.
b) Plaats uw hand nooit in de buurt van het draaiende accessoire. Het accessoire kan terugslaan over uw hand.
c) Plaats uw lichaam Niet in het gebied waar het elektrisch gereedschapaar toe gaat wanner een terugslag opttreedt. Een terugslag za het gereedschap bewegen in de tegenovergestelde richting van de draairichting van de schijf op het moment van beknellen.
d) Wees bijzonder voorzichtig bij het werken met hoeken, scherpe randen, enz. Voorkom dat het accessoire springt of bekneld raakt. Hoeken, scherpe randen of springen veroorzaken vaak beknellen van het draaiende accessoire wat leidt tot terugslag of verlies van controle over het gereedschap.
e) Bevestig geen houtbewerkingsblad van een zaag-ketting of getand zaagblad. Dergelijkke bladen leiden vaak tot terugslag of verlies van controle over het gereedschap.

Veiligheidswaarschuwingen specifiek voor slijp- en doorslijpwerkzaamheden:

a) Gebruik uitsluitend schijven van het type aanbevolen voor uw elektrisch gereedschap en de specifieke beschemkap voor de te gebruiken schijf. Schijven waarvoord het elektrisch gereedschap Niet is ontworpen, hunnen Niet goed worden afgeschermd en zichn Niet verilig.

b) Het slijpoppervlak van schijven met een verzonden middengat moet bij montage lager komen dan het vlak van de beschemrand. Bij een onjuist gemonteerde schijf die boven het vlak van de beschemrand uitsteekt is geen goede bescherming möglichk.
c) De beschemkap要去 stevig worden vastgezet aan het elektrisch gereedschap en in de maximaal beschemende stand worden gezet zodat het kleinst möglichke deel van de schijf is blootgesteld in de richting van de gebruiker. De beschemkap dient om de gebruiker te beschemmen gegen aanraking met de schijf, stukjes die waarvan af breken en vonden die brandgevaar voor kleding opleveren.
d) De schijven mogen uitsluitend worden gebruikt voor de aanbevolen toepassingen. Bijvoorbeeld: u mag Niet slijpen met de zijkant van een doorslijpschijf. Doorslijschijven zijn bedoeld voor slijpen met de rand. Krachten op het zichoppervlak hunnen deze schijven doeben breken.
e) Gebruik alkijd onbeschadigde schijfflenzen van de juiste afmetingen en vorm voor de te gebruiken schijf. Een goede schijfflens ondersteunt de schijf en verkleint daarmee de kans op het breken van de schijf. Flenzen voor doorslijpschijven können verschillen van flenzen voor slijpschijven.
f) Gebruik geen afgesleten schijven van grotere elektrische gereedschappen. Schijven die zich bedoeld voor grotere elektrische gereedschappen zich Niet geschikt voor de hogere snugheid van een kleiner elektrisch gereedschap en+kunnen in stukken breken.

Aanvullende veiligheidswaarschuwingen specifiek voor doorslijpwerkzaamheden:

a) Laat de doorslijpschijf Niet vastlopen en oefen geen buitensporige druk uit. Probeer Niet een buitensporig diepe snede te slijpen. Een te grote kracht op de schijf verhoegt de belasting en de kans dat de schijf in de snede verdraait of vastloopt, waar-door terugslag kan optreden of de schijf kan breken.
b) Plaats uw lichaam Niet in een lijn achechter de ronddraaiende schijf. Wanner de schijf, op het aangrijpunt in het werkstuk, zich van uw lichaam af beweegt,+kunnen door de maybeke terugslag derondraaiende schijf en het elektrisch gereedschap in uwrichting worden geworpen.
c) Wanner de schijf vastloopt of u het slijpen onderbreekt, schakelt u het elektrisch gereedschap uit en houdt u dit stil totdat de schijf volledig tot stilstand is gekomen. Probeer nooit de doorslijpschijf uit de snede te halen terwijl de schijf nog draait omdat hierdoor een terugslag kan optreden. Onderzoek waarom de schijf is vastgelopen en tref afdoende maatregelen om de oorzaak ervan op te heffen.
d) Begin nicht met doorslijpen verwijl de schijf al in het werkstuk steekt. Wacht totdat de schijf op volle snugheid heeft bereikt en breng daarna de schijf voorzichtig terug in de snede. Wanner het elektrisch gereedschap opnieuw worden gestart verwijl de schijf al in het werkstuk steekt, kan de schijf vastlopen, omhoog lopen of terugslaan.

e) Ondersteun platen en große werkstukken om de kans op het beknellen van de schijf en terugslag te minimaliseren. Grote werkstukken neigen door te zakken onder hun eigen gewicht. U moet het werkstuk ondersteunen vlakbij de snijlijn en vlakbij derand van het werkstuk aan beiden kanten van de schijf.
f) Wees extra voorzichtig bij blind slijpen in bestaande wanden of op andereplaatsen. De uitstekende schijf kan gas- of waterleidingen, elektrische bedrading of voorwerpen die terugslag veroorzaken rake.

Veiligheidswaarschuwingen specifiek voor schuurwerkzaamheden:

a) Gebruik geen veel te grote schuurpapierschijven. Volg de aanwijzingen van de fabrikant bij uw keuze van het schuurpapier. Te groot schuurpapier dat uitsteekt tot voorbij de rand van het schuurkussen levert snijgevaar op en kan beknellen of scheuren van de schuurpapierschijf of terugslagveroorzaken.

Veiligheidswaarschuwingen specifiek voor draadborstelwerkzaamheden:

a) Wees erop bedacht dat ook tijdens normalaagebruik borsteldraden door de borstel worden rondgeslingerd. Oefen Niet te veel kracht uit op de borsteldraden door een te hoge belasting van de borstel. De borsteldraden konnen met gemak door dunne kleding en/of de huid dringen.
b) Als het gebruik van een beschemkap worden aanbevolen voor draadborstelen, zorgt u ervoor dat de draadschijf of draadborstel Niet in aanraking komt met de beschemkap. De draadschijf of draadborstel kan in diameter toenemen als gevolg van de werkbelasting en centrifugale krachten.

Aanvullende veiligheidswaarschuwingen:

1. Bij gebruik van een slijpschijf met een verzonden middengat, mag u uitsluitend met glasvezel versterkte schijven gebruiken.
2. GEBRUIK NOOIT een stenen komschijf op deze slijpmachine. Deze slijpmachine is Niet ontworpen voor dit type schijven en het gebruik ervan kan leiden tot ernstig persoonlijk letsel.
3. Let erop dat u de as, de flens (met name de montagekant) en de borgmoer nicht beschadigt. Als deutsche onderdelen beschadigd raken, kan de schijf breken.
4. Zorg ervoor dat de schijf Niet in aanraking is met het werkstuk voordat u het gereedschap hebt ingeschakeld.
5. Laat gereedschap eenijdje draaien voordat u het op het werkstuk gaat gebruiken. Controller op trillingen of schommelingen die op onjuiste montage of een slecht uitgebalanceerd schijf konnen wijzen.
6. Gebruik de aangegeven kant van de schijf om mee te slijpen.
7. Laat het gereedschap Niet ingeschakeld liggen. Bedien het gereedschap alleen wanner u het vasthoudt.
8. Raak het werkstuk Niet onmiddelijk na gebruik aan. Deze kan bijzonder heet+zijn en brandwon den op uw huid veroorzaken.

9. Volg de instructies van de fabrikant voor het juist monteren en gebruiken van de schijven zorgvuldig op. Behandel de schijven voorzichtig en berg deze met zorg op.

10. Gebruik geen afzonderlijke verloopmoffen of adapters om schuurschijven met een groot asgat aan dit gereedschap aan te passen.

11. Gebruik uitsluitend flenzen die voor dit gereed-schap+zijn bestemd.
12. Voor gereedschap waarop schijven met een geschroefd asgat dienen gemonteerd te worden, moet u ervoor zorgen dat de schroefdraad in de schijf lang genoeg zodate as helemaal erin gaat.
13. Zorg ervoor dat het werkstuk goed ondersteund is.
14. Houd er rekening mee dat de schijf nog eenijdje blijft draaien nadat het gereedschap is uitgeschakeld.
15. Indien de werkplaats uiterst warm en vochtig is, of erg verontreinigd is door geleidend stof, gebruik dan een stroomonderbreker (30 mA) om de veilighheid van de gebruiker te verzekeren.
16. Gebruik het gereedschap Niet op materialen die asbest bevatten.
17. Wanner u een doorslijpschijf gebruikt, dient u alkijd te werken met de stofvangbeschemkap die door deplaatselijke overheid worden voorgeschreven.
18. Doorslijpschijven mogen nicht aan zijwaartse druk worden blootgesteld.

BEWAAR DEZE VOORSCHRIFTEN.

WAARSCHUWING:

Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende gereedschap altijd strikt in acht. VERKEERD GEBRUK of het Niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen.

BESCHRIJVING VAN DE FUNCTIONS

LET OP:

• Zorg alsijd dat het gereedschap is uitgeschakeld en+zijn stekker uit het stopcontact is verwijderd voordat u functies op het gereedschap afstelt of controleert.

Asblokkering (Fig. 1)

LET OP:

• Druk de asblokkering nooit in verwijl de as beweegt. Hierdoor kan het gereedschap beschadigd raken.

Druk de asblokkering in om draaiing van de as te voorkomen wonneer u accessoires wilt installeren of verwijden.

Werking van de schakelaar (Fig. 2)

LET OP:

• Voordat u het gereedschap op een stopcontact aansluit, moet u altiijd controlleren of de schuifschakelaar goed werkt enaar de "OFF" positie terugkeert wanner het achterste gedeelte ervan worden ingedrukt.

Schuif de schuifschakelaar maar de "I (AAN)" positie om het gereedschap te starten. Voor continu gebruik drukt u het voorste gedeelte van de schuifschakelaar in om hem te vergrendelen.

Om het gereedschap te stoppen, druk het achechterste gedeelte van de schuifschakelaar in en schuif hem vertolgens maar de "O (UIT)" positie.

INEENZETTEN

LET OP:

• Zorg alsstijd dat het gereedschap is uitgeschakeld en zijn stekker uij het stopcontact is verwijderd alvorens enig werk aan het gereedschap uij te voeren.

Monteren van de zijhandgreep (handvat) (Fig. 3)

LET OP:

• Controller altijd of de zichhandgreep stevig bevestigd is alvorens met het werk te beginnen.

Schroef de zichhandgreep stevig vast op het gereedschap op deplaats die is afgebeeld.

Installeren of verwijderen van de beschemmkap (voor schijf met een verzonken middengat, multischijf/doorslijpschijf, diamantschijf)

Voor gereedschap met een beschemkap met een borgschoef (Fig. 4 en 5)

WAARSCHUWING:

• Bij gebruik van een slijpschijf/multischijf met een verzonken middengat, flexischijf, schijfvormige draadborstel, doorslijpschijf of diamantschijf,要去 beschermkap zodenig op het gereedschap worden gemonteerd dat de gesloten zichde van de kap.altijd maar de gebruiker is geleeker.
• Wanner u een doorslijpschijf of diamantschijf gebruikt,要去 u alkijd een beschemkap gebruiken die special ontworpen is voor gebruik met doorslijpschijven. (In sommige Europese landen kan bij gebruik van een diamantslijpschijf worden volstaan met de gewone veiligheidskap. Volg de voorschriften die in uw land gelden.)

Monteer de beschemkap zodanig dat het uitsteeksel op de beschemkapband overeenkomt met de inkeping in de kussenblokkast. Draaiervoalgens de beschemkap aan een dusdanige hoek dat deze de gebruiker beschermtijdens de werkzaamheden. Draai de schroef stevig vast.

Om de beschemkap te verwijdenen, voert u deze procedure in omgekeerde volgordeuit.

Voor gereedschap met een beschemkap voorzien van een klemhendel (Fig. 6 en 7)

Trek de hendel in de richting van de pijl nadat de schroef is losgedraaid. Monteer de beschemkap met het uitsteeksel op de beschemkap-band uitgelijnd met de inkeping in de kussenblokkast. Draai verrolgens de beschemkap 180^ . Zet vast met de schroef nadat de hendel in de richting van de pijl voor het gebruiksdoel is getrokken. De bevestigingshoek van de beschemkap kan worden veranderd met de hendel.

Om de beschemkap te verwijdenen, voert u deze procedure in omgekeerde volgordeuit.

Installeren of verwijderen van de afbraamschijf/ multischijf (accessaire)

Monteer de binnenflens op de as. Plaats de schijf/multischijf over de binnenflens en schroef de borgmoer vast op de as. (Fig. 8)

Om de borgmoer vast te draaien, dient u stevig op de asblokkering te drukken zodate as nicht kan draaien. Draaiervoivgens met de borgmoersleutel de borgmoer stevig maar rechts vast.

Om de schijf te verwijderen, voert u deze procedure in omgekeerde volgorde UIT. (Fig. 9)

BEDIENING

WAARSCHUWING:

• U dient nooit kracht op het gereedschap uit te oefenen. Het eigengewicht van het gereedschap levert voldoende druk op. Overmatige kracht of druk kan schijfbreuk veroorzaken, hetgeen gevaarlijk is.
• Vervang ALTIJD de schijf indien het gereedschap tijdens het slijpen op de grond is gevallen.
• Bots of stool de slijpschijf NOoit gegen het werkstuk.
• Zorg dat de schijf Nietteringgkaatst of blijft hangen, vooral bij het bewerken van hoeken, scherpe randen, enz. Dit kan namelijk verlies van controle over het gereedschap en terugslagveroorzaken.
• Gebruik het gereedschap NOOIT met houtzaagbladen of andere zaagbladen. Bij gebruik op een slijpmachine veroorzaken zaagbladen vaak terugslag en controleverlies, met persoonlijke verwonding als möglichk gevolg.

LET OP:

• Schakel na het gebruik het gereedschap uit en wacht totdat de schijf volledig tot stilstand is gekomen alvorens het gereedschap neer te leggen.

Slijpen en schuren (Fig. 10)

Houd het gereedschap ALTIJD goed vast met de ene hand op het gereedschapshuis en de andere op de zijhandgreep. Schakel het gereedschap in enzet de slijpof schuurschijf op het werkstuk.

Houd normal de rand van de slijp- of schuurschijf bij een hoek van ongeveer 15 graden ten opzichte van het werkstukoppervlak.

Bij gebruik van een neue schijf mag u deze aanvankelijk nicht in de richting B gebruiken, waar dat de schijf anders in het werkstuk zal snijden. Wanner de rand van de schijf door gebruik rond geworden is,kest u de schijf zowel in richting A als in richting B gebruiken.

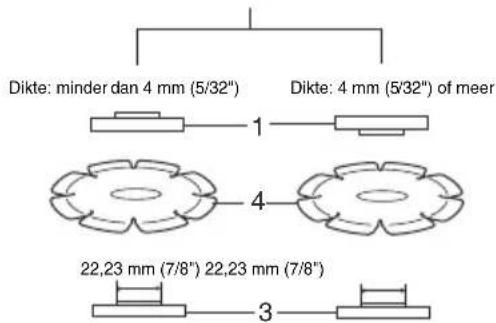

Gebruik met doorslijpschijf/diamantschijf (optionele accessoire) (Fig. 11)

De montagerichting van de borgmoer en binnenflens verschift afhankelijk van de dikte van de schijf. Raadpleeg het onderstaande overzicht.

100 mm (4")

Doorslijpschijf

Diamantschijf

1. Borgmoer

2. Doorslipschijf

3. Binnenflens

4. Diamantschijf

115 mm (4 - 1/2") / 125 mm (5")

Doorslijpschijf Diamantschijf

1. Borgmoer

2. Doorsliipschijf

1. Binnenflens

2. Diamantschijf

WAARSCHUWING:

• Wanner u een doorslijpschijf of diamantschijf gebruikt,要去 u alkijd een beschemkap gebruiken die special ontworpen is voor gebruik met doorslijpschijven. (In sommige Europese landen kan bij gebruik van een diamantslijpschijf worden volstaan met de gewone veiligheidskap. Volg de voorschriften die in uw land gelden.)
• Gebruik NOOIT een doorslijpschijf om zijdelings mee te slijpen.
• Laat de schijf Niet vastlopen en oefen geen buitensporige druk uit. Probeer Niet een buitensporig diepe snede te slijpen. Een te große kracht op de schijf verhoegt de belasting en de kans dat de schijf in de snede verdraait of vastloopt, waardoor terugslag kan optreten, de schijf kan breken of de motor oververhit kan raken.
• Begin nicht met doorslijpen verwijl de schijf al in het werkstuk steekt. Laat de schijf eerst de volle snugheid bereiken en breng daarna de schijf voorzichtig in de snede door het gereedschap waar voren over het werkstukoppervlak te bewegen. Wanner het elektrisch gereedschap worden gestart verwijl de schijf al in het werkstuk steekt, kan de schijf vastlopen, omhoog lopen of terugslaan.
• Tijdens het doorslijpen mag u nooit de hoek van de schijf veranderen. Door zijdelingse druk uit te oefenen op de schijf (zoals bij schuren), zal de schijf barsten en breken waardoor ernstig persoonlijk letsel worden veroorzaakt.
• Een diamantschijf moet haaks op het door te slijpen werkstuk worden gezruikt.

ONDERHOUD

LET OP:

• Zorg alsijd dat het gereedschap is uitgeschakeld enarend stekker uit het stopcontact is verwijderd alvorens te beginnen met inspectie of onderhoud.
• Gebruik nooit benzine, wasbenzine, thinner, alcohol en dergelijke. Hierdoor het verkleuring, verrormingen en barsten worden veroorzaakt.

Houd het gereedschap en+zijn luchtopeningen alkijdschoon. Reinig de luchtopeningen van het gereedschapregelmatig of telkens wonneer ze verstopt beginnen te raken.(Fig.12)

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te verzekeren, dienen alle reparations, inspectie en verranging van koolborstels, en alle andere onderhoudswerkzaamheden of afstellingen te worden uitgevoerd door een erkend Makita servicecentrum, en dit uitsluitend met gebruik van originele Makita verrangingsonderdelen.

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing worden beschreiben. Het gebruik van andere accessoires of hulpstukken kan gevaar voor personlijke verwonding opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor het gespecifieerde doel.

Wenst u meer informatie over deze accessoires, neem dan contact op met het dichtstbijzijnde Makita servicecentrum.

• Beschermkap (schijfkap) Voor schijf met een verzonden middengat/multischijf
• Beschemkap (schijfkap) Voor doorslijpschijf/diamantschijf
• Afbraamschijven
• Doorslijpschijven
• Multischijven
  Diamantschijven
• Komvormige draadborstels
  Draadborstel 85
  Schuurschijven
  Binnenflens
  Borgmoer Voor schijf met een verzonken middengat/ doorslijpschijff/multischijf/diamantschijf
  Borgmoer Voor schuurschijf
  Borgmoersleutel
  Zijhandgreep

OPMERKING:

• Sommige van de onderdelen in deze lijst+kennen bijgeleverd zijn als standard-accessoires. Deze accessoires+kennen per land verschillend zijn.

ENG905-1

Geluidsniveau

De typisch, A-gewogen geluidsniveauaus vastgesteld volgens EN60745:

Model 9564H, 9565H

De totaalwaarde van de trillingen (triaxiale vectorsom) vastgesteld volgens EN60745:

Model 9564H

Toepassing: vlak slijpen met de normale zichhandgreep

Trillingsemissie (a_h,AG):8,5m / s^2

Onnauwkeurigheid (K): 1,5 m/s²

Toepassing: vlak slijpen met de trillingsbestendige zijhandgreep

Trillingsemissie (a_n,AG):8,0m / s^2

Onnauwkeurigheid (K): 1,5 m/s²

Toepassing: schuren met schijf

Trillingsemissie (a_h,DS) : 2,5 m/s² of lager

Onnauwkeurigheid (K): 1,5 m/s²

Model 9565H

Toepassing: vlak slijpen met de normale zichhandgreep

Trillingsemissie (a_h,AG) : 9,0 m/s²

Onnauwkeurigheid (K): 1,5 m/s²

Toepassing: vlak slijpen met de trillingsbestendige bijhandgreep

Trillingsemissie (a_h,AG) : 7,5 m/s2

Onnauwkeurigheid (K): 1,5 m/s²

Toepassing: schuren met schijf Trillingsemissie (a_h,DS):2,5m / s^2 of

Onnauwkeurigheid (K): 1,5 m/s²

ENG902-1

• De opgegeven trillingsemissiewaarde is gemeten volgens de standardtestmethode en kan worden gebruikt om dit gereedschap te vergelijkken met andere gereedschappen.
• De opgegeven trillingsemissiewaarde kan ook worden gebruikt voor een beordeling vooraf van de blootstelling.
• De opgegeven trillingssemissiewaarde worden gebrukt bij veel toepassingen van het elektrisch gereedschap. Echter, indien het elektrisch gereedschap worden gebrukt bij andere toepassingen, dan kan de trillingssemissiewaarde andersহn.

WAARSCHUWING:

• De trillingsemissieijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap worden gebruikt.
• Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de operator die zich gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscylclus, zoals de tijsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijsduur).

Alleen voor Europese landen

EU-Verklaring van Conformiteit

Makita verklaart hierbij dat de volgende machine(s):

Aanduiding van de machine:

Haakse slijpmachine

Modelnr./Type: 9564H, 9565H

Voldoen aan de volgende Europese richtlijnen: 2006/42/EU

Ze zijn gefabriceerd in overeenstemming met de vol-gende norm of genormaliseerde documenten:

EN60745

Het technisch documentatiebestand volgens 2006/42/EU is verkrijgbaar in:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgie

31.12.2013

Yasushi Fukaya

Director

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgie
