GEBRUIKSAANWIJZING WTSLF1EU FireAngel

• Zorg ervoor dat deze locatieschakelaar wordt geïnstalleerd conform de installatie- instructies.

• Lees voorafgaand aan het installeren van dit product alle installatie-instructies. FUNCTIES

• Wi-Safe 2 technologie maakt een draadloze koppeling tussen andere Wi-Safe 2 producten mogelijk.

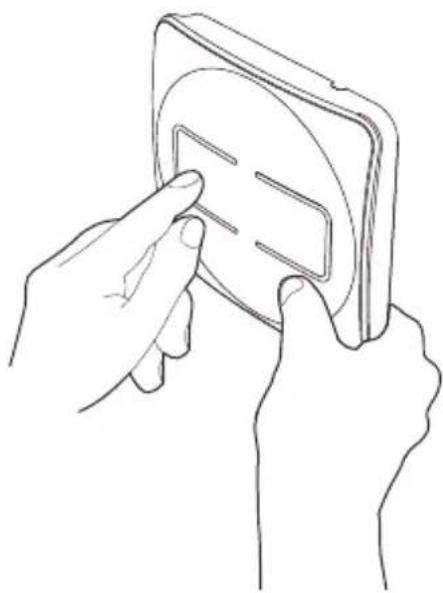

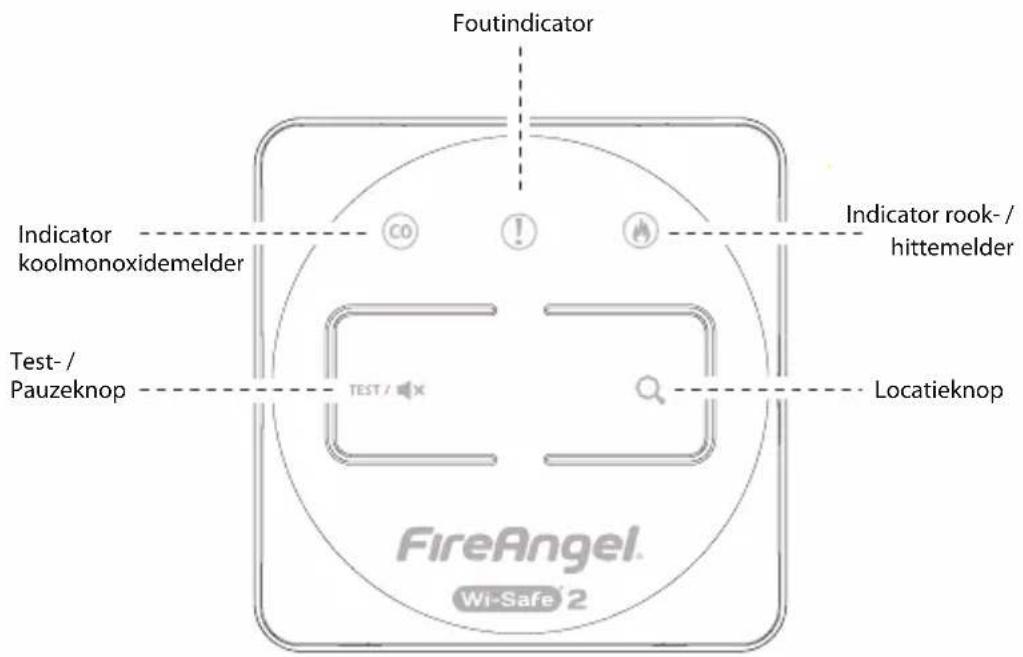

• Met de Test- / Pauzeknop kunt u eenvoudig alle draadloos gekoppelde melders in een netwerk, regelmatig testen. Een druk op de Pauzeknop vermindert de gevoeligheid van de koolmonoxidemelder voor maximaal 10 minuten, tenzij er koolmonoxide is ontdekt. In dat geval kunt u onderstaande ‘Locatie’ functie gebruiken om de melder te lokaliseren die koolmonoxide heeft gedetecteerd.

• Met de locatieknop zet u alle melders op pauze tijdens een alarmsituatie, behalve de geactiveerde melder. Tijdens een foutmelding kunt u met deze functie de melder, die de fout veroorzaakt, lokaliseren.

• 5 jaar garantie.72 WAARSCHUWING: Om verwondingen te voorkomen dient deze locatieschakelaar veilig aan de muur bevestigd te worden, conform de installatie-instructies. De wandhouder voor de locatieschakelaar aan de muur bevestigen:

• Zorg ervoor dat u alle meegeleverde schroeven gebruikt, omdat deze speciaal gekozen zijn om bij dit product te gebruiken. Boor gaten in de muur en stop geschikte pluggen in de gaten. Schroef de wandhouder voor de locatieschakelaar op zijn plaats.

DE LOCATIESCHAKELAAR ACTIVEREN

Om de locatieschakelaar te activeren dient u de blokkeerclip te verwijderen door deze uit de locatieschakelaar te trekken. Bij het activeren van de locatieschakelaar moeten alle drie LED-lampjes tegelijkertijd twee maal knipperen om aan te geven dat alles werkt. Op het moment dat de melder eenmaal is geactiveerd moet u deze koppelen met het draadloze netwerk, alvorens u hem vastzet op de wandhouder.73 Draadloze Onderlinge Koppeling Wi-Safe 2 apparaat Wi-Safe 2 Locatie schakelaar : test, pauze en locatie

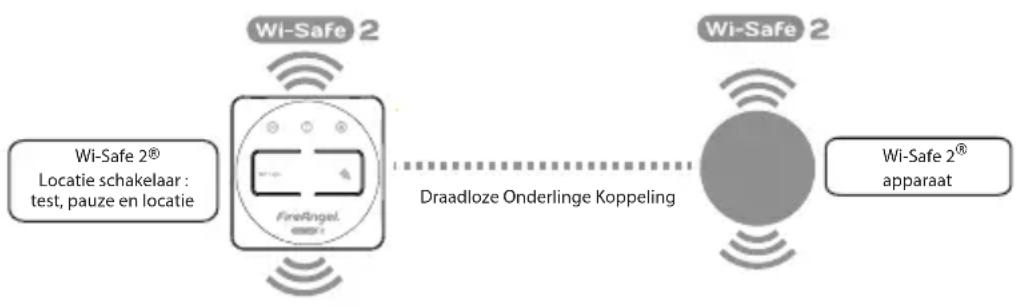

DRAADLOZE ONDERLINGE KOPPELING De locatieschakelaar is ontworpen voor gebruik als een externe interface tussen maximaal 49 producten binnen de Wi-Safe 2 productenserie. De locatieschakelaar kan gebruikt worden om alle melders in het Wi-Safe 2 netwerk te testen, op pauze te zetten en om alarm te lokaliseren. Hij is niet ontworpen om te communiceren met andere draadloze melders uit een andere serie of van andere fabrikanten. De locatieschakelaar dient ‘ingeleerd’ of gekoppeld te worden om te kunnen communiceren met alle melders in het netwerk. Wi-Safe 2 maakt draadloze communicatie met elk ander product met Wi-Safe 2 technologie mogelijk. Wanneer een melder rook, hitte of koolmonoxide detecteert, zendt de melder een draadloos signaal naar alle gekoppelde melders, waardoor er een reactie ontstaat in het hele netwerk.74

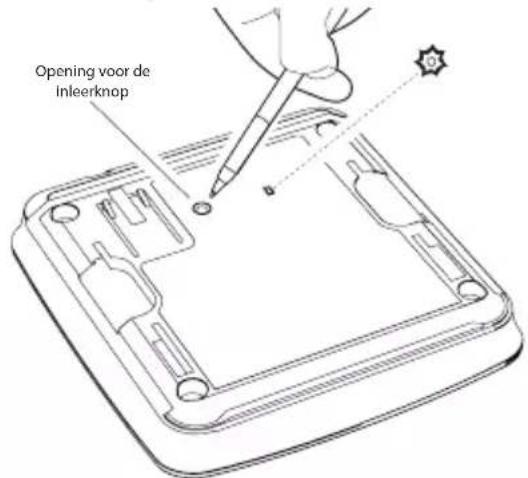

1. Gebruik bijvoorbeeld een pen en druk kort

op de ‘learn’ knop aan de achterkant van de locatieschakelaar en laat deze weer los. Het rode LED-lampje naast de ‘learn’ knop zal kort knipperen en vervolgens ongeveer 5 seconden gaan branden. Opening voor de inleerknop

2. Gedurende deze 5 seconden dient u kort de

testknop op een melder die al in het netwerk zit in te drukken om draadloos te koppelen. De melder laat een geluid horen, dat bestaat uit 2 series van drie harde piepen.

3. Het rode LED-lampje op de achterkant van

de locatieschakelaar zal knipperen om aan te geven dat deze succesvol is ‘ingeleerd’. Als de testknop niet snel genoeg wordt ingedrukt, zal het ‘inleer’-proces mislukken. Als dit gebeurt, herhaal dan het proces. De locatieschakelaar telt als één melder binnen het netwerk. Als de schakelaar achteraf wordt aangebracht, zijn in het bestaande netwerk maximaal 49 melders mogelijk.

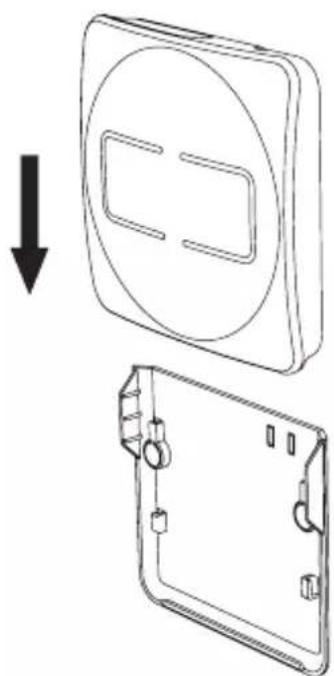

4. Rond de installatie af door de

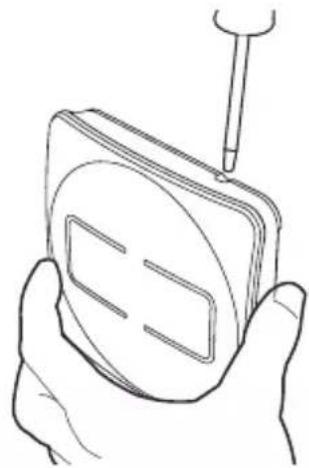

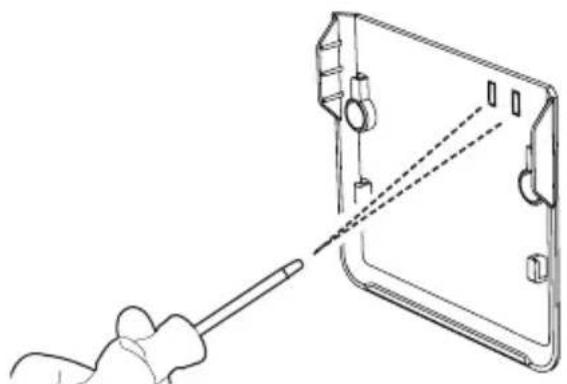

locatieschakelaar op de wandhouder te schuiven, totdat hij op zijn plaats klikt. De locatieschakelaar is nu onderdeel van het gehele netwerk.75 Bovenstaande methode gaat ervan uit dat u uw netwerk van melders al heeft geïnstalleerd, voordat u uw locatieschakelaar installeert. Als u uw locatieschakelaar als eerste wilt installeren, kunt u uw rook-, hitte- en koolmonoxidemelder hierop inregelen door de instructies in de handleiding van uw melder te volgen. Gebruik daarbij de locatieschakelaar als melder 1 en houd de testknop van de locatieschakelaar ten minste 2 seconden ingedrukt. DE LOCATIESCHAKELAAR BESCHERMEN TEGEN SABOTAGE Voer deze actie niet uit voordat alle melders draadloos met elkaar zijn gekoppeld. De locatieschakelaar is voorzien van een anti- sabotage functie die ervoor zorgt dat deze niet van de muur verwijderd kan worden. Om deze functie te gebruiken dient u de twee afdekplaatjes bovenaan de rechterkant van76 Steek een kleine schroevendraaier in het gat bovenaan de rechterkant van de locatieschakelaar totdat hij niet verder kan. Dit ontkoppelt het slot. Schuif de locatieschakelaar vervolgens voorzichtig omhoog om hem van de wandhouder los te maken. de wandhouder met een schroevendraaier te verwijderen, terwijl u ondertussen de wandhouder volledig ondersteunt. Als de rest van de installatie is afgerond en de locatieschakelaar vastzit op de wandhouder, kan hij alleen verwijderd worden door de volgende methode te gebruiken:77 HET ALARMSYSTEEM TESTEN Druk op de Test- / Pauzeknop om te controleren of de locatieschakelaar op de juiste wijze functioneert. Hierdoor wordt een test van drie minuten geactiveerd. Alle melders in het netwerk moeten afgaan. Om de test af te breken drukt u nogmaals op de Test- / Pauzeknop. Deze test moet wekelijks uitgevoerd worden. Door op te testknop van de locatieschakelaar te drukken, ontstaat veel RF-verkeer. Moet u deze functie meerdere keren gebruiken, wacht dan 5 minuten om het netwerk tot rust te laten komen. GEBRUIKSAANWIJZING78 FUNCTIONALITEIT Functie Omschrijving Testknop / Pauzeknop Testknop Hiermee kunt u alle draadloos gekoppelde melders testen vanuit één centrale locatie. Pauzeknop Deze zet alle draadloos gekoppelde rook- en hittemelders op pauze en vermindert de gevoeligheid gedurende maximaal 10 minuten. Locatieknop Deze zet alle draadloos gekoppelde melders op pauze, behalve de melder die de koolmonoxide / rook heeft gedetecteerd. Indicator rook- / hittemelder Deze geeft aan dat een rook- / hittemelder is geactiveerd. Koolmonoxide-indicator. Deze geeft aan dat een koolmonoxidemelder is geactiveerd. Fout indicator Deze geeft aan dat er een fout is opgetreden in de locatieschakelaar of in een van de melders binnen het netwerk.79 LOCATIEKNOP Wanneer de melders afgaan en er een alarmindicator knippert, maar er geen zichtbaar gevaar is, zal een druk op de locatieknop ( ) het geluid van alle draadloos gekoppelde melders uitzetten, behalve dat van de geactiveerde melder die rook, hitte of koolmonoxide heeft gedetecteerd. Na twee minuten zal het systeem weer normaal gaan functioneren en de melders blijven afgaan zolang er rook / hitte of koolmonoxide aanwezig is. Om het lokaliseren van de melder eenvoudiger te maken, kan de locatieschakelaar worden verwijderd van de wandhouder en meegenomen worden door het pand. Daardoor kunt u de ‘Locatie’ of ‘Test’ knop indrukken terwijl u van kamer naar kamer gaat. PAUZEKNOP Wanneer de melders afgaan en er een rookalarmindicator knippert, maar er geen zichtbaar gevaar is, zal een druk op de pauzeknop ( ) het geluid van alle draadloos gekoppelde melders uitzetten en de systeemgevoeligheid gedurende maximaal 10 minuten verminderen. Als er overmatige rook wordt gedetecteerd zal de pauzefunctie niet werken. De indicator zal blijven knipperen, totdat de rook verdwijnt. Let op: Een melder kan niet door middel van de locatieschakelaar op pauze gezet worden als er koolmonoxide is gedetecteerd. De ‘Locatie’ functie zal u echter in staat stellen om uit te zoeken welke koolmonoxidemelder het alarm heeft geactiveerd. ALARM GEHEUGEN Als één van de indicatoren van de melders elke 10 seconden knippert, geeft dat aan dat een rookmelder, hittemelder of koolmonoxidemelder op een eerder moment is geactiveerd. Door op de locatieknop te drukken ( ) gaan de LED’s uit en geeft de geactiveerde melder een geluidssignaal af, zodat u de oorzaak van het probleem kunt onderzoeken. U kunt meerdere malen op de locatieknop ( ) drukken totdat de80 geactiveerde melder is geïdenticeerd (volledig compatibel met de FireAngel Wi-Safe 2 rook-*, hitte- en koolmonoxidemelders). NB: alleen de recentste alarmmelding wordt weergegeven. Als eerder zowel een koolmonoxide- als een rook-/hittemelder zijn geactiveerd, gaan beide ledlampjes branden, maar de koolmonoxidemelder krijgt altijd voorrang en alleen het alarmsignaal van deze melder is te horen. Een alarmsignaal mag nooit worden genegeerd. Als er aanwijzingen zijn voor een noodsituatie moet dit nader worden onderzocht. *Niet compatibel met de varianten WST-630 / ST-630. FOUTMELDING Als de oranje fout-LED en een rode alarm- LED knipperen, betekent dit dat er een fout is opgetreden bij een melder in het netwerk. Om de defecte melder te identiceren, drukt u op de locatieknop. Als de defecte melder een uniek ‘SOS’-geluidssignaal afgeeft, gaat u door met de stappen onder ‘A’ hieronder. Als er geen SOS-signaal te horen is, gaat u door met ‘B’ hieronder. A. Als u de geactiveerde melder niet kunt vinden, wacht dan 2 minuten en druk vervolgens nogmaals op de locatieschakelaar om de plaats van de melder te bepalen. Verwijder de melder die het waarschuwingssignaal geeft. Leer de melder «uit» het netwerk uit met behulp van de punt van een balpen in het ronde inleergat aan de achterkant van de melder. Druk de inleerknop kort in, laat hem los, druk hem daarna opnieuw in en houd hem vast. De rode LED blijft gedurende dit proces branden. Wanneer de rode LED uitgaat, laat u de knop los, hij knippert daarna twee keer gevolgd door drie keer knipperen om aan te geven dat het uitleren van de melder uit het netwerk is geslaagd.81 Reorganiseer het netwerk zoals beschreven op de volgende pagina. De LED’s waarmee een storing wordt aangegeven stoppen nu met knipperen en de defecte melder kan wanneer nodig worden vervangen door een nieuwe melder. B. Controleer of alle melders op de montageplaat zijn bevestigd en geactiveerd. Als er geactiveerde melders zijn, schakelt u de storing uit door twee keer op de locatieknop te drukken. EEN NETWERK HERORGANISEREN Als u melders hebt uitgeleerd en vervolgens hebt vervangen of verwijderd, kunt u uw netwerk ‘herorganiseren’ om de netwerkprestaties te verbeteren. Hiervoor drukt u op de locatieknop en houdt u hem 5 seconden ingedrukt. De Locatieschakelaar gaat nu in ‘Herorganisatiemodus’, in deze modus geven de LED’s een serie itsen af. De tijd die dit proces in beslag neemt hangt af van het aantal unit in het netwerk. Nadat bij een succesvol proces de herorganisatie is voltooid, keert de Locatieschakelaar terug naar stand-by modus en knipperen er geen LED’s. Als de herorganisatie niet is geslaagd en er nog steeds LED’s knipperen (alle 3 LED’s knipperen tegelijk ( + + ) 3 keer, daarna een vierde keer ( + alleen), herhaald), dient u de ‘Herorganisatiemodus’ te verlaten. Om deze modus te verlaten houdt u de locatieknop 5 seconden ingedrukt, daarna wacht u 5 minuten en herhaalt u het bovenstaande proces. Alvorens het netwerk te reorganiseren, moet u het testen door op de testknop van een van de melders te drukken en na te gaan of alle melders piepen/knipperen. Dit is belangrijk om te controleren of alle melders op elkaar reageren82 en om te voorkomen dat door het reorganiseren gewenste melders worden uitgeschakeld. Als een van de werkende melders zich buiten het bereik van het netwerk bevindt, controleer dan de bevestigingsplaats van de melder en pas die aan en/of bevestig een extra melder, zodat meldingen worden doorgegeven.

ALS HET ALARM AFGAAT

Negeer nooit een alarm. In geval van brand: evacueer het pand en bel de brandweer. Als de bron van het alarm niet meteen duidelijk is, controleer dan welke indicator brandt op de locatieschakelaar. Wanneer de CO-indicator knippert:

• Blijf kalm en open deuren en ramen om het pand te ventileren.

• Stop het gebruik van brandstof verbruikende apparaten en zorg er, indien mogelijk, voor dat ze uitgeschakeld zijn.

• Evacueer het pand en laat deuren en ramen open.

• Bel uw gasleverancier of leverancier van andere brandstof op hun nummer voor noodgevallen; bewaar het telefoonnummer op een zichtbare plaats.83 LED’s Koolmonoxide: rode LED Rook: rode LED / Hitte: rode LED Foutmelding: oranje LED Status Actie vereist Knippert 10 seconden, elk uur Knippert 10 seconden, elk uur Knippert 10 seconden, elk uur De locatieschakelaar is geen onderdeel van een netwerk. Kijk in de ‘Draadloze Koppeling’ paragraaf om de locatieschakelaar ‘in te leren’ in het netwerk. Knippert snel iedere seconde Alarm: Er is een koolmonoxidelek gedetecteerd. Blijf kalm en open deuren en ramen om het pand te ventileren. Knippert snel iedere seconde Alarm: Er is rook / hitte gedetecteerd. Blijf kalm en evacueer het pand. Knippert om de 5 seconden Batterij is bijna leeg of de levensduur. Verwijder de batterijen en vervang ze door nieuwe batterijen uit de lijst van aanbevolen batterijen. Knippert snel Het apparaat functioneert niet goed, en dient te worden vervangen. Neem contact op met Technische Ondersteuning op: 0800 311 111184 Koolmonoxide: rode LED Rook: rode LED / Hitte: rode LED Foutmelding: oranje LED Status Actie vereist Alle 3 LED’s knipperen tegelijk ( + + ) 3 keer, daarna een vierde keer (alleen + ). Dit knipperpatroon herhaalt zich. Dit geeft aan dat de ‘Herorganisatiemodus’ niet is geslaagd. Om de ‘Herorganisatiemodus’ te verlaten houdt u de locatieknop 5 seconden ingedrukt, daarna wacht u enkele minuten en houdt u de locatieknop opnieuw 5 seconden ingedrukt om de ‘Herorganisatiemodus’ opnieuw te starten. De koolmonoxide-indicator of de rook- / hitte-indicator knippert om de 10 seconden Dit geeft aan dat een van de melders op een eerder moment is geactiveerd. Kijkt u in de ‘Locatie’ paragraaf van deze handleiding. De koolmonoxide-indicator of de rook- / hitte-indicator knippert Knippert elke seconde twee keer Er is een fout opgetreden in een melder in het netwerk. Raadpleeg: ‘Traceren van een defecte melder in het netwerk”85 PROBLEMEN OPLOSSEN Probleem Oplossing Er gaan geen lampjes branden wanneer ik op een willekeurige knop op de locatieschakelaar druk Wanneer er geen alarm of foutmelding is, gebeurt er niets als u op de locatieknop drukt, Dit kan aangeven dat de locatieschakelaar nog niet succesvol is ingeleerd, zie paragraaf ‘Inleren’ van de locatieschakelaar’. Er gebeurt niets wanneer ik op de testknop druk Dit geeft aan dat de locatieschakelaar nog niet succesvol is ingeleerd, zie paragraaf ‘inleren’ van de locatieschakelaar ‘. Kan de locatieschakelaar niet van zijn wandhouder verwijderen U moet de afsluitpennetjes ontkoppelen. Kijk in de ‘De locatieschakelaar sabotagebestendig maken’ paragraaf. Functioneert de Locatieschakelaar niet op juiste wijze, vraag dan de producent om advies en neem contact op met Technical Support via 0800 311 1111 of klantenservice@fireangel.nl.86 WTSL-compatibiliteitsschema Functie WST-630 (Modellen van vóór 2014) WST-630 (Modellen vanaf 2014)

WHT-630 W2-CO-10X WSM-F-1 WHM-F-1

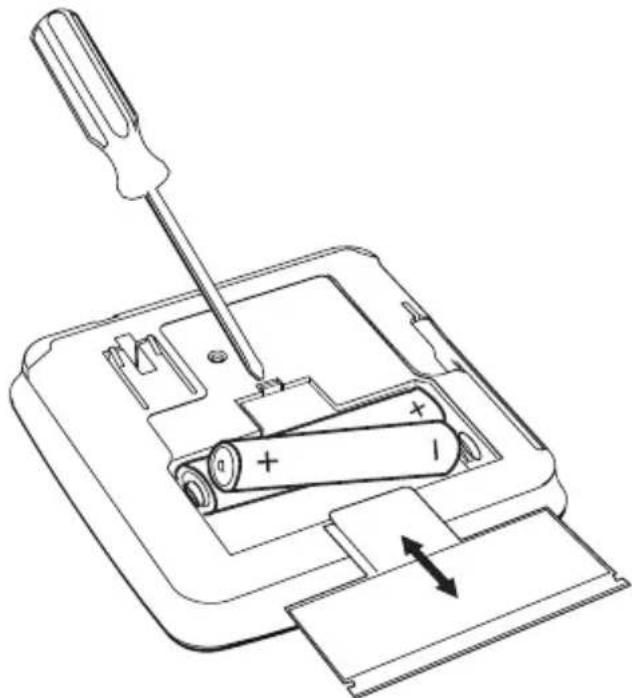

Test Pauze Alarm geheugen Locatie Locatie (‘SOS’ geluidssignaal afgeeft) Reorganiseren87 VERVANGING VAN DE BATTERIJEN BELANGRIJK: De batterijen kunnen uitsluitend worden vervangen door de volgende batterijen: Andere dan de aanbevolen batterijen kunnen een negatieve invloed hebben op de werking van de locatieschakelaar Alkaline type: Energizer E91 Duracell MN1500bB Panasonic ProPower LR6 Gebruik een schroevendraaier om de batterijklep te verwijderen. Verwijder de batterijen en vervang ze door nieuwe batterijen uit de lijst van aanbevolen batterijen. Zorg ervoor dat de plus en de min van de batterijen in de juiste richting wijzen. Plaats de batterijklep weer terug. Test de locatieschakelaar na het vervangen van de batterijen.88 ONDERHOUD Verwachte levensduur van de batterij: 3,5 jaar Verwachte levensduur van het product: 10 jaar Garantie: 5 jaar WAARSCHUWING: De hierboven vermelde levensduur van de batterij is bij normaal gebruik. In het geval dat een storing in het netwerk van rook- , hittemelders of koolmonoxidemelders door de LED’s, op de WTSL-F-EUwordt aangegeven, raden wij om passende maatregelen te nemen. Dit in overeenstemming met de richtlijnen in de gebruikershandleiding. In belang van persoonlijke veiligheid, dient u altijd maatregelen te nemen om gevaarlijke situaties te voorkomen. Als u niet direct maatregelen neemt, blijven de LED’s geactiveerd en knipperen. De batterijen zijn dan eerder leeg als in de handleiding staat vermeld! Deze locatieschakelaar functioneert, indien op juiste wijze onderhouden, als een externe interface met de draadloze melders in uw woning:

• Hou de locatieschakelaar stofvrij door (indien nodig) de behuizing te stofzuigen met een zachte borstelkop.

• Gebruik nooit schoonmaakmiddelen bij het reinigen van de locatieschakelaar. Veeg deze gewoon af met een licht bevochtigde doek.

• Verf de locatieschakelaar niet.

• Spuit niet met een spuitbus op of nabij de locatieschakelaar.

• Gebruik geen producten op basis van oplosmiddelen nabij de locatieschakelaar.

• Probeer uw locatieschakelaar niet te repareren.

• Verwijder geen schroeven en open de behuizing van uw locatieschakelaar niet. Elke poging om dat te doen kan een storing veroorzaken en maakt de garantie ongeldig.89 VERWIJDERING Afgedankte elektrische apparaten mogen niet met het huisvuil worden weggegooid. Recycle het apparaat indien daarvoor voorzieningen zijn. Vraag uw plaatselijke overheid, uw winkelier of onze technische dienst om advies over het recyclen/weggooien, want dit kan regionaal verschillen. De batterijen moeten voor het verwijderen van de lokatieschakelaar verwijderd worden. De batterijen en de lokatieschakelaar dienen beide via uw milieupark verwijderd te worden. WAARSCHUWING: Niet proberen te openen - niet verbranden. WAARSCHUWING: Wanneer uw locatieschakelaar is gevallen of beschadigd, verwijdert u deze dan uit voorzorg uit het gebouw en neemt u contact op met Technische Ondersteuning op: 0800 311 1111 of klantenservice@ fireangel.nl. GARANTIE Sprue Safety Products garandeert de oorspronkelijke koper dat de bijgevoegde locatieschakelaar vrij is van gebreken in materiaal en vakmanschap bij normaal particulier gebruik en onderhoud gedurende een periode van 5 jaar vanaf de datum van aankoop. Sprue Safety Products Ltd zal het apparaat kosteloos vervangen tijdens de 5 jaar vanaf de datum van aankoop, op voorwaarde dat het wordt teruggegeven aan de leverancier met bewijs van aankoop. De garantie op een vervangende WTSL-F-1EU alarm, zal duren voor de rest van de periode van de oorspronkelijke garantie met betrekking tot het locatieschakelaar oorspronkelijk gekocht - dat is vanaf de oorspronkelijke datum van aankoop en niet vanaf de datum van ontvangst van het vervangende product. Sprue Safety Products Ltd behoudt zich het recht voor om een alternatief product dat lijkt op dat vervangen te bieden als het oorspronkelijke model is niet meer beschikbaar of in voorraad. Deze garantie geldt voor de oorspronkelijke aankoper van de oorspronkelijke datum van aankoop in de winkel en is niet overdraagbaar. Bewijs van aankoop is vereist. Deze garantie dekt geen schade veroorzaakt door ongelukken, verkeerd gebruik, demontage, misbruik of gebrek aan redelijke zorg van het product, of toepassingen niet in overeenstemming met de handleiding. Het heeft geen betrekking op gebeurtenissen en omstandigheden buiten Sprue Safety Products Ltd’s controle, zoals overmacht (brand, noodweer enz.). Het geldt niet voor de winkels , service centers of distributeurs of agenten. Sprue Safety Products Ltd zal geen wijzigingen aan deze garantie te herkennen door derden. Sprue Safety Products Ltd is niet aansprakelijk voor enige directe of indirecte schade veroorzaakt door de schending90 van een expliciete of impliciete garantie. Behalve voor zover toegestaan door de toepasselijke wetgeving, is elke impliciete garantie van verkoopbaarheid of geschiktheid voor een bepaald doel in duur beperkt tot 5 jaar. Deze garantie heeft geen invloed op uw wettelijke rechten. Behalve in geval van overlijden of lichamelijk letsel, is Sprue Safety Products Ltd is niet aansprakelijk voor enig verlies van gebruik, schade, kosten of boetes met betrekking tot dit product, voor alle verlies, schade of indirecte of gevolgschade kosten die door u of een andere gebruiker van dit product zijn opgelopen. Als een vervanging onder garantie vereist is, retourneert u het product naar uw leverancier.
