Produkttyp	Wi-Safe 2 Funk-Alarmfernbedienung
Marke	FireAngel
Modell	WTSLF1EU
Stromversorgung	2 LR6/AA-Alkalibatterien (empfohlene Modelle: Energizer E91, Duracell MN1500, Panasonic ProPower LR6)
Voraussichtliche Batterielebensdauer	3 Jahre ± 6 Monate
Produktlebensdauer	10 Jahre
Garantie	5 Jahre
Hauptfunktionen	Test-/Stummtaste, Lokalisierungstaste, Alarmverriegelung, Leuchtanzeigen (Rauch-/Hitzewarnung, CO-Warnung, Fehler)
Funkverbindung	Wi-Safe 2, kompatibel mit bis zu 49 Netzwerkgeräten
Test-/Stummtaste	Test aller verbundenen Geräte; Stumm reduziert die Empfindlichkeit für 10 Minuten (außer bei CO-Erkennung)
Lokalisierungstaste	Schaltet alle Alarme außer dem des Auslösers ab; ermöglicht die Lokalisierung des betreffenden Geräts
Leuchtanzeige Rauch-/Hitzewarnung	Zeigt die Aktivierung eines Rauch-/Hitzemelders an
Leuchtanzeige Kohlenmonoxid (CO)-Warnung	Zeigt die Aktivierung eines CO-Melders an
Fehlerleuchtanzeige	Zeigt eine Störung an der Steuereinheit oder einem Netzwerkgerät an
Diebstahlsicherung	Ja, durch Verriegelungsstift oben rechts an der Halterung
Wartung und Reinigung	Alle 3 Monate die Abdeckung vorsichtig mit einem weichen Bürstenaufsatz absaugen; keine Reinigungsmittel oder Lösungsmittel verwenden
Sicherheit	Nicht streichen, keine Aerosole sprühen, nicht versuchen, das Gehäuse zu reparieren oder zu öffnen
Entsorgung	Nicht im Hausmüll entsorgen; gemäß geltenden Vorschriften recyceln; Batterien vor der Entsorgung entfernen
Technischer Kundendienst	Telefon: [phone], E-Mail: [e-mail]
Kompatibilität	Test-, Stumm-, Verriegelungs-, Lokalisierungs- und Neuanordnungsfunktionen kompatibel mit Wi-Safe 2-Detektoren (Modelle WST-630, WHT-630, W2-CO-10X WS, M-F-1 WHM, F-1)

Häufig gestellte Fragen - WTSLF1EU FireAngel

Wie aktiviere ich die Steuereinheit WTSLF1EU?

Ziehen Sie die Schutzlasche aus dem Gerät. Die drei Leuchtanzeigen sollten zweimal gleichzeitig blinken, um die Aktivierung zu bestätigen.

Wie verbinde ich die Steuereinheit mit dem Wi-Safe 2 Funknetzwerk?

Drücken Sie kurz die Taste 'learn' (Konfiguration) auf der Rückseite der Einheit. Die rote Leuchtanzeige blinkt und leuchtet dann etwa 5 Sekunden lang. Drücken Sie in dieser Zeit kurz die Testtaste eines Netzwerkdetektors. Der Detektor gibt zwei Serien von drei Pieptönen aus, um die Verbindung zu bestätigen.

Was tun, wenn die Steuereinheit nach der Aktivierung nicht reagiert?

Überprüfen Sie, ob die Batterien korrekt eingelegt sind und vom empfohlenen Typ (Energizer E91, Duracell MN1500, Panasonic ProPower LR6). Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Support unter 0800 940 078.

Wie verwende ich die Test-/Stummtaste?

Ein Druck auf die Test-/Stummtaste startet einen Test aller verbundenen Alarme für drei Minuten. Um den Test zu beenden, drücken Sie erneut. Im Stumm-Modus (bei einem ungefährlichen Alarm) reduziert sie die Empfindlichkeit der Detektoren für 10 Minuten, außer bei CO-Erkennung.

Wie lokaliere ich den Detektor, der einen Alarm ausgelöst hat?

Drücken Sie die Taste 'Lokalisierung'. Dadurch werden alle Alarme außer dem des Quelldetektors ausgeschaltet. Sie können die Steuereinheit auch aus der Halterung nehmen und sich von Raum zu Raum bewegen, während Sie die Taste drücken, um das Gerät zu identifizieren.

Was bedeutet eine Leuchtanzeige, die alle 10 Sekunden blinkt?

Dies zeigt an, dass ein Detektor zuvor ausgelöst wurde (Alarmspeicher). Drücken Sie die Taste 'Lokalisierung', um den betreffenden Detektor zu identifizieren. Die Anzeige erlischt und der Alarm ertönt am Quellgerät.

Wie ordne ich das Netzwerk neu, nachdem ein Detektor entfernt wurde?

Halten Sie die Taste 'Lokalisierung' 5 Sekunden lang gedrückt. Die Steuereinheit wechselt in den Neuanordnungsmodus: Die Anzeigen blinken nacheinander. Nach Abschluss kehrt die Einheit in den Standby zurück. Wenn die Neuanordnung fehlschlägt, blinken die drei Anzeigen dreimal und dann viermal; drücken Sie erneut 5 Sekunden, um abzubrechen und nach 5 Minuten erneut zu versuchen.

Wie aktiviere ich die Diebstahlsicherung der Steuereinheit?

Nachdem Sie alle Detektoren verbunden haben, entfernen Sie die beiden Abdeckplatten oben rechts an der Halterung mit einem kleinen Schraubendreher. Sobald die Einheit befestigt ist, kann sie nur durch Einführen eines Schraubendrehers in das Loch oben rechts entfernt werden, um die Verriegelung zu lösen.

Wann und wie wechsle ich die Batterien der Steuereinheit?

Wenn die Leuchtanzeige einmal alle 5 Sekunden blinkt, sind die Batterien schwach. Öffnen Sie das Fach mit einem Schraubendreher, entfernen Sie die alten Batterien und legen Sie zwei neue Alkalibatterien der empfohlenen Modelle (Energizer E91, Duracell MN1500 oder Panasonic ProPower LR6) unter Beachtung der Polarität ein. Setzen Sie den Deckel wieder auf und testen Sie die Einheit.

Was tun bei einem Kohlenmonoxid (CO)-Alarm?

Ignorieren Sie ihn nie. Bleiben Sie ruhig, öffnen Sie Türen und Fenster, schalten Sie alle Verbrennungsgeräte aus, evakuieren Sie die Wohnung und lassen Sie die Öffnungen geöffnet, und rufen Sie dann die Notrufnummer Ihres Brennstofflieferanten an.

BEDIENUNGSANLEITUNG WTSLF1EU FireAngel

Installationsanleitung & Benutzerhandbuch

Controller Modul mit Wi-Safe 2

Batteriebetriebenes Controller Modul zum Testen, Stummschalten und Lokalisieren. Sprue Safety Products Ltd erklart hiermit, dass der WTSL-F-1EU in Übereinstimmung mit den wesentlichen Anforderungen und anderer relevanter Vorschriften der Directive 2014/53/EU ist. Die Konformitätserklärung kann hier angefragt werden http://spru.es/WTSL-1EU

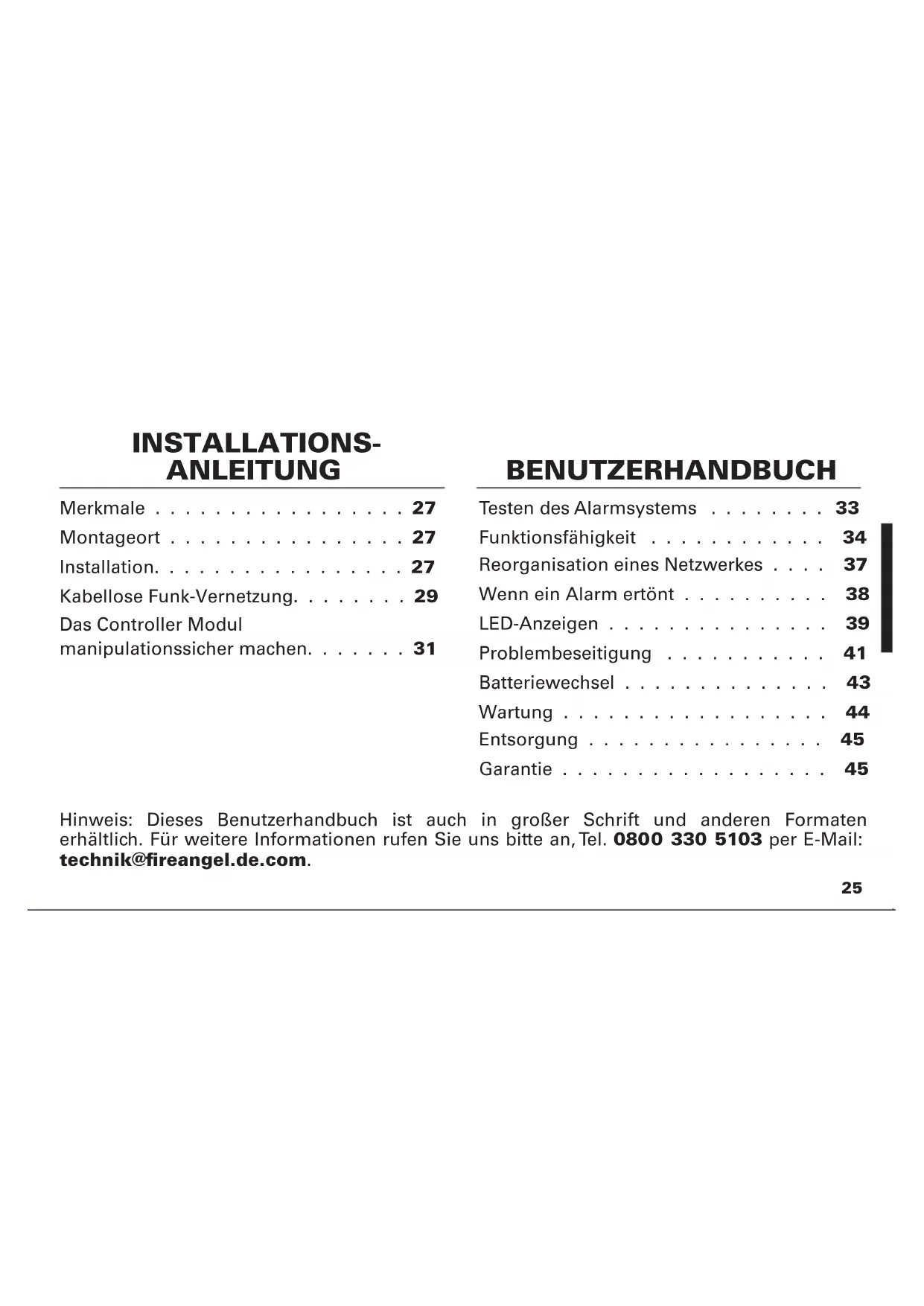

INSTALLATIONSANLEITUNG

Merkmale 27

Montageort 27

Installation. 27

Kabellose Funk-Vernetzung. 29

Das Controller Modul

manipulationssicher machen. 31

BENUTZERHANDBUCH

TestendesAlarmsystems 33

Funktionsfähigkeit 34

Reorganisation eines Netzwerkes 37

Wennei Alarmertont 38

LED-Anzeigen 39

Problembeseitung 41

Batteriewechsel 43

Wartung 44

Entsorgung 45

Garantie 45

Hinweis: Dieses Benutzerhandbuch ist auch in großer Schrift und anderen Formaten erhältlich. Für weitere Informationen rufen Sie unsitte an, Tel. [phone] per E-Mail: [e-mail].

INSTALLATIONSANLEITUNG

MERKMALE

• Wi-Safe 2 Technologie zur Herstellung einer Funkverbindung mit anderen Wi-Safe 2 Produkten.
• Mit der Test/Stummschalttaste können alle funkvernetzten Melder im Netzwerk regelmäßig getestet werden. Durch das Betätigkeiten der Stummschalttaste wird die Empfindlichkeit des Melders für 10 Minuten lang herabgesetzt, es sei dann, es wurde Kohlenmonoxid detektiert. In dieser Fall konnen Sie die Lokalisierungsfunktion verwenden, um die Alarmquelle ausfindig zu machen.
• Mit der Lokalisierungstaste konnen alle Melder stummgeschaltet werden, nur der alarmauslösende Melder bleibt aktiv. Bei einer Fehlfunktion hilft Ohnen diese Funktion in derselben Weise, den fehlerhaften Melder zu lokalisieren.
• 5 Jahre Garantie.

POSITIONIERUNG

Dieses Controller Modul ist nur für die Verwendung im privaten Wohnbereich geeignet. Es sollte an einem zugänglichen Platz an der Wand installiert werden, wo es nicht unabsichtlich in Betrieb genommen oder angestoffen werden kann. Das Controller Modul sollte in einer Höhe von ca. 1,4 m vom Boden installiert werden, um voll zugänglich zu sein.

INSTALLATION

IMMER:

• Stellen Sie sicher, dass das Controller Modul von einer kompetenten Person mit den nötigen Fertigkeiten zur Installation laut diesen Anweisungen installiert wird.
• Lesen Sie alle Installationsanweisungen, bevor Sie diesen Produkt installieren.

WARNING: Zur Vermeidung von Verletzungen muss these Controller Modul safer an der Wand gemäß den Installationsanweisungen befestigt werden.

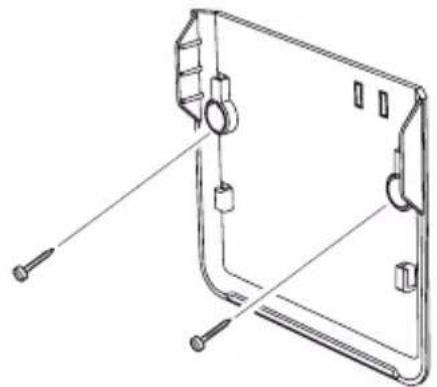

Um die Halterung an der Wand zu befestigen:

• Stellen Sieitte)sicher, dass Sie die mitgelieferten Schrauben verwenden, da diese spezifisch zur Verwendung mit thisem Produkt ausgewahlt wurden. Bohren Sie Locher in die Wand und setzen Sie passende Dubel ein. Schrauben Sie die Halterung an.

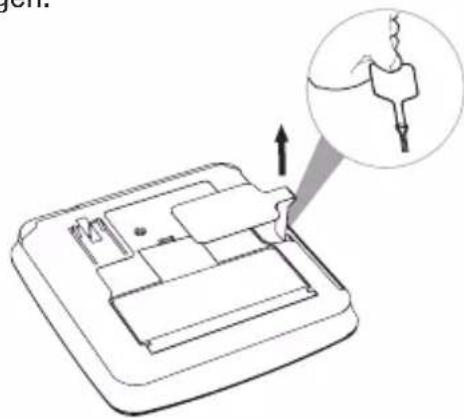

AKTIVIERUNG DES CONTROLLER MODULS

Das Controller Modul hat eine versiegelte, nicht auswechselbare Batterie. Um das Controller Modul zu aktivieren, müssen Sie die Sperrklammer entfern, indem Sie diese aus dem Melderziehen. Nach Aktivierung des Controller Moduls sollen alle drei LEDs gleichzeitig zwei Mal blinken, um ihre korrekte Funktion anzuzeigen. Wenn der Melder aktiviert ist, müssen Sie ein mit dem Funknetzwerk verbinden, bevor Sie ein an der Wandhalterung befestigen.

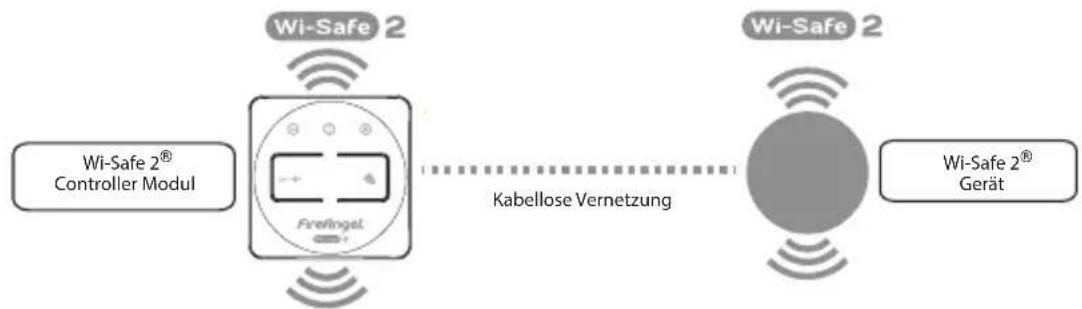

KABELLOSE FUNK-VERNETZUNG

Das Controller Modul kann als Remote-Schnittstelle für bis zu 49 Produkte der Wi-Safe 2 Produktreihe eingesetzt werden. Das Controller Modul kann zum Testen, Stummschalten und Lokalisieren aller Melder im Wi-Safe 2 Netzwerk verwendet werden. Es ist nicht dazu ausgelegt, mit funkvernetzten Meldern anderer Produktreihen oder Hersteller zuCOMMUNIZIEREN.

Das Controller Modul muss „eingelert" oder verbunden werden, bevors mit den Meldern im NetzwerkCOMMUNIZIEREN kann.

Wi-Safe 2 erlaubt die Funkkommunikation mit jedem anderen Produkt, das mit der Wi-Safe 2 Technologie ausgestattet ist. Sobald ein Melder Rauch/ Hitze/ Kohlenmonoxid erkennt, schickt das Funkmodul ein Signal an alle vernetzen Geräte, so dass eine simultane Reaktion im gesamten Netzwerk garantiert ist.

„Einlernen“ des Controller Moduls in ein Funknetzwerk:

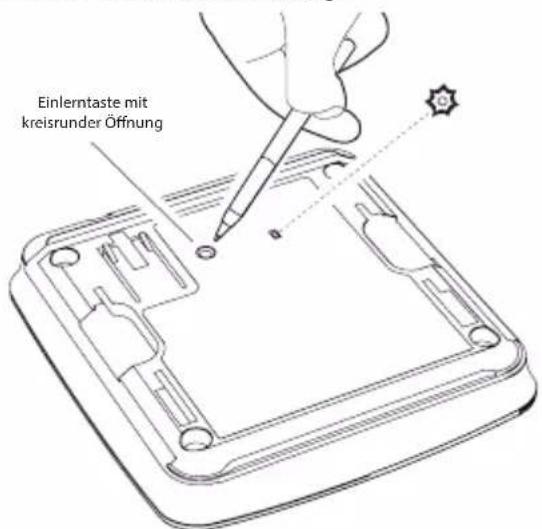

1. Drücken Sie mit einem Kugelschreiber kurz die „Einlerntaste" auf der Rückseite des Controller Moduls. Die rote LED neben der Einlerntaste blinkt zunachst kurz und leuchtet dann ca. 5 Sekunden lang.

1. In diesen 5 Sekunden müssen Sie kurz die Testtaste eines bereits im Netzwerk befindlichen Melders drücken, um die beiden per Funk zu verbinden. Der Melder gibt ein hörbares Signal aus, das aus zwei Zyklen von jeweils drei lauten Pieptōnen besteht.

2. Die rote LED auf der Rückseite des Gerats blinkt und zeigt damit an, dass das „Einlernen“ erfolgreich war. Wenn die Testtaste nicht schnell genug gedrückt wird, schlägt der „Einlern“-Prozess fehl. In dieser Fall wiederholen Sie den Prozess. Ihr Controller Modul zahlt innerhalb des Netzwerks als eine Einheit. Wenn es nachträglich installiert wird, darf das bestehende Netzwerk die Zahl von 49 Einheiten nicht überschreiben.

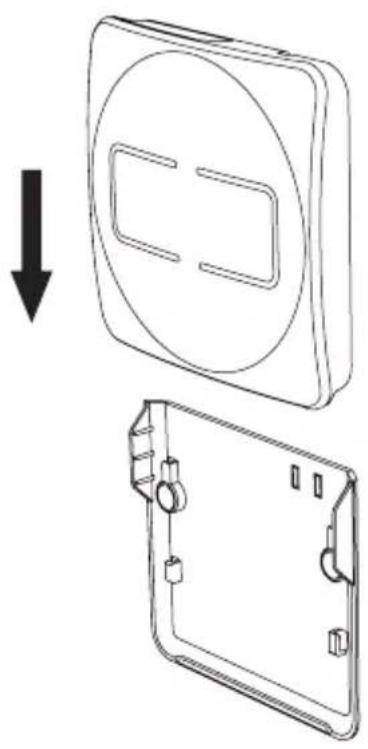

3. Zum Abschluss der Installation schieben Sie das Controller Modul einfach auf die Halterung, bis es einrastet. Das Controller Modul ist nun ein Teil des gesamten Netzwerks.

Die obige Methode setzen voraus, dass Sie bereits ein Meldernetwork installiert haben, bevor Sie Ihr Controller Modul installmenten. Wenn Sie Ihr Controller Modul zuerst installmenten wollen, können Sie ihren Rauch-, Hitze- und CO-Melder einlernen, indem Sie den Anleitungen in ihrem Melder-Handbuch folgen und das Controller Modul als Melder 1 verwenden und die Testtaste des Controller Moduls mindestens 2 Sekunden lang gedrück halten.

DAS CONTROLLER MODUL MANIPULATIONSSICHER MACHEN

Schließen Sie diesen Vorgang nicht ab, bevor Sie nicht alle Melder per Funk verbunden haben.

Das Controller Modul verfügt über eine Funktion zur Manipulationssicherheit, damit es, falls notig, nicht von der Wand entfernt werden kann.

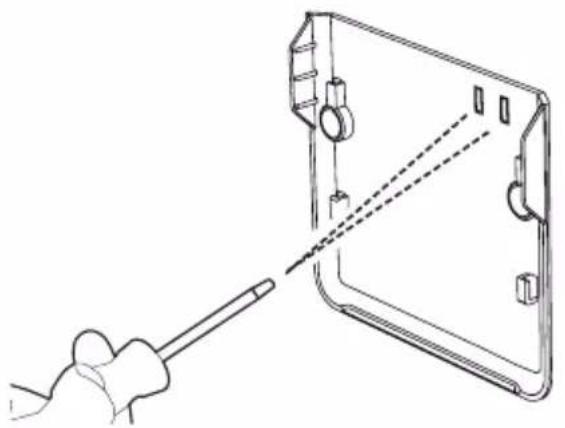

Um diese Funktion zu nutzen, müssen Sie die zwei Verschlussplatten auf der rechten Seite oben an der Halterung mit einem kleinen Schraubenzieher Herausziehen, während Sie die Halterung gleichzeitig gut festhalten.

Wenn die übrige Installation abgeschlossen und das Controller Modul auf der Halterung fixiert ist, kann es nur mehr wie folgt halten werden:

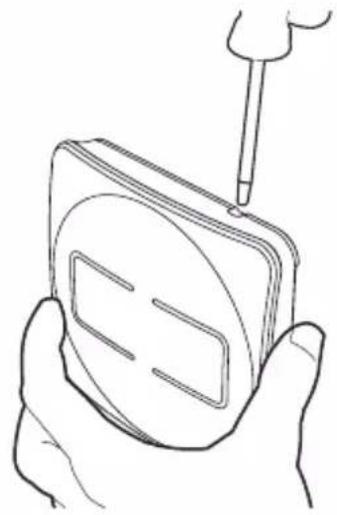

Führer Sie einen kleinen Schraubenzieher in die Öffnung an der rechten oberen Ecke des Controller Moduls ein, bis er blockiert, um die Verriegelung zu losen. Bewegen Sie danach das Controller Modul vorsichtig nach oben, um es von der Halterung abzuziehen.

BENUTZERHANDBUCH

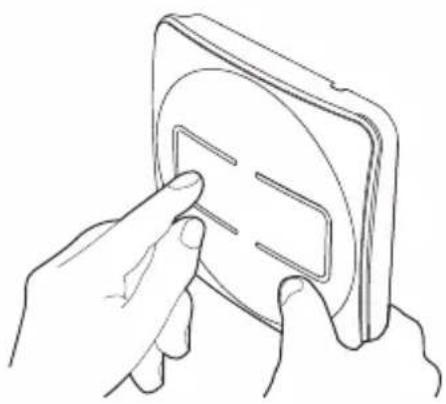

TESTEN DES ALARMSYSTEMS

Drücken Sie die Test-/Stummschalttaste zur Bestätigung des einwandfrei Betriebs des Controller Moduls. Dies leitet einen dreiminütigen Test ein. Alle Melder im Netzwerk sollen einen Signalton abgeben. Zum Beenden des Tests drücken Sie einfach nochmals die Test-/ Stummschalttaste. Diese Test solle regelmäß durchgeführt werden.

Durch Drücken der Testtaste am Controller Modul wird eine umfassende Funkkommunikation im W2 Netzwerk gestartet. Wenn Sie die Funktion mehrmals nutzen müssen, warten Sieitte bis zu 5 Minuten, bis die Funkkommunikation abgeklungen ist.

FUNKTIONSFÄHIGKEIT

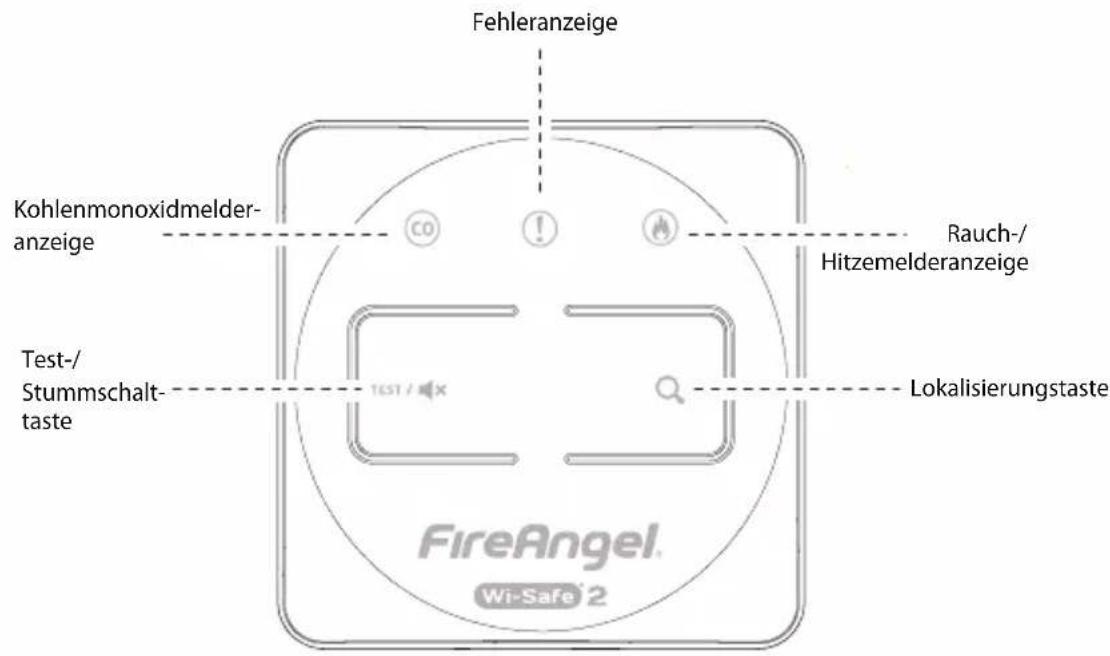

Funktion Beschreibung
Testtaste / Stummschalttaste	Testtaste Erlaubt es Ihnen, alle kabellos verbundenen Melder von einemzentralen Punkt aus zu testen. Stummschalttaste Alle vernetzen Melder werden stummgeschaltet und die Systemempfindlichkeit für 10 Minuten herabgesetzt.
Lokalisierungstaste	Hiermit können alle vernetzen Melder stummgeschaltet werden und nur der Melder, der Rauch/Kohlenmonoxid erkannt hat, bleibt weiterhin aktiv.
Rauch-/Hitzemelderanzeige	Zeigt an, dass ein Rauch-/Hitemelder aktiviert wurde.
Kohlenmonoxidmelderanzeige	Zeigt an, dass ein Kohlenmonoxidmelder aktiviert wurde.
Fehleranzeige	Zeigt einen Fehler des Controller Moduls an oder bei einem Melder innerhalb des Netzwerks.

LOKALISIERUNGSTASTE

Wenn ein Alarm ertont und eine Alarmanzeige blinkt, aber keine Gefahr ersichtlich ist, drucken Sie die Lokalisierungstaste ( ) Hiermit konnen alle vernetzen Melder stummgeschaltet werden und nur der Melder, der Rauch/Hitze/ Kohlenmonoxid erkannt hat, bleibt weiterhin aktiv. Nach zwei Minuten kehrt das System in den normalen Betriebszustand zurück und die Melder erten, falls Rauch/Hitze oder Kohlenmonoxid noch vorhanden sind. Um die Lokalisierung des Alarms zu erreichtern, kann das Controller Modul aus der Halterung genommen und durch das Gebäude getragen werden, damit sie die Lokalisierungs- und Testtaste drucken konnen, während Sie von Raum zu Raum gehen.

STUMMSCHALTTASTE

Wennei Alarm ertont und eine Rauchalarmanzeige blinkt, aber keine Gefahr

ersichtlich ist, drücken Sie die Stummschalttaste (Alle vernetzen Melder werden stummgeschaltet und die Systemempfindlichkeit für 10 Minuten herabgesetzt. Wenn jedoch übermaßiger Rauch festgestellt wird, wird die Stummschaltfunktion außer Kraft gesetzt. Die Anzeige blinkt solange weiter, bis der Rauch verschwindet.itte beachten Sie: Ein Alarm kann mit dem Controller Modul nicht stummgeschaltet werden, wenn Kohlenmonoxid festgestellt wurde, aber mit der Lokalisierungsfunktion konnen Sie hereausfinden, welcher CO-Melder der Auslöser des Alarms war.

ALARMSPEICHER

Wenn eine Alarmanzeige alle 10 Sekunden blinkt, weist dies darauf auf hin, dass zuvore ein Rauchmelder, Hitemelder oder Kohlenmonoxidmelder aktiviert wurde. Durch Drucken der Lokalisierungstaste (oder den die LEDs gelöscht und der alarmauslösende Melder ertont, damit Sie die Untersuchung fortsetzen

konnen. Sie können die Lokalisierungstaste (R wiederholt drucken, um den alarmauslosenden Melder zu identifizieren. (vollständig kompatibel mit den FireAngel 230 V Rauchmeldern*, Hitemeldern und Kohlenmonoxidmeldern).

Bitte beachten: Nur das jeweils neuste Alarmereignis ist sightbar. Wenn sowohl ein CO- als auch ein Rauch-/Hitemelder aktiviert wurde, leuchten beiden LEDs, aber der CO-Alarm hat immer Vorrang, und these Alarmsignal ist zu horen. Ein Alarmarf ni ignoreiert werden. Wenn es Hinweise auf ein Alarm auslösendes Ereignis gibt, muss auf jeder Fall die Ursache untersucht werden.

• Nicht kompatibel mit der Version ST-630 mit W2 Funkmodul bzw. WST-630.

FEHLERERKENNUNG

Wenn die gelbe Fehler-LED und eine rote Alarm-LED blinken, weist dies auf einen

fehlerhaften Melder im Netzwerk hin. Zur Lokalisierung des fehlerhaften Melders drücken Sie die Lokalisierungstaste. Wenn ein Melder im Netzwerk ein SOS Tonsignal abgibt, verfahren Sie weiter mit A. Ertont kein SOS Tonsignal, verfahren Sie weiter mit B.

A. Wenn das Gerät erneut lokalisiert werden muss, warten Sieitte 2 Minuten, bevordie Ortung mit Hilfe des SOS Tonsignales wiederholt wird. Nehmen Sie den Melder, welcher das SOS Tonsignal abgegeben hat, herunter und loschen Sie diesen Melder aus dem Netzwerk. Drucken Sie hierzu kurz die Einlerntaste an dem Funkmodul,{lassen sie diese wieder los und drucken Sie die Taste erneut und halten Sie diese gedrückt. Die rote LED leuchtet während desses Vorgangs durchgehend. Wenn die rote LED erlischt, lassen Sie die Taste los. Die LED blinkt zweimal, gefolggt von weiterem dreimaligem

Blinken, was das erfolgliche „Auslernen" aus dem Netzwerk aneigt. Führn Sie wie auf der nachsten Seite beschreiben eine Netzwerk Reorganisation durch. Die LEDs zur Anzeige einer Störung sollenn nun nicht mehr blinken und der fehlerhafte Melder kann nun bei Bedarf durch einen neuen Melder ausgetauscht werden.

B. Prufen Sie, ob alle Melder auf ihrer Grundplatte angebracht und aktiviert sind. Wurden Melder aktiviert, so loschen Sie die Störungsanzeige am Controller Modul durch zweifaches Drucken der Lokalisierungstaste.

REORGANISATION EINES NETZWERKES

Falls Sie einen oder mehrere Melder aus dem Netzwerk ausgelernt und ausgetauscht bzw. entfernt haben, können Sie Ihr Netzwerk "neuordnen", um dessen Leistungsfähigkeit

zu optimieren. Drücken und halten Sie die Lokalisierungstaste hierfür 5 Sekunden lang. Das Controller Modul wird daraufufhin in den Reorganisationsmodus übergeben. Wahrend diesen Vorgangs können Sie eine Reihe an Blinkvorgangen von den LEDs beobachten. Die zur Durchführung這些 Vorgangs benötigte Zeit wird von der Anzahl der Einheiten in dem Netzwerk abhängen.

Bei erfolglicher Durchführung wird das Controller Modul nach Abschluss der Netzwerk-Reorganisation in den normalen Standby Modus zurückkehren. Keine LED blinken am Controller.

Bei nicht erfolglicher Durchführung der Netzwerk-Reorganisation werden die drei LEDs am Controller Modul weiterhin blinken (alle 3 LEDs -co+ -b) linken gleichzeitig 3 x hintereinander). In thisem Fall verlassen Sie den Modus der Netzwerk - Reorganisation. Drucken

und halten sie hierfür die Lokalisierungstaste 5 Sekunden lang. Warten Sie ca. 5 Minuten und wiederholen Sie die Netzwerk-Reorganisation.

Testen Sie das W2 Netzwerk vor der Reorganisation durch Drucken der Testtaste an einer zufällig ausgewählten Komponente des Netzwerkes. Prufen Sie, ob alle Komponenten ein Alarmsignal abgeben. Es ist wichtig zu prufen, dass alle Komponenten eines Netzwerkes miteinanderCOMMUNIZIEREN und keine erwünschten Komponenten gelöscht wurden. Falls sich eine Komponente außerhalb der Funkreichweite des Netzwerkes befindet, prufen Sie den Installationsort und installmenten ggf. ein zusätzliche Komponente, um die Weiterleitung von Meldungen zu unterstützen.

WENNEIN ALARMERTONT

Ignorieren Sie niemals einen Alarm. Im Falle eines Brands verlassen Sie das Gebäude und rufen Sie die Feuerwehr. Wenn die Quelle des Alarms nichttocfortersichtlichist,prufen Sie, welche Anzeige am Controller Modul blinkt.

Wenn die CO-Anzeige blinkt:

• Bewahren Sie die Ruhe und öffnen Sie Türen und Fenster zur Luftung der Räume.
• Verwenden Sie keine brennstoffbetriebenen Geräte mehr und stellen Sie nach Möglichkeit sicher, dass sie ausgeschaltet sind.
• Verlassen Sie das Gebäude und halten Sie Türen und Fenster geöffnet.
  Rufen Sie den Notruf Ihres Gas- oder sonstigen Brennstofflieferanten. Bewahren Sie diese Nummer gut sightbar auf.

LED-ANZEIGEN

Rote CO-LED	Rote Rauch-/ Hitze-LED	Gelbe Fehler- LED	Status Erforderliche	Maßnahme
Blinkt jeder Stunde 10 Sekunden lang	Blinkt jeder Stunde 10 Sekunden lang	Blinkt jeder Stunde 10 Sekunden lang	Das Controller Modul ist nicht Teil eines Netzwerks.	Siehe Abschnitt „Kabellose Funk-Vernetzung" zum „Einlernen" des Controller Moduls im Netzwerk.
Rasches Blinken jeder Sekunde			Alarm: Ein Kohlenmonoxidleck wurde festgestellt.	Bewahren Sie die Ruhe und öffnen Sie Türen und Fenster zur Lüftung der Räume.
	Rasches Blinken jeder Sekunde		Alarm: Rauch/Hitze wurde festgestellt.	Bewahren Sie Ruhe und verlassen Sie das Gebäude.
		Einmaliges Blinken alle 5 Sekunden	Niedrige Batteriespannung.	Nehmen Sie die alten Batterien hereaus und setzen Sie neue Batterien ein (siehe Beste der empfohlenen Batterien).
		Rasches Blinken	Zeigt einen schwerwiegenden internen Funkfehler an.	Bitte kontaktieren Sie den technischen Kundendienst unter: 0800 330 5103.
Alle 3 LEDs blinken 3-mal gleichzeitig (0+1) gefolgt von einem vierten (nur 0) Blinken. Dieses Muster wird wiederholt.			Dies weist daraufhin, dass die Netzwerk - Reorganisation nicht erfolgreich war.	Halten Sie die Lokalisierungstaste 5 Sekunden lang gedrückt, um den Reorganisationsmodus zu verlassen. Warten Sie einige Minuten und führen Sie die Reorganisation erneut durch. Lokalisierungstaste hierfür 5 Sekunden lang gedrückt halten.
Entweder die Kohlenmonoxidanzeige oder die Rauch-/Wärmeanzeige blinkt alle 10 Sekunden			Zeigt an, dass einer der Melder zuvor aktiviert wurde.	Siehe Abschnitt „Lokalisierung" in thisem Handbuch.
Entweder die Kohlenmonoxidanzeige oder die Rauch-/Hitzeanzeige blinkt	Doppeltes Blinken jeder Sekunde		Bei einem Melder des Netzwerks trat ein Fehler auf.	Siehe „Identifizierung eines fehlerhaften Melders im Netzwerk".

PROBLEMBESEITIGUNG

Problem Lösung
Kein Licht leuchtet auf, wenn ich eine Taste auf dem Controller Modul drücke	Wenn Sie die Lokalisierungstaste drücken geschieht nichts im Falle eines Alarms oder Fehlers. Dies ist ein Hinweis, dass das Modul nicht erfolgreich aktiviert wurde. Siehe Abschnitt „Aktivierung des Controller Moduls".
Beim Drücken der Testtaste passiert nichts	Dies ist ein Hinweis, dass das Modul nicht erfolgreich aktiviert wurde. Siehe Abschnitt „Aktivierung des Controller Moduls".
Das Modul{lässt sich nicht aus der Halterung entfernen	Sie müssen die Fixierstifte{lösen. Siehe Abschnitt „Das Controller Modul manipulationssicher machen".
Wenn das Controller Modul nicht ordnungsgemäß funkTIONiert, sollte der technische Kundendienst des Herstellers kontaktiert werden: 0800 330 5103 oder [e-mail].
W2 Controller Modul Kompatibilitätstabelle
Funktion	ST-630 (Modelle vor 2014)	ST-630 (Modelle ab 2014)	WHT-630	W2-CO-10X WS	M-F-1 WHM-F-1
Test		✓	✓	✓	✓	✓
Stumm	✓	✓	✓		✓	✓
Alarmspeicher			✓	✓	✓	✓
Lokalisiert	✓	✓	✓	✓	✓	✓
Lokalisierung mit SOSTonfolge	✓	✓	✓	✓	✓	✓
Reorganisation	✓	✓	✓	✓	✓	✓

BATTERIEWECHSEL

WICHTIG: Nur die folgenden Batterien konnen zum Austausch verwendet werden. Die Verwendung anderer Batterien als unter empfohlen kann sich nachteilig auf die Funktion des Rauchmelders auswirken.

Alkaline-Batterien:

Energizer E91

Duracell MN1500bB

Panasonic ProPower LR6

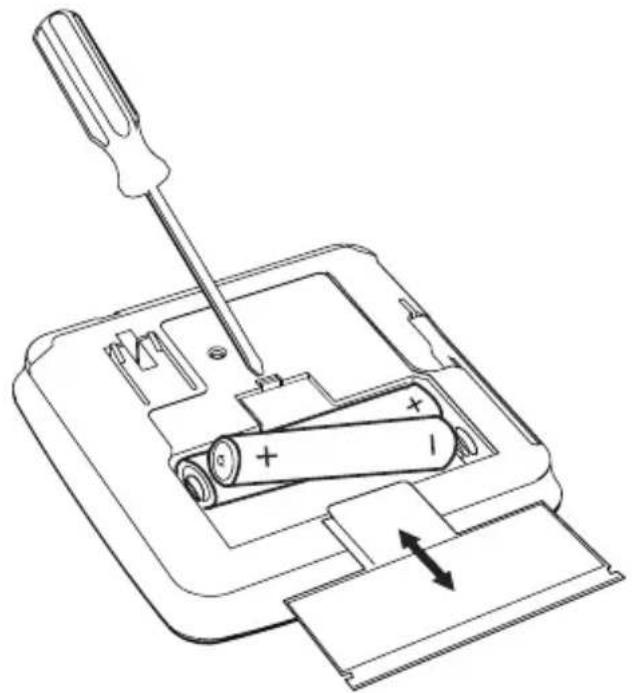

Bitte nutzen Sie einen Schraubenzieher um den Batteriendeckel zu entfernen.

Nehmen Sie die alten Batterien Heraus und setzen Sie neue Batterien ein (siehe Liste* der empfohlenen Batterien). Achten Sie darauf, dass die Anschlüsse für Plus und Minus an der richtigen Stelle sind.

Setzen Sie den Batteriedeckel wieder ein.

Nach dem Wechseln der Batterien immer den Controller Modul testen.

WARTUNG

Erwartete Batterielebensdauer: 3 Jahre ± 6 Monate

Erwartete Produktlebensdauer: 10 Jahre

Garantie: 5 Jahre

WARNING: Die oben angegebene Batterielebensdauer basiert auf dem normalen Gebrauch. Falls ein Fehler in einem Netzwerk mit Rauch- / Wärme- oder CO-Warmeldern auf dem Bildschirm angezeigt wird, empfehlen wir dringend, dass eine sofortige und angemessene Maßnahme, entsprechend der Anweisung im WTSL-F-1EU Benutzerhandbuch, ergriffen wird.

These Anweisung betrifft die personliche Sicherheit und kann sofortige Maßnahmen erforderlich machen, um ein Risiko für die Bewohner zu vermeiden. Sollten keine Maßnahmen ergriffen werden, werden in thisem Fall die LEDs weiterhin auf dem WTSL-Bildschirm aktiviert / blinken, was zu einer Entladung der Batterie und zu einem vorzeitig niedrigen Batterieladezustand führen wird.

Bei richtiger Wartung fungiert das Controller Module als Remote-Schnittstelle zwischen den Meldern in Ihr Zuhause. So stellen Sie die Zuverlösigkeit des Controller Moduls sicher:

• Halten Sie das Controller Modul frei von Staub indem Sie das Gehäuse alle 3 Monate mit einem weichen Bürstenaufsatz absaugen.
• Verwenden Sie niemals Reinigungslösungen für Ihr Controller Modul. Wischen Sie es mit einem leicht angefeuchteten Tuch ab.
• Bemalen Sie das Controller Modul nicht.
• Setzen Sie keine Spraydosen in der Höhe des Controller Modul ein.
• Setzen Sie keine Lösungsmittelbasierten Produkte in der Höhe des Controller Modul ein.
• Versuchen Sie nicht, Ihr Controller Modul zu reparieren.
• Entfernen Sie keine Schrauben oder öffnen Sie nicht das Gehäuse Ihres Controller

Modul. Jeder Versuch kann zu Störungen führen und wird die Garantie außer Kraft setzen.

ENTSORGUNG

Elektrische Altgeräte)dürfen nicht zusammen mit dem normalen Hausmüll entsorgt werden. Alte Controller Module werden über das Recyclingprogramm für elektrische und elektronische Altgeräte (WEEE) zurückgenommen.itte führen Sie das Gerät nach Möglichkeit dem Recycling zu.itte wenden Sie sich an ihre Gemeindeverwaltung, ihren Fachhandler oder unseren technischen Kundendienst, um sich über die Recycling-/Entsorgungsmöglichkeiten in ihrer Region zu informieren.

Die Batterien sollenen entfernt sein, bevor Sie diesen entsorgen. Die Batterien und das Controller Modul müssen über ihren Recyclinghof entsorgt werden.

WARNING: Gerät nicht verbrennen.

WARNING: Wenn das Modul fallen gelassen oder beschädigt wird, entfernen Sie es zur Vorsicht aus dem Gebäude und kontaktieren Sie den technischen Kundendienst unter: 0800 330 5103 oder [e-mail].

GARANTIE

Sprue Safety Products Ltd garantiert dem Originalkaufer für einen Zeitraum von 5 Jahren ab dem Kaufdatum, dass das beiliegende Controller Modul bei normaler Verwendung in Wohngebäuden und Wartung frei von Mangeln hinsichtlich Material und Ausführung ist. Sprue Safety Products Ltd garantiert hiermit, dass während des Zeitraums von 5 Jahren ab dem Kaufdatum Sprue Safety Products Ltd nach eigenen Ermessen das Gerät kostenlos austauscht, wenn es frankiert und mit beigefugtem Kaufbeleg zurückgesendet wird.

Die Garantie eines Ersatzwarnmelders WTSL-F-1EU gilt für den Rest des ursprünglichen Garantiezeitraums des ursprünglich erworbenen Warnmelders, d. h. ab dem Datum des ursprünglichen Kaufs und nicht ab dem Eingangsdatum des Ersatzprodukts. Sprue Safety Products Ltd besteht sich das Recht vor, ein alternative Produkt anzubieten, das dem zu ersetzenden ähnlich ist, wenn das ursprüngliche Modell nicht mehr verfügbar oder vorrätg ist. Die Garantie gilt für den ursprünglichen Käfer im Einzelhandel ab dem Datum des ursprünglichen Kaufs im Einzelhandel und ist nicht übertragbar. Ein Kaufbeleg ist erforderlich. Diese Garantie erstreckt sich nicht auf Schäden in der Folge von Unfallen, Missbrauch, Zerlegung oder mangelnder angemessener Pflege des Produkts oder eines Einsatzes, der nicht in Einklang mit thisem Handbuch liegt. Sie erstreckt sich

nicht auf Ereignisse und Bedingungen, die von Sprue Safety Products Ltd nicht beeinflusst werden konnen, z. B. höhere Gewalt (Feuer, extreme Wetterbedingungen usw.). Sie gilt nicht für Einzelhandelsgeschäfte, Dienstleistungszentren oder andere Handler oder Vertreter. Sprue Safety Products Ltd erkennt keine Änderungen Dritter an dieser Garantie an.

Sprue Safety Products Ltd haftet weder für zufällig entstandene Schäden noch Folgeschäden, die durch die Verletzung jeglicher ausdrücklicher oder impliziter Gerantien verursacht wurden. Soweit dies nicht durch geltendes Gesetz verboten ist, beschränkt sich die Garantie, zur Zusicherung der allgemeinen Gebrauchstauglichkeit, auf einen Zeitraum von 5 Jahren. Diese Garantie beeinflusst nicht ihre gesetzlichen Rechte. Auch bei einem Todesfall oder Verletzungen ist Sprue Safety Products Ltd. nicht haftbar zu machen für jegliche Nutzungsausfälle, Schäden, Kosten oder Ausgaben in Bezug auf these Produkt oder für alle indirekten und resultierenden Verluste, Schäden oder Kosten, die durch Sie oder einen anderen Nutzer diesen Produkte entstehen.
