Type product	Autoradio
Merk	Pioneer
Model	DEHS3000BT
Afmetingen frontpaneel	170 mm × 46 mm × 16 mm
Gewicht	1 kg
Voeding	14,4 V DC (10,8 V tot 15,1 V toegestaan), negatieve massa
Maximaal verbruik	10,0 A
Maximaal uitgangsvermogen	50 W × 4 kanalen / 4 Ω (zonder subwoofer) of 50 W × 2 kanalen / 4 Ω + 70 W × 1 kanaal / 2 Ω (met subwoofer)
Ondersteunde audioformaten	CD, MP3, WMA, WAV, FLAC, AAC (via USB), Bluetooth A2DP/AVRCP
Connectiviteit	Bluetooth 4.0, USB (1,5 A), AUX-ingang (3,5 mm mini-jack), microfoonpoort
Hoofdfuncties	Radio FM/MW/LW met RDS, CD-speler, USB, iPhone, Spotify, Pioneer ARC APP, karaokéfunctie, 13-bands equalizer, crossover, tijdsalignement
Weergavetalen	Engels, Russisch, Turks, Frans
Veiligheid	Klasse 1 laserproduct (IEC 60825-1), beveiligingscircuit tegen kortsluiting
Onderhoud en reiniging	Reinig de schijven met een zachte doek van het midden naar buiten; vermijd vocht en hoge temperaturen; verwijder het frontpaneel om diefstal te voorkomen
Onderdelen en repareerbaarheid	Zekering 10 A; neem contact op met de dealer of een erkend Pioneer-servicecentrum voor reparaties

Veelgestelde vragen - DEHS3000BT PIONEER

Hoe schakel ik de demo-weergave (DEMO) uit?

Druk op de M.C.-knop om het hoofdmenu weer te geven, draai om SYSTEM te selecteren, druk vervolgens. Selecteer DEMO OFF, daarna YES om te bevestigen.

Hoe verbind ik mijn telefoon via Bluetooth?

Activeer Bluetooth op de telefoon. Druk op de autoradio op (telefoontoets), draai aan de knop om BT SETTING te selecteren, daarna ADD DEVICE. Het apparaat zoekt naar apparaten. Selecteer uw telefoon in de lijst en bevestig de PIN-code (standaard 0000).

Waarom wordt mijn iPhone niet herkend via USB?

Zorg ervoor dat de instelling PHONE CONNECT in SYSTEM op IPHONE en WIRED staat. Controleer of de USB-kabel in orde is en de iPhone ontgrendeld is. De autoradio ondersteunt iPhone 5 en nieuwer.

Hoe stel ik de klok in?

Houd SRC/OFF ingedrukt om uit te schakelen, houd vervolgens opnieuw ingedrukt om het hoofdmenu te openen. Selecteer INITIAL, daarna CLOCK SET. Draai aan de knop om het uur en de minuten in te stellen, druk om te bevestigen.

Wat moet ik doen als het scherm 'ERROR-23' weergeeft?

Dit bericht geeft aan dat de schijf of USB-stick een niet-ondersteund formaat heeft. Gebruik voor een cd een andere schijf. Voor een USB-apparaat formatteert u het in FAT12, FAT16 of FAT32.

Hoe gebruik ik de karaokéfunctie?

Sluit een dynamische microfoon (niet meegeleverd) aan op de AUX-ingang. Houd (microfoontoets) ingedrukt om de karaokémodus in te schakelen. Stel het microfoonvolume in via MIC VOL in de MICROFOON-instellingen.

Kan ik Spotify afspelen met deze autoradio?

Ja, via Bluetooth of USB (iPhone). Selecteer de bron SPOTIFY nadat u uw smartphone hebt aangesloten. Zorg ervoor dat de Spotify-app op de telefoon is gestart en dat PHONE CONNECT correct is geconfigureerd.

Hoe reset ik de autoradio?

Verwijder het frontpaneel en druk met een puntig voorwerp (diameter > 8 mm) op de RESET-knop achter het paneel. De microprocessor wordt gereset.

Welke audiobestandstypen worden ondersteund via USB?

MP3, WMA, WAV (lineaire PCM), FLAC en AAC (via iPhone). Het bestandssysteem moet FAT12/16/32 zijn. DRM-beveiligde bestanden worden niet afgespeeld.

Hoe stel ik een subwoofer in?

Stel in de INITIAL-instellingen SP-P/O MODE in op SUB.W/SUB.W als u een passieve subwoofer gebruikt. Schakel vervolgens in het AUDIO-menu SUBWOOFER op ON en stel de crossoverfrequentie en fase in.

GEBRUIKSAANWIJZING DEHS3000BT PIONEER

Hierbij verklaar ik, Pioneer, dat het type radioapparatuur [ ] conform is met Richtlijn 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: http://www.pioneer-car.eu/compliance

Français:

Pioneer ARC APP gekruiken 22

De karaokefunctie gebruiken 24

Audio aanpassen 25

Installingen 26

FUNCTION-installingen 26

AUDIO-installingen 28

SYSTEM-installingen 30

ILLUMINATION-installingen 34

MICROPHONE-installingen 34

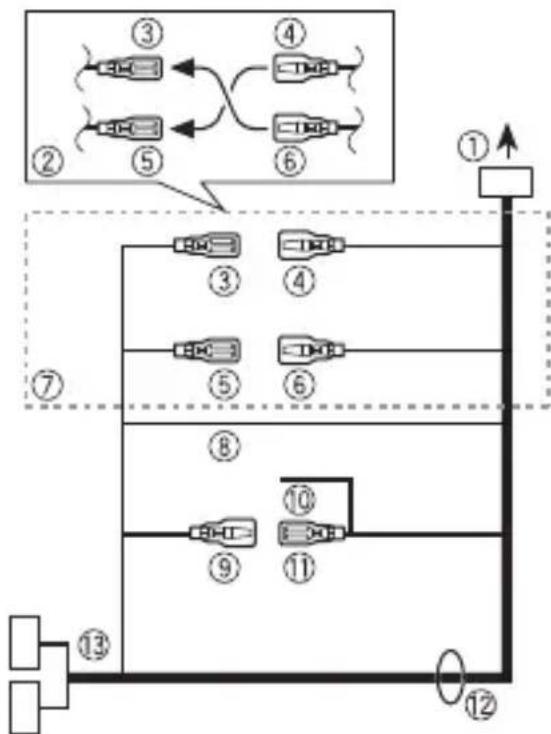

Verbindingen/installatie 35

Aanvullende informatatie 40

Over deze handleiding:

• In de volgende instructies worden een USB-geheugen of USB-audiospeler een "USB-apparaat" genoemd.

• Als er op het apparaat een iPhone is aangesloten, dan worden de bron op het apparaat weergegeven als [iPod]. Houd er rekening mee dat dit apparaat, in gegenstelling tot wat de naam van de bron aangeeft, alleen iPhones ondersteunt (iPhone 5 of recenter) (voordetails,zie pagina46).

Vóró u begint

Hartelijk dank voor uw keuze voor dit PIONEER-product

Lees deze handleiding voordat u het product in gebruik neemt zodate u het goed leert gebruiken. Lees vooral de gedeelten die met WAARSCHUWING en LET OP gemarkeerd zich aandachtig. Bewaar deze handleiding na het lezen op een veilige, voor de hand ligendeplaats zodate u ze indien nodig algijd(Intkunt raadplegen.

Deponeer dit product nicht bij het gewone huishoudelijk afval wanner u het wilt verwijderen. Er bestaat een special wettelijk voorgeschreiben verzamelsystem voor de juiste behandeling, het opnieuw bruikbaar make en de recycling van gebruekte elektronische producten.

In de lidstatesen van de EU en in Zwitserland en Noorwegen können particulieren afgedankte elektronische producten gratis bij de waarvoort bestemde verzamelplaatsen inleveren. Als u een soortgelijk十几年 product koopt, Aunt u het afgedankte product ook bij uw verkooppunt inleveren.

Als u in een ander land woont, neem dan contact op met deplaatselijke overheid voor informatie over het weggooien van afgedankte producten.

Op die manier zorgt u ervoor dat uw afgedankte product op de juiste wijze worden verwerkt, hergebruikt en gerecycled,+zonder schadelijke gevolgen voor het milieu en de volksgezondheid.

WAARSCHUWING

• Probeer het product Niet zich te monteren en voer er geen onderhoud aan uit. Montage of onderhoud van het product door Personen zonder technische opleiding en ervaring met elektronische apparatuur en auto-accessoires kan gevaarlijk zijn, en kan een elektrische schok, verwonding of andere gezaren veroorzaken.
  Bedien het toestel Niet tijdens het rijden. Als u knappen op het toestel wilt bedieren, moet u het voertuig eerst van de weg halen en op een veilige plaats parkeren.

LETOP

• Zorg ervoor dat dit toestel Niet in contact kommt met vocht en/of andere vloeistoffen. Dit kan een elektrische schok veroorzaken. Ook schade aan het toestel, rook en oververhitting konnen het gevolg zichn van contact met vloeistoffen.
• Zet het volume nooit zo hoog dat u geluiden buiten het voertuig Niet meer kunt horen.
• De Pioneer CarStereo-Pass worden alleen in Duitsland gebruikt.
• Dit product is getest in gematigde en tropische klimaatomstandigheden volgens IEC 60065, Audio-, video- en soortgelijke elektronische toestellen - Veiligheidseisen.

LET OP

Dit apparatus is geclassified eerd als een klasse 1 laserproduct onder de veiligheidsnormen voor laserproducten, IEC 60825-1:2007.

Neem contact op met uw leverancier of het dichtstbijzijnde erkende Pioneer-servicecentrum als het toestel Niet maar behoren functioneert.

Aan de slag

Basisbediening

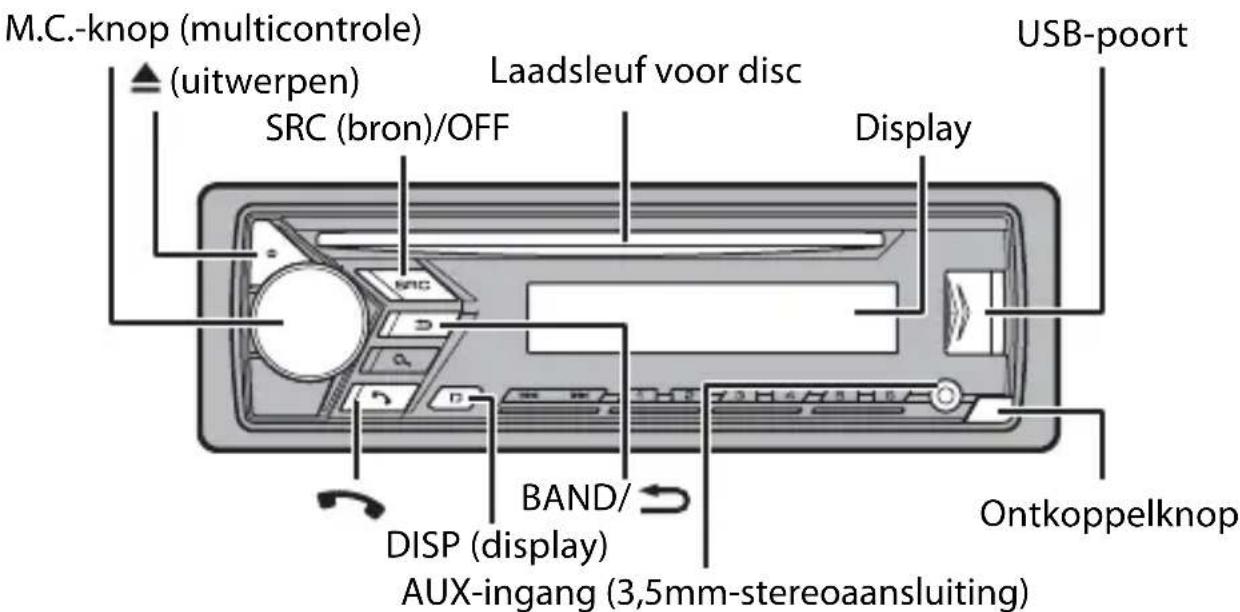

DEH-S4000BT/S040BT/S3000BT

Vaak gebruikte functies

Actie Bediening
Toestel inschakelen*	Druk op SRC/OFF om het toestel in te schakelen. Hou SRC/OFF ingedrukt om het toestel UIT te schakelen.
Actie	Bediening
Het volume regelen Draai de M.C.-knop.
Een bron selecteren Druk herhaaldelijk op SRC/OFF.
De display-informatie wijzigogen	Druk herhaaldelijk op DISP.
Terugkeren maar de vorige weergave/lijst Druk op BAND/ .→
Terugkeren maar de normale weergave vanuit het menu	Houd BAND/ → i n g e d
Dehelderheid van het beeldscherm wijzigogen	Houd BAND/ → i n g e d
Een oproep beantwoorden/beëindigen Druk op .

• Wanner de blauw/witte draad van het toestel verbonden is met het relaiscontact voor de automatische antennene van de auto, schuift de antennene uit wanner de bron van het toestel worden ingeschakeld. Om de antenneneeer in te trekken, schakelt u de bron uit.

Display-indicatie

Indicatie Beschrijving
Verschijnt	wonneer er een lageriveau van het menu of de map bestaat.
Q	Verschijnt wonneer de knop WORDt ingedrukt.
TP Verschijnt	wonneer een verkeersprogramma worden ontvangen.
TA Verschijnt	wonneer de functie TA (verkeersberichten) is ingesteld (pageina 27).
BASS	Verschijnt wonneer [HI]/[LOW] is geselecteerd bij [D.BASS] (pageina 30).
XXX	Verschijnt wonneer willekeurige weergave/shuffle is ingesteld (behalte wonneer BT AUDIO is geselecteerd als bron).
←	Verschijnt wonneer weergave herhalen is ingesteld (behalte wonneer BT AUDIO is geselecteerd als bron).
®	Verschijnt wonneer een Bluetooth-verbinding is gemaakt (pageina 12).

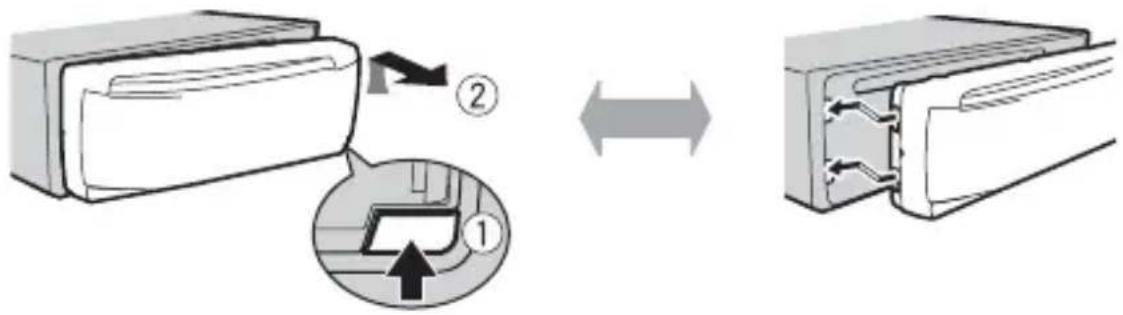

Het voorpaneel verwijderen

Verwijder het Voorpaneel om diefstal te voorkomen. Verwijder alle kabels en apparaten die verbonden zijn met het Voorpaneel en schakel het toestel uit voor u het Voorpaneel verwijdert.

Ontkoppelen Bevestigen

Belangrijk

• Stel het Voorpaneel Niet bloot aan te große schokken.
• Stel het Voorpaneel Niet bloot aan direct zonlicht en hoge temperatures.
• Bewaar het verwijdderde voorpaneel.altijd in een beschermtas of zak.

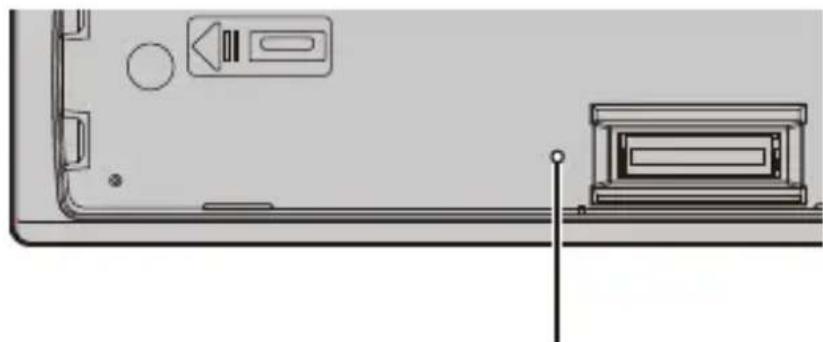

De microprocessor opniew instellen

De microprocessor moet in de volgende situatuies opnieuw worden ingesteld:

• Vooraleer dit toestel voor het eerst na de installmentie worden gebruikt
• Als het toestel Niet goed werkt
• Wanneer vreeimde of foutieve berachten op het display verzchijnen

1Verwijder het voorpaneel (pagea 5).
2 Druk op de RESET knop met een scherp voorwerp longer dan 8 mm.

RESET-knop

Installingenmenu

Wanner u de contactschakelaar inschakelt na de installmentie, verschijnt het instellingenmenu.

1 Draai de M.C.-knop om de opties te selecteren, druk daarna op de knop om te bevestigen.

Om waar de volgende menuoptie te gaan, dient u uw selectie te bevestigen.

Menu-item Beschrijving
LANGUAGE Selecteer de [ENG](Engels), [PYC](Russisch), [TUR](Turks), [FRA](Frans)	taal om tekstinformatie van een gecomprimeerd audiobestand waar te gehen.
CLOCK SET Stel de klok in.
	1 Draai de M.C.-knop om het eer aan te passen, druk daarna op de knop om te bevestigen. De indicator gaat automatisch maar de instelling voor de minutes. 2 Draai de M.C.-knop om de minutean aan te passen, druk daarna op de knop om te bevestigen.
FM STEP Selecteer de FM-afstemstab uit 100 kHz of 50 kHz.
[100], [50]

2[QUIT :YES] verschijnt als alle instellingen uitgevoerd zichn.

Omtering te kerenaar het eerste item van het instellingenmenu,draait u de M.C.-knop om [QUIT:NO] te selecteren,druk daarna op de knop om te bevestigen.

3 Druk op de M.C.-knop om de instellingen te bevestigen.

OPMERKING

U kunt deze instellingingen geleijk wonneer uitvoeren bij de SYSTEM-instellen (pagina 30) en INITIALinstelleningen (pagina 7).

De demonstratieergave annuleren (DEMO OFF)

1 Druk op de M.C.-knop om het hoofdmenu waar te gehen.
2 Draai aan de M.C.-knop om [SYSTEM] te selecteren, druk daarna op de knop om te bevestigen.
3 Draai aan de M.C.-knop om [DEMO OFF] te selecteren, druk daarna op de knop om te bevestigen.
4 Draai aan de M.C.-knop om [YES] te selecteren, druk daarna op de knop om te bevestigen.

INITIAL-installingen

1 Hou SRC/OFF ingedrukt tot het toestel uitschakelt.

2 Hou SRC/OFF ingedrukt om het hoofdmenu wee ter te given.
3 Draai aan de M.C.-knop om [INITIAL] te selecteren, druk daarna op de knop om te bevestigen.
4 Draai de M.C.-knop om een optie te selecteren, druk daarna op de knop om te bevestigen.

Menu-item Beschrijving
FM STEP Selecteer de FM [100], [50]	afstemstapuit 100 kHz of 50 kHz.
SP-P/O MODE Selecteer [REAR/SUB.W]	deze optie als een fullrange-luidspreker aangesloten is op de draden voor dechterluidspreker en een subwoofer aangesloten is op de RCA-uitgang.
[SUB.W/SUB.W] Selecteer deze optie als een passieve subwoofer direct aangesloten is op de draden voor dechterluidspreker en een subwoofer aangesloten is op de RCA-uitgang.
[REAR/REAR] Selecteer deze optie als fullrange-luidsprekers aangesloten zijn op de draden voor dechterluidspreker en op de RCA-uitgang. Als een fullrange-luidspreker aangesloten is op de draden voor dechterluidspreker en de RCA-uitgang nicht worden gebruikt, kurz u [REAR/SUB.W] of [REAR/REAR] selecteren.
SYSTEM UPDATE Selecteer [SYSTEM INFO], [S/W UPDATE]	systemeteminfo] om de recentste systemeinformatics op het toestel te bevestigen. Selecteer [S/W UPDATE] om het toestel bij te werkken waar de recentste software en de installingen van het toestel te initialiseren. Voor meer informatie over de recentste software en het updaten van deze software kutu terecht op once website.
SYSTEM RESET Selecteer [YES], [NO]	[YES] om de installingen van het toestel te initialiseren. Het toestel worden automatisch opnieuw gestart.

Radio

De tunesfrequencies van dit toestel zijn bedoeld voor gebruik in West-Europa, Azie, het Midden-Oosten, Afrika en Oceaniè. Bij gebruik in andere regio's kan de ontvangst zwak�. De functie RDS (Radio Data System) werkt alleen in regio's die RDS-signalen voor FM-zenders uitzenden.

Voorkeuzegers ontvangen

1 Druk op SRC/OFF om [RADIO] te selecteren.
2 Druk op BAND/ om de band te selecteren uit [FM1], [FM2], [FM3], [MW] of [LW].
3 Druk op een cijfertoets (1 / tot 6 / )

OPMERKING

U kunt een voorgeprogrammeerd kanaal selecteren door op te drukken en de M.C.-knop te draaien.

TIP

De knappen können ook worden gebrukt om een voorkeuzender te selecteren wanner [SEEK] is ingesteld op [PCH] in de FUNCTION-instellen (pagea 27).

De zes sterkste zenders worden opgeslagen onder de cijfertoetsen (1 / tot 6 / 一

1 Druk, nadat u een band heeft geselecteerd, op de M.C.-knop om het hoofdmenu waar te gehen.
2 Draai aan de M.C.-knop om [FUNCTION] te selecteren, druk daarna op de knop om te bevestigen.
3 Draai aan de M.C.-knop om [BSM] te selecteren, druk daarna op de knop om te bevestigen.

Een zender handmatig zoeken

1 Als u de band heeft geselecteerd, drukt u op /om eenzender te selectoren.

Hou verwolgens ingeadrukt en LAST los om een beschikbare zender te zoeken. Het scannen stopt wanner het toestel een zender ontvangt. Druk op om de zoekafstemming te annuleren.

OPMERKING

[SEEK]要去 ingesteld zich op [MAN] in de FUNCTION-instellungen (pagina 27).

Zenders handmatig opslaan

1 Terwijl u de zender ontvangt die u wilt opslaan, houdt u een van de cijfertoetsen (1 / tot 6 / 一 ) ingedrukt tot hij Niet meer knippert.

OPMERKING

U kunt een voorgeprogrammeerd kanaal selecteren door op te drukken en de M.C.-knop te draaien. Nadat u een kanaal heeft geseleed, houdt u de M.C.-knop ingedrukt om een station op te slaan.

PTY-functions gebruiken

Het toestel zoekt maar een zender op basis van de PTY (programmatype)-informationie.

1Houd ingedrukt tijdens FM-ontvangst.
2 Draai de M.C.-knop om een programmatype te selecteren uit [NEWS/INFO], [POPULAR], [CLASSICS] of [OTHERS].
3 Druk op de M.C.-knop.

Het toestel begint maar een zender te zoeken. Als een zender gezonden is, worden de servicenaaam van het programma weergegeven.

OPMERKINGEN

• Om het zoeken te annuleren, drukt u op de M.C.-knop.
• Het programme van bepaalde zenders kan afwijken van de doorgestuurde PTY.
• Als geen enkele zender het gewenste programmatype uitzendt, worden gedurende ongeveer twee seconden [NOT FOUND] weergegeven en keert de tuner terug maar de oorspronkelijke zender.

CD/USB/iPhone/AUX

OPMERKING

De iPhone-functie is nicht beschikkaar voor de DEH-S3000BT.

Weergave

Koppel de hoofdtelefoon los van het apparaat voor u het aansluit op het toestel.

Cd

1 Plaats een disc met het etiket omhoog in de laadsleuf.

Om een disc uit te werpen, dient u eerst de weergave te stoppen en verrolgens op t drukken.

USB-apparaten (inclusief AndroidTM)/iPhone

1 Open het deksel van de USB-poort.

2 Sluit het USB-apparaat/de iPhone aan met behulp van een geschikte kabel.

OPMERKING

Om automatisch over te schakelen maar de bron [USB] wonneer er een USB-apparaat/iPhone verbonden worden met het toestel, stelt u [USB AUTO] in op [ON] bij de SYSTEM-installingen (pagea 32).

LETOP

Gebruik een optionele Pioneer USB-kabel (CD-U50E) om het USB-apparaat te verbinden, want elk apparaat datrechtstreeks op het toestel aangesloten is, steekt uit uit het toestel, wat gevaarlijk kan zichn.

Voor u het apparaat loskoppelt, dient u de weergave te stoppen.

AOA-verbindingen

Raapleeg pagina 22 voor meer informatie over AOA-verbindingen.

MTP-verbinding

Een apparaat waarop Android OS 4.0 of recenter geinstalleerd is, kan via MTP worden verbonden met het toestel met behulp van de bij het apparaat geleverde kabel. Afhankelijk van het aangesloten apparaat en het+aantal bestanden in het apparaat hunnen audiobestanden/songs möglichniet worden weergegeven via MTP. Merk op dat de MTP-verbinding Niet compatibel is met de WAV- en FLAC-bestandsindelingen.

OPMERKING

Als u een MTP-verbinding gebruikt, moet [PHONE CONNECT] ingesteld zijn op [USB MTP] in de SYSTEM-instellungen (pagea 32).

AUX

1 Steek de stereo-miniplug in de AUX-ingangsaansluiting.
2 Druk op SRC/OFF om [AUX] als bron te selecteren.

OPMERKING

Als [AUX] is ingesteld op [OFF] in de SYSTEM-instellen, kan [AUX] nicht worden geselecteerd als bron (pagea 31).

Bedieningen

U kunt diverse instellungen uitvoeren in de FUNCTION-instellen (pagea 26). Merk op dat de volgende bedieningen Niet werken voor een AUX-apparaat. Om een AUX-apparaat te bedieren, dient u het apparaat zich te gebruiken.

Actie Bediening
Een map selecteren*1	Druk op 1/∧ of 2/∨.
Een fragment/song (hoofdstuk) selecteren Druk op of:
Snel vooruit- of blijuitspoelen*2 Houd of ingedrukt
Een bestand zoeken in een lijst (alleen CD/USB)	1Druk op om de lijst waar te given. 2 Draai de M.C.-knop om de naam van het gewenste bestand (de gewenste map) of categorie te selecteren, druk daarna op de knop om te bevestigen. 3 Draai de M.C.-knop om het gewenste bestand te selecteren, druk daarna op de knop om te bevestigen. De weergave start.
Een lijst met bestanden in de geselecteerde map/categorie weergeven*1	Druk op de M.C.-knop wonneer een map/categorie geselecteerd is.
Een song in de geselecteerde map/categorie weergeven*1	Hou de M.C.-knop ingedrukt wonneer een map/categorie geselecteerd is.
Weergave herhalen Druk op 6/.	⓷
Willekeurige weergave/shuffle Druk op 5/	.
Weergave pauzeren/hervatten	Druk op 4/PAUSE.
Sound retriever*1	Druk op 3/S.Rtrv. [1]: Geschikt voor rage compressiewaarden [2]: Geschikt voor hoge compressiewaarden
Terug maar de rootmap (alleen voor cd/USB)*1	Houd 1/ ∧ i n g e d r u
SchakelenussenGPCOMPRIDEAudioren CD-DA (alleen voor cd)	Druk op BAND/⓹.

1 Alleen gecomprimeerde audiobestanden
2 Wonneer u de functie snel vooruit- ofchyteruitspoelen gebruikt verwijl een VBR-bestand worden afgespeeld, is de weergaveduur möglichn Niet correct.

Bluetooth

Bluetooth-verbinding

Belangrijk

Als er tien ofeer Bluetooth-apparaten (bv. een telefoon en een aparte audiospeler) zijn aangesloten, is het möglichk dat ze Niet goed werken.

1 Schakel de Bluetooth-functie van het apparaat in.

Als u een Bluetooth-verbinding maakt vanaf het apparaat, gaat u verder met stap 6.

2Druk op om het telefoonmenu wee ter te geven.
3 Draai aan de M.C.-knop om [BT SETTING] te selecteren en druk verrolgens op de knop om te bevestigen.
4 Draai aan de M.C.-knop om [ADD DEVICE] te selecteren, druk daarna op de knop om te bevestigen.

Het toestel zoekt maar beschikbare apparaten en geeft ze cervolgens waar in de apparaatlijst.

• Om het zoeken te annuleren, drukt u op de M.C.-knop.
• Als het gewenste apparaat Niet in de lijst voorkomt, selecteert u [RE-SEARCH].
• Als er geen apparaat beschikkaar is, verschijnt [NOT FOUND] op het display.

5 Draai de M.C.-knop om een apparaat in de apparaatlijst te selecteren, druk daarna op de knop om te bevestigen.

Hou de M.C.-knop ingedrukt om de weergegeven apparaatinformationie te schakelen tussen het Bluetooth-apparaatatadres en de apparaatnaam.

Als u een Bluetooth-verbinding maakt vanaf het toestel, gaat u verder met stap 7.

6Selecteer [Pioneer BT Unit] op het display van het apparaat.
7 Controller of hetzelfde getal van 6 cijfers op het toestel en op het apparaat verschijnt, selecteer verwolgens "Yes" op het apparaat.

OPMERKINGEN

• [DEVICE FULL] verschijnt als het apparaat als aan tien andere apparaten is gekoppeld. Verwijder in dat geval een van de gekoppelde apparaten. Zie [DEL DEVICE] in de Bluetooth-installingen (pagea 13).
• Afhankelijk van het apparaat moet u een pincode invoeren in stap 7. Voer in dat geval [0000] in.

TIP

De Bluetooth-verbinding kan ook tot stand worden gebracht door het toestel te detecteren op het Bluetooth-apparaat. Om dit te doen要去 [VISIBLE] in de Bluetooth-installingen ingesteld zich op [ON]. Voor meer informatie over de bediening van een Bluetooth-apparaat, raadpleegt u de bedieningsinstrumenties bij het Bluetooth-apparaat.

Bluetooth-installingen

Menu-item Beschrijving
DEVICELIST Geef de lijst	met gekoppelde Bluetooth-apparaten weeR. " *"verschijnt bij de apparaatnaam wanner de Bluetooth-verbinding tot stand is gebracht.Als er geen apparaat geselecteerd is in de apparaatlijst, is deze functie Niet beschikbaar.
DEL DEVICE Verwijder de apparatusatinformationie.
[DELETE YES], [DELETE NO]
ADD DEVICE Registere	een/New apparatus. Als er al tien apparatusen gekoppeld zijn, is deze functie nicht beschikbaar. U kunt het aantal gekoppelde apparatusen controleren in de [DEVICELIST]-installing.
A.CONN Selecteer [ON] [ON], [OFF]	om automatisch een Bluetooth-apparaat te verzinden.
VISIBLE Selecteer [ON] [ON], [OFF]	zodat een Bluetooth-apparaat het toestel kan detectivesen wanneser het toestel via Bluetooth verbonden is met een ander apparatusat.
PIN CODE De PIN-code	wijzigigen. 1 Druk op de M.C.-knop om de instelmodus waar te gehen. 2 Draai de M.C.-knop om een cijfer te selecteren. 3 Druk op de M.C.-knop om de cursoraar de volgende positie te brengen. 4 Nadat u de PIN-code heeft ingeoerd, houdt u de M.C.-knop ingedrukt. Als u, nadat u de PIN-code heeft ingeoerd, op de M.C.-knop drukt, keert u terugaar het invoerschem voor de PIN-code en kunt u de PIN-code wijzigigen.
DEV. INFO Schakel de apparatusat informationie op het display:tussen de apparatusaatnaam en het Bluetooth-apparaatadres.
A.POPAIRING Selecteer [ON], [OFF]	om het apparatusaat en de iPhone of het Android-apparaat automatisch te koppelen wanneser er een iPhone of Android-apparaat via USB worden aangesloten op het apparatusaat. (Deze functie is möglichniet beschikbaar, afhankelijk van de versie van iOS die u gezruikt.) • Deze functie voor de iPhone is Niet beschikbaar voor DEH-S3000BT. • Wanner u een Android-apparaat gezruikt, is deze functie beschikbaar in de volgende geallen: - Android OS 4.4 of recenter is geinstalleerd op uw apparatusaat. - Zet de Bluetooth-functie van het apparatusaat aan en bevestig dat het apparatusaat Niet met het apparatusaat is verbonden via Bluetooth. - [P.APP AUTO ON] moet op [ON] staan (pagea 32). - Pioneer ARC APP moet op uw Android-apparaatijken geinstalleerd en [PHONE CONNECT] moet op [APP CONTROL] staan (pagea 22). - Druk op de bevestigingsknop van het waarschuingsvenster dat op Pioneer ARC APP worden weergegeven nadat er verbinding is gemaaakt met de Pioneer ARC APP.

Bluetooth-telefon

Breng eerst een Bluetooth-verbinding tot stand met de Bluetooth-telefoon (pagea 12). Tot twee Bluetooth-telefoons können tegelijk worden verbonden.

Belangrijk

• Als u het toestel in stand-by LAST STAN om uw telefoon via Bluetooth te verbinden terwijl de motor Niet draait, kan de accu leegraken.
• Parkeer uw wagen op een veilige plaats en zet de parkeerrem aan voor u de bedieninguitvoert.

Telefoneren

1 Druk op om het telefoonmenu waar te gehen.

Wanner tweet telefoons verbonden zijn, verschijnt eerst een telefoonnaam en verzolgens een telefoonmenu. Om maar een andere telefoon te schakelen, drukt u nogmaals op.

2 Draai aan de M.C.-knop om [RECENTS] of [PHONE BOOK] te selecteren en druk verzolgens op de knop om te bevestigen.

Alu u [PHONE BOOK] selecteert, gaat u verder met stap 4.

3 Draai aan de M.C.-knop om [MISSED], [DIALLED] of [RECEIVED] te selecteren en druk verwolgens op de knop om te bevestigen.
4 Draai de M.C.-knop om een naam of telefoonnummer te selecteren, druk daarna op de knop om te bevestigen.

Het telefoongesprek begint.

Een binnenkomende oproep beantwoorden

1 Druk op wonneer er een oproep binnenkomt.

TIP

Wanner twee telefoons via Bluetooth op het toestel�n en er een binnenkomende oproep is wanner een telefooN voor een oproep worden gebruikt,verschijnt een bericht op het display. Om de binnenkomende oproep te beantwoorden, dient u de lopende oproep te beeindigen.

Basisbedieningen

Actie Bediening
Een oproep beëindigen Druk op .
Een binnenkomende oproep weigeren	Houd ñedrukt wanner er een oproep binnenkomt.
Tussen de huidige beller en een beller in wacht schakelen	Druk op de M.C.-knop.
Actie	Bediening
Een beller in wacht annuleren Houd	ingedruk
Het stemvolume van de beller aanpassen (als de privémodus ingeschakeld is, is deze functie Niet beschikbaar)	Draaiijdens het gesprek aan de M.C.-knop.
De privémodus in- of uitschakelen	Drukijdens het gesprek op BAND/⓷.

Telefoonnummers opslaan

1 Selecteer een telefoonnummer uit een telefoonboek of gesprekslijst.
2 Hou een van de cijfertoetsen (1/ tot 6/ ) ingedrukt.

De contactpersoon worden opgeslagen onder het geselecteerde voorkeuzenummer.

Om een oproep tot stand te brengen met behulp van een voorkeuzenummer, drukt u op een van de cijfertoetsen (1/ tot 6/ ), waarna u op de M.C.-knop drukt.

Spraakherkenning (alleen voor iPhone)

(Niet beschikbaar voor DEH-S3000BT)

Deze functie is alleen beschikbaar wonneer een iPhone die over spreakherkenning beschikt, via Bluetooth verbonden is met het toestel.

1 Houd ingedrukt om de spreakherkenningsfunctie te activeren.
2 Druk op de M.C.-knop en spreek in de microfoon om spreakopdrachten te gehen.

Druk op BAND/ om de spreakherkenningsfunctie te sluiten.

OPMERKING

Voor meer informatie over de möglichkheden van spreakherkenning raadpleegt u de bij uw iPhone geleverde handleiding.

Telefo on menu

Menu-item Beschrijving
RECENTS De lijst met ge [mISSED]	miste oproepen weergeven.
[DIALLED] De lijst met gezormde nummers weergeven.
[RECEIVED] De lijst met ontvangen oproepen weergeven.
PHONE BOOK	Geef de contactpersonen van uw telefoon weeR. Stel [VISIBLE] bij de Bluetooth-installingen in op [ON] om via dit toestel door de contactpersonen te bladeren.
Menu-item	Beschrijving
PRESET 1-6 Voorgeprog	rammeerde telefoonnummers opnieuw bellen. U kunt voergeprogrammeerde telefoonnummers ook bellen door op een van de cijfertoetsen (1/∧ tot 6/⇌) te drukken.
A.ANSR* Selecteer [ON] [ON], [OFF]	om een binnenkomende oproep automatisch te beantwoorden.
R.TONE Selecteer [ON] al [ON], [OFF]	Is de beltoon Niet uit de luidsprekers van de wagen komt. Afhankelijk van de aangesloten telefoon werkt deze functie möglichst nicht.
PB INVIT Keer de volgord	e van de namein het telefoonboek om (naamweergave).
BT SETTING U kunt diverse	se instelleningen aanpassen voor Bluetooth- verbindingen. Raadpleeg paging 13 voor meer informatie over Bluetooth-instellenen.

• Als twee telefoons verbonden zijn, werkt deze functie nicht voor oproepen die binnenkomen verwijl een van de telefoontoestellen voor een oproep worden gebruikt.

Bluetooth-audio

Belangrijk

• Afhankelijk van de aangesloten Bluetooth-audiospeler is de functionaliteit tot een van de volgende twee niveaus beperkt:

• A2DP (Advanced Audio Distribution Profile); hiermee kurz u muziek op de audiospeler alleen afspelen.

• AVRCP (Audio/Video Remote Control Profile); hiermee kurz u muziek afspelen, pauzeren, songs selecteren enz.

• Het geluid van de Bluetooth-audiospeler worden gedempt wanner u de telefoon gebruikt.

• Als de Bluetooth-audiospeler in gebruik is, kan nicht automatisch verbinding worden gemaatkt met een Bluetooth-telefoon.
• Afhankelijk van het aangesloten type Bluetooth-audiospeler konnen sommige bedienings-of informatiefuncties Niet beschikkaar zich.

1Breng een Bluetooth-verbinding tot stand met de Bluetooth-audiospeler.

2 Druk op SRC/OFF om [BT AUDIO] als bronte selecteren.
3 Druk op BAND/ om het afspelen te starten.

Basisbedieningen

U kunt diverse instellingenuitvoeren in de FUNCTION-instellen (pagina 26).

Actie Bediening
Snel vooruit- of blijuitspoelen	Houd | ▲ of ▲ ingedrukt.
Een track selecteren Druk op of .	↓→ ↑
Weergave herhalen* Druk op 6/ .	←
Willekeurige weergave* Druk op 5/ .	××
Het afspelen pauzeren/hervatten	Druk op 4/PAUSE.
Een bestand in een lijst zoeken	1 Druk op Ⓞ om een lijst waar te gehen. 2 Draai aan de M.C.-knop om de naam van de gewenste map te selecteren en druk erop om te bevestigen. 3 Draai de M.C.-knop om het gewenste bestand te selecteren, druk daarna op de knop om te bevestigen. De weergave start.
Noar een ander Bluetooth-apparaat in de lijst gaan in de volgorde waarop de apparaten+zijn aangesloten	Druk op 1/ ∧ of 2/ √.

• Afhankelijk van het verbonden apparaat zich deze handelingen möglichn Niet beschikbaar.

App-modus

OPMERKING

Aansluiten van een iPhone is nicht beschikkaar voor DEH-S3000BT.

U kurz via dit toestel een applicatie op een iPhone-/Android-apparaat gebruiken. In sommige geallen kurz u een applicatie bedieren met het toestel.

Meer informatatie over compatibile apparaten vindt u op unsere website.

Belangrijk

Voor gebruik van applicaties van deren worden möglichk persoonsgeevens gebruikt of moet u zulke geevens verstrekken, bijvoorbeeld door het opzetten van een gebruikersaccount of op andere wijze, en voor sommige applicaties worden möglichk geolocatiegeevens gebruikt.

ALLE APPLICATIES VAN DERDEN VALLEN UITSLUITEND ONDER VERANTWOORDELIJKHEID VAN HUN UITGEVER, INCLUSIEF MAAR NIET BEPERKT TOT HET VERZAMELEN EN BEVEILIGEN VAN

GEBRUIKERSGEJEVEN EN HET PRIVACYBELEID. DOOR EEN APPLICATIE VAN DERDEN TE GEBRUIKEN, GAAT U ERMEE AKKOORD OM U TE INFORMEREN OVER DE GEBRUIKSVOORWAARDEN EN HET PRIVACYBELEID VAN DE UITGEVER ERVAN. ALS U NIET AKKOORD GAAT MET DE

GEBRUKSVOORWAARDEN OF HET BELEID VAN EEN UITGEVER OF GEEN TOESTEMMING GEEFT VOOR HET GEBRUK VAN GEOLOCATIEGEGEVENS (INDIEN VAN TOEPASSING), MOET U DE APPLICATIE NIET GEBRUKEN.

Voor iPhone-gebruikers

Deze functie is compatibel met iPhones waarop iOS 6.0 of recenter is geinstalleerd.

Voor gebruikers van Android-apparaten

Deze functie is compatibel met apparaten waarop Android OS 2.3 of later geinstalleerd is.

OPMERKING

PIONEER IS NIET AANSPRAKELIJK VOOR APPLICATIES VAN DERDEN OF HUN INHOUD, INCLUSIEF MAAR NIET BEPERKT TOT HUN NAUWKEURIGHEID OF VOLLEDIGHEID. DE INHOUD EN DE FUNCTIONALITEIT VAN DERGELIJKE APPLICATIES ZIJN UITSLUITEND DE VERANTWOORDELIJKHEID VAN DE LEVERANCIER VAN DE APPLICATIE.

Een applicatie weergeven via het toestel

1Verbind dit toestel met het mobiele apparaat.

iPhone via USB (pagina 10)
- iPhone/Android-apparaat via Bluetooth (pageina 12)

2 Druk op de M.C.-knop om het hoofdmenu wee ter te gehen.

3 Draai aan de M.C.-knop om [SYSTEM] te selecteren, druk daarna op de knop om te bevestigen.

4 Draai de M.C.-knop om [PHONE CONNECT] te selecteren en druk daarna op de knop om te bevestigen.

5 Draai de M.C.-knop om een van de volgende möglichkheden te selecteren en druk daarna op de knop om te bevestigen.

• Selecteer [IPHONE] voor iPhone.
• Selecteer [ANDROID] voor een Android-apparaat.

6 Draai aan de M.C.-knop om een van de volgende möglichkheden te selecteren.

• Select [WIRED] voor de USB-verbinding.
• Select [BLUETOOTH] voor de Bluetooth-verbinding.

OPMERKING

Als de verbindingsinstellung worden gewijzigd, verschijnt op het display een bericht om u te informeren dat de verbindingsinstellung is gewijzigd. Druk op de M.C.-knop en draai de M.C.-knop om [SRC OFF :YES] te selecteren en druk daarna op de knop om te bevestigen. Het toestel worden automatischuitgeschakeld en de instelling wordenuitgevoerd.

7 Druk op SRC/OFF om [APP] te selecteren.

8 Bedien het mobiele apparaat om de applicatie te starten.

OPMERKING

Wanner u een ander mobiel apparaat dan een iPhone/Android-apparaat verbindt, selecteert u [OTHERS] in het [PHONE CONNECT]-menu en selecteert u [WIRED] (voor de USB-verbinding) of [BLUETOOTH] (voor de Bluetooth-verbinding). Afhankelijk van uw mobiele apparaat functioneert dit möglichk Niet correct.

Basisbedieningen

U kunt diverse instellingen uitvoeren in de FUNCTION-instellen (pagea 26).

Actie Bediening
Een track selecteren Druk op of .	▶▶
Snel vooruit- of blijuitspoelen Houd of ingedrukt.	▶▶
Het afspelen pauzeren/hervatten Druk op BAND/ □

Spotify®

OPMERKING

Aansluiten van een iPhone is Niet beschikbaar voor DEH-S3000BT.

Spotify is een verspreidingservice voor muziekstreaming die Niet aangesloten is bij

Pioneer. Meer informatie vindt u op http://www.spotify.com.

De Spotify-toepassing is beschikbaar voor compatibile telefoons. Raadpleeg https:// support.spotify.com/ voor de recentste informatie over compatibilititeit.

Om te genieten Spotify als u rijdt, download eerst de Spotify app op uw iPhone of Android toestel. U kunt het downloaden op de iTunes App Store of Google Play™. Kies een gratis account of een betaalde Premium account, ofwel in de app of op Spotify.com. Een Premium account geeft umeer functies, zoals offline luisteren.

Belangrijk

• Dit product omvat Spotify-software, die onderworpen is aan licenties van derden, die u hier kunt vinden: www.spotify.com/connect/third-party-licenses.
• Voor informatatie over de landen en regio's waar Spotify kan worden gebruikt,.gaat u maar https:// www.sparkify.com/us/select-your-country/.

LuisterenaarSpotify

Update de firmware van Spotify waar de recentste versie voor u de applicatie gebruikt.

1Verbind dit toestel met het mobiele apparaat.

iPhone via USB (pagina 10)
- iPhone/Android-apparaat via Bluetooth (pageina 12)

Als u een USB -verbinding kiest, gaat u verder met stap 6.

2 Druk op SRC/OFF om [SPOTIFY] te selecteren.
3 Houd 1/ ∧ ingedrukt om [PHONE CONNECT] wee ter geven.
4 Draai de M.C.-knop om een van de volgende möglichkheden te selecteren en druk daarna op de knop om te bevestigen.

• Selecteer [IPHONE] voor iPhone.
• Selecteer [ANDROID] voor een Android-apparaat.

5 Draai aan de M.C.-knop om [BLUETOOTH] te selecteren voor een iPhone/Android-apparaat via Bluetooth.

OPMERKING

Als de verbindingsinstalling worden gewijzigd, verschijnt op het display een bericht om u te informeren dat de verbindingsinstalling is gewijzigd. Druk op de M.C.-knop en draai de M.C.-knop om [SRC OFF :YES] te selecteren en druk daarna op de knop om te bevestigen. Het toestel worden automatischuitgeschakeld en de instelling wordenuitgevoerd.

6 Druk op SRC/OFF om [SPOTIFY] te selecteren.

7Open de applicatie Spotify op het mobiele apparaat en start de weergave.

OPMERKING

Wanner u een ander mobiel apparaat dan een iPhone/Android-apparaat verbindt, selecteert u [OTHERS] in het [PHONE CONNECT]-menu en selecteert u [WIRED] (voor de USB-verbinding) of [BLUETOOTH] (voor de Bluetooth-verbinding). Afhankelijk van uw mobiele apparaat functioneert dit möglichk Niet correct.

Basisbedieningen

U kurz diverse instellingen uitvoeren in de FUNCTION-instellen (pagina 26).

OPMERKING

De beschikbare functies zijn afhankelijk van het soort inhoud (track/album/artiest/afspeellijst/radio) dat u wilt afspelen.

Actie Bediening
Een fragment overspringen Druk op of .	1 Druk op (lijst) om de lijst waar te given.2 Draai de M.C.-knop om de gewenste categorie te selecteren, druk daarna op de knop om te bevestigen.3 Draai de M.C.-knop om het gewenstebestand te selecteren, druk daarna op deknop om te bevestigen.De weergave start.
Een track in een lijst zoeken
Het afspelen pauzeren/hervatten Druk op 4/PAUSE.
Duim omhoog (alleen voor radio) Druk op 1/. ^
Duim omlaag (alleen voor radio) Druk op 2/. ^
Willekeurige weergave (alleen voor track/album/artiest/afspeellijst)	Druk op 5/XX.
Weergave herhalen (alleen voor track/album/artiest/afspeellijst)	Druk op 6/ ⇌.
Start een radiokanaal op basis van de song die momenteel worden afgespeeld.	1 Houd 5/ ×× ingedrukt om een radio te starten. 2Druk op de M.C.-knop. • Deze functie is möglichniet beschikbaar, afhankelijk van de geselecteerde song.

OPMERKING

Sommige functies van Spotify können nicht op het toestel worden bediend.

Pioneer ARC APP gebruiken

OPMERKING

Aansluiten van een iPhone is Niet beschikbaar voor DEH-S3000BT.

U kunst het toestel bedieren via een Pioneer ARC APP die geinstalleerd is op een iPhone/

Android-apparaat. In sommige gevalenkestu via het toestel bepaalde functies van de toepassing gebruiken, zoals bronzelectie, pauzeren enz.

Raadpleeg de helpfunctie van de toepassing voor meer informatie over welke functies

er beschikbaar zich in de toepassing.

WAARSCHUWING

Bedien de toepassing nicht verwijl u rijdt. Parkeer uw wagen op een veilige plaats voor u de bedieningselementen van de toepassing gebruikt.

Voor iPhone-gebruikers

Deze functie is compatibel met iPhones (iPhone 5 of recenter) waarop iOS 8.0 of recenter is geinstalleerd.

U kunt Pioneer ARC APP downloaden op iTunes App Store.

Voor gebruikers van Android-apparaten

Deze functie is compatibel met apparaten waarop Android OS 4.1 of later geinstalleerd is en die ook AOA (Android Open Accessory) 2.0 ondersteunen.

U kunt Pioneer ARC APP downloaden op Google Play.

OPMERKING

Sommige Android-apparaten die via AOA 2.0 verbonden zijn, werken möglichk nicht goed of produceren geluiden ten gevolge van hun eigena softwareontwerp, ongeacht de OS-versie.

Een verbinding tot stand brengen met Pioneer ARC APP

1Verbind dit toestel met het mobiele apparaat.

• iPhone/Android-apparaat via USB (pagea 10)
• iPhone/Android-apparaat via Bluetooth (pageina 12)

2 Druk op de M.C.-knop om het hoofdmenu wee ter te gehen.
3 Draai aan de M.C.-knop om [SYSTEM] te selecteren en druk verwolgens op de knop om te bevestigen.
4 Draai de M.C.-knop om [PHONE CONNECT] te selecteren en druk daarna op de knop om te bevestigen.
5 Draai de M.C.-knop om een van de volgende möglichkheden te selecteren en druk daarna op de knop om te bevestigen.

• Selecteer [IPHONE] voor iPhone.
• Selecteer [ANDROID] voor een Android-apparaat.

OPMERKING

Als de verbindingsinstalling worden gewijzigd, verschijnt op het display een bericht om u te informeren dat de verbindingsinstalling is gewijzigd. Druk op de M.C.-knop en draai de M.C.-knop om [SRC OFF :YES] te selecteren en druk daarna op de knop om te bevestigen. Het toestel worden automatischuitgeschakeld en de instelling wordenuitgevoerd.
6 Draai aan de M.C.-knop om een van de volgende möglichkheden te selecteren.

Als u in stap 5 [IPHONE] heeft geselecteerd

• Select [WIRED] voor de USB-verbinding.
• Select [BLUETOOTH] voor de Bluetooth-verbinding.

Als u in stap 5 [ANDROID] heeft geselecteerd

• Select [APP CONTROL] voor de USB-verbinding.
• Select [BLUETOOTH] voor de Bluetooth-verbinding.

Wonneer u de USB-verbinding selecteert, worden Pioneer ARC APP automatisch gestart op het Android-apparaat als [ON] is geseleerd in [P.APP AUTO ON] (pagea 32).

OPMERKING

Als Pioneer ARC APP Niet op uw Android-apparaat werk geinstalleerd, verschijnt een bericht op uw Android-apparaat om u te vragen de applicatie te installereren. Selecteer [OFF] in [P.APP AUTO ON] om het bericht te verwijderen (pageina 32).

7 Druk op SRC/OFF om een bron te selecteren.

8Start Pioneer ARC APP op het mobiele apparaat via USB-aansluiting. Houd de M.C.-knop via Bluetooth-aansluiting ingedrukt.

OPMERKING

Wonneer u een ander mobiel apparaat dan een iPhone/Android-apparaat verbindt, selecteert u [OTHERS] in het [PHONE CONNECT]-menu en selecteert u [WIRED] (voor de USB-verbinding) of [BLUETOOTH] (voor de Bluetooth-verbinding). Afhankelijk van uw mobiele apparaat functioneert dit möglichk Niet correct.

Muziek beluisteren op een Android-apparaat

1 Druk op SRC/OFF om [ANDROID] te selecteren.

Basisbedieningen

Actie Bediening
Een track selecteren Druk op of .	↓→ ↑
Snel vooruit- of blijuitspoelen Houd of ingedrukt
Het afspelen paueren/hervatten	Druk op 4/PAUSE.
Sound retriever	Druk op 3/S.Rtrv. [1]: Geschikt voor lage compressiewaarden [2]: Geschikt voor hoge compressiewaarden

De karaokefunctie gebruiken

WAARSCHUWING

• De bestuurder mag nooit zingen met een microfoon verwijl hij/zij aan het rijden is. Hierdoor kan een ongeval worden veroorzaakt.
• Om ongevallen te voorkomen mag u de microfoon Niet lately slingeren.

A LET OP

Het is uiterst gevaarlijk als de draad van de microfoon rond de stuurkolom, het rempedaal of de versnellingshendel worden gewikkeld. Hierdoor kan een onceval worden veroorzaakt. Installeeer de microfoon dusdanig, dat het rijden op geen enkele manier worden gehinderd.

OPMERKINGEN

• Gebruik een in de handel verkrijgbare dynamische mic en Niet de meegeleverde microfoon.
• Deze functie is nicht beschikbaar als u de volgende bron heeft geselecteerd.

-RADIO

-AUX

1 Steek de stereo ministekker van uw microfoon in de AUX-ingang.
2Houd ingedrukt om de karaokemodus te activeren.

Als de karaokemodus is geactiveerd, worden het volume van het apparaat gedempt.

Pas het volume van de microfoon aan met de [MIC VOL]-instelling.

OPMERKING

U=knt de karaokemodus ook activeren in de MICROPHONE-instelingen (pagina 26).

Het volume van de microfoon aanpassen

1 Houd ingedrukt om [MIC VOL] wee te given.
2 Draai aan de M.C.-knop om het volumeniveau aan te passen.

OPMERKINGEN

• U kurz het volume van de microfoon ook aanpassen in de MICROPHONE-installingen (pagina 26).
• Als u gefluit hoort wanneer u de microfoon gebruikt, moet u hem van de luidspreker weg houden of het volume van de microfoon verlagen.

Audio aanpassen

U kunt ook diverse instellingen uitvoeren in de AUDIO-installlingen (pagea 28).

De kantelfrequentie en de helling aanpassen

U kurz de kantelfrequentie en de helling van elke luidspreker aanpassen.

De volgende luidsprekers können worden aangepast.

[FRONT], [REAR], [SUBWOOFER]

OPMERKING

[SUBWOOFER] kan alleen worden geseleerd wonneer [ON] is geseleerd in [SUBWOOFER] (pagina 29).

1 Druk op de M.C.-knop om het hoofdmenu waar te gehen.
2 Draai aan de M.C.-knop om [AUDIO] te selecteren en druk verwolgens op de knop om te bevestigen.
3 Draai aan de M.C.-knop om [CROSSOVER] te selecteren en druk verwolgens op de knop om te bevestigen.
4 Draai de M.C.-knop om de luidsprekereenheid (filter) te selecteren, druk daarna op de knop om te bevestigen.

5 Draai de M.C.-knop om [HPF] of [LPF] te selecteren volgens de luidsprekereenheid (filter), druk daarna op de knop om te bevestigen.
6 Draai de M.C.-knop om een geschikte Kantelfrequency te selecteren voor de luidsprekereenheid (filter) die u heeft geselecteerd in stap 4, druk daarna op de knop om te bevestigen. [25HZ] tot [250HZ]
7 Draai de M.C.-knop om een geschikte helling te selecteren voor de luidsprekereenheid (filter) die u heeft geselecteerd in stap 4. [-6] tot [-24] (als u [FRONT] of [REAR] kiest) [-6] tot [-36] (als u [SUBWOOFER] kiest)

Installingen

U kunt diverse instellingen aanpassen in het hoofdmenu.

1 Druk op de M.C.-knop om het hoofdmenu waar te gehen.
2 Draai verwolgens aan de M.C.-knop om een van de volgende categorieën te selecteren, druk daarna op de knop om te bevestigen.

FUNCTION-installingen (pagea 26)
- AUDIO-installingen (pagea 28)
SYSTEM-installingen (pagina 30)
- ILLUMINATION-installingen (pagea 34)
- MICROPHONE-installingen (pagea 34)

3 Draai de M.C.-knop om de opties te selecteren, druk daarna op de knop om te bevestigen.

OPMERKING

De iPhone-menu-items in de volgende tabellen zijn nicht beschikkaar voor de DEH-S3000BT.

FUNCTION-installingen

De menu-items zijn afhankelijk van de bron.

Menu-item Beschrijving

FM SETTING

RADIO

[TALK], [STANDARD], [MUSIC] Pas de geluidskwaliteit aan aan het zendsignaal van de FM-band. (Alleen beschikbaar wanner FM-band is geselecteerd.)

Menu-item Beschrijving
BSM RADIO								Sla de ces sterkste zenders automatisch op onder de cijfertoetsen (1/△ tot 6/↔).
REGIONAL RADIO [ON], [OFF] Beperk de ontvangst tot de specifieke regionaleprogramma's wanner AF (alternativefrequentes Zoeken) geselecterd is. (Alleenbeschikbaar wanner FM-band is geselecterd.)
LOCAL RADIO FM: [OFF], [LV1], [LV2], [LV3], [LV4] MW/LW: [OFF], [LV1], [LV2]								Beperk de zenders automatisch volgens de signaalsterkte.
TA RADIO [ON], [OFF] Ontvang actuele verkeersinformatie indienbeschikbaar. (Alleen beschikbaar wanner FM-band is geselecterd.)
AF RADIO [ON], [OFF] Laat het toestel opnieuw afstemmen op eenandere freiertie vandezelfde zender. (Alleenbeschikbaar wanner FM-band is geselecterd.)
NEWS RADIO [ON], [OFF] Onderbreek de momenteel geselecteerde bronmet新模式berichten. (Alleen beschikbaar wanner FM-band is geselecterd.)
SEEK RADIO [MAN], [PCH] Wijs de knappen of								toe om zenders een voor een te zoeken (handmatigeafstemming) of selecteer een zenderuit devoorgeprogrammeerde kanalen.
SAVE SPOTIFY								Sla de informatie van de momenteel afgespeelde song op in uw muzieklijst op Spotify.
UNSAVE SPOTIFY								Verwijder de songinformatie die opgeslagen is in[SAVE].
Menu-item Beschrijving
SEL DEVICE	iPod	APP	BT AUDIO	SPOTIFY
				Verbind een Bluetooth-apparaat in de lijst.
S.RTRV	CD	USB	iPod	APP	BT AUDIO	ANDROID	SPOTIFY	AUX
[1] (geschikt voor lage compressiewaarden), [2] (geschikt voor hoge compressiewaarden), [OFF]				Verbeter gecomprimeerde audio en zorg voor een rijk geluid.
PAUSE	APP			Pauzeer of hervat de weergave.
PLAY	BT AUDIO			Start de weergave.
STOP	BT AUDIO			Stop de weergave.

AUDIO-installingen
Menu-item Beschrijving
EQ SETTING
[SUPER BASS], [POWERFUL], [NATURAL], [VOCAL], [CUSTOM1], [CUSTOM2], [FLAT]	Selecteer de equalizercurve of pas deleze aan. • Wanner u een andere instelling dan [CUSTOM1] en [CUSTOM2] selecteert,=kunt u de equalizercurve ook aanpassen door de M.C.- knop ingedrukt te houden en verrolgens de aangepaste equalizercurve op te slaan in [CUSTOM1].
Selecteer een equalizerband en - niveau voor verdere aanpassing.
Equalizerband: [50HZ] tot
[12.5kHz]
Equalizerniveau: [-6] tot [+6]
FADER*1
	Pas de balans aan:tussen de voor- en achterluidspreker.
BALANCE
	Pas de balans aan:tussen de linker en rechter luidspreker.
Menu-item Beschrijving
SUBWOOFER [ON], [OFF] Zet op [ON] wannee een subwoofer-luidspreker wordt gebruikt.
SUBWOOFER*2 [NOR], [REV] Selecteer de subwooferfase.
SPEAKER LEVEL Luidsprekertypes: [FRONT L], [FRONT R], [REAR L], [REAR R], [SUBWOOFER] Uitgangsiveau: [-24] tot [10]	Selecteer eenuidsprekereenheid (filter) en pas het uittgangsiveau aan. • Elke waarde die u heeft aangepast, verandert wannee u de [POSITION]-instelling verandert (pagina 29).
CROSSOVER Selecteer eenuidsprekereenheid (filter) om de HPF- of LPF-kantelfrequency en de helling voor elkeuidsprekereenheid aan te passen. Raadpleeg pagina 25 voor meer informatie over de [CROSSOVER]-instelling.
POSITION [OFF], [FRONT LEFT] (stoel vooraan links), [FRONT RIGHT] (stoel vooraan rechts), [FRONT] (stoen vooraan), [ALL]	Selecteer een luisterpositie om het uitgangsiveau van deuidsprekers automatisch aan te passen en een vertragingstijd toe te voegen die overeenkomt met het,aantal en de plaats van de bezette stoelen.
TIME ALIGNMENT [INITIAL], [OFF], [CUSTOM]	Selecteer of pas de instelleningen voor de tijdcorrectie aan overeenkomstig de afstand tussen de positie van de luisteraar en elke uidspreker. • Selecteer [INITIAL] om de instelwaarde te initialiseren. • Selecteer [OFF] om alle instelwaarden wee op 0 te zetten. • De [CUSTOM]-instelling is beschikbaar wannee [FRONT LEFT] of [FRONT RIGHT] is geseleerd in [POSITION] (pagea 29). • De [CUSTOM]-instelling is nicht beschikbaar wannee [OFF] is geseleerd in [SUBWOOFER] (pagina 29).
Selecteer eenuidsprekertype en pas deuidsprekerafstand aan voor verdere aanpassing in [CUSTOM]. Luidsprekertypes: [FRONT L], [FRONT R], [REAR L], [REAR R], [SUBWOOFER] Luidsprekerafstand (cm): [350] tot [0.0]
Menu-item Beschrijving
SAVE SETTINGS [YES], [NO] Sla de volgende geluidsinstellungen op zodate u ze later opnieuw=kunt oproepen: [CROSSOVER], [SPEAKER LEVEL], [EQ SETTING], [POSITION], [TIME ALIGNNMT], [D.BASS], [SUBWOOFER].
LOAD SETTINGS Laad de geluidsinstellungen wanseer u [SAVE SETTINGS] reeds heeft uitgevoerd.
D.BASS [OFF], [LOW], [HI] Boost het basniveau op dynamische wijze zodate het geluid klinkt alsof er een subwoofer aan het systeme is toegevoegd.
LOUDNESS [OFF], [LOW], [MID], [HI] Compenseer voor eenhelder geluid bij laag volume.
SLA [+4] tot [-4] Pas het volume aan voor elke bron behalve FM. Alle hierna vermelde combinaties worden automatisch ingesteld opdezelfde instelling. • Wanner u een USB-verbinding tot stand brengt, stelt u USB, iPod, ANDROID, SPOTIFY en APP in. • Wanner u een Bluetooth-verbinding tot stand brengt, stelt u BT AUDIO, iPod, ANDROID, SPOTIFY en APP in.

1 Niet beschikbaar wanner [SUB.W/SUB.W] is geseleerd in [SP-P/O MODE] in de INITIALinstellungen (pagea 8).
2 Niet beschikbaar wonneer [REAR/REAR] is geseleerd in [SP-P/O MODE] in de INITIAL-installingen (pagea 8).

SYSTEM-installingen

U kurz deze menu's ook oproepen wanner het toestel uitgeschakeld is.

Menu-item Beschrijving
LANGUAGE
[ENG](Engels), [PVC](Russisch), [TUR](Turks), [FRA](Frans)	Selecteer de taal om tekstinformatie van een gecomprimeerd audiobestand waar te gehen.
CLOCK SET Stel de klok in (pagea 7).
12H/24H [12H], [24H] Selecteer deijdnotatie.
BEEP TONE [ON], [OFF] U=kunt een pieptoon horen wonneer een knop wordt ingedrukt. Selecteer [OFF] om deze functie uit te schakelen.
INFO DISPLAY [SOURCE/SPEANA], [CLOCK/ SPEANA], [SRC/LIVE FX], [CLOCK/ LIVE FX], [SOURCE], [SPEANA], [OFF]	Geef het item waar op het sub-informatiedisplay. • Wonneer [SOURCE/SPEANA] of [CLOCK/ SPEANA] geseleerd is, worden de Antenne in plaats van de speana weergegeven op de radiobron.
AUTO PI [ON], [OFF] Zoek� een andere zender metdezelfde programming, zichs als u een voorkeuzender gebruikt.
AUX [ON], [OFF] Stel in op [ON] wonneer een hulpapparaat worden gebruikt dat verbonden is met het toestel.
BT AUDIO [ON], [OFF] Zet het Bluetooth-signal aan/uit.
SPOTIFY [ON], [OFF] Stel in op [ON] wonneer u de Spotify-functie gebruikt.
PW SAVE* [ON], [OFF] Verminder het verbruik van batterijvermogen. Het inschaken van de bron is de enige handeling die met deze functie möglichk is.
BT MEM CLEAR [YES], [NO] Wis de Bluetooth-apparaatgegevens (apparaatlijst, PIN-code, gesprekslijst, telefoonboek, voorgeprogrammeerde telefoonnummers) die opgeslagen+zijn in het toestel. [CLEARED] verschijnt wannes gegevens met succes werden verwijderd.
PHONE CONNECT (IPHONE]*, [ANDROID], [OTHERS] * Alleen voor DEH-S4000BT/S040BT	Selecteer het type apparaat en de gedaste verbinderingsmethode overeenkomstig uw apparaat. Raadpleeg paging 32 voor meer informatie over de verbindingen voor elk apparaat. • Selecteer [OTHERS] wannes u een ander mobiel apparaat verbindt dan iPhone/Android.
P.APP AUTO ON [ON], [OFF]	Selecteer[ON] om Pioneer ARC APP automatisch te starten wannes een Android-apparaat worden verbonden aan het toestel via AOA. (Alleen beschikbaar als [APP CONTROL] is geseleedeerd bij [PHONE CONNECT].)
USB AUTO [ON], [OFF] Selecteer [ON] om automatisch over te schakelen maar de bron [USB] wannes er een USB-apparaat/iPhone verbonden worden met het toestel. Selecteer [OFF] wannes een USB-apparaat/ iPhone alleen aangesloten worden om opgeladen te worden.

• [PW SAVE] worden geannuleerd als de accu losgekoppeld worden, en moet waar worden ingeschakeld als de accu waar worden aangesloten. Wanner [PW SAVE] uitgeschakeld is, kan het toestel, afhankelijk van de verbindsmethode, stroom van de accu blijven trekken als de ontsteking van uw wagen geen positie ACC (accessoire) heeft.

Informatie over de verbindingen voor elk apparaat

De beschikbare brunnen zijn verschillend afhankelijk van de instelwaarde.

Stel [PHONE CONNECT] in volgens de tabel van de bron die u wilt gebruiken.

Raapleeg pagina 22 voor meer informatie over Pioneer ARC APP-verbindingen.

OPMERKING

De iPhone-menu-items in de volgende tabellen zichn Niet beschikbaar voor de DEH-S3000BT.

Wanneer de Pioneer ARC APP-verbinding NIET worden uitgevoerd

Instelwaarde Apparaat Ver	bindingsmethode		Beschikbarebron(nen)
[WIED](Wanner [IPHONE] of[OTHERS] is geselecteerd)	iOS USB iPod	APP, SPOTIFY
		Bluetooth -
	Android USB	ANDROID (AOA)
		Bluetooth -
[USB MTP](MTP)(Als [ANDROID] isgeselecteerd)	iOS USB iPod	APP, SPOTIFY
		Bluetooth -
	Android USB	USB MTP
		Bluetooth -
[APP CONTROL](AOA)(Als [ANDROID] isgeselecteerd)	iOS USB iPod	APP, SPOTIFY
		Bluetooth -
	Android USB	ANDROID (AOA)
		Bluetooth -
[BLUETOOTH] iOS USB -
		Bluetooth iPod, APP, SPOTIFY
	Android USB	USB MTP
		Bluetooth APP, SPOTIFY

Wonneer de Pioneer ARC APP-verbinding worden uitgevoerd

Instelwaarde Apparaat Ver	connections	no de	Beschikbare bron(nen)
[Wired] (Wanner [IPHONE] of [OTHERS] is geseleerd)	iOS USB iPod	, SPOTIFY
		Bluetooth -
	Android USB	ANDROID (Android	Muziek)
		Bluetooth -
[USB MTP](MTP) (Als [ANDROID] is geselecteerd)	iOS USB iPod	, SPOTIFY
		Bluetooth -
	Android USB	USB MTP
		Bluetooth -
Instelwaarde	Apparaat	Verbindingsmethode	Beschikbarebron(nen)
[APP CONTROL](AOA)(Als [ANDROID] is geseleerd)	iOS USB iPod	, SPOTIFY
		Bluetooth -
	Android USB	ANDROID (Android	Muziek)
		Bluetooth -
[BLUETOOTH] iOS USB -
		Bluetooth iPod, SPOTIFY
	Android USB	USB MTP
		Bluetooth ANDROID (Android	Muziek), SPOTIFY

ILLUMINATION-installingen

Menu-item Beschrijving

DIM SETTING

[SYNC CLOCK], [MANUAL] De display-helderheid wijzigen.

BRIGHTNESS

[1] tot [10] De display-helderheid wijzigen.

De beschikbare instelbereiken zijn verschillend afhankelijk van [DIM SETTING].

MICROPHONE-installingen

Menu-item Beschrijving

MICROPHONE

[ON], [OFF] Zet op [ON] als u de karaokefunctie gebruikt.

MIC VOL

Pas het volume van de microfoon aan.

Verbindingen/installatie

Verbindingen

Belangrijk

• Wonneer dit toestel worden geinstalleerd in een wagon zonder ACC (accessoire)-positie van de contactschakelaar en als de rode kabel Niet worden verbonden met de aansluiting die de bediening van de contactschakelaar detecteert, kan de accu leeglopen.

ACC-positie

Geen
ACC-po

• Als dit toestel worden gebruikt in andere omstandigheden dan hierna vermeld, kan er brand of een storing optreden.

Wagens met een 12 Volt accu en negatieve aarding.

• Wonneer de luidsprekeruitgang door 4 kanalen worden gebruikt, gebruikt u luidsprekers van meer dan 50W (maximaal ingangsvermogen) en tussen 4 en 8 (impedantiewaarde). Gebruik geen luidsprekers van 1 tot 3 voor dit toestel.

• Wonneer de uitgang voor de** achterluidspreker worden gezruikt door 2 Ω van de subwoofer, gezruikt u luidsprekers van meer dan 70 W (maximaal ingangsvermogen).

• Raadpleeg de verbindingen voor een verbinderingsmethode.

• Om kortsluiting, oververhitting of storing te voorkomen, dient u de volgende richtlijnen op te volgen.

• Koppel de negatieve pool van de accu los voor u met de installment begint.
  Zet de bedrading vast met kabelklemmen of kleefband. Wikkel

kleefband rond bedrading die in contact kommt met metalen delen om de bedrading te beschermen.

• Plaats alle kabels op een veilige afstand van bewegende delen, zoals de schakelhendel en de stoelrails.
• Plaats alle kabels op een veilige afstand van heteplaatsen, dus nicht nabij deuitgang van de verwarming.
• Verbind de gele kabel nicht met de accu door deze door het gat maar het motorcompartiment te voeren.
  -Dek alle losgekoppelde kabelconnectors af met isolatietape.
• Sluit kabels nooit kort.
  -Verwijder de isolatie van de voedingskabel van dit toestel nicht om de stroomtoevoer met andere apparaten te delen. De stroomcapaciteit van de kabel is beperkt.
  -Gebruik een zekering van de voorgeschreven waarde.

• Verbind de negatieve luidsprekerkabel nooit rechtstreeks met aarde.
  -Voeg nooit negatieve kabels van meerdere luidsprekers samen.

• Als het toestel ingeschakeld is, wordenstuursignalen via de blauw/witte kabelverstuurd. Verbind deze kabel met desystememafstandsbediening van een externe eindversterker of met het relaiscontact voor de automatische antenne (max. 300mA12V gelijkstroom). Als de wagen uitgerust is met een ruitantenne, moet verbinding worden gemaatk met de voedingsaansluiting van de antennebooster.

• Verbind de blauw/witte kabel nooit met de voedingsaansluiting van een externe eindversterker. Verbind deze kabel ook nooit met de voedingsaansluiting van de automatische antenne. Hierdoor zou de

accu leeglopen of zou er een storing optreten.

• De zwarte kabel is aarde. Aardingskabels voor dit toestel en andere uitrusting (met name producten die veel stroom trekken zoals eindversterkers)要去en afzonderlijk worden aangesloten. Anders kan er, wonneer ze toevallig loskomen, brand of een storing optreden.
• Het grafische symbol op het product duidt gelijkstroom aan.

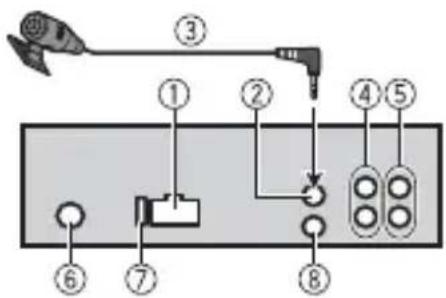

Dit toestel

① Stroomkabelingang
② Microfooningang
③ Microfoon (3 m)
Achteruitgang of subwooferuitgang
⑤ Vooruitgang
Antenne-ingang
⑦ Zekering (10 A)
Ingang draadafstandsbediening
Een vast bedrade
afstandsbedieningsadapter kan worden
aangesloten (afzonderlijk verkocht).

Stroomkabel

① Naar stroomkabelingang
② Afhankelijk van het soort wagen kan de functie van en verschillend zich. In dit geval dient u te verbinden met 5 en met . 3
③Geel Reserve (of accessoire)
④ Geel
Verbinden met de constante 12 V voedingsaansluiting.
⑤ Rood Accessoire (of reserve)
Rood Verbinden met de aansluiting die door de contactschakelaar worden gestuurd (12 V gelijkstroom).
⑦ Verbind draden van bezelfde kleur met elkaar.
Zwart (chassisaarde)
Blauw/wit
De penpositie van de ISO-connector is afhankelijk van het wagentype. Verbind en Wonneer pen 5 een antennestuurtype is. In een ander

wagentype mag u en nooit verbinden.

Blauw/wit

Verbinden met de systeembedingensaansluiting van de eindversterker (max. 300 mA 12 V gelijkstroom).

Blauw/wit

Verbinden met het relaiscontact voor de automatische antenne (max. 300 mA 12 V gelijkstroom).

12 Luidsprekerdraden

Wit: links voor

Wit/zwart: links voor

Grijs: rechts voor

Grijs/zwart: rechts voor

In sommige wagens is de ISO-connector in twee gesplitst. In dit geval dient u verbinding te make n met bevide connectoren.

OPMERKINGEN

• Wijzig het beginmenu van dit toestel. Zie [SP-P/O MODE] (pagea 8). De subwooferuitgang van dit toestel is mono.
• Wonneer u een subwoofer van 2 Ω gebruikt, dient u de subwoofer te verbinden met de violette en violet/ zwarte draden van dit toestel. Sluit niets aan op de groene en groen/zwarte draden.

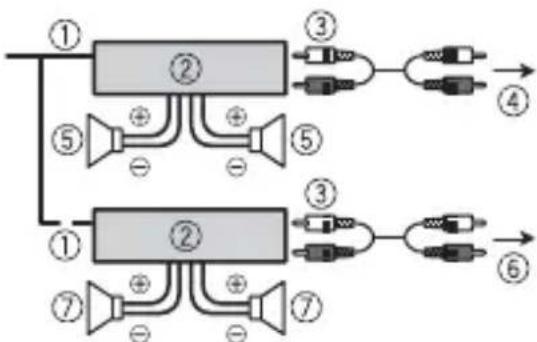

Eindversterker (afzonderlijk verkocht)

Voer.Deze verbindingen uit wanner u de optionele versterker gebruikt.

① Systeemafstandsbediening Verbinden met blauw/witte kabel.
② Eindversterker (afzonderlijk verkocht)
③ Verbinden met RCA-kabels (afzonderlijk verkocht)
4 Naar vooruitgang
⑤ Voorluidspreker
6 Naar awhiletgang of subwooferuitgang
⑦ Achterluidspreker of subwoofer

Installatie

Belangrijk

• Controller alle verbindingen en systeken voor de definitieve installment.
• Gebruik geen ongeoorloofde onderdelen, want dit kan tot storingen leiden.
• Raadpleeg uw verdeler als u voor de installmentie gaten要去 boren of andere wijzigingen aan de wagon要去 aanbrengen.

• Installee het toestel zich op de volgendeplaatsen:

• waar het de goede werkig van de wagen kan storen.

• waar passagiers gekwetst{kennen geraken bij bruusk afremmen.

• Installee dit toestel op een veilige afstand van heteplaatsen, zoals de uitgang van de verwarming.

• Optimale prestaties zich verzekerd wanner het

toestel in een hoek van minder dan 60^ wordt geinstalleerd.

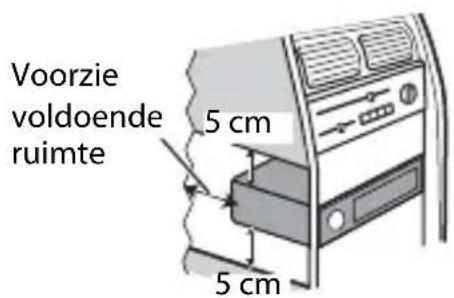

Tijdens de installmentie dient u voor een goede warmteafvoer bij het gebruik van het toestel te zorgen. Voorzie daartoe voldoende vrije ruimtechyter het achterpaneel en wikkel alle losse kabels op, zodat ze de ventilatieopeningen nicht blokkeren.

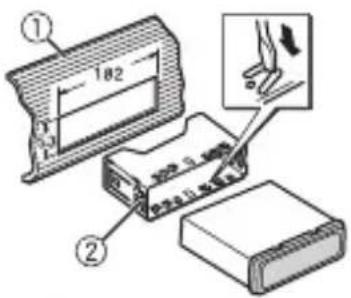

DIN-installatie

1 Steek de bijgeleverde installmentiekoker in het dashboard.
2 Zet de installmentiekoker vast door de metalen lippen 90^ te plooien met een schroevendraaier.

① Dashboard
② Installatiekoker

• Controller of het toestel degelijk geinstalleerd is. Een onstabiele installmentie kan haperingen of andere storingen veroorzaken.

Wonneer u de bijgeleverde installmentekoker nicht gebruikt

1 Bepaal de positie waar de gaten in de beugel en de zijkant van het toestel overeenkomen.

2 Draai aan elke kant twee schroeven vast.

① Tappende schroef (5mm× 9mm, niet met het product meegeleverd)
② Montagebeugel
③ Dashboard of console

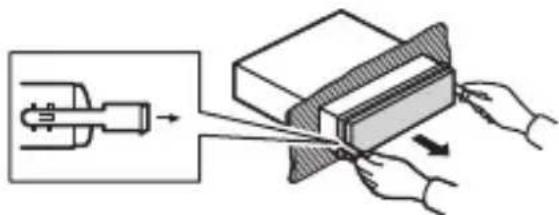

Het toestel verwijderen (geinstalleerd met de bijgeleverde installmentiekoker)

1 Verwijder het sierkader.

① Sierkader
② Gekepte lip

• Door het voorpaneel los te makes, kunt u gemakkelijker bij het sierkader komen.
• Wanner het sierkader worden teruggezet, moet de kant met de gekeepte lip omlaag wijzen.

2 Steek de meegeleverde uittrekspieen in beiden zichden van het toestel tot ze op hun plaats klikken.
3 Trek het toestel uithet dashboard.

De microfoon installeren

De microfoon要去 direct voor de bestuurder worden geplaatst, op een geschikte afstand om de stem duidelijk opte nemen.

LETOP

Het is uiterst gevaarlijk als de microfoondraad rond de stuurkolom of de schakelhendel gewikkeld raakt. Installeer de microfoon dusdanig, dat het rijden op geen enkele manier worden gehinderd. Het is aan te bevelen klemmen (afzonderlijk verkocht) te gebruiken om de draad vast te leggen.

OPMERKING

Afhankelijk van het voertuigmodel kan de microfoonkabel te kort+zijn als u de microfoon op de zonneklep bevestigt.
Installer in dat geval de microfoon op de stuurkolom.

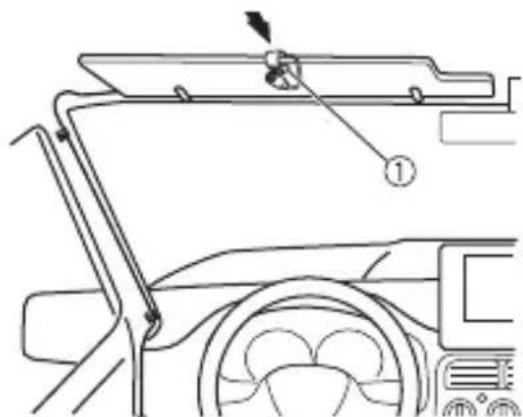

Installeren op de zonneklep

1 Plaats de microfoondraad in de groef.

① Microfoondraad ② Groef

2 Installer de microfoonklem op de zonneklep.

Door de zonneklep omlaag te zetten, vermindert de kwaliteit van de spreakherkenning.

① Microfoonklem

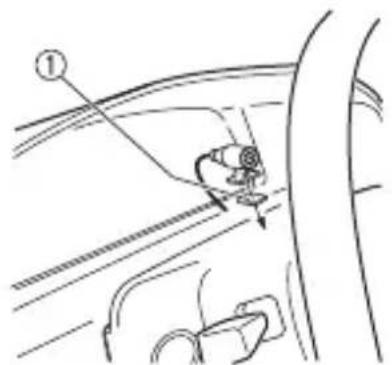

Installeren op de stuurkolom

1 Verschuif de microfoonvoet om hem los te make n van de microfoonklem.

① Microfoon
② Microfoonklem
③ Microfoonvoet

2 Installee de microfoon aan de awhilezijde van de stuurkolom.

① Dubbelzijdige tape

Aanvullende informatie

Problemen verhelpen

Het display keert automatisch terug maar het gewone display.

hebts gedurende ongeveer 30
seconds geen handeling uitgevoerd.
- Voer een handelinguit.

Het bereik voor weergave herhalen worden onverwacht gewijzigd.

Afhankelijk van het bereik voor weergave herhalen kan het geselecteerde bereik gewijzigd worden wanner u een andere map of een ander fragment selecteert of vooruit ofchteruit spoelt. -Selecteer het gewenste bereik voor weergave herhalen opnieuw.

Een onderliggende map worden nicht afgespeeld.

Onderliggende mappen worden nicht aufgespeeld wonneer [FLD] (map herhalen) is geselecterd. -Selecteer een ander bereik voor weergave herhalen.

Het geluid is onderbroken.

gezruikt een apparaat, zoals een mobiele telefoon, die hoorbare storingen veroorzaakt.
-Plaats elektrische apparaten die de storing können veroorzaken, verder weg van het toestel.

Het geluidssignaal van de Bluetooth-geluidsbron worden nicht weergegeven.

Er worden op hetzelfde moment getelefoneerd met een via Bluetooth aangesloten mobiele telefoon.

-Het geluidssignaal wordt weergegeven nadat het gesprek beeindigd is.

→Er worden op hetzelfde moment een via Bluetooth aangesloten mobiele telefoon gezruikt.
-Gebruik de mobiele telefoon Niet op hetzelfde moment.
De verbinding:tussen het toestel en de mobiele telefoon wordt nicht correct tot stand gebracht nadat werden getelefoneerd met een via Bluetooth aangesloten mobiele telefoon.
-Breng opnieuw een Bluetooth-verbinding tot stand:tussen het toestel en de mobiele telefoon.

Foutmeldingen

Algemeen

AMP ERROR

Dit toestel werkt nicht of er is een probleem met de luidsprekeraansluiting.
Het beveiligingscircuit is geactiveerd. -Controleer de luidsprekeraansluiting. -Draai de contactschakelaar maar OFF en waar maar ON. Als het bericht nog wordt weergegeven, neemt u contact op met uw leverancier of een erkend Pioneer Servicecentrum.

NO XXXX (bijvoorbeeld NO TITLE)
Er is geen ingebedde tekstinformatie. Schakel het display om of speel een ander fragment/bestand af.

Cd-speler

De disc is bekrast.
-Plaats een andere disc.

Elektrisch of mechanisch probleem.
-Zet de contactschakelaar UIT en waar AAN en dan terug maar de cd-speler.

ERROR-15

De geplaatste disc bevat geen gegevens.
-Plaats een andere disc.

ERROR-23

Het cd-formaat worden nicht ondersteund.
-Plaats een andere disc.

FORMAT READ

Soms is er een vertraging tussen het begin van de weergave en wonneer u het geluid begint te horen. -Wacht tot het bericht verdwijnt en u het geluid hoort.

NO AUDIO

De geplaatste disc bevat geen aftspeelbare bestanden.
-Plaats een andere disc.

SKIPPED

De geplaatste disc bevat door DRM beveiligde bestanden. -Beveiligde bestanden worden overgeslagen.

PROTECT

Alle bestanden op de geplaatste disc zichn beveiligd met DRM. -Plaats een andere disc.

USB-apparaat/iPhone

FORMAT READ

Soms is er een vertraging tussen het begin van de weergave en wanner u het geluid begint te horen. -Wacht tot het bericht verdwijnt en u het geluid hoort.

NO AUDIO

Er zijn geen songs.
-Zet de audiobestanden overaar het USB-apparaat en kaak verbinding. De inhoud van het USB-apparaat is beveiligd.
-Raadpleeg de instructies bij het USB-apparaat om de beveiliging uit te schakelen.

SKIPPED

Het aangesloten USB-apparaat bevat bestanden die met DRM zich beveiligd. -Beveiligde bestanden worden overgeslagen.

PROTECT

Alle bestanden op het aangesloten USB-apparaat�zijnbeveiligdmet DRM. -Gebruik eenander USB-apparaat.

N/A USB

Het aangesloten USB-apparaat worden nicht ondersteund door dit toestel. -Gebruik een apparaat dat compatibel is met USB.

HUB ERROR

USB-apparaten die aangesloten zich via een USB-hub worden Niet ondersteund door dit toestel. Sluit het USB-apparaatrechtstreeks aan op dit toestel met behulp van een USB-kabel.

CHECK USB

Er is kortsluiting opgetreden in de USB-stekker of de USB-kabel.

-Controller of de USB-stekker en de USB-kabel nicht ergens ingeklemd of beschadigd zich.

Het aangesloten USB-apparaat verbruikt meer stroom dan de maximaal toelaatbare waarde. -Ontkoppel het USB-apparaat en gebruik het Nieteer.Zet de contactschakelaar op UIT en daarna

op ACC of AAN. Sluit alleen compatibele USB-apparaten aan.

De iPhone functioneert correct maar wordt Niet opgeladen.

• Controller of de kabel van de iPhone Niet is kortgesloten (bijvoorbeeld contact maakt met metalen voorwerpen). Zet daarna de contactschakelaar UIT en weeR AAN, of ontkoppel de iPhone en sluit hem weer aan.

ERROR-19

Communicatiefout.

-Probeer een van de volgende mogelijkheden en keer dantering nuar de USB-bron.

• Zet de contactschakelaar UIT en waar AAN.
• Ontkoppel het USB-apparaat.
• Schakel over那儿 een andere signaalbron.

iPhone-fout.

-Verwijder de kabel uit de iPhone. Sluit de kabel waar aan als het hoofdmenu van de iPhone worden weergegeven en stel de iPhone opnieuw in.

ERROR-23

Het USB-apparaat was nicht goed geformatteerd.

-Formatteer het USB-apparaat met FAT12, FAT16 of FAT32.

ERROR-16

De versie van de iPhone-firmware is verouderd.

-Werk de versie van de iPhone bij.

iPhone-fout.

-Verwijder de kabel uit de iPhone. Sluit de kabel waar aan als het hoofdmenu van de iPhone worden weergegeven en stel de iPhone opnieuw in.

STOP

De huidige lijst bevat geen songs.

-Selecteer een lijst die wel songs bevat.

NO BT DEVICE GO TO BT MENU TO REGISTER

Geen Bluetooth-apparaat gezonden.

-Verbind het toestel en iPhone via Bluetooth (pageina 12).

CONN. Failed PRESS BAND KEY TO RETRY

→Bluetooth-verbinding met iPhone mistrukt.

Druk op BAND om oprniew verbinding te make.

DISCONNECTED PRESS BAND KEY TO RETRY

→Bluetooth-verbinding met iPhone mistrukt.

Druk op BAND om oprniew verbinding te make.

Bluetooth-apparaat

ERROR-10

Fout in de stroomvoorziening van de Bluetooth-module van dit toestel.

-Zet de contactschakelaar op UIT en daarna op ACC of AAN.

APP

NO BT DEVICE GO TO BT MENU TO REGISTER

Geen Bluetooth-apparaat gezonden.

-Verbind het toestel en het apparatus via Bluetooth (pagea 12).

CONN. Failed PRESS BAND KEY TO RETRY

→Bluetooth-verbinding mistrukt.

Druk op BAND om oprniew verbinding te make.

DISCONNECTED PRESS BAND KEY TO RETRY

→Bluetooth-verbinding mistrukt.

Druk op BAND' om opniew verbinding te make.

CHECK APP

Verbinding met de applicatie mistrukt.

-Volg de instructies op het scherm.

NOT FOUND

De applicatie is nog nicht gestart.

-Bedien het mobiele apparaat om de applicatie te starten.

Spotify

NO BT DEVICE GO TO BT MENU TO REGISTER

Geen Bluetooth-apparaat gezonden.

-Verbind het toestel en het apparatus via Bluetooth (pageina 12).

CONN. Failed PRESS BAND KEY TO RETRY

→Bluetooth-verbinding mistrukt.

Druk op BAND7 om opniew verbinding te make.

CHECK APP PRESS BAND KEY TO RETRY

Verbinding met de applicatie Spotify mistrukt.

Druk op BAND' om oprniew verbinding te make.

DISCONNECTED PRESS BAND KEY TO RETRY

→Bluetooth-verbinding verloren gegaan.

Druk op BAND' om oprniew verbinding te make.

CHECKAPP

Verbinding met de applicatie Spotify mistrukt.

-Volg de instructies op het scherm.

Aanwijzingen voor het gebruik

Discs en de player

• Gebruik uitsluitend discs die voorzien zijn van een van onderstaande twee logo's.

• Gebruik discs van 12 cm.
• Gebruik uitsluitend normale, ronde discs.
• De volgende typen discs können nicht op dit toestel worden afgespeeld:

-DualDiscs
- Discs van 8 cm. Als u deze discs met een adapter probeert af te spelen, kan het toestel defect raken.
- Discs in een ongewone vorm
- Andere discs dan cd's
- Beschadigde discs, inclusief schijven die zichn gebarsten, gebogen of waarvan stukjes zichn afgebrozen
- Cd-r/rw-discs die nicht zich gefinaliseerd

• Schrijf Niet op het oppervlak van de discs en gebruik geen chemicalien.
• Om een cd te reinigen, veegt u de disc af met een zachte doek, waar bij u van buiten maar binnen gaat.
• Condens kan de goede werkung van de speler tijdelijk negatief beinvloeden. Laat de speler in een warmere omgeving ongeveer een uur op temperatuur komen. Veeg vochtige discs met een zachte doek schoon.
• Bij gebruik van discs met een bedrukbaar labelloppervlak moet u de instructies en waarschuwingen van de discs controeren. Afhankelijk van de disc kan laden ofuitwerpen nicht möglichk+zijn.Het gebruik van zulke discs kan dit toestel beschadigen.

• Plak geen in de handel verkrijgbare labels of andere materialen op de discs.

• De discs können verrormen waardoor ze onafspeelbaar{kunnen worden.

• De labels können loslatenijdens het afspelen en de disc blokkeren bij hetuitwerpen en het toestel beschadigen.

USB-opslagapparaat

• Het makes van verbindingen via een USB-hub worden nicht ondersteund.
  Maak het USB-apparaat stevig vast voordat u gaat rijden. Zorg dat het USB-apparaat Niet op de vloer valt omdat het dan onder het rem- of gaspedaal terecht kan komen.

• Afhankelijk van het USB-apparaat{kennen de volgende problemen voorkomen.

• De bediening kan verschillend zijn.
  -Het opslagapparaat wordt nicht herkend.
  -Bestanden worden nicht correct afgespeeld.
  -Het apparaat kan hoorbare interferentieveroorzaken wonneer u maar de radio luistert.

iPhone

• Stel de iPhone nicht bloot aan hogetemperaturen.
  Maak de iPhone stevig vast voordat u gaat rijden. Zorg dat de iPhone Niet op de vloer kan vallen odomat hij dan onder het rem- of gaspedaal terecht kan komen.
• Tekst op de iPhone die nicht compatibel is met de specificaties van dit toestel, kan nicht worden weergegeven.

Compatibilität met gecomprimeerde audio

• Alleen de eerste 32 tekens van de bestandsnaam (inclusief de extensie) of mapnaam worden weergegeven.

• Een juiste werkking van dit toestel is afhankelijk van de toepassing waarmee de WMA-bestanden zijn gecodeerd.

• Er kan een beetje vertraging optreden bij het beginnen met afspelen van audiobestanden met beeldgegevens of audiobestanden op een USB-apparaat met een uitgebrede mittenstructuur.

• Russische tekst kan alleen op dit toestel worden weergegeven als die met een van de volgende tekensets is geodeerd: - Unicode (UTF-8, UTF-16)
• Andere tekensets dan Unicode die in een Windows-omgeving worden gebrukt en op Russisch zich ingesteld bij de taalinstelleningen

LET OP

• Pioneer garandeert geen compatibilititeit met alle USB-opslagapparaten en kan nicht verantwoordelijk worden gesteld voor eventuele gegevensverlies op mediaspelers, smartphones of andere apparatenijdens het gebruik van dit product.
• Laat discs en USB-opslagapparaten nicht darüber opplaatsen waar de temperatuur hoog kan oplopen.

WMA-bestanden

Bestandsextensie .wma
Bitsnelheid 48 kbps tot	320 kbps (CBR), 48 kbps tot 384 kbps (VBR)
Bemonsteringsfrequentie	32 kHz, 44,1 kHz, 48 kHz
Windows Media™ Audio Professional, Lossless, Voice/DRM Stream/Stream met video	Niet compatibel

MP3-bestanden

Bestandsextensie .mp3
Bitsnelheid 8 kbps tot 3	20 kbps (CBR), VBR
Bemonsteringsfrequentie	8 kHz tot 48 kHz (32 kHz, 44,1 kHz, 48 kHz voor de beste kwaliteit)
Compatible ID3-tag- versie	1.0, 1.1, 2.2, 2.3, 2.4 (ID3-tag versie 2.x krijgt prioriteit boven versie 1.x.)
M3u-afspeellijst Niet co	npatibel
MP3i (MP3 interactive), mp3 PRO	Niet compatibel

WAV-bestanden

AAC-bestanden (alleen voor de DEH-S4000BT/S040BT)

Compatible formaat AAC	gecodeerd door iTunes
Bestandextensie .m4a
Bemonsteringsfrequen tie	11,025 kHz tot 48 kHz
Transmissiesnelheid 16	kbps tot 320 kbps, VBR
Apple Lossless Niet compatibel
AAC-bestand gekocht in de iTunes Store (.m4p-bestandextensie)	Niet compatibel

FLAC-bestanden

• Ongeacht de tijdsduur:tussen de songs op de originele opname worden bij het afspelen van gecomprimeerde audiodiscs een korte pauze:tussen de songs ingelast.

Hiērarchie afspeelbare mappen	Tot acht niveaus (voor praktisch gebruikCNT u beter nicht meer dan twee niveaus gebruiken)
Afspeelbare mappen Maximaal 99
Afspeelbare bestanden	Maximaal 999
Bestandsystem ISO 9660 Level 1 en 2, Romeo, Joliet
Afspelen van multisessie-discs	Compatible
Gegevensoverdracht pakket schrijven	Niet compatibel

USB-apparaat

• Er kan een beetje vertraging optreden bij het beginnen met afspelen van audiobestanden op een USB-opslagapparaat met een uitgebreide mappenstructuur.

Hiērarchie afspeelbare mappen	Tot acheit niveaus (voor praktisch gebruikCNT u beter nicht meer dan twee niveaus gebruiken)
Afspeelbare mappen M	Maximaal 1 500
Afspeelbare bestanden	Tot 15 000
Afpelen van,auteursrechtelijkbeschemdebestanden	Niet compatibel
Gepartitioneerd USB-apparaat	Alleen de eerstepartitie kan wordenafgespeeld.

Compatibilitet met iPhone

Alleen de volgende iPhone-modelten können met dit toestel gebrukt worden. Ondersteunde versies van de iPhone-software worden hieronder genoemd. Oudere versies worden welticht nicht ondersteund.
Gemaakt voor
-iPhone7
-iPhone 7 Plus
-iPhone SE
iPhone 6s
iPhone 6s Plus
-iPhone 6
-iPhone 6 Plus
iPhone 5s
-iPhone 5c
-iPhone 5
- Afhankelijk van de generatie en de versie van de iPhone zijn sommige functies möglichk Niet beschikkaar.
- Gebruikers van een iPhone met Lightning-aansluiting moeten de Lightning-naar-USB-kabel gebruiken (bij de iPhone geleverd).
- Raadpleeg de handleiding van de iPhone voor meer informatie over ondersteunde bestandsindelingen.
- Audiobook, Podcast: Compatible

LETOP

Pioneer is Niet verantwoordelijk voor verlies van gegevens op de iPhone, ook Nietijdens het gebruik van dit toestel.

Volgorde van audiobestanden

De gebruiker kan met dit toestel geen mapnummers toewijzen of de afspeelvolgorde wijzigen. De volgorde van de audiobestanden is afhankelijk van het aangesloten apparaat. Merk op dat verborgen bestanden op een USB-apparaat Niet können worden weergegeven.

Voorbeeld van een boomstructuur

Lijst van Russische tekens

Het merk Bluetooth® en de logo'saarvan zich geedeponeerde handelsmerken van Bluetooth SIG, Inc. PIONEER CORPORATION gekruikt deze onder licentie.Andere handelsmerken en handelsnamen zich eigendom van de respectieve eigenaren.

iTunes

Apple en iTunes zijn handelsmerken van Apple Inc., geregisteerd in de V.S. en andere landen.

WMA

Windows Media is een gedeponeerd handelsmerk of een handelsmerk van

Microsoft Corporation in de Verenigde Staten en/of in andere landen.

Dit product bevat technologie die het eigendom is van Microsoft Corporation en die Niet gebruikt of gedistribuereeard mag worden zonder toestemming van Microsoft Licensing, Inc.

FLAC

Verspreiding en gebruik in bron- en binaire
vorm, met of zonder wijziging, is
toegestaan mits aan de volgende
voorwaarden is voldaan:

-Elke verspreding van broncode要去 de hierboven vermelde auteursrechtelijk meededeling omvatten, alsook deze lijst met voorwaarden en de volgende disclaimer.

-Verspreidingen in binaire vom要去 de hierboven vermelde auteursrechtelijk mededeling, alsook deze lijst met voorwaarden en de volgende disclaimer opnemen in de documentationie en/of andere materialien die bij de verspreiding worden geleverd.

-De naam van Xiph.org Foundation noch de naam van zich bijdragers mogen worden gebruikt om producten die van deze software afgeleid zich, te onderschrijven of te promoten zonder specifieke, voorafgaande en schriftelijk toestemming.

DEZE SOFTWARE WORDT DOOR DE
HOUDERS VAN HET AUTEURSrecht EN
DOOR DE BIJDRAGERS "ZONDER MEER"
GELEVERD, EN ER WORDT GEEN ENKELE
UITDRUKKELIJKE OF IMPLICIETE GARANTIE
VERLEEND, INCLUSIEF MAAR NIET BEPERKT
TOT IMPLICIETE GARANTIES VAN
VERKOOPBAARHEID EN GESCHIKTHEID
VOOR EEN BEPAALD DOEL. IN GEEN GEVAL
KUNNEN DE STICHTING OF HAAR
BIJDRAGERS AANSPRAKELIJK WORDEN
GESTELD VOOR DIRECTE, INDIRECTE,

INCIDENTELE, SPECIALE, EXEMPLARISCHE OF GEVOLGSCHADE (INCLUSIEF MAAR NIET BEPERKTTOT AANKOOP VAN VERVANGGOEDEREN OF-DIENSTEN; VERLIES VAN GEBRUIK,GEGEVENSOF WINST;OF BEDRIJFSONDERBREKING) ONGEACHT DE MANIER WAAROP DEZE WERD VEROORZAAKT EN ONGEACHT ELKE AANSPRAKELIKHEIDSTHEorie,ZOWEL IN CONTRACT, STRIKTE AANSPRAKELIKHEID OF TORT (INCLUSIEF VERWAARLOZING OF ANDERSZINS) OP ENIGERLEI WIJZE RESULTTEREND UIT HET GEBRUIK VAN DEZE SOFTWARE,ZELFS INDIEN DE MOGELIKHEID VAN DEZE SCHADE WERD GEMELD.

iPhone en Lightning

Gebruik van het Made for Apple label betekent dat de accessoire special voor het Apple product(en) op het label is gemaakt en volgens de ontwikkelaar voldoet aan de prestatiestandaarden van Apple. Apple is Niet verantwoordelijk voor de werkking van dit apparatus of de naleving ervan ten aanzien van veiligheid en wettelijk normen.

Het gebruik van deze accessoire met een Apple product kan de prestaties van de draadloze netwerkverbinding negatif beinvloeden.

iPhone en Lightning zijn handelsmerken van Apple Inc., geregisteerd in de VS en andere landen.

Siri®

Werkt met Siri via de microfoon.

Android & Google Play

Android, Google Play en het Google Playlogo+zijn handelsmerken van Google Inc.

Spotify®

SPOTIFY en het Spotify-logo+zijn gedeponeerde handelsmerken van Spotify AB. Compatible mobiel digitaal apparaat en premium-abonnement vereist indien beschikbaar; zie https://www.spotify.com.

T-Kernel 2.0

Dit product maakt gebruik van de broncode van T-Kernel 2.0 onder T-License 2.0 verleend door het T-Engine Forum (www.tron.org).

MP3

Gelicentieerd volgens de Apache-Licentie, Versie 2.0 (de "Licentie"); u mag dit bestand alleen gebruiken in naleving van de Licentie.

U=kunt een exemplaar van de Licentie vinden op

http://www.apache.org/licenses/License-2.0

Tenzij voorgeschreven door de relevante wetgeving of schriftelijk overeengekomen, wordt de onder de Licentie verspreide software "ZONDER MEER" verdeld, ZONDER ENIGERLEI GARANTIES OF VOORWAARDEN, zowel expliciet als impliciert.

Raadpleeg de Licentie voor de specifieke taal voor toelatingen en beperkingen onder de Licentie.

Technische gegevens

Algemeen

Spanningsbron: 14,4 V gelijkstroom (10,8 V tot 15,1 V toelaatbaar)

Aardingsystem: negatief

Maximaal stroomverbruik: 10,0 A

Maximaal uitgangsvermogen:

• 50W× 4 kan./4Ω (zonder subwoofer)
• 50W× 2 kan./4 +70W× 1 kan./2 (met subwoofer)

Doorlopend uitgangsvermogen:

22W× 4 (50 Hz tot 15 000 Hz, 5%

THD, 4-Ω-blasting, beide kanalen)

Belastingsimpedantie: 4 Ω (4 Ω tot 8 Ω (2 Ω

voor 1 kan.) toegestaan)

Preout maximaaluitgangsiveau:2,0V

Equalizer (grafische equalizer met 13 banden):

Frequentie: 50Hz / 80Hz / 125Hz/

200 Hz / 315 Hz / 500 Hz / 800 Hz /

1,25 kHz/2 kHz/3,15 kHz/5 kHz/8

kHz/12,5kHz

Gain: ± 12 dB (in stappen van 2 dB)

Hoogdoorlaatfilter:

Frequentie: 25Hz / 31,5Hz / 40Hz / 50

Hz/63 Hz/80 Hz/100 Hz/125 Hz/

160 Hz / 200 Hz / 250 Hz

Subwoofer/laagdoorlaatfilter:

Frequentie: 25Hz / 31,5Hz / 40Hz / 50

Hz/63 Hz/80 Hz/100 Hz/125 Hz/

160 Hz / 200 Hz / 250 Hz

Helling: -6dB / oct -12 dB/oct, -18

Gain: +10 dB tot -24 dB (in stappen van 1 dB)

Fase: Normaal/tegengesteld

Luidsprekerniveau:

+10 dB tot -24 dB (stappen van 1 dB)

Tijdaliniéring:

0 cm tot 350 cm (2,5 cm/stap)

Cd-speler

System: Compact Disc Audio

Bruikbare discs: Compact Discs

Signaal-ruisverhouding: 94 dB (1 kHz) (IEC-A-network)

Aantal kanalen: 2 (stereo)

MP3-decoderingsformataat: MPEG-1 & 2

Audio Layer 3

WMA-decoderingsformaat: Versie 7, 8, 9, 9.1, 9.2 (2-kanaalsaudio), Versie 10, 11, 12 (Windows Media Player)

AAC-decoderingsformaat: MPEG-4 AAC (alleen iTunes-gecodeerd) (versie 10.6 en ouder) (alleen DEH-S4000BT/ S040BT)

WAV-signaalformaat: lineaire PCM (niet gecomprimeerd)

USB

USB-standard-specificatie: USB 2.0 volledige能力和 speed

Maximaal stroomverbruik: 1,5 A

USB-protocol:

WAV-signaalformaat: lineaire PCM (niet gecomprimeerd)

FM-tuner

Frequentiebereik: 87,5 MHz tot 108,0 MHz

Bruikbare gevoeligheid: 11 dBf (1,0 V/75Ω, mono, S/R:30 dB)

Verhouding signal tot ruis: 65 dB (IEC-A network)

MW-tuner

Frequentiebereik: 531 kHz tot 1602 kHz Bruikbare gevoeligheid: 25 V (S/R: 20 dB)

Verhouding signal tot ruis: 60 dB (IEC-A network)

LW-tuner

Frequentiebereik: 153 kHz tot 281 kHz Bruikbare gevoeligheid: 28 μV (S/R: 20 dB) Verhouding signal tot ruis: 60 dB (IEC-A network)

Bluetooth

Versie: Bluetooth 4.0 gecertificerd

Technische gegevens en ontwerp können zonder voorafgaande kennisgeving worden gewijzigd.

http://www.pioneer-car.eu
