GEBRUIKSAANWIJZING CTM1016 Ferm

Hartelijk dank voor de aanschaf van dit Ferm product.

Hiermee heeft u een uitstekend product aangeschaft van één van de toonaangevende Europese distributeurs.

Alle Ferm producten worden gefabriceerd volgens de hoogste prestatie- en veiligheidsnormen. Deel van onze filosofie is de uitstekende klantenservice die wordt ondersteund door onze uitgebreide garantie.

Wij hopen dat u vele jaren naar tevredenheid gebruik zult maken van dit product.

De nummers in de nu volgende tekst verwijzen naar de afbeeldingen op pagina 2-3

Lees deze gebruiksaanwijzing zorgvuldig door, voor u de machine in gebruik neemt. Maak u vertrouwd met de werking en de bediening. Onderhoud de machine volgens de aanwijzingen, zodat zij altijd naar behoren blijft functioneren. Deze gebruiksaanwijzing en de bijbehorende documentatie dienen in de buurt van de machine bewaard te worden.

Inhoudsopgave

1. Machinegegevens
2. Veiligheidsvoorschriften
3. Montage van accessoires
4. Montage van de flexibele as en het statief
5. Schakelaar

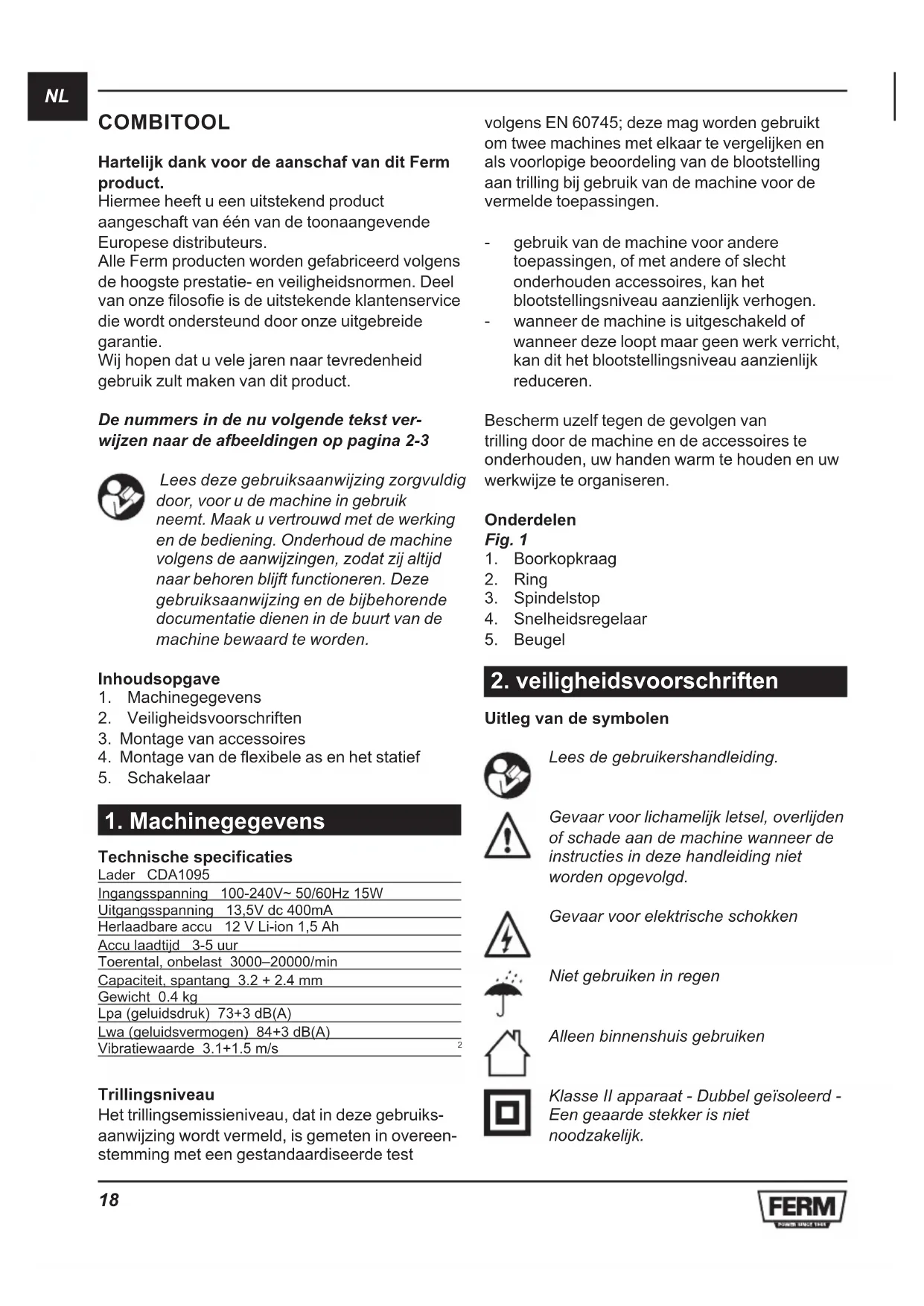

1. Machinegegevens

Technische specificaties

Lader CDA1095

Ingangsspanning 100-240V\~50/60Hz 15W

Uitgangsspanning 13,5V dc 400mA

Herlaadbare accu 12 V Li-ion 1,5 Ah

Accu laadtijd 3-5 uur

Toerental, onbelast 3000–20000/min

Capaciteit, spontang 3.2 + 2.4 mm

Gewicht 0.4 kg

Lpa (geluidsdruk) 73+3 dB(A)

Lwa (geluidsvermogen) 84+3 dB(A)

Vibratiewaarde 3.1+1.5 m/s

Trillingsniveau

Het trillingsemissieniveau, dat in deze gebruiksaanwijzing wordt vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen.

• gebruik van de machine voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen.
• wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren.

Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren.

Onderdelen

Fig. 1

1. Boorkopkraag
2. Ring
3. Spindelstop
4. Snelheidsregelaar
5. Beugel

2. veiligheidsvoorschriften

Uitleg van de symbolen

Lees de gebruikershandleiding.

Gevaar voor lichamelijk letsel, overlijden of schade aan de machine wanneer de instructies in deze handleiding niet worden opgevolgd.

Gevaar voor elektrische schokken

Niet gebruiken in regen

Alleen binnenshuis gebruiken

Klasse II apparaat - Dubbel geïsoleerd - Een geaarde stekker is niet noodzakelijk.

Max. temperatuur 400C

Accu niet verbranden

Accu niet in het water gooien

Werp het product niet weg in ongeschikte containers.

Aparte inzameling van Li-ion-accu's.

Het product is in overeenstemming met de van toepassing zijnde veiligheidsnormen in de Europese richtlijnen.

a) Dit elektrisch gereedschap is bedoeld voor gebruik als slijper, schuurmachine, staalborstel, polijstmachine, snijd-of afkortgereedschap. Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en specificaties die met dit elektrisch gereedschap zijn meegeleverd.

Het niet navolgen van alle onderstaande instructies kan resulteren in een elektrische schok, brand en/of ernstig letsel.

c) Gebruik geen accessoires die niet speciaal door de fabrikant zijn ontwikkeld en door de fabrikant worden aanbevolen.

Zelfs als het accessoire op het gereedschap past garandeert dit geen veilig gebruik.

d) Het nominale toerental van de accessoires moet gelijk of hoger zijn aan het maximale toerental dat op het elektrisch gereedschap wordt aangegeven.

Slijp accessoires die sneller draaien dan hun nominale toerental kunnen breken en uit elkaar vliegen.

e) De buitendiameter en de dikte van uw accessoire moet binnen de capaciteit van uw elektrisch gereedschap vallen.

Accessoires met een verkeerde maat kunnen niet goed onder controle worden gehouden.

f) Het asgat van schijven, schuurtrommels of andere accessoires moet goed op de as of hals van het elektrische gereedschap passen.

Accessoires die niet goed op het gereedschap passen draaien uit balans,

trillen hard en kunnen u de controle over het gereedschap laten verliezen.

g) Borstels, schuurtrommels, slijpschijven of andere accessoires moeten volledig in de kraag of spankop worden geduwd.

Als de stift niet goed vastzit en/of het accessoire te ver uitsteekt, kan het geplaatste accessoire losgaan en met hoge snelheid worden weggeslingerd.

h) Gebruik geen beschadigde accessoires. Controleer accessoires zoals slijpschijven voor elk gebruik altijd eerst op beschadigingen en scheuren, schuurtrommels op scheuren of slijtage, draadborstels op losse of gebroken draden. Als u het elektrische gereedschap of een accessoire laat vallen, controleer deze dan op schade of plaats een onbeschadigde accessoire. Positioneer uzelf na het inspecteren en plaatsen van een accessoire zo dat u en omstanders niet op één lijn met de draairichting staan van het draaiende accessoire en laat het elektrische gereedschap één minuut onbelast draaien.

Beschadigde accessoires zullen normaal gesproken afbreken tijdens deze testperiode.

i) Draag persoonlijke beschermingsmiddelen. Gebruik afhankelijk van de situatie gezichtsbescherming, werkbril of veiligheidsbril. Gebruik wanneer nodig een stofmasker, gehoorbescherming, handschoenen en een veiligheidsschort die kleine stukken accessoire of werkstuk kunnen stoppen.

De veiligheidsbril moet kleine stukken puin die door diverse werkzaamheden worden veroorzaakt kunnen tegenhouden. Het stof- of gasmasker moet geschikt zijn voor het filteren van de deeltjes die door uw werkzaamheden worden veroorzaakt. Langdurige blootstelling aan harde geluiden kan gehoorverlies veroorzaken.

j) Houd omstanders op een veilige afstand van het werkgebied. Iedereen die het werkgebied betreed moet persoonlijke beschermingsmiddelen dragen.

Delen van het werkstuk of een gebroken accessoire kunnen wegvliegen en letsel veroorzaken buiten het werkgebied.

k) Houd het elektrische gereedschap vast aan de geïsoleerde oppervlakken wanneer

u werkzaamheden uitvoert waardoor het accessoire in contact kan komen met verborgen bedrading.

Accessoires die bedrading onder spanning raken kunnen het gereedschap onder stroom zetten en de gebruiker een elektrische schok geven.

I) Houd het gereedschap altijd stevig in uw hand(en) tijdens het inschakelen.

De koppelreactie van de motor, als het versnelt naar de maximale snelheid, kan het gereedschap laten draaien.

m) Gebruik wanneer mogelijk klemmen om het werkstuk te ondersteunen. Houd een klein werkstuk nooit in één hand terwijl u het gereedschap met de andere hand gebruikt.

Als u een klein werkstuk klemt kunt u het gereedschap met uw hand(en) bedienen. Ronde materialen zoals staven, buizen of slangen kunnen tijdens het snijden wegrollen en ervoor zorgen dat het accessoire vastbijt of richting u springt.

n) Plaats het snoer uit de buurt van het draaiende accessoire.

Als u de controle over het gereedschap verliest kan het snoer beschadigen of worden gegrepen en kan uw hand of arm in de richting van het draaiende accessoire worden getrokken.

o) Leg het gereedschap nooit neer voordat het accessoire helemaal tot stilstand is gekomen.

Het draaiende accessoire kan zich vastbijten in het oppervlak en het gereedschap uit uw handen trekken.

p) Controleer nadat u een accessoire wisselt of aanpassingen maakt altijd of de spanmoer, spankop en verstelmechanismen goed vastzitten.

Losse verstelmechanismen kunnen onverwacht verschuiven, waardoor u de controle kunt verliezen. Losse draaiende componenten kunnen hard weg worden geslingerd.

q) Zet het gereedschap nooit aan terwijl u het naast uw lichaam houd.

Onopzettelijk contact met het draaiende accessoire kan uw kleding grijpen, waardoor het accessoire in uw lichaam kan snijden.

r) Reinig regelmatig de luchtopeningen van het gereedschap.

De ventilator van de motor zuigt stof in de behuizing en opgehoopt metaalpoeder kan een gevaarlijke elektrische schok veroorzaken.

s) Gebruik het gereedschap nooit in de buurt van ontvlambare materialen.

Vonken kunnen deze materialen ontsteken.

t) Gebruik geen accessoires die vloeibare koelvloeistof nodig hebben.

Het gebruik van water of andere vloeistoffen kan elektrocutie of een elektrische schok veroorzaken.

Extra veiligheidsmaatregelen voor alle werkzaamheden

Terugslag en bijbehorende waarschuwingen

Terugslag is een plotselinge reactie op een vastgelopen of vastgebeten slijpschijf, schuurband, borstel of ander accessoire.

Vastlopen of vastbijten zorgt ervoor dat het draaiende accessoire snel stopt met draaien waardoor het gereedschap in de tegenovergestelde richting van de draairichting van het accessoire wordt geforceerd.

Bijvoorbeeld, als een slijpschijf vastloopt of zich in het werkstuk vastbijt, zal de rand van de schijf zich in het materiaal vastbijten en daarna naar boven klimmen of uit het werkstuk schieten.

De schijf kan zowel van als naar de gebruiker schieten, afhankelijk van de draairichting van de schijf tijdens het vastlopen. Slijpschijven kunnen ook breken.

Terugslag is het resultaat van verkeerde handelingen en/of onjuist gebruik van het gereedschap, of situaties die kunnen worden voorkomen door onderstaande maatregelen tot nemen.

a) Houd het elektrische gereedschap stevig vast en positioneer uw lichaam en armen zo dat u terugslag kunt weerstaan.

De gebruiker kan terugslag onder controle houden als de juiste voorzorgsmaatregelen worden genomen.

b) Let extra goed op tijdens het werken aan hoeken, scherpe randen etc. Voorkom stuiteren en vastlopen van het accessoire.

Hoeken, scherpe randen of stuiteren hebben de neigen het accessoire vast te laten lopen waardoor u de controle kunt verliezen of er terugslag optreed.

c) Bevestig nooit een getand zaagblad.

Deze zaagbladen veroorzaken regelmatig terugslag of controleverlies.

d) Voer het accessoire altijd op dezelfde manier in zoals deze uit het materiaal is gekomen (dezelfde richting als het gruis dat wordt weggeslingerd).

Als het gereedschap op de verkeerde manier wordt ingevoerd klimt het accessoire uit het werkstuk en trekt het gereedschap dezelfde kant op.

e) Als u roterende vijlen, slijpschijven, hoge-snelheid schijven of hardmetalen schijven gebruikt, klem het werkstuk dan altijd goed vast.

Deze accessoires lopen vast als ze licht gekanteld worden in de zaagsnede en kunnen terugslag veroorzaken. Als een slijpschijf vastloopt, zal deze normaal gesproken breken. Als een roterende vijl, hoge snelheid slijpschijf of hardmetalen schijf vastloopt, kan het uit de zaagsnede schieten waardoor u de controle over het gereedschap kunt verliezen.

Extra veiligheidsinstructies voor slijpen en afkorten

Veiligheidswaarschuwingen specifiek voor slijpen en afkorten:

a) Gebruik alleen schijven die worden aanbevolen voor uw elektrisch gereedschap en voor de aanbevolen toepassingen. Bijvoorbeeld: niet schuren met de zijkant van een slijpschijf.

Slijpschijven zijn bedoeld voor slijpwerkzaamheden, als druk op de zijkant wordt uitgeoefend kunnen ze breken.

b) Gebruik voor stiftfreezen en pluggen alleen onbeschadigde stiften met een flens van de juiste maat en lengte.

De juiste stift verminderd de kans dat de schijf breekt.

c) Forceer een slijpschijf nooit in het werkstuk en druk er niet hard op. Probeer nooit een extra diepe zaagsnede te maken.

Overbelasting van de schijf verhoogt de kans op vastlopen of vasthaken in de zaagsnede en verhoogt de kans op terugslag of het breken van de schijf.

d) Plaats uw hand nooit op één lijn en achter de draaiende schijf.

Als de schijf tijdens gebruik van uw hand af beweegt, kan de terugslag de draaiende schijf en het gereedschap richting u duwen.

e) Als de schijf vastloopt, vasthaakt of wanneer u het slijpen moet onderbreken,

schakel het gereedschap dan uit en houd het gereedschap vast tot het accessoire volledig tot stilstand is gekomen. Probeer de schijf nooit uit het werkstuk te halen als het nog beweegt, anders kan er terugslag optreden.

Onderzoek waarom de schijf vastloopt en verhelp de oorzaak zodat het niet meer kan gebeuren.

f) Start de werkzaamheden nooit in het werkstuk. Laat de schijf eerst de maximale snelheid bereiken en voer hem daarna weer voorzichtig in de zaagsnede.

De schijf kan vastlopen, uit het werkstuk schieten, of terugslag veroorzaken als het gereedschap in het werkstuk wordt gestart.

g) Ondersteun panelen of grote werkstukken om het risico op vastlopen en terugslag te verkleinen.

Grote werkstukken kunnen door hun eigen gewicht inzakken. Steunen moeten onder het werkstuk worden geplaatst bij de zaagsnede en de rand van het werkstuk aan beide kanten van de schijf.

h) Wees extra voorzichtig wanneer u een zaagsnede maakt in muren of andere blinde gebieden.

De schijf kan gas- of waterleidingen, elektrische bedrading of objecten die terugslag veroorzaken raken.

Gebruik en onderhoud accugereedschap

a) Uitsluitend herladen met de door de fabrikant opgegeven acculader.

Een acculader die voor een bepaald type accupack geschikt is kan brandgevaar opleveren wanneer deze wordt gebruikt met een ander accupack.

b) Gebruik powertools uitsluitend met speciaal daarvoor bestemde accupacks.

Het gebruik van andere accupacks kan gevaar voor letsel en brand opleveren.

c) Houd, wanneer u het accupack niet gebruikt, dit uit de buurt van andere metalen voorwerpen, zoals paperclips, muntstukken, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die voor verbinding kunnen zorgen tussen de twee accupolen.

Kortsluiting tussen de accupolen kan brandplekken of brand veroorzaken.

d) Bij onjuist gebruik kan er vloeistof uit de accu komen; vermijd het contact hiermee.

Spoel de plek met water in het geval dat u toch per ongeluk ermee in aanraking komt. Roep tevens medische hulp in wanneer de vloeistof in contact komt met uw ogen. Vloeistof uit de accu kan irritatie of brandwonden veroorzaken.

Service

a) Laat de powertools onderhouden door een erkende reparateur die uitsluitend gebruik maakt van identieke vervangings-onderdelen.

Dit zorgt ervoor dat de veiligheid van de powertool intact blijft.

Ten aanzien van de acculader Bedoeld gebruik

Laad uitsluitend herlaadbare accupacks van het type CDA1094. Andere typen accu's kunnen exploderen, wat lichamelijk letsel en schade kan veroorzaken.

a) Het apparaat dient niet te worden gebruikt door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale functies of personen zonder enige ervaring en kennis, tenzij zij onder toezicht staan of zijn geïnstrueerd
b) Laat kinderen onder toezicht niet met het apparaat spelen
c) Laad niet-herlaadbare accu's niet opnieuw op!
d) Plaats de accu's tijdens het opladen in een goed geventileerde ruimte!

Elektrische veiligheid

Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees behalve onderstaande instructies ook de veiligheids-voorschriften in het apart bijgevoegde veiligheids-katern door. Bewaar de instructies zorgvuldig!

Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje.

Klasse II apparaat - Dubbel geïsoleerd - een geaarde stekker is niet noodzakelijk.

3. montage van accessoires

Verwijder altijd eerst de accu voordat u een accessoire bevestigd.

Waarschuwing! Plaats accessoire zo ver mogelijk in de spantang of spankop, zodat uitloop en onbalans tot een minimum beperkt worden.

Montage van accessoires

Fig. 1

Druk de spindelblokkerknop in (3) en houdt deze vast. Middels de spantang-sleutel draait u de spantang (1) los. Breng de accessoire op zijn plaats. Houdt de asblokkeringsknop ingedrukt bij het vastdraaien van de spantangmoer met de spantang.

Bediening

Schakel de machine in door de aan/uit-schakelaar (5) in te drukken. U regelt de snelheid door middel van het stelwieltje (4). Zet de machine pas weg wanneer de motor volledig is uitgedraaid. Zet de machine niet weg op een stoffige ondergrond. Stofdeeltjes kunnen het mechaniek binnendringen.

Een te hoge belasting bij een lage snelheid van de Combitool kan de motor laten verbranden.

De accu moet voor het eerste gebruik worden opgeladen.

De accu uit de machine verwijderen

- Duw op de ontgrendelingsknoppen en trek de accu uit de machine

De accu in de machine plaatsen

Zorg ervoor dat de behuizing van de accu schoon en droog is voordat u deze in de lader of machine plaatst.

- Plaats de accu (2) in de onderkant van de machine

- Duw de accu verder naar binnen totdat deze vastklikt.

De accu laden (met de acculader)

- Steek de stekker van de acculader in een stopcontact en wacht even. Het ledcontrolelampje gaat branden en toont de status van de lader.

Led Status van acculader

Rood Bezig met opladen van accu

Groen Opladen van de accu is beëindigd, de accu is volledig opgeladen

• Het kan tot 240 minuten duren voordat de 1,5Ah accu volledig is opgeladen.
• Verwijder, als de accu volledig is opgeladen, de stekker van de acculader uit het stopcontact en haal de accu uit de acculader.

4. Accessoires voor de Combitool

Slijpstenen

Fig. 4

Indien u slijpstenen voor de eerste maal gebruikt, maak dan gebruik van de wetsteen om de slijpstenen uit te ballanceren. Ook kan de wetsteen worden gebruikt om de slijpsteen een speciale vorm te geven.

Materiaal	Snelheid
Steen, gips -
Staal	+
Aluminium, messing + -
Kunststof	-

Vilten schijven en tips

Fig. 5

De vilten accesores dienen op de bijgeleverde as te worden gemonteerd.

Materiaal	Snelheid
Staal	+
Aluminium, messing + -
Kunststof	+

Schuurbanden en -schijven

Fig. 6

Materiaal	Snelheid
Hout	++
Staal	-
Aluminium, messing +-
Kunststof	-

HSS freesje, graveerpunt en boortje

Fig. 8

Materiaal	Snelheid
Steen, gips Max
Staal	+-
Aluminium, messing ++
Kunststof	-

Doorslijpschijf

Fig. 9

Materiaal	Snelheid
Staal	+
Aluminium, messing	+-
Kunststof	-

5. Onderhoud

Zorg dat de machine niet onder spanning staat wanneer onderhoudswerkzaamheden aan het mechaniek worden uitgevoerd.

Deze machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Door de machine regelmatig te reinigen en op de juiste wijze te behandelen, draagt u bij aan een hoge levensduur van uw machine.

Reinigen

Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekkig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijke stoffen beschadigen de kunststof onderdelen.

Smeren

De machine heeft geen extra smering nodig.

Storingen

Wanneer er zich een storing voordoet,

bijvoorbeeld bij slijtage van een onderdeel, neem dan contact op met het onderhoudsadres op de garantiekaart. Achter in deze handleiding ziet u een opengewerkte afbeelding van de onderdelen die besteld kunnen worden.

Milieu

Om transportbeschadiging te voorkomen, wordt de machine in een stevige verpakking geleverd. De verpakking is zo veel mogelijk gemaakt van recyclebaar materiaal. Maak daarom gebruik van de mogelijkheid om de verpakking te recyclen.

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap niet weg bij het huisvuil. Volgens de Europese Richtlijn 2012/19/EU voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt.

Garantie

Lees voor de garantievoorwaarden de apart bijgevoegde garantiekaart.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties kunnen zonder opgaaf van redenen worden gewijzigd.
