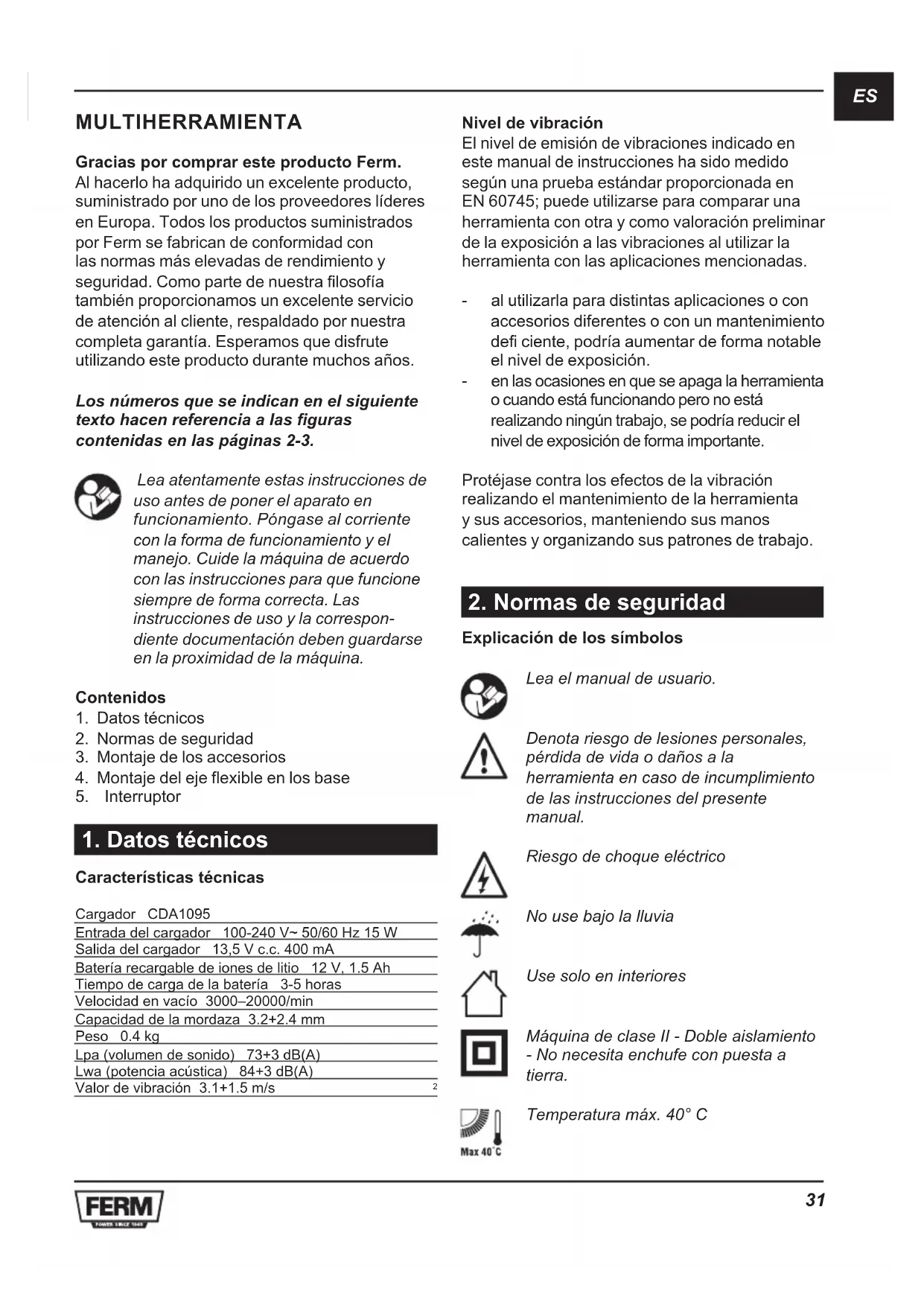

MANUAL DE USUARIO CTM1016 Ferm

Gracias por comprar este producto Ferm.

Al hacerlo ha adquirido un excelente producto, suministrado por uno de los proveedores líderes en Europa. Todos los productos suministrados por Ferm se fabrican de conformidad con las normas más elevadas de rendimiento y seguridad. Como parte de nuestra filosofía también proporcionamos un excelente servicio de atención al cliente, respaldado por nuestra completa garantía. Esperamos que disfrute utilizando este producto durante muchos años.

Los números que se indican en el siguiente texto hacen referencia a las figuras contenidas en las páginas 2-3.

Lea atentamente estas instrucciones de uso antes de poner el aparato en funcionamiento. Póngase al corriente con la forma de funcionamiento y el manejo. Cuide la máquina de acuerdo con las instrucciones para que funcione siempre de forma correcta. Las instrucciones de uso y la correspondiente documentación deben guardarse en la proximidad de la máquina.

Contenidos

1. Datos técnicos
2. Normas de seguridad
3. Montaje de los accesorios
4. Montaje del eje flexible en los base
5. Interruptor

1. Datos técnicos

Características técnicas

Cargador CDA1095

Entrada del cargador 100-240 V\~ 50/60 Hz 15 W

Salida del cargador 13,5 V c.c. 400 mA

Batería recargable de iones de litio 12 V, 1.5 Ah

Tiempo de carga de la batería 3-5 horas

Velocidad en vacío 3000–20000/min

Capacidad de la mordaza 3.2+2.4 mm

Peso 0.4 kg

Lpa (volumen de sonido) 73+3 dB(A)

Lwa (potencia acústica) 84+3 dB(A)

Valor de vibración 3.1+1.5 m/s

Nivel de vibración

El nivel de emisión de vibraciones indicado en este manual de instrucciones ha sido medido según una prueba estándar proporcionada en EN 60745; puede utilizarse para comparar una herramienta con otra y como valoración preliminar de la exposición a las vibraciones al utilizar la herramienta con las aplicaciones mencionadas.

• al utilizarla para distintas aplicaciones o con accesorios diferentes o con un mantenimiento defi ciente, podría aumentar de forma notable el nivel de exposición.
• en las ocasiones en que se apaga la herramienta o cuando está funcionando pero no está realizando ningún trabajo, se podría reducir el nivel de exposición de forma importante.

Protéjase contra los efectos de la vibración realizando el mantenimiento de la herramienta y sus accesorios, manteniendo sus manos calientes y organizando sus patrones de trabajo.

2. Normas de seguridad

Explicación de los símbolos

Lea el manual de usuario.

Denota riesgo de lesiones personales, pérdida de vida o daños a la herramienta en caso de incumplimiento de las instrucciones del presente manual.

Riesgo de choque eléctrico

No use bajo la lluvia

Use solo en interiores

Máquina de clase II - Doble aislamiento - No necesita enchufe con puesta a tierra.

No arroje la batería al fuego

No arroje la batería al agua

No tire el producto en contenedores no apropiados.

Recogida selectiva de la batería de iones de litio.

El producto es conforme a las normas de seguridad aplicables según las directivas europeas.

a) Esta herramienta eléctrica ha sido concebida para funcionar como amoladora, lijadora, cepilladora, pulidora, talladora o cortadora. Lea todas las advertencias de seguridad, las instrucciones, las ilustraciones y las especificaciones suministradas con esta herramienta eléctrica.

En caso de no seguir todas las instrucciones indicadas más adelante pueden producirse descargas eléctricas, incendios o lesiones graves.

c) No use accesorios que no hayan sido especialmente diseñados por el fabricante de la herramienta y que no estén recomendados por este.

Puesto que el accesorio puede acoplarse a la herramienta eléctrica, no garantiza un funcionamiento seguro.

d) La velocidad nominal de los accesorios de amolado debe ser por lo menos igual a la velocidad máxima indicada en la herramienta eléctrica.

Los accesorios de amolado que funcionen más rápido que la velocidad nominal pueden romperse y volar en pedazos.

e) El diámetro externo y el espesor del accesorio deben corresponder a la capacidad nominal de la herramienta eléctrica.

Los accesorios de dimensiones incorrectas no pueden ser controlados en modo adecuado.

f) El tamaño del eje de los discos, tambores de lijado o cualquier otro accesorio debe corresponder exactamente con el eje o el

collarín de la herramienta.

Los accesorios que no coincidan con el soporte de montaje de la herramienta quedarán desequilibrados, vibrarán excesivamente y pueden ocasionar la pérdida de control.

g) Los discos montados en mandriles, tambores de lijado, hojas u otros accesorios deben estar totalmente insertados en el collarín o el mandril.

Si el mandril no está bien sujeto y/o la saliente del disco es demasiado larga, el disco montado puede aflojarse y ser despedido a alta velocidad.

h) No use accesorios dañados. Antes de cada uso, controle que los accesorios tales como los discos abrasivos no estén astillados ni rajados, los tambores de lijado no estén rajados, partidos o excesivamente desgastados, que los cepillos no tengan alambres sueltos o cortados. Si la herramienta eléctrica o el accesorio se caen, controle que no tengan daños o instale un accesorio sin daños. Después de controlar e instalar un accesorio, aléjese y haga alejar a otras personas del plano del accesorio giratorio y haga funcionar la herramienta a máxima velocidad sin carga durante un minuto.

Los accesorios dañados por lo general se separan durante este tiempo de prueba.

i) Use dispositivos de protección individual. Dependiendo de la aplicación, use máscara facial, anteojos o gafas de seguridad. En su caso, use mascarilla antipolvo, protectores auditivos, guantes y delantal de trabajo capaces de detener peños fragmentos abrasivos o fragmentos de piezas de trabajo.

La protección ocular debe ser capaz de detener los residuos volantes generados por las diferentes operaciones. La mascarilla o careta contra el polvo debe ser capaz de filtrar las partículas generadas durante el funcionamiento. La exposición prolongada al ruido intenso puede causar pérdida auditiva.

j) Mantenga a las personas ajenas alejadas de la zona de trabajo. Todos los que accedan a la zona de trabajo deben usar equipo de protección individual.

Los fragmentos de la pieza de trabajo o de un accesorio roto pueden salir volando

y causar lesiones más allá de la zona de funcionamiento.

k) Aferre la herramienta solo por las superficies de agarre aisladas cuando realice operaciones en que el accesorio de corte pueda entrar en contacto con cables ocultos.

Si el accesorio de corte entra en contacto con un cable bajo tensión, puede hacer que las piezas metálicas expuestas de la herramientas se carguen causando una descarga eléctrica al operador.

I) Siempre aferre bien la herramienta con las manos durante el arranque.

El par de reacción del motor al acelerar a máxima velocidad puede hacer que la herramienta gire.

m) Use abrazaderas para fijar la pieza de trabajo siempre que sea factible. Nunca aferre una pieza pequeña en una mano y la herramienta en la otra mientras la usa.

Fijar una pieza de trabajo pequeña le permite usar ambas manos para controlar la herramienta. Los materiales redondeados tales como las varillas, tubos o conductos tienden a girar mientras se los corta, y pueden hacer que la broca se atasque o salte hacia usted.

n) Coloque el cable de modo que no interfiera con el accesorio rotante.

Si pierde el control, el cable puede cortarse o engancharse y lo puede tirar con la mano o el brazo hacia el accesorio rotante.

o) Nunca apoye la herramienta eléctrica hasta que el accesorio se haya detenido completamente.

El accesorio rotante puede coger la superficie y hacerle perder el control del cable de corriente.

p) Después de cambiar las brocas o de hacer cualquier ajuste, compruebe que la tuerca del collarín, el mandril o cualquier otro dispositivo de ajuste esté bien ajustado.

Los dispositivos que tienen flojo el ajuste pueden deslizarse improvisamente, causando la pérdida de control y perder los componentes giratorios lanzándolos violentamente.

q) No haga funcionar la herramienta eléctrica mientras la transporta consigo.

El contacto accidental con el accesorio rotante puede hacer que se enganche la ropa, tirando el accesorio hacia el cuerpo.

r) Limpiar regularmente las salidas de aire de la herramienta eléctrica.

El ventilador del motor atrae el polvo hacia el interior de la carcasa y la excesiva acumulación de metal pulverizado puede causar riesgos eléctricos.

s) No haga funcionar la herramienta eléctrica cerca de materiales inflamables.

Las chispas pueden encender estos materiales.

t) No use accesorios que requieran líquidos refrigerantes.

Usar agua u otro líquido refrigerante puede causar electrocución o descarga eléctrica.

Otras instrucciones de seguridad para todas las operaciones

Rebotes y advertencias relacionadas

El rebote es una reacción repentina a un apretón o enganche en el disco rotatorio, plato de soporte, cepillo o cualquier otro accesorio. Los apretones o enganches causan paros rápidos del accesorio rotatorio que, a su vez, hacen que la herramienta sin control se fuerce en la dirección opuesta a la rotación del accesorio.

Por ejemplo, si la pieza de trabajo engancha o aprieta un disco abrasivo, el borde del disco que entra en el punto del apretón puede penetrar en la superficie del material haciendo que el disco salte o rebote. El disco puede saltar hacia el operador o en el sentido contrario, dependiendo de la dirección del movimiento del disco en el punto de apriete. Los discos abrasivos también pueden romperse en estas condiciones.

El rebote es el resultado del mal uso de la herramienta y/o el procedimiento o condiciones de funcionamiento incorrectos y puede evitarse tomando las medidas de precaución adecuadas que se indican a continuación.

a) Mantenga aferrada firmemente la herramienta y coloque las manos y el cuerpo de modo que resistan a la fuerza de rebote.

El operador puede controlar las fuerzas de rebote si adopta las debidas precauciones.

b) Tenga especial cuidado cuando trabaje en las esquinas, aristas, etc. Evite hacer rebotar y atascar el accesorio.

Las esquinas, aristas o rebotes tienden a enganchar el accesorio rotante y a causar pérdida de control o inversión de dirección.

c) No monte una hoja de sierra dentada.

Estas hojas producen frecuentes rebotes y pérdida de control.

d) Siempre haga avanzar la broca en el material en la misma dirección en que el borde de corte sale del material (que es la misma dirección en que son arrojadas las astillas).

Hacer avanzar la herramienta en dirección errónea hace que el borde de corte de la broca salte de la pieza de trabajo y tire la herramienta en la dirección en esa dirección.

e) Cuando use limas rotativas, discos de corte, hojas de alta velocidad o de carburo de tungsteno, mantenga siempre bien fijada la pieza de trabajo.

Estos discos se enganchan si se inclinan ligeramente en la ranura, y pueden rebotar. Cuando un disco de corte se atasca, generalmente se rompe. Cuando una lima rotatoria, hoja de alta velocidad o de carburo de tungsteno se atasca, puede saltarse de la ranura y usted puede perder el control de la herramienta.

Otras instrucciones de seguridad para operaciones de amolado y de corte Advertencias de seguridad específicas para operaciones de amolado o de corte abrasivo:

a) Use solamente los tipos de discos recomendados para su herramienta eléctrica y para las aplicaciones recomendadas. Por ejemplo: no amole con el costado de un disco de corte.

Los discos de corte abrasivo han sido diseñados para amolado periférico, si se aplica una fuerza lateral a estos discos, se pueden astillar.

b) Para conos y conectores abrasivos roscados, use solo mandriles de discos no dañados con brida de resalte del tamaño y largo correcto.

Los mandriles correctos reducen la posibilidad de roturas.

c) No “atasque” el disco de corte ni ejercite una presión excesiva. No intente realizar un corte de profundidad excesiva.

Sobrecargar el disco aumenta la carga y la susceptibilidad de retorcimiento o atascamiento del disco durante el corte y la posibilidad de rebote y o rotura del disco.

d) No coloque la mano en línea con el disco rotativo y detrás de él.

Cuando el disco, en el punto de operación, se aleja de su mano, el posible rebote puede impulsar el disco rotativo y la herramienta eléctrica directamente hacia usted.

e) Cuando el disco se atasca o se engancha, o cuando interrumpa el corte por cualquier motivo, apague la herramienta eléctrica y manténgala inmóvil hasta que el disco se detenga completamente. Nunca intente extraer el disco de corte mientras está en movimiento, pues puede producirse un rebote.

Averigüe y tome medidas correctivas para eliminar la causa del apretón o enganche del disco.

f) No reinicie la operación de corte en la pieza. Deje que el disco alcance la máxima velocidad y vuelva a entrar con cuidado en el corte.

El disco puede agarrotarse, acercarse o rebotar si la herramienta eléctrica se reinicia en la pieza de trabajo.

g) Coloque paneles de soporte o cualquier pieza sobredimensionada para minimizar el riesgo de apretones y rebotes del disco.

Las piezas de trabajo grandes tienden a hundirse bajo su propio peso. Los soportes deben colocarse debajo de la pieza de trabajo, cerca de la línea de corte y cerca del borde de la pieza a ambos lados del disco.

h) Use precauciones extra cuando haga un "corte de bolsillo" en paredes existentes u otras zonas ciegas.

Si el disco sobresale puede cortar tubos de gas o de agua, cableados eléctricos y objetos que pueden causar rebote.

Uso y cuidado de la herramienta de batería

a) Recargue la herramienta solo con el cargador especificado por el fabricante.

Un cargador apto para un tipo de batería puede ocasionar riesgos de incendio si se usa con otro paquete de baterías.

b) Use herramientas que tengan especificado el paquete de baterías.

El uso de cualesquiera otros paquetes puede ocasionar riesgo de lesiones e incendios.

c) Cuando no use el paquete de baterías, manténgalo alejado de otros objetos metálicos tales como grapas de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos que puedan poner en

conexión un terminal con el otro.

Poner en cortocircuito los terminales de la batería juntos puede ocasionar quemaduras o incendios.

d) En condiciones de mal uso, el líquido puede expulsarse de la batería, evite el contacto con el mismo.

En caso de contacto accidental, aclare con agua. Si el líquido entra en contacto con los ojos, además consulte a un médico. El líquido que expulsa la batería puede causar irritaciones o quemaduras.

Reparaciones

a) Haga reparar su herramienta eléctrica por una persona cualificada, usando solo piezas de repuesto idénticas. Esto garantiza que se mantenga la seguridad de la herramienta eléctrica.

Para el cargador

Uso previsto

Cargue solamente con paquetes de baterías recargables de iones de litio CDA1094. Otros tipos de baterías pueden estallar y causar lesiones y daños.

a) El aparato no debe ser usado por personas (incluidos niños) con capacidad física, sensorial o mental reducida, o que no tengan experiencia o conocimiento, salvo que hayan sido capacitadas o estén bajo supervisión.
b) Controle que los niños no jueguen con el aparato.
c) No recargue baterías no recargables.
d) Durante la carga, las baterías deben colocarse en un lugar ventilado.

Seguridad eléctrica

Tenga siempre presentes las normas de seguridad locales con respecto al peligro de incendio, peligro de sufrir descargas eléctricas y peligro de accidentes. Lea, además de las instrucciones que siguen a continuación, las normas de seguridad que aparecen en el cuadernillo anexo. Guarde cuidadosamente las instrucciones.

Controle que la tensión de la red sea la misma que la que aparece indicada en la placa.

Herramienta de tipo II – Doble aislamiento – No requiere enchufe con conexión a tierra.

3. montaje de los accesorios

Extraiga siempre la batería antes de montar un accesorio.

¡Aviso! Cambie los accesorios insertándolos completamente dentro de la boquilla de mordazas convergentes para minimizar el riesgo de desequilibrio o desprendimiento de la pieza.

Montaje de los accesorios

Fig. 1

Pulse el botón de bloqueo del eje (3) manteniéndolo así. Por medio de la llave de mordaza podrá desajustar la mordaza (1). Introduzca el accesorio. Mantenga el botón de bloqueo del eje pulsado mientras vuelve a ajustar la mordaza con la llave. Nunca pulse el botón de bloqueo del eje mientras el motor este girando.

Uso

Ponga el aparato en marcha accionando la clavija de marcha/parada (5). Girando la rueda de ajuste 1 (4), regulará la velocidad del Multiherramienta. Guarde el aparato tan solo una vez que el motor haya dejado de girar completamente. No lo coloque sobre una superficie donde haya polvo, ya que este puede penetrar en el mecanismo.

Al utilizar el Multiherramienta a una velocidad baja con trabajos de alta intensidad, se puede llegar a sobrecargar el motor.

Debe cargarse la batería antes de usar por primera vez la herramienta.

Sacar la batería de la máquina

- Apriete los botones de desbloqueo de la batería y tírela hacia fuera de la máquina

Inserte la batería en la máquina

Asegúrese de que la parte exterior de la batería esté limpia y seca antes de conectarla al cargador o a la máquina.

• Inserte la batería (2) en la base de la máquina
• Empuje un poco más la batería hasta oír el clic cuando encaja en su lugar.

Carga de la batería (con el cargador)

- Enchufe el enchufe del cargador en una toma de corriente eléctrica y espere un poco. Los indicadores de LED se encenderán y mostrarán el estado del cargador.

LED Estado del cargador

Rojo Carga de la batería en curso

Verde Ha finalizado la carga de la batería, batería totalmente cargada

• La carga completa de la batería de 1.5Ah puede llevar hasta 240 minutos.
• Después de que la batería esté totalmente cargada, desenchufe el enchufe del cargador de la toma de corriente y extraiga la batería del cargador.

4. Acccesorios para el Multiherramienta

Muelas

Fig. 3

En caso de utilizar una muela por primera vez utilizar la piedra de afilar para mantener la muela en equilibrio. Asimismo, la piedra de afilar puede ser utilizada para dar una forma especial a la muela.

Material	Velocidad
Piedra, concha -
Acero	+
Aluminio, latón + -
Plástico	-

Discos y punta de fieltro

Fig. 4

Los accesorios de fieltro deben ser montados sobre el eje que se adjunta.

Material	Velocidad
Acero	+
Aluminio, latón + -
Plástico	+

Cintas y discos de pulir

Fig. 5

Material	Velocidad
Madera ++
Acero	-
Aluminio, latón +-
Plástico	-

Cepillos de acero inoxidable y no metálicos

Fig. 6

Material	Velocidad
Piedra, concha + -
Aluminio, latón + -

Cintas de pulir

Fig. 8

Material	Velocidad
Acero	+
Aluminio, latón + -
Plástico	-

5. Mantenimiento

Asegúrese de que la máquina no esté conectada cuando realice tareas de mantenimiento en el motor.

Estas máquinas han sido desarrolladas para funcionar durante largo tiempo sin dificultades y con un mantenimiento mínimo. Prolongará la vida útil de su máquina si la limpia regularmente y la utiliza de forma adecuada.

Limpieza

Limpie periódicamente el alojamiento de la herramienta con un paño suave, preferiblemente cada vez que la utilice. Mantenga las ranuras de ventilación sin polvo ni suciedad. Si no puede retirar la suciedad, utilice un paño suave y agua jabonosa. No emplee nunca disolventes como gasolina, alcohol, amoniaco, etc. Estos disolventes pueden dañar las partes plásticas.

Lubricación

La máquina no requiere lubricación adicional.

Averías

Si se presenta una avería, por ejemplo, por el desgaste de una pieza, póngase en contacto con el proveedor de servicios indicado en la tarjeta de garantía. En el dorso de este manual encontrará un amplio resumen de las partes de recambio que se pueden ordenar.

Uso ecológico

Para prevenir los daños durante el transporte, el aparato ha sido embalado. Dicho embalaje está hecho, en la medida de lo posible, de material reciclable. Le rogamos, por lo tanto, que recicle dicho material.

Cualquier aparato eléctrico o electrónico desechado y/o defectuoso tiene que depositarse en los lugares apropiados para ello.

Sólo para países CE

No deseche las herramientas eléctricas con los residuos domésticos. De conformidad con la Directiva Europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos y su implementación en el derecho nacional, las herramientas eléctricas que dejen de funcionar deben recogerse por separado y desecharse de forma respetuosa con el medio ambiente.

Garantía

Lea atentamente las condiciones de garantía indicadas en la tarjeta de garantía que aparece en este manual de instrucciones.

El producto y el manual de usuario están sujetos a cambios. Las especificaciones pueden modificarse sin previo aviso.
