GEBRUIKSAANWIJZING RM10MS Superrollo

Fundamentele veiligheidsinstructies 56

Apparaatbeschrijving....57

Apparaat monteren 58

Apparaat in gebruik nemen....61

Storingen verhelpen....63

Apparaat demonteren 66

Apparaat afvoeren 66

Garantievoorwaarden 67

EG-verklaring van overeenstemming....67

Overzicht

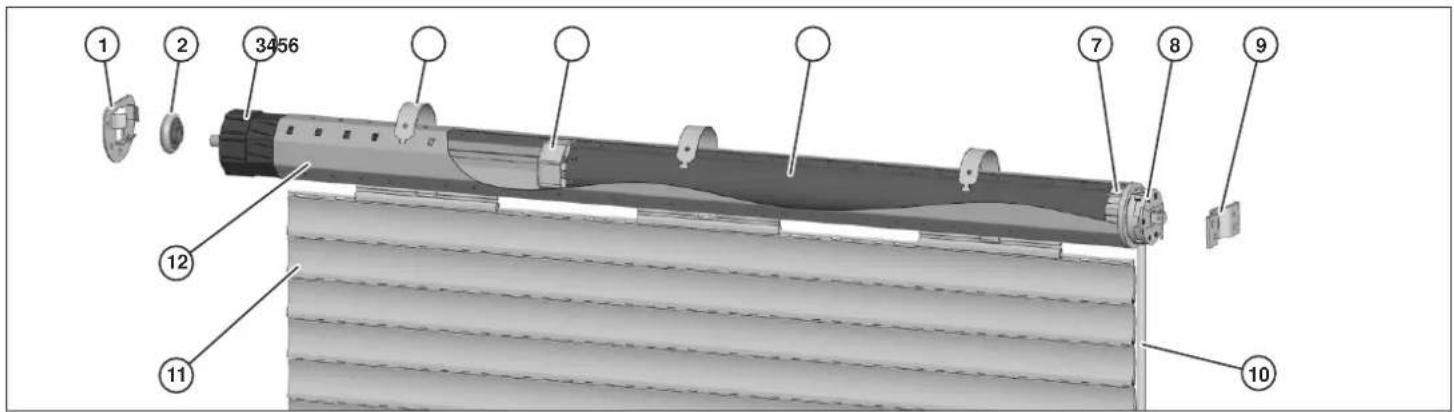

De afbeelding toont de buismotor in een inbouwsituatie. De met * gekenmerkte onderdelen behoren niet tot de leveringsomvang.

Voorwoord

Deze handleiding beschrijft de montage, de elektrische aansluiting en de bediening van de elektrische buismotoren RM10MS/RM10MM/RM20MM/RM30MM. Lees deze handleiding vóór de montage en de eerste ingebruikname zorgvuldig door en neem vooral de veiligheidsinstructies in acht!

Deze handleiding helpt u bij het

■ doelmatige,
■ veilige en
■ economische

gebruik van de elektronische buismotoren

RM10MS/RM10MM/RM20MM/RM30MM, kort 'motor' genoemd.

Deze handleiding beschrijft de montage en het gebruik van de buismotor met het daarvoor vereiste superrollo-toebehoren. Voor de buismotor in combinatie met het toehoren wordt in deze handleiding het begrip 'apparaat' gebruikt.

Deze handleiding richt zich tot de volgende personen:

Elk van deze personen moet de complete inhoud van deze handleiding gelezen en begrepen hebben.

Alle werkzaamheden aan en met het apparaat mogen alleen in de omvang worden uitgevoerd die in de handleiding beschreven staat.

In geval van schade die terug te voeren is op het negeren van deze handleiding komt de garantie te vervallen. superrollo is niet aansprakelijk voor vervolgschade.

Beschikbaarheid

Deze handleiding is onderdeel van het product. Bewaar deze handleiding altijd in de buurt van het apparaat. Geef ook deze handleiding door als u het apparaat verkoopt of op andere wijze doorgeeft.

Opmaak van deze handleiding

Verschillende elementen van de gebruiksaanwijzing zijn voorzien van een vastgelegde opmaak. Zo kunt u eenvoudig vaststellen of het gaat om:

normale tekst,

verwijzingen,

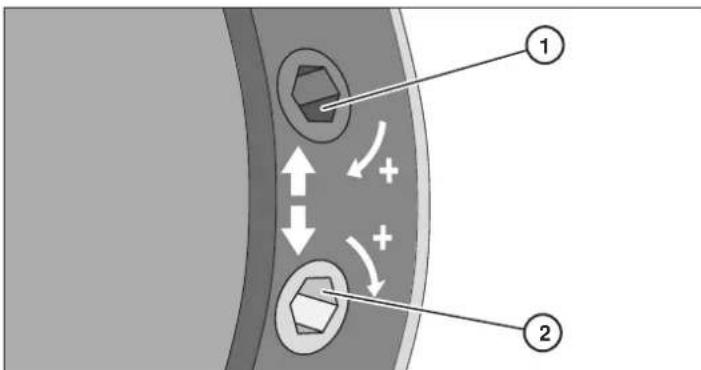

DRAAIRICHTING VAN DE INSTELSCHROEVEN,

■ opsommingen of

arbeidsstappen.

Aanwijzigen met dit teken bevatten gegevens over het economisch gebruik van het apparaat.

Fundamentele veiligheidsinstructies

Doelmatig gebruik

Het apparaat is uitsluitend bedoeld voor het omhoog trekken en neerlaten van soepel lopende rolluiken en markiezen.

Gevaar voor elektrische schokken vermijden

■ Laat de netaansluiting en alle werkzaamheden aan de spanningsvoorziening alleen uitvoeren door een gekwalificeerde, opgeleide elektromonteur.
■ Het apparaat mag alleen worden aangesloten op een 230V\~ 50 Hz stroomaansluiting met voorhanden zekering.
■ Voer alle montage- en aansluitwerkzaamheden uit in spanningsvrije toestand.
■ Als op de montageplaats niet-vereiste leidingen of elektrische inrichtingen voorhanden zijn, dient u deze te demonteren of buiten bedrijf te stellen.
■ Demonteer vóór de montage van de motor alle niet voor het gebruik vereiste leidingen en elektrische inrichtingen of stel deze buiten bedrijf.
■ Als u een schakelaar met UIT-voorinstelling wilt inbouwen, monteert u deze op zichtafstand van de buismotor op een hoogte tussen 1,5 m en 1,8 m.
■ Monteer de schakelaar met UIT-voorinstelling direct aan de aandrijfkop en met voldoende afstand van bewegende onderdelen.
■ Leg de motorkabel binnenliggend in een lege buis tot aan de aftakdoos en neem hiervoor de van toepassing zijnde elektrische voorschriften in acht.
■ Onderbreek in geval van storingen onmiddellijk de stroomtoevoer naar het apparaat.
■ Onderbreek de stroomtoevoer naar het apparaat voordat u de rolluikkast opent.
■ Onderbreek vóór reinigingswerkzaamheden aan het rolluik de stroomtoevoer naar het apparaat.
■ Bewaar de motor niet samen met zuur, alkalische substanties, vuile of geërodeerde materialen.
■ Waarborg dat het apparaat tijdens het transport, de opslag en het gebruik niet vochtig wordt en zich niet in een dampige omgeving bevindt.
■ Gebruik de motor niet voor garagedeuren van openbare gebouwen.
■ Raak de netkabel nooit met vochtige handen aan.
■ Schroef nooit de behuizing van het apparaat open.
■ Gebruik nooit een defect apparaat. Als het apparaat defect is, dient u contact op te nemen met de klantenservice.
■ Neem bij het gebruik in vochtige ruimten DIN VDE 0100, deel 701 en 702 in acht.

Gevaar voor letsel vermijden

■ Waarborg dat de rolluikkast gesloten is als het apparaat in bedrijf is.
■ Waarborg dat zich geen personen onder het rolluik bevinden als het rolluik neergelaten wordt.
■ Waarborg dat kinderen niet met de rolluikbesturing spelen.
■ Waarborg dat tijdens de montagewerkzaamheden geen personen gewond kunnen raken door een naslippend rolluik.
■ Laat het rolluik vóór montagewerkzaamheden volledig naar beneden of steun het rolluik dienovereenkomstig.
■ Gebruik het apparaat alleen met rolluiken waarvan het gewicht bij de buismotor past. Voor informatie verwijzen wij naar het punt 'Toegestane rolluikoppervlakken en -gewichten' vanaf pagina 58
■ Controleer het apparaat regelmatig op onbalans, schade en slijtage aan kabels en veren.
■ Gebruik het apparaat alleen in optimale staat.
■ Start de motor niet te vaak en overbelast hem niet.
■ Draai de instelknop of de aandrijfbus alleen in de bedrijfsmodus.

■ Gebruik alleen originele reserveonderdelen en toebehoren van superrollo. Voor informatie verwijzen wij naar het hoofdstuk 'Toebehoren' vanaf pagina 67
■ Laat reparaties aan het apparaat alleen uitoeren door de superrollo-klantenservice.
■ Neem vooral NEN 12045 - 'Aangedreven luiken en zonneschermen - Aanvullende veiligheidsinrichtingen en afsluitingen voor gevels en muuropeningen die met ramen en raamdeuren zijn uitgerust' in acht.

Buitensluiten vermijden

■ Waarborg dat u zich in het gebouw bevindt als het rolluik van een deur automatisch gesloten wordt.

Beschadigingen vermijden

■ Gebruik het apparaat alléén in droge ruimten.
■ Het apparaat mag alleen worden aangesloten op een 230V\~50 Hz stroomaansluiting met voorhanden zekering.
■ Gebruik het apparaat alléén met soepel lopende rolluiken.
■ Gebruik alleen originele reserveonderdelen en toebehoren van superrollo.

Opmaak van de gevareninstructies

In deze handleiding vindt u de volgende categorieën gevareninstructies:

GEVAAR

Instructies met het woord GEVAAR waarschuwen voor een gevaarlijke situatie die de dood of zware verwondingen tot gevolg heeft.

WAARSCHUWING

Instructies met het woord WAARSCHUWING waarschuwen voor een gevaarlijke situatie die mogelijkkerwijs de dood of zware verwondingen tot gevolg heeft.

VOORZICHTIG

Instructies met de uitdrukking VOORZICHTIG waarschuwen voor een situatie die lichte of middelzware verwondingen tot gevolg kan hebben.

Opmaak van de instructies m.b.t. materiële - en milieuschade

OPGELET

Deze instructies waarschuwen voor een situatie die tot materiële of milieuschade leidt.

Apparaatbeschrijving

Leveringsomvang

① Buismotor ⑤ 2 x splitpen
② Instelgereedschap ⑥ Aandrijflager
③ Meenemer
④ Borgclip

⑦ Adapter

Functions

Met het apparaat kunt u rolluiken en markiezen openen en sluiten.

De buismotor moet met de volgende superrollo-toebehoren in de rolluikkast worden ingebouwd om de beschreven functies uit te kunnen voeren:

■ wikkelbuis
■ wikkelbuiskap
■ kogellager
■ tegenlager
■ ophangbeugels.

Voor informatie over het superrollo-toebehoren verwijzen wij naar het hoofdstuk 'Toebehoren' vanaf pagina 67.

Toegestane rolluikoppervlakken en -gewichten

De onderstaande tabel geeft het voor de desbetreffende motor geoorloofde rolluikoppervlak weer in relatie tot het profielgewicht. Bovendien wordt hier het maximale gewicht van het rolluik vermeld.

Artikelnr. max. rolluikoppervlak (m2) max.			rolluikgewicht(kg)
RM10MS 4,2 2,8 22
RM10MM 4,2 2,8 22
RM20MM 8 5 44
RM30MM 12 8 66

Waarborg dat het max. rolluikoppervlak resp. het max. rolluikgewicht niet wordt overschreden.

Veiligheidsfuncties

De buismotor is ontworpen voor kortstondig bedrijf (vier minuten). Ter vermijding van schade schakelt de motor bij overschrijding van deze tijd of bij vaak omschakelen automatisch uit.

De veiligheidsuitschakeling kan verschillende oorzaken hebben. Voordat u het apparaat weer in gebruik neemt, moet u eventueel de oorzaak verhelpen. Voor informatie over mogelijke oorzaken en het verhelpen daarvan verwijzen wij naar het hoofdstuk 'Storingen verhelpen' vanaf pagina 63.

▶ Verhelp zo nodig de oorzaak.
Laat de motor ca. 20 minuten afkoelen.

Als na deze maatregelen nog steeds geen functie mogelijk is, neemt u contact op met de superrollo-klantenservice.

Apparaat monteren

Vóór de montage

Voor de montage van het apparaat moeten de volgende voorwaarden zijn vervuld:

■ Het deksel van de rolluikkast moet goed toegankelijk en verwijderbaar zijn.
- Op de montageplaats moet een 230 V\~ 50 Hz stroomaansluiting met vrijschakelvoorziening (zekering) voorhanden zijn.
■ Het rolluikgewicht moet bij de buismotor passen. Voor informatie over het toegestane rolluikgewicht verwijzen wij naar het punt 'Toegestane rolluikoppervlakken en -gewichten' vanaf pagina 58.
■ Het vereiste superrollo-toebehoren moet voorhanden zijn. Voor informatie over het superrollo-toebehoren verwijzen wij naar het hoofdstuk 'Toebehoren' vanaf pagina 67

• Controleer de levering op beschadigingen.
  Neem het apparaat niet in gebruik als u schade aan het apparaat constateert.
  ➢ Neem contact op met de superrollo-klantenservice als u schade aan het apparaat constateert.

Vereist gereedschap

Voor de montage van het apparaat hebt u het volgende gereedschap en de vermelde bevestigingselementen nodig:

■ duimstok of meetband
■ potlood
■ waterpas
■ ijzerzaag
■ vijl
■ boormachine
■ 8 mm steenboor
■ 8 mm pluggen
■ schroeven
■ kruiskopschroevendraaier
■ bijgeleverd instelgereedschap.

Lager monteren

U kunt de aandrijfkop van de motor aan de rechter- of linkerzijde van de rolluikkast monteren. In deze handleiding wordt de montage voor de rechterzijde beschreven.

Bij de montage van de lagers dient u de volgende punten in acht te nemen:

■ de uitlijning van de lagers moet horizontaal zijn.
■ het rolluik moet verticaal in de geleiderail kunnen lopen.
■ het rolluikpantser moet in opgerolde toestand aan alle zijden in de rolluikkast voldoende ruimte hebben.
■ de instelschroeven van de buismotor moeten na de montage goed toegankelijk zijn.
■ de motorkabel moet direct vóór de motor in een lus naar beneden worden gelegd, zodat het water kan afdruipen.

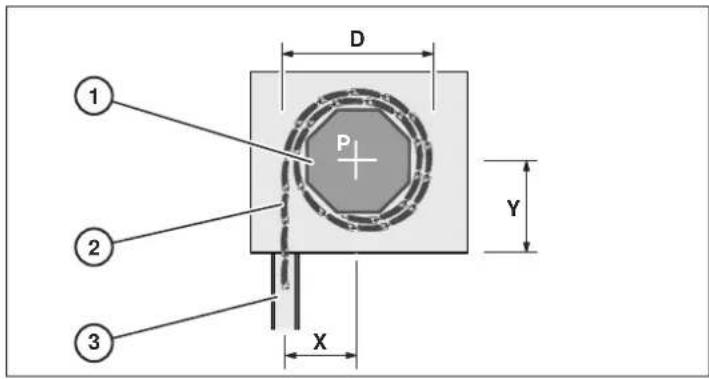

Voor de bepaling van de lagerpositie P in de rolluikkast moet u de volgende afmetingen uitmeten en berekenen:

D diameter van het opgerolde rolluik

X D/2 afstand van de lagerpositie P van het midden van de geleiderail (3)

Y >X afstand van de lagerpositie P van de bodem van de rolluikkast. Om te waarborgen dat het rolluik voldoende speling heeft, moet Y groter zijn dan X.

Beschadiging aan de buismotor door een scheef opgerold rolluik.

Waarborg dat het apparaat horizontaal is ingebouwd.

Markeer met behulp van een potlood de lagerpositie P op de rechter en linker binnenzijde van de rolluikkast.
Zorg ervoor dat de markeringen horizontaal zijn uitgelijnd.
Houd de lagers in het midden op de markeringen.
➢ Markeer de boorgaten met behulp van een potlood.
➢ Boor de gaten met een 8 mm-boor.
Steek de pluggen erin.
➢ Schroef de lagers vast.

Wikkelbuis op maat zagen

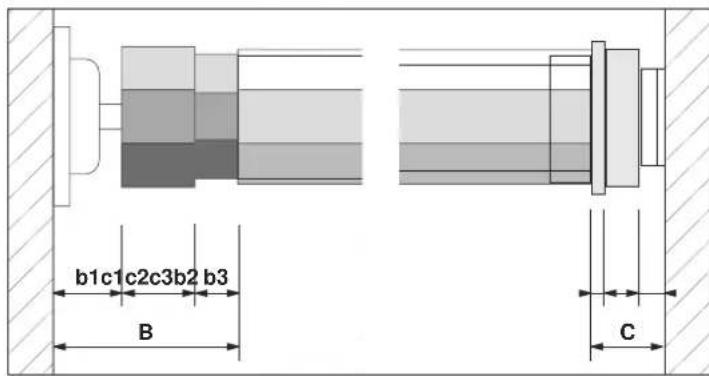

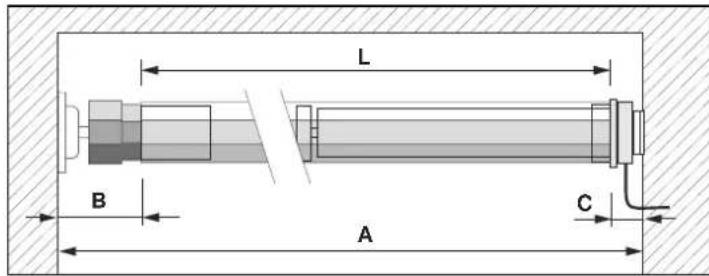

Voor de bepaling van de lengte L van de wikkelals moet u de volgende afmetingen uitmeten en berekenen:

A binnenwerkse maat van de rolluikkast

B b1+b2+b3

b1 diepte van het tegenlager

b2 breedte van de aanslag van de wikkelbuiskap

b3 1/3 van de schachtlengte van de wikkelbuiskap

C c1+c2+c3

c1 diepte van de aanslag van de adapter

c2 diepte van de aandrijfkop

c3 diepte van het aandrijflager

L A-(B+C)

L B A C

b1c1c2c3b2 b3 B C

Markeer de lengte L met een potlood op de wikkelbuis.
Zaag de wikkelbuis met behulp van een ijzerzaag recht op maat.
Ontbraam de randen aan de binnen- en buitenzijde met een vijl.

Apparaat monteren

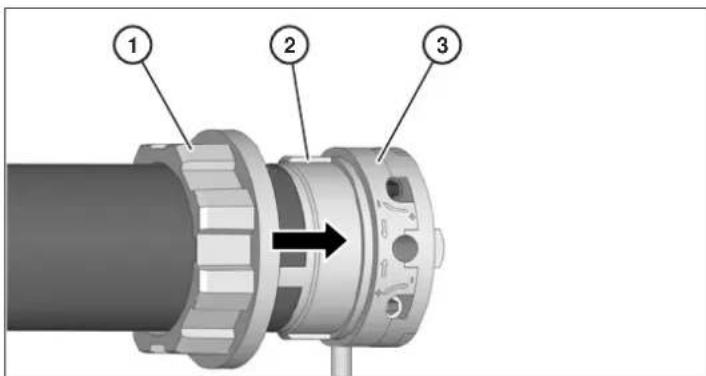

➢ Schuif de adapter (1) met de groef over de veer van de limietring (2) van de aandrijfkop (3).

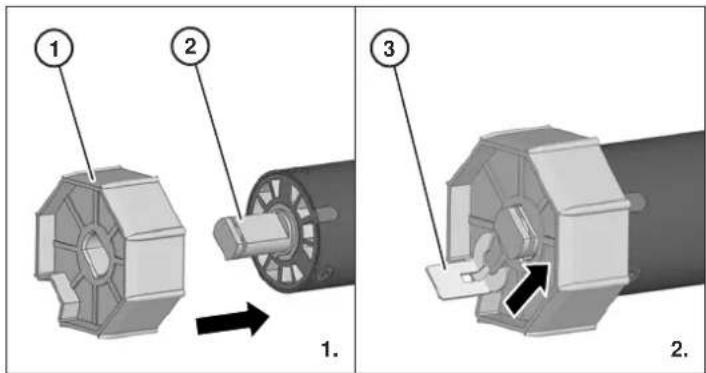

1. Schuif de meenemer (1) tot aan de aanslag op de asstift van de buismotor (2).
2. Borg de meenemer met de bijgeleverde borgclip (3).

Schade aan de buismotor door te hard inslaan in de wikkelbuis.

➢ Sla de buismotor nooit met geweld in de wikkelbuis.

1. Schuif de buismotor met de meenemer (1) in de wikkelbuis (2).
2. Schuif de wikkelbuis tot aan de aanslag van de adapter (3) van de aandrijfkop (4).

   Waarborg dat de adapter niet door de limietring van de aandrijfkop glijdt.

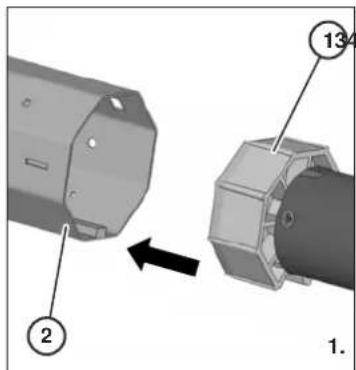

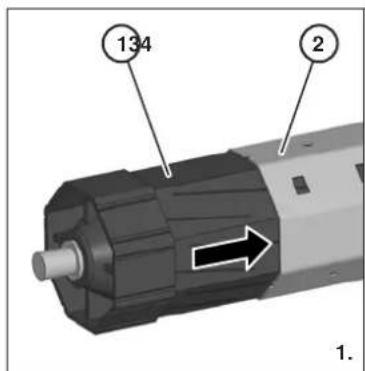

➢ 1. Schuif de wikkelbuiskap (1) tot aan de aanslag in de wikkelbuis (2).
2. Steek het kogellager (3) op de asstift van de wikkelbuiskap (4).

134 2 1.

De wikkelbuiskap moet eerst tot aan de aanslag in de wikkelbuis steken, voordat u het apparaat in de rolluikkast kunt monteren. Vervolgens moet de capsule zo ver eruit worden getrokken dat het apparaat exact in de rolluikkast past.

Apparaat in de rolluikkast monteren

Steek de asstift (1) van de aandrijfkop in het gat van het aandrijflager (2).

Waarborg dat de instelschroeven (3) toegankelijk zijn.
Waarborg dat de motorkabel (4) naar beneden verloopt.

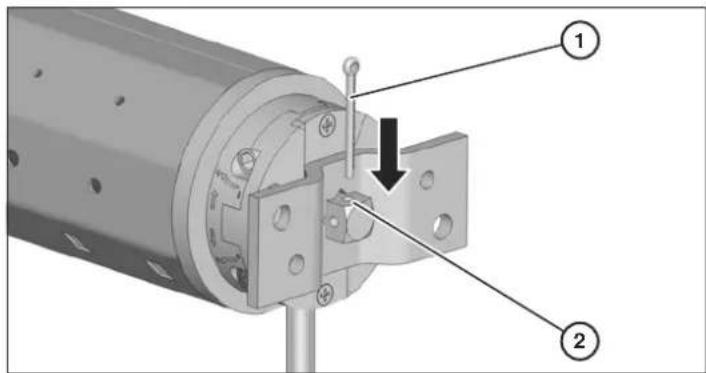

➢ Steek de splitpen (1) door het borggat (2) in de asstift.

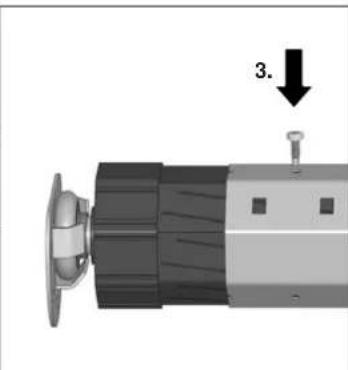

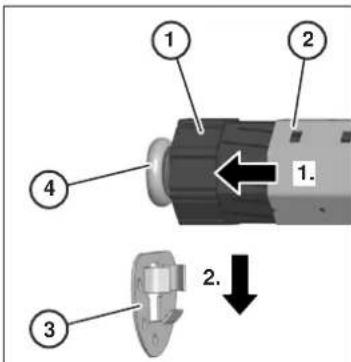

1. Trek de wikkelbuiskap (1) zover uit de wikkelbuis (2) dat het kogellager (4) in het tegenlager (3) past.
2. Steek het kogellager in het tegenlager.
3. Schroef de wikkelbuis vast aan de wikkelbuiskap.

1 2 4 1. 2. 3

Waarborg dat de wikkelbuis horizontaal is ingebouwd.

Apparaat in gebruik nemen

Voordat u het apparaat kunt gebruiken, moet u de volgende stappen uitvoeren:

■ sluit de motorkabel aan op de daarvoor bestemde aftak- of schakelaardoos.
■ voer een proefdraai uit
■ monteer het rolluikpantser aan de wikkelbuis
■ stel het bovenste en onderste eindaanslagpunt in.

Apparaat aansluiten

De netaansluiting van de buismotor en alle werkzaamheden aan elektrische installaties mogen alleen aan de hand van de aansluitschema's worden uitgevoerd door een erkende elektromonteur.

GEVAAR

Dodelijke elektrische schokken door het aanraken van onder spanning staande onderdelen.

Voer geen aansluitwerkzaamheden aan het apparaat uit als het op de stroomvoorziening is aangesloten.

Waarborg dat de stroomtoevoer naar het apparaat onderbroken is.

OPGELET

Functiestoringen of motorschade door verkeerde netspanning.

Vergelijk de gegevens op het typeplaatje met de gegevens van het stroomnet ter plekke.

Waarborg dat het apparaat alleen wordt aangesloten op een stroomnet met 230 V \~ 50 Hz.

OPGELET

Kortsluiting door beschadigde kabels.

- Waarborg dat de kabel niet kan worden beschadigd door bewegende onderdelen in de rolluikkast.

OPGELET

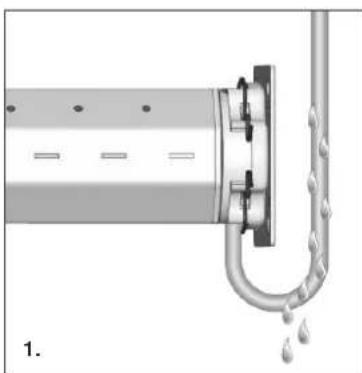

Kortsluiting door water in de motor bij verkeerde kabelgeleiding.

Leg de kabel nooit verticaal naar boven.
Leg de kabel altijd in een lus.

Als de kabel in een lus wordt gelegd, kan het water afdruipen (1).

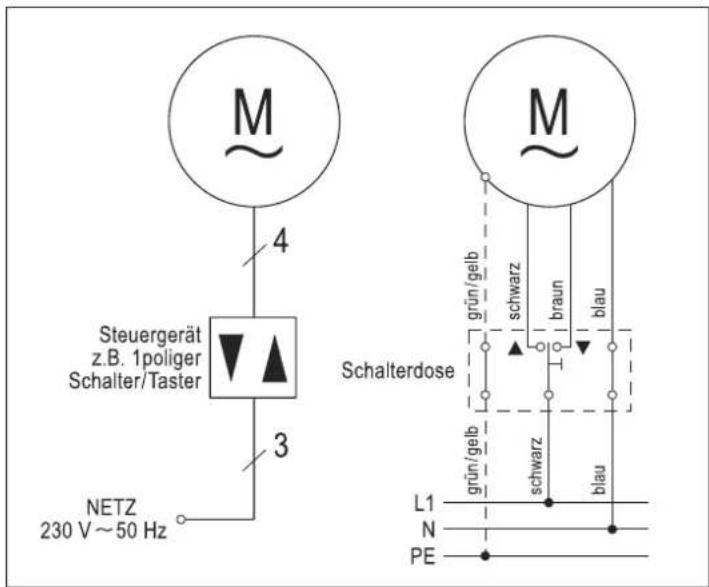

Sluit de motorkabel aan op de daarvoor bestemde aftak- of schakelaardoos (2).

Positienr. Aderkleur motorkabel Functie
1 zwart draairichting 1
2 bruin draairichting 2
3 blauw neutrale geleider
4 groen/geel aarding

Voer een proefdraai uit om te controleren of de looprichting van de motor overeenstemt met de stand van de schakelaar.

Stuur de motor in neerwaartse richting.
- Controleer of de motor in neerwaartse richting loopt.

Als de motor niet in neerwaartse richting loopt, moet u de kabeltoewijzing veranderen.

➢ Verwissel de bruine ader van de motorkabel met de zwarte ader.

Waarborg dat de looprichting overeenstemt met de stand van de schakelaar.

Neem het installatieschema op pagina 67 in acht om het apparaat op een eenpolige rolluikschakelaar aan te sluiten.

Rolluikpantser monteren

Voor de montage van het rolluikpantser moeten de volgende voorwaarden vervuld zijn:

■ het rolluikpantser moet in de geleiderail liggen.
■ de buismotor moet helemaal omlaag gestuurd zijn.

OPGELET

Beschadiging van de buismotor door boren of schroeven.

➢ Boor of schroef de wikkelbuis nooit in de buurt van de buismotor.
- Gebruik uitsluitend de voorhanden gaten in de wikkelbuis om het rolluikpantser te bevestigen.

1. Schuif ongeveer om de 40 cm een ophangbeugel (1) op de bovenste lamel van het rolluikpantser (2).
2. Plaats de ophangbeugel in de rechthoekige gaten (3) van de wikkelbuis.

Als u wikkelbuizen SW40 met felsrand aan de buitenzijde gebruikt, hebt u bovendien klembeugel nodig.

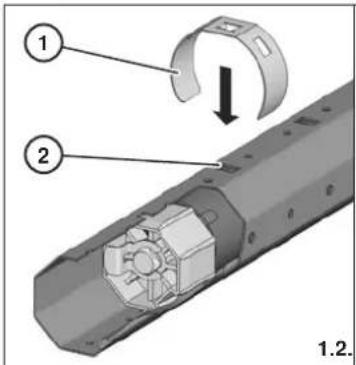

1. Schuif ongeveer om de 40 cm een klembeugel (1) vanaf bovenaf over de wikkelbuis (2).
2. Plaats de ophangbeugels (4) in de rechthoekige gaten (3) van de klembeugels (3).

Eindpunten instellen

Door de instelling van de eindpunten legt u de bovenste en onderste eindpositie vast voor het omhoog en omlaag sturen van het rolluik. Deze instelling kunt u later nog wijzigen.

De buismotor is ontworpen voor kortstondig bedrijf (vier minuten). Ter vermijdign van schade door verwarming schakelt de motor bij overschrijding van deze tijd of bij vaak omschakelen automatisch uit. Laat de motor in dit geval ca. 20 minuten afkoelen.

OPGELET

Functiestoringen door ontbrekende of verkeerde instelling van de eindpunten.

Waarborg dat het apparaat alleen wordt gebruikt met correct ingestelde eindpunten.

De instelschroeven bevinden zich aan de aandrijfkop van de buismotor.

• Gebruik de bovenste schroef (1) om het onderste eindpunt in te stellen.
• Gebruik de onderste schroef (2) om het bovenste eindpunt in te stellen.

➢ Draai richting PLUS om de loopweg te verlengen.
➢ Draai in de tegenovergestelde richting (MINUS) om de loopweg te verkorten.

De draairichting van de instelschroeven kan modelgebonden variëren. Let op het opschrift aan de aandrijfkop.

OPGELET

Beschadigingen van het apparaat door verkorting van het rolluikpantser op grond van temperatuurschommelingen.

Stel de eindpunten zodanig in dat de stoppers van het rolluikpantser ca. 2 -3 cm speling hebben vóór de aanslagen.

Ga als volgt te werk om het bovenste eindpunt in te stellen:

stuur de motor in opwaartse richting. Als de motor stopt voordat het gewenste eindpunt bereikt is, gaat u als volgt te werk:

laat de tijdschakelklok of de schakelaar in de stand opwaartse richting staan.

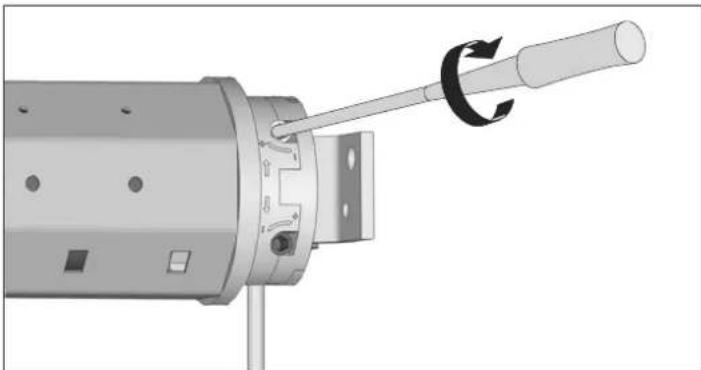

draai met het instelgereedschap de onderste instelschroef voorzichtig in de richting PLUS totdat de motor het gewenste eindpunt heeft bereikt.

Als de motor het gewenste eindpunt passeert, gaat u als volgt te werk:

stop de motor.

stuur de motor in neerwaartse richting.
stop onder het gewenste eindpunt.

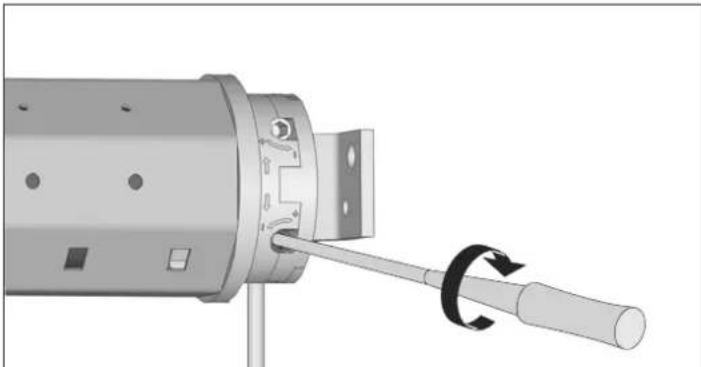

draai de onderste instelschroef met het instelgereedschap voorzichtig in richting MINUS.
stuur de motor in opwaartse richting om het nu ingestelde eindpunt te controleren.
Herhaal zo nodig de hierboven vermelde stappen totdat het gewenste eindpunt bereikt is.

Ga als volgt te werk om het onderste eindpunt in te stellen:

stuur de motor in neerwaartse richting. als de motor stopt voordat het gewenste eindpunt bereikt is, gaat u als volgt te werk.

laat de tijdschakelklok of de schakelaar in de stand neerwaartse richting staan.
draai met het instelgereedschap de bovenste instelschroef voorzichtig in de richting PLUS tot de motor het gewenste eindpunt heeft bereikt.

Als de motor het gewenste eindpunt passeert, gaat u als volgt te werk:

stop de motor.
- stuur de motor in opwaartse richting.
stop de motor boven het gewenst eindpunt.
draai de bovenste instelschroef met het instelgereedschap voorzichtig in richting MINUS.

stuur de motor in neerwaartse richting om het nu ingestelde eindpunt te controleren.
herhaal zo nodig de hierboven vermelde stappen totdat het gewenste eindpunt is bereikt.

Ga als volgt te werk om de instellingen van de eindpunten te vervangen:

• stuur het rolluik ongeveer tot in de middenstand.

  stel de eindpunten in zoals tevoren beschreven.

Storingen verhelpen

Totale uitval verhelpen

GEVAAR

Dodelijke elektrische schokken door het aanraken van onder spanning staande onderdelen.

• Voer geen reparaties uit aan het apparaat.

  Open het apparaat nooit.
  ➢ Neem contact op met de superrollo-klantenservice als het apparaat defect is.

De oorzaak voor een totale uitval is mogelijkkerwijs een defecte motor. Een defecte motor kan de volgende oorzaken hebben:

■ de motor werd door een fout in de mechanische eenheid sterk overbelast.
■ het rolluik werd door bevriezing geblokkeerd en de motor overbelast.

Als de buismotor defect is, moet u het apparaat demonteren en door de superrollo-klantenservice laten repareren. Ga hierbij als volgt te werk:

demonteer het apparaat conform de instructies in het hoofdstuk 'Apparaat demonteren' vanaf pagina 66.
Laat het apparaat repareren door de superrollo-klantenservice.

Storingskenmerken en maatregelen

Kenmerk Mogelijke oorzaak Maatregel
De motor loopt niet (totale uitval).	De netspanning ontbreekt.	Waarborg dat de verzorgingsspanning (230 V) beschikbaar is.Waarborg dat het apparaat correct is aangesloten.Voor informatie verwijzen wij naar het punt 'Apparaat aansluiten' vanaf pagina 61.Laat werkzaamheden aan de spanningsvoorziening alleen uitvoeren door een gekwalificeerde, opgeleide elektromonteur.
	Storing in de apparaatfunctie Waarborg dat de stroomtoevoer naar het apparaat onderbroken is.Demonteer het apparaat.Voor informatie verwijzen wij naar het hoofdstuk 'Apparaat demonteren' vanaf pagina 66.
	Motoroverbelasting door moeilijk lopende rolluiken op grond van verschoven lamellen.	Waarborg dat de stroomtoevoer naar het apparaat onderbroken is.Waarborg dat de lamellen horizontaal zijn ingebouwd.Breng de stroomtoevoer tot stand.Stuur het rolluik omhoog en omlaag.Smeer de moeilijk lopende punten in met glijwas.
	Motoroverbelasting door moeilijk lopende rolluiken op grond van bevriezing.	Verwijder de bevriezingen.
	De maximale bedrijfsduur (vier minuten) is overschreden.	Laat het apparaat ca. 20 minuten afkoelen.Waarborg dat het apparaat vakkundig bediend wordt.Waarborg dat de eindpunten correct zijn geplaatst.Waarborg dat het rolluik soepel loopt.
De motor loopt niet (totale uitval).	De aansluitingen zijn niet correct uitgevoerd.	Waarborg dat het apparaat correct is aangesloten.Voor informatie over het aansluiten van het apparaat verwijzen wij naar het punt 'Apparaat aansluiten' vanaf pagina 61.Laat werkzaamheden aan de spanningsvoorziening alleen uitvoeren door een gekwalificeerde, opgeleide elektromonteur.
Het apparaat stopt niet.	De adapter is van de limietring geslipt.	Waarborg dat de stroomtoevoer naar het apparaat onderbroken is.Demonteer het apparaat.Voor informatie over de demontage van het apparaat verwijzen wij naar het hoofdstuk 'Apparaat demonteren' vanaf pagina 66.Waarborg dat de adapter met de groef over de veer vlak tegen de aandrijfkop zit.Monteer het apparaat in omgekeerde volgorde.
	De wikkelbuiskap is niet goed met de wikkelbuis verbonden.	Stuur het rolluik helemaal naar beneden.Waarborg dat de stroomtoevoer naar het apparaat onderbroken is.Verwijder het rolluik van de wikkelbuis.Waarborg dat de wikkelbuiskap vast op de wikkelbuis geschroefd is.
	De wikkelbuis is te kort. Waarborg dat de stroomtoevoer naar het apparaat onderbroken is.Demonteer het apparaat.Voor informatie over de demontage van het apparaat verwijzen wij naar het hoofdstuk 'Apparaat demonteren' vanaf pagina 66.Monteer de nieuwe wikkelbuis.Voor informatie over het op maat zagen en de montage van de wikkelbuis verwijzen wij naar het punt 'Wikkelbuis op maat zagen' vanaf pagina 59.Monteer het apparaat in omgekeerde volgorde.
Het rolluik stuurt na de montage niet helemaal omhoog.	De instelling van het bovenste eindpunt klopt niet.	Stel het bovenste eindpunt in.Voor informatie verwijzen wij naar het punt 'Eindpunten instellen' vanaf pagina62.
Het rolluik blokkeert bij het omhoog en omlaag sturen.	De lamellen van het rolluik zijn verschoven.	Waarborg dat alle lamellen horizontaal zijn ingebouwd.Smeer de moeilijk lopende punten in met glijwas.Schakel de aandrijving kort in de tegengestelde richting in om het rolluik vrij te sturen.
	Het rolluik schuurt in de rolluikkast omdat aandrukrollen aan het raamkozijn ontbreken.	Open de rolluikkast.Monteer de aandrukrollen.
	Het rolluik is scheef opgerold omdat het apparaat niet horizontaal werd gemonteerd.	Waarborg dat de stroomtoevoer naar het apparaat onderbroken is.Demonteer het apparaat.Voor informatie over de demontage van het apparaat verwijzen wij naar het hoofdstuk 'Apparaat demonteren' vanaf pagina 66.Monteer het apparaat horizontaal.Voor informatie hiervoor verwijzen wij naar het punt 'Lager monteren' vanaf pagina 58.
	In de rolluikkast is isolatiemateriaal losgeraakt en blokkeert nu de rolluiken.	Open de rolluikkast.Verwijder het isolatiemateriaal.Neem contact op met de fabrikant voor een vakkundige isolatie van de rolluikkast.
	Het rolluik is te licht. Waarborg dat alle lamellen horizontaal zijn ingebouwd.Verzwaar het rolluik met bijv. een passend platijzer.Schuif het platijzer in de onderste lamel.Schakel de aandrijving kort in de tegengestelde richting in om het rolluik vrij te sturen.
De draairichting is verkeerd.	Het apparaat is niet correct aangesloten.	Waarborg dat de stroomtoevoer naar het apparaat onderbroken is.Verwissel de bruine en de zwarte ader.Voor informatie over de verandering van de kabeltoewijzing verwijzen wij naar het punt 'Apparaat aansluiten' vanaf pagina 61.Laat werkzaamheden aan de spanningsvoorziening alleen uitvoeren door een gekwalificeerde, opgeleide elektromonteur.

Apparaat demonteren

Ga als volgt te werk om de buismotor te demonteren:

stuur de motor in de neerwaartse richting totdat het rolluik niet meer aan de veren hangt en deze eenvoudig van de wikkelbuis kunnen worden verwijderd.

GEVAAR

Dodelijke elektrische schokken door het aanraken van onder spanning staande onderdelen.

➢ Voer geen aansluitwerkzaamheden aan het apparaat uit als het op de stroomvoorziening is aangesloten.
- Waarborg dat de stroomtoevoer naar het apparaat onderbroken is.

verwijder de kabel uit de aftak- of schakelaardoos.
draai de bevestigingsveren los van de wikkelas.
trek de splitpen uit het borggat in de asstift van het aandrijflager.
draai de schroeven los waarmee de wikkelbuiskap en de wikkelbuis met elkaar verbonden zijn.
schuif de wikkelbuiskap tot aan de aanslag in de wikkelas.
- trek het apparaat uit de lagers.
- trek de buismotor uit de wikkelbuis.

Apparaat afvoeren

De milieuvriendelijke afvoer van bedrijfsmiddelen, elektrotechnische modules, herbruikbare materialen en andere apparaatonderdelen wordt geregeld door nationale en regionale wetten.

➢ Neem contact op met de verantwoordelijke instantie voor exacte informatie over de afvoer.
➢ Verwijder het apparaat conform de wettelijke bepalingen via een afvalverwijderingsbedrijf.

Verwijder de elektrotechnische onderdelen volgens de bepalingen conform de richtlijn inzake elektrische en elektronische apparaten.

Technische gegevens

	superrollo RM10MS	superrollo RM10MM	superrollo RM20MM	superrollo RM30MM
Draaimoment (Nm) 10 10 20 30
Toerental (omw/min) 17 15 15	15
Spanning (V) / frequentie (Hz) 230/50 230/50 230/50 230/50
Vermogen (W) 121 112 145 191
Stroomsterkte (A) 0,53 0,49 0,64 0,83
Veiligheidsklasse IP 44 44 44 44
Maximale bedrijfsduur (min)	4	4	4	4
Kabellengte (m)	2,0	2,0	2,0	2,0
Totale lengte (mm)	480 500 500 560
Buistype	SW40	SW60	SW60	SW60
Toebehoren, inclusief:	adapter, meenemer,aandrijflager, borgclip,instelgereedschap	adapter, meenemer,aandrijflager, borgclip,instelgereedschap	adapter, meenemer,aandrijflager, borgclip,instelgereedschap	adapter, meenemer,aandrijflager, borgclip,instelgereedschap
Eindschakelaarbereik (U)	30 22 22 22

Installatieschema voor eenpolige rolluikschakelaars

Het volgende installatieschema geldt voor de montage van de aandrijfkop aan de rechterzijde.

voor buismotor	Artikel Artikelnr.
RM10MS Rolluikaandrijving toebehorenset voor SW40, bestaande uit:■ 1 kogellager■ 1 tegenlager■ 1 wikkelbuiskap■ 3 bevestigingsveren		SR50450
RM10MM	Rolluikaandrijving toebehorenset voor SW60, bestaande uit:	SR50560
RM20MM	■ 1 kogellager
RM30MM	■ 1 tegenlager■ 1 wikkelbuiskap■ 4 bevestigingsveren

Garantievoorwaarden

superrollo Hausautomatisierung GmbH verleent 5 jaar garantie voor nieuwe apparaten die overeenkomstig deze handleiding werden gemonteerd. De garantie is geldig voor alle constructie-, materiaal- en productiefouten.

Van de garantie uitgesloten zijn:

■ verkeerde montage of installatie
■ negeren van deze handleiding
■ ondeskundige bediening of overbelasting
■ externe invloeden als stoten, slagen of weersinvloeden
■ reparaties of wijzigingen door derde, niet-geautoriseerde instanties

■ gebruik van ongeschikt toebehoren

■ schade door ongeoorloofde overspanningen (bijv. blikseminslagen)

■ functiestoringen door overlapping van radiografische frequenties en andere radiografische storingen.

Binnen de garantieperiode optredende gebreken worden door superrollo kosteloos verholpen door middel van reparatie, door vervanging van de desbetreffende onderdelen of door levering van een gelijkwaardig of vervangend nieuw apparaat. Een vervangende levering of reparatie om garantieredenen heeft geen algemene verlenging van de oorspronkelijke garantieperiode tot gevolg.

EG-verklaring van overeenstemming

CE-kenmerk en conformiteit

De superrollo-buismotoren RM10MS/RM10MM/RM20MM/RM30MM voldoen aan de laagspanningsrichtlijn 2006/95/EEG, de EMC-richtlijn 2004/108 EEG en de van toepassing zijnde Europese en nationale richtlijnen. De conformiteit werd aangetoond, de overeenkomstige verklaringen en documenten liggen ter inzage bij de fabrikant.

Stuur uw apparaten in geval van reparatie naar:

DPD GeoPost
