MANUAL DE USUARIO RM10MS Superrollo

Índice de contenidos

Esquema general....42

Introducción....43

Indicaciones de seguridad básicas....43

Descripción del aparato....44

Montaje del aparato....45

Puesta en funcionamiento del aparato 48

Reparación de fallos 50

Desmontaje del aparato....53

Eliminación del aparato 53

Datos técnicos....53

Accesorios....54

Condiciones de garantía....54

Declaración de conformidad CE....54

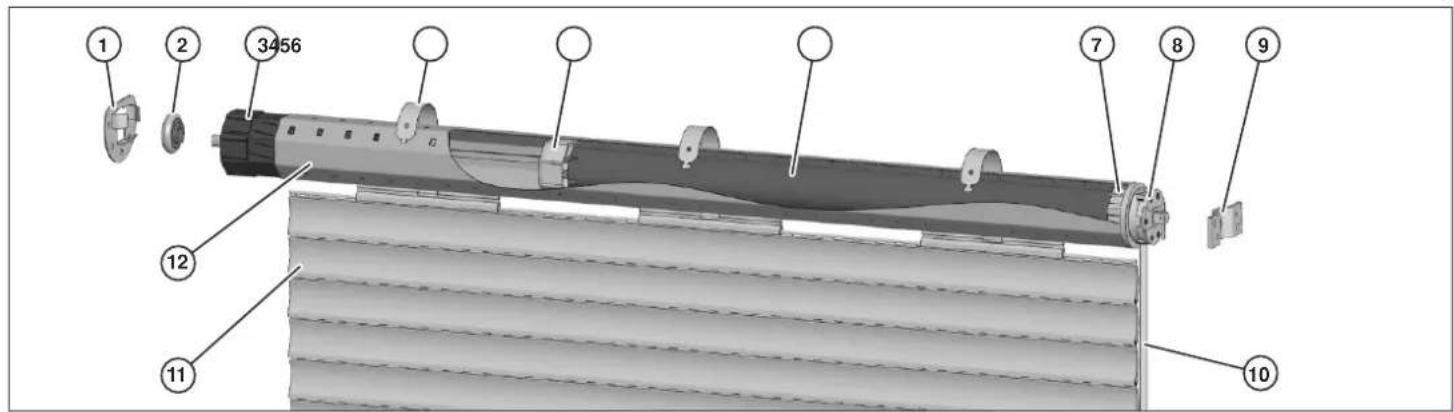

Esquema general

1 2 3456 7 8 9 10 11 12

① Contrasoporte*

⑦ Adaptador

② Rodamiento de bolas*

⑧ Cabeza motriz

③ Cápsula cilíndrica*

⑨ Soporte del motor

④ Resorte de sujeción*

⑩ Cable del motor

⑤ Arrastrador

⑪ Rollo de la persiana*

⑥ Motor tubular

⑫ Tubo enrollador*

El esquema muestra el motor tubular en su posición de montaje. Las piezas marcadas con * no forman parte del volumen de entrega.

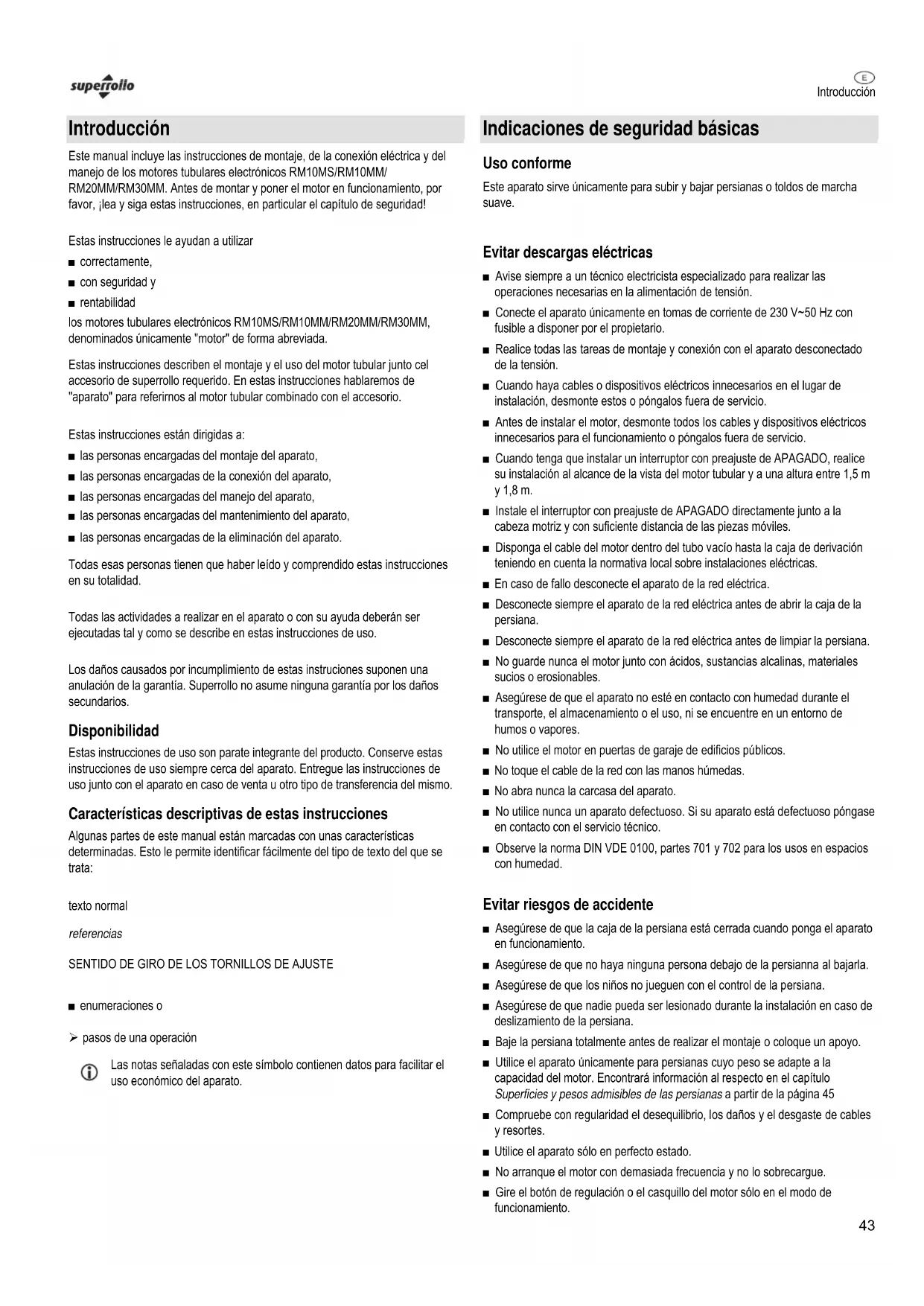

Introducción

Este manual incluye las instrucciones de montaje, de la conexión eléctrica y del manejo de los motores tubulares electrónicos RM10MS/RM10MM/RM20MM/RM30MM. Antes de montar y poner el motor en funcionamiento, por favor, ¡lea y siga estas instrucciones, en particular el capítulo de seguridad!

Estas instrucciones le ayudan a utilizar

■ correctamente,
■ con seguridad y
■ rentabilidad

los motores tubulares electrónicos RM10MS/RM10MM/RM20MM/RM30MM, denominados únicamente "motor" de forma abreviada.

Estas instrucciones describen el montaje y el uso del motor tubular junto cel accesorio de superrollo requerido. En estas instrucciones hablaremos de "aparato" para referirnos al motor tubular combinado con el accesorio.

Estas instrucciones están dirigidas a:

■ las personas encargadas del montaje del aparato,
■ las personas encargadas de la conexión del aparato,
■ las personas encargadas del manejo del aparato,
■ las personas encargadas del mantenimiento del aparato,
■ las personas encargadas de la eliminación del aparato.

Todas esas personas tienen que haber leído y comprendido estas instrucciones en su totalidad.

Todas las actividades a realizar en el aparato o con su ayuda deberán ser ejecutadas tal y como se describe en estas instrucciones de uso.

Los daños causados por incumplimiento de estas instruciones suponen una anulación de la garantía. Superrollo no asume ninguna garantía por los daños secundarios.

Disponibilidad

Estas instrucciones de uso son parate integrante del producto. Conserve estas instrucciones de uso siempre cerca del aparato. Entregue las instrucciones de uso junto con el aparato en caso de venta u otro tipo de transferencia del mismo.

Características descriptivas de estas instrucciones

Algunas partes de este manual están marcadas con unas características determinadas. Esto le permite identificar fácilmente del tipo de texto del que se trata:

texto normal

referencias

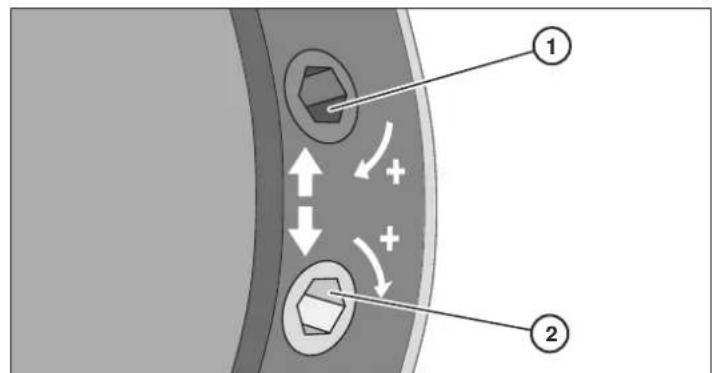

SENTIDO DE GIRO DE LOS TORNILLOS DE AJUSTE

■ enumeraciones o

pasos de una operación

Las notas señaladas con este símbolo contienen datos para facilitar el uso económico del aparato.

Indicaciones de seguridad básicas

Uso conforme

Este aparato sirve únicamente para subir y bajar persianas o toldos de marcha suave.

Evitar descargas eléctricas

■ Avise siempre a un técnico electricista especializado para realizar las operaciones necesarias en la alimentación de tensión.
- Conecte el aparato únicamente en tomas de corriente de 230 V\~50 Hz con fusible a disponer por el propietario.
■ Realice todas las tareas de montaje y conexión con el aparato desconectado de la tensión.
- Cuando haya cables o dispositivos eléctricos innecesarios en el lugar de instalación, desmonte estos o póngalos fuera de servicio.
■ Antes de instalar el motor, desmonte todos los cables y dispositivos eléctricos innecesarios para el funcionamiento o póngalos fuera de servicio.
- Cuando tenga que instalar un interruptor con preajuste de APAGADO, realice su instalación al alcance de la vista del motor tubular y a una altura entre 1,5 m y 1,8 m.
■ Instale el interruptor con preajuste de APAGADO directamente junto a la cabeza motriz y con suficiente distancia de las piezas móviles.
- Disponga el cable del motor dentro del tubo vacío hasta la caja de derivación teniendo en cuenta la normativa local sobre instalaciones eléctricas.
■ En caso de fallo desconecte el aparato de la red eléctrica.
■ Desconecte siempre el aparato de la red eléctrica antes de abrir la caja de la persiana.
■ Desconecte siempre el aparato de la red eléctrica antes de limpiar la persiana.
■ No guarde nunca el motor junto con ácidos, sustancias alcalinas, materiales sucios o erosionables.
■ Asegúrese de que el aparato no esté en contacto con humedad durante el transporte, el almacenamiento o el uso, ni se encuentre en un entorno de humos o vapores.
■ No utilice el motor en puertas de garaje de edificios públicos.
■ No toque el cable de la red con las manos húmedas.
■ No abra nunca la carcasa del aparato.
■ No utilice nunca un aparato defectuoso. Si su aparato está defectuoso póngase en contacto con el servicio técnico.
- Observe la norma DIN VDE 0100, partes 701 y 702 para los usos en espacios con humedad.

Evitar riesgos de accidente

■ Asegúrese de que la caja de la persiana está cerrada cuando ponga el aparato en funcionamiento.
■ Asegúrese de que no haya ninguna persona debajo de la persianna al bajarla.
■ Asegúrese de que los niños no jueguen con el control de la persiana.
■ Asegúrese de que nadie pueda ser lesionado durante la instalación en caso de deslizamiento de la persiana.
■ Baje la persiana totalmente antes de realizar el montaje o coloque un apoyo.
■ Utilice el aparato únicamente para persianas cuyo peso se adapte a la capacidad del motor. Encontrará información al respecto en el capítulo Superficies y pesos admisibles de las persianas a partir de la página 45
■ Compruebe con regularidad el desequilibrio, los daños y el desgaste de cables y resortes.
■ Utilice el aparato sólo en perfecto estado.
■ No arranque el motor con demasiada frecuencia y no lo sobrecargue.

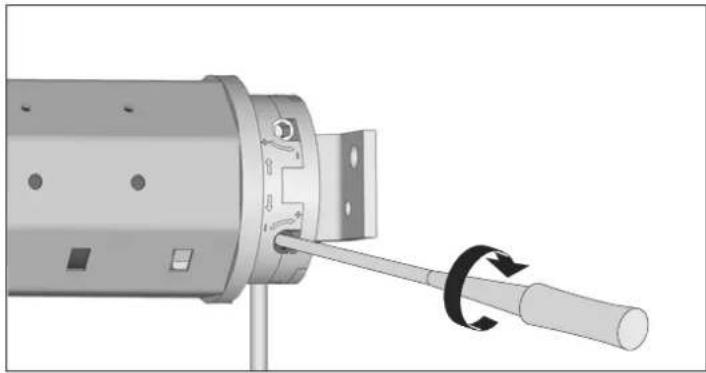

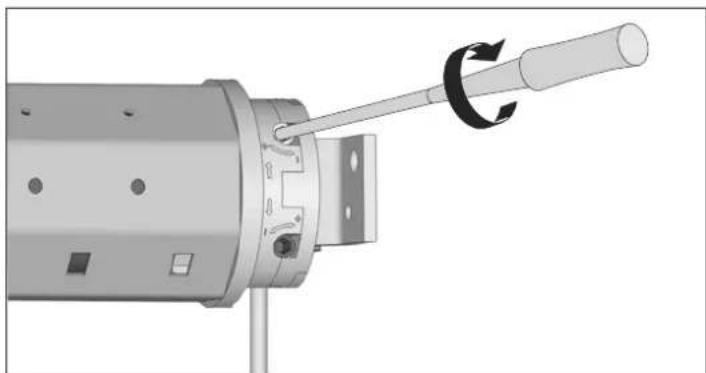

■ Gire el botón de regulación o el casquillo del motor sólo en el modo de funcionamiento.

■ Utilice únicamente piezas de repuesto y accesorios originales de superrollo. Encontrará información al respecto en el capítulo Accesorios a partir de la página 54
■ Asegúrese de que sólo el servicio técnico de superrollo realiza las reparaciones en el aparato.
- Siga siempre las disposiciones de la norma DIN 12045 sobre dispositivos adicionales de protección y remates para fachadas y huecos en muros equipados con ventanas y puertaventanas.

Evitar cerrar estando fuera

■ Asegúrese de encontrarse dentro del edificio cuando las persianas o una puerta se cierren automáticamente.

Evitar daños

■ Utilice el aparato únicamente en espacios sin humedad.
- Conecte el aparato únicamente a una toma de corriente de 230 V\~50 Hz con fusible a diponer por el propietario.
■ Utilice el aparato únicamente para persianas de marcha suave.
■ Utilice únicamente piezas de repuesto y accesorios originales de superrollo.

Descripción de las indicaciones de peligro

Tipos de indicaciones de peligro utilizados en estas instrucciones:

PELIGRO

Las indicaciones marcadas con la palabra PELIGRO señalan situaciones peligrosas que causan lesiones graves o muerte.

AVISO

Las indicaciones marcadas con la palabra AVISO señalan situaciones peligrosas que puedan causar lesiones graves o muerte.

CUIDADO

Las indicaciones marcadas con la palabra CUIDADO señalan situaciones peligrosas que causan lesiones de gravedad media o leve.

Descripción las indicaciones sobre daños materiales y medioambientales

ATENCIÓN

Estas indicaciones señalan situaciones que causan daños materiales o medioambientales.

Descripción del aparato

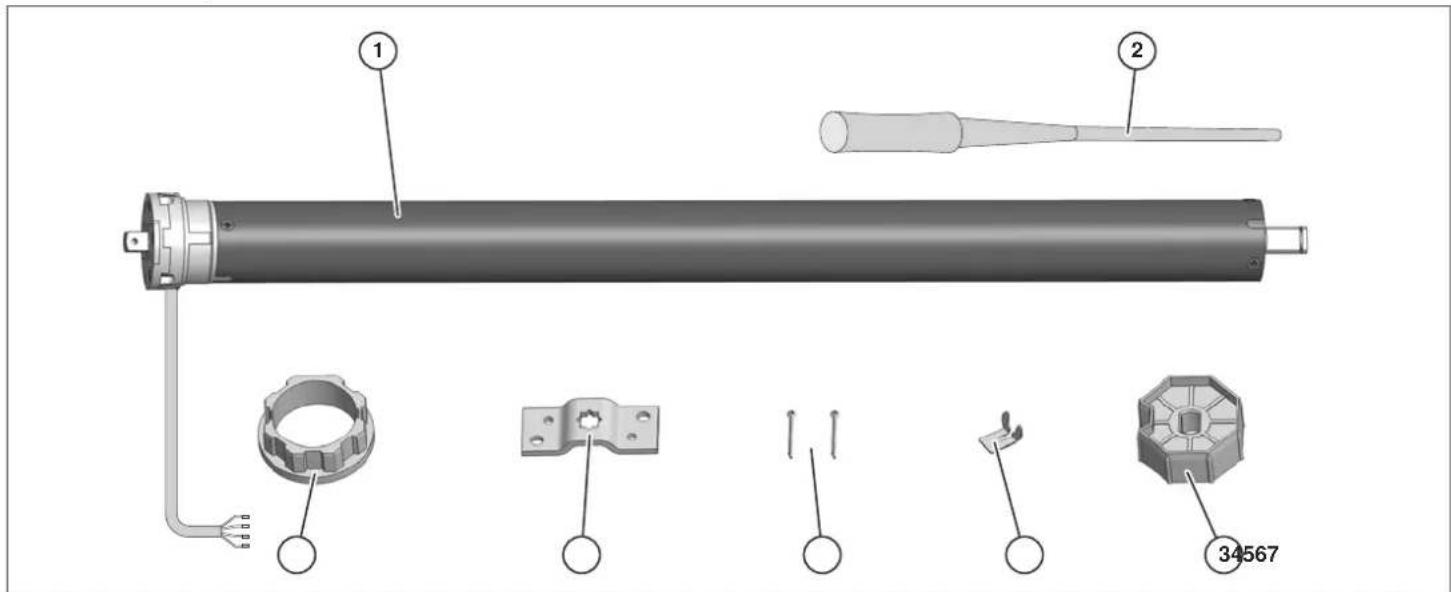

Volumen de entrega

① Motor tubular
② Herramienta de ajuste
③ Arrastrador
⑦ Adaptador
④ Clip de seguridad

⑤ 2 pasadores
⑥ Soporte del motor

Funciones

El aparato sirve para abrir y cerrar persianas y toldos.

Para poder realizar esas funciones, el motor tubular tiene que estar montado en la caja de la persiana junto con los siguientes accesorios de superrollo:

■ Tubo enrollador
■ Cápsula cilíndrica
■ Rodamiento de bolas
■ Contrasoporte
■ Resorte de sujeción

Encontrará información sobre los accesorios de superrollo en el capítulo Accesorios a partir de la página 54.

Superficies y pesos admisibles para las persianas

La tabla siguiente muestra la superficie de la persiana admisible para cada motor en función del peso. Incluye también el peso máximo admisible de las persianas.

Referencia Superficie máx. de la persiana (m2)			Peso máx. de la persiana (kg)
RM10MS 4,2 2,8 22
RM10MM 4,2 2,8 22
RM20MM 8 5 44
RM30MM 12 8 66

Asegúrese de no utilizar persianas que excedan la superficie o el peso máximos admisibles.

Funciones de seguridad

El motor tubular está diseñado para el funcionamiento de corta duración (cuatro minutos). Para evitar daños en el motor éste se desconecta automáticamente si se sobrepasa ese tiempo o en caso de conmutaciones frecuentes.

Una desconexión de seguridad puede tener diferentes causas. Antes de poner el aparato de nuevo en funcionamiento tiene que buscar la causa y repararla. Encontrará más información sobre las posibles causas y su reparación en el capítulo Reparación de fallos a partir de la página 50.

➢ Repare la causa si es preciso.
Deje enfriar el motor unos 20 minutos.

Si después de estas medidas aún no es posible poner el motor en funcionamiento avise al servicio técnico de superrollo.

Montaje del aparato

Antes del montaje

Para poder montar el aparato deben cumplirse los siguientes requisitos:

■ La tapa de la caja de la persiana tiene que estar accesible y poder ser retirada.
■ En el lugar de montaje debe disponerse de una conexión eléctrica de 230 V\~50 Hz con dispositivo de desconexión (fusible) a disponer por el propietario.
■ El peso de la persiana debe ser el adecuado para el motor tubular. Encontrará información sobre el peso admisible de la persiana en el capítulo Superficies y pesos admisibles de las persianas a partir de la página 45
■ Debe disponerse de los accesorios de superrollo requeridos. Encontrará información sobre los accesorios de superrollo en el capítulo Accesorios a partir de la página 54.

Compruebe si el envío recibido presenta daños.
No ponga el aparato en funcionamiento si constata la existencia de algún daño.
Si constata la existencia de daños en el aparato póngase en contacto con el servicio técnico.

Herramientas necesarias

Para el montaje del aparato necesita las siguientes herramientas y elementos de fijación:

■ metro plegable o cinta métrica
■ lápiz
■ nivel
■ sierra para metales
■ limas
■ taladradora
■ broca de 8 mm
■ taco de 8 mm
■ tornillos
■ destornillador de ranura cruzada
■ herramienta de ajuste adjunta

Montaje del soporte

La cabeza motriz del motor puede ser montada al lado derecho o izquierdo de la caja de la persiana. En estas instrucciones se encuentra montado en el lado derecho.

Para montar el soporte tiene que observar los siguientes puntos:

■ El soporte tiene que estar alineado en horizontal.
■ La persiana tiene que poder entrar verticalmente en el canal guía.
■ El rollo de la persiana tiene que disponer de suficiente espacio en todos los lados cuando se encuentre enrollado en la caja.
■ Los tornillos de regulación del motor tubular tienen que estar perfectamente accesibles después del montaje.

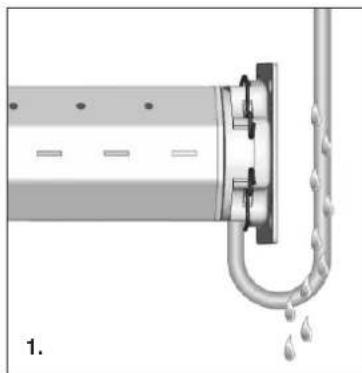

- Para que el agua pueda escurrir el cable del motor tiene que formar un lazo hacia abajo directamente delante del motor.

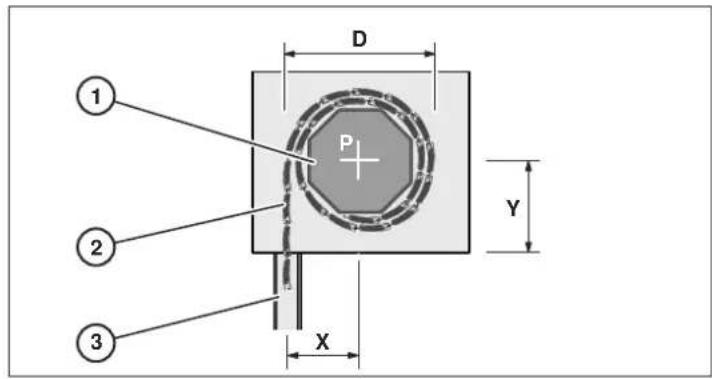

Para determinar la posición del soporte P dentro de la caja de la persiana mida y calcule los siguientes parámetros:

D Diámetro de la persiana enrollada

X D/2 Distancia de la posición del soporte P desde el centro del canal guía (3)

Y >X Distancia de la posición del soporte P desde el fondo de la caja de la persiana. Para que la persiana tenga suficiente espacio Y tiene que ser superior a X.

Un enrollamiento torcido de la persiana puede dañar el motor tubular.

Asegúrese de que el aparato esté bien nivelado en horizontal.

Marque con un lápiz la posición del soporte P en la parte interior derecha e izquierda de la caja de la persiana.
Asegúrese de que las marcas estén alineadas entre sí.
Sujete el soporte centrado entre las marcas.
Marque los orificios con un lápiz.
➢ Perfore los orificios con una broca de 8 mm.
Coloque los tacos.
➢ Atornille el soporte.

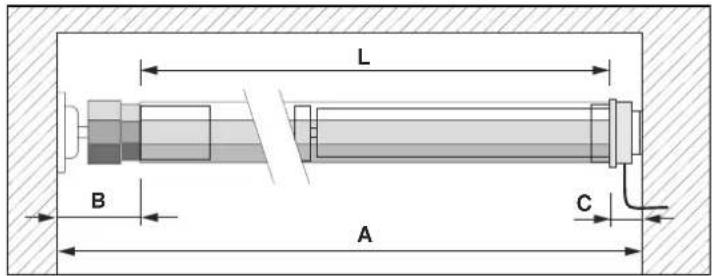

Corte del tubo enrollador

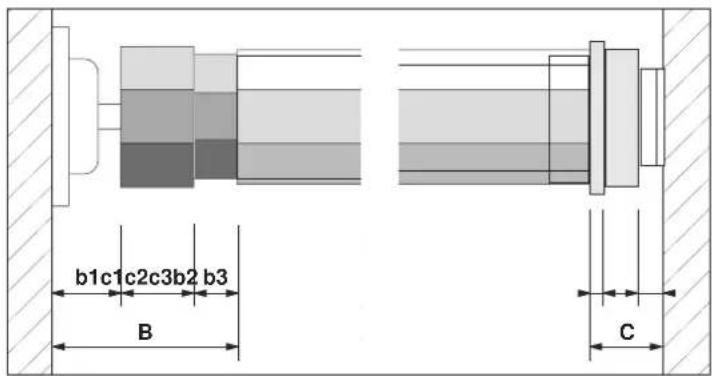

Para determinar la longitud L del tubo enrollador mida y calcule los siguientes parámetros:

A Anchura interior de la caja de la persiana
B b1+b2+b3
b1 Profundidad del contrasoporte
b2 Anchura del tope de la cápsula cilíndrica
b3 1/3 de la longitud del vástago de la cápsula cilíndrica
C c1+c2+c3
c1 Profundidad del tope del adaptador
c2 Profundidad de la cabeza motriz
c3 Profundidad del soporte del motor
L A-(B+C)

L B A C

b1c1c2c3b2 b3 B C

Marque la longitud L con un lápiz sobre el tubo enrollador.
Corte el tubo enrollador perpendicularmente con una sierra para metales.
Lime los bordes por el interior y el exterior con la lima.

Ensamblaje del aparato

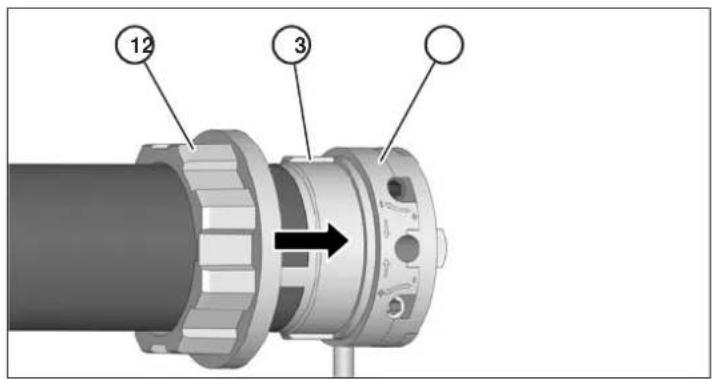

➢ Inserte el adaptador (1) con la ranura sobre la chaveta del anillo limitador (2) en la cabeza motriz (3).

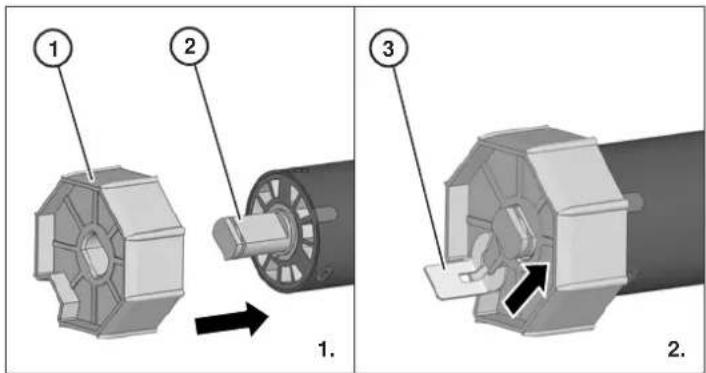

12 3

1. Introduzca el arrastrador (1) hasta el tope sobre el vástago del eje del motor tubular (2).
2. Asegure el arrastrador con el clip de seguridad adjunto (3).

Los golpes con fuerza en el tubo enrollador pueden dañar el motor tubular.

No golpee nunca con fuerza el motor tubular en el tubo enrollador.

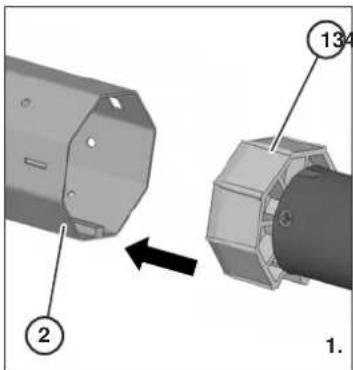

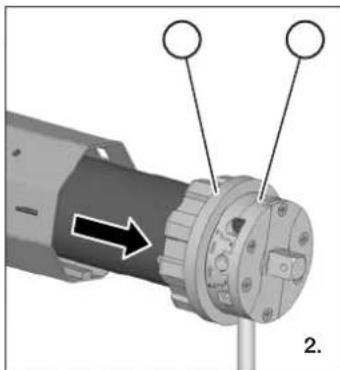

➢ 1. Introduzca el motor tubular con el arrastrador (1) en el tubo enrollador (2).
2. Introduzca el tubo enrollador hasta el tope del adaptador (3) de la cabeza motriz (4).
Asegúrese de que el adaptador no se mueve del anillo limitador de la cabeza motriz.

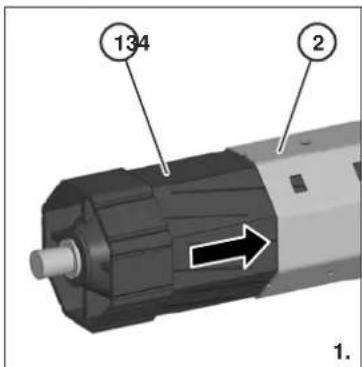

134 ② 1.

1. Introduzca la cápsula cilíndrica (1) hasta el tope en el tubo enrollador (2).

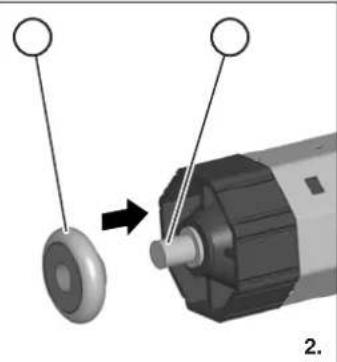

   ➢ 2. Coloque el rodamiento de bolas (3) en el vástago del eje de la cápsula (4).

134 2 1.

Para poder montar el aparato en la caja de la persiana tiene que introducir primero la cápsula en el tubo enrollador hasta el tope. A continuación extraerlo hasta que el aparato quepa exactamente en la caja de la persiana.

Montaje del aparato en la caja de la persiana

Introduzca el vástago del eje (1) de la cabeza motriz en el orificio del soporte del motor (2).
Asegúrese de que los tornillos de ajuste (3) queden accesibles.
Asegúrese de que el cable del motor (4) queda orientado hacia abajo.

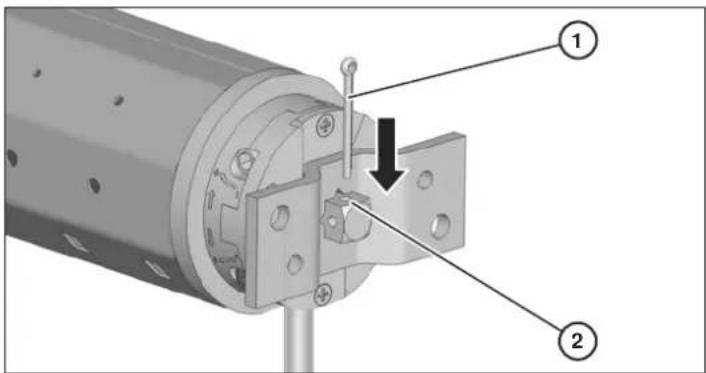

Introduzca el pasador (1) por el agujero de seguridad (2) del vástago del eje.

➢ 1. Extraiga la cápsula cilíndrica (1) del tubo enrollador (2) hasta que el rodamiento de bolas (4) quepa en el contrasoporte (3).
2. Introduzca el rodamiento de bolas en el contrasoporte.

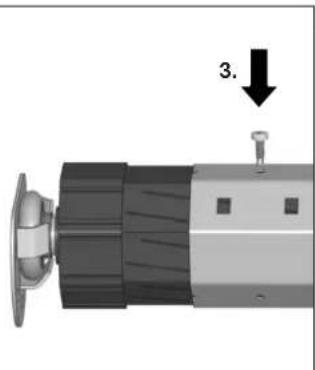

3. Atomille el tubo enrollador a la cápsula cilíndrica.

1 2 4 1. 2. 3

Asegúrese de que el tubo enrollador esté nivelado

Puesta en funcionamiento del aparato

Antes de poder utilizar el aparato hay que ejecutar los siguientes pasos:

■ Conectar el cable del motor en la caja de derivación o del interruptor prevista para ello.
■ Llevar a cabo una prueba de funcionamiento.

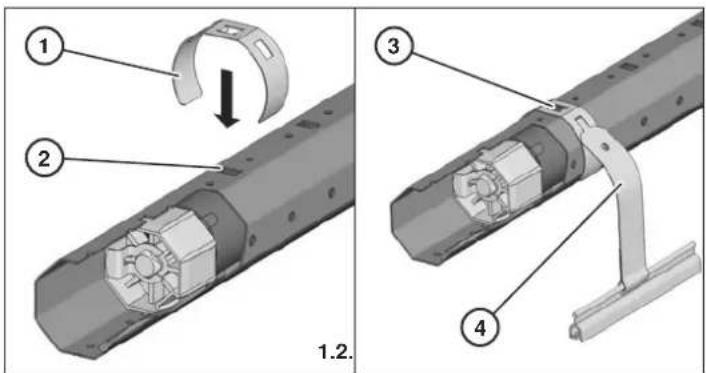

■ Montar el rollo de la persiana en el tubo enrollador.
■ Ajustar el punto de tope final superior e inferior.

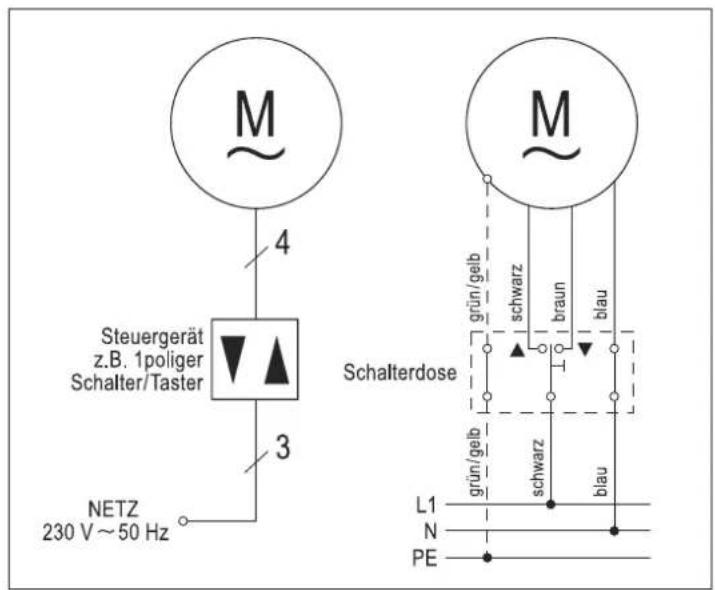

Conexión del aparato

La conexión del motor tubular a la red, así como todas las intervenciones en equipos eléctricos, sólo pueden ser ejecutados por técnicos electricistas autorizados y de conformidad con los esquemas de conexiones incluidos en estas instrucciones.

PELIGRO

Descarga eléctrica mortal por contacto con componentes conductores de tensión.

No realice ningún trabajo de conexión en el aparato cuanto esté conectado a la alimentación de corriente.
Asegúrese de que el aparato esté desenchufado de la red eléctrica.

ATENCIÓN

La aplicación de una tensión inadecuada puede causar fallos de funcionamiento o daños en el motor.

Compare los datos indicados en la placa de características con los de la red eléctrica local.
Asegúrese de que el aparato es conectado únicamente a una red de 230 V \~ 50 Hz.

ATENCIÓN

Cortocircuito por cables dañados.

Asegúrese de que el cable no puede ser dañado por las piezas móviles en la caja de la persiana.

ATENCIÓN

Cortocircuito por presencia de agua en el motor debido a una colocación erróna del cable.

No disponga nunca el cable vertical hacia arriba.
El cable tiene que formar siempre un lazo.

El lazo del cable permite que el agua se escurra (1).

➢ Conecte el cable del motor a la caja de derivación o del interruptor prevista para ello (2).

N° posición Color del conductor en el cable del motor		Función
1 negro sentido de giro 1
2 marrón sentido de giro 2
3 azul conductor neutro
4 verde/amarillo tierra

Para comprobar si el sentido de giro del motor coincide con la posición del interruptor lleve a cabo una prueba de funcionamiento.

➢ Cambie el motor al movimiento de bajada.
- Controle si el motor se mueve en el sentido de bajada.
Si el motor no se mueve en el sentido de bajada tendrá que modificar la disposición de los cables.

Intercambie el conductor marrón del cable del motor con el conductor negro.
Asegúrese de que el sentido de giro coincide con la posición del interruptor.

Para conectar el aparato a un interruptor de persianas de un sólo polo consulte el plano de instalación adjunto en la página 54.

Montaje del rollo de la persiana

Para poder montar el rollo de la persiana deben cumplirse los siguientes requisitos:

■ El rollo de la persiana tiene que encontrarse dentro del canal guía.
■ El motor tubular tiene que estar desplazado totalmente hacia abajo.

ATENCIÓN

Al perforar o atornillar se pueden provocar daños en el motor tubular.

No perfore ni atomille nunca el tubo enrollador en la zona del motor tubular.
➢ Utilice únicamente los orificios disponibles en el tubo enrollador para fijar el rollo de la persiana.

1. Instale un resorte de sujeción (1) en la lama superior del rollo de la persiana (2) aproximadamente cada 40 cm.
2. Fije los resortes de sujeción en los orificios cuadrados (3) del tubo de enrollado.

Si utiliza tubos en enrollado SW40 con ranura exterior necesitará además abrazaderas de suspensión.

➢ 1. Coloque una abrazadera de suspensión (1) por arriba sobre el tubo de enrollado (2) aproximadamente cada 40 cm.
2. Fije los resortes de sujeción (4) en los orificios cuadrados de las abrazaderas (3).

1 2 3 4 1.2.

Ajuste de los puntos finales

El ajuste de los puntos finales sirve para determinar la posición final superior e inferior de subida y bajada de la persiana. Esos puntos pueden ser modificados en cualquier momento.

El motor tubular está diseñado para el funcionamiento de corta duración (cuatro minutos). Para evitar daños por calentamiento el motor se desconecta automáticamente si se sobrepasa ese tiempo o en caso de conmutaciones frecuentes. En ese caso deje enfriar el motor unos 20 minutos.

ATENCIÓN

Fallos de funcionamiento por falta de ajuste o por ajuste erróneo de los puntos finales.

Asegúrese de que sólo se pone en funcionamiento el aparato con los puntos finales correctamente ajustados.

Los tornillos de ajuste se encuentran en la cabeza motriz del motor tubular.

Para ajustar el punto final inferior utilice el tornillo superior (1).

Para ajustar el punto final superior utilice el tornillo inferior (2).

Para alargar el recorrido de avance gire en el sentido de MÁS.

Para acortar el recorrido de avance gire en el sentido contrario (MENOS).

El sentido de giro de los tornillos de ajuste puede variar de unos modelos a otros. Preste atención a los símbolos impresos sobre la cabeza motriz.

ATENCIÓN

El acortamiento del rollo de la persiana debido a oscilaciones de temperatura puede causar daños en el aparato.

Ajuste los puntos finales de modo que el tope del rollo de la persiana tenga unos 2-3 cm de juego antes del final.

Para ajustar el punto final superior proceda del siguiente modo:

➢ Cambie el motor al movimiento de subida.

Si el motor se detiene antes de llegar al punto final deseado proceda de este modo:

➢ Deje el temporizador o el interruptor en la posición de subida.

Gire el tornillo de ajuste inferior con cuidado en dirección a MÁS, con ayuda de la herramienta de ajuste adjunta, hasta que el motor llegue al punto final deseado.

Si el motor se pasa del punto final deseado proceda de este modo:

Pare el motor.
➢ Cambie el motor al movimiento de bajada.
➢ Pare el motor por debajo del punto final deseado.
Gire el tornillo de ajuste inferior con cuidado en dirección de MENOS con ayuda de la herramienta de ajuste.
Para controlar el nuevo punto final ajustado cambie el motor al movimiento de subida.

Si es necesario repita los pasos anteriores hasta lograr ajustar el punto final deseado.

Para ajustar el punto final inferior proceda del siguiente modo:

Cambie el motor al movimiento de bajada.

Si el motor se detiene antes de llegar al punto final deseado proceda de este modo:

➢ Deje el temporizador o el interruptor en la posición de movimiento hacia abajo.
Gire el tornillo de ajuste superior con cuidado en dirección a MÁS, con ayuda de la herramienta de ajuste adjunta, hasta que el motor llegue al punto final deseado.

Si el motor se pasa del punto final deseado proceda de este modo:

Pare el motor.
➢ Cambie el motor al movimiento de subida.
➢ Pare el motor por encima del punto final deseado.
Gire el tornillo de ajuste superior con cuidado en dirección de MENOS con ayuda de la herramienta de ajuste.
Para controlar el nuevo punto final ajustado cambie el motor al movimiento de bajada.
Si es necesario repita los pasos anteriores hasta lograr ajustar el punto final deseado.

Para modificar el ajuste de los puntos finales proceda del siguiente modo:

Mueva la persiana hasta la posición central.
Ajuste los puntos finales como se ha indicado más arriba.

Reparación de fallos

Reparación de fallo total

PELIGRO

Descarga eléctrica mortal por contacto con componentes conductores de tensión.

No realice ninguna reparación en el aparato.
No abra nunca el aparato.

Cuando el aparato esté defectuoso avise al servicio técnico de superrollo.

La causa de un fallo total sea posiblemente un defecto en el motor. Causas posibles de un motor defectuoso:

■ El motor ha sido fuertemente sobrecargado por un error en la mecánica.
■ La persiana ha quedado bloqueada debido a la formación de hielo y ha sobrecargado el motor.

Cuando el motor tubular esté defectuoso tiene que desmontar el aparato y encargar su reparación al servicio técnico de superrollo. Para ello proceda como sigue:

Desmonte el aparato conforme a las instrucciones indicadas en el capítulo Desmontaje del aparato a partir de la página 53.
Solicite una revisión del aparato al servicio técnico de superrollo.

Descripción de fallos y su reparación

Fallo Causa posible Reparación
El motor no funciona (fallo total).	Falla la tensión de red.	Asegúrese de que se dispone de la tensión de alimentación (230 V).Asegúrese de que el aparato esté correctamente conectado.Encontrará información al respecto en el capítulo Conexión del aparato a partir de la página 48.Contacte siempre a un técnico electricista especializado para realizar las operaciones en la alimentación de tensión.
	Fallos de funcionamiento del aparato Asegúrese de que el aparato esté desenchufado de la red eléctrica.Desmonte el aparato.Encontrará información al respecto en el capítulo Desmontaje del aparato a partir de la página 53.
	Sobrecarga del motor por dureza en la marcha de la persiana debido a un desplazamiento de las lamas.	Asegúrese de que el aparato esté desenchufado de la red eléctrica.Asegúrese de que las lamas estén niveladas.Conecte la alimentación de corriente.Mueva la persiana en ambas direcciones.Engrase los puntos de dureza con cera de deslizamiento.
	Sobrecarga del motor por dureza en la marcha de la persiana debido a un desplazamiento de las lamas.	Elimine los puntos con hielo.
El motor no funciona (fallo total). Se ha sobrepasado la duración máxima de funcionamiento (cuatro minutos).		Deje enfriar el aparato unos 20 minutos.Asegúrese de que el aparato sea manejado correctamente.Asegúrese de que los puntos finales estén correctamente ajustados.Asegúrese de que la persiana se mueve con suavidad.
		Las conexiones no son correctas. Asegúrese de que el aparato esté correctamente conectado.Encontrará información al respecto en el capítulo Conexión del aparato a partir de la página 48.Contacte siempre a un técnico electricista especializado para realizar las operaciones en la alimentación de tensión.
El aparato no se para.	El adaptador se ha deslizado del anillo limitador.	Asegúrese de que el aparato esté desenchufado de la red eléctrica.Desmonte el aparato.Encontrará información al respecto en el capítulo Desmontaje del aparato a partir de la página 53.Asegúrese de que la ranura del adaptador esté enrasado sobre la chaveta en la cabeza motriz.Monte el aparato de nuevo en orden inverso.
	La cápsula cilíndrica no está correctamente unida con el tubo enrollador.	Mueva la persiana totalmente hasta abajo.Asegúrese de que el aparato esté desenchufado de la red eléctrica.Extraiga la persiana del tubo enrollador.Asegúrese de que la cápsula cilíndrica esté atornillada al tubo enrollador.
	El tubo enrollador es demasiado corto.	Asegúrese de que el aparato esté desenchufado de la red eléctrica.Desmonte el aparato.Encontrará información al respecto en el capítulo Desmontaje del aparato a partir de la página 53.Monte un nuevo tubo enrollador.Encontrará información sobre el modo de cortar y montar el tubo enrollador a partir del capítulo Corte del tubo enrollador a partir de la página 46.Monte el aparato de nuevo en orden inverso.
Después de montar la persiana, ésta no se desplaza totalmente hasta arriba.	El ajuste del punto final superior no es correcto.	Ajuste el punto final superior.Encontrará información al respecto en el capítulo Ajuste de los puntos finales a partir de la página 49.
La persiana se bloquea al subir o al bajar.	Las lamas de la persiana se han desplazado.	Asegúrese de que todas las lamas estén niveladas.Engrase los puntos de dureza con cera de deslizamiento.Para poder tirar de la persiana libremente active el motor por un momento en la dirección contraria.
	La persiana roza la caja por la falta de rodillos de presión en el marco de la ventana.	Abra la caja de la persiana.Monte los rodillos de presión.
	La persiana se ha enrollado torcida porque el aparato no está nivelado.	Asegúrese de que el aparato esté desenchufado de la red eléctrica.Desmonte el aparato.Encontrará información al respecto en el capítuloDesmontaje del aparato a partir de la página 53.Monte el aparato de nuevo en posición horizontal nivelada.Encontrará información al respecto en el capítulo Montaje del soporte a partir de la página 45.
	El material aislante se ha soltado dentro de la caja de la persiana y la bloquea.	Abra la caja de la persiana.Retire el material aislante.Por favor, consulte con el fabricante cual es el aislamiento correcto para la caja de la persiana.
	La persiana es demasiado ligera. Asegúrese de que todas las lamas estén niveladas.Cargue la persiana por ejemplo con un hierro plano adecuado.Coloque el peso en la lama inferior.Para poder tirar de la persiana libremente active el motor por un momento en la dirección contraria.
El sentido de giro es erróneo.	La conexión del aparato es errónea.	Asegúrese de que el aparato esté desenchufado de la red eléctrica.Intercambie el conductor marrón y el negro.Encontrará información sobre la disposición de los conductores del cable en el capítulo Conexión del aparato a partir de la página 48.Contacte siempre a un técnico electricista especializado para realizar las operaciones en la alimentación de tensión.

Desmontaje del aparato

Para desmontar el motor tubular proceda del siguiente modo:

➢ Cambie el motor al movimiento de bajada hasta que la persiana ya no esté suspendida de los resortes y pueda ser soltada fácilmente del tubo enrollador.

PELIGRO

Descarga eléctrica mortal por contacto con componentes conductores de tensión.

No realice ningún trabajo de conexión en el aparato cuanto esté conectado a la alimentación de corriente.
Asegúrese de que el aparato esté desenchufado de la red eléctrica.

➢ Desconecte el cable de la caja de derivación o del interruptor.
Suelte los resortes de sujeción del tubo enrollador.
Extraiga el pasador del orificio de seguridad en el vástago del eje del soporte del motor.

Afloje los tornillos con los que están unidos entre sí la cápsula cilíndrica y el tubo enrollador.
Introduzca la cápsula cilíndrica hasta el tope en el tubo enrollador.
Extraiga el aparato de los soportes.
Extraiga el motor tubular del tubo enrollador.

Eliminación del aparato

La eliminación ecológicamente correcta del material de producción, módulos electrónicos, materiales reciclables y otras partes integrantes del aparato está regulada por la legislación nacional y regional.

Diríjase a la autoridad local competente para obtener información detallada sobre la eliminación.
Lleve el aparato a una compañía de recogida de desechos conforme a las disposiciones legales.
➢ Elimine los componentes electrónicos de acuerdo con las disposiciones legales establecidas por la ley ElektroG (ley de aparatos eléctricos).

Datos técnicos

	superrollo RM10MS	superrollo RM10MM	superrollo RM20MM	superrollo RM30MM
Par (Nm) 10 10 20 30
Revoluciones (rpm) 17 15 15 15
Tensión (V) / frecuencia (Hz) 230/50 230/50 230/50 230/50
Potencia (W) 121 112 145 191
Consumo de corriente (A)	0,53	0,49	0,64	0,83
Tipo de protección IP	44 44 44 44
Duración máxima del funcionamiento (min)	4	4	4	4
Longitud del cable (m)	2,0	2,0	2,0	2,0
Longitud total (mm)	480 500 500 560
Tipo de eje	SW40	SW60	SW60	SW60
Accesorios, incluidos	adaptador, arrastrador, soporte del motor, clip de seguridad, herramienta de ajuste	adaptador, arrastrador, soporte del motor, clip de seguridad, herramienta de ajuste	adaptador, arrastrador, soporte del motor, clip de seguridad, herramienta de ajuste	adaptador, arrastrador, soporte del motor, clip de seguridad, herramienta de ajuste
Margen del interruptor de fin de carrera (rpm)	30 22 22 22

Esquema de instalación para interruptores monopolares para persianas

El siguiente esquema de instalación es válido para el montaje de la cabeza motriz en el lado derecho.

Para el motor tubular	Artículo Referencia
RM10MS Motor para persianas, juego de accesorios para el SW40 compuesto por:■ 1 rodamiento de bolas■ 1 contrasoporte■ 1 cápsula cilíndrica■ 3 resortes de sujeción	SR50450
RM10MM	Motor para persianas, juego de accesorios para el SW60 compuesto por:	SR50560
RM20MM	■ 1 rodamiento de bolas
RM30MM	■ 1 contrasoporte■ 1 cápsula cilíndrica■ 4 resortes de sujeción

Condiciones de garantía

superrollo Hausautomatisierung GmbH ofrece una garantía de cinco años por los aparatos nuevos montados de conformidad con estas instrucciones. La garantía cubre los defectos de diseño, de material y de fabricación.

Quedan excluidos de la garantía:

■ montaje o instalación erróneos
■ incumplimiento de estas instrucciones
■ manejo o esfuerzo indebidos
■ efectos de acciones externas como sacudidas, golpes o la intemperie
■ reparaciones y modificaciones realizadas por terceros no autorizados
■ uso de accesorios inadecuados
■ daños por efecto de sobretensiones inadmisibles (p. ej. descargas de rayos)
■ Fallos de funcionamiento debido a mezclas de frecuencias de radio u otros fallos de funcionamiento.

Dentro del periodo de garantía superrollo repone los defectos gratuitamente, bien mediante reparación bien mediante sustitución de las piezas defectuosas, así como mediante el envío de un aparato de repuesto equivalente o nuevo. El envío de repuestos o la reparación dentro de la garantía no implica una prolongación general de la garantía original.

Declaración de conformidad CE

Símbolo CE y conformidad

Los motores tubulares RM10MS/RM10MM/RM20MM/RM30MM de superrollo cumplen las exigencias de la directiva de baja tensión 2006/95/CEE, la directiva CEM 2004/108 CEE, así como todas las directivas europeas y nacionales vigentes. La conformidad ha sido demostrada y todas las declaraciones y documentación relacionada con ello están depositadas en la casa del fabricante.

Por favor envíe los aparatos para reparar a:
