GEBRUIKSAANWIJZING RM10MSB Superrollo

Elementaire veiligheidsaanwijzingen....32

Apparaatbeschrijving....33

Apparaat monteren 34

Apparaat aansluiten 37

Apparaat in bedrijf nemen....38

Storingen verhelpen....40

Apparaat demonteren 43

Apparaat afvoeren....43

Vereenvoudigde EU conformiteitsverklaring 44

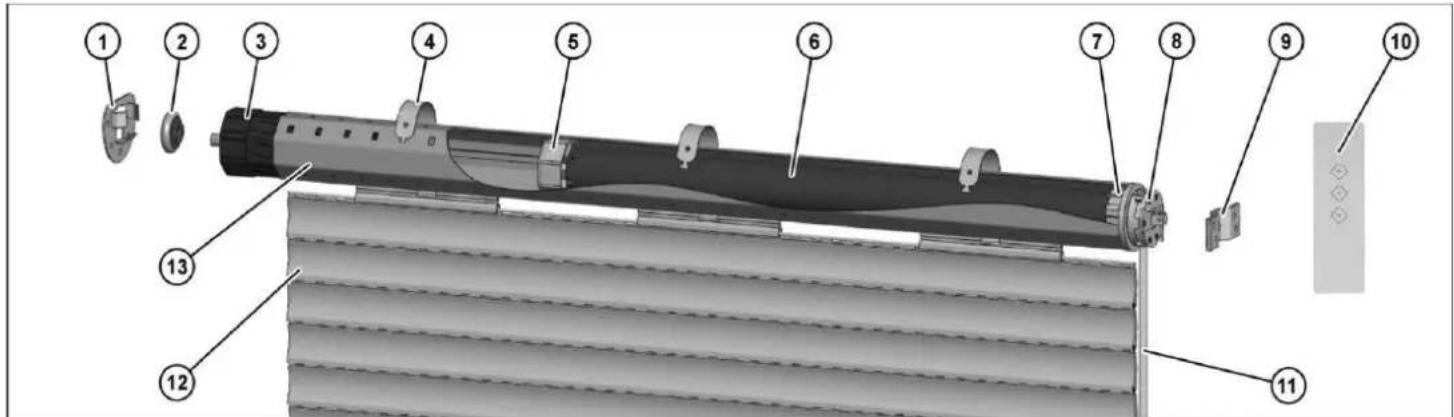

Overzicht

⑧ Aandrijfkop
⑨ Aandrijflager
⑩ Afstandsbediening
⑪ Motorkabel
12 Rolluikpantser*
⑬ Wikkelas*

De afbeelding toont de buismotor in een inbouwsituatie. De met * gekenmerkte onderdelen behoren niet tot de leveringsomvang.

Voorwoord

Deze handleiding beschrijft de montage, de elektrische aansluiting en het gebruik van de elektronische buismotor RM10MSB/RM10MMB/RM20MMB/RM30MMB. Lees deze handleiding grondig door voor eerste ingebruikname en volg vooral de veiligheidsaanwijzingen op!

Deze handleiding helpt u bij

■ met de bestemming ervan overeenkomend,
■ veilig en
■ voordelig

gebruik van de elektronische buismotoren

RM10MSB/RM10MMB/RM20MMB/RM30MMB, kort motor genoemd.

Deze handleiding beschrijft de montage en het gebruik van de buismotor met het daarvoor vereiste superrollo-toebehoren. Voor de buismotor in combinatie met het toehoren wordt in deze handleiding het begrip 'apparaat' gebruikt.

Deze handleiding richt zich tot de volgende personen:

Elk van deze personen moet de complete inhoud van deze handleiding gelezen en begrepen hebben.

Alle werkzaamheden aan en met het apparaat mogen alleen in de omvang worden uitgevoerd die in de handleiding beschreven staat.

In geval van schade die terug te voeren is op het negeren van deze handleiding, komt de garantie te vervallen. superrollo is niet aansprakelijk voor vervolgschade.

Beschikbaarheid

Deze handleiding is onderdeel van het product. Bewaar deze handleiding altijd in de buurt van het apparaat. Geef ook deze handleiding door als u het apparaat verkoopt of op andere wijze doorgeeft.

Inhoudskenmerken van deze handleiding

Verschillende elementen van de handleiding zijn voorzien van een vastgelegde opmaak. Zo kunt u eenvoudig vaststellen of het gaat om:

normale tekst,

verwijzingen,

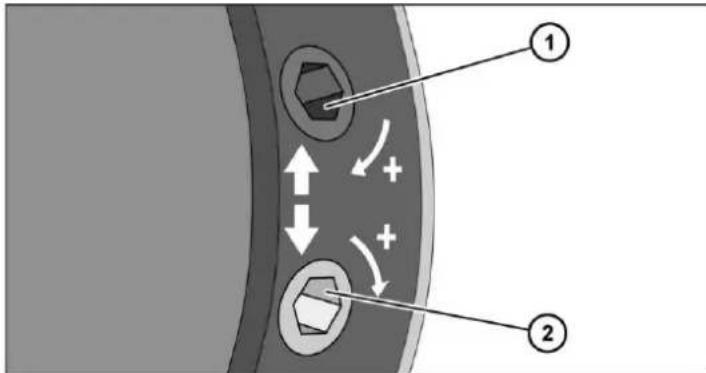

DRAAIRICHTING VAN DE INSTELSCHROEVEN,

■ opsommingen of

arbeidsstappen.

Aanwijzigen met dit teken bevatten gegevens over het economische gebruik van het apparaat.

Elementaire veiligheidsaanwijzingen

Met de bestemming ervan overeenkomend gebruik

Het apparaat is uitsluitend bedoeld voor het omhoog trekken en neerlaten van soepel lopende rolluiken en markiezen.

Voorkomen van elektrische schokken

■ Laat de aansluiting aan het stroomnet en alle werkzaamheden aan de stroomvoorziening alleen uitvoeren door een gekwalificeerde, daarvoor opgeleide elektricien
■ Sluit het apparaat alleen aan op een 230 V\~50 Hz stroomaansluiting met een zekering ter plaatse.
■ Voer alle montage- en aansluitwerkzaamheden alleen uit in spanningloze toestand.
■ Als zich op de plaats van inbouw niet benodigde leidingen of elektrische voorzieningen bevinden, moeten deze worden gedemonteerd of buiten bedrijf gesteld.
■ Verwijder voor inbouwen van de motor alle leidingen en elektrische voorzieningen die niet nodig zijn, of stel deze buiten bedrijf.
■ Verleg de motorkabel in de lege buis met inachtname van de plaatselijke elektriciteitsvoorschriften tot aan de aftakdoos.
■ Scheid bij storingen het apparaat van het stroomnet.
■ Scheid voor het openen van de rolluikbehuizing het apparaat van het stroomnet.
■ Scheid voor reinigingswerkzaamheden het apparaat van het stroomnet.
■ Sla de motor niet op in de buurt van zuren, alkalische stoffen, vuile of eroderende materialen.
■ Controleer of het apparaat tijdens transport, opslag en gebruik niet vochtig wordt en zich niet in een nevelige omgeving bevindt.
■ Gebruik de motor niet voor garagedeuren van openbare gebouwen.
■ Raak de netkabel niet aan met natte handen.
■ Schroef nooit de behuizing van het apparaat eraf.
■ Gebruik nooit een defect apparaat. Raadpleeg de klantenservice als het apparaat defect is.
■ Neem bij gebruik in vochtige ruimtes DIN VDE 0100, deel 701 en 702 in acht.

Voorkomen van letselgevaar

■ Controleer of de rolluikbehuizing gesloten is als het apparaat in bedrijf is.
■ Controleer of zich geen personen onder het rolluik bevinden, als deze gesloten wordt.
■ Voorkom dat kinderen met de afstandsbediening spelen.
■ Voorkom dat tijdens montagewerkzaamheden personen letsel op kunnen lopen door doorglijdende rolluiken.
■ Laat het rolluik voor montagewerkzaamheden helemaal neer of ondersteun hem.
■ Gebruik het apparaat alleen met rolluiken waarvan het gewicht bij de buismotor past. Informatie hierover vindt u in hoofdstuk toelaatbare rolluik-oppervlaktes en rolluikgewichten van pagina 34.
■ Controleer het apparaat regelmatig op onbalans, beschadiging en slijtage van kabels en veren.
■ Gebruik het apparaat alleen in onberispelijke toestand.
■ Start de motor niet te vaak en overbelast hem niet.
■ Draai alleen in de bedrijfsmodus aan de instelknop of de aandrijfbus.

■ Gebruik alleen originele reserveonderdelen en toebehoren van superrollo. Informatie hierover vindt u in hoofdstuk Toebehoren vanaf pagina 44
■ Laat reparatie aan het apparaat alleen uitvoeren door de superrolloklantenservice.
■ Neem vooral DIN 12045 in acht: - Extra veiligheidsvoorzieningen en fassade-afsluitingen en muuropeningen, die voorzien zijn van vensters en vensterluiken.

Voorkomen om jezelf buiten te sluiten

■ Waarborg dat u zich in het gebouw bevindt als het rolluik van een deur automatisch gesloten wordt.

Voorkomen van beschadigingen

■ Gebruik het apparaat alléén in droge ruimten.
■ Het apparaat mag alleen worden aangesloten op een 230V\~50 Hz stroomaansluiting met voorhanden zekering.
■ Gebruik het apparaat alléén met soepel lopende rolluiken.
■ Gebruik alleen originele reserveonderdelen en toebehoren van superrollo.

Kenmerken van de waarschuwingen

In deze handleiding vindt u de volgende categorieën gevareninstructies:

GEVAAR

Instructies met het woord GEVAAR waarschuwen voor een gevaarlijke situatie die de dood of zware verwondingen tot gevolg heeft.

WAARSCHUWING

Instructies met het woord WAARSCHUWING waarschuwen voor een gevaarlijke situatie die mogelijkkerwijs de dood of zware verwondingen tot gevolg heeft.

VOORZICHTIG

Instructies met de uitdrukking VOORZICHTIG waarschuwen voor een situatie die lichte of middelzware verwondingen tot gevolg kan hebben.

Kenmerken van de waarschuwingen voor schade aan goederen en milieu

OPGELET

Deze instructies waarschuwen voor een situatie die tot materiële of milieuschade leidt.

Apparaatbeschrijving

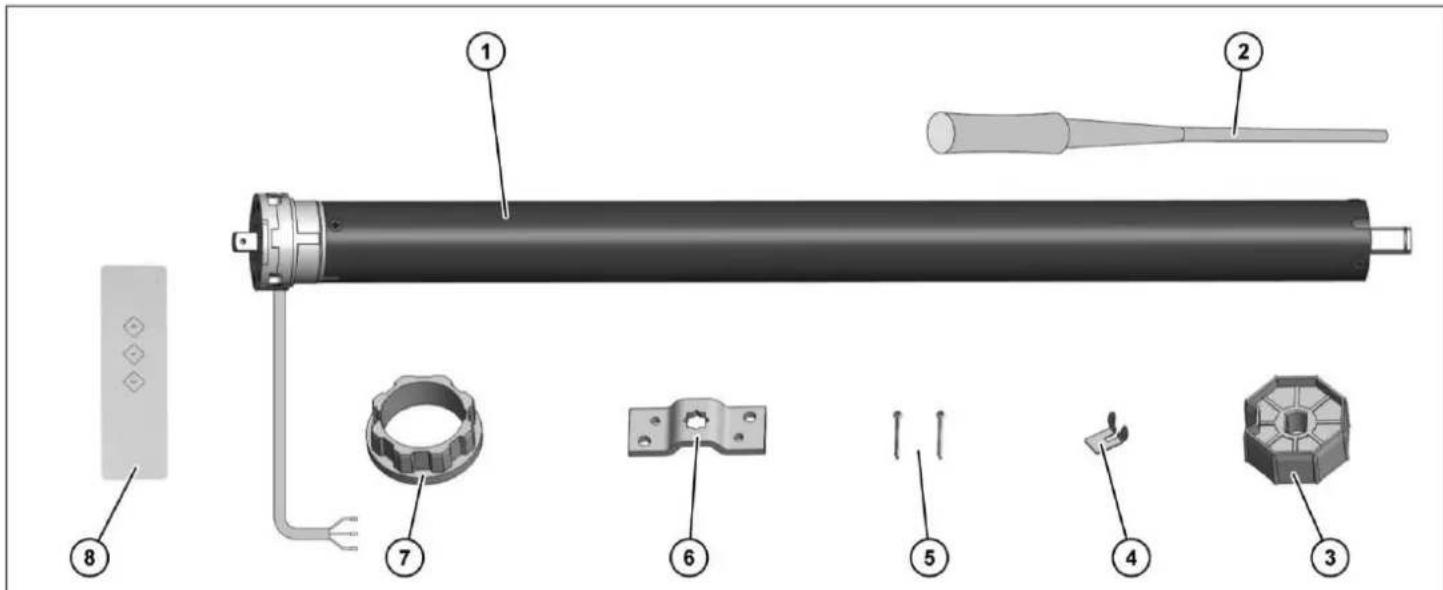

Leveringsomvang

① Buismotor
② Instelgereedschap
③ Meenemer
④ Veiligheidsclip

⑤ 2 x Splitpen
⑥ Aandrijflager
⑦ Adapter
⑧ Afstandsbediening

Functions

Met het apparaat kunt u rolluiken en markiezen openen en sluiten.

De buismotor moet met de volgende superrollo-toebehoren in de rolluikkast worden ingebouwd om de beschreven functies uit te kunnen voeren:

■ wikkelbuis
■ wikkelbuiskap
■ kogellager
■ tegenlager
■ ophangbeugels.

Voor informatie over het superrollo-toebehoren verwijzen wij naar het hoofdstuk 'Toebehoren' vanaf pagina 44.

Toegelaten rolluik-oppervlaktes en rolluikgewichten

De onderstaande tabel geeft het voor de desbetreffende motor geoorloofde rolluikoppervlak weer in relatie tot het profielgewicht. Bovendien wordt hier het maximale gewicht van het rolluik vermeld.

Artikel-nr.	max. rolluik-oppervlak (m2)		max. rolluikgewicht (kg)
	4 kg/m2	7 kg/m2
RM10MSB	3,5	2,5	20
RM10MMB	3,5	2,0	20
RM20MMB	6,5	4,0	40
RM30MMB	10	6,0	60

Waarborg dat het max. rolluikoppervlak resp. het max. rolluikgewicht niet wordt overschreden.

Veiligheidsfuncties

De buismotor is ontworpen voor kortstondig bedrijf (vier minuten). Ter vermijding van schade schakelt de motor bij overschrijding van deze tijd of bij vaak omschakelen automatisch uit.

De veiligheidsuitschakeling kan verschillende oorzaken hebben. Voordat u het apparaat weer in gebruik neemt, moet u eventueel de oorzaak verhelpen. Voor informatie over mogelijke oorzaken en het verhelpen daarvan verwijzen wij naar het hoofdstuk 'Storingen verhelpen' vanaf pagina 40.

➢ Verhelp zo nodig de oorzaak.
Laat de motor ca. 20 minuten afkoelen.

Als na deze maatregelen nog steeds geen functie mogelijk is, neemt u contact op met de superrollo-klantenservice.

Apparaat monteren

Voor de montage

Voor de montage van het apparaat moeten de volgende voorwaarden zijn vervuld:

■ Het deksel van de rolluikkast moet goed toegankelijk en verwijderbaar zijn.
■ Op de montageplaats moet een 230 V\~ 50 Hz stroomaansluiting met vrijschakelvoorziening (zekering) voorhanden zijn.
■ Het rolluikgewicht moet bij de buismotor passen. Voor informatie over het toegestane rolluikgewicht verwijzen wij naar het punt 'Toegestane rolluikoppervlakken en -gewichten' vanaf pagina 34.
■ Het vereiste superrollo-toebehoren moet voorhanden zijn. Voor informatie over het superrollo-toebehoren verwijzen wij naar het hoofdstuk 'Toebehoren' vanaf pagina 44

• Controleer de levering op beschadigingen.
  Neem het apparaat niet in gebruik als u schade aan het apparaat constateert.
  Neem contact op met de superrollo-klantenservice als u schade aan het apparaat constateert.

Benodigd gereedschap

Voor de montage van het apparaat hebt u het volgende gereedschap en de vermelde bevestigingselementen nodig:

■ duimstok of meetband
■ potlood
■ waterpas
■ ijzerzaag
■ vijl
■ boormachine
■ 8 mm steenboor
■ 8 mm pluggen
■ schroeven
■ kruiskopschroevendraaier
■ bijgeleverd instelgereedschap.

Lager monteren

U kunt de aandrijfkop van de motor aan de rechter- of linkerzijde van de rolluikkast monteren. In deze handleiding wordt de montage voor de rechterzijde beschreven.

Bij de montage van de lagers dient u de volgende punten in acht te nemen:

■ de uitlijning van de lagers moet horizontaal zijn.
■ het rolluik moet verticaal in de geleiderail kunnen lopen.
■ het rolluikpantser moet in opgerolde toestand aan alle zijden in de rolluikkast voldoende ruimte hebben.
■ de instelschroeven van de buismotor moeten na de montage goed toegankelijk zijn.
■ de motorkabel moet direct vóór de motor in een lus naar beneden worden gelegd, zodat het water kan afdruipen.

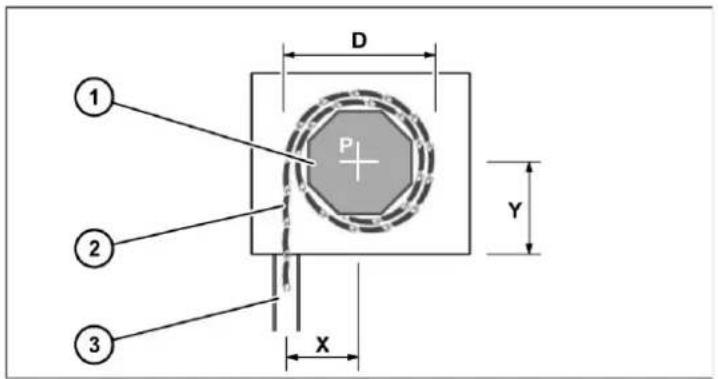

Voor de bepaling van de lagerpositie P in de rolluikkast moet u de volgende afmetingen uitmeten en berekenen:

D diameter van het opgerolde rolluik

X D/2 afstand van de lagerpositie P van het midden van de geleiderail (3)

Y >X afstand van de lagerpositie P van de bodem van de rolluikkast. Om te waarborgen dat het rolluik voldoende speling heeft, moet Y groter zijn dan X.

Beschadiging aan de buismotor door een scheef opgerold rolluik.

- Waarborg dat het apparaat horizontaal is ingebouwd.

Markeer met behulp van een potlood de lagerpositie P op de rechter en linker binnenzijde van de rolluikkast.
Zorg ervoor dat de markeringen horizontaal zijn uitgelijnd.
Houd de lagers in het midden op de markeringen.
Markeer de boorgaten met behulp van een potlood.
➢ Boor de gaten met een 8 mm-boor.
Steek de pluggen erin.
➢ Schroef de lagers vast.

Wikkelas op maat zagen

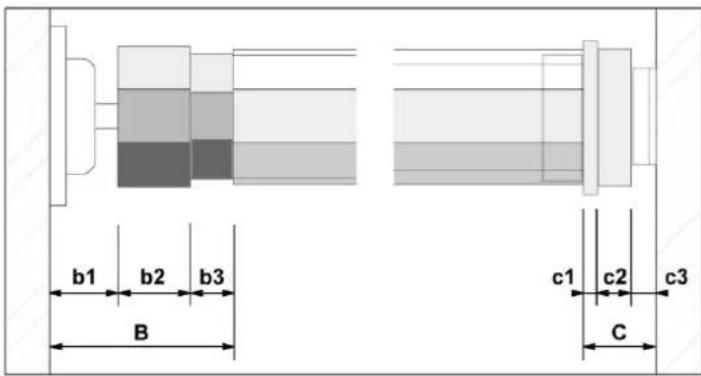

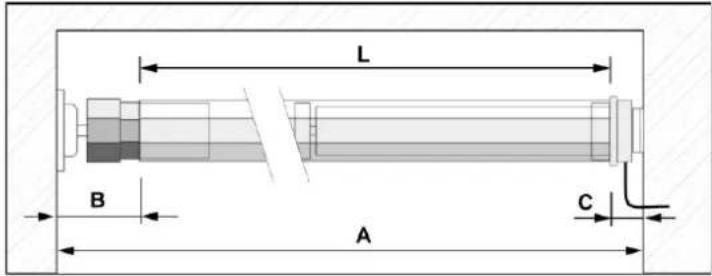

Voor de bepaling van de lengte L van de wikkelals moet u de volgende afmetingen uitmeten en berekenen:

A binnenwerkse maat van de rolluikkast

B b1+b2+b3

b1 diepte van het tegenlager

b2 breedte van de aanslag van de wikkelbuiskap

b3 1/3 van de schachtlengte van de wikkelbuiskap

C c1+c2+c3

c1 diepte van de aanslag van de adapter

c2 diepte van de aandrijfkop

c3 diepte van het aandrijflager

L A-(B+C)

L B A C

b1 b2 b3 B c1 c2 c3 C

➢ Markeer de lengte L met een potlood op de wikkelbuis.
➢ Zaag de wikkelbuis met behulp van een ijzerzaag recht op maat.
Ontbraam de randen aan de binnen- en buitenzijde met een vijl.

Apparaat in elkaar zetten

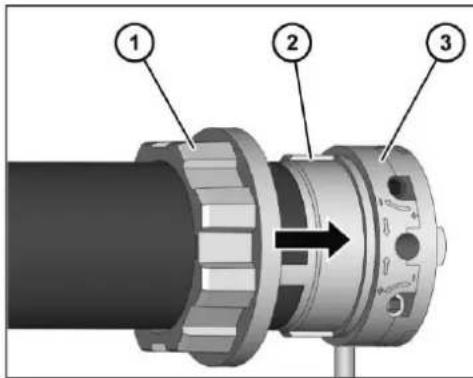

➢ Schuif de adapter (1) met de groef over de veer van de limietring (2) van de aandrijfkop (3).

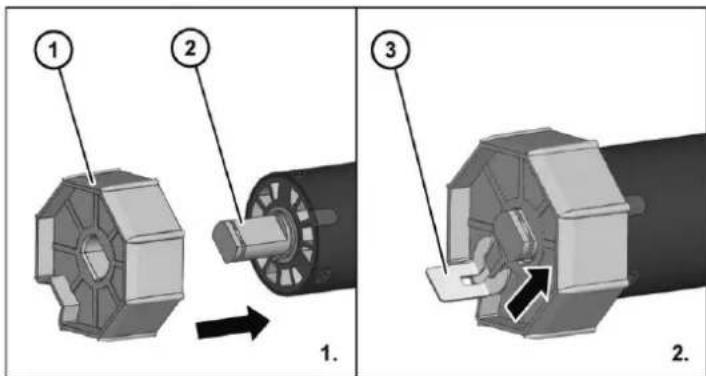

1. Schuif de meenemer (1) tot aan de aanslag op de asstift van de buismotor (2).
2. Borg de meenemer met de bijgeleverde borgclip (3).

Schade aan de buismotor door te hard inslaan in de wikkelbuis.

➢ Sla de buismotor nooit met geweld in de wikkelbuis.

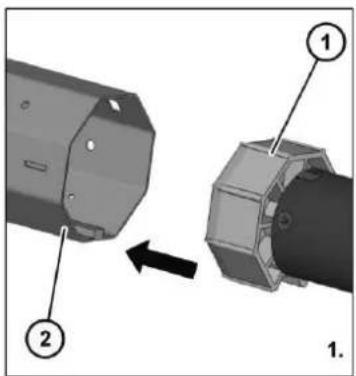

1. Schuif de buismotor met de meenemer (1) in de wikkelbuis (2).
2. Schuif de wikkelbuis tot aan de aanslag van de adapter (3) van de aandrijfkop (4).

   Waarborg dat de adapter niet door de limietring van de aandrijfkop glijdt.

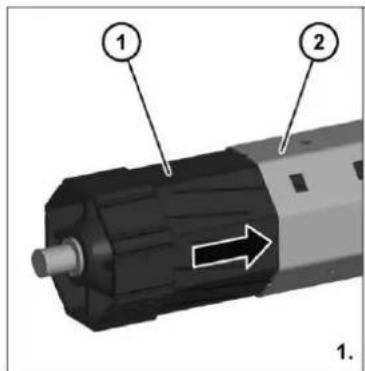

➢ 1. Schuif de wikkelbuiskap (1) tot aan de aanslag in de wikkelbuis (2).
2. Steek het kogellager (3) op de asstift van de wikkelbuiskap (4).

De wikkelbuiskap moet eerst tot aan de aanslag in de wikkelbuis steken, voordat u het apparaat in de rolluikkast kunt monteren. Vervolgens moet de capsule zo ver eruit worden getrokken dat het apparaat exact in de rolluikkast past.

Apparaat in de rolluikbehuizing inbouwen

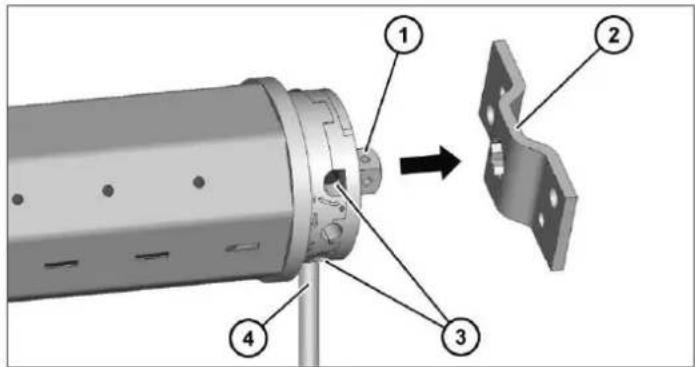

Steek de asstift (1) van de aandrijfkop in het gat van het aandrijflager (2).

Waarborg dat de instelschroeven (3) toegankelijk zijn.
Waarborg dat de motorkabel (4) naar beneden verloopt.

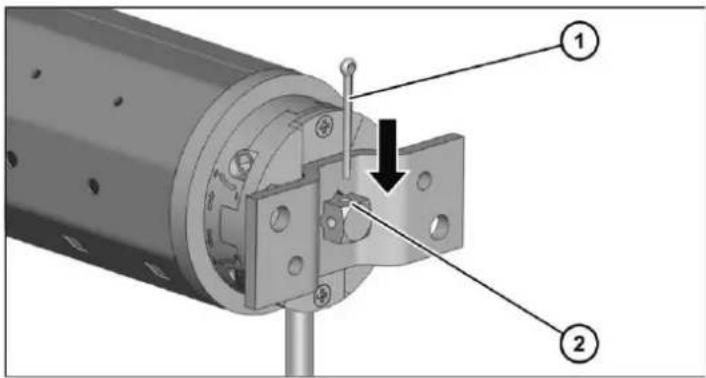

Steek de splitpen (1) door het borggat (2) in de asstift.

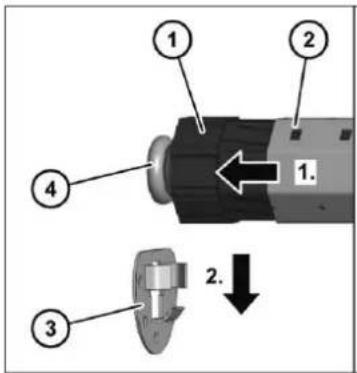

1. Trek de wikkelbuiskap (1) zover uit de wikkelbuis (2) dat het kogellager (4) in het tegenlager (3) past.
2. Steek het kogellager in het tegenlager.
3. Schroef de wikkelbuis vast aan de wikkelbuiskap.

1 2 4 1. 2 3

Waarborg dat de wikkelbuis horizontaal is ingebouwd.

Apparaat aansluiten

Voordat u het apparaat kunt gebruiken moet u de volgende stappen uitvoeren:

■ de motorkabel aansluiten op het stroomnet
■ een batterij in de afstandsbediening plaatsen
■ het rolluikpantser op de wikkelas monteren
■ het bovenste en onderste eindpunt instellen.

Apparaat aansluiten

De netaansluiting van de buismotor en alle werkzaamheden aan elektrische installaties mogen alleen aan de hand van de aansluitschema's worden uitgevoerd door een erkende elektromonteur.

GEVAAR

Dodelijke elektrische schokken door het aanraken van onder spanning staande delen.

➢ Voer geen aansluitwerkzaamheden aan het apparaat uit als het op de stroomvoorziening is aangesloten.

Waarborg dat de stroomtoevoer naar het apparaat onderbroken is.

OPGELET

Functiestoringen of motorschade door verkeerde netspanning.

Vergelijk de gegevens op het typeplaatje met de gegevens van het stroomnet ter plekke.

Waarborg dat het apparaat alleen wordt aangesloten op een stroomnet met 230 V \~ 50 Hz.

OPGELET

Kortsluiting door beschadigde kabels.

Waarborg dat de kabel niet kan worden beschadigd door bewegende onderdelen in de rolluikkast.

OPGELET

Kortsluiting door water in de motor bij verkeerde kabelgeleiding.

Leg de kabel nooit verticaal naar boven.
Leg de kabel altijd in een lus.

Door de kabel in een lus te verleggen kan het water afdruppelen.

Sluit de motor aan op de daarvoor bedoelde stroomaansluiting.

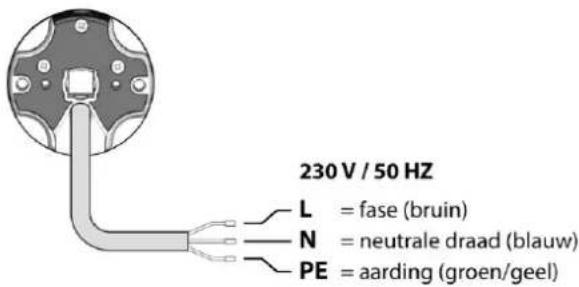

230 V / 50 HZ L = fase (bruin) N = neutrale draad (blauw) PE = aarding (groen/geel)

Apparaat in bedrijf nemen

Signaalverbinding instellen

Met de bij levering inbegrepen afstandsbediening stuurt u de elektronica van de motor met een radiosignaal. In dit hoofdstuk krijgt u informatie over het tot stand brengen van het radiosignaal tussen afstandsbediening en motor.

Basisvoorwaarde voor het functioneren van de afstandsbediening is een geladen batterij in het batterijvak aan de achterzijde van de afstandsbediening.

Na indrukken van een toets gaat de controle-LED branden.

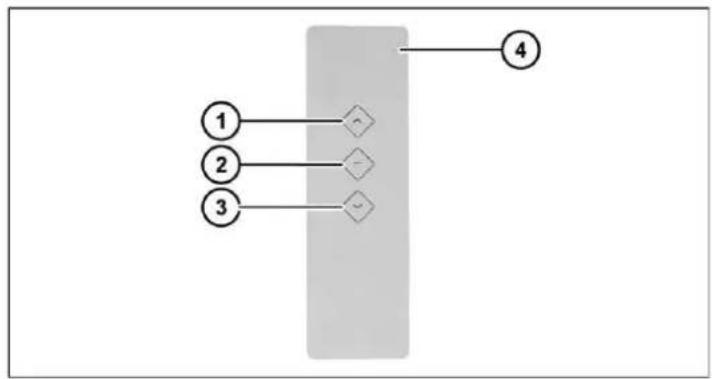

Het volgende overzicht toont de bedien- en weergave-elementen van de afstandsbediening.

Toets OPEN

Toets NEER

Toets STOP

Controle-LED

WAARSCHUWING

Bij oneigenlijk gebruik bestaat verhoogd gevaar voor verwondingen.

• Gebruik nooit defecte of beschadigde apparaten.
  Gebruik de besturingen met radiografische techniek nooit als afstands-bediening voor apparaten en installaties waaraan verhoogde veiligheid-stechnische eisen worden gesteld of waarbij een verhoogd ongevallen-risico bestaat. Hiervoor zijn bijkomende veiligheidsinstallaties nodig. Houd rekening met de betreffende wettelijke regelingen voor het inrichten van dergelijke installaties.

WAARSCHUWING

Er bestaat brand- of explosiegevaar.

Het wegwerpen van een batterij in het vuur of in een hete oven, of het mechanisch verbrijzelen of doorsnij-den van de batterij, kan een explosie veroorzaken.
Als de batterij in een omgeving met extreem hoge temperaturen wordt geplaatst, kan dit een explosie of lekkage van een brandbare vloeistof of gas veroor- zaken.
➢ Een batterij die aan een zeer lage luchtdruk wordt blootgesteld, kan een explosie of lekkage van brand-bare vloeistoffen of gassen veroorzaken.

Radiografische zender bij de motor aanmelden

➢ Schakel de motor uit en wacht ongeveer 10 seconden.
➢ Schakel de motor weer in.

De motor start kort.

De STOP-toets 2 seconden indrukken.

De motor bevestigt dit vervolgens door kort te starten en drie pieptonen.

De STOP-toets weer loslaten. De aanmelding is geslaagd.

Draairichting omkeren

Als de toetsen niet met de beweging van de motor overeenkomen, dan kan de draairichting worden veranderd.

Tijdsbeperking in acht nemen

De verandering van de draairichting moet binnen 30 seconden na het aanmelden bij de motor plaatsvinden.

De toetsen OMHOOG en OMLAAG gelijktijdig indrukken en ze 2 seconden ingedrukt houden.

De motor start kort.

De toetsen weer loslaten. De wijziging van de draairichting is geslaagd.

Radiografische zender bij de motor afmelden

➢ Schakel de motor uit en wacht ongeveer 10 seconden.

De STOP-toets 2 seconden indrukken.

De motor bevestigt dit vervolgens door kort te starten en drie pieptonen.

De radiografische zender gebruiken

Druk op toets OPEN om het rolluik te openen.
Druk op toets STOP om het rolluik te stoppen.
Druk op toets NEER om het rolluik te sluiten.

Na indrukken van een toets gaat de controle-LED branden.

Rolluikpantser monteren

Voor de montage van het rolluikpantser moeten de volgende voorwaarden vervuld zijn:

■ het rolluikpantser moet in de geleiderail liggen.
■ de buismotor moet helemaal omlaag gestuurd zijn.

OPGELET

Beschadiging van de buismotor door boren of schroeven.

Boor of schroef de wikkelbuis nooit in de buurt van de buismotor.
- Gebruik uitsluitend de voorhanden gaten in de wikkelbuis om het rolluikpantser te bevestigen.

1. Schuif ongeveer om de 40 cm een ophangbeugel (1) op de bovenste lamel van het rolluikpantser (2).
2. Plaats de ophangbeugel in de rechthoekige gaten (3) van de wikkelbuis.

Als u wikkelbuizen SW40 met felsrand aan de buitenzijde gebruikt, hebt u bovendien klembeugel nodig.

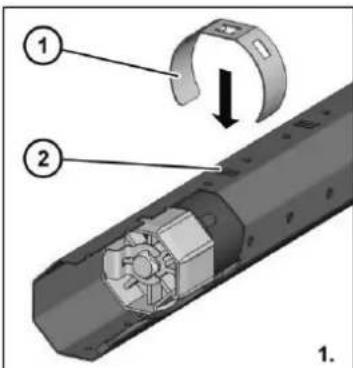

1. Schuif ongeveer om de 40 cm een klembeugel (1) vanaf bovenaf over de wikkelbuis (2).
2. Plaats de ophangbeugels (4) in de rechthoekige gaten (3) van de klembeugels (3).

Eindpunten instellen

Door de instelling van de eindpunten legt u de bovenste en onderste eindpositie vast voor het omhoog en omlaag sturen van het rolluik. Deze instelling kunt u later nog wijzigen.

De buismotor is ontworpen voor kortstondig bedrijf (vier minuten). Ter vermijdign van schade door verwarming schakelt de motor bij overschrijding van deze tijd of bij vaak omschakelen automatisch uit. Laat de motor in dit geval ca. 20 minuten afkoelen.

OPGELET

Functiestoringen door ontbrekende of verkeerde instelling van de eindpunten.

Waarborg dat het apparaat alleen wordt gebruikt met correct ingestelde eindpunten.

De instelschroeven bevinden zich aan de aandrijfkop van de buismotor.

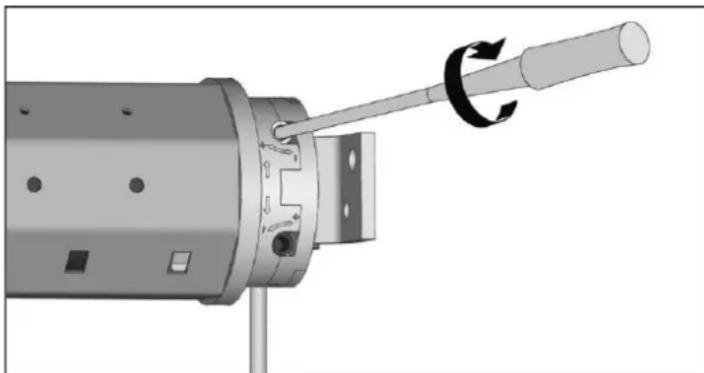

• Gebruik de bovenste schroef (1) om het onderste eindpunt in te stellen.

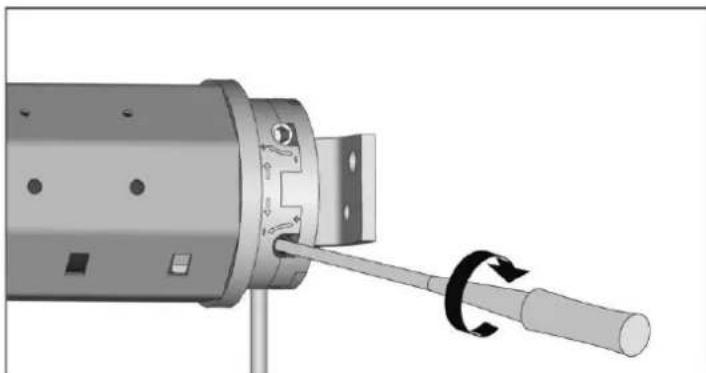

• Gebruik de onderste schroef (2) om het bovenste eindpunt in te stellen.

Draai richting PLUS om de loopweg te verlengen.
➢ Draai in de tegenovergestelde richting (MINUS) om de loopweg te verkorten.

De draairichting van de instelschroeven kan modelgebonden variëren. Let op het opschrift aan de aandrijfkop.

OPGELET

Beschadigingen van het apparaat door verkorting van het rolluikpantser op grond van temperatuurschommelingen.

Stel de eindpunten zodanig in dat de stoppers van het rolluikpantser ca. 2 -3 cm speling hebben vóór de aanslagen.

Ga als volgt te werk om het bovenste eindpunt in te stellen:

Stuur de motor in opwaartse richting.
Ga als volgt te werk als de motor stopt voordat het gewenste eindpunt is bereikt:
Laat de afstandsbediening in de opwaartspositie staan.
➢ Draai met het instelgereedschap de onderste instelschroef voorzichtig richting PLUS, tot de motor het gewenste eindpunt heeft bereikt.

Als de motor het gewenste eindpunt passeert, gaat u als volgt te werk:

stop de motor.
stuur de motor in neerwaartse richting.
stop onder het gewenste eindpunt.

draai de onderste instelschroef met het instelgereedschap voorzichtig in richting MINUS.

stuur de motor in opwaartse richting om het nu ingestelde eindpunt te controleren.
Herhaal zo nodig de hierboven vermelde stappen totdat het gewenste eindpunt bereikt is.

Ga als volgt te werk om het onderste eindpunt in te stellen:

Stuur de motor in neerwaartse richting.

Ga als volgt te werk als de motor stopt voordat het gewenste eindpunt is bereikt:

Laat de afstandsbediening in de neerwaartspositie staan.
Draai met het instelgereedschap de bovenste instelschroef voorzichtig richting PLUS, tot de motor het gewenste eindpunt heeft bereikt.

Als de motor het gewenste eindpunt passeert, gaat u als volgt te werk:

stop de motor.
stuur de motor in opwaartse richting.
stop de motor boven het gewenst eindpunt.
draai de bovenste instelschroef met het instelgereedschap voorzichtig in richting MINUS.
stuur de motor in neerwaartse richting om het nu ingestelde eindpunt te controleren.
herhaal zo nodig de hierboven vermelde stappen totdat het gewenste eindpunt is bereikt.

Ga als volgt te werk om de instellingen van de eindpunten te vervangen:

stuur het rolluik ongeveer tot in de middenstand.
stel de eindpunten in zoals tevoren beschreven.

Storingen verhelpen

Complete uitval verhelpen

GEVAAR

Dodelijke elektrische schokken door het aanraken van onder spanning staande onderdelen.

• Voer geen reparaties uit aan het apparaat.
  ▶ Open het apparaat nooit.
  Neem contact op met de superrollo-klantenservice als het apparaat defect is.

De oorzaak voor een totale uitval is mogelijkkerwijs een defecte motor. Een defecte motor kan de volgende oorzaken hebben:

■ de motor werd door een fout in de mechanische eenheid sterk overbelast.
■ het rolluik werd door bevriezing geblokkeerd en de motor overbelast.

Als de buismotor defect is, moet u het apparaat demonteren en door de superrollo-klantenservice laten repareren. Ga hierbij als volgt te werk:

demonteer het apparaat conform de instructies in het hoofdstuk 'Apparaat demonteren' vanaf pagina 43.

Laat het apparaat repareren door de superrollo-klantenservice.

Storingskenmerken en herstelmaatregelen

Kenmerk	Mogelijke oorzaak	Herstelmaatregel
De motor draait niet (complete uitval).	De netspanning ontbreekt.	Controleer of de stroomvoorziening, (230 V) spanning voorhanden is.Controleer of het apparaat juist is aangesloten.Informatie hierover vindt u in het gedeelte Apparaat aansluiten vanaf pagina 37.Laat werkzaamheden aan de stroomvoorziening alleen uitvoeren door een gekwalificeerde, daarvoor opgeleide elektricien.
	De afstandsbediening werkt niet.	Zorg ervoor dat functionele batterijen (2 x 1,5 V [AAA]) zijn geplaatst.
	Storingen in het functioneren van het apparaat	Controleer of het apparaat van het stroomnet is ontkoppeld.Demonteer het apparaatInformatie hierover vindt u in hoofdstuk Apparaat demonteren vanaf pagina 43.
	Overbelasting van de motor door zwaar lopend rolluik vanwege verschoven lamellen.	Controleer of het apparaat van het stroomnet is ontkoppeld.Controleer of de lamellen horizontaal staan.Schakel de stroomtoevoer in.Beweeg het rolluik omhoog en omlaag.Smeer de zwaarlopende delen met glijwas.
	Overbelasting van de motor door zwaar lopend rolluik vanwege ijsafzetting	Verwijder de ijsafzettingen.
De motor draait niet (complete uitval).	De maximale bedrijfsduur (vier minuten) is overschreden.	Laat het apparaat ca. 20 minuten afkoelen.Controleer of het apparaat deskundig wordt bediend.Controleer of de eindpunten juist zijn ingesteld.Controleer of het rolluik licht loopt.
	De aansluitingen zijn verkeerd uitgevoerd.	Controleer of het apparaat juist is aangesloten.Informatie over het aansluiten van het apparaat vindt u in het gedeelte Apparaat aansluiten vanaf pagina 37.Laat werkzaamheden aan de stroomvoorziening alleen uitvoeren door een gekwalificeerde, daarvoor opgeleide elektricien.
Het apparaat stopt niet.	De adapter is van de begrenzingsring gegleden.	Controleer of het apparaat van het stroomnet is ontkoppeld.Demonteer het apparaat.Informatie over het demonteren van het apparaat vindt u in hoofdstuk Apparaat demonteren vanaf pagina 43.Controleer of de adapter met de groef boven de pen op gelijke hoogte zit als de aandrijfkop.Monteer het apparaat weer in omgekeerde volgorde.
	De walscapsule is verkeerd met de wikkelas verbonden.	Beweeg het rolluik helemaal omlaag.Controleer of het apparaat van het stroomnet is ontkoppeld.Verwijder het rolluik van de wikkelas.Controleer of de walscapsule stevig op de wikkelas is vastgeschroefd.
	De wikkelas is te kort.	Controleer of het apparaat van het stroomnet is ontkoppeld.Demonteer het apparaat.Informatie over het demonteren van het apparaat vindt u in hoofdstuk Apparaat demonteren vanaf pagina 43.Monteer een nieuwe wikkelas.Informatie over het op maat zagen en inbouwen van de wikkelas vindt u vanaf het gedeelte Wikkelas op maat zagen vanaf pagina 35.Monteer het apparaat weer in omgekeerde volgorde.
Na de montage gaat het rolluik niet helemaal open.	De instelling van het bovenste eindpunt klopt niet.	Stel het bovenste eindpunt in.Informatie hierover vindt u in het gedeelte Eindpunten instellen vanaf pagina 39.
Het rolluik blokkeert bij het openen of sluiten.	De lamellen van het rolluik zijn verschoven.	Controleer of alle lamellen horizontaal staan.Smeer de zwaarlopende delen met glijwas.Schakel de aandrijving kort in de tegengestelde richting in om het rolluik vrij te trekken.
	Het rolluik schuurt in de rolluikbehuizing tegen het chassis door ontbrekende aandrukrollen.	Open de rolluikbehuizing.Monteer de aandrukrollen.
	Het rolluik is scheef opgewikkeld omdat het apparaat niet horizontaal is ingebouwd.	Controleer of het apparaat van het stroomnet is ontkoppeld.Demonteer het apparaat.Informatie over het demonteren van het apparaat vindt u in hoofdstuk Apparaat demonteren vanaf pagina 43.Bouw het apparaat weer in horizontale positie in.Informatie hierover vindt u vanaf het gedeelte Lager monteren vanaf pagina 34.
	Isolatiemateriaal in de rolluikbehuizing is losgeraakt en blokkeert het rolluik.	Open de rolluikbehuizing.Verwijder het isolatiemateriaal.Raadpleeg de fabrikant voor een vakkundige isolatie van de rolluikbehuizing.
	Het rolluik is te licht.	Controleer of alle lamellen horizontaal staan.Verzwaar het rolluik, bijvoorbeeld met een passend stuk platijzer.Schuif het platijzer in de onderste lamel.Schakel de aandrijving kort in de tegengestelde richting in om het rolluik vrij te trekken.

Apparaat demonteren

Ga als volgt te werk om de buismotor te demonteren:

stuur de motor in de neerwaartse richting totdat het rolluik niet meer aan de veren hangt en deze eenvoudig van de wikkelbuis kunnen worden verwijderd.

GEVAAR

Dodelijke elektrische schokken door het aanraken van onder spanning staande delen.

Voer geen aansluitwerkzaamheden aan het apparaat uit als het op de stroomvoorziening is aangesloten.
Waarborg dat de stroomtoevoer naar het apparaat onderbroken is.

Ontkoppel de kabel van de stroomvoorziening.
Maak de bevestigingspennen van de wikkelas los.
➢ Trek de splitpen uit de borgopening in de asstift van het aandrijflager.
Draai de schroeven los waarmee de walscapsule en de wikkelas aan elkaar zijn geschroefd.
➢ Schuif de walscapsule tot de aanslag in de wikkelas.
➢ Trek het apparaat uit de lagers.
➢ Trek de buismotor uit de wikkelas.

Apparaat afvoeren.

Deze markering geeft aan dat dit product in de hele EU niet samen met ander huishoudelijk afval mag worden weggegooid.

Om mogelijke schade aan het milieu of de volksgezondheid als gevolg van ongecontroleerde afvalverwijdering te voorkomen, moet het op verantwoorde wijze worden gerecycled om het duurzame hergebruik van hulpbronnen te bevorderen. Om uw gebruikte apparaat te retourneren, verzoeken wij u gebruik te maken van de retour- en ophaalsystemen of contact op te nemen met de winkelier bij wie het product is gekocht. Zij kunnen het product op een milieuvriendelijke manier recycleren.

Technische gegevens

	superrollo RM10MSB	superrollo RM10MMB	superrollo RM20MMB	superrollo RM30MMB
Draaimoment (Nm)	10	10	20	30
Toerental (omw/min)	17	15	15	15
Spanning (V) / Frequentie (Hz)	230/50	230/50	230/50	230/50
Vermogen (W)	121	112	145	191
Stroomsterkte (A)	0,53	0,49	0,64	0,83
Beschermingscategorie IP	44	44	44	44
Maximale bedrijfsduur (min)	4	4	4	4
Kabellengte (m)	2,0	2,0	2,0	2,0
Totale lengte (mm)	610	630	630	660
Golftype	SW40	SW60	SW60	SW60
Toebehoren, inclusief	Adapter, meenemer, aandrijflager, borgclip, instelgereedschap, 1-kanaal-radiosignaal afstandsbediening	Adapter, meenemer, aandrijflager, borgclip, instelgereedschap, 1-kanaal-radiosignaal afstandsbediening	Adapter, meenemer, aandrijflager, borgclip, instelgereedschap, 1-kanaal-radiosignaal afstandsbediening	Adapter, meenemer, aandrijflager, borgclip, instelgereedschap,1-kanaal-radiosignaal afstandsbediening
Eindschakelaarbereik (U)	30	22	22	22
Geluidsniveau (LpA) dB (A)	≤ 70	≤ 70	≤ 70	≤ 70

Toebehoren

voor buismotor	Artikel	Artikel-nr.
RM10MSB	Rolluikaandrijving toebehoren-set voor SW40, bestaand uit:■ 1 kogellager■ 1 tegenlager■ 1 walscapsule■ 3 bevestigingspennen	SR50450
RM10MMBRM20MMBRM30MMB	Rolluikaandrijving toebehoren-set voor SW60, bestaand uit■ 1 kogellager■ 1 tegenlager■ 1 walscapsule■ 4 bevestigingspennen	SR50560

Vereenvoudigde EU conformiteitsverklaring

Hiermee verklaart RADEMACHER Geräte-Elektronik GmbH dat de buismotoren RM10MSB/RM10MMB/RM20MMB/RM30MMB voldoet aan de richtlijnen 2006/42/EG (machinerichtlijn) en 2014/53/EU (radioaspparatuurrichtlijn).

De volledige tekst van de EU-conformiteitsverklaring is aan het product toegevoegd en ligt ter inzage bij de fabrikant.

46414 Rhede (Duitsland)

Garantievoorwaarden

Informatie over de garantievoorwaarden van onze producten vindt u op onze homepage.

Sommaire

Vue d'ensemble 45

Avant-Propos 46

Technische wijzigingen, drukfouten en vergissingen voorbehouden. Afbeeldingen niet bindend.
