GEBRUIKSAANWIJZING RM10MM Superrollo

Fundamentele veiligheidsinstructies 56

Apparaatbeschrijving 57

Apparaat monteren 58

Apparaat in gebruik nemen 60

Storingen verhelpen 62

Apparaat demonteren 66

Apparaat afvoeren 66

1 Tegenlager 7 Adapter
2 Kogellager 8 Aandrijfkop
3 Wikkelbuiskap 9 Aandrijflager
4 Bevestigingsveer 10 Motorkabel
5 Meenemer 11 Rolluikpantser
6 Buismotor 12 Wikkelbuis

De afbeelding toont de buismotor in een inbouwsiuatie. De met * gekenmerkte onderdelen behoren nicht tot de leveringsomvang.

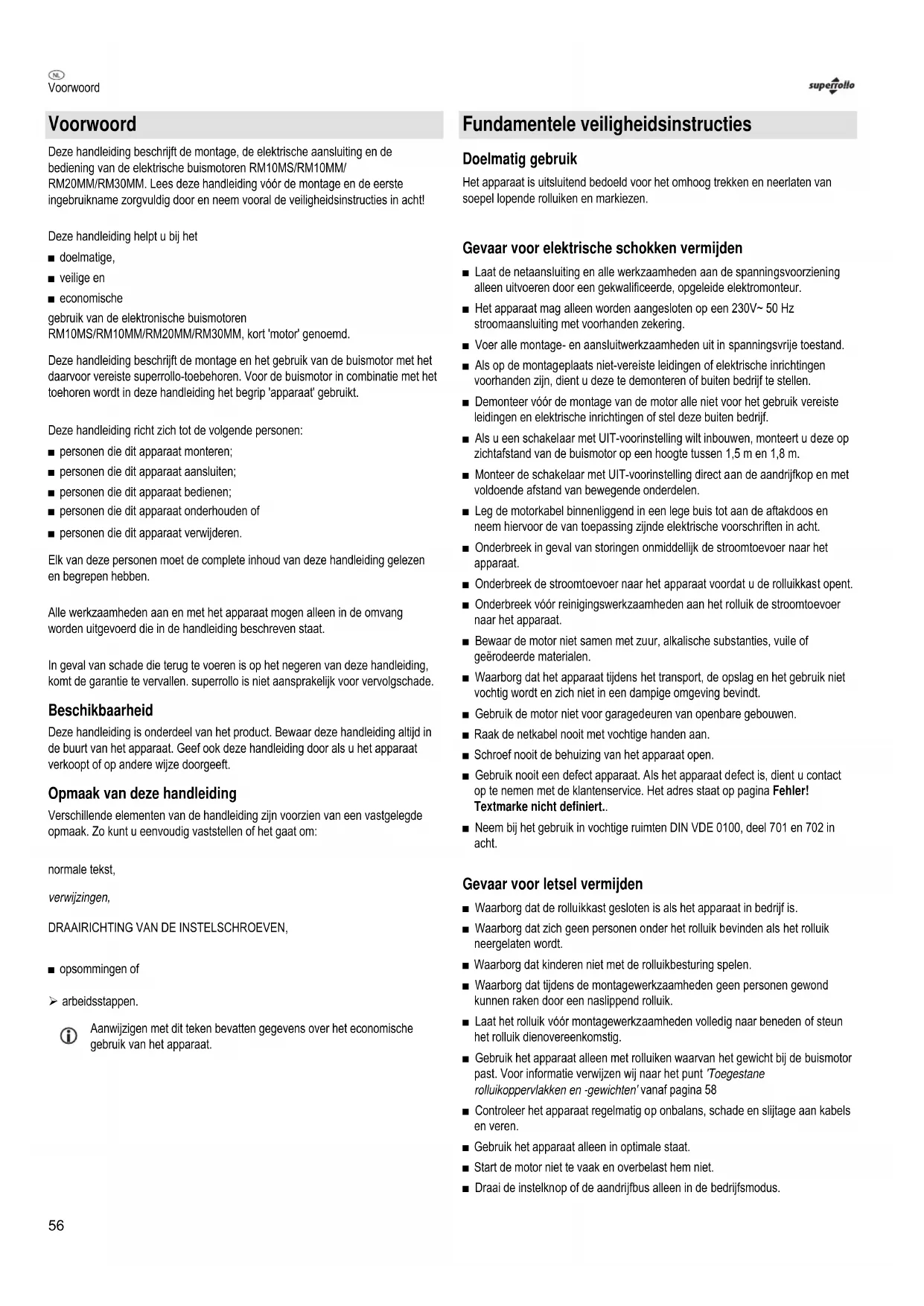

Voorwoord

Deze handledeigbing beschrijft de montage, de elektrische aansluiting en de bediening van de elektrische buismotoren RM10MS/RM10MM/ RM20MM/RM30MM. Lees deze handledeigbing voor de montage en de erste ingebruikname zorgvuldig door en neem vooral de veiligheidsinstructies in acht!

Deze handleiding helpt u bij het

doelmatige,
■ veilige en
economische

gebruik van de elektronische buismotoren RM10MS/RM10MM/RM20MM/RM30MM, kort 'motor' genoemd.

Deze handledeigbing beschrijft de montage en het gebruik van de buismotor met het waarvoordereveiste superrollo-toebehoren. Voor de buismotor in combinatie met het toehoren wordt in deze handledeigbing het begrip 'apparaat' gekruikt.

Deze handleiding zich tot de volgende Personen:

Elk van deze Personen要去 de complete inhoud van deze handleiding gelezen en begrenpen hebben.

Alle werkzaamheden aan en met het apparaat mooten alleen in de omvang worden uitgevoerd die in de handleiding beschreiben staat.

In geval van schade die terug te voeren is op het negeren van deze handleiding, komt de garantie te verrallen. superrollo is Niet aansprakelijk voor cervolgschade.

Beschikbarheid

Deze handledeiding is onderdeel van het product. Bewaar deze handledeiding altijd in de buurt van het apparaat. Geef ook deze handleding door als u het apparaat verkoopt of op andere wijze doorgeeft.

Opmaak van deze handleiding

Verschillende elementen van de handleidingঀen voorzien van een vastgelegde opmaak. Zo kurz u eenvoudig vaststellen of het gaat om:

normale tekst,

verwijzingen,

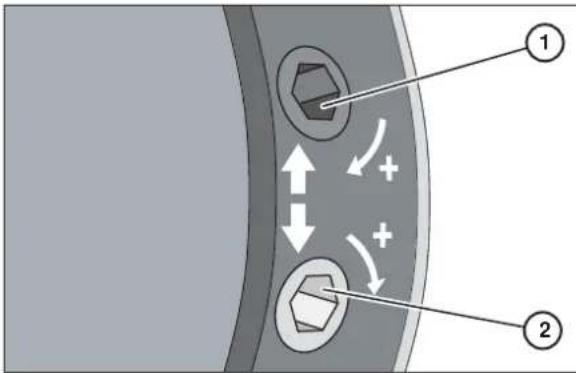

DRAAIRICHTING VAN DE INSTELSCHROEVEN,

opsommingen of

arbeidsstappen.

Aanwijzigen met dit teken bevatten gegevens over het economische gebruik van het apparaat.

Fundamentele veiligheidsinstructies

Doelmatig gebruik

Het apparaat isuitsluitend bedoeld voor het omhoog trekken en neerlaten van soepellopende rolluiken en markiezen.

Gevaar voor elektrische schokken vermijden

Laat de netaansluiting en alle werkzaamheden aan de spanningsvoorziening alleen uitvoeren door een gekwalificeerde, opgelede elektromonteur.
- Het apparatus mag alleen worden aangesloten op een 230V 50Hz stroomaansluiting met voorhanden zekerig.
Voer alle montage- en aansluitwerkzaamheden uit in spanningsvrije toestand.
■ Als op de montageplaatns Niet-vereiste leidingen of elektrische inrichtingen voorhanden zijn, dient u deze te demonteren of buiten bedrijf te stellen.
- Demonteer vór de montage van de motor alle Niet voor het gebruik vereiste leidingen en elektrische inrichtingen of stel deze buiten bedrivf.
■ Als u een schakelaar met UIT-voorinstelling wilt inbouwen, monteert u deze op zichtastand van de buismotor op een hoogteussen 1,5 m en 1,8 m.
- Monteer de schakelaar met UIT-voorinstelling direct aan de aandrijfkop en met voldoende afstand van bewegende onderdelen.
Leg de motorkabel binnenliggend in een lege buis tot aan de aftakdoos en neem hiervoord van toepassing zijnde elektrische voorschriften in acht.
- Onderbreek in geval van storingen onmiddelijk de stroomtoevoer maar het apparatus.
Onderbreek de stroomtoevoer maar het apparaat voordat u de rolluikkast opent.
- Onderbreek voör reinigingswerkzaamheden aan het rolluik de stroomtoevoer aan het apparaat.
Bewaar de motor nicht samen met zuur, alkalische substanties, vuile of geerodeerde materialen.
Waarborg dat het apparaatijdens het transport, de opslag en het gebruik Niet vochtig worden en zich nicht in een dampige omgeving bevindt.
- Gebruik de motor Niet voor garagedeuren van openbare gebouwen.
Raak de netkabel nooit met vochtige handen aan.
Schroef nooit de behuizing van het apparaat open.
- Gebruik nooit een defect apparaat. Als het apparaat defect is, dient u contact op te nemen met de klantenservice. Het adres staat op paging Fehler! Textmarke nicht definiert..
- Neem bij het gebruik in vochtige ruimten DIN VDE 0100, deel 701 en 702 inRCT.

Gevaar voor letsel vermijden

Waarborg dat de rolluikkast gesloten is als het apparaat in bedrijf is.
- Waarborg dat zich geen Personen onder het rolluik bevinden als het rolluik neergelaten worden.
- Waarborg dat kinderen nicht met de rolluikbesturing spelen.
- Waarborg datijdens de montagewerkzaamheden geen personen gewond können raken door een naslippend rolluik.
Laat het rolluik voor montagewerkzaamheden volledig maar beneden of steun het rolluik dienovereenkomstig.
- Gebruik het apparaat alleen met rolluiken waarvan het gewicht bij de buismotor past. Voor informatie verwijzen wij hier het punt 'Toegestane rolluikoppervlakken en -gewichten' vanaf pagina 58
- Controller het apparaat regelmatig op onbalans, schade en slijtage aan kabels en veren.
- Gebruik het apparaat alleen in optimale staat.
Start de motor Niet te vaak en overbelast hem Niet.

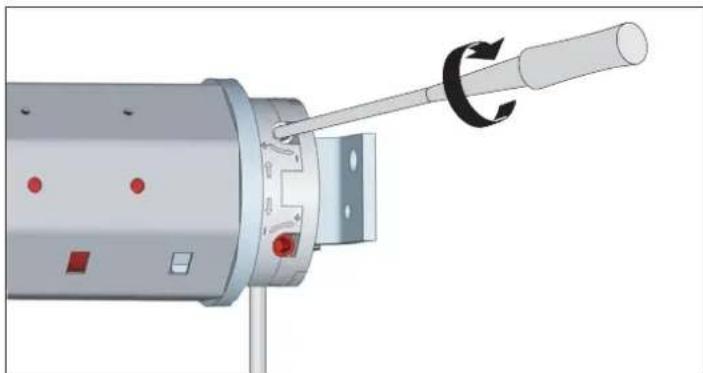

Draai de instelknop of de aandrijfbus alleen in de bedrijsmodus.

• Gebruik alleen originele reserveonderdelen en toebehoren van superrollo. Voor informatatie verwijzen wij hier het hoofdstuk 'Toebehoren' vanaf pagina Fehler! Textmarke nicht definiert.
  Laat reparations aan het apparaat alleen uitoeren door de superrollo-klantenservice.
  Neem vooral NEN 12045 - 'Aangedreven luiken en zonneschemeren - Aanvullende veiligheidsnrichtingen en aflsuitingen voor gevels en muuropingen die met ramen en raamdeuren zich uitgerust' in ache.

Buitensluten vermijden

• Waarborg dat u zich in het gebouw befindt als het rolluik van een deur automatisch gesloten worden.

Beschadigingen vermijden

• Gebruik het apparaat alleén in droge ruimten.
  Het apparaat mag alleen worden aangesloten op een 230V 50Hz stroomaansluiting met voorhanden zekerig.
• Gebruik het apparaat alleen met soepel lopende rolluiken.
• Gebruik alleen originele reserveonderdelen en toebehoren van superrollo.

Opmaak van de gevareninstrictions

In deze handleiding vindt u de volgende categorieen bevareninstructies:

GEVAAR

Instructies met hetwoord GEVAAR waarschuwen voor een gevaarlijke situatie die de dood of zware verwondingen tot gevolg heeft.

WAARSCHUWING

Instructies met hetwoord WAARSCHUWING waarschuwen voor een gevaarlijke situatie die mogelijkkerwijs de dood of zware verwondingen tot gevolg heeft.

VOORZICHTIG

Instructies met de uitdrukking VOORZICHTIG waarschuwen voor een situatie die lichte of middelzware verwondingen tot gevolg kan hebben.

Opmaak van de instructies m.b.t. materiele - en milieuschade

OPGELET

Deze instructies waarschuwen voor een situation die tot materièle of milieuschade leidt.

Apparaatbeschrijving

Leveringsomvang

1 Buismotor 52x splitpen
2 Instelgereedschap 6 Aandrijflager
3 Meenemer
4 Borgclip

7 Adapter

Functies

Met het apparaat sunt u rolluiken en markiezen openen en sluiten.

De buismotor moet met de volgende superrollo-toebehoren in de rolluikkast worden ingebouwd om de beschreiben functies ui te konnen voeren:

■ wikkelbuis
■ wikkelbuiskap
kogellager
tegenlager
ophangbeugels.

Voor informatie over het super rollo-toebehoren verwijzen wij hier hoofdstuk 'Toebehoren' vanaf pagina Fehler! Textmarke nicht definiert..

Toegestane rolluikoppervlakken en -gewichten

De onderstaande tabel geeft het voor de desbetreffende motor geoorloofde rolluikoppervlak weer in relatie tot het profielgewicht. Bovendien worden hier het maximale gewicht van het rolluik vermeld.

Artikelnr. max. rollukoppervlak (m2) max.			rolluikgewicht (kg)
	4 kg/m2(kunststof)	7 kg/m2(aluminium/hout)
RM10MS 4,2 2,8 22
RM10MM 4,2 2,8 22
RM20MM 8 5 44
RM30MM 12 8 66

Waarborg dat het max. rolluikoppervlak resp. het max. rolluikgewicht nicht worden overschreten.

Veiligheidsfuncties

De buismotor is ontworpen voor kortstandig bedrijf (vier minuten). Ter vermijding van schade schakelt de motor bij overschrijding van deze tijd of bij vaak omschaken automatisch UIT.

De verilgheidsuitschakeling kan verschillende oorzaken hebben. Voordat u het apparaat wee in gebruik neemt, moet u eventuele de oorzak verhelpen. Voor informatie over möglichke oorzaken en het verhelpen waarvan verwijzen wij hier hoofdstuk 'Storingen verhelpen' vanaf pagina 62.

Verhelp zo nodig de oorzaak.
Laat de motor ca. 20 minutes afkoelen.

Als na deze maatregelen nog steeds geen functie möglichk is, neemt u contact op met de superrollo-klantenservice.

Apparaat monteren

Vórdemontage

Voor de montage van het apparaat要去en de volgende voorwaarden zijn verwuld:

Het deksel van de rolluikkast moet goed toegankelijk en verwijderbaar zijn.
Op de montageplaats要去en 230V 50Hz stroomaansluiting met vrijschakelvoorziening (zekering) voorhanden zijn.
- Het rolluikgewicht要去 bij de buismotor passen. Voor informatie over het toegestane rolluikgewicht verwijzen wij hier het punt 'Toegestane rolluikoppervlakken en -gewichten' vanaf pagina 58.
- Het vereiste super rollo-toebehoren moet voorhanden zijn. Voor informatie over het super rollo-toebehoren verwijzen wij hier het hoofdstuk 'Toebehoren' vanaf paginga Fehler! Textmarke nicht definiert.

Controller de levering op beschadigingen.
Neem het apparaat Niet in gebruik als u schade aan het apparaat constaert.
Neem contact op met de superrollo-klantenservice als u schade aan het apparaat constasteert. De contactgegevens staan op pagina Fehler! Textmarke nicht definiert..

Vereist gereedschap

Voor de montage van het apparaat hebt u het volgende gereedschap en de vermelde bevestigingselementen nodig:

duimstok of meetband
potlood
waterpas
■ijzerzaag
vij
boormachine
8mmsteenboor
8 mm pluggen
schroeven
■ kruskopschroevendraier
■bigeleverd instelgereedschap.

Lager monteren

U kunt de aandrijfkop van de motor aan de rechtter- of linkerzijde van de rolluikkast monteren. In deze handleiding worden de montage voor de rechtzerijde beschreiben.

Bij de montage van de lagers dient u de volgende punten in acht te nemen:

• de uutilijnig van de lagers moet horizontaal zijn.
• het rolluik moet verticaal in de geleiderail hunnen lopen.
• het rolluikpantser moet in opgerolde toestand aan alle zijden in de rolluikkast voldoende ruimte hebben.
• de instelschroeven van de buismotor要去en na de montage goed toegankelijk zijn.
  de motorkabel moet direct voor de motor in een lus maar beneden worden gelegd, zodate het water kan afduipen.

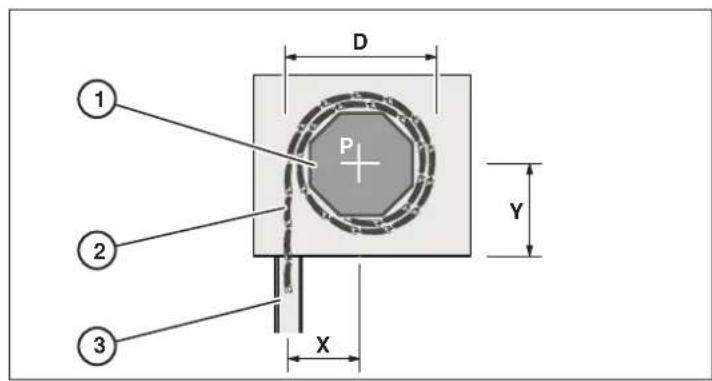

Voor de bepaling van de lagerpositie P in de rolluikkast moet u de volgende afmetingen uitmeten en berekenen:

D diameter van het opgerolde rolluik

X D/2 afstand van de lagerpositie P van het midden van de geleiderail (3)

Y >X afstand van de lagerpositie P van de bodem van de rolluikkast. Om te waarborgen dat het rolluik voldoende spel ing heeft, moet Y groter zichn dan X.

OPGELET

Beschadiging aan de buismotor door een scheef opgerold rolluik.

Waarborg dat het apparaat horizontal is ingebouwd.

Markee met behulp van een potlood de lagerpositie P op de rechter en linker binnenzijde van de rolluikkast.
Zorg ervoor dat de markingsen horizontaal zijn uitgelijnd.
Houd de lagers in het midden op de markeringen.
Markeer de boorgaten met behulp van een potlood.
Boor de gaten met een 8 mm-boor.
Steek de pluggen erin.
Schroef de lagers vast.

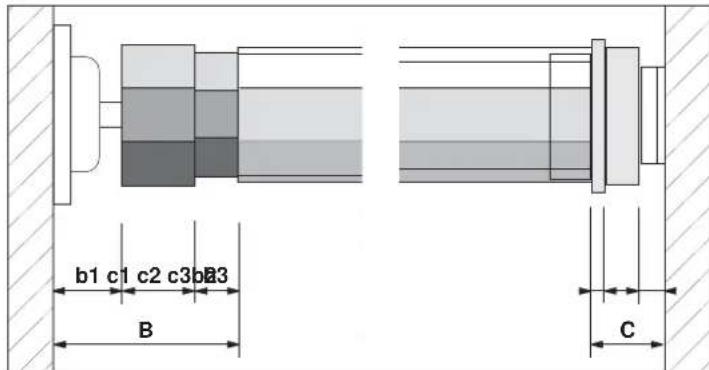

Wikkelbuis op maat zagen

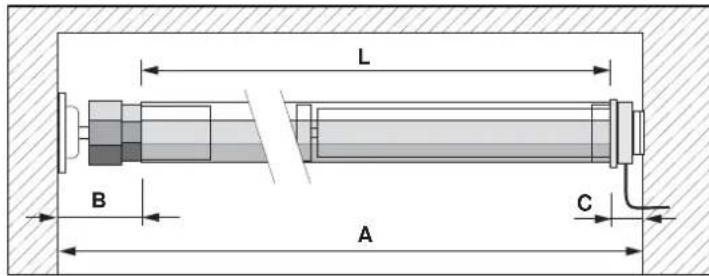

Voor de bepaling van de lengte L van de wikkelals moet u de volgende afmetingenuitmeten en berekenen:

A binnenwerkse maat van de rolluikkast
B b1+b2+b3
b1 diepte van het gegenlager
b2 bredte van de aanslag van de wikkelbuiskap
b3 1/3 van de schachtlengte van de wikkelbuiskap
Cc1+c2+c3
c1 diepte van de aanslag van de adapter
c2 diepte van de aandrijfkop
c3 diepte van het aandrijflager
L A-(B+C)

Markee der lengte L met een potlood op de wikkelbuis.
Zaag de wikkelbuis met behulp van een ijzerzaag recht op maat.
Ontbraam de randen aan de binnen- en buitenzijde met een vijl.

Apparaat monteren

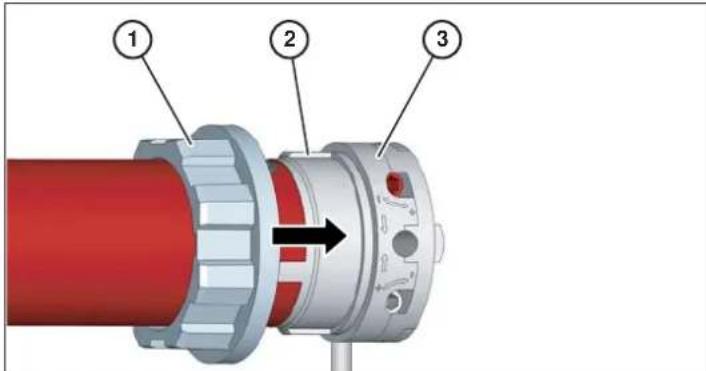

Schuif de adapter (1) met de groef over de veer van de limietring (2) van de aandrijkop (3).

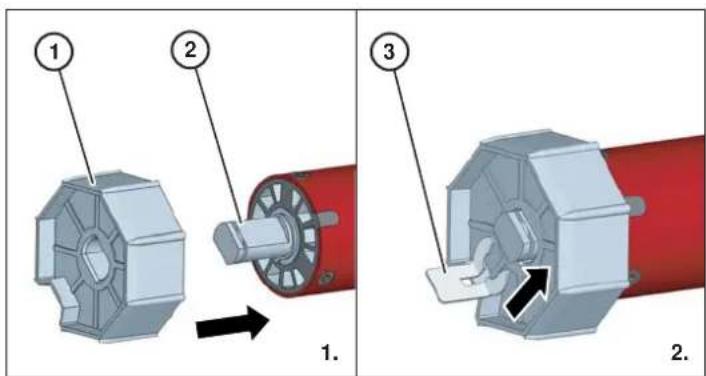

1. Schuif de meenemer (1) tot aan de aanslag op de asstift van de buismotor (2).

   1. Borg de meenemer met de bijgeleverde borgclip (3).

OPGELET

Schade aan de buismotor door te hard inslaan in de wikkelbuis.

Sla de buismotor nooit met geweld in de wikkelbuis.

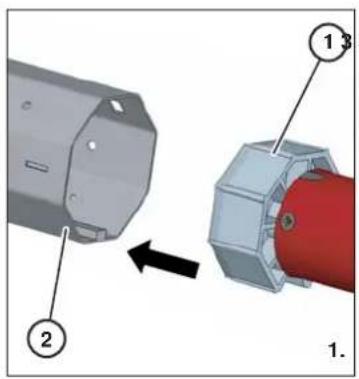

1. Schuif de buismotor met de meenemer (1) in de wikkelbuis (2).
2. Schuif de wikkelbuis tot aan de aanslag van de adapter (3) van de aandrijfkop (4).
   Waarborg dat de adapter Niet door de limietring van de aandrijfkop glijdt.

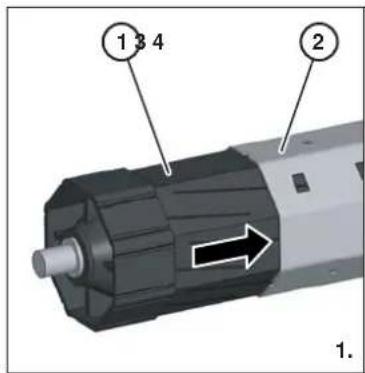

1. Schuif de wikkelbuiskap (1) tot aan de aanslag in de wikkelbuis (2).
2. Steek het kogellager (3) op de asstift van de wikkelbuiskap (4).

De wikkelbuiskap要去erst tot aan de aanslag in de wikkelbuis steken, voordat u het apparaat in de rolluikkast kunt monteren. Vervolgens moet de capsule zo ver eruit worden getrokken dat het apparaat exact in de rolluikkast past.

Apparaat in de rolluikkast monteren

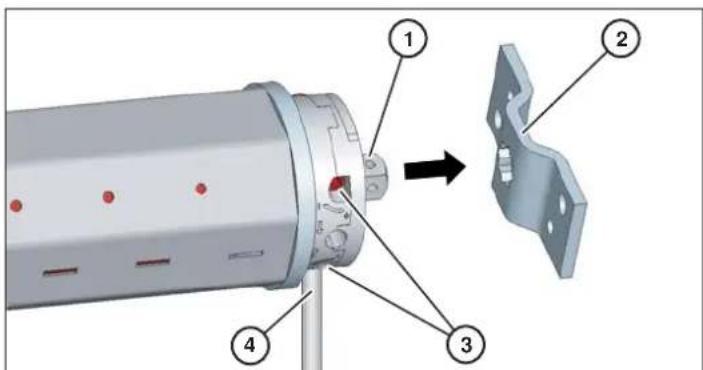

Steek de asstift (1) van de aandrijfkop in het gat van het aandrijflager (2).
Waarborg dat de instelschroeven (3) toegankelijk zich.
Waarborg dat de motorkabel (4) maar beneden verloopt.

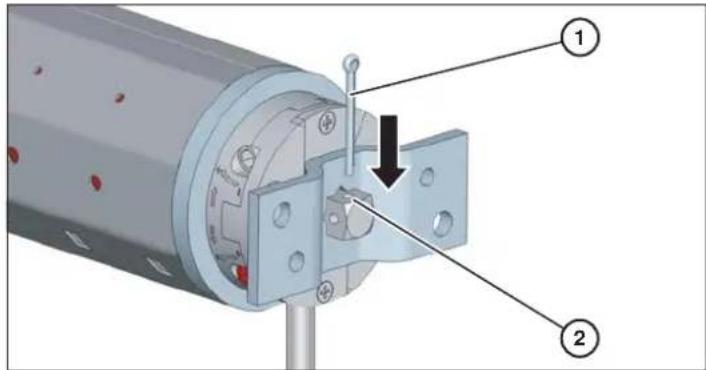

Steek de splitpen (1) door het borggat (2) in de asstift.

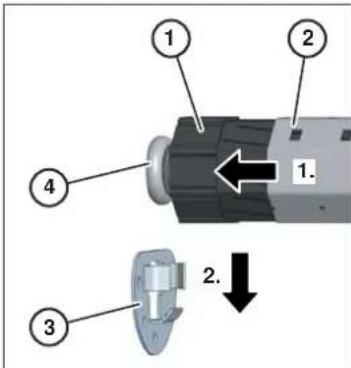

1. Trek de wikkelbuiskap (1) zover UIT de wikkelbuis (2) dat het kogellager (4) in het gegenlager (3) past.
2. Steek het kogellager in het gegenlager.

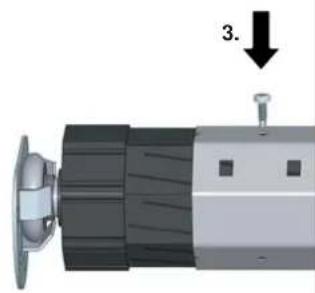

3. Schroef de wikkelbuis vast aan de wikkelbuiskap.

Waarborg dat de wikkelbuis horizontaal is ingebouwd.

Apparaat in gebruik nemen

Voordat u het apparaat kunt gebruiken, moet u de volgende stappenuitvoeren:

sluit de motorkabel aan op de waarvoort bestemde aftak- of schakelaardoos.
voer een proefdraaiuit

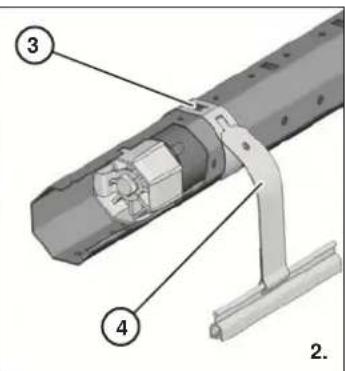

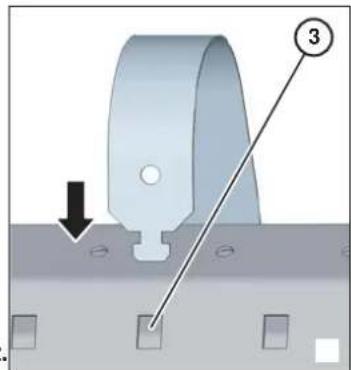

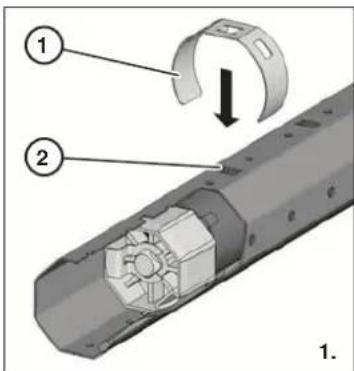

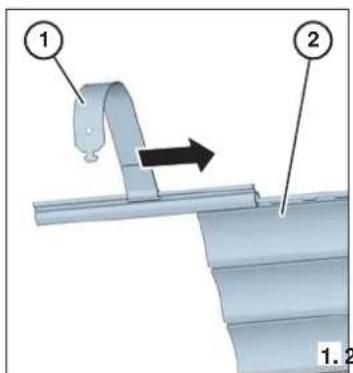

monteer het rolluikpantser aan de wikkelbuis

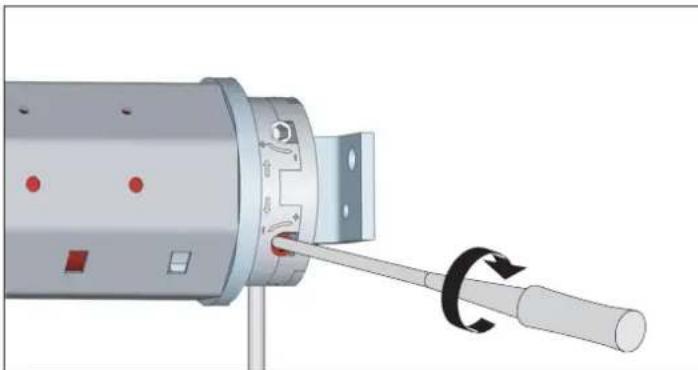

stel het bovenste en onderste eindaanslagpunt in.

Apparaat aansluiten

De netaansluiting van de buismotor en alle werkzaamheden aan elektrische installaties mogen alleen aan de hand van de aansluitschema's worden uitgevoerd door een erkende elektromonteur.

GEVAAR

Dodelijke elektrische schokken door het aanraken van onder spanning staande delen.

Voer geen aansluitwerkzaamheden aan het apparaat uit als het op de stroomvoorziening is aangesloten.
Waarborg dat de stroomtoevoer maar het apparaat onderbroken is.

OPGELET

Functiestoringen of motorschade door verkeerde netspanning.

Vergelijk de gegevens op het typeplaatje met de gegevens van het stroomnet ter plekke.
Waarborg dat het apparaat alleen worden aangesloten op een stroomnet met 230V 50Hz

OPGELET

Kortsluiting door beschadigde kabels.

Waarborg dat de kabel Niet kan worden beschadigd door bewegende onderdelen in de rolluikkast.

OPGELET

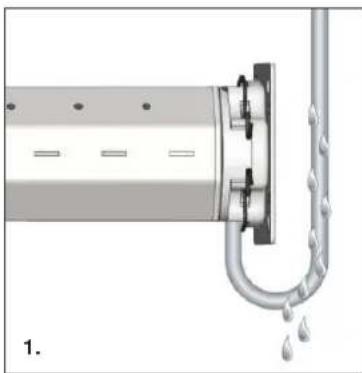

Kortsluiting door water in de motor bij verkeerde kabelgeleiding.

Leg de kabel nooit verticalaar boven.
Leg de kabel altijd in een Ius.

Als de kabel in een lus worden gelegd, kan het water afdruipen (1).

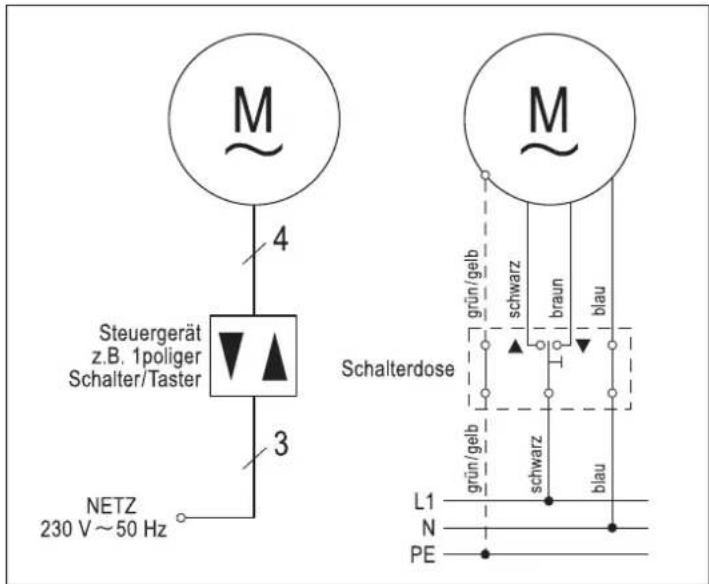

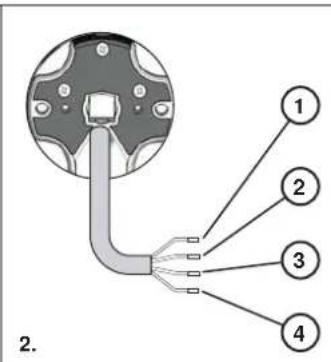

Sluit de motorkabel aan op de waarvoort bestende aftak- of schakelaardoes (2).

Positienr. Aderkleur motorkabel Functie
1 zwart draaiinichting 1
2 bruin draaiinichting 2
3 blauw neutrale geleider
4 groen/geel aarding

Voer een proefdraaiuit om te controlleren of de looprichting van de motor overeenstemt met de stand van de schakelaar.

Stuur de motor in neerwaartse richting.

Controller of de motor in neerwaartse richting loopt.

Als de motor Niet in neerwaartse richting loopt,要去 de kabeltoewijzing veranderen.

Verwissel de bruineader van de motorkabel met de zwarteader.
Waarborg dat de looprichting overeenstemt met de stand van de schakelaar.

①

Neem het installatieschema op pagina 67 in acht om het apparaat op een eenpolige rolluikschakelaar aan te sluiten.

Rolluikpantser monteren

Voor de montage van het rolluikpantser要去en de volgende voorwaarden verruld存在问题:

het rolluikpantser moet in de geleiderail liggen.
de buismotor moet helemaal olaag gestuurd zichn.

OPGELET

Beschadiging van de buismotor door boren of schroeven.

Boor of schroef de wikkelbuis nooit in de buurt van de buismotor.

Gebruik uitsluitend de voorhanden gaten in de wikkelbuis om het rolluikpantser te bevestigen.

1. Schuif ongeveer om de 40 cm een ophangbeugel (1) op de bovenste lamel van het rolluikpantser (2).

1. Plaats de ophangbeugel in de rechthoekige gaten (3) van de wikkelbuis.

Als u wikkelbuizen SW40 met felsrand aan de buitenzijde gebruikt, hebt u bovendien klembeugel nodig.

1. Schuif ongeveer om de 40 cm een klembeugel (1) vanaf bovenaf over de wikkelbuis (2).
2. Plaats de ophangbeugels (4) in de rechthoekige gaten (3) van de klembeugels (3).

Eindhovenen instellen

Door de instelling van de eindpunten legt u de bovenste en onderste eindpositie vast voor het omhoog en omlaag sturen van het rolluik. Deze instelling kunt u later nog wijzigen.

De buismotor is ontworpen voor kortstandig bedrijf (vier minutes). Ter vermijdign van schade door verwarming schakelt de motor bij overschrijding van dezeijd of bij vaak omschakelen automatischuit. Laat de motor in dit geval ca. 20 minutes afkoelen.

OPGELET

Functiestoringen door ontbrekende of verkeerde instelling van de eindpunten.

Waarborg dat het apparaat alleen worden gebruikt met correct ingestelde eindpunten.

De instelschroeven bevinden zich aan de aandrijfkop van de buismotor.

Gebruik de bovenste schroef (1) om het onderste eindpunt in te stellen.
Gebruik de onderste schroef (2) om het bovenste eindpunt in te stellen.

Draai richting PLUS om de loopweg te verlengen.
Draai in de tegenovergestelde richting (MINUS) om de loopweg te verkorten.

De draairichting van de instelschroeven kan modelgebonden varieren. Let op het opschrift aan de aandrijfkop.

OPGELET

Beschadigingen van het apparaat door verkorting van het rolluikpantser op grond van temperatuurschommelingen.

Stel de eindpunten zodanig in dat de stoppers van het rolluikpantser ca. 2-3 cm spelimg hebben vór de aanslagen.

Ga als volgt te werk om het bovenste eindpunt in te stellen:

stuur de motor in opwaartserichting.

Als de motor stocht voordat het gewenste eindpunt bereikt is, gaat u als volgt te werk:

laat de tijschakelklok of de schakelaar in de stand opwaartse richting staan.
draai met het instelgereedschap de onderste instelschroef voorzichtig in derichting PLUS totdat de motor het gewenste eindpunt heeft bereikt.

Als de motor het gewenste eindpunt passeert, gaat u als volgt te werk:

stop de motor.
stuur de motor in neerwaartse richting.
stop onder het gewenste eindpunt.
draai de onderste instelschroef met het instelgereedschap voorzichtig inrichting MINUS.
stuur de motor in opwaartse richting om het nu ingestelde eindpunt te controleren.
Herhaal zo nodig de hierboven vermelde stappen totdat het gewenste eindpunt bereikt is.

Ga als volgt te werk om het onderste eindpunt in te stellen:

stuur de motor in neerwaartse richting.

als de motor stopt voordat het gewenste eindpunt bereikt is, gaat u als volgt te werk.

laat de tijsdschakelklok of de schakelaar in de stand neerwaartse richting staan.
draai met het instelgereedschap de bovenste instelschroef voorzichtig in derichting PLUS tot de motor het gewenste eindpunt hebelt bereikt.

Als de motor het gewenste eindpunt passeert, gaat u als volgt te werk:

stop de motor.
stuur de motor in opwaartse richting.
stop de motor boven het gewenst eindpunt.
draai de bovenste instelschroef met het instelgereedschap voorzichtig inrichting MINUS.
stuur de motor in neerwaartse richting om het nu ingestelde eindpunt te controleren.
herhaal zo nodig de hierboven vermelde stappen totdat het gewenste eindpunt is bereikt.

Ga als volgt te werk om de instellingen van de eindpunten te verwangen:

stuur het rolluik ongeveer tot in de middenstand.
stel de eindhovenen in zoals tevoren beschreiben.

Storingen verhelpen

Totale uittval verhelpen

GEVAAR

Dodelijke elektrische schokken door het aanraken van onder spanning staande onderdelen.

Voer geen reparationsuit aan het apparaat.

Open het apparaat nooit.
Neem contact op met de superrollo-klantenservice als het apparaat defect is.

Deoorzaakvooen totaleuivalis mogelijkerwijseendefectemotor.En defectemotor kan de volgendeoorzaken hebben:

de motor werd door een fouit in de mechanische eenheid sterk overbelast.
- het rolluik werk door bevriezing geblokkeerd en de motor overbelast.

Als de buismotor defect is, moet u het apparaat demonteren en door de superrollo-klantenservice lately repareren. Ga hierbij als volgt te werk:

demonteer het apparatusat conform de instructies in het hoofdstuk 'Apparaat demonteren' vanaf paging 66.
Laat het apparaat repareren door de super rollo-klantenservice.

Storingskenmerken en maatregelen

Kenmerk Mogelijkoorzaak Maatregel
De motor loopt nicht (totale uittval).	De netspanning ontbreek.	Waarborg dat de verzorgingsspanning (230 V) beschikbaar is.Waarborg dat het apparaat correct is aangesloten.Voor informatie verwijzen wij hier het punt 'Apparaat aansluten' vanaf pagina 60.Laat werkzaamheden aan de spanningsvoorzieening alleu uitvoeren door een gekwalificeerde, opgeleide elektromonteur.
	Storing in de apparaatfunctie Waarborg dat de stromtoevoer maar het apparaat onderbroken is.Demonteer het apparaat.Voor informatie verwijzen wij hier het hoofdstuk 'Apparaat demonteren' vanaf pagina 66.
	Motoroverbelasting door moeilijk ropende rolluiken op grond van verschoven lamellen.	Waarborg dat de stroomtoevoer maar het apparaat onderbroken is.Waarborg dat de lamellen horizontaalijken ingebouwd.Breng de stroomtoevoer tot stand.Stuur het rolluik omhoog en omlaag.Smeer de moeilijk ropende punten in met glijwas.
	Motoroverbelasting door moeilijk ropende rolluiken op grond van bevriezing.	Verwijder de bevriezingen.
	De maximale bedrijfsduur (vier minuten) is overschreden.	Laat het apparaat ca. 20 minuten afkoelen.Waarborg dat het apparaat vakkundig bediend worden.Waarborg dat de eindpunter correct zijn geplaatst.Waarborg dat het rolluik soepel loopt.
De motor loopt nicht (totale uittval).	De aansluitingen�niet correct uitgevoerd.	Waarborg dat het apparaat correct is aangesloten.Voor informatie over het aansluiten van het apparaat verwijzen wij hier het punt 'Apparaat aansluten' vanaf pagina 60.Laat werkzaamheden aan de spanningsvoorzieening alleu uitvoeren door een gekwalificeerde, opgeleide elektromonteur.
Het apparaat stocht Niet.	De adapter is van de limietring geslipt.	Waarborg dat de stroomtoevoer� het apparaat onderbroken is.Demonteer het apparaat.Voor informatie over de demontage van het apparaat verwijzen wij hier het hoofdstuk 'Apparaat demonteren' vanaf pagina 66.Waarborg dat de adapter met de groef over de veer vlak谈起 de aandrijkop zit.Monteer het apparaat in omgekeerde volgorde.
	De wikkelbuiskap is Niet goed met de wikkelbuis verbonden.	Stuur het rolluik hebelaal� beneden.Waarborg dat de stroomtoevoer� het apparaat onderbroken is.Verwijder het rolluik van de wikkelbuis.Waarborg dat de wikkelbuiskap vast op de wikkelbuis geschroefd is.
	De wikkelbuis is te kort. Waarborg dat de stroomtoevoer� het apparaat onderbroken is.Demonteer het apparaat.Voor informatie over de demontage van het apparaat verwijzen wij hier het hoofdstuk 'Apparaat demonteren' vanaf pagina 66.Monteer de neue wikkelbuis.Voor informatie over het op� zagen en de montage van de wikkelbuis verwijzen wij hier het punt 'Wikkelbuis op� zagen'vanaf pagina 59.Monteer het apparaat in omgekeerde volgorde.
Het rolluik stuart na de montage Niet hebelaal omhoog.	De instelling van het bovenste eindpunt klopt Niet.	Stel het bovenste eindpunt in.Voor informatie verwijzen wij hier het punt 'Eindpunterinstellen'vanaf pagina61.
Het rolluik blokkeert bij het omhoog en omlaag sturen.	De lamellen van het rolluik zijn verschoven.	Waarborg dat alle lamellen horizontaal+zijn ingebouwd.Smeer de moeilijk ropende punten in met glijwas.Schakel de aandrijving kort in de tegengestelde richting in om het rolluik vrij te sturen.
	Het rolluik schuurt in de rolluikkast waar aandrukrollen aan het raamkozijn ontbreken.	Open de rolluikkast.Monteer de aandrukrollen.
	Het rolluik is scheef opgerold waarhat het apparaat Niet horizontaal werd gemonteerd.	Waarborg dat de stroomtoevoeraar het apparaat onderbroken is.Demonteer het apparaat.Voor informatie over de demontage van het apparaat verwijzen wij hier het hoofdstuk 'Apparaat demoneren' vanaf pagina 66.Monteer het apparaat horizontaal.Voor informatie hiervoor verwijzen wij hier het punt 'Lager monteren' vanaf pagina 58.
	In de rolluikkast is isolatiematerialiaal losgerakt en blockeert nu de rolluiken.	Open de rolluikkast.Verwijder het isolatiematerialial.Neem contact op met de fabrikant voor een vakkundige isolatie van de rolluikkast.
	Het rolluik is te Licht. Waarborg dat alle lamellen horizontaal+zijn ingebouwd.Verzwaar het rolluik met bijv. een passend platijzer.Schuif het platijzer in de onderste lamel.Schakel de aandrijving kort in de tegengestelde richting in om het rolluik vrij te sturen.
De draairichting is verkeerd.	Het apparaat is nicht correct aangesloten.	Waarborg dat de stroomtoevoeraar het apparaat onderbroken is.Verwissel de bruine en de zwarteader.Voor informatie over de verandering van de kabeltoewijzing verwijzen wij hier het punt 'Apparaat aansluiten' vanaf pagina 60.Laat werkzaamheden aan de spanningsvoorziening alleen uitvoeren door een gekwalificeerde, opgeleide elektromonteur.

Apparaat demonteren

Ga als volgt te werk om de buismotor te demonteren:

stuur de motor in de neerwaartse richting totdat het rolluik niet meer aan de veren hangt en deze eenvoudig van de wikkelbuis hunnen worden verwijderd.

GEVAAR

Dodelijke elektrische schokken door het aanraken van onder spanning staande delen.

Voer geen aansluitwerkzaamheden aan het apparaat uit als het op de stroomvoorziening is aangesloten.
Waarborg dat de stroomtoevoer hier het apparaat onderbroken is.

verwijder de kabel uit de aftak- of schakelaardoos.
draai de bevestigingsveren los van de wikkelas.
trek de splitten uit het borggat in de asstift van het aandrijflager.
draai de schroeven los waarmee de wikkelbuiskap en de wikkelbuis met elkaar verbonden zijn.
schuif de wikkelbuiskap tot aan de aanslag in de wikkelas.
trek het apparatusaatuit de lagers.
trek de buismotor uit de wikkelbuis.

Apparaat afvoeren

De millieuvriendelijk afvoer van bedrijsmiddelen, elektrotechnische modules, herbruikbare materialen en andere apparaatonderdelen worden geregold door nationale en regione wetten.

Neem contact op met de verantwoordelijkste instantie voor exacte informatie over de afvoer.
Verwijder het apparatusat conform de wettelijkke bepalingen via een afvalverwijderingsbedrivf.
Verwijder de elektrotechnische onderdelen volgens de bepalingen conform de richtlij inzake elektrische en elektronische apparaten.

Technische gegevens

	superrollo RM10MS	superrollo RM10MM	superrollo RM20MM	superrollo RM30MM
Draaaimoment (Nm) 10 10 20 30
Toerental (omw/min) 17 15 15	15
Spanning (V) / frequentie (Hz) 230/50 230/50 230/50 230/50
Vermogen (W) 121 112 145 191
Stroomsterkte (A) 0,53 0,49 0,64 0,83
Veiligheidsklasse IP 44 44 44	44
Maximale bedrijfsduur (min)	4	4	4	4
Kabellenge (m)	2,0	2,0	2,0	2,0
Totale lenghte (mm)	480 500 500 560
Buistype	SW40	SW60	SW60	SW60
Toebehoren, inclusief:	adapter, meenemer, aandrijflager, borgclip, instelgereedschap	adapter, meenemer, aandrijflager, borgclip, instelgereedschap	adapter, meenemer, aandrijflager, borgclip, instelgereedschap	adapter, meenemer, aandrijflager, borgclip, instelgereedschap
Eindschakelaarbereik (U)	30 22 22 22

Installationschema voor eenpolige rolluikschakelaars

Het volgende installationschema geldt voor de montage van de aandrijfkop aan de rechterzijde.

Toebehoren

voor buismotor	Antikel Artikelnr.
RM10MS Roll	iukaandrijving toebehorenset voor SW40, bestaande UIT:■ 1 kogellager■ 1 tegenlager■ 1 wikkelbuiskap■ 3 bevestigingsveren	SR50450
RM10MM	Rolluikaandrijving toebehorenset voor SW60, bestaande UIT:	SR50560
RM20MM	■ 1 kogellager
RM30MM	■ 1 tegenlager■ 1 wikkelbuiskap■ 4 bevestigingsveren

Garantievoorwaarden

superrollo Hausautomatisierung GmbH verleent 24 maanden garantie voor neue apparaten die overeenkomstig deze handleiding werden gemonteerd. De garantie is geldig voor alle constructie-, materiaal- en productiefouten.

Van de garantie uitgesloten zijn:

verkeerde montage of installment
- negeren van deze handleiding
ondeskundige bediening of overbelasting
- externe invloeden als stoten, slagen of weersinvloeden
reparations of wijzigingen door derde, Niet-geautorieerde instanties
gebruik van ongschikt toebehoren
schade door ongeoorloofde overspanningen (bjv. blikseminslagen)
- functiestoringen door overlapping van radiografische frequencies en andere radiografische storingen.

Binnen de garantieperiode optredende gebreken worden door superrollo kosteloos verholpen door middel van reparatie, door verranging van de desbeteffende onderdelen of door levering van een gelijkwaardig of verrangend新产品 apparaat. Een verrangende levering of reparatie om garantieredenen heeft geen algemene verlenging van de oorspronkelijke garantieperiode tot gevolg.

EG-verklaring van overeenstemming

CE-kenmerk en conformiteit

De superrollo-buismotoren RM10MS/RM10MM/RM20MM/RM30MM voldoen aan de laagspanningsrichtlijn 2006/95/EEG, de EMC-richtlijn 2004/108 EEG en de van toepassing zijnde Europese en nationale richtlijnen. De conformiteit werden aangetoond, de overeenkomstige verklaringen en documenten liggen ter inzage bij de fabrikant.

Technische wijzigingen, drukfouten en misverstanden voorbehonden. De afbeeldingen zijn vrijblijvend.
