GEBRUIKSAANWIJZING Combi 4 E Trumatic

Entleeren des Boilers

1 Bedieningspaneel
2 Energiekeuzeschakelaar
3 Tijdschakelklok ZUCB (toebehoren)
4 Binnentemperatuurvoeler
5 Koudwateraansluiting
6 Warmwateraansluiting
7 Gasaansluiting
8 Uitlaatopeningen voor warme lucht
9 Circulatieaanzuiging
10 Uitlaatgasafvoer
11 Verbrandingsluchttoevoer
12 Elektronischer egeleenheid
13 Waterreservoir (10 liter)
14 Brander
15 Warmtewisselaar
16 Vermogenselektronica
17 Verwarmingselementen 230 V
18 Oververhittingsschakelaar 230 V
19 FrostControl(veiligheids-/aftapkraan)

Inhoudsopgave

Gebruikte symbolen 42

Functiebeschrijving 43

Winterstand 43

Zomerstand 43

Veiligheidsaanwijzingen 43

Belangrijke bedieningsvoorschriften 44

Gebruiksaanwijzing

Energiekeuzeschakelaar 44

Bedieningspaneel 44

Binnenthermostaat 45

FrostControl 45

Sluiten van de aftapkraan 45

Automatisch openen van de aftapkraan 45

Handmatig openen van de aftapkraan 45

Ingebruikname 45

Zomerstand 45

Winterstand 45

Uitschakelen 46

Storing gaswerking 46

Storing elektrowerking 46

De boiler vullen 46

De boiler aftappe 46

Onderhoud 47

Zekering 12 V 47

Zekering 230 V 47

Oververhittingszekering 230 V 47

Afvalverwerking 47

Instructies voor het opsporen van fouten 49

Conformiteitsverklaring 51

Garantieverklaring van de fabrikant Truma 51

Gebruikte symbolen

Symbool wijst op mogelijke gevaren.

Aanwijzing met informatie en tips.

Functiebeschrijving

De gasverwarming Truma Combi E is een warmeluchtkachel met geïntegreerde warmwaterboiler (10 liter inhoud). De brander werkt met ondersteuning van een ventilator, daardoor is een correct functioneren ook gewaarborgd tijdens het rijden. Daarnaast beschikt het toestel over verwarmingselementen voor verwarming op elektriciteit.

Met de kachel kan in de winterstand de ruimte en tegelijkertijd water worden verwarmd. Als alleen warm water nodig is, is dit mogelijk in de zomerstand.

Bij temperaturen van ca. 3 °C bij de automatische veiligheids-/aftapkraan FrostControl gaat deze open en wordt de boiler geleegd.

Voor de werking van het toestel heeft u de beschikking over drie mogelijkheden:

- alleen gaswerking

Propaan / butaan voor autarkisch gebruik

- alleen elektrowerking

230 V voor stationair gebruik op de camping

- of werking op gas en elektra - gemengde werking alleen mogelijk bij winterbedrijf.

Winterstand

In de winterstand kiest het apparaat automatisch de benodigde vermogensstand naar gelang het temperatuurverschil tussen de op het bedieningspaneel ingestelde temperatuur en de huidige binnentemperatuur. Bij gevulde boiler wordt het water automatisch meeverwarmd. De watertemperatuur is afhankelijk van de gekozen functie en de capaciteit van de warmteafgifte.

Voor gebruik in de winter kan gebruik gemaakt worden van alle 3 mogelijkheden voor energiekeuze.

- Bij gaswerking kiest het toestel automatisch de noodzakelijke vermogensstand.

- Voor de elektrowerking kan, overeenkomstig de beveiliging op de camping, een vermogen van 900 W (3,9 A) of 1800 W (7,8 A) handmatig gekozen worden.

Bij hogere energiebehoefte (bijv. opwarmen of lage buitentemperaturen) moet gas of gemengde werking worden gekozen om altijd over voldoende verwarmingscapaciteit te beschikken.

- Bij gemengde werking wordt bij een geringe vermogensvraag (b.v. voor het behoud van de binnentemperatuur) de voorkeur gegeven aan de elektrowerking 230 V. De gasbrander schakelt pas bij een hogere vermogensvraag in resp. schakelt bij het opwarmen eerst uit.

Zomerstand

(alleen voor boiler)

Voor de warmwaterbereiding gebruikt u gas of elektriciteit 230 V. De watertemperatuur kan ingesteld worden op 40 °C of 60 °C.

- Bij gaswerking vindt de verwarming van de waterinhoud plaats bij de laagste branderstand. Als de watertemperatuur is bereikt, schakelt de brander uit.

- Voor de elektrowerking kan, overeenkomstig de beveiliging op de camping, een vermogen van 900 W (3,9 A) of 1800 W (7,8 A) handmatig gekozen worden.

Gemengde werking is niet mogelijk. Bij deze instelling kiest het toestel automatisch elektrowerking. De gas-brander wordt niet ingeschakeld.

Veiligheidsaanwijzingen

Voor de werking van gasregelaars, gastoestellen resp. gasinstallaties, is het gebruik van staande gasflessen waaruit gas in gasvormige toestand wordt genomen verplicht voorgeschreven. Gasflessen waaruit gas in vloeibare toestand wordt genomen (bijv. voor heftrucks) zijn voor de werking verboden, omdat zij tot beschadiging van de gasinstallatie leiden.

Bij lekken in de gasinstallatie of wanneer een gasreuk wordt waargenomen:

• alle open vlammen doven
• ramen en deuren openen
• alle snelsluitkleppen en gasflessen sluiten
• niet roken
• geen elektrische schakelaars bedienen
• de hele installatie door een vakman laten controleren!

Reparaties mogen alleen door vakbekwame monteurs worden uitgevoerd!

Garantie en claims i.v.m. aansprakelijkheid komen in onderstaande gevallen te vervallen:

• veranderingen aan het apparaat (met inbegrip van toebehoren),
• veranderingen aan de afvoer van de uitlaatgassen en aan de schoorsteen,
• gebruik van andere dan originele Truma-onderdelen als vervangende onderdelen of toebehoren,
• het niet opvolgen van de montage- en gebruiksaanwijzing.

Bovendien vervalt hierdoor de gebruikstoelating voor het apparaat en in sommige landen ook voor het voertuig.

De werkdruk van de gasvoorziening 30 mbar moet overeenstemmen met de werkdruk van het toestel (zie typeplaat).

De gasinstallatie moet voldoen aan de technische voorschriften en voorschriften van overheidswege van het land van gebruik (in Europa b.v. EN 1949 voor motorvoertuigen). Nationale voorschriften en regelingen (in Duitsland b.v. het DVGW-werkblad G 607 voor voertuigen) moeten in acht genomen worden.

Het testen van de gasinrichting moet in Duitsland elke 2 jaar door een vakman (DVFG, TÜV, DEKRA) worden uitgevoerd. Dit moet op het desbetreffende keuringscertificaat (G 607) worden aangegeven.

De eigenaar van het voertuig is zelf verantwoordelijk voor de keuring ervan.

Gastoestellen mogen bij het tanken, in parkeergarages, garages of op veerboten niet gebruikt worden.

Bij de eerste ingebruikname van een fabrieknieuw apparaat (en na een langere stilstand) kan zich kort een lichte rook – en geurontwikkeling voordoen. Het is zinvol, het toestel in zomerstand (60 °C) meerdere malen op te warmen en te zorgen voor een goede ventilatie van de ruimte.

Warmtegevoelige voorwerpen (bijv. spuitbussen) of brandbare vloeistoffen mogen niet in de inbouwruimte van de kachel worden opgeslagen, omdat er hier onder bepaalde omstandigheden hoge temperaturen kunnen optreden.

Voor de gasinstallaties mogen alleen drukregelinrichtingen volgens EN 12864 (in motorvoertuigen) met een vaste uitgangsdruk van 30 mbar worden gebruikt. De doorstromingssnelheid van de drukregelaar moet ten minste overeenstemmen met het maximum verbruik van alle door de installatiefabrikant ingebouwde toestellen.

Voor voertuigen raden wij de gasdrukregelinstallaties Truma SecuMotion / MonoControl CS en voor de tweeflessengas-installatie de gasdrukregelinstallaties Truma DuoComfort / DuoControl CS aan.

Bij temperaturen rond 0 °C en daaronder moet de gasdrukregelaar resp. de omschakelklep met de regelaarverwarming EisEx gebruikt worden.

Er mogen uitsluitend voor het land van gebruik geschikte regelaar-aansluitslangen die voldoen aan de eisen van het land, gebruikt worden. Deze moeten regelmatig gecontroleerd worden op broosheid. Voor gebruik in de winter mogen uitsluitend winterharde speciale slangen gebruikt worden.

Drukregelapparatuur en slangleidingen dienen uiterlijk 10 jaar (bij zakelijk gebruik 8 jaar) na de fabricagedatum door nieuwe te worden vervangen. Hiervoor is de gebruiker verantwoordelijk.

Belangrijke bedieningsvoorschriften

Werd de schoorsteen in de buurt resp. direct onder een te openen venster geplaatst, dan moet het toestel voorzien zijn van een automatische uitschakelinrichting, om werking bij geopend venster te verhinderen.

Regelmatig, vooral na lange reizen, moet worden gecontroleerd of de gecombineerde aan-/afvoerpijp niet is beschadigd en of de aansluitingen nog intact zijn. Dit geldt ook voor het toestel zelf en de schoorsteen.

Na een kleine interne gasontploffing (foutieve ontsteking) moet de rookgasafvoer door een vakbekwaam monteur worden gecontroleerd!

De schoorsteen voor de afvoer van rookgas en de toevoer van verbrandingslucht moet altijd vrij worden gehouden van vuil (spatsneeuw, ijs, bladeren, enz.).

De warme-luchtuitlaten en de openingen voor de circulatie-aanzuiging dienen vrij te zijn, zodat het toestel niet oververhit raakt. De ingebouwde temperatuurbegrenzer blokkeert de gastoevoer als het toestel te heet wordt.

Voor verwarming tijdens het rijden is in richtlijn 2004/78/EG voor campers een veiligheidsafsluitinrichting voorgeschreven.

De gasdrukregelinstallaties Truma SecuMotion / MonoControl CS voldoen aan deze vereiste.

Als er geen veiligheidsafsluitinrichting (bijv. zoals in de gasdrukregelinstallaties Truma SecuMotion /

MonoControl CS) geinstalleerd is, moet de gasfles tijdens de rit gesloten zijn en moeten er waarschuwingsborden in de flessenkast en in de omgeving van het bedieningspaneel aan- gebracht worden.

Voor verwarming tijdens het rijden raden wij voor caravans ook een veiligheidsafsluitinrichting aan.

Gebruiksaanwijzing

Voor ingebruikname dienen eerst de Gebruiksaanwijzing en de „Belangrijke bedieningsvoorschriften“ te worden doorgenomen! De voertuigbezitter is ervoor verantwoordelijk dat het apparaat op correcte wijze kan worden bediend.

De bij het apparaat geleverde gele sticker met waarschuwingen voor de gebruiker moet door de inbouwer of de eigenaar van het voertuig op een voor elke gebruiker duidelijk zichtbare plaats in het voertuig worden aangebracht (bijv. op de deur van de klerenkast)! Als u deze sticker niet hebt, moet u die bij Truma aanvragen.

Voor het eerste gebruik absoluut de volledige waterverzorging met klaar water goed doorspoelen. Wanneer de kachel niet in werking is, moet bij vorstgevaar het water absoluut worden afgetapt! U kunt in geval van vorstschade geen aanspraak maken op de garantie!

De met water in aanraking komende materialen van het apparaat zijn drinkwaterecht (zie verklaring vanwege de fabrikant www.truma.com – Manufacturer Declaration).

Energiekeuzeschakelaar

Cruma Combi E a g b c d e f 230V-

a = Draaischakelaar voor energiekeuze
b = Elektrowerking 230 V, 1800 W
c = Elektrowerking 230 V, 900 W
d = Gaswerking
e = Mengwerking* (gas- en elektrowerking 900 W)
f = Mengwerking* (gas- en elektrowerking1800 W)
g = gele LED brandt „elektrowerking“

* Alleen winterstand! In de zomerstand kiest het toestel automatisch de elektrowerking met het voorgekozen elektrische vermogen van 900 W of 1800 W.

De maximale verwarmingscapaciteit wordt niet vergroot door het inschakelen van de elektrische varmingselementen.

Bedieningspaneel

Cruma Combi h p, r k 60° 40° l o m n 60°

h = Draaiknop voor binnentemperatuur (1 - 5)
k = groene LED brandt „in bedrijf“
groene LED knippert
„naloop“ voor temperatuurverlaging van het toestel is actief
I = Zomerstand (watertemperatuur 40 °C of 60 °C)
m=Winterstand
(verwarmen zonder gecontroleerde watertemperatuur of met leeggemaakte waterinstallatie)
n = Winterstand
(verwarmen met gecontroleerde watertemperatuur)
o = Draaischakelaar „uit'
p = gele LED brandt „boiler opwarmfase“
r = rode LED brandt, rode LED knippert „storing”

De LED's zijn alleen in ingeschakelde toestand zichtbaar.

Binnenthermostaat

Voor het meten van de binnentemperatuur bevindzt zich in het voertuig een externe binnentemperatuurvoeler (s). De positie van de voeler wordt door de voertuigfabrikant, al naargelang voertuigtype individueel afgestemd. Meer informatie vindt u in de gebruiksaanwijzing van uw voertuig.

s = Binnentemperatuurvoeler

De thermostaatinstelling op het bedieningspaneel (1 – 5) moet conform warmtebehoefte en constructie van het voertuig individueel vastgesteld worden. Voor een gemiddelde binnentemperatuur van ca. 23 °C adviseren wij een thermostaatinstelling van ca. 4.

FrostControl

(veiligheids-/aftapkraan)

FrostControl is een stroomloze veiligheids-/aftapkraan. Deze zorgt bij vorstgevaar automatisch voor lediging van de inhoud van de boiler via een aftapaansluiting. Bij overdruk in het systeem volgt automatisch een schoksgewijze drukaanpassing via de veiligheidsklep.

w u t x

t = draaischakelaar stand „in bedrijf“
u = drukknop stand „gesloten“
w = drukknop stand „lediging“
x = aftapaansluiting (naar buiten door de voertuigbodem geleid)

Sluiten van de aftapkraan

Controleren of de draaischakelaar op „in bedrijf“ (stand t) d.w.z. parallel aan de wateraansluiting staat en vastzit.

De aftapkraan sluiten door de drukknop in te drukken. De drukknop moet in stand (u) „gesloten“ vastklikken.

Eerst bij temperaturen van meer dan ca. 7 °C aan het aftapventiel kan dit met een drukknop (positie u) manueel worden gesloten en kan de boiler worden gevuld.

Als toebehoren levert Truma een verwarmingselement (art.-nr. 70070-01) dat in de FrostControl wordt gestoken en met een beveiligingsplaat wordt vastgezet. Dit verwarmingselement verwarmt bij ingeschakelde Combi de FrostControl op ca. 10 °C. Hierdoor kan de boiler, onafhankelijk van de temperatuur in de inbouwruimte, na korte tijd worden gevuld.

Automatisch openen van de aftapkraan

Bij temperaturen onder ca. 3 °C aan het aftapventiel wordt dit automatisch geopend, de drukknop springt er uit (positie w). Het water van de boiler ontwijkt via de ledigingsstomp (x).

Handmatig openen van de aftapkraan

De draaischakelaar 180° draaien tot deze vastklikt, daarbij springt de drukknop naar buiten (stand w). Het water van de boiler loopt via de aftapaansluiting (x) weg.

De aftapaansluiting (x) van de FrostControl moet steeds vrij blijven van verontreinigingen (sneeuwblubber, ijs, bladeren etc.) – om een goede afvoer van het water te garanderen! U kunt in geval van vorstschade geen aanspraak maken op de garantie!

Ingebruikname

Verwarmen is met gas-, elektro- en gemengde werking zowel met als zonder waterinhoud onbeperkt mogelijk.

Controleren of de schoorsteen vrij is. Eventuele afdekkingen altijd verwijderen.

Open de gasfles en de snelsluitkraan in de gastoevoerleiding.

Controleren of de stroombeveiliging op de camping voldoende is voor het vermogen 900 W (3,9 A) of 1800 W (7,8 A) dat op de energiekeuzeschakelaar is ingesteld.

Om oververhitting van de voedingskabel te voorkomen moet de kabeltrommel volledig zijn afgewikkeld.

Zomerstand

(alleen voor boiler)

Met de energiekeuzeschakelaar gas- of elektrowerking instellen. Als de gele LED (g) van de energiekeuzeschakelaar brandt, duidt dit op werking op 230 V.

In de zomerstand is mengwerking (gas en elektra) niet mogelijk. Bij deze instelling kiest het toestel automatisch de elektrowerking met de vooraf gekozen vermogensstanden 900 W of 1800 W.

Draaischakelaar op bedieningspaneel op stand (I – zomerstand) 40 °C of 60 °C zetten. De groene (k) en gele (p) LED branden.

Na bereiken van de ingestelde watertemperatuur (40 °C of 60 °C) schakelt de verwarming uit en dooft de gele LED (p).

Winterstand

- Verwarmen met gecontroleerde watertemperatuur

Met de energiekeuzeschakelaar gas-, elektro- of gemengde werking instellen. Als de gele LED (g) van de energiekeuzeschakelaar brandt, duidt dit op werking op 230 V.

Op het bedieningspaneel de draaischakelaar op gebruiksstand (n) zetten.

Draaiknop (h) op de gewenste thermostaatstand (1 - 5) draaien. De groene LED (k) voor werking brandt en geeft tegelijkertijd de stand van de gekozen binnentemperatuur aan. De gele LED (p) geeft de opwarmfase van het water aan.

Het toestel kiest automatisch de noodzakelijke vermogensstand afhankelijk van het temperatuurverschil tussen de op het bedieningspaneel ingestelde en de bestaande binnentemperatuur. Na het bereiken van de op het bedieningspaneel ingestelde binnentemperatuur schakelt de verwarming terug op de laagste stand en verwarmt de waterinhoud tot 60 °C. Na het bereiken van de watertemperatuur schakelt de verwarming uit en dooft de gele LED (p).

- Verwarmen zonder gecontroleerde watertemperatuur

Met de energiekeuzeschakelaar gas-, elektro- of gemengde werking instellen. Als de gele LED (g) van de energiekeuzeschakelaar brandt, duidt dit op werking op 230 V.

Op het bedieningspaneel de draaischakelaar op gebruiksstand (m) zetten.

Draaiknop (h) op de gewenste thermostaatstand (1 – 5) draaien. De groene LED (k) voor werking brandt en geeft tegelijkertijd de stand van de gekozen binnentemperatuur aan. De gele LED (p – opwarmfase van het water) brandt alleen bij een watertemperatuur onder 5 °C!

Het toestel kiest automatisch de noodzakelijke vermogensstand afhankelijk van het temperatuurverschil tussen de op het bedieningspaneel ingestelde en de bestaande binnentemperatuur. Na het bereiken van de op het bedieningspaneel ingestelde binnentemperatuur schakelt de verwarming uit. De warme-luchtventilator draait met een laag toerental door zolang de uitblaastemperatuur (aan het toestel) hoger is dan 40 °C.

Bij gevulde boiler wordt het water automatisch meeverwarmd. De watertemperatuur is dan afhankelijk van de afgegeven verwarmingscapaciteit en de verwarmingsduur voor het bereiken van de binnentemperatuur.

- Verwarmen met geleegde waterinstallatie

Met de energiekeuzeschakelaar gas- of elektrowerking instellen. Als de gele LED (g) van de energiekeuzeschakelaar brandt, duidt dit op werking op 230 V.

Op het bedieningspaneel de draaischakelaar op gebruiksstand (m) zetten.

Draaiknop h) op de gewenste thermostaatstand (1 – 5) draaien. De groene LED (k) voor werking brandt en geeft tegelijkertijd de stand van de gekozen binnentemperatuur aan. De gele LED (p) brandt alleen bij een temperatuur van het toestel onder 5 °C!

Afhankelijk van de gebruiksstand kiest het toestel automatisch de benodigde vermogensstand overeenkomstig het temperatuurverschil tussen de op het bedieningspaneel ingestelde en de huidige binnentemperatuur. Na het bereiken van de op het bedieningspaneel ingestelde binnentemperatuur schakelt de verwarming uit. De warme-luchtventilator draait met een laag toerental door zolang de uitblaastemperatuur (aan het toestel) hoger is dan 40 °C.

Uitschakelen

Kachel op het bedieningspaneel met draaischakelaar uitschakelen (stand o). De groene LED (k) dooft.

Knippert na het uitschakelen de groene LED (k) dan is een naloop voor de temperatuurverlaging van het toestel actief. Dit stopt na een paar minuten en de groene LED (k) dooft dan.

Bij vorstgevaar moet het water absoluut worden afgetapt!

Sluit de snelsluitkraan in de gastoevoerleiding en draai de gasfles dicht wanneer het toestel gedurende lange tijd niet wordt gebruikt.

Storing gaswerking

Bij een storing in de gaswerking gaat op het bedieningspaneel de rode LED (r) branden.

Mogelijke oorzaken vindt u in de instructies voor het opsporen van fouten.

Terugzetten (storingsreset) vindt plaats door uitzetten – als op het bedieningspaneel geen LED meer knippert – en opnieuw aanzetten van de verwarming.

Als het raam waaraan een vensterschakelaar is gemonteerd, wordt geopend, dan wordt de werking van de kachel onderbroken en gaat de rode LED (r) knipperen. Na sluiten van het raam wordt de werking hervat.

Storing elektrowerking

Bij een storing in de elektrowerking gaat op de energiekeuze- schakelaar de gele controlelamp (g) uit.

Mogelijke oorzaken vindt u in de instructies voor het opsporen van fouten.

Als tijdens werking de stroomvoorziening 230 V slechts voor korte tijd (ca. 1 seconde) wordt onderbroken, dan de verwarming daarna normaal door.

De boiler vullen

Controleren of de draaischakelaar van de aftapkraan (FrostControl) in bedrijf is, d.w.z. parallel aan de wateraansluiting staat en vastgeklikt.

De aftapkraan sluiten door de drukknop in te drukken tot deze vastklikt.

Bij een temperatuur onder ca. 7 °C op de FrostControl pas de kachel uitschakelen om de inbouwruimte en de Control te verwarmen. Na een paar minuten, als de tem- tuur op de FrostControl boven 7 °C is, kan de aftapkraan len gesloten.

Schakel de stroomtoevoer naar de waterpomp in (via hoofdschakelaar of pompschakelaar).

Draai de warmwaterkranen in keuken en badkamer open (mengkranen of kranen met één hefboom stelt u in op de stand „warm”). De armaturen zolang geopend laten tot de boiler door uitpersen van de lucht is gevuld en het water zonder onderbrekingen stroomt.

Wanneer alleen de koudwaterinstallatie zonder boiler wordt gebruikt, zal de boiler toch met water worden ld. Om vorstschade te vermijden moet de boiler via de af- aan geleegd worden, ook als de boiler niet in gebruik is.

Bij aansluiting op een centrale watervoorziening (nationaal of lokaal) moet een waterdrukregelaar worden ge- om te voorkomen dat hogere drukwaarden dan 2,8 bar ooiler kunnen ontstaan.

De boiler aftappe

Stroom voor waterpomp uitschakelen (hoofd- of pompschakelaar).

Draai de warmwaterkranen in keuken en badkamer open.

Voor de controle van het afgevoerde water een geschikte bak (10 liter) onder de aftapaansluiting (x) van de aftapkraan (FrostControl) zetten.

Draaischakelaar van de aftapkraan 180° draaien tot deze vastklikt, daarbij springt de drukknop naar buiten en gaat de aftapkraan open.

Controleren of de waterinhoud van de boiler (10 liter) volledig via de aftapkraan in de bak is geledigd.

U kunt in geval van vorstschade geen aanspraak maken op de garantie!

Onderhoud

Voor onderhouds- en reparatiewerkzaamheden mogen uitsluitend originele reserveonderdelen van Truma gebruikt worden.

Voor de reiniging, ontkieming en het onderhoud van de boiler raden wij het systeemonderhoud van Truma aan. Andere producten – in het bijzonder chloorhoudende producten – zijn ongeschikt.

De chemische methode ter bestrijding van micro-organismes in het toestel kan extra worden ondersteund door het water in de boiler regelmatig tot 70 °C te verwarmen.

Daarvoor moet u de energiekeuzeschakelaar op gaswerking (d) zetten.

Draaischakelaar op bedieningspaneel op stand (l - zomerstand) 60 °C zetten. De groene (k) en gele (p) LED branden.

Zodra het water in de boiler een temperatuur van 60 °C heeft bereikt, schakelt de brander uit en dooft de gele LED (p). Het toestel moet minstens 30 minuten ingeschakeld blijven en er mag geen warm water worden gebruikt. De restwarmte in de warmtewisselaar verwarmt het water tot 70 °C.

Zekering 12 V

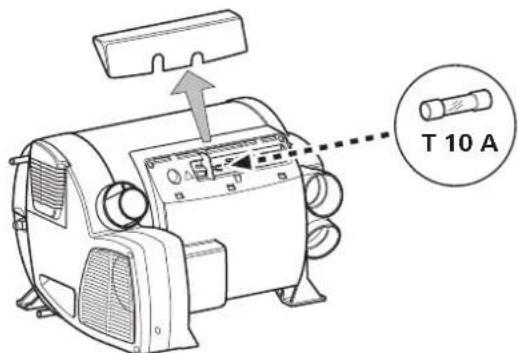

De toestelzekering bevindt zich op de elektronica onder de aansluitafdekking. Toestelzekering alleen door een gelijke zekering vervangen.

Toestelzekering: 10 A – trage – (T 10 A)

T 10 A

Zekering 230 V

De toestelzekering en netaansluitkabels mogen uitsluitend door een erkende vakman vervangen worden!

Voor het openen van het elektronicadeksel moet het toestel met alle polen van het net losgekoppeld worden.

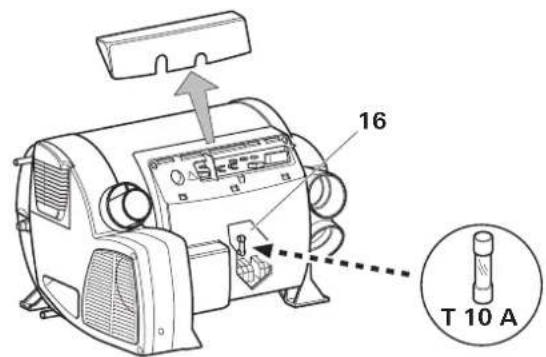

De toestelzekering bevindt zich op de vermogenselektronica (16) onder het elektronicadeksel.

Deze toestelzekering voor zwakstroom mag uitsluitend vervangen worden door een toestelzekering van hetzelfde type: 10 Å, traag, uitschakelvermogen „H”.

De verwarmingswerking 230 V heeft een mechanische oververhittingsschakelaar. Wordt bijv. tijdens de werking of tijdens de nalooptijd de stroomvoorziening 12 V onderbroken, dan kunnen de in het toestel bestaande temperaturen de oververhittingszekering activeren.

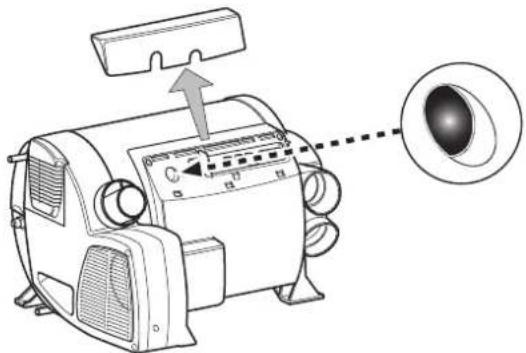

Voor het terugzetten van de oververhittingszekering de kachel laten afkoelen, de aansluitafdekking weghalen en op de rode knop (resetknop) drukken.

Afvalverwerking

Het toestel moet volgens de administratieve bepalingen van het respectievelijke land van gebruik verwijderd worden. Nationale voorschriften en wetten (in Duitsland is dit bijv. de Altfahrzeug-Verordnung) moeten in acht worden genomen.

In andere landen moeten de daar geldende voorschriften in acht worden genomen.

Technische gegevens

vastgesteld conform EN 624 resp. Truma keuringsvoorwaarden

Apparaatcategorie

I_3 B/P volgens EN 437

Gassoort

Vloeibaar gas (propaan / butaan)

Bedrijfsdruk

30 mbar (zie typeplaatje)

Waterinhoud

10 liter

Opwarmtijd van ca. 15 °C tot ca. 60 °C

Boiler ca. 20 min. (gemeten volgens EN 15033)

Kachel + boiler ca. 80 min.

Pompdruk

max. 2,8 bar

Systeemdruk

max. 4,5 bar

Nominaal verwarmingsvermogen

Hoeveelheid getransporteerde lucht

(vrij uitblazend zonder warmeluchtbuis)

Combi 4 E: met 3 uitlaatopeningen voor warme lucht max. 249 m³/h met 4 uitlaatopeningen voor warme lucht max. 287 m³/h

Combi 6 E: met 4 uitlaatopeningen voor warme lucht max. 287 m³/h

Stroomverbruik bij 12 V

Kachel + boiler

Combi 4 E: Voor korte duur max. 5,6 A (gemiddelde opgenomen stroom 1,1 A)

Combi 6 E: Voor korte duur max. 5,6 A (gemiddelde opgenomen stroom 1,3 A)

Opwarming boiler maximaal 0,4 A

Ruststroom ca. 0,001 A

Warmte-element FrostControl (optioneel): maximal 0,4 A

Stroomverbruik bij 230 V

3,9 A (900 W) of 7,8 A (1800 W)

Gewicht (zonder waterinhoud)

Verwarmingstoestel: 15,1 kg

Verwarmingstoestel met periferie: 15,6 kg

Technische wijzigingen voorbehouden!

Afmetingen

450 mm

510 mm 300 mm

Accessoires

Truma-tijdschakelaar ZUCB, incl. verbindingskabel van 3 m (art.-nr. 34043-01). Verlengkabel 6 m voor de tijdschakelaar ZUCB (art.-nr. 34301-03).

Verwarmingselement voor FrostControl met aansluitkabel 1,5 m en beveiligingsplaat (art.-nr. 70070-01).

Standaard levert Truma bij elk bedieningspaneel / elke tijd- schakelklok een passend afdekraampje in de kleur agaat- grijs. Als speciaal toebehoren zijn bovendien nog andere afdekraampjes in de kleuren zwart, beige, platina en goud verkrijgbaar.

Passend bij de bedieningspanelen of de tijdschakelklok zijn de in 8 verschillende kleuren verkrijgbare zijdelen een optisch aantrekkelijke afwerking.

Neem hiervoor a.u.b. contact op met uw speciaalzaak.

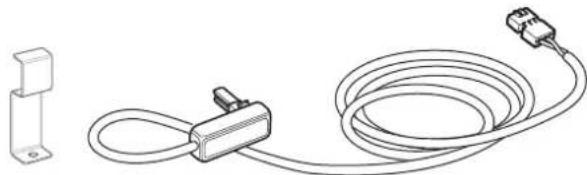

Bevestigingsklem, 1 stuk (art.-nr. 34000-65900).

Voor de montage van verschillende Truma bedieningspanelen na elkaar.

Andere toebehoren (zonder afbeelding) voor bedieningspaneel:

- bedieningspaneelkabel 6 m (art.-nr. 34020-21400)

- koppeling (art.-nr. 34020-21500)

- verlengkabel 3 m incl. koppeling (art.-nr. 34301-02)

- verlengkabel 6 m incl. koppeling (art.-nr. 34301-01)

Fout Oorzaak Verhelpen

Er licht geen LED op, het apparaat is ingeschakeld en de bedrijfsspanning ligt aan.	- De uitzteer (schaningsstect) door uitschakelen, 5 se- geblokkeerd, bijv. na een onder- breking van de stroomtoevoer.	- Conden wachten en opnieuw inschakelen.
Na inschakelen (winter- en zomerstand) brandt geen LED.	- Geen bedrijfsspanning.	- Accuspanning 12 V controleren, zonodig opladen. - Alle elektrische steekverbindingen controleren.
	- Toestel- of voertuigzekering defect.	- Toestelbeveiliging van toestel en voertuig controle- ren en eventueel vernieuwen (zie zekeringen).
Na het inschakelen brandt de groene LED, maar de kachel brandt niet.	- Deningestepalatumpaet het bedieningspaneel hoger het bedieningspaneel is lager dan de binnentemperatuur.	- Zetteringsteleveratumperpaherbedieningspaneel hoger zetten.
Na het inschakelen van de ver- warming licht de groene LED op en
- de rode LED knippert met 5 Hz,	- Venster boven de schoorsteen open (vensterschakelaar).	- Venster sluiten.
	- Onderspanning.	- Batterij opladen, evt. verouderde batterij vervangen.
	Accuspanning te laag < 10,0 V.	- Bedrijfsspanning 230 V opnieuw inschakelen.
	- Geen 230 V bedrijfsspanning.	- Zekering 230 V vernieuwen.
	- Zekering 230 V defect.	- Overhittingsschakelaar is geactiveerd.
	- Overhittingsschakelaar is geactiveerd.	- Overhittingsszekering terugzetten. Kachel laten afkoelen, de aansluitafdekking weghalen en de resetknop indrukken.
- de rode LED knippert met 1 Hz,	- Dreigende onderspanning.	- Accu laden!
	Accuspanning te laag < 10,4 V.
- de rode en de gele LED knip- peren afwisselend met 1 Hz.	- Dreigende onderspanning bij het verwarmen van de water- inhoud.	- Accu laden!
	Accuspanning te laag < 10,4 V.
Na het inschakelen van de kachel brandt de groene en knippert de rode LED.	Elektronica is defect.- Neem contact op met het Truma servicecentrum.-
Ca. 30 sec. na het inschakelen van de kachel gaat de rode LED branden.	- Gasfles of snelsluitende klep in de gastoevoerleiding gesloten.	- Gastoevoer controleren en kleppen openen.
	- Verbrandingsluchttoevoer c.q. uitlaatgasafvoer gesloten.	- Openingen controleren op verontreinigingen (sneeuwblubber, ijs, bladeren etc.) en deze eventueel verwijderen.
Kachel schakelt na een lange werkingstijd uit op storing.	- Zomermodus met leeg waterreservoir.	- Toestel uitschakelen en laten afkoelen. Boiler met water vullen.
	- Uitlaatopeningen warme lucht geblokkeerd.	- Controle van de afzonderlijke uitlaatopeningen.
	- Circulatieaanzuiging geblokkeerd.	- Blokkade in de Circulatieaanzuiging verwijderen.
	- Gasdrukregelaar bevroren.	- Regelaarverwarming (EisEx) gebruiken.
	- Butaanaandeel in de gasfles te hoog.	- Propaan gebruiken (met name bij temperatu- ren beneden 10 °C is butaan niet geschikt voor verwarmen).
De groene en rode LED knippe- ren (met 5 Hz) na het uitschake- len van de verwarming.	- Toestel is bij storing uitgeschakeld. Naloop voor tempera- tuurverlaging van het toestel is actief.	- Naloop schakelt na enkele minuten uit. Pas daarna is terugzetten (storingsreset) door uitschakelen en opnieuw inschakelen mogelijk.
Groene LED knippert (met 5 Hz) na het uitschakelen van de verwarming.	- Naloop voor temperatuurverla- ging van het toestel is actief.	- Geen fout. Naloop schakelt na ca. 5 minuten uit.

Fout Oorzaak Verhelpen

Watervoorziening

Na het uitschakelen van de kachel gaat de aftapkraan (FrostControl) open.	– Kachelschakel bij aftapkraan onder ca. 3 °C.	onder ca.3 °C gaat de aftapkraan automatisch open! Zonder verwarming kan de aftapkraan pas bij temperaturen vanaf ca. 7 °C weer worden gesloten!– Verwarmingselement voor FrostControl gebruiken.
De aftapkraan (FrostControl) kan niet meer worden gesloten.	– Temperatuur bij aftapkraan onder ca. 7 °C.– Draaischakelaar staat niet op „in bedrijf”.	– Kachel inschakelen. Zonder verwarming kan de aftapkraan pas bij temperaturen vanaf ca. 7 °C weer worden gesloten!– Draaischakelaar van aftapkraan op „in bedrijf“ zetten aansluitend op de drukknop drukken tot deze vastklikt.
Water stroomt schoksgewijze uit de afvoeraansluiting van de FrostControl.	Waterdruk te hoog. – Pompdruk controleren (max. 2,8 bar). Bij aansluiting op een centrale watervoorziening (land- resp. city-aansluiting) moet een drukregelaar gebruikt worden, deze voorkomt, dat hogere drukken dan 2,8 bar in de boiler kunnen optreden.

Als deze maatregelen niet tot opheffen van de storing leiden, neem dan contact op het Truma servicecentrum.

Conformiteitsverklaring

1. Stamgegevens van de fabrikant

2. Identificatie van het apparaat

Type / uitvoering:

LPG-combiverwarmingstoestel / Combi 4 (E), Combi 6 (E)

3. Voldoet aan de voorschriften in de volgende EG-richtlijnen

3.1 Gastoestellenrichtlijn 90/396/EEG
3.2 Laagspanningsrichtlijn 2006/95/EG
3.3 Richtlijn 2001/56/EG, 2004/78/EG, 2006/119/EG betreffende verwarmingstoestellen
3.4 Richtlijn voor radio-ontstoring van motorvoertuigen 72/245/EEG (met aanvullingen)
3.5 Elektromagnetische compatibiliteit 2004/108/EG
3.6 Richtlijn 2000/53/EG betreffende oude voertuigen
3.7 Drinkwaterrichtlijn 98/83/EEG

en draagt de typegoedkeuringsnummers e1 03 5020

Combi 4 (E): e1 00 0193, E1 122R-00 0193

Combi 6 (E): e1 00 0194, E1 122R-00 0194

en het CE-teken met het CE-productidentificatienummer CE-0085BS0085.

4. Basis van het conformiteitbewijs

EN 624, EN 15033; EN 298, 2001/56/EG, 2004/78/EG, 2006/119/EG; 2004/104/EG, 2005/83/EG, 2006/28/EG; 2000/53/EG; 2006/95/EG; 2004/108/EG; EN 60335-1, EN 60335-2-21; EN 60335-2-30; DIN 2001-2; DVGW W270, KTW.

5. Controlerende instantie

DVGW, Kraftfahrt-Bundesamt (Duitse overheidsdienst voor mobiliteit en vervoer)

6. Gegevens over de functie van de ondertekenaar

Handtekening: Dr. Andreas Schmoll

Bedrijfsleiding techniek

Putzbrunn, 19 augustus 2009

Garantieverklaring van de fabrikant Truma

1. Gevallen waarin op garantie aanspraak kan worden gemaakt

De fabrikant biedt garantie voor defecten aan het toestel die worden veroorzaakt door materiaal- of fabricagefouten. Daarnaast blijven ook de bij de wet bepaalde voorwaarden voor aanspraak op garantie van kracht.

Er kan geen aanspraak op de garantie worden gemaakt:

• Voor aan slijtage onderhevige onderdelen en natuurlijke slijtage,
• door gebruik van andere dan originele Truma onderdelen in de apparaten en bij gebruik van ongeschikte gasdrukregelaars,
• indien de inbouw- en gebruiksaanwijzingen van Truma niet werden aangehouden,
• als gevolg van ondeskundig gebruik,
• als gevolg van een ondeskundige transportverpakking.

2. Omvang van de garantie

De garantie geldt voor defecten in de zin van punt 1, die binnen de 24 maanden na het sluiten van de verkoop-overenkomst tussen de verkoper en de eindgebruiker onstaan. De fabrikant zal dergelijke gebreken alsnog verhelpen, d.w.z. naar eigen keuze herstellen of voor een vervangende levering zorgdragen. Indien de fabrikant dit onder garantie verhelpt, begint de garantietermijn voor het gerepareerde of vervangen onderdeel niet opnieuw, maar valt het verder onder de oude garantietermijn. Andere aanspraken, met name vervanging bij schade voor de koper of derden is uitgesloten. De voorschriften van de wet op produkt-aansprakelijkheid blijven onverminderd gelden.

De kosten voor het beroep dat op de eigen service-afdeling van Truma wordt gedaan om een defect te herstellen dat onder de garantie valt, met name transport-, verplaatsings-, arbeids- en materiaalkosten, worden door de fabrikant gedragen, als de service-afdeling in Duitsland wordt ingezet. Werkzaamheden van de afdeling klantenservice in andere landen vallen niet onder de garantie.

Bijkomende kosten voor extra in- en uitbouwwerkzaamheden aan het toestel (bijv. demontage van meubel- of carrosserie-onderdelen) vallen niet onder de garantie.

3. Indienen van garantieclaim

Het adres van de fabrikant luidt: Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun-Straße 12, 85640 Putzbrunn.

In Duitsland moet bij storingen in principe het Truma servicecentrum worden gewaarschuwd; in andere landen staan de bestaande servicepartners tot uw beschikking (zie Truma Serviceblad of www.truma.com). Klachten moeten ander omschreven worden. Verder moet het serienummer van het toestel evenals de aanschafdatum worden aangegeven.

Om de fabrikant in staat te stellen, te controleren of er sprake is van een geval dat onder de garantie valt, moet de consument het toestel voor zijn risico naar de fabrikant brengen of naar deze opsturen. Bij schade aan verwarmingselementen (warmtewisselaars) moet ook de gasdrukregelaar worden meegestuurd.

Bij opsturen naar de fabriek dient het toestel als vrachtgoed verzonden te worden. Indien het geval onder de garantie valt, draagt de fabriek de transportkosten resp. kosten van opsturen en terugsturen. Als niet op garantie aanspraak kan worden gemaakt, informeert de fabrikant de klant hierover en geeft aan welke kosten niet voor rekening van de fabrikant zijn. Bovendien zijn in dit geval de verzendkosten voor rekening van de klant.

NL In Duitsland moet bij storingen in principe het Truma servicecentrum worden gewaarschuwd; in andere landen staan de bestaande servicepartners tot uw beschikking (zie Truma Serviceblad of www.truma.com).

Voor een snelle bediening dient u apparaattype en fabrieksnummer (zie typeplaat) gereed te houden.
