| Producttype | 4-in-1 modulair benzine gereedschap |
| Merk | Florabest |
| Model | FBK 4 A1 |
| Categorie | Zaag (takkenzaag, heggenschaar, bosmaaier) |
| Motor | 2-takt, luchtgekoeld, verchroomde cilinder |
| Cilinderinhoud | 42,7 cm³ |
| Maximaal vermogen | 1,35 kW / 1,85 pk |
| Maximaal motortoerental | 9200 tpm (afhankelijk van accessoire) |
| Gewicht motorunit (lege tank) | Ongeveer 5,6 kg |
| Gewicht heggenschaar (bedrijfsklaar) | Ongeveer 2,24 kg |
| Gewicht takkenzaag (bedrijfsklaar) | Ongeveer 1,6 kg |
| Snijlengte (heggenschaar) | 425 mm |
| Snijlengte (takkenzaag) | Ongeveer 260 mm |
| Snijcirkel (3-tands mes) | 25,5 cm |
| Snijcirkel (draadspoel) | 43 cm |
| Inhoud benzinetank | 1200 cm³ |
| Inhoud kettingolietank | 140 cm³ |
| Brandstofmengsel | Loodvrije benzine / 2-takt olie, 40:1 |
| Ontstekingstype | Elektronisch |
| Bougie | TORCH L7RTC |
| Gegarandeerd geluidsvermogensniveau (LWA) | 114 dB(A) |
| Inbegrepen accessoires | Heggenschaar, takkenzaag, draadspoel, 3-tands mes, stok, draaggordel, beschermingen, gereedschap |
| Garantie | 3 jaar |
Veelgestelde vragen - FBK 4 A1 FLORABEST
Gebruikersvragen over FBK 4 A1 FLORABEST
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Zaag in PDF-formaat gratis! Vind uw handleiding FBK 4 A1 - FLORABEST en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. FBK 4 A1 van het merk FLORABEST.
GEBRUIKSAANWIJZING FBK 4 A1 FLORABEST
Semi Uguzlu (Kwaliteitsmanager), verklaart de volgende conformiteit conform de EU-richtijn en normen voor articlel: Beschermingsbril QB1207
F1
Vertaling van de originele gebruiksaanwijzing
Voor gebruik van de machine zorgvuldig lezen!
FR BE
OUTIL MODULABLE À ESSENCE 4 EN 1
Vouw voor het lezen de beiden paginga's met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.
DE AT CH
NL / BE Vertaling van de originele gebruiksaanwijzing Pagina 37
Gebruik in overeenstemming met bestemming 38
Ultrusting 38
Inhoud van het pakket. 39
Veiligheidsvoorschriften. 41
Veiligheidsvoorschriften voor werken met heggenscharen. 41
Aanvullende veiligheidsvoorschriften voor heggenscharen. 42
Veiligheidsvoorschriften voor werken met hoogsnoeiers 43
Voorzorgsmaatregelen gegen terugslag 43
Veiligheidsvoorschriften voor werken met draadspoelen 44
Veiligheidsvoorschriften voor werken met messen. 44
Veiligheidsvoorzieningen. 45
Vór de ingebruikname 45
Ronde handgreep monteren 45
Snelopeningsmechanisme monteren 45
Harnas bevestigen / monteren 45
Heggenschaar monteren. 46
Heggenschaard demonteren. 46
Kantelen van de heggenschaar. 46
Zaagketting en zwaard monteren 46
Zaagketting demonteren 46
Zaagketting spannen en controlleren. 46
Kettingsmering. 46
Zaagketting slijpen 46
Verlengstuk monteren 46
Beschemkap monteren/demonteren 47
Mes monteren/ervangen. 47
Draadspoel monteren/ervangen. 47
Harnas omdoen. 47
Maaihoogte instellen. 47
Brandstof en olie 47
Ingebruikname 48
Starten bij koude motor 48
Starten bij warme motor 48
Werken met de heggenschaar 49
Snoeitechnieken. 49
Werken met de hoogsnoeier. 49
Zaagtechnieken. 49
Veiligwerken. 49
Transport
Reinigen 49
Onderhoud 50
Opslag en transport 50
Problemen oplossen 51
Motorunit. 51
Hoogsnoeier 51
Heggenschaar. 51
Onderhoudsintervallen 51
Hoogsnoeier 51
Heggenschaar. 51
Bestelling van verrangingsonderdelen 51
Afvoeren
Appendix 52
Garantie 52
Service. 52
Importeur. 52
Vertaling van de oorspronkelijke conformiteitsverklaring. 53

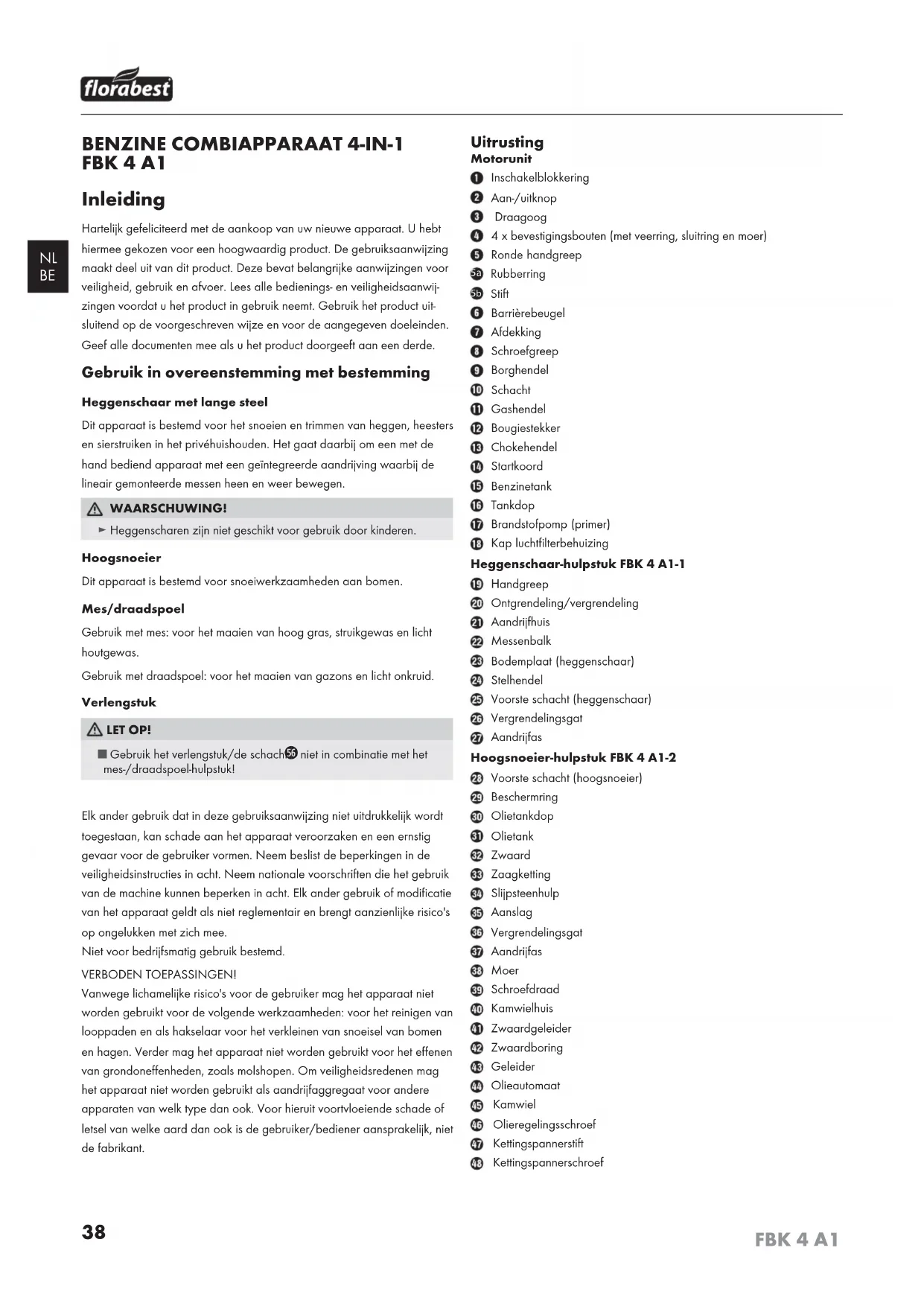

Hartelijk gefeliciteerd met de aankoop van uw nieuwe apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen vooreiligheid, gebruik en afvoer. Lees alle bedienings- eneiligheidsaanwijzingen voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product doorgeeft aan een derde.
Gebruik in overeenstemming met bestemming
Heggenschaar met lange steel
Dit apparaat is bestemd voor het snoeien en trimmen van heggen, heesters en sierstruiken in het privéhuishouden. Het gaat waar bij om een met de hand bediend apparaat met een geintegreerde aandrijving waar bij de linair gemonteerde messenBeen en weer bewegen.
WAARSCHUWING!
Heggenscharen zichn nicht geschickt voor gebruik door kinderen.
Hoogsnoeier
Dit apparatus is bested voor snoeierkzaamheden aan bomen.
Mes/draadspoel
Gebruik met mes: voor het maaien van hoog gras, struikgewas enlicht houtgewas.
Gebruik met draadspoel: voor het maaien van gazons enicht onkruid.
Verlengstuk
LET OPI!
Gebruik het verlangstuk/de schach56 Niet in combinatie met het mes-/draadspoel-hulpstuk!
Elk ander gebruik dat in deze gebruiksaanwijzing Niet uitdrukkelijk worden toegestaan, kan schade aan het apparaat veroorzaken en een ernstig gevaar voor de gebruiker vormen. Neem beslilde beperkingen in deeiligheidsinstructies in acht. Neem nationale voorschriften die het gebruik van de machine kuren beperken in acht. Elk ander gebruik of modificatie van het apparaat geldt als Niet reglementair en brengt aanzienlijke risico's op ongelukken met zich mee.
Niet voor bedrijsmatig gebruik bestemd.
VERBODENTOEPASSINGENI
Vanwege lichamelijke risico's voor de gebruiker mag het apparaat Niet worden gebruikt voor de volgende werkzaamheden: voor het reinigen van looppaden en als hakselaar voor het verkleinen van sneeilen van bomen en haregen. Verder mag het apparaat Niet worden gebruikt voor het effenen van grondoneffenheden, zoals molshopen. Om veiligheidsredenen mag het apparaat Niet worden gebruikt als aandrijfaggregaat voor andere apparaten van welk type dan ook. Voor hieruit voortvloeendiene schade of letsel van welke aard dan ook is de gebruiker/bediener aansprakelijk, Niet de fabrikant.
Ultrusting
Motorunit
1 Inschakelblokkering
Aan/uiknop
Draagoog
4x bevestigingsbouten (met veerring, sluitring en moer)
5 Ronde handgreep
53 Rubberring
5b Stift
6 Barrierebeugel
7 Afdekking
Schroefgreep
Borghendel
10 Schacht
Gashendel
12 Bougiestekker
13 Chokehendel
14 Startboard
15 Benzinetank
16 Tankdop
17 Brandstofpomp (primer)
13 Kap luchtfilterbehuiizing
Heggenschaar-hulpstuk FBK 4 A1-1
Handgreep
20 Ontgrendeling/vergrendeling
2 Aandrijfuis
2 Messenbalk
Bodemplaat (heggenschaar)
24 Stelhendel
Voorste schacht (heggenschoar)
26 Vergrendelingsgat
Aandrijfas
Hoogsnoeier-hulpstuk FBK 4 A1-2
Voorste schacht (hoagsnoeier)
25 Beschermring
Olietankdop
Olietank
Zwaard
Zaogketting
Slijpsteenhulp
Aanslag
56 Vergrendelingsgat
Aandrifas
Moer
39 Schroefdraad
40 Kamwiehluis
Zwaardgeleider
Zwaardboring
43 Geleider
4 Olieautomaat
45 Kamwiel
46 Olieregelingsschroef
47 Kettingspannerstift
48 Kettingspannerschoef
Draadspoel/mes-hulpstuk FBK 4 A1
4 x bouten (met veerring, sluitring en moer)
50 Beschermkap
3-tands snijmes
Draadspoel met snijdraad
Voorste schacht (draadspoel/3-tands snijmes)
4 Vergrendelingsgat
5 Aandrijfas
Verlengstuk
56 Schacht
57 Schroefgreep
Borghendel
9 Afdekking
60 Vergrendelingsgat
Aandrijfas
Accessoires
Harnas
Beschemkoker zwaard
64 Beschermokerkelting
Bio-kettingolie
66 Mengfles olie/benzine
67 Veiligheidsbril
68 Inbussleutel M4
69 Inbussleutel M5
Steeksleutel SW 8/10
Bougiesleutel/sleufschroevendraier
7 Gereedschapstas
Moer M10 (linkse schroefdraad)
74 Afdekking drukplaat
Druklapat
Meeneemschijf
Inhoud van het pakket
1 motorunit
1 heggenschaar-hulpstuk FBK 4 A1-1 (hierna "heggenschaar" genoemd)
1 hoogsnoeier-hulpstuk FBK 4 A1-2 (hierna "hoogsnoeier" genoemd)
1 draadspoel/mesh-hulpstuk FBK 4 A1
1 verlengstuk
1 handgreep met barrierebeugel
1 draadspoel met snijdraad
1 3-tands snijmes
1 harnas
1 beschemkoker ketting
1 beschemkoker zwaard
1 mengfles olie/benzine
1 100 ml bio-kettingolie
1 gereedschapstas
1 inbussleutel M4
1 inbussleutel M5
1 bougiesleutel/sleufschroevendraier
1 steelsleutel SW 8/10
1 veiligheidsbril
1 gebruiksaanwijizing
Technische gegevens
Motorunit:
Motortype: 2-taktmotor, luchtgekoeld, chromocilinder
Motorvermogen (max.): 1,35 kW / 1,85 PK
Cylinderinhoud: 42,7cm^3
Stationair toerental motor: 3000 min
Max.toerental motor
met 3-tands snijmes: 9200 min
metdraadspoel: 8700 min
met kettingzaag: 9200 min
met heggenschaar: 9200 min
Max. snijnselheid
met 3-tands snijmes: 6900 min
metdraadspoel: 6525 min
met kettingzaag: 20 m/s
met heggenschaar: 1550 min
Aandrijving: Centrifugaalkoppeling
Gewicht:
(lege tank): ca. 5,6 kg
Tankinhoud: 1200 cm³
Bougie: TORCH L7RTC
Brandstofverbruik bij
max.motorvermogen: 0,6kg/u
Specifiek
brandstofverbruik
bij max. motorvermogen: 446 g/kWh
Heggenschaar: FBK 4 A1-1
Snoeilengte: 425 mm
Tandafstand: 20 mm
Gewicht
[bedrijsfkaar]: ca. 2,24 kg
Hoogsnoeier: FBK 4 A1-2
Aanbevolen vulhoeveelheid
olietank: 140~cm^3
Snoeilengte: ca. 260 mm
Zwaard: Oregon type 100SDEA318
Draadspoel met snijdraad (IAN 110011):
Maicirkel draad 43 cm
Draadlength: 8,0m
Draad-0: 2,0mm
3-tands snijmes (IAN 110011):
Geluids-en trillingsgegevens:
Meetwaarde voor geluid vastgesteld conform ISO 22868,
EN ISO 10517. Het A-gewogen geluidsniveaua bedraagt gemiddeld:
Heggenschaar:
Geluidsdrukniveau EA 98,79
Onzekerheid KwA 2,5
Geluidsvermögensniveau Lw: 109,53 dB(A)
Gegarandeerd geluidsvermögens niveau L_WA 114 dB(A)
Onzekerheid Kwa: 2,5
Hoogsnoeier:
Geluidsdrukniveau L97,06
Onzekerheid Kwa: 2,5
Geluidsvermögensniveau: 110,87
Onzekerheid Kwa: 2,5
Draadspoel/3-tands snijmes:
Geluidsdrukniveau 97,64
Onzekerheid KpA: 2,5
Geluidsvermögensniveau Lw: 111,27 dB(A)
Onzekerheid Kw: 2,5
Jg gehoorbescherming om gehoorschade te voorkomen!
Trillingswaarden (vectorsom van drie richtingen) vastgesteld conform EN ISO 11806-1, EN ISO 10517, EN ISO 11680-1:
Heggenschaar:
Trilling bij voorste handgreep: Trillingssemissiewaarde
$$ a _ {h, D} = 4, 1 8 2 \mathrm {m} / \mathrm {s} ^ {2} $$
Onzekerheid K = 1,5m/s^2
Trilling bij achefterste handgreep: Trillingsemissiewaarde
$$ a _ {h, D} = 9, 6 9 5 \mathrm {m} / \mathrm {s} ^ {2} $$
Onzekerheid K = 1,5m/s^2
Hoogsnoeier:
Trilling bij voorste handgreep: Trillingsemissiewaarde
$$ a _ {h, D} = 3, 8 5 5 \mathrm {m} / \mathrm {s} ^ {2} $$
Onzekerheid K = 1,5m/s^2
Trilling bij achefterste handgreep: Trillingsemissiewaarde
$$ a _ {h, D} = 7, 5 9 0 \mathrm {m} / \mathrm {s} ^ {2} $$
Onzekerheid K = 1,5m/s^2
Draadspoel:
Trilling bij voorste handgreep: Trillingsemissiewaarde
$$ a _ {b D} = 4, 8 6 4 \mathrm {m} / \mathrm {s} ^ {2} $$
Onzekerheid K = 1,5m / s^2
Trilling bij achefterste handgreep: Trillingsemissiewaarde
$$ a _ {h, D} = 9, 7 5 0 \mathrm {m} / \mathrm {s} ^ {2} $$
Onzekerheid K = 1.5m / s^2
3-lands snijmes:
Trilling bij voorste handgreep: Trillingssemissiewaarde
$$ a _ {h, D} = 4, 6 2 2 \mathrm {m} / \mathrm {s} ^ {2} $$
Onzekerheid K = 1,5m/s^2
Trilling bij achefterste handgreep: Trillingsemissiewaarde
$$ a _ {h, 0} = 7, 7 0 8 \mathrm {m} / \mathrm {s} ^ {2} $$
Onzekerheid K = 1,5m/s^2
OPMERKING
Het hier aangegeven trillingsniveau is gemeten conform een in EN ISO 11806-1, EN ISO 10517, EN ISO 11680-1 genormeer de meetprocedure en kan worden gebruikt voor apparaatvergelijking.
(A) De vermelde trilingsemissiewarde kan ook gebrukt worden voor de voerloigne boerdordeling van de blootstelling.
dB
WAARSCHUWING!
Het trillingsemmissieneau is afhankelijk van het gebruik en kan in bepaalde geallen hoger zich dan de in deze aanwijzingen aangegeven waarde. De trillingsbelasting kan worden anderschat wanner het apparaat regelmatig op een dergelijk manier worden gebruikt.
dB(A) Voor een nauwkeurige beoordeling van de trillingsbelasting tijdens en bepaalde werkperiode要去en ook de tijden worden meegere-kend waarin het apparaat isuitgeschakeld, of wel loopt, maar nicht wordt gebruikt. Dit kan de trillingsbelasting over de totale werkperi- duidelijk verminderen.
WAARSCHUWING!
■ Verminder ook de trillingsrisico's, bijv. het risico van "dode vingers", door waak werkpauzes te nemen waar u bijv. uw handen gegen elkaar aan writt!
dB
Betekenis van de aanwijzingsplaatjes op de motorunit:
Waarschuwing! Lees voorafgaand aan ingebruikname de gebruiksaanwijzing!
Draag veiligheidshandschoenen!
Draag veiligheidsschoenen!
Draag gehoorbescheming!
Draag een veiligheidshelm!
Draag een veiligheidsbrill
Let op, hete onderdelen. Afstand houden!
Betekenis van de aanwijzingsplaatjes op de heggenschaar:
Levensgevaar door een elektrische schok! Houd een minimale afstand van 10m tot bovengrondse leidingen aan.
Let op! Afvallende voorwerpen.
In het bijzonder bij werk boven hoofdhoogte.
Let op! Letselgevaar door bewegende messen.
Afstand houden!
Betekenis van de aanwijzingsplaatjes op de hoogsnoeier:
Levensgevaar door een elektrische schok! Houd een minima afstand van 10m tot bovengrondse leidingen aan.
Beschem het apparaat gegen regen en vocht!
Let op! Afvallende voorwerpen. In het bijzonder bij werk boven hoofdhoogte.
Let op! Letselgevaar door bewegende messen.
Betekenis van de aanwijzingsplaatjes op het draadspoel-/ mes-hulpstuk:
Let op! Linkse schroefdraad.
Beschem het apparaat gegen regen en vocht!
Let op wegsglingerde delen!
Pas op terugslag!
Voorzichtig! Letselgevaar door draaiend mes! Houd handen en voeten op afstandl
Voorzichtig - benzine is extreem licht ontvlambaar!
Explosiegevaar! Mors geen brandstoff!
Schakel het apparaatuit en trek de bougiestekker los voordat u onderhoudswerkzaamheden verricht!
Let op! Verstikkingsgevaar!
Voorzichtig! Giffige CO-dampen (koolmonoxidedampen)! Gebruik het apparaat Niet in gesloten ruimtes!
Waarschuwing! Gebruik in geen geval cirkelzaagbladen als mes.
Vul om de 20 bedrijfsuren een beetje vet bij (aandrijfvet)
De afstand:tussen de machine en derden moet minstens 15 meter bedragen!
Snijgereedschap (mes / snijdraad) loopn!
Let op, hete onderdelen. Afstand houden!
Indicatie van het geluidsvermogensniveau LWA in dB.
Vuur, openlicht en roken verboden!
Veiligheidsvoorschriften
BELANGRIJK! VOOR GEBRUIK ZORGVULDIG LEZEN. BEWAREN VOOR UW ADMINISTRATIE.
Veiligheidsvoorschriften voor werken met heggenscharen
OPMERKING
De heggenschaar wordt volledig gemonteerd geleverd.
In deze handleiding en op de uivouvagina staan afbeeldingen voor instelling en gebruik van de heggenschaar, de bedieningselementen ervan, onderhoud en smering door de gebruiker.
Aanwijzingen voor werkhouding (zie uivvouwpagina).
Aanwijzingen voor bedieningselementen (zie uivvouwpagina).
Aanwijzingen voor veilige omgang met brandstof (zie hoofdstuk "Voorbereiding" punf).
Aanwijzingen voor aanbevolen verranging of reparatie van onderdelen, de klantenservice en specificaties van te gebruiken verwangingsonderdelen, voor zover die de gezondheid eneiligheid van de gebruiker betreffen, vindt u in deze handleiding.
Een uitleg van alle voor de heggenschaar gebruekte grafische symbolen, gegevens, kenmerken en technische gegevens, alsmede de handelwijze bij ongevallen en storingen, vindt u in deze handleiding.
Geblokkeerd werktuig: verwijder het vastzittende materiaaluit demessenbalk 2.
WAARSCHUWING!
■ Kinderen mogen de heggenschaar nooit gebruiken.
Wees altijd alert, let erop wat u doet en gebruik uw gezond verstand bij het werken met het apparaat. Gebruik het apparaat Niet als u ziek of moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid kan bij het gebruik van het apparaat al tot ernstig letsel leiden.
Voorkom verkeerde toepassingen, gebruik de machine uitsluitend zoals beschreiben onder "Gebruik in overeenstemming met bestemming".
Maak u vertrouwd met de gebruiksaanwijzing voordat u het t bedient.
Voorbereiding
a) DEZE HEGGENSCHAAR KAN ERNSTIG LETSEL VEROORZAKEN! Lees aandachtig de aanwijzingen voor correcte omgang, Voorbereiding, onderhoud en reparatie, starten en wegzellen van de heggenschaar. Maak u vertrouwd met alle bedieningselementen en het gebruik van de heggenschaar volgens de voorschriften.
b) Kinderen mogen de heggenschaar nooit gebruiken.
c) Pas op voor bovengrondse stroomkabels.
d) Het gebruik van de heggenschaar moet worden vermeden wanneer zich personen, met name kinderen, in de buurt bevinden.
e) Draag geschikte kleding! Draag geen wijde kleding of sieraden, die door bewegende delen können worden gegrepen. Het verdient aanbeveling vaste handschoenen, antislipschoenen en eeneiligheidsbril te dragen.
f) Ga zorgvuldig om met brandstof, unde ze islicht ontvlambaar en de dampen zich excposief. De volgenden punten要去en worden opgevolgd:
Alleen specialaalravorbestemdereservoirsgebruiken.
Bij een draaiende of hetemotor nooit de tankdop verwijderen of benzine bijvullen. Laat voor het bijvullen de motor en de uitaatdelen afkoelen.
-Niet roken.
Tank alleen in de openlucht.
Berg de heggenschaar of het brandstofreservoir nooit op in een ruimte waarin zich een open vlam bevindt, bijv. in een geiser.
- Als er benzine uit het reservoir is gastroomd, probeer dan Niet de motor te starten, maar haal de machine voor het starten weg van het met benzine verruilde oppervlak.
- Plaats de tankdop na het vullen algid terug en sluit deze goed af.
- Als de tank worden geleegd, moet dit in de openlucht gebeuren.
g) Zet u de motor af en laat u de heggenschaar tot stilstand komen, als de snij-inrichting een vreemd voorwerp aanraakt, of als de werkingsgeluiden sterker worden of de heggenschaar ongewoon heftig trit. Trek de bougie-stekker van de bougie en neem de volgende maatregelen:
-
controller op schade;
-
controller op lose onderdelen en zet alle losenderdelen vast;
- vervoang beschadigde onderdelen doorgelijkwaardige onderdelen of.
laat het apparaat repareren.
Draag
gehoorbescherming!
Draag een veiligheidsbrill!
Maak u vertrouwd met de bediening van de heggenschaar, om deze in geval van noood onmiddelijk te konnen stoppen.
Gebruik
a) De motor要去en uitgeschakeld voorafgaand aan:
-reiniging of verhelpen van een blokkering;
- controle, onderhoud, reparatie of werkzaamheden aan de heggenschaar;
-instelling van de werkpositie van de snij-inrichting;
- het ergens zonder toezicht achechterlaten van de heggenschaar.
b) Vergewis u er altijd van of de heggenschaar zich volgens de voorschriften in een van de beschreiben werkpositiones bevindt, voordat de motor worden gestart.
c) Tijdens het werkken met de heggenschaar要去 er algid op worden gelet dat een veilige stand wordt ingenomen, vooral bij gebruik van een ladder.
d) Gebruik de heggenschaar Niet met een defecte of sterk versleten snij-inrichting.
e) Om brandevaar te verminderen, moet u erop letten dat de motor en de geluidemper vrij aan slag, loof of lekkend smeermiddel.
f) Zorg er alsijd voor dat alle handgrepen en veiligheidsvoorzieningen bij gebruik van de heggenschaar zijn gemonteerd. Probeer nooit een onvolledige heggenschaar of een heggenschaar met Niet-toegestane modificaties te gebruiken.
g) Gebruik alkijd beiden handen wanner de heggenschaar is uitgerust met twee handgrepen.
h) Maak u alsijd vertrouwd met uw omgeving en let op moglijke gevaren, die u door het lawaai van de heggenschaar misschien Niet kunt horen.
Onderhouden en opbergen
a) Wanner de heggenschaar vanwege onderhoud, inspectie of opslag wordt stilbezet, schakelt u de motor uit, trekt u de bougiestekker van de bougie en vergewist u zich ervan dat alle roterende delen tot stilstand
zijn gekomen. Laat de machine afkoelen voordat u deze contrôleert, instelt, enz.
b) Berg de heggenschaar op een plek op waar benzinedamp Niet met open vuur of vonden in contact kan komen. Laat de heggenschaar altijd afkoelen voordat u deze opbergt.
c) Bij transport of opsgaag van de heggenschaar moet de snij-inrichting algtd met de bijbehorende bescherming worden afgedekt.
Aanvullende veiligheidsvoorschriften voor heggenscharen
Veiligkeit van de omgeving
Snoei uitsluitend bij daglicht of toereikend kunstlicht.
Let op dat u bij het snoeien geen voorwerpen als draden van afrastering of ondersteuning van planten raakt. Dit kan resulteren in schade aan de messenbalk 22. Inspector de te snoeien heg zorgvuldig en verwijder draden en andere oneigenlijke voorwerpen.
Wees u bewust van uw omgeving en möglichke gevaarlijke situatuies, waar dat uijdens het snoeien van de heg möglichk bepaalde dingen niet hoog.
GEVAAR!
Schakel bij dreigend gevaar resp. in noodsituaties onmiddelijk de motoruit.
Elektrische veiligheid
Houd het gereedschap uitsluitend vast aan de geisoleerde handgrepen, waar de messen verborgen elektricitreitsleidingen hunnen raken. Bij contactussen messen en een leiding waar spanning op staat, hunnen ook metalen onderdelen van het apparaat onder spanning komen te staan, met een elektrische schok tot gevolg.
Veiligheid van personen
Tijdens gebruik月至en een straal van 15 meter geen andere personen of dieren bevinden. Degene die het apparaat bedient, is op deplaats van gebruik verantwoordelijk voor derden.
Zorg er altijd voor dat u stevig staat als u de heggenschaar gebruikt en blijf altijd in evenwicht, met name bij gebruik op trappen of ladders.
Pak de heggenschaar nooit vast bij de messenbal.
Houd uw handen uit de buurt van de messen. Probeer geen snoeiresten te verwijderen of snoeimaterialiaal vast te houden als de messen in werking zijn. Verwijder vastzittend snoeimaterialiaal alleen als het apparaat isuitgeschakeld. Een moment van onoplettendheid kan bij het gebruik van het apparaat al tot ernstig letsel leiden.
Wacht tot het gereedschap tot stilstand is gekommen voordat u het wegelt.
Gebruik en behandeling
#
LET OP!
Tussen de werkzaamheden of na beeingig van een bepaalde werkzaamheid mag de messenbalk 22 Niet op het messenbalkuiteinde worden gelegd, om eventuele beschadiging van de messenbalk 22 te voorkomen.
■ Controleer voor gebruik altijd of de messen, de bouten van de messen en andere onderdelen versleten of beschadigd zich. Werk nooit met beschadigde of zwaar versleten snoeierktuigen.
■ Controller na het instellen van de werkhoek of beiden stelhendels steig vastgezet zich. Als een van beiden stelhendels Niet is vastgezet, kan de tweede vergrendelingijdens het werk onbedoeld losraken bij contact met een wat zwaardere tak, waardoor de messenbalk 2 omlaag kan klappen.
■ Gebruik de heggenschaar nooit als de veiligheidsvoorzieningen defecten ofietnigen gemonteerd.
Pak de heggenschaar nooit vast bij de veiligheidsvoorziening.
Draag de heggenschaar aan de voorste handgreep in uitgeschakelde toestand met de messen van uw lichaam afgekeerd. Breng altijd de beschemkoker aan bij transport of als u de heggenschaar opbergt. Zorgvuldig omgaan met het apparaat verkleint de kans dat u onopzetelijk in aanraking komt met de lopende messen.
■ Berg de heggenschaar op een droge, hoge en afgesloten plaats op, buiten het bereik van kinderen.
Probeer zich zelf het apparaat te repareren, tenzij u waarvoortereikend bent opgeleid.
Vervang voor de zekerheid versleten of beschadigde onderdelen.
GEVAAR!
Schakel bij dreigend gevaar resp. in noodsituaries onmiddelijk de motoruit.
Veiligheidsvoorschriften voor werken met hoogsnoeiers
VOORZICHTIG! LETSELGEVAARI
Pak het apparaat als het in werkking is, nooit boven de beschemrins beet, om letsel te voorkomen!
Voorbereiding
Draag althijd een veiligheidshelm, gehoorbescherming en veiligheids-handschoenen. Draag ook een veiligheidsbril om te voorkomen dat u oliespetters of zaagstof in uw ogen krijgt. Draag een stofmasker gegen stof.
Draag stevige schoenen met stroeve zolen.
Gebruik het apparaat Niet als het regent en onder vochtige omstandig-heden.
■ Controller het apparaat voor gebruik op verilgheid, in het bijzonder het zwaard en de ketting.
Gebruik het apparaat Niet in de buurt van elektriciteitsleidingen. Houd een minimale afstand van 10 m tot bovengrondse stroomleidingen aan.
- Gebruik het apparaat Niet in een omgeving waar explosiegevaar heerst, zoals in de buurt van ontvlambare vloeistoffen, gassen of dampen. De door het apparaat veroorzaakte vonden hun den dergelijk dampen doen ontbranden.
Een apparataat met een defecte schakelaar moet onmiddelijk worden gerepareererd, om schade en letsel te voorkomen.
Veiligheid van personen
Gebruik het apparataat nooit als u op een ladder staat.
■ Buig bij het gebruik van het apparaat Niet te ver voorover. Zorg dat u altijd stevig staat en bewaar altijd uw evenwicht. Gebruik het meegeleverde harnas om het gewicht gelijkmatig over uw lichaam te verdelen.
Ganietonderdetakstaandieu wiltafzagen,om letsel door vallende takken te voorkomen.Houd ook rekening met terugspringende takken, om letsel te voorkomen.Werk onder een hoek van ongeveer 60^
Houd er rekening mee dat het apparaat kan terugslaan.
Let nicht alleen op de af te zagen takken, maar ook op reeds afgevallen material, om te voorkomen dat u struikt.
Dek het zwaard en de ketting bij transport en opslag af met de koker.
Voorkom dat het apparaat onbedoeld worden gestart.
Berg het apparaat op buiten het bereik van kinderen. Alleen Personen die vertrouwd zijn met de gebruiksaanwijzing en het apparaat月至en het bedieren.
Gebruik en behandeling
Schakel het apparaat nooit in voordat u zwaard, ketting en kamwiehuis deugdelijk hebt gemonteerd.
Zaag geen hout dat op de grond ligt en probeer Niet om uit de grond stekende wortels te zagen. Voorkom in ieder geval dat de zaagketting zich in de grond ingraaf, waarhat hij daardoor meteen stomp worden.
Mocht u per ongeluk een vast voorwerp met het apparaat aanraken, schakel de motor dan meteen uit en inspecteer het apparaat op eventuele schade.
Las na 30 Minutes werken een pauze in van minstens een ur.
Schakel de motoruit, trekd bougiestekker van de bougie en vergewis u ervan dat alle roterende delen tot stilstand zichn gekomen wonneer de hoogsnoeier vanwege onderhoud, inspectie of opslag worden stilgezet. Laat de machine afkoelen voordat u deze controleert, instelt, enz.
Onderhoud het apparaat zorgvuldig. Controller of bewegende onderdelen aan behoren werkden en Niet klemmen, en of onderdelen gebroeken of zodanig beschadigd zich, dat hierdoor de werkking van het apparaat worden beinvloed. Laat beschadigde onderdelen voor de ingebruikname van het apparaat repareren. Veel ongevallen wordenveroorzakt door slecht onderhoven apparaten.
■ Houd zagen scherp en schoon. Met zorg onderhonden zagen met scherpe zaagvlakken lopen minder vaak vast en zich gemakkelijker te sturen.
Laat het apparaat onderhoven door daartoe gekwalificeerd personeel Gebruik uitsluitend de door de fabrikant aanbevolen originele onder-delen.
Voorzorgsmaatregelen gegen terugslag
OP TERUGSLAGI
Wees bij gebruik van het apparaat beducht op terugslag. Er bestaat letselgevaar! U voorkomt terugslag door voorzichtig te werk te gaan en op de juiste manier te zagen.
■ Als uiets met de punt van het zwaard raakt, kan dat in veel gevallen een onverwachtte reactie in achefterwaartse richting veroorzaken, waar bij het zwaard omhoog en in de richting van degene die het apparaat bedient, worden geslagen (zie afb. A).
Afb.A
Een terugslag kan optreden als de punt van het zwaard een voorwerp raakt, of als het hout meebuigt en de zaagketting in de zaagsnede vastklemt (zie aflb. B).
Afb.B
■ Als de zaagketting aan de bovenkant van het zwaard beklemd raakt, kan het zwaard heftig terugslaan in de richting van degene die het apparaat bedient.
■ Beide reacties können tot gevolg haben dat u de controle over de zaag verliest en uzelf waar verwondt. Vertrouw Niet uitsluitend op de in de kettingzaag ingebouwde veiligheidsvoorzieningen. Neem als gebruiker van een kettingzaag de nodige maatregelen om zonder ongelukken te werken. Een terugslag is het gevolg van verkeerd gebruik. Dit is te voorkomen door passende voorzorgsmaatregelen, zoals hieronder beschreiben:
Houd de zaag met beiden handen vast, waar bij de duimen en de vingers de handgrepen van de kettingzaag omsluiten. Breng uw lichaam en uw armen in een dusdanige stand dat u terugslagkrachten kunt opvangen. Als u de juiste voorzorgsmaatregelen neemt, zich terugslagkrachten beheersbaar. Laat de kettingzaag nooit los.
Vermijd een abnormale lichaamshouding en zaag Niet boven schouderhoogte. Op die manier voorkomt u dat de punt van het zwaard ie's raakt en bent u beter in staat in onverwachtete situatuies de controle te behouden over de kettingzaag.
Gebruik altiid de door de fabrikant voorgeschreveen verrangingszwaarden en zaagkettingen. Onjuiste verrangingszwaarden en zaagkettingen können de ketting doen breken en/of terugslagkrachtenveroorzaken.
Houd u aan de aanwijzingen van de fabrikant voor het slijpen en onderhonden van de zaagketting. Een te geringe diepte-instelling verhoogt de kans op terugslag.
Zaag Niet met de punt van het zwaard. Er is gevaar voor terugslag.
Zorg ervoor dat de grond waarop u staat vrij is van voorwerpen waarover u kunt struikelen.
Veiligheidsvoorschriften voor werken met draadspoelen
Voorbereiding
Draag nauwsluitende werkkleding die beschemming biedt, zoals een lange broek, veilige werkschoenen, sterke veiligheidshandschoenen, een veiligheidshelm, een beschemmingsmasker voor het gezicht of een veiligheidsbril ter beschemming van de ogen en goede oorwatten of andere gehoorbeschemming gegen het lawaai.
Gebruik alkijd het meegeleverde harnas.
Zorg ervoor dat de handgrepen droog en schoon zijn en dat er geen benzinemengsel op komt.
■ Controller voorafgaand aan het maaien het terrein op voorwerpen, zoals stukken metaal, flessen, stenen e.d. die kuren worden wegelingerd en daardoor letsel bij de gebruiker+kunnen vervoorzaken.
Zorg ervoor dat de draadspoel met geen enkel obstakel in aanrakingkomt als u de motor start.
Gebruik het apparaat pas wanner u zich ermee vertrouwd voelt.
Elektrische veiligheid
Gebruik het apparaat nooit in de buurt van Licht ontvlambare vloeistofen of gassen, noch in gesloten ruimtes, noch in de openlucht. Dit kan explosions en/of brand tot gevolg hebben.
■ Werk Niet met een beschadigd, on volledig of zonder toestemming van de fabrikant gemodificeerd apparaat. Gebruik het apparaat nooit als de veiligheidsvoorzieningen defect়n. Gebruik het apparaat Niet bij een defecte aan-/uitknop. Controller het apparaat op duidelijke schade of defecten als u het hebt latent vallen.
Veiligkeit van personen
Alleen afdoende geschoolde personen en volwassenen mogen het apparaat bedieren, instellen en onderhoden.
Oefen hoe u het apparaat moet hanteren bij uitgeschakelde motor als u Niet vertrouw bent met het apparaat.
Raak de uitlaat Niet aan.
- Gebruik het apparaat Niet als u onder invloed van alcohol, drugs of medicijnen bent.
Houd het apparaat altijd met beiden handen vast. Daar bij moeten de duimen en vingers de handgrepen omsluten.
■ Werkhouding: bedien het apparaat Niet in een ongemakkelijke stand, Niet bij ontbrekend evenwicht, Niet met uitgestrekte armen of met slechts een hand.
Zorg er altijd voor dat u stevig staat.
- Gebruik het apparaat Niet wonneer toeschouwers of dieren zich in de onmiddelijkke omgeving bevinden. Houd tijdens het maaien een minimale afstand van 15 meterussen de gebruiker en andere Personen of dieren aan. Houd tijdens maaiwerkzaamheden tot op de grond een minimale afstand van 30 meterussen de gebruiker en andere Personen of dieren aan.
Blij bij maaiwerkzaamheden op schuinlopend terrein altijd onder het snijgereedschap. Maai of trim nooit op een gladde heuvel of helling waar u kunt utgliiden.
■ Elke modificatie van het product kan de persoonlijke veilighheid in gevaar brengen en resulteert in het verrallen van de fabrieksgarantie.
■ Bij kinderen is supervisieoodzakelijk omervoorte zorgen dat ze niet met het product spelen.
Gebruik het apparaat nooit als het beschadigd is of gebreken vertoont.
Gebruik en behandeling
Gebruik het apparaatuitsluitend voor het beoogde doel, bijv. gras trimmen, maaiwerkzaamheden, snoeierwerkzaamheden, maaien en trimmen van hegegen en heesters.
Gebruik het apparaatiet langdurig achtereen,las regelmatig pauzes in.
Zorg ervoor dat bouteen en verbindingelementen stevig zich vast-gedraaid. Werk nooit met het apparaat wanner het Niet correct is ingesteld of Niet volledig of veilig is gemonteerd.
Open de benzinetank langzaam, om eventuele druk die in de benzinetank is opgebouwd, te lately ontsnappen. Start het apparaat op minstens drie meter afstand van deplaats waar u hebt getankt om brandgevaar te voorkomen.
■ Houd de draadspoel op de gewenste hoogte. Voorkom dat ukleine voorwerpen (bijv.stenen) met de draadspoel aanraakt.
■ Houd de draadspoel altijd op de grond wonneer het apparaat in werkung is.
Gebruik het apparaatuitsluitend wanner de bijbehorende beschemkap bevestigd en in goede toestand is.
- Gebruik geen andere snijgereedschappen. Gebruik voor uw eigenveiligheid uitsluitend accessoires en extra apparatuur die in de gebruiksaanwijzing worden beschreiben. Het gebruik van andere dan in de gebruiksaanwijzing aanbevolen snijgereedschappen of accessoires kan persoonlijk letselgevaar voor u beteken.
■ Trim en maai.altijd in het hoogste toerentalbereik. Laat de motor bij het begin van het maaien of bij het trimmen Niet op een laag toerental lopen.
Zorg ervoor dat het apparaat bij het inschakenen en tijdens het werk Niet met de grond, stenen, draad of andere oneigenlijke voorwerpen in aanraking komt. Schakel het apparaatuit voordat u het wegelt.
Schakel het apparataat uit voordat u het neerlegt.
Schakel de motor altiijduit Voorafgaand aan werkzaamheden aan het snijgereedschap.
Veiligheidsvoorschriften voor werken met messen
Voorbereidig
Het mes slingert voorwerpen en ook aarde heftig weg. Dit kan verblinding of letsel veroorzaken.Draag oog-, gezichts- enBeenbeschemming.Verwijder voorwerpen altijd uit de werkzone voordat u het mes gebruikt.
Het mes draai nog door nadat u de gashendel loslaat. Het nog draaiende mes kan snijwonden bij u of omstanders veroorzaken. Schakel de motor uit en vergewis u ervan dat het mes tot stilstand is gekommen voordat u werkzaamheden van welke aard dan ook utvoert aan het mes.
Veiligkeit van personen
Voor omstanders bestaat er gevaar voor verblinding of letsel. Houd in alle richtingen een minimale afstand van 15 meterCUSen uzelf en andere Personen of dieren aan.
Gebruik en behandeling
Gebruik het apparaat Niet wonneer Niet alle onderdelen van het mes correct zichen gemonteerd.
Het mes kan met een ruk door voorwerpen worden weggeslingerd. Dit kan letsel aan armen en benen tot gevolg hebben. Stop onmiddelijk de motor en wacht tot het mes tot stilstand is gekommen als het apparaat met oneigenlijke voorwerpen in aanraking komt. Controller het mes op schade. Vervang het mes algtd wonneer het verbogen of gescheurd is.
Veiligheidsvoorzieningen
Bij werkzaamheden met het apparaat moet de bijbehorende kunststoffbeschemkap voor gebruik met het mes resp. de draadspoel zijn gemonteerd, om hetwegslingeren van voorwerpen te voorkomen.
WAARSCHUWING!
Maai nooit verwijl andere Personen, met name kinderen of dieren, in de buurt zich.
Houd een veilige afstand van 15 m aan. Schakel het apparaat bij nadering van mens of vier onmiddelijkuit.
LET OPI VERGIFTIGINGSGEVAAR!
■ Uiltaatgassen, brandstoffen en smeerstoffen zich giftig. Uiltaatgassen..., ..
WAARSCHUWING!
■ Benzine is uiterst ontvlambaar. Bewaar benzine uitsluitend in de waaroor bestemde jerrycans/vaten.
Tank alleen in de openlucht en rook Niet.
■ Bij draaiende motor of als het apparaat heet is, mag de tankdop nicht worden geopend en mag er geen benzine worden bijgevuld.
■ Als er benzine gemorst is, mag geen poging worden gedaan om de motor te starten. In plaat'saarvan moet het apparaat uit de met benzine verruilde zone worden verwijderd. Elke ontstekingspoging moet worden vermeden tot de benzinedampen zijn verwluchtigd.
■ Om veiligheidsredenen要去en de benzinetank en de tankdop bij beschadiging worden verrangen.
Beperk de geluidsontwikkeling en trillingen tot een minimum!
Gebruik uitsluitend apparaten die in onberispelijke toestand zich.
Onderhoud en reinig het apparaat regelmatig.
Pas uw werkwijze aan het apparaat aan.
Voorkom overbelasting van het apparaat.
Laat het apparatoat eventeel nakijken.
Schakel het apparaat UIT wanner het Niet worden gebruikt.
Draag veilgheidshandschoenen.
Vór de ingebruikname
LET OP!
Draag tijdens het maaien altijd antislip-veiligheidsschoenen en passende veriligeidskleding zoals veriligeidshandschoenen, een veriligeidshelm, een beschemmingsmasker, een veriligeidsbril en gehoorbescherming.
■ Controller het terrein waarop het apparaat worden gebruikt en verwijder voorwerpen die gegren en weggeslingerd+kunnen worden.
Voorafgaand aan het gebruik en na het latenten vallen of andere inwerkingen van slagen of stoten moet alsuid door visuèle inspectie worden gecontroleerd of de snijgereedschappen, bevestigingsbauten alsmede de complete snij-unit beschadigd zich. Versleten of beschadigde snijgereedschappen en bevestigingsbauten要去en worden verrangen.
Voorafgaand aan het gebruik moet algtd door visuele inspectie worden gecontroleerd of de snijgereedschappen zichn versleten of beschadigd. Ter voorkoming van onbalans mogen versleten of beschadigde snijgereedschappen en bevestigingsbauten alleen paarsgewijs worden verrangen.
Ronde handgreep monteren
Monteer erst de rubberringop de schacht 10
Plaats de barrièrebeugel van onder af op de rubberring 58.
De stift5b van de barrierebeugel 6hoet ter vergrendeling in een van beide gaten van de schacht 10worden gestoken.
Druk de Ronde handgreep op de waarvoor bestemde rubberring op de schacht 10
Steek de 4 bevestigingsbouten ④ van boven af door de ronde handgreep ⑤ en maak ze met de 4 moeren vast in de barrierebeugel ⑥
Draai de bouten vast.
Snelopeningsmechanisme monteren
Haak de musketonhaak in (zie de afbeeldingen) en borg deze met het rode riemstuk van het snelopeningsmechanisme. Trek aan het roderiemstuk wonneer u het apparaat snel moet afdoen.
Harnas bevestigen / monteren
Haak het harnas in het draagoog
Pas het harnas aan uw lenghte aan, zodat het draagoog ich in ingehangen toestand op heuphoogte bevindt.
Heggenschaar monteren
Maak erst de schroefgreep op de schacht 10 van de motorunit los.
Schuif de voorste schacht25 van de heggenschaar op de schacht 10 van de motorunit.
De borghendel moet in het vergrendelingsgat 26astlikken.
Druk de afdekking 7 voor het vastmaken van de borghendel 9 omlaag en houd deze ingedrukt.
Draai de schroefgreep8 vast.
OPMERKING
- De montage van hoogsnoeier/draadspoel/ mes/verlengstuk vindt in bezelfde volgorde plaats.
Heggenschaar demonteren
Maak de schroefgreepos.
Druk op de borghendel en trek de Voorste schacht 25 an de heggenschaar uit de schacht 10 van de motorunit.
OPMERKING
- De demontage van hoogsnoeier/draadspoel/ mes/verlengstuk vindt indezelfde volgorde plaats.
Kantelen van de heggenschaar
Maak de ontgrendeling/vergrendeling20os.
Druk op de stelhendel21, kantel de heggenschaar in de gewenste stand.
Laat de stelhendel in de uitsparing van de bodemplaat (heggenschaar) 23 vastklikken.
Zaagketting en zwaard monteren
WAARSCHUWING!
Trek veiligheidshandschoenen aan! Letselgevaar door de scherpe zaagtanden!
OPMERKING
Let op de looprichting van de zaagketting over het zwaard Bodemplaat (hoogsnoeier) SAW CHAIN
Bij slijtage kan het zwaard worden omgekeerd.
Maak de moer los met de steeksleutel 70.
Neem het kamwielhuis 40 van het apparatus.
Leg de zaagketting op, beginnend op de punt van het zwaard
Bevestig nu het zwaard met de zaagketting
Leg het zwaard op de zwaardgeleider 1n plaats de kettingspannerstift in de zwaardboring Leg tegelijkertijd de zaag-ketting om het kamwiei
Span nu de zaagketting (zie hoofdstuk "Zaagketting spannen en controlleren").
Bevestig het kamwielhuis 10 wee en zet de moer 3icht vast.
Zaagketting demonteren
De zaagkettingnoet zo nodig tevoren worden ontspannen om het zwaard en de zaagkettingf te nemen (zie hoofdstuk "Zaag-ketting spannen en controleren"). Voer de instructies in omgekeerde volgordeuit.
Zaagketting spannen en controlleren
WAARSCHUWING!
Trek veiligheidshandschoenen aan! Letselgevaar door de scherpe zaagtanden!
Draai de kettingspanschroef met de sleufschroevendraier met de wijzers van de klok mee om de spanning te verhogen.
De zaagketting moet gegen de onderzijde van het zwaard aan liggen. Controller of u de zaagketting met de hand over het zwaard kunt trekken.
OPMERKING
Een neue zaagketting rekt uit en moet vaker opnieuw worden gespannen.
Kettingsmering
Neem de dop van de olietank
Vul de olietank met ca. 100 ml bio-kettingolie
De kettingsmering kan door de olieregelingsschroef6 worden verhoogd of verlaagd.
Druk eerst en draai dan de olieregelingsschroef46 met de wijzers van de klok mee om de kettingsmering te verlagen.
Druk eerst en draai dan de olieregelingschroef6 gegen de wijzers van de klok in om de kettingsmering te verhogen.
WAARSCHUWING!
Werk nooit zonder kettingsmering! Bij een droog lopende zaagketting raakt de zaag in korteijd onherstelbaar beschadigd. Controller voordat u aan het werk gaat, altijd de kettingsmering en het oliepeil.
OPMERKING
- Gebruik alleen kettingzaagolie. Bij voorkeur biologisch afbreekbare kettingolie. Gebruik geen oude olie, motorolie e.d.
Controller tijdens het werk of de kettingsmering functioneert.
Zaagketting slijpen
OPMERKING
Een slijpsteen kan aan de slijpsteenhul, 10 worden bevestigd voor een stevige grep tijdens het lijpen.
In een slijpset van bijvoorbeeld Oregon staat gedetailleerde informatatie over het slijpen.
U kunt ook een elektrische kettingslijper gebruiken en de instructies van de fabrikant waarvan volgen.
- Als u twijfelt over het slijpen van de ketting,(Intu de ketting ook verwangen.
Verlengstuk monteren
LET OP!
Gebruik het verlangstuk/de schach 56 Niet in combinatie met het mes-/draadspoel-hulpstuk!
OPMERKING
- Gebruik het verlangstuk / de schacht 56 om hoger gelegen werkzaamheden uit te voeren.
Monteer het verlengstk / de schacht 路 tussen de motorunit en de heggenschaar / hoogsnoeier. De montage vindt plaats indezelfde volgorde als hiervoord bij de hulpstukken beschreven.
Bij werkzaamheden met het 3-tands snijmes要去 de beschemkap50 waar gemonteerd. Klap de metaalplaat van de voorste schacht 3 iets omlaag. De beschemkap 50 wordtussen de metaalplaat en de bevestigingsarm van de schacht 3 geplaatst. De beschemkap 50 wordt nu met 4 bouten 49 op de voorste schacht 3 bevestigd. Gebruik hiervoord meegeleverde inbussleutel 68 en de steeksleutel 70.
Snijgarnituur Beschermingsvoorziening
3-tands snijmes 51
Beschemkap 50
Draadspoel
Beschemkap 50 + Snijdraad-beschemkap C
WAARSCHUWING!
Gebruik geen andere snijgarnituren dan de meegeleverde. Gebruik van andere snijgarnituren of beschemingsvoorzieningen geldt als strijdig met de bestemming en brengt aanzienlijke risico's op ongelukken met zich mee.
Mes monteren/ervangen
■ Monteer/vervang het 3-tands snijmes zoals weergegeven op de afbeeldingen 1a - 1f.
Zoek het boorgat van de meeneemschij76, leg de schijf met het gat op het gegenoverliggende boorgat en blokkeer de schijf met de meegeleverde inbussleutel 69.
Leg het 3-tands snijme op de meeneemschijf 76 (zie affb. 1b).
Steek de drukplaop de schroefdraad van de tandas (zie afb. 1c).
Plaats de afdekking van de drukplac 74 (zie afb. 1d).
Draai nu de moe7 vast met de bougiesleutel 7 (zie afb. 1f).
Het 3-tands snijme5 is bij levering voorzien van een kunststoffbescherming. Deze要去 voor gebruik worden afgenomen en bij Niet-gebruik waar worden aangebracht.
De kunststoffbescherming kan nu worden afgenomen.
LET OP! Linkse schroefdraad!
LET OPI SCHERPE KANTEN, DRAAG VEILIGHEIDSHANDSCHOENEN
Monteer de beschemkap van de snijdraa op de beschemkap 50
Bij werkzaamheden met de snijdraad要去 ook de snijdraad-beschemkap [C] worden gemonteerd. De montage van de beschemkap van de snijdraad (in de fabriek al Voorgemonteerd) vindt plaats zoals weergegeven op afbeeling 2a.
Let erop dat de snijdraad-beschemkap goed vastklikt. Aan de binnenkant van de beschemkap van de snijdraad bevindt zich een mes A Dit is met een beveiliging B afgedekt (zie aflb. 2a).
Verwijder de beveiliging 6 voorafaand aan het werk en breng\
deze na het werk waar aan.
LET OPI SCHERPE KANTEN, DRAAG VEILIGHEIDSHANDSCHOENEN
■ Om de snijdraad-beschemkap C van de beschemkap 50 te demonteren, gebruikt u bijv. een schroevendraaier om de drie bevestigingspennen voorzichtig los te make. LET OPI LETSELGEVAARI
Draadspoel monteren/ervangen
Monteer/vervang de draadspoe zoals weergegeven op afbeeling 2c.
Zoek het boorgat van de meeneemschij76, leg de schijf met het gat op het gegenoverliggende boorgat en blokkeer de schijf met de meegeleverde inbussleutel 69.
Leg de drukplatz op de meeneemschrift 76. Leg de verhoging van de drukplatz op de verhoging van de meeneemschrift 76.
Schroef nu de draadspoeop op de schroefdraad.
LET OP! Linkse schroefdraad!
Harnas omdoen
OPMERKING
- Om zonder vermoeidheid te kuren werkken kunt u op de volgende punten instellingen utvoeren. Al maar gelang de lichaamsgroote kunnen de instellingen varieren.
Stel voorafgaand aan het werken het harna in overeenstemming met de omvang van het lichaam in.
Balanceer het apparaat met het gemonteerde snijgereedschap zodenigui, dat het snijgereedschap, zonder dat het apparaat met de handen wordt aangeraakt, net boven de grond zweeft.
1.) Doe het harnas om en voeg de steeksluiting samen tot deze vastklikt (zie afb. 3a).
2.) Trek, zoals weergegeven op afbeelding 3b, aan het harnas6 om het harnas ② op het midden van het lichaam teplaatsen en aan te passen aan de omvang van het bovenlichaam.
3.) Trek de bye schouderriemen strak zoals weergegeven op afbeelding 3c.
4.) Trek aan het harnas, zoals weergegeven op afbeelding 3d, om de juiste positie van het apparaat aan het harnas in te stellen.
5.) Haak de musketonhaak in (zie afb. 3e - 3g) en borg deze met het rode riemstuk van het snelopeningsmechanisme.
6.) Neem nu het apparaat en hang het, zoals weergegeven op afbeeling 3h, met het draagoog in de musketonhaak het draagoog kan bovendien met de bout worden losgemaakt en verschoven om de Beste uitrichting van het apparaat in te stellen.
Maaihoogte instellen
Doe het harna om en haak het apparaat in (zie hoofdstuk "Har-nas ompdoen").
Stel met de verschillende riemverstellers op het harna de optimale werk-en maaiositie in (zie hoofdstuk "Harnas omdoen").
Maak verwolgens een paur heen en weeer gaande bewegingen zonder de motor te starten om de optimale lenghte van het harnas in te stellen (zie afb. 6a).
Het harna is voorzien van een snelopeningsmechanisme. Trek aan het rode riemstuk f wanner u het apparaat snel moet afdoen (zie afb. 3i).
LET OPI!
Gebruik alkijd het harnas wonneer u met het apparaat werkt. Doe het harnas om zodra u de motor hebt gestart en deze stationair loopt. Schakel de motor uit voordat u het harnas afneemt.
Brandstof en olie
- Gebruik uitsluitend een mengsel van loodvrije benzine en speciale 2-takt-motorolie. Stel het brandstofmengsel samen op basis van de brandstofmengtabel.
Doe de juiste hoeveelheid benzine en 2-taktolie in de meegeleverde olie/benzinemengfles (zie "Brandstofmengtabel"). Schud de fles daarna goed.
Brandstofmengtabel
Mengprocedure: 40 delen benzine op 1 deel olie
Benzine 2-taktolie
0,5 liter 12,5 ml
Ingebruikname
LET OP!
Neem de wettelijk bepalingen voor bescherming gegen geluidsoverlast in acht.
Controleer het apparaat voor ingebruikname steeds op:
Dichtheid van het brandstofsystem.
Onberispelijke toestand en volledigheid van de beveiligingsvoorzieningen en de maai-inrichting.
Vastzitten van alle schroefverbindingen.
Soepele beweegbaarheid van alle bewegende onderdelen.
Starten bij koude motor
LET OPI!
Laat het startkoord nooit los zodate het terugschiet. Dit kan beschadigingen tot gevolg hebben.
1.) Vul de benzinetank (zie ook de sectie "Brandstof en olie").
2.) Druk 6 × op de brandstofpomp (primer).
3.) Zet de aan-/uitknop2 op "I".
4.) Trek de chokehende 13 maar positie ||||
5.) Houd het apparaat goed vast en trek het startkoord 14 aan tot u weerstand voelt. Trek verwolgens het startkoord 14 snel aan. Het apparaat start.
6.) Herhaal de stappen 4-5 als de motor nicht start.
7.) Druk op de gashende om de auto-choke te activeren zodia de motor loopt.
Lees de sectie "Problemen oplossen" als de motor ook na meerdere pogingen nicht aanslaat.
LET OPI
Trek het startkoord 14 altijdrechtuit. Houd de greep van het startkoord 14 vast, wonneer het startkoord 14 weer worden ingetrokken. Laat het startkoord 16ooit los zDat het terugschiet.
OPMERKING
■ Bij zeer hoge buitentemperaturen kan het voorkomen dat ook bij een koude motor zonder choke moet worden gestart!
Starten bij warme motor
(Het apparaat heeft minder dan 15-20 minuten stilgestaan)
- Zet de aan-/uitknop2 op "I".
2.) De chokehende18 hoeft voor het starten van de warme motor Niet te worden getrokken.
3.) Houd het apparaat goed vasten trek het startkoord 14 tot aan de eerste waarstand uit. Trek nu het startkoord 15 snel aan. Het apparaat moet na 1-2 keer trekken starten. Als het apparaat na 6 keer trekken nog Niet start, herhaalt u stap 1-7 onder "Starten bij koude motor".
Motor uitschakelen
Volgorde bij moodstop
Als het apparaat ommiddelijk moet worden gestopt, zet u de aan-/uit-knop op "0".
Normale volgorde
Laat de gashende1 los en wacht tot de motor stationair draait. Zet de aan-/uiknop 2 op "0".
LET OPI!
Bij stationair draaien moet het mes stilstaan. Als het mes draait, moet de carburateur worden afgesteld!
Werkinstructies
Oefen voordat u het apparaat gaat gebruiken alle werktechnieken (zie afb. 6a - 6c) bijuitgeschakelde motor.
Snijdraad longer make
Laat de motor met vol gas lopen en tik de draadspoel op de grond om de snijdraad longer te make. De draad worden automatisch longer. Het mes A op de snijdraad-beschemkap C verkort de draad tot de toegestane lenght (zie afb. 6d).
LET OPI!
Gazon/gras/onkruidresten hopen zich op onder de beschemkap 50.
- Verwijder de resten bijuitgeschakelde motor met een plamuurmes of iets dergeluiks.
Verschillende maaimethoden
Trimmen / maaien (3-tands snijmes EVT, met draadspoel)
Beweeg het apparaat in een sikkelvormige maaibeweging heen en weer (zie afb. 6a).
■ Houd het snijgereedschap parallel aan de grond en stel de gewenste maaihoogte vast.
Laag trimmen (met draadspoel)
■ Houd het apparaat iets schuin boven de grond (zie afb. 6b). Maai altijd van u af. Beweeg het apparaat Niet maar u toe.
Afmaaien (met draadspoel)
Bij afmaaien maait u alle vegetatie tot aan de grond weg. Daartoe draait u de draadspoel in een hoek van 30^ graden maar rechts. Zet de handgreep in de gewenste positie (zie aflb. 6c).
Maaien bij een boom / hekwerk / fundering (met draadspoel)
OPMERKING
■ Als de draad in aanraking komt met bomen, stenen, stenen muren of funderingen, slijt de draad af of gaat deze rafelen. Als de draad gegen hekwerk slaat, breekt de draad af.
LET
Verwijder met het apparaat geen voorwerpen van loopapden e.d.! Het apparaat genereert große krachten, enkleine stenen of andere voorwerpen konnen 15 meter en meer worden weggeslingerd er resulteren in letsel of beschadigingen aan auto's, huizen en ramen.
Draag een veiligheidsbrill!
Klemzitten
Schakel onmiddelijk de motor uit als het snijgereedschap blokkeert. Verwijder gras en struikgewas uit het apparaat voordat u het weer in gebruik neemt.
Terugslag voorkomen
Bij het werken met het mes bestaat er gevaar voor een terugslag wonneer het mes in contact komt met vaste obstakels (boomstam, tak, boomstronk, steen e.d.). Het apparaat worden waar bij tegen de draairichting van het snijgereedschap in teruuggeslingerd. Dit kan ertoe leiden dat u de controle over het apparaat verliest. Gebruik het apparaat Niet in de nabijheid van hekken, metalen kozijnen, afperkingstenen of funderingen. Voor het maaien van Licht struikgewasplaatst u het apparaat zoals weergegeven op afl. 6e om terugslag te voorkomen.
Werken met de heggenschaar
Snoeitechnieken
De dubbelzijdige messenbalk maakt maaien in beide richtingen of door pendelbewegingen van de ene maar de andere kant gegelijk.
Beweeg bij verticaal maaien de heggenschaar gelijkmatig voorwaarts of boogvormig omhoog en omlaag.
Beweeg bij horizontal maaien de heggenschaar sikkelvormig waar derand van de heg, zatat gesnoeide takken op de grond vallen.
Zie uivouwpagina (afbeelding A).
OPMERKING
Verwijder trekke takken met een takkenschoar.
Werken met de hoogsnoeier
Zaagtechnieken
WAARSCHUWING!
Houd terdege rekening met omlaag vallend afgezaagd hout.
Houd terdege rekening met het gevaar van terugslande takken.
OPMERKING
Zet de aanslag 55 gegen de tak. Op die manier werk t u veilig er en rustiger.
Begin pas daarna met zagen.
Afzagen vankleine takken
Zaag bijkleine takken (0 - 8cm) van bovenaar beneden (zie afbeelding).
Afzagen van grotere takken
Maak bij grotere takken (Ø 8-25 cm) eerst eenkleine zaagsnede om de spanning van de tak te halen (zie afbeelding).Die zaagsnede voorkomt ook dat de schors van de stam scheurt.
Zaag verwolgens van boven B maar beneden A de tak door.
Afzagen in gedeelten
Kort lange of ditke takken in voordat u de laatste zaagsnede maakt om de tak van de stam te scheiden (zie afbeelding).
Veilig werken
Houd het apparaat, de zaag en de kettingbeschemkoke in goede conditie, om letsel te voorkomen.
■ Controleer het apparaat op duidelijke schade of defecten als u het hebt lately vallen.
Neem de voorgeschreveen werkhoek van max. 60^ ± 10^ inRCT, om veilig te konnen werken (zie afbeelding).
Gebruik het apparaat Niet als u op een ladder staat of op een instabiele ondergrond.
Laat u Niet verleiden om zonder nadenken te gaan zagen.
kan uzelfen anderein gevaar brengen.
■ Bij kinderen is supervisieoodzakelijk om ervoor te zorgen dat ze Niet met het product spelen.
Neem regelmatig een andere werkhouding aan. Bij langer gebruik van het apparaat kan de doorbloeding van de handen verstoord raken. U kuntECHTER LANGER met het apparaat werken als u geschikte handschoenen draagt of regelmatig een pauze inlast. Houd er rekening mee dat de personlijke aanleg voor een slechte doorbloeding, lage buitentemperaturen of het gebruik van veel kracht bij het werken de gebruiksduur konnen reduceren.
Transport
Gebruik bij transport de beschemkoker 36
Let erop dat u het apparaat Niet inschakelt als u het draagt (zie afbeelding).
Reinigen
Motorunit reinigen
OPMERKING
Na elk gebruik moet het apparaat grondig worden gereinigd.
Schakel het apparaat uit en maak de bougiestekke los voordat u reinigingswerkzaamheden uitoort.
■ Reinig het apparaat regelmatig met een vochtige doek en een beetje afwasmiddel. Let waar bij op dat er geen water in het apparaat binnendringt!
Hoogsnoeier reinigen
Dehoognsoeier moet regelmatig worden vrijgemaakt van zaagspanen.
Verwijder het kamwielhuis40.
Neem de zaagketting van het zwaard n kaak het zwaard schoon.
Houd de zaagkettingscherp en controllerer de spanning, het oliepeil en de olietoevoer.
Heggenschaar reinigen
Controller de messenbalk van de heggenschaar op losgeraakte bouten en draai die zo nodig vast.
Verwijder vastgeraatk Snoeisel.
Verzorg de messenbalk2 met olie ut een spuitbus of een kannetje.
Draadspoel/mes-hulpstuk reinigen
Verwijder vastgeraatk Snoeisel.
Houd het mes51 scherp om het werk te verlichten.
Onderhoud
Draadspoel / snijdraad verwangen
1.) De draadspoel moet worden gedemonteerd zoals beschren.
onder "Draadspoel monteren/ervangen". Druk op de markering (zie afb. 5a), draai het deksel en neem een behuizinghelft af (zie afb. 5b).
2.) Neem het spoelplateau 0 uit de draadspoelbehuzing (zie afb. 5c).
3.) Verwijder een eventuele nog aanwezig restant van de snijdraad.
4.) Leg een neue snijdraad in het midden neer en LAST de zo ontstane Ius uit de uitsparing van het spoelplateau hangen (zie afb. 5d).
5.) Wikkel de draad onder spanning op, gegen de wijzers van de klok in. Het spoelplateau ① scheidt waar bij de beiden halten van de snijdraad (zie afb. 5d).
6.) Haak de laatste 15 cm van beiden draaduiteinden in de tegenoverligende draadhouser van het spoelplateau (zie afb. 5e).
7.1 Leid de beiden draaduiteinden door de metalen oogjes in de draadspoelbehuiizing (zie affb. 5e).
8.) Druk het spoelplateau in de draadspoelbehuizing (zie afb. 5e).
9.) Voeg de behuizinghelften weeer samen.
10.) Trek kort en krachtig aan beiden draaduiteinden om deze uit de draadhoulders los te make n (zie afb. 5f).
11.] Kort overtollige draad tot 13 cm in. Dit vermindert de belasting van de motorijdens het starten en opwarmen.
12.] Monteer de draadspoel werk (zie hoofdstuk "Draadspoel monteren/vervangen"). Sla sunt 3-6 over als de complete draadspoel wordt verwangen.
Luchtfilter onderhoden
Vervuilde luchtfilters zorgen voor een afname van het motorvermogen door te geringe luchttoevoer maar de carburateur.
Regelmatige contrôle is daemonoodzakelijk. Het luchtfilter moet om de 25 bedriifsuren worden gecontroleerd en zo nods worden gereinigd.
Bij zeer stoffige lucht moet het luchtfilter vaker worden gecontroleerd.
1.) Verwijder de kap van de luchtfilterbehuizing.
2.) Neem het luchfilteruit de behuizing.
3.) Reinig het luchtfilter door het UIT te kloppen of (met perslucht) schoon te blazen.
4.) De montage vindt in omgeekerde volgorde plaats.
LET OPI!
Reinig het luchtfilter nooit met benzine of brandbare oplosmiddelen.
Bougie onderhoden
1.) Trek de bougiestekken los.
2.) Maak de bougie los met de meegeleverde bougiesleutel71.
3.) De montage vindt in omgeekerde volgorde plaats.
Elektrodenafstand = 0,6mm (afstand zusammen die elektronen waartussen de ontstekingsvork wird opgeweekt). Controleer de bougie voor het eerst na 10 bedrijsuren op verwiling en reinig deze zo nodig met een koperdraadborstel. Pleeg daarna om de 50 uer onderhoud aan de bougie.
Beschemkapmes slijpen
Het mes A (zie afb. 2a) kan mettertijd bot worden. Mocht u dit vaststellen, maak dan de 2 bouteu los waarmee het mes A op de snijdraad-beschemkap C is bevestigd. Zet het mes A vast in een bankschoef. Slijp het mes A met een slijpsteen en let erop dat u de hoek van de snijkant handhaft.
Carburatourinstellingen
Verwijder de kap van de luchtfilterbehuzing 18
Gaskabel instellen
Als het maximale toerental van het apparaat mettertijd Niet meer worden bereikt en alle andere oorzaken zoals beschreiben in de sectie "Problemen oplossen" zich uitgesloten, kan het nodig zich de gaskabel af te stellen. Om de gaskabel na te stellen, draauit de bout H resp. de stelschroef H en de contramoer H2 correct in (zie affb. 4).
Aandrijving smeren
Vul om de 20 bedrijsuren een beetje aandrijfvet bij (ca. 10 g) om de aanrijving te smeren.
Draai hiertoe de boutopen (zie afb. 2c) om het aandrijfvet in het aanrijfuis te drukken.
Na het vullen van de aandrijving sluit u de smeeropening weeer met de bout D.
Opslag en transport
Berg het apparataat op een veilige plaats op.
Berg het apparaat en de accessoires veilig op, beschermd gegen open vuer en hitte/ontstekingsbronnen, zoals gaseisers, wasdrogers, olieka-chels of draagbare radiatoren, enz.
Houd de beschermkap, de draadspoel en de motor bij opslag allijd vrij van maairesten.
De kunststoffbescherming voor het me61 moet bij transport en Nietgebruik weeer worden aangebracht.
Schakel het apparaatuit en maak de bougiestekke12 los voordat u onderhoudswerkzamheden uityoert.
Apparaat opslaan
Wanner u het apparaat langer dan 30 dagen opslaat, moet het hierop worden voorbereid. Anders verdampt de resterende brandstof in de carburateur met achterlating van een rubberachtig bodembezinksel. Dit kan het starten bemoeilijken en dure reparatiewerkzaamheden tot gevolg hebben.
1.) Draai de tankdop16 los om eventuale druk in de benzinetank 15veg te nemen. Giet de benzinetank 15 voorzichtig leeg.
2.] Start de motor en LAST deze draqien tot hij stopt, om de brandstof uit de carburateur te verwijderen.
3.) Laat de motor ca. 10 minutes afkoelen.
4.) Verwijder de bougie (zie hoofdstuk "Bougie onderhoden").
5.) Giet 1 theelepel 2-taktolie in de verbrandingskamer. Trek meerdere keren aan het startkoord om alle mechanische delen met olie te smeren. Plaats de bougie terug.
OPMERKING
■ Berg het apparaat droog en zo ver mogelijk uit de buurt van mogelijke ontstekingsbronnen op.
Opniew in gebruik nemen
1.) Verwijder de bougie (zie hoofdstuk "Bougie onderhoven").
2.) Trek snel aan het startkoord 14 om overtollige olie uit de verbrandingskamer te verwijderen.
3.) Reinig de bougie en let op de juste afstand:tussen de elektroden op de bougie.
4.) Vul de benzinetank15. Zie de sectie "Brandstof en olie".
Vervoeren
■ Wonneer u het apparaat wilt vervoeren, maar u de benzinetan15 leeg zoals beschreiben in de sectie "Opslag".
Problemen oplossen
Motorunit
| Probleem Mogelijk | oorzaak Problemen oplossen | |
| De motor slaat Niet aan. | Foutieve procedure bij het starten. | Volg de aanwijzingen voor het starten. |
| De motor slaat aan, maar heeft nicht het volledige vermogen. | Verkeerde instelling van de chokehendel 13. | Zet de chokehendel 13 op "||. |
| Verontreinigd luchtfilter. Reing | het luchtfilter. | |
| De motor loopt onregelmatig. | Verkeerde elekrodenaf-stand van de bougie. | Reinig de bougie en stel de afstand van de elekroden in of verwang de bougie. |
| Beroete of vochtige bougie. | Verkeerde instelling van de carburateur. | Reinig de bougie of verwang hem. |
Hoogsnoeier
| Probleem Mogelijk | oorzaak Problemen oplossen | n |
| Motor loopt,ZAagkettingtrebveegt Niet. | De heggenschaar of dehoogsnoeier is Niet correctop de motorunit bevestigd. | Controleer demontage. |
| Het zagenvordert Niet. | Zaagkettinggroog,oververhit of hangt door. | Vul olie bij,slijp dezaagketting over-vang of span deze. |
Heggenschaar
| Probleem Mogelijk | eoorzaak Problemen oplossen | |
| Motor loopt, messen staan stil. | De heggenschaar of de hoogsnoeier is nicht correct op de motorunit bevestigd. | Controler de montage. |
Onderhoudsintervallen
Hoogsnoeier
De onderstaande gegevens gelden bij gebruik onder normale omstandigheden. Bij gebruik onder bijzondere omstandigheden, bijvoorbeeld bij veel stofontwikkeling of Lange dagelijkse werktienden, dienen de aangegeven intervallen overeenkomstig te worden verkort.
| Onder-deel | Actie Voor | aan-vang van het werk | Weekteijks | Bij st-ring | Bij be-schadi-ging | Wan-neer nodig |
| Ketting-smering | Controleren | X | ||||
| Zaagket-ing | Controleren, ook op scherpte | X | ||||
| Kettingspan-ning contro-leren | X | |||||
| Slijpen | X | |||||
| Zwaard | Controleren (slijtage, beschadi-ging) | X | ||||
| Reinigen en omkeren | X | X | ||||
| Ontbramen | X | |||||
| Vervangen | X | X | ||||
| Kamwiel | Controleren | X | ||||
| Vervangen | X |
Heggenschaar
De onderstaande gegevens gelden bij gebruik onder normale omstandigheden. Bij gebruik onder bijzondere omstandigheden, bijvoorbeeld bij veel stofontwikkeling of Lange dagelijkse werktiijden, dienen de aangegeven intervallen overeenkomstig te worden verkort.
| Onder-deel | Actie Voor | aan-vang van het werk | Na het werk | Wan-neer nodig |
| Messen Visuèle contrôle | X | |||
Bestelling van verrangingsonderdelen
Vervangingsonderdelen bestellen
Bij het bestellen van verrangingsonderdelen要去en de volgende gegevens worden opgegeven:
Type apparatus
■ Artikelnummer van het apparatus
Identificatienummer von het apparatus
ActuelePRIJzeneninformatievindtuop
www.kompernass.com
Afvoeren
De verpakking bestaat uit milieuvriendelijkere materialen, deplaatselijke recyclepunter kunt afvoeren. Het apparaat en de accessoires bestaan uit verschillende materialen, zoals metaal en kunststoffen.
Informatie over mogelijkheden voor het afvoeren van het afgedankte apparaat krijgt u bij uw gemeentereinigingsdienst.
Milieubescherming
Leeg de benzine-en olietank zorgvuldig en lever uw apparaat in bij een recyclepunt. De gebruekte onderdelen van kunststof en metaal können worden gescheiden voor hergebruik.
■ Lever oude olie en benzineresten in bij een afvalverwerkingspunt en giet deze Niet in de riolering of in de afvoer.
Lever verontreinigd onderhoudsmaterial en grondstoffen in bij een waarvoortbestemld inzamelpunt.
Appendix
Garantie
U hebt op dit apparaat 3aar garantie vanaf de aankoopdatum. Het apparaat is met de grootst möglichke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. Bewaar de kassabon als bewijs van aankoop. Neem Telefonisch contact op met uw servicepunt, mocht u aanspraak wilten make np de garantie. Alleen op die manier is een kosteloze verzending van uw product gegarandeerd.
De garantie geldt uitsluitend voor materiaal- of fabricagefouten,ECHTER NIET voor transportschade, Niet voor onderdelen die onderhevig zich aan slijtage of voor beschadigingen van breekbare delen, bijv. schakelaars of accu's. Het product is uitsluitend bestemd voor privilegebruik en Niet voor bedrijsfmatige doeleinden.
Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die Niet door ons erkend servicefilaraal zich uitgevoerd, vervalt de garantie. Uw wettelijke rechten worden door deze garantie Niet beperkt.
De garantieperiode worden door deze waarborg nicht verlangd. Dat geldt ook voor verrangen en gerepareerde onderdelen. Eventuel al bij aankoop aanwezighe schade en gebreken要去en meteen na het uitpakken worden gemeld,ECHTER UTERLIK twee dagena de aankoopdatum.Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.
Service
WAARSCHUWING!
Laat uw apparaat uitsluitend door gekwalificeerdeskundig personel en alleen met originele verrangingsonderdelen repareren. Op die manier blift de veiligheid van het apparaat gewaarborgd.
NL Service Nederland
Bereikbaarheid hotline:
maandag t/m vrijdag van 8:00 uur -20:00 uur (MET)
Importeur
Vertaling van de oorspronkelijke conformiteitsverklaring
Wiij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke\ persoon: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM,\ GERMANY, verklaren hier bij dat dit product voldoet aan de volgende\ normen, normatieve documenten en EU-richtlijnen:
Machinerichtlijn (2006/42/EC)
Outdoor-richtlijn (2005/88/EC)
Emissierichtlijn (2012/46/EU)
Toegepaste geharmoniseerde normen:
EN ISO 11806-1:2011
EN ISO 10517:2009+A1
EN ISO 11680-1:2011
Type/apparaatbeschrijving:
Productiejaar: 02-2015
Serienummer: IAN 110011
Bochum, 5-12-2014
Semi Uguzlu
Kwaliteitsmanager
Technische wijzigingen vanwege verdere ontwikkeling voorbehonden.
