Merk	Puky
Model	Joker
Producttype	Fiets
Categorie	Fiets
Maximaal toegestane belasting	100 kg
Remmen	V-remmen voor en achter, bediend met linker- en rechterhandgreep
Wielen	Banden met op de zijkant aangegeven spanning
Verstelbare stuurhoogte	Ja, met snelspanner
Benodigd gereedschap voor montage	Inbussleutel 6 mm (niet meegeleverd)
Slijtonderdelen	Frame met wielen, kabel/buitenkabel, remblokjes, stuurhandgreep
Onderhoud	Reiniging met zeepoplossing en zachte doek; smeren van lagers met fietsolie; regelmatig controleren van remmen en schroeven
Aanbevolen veiligheid	Helm, handschoenen, kniebeschermers, elleboogbeschermers, gesloten schoenen
Garantie	5 jaar op frame, vork en stuur (onder voorbehoud van registratie binnen 4 weken na aankoop)
Typeplaatje	Onder het frame
Gebruik	Vlakke, schone en droge oppervlakken; niet op de openbare weg
Reiniging	Gebruik geen hogedrukreiniger; milde zeepoplossing
Opslag	Beschermd tegen vocht en bijtende stoffen

Veelgestelde vragen - Joker Puky

Hoe monteer ik het stuur?

Plaats het stuur in de vork en houd daarbij de markering voor minimale insteekdiepte aan. Draai de schroef vast met een inbussleutel van 6 mm (niet meegeleverd). Om de hoogte te verstellen, draai de snelspanner los, stel in, en draai weer vast. Controleer of het stuur recht staat voordat u het vastzet.

Hoe stel ik de V-remmen af?

De remmen zijn vooraf afgesteld. Indien nodig controleer of de remblokjes parallel aan de velg staan en op 1 mm van de bovenrand. Draai de bevestigingsmoer los, positioneer het blokje opnieuw en draai vast (5-8 Nm). Stel de kabelspanning af met de ankerbout (A) voor een afstand van 1,5 mm tussen remblokje en velg. Centreer de remklauwen met de stelschroef (kruiskopschroevendraaier).

Wat is het maximale gewicht dat de Joker-fiets kan dragen?

Het maximaal toegestane totale gewicht is 100 kg. Overschrijd deze limiet niet om veiligheidsredenen.

Welke beschermingsuitrusting is verplicht?

Het wordt aanbevolen een helm, handschoenen, kniebeschermers, elleboogbeschermers en gesloten schoenen te dragen. De fiets is niet goedgekeurd voor de openbare weg, gebruik hem in een geschikte omgeving.

Hoe onderhoud ik de fiets?

Reinig de fiets met een milde zeepoplossing en een zachte doek, en droog hem af. Smeer de lagers met fietsolie. Controleer regelmatig de vastheid van de schroeven en de staat van de remmen. Gebruik geen hogedrukreiniger.

Waar staat het serienummer?

Het serienummer staat op het typeplaatje onder het frame. Noteer het voor vragen of het bestellen van reserveonderdelen.

Kan ik de fiets op de openbare weg gebruiken?

Nee, deze fiets is niet goedgekeurd voor gebruik op de openbare weg. Hij moet worden gebruikt op vlakke, schone en droge oppervlakken, uit de buurt van wegen en andere weggebruikers.

Hoe vervang ik een wiel?

Reservewielen zijn verkrijgbaar bij uw dealer of via de website www.puky.de. Volg de montage-instructies in de handleiding. Gebruik alleen originele PUKY-onderdelen.

Wat is de garantie op deze fiets?

PUKY biedt 5 jaar garantie op het frame, de vork en het stuur, op voorwaarde dat het product binnen 4 weken na aankoop online wordt geregistreerd. De garantie is overdraagbaar.

Wat te doen als een onderdeel beschadigd is?

Vervang versleten of defecte onderdelen onmiddellijk door een origineel PUKY-reserveonderdeel. Buig verbogen onderdelen niet recht. Gebruik de fiets niet voordat de reparatie is uitgevoerd.

GEBRUIKSAANWIJZING Joker Puky

NL GEBRUKSAANWIJZING 8

FR MODE D'EMPLOI 11

DK BETJENINGSVEJLEDNING 14

ISTRUZIONI PER L'USO. 17

PL INSTRUKCJA OBSLUGI. 20

CZ NAVOD K OBSLUZE. 23

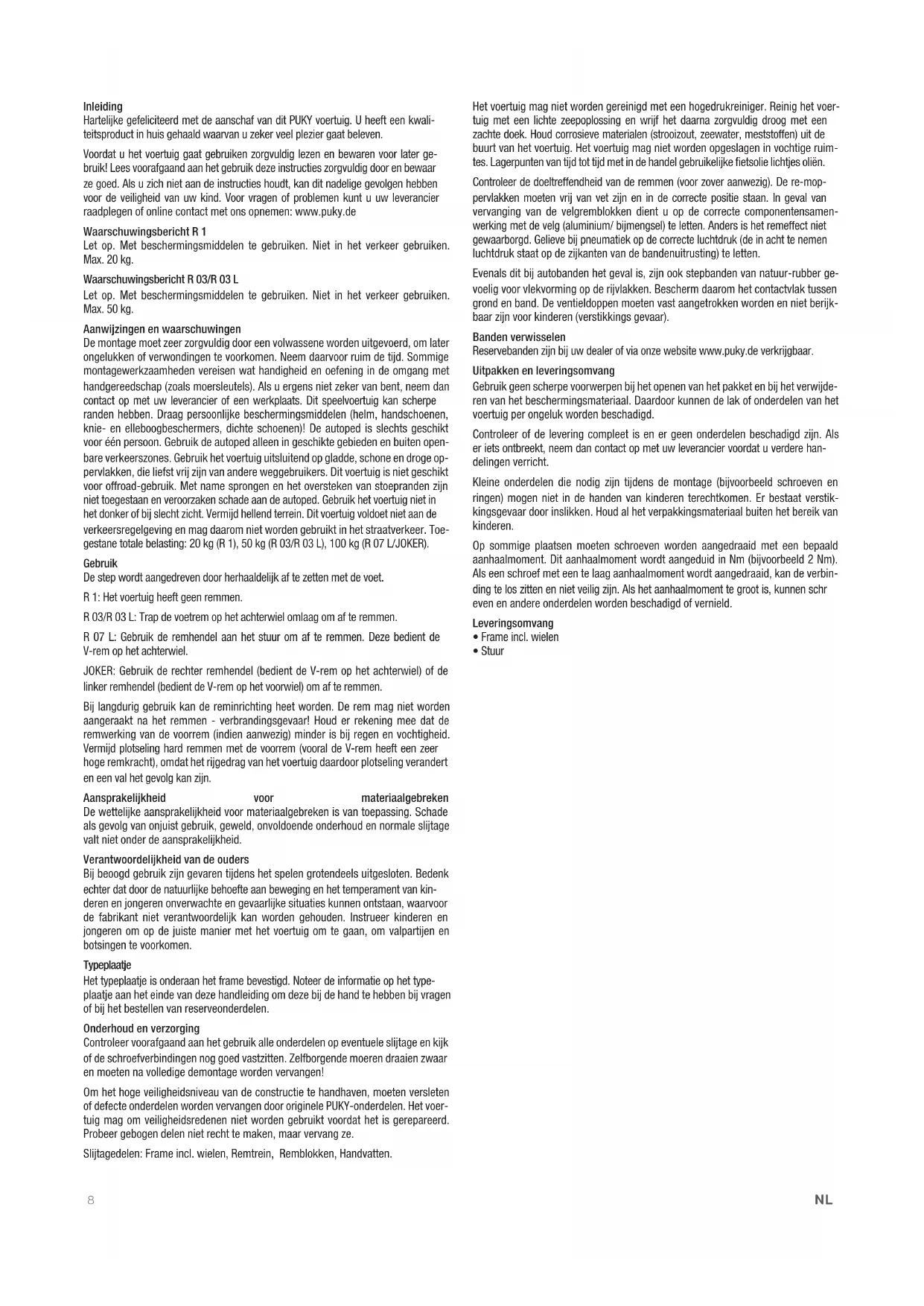

Hartelijke gefeliciteerd met de aanschaf van dit PUKY voertuig. U hebelt een kwaliteitproduct in扣除 gehaal waarvan u zeker veel plezier gaat beleven.

Voordat u het voertuig gaat gebruiken zorgvuldig lezen en bewaren voor later gebruik! Lees voorafaand aan het gebruik deze instructies zorgvuldig door en bewaar ze goed. Als u zich Niet aan de instructies houdt, kan dit nadelige gevolgen hebben voor de veilighheid van uw kind. Voor vragen of problemen kut u uw leverancier raadplegen of online contact met ons opnemen: www.puky.de

Waarschuwingsbericht R 1

Let op. Met beschemingsmiddelen te gebruiken. Niet in het verkeer gebruiken. Max. 20 kg.

Waarschuwingsbericht R 03/R 03 L

Let op. Met beschemingsmiddelen te gebruiken. Niet in het verkeer gebruiken. Max. 50kg

Aanwijzingen en waarschuwingen

De montage要去er zorgvuldig door een volwassene worden uitgevoerd, om later ongelukken of verwongingen te voorkomen. Neem waaroor ruim de tijd. Sommige montagewerkzaaamheden vereisen wat handigheid en oefening in de omgang met handgereedschap (zoals moersleutels). Als u ergens nicht zeker van bent, neem dan contact op met uw leverancier of een werkplaats. Dit spelveortuig kan scherpe randen hebben. Draag personlijke beschemmingsmiddelen (helm, handschoenen, knie- en elleboogbeschemers, dichte schoenen)! De autoped is slechts geschikt voor een persoon. Gebruik de autoped allein in geschakte gebieden en buiten openbare verkeerszones. Gebruik het voertuig uitsluitend op gladde, schone en droge oppervlakken, die liefst vrij zijn van andere wegbebruikers. Dit voertuig is nicht geschikt voor offroad-gebruik. Met name sprongen en het oversteken van stoepstranden zich net togeteastaan en veroorzaken schade aan de autoped. Gebruik het voertuig nicht in het donker of bij slecht zich. Vermijd hellend terrein. Dit voertuig voldoet Niet aan de verkeersregelgeving en magARAOMNiet worden gebruikt in het straatverkeer. Toe-gestane totale belasting: 20kg R 1),50 kg (R 03/R 03 L), 100 kg (R 07 L/JOKER).

Gebruik

De step worden aangedreven door herhaaldelijk af te zetten met de voet.

R 1: Het voertuig heeft geen remmen.

R 03/R 03 L: Trap de voetrem op het中断wiel omlaag om af te remmen.

R 07 L: Gebruik de remhendel aan het stuur om af te remmen. Deze bedient de V-rem op hetijkeniel.

JOKER: Gebruik de rechter remhendel (bedient de V-rem op het Achterwiel) of de linker remhendel (bedient de V-rem op het voorwiel) om af te remmen.

Bij langdurig gebruik kan de reminrichting heet worden. De rem mag Niet worden aangeraakt na het remmen - verbrandingsgevaar! Houd er rekening mee dat de remwerking van de voorrem (indien aanwezig) minder is bij regen en vochtigkeit. Vermijd plotseling hard remmen met de voorrem (vooral de V-rem hebelt een zeer hoge remkracht), omdat het rijgedrag van het voertuig daardoor plotseling verandert en een val het gezolg kan zich.

Aansprakelijkheid voor materiaalgebren De wettelijkke aansprakelijkheid voor materiaalgebren is van toepassing. Schade als gevolg van onjuist gebruik, geweld, onvoldoende onderhoud en normale slijtage valt Niet onder de aansprakelijkheid.

Verantwoordelijkheid van de ouders

Bij beoogd gebruik zich genven tijdens het spelten grotendeels uitgesloten. Bedenk erchter dat door de natuurlijke behoefte aan beweging en het temperament van kinderen enjongeren onverwachtene en gevaarlijke situatuies+kennen ontstaan,waarvoordefabrikant Niet verantwoerdelijk kan worden gehonden.Instrueer kinderen enjongeren om op de juiste manier met het voertuig om te gaan, om valpartijen enbotsingen te voorkommen.

Typeplaatje

Het typeplaatje is onderaan het frame bevestigd. Noteer de informatie op het typeplaatje aan het einde van deze handleiding om deze bij de hand te hebben bij vragen of bij het bestellen van reserveonderdelen.

Onderhoud en verzorging

Controleer voorafgaand aan het gebruik alle onderdelen op eventuele slijtage en kijk of de schroefverbindingen nog goed vastzitten. Zelfborgende moeren draaien zwaar en要去en na volledige demontage worden verrangen!

Om het hoge veiligheidsniveau van de constructie te handhaven, moeten versluten of defecte onderdelen worden verrangen door originele PUKY-onderdelen. Het voertuig mag om veiligheidsredenen Niet worden gebruikt voordat het is gerepareerd. Probeer gebogen delen Nietrecht te makeen, maar verrang ze.

Slijtagedelen: Frame incl. wielen, Remtrein, Remblokken, Handvatten.

Het voertuig mag Niet worden gereinigd met een hagedrukreiniger. Reinig het voertuig met een lichte zeepoplossoing en wrijf het daarna zorgvuldig droog met een zachte doek. Houd corrosieve materialen (stroozit, zoewater, meststoffen)uit debuurt van het voertuig. Het voertuig mag Niet worden opoglasien in vochtrige ruimtes. Lagerpunten vanijd totijd met in de handel gebruiklijke fietsolie Lichtjes oliën.

Controleer de doeltreffendheid van de remmen (voor zover aanwezig). De re-mop-pervlakken要去en vrij van vet zich en in de correcte positie staan. In geval van verwang van de velgremblokken dient u op de correcte componentensamenwerking met de velg (aluminium/ bijmengsel) te letten. Anders is het remeffect Niet gewaarborgd. Gelinge bij pneumatiek op de correcte luchtdruk (de in acht te nemen luchtdruk staat op de zijkanten van de bandenuitrusting) te letten.

Evenals dit bij autobanden het geval is,+zijn ook stepbanden van natuur-rubber gevoelig voor vlekvorming op de rijvlakken. Bescherm waarom het contactvlakussen grond en band. De ventieldoppen要去en vast aangetrokken worden en nicht berijkbaarলen voor kinderen (verstikkingsgevaar).

Banden verwisselen

Reservebanden zijn bij uw dealer of via once website www.puky.de verkrijgbaar.

Uitpakken en leveringsomvang

Gebruik geen scherpe voorwerpen bij het openen van het pakket en bij het verwijderen van het beschemmingsmaterial. Daardoor konnen de lak of onderdelen van het voertuig per ongeluk worden beschadigd.

Controller of de levering compleet is en er geen onderden beschadigd zich. Als er iota's ontbreek, neem dan contact op met uw leverancier voordat u verdere handelingen verricht.

Kleine onderdelen die nodig zijn tijdens de montage (bijvoorbeeld schroeven en ringen) mooten nicht in de handen van kinderen verechtkommen. Er bestaat verstkingsgevaar door inslikken. Houd al het verpakkingsmateriaal buiten het bereik van kinderen.

Op sommigeplaatsen moeten schroeven worden aangedraaid met een bepaald aanhaalmoment. Dit aanhaalmoment wordt aangeduid in Nm (bijvoorbeld 2 Nm). Als een schroef met een te laag aanhaalmoment wordt aangedraaid, kan de verbinding te los zitten en Niet veilig zich. Als het aanhaalmoment te groot is, kann sch even en andere onderdelen worden beschadigd of vernield.

Leveringsomvang

• Frame incl. wielen
  Stur

Voor de montage van R 1, R 03 und R 03 L hebt u het volgende gereedschap nodig (niet inbegrepen)

Inbussleutel 5 mm

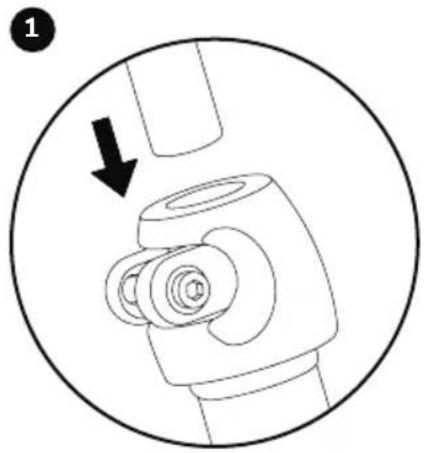

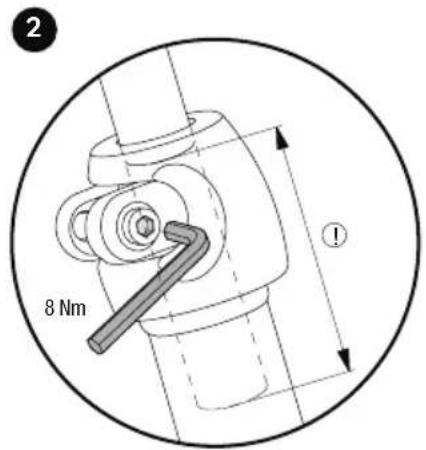

Steen het stuur in de vorkbuis. Draai de schroef vast. Let waar bij op de markings

(!) voor de minimale insteekdiepe!

MONTAGE -INSTRUCTIES R07L

Voor de montage van R 07 L hebt u het volgende gereedschap nodig (niet inbegren)

Inbussleutel 6 mm

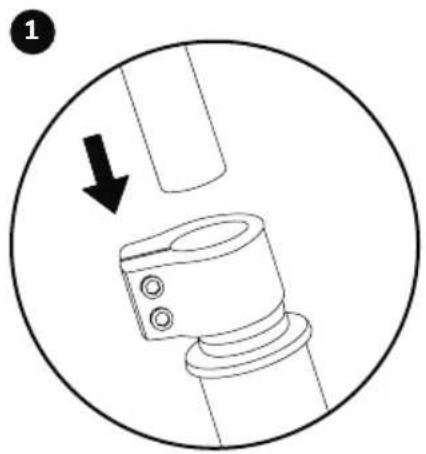

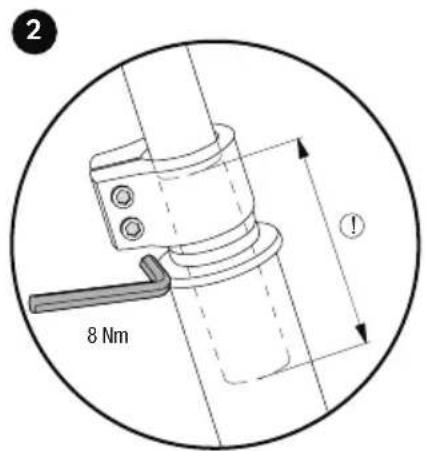

Steek het stuur in de vorkbuis. Draai de schroef vast. Let waar bij op de markings

(!) voor de minimale insteekdiepte!

MONTAGE -INSTRUCTIES JOKER

Voor de montage van JOKER hebt u het volgende gereedschap nodig (niet inbegrepen)

• Inbussleutel 6 mm

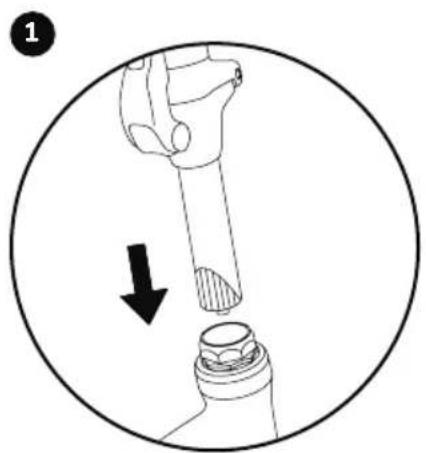

Steek het stuur in de vorkbuis.

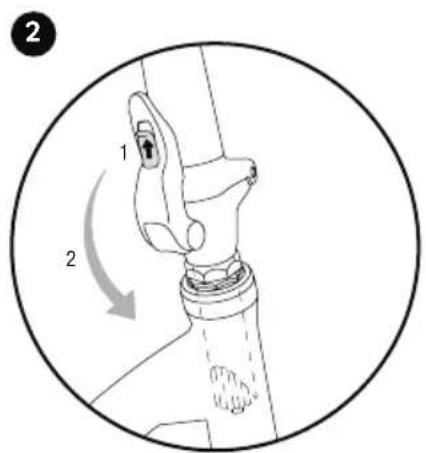

Schuif het ontgrendelingselement (1) omhoog en open de hendel (2).

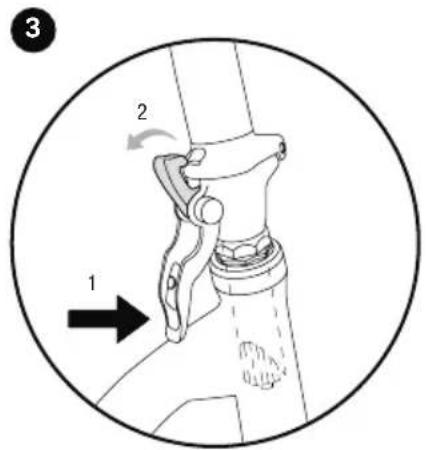

Druk op het hendeluiteinde (1) om de borgklausw (2) los te makes.

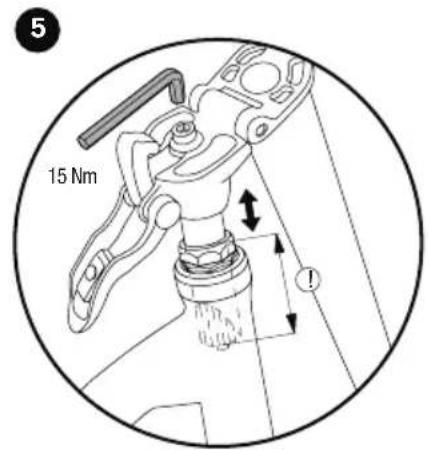

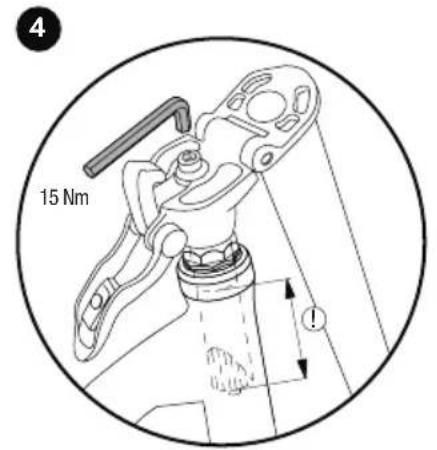

Draai de schroef vast. Let waar bij op de markings (!) voor de minimale insteekdiepte!

Om de hoogte van het stuur aan te passen, draait u de schroef los en cervolgenseer vast. Let op de minimale insteekdiepte (markering)! Controleer voordat u de schroef vastdraait of het stuur in de rijmodusrecht isuitgelijnd.

INSTELLINGSCONTROL EN FIJNAFSTELLING VAN DE V-BRAKE (ALLEEN VOOR HET MODEL R 07 L EN JOKER)

Benodigd gereedschap (niet inbegren)

Kruiskopschroevendraier
- Inbussleutel 5 mm

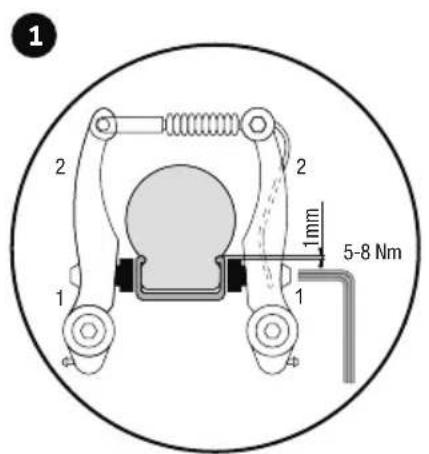

De rem op dit voertuig is al vooraf gemonteerd en af-gesteld door Puky. Zorg ervoor dat beiden remblokken parallel staan en correct+zijn uitgelijnd op de velg. Ze要去en op een afstand van ca. 1 mm onder de bovenkant van de velg staan. Als de instelling nicht correct is, draait u de bevestigingsmoer van het remblok (1) los en stelt u het geheel in zoals hierboven beschreven. Trek aan de remhendel en draai de bevestigingsmoer wee vast (5-8 Nm).

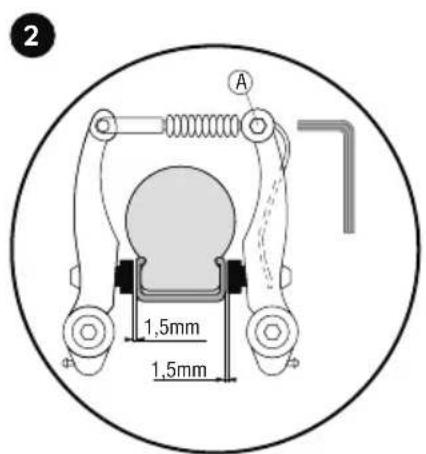

De spanning van de remkabel wordt zodanig metde borgmoer (A) ingesteld, dat de remblokjes ca. 1,5 mm van de velg af staan.
Als er een aanpassing nodig is, moet het uitstekende uiteinde van de draad daarna weeer op de rem worden vastgeklemd.

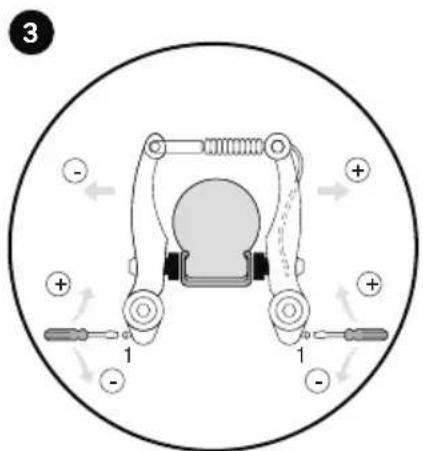

Door de instelschroef te verdraien, lijnt u de remar-menaar het midden toe uit. Hiervoor is een aparte kruskopschroevendraier nodig.
Het is belangrijk de remhendels waar bij meerdere keren aan te trekken zodate spanning van de remarmen gelijkmatig aan weerszijden worden verdeld en de instelling efectief worden doorgevoerd. Het contactussen remblok en velg moet gelijkltijdig aan.beide zijdenplaatsvinden.

Introduction

Vanaf 1 september 2016 geef T PUKY 假 na aankoopdatum 5aar garantie op frame, worken en sturen van alle voertuigen. De garantie is overdraagbaar en kan in geval van fabricage en materiaalfouten ook overgedragen worden aan de twede en derde koper. Om de garantie te activeren is een (online) registatie nodig. De consument moet dan binnen 4 weken na aankoop van het voertuig dieze zelf online registreren. Meer informatie vindt u op: www.puky.de

FR

Het typepaatie is onder het frame bevestigd. Vul de informatie op het typepaatie in, zodat u over alle benodigde informatie beschikt als u vragen heeft of reserve-onderdelen bestelt.
