MANUALE UTENTE Joker Puky

Auguri per l'acquire di quello veicolo PUKY. Avete acquistato un prodotto di qualità che sicuramente vi portera tanta gioia.

Leggerle attendamente prima di mettere in funzione il veicolo e conservare in un luogo sicuro per poterle utilizzare in seguito! Si prega di leggere le seguenti averterenze con attenzione prima dell'utilizzo e di conservare con cura. Nel caso di non osservanza delle presentiindicazioni non pue essere garantita la sicurezza del bambino. In caso di domande o problemi rivolgetevi al vostro rivenditore oppure utilizzate il nostro contatto internet: www.puky.de

Aventimento R 1

Attenzione. Equipaggiamento protettivo richiesto. Non adatto all'uso stradale. Massimo 20kg

Aventimento R 03/R 03 L

Attenzione. Equipaggiamento protettivo richiesto. Non adatto all'uso stradale. Massimo 50~kg

Indicazioni di pericolò

Il montaggio deve essere effettuato con molta attenzione da un adulto, in modo tale da evitare incidenti o lesions in futuro. Dedicare al montaggio il tempo necessario. Alcuni lavori di montaggio richiedono abilità manuale e pratica nella manipolazio degli utensili manuali (ad es. chiavi). In caso di dubbio, rivolgersi al proprio riven-ditore specializzato o ad un'officina. Questo veicolo giocattolo presente eventuali spigoli vivi. Indossare dispositivi di protezione individuelle (casco, gianti, ginocchiere e protezioni per i gomiti, scarpe chiuse)! Lo scooter è adatto solo per una persona. Utilizzare lo scooter solo in un ambiente adeguato e al di fuori delle aree di traffico pubblico. Utilizzare il veicolo solo su superfici lisce, pulite e asciutte, possibilmente libero da altri utenti della strada. Questo veicolo non è adatto per l'uso fuori strada. In particolare, non sono consentiti sali et la guida sopra i paracarri, con seguenti danni allo scooter. Non usare il veicolo al buio o con scara visibilità. Evitare terreni scoscesi. Il veicolo non è conforme alle disposizioni dello StVZO [Codice della strada tedesco] e non è adatto alla circolazione su strada. Carico massimo consentito: 20 kg (R 1), 50 kg (R 03/R 03 L), 100 kg (R 07 L/JOKER).

Avvertimenti per l'utilizzo

Il monopattino si aziona spingendolo ripeturamente con il piede.

R 1: Il veicolo non dispone di freni.

R 03/ R 03 L: per frenare schiacciare il freno a pedale della ruota.

R 07 L: per frenare azionare la leva del freno sul manubrio. Questo comanda il V-brake sulla ruota posteriore.

JOKER: per frenare azionare la leva del freno destra (comanda il freno V-brake della ruota posteriori) o la leva del freno sinistra (comanda il V-brake della ruota anteriore).

Se usato continuamente, il disposito di frenata può sorriscaldarsi. Dopo una frenata non si dovrebbe toccare il freno - rischio di scottature! L'azione frenante del freno della ruota anteriore (se presente) si riduce in presenza di pioggia o bagnato. Evitare frenate brusché e improvvisce con il freno della ruota anteriore (soprattutto i fremi V-brake che presentano un'azione frenante molto elevata), che possono modificare improvisamente la ricerca del veicolo alla guida causando cadute.

Garanzia prevista

Vale la garanzia prevista alla legge. I danni causati da uso improprio, violenza, mancata manutenzione o per normale usura sono escludi da tale garanzia.

Responsabilità dei genitori

Seutilizzato in maniera corretta, il prodotto non comporta praticamente rischi. Considerate perché la necessità naturale di muoversi e il temperamento dei bambini e ragazzi sono causare delle situazioni e pericoli non prevedibili che non ricadono nella responsabilità del produttore. Istruire i bambini e i giovani ad un uso correto del veicolo onde evitare cadute o collisioni.

Targhetta d'identificazione

La targhetta d'identificazione è applicata in basso sul telaio. Annotare i dati riportati sulla targhetta d'identificazione alla fine del presente manuale d'uso, in modo di averli a portata di mano in caso di domande od ordini di parti di ricambio.

Manutenzione e cura

Prima di utilizzare il veicolo, controllate che i pezzi non presentino usure e che le viti siano salde. I dadi che si avvitano da soli in caso di smontaggio completo vanno sostituiti!

Al fine di garantire l'alto livello di sicurezza, i pezzi usurati o difettosi vanno sostituiti immediamente con pezioni di ricambio PUKY originali. Per motivi di sicurezza il veicolo non va utilizzato fino a quando non sare riparato. I pezzi deformati non vanno sistematii, ma sostituiti.

Pezzi di usura: pTelaio incl. ruote, trazione dei freini, guarnizioni dei freni, impugnature.

Il veicolo non va lavato con pulitori ad alla pressione. Pulite il veicolo con acqua e sapone e asciugatelo con un panno morbido. Tenete il veicolo lontano da materiali corrosivi (sale utilizzato su strada, sale marino, concime). Non deponete il veicolo in ambienti umidi. Ogni tanto ungete leggermente i cuscinetti con dell'olio per bicyclette.

Controllate l'efficacia dei fremi (sepresenti). La superficie dei fremi doivent essere pulita e nella posizione corretta. Quando sostituite le guarmizioni dei fremi, scegliete il giusto prodotto per il cerchio (alluminio/Alloy), altrimenti non è garantita la giusta frenata.

Controllate eventuallyla pressione delle ruote (la pressione adatta e indicate ai lati degli pneumatici).

Come nel caso degli pneumatici delle autovetture, la gomma naturale vulcanizzata comporta il rischio di formazione di macchie nell'area dove poggiano le ruote. Per favore, proteggete l'area di contatto tra pavimento e pneumatici. I cappucci delle valvole devono essere fissati bene e tenuti lontano dai bambini (pericolo di soffocamento).

Cambio ruota

Le ruote di ricambio sono disponibili presso il rivenditore di zona o tramite il nostro contatto internet www.puky.de

Eliminazione dell'imballaggio e contento

Non utilizzate oggetti contundenti per aprire l'imballaggio ed eliminare il materiale di protezione. Potreste inavvertitamente danneggiare la vernice o dei pezzi del veicolo.

Verificate che siano presenti tutti i pezioni e che non vi siano dei difetti. Se doves se mancare un pezzo, prima di iniziare il lavoro rivolgetevi al vosto rivenditore.

I pezzi piccoli necessari per il montaggio vanno tenuti fuori alla portata di bambini piccoli (per esempio viti o rondelle). Potrebbero ingoiari e soffocare. Tenete lontano dai bambinianche tutti i materiali d'imballaggio.

In alcuni puniti le viti vanno avvitate con una forza precisa. Questa forza è indicata in metri Newton (p.e. 2 Nm). Se una vite viene avvitata con troppooca forza, la connessione potrebbe risultare molto forte e insicură. Se la forza è troppo grande, le viti e altri pezioni potrebbero danneggiarsi e riportare danni irrevocabili.

Volume di fornitura

Telao incl. ruote
Manubrio

ISTRUZIONI DIMONTAGGIO R1|R03|R03L

Per il montaggio del R 1, R 03 und R 03 L occorre il seguente utensile (non incluso nel volume di segna)

• Chiave a brugola 5 mm

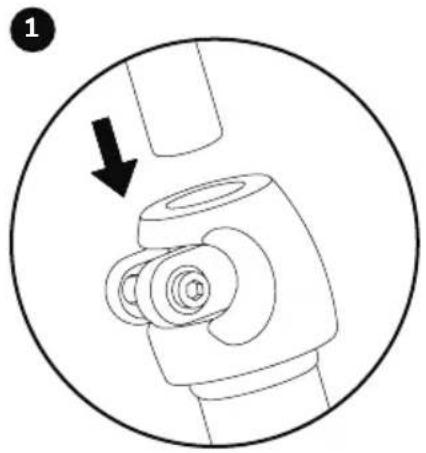

Inserire il manubrio nel tubo della forcella.

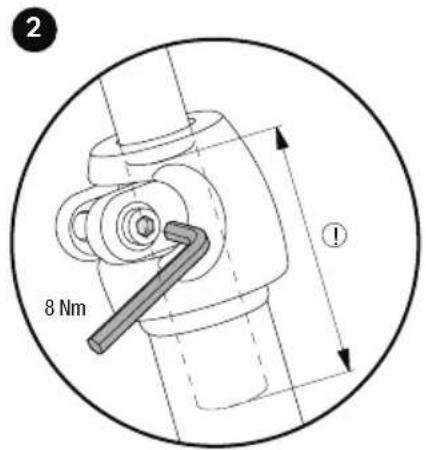

Stringere la vite. Fare attenzione alla marcatura del livello minimo di inserimento!

ISTRUZIONI DI MONTAGGIO R07 L

Per il montaggio del R 07 L
occorre il seguente utensile
(non incluso nel volume di segna)

• Chiave a brugola 6 mm

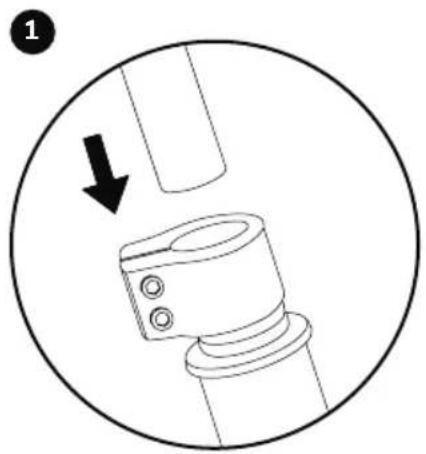

Inserire il manubrio nel tubo della forcella.

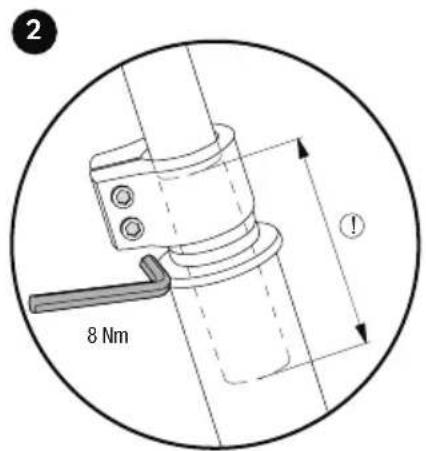

Stringere la vite. Fare attenzione alla marcatura del livello minimo di inserimento!

ISTRUZIONI DI MONTAGGIO JOKER

Per il montaggio del JOKER
occorre il seguente utensile
(non incluso nel volume di segna)

Chiave a brugola 6 mm

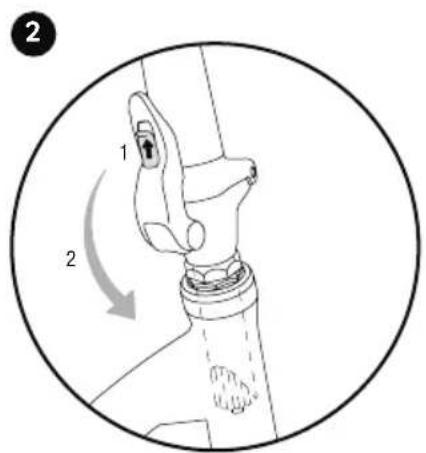

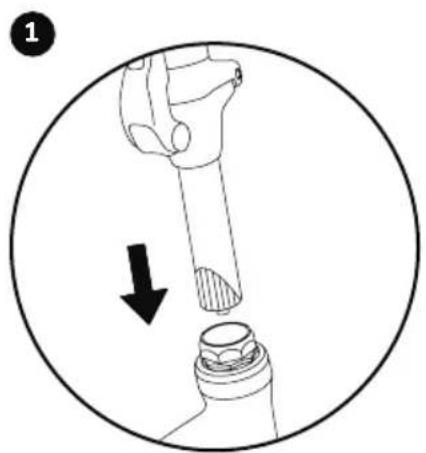

Inserire il manubrio nel tubo della forcella. Spingere verso l'alto l'elemento di sblocco (1) e aprire la leva (2).

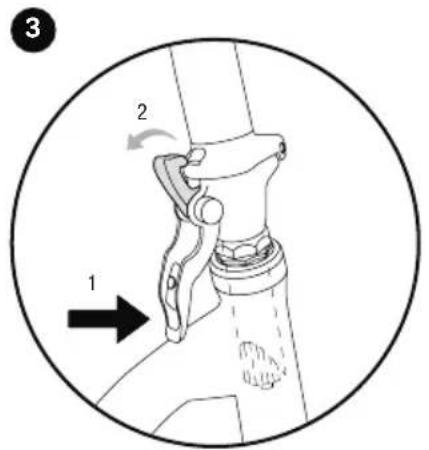

Schiacciare le leva (1) per allentare l'artiglio di sicurezza (2).

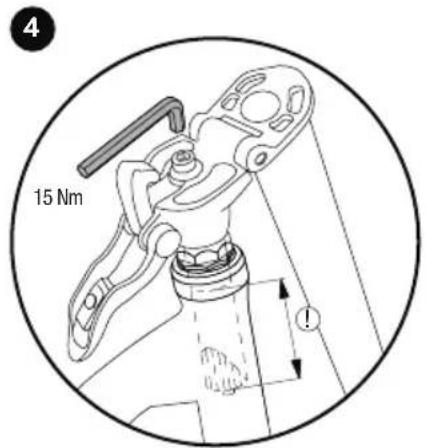

Stringere la vite. Fare attenzione alla marcatura del livello minimo di inserimento!

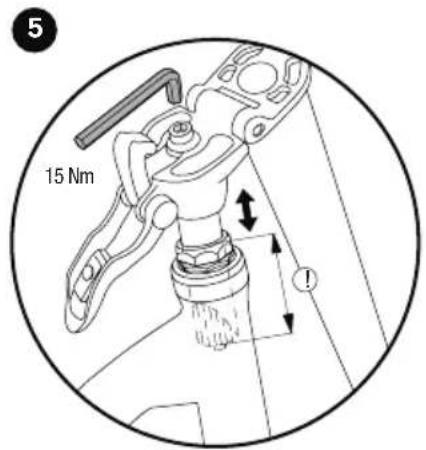

Per impostare l'altezza del manubrio, allentare la vite e poi riserrarla. Osservare la profondita di inserimento minima (marcatura)! Prima di serrare la vite, accertarsi che il manubrio sia orientato in posizione di guida diritta.

CONTROLLO DELL'IMPOSTAZIONE E REGOLAZIONE ACCURATA DEL V-BRAKE (SOLO PER IL MODELLO R 07 L E JOKER)

Utensile necessario (non incluso nel volume di segna)

Giravite a stella
Chiave a brugola 5 mm

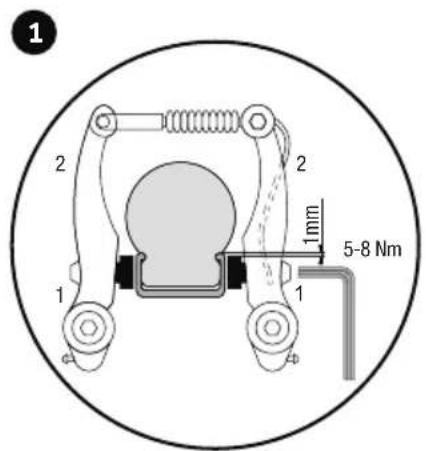

Il fren e già stato montato e regolato su quello vo- colo da PUKY. N on dimentcare c he le guarnizioni dei freni sono posizionate parallelamente le une alle altre e sono allineate correttamente ai cerchioni. Ciog significa che queste dovrebbero trovarsi a una distanza di circa 1 mm dal bordo superiore dei cer-chioni. Nel caso in cui il positonamento non fosse correto, sbloccare il dato di fissaggio della guar-nizione del fren (1) e correggere come descritto sopra. Tirare inoltre la leva del fren e riavitare il dato di fissaggio (5-8 Nm).

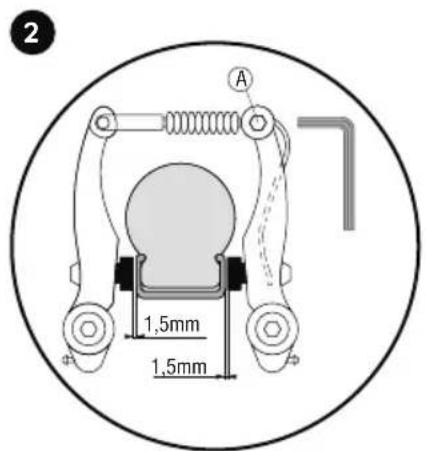

La tensione del cavo del freno e regolata al dado di fissaggio (A) in modo tale che la guarmizione del freno si trovi a una distanza di rispettivamente ca. 1,5 mm.
Se si rendesse necessaria una correzione, alla la parte finale del cavo sporgente delve essere nuovamente fissata al freno.

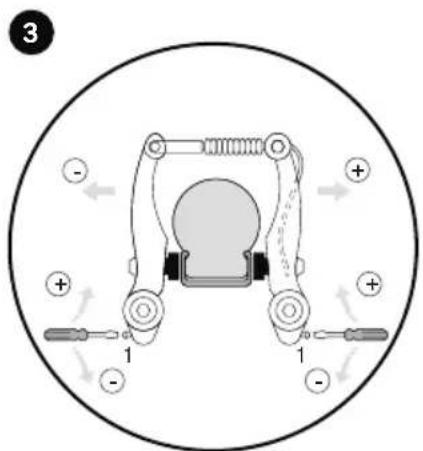

Ruotando la vite di regolazione, si correggono ora le braccia del freno centralmente. E necessario un cacciavite a croce separato.
É importante che la leva del freno venga azionata più volte, affinché la tensione delle braccia del freno sia distribuita in modo equivalente su entrambi i lati e affinché la regolazione sua efficace. Il contatto tra il corpo del freno e il cerchione deve avenire contemporaneamente su entrambi i lati.

Wprowadzenie

Dal 01 settembre 2016 (data di acquisito), PUKY © offre una garanzia di 5 anni per tutti i veicoli su telai, forcelle e manubri. La garanzia è trasferribile e può essere rivendicata anche in caso di errorsi di preparazione e di materiale da parte di clienti di seconda o terza mano. Per attivare la garanzia per la primaolta è necessaria una registrazione (online) da parte dell'acquirente entro 4 settimane dall'acquisito del voicolo. Per ulteriori informazioni: www.puky.de

PL

La targhetta va applicata sotto al tetalo. Integrare i dati sulla targhetta per poter disporre di tutte le informazioni necessarie in caso di chiarimenti o per ordinare dei ricambi.
