GEBRUIKSAANWIJZING Roxxter BCR1ACP2 BOSCH

[nl] Gebruiksaanwijzing

Robotstofzuiger 232

Technische Daten 4

Sicherheit 5

Onderdelen en accessoires 236

Veiligheidsvoorschriften. 237

Laser-navigatiesysteem 237

Aanwijzingen voor het transport 243

Beschrijving van het apparaat 244

Speciale accessoires 246

Voor de start 247

Uitpakken 247

Laadstation opstellen 247

Laadstation aansluiten 248

Voor het eerste gebruik 248

Robotstofzuiger inschakelen 249

Accu opladen 250

Reinigingsprogramma's en vermogensmodi 251

Reinigingsprogrammas 251

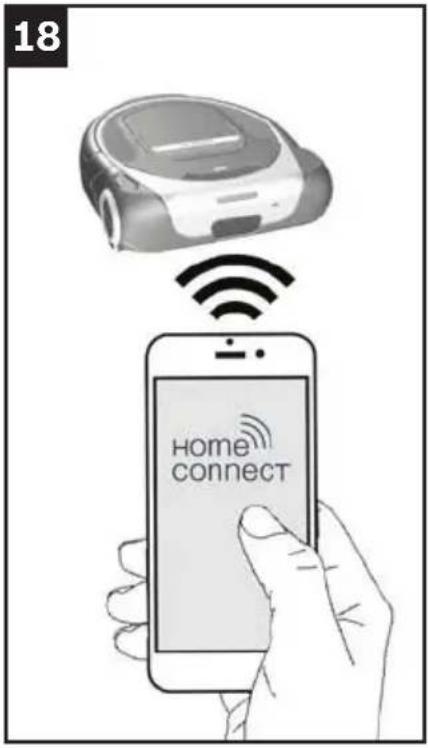

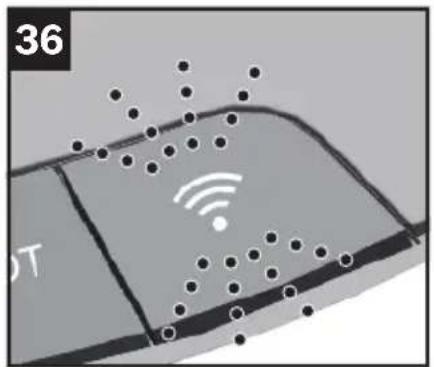

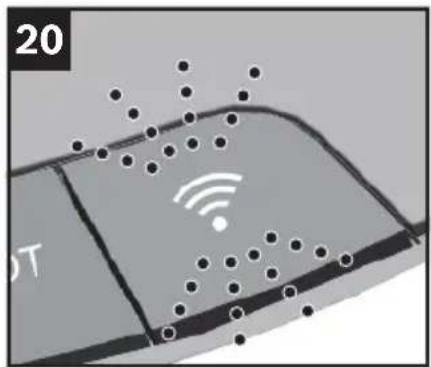

Verbinding met draadloos netwerk 257

Instellen 258

Robotstofzuiger terugzetten naar de fabrieksinstellingen ..... 2 6 2

Aanwijzing over gegevensbescherming 263

Conformiteitsverklaring 263

RED aanduiding 264

Energiebesparende modus iin het netwerk 2 6 4

Energiebesparende modus 265

Bediening 266

Voorwaarden voor de start 266

Robotstofzuiger starten 266

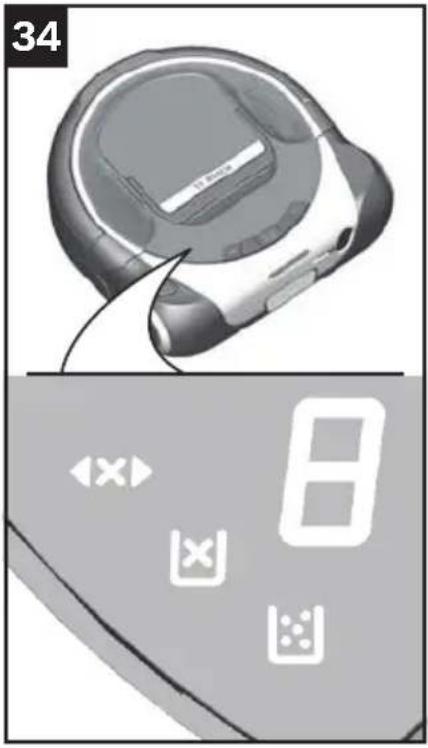

Indicaties en signalen 269

Toestand en functie van de sensoren 272

Navigatiesensoren 273

Reiniging en verzorging 274

Stofreservoir leegmaken 275

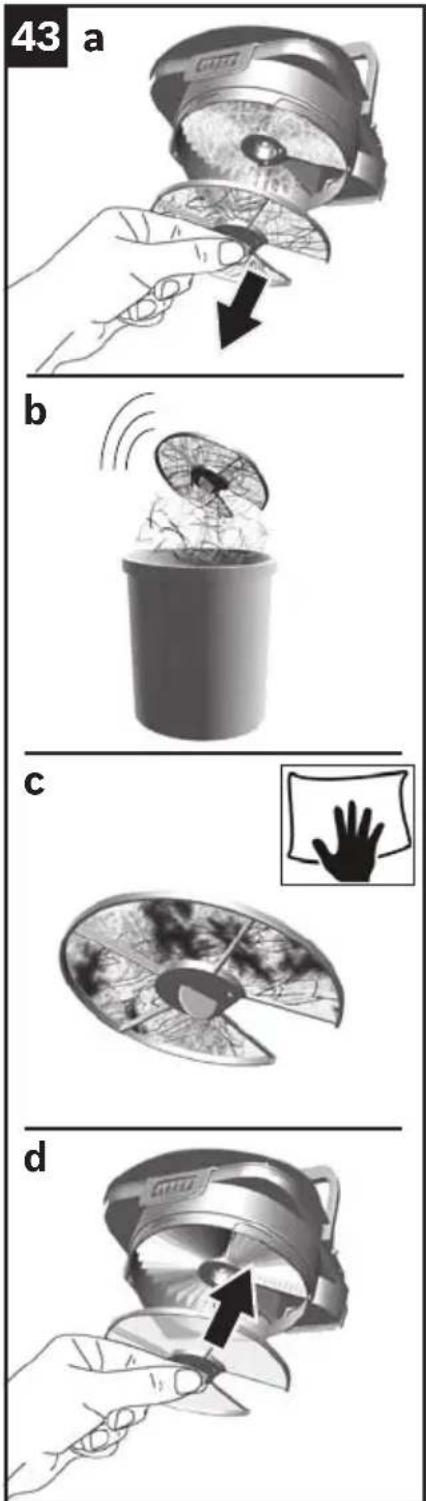

Filteronderhoud 277

Borstelrol schoonmaken 278

Navigatiesensoren reinigen 280

Camera reinigen 281

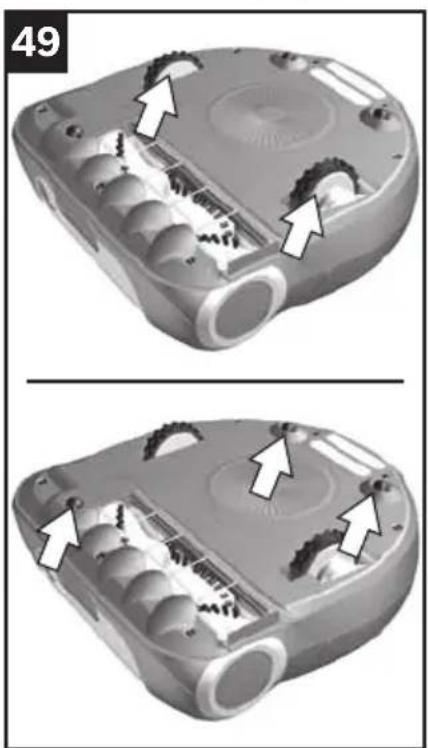

Wielen en rollen reinigen 281

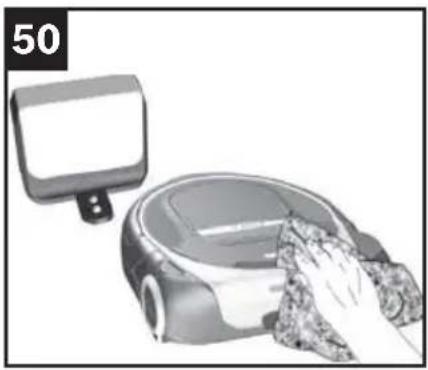

Behuizing reinigen 282

Verzorging en onderhoud 283

Accu vervangen 283

Filtereenheid vervangen 284

Storingen en probleemoplossing 285

Storingsmelding en foutcodes 285

Testmodus en software-update .... 287

Straight line test 287

Software-update 287

Afvoer 288

Afvoer van het apparaat 288

Afvoer van de accu 288

Afvoer van de verpakking 288

Garantievoorwaarden 294

Versleuteling van de videostream

AES

128

Het verheugt ons dat u voor een Bosch robotstofzuiger uit de serie Roxxter heeft gekozen.

Om een zo goed mogelijk resultaat te behalen, dient u alleen gebruik te maken van originele accessoires van Bosch, die speciaal voor uw robotstofzuiger ontwikkeld zijn.

De gebruiksaanwijzing goed bewaren. Geeft u de robotstofzuiger door aan derden, voeg de gebruiksaanwijzing er dan bij.

Doelmatig gebruik

De robotstofzuiger is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving. Gebruik de robotstofzuiger uitsluitend voor het reinigen van textiel en harde vloerbedekking. De robotstofzuiger is bestemd voor gebruik tot een hoogte van maximaal 2000 meter boven zeeniveau. De robotstofzuiger uitsluitend gebruiken zoals aangegeven in deze gebruiksaanwijzing.

Ter voorkoming van lichanelijk letsel en schade mag de robot-stofzuiger niet worden gebruikt voor:

■ het schoonzuigen van:

• mensen of dieren.
• hoogpolige tapijten, trappen of tafelbladen en planken.

■ het opzuigen van:

- stoffen die schadelijk voor de gezondheid, heet of gloeiend zijn of scherpe randen hebben.

• vochtige of vloeibare stoffen.
• licht ontvlambare of explosieve stoffen en gassen.

- as, roest, bijv. van open haarden en centrale verwarmingsinstallaties.

- tonerstof van printers en kopieerapparaten.

■ het gebruik in:

- wasruimtes of andere vochtige ruimtes.

- Ruimtes die beveiligd zijn met een alarminstallatie of bewegingsmelder.

Onderdelen en accessoires

Onze originele onderdelen en originele en extra accessoires zijn afgestemd op de eigenschappen en eisen van onze robotstofzuigers. Wij adviseren u daarom om uitsluitend onze originele onderdelen en originele accessoires en extra accessoires te gebruiken.

Zo zorgt u ervoor dat de robot een lange levensduur heeft en het reinigingsvermogen constant op hoog niveau blijft.

Aanwijzing

Door het gebruik van niet goed passende of kwalitatief mindere onderdelen en accessoires/ extra accessoires en stofzakken kan de robotstofzuiger beschadigd raken. Indien deze schade veroorzaakt is door het gebruik van dergelijke producten valt dit niet onder de garantie.

Veiligheidsaanwijzingen

Deze robotstofzuiger voldoet aan de erkende regels van de techniek en de geldende veiligheidsbepalingen.

■ Het apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, sensorische of geestelijke vermogens of personen die gebrek aan kennis of ervaring hebben, indien zij onder toezicht staan of, met het oog op een veilig gebruik, volledig over de bediening van het apparaat zijn geïnformeerd en op de hoogte zijn van de gevaren die hieruit kunnen voortvloeien.

■ Er mogen geen kinderen met het apparaat spelen.
■ Reiniging en onderhoud mogen alleen door kinderen worden uitgevoerd als zij onder toezicht staan.

■ Plastic zakken en folie dienen buiten het bereik van kleine kinderen te worden bewaard en gerecycled.

→ Er bestaat een risico van verstikking!

Laser-navigatiesysteem

Laser klasse 1 volgens DIN EN 60825-1:2015-07

■ Richt de laserstraal niet op mensen, want verblinding kan leiden tot ongelukken.
■ Niet in de directe of gereflecteerde straal kijken.
■ Manipulaties (wijzigingen) aan de robotstofzuiger zijn niet toe-gestaan.
■ Het ingebouwde laser-navigatiesysteem neemt alleen het laser-spectrum op om te navigeren. Het is geen camera.

Vakkundig gebruik

■ Om op te laden alleen de meegeleverde laadkabel met het originele laadstation gebruiken.
■ De laadkabel en het originele laadstation alleen volgens het typeplaatje aansluiten en in gebruik nemen.

■ Een beschadigde laadkabel mag niet meer worden gebruikt en dient te worden vervangen door een origineel exemplaar.

■ Niet aan de laadkabel maar aan de stekker trekken om het apparaat van de stroom te halen.
■ De laadkabel niet over scherpe randen trekken en niet bekneld laten raken.
■ De laadkabel en de slang niet gebruiken om het laadstation te dragen / transporteren.
■ Het apparaat mag alleen binnen worden bewaard en opgela- den.
- Om de capaciteit van de accu optimaal te kunnen benutten, dient het apparaat alleen bij kamertemperatuur te worden opgeslagen en gebruikt.
■ Stel het apparaat niet bloot aan temperaturen beneden 0°C en boven 40°C.

■ Gebruik het apparaat nooit zonder stofzakken of filters.

→ Dan kan het beschadigd raken!

■ Niet in de nabijheid van het hoofd zuigen. Zorg ervoor dat het apparaat niet in de buurt komt van lang haar, sjaals, dassen, etc.
→ Dit brengt het risico van lichamelijk letsel met zich mee!

■ Nooit in de draaiende onderdelen grijpen.

■ Geen scherpe voorwerpen in de elektrische contacten steken.

■ De contacten niet aanraken.

■ Het is mogelijk dat zelfs door zachtjes tegen de robotstofzuiger te duwen voorwerpen (ook op tafels of kleine meubels) omvalen.

• Observeer de robotstofzuiger tijdens de eerste keren dat u hem gebruikt. Zijn er obstakels in de kamer die de robotstofzuiger niet aankan, dan kunt u deze van tevoren verwijderen en daar-mee ongewenste onderbrekingen voorkomen.
  ■ De robotstofzuiger kan vast komen zitten in neerhangende telefoonkabels, elektriciteitskabels, tafelkleden, koorden, riemen, etc. Vergeet niet dat dit er in extreme gevallen toe kan leiden dat voorwerpen naar beneden vallen. Bovendien kunnen elektrische kabels beschadigd raken, wat elektrische schokken, brand en/of ernstig lichamelijk letsel tot gevolg kan hebben.

■ Dek het venster van het laadstation niet af.
→ Dan kan de robot het laadstation niet meer herkennen.
■ Dek het laadstation niet af.
→Oververhitting van het laadstation kan leiden tot beschadiging van het apparaat.

■ Bedek de sensoren van de robot niet, dan kan hij zich niet meer oriënteren en niet meer navigeren.
■ Plaats het laadstation zo dat het niet permanent wordt blootgesteld aan direct zonlicht.
■ Een beschadigd laadstation / beschadigde robotstofzuiger niet in gebruik nemen.
- Bij storingen de netstekker van het laadstation uit het stopcontact halen / de robot uitschakelen.
■ Ter voorkoming van risico's mag alleen onze servicedienst reparaties aan het laadstation en de robotstofzuiger uitvoeren en onderdelen vervangen.

■ Zorg ervoor dat er geen brandbare of alcoholhoudende stoffen op de filters terechtkomen.

■ Om veiligheidsredenen is het apparaat, ter bescherming van accu en motoren, voorzien van een beveiliging tegen oververhitting. Wanneer de accu of het apparaat te warm worden, schakelt het apparaat automatisch uit.

→Het apparaat moet ca. 30 minuten afkoelen voor het weer kan worden gebruikt.

■ De verpakking beschermt het laadstation / de robotstofzuiger tegen beschadiging tijdens het transport. Daarom raden wij u aan de verpakking voor transportdoeleinden te bewaren.

Li-ion-accu

■ U dient alle veiligheidsinstructiesaanwijzingen en instructies te lezen.

→Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of ernstig lichamelijk letsel veroorzaken.

■ Bewaar alle veiligheidsaanwijzingen en instructies voor toekomstig gebruik.

■ Maak de accu niet open. → Er bestaat gevaar voor kortsluiting.

■ Bescherm de accu tegen hitte, bijv. ook tegen permanente zonnestraling, vuur, water en vocht. → Er bestaat gevaar voor explosie.

- Bij beschadiging en ondeskundig gebruik van de accu kunnen er dampen vrijkomen. Zorg voor verse lucht en neem bij klachten contact op met een arts.

→ Door de dampen kunnen de luchtwegen geïrriteerd raken.
- Gebruik de accu alleen in combinatie met de Bosch Roxxter. → Alleen op deze manier wordt de accu beschermd tegen gevaarlijke overbelasting.
■ Laad de accu alleen in het originele laadstation op.
→Voor een laadapparaat dat geschikt is voor een bepaald soort accu's, bestaat het risico van brand als het samen met andere accu's wordt gebruikt.

■ Gebruik in de Bosch Roxxter alleen de hiervoor bestemde accu van het type 4INR19 / 66-2 (speciaal accessoire BRZ1AL).

→Het gebruik van andere accu's kan lichamelijk letsel of brand veroorzaken.

■ Wordt de robot voor langere tijd opgeborgen, dan moet de accu opgeladen zijn.

■ Wordt de robot voor meerdere maanden opgeborgen, laad de accu dan volledig op en verwijder hem uit het apparaat.

■ Houd de niet gebruikte accu uit de buurt van paperclips, mun- ten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een overbrugging van de contacten van de kabelstekker kunnen veroorzaken. Een kortsluiting tussen de stekkercontacten kan leiden tot verbrandingen of brand.

■ Als de accu defect is, kan vloeistof naar buiten komen en aan-grenzende voorwerpen nat maken. Controleer de betreffende delen.

→U dient deze eventueel te reinigen of te vervangen. Vermijd hierbij contact met de vloeistof.

- Bij onjuist gebruik kan er vloeistof uit de accu lekken. Vermijd contact hiermee. Bij toevallig contact met water afspoelen. Als er vloeistof in uw ogen terechtkomt, dient u een arts te raadplegen.

→Lekkende accuvloeistof kan huidirritaties of verbrandingen veroorzaken.

■ Defecte accu's mogen niet meer worden gebruikt. Een defecte accu dient u meteen te vervangen en af te voeren.

■ Door het gebruik van puntige voorwerpen, zoals spijkers of schroevendraaiers, of door externe krachten kan de accu beschadigen. Intern kan kortsluiting ontstaan en de accu kan vlam vatten, gaan roken, exploderen of oververhit raken.

Kamera

■ Gebruik de streamingcamera alleen in de context van de wet- telijke voorschriften van het betreffende gebruiksland. Gebruik de camera bijvoorbeeld niet om inbreuk te maken op de privacy van anderen.
■ U dient aanwezige personen te wijzen op het gebruik van de camera. Maak alleen gebruik van streaming wanneer de aanwezige personen hiermee hebben ingestemd.

Aanwijzingen voor het transport

De meegeleverde li-ion-accu voldoet aan de wettelijke voorschriften voor het transport van gevaarlijke stoffen. De accu kan door de gebruiker zonder verdere voorschriften buiten worden getransporteerd. Bij verzending door derden (zoals luchttransport of vrachtvervoer) moeten speciale voorschriften voor verpakking en etikettering in acht worden genomen. In dit geval moet bij de voorbereiding van het verzendstuk een expert op het gebied van gevaarlijke stoffen worden geraadpleegd.

Beschrijving van het apparaat nl

Beschrijving van het apparaat nl

① Aan-/uitknop
② Draaggreep
③ Ontgrendelingsknop borstelrol
④ Contactsensor
⑤ Fout- en storingsmeldingen
⑥ Bedieningsknoppen voor basisfuncties en reinigingsprogramma's
⑦ Laser-navigatiesysteem
⑧ Schuifje voor afdekking van de camera*
⑨ Camera (R-Cam)*
⑩ Laadindicatie
⑪ Filtereenheid met stofreservoir
⑫ Laadkabel laadstation
⑬ Kabelspoel laadstation
⑭ Aansluiting laadkabel
⑮ Laadstation
⑯ Oplaadcontacten laadstation
⑰Valsensor
⑱ Oplaadcontacten voor accu
⑲Borstelrol
20 Kabelbeveiliging
②1 Aandrijfwiel

Speciale accessoires nl

Aanwijzing

We bevelen het gebruik van originele Bosch-accessoires aan. Deze zijn zo goed mogelijk afgestemd op uw apparaat. Originele Bosch-accessoires vindt u online of in de vakhandel.

Li-ion-accu voor lange looptijden in de Bosch Roxxter.

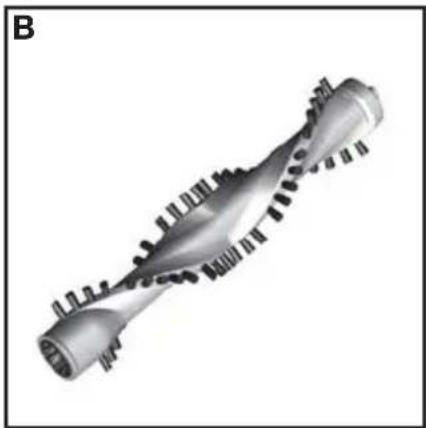

HighPower Brush borstel rol voor schone vloeren.

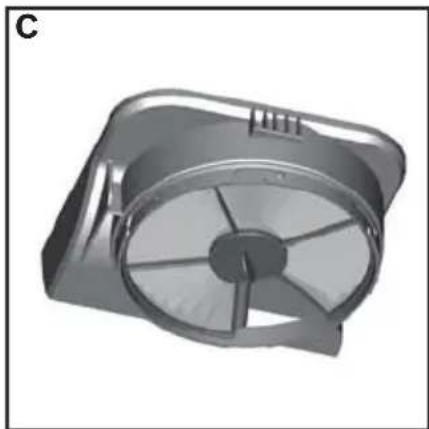

C Filtereenheid met pluiszeef BRZ1AF

Pure Air Filter voor een schone afvoerlucht.

We raden aan om de filterunit met pluiszeef om de zes maanden te vervangen.

Voor de start nl

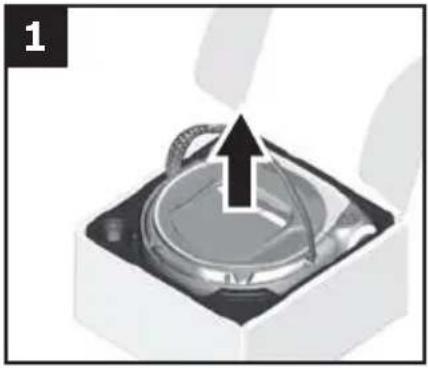

Controleer bij het uitpakken of alle onderdelen aanwezig zijn. Mochten er onderdelen ontbreken of stelt u bij het uitpakken transportschade vast, breng uw dealer hier dan onmiddellijk van op de hoogte.

Laadstation opstellen

Let op

- De positie van het laadstation moet zo worden gekozen dat het in geen geval bedekt wordt. Anders kan de robot het laadstation niet altijd herkennen.

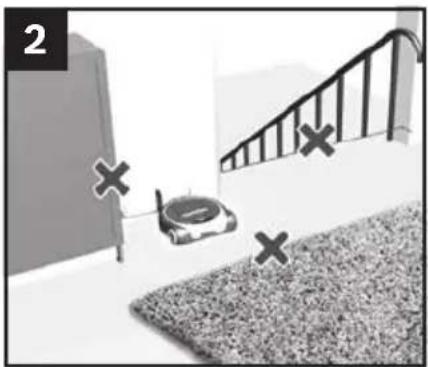

Afb. 2 Aanwijzingen voor het opstellen

Neem de volgende aanwijzingen voor het opstellen van het laadstation in acht.

Plaats het laadstation in de buurt van een stopcontact.
Plaats het laadstation op een vlakke ondergrond te- gen een wand.
Plaats het laadstation niet in de directe nabijheid van trappen of meubels.

3 0,5 m 0,5 m 1,0 m

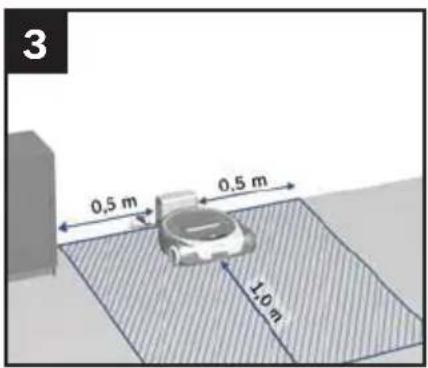

Afb. 3 Vrije ruimte voor het laadstation

Minstens 0,5 m vrije ruimte links en rechts van het laadstation aanhouden.
Minstens 1,0 m vrije ruimte voor het laadstation met de robotstofzuiger eraan gekoppeld aanhouden.

Aanwijzing

Vrije ruimte houdt in: vlakke, vrij toegankelijke gebieden zonder obstakels of hoogteverschillen.

Voor de start nl

4 a b c

Laadstation aansluiten

Leg geen kabel voor het laadstation, dit kan het aansluiten van de robotstofzuiger verhinderen.

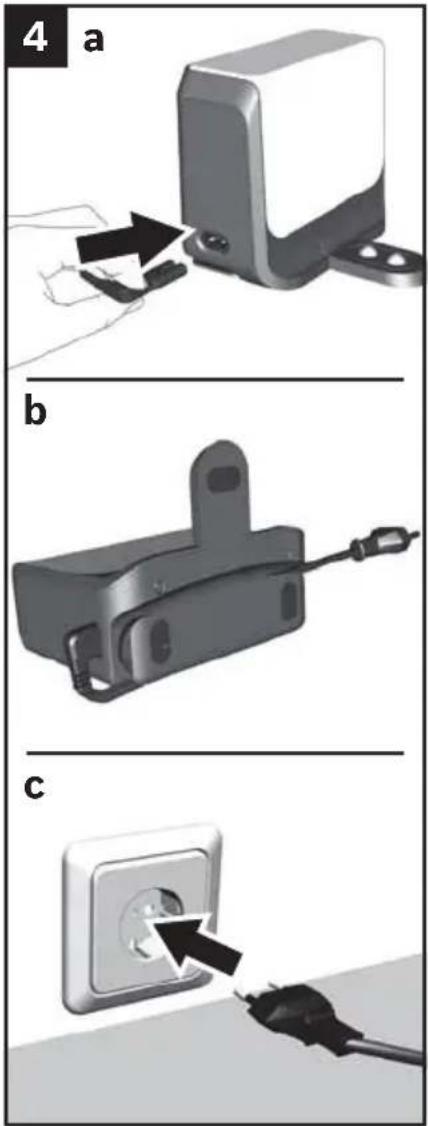

Afb. 4

a) Stekker van de laadkabel in het laadstation steken.

b) Resterende laadkabel om de kabelhouder wikkelen. - laadkabel alleen zo ver afwikkelen als nodig is.

c) Steek de stekker in een contactdoos.

Voor het eerste gebruik

De kwetsbare oppervlakken van de robotstofzuiger zijn tijdens het transport bedekt met beschermfolie, ter voorkoming van krassen en schade aan het apparaat.

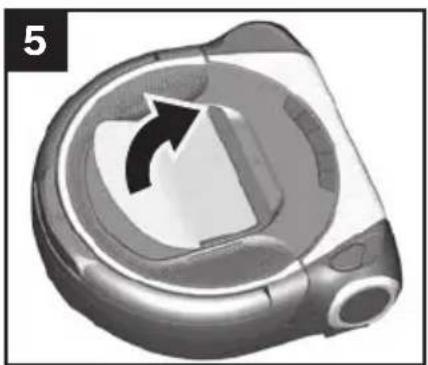

Afb. 5

Verwijder voor het eerste gebruik de beschermfolie van de bovenkant van de robot.

Voor de start nl

6 ① ②

Robotstofzuiger inschakelen

Aanwijzing

De rode sticker op de draaggreep van de robotstofzui- ger wordt gebruikt om de aan-/uitknop onder de draag- greep beter te lokaliseren.

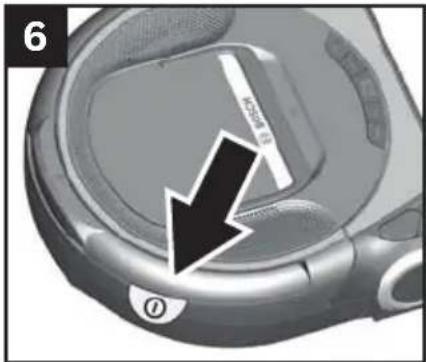

Afb. 6

Verwijder de sticker vóór de eerste start van het apparaat.

Aanwijzing

De aan-/uitknop bevindt zich onder de draaggreep van de robotstofzuiger.

7 a b c ca. 25s

Afb. 7

a) Klap de draaghendel van de robotstofzuiger omhoog.

b) Schuif de aan-/uitknop in de richting van de pijl.

De robotstofzuiger wordt gestart.

De bedieningsknoppen aan de voorzijde van het apparaat lichten continu op van links naar rechts en drie korte tonen geven de start van het apparaat aan.

Aanwijzing

Het duurt ongeveer 25 seconden voordat de robotstofzuiger is opgestart.

c) Draaggreep van de robot naar beneden klappen.

Let op

- De accu van de robot moet voor het eerste gebruik volledig worden opgeladen. Afb. 8

Voor de start nl

- De robotstofzuiger alleen opladen met het meegeleverde laadstation.

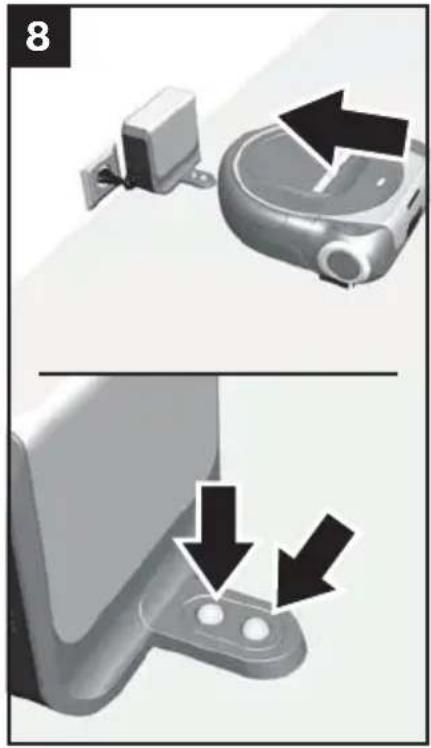

Afb. 8

Plaats hem met de achterkant tegen het laadstation totdat het opladen wordt weergegeven.

Aanwijzing

Wordt het opladen niet weergegeven, druk dan op de laadcontacten aan de achterkant van de robotstofzui- ger.

Aanwijzing

Mocht de robotstofzuiger en daarmee de accu geduren- de lange tijd niet zijn gebruikt, dan kan dit ontlading tot gevolg hebben. De accu beschikt over een beveiliging, waardoor beschadiging is uitgesloten. Is de accu ont- laden, dan kan het bij de start van het laden tot twee minuten duren voor de accu-indicatie verlicht is.

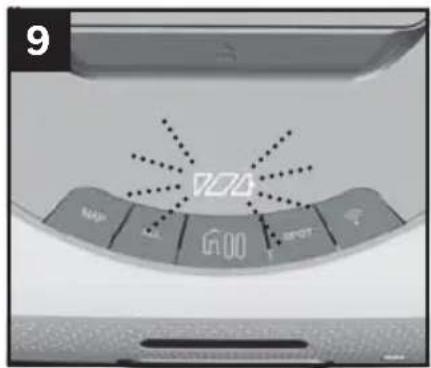

9 MAP G00 POT

Afb. 9

Tijdens het opladen pulseert de laadindicatie.

Wanneer de accu volledig is opgeladen, is de oplaadin-dicatie verlicht en stopt het pulseren.

Wanneer de laadkabel en de robotstofzuiger warm worden is dit normaal en ongevaarlijk.

Gedetailleerde informatie over het laaddisplay vindt u in het hoofdstuk »Displays en signalen«. Afb. 33

Reinigingsprogramma en vermogensmodi nl

10

De robotstofzuiger heeft verschillende reinigingsprogramma's voor de afzonderlijke reiniging van elke kamer of ruimte.

De reinigingsprogramma's kunnen rechtstreeks via de bedieningsknoppen van de robotstofzuiger worden geselecteerd of worden aangestuurd via de Home Connect app.

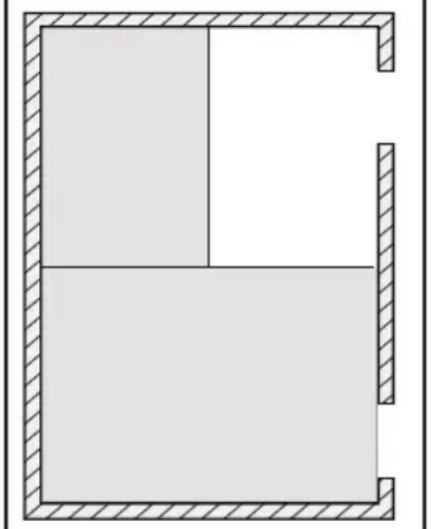

Reinigingsprogramma ALL

Afb. 10

In het ALL-reinigingsprogramma worden alle ruimtes die bereikbaar zijn voor de robotstofzuiger na elkaar schoongemaakt.

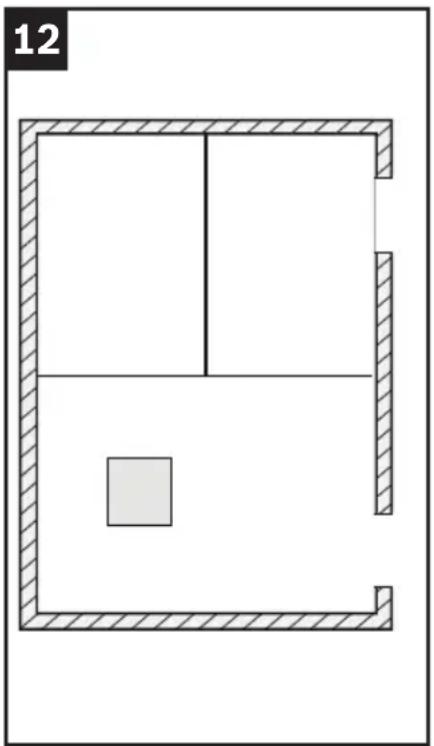

Nadat het reinigingsprogramma ALL is gestart, onderzoekt de robotstofzuiger zijn omgeving en maakt hij een tijdelijke plattegrond. Dan begint hij het in kaart gebrachte gebied systematisch schoon te maken.

Grote ruimtes worden daarbij verdeeld in gebieden van ongeveer 20 vierkante meter. De intelligente verdeling van grote ruimtes wordt automatisch uitgevoerd door de robotstofzuiger.

De afzonderlijke gebieden worden vervolgens langs de lange gebiedsgrenzen in parallelle banen doorlopen en schoongemaakt.

Onbehandelde gebieden worden gedetecteerd en vervolgens afzonderlijk gereinigd.

Het reinigingsprogramma kan worden gebruikt in de stille, de eco en de powermodus.

Raadpleeg voor gedetailleerde informatie over de vermogensmodi het hoofdstuk "Vermogensmodi". Afb. 17

Nadat alle toegankelijke ruimtes zijn schoongemaakt, keert de robotstofzuiger terug naar het startpunt van de reiniging.

Wanneer het accuniveau laag is, keert hij terug naar de oorspronkelijke positie en wordt het programma gepauzeerd. Als het reinigen is gestart vanuit het laadstation, wordt er een keer opgeladen en gaat het reinigen verder. Zo niet, dan gaat het apparaat in de energiebesparende modus.

Reinigingsprogramma en vermogensmodi nl

11

Met het reinigingsprogramma MAP wordt uw in kaart gebrachte huis volgens een gedefinieerd reinigingspatroon door de robotstofzuiger doorlopen en gereinigd. U dient deze plattegrond eerst via de Home Connect app door de robot te laten maken en bevestigen.

Wij raden u aan om voor het maken van een nieuwe plattegrond alle deuren te openen. Ook raden wij u aan om bij het verkennen van een nieuwe plattegrond te starten vanuit het laadstation.

Na het verkennen van een plattegrond in het reinigingsprogramma MAP, gaat de robotstofzuiger terug naar de oorspronkelijke positie.

Wanneer de robotstofzuiger in een ruimte is geplaatst en vervolgens het reinigingsprogramma MAP wordt gestart, voert de robotstofzuiger voor het reinigen eerst een lokalisatie uit. Hetzelfde gebeurt wanneer de stofzuiger tijdens het reinigen wordt opgetild en vervolgens het gepauzeerde reinigingsprogramma MAP wordt voortgezet.

Vindt de bediening direct op de robotstofzuiger plaats, dan controleert hij alvorens te starten of de laatst opgeslagen plattegrond identiek is aan de te reinigen ruimte. Als de ruimte identiek is aan de beschikbare plattegrond, begint de robotstofzuiger te reinigen. Anders wordt het reinigingsprogramma afgebroken.

Bij bediening via de Home Connect App kunnen een of meerdere ruimtes afzonderlijk worden geselecteerd voor de reiniging. Bovendien kunnen bepaalde gebieden als no-go zones worden gemarkeerd met behulp van de app. Deze ruimtes worden tijdens het reinigen niet benaderd en worden actief overgeslagen.

Het reinigingsprogramma kan worden gebruikt in de stille, de eco en de powermodus.

Raadpleeg voor gedetailleerde informatie over de vermogensmodi het hoofdstuk "Vermogensmodi". Afb. 17

Wanneer de accu bijna leeg is, keert de robotstofzuiger terug naar het laadstation. Na het opladen gaat het programma verder. Dit gebeurt maar één keer.

Reinigingsprogramma en vermogensmodi nl

Wanneer de accu voor de tweede keer leeg is, gaat de robotstofzuiger terug naar het laadstation en stopt met schoonmaken.

Het reinigingsprogramma SPOT reinigt intensief een gebied van ongeveer een vierkante meter groot.

Wordt de robotstofzuiger direct bediend, dan moet hij in het midden van dit gebied worden geparkeerd. Bij aansturing via de Home Connect app wordt het gebied automatisch benaderd. Dit gebied wordt vervolgens in parallelle banen door de robotstofzuiger doorlopen en gereinigd.

Nadat het gebied is schoongemaakt, keert de robotstofzuiger terug naar het beginpunt.

Het reinigingsprogramma kan alleen in de power-vermogensmodus worden gebruikt.

Raadpleeg voor gedetailleerde informatie over de vermogensmodi het hoofdstuk "Vermogensmodi". Afb. 17

Reinigingsprogramma en vermogensmodi nl

Bij directe bediening van de robotstofzuiger kan hij op elk moment worden gepauzeerd, gestopt of teruggezet naar het startpunt door op de knop Go Home/Pauze te drukken.

14 1x 600

Reinigingsprogramma pauzeren

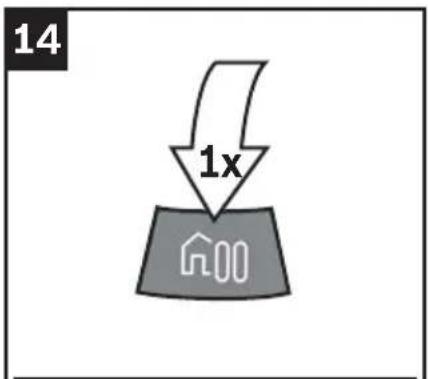

Afb. 14

Druk tijdens het lopende schoonmaakprogramma eenmaal op de knop Go Home/Pauze.
De robotstofzuiger stopt en onderbreekt het actieve reinigingsprogramma.

ITijdens het pauzeren knipperen de knop Go Home/Pauze en de knop van het actieve reinigingsprogramma in de kleur van de geselecteerde reinigingsmodus.

Door op de betreffende programmaknop te drukken, hervat de robotstofzuiger het onderbroken reinigingsprogramma.

Aanwijzing

Als de robotstofzuiger is gepauzeerd met de knop Go Home/Pauze, dient u voor uw eigen veiligheid of als het niet wenselijk is om het reinigen via de app te hervatten, het draadloze netwerk te deactiveren of het apparaat volledig uit te schakelen met de tuimelschakelaar.

Reinigingsprogramma en vermogensmodi nl

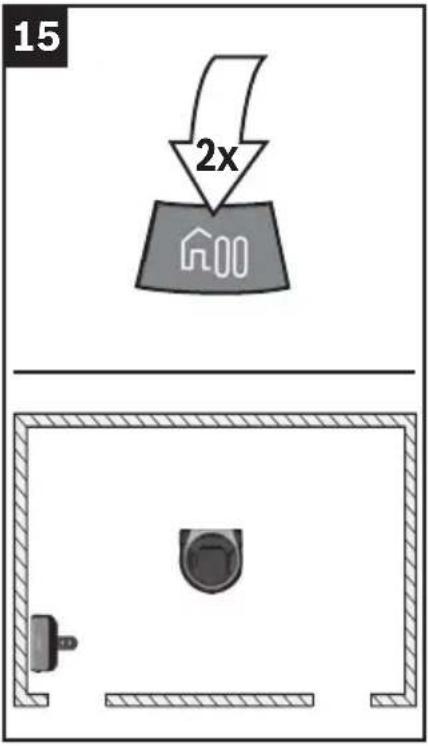

15 2x H00

Reinigingsprogramma stoppen

Afb. 15

Als u tijdens het pauzeren voor de tweede keer op de knop Go Home/Pauze drukt, wordt het actieve reini-gingsprogramma gestopt.

De robotstofzuiger is klaar voor gebruik. Dit wordt aangegeven door een pulserende verlichting van de bedieningsknoppen in het 5-seconden interval.

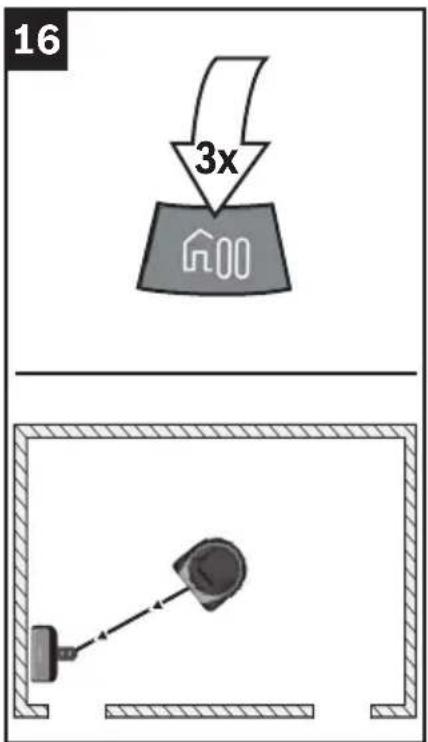

16 3x 16

functie Go Home

Afb. 16

Druk in de stopstand een derde keer op de knop Go Home/Pauze om de robotstofzuiger terug te brengen naar het startpunt van de reiniging.

Als de robot in een niet-gelokaliseerde omgeving is geparkeerd terwijl de functie Go Home is geactiveerd, doorzoekt hij gedurende 10 minuten het laadstation.

Als een reinigingsprogramma is gestart en afgebroken en hierna de functie Go Home is geactiveerd, keert de robot terug naar zijn oorspronkelijke positie.

Als het reinigen is gestart vanaf het laadstation, keert de robotstofzuiger daarnaar terug.

Aanwijzing

Als de robotstofzuiger met de functie Go Home naar het startpunt wordt teruggebracht, kan hij niet worden gepauzeerd. De robotstofzuiger wordt m.b.v. de knop Go Home/Pauze stopgezet.

Reinigingsprogramma en vermogensmodi nl

17 MAP ALL

Vermogensmodi

Afb. 17 → Silent → Eco → Power

Voor de reinigingsprogramma's MAP ka ALL van de drie vermogensmodi worden gekozen door verschillende keren op de bedieningsknop te drukken.

De actieve energiemodus wordt aangegeven door een gekleurde verlichting van de bedieningsknop op het apparaat.

Vermogensmodus Silent: groen

Voor eenvoudige schoonmaakwerkzaamheden met een bijzonder zacht gebruiksgeluid en een langere accu-looptijd.

Vermogensmodus Eco: wit

Voor normale reinigingstaken met een bijzonder efficiënt reinigingseffect en lange levensduur van de batterij.

Vermogensmodus Power: oranje

Maximale prestaties voor dagelijkse veeleisende reini- gingstaken in middelgrote ruimtes.

Aanwijzing

Het reinigingsprogramma SPOT kan alleen in de Powermodus worden gebruikt.

Verbinding met draadloos netwerk

Afb. 18

Deze robotstofzuiger kan via een mobiel apparaat (bijv. een tablet of smartphone) op afstand worden bestuurd. De Home Connect app biedt extra functies om het apparaat volledig binnen het netwerk te kunnen gebruiken.

Als het apparaat niet wordt verbonden met het WLANnetwerk (thuisnetwerk), kan de robotstofzuiger via de bedieningsknoppen worden aangestuurd.

Aanwijzing

Houd u aan de veiligheidsinstructies aan het begin van deze gebruiksaanwijzing. Zorg ervoor dat deze ook worden nagekomen wanneer u niet thuis bent en het apparaat bedient via de Home Connect app. Houd u ook aan de aanwijzingen in de Home Connect app.

Aanwijzing

De beschikbaarheid van de Home Connect functies is afhankelijk van de beschikbaarheid van de Home Connect diensten in uw land. De Home Connect diensten zijn niet in elk land beschikbaar. Meer informatie hierover vindt u op www.home-connect.com.

19

20 DT

Instellen

Om instellingen via Home Connect te kunnen maken, moet de Home Connect app op een mobiel apparaat (bijv. een tablet of smartphone) zijn geïnstalleerd. Zie hiervoor de meegeleverde documentatie van Home Connect.

Om de instellingen uit te voeren, volgt u de stappen die de app aangeeft.

De robotstofzuiger wordt bij het WLAN-netwerk aange- meld via een bedieningsknop voor draadloos netwerk op de robotstofzuiger.

Afb. 19

Zet de robotstofzuiger aan.

De robot is klaar voor gebruik. Dit wordt aangegeven door een pulserende verlichting van de bedieningsknoppen in een 5-seconden interval.

Afb. 20

Als de knop voor draadloos netwerk continu wit verlicht is, is de functie van de robotstofzuiger actief en kan hij worden verbonden met een WLAN-netwerk.

Aanwijzing

Houd er rekening mee dat uw router is ingesteld om de communicatie van apparaten met draadloze netwerk-mogelijkheden te ondersteunen.

Aanwijzing

Zorg ervoor dat de robotstofzuiger niet in de energiebesparende modus staat.

Aanwijzing

Meer informatie over het aansluiten van de Roxxter op de Home Connect app vindt u op https://www.homeconnect.com/nl/nl/help-support/setup. Meer videotutorials over de Roxxter functies zijn rechtstreeks in de Home Connect app te vinden.

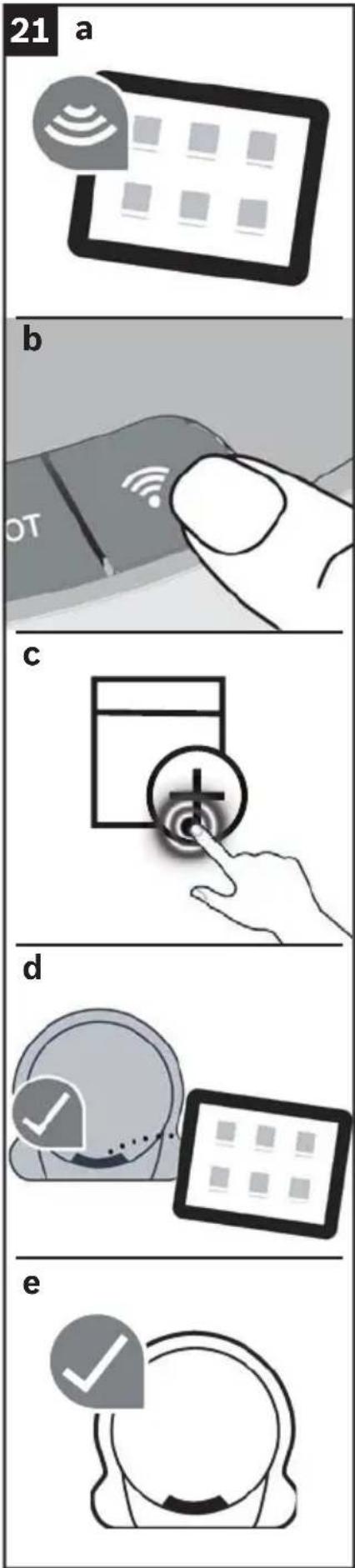

21 a b c d e

Automatisch verbinden met het WLAN-netwerk

Aanwijzing

Als de router WPS-functionaliteit heeft, sluit u de robotstofzuiger aan op het WLAN-netwerk, zoals beschreven in dit gedeelte.

Afb. 21

Schakel de mobiele gegevens uit en schakel het draadloos netwerk in op uw mobiele apparaat.

a) Verbind het mobiele apparaat met het thuisnetwerk.

b) Druk ten minste 3 seconden op de knop voor draad-loos netwerk totdat deze blauw knippert.

Binnen 2 minuten op de WPS-knop van de router drukken.

Wacht tot de knop voor draadloos netwerk groen wordt en drie tonen aangeven dat de verbinding gelukt is.

c) Open de Home Connect app en selecteer [Apparaat toevoegen]. Er kan ook een klein pop-up venster verschijnen waarop de robotstofzui- ger afgebeeld staat.

Kies in dit geval [Toevoegen].

Wordt u daarom gevraagd, bevestig dan de belangrijke informatie die wordt weergegeven in de app en kies [Verder].

Wacht tot de app de voorwaarden voor het verbinden van een apparaat heeft gecontroleerd.

Is dit nog niet gebeurd via het kleine pop-up venster in het eerste punt van c), selecteer de te verbinden robotstofzuiger dan met [+].

Vraagt de Home Connect app om een bevestiging op het apparaat, druk dan kort op de knop voor draad-loos netwerk op de robotstofzuiger.

d) De robot maakt verbinding met de app.

Kies [Verder].

Stel de gewenste tijdfunctie in de app in en bevestig de invoer [Gereed].

e) Via het mobiele eindapparaat kunnen nu alle functies van de robotstofzuiger worden gebruikt.

Handmatig verbinden met het WLAN-netwerk

Aanwijzing

De robotstofzuiger brengt een eigen WLAN-netwerk tot stand, dat toegankelijk is via het mobiele apparaat.

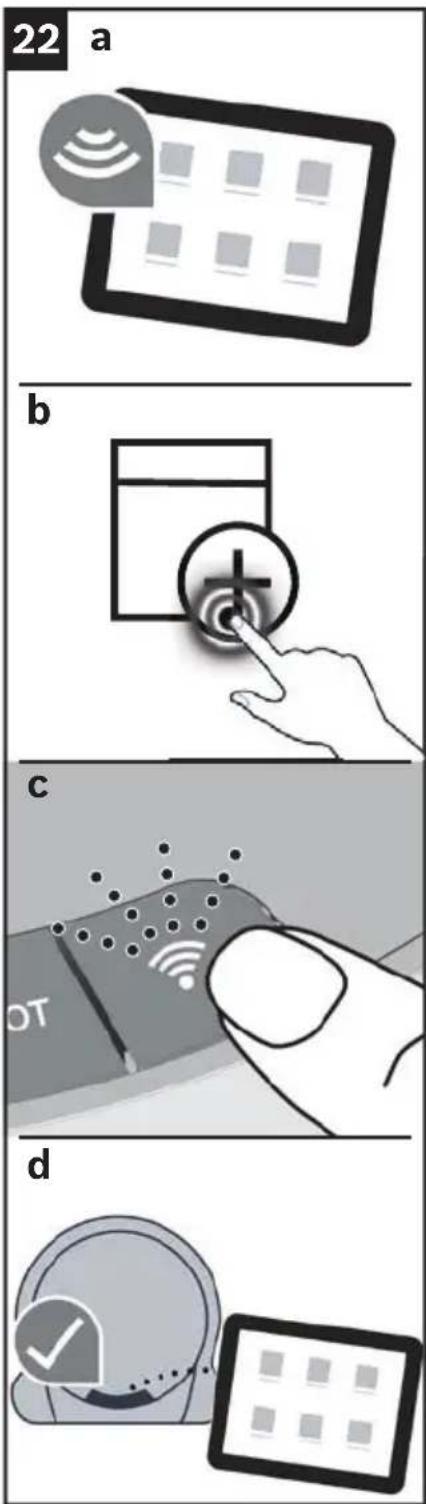

Afb. 22

22 a b c d

Schakel de mobiele gegevens uit en schakel het draadloos netwerk op uw mobiele apparaat in.

a) Verbind het mobiele apparaat met het thuisnetwerk.

b) Open de Home Connect app en selecteer [Apparaat toevoegen].

Bevestig de belangrijke informatie die wordt weergegeven in de app en selecteer [Verder].

Wacht tot de app de voorwaarden voor het verbinden van een apparaat heeft gecontroleerd.

Als u al andere Home Connect apparaten in uw thuisnetwerk heeft toegevoegd, selecteert u [+] naast het label "Nog een thuisapparaat toevoegen". Als u nog geen Home Connect apparaten heeft toegevoegd aan uw thuisnetwerk, wordt direct de stapsgewijze handleiding voor het aansluiten van het apparaat geopend. Kies [Start]. Voer zo nodig het wachtwoord van uw WLAN-netwerk in en selecteer [Verder].

c) Als de Home Connect app een start van de verbinding op het apparaat vereist, drukt u kort op de knop voor draadloos netwerk op uw robotstofzuiger. Ter bevestiging knippert de knop geel.

Selecteer [Volgende] onder iOS en maak, zoals daar beschreven, verbinding met "Home Connect". Voer het wachtwoord van uw WLAN-netwerk in en bevestig door [Verder] te selecteren.

Wacht tot de knop voor draadloos netwerk groen wordt en drie tonen aangeven dat de verbinding gelukt is. Dit kan tot drie minuten duren.

Kies nu [Verder] onder Android.

d) De robotstofzuiger maakt verbinding met de app.

Kies [Verder].

Stel de gewenste tijdfunctie in de app in en bevestig de invoer [Gereed].

Home Connect nl

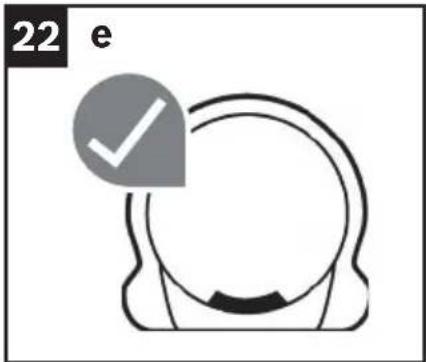

22 e

e) Via het mobiele eindapparaat kunnen nu alle functies van de robotstofzuiger worden gebruikt.

23 10T

De robotstofzuiger kan op elk gewenst moment van het WLAN-netwerk worden losgekoppeld.

Aanwijzing

Wanneer de robotstofzuiger van het WLAN-netwerk is losgekoppeld, kan deze niet via Home Connect worden bediend.

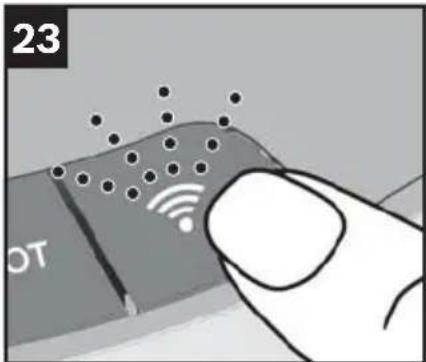

Afb. 23

Druk binnen 1 s tweemaal op de wit of groen verlichte knop voor draadloos netwerk op het bedieningspaneel.
Na ongeveer 2 s is de knop voor draadloos netwerk niet meer verlicht en de verbinding met het WLAN-netwerk afgebroken.
Druk opnieuw op de knop voor draadloos netwerk en deze functie van de robot wordt opnieuw geactiveerd. Als de robotstofzuiger eerder was verbonden met een WLAN-netwerk, wordt de bestaande verbinding weer hersteld.

Aanwijzing

De informatie over het WLAN-netwerk blijft behouden totdat de robotstofzuiger wordt gereset naar de fab- rieksinstellingen.

Home Connect nl

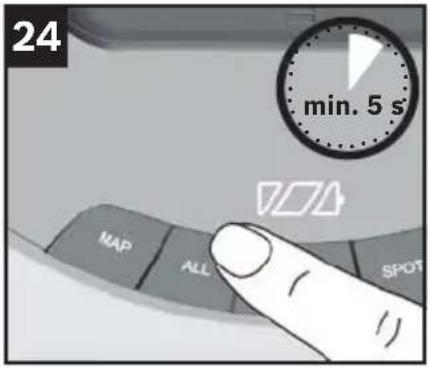

24 min. 5 s MAP ALL SPOT

De robotstofzuiger terugzetten naar de fabrieksinstellingen

Als de robot op de fabrieksinstellingen wordt teruggezet, worden alle persoonlijke gegevens, zoals WLAN-netwerkinformatie en opgeslagen plattegronden gewist.

Afb. 24

Terwijl de robotstofzuiger klaar is voor gebruik, drukt u gedurende minstens 5 s op de knop ALL.

De robot wordt naar de fabrieksinstellingen teruggezet.

Aanwijzing

Bij het overzetten of verkopen van het apparaat moet u het terugzetten naar de fabrieksinstellingen.

Aanwijzing over gegevensbeveiliging

Wanneer de robotstofzuiger voor de eerste keer wordt verbonden met een WLAN-netwerk dat op het internet is aangesloten, geeft hij de volgende gegevenscategorieën door aan de Home Connect server (eerste registratie):

• Eenduidige identificatie van het apparaat (bestaande uit apparaatsleutels en het MAC-adres van het ingebouwde draadloze netwerk van de communicatiemodule).
  ■ Veiligheidscertificaat van de communicatiemodule van het draadloze netwerk (voor de informatie technische beveiliging van de verbinding).
• De actuele software- en hardwareversie van de robot-stofzuiger.
• Status van een eventuele eerdere reset naar de fabrieksinstellingen.

Bij de eerste registratie wordt het gebruik van de Home Connect functionaliteiten voorbereid. Deze registratie dient pas te worden uitgevoerd op het moment dat u hier voor het eerst gebruik van wilt maken.

Aanwijzing

Houd er rekening mee dat de Home Connect functionaliteiten alleen in combinatie met de Home Connect app kunnen worden gebruikt. Informatie over de gegevensbeveiliging kan in de Home Connect app worden opgevraagd.

Conformiteitsverklaring

Hierbij verklaart BSH Hausgeräte GmbH dat het apparaat met Home Connect functionaliteit voldoet aan de fundamentele vereisten en de overige toepasselijke bepalingen van de Richtlijn 2014/53/EU.

Een uitvoerige RED conformiteitsverklaring vindt u op het internet onder www.bosch-home.com op de productpagina van uw apparaat bij de aanvullende documenten.

RED aanduiding

2,4 GHz Band: 100 mW max.
5 GHz Band: 100 mW max.

BE BG	CZ DK	DE EE	IE EL
ES FR	HR IT C	CY LV LT	LU
HU MT	NL AT	PL PT	RO SI
SK FI	SE UK	NO CH	TR
5 GHz WLAN: voor het gebruik binnenshuis

Energiebesparende modus binnen het netwerk

Bij de functie Gereed voor bedrijf heeft uw apparaat binnen het netwerk max. 2 W nodig.

In geval van inactiviteit schakelt het apparaat na 10 minuten automatisch over naar de energiebesparende modus (standby). Als alternatief kan het apparaat ook via de app in de energiebesparende modus worden gezet.

Om aan te geven dat het apparaat in de energiebesparende modus staat en klaar is voor gebruik, knippert het acculampje kort om de 10 seconden (gedurende 250 ms). Deze verlichting helpt ook bij het zoeken naar het apparaat, als het bijv. in een slecht verlichte ruimte staat.

Het apparaat kan uit de energiebesparende modus worden gehaald door op de knoppen MAP, ALLES, PAUZE of SPOT te drukken. Dit is ook mogelijk via de Home Connect app.

Als het apparaat zich in de energiebesparende modus bevindt en de accu via het laadstation wordt opgeladen, wordt de laadstatusindicatie weergegeven.

Voorwaarden voor de start

Let op

Rondslingerende kabels kunnen worden beschadigd!

Laat tijdens het gebruik van de robotstofzuiger geen kleine voorwerpen liggen, omdat deze een obstakel voor hem vormen.

Dit kunnen bijv. de volgende voorwerpen zijn:

Kranten, boeken, tijdschriften, papier, kleding, speelgoed, cd's, plastic zakken, flessen, glazen, gordijnen op de vloer of badmatten.

Komt de ruimte niet overeen met de beschrijving of is het niet gewenst het reinigingsprogramma met de app te starten, deactiveer dan voor uw eigen veiligheid het draadloze netwerk of schakel het apparaat volledig via de tuimelschakelaar uit.

Robotstofzuiger starten

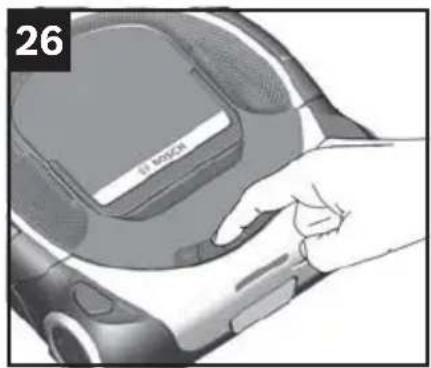

Afb. 26

Start een reinigingsprogramma door op een bedie- ningsknop op de robotstofzuiger te drukken of via de Home Connect app.
Selecteer de vermogensmodus door herhaaldelijk op de knop te drukken of via de Home Connect app.
De robotstofzuiger begint met de reiniging in het ge- selecteerde programma en de vermogensmodus.
De bedieningsknop van het actieve reinigingsprogramma licht op.

27 MAP ALL 600 SPOT

Bedieningsknoppen

Bedieningsknoppen van de reinigingsprogramma's

Gedetailleerde informatie overdereinigingsprogramma's vindt u in het hoofdstuk »Reinigingsprogramma's en bedieningsmodi«.

Afb. 27

De bedieningsknoppen bevinden zich aan de bovenkant van de robotstofzuiger.

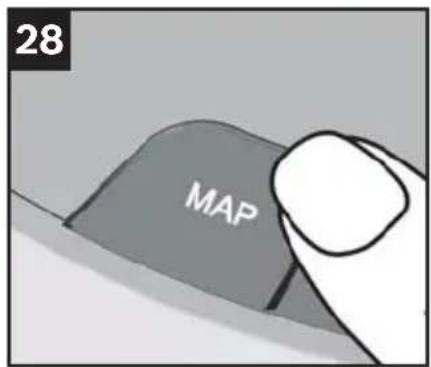

28 MAP

Afb. 28

MAP

Als er in uw huis een plattegrond wordt gemaakt en geselecteerd via de Home Connect app, wordt de systematische reiniging gestart nadat de robotstofzuiger is geplaatst.

Na het starten verkent de robotstofzuiger zijn omgeving en maakt hij een tijdelijke plattegrond. Dan begint hij met het systematisch schoonmaken van het gescande gebied.

30 SPOT

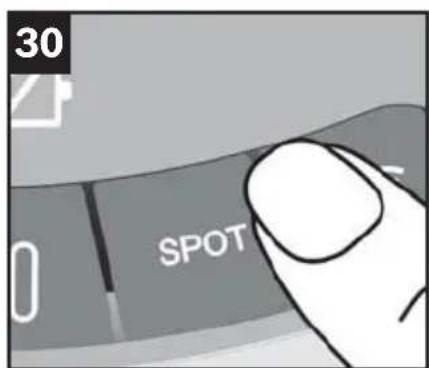

Afb. 30

SPOT

De intensieve reiniging van een gebied van ongeveer een vierkante meter rond het beginpunt van de robotstofzuiger wordt gestart.

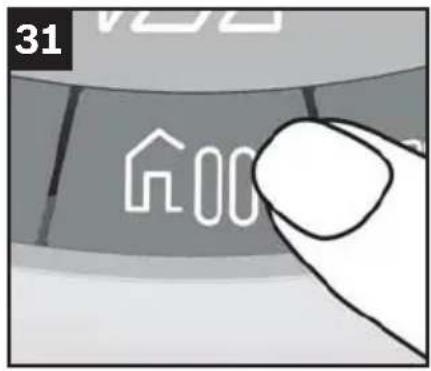

31 00

Bedieningsknop Pauze → Stop → Go Home

Afb. 31

• Het reinigingsprogramma wordt gepauzeerd door eenmaal op de knop Go Home te drukken. (Pauze)
• Door opnieuw te drukken wordt het reinigingsprogramma gestopt. (Stop)
• Wordt er opnieuw op de bedieningsknop gedrukt, dan keert de robotstofzuiger terug naar het startpunt. (Go Home)

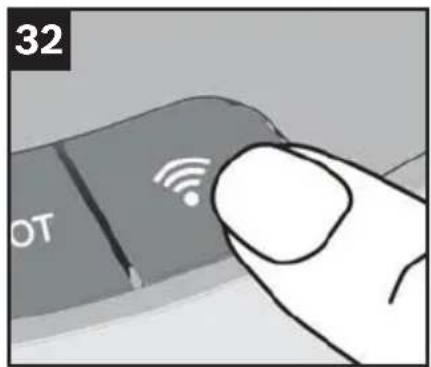

32 OT

Bedieningsknop voor draadloos netwerk

Afb. 32

- Door op de bedieningsknop te drukken, kan de verbinding met het thuisnetwerk tot stand worden gebracht in combinatie met de Home Connect app.

Gedetailleerde informatie hierover vindt u in het hoofdstuk »Home Connect«.

Indicaties en signalen

Indicatie Laadstatus accu

Afb. 33

De LED's op het display geven de laadtoestand van de accu weer.

Accu volledig opgeladen

gemiddelde restlading

geringe restlading

Knippert de linker LED van de laadstatus-indicatie, dan moet de accu weer worden opgeladen.

Aanwijzing

Als de linker LED van de laadstatus-indicatie knippert, worden de reinigingsprogramma's MAP en ALL gepauzeerd en gaat de robotstofzuiger terug naar het laadstation of zijn oorspronkelijke positie. Als de robotstofzuiger opnieuw volledig is opgeladen, gaat het gepauzeerde reinigingsprogramma verder.

Wanneer de accu een tweede keer een lage laadstatus bereikt, keert de robotstofzuiger terug naar het laadstation of zijn oorspronkelijke positie en breekt het programma af.

Het reinigingsprogramma SPOT wordt niet gepauzeerd.

Bij een te geringe restlading schakelt de robotstofzui- ger automatisch uit. De robot moet handmatig op het laadstation worden geplaatst om te laden. Gedetaille- erde informatie over deze functie vindt u in het hoof- dstuk »Accu opladen«. Afb. 8

34 8

Storings- en foutindicaties

Afb. 34

De foutindicaties geven mogelijke storingen van de robotstofzuiger weer.

Een lijst met storingsindicaties en informatie over het oplossen van problemen vindt u in het hoofdstuk "Storingen en probleemoplossing".

Rijgereedheid controleren

Stofreservoir plaatsen

Stofreservoir leegmaken

Storingsindicatie

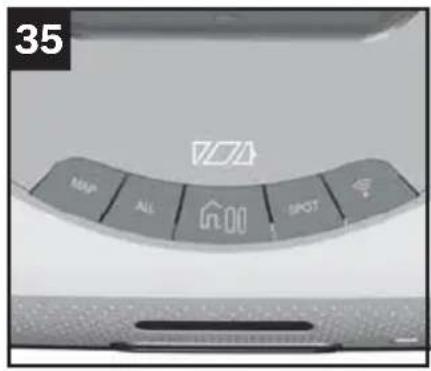

35 MAP ALL SPOT

Statusindicaties van de programmaknoppen

Afb. 35

De actuele status van de robotstofzuiger wordt weergegeven door de verlichting van de bedieningsknoppen.

• Gebruiksklaar pulseren in de 5s-interval, alle beschikbare programma's worden weergegeven
  ■ Standby geen verlichting
  ■ Gebruik continue verlichting
  ■ Modus gekleurde verlichting van de knoppen MAP, ALL, HOME en SPOT geeft de geselecteerde vermogensmodus aan

Gedetailleerde informatie hierover vindt u in het hoofdstuk »Reinigingsprogramma's en bedieningsmodi«.

36 OT

Indicatie van de bedieningsknop voor draadloos net- werk

Afb. 36

De actuele status van de verbinding met een draadloos netwerk wordt weergegeven door de verlichting van de knop voor draadloos netwerk.

■ niet verbonden witte, continue verlichting
■ De verbindingfhankelijk van de verbindingsmethode blauw of de verlichting knippert geel in een interval van 1s wordt
■ verbonden groene, continue verlichting
■ uitgeschakeld geen verlichting
■ Fout bij verbin- rood knipperen in 2 s-interval ding
■ Videostreaming witte knipperen in 0,5 s-interval actief

Sommige modellen van de robotstofzuiger-serie zijn uitgerust met een streamingcamera. Hierdoor kan de gebruiker onderweg snel in zijn eigen huis kijken. Hierbij worden videogegevens van de robotstofzuiger via de BSH Streaming Service naar de Home Connect app van de gebruiker gestreamd.

De overdrachtskwaliteit is afhankelijk van de snelheid van uw internetverbinding thuis en van uw mobiele apparaat.

Wit u besparen op gegevensgebruik en accucapaciteit, dan dient u met streamen in de Home Connect app te stoppen als u hier geen gebruik van maakt.

Het streamen stopt automatisch na ongeveer 7 minuten om de accucapaciteit van de Roxxter en het gegevensverbruik te beperken. Schakel de stream opnieuw in als dat nodig is.

De gegevens worden niet opgeslagen, maar zijn alleen als stream beschikbaar voor de gebruiker. Het video-streamen vindt gecodeerd plaats. De stream wordt voor de gebruiker geoptimaliseerd door de architectuur van de streamingservice (bijvoorbeeld resolutie, framesnelheid ...) of is toegankelijk bij meerdere gekoppelde apps. Zowel de app als het apparaat laten zien of de camerastream op dat moment actief is.

Houd er rekening mee dat in de interne applicatie alleen de eerste gebruiker een hoge transmissiekwaliteit (FullHD) ontvangt. Alle andere gebruikers ontvangen de stream in gecomprimeerde vorm (WVGA).

Status en functie van de sensoren nl

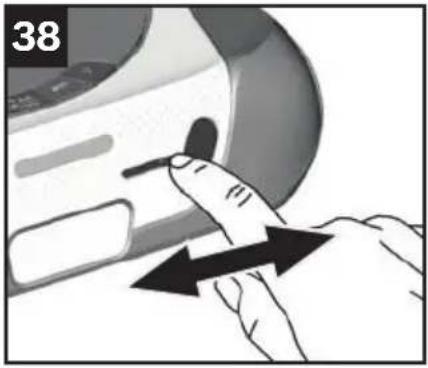

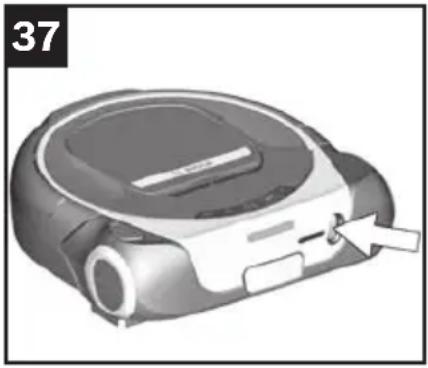

Daarnaast is er nog steeds de mogelijkheid om de camera te sluiten met een handmatig schuifje.

Beweeg het schuifje van de afdekking naar links of rechts om de camera te openen of te sluiten.

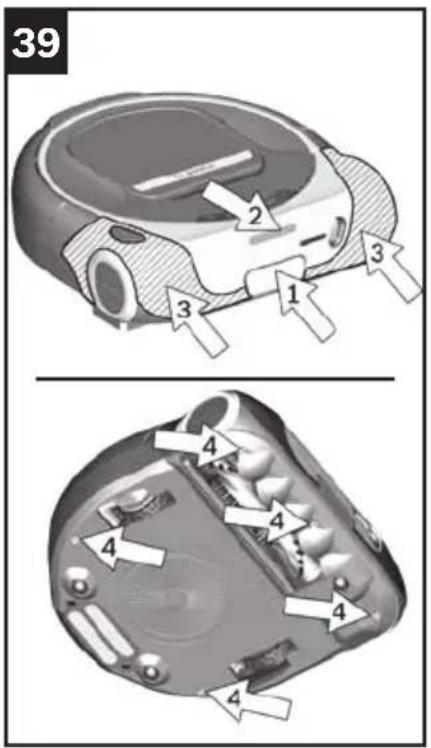

39 2 1 3 3 4 4 4 4 4

Navigatiesensoren

Afb. 39

De robotstofzuiger is uitgerust met meerdere sensoren om objecten en obstakels in het reinigingsgebied veilig te scannen en te vermijden.

Laser-navigatiesysteem (1) + (2)
- Contactsensor (3)
Valsensoren (4)

Reiniging en verzorging nl

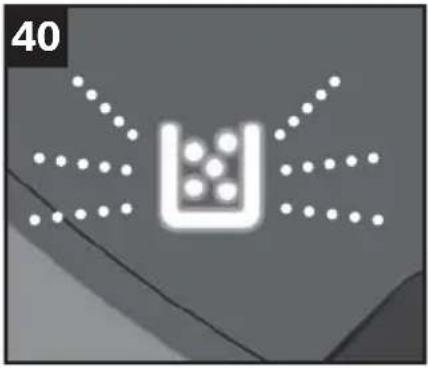

Als de indicatie Stofzuiger leegmaken verlicht is, moet het stofreservoir worden leeggemaakt, ook als dit voor het gezicht niet vol lijkt. Als gevolg van een vervuilde filter kan ook de indicatie Stofreservoir leegmaken verschijnen.

Bij het leegmaken van het stofreservoir ook altijd nagaan in hoeverre de pluiszeef Afb. 43 en de lamellenfilter Afb. 45 vervuild zijn en deze zo nodig volgens de handleiding schoonmaken.

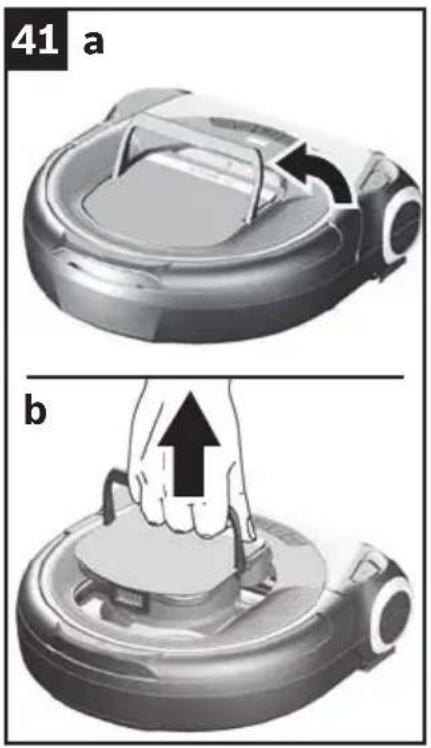

41 a b

Filtereenheid met het stofreservoir verwijderen

Afb. 41

a) Handgreep van de filtereenheid omhoog klappen en ontgrendelen.

b) Filtereenheid met de handgreep uit de robotstofzuiger nemen.

Reiniging en verzorging nl

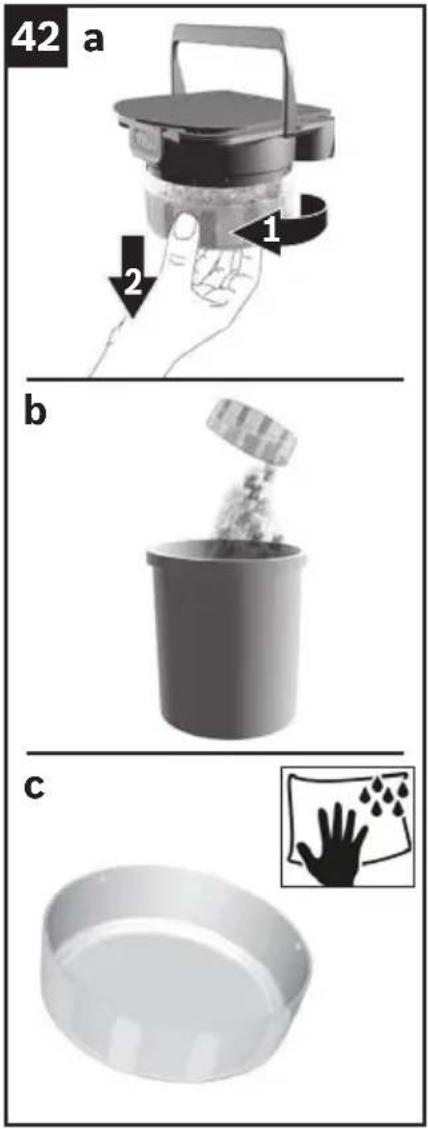

42 a 1 2 b c

Stofreservoir leegmaken

Afb. 42

a) Stofreservoir tegen de klok in draaien en ontgrendelen.

b) Stofreservoir van de filtereenheid afnemen en leegma- ken.

c) Stofreservoir zo nodig met een licht bevochtigde doek schoonmaken.

Reiniging en verzorging nl

Flusensieb reinigen

Afb. 43

Om de robotstofzuiger optimaal te laten functioneren dient de pluiszeef regelmatig te worden schoongemaakt.

- Filtereenheid met stofreservoir uit de robotstofzuiger nemen. Afb. 41

Stofreservoir van de filtereenheid afnemen. Afb. 42

Pluisfilter reinigen

a) Trek de pluiszeef aan het lipje van de filtereenheid af.

b) In de regel volstaat het om de pluiszeef tijdens het leegmaken van het stofreservoir even uit te schudden of te kloppen, zodat mogelijke stofdeeltjes losraken.

c) Is dit niet afdoende, gebruik dan een droge doek om de vuildeeltjes te verwijderen van het oppervlak.

d) Zet de pluisfilter nadat hij schoongemaakt is weer op de filtereenheid.

Aanwijzing

Let erop dat u de pluiszeef in de juiste richting plaatst. Een onjuist geplaatste pluisfilter kan tijdens het gebruik losraken van de filtereenheid.

Reiniging en verzorging nl

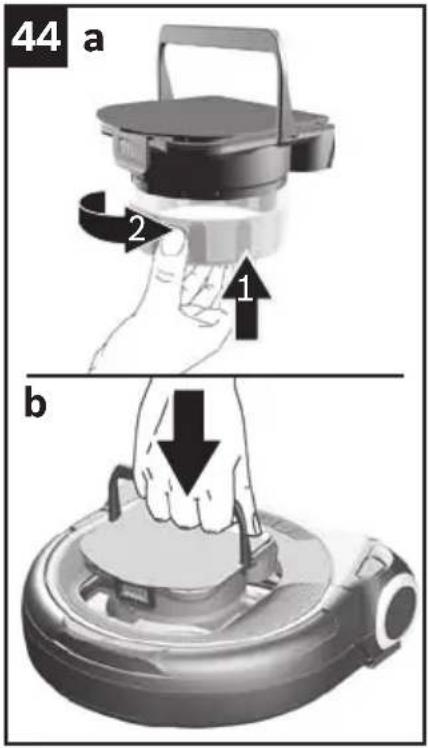

44 a 2 1 b

Filtereenheid met stofreservoir inbrengen

Afb. 44

a) Het stofreservoir op de filtereenheid plaatsen, met de klok meedraaien en vergrendelen.

De filtereenheid met stofreservoir kan alleen worden ingebracht met de handgreep omhoog.

b) Plaats de filtereenheid met stofreservoir volledig in de robotstofzuiger.

Klap de handgreep van de filtereenheid omlaag en vergrendel hem in de robotstofzuiger.

Aanwijzing

Als er geen filtereenheid in de robot is geplaatst en vergrendeld, dan is de foutmelding "Stofreservoir inbrengen" verlicht en kan hij niet worden gestart.

Let op

- De filtereenheid mag alleen samen met het stofreservoir in de robotstofzuiger worden geplaatst.

Filteronderhoud

Lamellenfilter reinigen

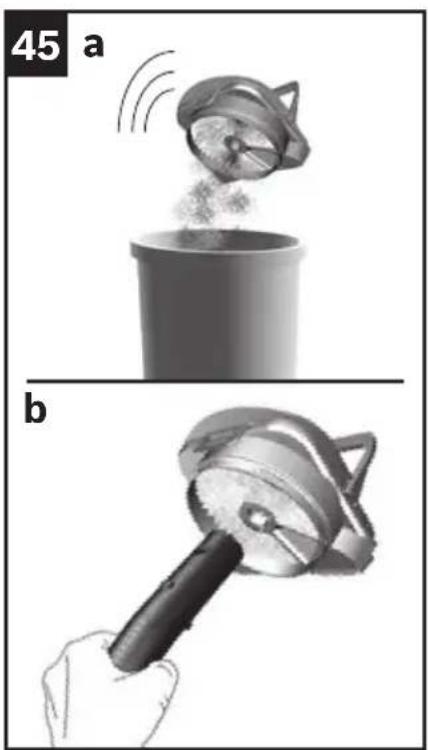

Afb. 45

De werking van de filter blijft ongeacht een mogelijke verkleuring van het filteroppervlak behouden.

Piltereenheid met stofreservoir uit de robotstofzuiger nemen. Afb. 41

Stofreservoir van de filtereenheid afnemen. Afb. 42

Pluiszeef van de filtereenheid trekken. Afb. 43

a) In de regel volstaat het om de lamellenfilter even uit te schudden of te kloppen, zodat mogelijke stofdeeltjes losraken.

b) Is dit niet afdoende, zuig de lamellenfilter dan voorzichtig met een stofzuiger en op een lage vermogensstand schoon.

Reiniging en verzorging nl

Aanwijzing

Als gevolg van een vervuilde lamellenfilter kan de indicatie Stofreservoir leegmaken verschijnen.

Om de zuigrobot op het optimale prestatieniveau te gebruiken, moet de lamellenfilter regelmatig worden gereinigd.

Uit het oogpunt van hygiène raden we aan de filter te vervangen

Borstelrol schoonmaken

Attentie

- Voordat u de borstelrol reinigt, moet de robotstofzuiger zijn uitgeschakeld.

Aanwijzing

De borstelrol heeft ook een zelfreinigingsfunctie. Knip voor dit doel het haar en de vezels aan twee tegenover elkaar liggende zijden in de lengte met een schaar door. Tijdens het daaropvolgende gebruik van de borstelrol gedurende 30 seconden, worden deze automatisch opgezogen.

Aanwijzing

Draai het apparaat om op een zacht oppervlak, om krassen op het oppervlak te voorkomen.

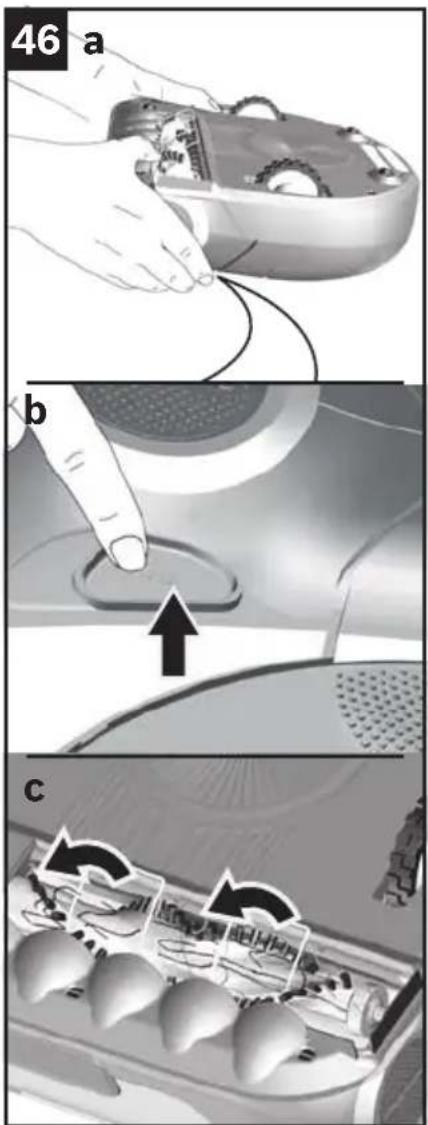

Afb. 46

a) Til de robotstofzuiger op en draai hem om.
b) Druk op de ontgrendelingsknop, zodat de borstelrol loskomt van de robotstofzuiger.

c) Klap de kabelbescherming helemaal naar boven.

46 a b c

Reiniging en verzorging nl

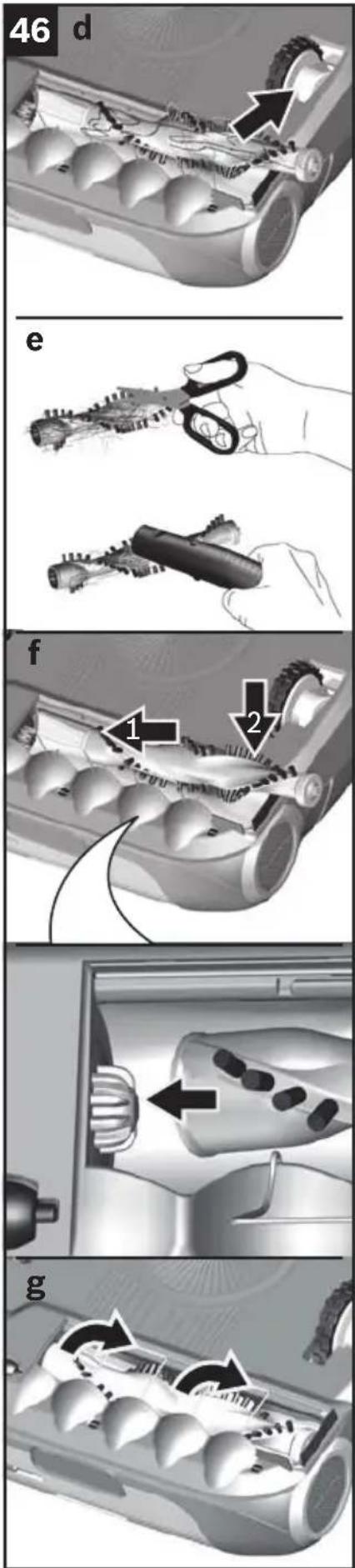

46 d e f 1 2 g

d) Haal de borstelrol uit de robotstofzuiger.

e) Opgewikkelde draden en haren met een schaar doorknippen en verwijderen.

Zuig de borstelrol indien nodig voorzichtig schoon met een stofzuiger.

f) Steek de borstelrol in de robotstofzuiger. Let op de juiste richting en vergrendel de borstelrol door hem in de robotstofzuiger te drukken.

g) Klap de kabelbescherming dicht en draai de robotstofzuiger terug in zijn gebruiksstand.

Aanwijzing

De robotstofuiger kan alleen in gebruik worden genomen wanneer de borstelrol is geplaatst.

Reiniging en verzorging nl

Onderhoudsaanwijzing

Gebruik hiervoor geen scherpe of schurende middelen.

Gebruik geen reinigingsmiddelen die alcohol of spiritus bevatten.

Gebruik geen schurende doeken of schurende reini- gingsmiddelen.

Navigatiesensoren reinigen

Attentie

- Verontreinigde sensoren kunnen leiden tot een storing in de robotstofzuiger. Om de robotstofzuiger optimaal te laten functioneren, dienen de sensoren regelmatig te worden schoongemaakt.

Aanwijzing

Draai het apparaat om op een zacht oppervlak, om krassen op het oppervlak te voorkomen.

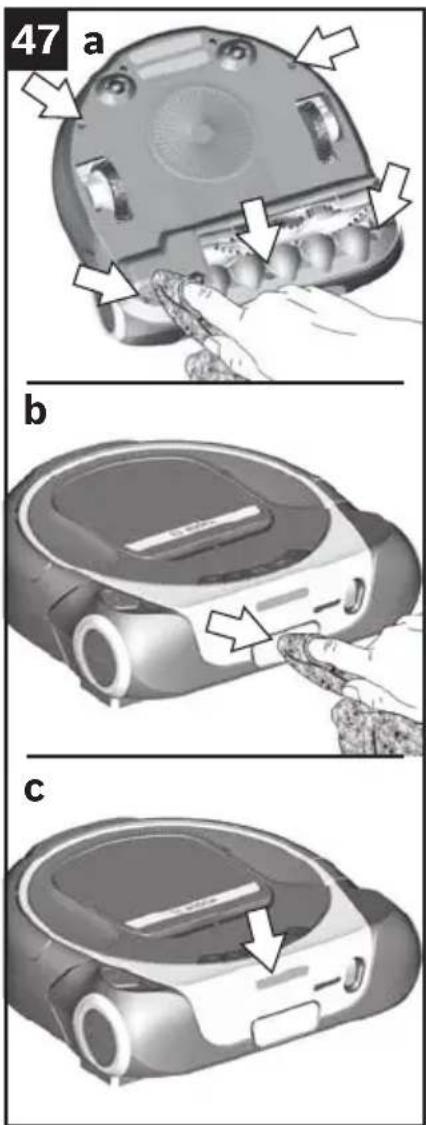

Afb. 47

47 a b c

a) Reinig de valsensoren met een zachte doek of een kwastje.

b) Reinig het onderste sensorvenster aan de voorkant van de robotstofzuiger met een zachte doek of een kwastje.

c) Controleer het geopende bovenste sensorvenster op vreemde voorwerpen en verwijder deze indien nodig.

Reiniging en verzorging nl

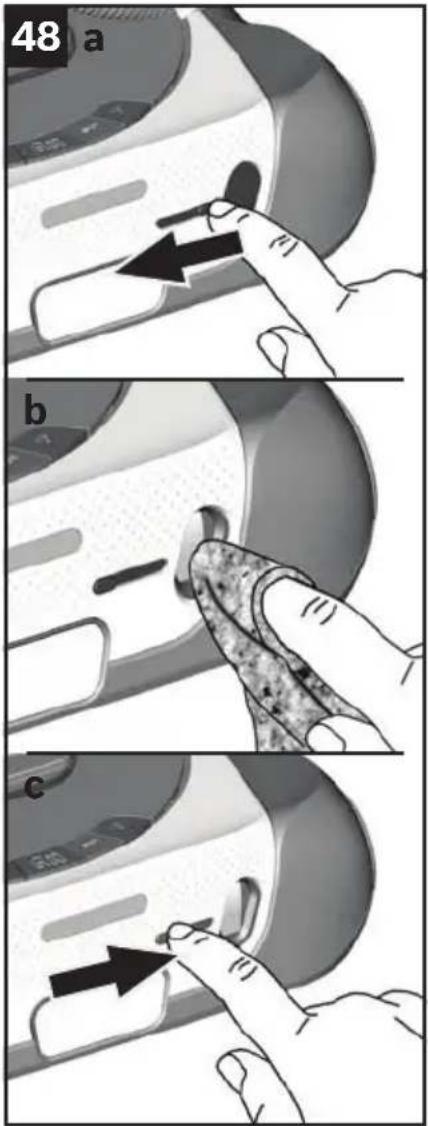

48 a b c

Controleer of het cameravenster vervuild is als de verzonden live-beelden van de camera wazig of onscherp zijn.

De camera kan handmatig worden gesloten door middel van een schuifje.

Afb. 48

- Controleer of het schuifje goed werkt. Het schuifje moet zonder veel moeite kunnen worden geopend en gesloten.

a) Schuif het schuifje naar links om de afdekking te openen.
b) Maak het cameravenster schoon met een zachte, schone en pluisvrije doek.
c) Schuif het schuifje naar rechts en sluit de afdekking. Maak het oppervlak van de afdekking schoon met een zachte, schone doek.

Wielen en rollen reinigen

Afb. 49

Reinig de loopvlakken van de wielen als ze vuil zijn.

uildeeltjes (zoals zand, etc.) kunnen zich vastzetten op het loopvlak en vervolgens kwetsbare, gladde vloeroppervlakken beschadigen.
Verwijder ook vreemde voorwerpen en afzettingen van de wielkasten.

Reiniging en verzorging nl

Behuizing reinigen.

Waarschuwing

Gevaar van een elektrische schok!

Voor het reinigen van het laadstation de stekker uit het stopcontact halen!

- De robotstofzuiger uitschakelen alvorens de accu te vervangen.

Afb. 50

Maak de robotstofzuiger en het laadstation schoon met een zachte, schone doek.

Verzorging en onderhoud nl

- Voor het vervangen van de accu de robotstofzuiger uitschakelen!

Aanwijzing

De Roxxter accu is zoals alle li-ion accu's onderhevig aan slijtage. Mettertijd nemen de accucapaciteit en de looptijd dan ook af.

Het gaat hierbij om een natuurlijk verouderingsproces en niet om een materiaal- of fabricagefout of gebrek.

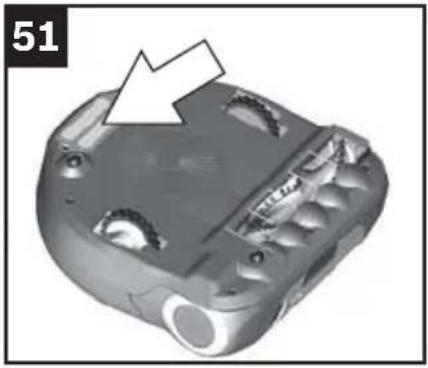

Afb. 51

De accu van de robotstofzuiger bevindt zich aan de onderkant van het apparaat.

Gebruik een geschikte Pozidrive kruiskopschroevendraaier om de schroeven los te maken of vast te draaien. Optimaal is het gebruik van een PZ 2 schroevendraaier.

Afb. 52

a) Schroef de twee schroeven op de accu los en verwijder de oude accu.
b) Maak de vergrendeling op de aansluiting van de accu los en trek de stekker eraf.

Aanwijzing

Gebruik alleen de originele Bosch Roxxter accu.

Steek de stekker van de nieuwe accu in de aansluiting van de robotstofzuiger.
Plaats de verbindingskabel met de stekker in de linker uitsparing in het accuvak.

c) Houd de stekker op zijn plaats en plaats de nieuwe accu in het accuvak.

d) Draai de accu handvast in de robotstofzuiger.

Let op: de accu milieuvriendelijk afvoeren

Accu's bevatten stoffen die niet in het milieu terecht mogen kommen.
U dient de accu af te voeren naar een geschikt inza- melsysteem.

Verzorging en onderhoud nl

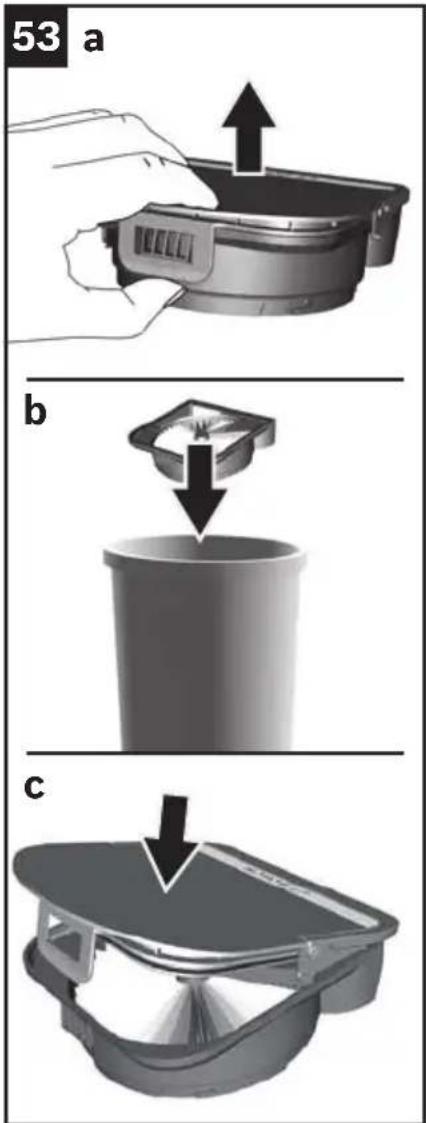

53 a b c

Filtereenheid vervangen

We raden aan om de filterunit met pluisfilter om de zes maanden te vervangen.

Aanwijzing

Als de lamellenfilter of de pluisfilter defect is, moet de filtereenheid worden vervangen, maar zonder de afdekking.

Afb. 53

- Filtereenheid met stofreservoir uit de robotstofuiger nemen. Afb. 41

Stofreservoir van de filtereenheid afnemen. Afb. 42

Afdekking van de filtereenheid nemen.

a) Aan het lipje trekken en de afdekking van de filtereenheid nemen.

b) Voer de oude filtereenheid af.

Aanwijzing

Het is niet gemakkelijk om het lipje van de afdekking te gebruiken.

c) Plaats de afdekking op de nieuwe filtereenheid en vergrendel deze op de filtereenheid.

- Controleer of de afdekking goed op de filtereenheid geplaatst is. De afdekking moet vlak aansluiten op de filtereenheid.

Filtereenheid met stofreservoir inbrengen. Afb. 44

Storingen en probleemoplossing nl

Storingsindicatie en foutcodes

Als er een fout wordt gedetecteerd door de robotstofzuiger, wordt het reinigen onmiddellijk onderbroken. De fout wordt aangegeven door de foutindicator en / of een gekleurde foutcode.

Maak de oorzaak van de fout ongedaan.
Het (reinigings)programma opnieuw starten.

Signaal Oorzaak Oplossing
	De robotstofzuiger vindt het laadstation niet.
	De wielen zijn geblokkeerd. Controleer of de grote aandrijfwiels goed werken. Reinig zo nodig de wielen zoals beschreven in »Wielen en rollen reinigen«.
	De borstelrol draait niet soepel.
	De borstelrol is geblokkeerd en draait niet meer.
	Ventilator geblokkeerd. Stofreservoir uitnemen, nagaan of er vreemde voorwerpen in zitten en deze zo nodig verwijderen. Apparaat via de aan-/uitknop uitschakelen en weer inschakelen.
	Lokalisatie in een opgeslagen plattegrond is mislukt. De ruimte is misschien te veel veranderd.

Storingen en probleemoplossing nl

Signaal Oorzaak Oplossing
	De robotstofzuiger geeft een niet-gespecificeerde storing aan.	Apparaat via de aan-/uitknop uitschakelen en weer inschakelen.Als de storing ook na meerdere keren uit- en weer inschakelen nog steeds wordt aangegeven, schakel de robotstofzuiger dan uit en neem contact op met de klan- tenservice .
	Er wordt een software-up- date uitgevoerd.	Schakel de robotstofzuiger niet uit en wacht tot de software is geïnstalleerd.
	De robotstofzuiger is vast- gelopen, opgetild of niet correct op de grond ge- plaatst. De aandrijfrollen kunnen de robot niet in be- weging brengen.	Zet de robot neer of controleer of hij volle- dig op de vloer staat en vrij kan bewegen.
	Het stofreservoir ontbreekt of is niet correct in de ro- botstofzuiger geplaatst.	Plaats het stofreservoir in de robotstofzu- iger of controleer of het correct geplaatst en vergrendeld is in het apparaat.
	Het stofreservoir is vol of de filtereenheid is sterk vervuild.	Leeg het stofreservoir zoals beschreven bij "Stofreservoir leegmaken".Controleer ook de mate van vervuiling van de filtereenheid en de pluisfilter. Maak indien nodig de filterunit en de pluiszeef schoon zoals beschreven onder »Lamel- lenfilter reinigen« of »Pluisfilter reinigen«.

Aanwijzing

Op http://www.bosch-home.com of in de Home Connect app onder Tips en trucs vindt u de antwoorden op vaak gestelde vragen.

Testmodus en software update nl

Straight line test

Voor stofverzamelingsmetingen volgens IEC 62885-7 kunnen testers het programma "Straight line" activeren door gedurende minstens 5 seconden de MAP-knop in te drukken en vervolgens met behulp van de app te starten. Houd er rekening mee dat de accu voldoende opgeladen moet zijn. Om het programma te deactiveren, schakelt u het apparaat met de aan-/uitknop uit en weer in.

Software update

We werken voortdurend aan de verbetering van dit product. Om van deze verbeteringen te profiteren, kunt u de software van het apparaat actualiseren.

Aanwijzing

Om software updates op uw robotstofzuiger te ontvangen, moet de verbinding met de Home Connect server (backend verbinding) in de app zijn geactiveerd. Deze is zo standaard vooraf ingesteld.

Om veiligheidsredenen kan de update alleen worden uitgevoerd als uw mobiele apparaat zich in hetzelfde netwerk bevindt als de robotstofzuiger.

Zodra een nieuwe update beschikbaar is, wordt u hierover geïnformeerd in de app. Om de update te downloaden is een bevestiging vereist.

Nadat de download is voltooid, vraagt de app u om de installatie van de update te bevestigen.

U ontvangt vervolgens een bevestiging van de succesvolle software update.

Let op

- Het downloaden en installeren vindt alleen plaats wanneer de robotstofzuiger zich in het laadstation bevindt.

Schakel de robotstofzuiger tijdens dit proces niet uit.

Tijdens het update proces kan het apparaat niet worden gebruikt.

Afvoer van het apparaat

Dit apparaat is geclassificeerd volgens de Europese richtlijn 2012/19/EU voor oude elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE). Deze richtlijn vormt voor de gehele EU een kader voor de terugname en recycling van oude apparaten.

Let op: oude apparaten milieuvriendelijk afvoeren!

- Verwijder eerst de ingebrachte accu.

Oude apparatuur bevat waardevolle recycleerbare materialen die afgevoerd moeten worden. Voer oude apparaten daarom af naar een geschikt inzamelsysteem.

Afvoer van de accu

Verwijder de accu en voer hem apart af.

Afvoer van de verpakking

De verpakking beschermt de robotstofzuiger tegen beschadiging tijdens het transport. Deze bestaat uit milieuvriendelijk materiaal en is daarom recyclebaar. Breng verpakkingsmateriaal dat u niet meer nodig heeft naar een verzamelplaats voor de verwerking van afval.

Kundendienst – Customer Service

DE Deutschland, Germany

BE Belgique, België, Belgium

BSH Home Appliances S.A. - N.V.

BSH Huishoudapparaten B.V.

Taurusavenue 36

2132 LS Hoofddorp

Storingsmelding:

Tel.: [phone]

Fax: [phone]

mailto:bosch-contactcenter@

bshg.com

Onderdelenverkoop:

Tel.: [phone]

Fax: [phone]

mailto:[e-mail]

www.bosch-home.nl

NO Norge, Norway

NL Garantievoorwaarden

Voor het aangeschafte apparaat gelden de garantie- voorwaarden welke door de vertegenwoordiging van de moederorganisatie in het land van aankoop zijn uitgegeven. Eventuele bijzonderheden hiervoor zal de leverancier, waarbij het apparaat is gekocht, desgevraagd verschaffen.

Om aanspraak te kunnen maken op eventuele garantie is het overleggen van de aankoopbon met koopen/of leverdatum vereist.
