GEBRUIKSAANWIJZING LHM1011 Ferm

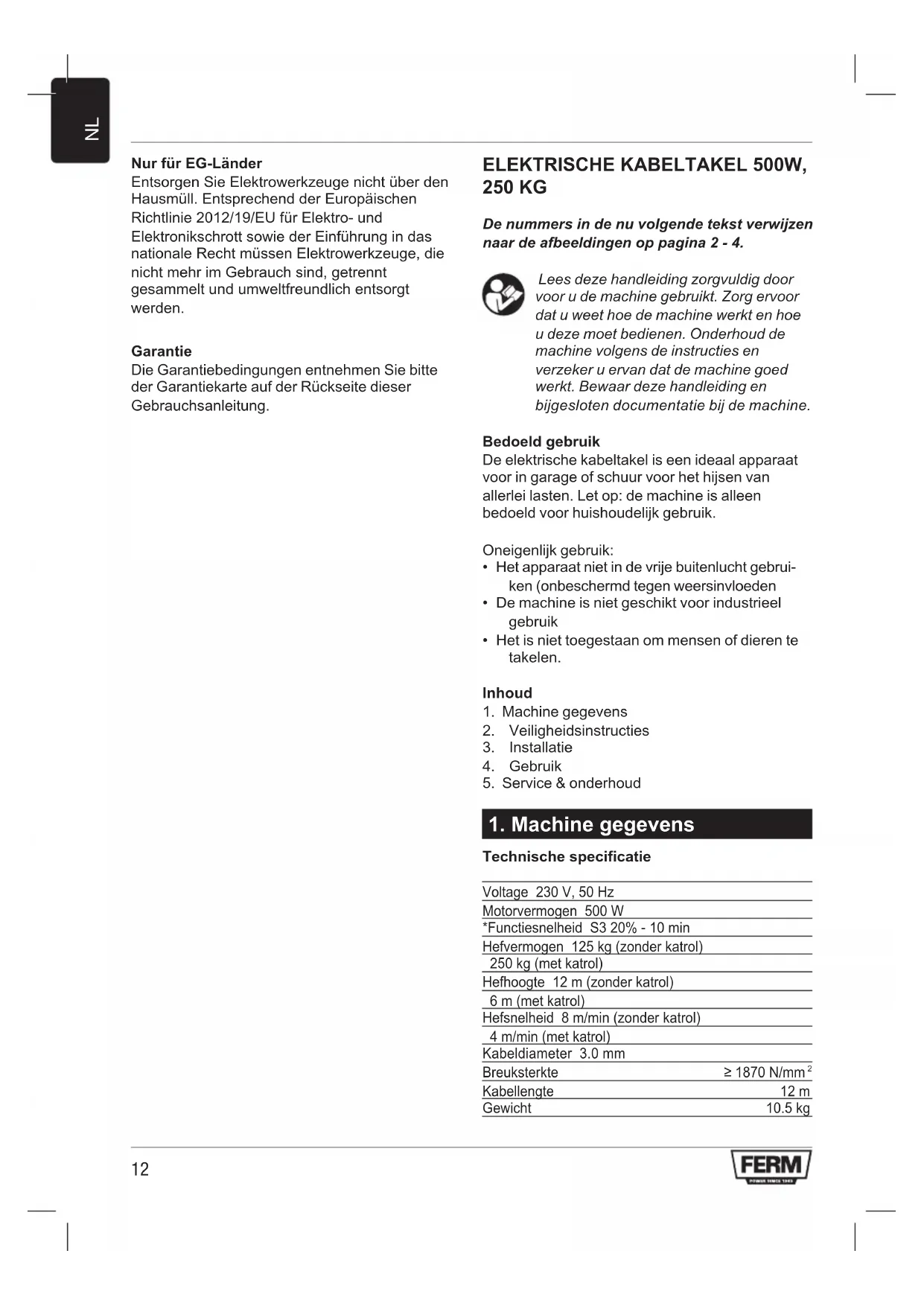

De nummers in de nu volgende tekst verwijzen\ haar de afbeeldingen op pagina 2 - 4.

Lees deze handleiding zorgvuldig door voor u de machine gebruikt. Zorg ervoor dat u weet hoe de machine werk te en hoe u deze moet bedieren. Onderhoud de machine volgens de instructies en verzeker u ervan dat de machine goed werk. Bewaar deze handleiding en bijgesloten documentatie bij de machine.

Bedoeld gebruik

De elektrische kabeltakel is een ideaal apparaat voor in garage of schuur voor het huijsen van allerlei lasten. Let op: de machine is alleen bedoeld voor huishoudelijk gebruik.

Oneigenlijk gebruik:

• Het apparaat Niet in de vrije buitenlucht gebruiken (onbeschermd gegen weersinvloeden
• De machine is nicht geschickt voor industrieel gebruik
• Het is nicht toegestaan om mensen of dieren te takelen.

Inhoud

1. Machine gegevens
2. Veiligheidsinstructies
3. Installatie
4. Gebruik
5. Service & onderhoud

1. Machine gegevens

Technische specificatie

Voltage 230 V, 50 Hz

Motorvermogen 500 W

*Functiesnelheid S3 20% - 10 min

Hefvermogen 125 kg (zonder katrol)

250 kg (met katrol)

Hefhoogte 12 m (zonder katrol)

6 m (met katrol)

Hefselheid 8 m/min (zonder katrol)

4 m/min (met katrol)

Kabeldiameter 3.0mm

Breuksterkte ≥ 1870N / mm^2

Kabellenge 12 m

Gewicht 10.5 kg

Stroomsterkte 2.2 A

Isolatieklasse B

^*S3 = afwisselende werking

Gedurende 10 minutes mag het apparaat maximaal 20% (2.0 min.) in werkig�n.

Inhoud van de verpakking

1 Elektrische kabeltakel
1 Katrol + haak

Beugels + boute

1 Gebruikershandleiding
1 Veiligheidsinstructies
1 Garantiekaart

Controleer de machine, losse onderdelen en accessoires op transportschade.

Onderdelen

Fig. 1

1 Beugel
2. Voeler onderste begrenzingschakelaar
3. Schakelaar automatische stop
4. Begrenzingsblok
5. Kabeltrommel
6. Stalen kabel
7. Haak
8.Netkabel
9. Afstandsbediening
10. Drukschakelaar
11. (Nood)stopschakelaar
12. Motor

2. Veiligheidsinstructies

Symbolenlijst

Gevaar voor lichamelijk letsel of materiele schade.

Houd omstanders op afstand.

Verwijder onmiddelijk de stekkeruit het stopcontact bij beschadiging van het snoer en tijdens onderhoudwerkzaamheden

Neem bij het gebruik van elektrische machines als tijd deplaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees behalve onderstaande instructies ook de veiligheidsvoorschriften in de apart bijgevoegde veiligheidskatern door. Bewaar de instructies zorgvuldig!

• Controller altijd of de netspanning overeenkomt met de aangegeven spanning op het typeplaatje. In het geval dat het voltage Niet overeenkomt, raadpleeg dan een vakkundige elektricien.
• De wandcontactdoos dient geaard te+zijn en het elektrische circuit dient te+zijn voorzien van een aardleksschakelaar.
• Houd kinderen en onbevoegden verwijderd van de machine.
• Bescherm de machine gegen vorst en Lage temperaturen.
  In het geval dat de machine een gewicht Niet kan takelen, forceer de machine dan Niet door de drukschakelaar ingedrukt te houden. Het gewicht is dan groter dan het maximumbereik van de machine.
• Schakel voor elk onderhoud de machine uit en haal de stekker uit het stopcontact.
• Gebruik de machine nicht bij regen of stormweer.

Blijnietstaanondereenopgetakeld gewicht!

• Controller voordat u begint te werken zorgvuldig of de kabel zich correct om de haspel bevindt. De windingen要去en precies naast elkaar liggen (Fig.2).

Neem het maximumgewicht in acht dat is aangegeven op de takel, nicht het gewicht op de haak!

• Hijs geen grotere gewichteten dan toegestaan met de takel.
• Laat ten minste drie windingen op de haspel om de kabelbevestiging nicht onder druk te zetten.
• Als de rode staalkabel verschijnt, THAT de takel dan nicht verder zakken.
• Plaats nooit meer dan 15m staalkabel op de haspel om gevaarlijke situatuies te voorkomen.
• Als de stalen kabel versleteen is, maar hem dan verrangen bij een erkende vakhandel met

een door ons geproduece kabel met bezelfde eigenschappen.

• Controller de conditie van de schakelaars voordat u met takelwerkzaamheden begint.
  Bij het latent zakken van het gewicht, als de takel stilstaat, daalt het gewicht nog enkele millimeters als gevolg van inertia.
• Trek of duw nooit in zichdelingse richting aan de last.
• Het bijsen van personen met de takel is verboden.
• Vermijd het snel achefter elkaar aan- en uitschakelen van de takel.
• Draag handschoenen tijdens transport.

Let op! De elektrische kabeltakel is nicht uitgerust met een mechanische overbelastingsbeveiliging (om ongewenst en onverwachte inschakeling te voorkomen). Indien de machine er nicht in slaagt een gewicht op te takelen, forceer ze dan Niet maar LAST de motor afkoelen.

3. Installatie

Montage

Fig. 4

De kabeltakel is voorzien van beugels waarmee de machine kan worden bevestigd aan een rechthoekige balk. De afmetingen van de draagbalk要去en zijn afgestemd op de afstand tussen takel, katrol en de te hijsen last. Aangeraden worden om een gespecialiserde technicus te raadplegen voor advies en controle van de stevigheid van de draagbalk constructie. De bouten要去en goed worden vastgedraaid. Laat voordat u de machine in gebruik neemt door een gespecialiserde technicus controeren of de drager en katrol van de takel correct+zijn geinstalleerd.

Katrol

Fig. 5 + 6

The kabeltakel is voorzien van een extra katrol met haak. Wanner deze op correcte wijze worden gemonteerd, kan de kabeltakel tweemaal het aangeven gewicht bijsen. Monteer de katrol met behulp van de meegeleverde bouten zoals weergeven in de afbeelding. Draai de twee bouten helemaal vast en draai ze cervolgens een slag terug. De aan de staalkabel voorgemonteerde haak kan

worden ingehaakt in het waarvoort bestemde gat van de behuizing van de kabeltakel. De last wordt in dit geval gezehesen met behulp van 2 kabels: de machine kan nu het dubbele gewicht hijsen.

4. Gebruik

Verwijder het plakband van de staalkabel op de haspel alvorens de machine te gebruiken.

Maak de last goed vast aan de kabeltakel.

Hijs geen grotere gewichteten dan toegestaan met de takel.

Start

Fig. 1 + 7

• Controller of de (nood) stop schakelaar (11) Niet is ingedrukt. Draai de rode knop met de wijzers van de klok mee om te ontrendelen.
  Bedien de drukschakelaar 5 (10) om te last te hijsen.
  Bedien de drukschakelaar 6 (10) om de last te laten zakken.

Als de takel bijna in hoogste positie is, duwt de kunststof schijf (4) gegen de bediening automatische stop (3). Een schakelaar op de elektromotor worden ingedrukt en de elektron motor schakeltuit.

Als de takel bijna in de onderste positie is (ongeveer twee slagen van de kabel rond de trommel), worden de voeler van de onderste begrenzingschakelaar (2) bewogen. Hierdoor worden er een schakelaar op de motor omgezet waardoor de motor wordenuitgeschakeld.

Stop

Wonneer de drukschakelaar (10) nicht worden ingedrukt, za de machine stoppen. In geval van nood: druk meteen de rode stop schakelaar (11) om de machine te stoppen. Het bedieren van de machine is Niet möglich wonneer deze rode schakelaar is ingedrukt.

5. Service & onderhoud

Zorg dat de machine Niet onder spanning staat wonneer onderhoudswerkzaam-heden aan het mechaniek worden uitgevoerd.

De machines zijn ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Door de machine regelmatig te reinigen en op de juiste wijze te behandelen, draagt u bij aan een hoge levensduur van uw machine.

• Controller regelmatig de staat van de staalkabel.
• Controller of de schroeven van de beugels en katrol goed+zijn vastgedraaid.
• Controller regelmatig de werkking van de stop- en drukschakelaar.

Storingen

1. De machine werkt nicht verwijl de drukschakelaar worden bediend.

• Het elektriciteitsnoer is beschadigd of nicht aangesloten.
• Controller de aansluitingen.
• Een zekering is gesprongen.
• Controller dezekeringen in de meterkast.
• Tijdens opslag is de rem blijven vastzitten.
• Blijf de drukknop gebruiken tot de remmen loslaten.

2. De kabeltakel kan de last Nieteer hijsen.

• De elektromotor is oververhit.
• Laat de elektromotor afkoelen.
• De last is zwaarder dan het bereik van de kabeltakel.
• Verminder het gewicht van de te hijsen last.

3. De rem werkt nicht更是 en de last dreigt te zakken.

• De rem is versreten.

• Neem contact op met een gespecialiseerde technicus om de rem te repareren.

4. De staalkabel is verrormd.

Zie Fig. 3

• Neem contact op met een gespecialiseerde technicus om de staalkabel te verrangen.

Laat reparations alsijd uitvoeren door een erkend installeratuer of reparatiebedrijf.

Reinigen

Reinig de machine-behuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil+zijn. Gebruik bij hardnekig voil een zachte doek bevochtig met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc.Dergelijkste toffen beschaden de kunststof onderdelen.

Smeren

De machine heeft geen extra smering nodig.

Storingen

Wonneer er zich een storing voordoet, bijvoorbeeld bij slijtage van een onderdeel, neem dan contact op met het onderhoudsadres op de garantiekaart. Achter in deze handleiding ziet u een opengewerkte afbeelding van de onderdelen die besteld konnen worden.

Milieu

Om transportbeschadiging te voorkomen, worden de machine in een stevige verpakking geleverd. De verpakking is zo veel möglichg gemaatk van recyclebaar materiaal. Maak waarom gebruik van de mogelijkheid om de verpakking te recyclen.

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verworking te worden aangeboden aan een waarvoor verantwoordelijk instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap Niet weg bij het huisvuil. Volgens de Europese Richtlijn 2012/19/EU voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaalrecht moet Niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijk wijze worden verwerkt.

Garantie

Lees voor de garantievoorwaarden de garantiekaart awhile in deze gebruiksaanwijzing.
