GEBRUIKSAANWIJZING TCVK 1200 TOP CRAFT

1. Algemene veiligheidsvoorschriften
2. Opbouw overzicht (zie fig. 1)
3. Beschrijving van de instructie- pictogrammen (zie fig. 2)
4. Reglementair gebruik
5. Assemblage van de verticuteerder
6. Afstellen van de verticuteerdiepte
7. Inbedrijfstelling
8. Instructies omtrent het juist verticuteren
9. Onderhoud
10. Vervangen van de messenwals
11. Bestellen van wisselstukken
12. Technische gegevens
13. Foutopsporing
14. Wisselstukkenlijst
15. Wisselstukkentekening
16. EG-Verklaring van Overeenstemming
17. Garantiekaart

2

1

Lees de volgende veiligheidsvoorschriften en de handleiding aandachtig door voordat u met deze elektrische verticuteerder werkt.

Bewaar deze gebruiksaanwijzing altijd goed!

Maakt u zich vertrouwd met alle afstelonderdelen en met het juiste gebruik van het toestel.

Ondeskundig gebruik van de elektrische verticuteerder kan leiden tot zware verwondingen.

Deze elektrische verticuteerder is enkel bedoeld om het gazon te verticuteren.

1. Algemene veiligheidsvoorschriften

1. Laat nooit toe dat kinderen of personen die de handleiding niet kennen de verticuteerder gebruiken. Locale bepalingen kunnen de minimum-leeftijd van de gebruiker vastleggen.
2. Voor alle controle- en onderhoudswerkzaamheden dient de stekker van de netkabel uit het stopcontact te worden getrokken.
3. Binnen het werkgebied van de verticuteerder is de gebruiker verantwoordelijk tegenover derden voor schade berokkend door het gebruik van het toestel.
4. Werk enkel bij voldoend licht of zorg voor een overeenkomstige kunstmatige verlichting.
5. Controleer het toestel op enige tekens van beschadiging.
6. Vergewis u er zich van dat alle bescherminrichtingen gemonteerd zijn en goed werken.
7. Gebruik het toestel nooit als u moe bent.
8. Zet de motor af en trek de netstekker uit het stopcontact alvorens de verticuteerder te controleren, te reinigen, te onderhouden of er werkzaamheden aan uit te voeren en als een vreemd voorwerp werd geraakt.
9. Voor gebruik dient steeds een visuele controle te worden uitgevoerd om na te gaan of de messenwals versleten of beschadigd is.
10. Bij de montage of demontage van de messerwals moeten de instructies in acht worden genomen.
11. Controleer het terrein waar u de verticuteerder wilt gebruiken en verwijder alle voorwerpen die kunnen worden gegrepen en weggeslingerd. Vreemde voorwerpen moeten vóór het verticuteren worden verwijderd; tijdens het gebruik op vreemde voorwerpen letten. Let op verlengkabels die u voor het gebruik van de verticuteerder nodig heeft.
12. Draag tijdens het verticuteren van het gazon

steeds vast, slipvast schoeisel en een lange broek. Verticuteer het gazon nooit op blote voeten of in lichte sandalen.

1. Gebruik de verticuteerder steeds met gesloten uitlaatklep.
2. Bij het starten van de motor mag de verticuteerder niet worden opgetild.
3. Kom nooit met handen of voeten tegen of onder draaiende onderdelen. Blijf steeds op afstand van de uitlaatopening.
4. Als u op een helling verticuteert dient het gazon dwars over de helling te worden gverticuteerd.
5. Gebruik de verticuteerder niet op hellingen van meer dan 15 %.
6. Voordat u de verticuteerder opheft voor het transport dient u de motor stop te zetten, de netstekker uit het stopcontact te trekken en te wachten tot de messenwals tot stilstand is gekomen.
7. Let er goed op dat tijdens het gebruik geen personen, vooral kinderen en dieren in de onmiddellijke omgeving van de verticuteerder verblijven. Zorg er voor dat een veiligheidsafstand van 10 meter in acht wordt genomen.
8. Berg de verticuteerder op een droge en voor kinderen onbereikbare plaats op.
9. Herstellingen van elektrische componenten van de verticuteerder mogen slechts door een elektrovakman worden uitgevoerd.
10. De gebruikte aansluitkabels mogen niet lichter zijn dan lichte rubberslangkabels HO7RN-F volgens DIN 57 282/VDE 0282 en moeten minstens een diameter van 1,5 mm_ hebben. Het stopcontact moet spatwaterdicht zijn. De aansluitkabel moet door de ontlastingsklem worden geleid en in de schakelaar-stekker-combinatie worden gestoken. Controleer de kabel op beschadigingen en veroudering alvorens het toestel te gebruiken. Verticuteer het gazon nooit met defecte kabels. Als de kabel tijdens het verticuteren van het gazon wordt beschadigd, onmiddellijk de netstekker uit het stopcontact trekken en dan pas de schade controleren.
11. Tijdens het starten van de motor mag de verti- cuteerder niet worden gekanteld tenzij het toestel hierbij moet worden opgetild. Kantel hem in dit geval enkel zo ver als absoluut nodig en til enkel de van de gebruiker weg wijzende kant op.
12. Zorg er voor dat alle moeren, bouten en schroeven goed aangehaald zijn en dat het toestel zich in een toestand bevindt om er veilig mee te kunnen werken.
13. Indien een vreemd voorwerp werd geraakt

controleer dan de verticuteerder op beschadigingen en voer de nodige herstellingen uit voordat u het toestel opnieuw start en er mee werkt.

1. De verticuteerder mag niet aan de regen worden blootgesteld. Het gazon mag niet nat of zeer vochtig zijn.

2. Let er tijdens uw werk op dat u steeds veilig staat.

3. Leidt de machine enkel stappend.

4. Wees voorzichtig bij het veranderen van rijrichting op een helling.

5. Wees bijzonder voorzichtig als u de verticuteerder omdraait of hem naar u toe trekt.

6. Zet de verticuteerder stil als hij moet worden opgetild voor het transport over andere vlakten dan gras en als hij van of naar de te verticuteren gazonvlakte moet worden bewogen.

7. Start of bedien de startschakelaar voorzichtig overeenkomstig de instructies van de fabrikant. Blijf met uw voeten steeds op voldoende afstand van de messenwals.

8. Til de verticuteerder nooit op of draag hem nooit terwijl de motor draait.

9. Zet de motor af voordat u zich van de verticuteerder verwijdert; bovendien moet de netstekker uit het stopcontact worden getrokken.

10. Laat de motor afkoelen voordat u het toestel opbergt in een gesloten ruimte.

11. Zet de verticuteerder stop en trek de netstekker uit het stopcontact voordat u hem anders afstelt of reinigt of voordat u controleert of de netkabel in de war geraakt of beschadigd is.

12. Stopcontacten van aansluitelementen moeten van rubber, zachte PVC of ander thermoplastisch materiaal van dezelfde vastheid zijn of moet bekleed zijn met dit materiaal.

13. Let er op banen te vermijden die de vrije beweging van de verlengkabel zouden kunnen hinderen.

14. Zet de motor af:

15. voordat u een geblokkeerd onderdeel loszet of verstoppingen verwijdert,
16. voordat u het toestel schoonmaakt, controleert of werkzaamheden aan het toestel uitvoert,

17. nadat u op een hindernis bent gereden.

18. Indien het toestel begint ongewoon sterk te trillen, dient het onmiddellijk te worden gecontroleerd.

19. Om brandgevaar te voorkomen dient u de motor vrij te houden van gras, bladeren en mos.

20. Om veiligheidsredenen dienen versleten of defecte onderdelen te worden vervangen.

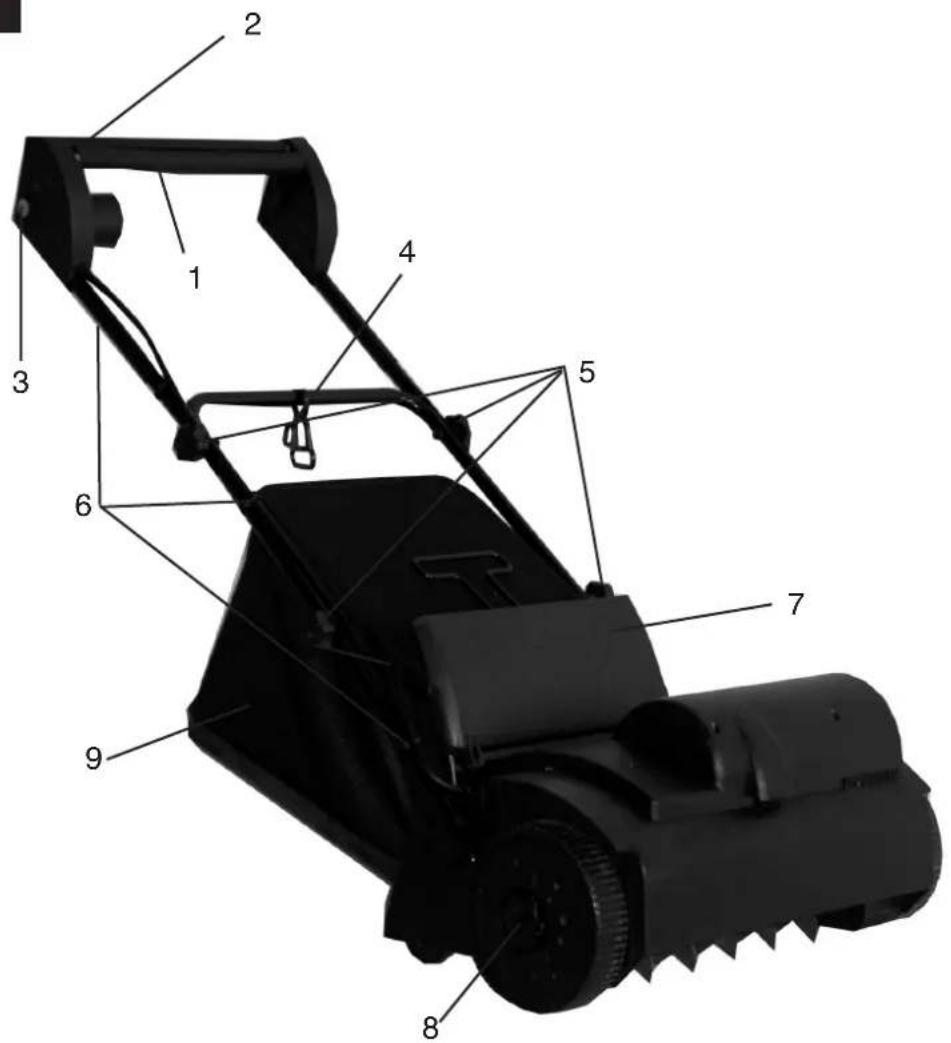

2. Opbouw van het toestel - overzicht (zie fig. 1)

1. AAN / UIT-schakelhendel
2. Schuifbeugel
3. Schakelaar-stekker-combinatie
4. Kabelontlastingsklemmen
5. Stergreep
6. Kabelhouder
7. Uitlaatklep
8. Wieldop met hoogteverstelling gazonverluchting
9. Opvangzak

3. Korte omschrijving van de instructiepictogrammen (zie fig. 2)

1= LET OP! Voor gebruik de handleiding aandachtig lezen.
2= Andere personen (of dieren) buiten de gevarenzone houden.
3= Gehoor- en oogbeschermer dragen.
4= Netstekker uit het stopcontact trekken voordat er aan de messenwals wordt gewerkt.
5= Roterende messenwals
6= Niet met uw handen of voeten onder de draaiende verticuteerder kommen.
7= Netkabel op afstand houden van het toestel. Daardoor voorkomt u een vernietiging van de netkabel door de draaiende messenwals.

De verticuteerder kan worden aangesloten op elke stopcontact van het lichtnet (220/230 V wisselstroom). Er is echter slechts één veiligheidsstopcontact toegestaan die door een kabelveiligheidsschakelaar voor 16A moet worden beveiligd. Bovendien moet een 30 mA verliesstroom-veiligheidsschakelaar voorhanden zijn!

Aansluitkabel van het toestel

Gebruik voor het toestel enkel intacte aansluitkabels. De aansluitkabel van het toestel mag niet naar welbelieven lang zijn (max. 50m), omdat anders het vermogen van de elektrische motor vermindert. De aansluitkabel van het toestel moet een doorsnede

NL

van 3 x 1,5 mm2 hebben. Op aansluitkabels van verticuteerders doen zich bijzonder vaak

beschadigingen van de isolatie voor.

Oorzaken daarvoor zijn o.a.

• scheuren door overrijden van de kabel
• platdrukken van de kabel wanneer de aansluitkabel van het toestel onder deuren en ramen wordt geleid
• scheuren door veroudering van de isolatie
• knikplaatsen door onoordeelkundig vastmaken of leiden van de aansluitkabel

Dergelijke defecte aansluitkabels worden gebruikt ofschoon ze levensgevaarlijk zijn op grond van de beschadigde isolatie.

Kabels, stekkers en stopcontacten moeten voldoen aan de hieronder vermelde eisen. Aansluitkabels van verticuteerders moeten voorzien zijn van een rubberisolatie.

De aansluitkabel van het toestel moet minstens van het type H05RN-F en drieaderig zijn. De benaming van het type moet op de aansluitkabel van het toestel gedrukt zijn. Koop enkel gekenmerkte aansluitkabels ! Stekkers en stopcontacten van aansluitkabels moeten van rubber zijn en spatwaterdicht zijn. De aansluitkabels mogen niet willekeurig lang zijn. Voor vrij lange aansluitkabels zijn geleiders met een grotere doorsnede vereist. Aansluitkabels en verbindingskabels moeten regelmatig op schade worden gecontroleerd. Let er op dat de kabels tijdens de controle stroomloos zijn. Wind de aansluitkabel van het toestel helemaal af. Controleer ook de invoeringen van de aansluitkabel, op stekkers en stopcontacten, op knikplaatsen.

De verticuteerder is geschikt voor particulier gebruik in de huis- en hobbytuin.

Als verticuteerders voor de particuliere huis- en hobbytuin worden diegene beschouwd die doorgaans niet langer dan 10 uur jaarlijks overwegend worden gebruikt voor het verzorgen van gras- en gazonvlakten, maar niet in openbare plantsoenen, sportpleinen en ook niet in de land- en bosbouw.

Het behoorlijk gebruik van de verticuteerder houdt in dat de bijgaande gebruiksaanwijzing van de fabrikant in acht wordt genomen. De gebruiksaanwijzing bevat ook de bedrijfsomstandigheden en onderhoudsvoorwaarden.

Let op ! Teneinde de gebruiker niet bloot te stellen

aan het gevaar voor lichamelijk letsel, mag de verticuteerder niet gebruikt worden als hakselaar voor het klein snijden van snoeisels van takken of heggen. De verticuteerder mag evenmin worden gebruikt als motorhakfrees en ook niet voor het gelijkmaken van bodemverheffingen, zoals b.v. molshopen.

Om veiligheidsredenen mag de verticuteerder niet worden gebruikt als aandrijfaggregaat voor andere werkgereedschappen en gereedschapsets van welke aard dan ook.

5. Assemblage van de gazonverluchter

De verticuteerder is bij aflevering gedemonteerd. Voor gebruik van de verticuteerder moeten de uitlaatklep en de complete schuifbeugel worden gemonteerd. Volg de gebruiksaanwijzing stap voor stap en raadpleeg de illustraties voor een gemakkelijke assemblage.

Montage van de onderste schuifbeugel (zie fig. 5 a/b en 6a/b)

• Gebogen bevestigingsbeugels (fig. 5 pos. A) de gaten van het huis in steken. Antivibratierubber (fig. 5a pos. C) tussen huis en bevestigingsbuis plaatsen!
• Vervolgens de kabelontlastingsklemmen op de bevestigingsbuis steken (fig. 5a, pos. D).
• Dan steekt u de onderste schuifbeugel op de bevestigingsbuis (fig. 6a).
• Aaneenschroeven m.b.v. de bijgaande slotbouten (A) en stervormige handgrepen (D). De kunststofgeleidestukken (fig. 6b, pos. B +C) niet vergeten!
• Let op! De stergrepen moeten aan de buitenkant worden gemonteerd (fig. 1 pos. 5).
• Dan kunnen de beide bevestigingsbuizen (fig. 5a, pos. A) op het huis worden vastgeschroefd met de bijgaande schroeven (B) (fig.5b).

Montage van de bovenste schuifbeugel (zie fig. 7 en 8)

• Bovenste schuifbeugel (fig. 7) positioneren zodat de gaten van de bovenste schuifbeugel overeenstemmen met de gaten van de onderste schuifbeugel.

• De bijgaande kunststofgeleidestukken (B) de slotbouten (A) op steken en vervolgens van buiten het boorgat van de stelen door steken.

• Bijgaande kunststofgeleidestukken (C) met de afgeronde kant naar de buis op de slotbouten (A) steken.

• De beide schuifbeugels aaneenschroeven met behulp van de bijgaande stervormige handgrepen (D).
• Met de bijgaande kabelhouders (fig. 10) de netkabel buiten op de schuifbeugelbuizen vastmaken zodat het openen en sluiten van de uitlaatklep verzekerd is (fig. 1, pos. 7).
• Let er goed op dat de uitlaatklep steeds gemakkelijk kan worden geopend en gesloten!

Montage van de opvangzak (fig. 11-14):

• Steek het kleine frame van voren het grote frame in (fig. 11).
• Schuif dan de opvangzak over het beugelframe (fig. 12). De opvangzak moet op het beugelframe worden vastgemaakt zoals getoond in fig. 12 en 13. Bij het vasthaken van de opvangzak moet de motor afgezet zijn en de messenkooi mag niet draaien.
• Uitlaatklep (fig. 1, pos. 7) met een hand opheffen. Met de andere hand de opvangzak aan het handvat vasthouden en van boven aanhaken (fig. 14).

6. Afstellen van de gazonverluchtingshoogte:

Let op! Voor het veranderen van verticuteerdiepte het toestel uitschakelen, netstekker uit het stopcontact trekken en motor laten uitlopen.

• De verticuteerdiepte wordt gefixeerd door de posities van de wieldop vast te leggen.
• In het centrum van de wieldoppen zijn de cijfers "I", "II" en "III" ingeperst. Door aanhalen en draaien van de wieldop kunnen 3 trappen worden afgesteld (fig. 4a)
• Als het cijfer "II" beneden staat, is de middenstand gefixeerd. Dit komt overeen met een verticuteerdiepte van ca. 3 mm.
• De middenstand blijft behouden als het tweede cijfer "II" beneden is (fig. 4b).
• Als het cijfer "III" beneden staat, is de diepste stand gefixeerd (fig. 4c). Dit komt overeen met een verticuteerdiepte van ca. 7 mm.
• Als het cijfer "I" beneden staat, is de hoogste stand gefixeerd (fig. 4d) = ca. 1 mm boven de grond. Stand I wordt ingesteld om de verticuteerder te transporteren.

LET OP!

De wieldoppen moeten altijd helemaal vergrendeld zijn ! Kies de stand "ll" om te beginnen. Als de verticuteermessen versleten zijn, kan stand "lll" worden gebruikt.

7. Inbedrijfstelling

Sluit de aansluitkabel van de verticuteerder aan op de schakelaar-stekkercombinatie (fig. 1, pos. 3) en borg de aansluitkabel d.m.v. de kabelontlastings-klemmen.

Let op! Om het onbedoeld inschakelen van de verticuteerder te voorkomen is de schakelaar-stekkercombinatie voorzien van een tweestandenschakelaar (fig. 9, pos. 1), die moet worden ingedrukt voordat de schakelhendel (fig. 9, pos. 2) kan worden getrokken. Zodra u de schakelhendel loslaat, wordt de verticuteerder uitgeschakeld. Voer deze procedure meermaals uit om zeker te zijn dat uw toestel correct werkt. Voordat u een herstelling of onderhoudswerkzaamheid op het toestel uitvoert dient u er zich van te vergewissen dat de messenwals niet draait en het toestel gescheiden is van het net.

Let op ! Open de uitlaatklep nooit terwijl de motor nog draait. Draaiende messenwals kan leiden tot letsel.

Maak de uitlaaklep steeds zorgvuldig vast. De klep wordt door de trekveer teruggeklapt in de "DICHT" positie!

De door de geleidestelen gegeven veiligheidsafstand tussen huis en gebruiker dient steeds in acht te worden genomen. Tijdens het verticuteren en veranderen van rijrichting op bermen en hellingen dient u bijzonder voorzichtig te werk te gaan. Let op een veilige stand, draag schoenen met slipvaste zolen en een lange broek. Verticuteer steeds dwars over de helling.

Hellingen van meer dan 15% mogen om veiligheidsredenen niet met de verticuteerder worden bewerkt.

Wees bijzonder voorzichtig bij het achteruit bewegen en trekken van de verticuteerder. Struikelgevaar

NL

8. Instructies omtrent het juist verluchten van het gazon

Voor het verticuteren is een overlappende werkwijze aan te bevelen.

Om een proper verticuteerpatroon te bereiken leidt u de verticuteerder in zo recht mogelijke banen. De banen moeten elkaar overlappen met enkele centimeters zodat er geen stroken blijven staan. Hoe vaak moet worden gverticuteerd hangt in principe af van de groei van het gras en van de hardheid van de grond.

De onderkant van het huis van de verticuteerder schoon houden en afzetsels van gras en aarde zeker verwijderen. Afzetsels maken het starten moeilijker en doen afbreuk aan de verticuteerkwaliteit. Op hellingen moet de verticuteerbaan steeds dwars over de helling verlopen.

Voordat u controles van welke aard ook aan de messenwals uitvoert zeker de motor afzetten. Denk eraan dat de messenwals na het uitschakelen van de motor nog enkele seconden blijft draaien. Probeer nooit de messenwals te stoppen. Indien de draaiende messenwals een voorwerp raakt, de verticuteerder uitschakelen en wachten tot de messenwals helemaal stilstaat. Controleer vervolgens de toestand van de messenwals. Indien die beschadigd is, moet hij vervangen worden (zie 10).

Leg de gebruikte aansluitkabel van het toestel in vorm van bochten voor het gebruikte stopcontact op de grond. Verticuteer al weggaand van het stopcontact of van de kabel en let er op dat de aansluitkabel van het toestel steeds binnen het geverticuteerde gazongedeelte ligt om te voorkomen dat de kabel door de verticuteerder wordt overreden.

9. Onderhoud

Onderhouds- en schoonmaakwerkzaamheden op de verticuteerder alsook het afnemen van bescherminrichtingen mogen enkel worden uitgevoerd nadat de motor stopgezet en de netstekker uit het stopcontact werd getrokken. Een versleten of beschadigde messenwals moet door een geautoriseerde vakman worden vervangen (zie adres op de garantiekaart).

De verticuteerder mag niet met stromend water, vooral niet onder hoge druk, worden schoongemaakt.

Zorg ervoor dat alle bevestigingselementen (schroeven, moeren enz.) steeds goed aangehaald zijn zodat u veilig met de verticuteerder kunt werken.

Berg uw verticuteerder in een droge ruimte op. Voor een lange levensduur is het aan te bevelen alle te schroeven onderdelen alsook de wielen en assen schoon te maken en vervolgens te oliën.

Door de verticuteerder regelmatig te onderhouden zal hij niet alleen lang meegaan en doeltreffend werken, maar zal hij u ook in staat stellen uw gazon zorgvuldig en gemakkelijk te verticuteren. Maak de verticuteerder, indien mogelijk, schoon d.m.v. een borstel of vod. Gebruik geen oplosmiddelen om vuil te verwijderen.

Aan het einde van het seizoen voert u een algemene controle van de verticuteerder uit en verwijdert u alle opeengehoopte achterblijfsels.

Telkens aan het begin van het seizoen zeker de toestand van de verticuteerder controleren. Gelieve zich voor herstellingen tot onze serviceplaats (zie adres op de garantiekaart) te wenden.

10. Vervangen van de messenwals

Om veiligheidsredenen is het aan te bevelen de messenwals enkel door een geautoriseerde vakman te laten vervangen. (Zie adres op de garantiekaart) Let op ! Werkhandschoenen dragen !

Gebruik enkel een originele messenwals, omdat anders in sommige gevallen de functies en veiligheid niet gegarandeerd zijn.

11. Bestellen van wisselstukken

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden :

● type van het toestel
- artikelnr. van het toestel
● I-nr. : van het toestel
- nummer van het benodigde wisselstuk

Netspanning :	230 V ~ 50 Hz
Opgenomen vermogen :	1200 W
Tweehandsveiligheidsschakelaars met schakelaarstekkercombinatie
Werkbreedte :	33 cm
Aantal messen :	20 stuks
Diepteverstelling :	3-voudig
Messerwals met messen van edelstaal
Geluidsdrukniveau LPA :	84,5 dB (A)
Geluidsvermogen LWA :	96 dB (A)
Vibratie aan de stang	≤ 2,5 m/s^2

13. Foutopsporing

Fout Mogelijke oorzaken Verhelpen
Motor start niet a) Geen stroom op de stekker a) Kabel en zekeringb) Kabel defect b) controlerenc) Schakelaar-stekker-combinatie c) door serviceplaats defectd) Aansluitingen op de motor of d) door serviceplaats condensator los gekomene) Huis van de verticuteerder e) Eventueel van verstopt geraakt verluchtingshoogteveranderenf) Huis van de verticuteerder f) Huis schoonmaken zodat de verstopt geraakt messenwal vrij kandraaien	controleren
Motorvermogen vermindert a) Grond de hard a) Van verticuteerdiepteb) Huis van de verticuteerder b) Huis reinigenverstopt geraaktc) Messen flink versleten	veranderen
		c) Messenwals vervangen
Gazon niet proper verlucht	a) Messen versletenb) Verkeerde verticuteerdiepte	a) Messenwals vervangenb) Verticuteerdiepte corrigeren

Belangrijk!

Om de motor te beschermen is deze voorzien van een thermische beveiliging. Deze schakelt de motor uit bij overbelasting en schakelt automatisch de motor weer in na een korte afkoelperiode.

De ondertekenaar verklaart in naam van de firma dat het product overeenstemt met de volgende richtlijnen en normen.

Op het in de handleiding genoemde toestel geven wij 3 jaar garantie voor het geval dat ons product gebreken mocht vertonen. De periode van 3 jaar gaat in met de gevaarovergang of de overname van het toestel door de klant. De garantie kan enkel worden geclaimd op voorwaarde dat het toestel naar behoren is onderhouden en gebruikt conform de handleiding.

Vanzelfsprekend blijven u de wettelijke garantierechten binnen deze 3 jaar behouden.

De garantie geldt voor het grondgebied van de Bondsrepubliek Duitsland of van de respectievelijke landen van de regionale hoofdverdeler als aanvulling van de ter plaatse geldende wettelijke voorschriften. Gelieve zich tot uw contactpersoon van de regionaal bevoegde klantendienst of tot het hieronder vermelde serviceadres te wenden.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van ISC GmbH.
