GEBRUIKSAANWIJZING GEOVID 56 HDR LEICA

aanduiding Van de onderdelen

1. Oculair-oogschelpen
   Stand a:uitgedraaid voor observeren zonder bril
   Stand b: ingedraaid voor observeren met bril
2. Centrale focusseerring
3. Dioptrie-instelring met a.Schaal
4. Ogen voor draagriem
5. Activeringsknop voor afstandsmeting
6. Laser-optiek
7. Dioptrie-compensatie voor richtpunt met a. Schaal
8. Scharnieras voor instelling van de oogafstand
9. Batterijvak
10. Batterijvakdeksel

Voorwoord

Geachte klant

De naam Leica staat wereldwijd voor hoogste kwaliteit, fijnmechanische precisie bij maximale betrouwbaarheid en lange levensduur.

Wij wensen u veel plezier ensucces met uw neue Leica Geovid HD-R verrekijker. Om deze goed te kunnen gebruiken, adviseren wij u eerst deze handleiding te lezen.

leVeringsomVang

• Verrekijker
• 1 lithium-knoopcel 3V type CR2
  Draagriem
• Paraattas
  Oculair-beschemdop
• 2 beschermdoppen objectief
• Garantiekaart

INHOUDSOPGAVE

Aanduiding van de onderdelen 49

Voorwoord 49

Leveringsomvang 49

Milieuviendelijk afvoeren elektrische en elektronische apparatuur. 51

Toepassingsmogelikheden. 51

Aanbrengen van de draagriem en de oculair-beschermdop. 51

Aanbrengen van de objectief-beschermdop. 51

Plaatsen en verwangen van de batterij 52

Batterijconditie 53

Instellen van de oogschelen / gebruik met en zonder bril. 54

Instellen van de oogafstand. 54

Instellen van de scherpte / dioptrie-compensatie.....55

Afstandsmeting. 56

De equivalente horizontale afstand (Ehr) 57

Scan-modus 58

Precisie en meetbereik 58

Onderhoud/reiniging 60

Accessoires 60

Vervangende onderdelen. 60

Watdoen,als. 61

Waarschuwing: Vermijd met de Leica Geovid HD-R direct in helderelichtbronnen te kijken om oogletseluit te sluiten, net zoals bij andere verrekijkers.

milieuVriendelijk afVoeren elekTrische en elekTronische aPParaTuur

(geldt voor de EU en overige Europese landen met gezende inzameling)

Dit toestel bevat elektrische en/of elektronische onderdelen en mag.daarom Niet met het normale huisvuil worden meegegeven! In plaats waar van moet het op door de gemeenten beschikbaar gestelde inzamelpunten worden afgegeven om te worden gerecycled. Dit is voor u Gratis. Indien het apparaat verwisselbare batterijen of batterij's bevat,要去 denze eerst worden verwijderd enevt. volgens de voorschriften worden afgevoerd (zie hiervoor de aanwijzingen in de handleiding van het apparaat). Meer informatie over dit onderwerp ontvangt u bij uw gemeentelijk instantie, uw afvalverwerkingsbedrijf of de zaak waar u het toestel hebt gekocht.

ToePassingsmogelijkheden

De Leica Geovid HD-R verrekijkers hebben een sterke aluminium behuizing, waardoor u ze ook onder extreme omstandigheden gewoon kurz blijven gebruiken. U hoeft zich over vocht geen zorgen te makeen - ze zijn tot 5m onder water absolutiertucht en de interne optiek beslaat nicht odomat ze bevuldijken met stiktstof.

aanBrengen Van de draagriem en de oculair-BeschermdoP

Als u de oculair-beschermdop aan de draagriem wilt bevestigen, moet u dele door het oog van de oculair-beschermdop steken, voordat u de draagriem aan de linkerzijde van de verrekijker bevestigt.

aanBrengen Van de oBjecTief-BeschermdoP

Voor montage van de beiden objectief-beschermdoppen moet u de rubberen ringen ervan van de objectief-kant zodenig over de verrekijkerbuizen schuiven, dat de dappen maar beneden openklappen.

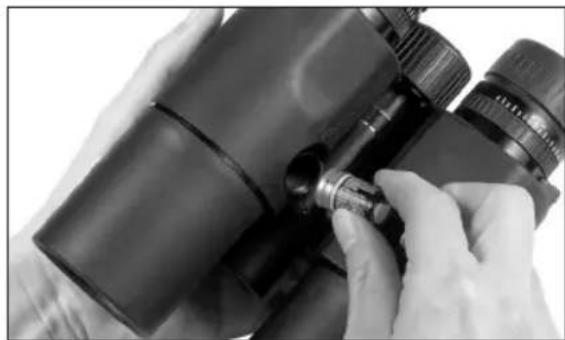

PLAATSEN EN VERVANGEN VAN DE BATTERIJ

De Leica Geovid HD-R verrekijkers zijn voor voeding voorzien van een 3 Volt lithium-knoopcel (bijv. Duracell DL CR2, Ucar CR2, Varta CR2 of andere typen CR2).

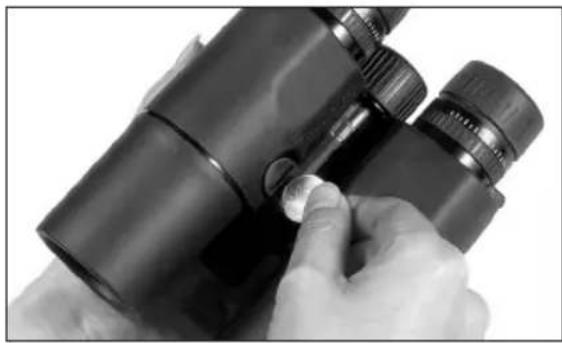

1. Open de deksel (10) van het batterijvak (9) door dit bijv. met een muntstuk gegen de wijzers van de klok in te draaien.
2. Plaats de batterij met het pluscontact waar voren (volgens de aanuiding in het batterijvak).
3. Sluit de deksel wee door hem met de wijzers van de klok mee te draajen.

Aanwijzingen:

• Batterijen要去en koel en droog worden bewaard.
• Wanneer de verrekijker langerearend Niet worden gebruikt, moet de batterij worden verwijderd.

Attentie:

• Batterijen mogen in geen geval in het vuur worden gegood, verwarmd, opgeladen, gedemonteerd of opengebroken worden.
  Lege batterijen mogen nicht met het normale huisvuil worden meegegeven,want ze bevatten giftige,milieubelastende stoffen.Voor recycling moet u ze bij de handelaar of een verzamelpunt van chemisch afval afgeven.

BATTERIJCONDITION

Een neue batterij is goed voor ca. 2000 metingen bij 20^

Afhankelijk van de gebruiksomstandigheden kan de levensduur van de batterij aanzienlijk korter of langer zijn. De levensduur van de batterij worden verzort door lage temperatureen en veelvuldig gebruik van de scan-modus.

Een lege batterij worden aangegeven door een knipperendeindicatie vanmeetwaarde en richtpunt. Als het knipperen begint,zem nog ca. 50 metingen möglichk, Maar met steeds kortere reikwijdte.

Attentie:

Koude verlaagt de batterijcapaciteit. Bij lage temperaturen adviseren wij waarom de Leica Geovid HD-R zich op het lichaam te dragen en een neue batterij te gebruiken.

instellen Van de oogschelPen / geBruik meT en zonder Bril

De oculair-oogschelen (1) kunnen door draaien eenvoudig worden versteld en klikken betrouwbaar in op de gekozen standen. Voor een grondige reiniging worden ze ook helemaal worden verwijderd. Voor waarneming met bril (afbeelding A) blijven ze in de volledig ingedraide stand. Voor waarneming zonder bril worden ze tegen de wijzers van de klok in uitgedraaid. Er zijn voor optimale aanpassing twee posities beschikbaar (afbeeldingen B, C). Als de oculairs ernstig verruild�n, worden geadviseerd de oogschelen voor reiniging te verwijderen (afbeelding D). In de volledig uitgedraide stand worden ze door iets trekken verwijderd.

insTellen Van de oogafsTand

Door knikken van de verrekijker om descharnieras (8) wordt de individuele oogafstand ingesteld. Het gezichtsveld links en rechts moeten waar bij tot een cirkelvormig beeld in elkaar vloeien.

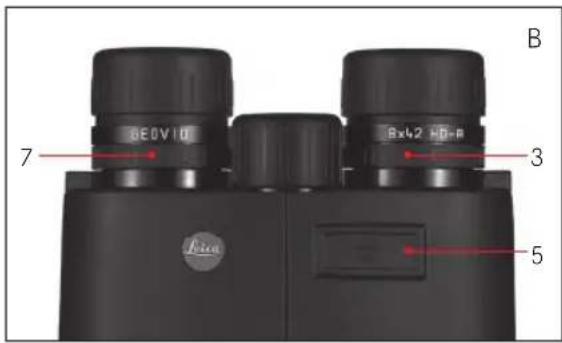

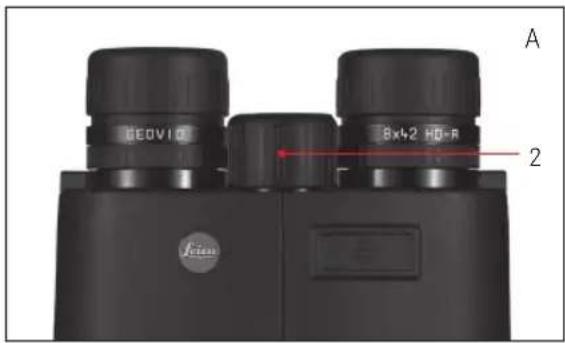

INSTellen VAN DE SCHERPTE / DIOPTRIE-COMPENSATIE

Deinstalling van de scherpte voorverschillende ver verwijderde objecten doet u bij Leica Geovid HD-Rverrekijkers met de ring voor centraal focusseseren (2).Voor de correctie van de individuele gezichtsstoornis voor waarneming zonder bril en voor het scherpstellen van het richtpunt dienen de beide dioptriecompensatieringen (3/7).

Volg precies de hierna beschreiben stappen.
Alleen dan kurz u de volledige capaciteit van het optiek benutten.

1. Draai beide dioptrie-compensatieringen op hun nulstand.
2. Stel ze - terwijl u met beiden ogen kijkt - met het centrale focusserwiel in op een ver verwijderd object.

1. Met de activeringsknop (5) activeert u nu het richtpunt.
2. Als het richtpunt verschijnt, stelt u - terwijl u nog steeds met beiden ogen kijkdt de rechtter dioptrie-compensatiering (rode index) zodanig in dat u het richtpunt in de rechtter optiek scherp ziet.
3. Daarna stelt u - met nog steeds ingeschakeld richtpunt, maar nu nog alleen met het rechterooog kijkend - met de centrale focusseerring het beeld rechts exact scherp.
4. Ten slotte stelt u het beeld aan de linkerkant met de linker dioptriering (3) optimaal scherp.

De ingestelde waarden kunt u van de ^ 一 of ^ 一 waarden van de dioptrieschalen (3a/7a) afl ezen.

Opmerking:

Bij het kijken met het linker- ofrechteroog moet het andere oog worden zichtgeknenpen of moet het betreffende glas aan de voorzijde van het objektief worden afgedekt.

AFSTANDSMETING

Om de afstand tot een object te meten, moet het precies worden gepeild. Hiervoor activeert men het richtpunt door de activeringsknop (5) eenmaal in te drukken. Na het loslaten van de knop, brandt het richtpunt nog gedurende ca. 4s. Bij ingedrukt gehonden knop brandt het richtpunt permanent. Terwijl dit brandt, wordt het object gepeild en door opnieuw indrukken van de activeringsknop wordt de afstandsmetinguitgevoerd en demeetwaarde cervolgens getoond.

Het richtpunt gaat bij de meting even UIT.

Door de activeringsknop opnieuw in te drukken en zolang het richtpunt nog brandt, kan er.altijd een neue meting worden gestart.

Als de afstand tot het object minder dan 10 meter bedraagt, de reikwijdtwe wordt overschreden of het object onvoldoende reflecteert, verschijnt de individatie

Zodra de individatie verdwijnt, worden de afstandsmeter automatisch uitgeschakeld.

Aanwijzingen:

• Afhankelijk van de ingestelde oogafstand, hunnen de indications ook iks scheef staan.
• De Leica Geovid HD-R verrekijkers zijn verzrikrijgbaar in verschillende versies voor de afstandsindicatie in meters of yards. Uiterlijkঃn de verschillende versies aan de gevevens op de dop van de centrale focusseerring te herkennen.

DE EQUIVALENTE HORIZONTALE AFSTAND (EH)

Schoten op een hoger of lager gelegen doel zich onderhevig aan andere ballistische invloeden. Hiervoor is dus kennis vereist van de - op de jacht toepasselijkke - equivalente horizontale afstand (Equivalent Horizontal Range). Kennis van de Ehr is bijv. belangrijk bij toepassing van een ballistisch vizier.

DezeEHberekent de Leica Geovid HD-Ruit de linearigemetenafstand,een correctiefactor en de eveneens gemeten hoek. De Leica Geovid HD-Rzal bij individuelle metingen altijd eerst de lineaire, directe afstand tot het object weergeven. Na ongeveer 2s verandert de indicatie in de equivalente horizontale afstand.

Opmerking:

EH-waarden worden om veiligheidsredenen alleen tussen 10m en 550m weergegeven. Daarboven worden enkel de gemeten, lineaire afstand weergegeven.
- De EHR-functie kan nicht worden uitgeschakeld.

Belangrijk:

denkt u eraan dat vooral bij große afstanden de invloed van alle ballistisch relevante factoren toeneem et er aanzienlijke afwijkingen kann optreden. De weergegeven ballistische waarden zich aanrom uitdrukkelijk slechts als hulpmiddel bedoeld!
- Onafhankelijk van het gebruik van deze informatie blijt u te allen tjde zich voor de inschatting van de situatieijdens de jacht verantwoordelijk!

SCAN-MODUS

Met de Leica Geovid HD-R verrekijkerskest u ook permanent meten. Houd de grote activeringsknop (5) na de 2e activatie ingedrukt, en het toestel schakelt na ca. 0,5s over op deze scan-modus en voert dan permanent metingenuit. Dit is te herkennen aan de wisselende indicate: Na telkens ca. 1,5s worden een neue meetwaarde aangegeven.

De scan-modus is bijzonder praktisch bij demeting vankleine doelen.

Aanwijzingen:

In de scan-modus is het stroomverbruik op basis van de permanente metingen hoger dan bij afzonderlijke metingen.
- Na 10s wordt de scan-modus automatischuitgeschakeld, zodate de batterij worden ontzien bij het abusievelijk indrukken van de knop.
In de scan-modus worden deEHR-waarde pas weergegeven na de LASTe meting.

PRECISIE EN MEETBEREIK

De meetnauwkeurigheid van de Leica Geovid HD-R verrekijkers bedraagt t / m± 1 meter/yard. De maximale reikwijdte worden bereikt bij goed reflecterende objecten en een zich van 10km Het meetbereik worden door de volgende factoren beinvloed:

Reikwijdtde groter kleiner
Kleur van het object	wit zwart
Hoek tot het object	verticaal scherp
Grootte object	groot Klein
Algemene herderheid	geringer (bewolkt)	hoog (middagzon)
Atmosferische omstandigheden	helder nevelig
Structuur object	homogene (huismuur)	niet homoogen (struik, boom)

Bij zonneschijn en goed zich geldt de volgende reikwijdtene precisie:

Reikwijdte	10m t/m ca. 1300m
Precisie	±1m t/m 350m ±2m t/m 700m ± 0.5% op 700m

ONDERHOUD/REINIGING

Special onderhoud van uw Leica Geovid HD-R verrekijker is Nietoodzakelijk. Grove vuildeeltjes, zoals bijv.zand,dienen met een fijn kwastje te worden verwijderd of wegbeblazen. Vingerafdrukken e.d. op objctief- en oculairlenzen konnen met een zacht, schoon zeemleer of stofvrije doek worden verwijderd. Bij sterke verruiling, bijv.van de oculair-draaihulzen, kunt u de verrekijker door eenvoudig afspoelen onder stromend water schoonmaken.Zout water moet eveneens worden afgespoeld.

Attentie:

Oefen geen große druk uit bij het reinigen van sterk verruilde lenzen. De coating is weliswaar zeer krasvast, maar kan door zand of zoutkristallen toch worden beschadigd. Elke Leica Geovid HD-R verrekijker heeft behave de typeaanduiding een „persoonlijk" fabricagenummer. Noteer dit nummer en berg het voor de veilighheid bij uw documentatie op.

ACCESSOIRES

BESTELNR.

Statiefadapter met 1 / 4 " schroefdraad 42 220
Zwem-draagriem, orangje 42 163

VERVANGENDE ONDERDELEN

Als u reserveonderdelen voor uw verrekijker nodig hebt, zoals oogschelpen, doppen of een draagriem, kutu zich tot once klantenservice of uw nationale Leica vertegenwoordiging wenden (adressen zie garantiebewijs).

WAT DOEN, ALS...

Storing Oorzaak Oplossing
Bij de observatie worden geen cirkelvormig beeld bereikt.	a) De verrekijker is Niet voldoende aangepast aan de persoonlijke oogafstand.	a) Eenvoudig door sterker of zwakker buigen van de scharnieras, kut u de afstandussen de verrekijkerbuizen corrigeren.
	b) De pupil van de gebruiker correspondeeliet Niet met de uittreepupil van de verrekijker.	b) Houding van het hoofd of positie van het oog en de verrekijker corrigeren.
	c) De stand van de oculairhulzen is Niet goed ingesteld voor gebruik met en zonder bril.	b) Aanpassing corrigeren: Brildragers draaien de oculairhulzenaar binnen; bij gebruik zonder bril: oculairhulzenaar buiten draaien.
Weergave onschemp Dioptrieëncompensat	satie is Niet juist Dioptrieëncompensat	e opnieuwuitvoeren
Tijdens de afstandsmeting verschijnt de indicative „- - - “	a) Meetbereik te hoog of te laag Met gevevens van het meetbereik rekening honden
	b) De reflectie van het object is onvoldoende
Indicatie knippert of geen meting möglichk	Batterij leeg Batterij verwangen

TECHNISCHE GEGEVENS

LEICA GEOVID 8x42 HD-R LEICA GEOVID 10x42 HD-R

Vergrotting		8x
Diameter objectief	42mm
Uittrede pupil		5,25mm
Schemeringsgetal	18,33	20,5
Geometrische lichtsterkte	27,56
Gezeichnetsveld (op 1000m/yds) 125m/7	1° 110m/6,3° (groothoek)
Instelgrens dichtbij (bij 0 dioptr.) circa	5,6m circa 5,6m
Uittrede pupillen - lengteafstand	18,5mm	15,6mm
Pupillenafstand	56-74mm
Prismatype	dakkant
Coating op objctieven op prisma's fasecorrectie-coating P40	High Durable Coating (HDCTM) en hydrofobe Aqua-Dura coating op buitenste lenzen
Dioptrie-compensatie ca. ±3,5 dioptr.
Vooribridragers geschikt	Ja
Gebruiktemperatuur -25 tot +55 °C
Opslagtemperatuur -40 °C t/m +85 °C
Waterdichtheid 0,5bar (ca. 5m waterdiepte)
Materialaal behuizing Aluminium gegoten
Maximale reikwijdte circa 1300m
Minimumafstand	10m
Meetprecisie	±1m t/m 350m
	±2m t/m 700m
	±0.5% op 700m
Ballistische optie	Output equivalente horizontale afstand (EH) van 10m/y t/m 550m/600y
Indicatie	LED met 4 cijfers
Batterij	1 lithium-knoopel 3V type CR2
Levensduur batterij1 ≥ 2000 metingen
Laser	Oogveilig volgens EN en FDA klasse 1
Laserstraaldivergentie	2,5 x 0,5mrad
Maximale meetperiode	ca. 1,4s
Afmetingen (B2 x H3 x T2)	ca. 124 x 174 x 65mm
Gewicht (met batterij)	ca. 900g

1 Bij 20^ en een gemiddeld toepassingsprofiel 2 Bij oogafstand 65mm 3 Bij ingeschroefde oogschelen

TECHNISCHE GEGEVENS

LEICA GEOVID 8x56 HD-R LEICA GEOVID 15x56 HD-R

Vergrotting		8x
Diameter objectief	56mm
Uittrede pupil		7mm
Schemeringsgetal		21,17
Geometrische Lichtsterkte	49
Geichtsveld (op 1000m/yds)	118m/6,8°	72m/4,1°
Instelgrens dichtbij (bij 0 dioptr.) circa	5,5m circa 5,5m
Uittrede pupillen - lengteafstand	18,5mm	15,6mm
Pupillenafstand	58-74mm
Prismatype	dakkant
Coating op lenzen High Durable Coating op prisma's fasecorrectie-coating P40	(HDC?) en hydrofobe Aqua-Dura coating op buitenlenzen
Dieptrie-compensatie ca. ±3,5 dioptr.
Vooribridragers geschikt	Ja
Gebruiktemperatuur -25 °C t/m +55 °C
Opslagtemperatuur -40 °C t/m +85 °C
Waterdichtheid 0,5bar (ca. 5m waterdiepte)
Materialaal behuizing Aluminium gegoter
Maximale reikwijdtde circa 1300m
Minimumafstand	10m
Meetprecisie	±1m t/m 350m±2m t/m 700m±0.5% op 700m
Ballistische optie	Output equivalente horizontale afstand (EHR) van 10m/y t/m 550m/600y
Indicatie	LED met 4 cijfers
Batterij	1 lithium-knoopel 3V type CR2
Levensduur batterij1 ≥ 2000 metingen
Laser	Oogveilig volgens EN en FDA klasse 1
Laserstraaldivergentie	2,5 x 0,5mrad
Maximale meetperiode	ca. 1,4s
Afmetingen (B2 x H3 x T2)	ca. 135 x 182 x 68mm	ca. 135 x 208 x 68mm
Gewicht (met batterij)	ca. 1100g	ca. 1245g

15x

3,7mm

28,98
