MANUALE UTENTE GEOVID 56 HDR LEICA

denominazione dei comPonenTi

1. Conchiglie oculari
   Posizione a: allentate per l'osservazione, senza occhiali
   Posizione b: avvitate per l'osservazione con occhiali
2. Ghiera centrale di messa a fuoco
3. Ghiera per la correzione diottrica con a. Scala
4. Occhielli per tracolla
5. Tasto di azionamento per la misurazione della distance
6. Ottica di emissione laser
7. Correzione diottrica per il collimatore con a. Scala
8. Asse snodato per la regolazione della distance oculare
9. Vano batterie
10. Coperchio del vano batterie

Prefazione

Gentile Cliente,

in tutto il mondo il nome Leica è sinonimo di altissima qualità e precisione meccanica unite a un'estrema affidabilità e a una lunga durata di vita.

Le auguriamo di ottenerile massimo piacere e le miglioriori soddisfazioni con il suo nuovo binocolo Leica Geovid HD-R. Per poterlo utilizzare in modo corretto, le consigliamo di leggere attendamente le presenti istruzioni prima dell'uso.

maTeriale in doTazione

• Binocolo
• 1 batteria al litio da 3V tipo CR2
• Tracolla
  Custodia
• Cappucci di protezione per oculari
• 2 cappucci di protezione per obietti
• Certificato di garanzia

INDICE

Denominazione dei componenti 65

Prefazione. 65

Materiaile in dotazione 65

Smaltimento dei dispositivi elettrici ed elettronici 67

Possibilità d'impiego 67

Montaggio della tracolla e dei cappucci di protezione per oculari 67

Montaggio dei cappucci di protezione per obietti ... 67

Inserimento e sostituzione della batteria. 68

Stato di carica della batteria. 69

Regolazione delle conchiglie oculari/ utilizzo con e senza occhiali 70

Regolazione della distanza oculare 70

Regolazione della messa a fuoco/ correzione diottrica 71

Misurazione della distance. 72

Distanza orizzontale equivalente (EHR) 73

Modalita Scan. 74

Portata di misura e precisione 74

Cura e manutenzione 76

Accessori. 76

Ricambi 76

Checosafarese. 77

Dati tecnici 78

Leica Infoservice 80

Servizio di assistenza Leica 80

Avvertenza: Come per agli binocolo, non usare il Leica Geovid HD-R per l'osservazione diretta di fonti luminose intense per evitare lesioniagli occhi.

smalTimenTo dei disPosiTiVi eleTTTrici ed eleTTronici

(Vale per l'UE e per gli altri paesi europei con sistemi di raccolta differenziata)

Il presente apparecchio contiene componenti elettrici e/o elettronici. Non può quindi essere smaltito come un normale rifiuto domestico, ma va depositato presso gli apposti centri di raccolta allestiti dalle autorità municipali per essere riciclato. La procedura è gratuite per chi la esegue. Qualora l'apparecchio contenga batterie sostituibili o ricaricabili, queste devono essere rimosse ed eventualmente smaltite in conformità alle normative vigenti (ved. al riguardo quando riportato nelle Istruzioni per l'uso dell'apparecchio). Per ulteriori informazioni sull'argumento rivolgersi all'amministrazione comunale, all'azienda addetta allo smaltimento o al rivenditore dell'apparecchio.

PossiBiliTà d'imPiego

I binocoli Leica Geovid HD-R hanno un robusto corpo in alluminio che ne consente l'utilizzoanche in condizioni avverse. Inoltre non è necessario prestare attenzione all'umidità: sono assolutamente impermeabili fino a 5m di profondità e, grazie al riempimento in azoto, I'ottica interna non si appanna.

monTaggio della Tracolla e dei caPPucci di ProTezione Per oculari

Per fissare il cappuccio di protezione per oculari alla trabcolla, infrilare la trabcolla negli occhielli del cappuccio di protezione prima di fissarla sul lato sinistro del binocolo.

monTaggio dei caPPucci di ProTezione Per oBieTTiVi

Per montare i due cappucci di protezione per obietti, tirare gli anelli in gomma dei cappucci dal lato dell'obiettivo sui tubi del binocolo, in modo che i cappucci si aprano verso il basso.

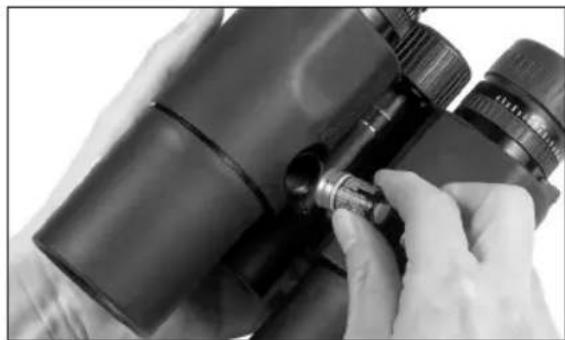

INSERIMENTO E SOSTITUZIONE DELLA BATTERIA

Per l'alimentazione dei binocoli Leica Geovid HD-R viene utilizzata una batteria al litio da 3 Volt (ad es. Duracell DL CR2, Ucar CR2, Varta CR2 o altri tipi CR2).

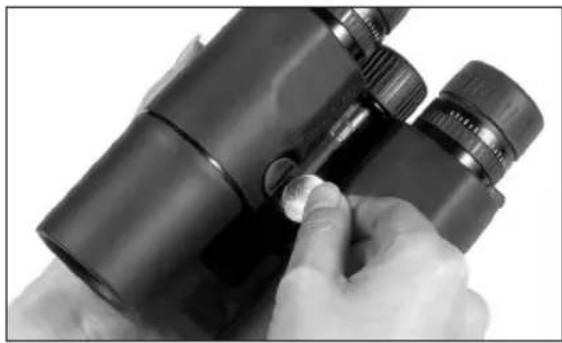

1. Aprire il coperchio (10) del vano batteria (9) girandolo in senso antiorario, utilizzato ad esempio una monetina.
2. Introduire la batteria con il contatto positivo rivolto in avanti (come indicato nel vano batteria).
3. Chiudere nuovamente il coperchio avvitandolo in senso orario.

Avvertenze:

• Conservare sempre la batteria in un luogo fresco e asciutto.
  Rimuovere la batteria se non si utilizes il binocolo per lunghi periodi di tempo.

Attenzione:

• Le batterie non devono assolutamente essere gettate nel fuoco, surriscaldate, ricaricate, aperte o smontate.
  Non gettare le batterie usate nei rifiuti comuni, poiché contengono sostanze tossiche e dannose per l'ambiente. Esse devono essere depositate negli appositi contentitori presso il proprio rivenditore oppure presso i centri di raccolta rifiuti speciali.

STATO DI CARICA DELLA BATTERIA

Una batteria nuova è sufficiente per più di 2000 misurazioni a 20^ .

A seconda delle condizioni di impiego la durata della batteria può variarere notevolmente. La durata della batteria diminuisce alle basse temperature e con l'utilizzo frequente in modalità Scan.

Quando la batteria è scarica, l'indicatore dei valori di misurazione e del collimatore lampeggia.

Da quando l'indicatore inizia a lampeggiare si possono effettuire ancora 50 misurazioni circa, ma la capacité diminuisce progressively.

Attenzione:

il freddo riduce notevolmente la capacité della batteria. Alle basse temperature il Leica Geovid HD-R dovrebbe essere tenuto quando più possibile vicino al corpo e utilizzato con una batteria nuova.

regolazione delle conchiglie oculari/uTilizzo con e senza occhiali

Le conchiglie oculari (1) si regolano lavorente ruotandole e si arrestano saldamente nelle posizioni scelte. Inoltre possono essere completenesssmontate per una pulizia approfondita.

Per l'osservazione con gli occhiali (fi gura A) rimangono in posizione completeness avvitata. Per l'osservazione alla occhiali si svitano ruotandole in senso antiorario. Per un adattamento ottimale sono disponibili due positizioni (fi gure B, C). Quando gli oculari sono molto sporchi, per pulirli si consiglia di rimuovere le conchiglie oculari (fi gura D). Per rimuovere le conchiglie, svitarle completeness ed estrarle con delicatezza.

regolazione della disTanza oculare

Per la regolazione personalizzata della distance oculare piegare il binocolo lungo l'asse snodato (8). I campi visivi destro e sinistro dovrebbero fondersi in un'unica imagine rotonda.

REGOLAZIONE DELLA MESSA A FUOCO/ CORREZIONE DIOTTRICA

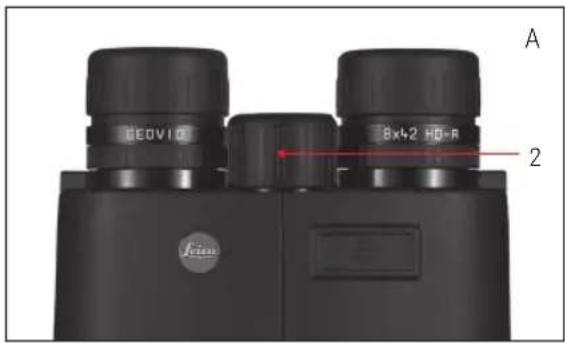

Nei binocoli Leica Geovid HD-R la regolazione della nitidezza per oggetti situati a distance differenti si effettua con la ghiera centrale di messa a fuoco (2). Per la correzione dei disturbi visivi individuali per l'osservazione alla occhiali e per la messa a fuoco del collimatore si utilizzato due ghiere per la correzione diottrica (3/7).

Eseguire scrupolosamente i passaggi descritti di seguito. Solo in quello modo si potranno sfruttare appieno le potenzialità dell'ottica.

1. Ruotare entrambe le ghiere per la correzione diottrica fi no alla posizione zero.
2. In caso di osservazione con entrambi gli occhi mettere a fuoco un oggetto situato a grande distance utilizzando la ghiera centrale di messa a fuoco.

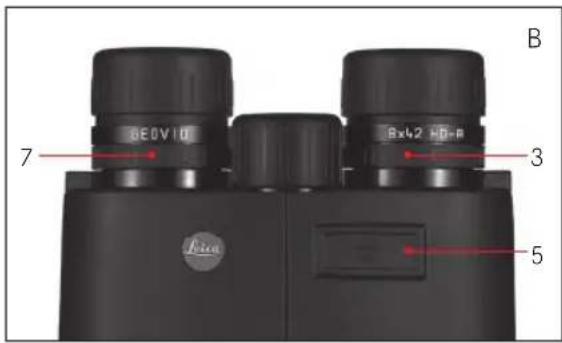

1. Attivare il collimatore con il tasting di azionamento (5).
2. Una volta visualizzato il collimatore, continuare l'osservazione con entrambi gli occhi, ruotare la ghiera per la correzione diottrica di destra (indice rosso) in modo da vedere nitidamente il collimatore nell'ottica destra.
3. Successivement, con il collimatore sempre attivato, ma osservando solo con l'occhio destro, con la ghiera centrale di messa a fuoco mettere a fuoco l'imagine nel tubo destro fi no a quando non sare completingmente nitida.
4. Infi ne, utilizzando la ghiera per la corazione diottrica di sinistra (3) mettere a fuoco l'immagine nel tubo sinistro fi no a ottenera la nitidezza ottimale.

I valori impostati possono essereletti nei valori "+" o "-" delle scale diottriche (3a/7a).

Avverenza:

guardando solo atraverso il lato sinistro o destro, chiudere l'altro occhio o tenere sempliciente chiuso l'obiettivo della meta correspondente del binocolo.

MISURAZIONE DELLA DISTANZA

Per misurare la distanza di un oggetto è necessario rilevarne esattamente la posizione. Attivare il collimatore premendo una volta il tasto di azionamento (5). Quando si rilascia il tasto, il collimatore rimane illuminato alla per circa 4s. Tenendo premuto il tasto il collimatore rimane costamente illuminato. La rilevazione dell'oggetto avviene nelle il collimatore è illuminato e la distanza viene misurata premendo nuovamente il tasto di azionamento; successivement viene visualizzato il valore

misurato. Durante la misurazione il collimatore si spegne brevamente. Premendo nuovamente il tasto di azionamento siouldaviare in qualsiasi momento una nuova misurazione fina a quando il collimatore èancora illuminato. Se la distanza dell'oggetto è inferiore a 10 metri o si supera la portata o se l'oggetto riflette in misura insufficiente, compare I'indicazione""

Seguendo I'indicatore il telemetro si disattiva automaticamente.

Avvertenze:

• A seconda della distanza oculare impostata, gli indicatori possono essereanche leggermente inclinati.
• I binocoli Leica Geovid HD-R sono disponibili in diverse versioni per la visualizzazione della distance in metri o in arde. Le diverse versioni si riconoscono esternamente grazie all'indicazione sul cappuccio della ghiera centrale di messa a fuoco.

DISTANZA ORIZZONTALE EQUIVALENTE (EHr)

I colpi su obiettivi posti in alto o in basso sono soggetti a condizioni balistiche diverse. Pertanto richiedono la conoscenza della distanza orizzontale equivalente e rilevante per la caccia (Equivalent Horizontal Range). La conoscenza della EH è importante ad es. quando si utilizes il reticolo balistico.

Il Leica Geovid HD-R calcola il valore EH con la distanza lineare misurata, un fattore di correzione e l'angolo misurato.

Nelle misurazioni singole il Leica Geovid HD-R visualizza sempre prima la distanza lineare, diretta al bersaglio. Dop o circa 2s la visualizzazione passa alla distanza orizzontale equivalente.

Avverenza:

Per motivi di sicurezza, i valori EH vengono indicati solo tra 10m e 550m. Inoltre viene individata solo la distanza lineare effettivamente misurata.
- La funzione EH non può essere disattivata.

Important:

• Ricordare che in caso di grande distance l'influenza di tutti i fattori rilevanti a livello balistico aumenta e cui determinare notevoli divergenze. I valori balistici significati vanno quindi espressamente interpretati quale ausilio.
• A prescindere dall'utilizzo di queste informazioni, la valutazione della situazione di caccia contingente è di responsabilità dell'utente.

MODALITA SCAN

Con i binocoli Leica Geovid HD-R le misurazioni possono essere effettuateanche in funzionamento continuo.Premendo due volte il tasto di azionamento (5) e mantenendolo premuto,喙 circa 0,5s l'apparecchio passa alla modalità Scan ed esegue misurazioni in modo continuo.La modalità Scan si riconosce dal cambiamento dell'indicatore:ogni 1,5s circa viene visualizzato un nuovo valore. La modalità Scan è particolarmente pratica per la misurazione di piccoli obietti.

Avvertenze:

• Nella modalità Scan, a causa delle misurazioni continue, il consumo di corrente è superiore rispetto alle misurazioni singole.
• Dopo 10s la modalità Scan si disattiva automaticamente per risparmiare la batteria in caso di pressione involontaria del tasting.
• Nella modalità Scan il valore EH-viene visualizzato solo con l'ultima misurazione.

PORTATA DI MISURA E PRECISIONE

La precisione di misura dei binocoli Leica Geovid HD-R arrivava fino a ± 1 metro/iarda. La portata massima si ottiene quando l'oggetto osservato riflette bene a una distanza visiva di 10km . La portata di misurazione è influenzata dai seguenti fattori:

Portata maggiore minore
Colore dell'oggetto	bianco nero
Angolo rispetto all'oggetto	perpendicularare acuto
Dimensioni dell'oggetto	grandi piccole
Luminosità generale	ridotta (nuvoloso)	elevata (sole di mezzogiorno)
Condizioni atmocferiche	cielo limpido foschia
Struttura dell'oggetto	omogenea (parete di una casa)	disomogenea (cespuglio, albero)

Con il sole e con una buona visibilità valgono i seguenti valori di portata e precisione:

Portata	da 10m a ca. 1300m
Precisione	±1m fino a 350m
	±2m fino a 700m
	±0,5%或者其他 700m

CURA E MANUTENZIONE

I binocoli Leica Geovid HD-R non necessitano di particolare cure. Eliminare lo sporco più grossolano come ad es. la sabbia con un pennello naturale o soffiarlo via. Per rimuovere le impronte delle dita etc. dalles lenti degli obiettivi e degli oculari si cui utilizzato un panno in pelle pulito o un panno primo di polvere. In caso di forte sporcizia, ad es. delle boccole pivotanti degli oculari, si cui sciacquare semplicamente il binocolo sotto l'acqua corrente. è consigliabile sciacquare lo strumentoanche dopo il contatto con acqua salata.

Attenzione:

per la pulizia di lenti con superfici molto sporche, evitare di esercitare una pressione elevata. Il trattamento antiriflesso possiede un'alta resistenza all'abrasione, ma può essere danneggiato alla sabbia o dai cristalli di sale. Su agli binocolo Leica Geovid HD-R altre alla denominazione del modello è indicato il numero di fabbricazione "personale". Per sicurezza annotare il codice sulla documentazione.

ACCESSORI COD. ORD.

Adattatore stativo con filettatura 1 / 4 42 220
Tracolla galleggiante, arancione 42 163

RICAMBI

Per richiedere i ricambi del binocolo, quali ad es.
conchiglie oculari, cappucci o tracolle, rivolgersi
al nostro servizio di assistenza o al appresentante
Leica del proprio paese (per gli indirizzi ved. il
certificato di garanzia).

CHE COSA FARE SE...

Anomalia Causa Rimedio
Durante l'osservazione non si ottiene alcuna imagine rotonda.	a) Il binocolo non è sufficientemente adattato alla propria distance oculare.	a) Correggere la distance dei due tubi del binocolo con un piegamento maggiore o minore dell'asse snodato.
	b) La pupilla dell'osservatore non coincide con la pupilla d'uscita del binocolo.	b) Correggere la posizione della testa, dell'occhio e del binocolo.
	c) Le boccole pivotanti degli oculari non si trovano nella posizione corretta prevista per l'uso con o senza occhiali.	c) Correggere la regolazione: per l'osservazione con gli occhiali avvitare le boccole degli oculari; per l'osservazione Senza occhiali: svitare le boccole degli oculari.
Indicatore fuori fuoco Correzione diottica non esatta Effettuare nuovamente		a correzione diottrica
Durante la misurazione della distance compare l'indicazione "- - - "	a) Campo di misura superato per excesso o per difetto	Rispettare leindicazioni sul Campo di misura
	b) Coefficiente di riflessione dell'oggetto insufficiente
L'indicazione lampeggia o non è possibile effettuare la misurazione	Batteria scarica Sostituire la batteria

DATI TECNICI

LEICA GEOVID 8x42 HD-R LEICA GEOVID 10x42 HD-R

Ingrandimento		8x
Diametro obiettivo	42mm
Pupilla di uscita		5,25mm
Valore crepuscolare	18,33
Luminosità geometrica	27,56
Campo visivo (a 1000m/yd) 125m/7,1° 110m/6,3° (grandangolare)
Distanza minima di messa a fuoco (a 0 dioitr.)	ca. 5,6m ca. 5,6m
Distanza longitudinale tra le pupille di uscita	18,5mm	15,6mm
Distanza pupillare	56-74mm
Tipo di prisma A fatto
Trattamento sulle lenti sui prismi Rivestimento per correzione di fase P40	High Durable Coating (HDC™) e trattamento idrerepellente Aqua-Dura sulle lenti esterne per correzione di fase P40
Correzione diottrica ca. ±3,5dioitr.
Idoneità per portatori di occhiali	Si
Temperatura d'esercizio Da -25 ° a +55 °C
Temperatura di stoccaggio	Da -40 ° C a +85 ° C
Tenuta stagna	0,5bar (ca. 5m di profondità)
Materiale del corpo	Alluminio pressofuso
Portata massima	ca. 1300m
Distanza minima	10m
Precisione di misura	±1m fino a 350m
	±2m fino a 700m
	±0,5% altri 700m
Funzione balistica	Indicazione della distance orizzontale equivalente (EHR) da 10m/y a 550m/600y
Indicazione	LED a 4 cifre
Batteria	1 batteria al litio da 3V tipo CR2
Durata della batteria1	≥ 2000 misurazioni
Laser	Non dannoso per gli occhi conformamente alle norme EN e FDA Class 1
Divergenza del raggio laser	2,5 x 0,5mrad
Durata massima di misurazione	ca. 1,4s
Dimensioni \( \left( {{\mathrm{L}}^{2} \times {\mathrm{A}}^{3} \times {\mathrm{F}}^{2}}\right) \)	ca. 124 x174 x 65mm
Peso (incl. batteria)	ca. 900g

1 A 20 °C e con profilo di utilizzato medio ^2 Con distanza oculare 65 mm^3 Con conchiglie oculari avvitate

DATI TECNICI

LEICA GEOVID 8x56 HD-R LEICA GEOVID 15x56 HD-R

Ingrandimento		8x
Diametro obiettivo	56mm
Pupilla di uscita		7mm
Valore crepuscolare	21,17
Luminosità geometrica	49
Campo visivo (a 1000m/yd)	118m/6,8°	72m/4,1°
Distanza minima di messa a fuoco (a 0 diottr.)	ca. 5,5m ca. 5,5m
Distanza longitudinale tra le pupille di uscita	18,5mm	15,6mm
Distanza pupillare	58-74mm
Tipio di prismà A fatto
Trattamento sulle lenti sui prismi Rivestimento per corazione	High Durable Coating (HDC™) e trattamento idrerepellente Aqua-Dura sulle lenti esterne di fase P40
Correzione diottrica ca. ±3,5 diottr.
Idoneità per portatori di occhiali	Si
Temperatura d'esercizio Da -25 °Ca	55 °C
Temperatura di stoccaggio	Da -40 °Ca +85 °C
Tenuta stagna	0,5bar (ca. 5m di profondità)
Materialie del corpo	Alluminio pressofuso
Portata massima	ca. 1300m
Distanza minima	10m
Precisione di misura	±1m fino a 350m±2m fino a 700m±0,5% altri 700m
Funzione balistica	Indicazione della distance orizzontale equivalente (EHr) da 10m/y a 550m/600y
Indicazione	LED a 4 cifre
Batteria	1 batteria al litio da 3V tipo CR2
Durata della batteria1	≥ 2000 misurazioni
Laser	Non dannoso per gli occhi conformamente alle norme EN e FDA Class 1
Divergenza del raggio laser 2,5 x 0,5m rad
Durata massima di misurazione	ca. 1,4s
Dimensioni (L2xA3xP2)	ca. 135 x 182 x 68mm	ca. 135 x 208 x 68mm
Peso (incl. batteria)	ca. 1100g	ca. 1245g

^1 A 20^ C e con profilo di utilizzo medio ^2 Con distanza oculare 65 mm^3 Con conchiglie oculari avvitate
