GEBRUIKSAANWIJZING Logano G124 TH BUDERUS

Bedieningsvoorschrift

de specifieke gasketel Logano G124 van Buderus werden volgens de LASTe technologische ontwikkelingen en de meest recente veiligheidstechnische voorschriften ontworpen en gefabricieerd. Daar bij werk special aan-dacht besteed aan de bedieningsvriendelijkheid. Voor een veilig, economisch en milieuvriendelijk gebruik van de installmentarie raden we u aan de veiligheids- en bedieningsvoorschriften in acht te nemen.

Opmerking:

Belangrijke algemene gebruiksaanwijzingen

Gebruik het toestel enkel voor de doeleinden waarvoort het gemaatk warden neem waar bij het bedieningsvoorschrift in acht. Onderhoud en herstellingen mogen enkel door een erkend vakman worden uitgevoerd.

Het technische toestel enkel installeren in de voorgeschreveven combinations en met de toebehoren en de wisselstukken die in het bedieningsvoorschrift vermeld staan. Andere combinations, toebehoren en de wisselstukkenogensenkel dan gebruikt worden wanner zeuitdrukkelijk voor de Voorziene toepassing bestemd zichen en noch prestaties, noch verilgheidseisen beinvloeden.

Technische wijzigingen voorbehonden!

Door neue technologische ontwikkelingen kuren afbeeldingen, functieverloop en technische gegevens in beperkte mate afwijken.

1 Veiligheidsaanwijzingen

WAARSCHUWING!

Bij gasgeur:

Geen open vuur!

Niet roken!

Vermijd vonden!

Gebruik geen elektrische schakelaars en ook geen telefoon, stekker of deurbel!

Draai de hoofdgaskraan zich!

Open vensters en deuren!

Waarschuw de andere huisbewoners en verlaat het gebouw!

Bel het gasdistributiebedrijf of de verwarmingsinstallateur buiten het gebouw!

Sluit bij andere gevaarlijke situations onmiddelijk de hoofdgaskraan en maak de installmentie stroomloos. Schakel hiervoor bijvoorbeeld de verwarmingsnoodschakelaar van de stockplaats UIT.

1.1 Opstellings-/Stookruimte

OPGELET!

De luchttoevoer- en afvoeropeningen mogen nicht verkleind of afgesloten worden.

Ontvlambare materialen of vloeistoffen mogenniet in de nabijheid van de verwarmingsketelworden opgeslagen of gebruikt.

Om schade aan de ketel te vermiiden要去verontreiniging van de verbrandingslucht door halogeen-koolwaterstoffen (bv. in spuitbussen, oplos- en reinigingsmiddelen, verf, lijm) en door sterke stofontwikkeling worden tegengegaan.

De stockruimte要去vorstvrijn en beantwoorden aan de voorschriften van geschikteventilatie.

1.2 Werken aan de

verwarmingsinstallatie

WAARSCHUWING!

Het monteren, het aansluiten van de brandstofleidingen en van de rookgasafvoer, het inbedrijfstellen, het aansluiten van de stroom evenals het onderhoud en de herstellingen mogen enkel door een gespecialiseerdvakman worden uitgevoerd. Werken aan de gasvoerende delen要去en door een erkend installmenter worden uitgevoerd.

OPMERKING!

De installmentie moet eenmaal per Jaar worden gereinigd en onderhonden! Daar bij dient de volledige installmentie ophaar correcte werkng te worden gecontroleerd. Vastgestelde gebreken要去en onmiddelijk worden verholpen.

We raden u aan een onderhoudscontract af te sluiten met een gespecialiseerdvakman.

1.3 De gebruiker vertrouwd make met de werk ing en bediening

De installmenter要去 bediener van de installmentie wegwijs make met de werkung en de bediening van de verwarmingsinstallatie en hem de technische documentatie overhandigen.

1.4 Rookgasbeveiling

De verwarmingsketel is uitgerust met een rookgasbeveiliging. De rookgasbeveiliging onderbreekt de gastroevoer maar de brandeer wanner rookgassen in de opstellingsplaatskommen. De branderwerking wordt dan onderbroken. Na ca. 15 minuten worden de brander bij warmtevraag automatisch opnieuw gestart.

OPGELET!

Wanner de rookgasbeveiliging regelmatig in werking treedt, is een functiestoring van de schoorsteen resp. van de rookgasafvoerleidingen de ooorzaak. Voor het oplossen van het probleem moet u contact opnemen met een vakman.

1.5 Brandstoffen

Aardgas, vloeibaar gas

2 Inbedrijfstelling

2.1 Waterstand van de installment controlleren

Bij open installations moet de wijzer van de manometer overeenstemmen met de rode markeringsnaald.
Bij gesloten installations moet de wijzer van de manometer binnen het groene veld staan.
- Indien nodig, water bijvullen en de hele installmente ontluchten.

OPMERKING!

Bij waterverlies na de inbedrijfstelling slechts langzaam water bijvullen en de hele installmentie ontluchten. Bij vaak voorkomend waterverlies onmiddelijk de oorzaak opsporen en lately verhelpen.

2.2 Ontsteken van de waakvlam

Bedrijfsschakelaar (afb. 1, pos. 1, resp. afb. 2, pos. 1) in stand "0" (UIT) schakelen.
Gaskraan langzaam openen.
- Ketelvoorwand verwijderen (schroef losdraaien).
Bedieningsknop (afb. 3, pos. 1) op symbool "ster" draaien en de knop waar bij Lichtjes indrukken.
Bedieningsknop (afb. 3, pos. 1) van het gasblok indrukken en ingedrukt houden. Tegelijkkertijd de piezoontsteker (afb. 3, pos. 2) meermaals indrukken. De vonk die daardoor ontstaat ontsteekt de waakvlam. Bedieningsknop (afb. 3, pos. 1) na ongeveer een 12 minuut loslaten en controleren of de waakvlam brandt.

OPMERKING!

Bij de eerste inbedrijfstelling, de bedieningsknop iets longer ingedrukt houden en de procedure eventueel enkele keren herhalen.

Bedieningsknop op symbool "vlam" draaien en tijdens het draaien de knoplichtjes indrukken.

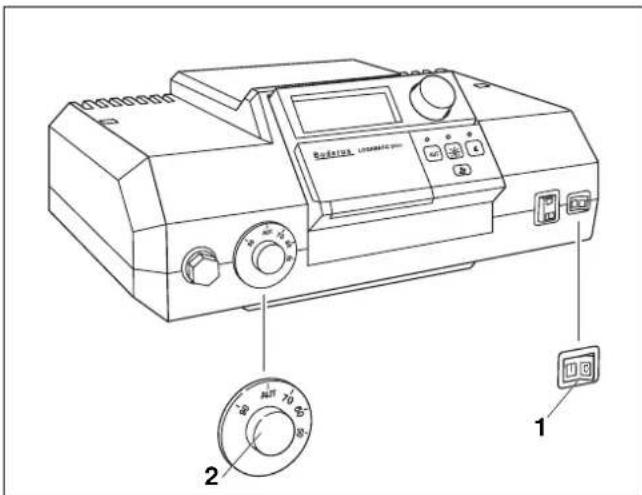

Afb. 1 Regelsystem Logamatic 2000

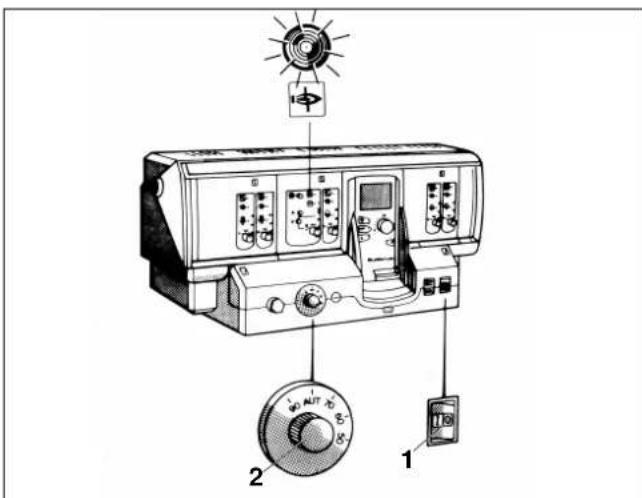

Afb. 2 Regelsystem Logamatic 4000

Legende voor afb. 1 en afb. 2

pos. 1: Bedrijffsschakelaar

pos.2: Ketelwatertemperatuurregelaar

2.3 Inbedrijfstellen van de gasbrander

Bedrijfsschakelaar (afb. 1, pos. 1 resp. afb. 2, pos. 2) in stand "I" (AAN) schakelen.
- Ketelwatertemperatuurregelaar (afb. 1, pos. 2 resp. afb. 2, pos. 2) op stand "AUT" instellen. Bij constantregeling op de gewenste temperatuur (min. 65^ ) instellen.
- Ketelvoirwand opniewaanbrengen.

OPMERKING!

Bedieningsvoorschrift van de regeling in acht nemen.

2.4 Buiten bedrijf stellen

• Ketelvoorwand verwijderen (schroef losdraaien).
  Bedieningsknop (afb. 3, pos. 1) van het gasblok in wijzerzin tot aan de aanslag op het symbool "punt" draaien (afb. 3) en waar bij de toets Lichtjes indrukken.
  Bedrijfsschakelaar (afb. 1, pos. 1 resp. afb. 2, pos. 1) in stand "0" (UIT) schakelen.
• Sluit de gaskraan.
• Ketelvoirwand opniewaanbrengen

OPMERKING!

Na het uitschaken is het opnieuw aansteken pas na ongeveer 1 minuut waar möglichk.

OPMERKING!

Indien de verwarmingsinstallatie bij gevaar voor vorst Niet in bedrijf is (bijvoorbeeld ook bij een uitschakeling door storing)要去ze gegen bevriezing beschermd worden.

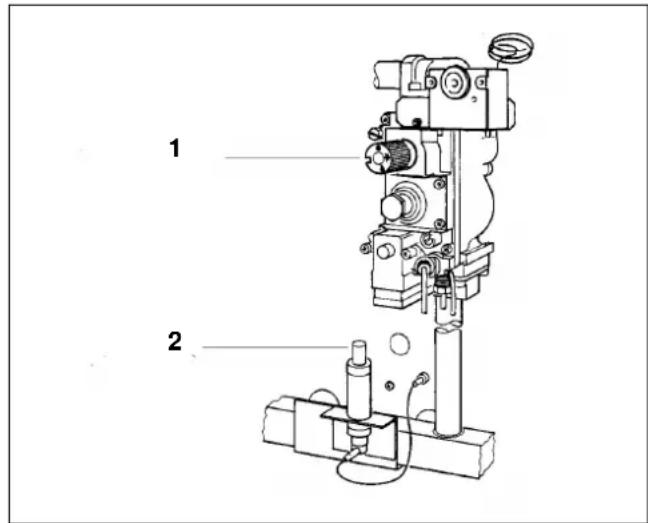

Afb. 3 Gasblok

Legende voor afb. 3 pos.1: Bedieningsknop pos.2: Piezo-ontsteker
