MODE D'EMPLOI Logano G124 TH BUDERUS
Chaudière spécifique à gaz
Specifieke gasketel

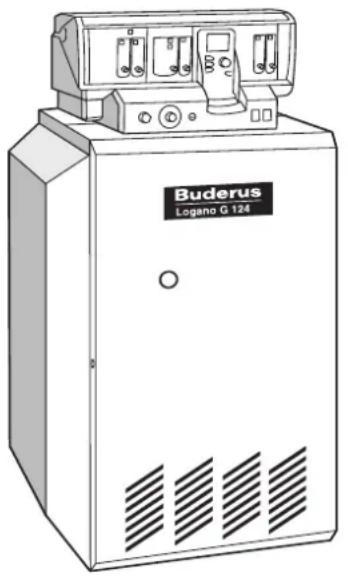

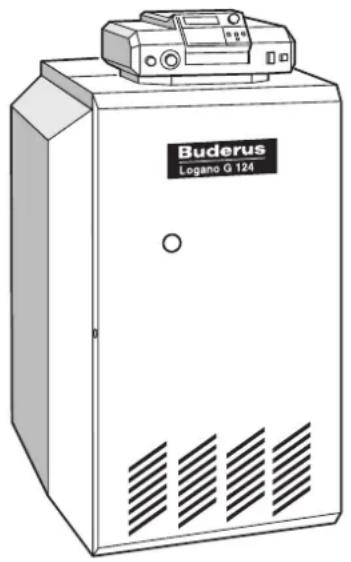

Logano G124 TH
La fabrication et la finition des chaudières spécifiques Buderus Logano G124 mettent en pratique les découvertes technologiques et les règles de sécurité les plus récentes tout en veillant particulièrement au comfort de l'utilisateur. Le respect des consignes de sécurité et des instructions de service assurera un fonctionnement idéal, sur, économique et non polluant de votre installation.
Remarque:
Consignes d'utilisation generales importantes
N'utiliser l'appareil que dans les conditions de fonctionnement pour lesquelles il a ete concu et respecter la notice de service. L'entretien et les reparations ne peuvent etre effectues que par une entreprise specialisee.
Installer l'appareil uniquement dans les combinaisons préscribes et avec les accessoires et les pieces de rechange qui sont mentionnés dans la notice de service. D'autres combinaisons, accessoires et pieces de rechange peuvent uniquement être utilisés que s'ils sont spécifiquement destinés à l'utilisation prévue et n'influencent ni les prestations, ni les exigences de sécurité.
Sous réserves de changements techniques!
Certsains schémas, fonctionnements et données techniques peuvent diverger légarement vu les développements technologiques.
1 Consignes de sécurité
AVERTISSEMENT!
En cas d'odeur de gaz:
Pas de feu direct!
Ne pas fumer!
Ne pas provoquer d'étincelles!
N'utiliser ni interrupteurs électriques, ni téléphone, prises de courant ou sonnette!
Fermer le robinet principal de gaz!
Ouvrir portes et fenêtes!
Prévenir les habitants et evacuer les batiments!
A partir d'un poste extérieur au bâtiment, téléphoner au fournisseur de gaz ou à l'entreprise de chauffage!
En présence de tout autre danger, fermer aussitôt le robinet principal d'alimentation de gaz etmettre l'installation hors circuit, par ex. en actionnant I'interrupteur d'urgence situé à l'extérieur de la chaufferie.
1.1 Mise en place / Chaufferie
ATTENTION!
Les ouvertures d'aération ne doivent etre ni réduites, ni obturées.
N'entreposer ou ne manipuler aucun liquide ou matière inexplMMable a proximite de la chaudiere.
Pour ne pas endommager la chaudiere, éviter toute pollution de l'air comburant par hydrocarbures halogenés (contenu par ex. dans les atomiseurs, les solvants et produits de nettoyage, les peintures, les colles) ainsi qu'une tropfte formation de poussières. La chaudière doit être installée dans un local à l'abri du gel et répondre aux prescriptions d'une ventilation appropriée.
1.2 Travaux sur l'installation de chauffage
AVERTISSEMENT!
Montage, raccordement d'alimentation en combustible et d'échéppement des fumées, première mise en service, raccordement électrique ainsi qu'entretien et réparations ne doivent être réalisés que par une entreprise spécialisée. Les travaux sur les conduites de gaz ne doivent être effectuels que par un installateur/agréé.
REMARQUE!
Nettoyage et révision sont à effectuer au moins une fois par an! Le fonctionnement de la totalité de l'installation doit à cette occasion faire l'objet d'un contrôle. Les désordres découverts doivent être immédiatement réparés.
Nous vous recommendons de conclure un contrat d'entretien avec un entreprise spécialisée.
L'installateur doit expliquer à l'utilisateur le fonctionnement et l'utilisation de l'installation de chauffage et lui remettre la documentation technique correspondante.
1.4 Dispositif de surveillance des fumées
La chaudiere est équipée d'un dispositif de surveillance des fumées. Ce dispositif interrupt l'alimentation en gaz du brûleur, et met donc le brûleur hors service, si des fumées s'échépent dans le local d'installation.
Après un début d'environ 15 minutes, le brûleur se remet automatiquement en marche en cas de besoin thermique.
ATTENTION!
De fréquents déclenchements du dispositif de surveillance des fumées indiquent un disfonctionnement de la cheminée ou de la conduite d'évacuation des fumées. Faire appel à une entreprise spécialisée pour en déterminer les causes et y remédier.
1.5 Combustibles
Gaz naturel, gaz liquide
2 Mise en service
2.1 Vérifier le niveau d'eau de l'installation
-Pour les installations ouvertes, laiguille du manomètre doit se couver sur le repere rouge.
- Pour les installations fermées, l'aiguille du manomètre doit se couver dans la zone verte.
-Au besoin, rajouter de I'eau et purger I'air de toute l'instantation.
REMARQUE!
En cas de perte d'eau lorsque l'installation est en service, ne rajouter de l'eau que lentement et purger l'air de toute l'installation. En cas de pertes d'eau fréquentes, en rechercher les causes et les éliminer sans délié.
2.2 Allumage de la veilleuse
- Mettre l'interrupteur de service (fig. 1, pos. 1, resp. afb. 2, pos. 1) en position "0" (OFF).
Ouvrir lentement le robinet de gaz.
Enlever le panneau de facade de la chaudiere (dévisser le vis).
- Tourner, en appuyant légèrement, le bouton de service (fig. 3, pos. 1) sur le symbole "etoile".
- Appuyer sur le bouton de service (fig. 3, pos. 1) du bloc gaz et le maintainir enforcé. En même temps, appuyer plusieurs fois sur l'allumeur piezoélectrique (fig. 3, pos. 2). L'étincelle ainsi provoquée allume la veilseuse. Relâcher le bouton de service (fig. 3, pos. 1) après environ 12 minute et vérifier que la veilseuse est bien allumée.
REMARQUE!
Lors de la première mise en service maintainir le bouton de service enforcé un peu plus longtemps et repeter eventuèlement le processus plusieurs fois.
Tourner, en appuyant légèrement, le bouton de service sur le symbole "flamme".

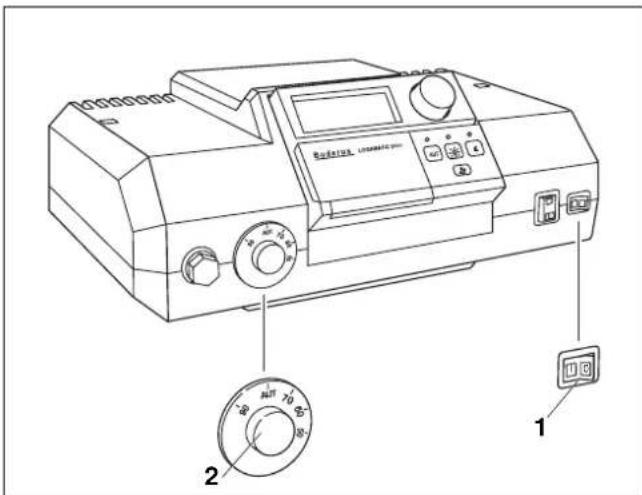

Fig. 1 Système de régulation Logamatic 2000

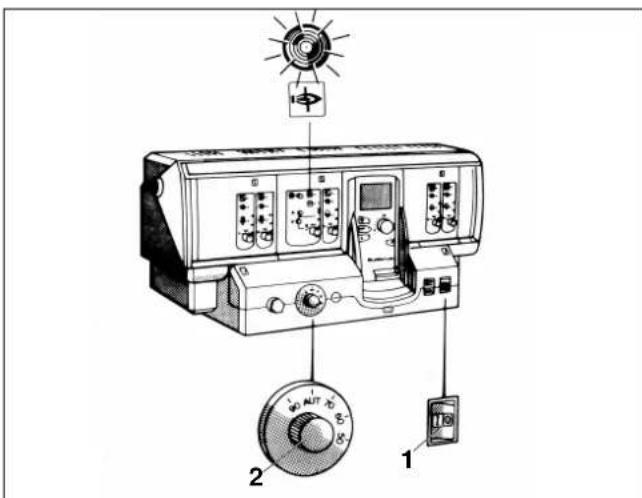

Fig. 2 Système de régulation Logamatic 4000
Legende pour fig. 1 et fig. 2 pos. 1: Interrupteur de service pos. 2: Aquastat chaudiere
2.3 Mise en service du brûleur gaz
- Mettre l'interrupteur de service (fig. 1, pos. 1 resp. afb. 2, pos. 2) en position "I" (ON).
- Régler l'aquastat chaudière (fig. 1, pos. 2 resp. fig. 2, pos. 2) en position "AUT". En cas de régulation constante régler sur la température souhaïée (min. 65^ ).
- Remonter le panneau de façon de la chaudière.
REMARQUE!
Respecter la notice de service de la régulation.
2.4 Mise hors service
- Enlever le panneau de façon de la chaudière (dévisser les vis).
- Tournier le bouton de service (fig. 3, pos. 1) du bloc gaz, en l'enfantant légèrement, dans le sens des aiguilles d'une montre jusqu'en butée sur le symbole "point" (fig. 3).
- Mettre l'interrupteur de service (fig. 1, pos. 1 resp. afb. 2, pos. 1) en position "0" (OFF).
- Fermer le robinet gaz.
- Remonter le panneau de façon de la chaudière
REMARQUE!
Après l'arrêt de la chaudière, il n'est possible de procéder à un nouvel allumage qu'environ 1 minute plus tard.
REMARQUE!
Si l'installation reste hors service pendant les mois d'hiver, elle doit être vidangée (risque de gel).

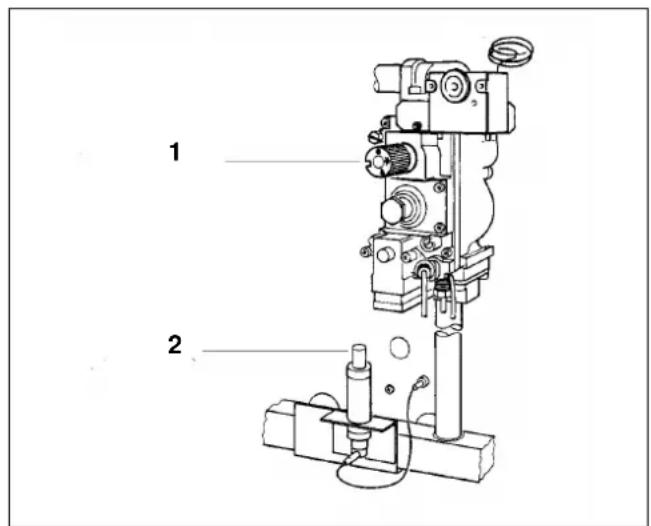

Fig. 3 Bloc gaz
Legendepourfig.3
pos. 1: Bouton de service
pos. 2: Allumeur piezoélectrique
Geachte klant,
