GEBRUIKSAANWIJZING Legend 300 Duo HARVIA

Proficiat met uw keuze! De saunakachel van Harvia presteert het best en gaat het langst mee als de onderhouds- en gebruiksinstructies worden gezolgd.

Neem de instructies aandachtig door voordat u de kachel installeert of in gebruik neemt. Bewaar de instructies voor toekomstig gebruik.

INHOU

1.ALGEMEEN. 85

1.1. Onderdelen van de kachel 85
1.2.Verbranding. 86

2.GEBRUKSAANWIJZING 87

2.1.Waarschuwingen 87
2.2. De kachel voorbereiden voor gebruik 87
2.3.Verbrandingsmaterial 87
2.4.Saunastenen 87
2.5.De kachel stoken 88
2.6.Saunawater 89
2.7.Onderhoud 89
2.8.Probleemoplossing 90

1. INSTALLATIE-INSTRUCTIES 91

3.1.Voorafgaand aan de installmente 91

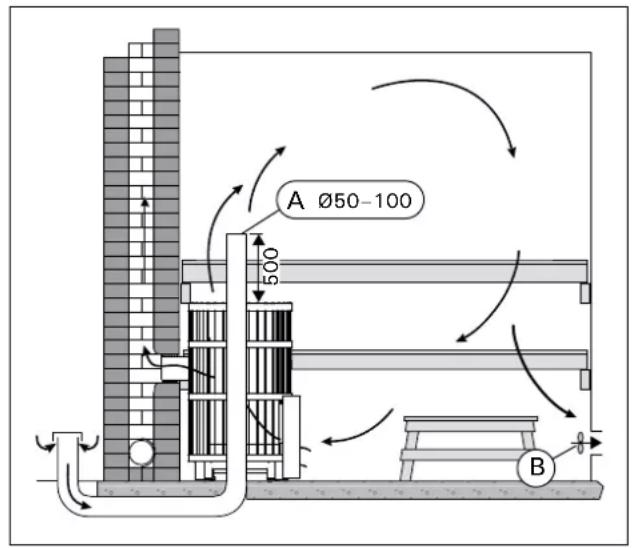

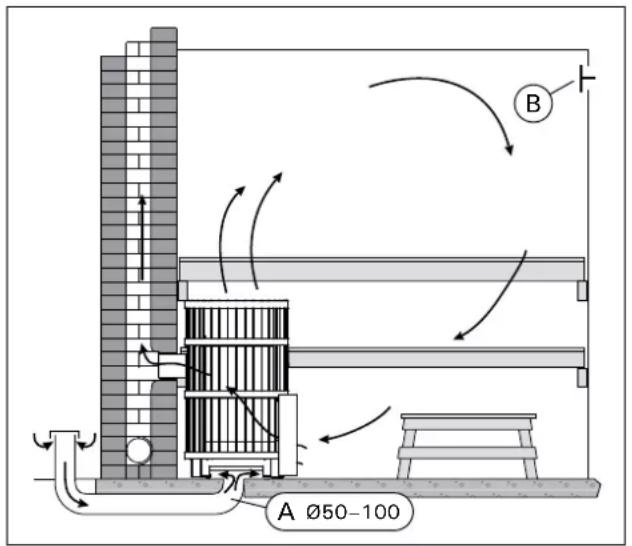

3.1.1. Ventilatie van de saunarimte 91

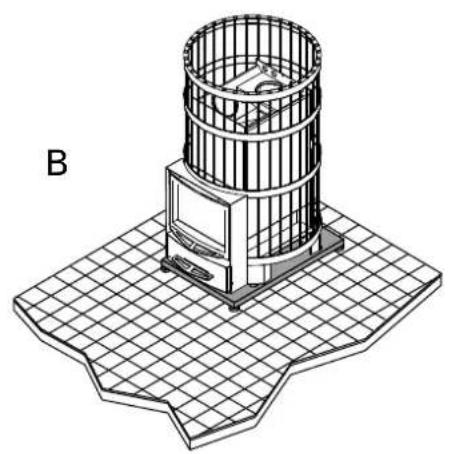

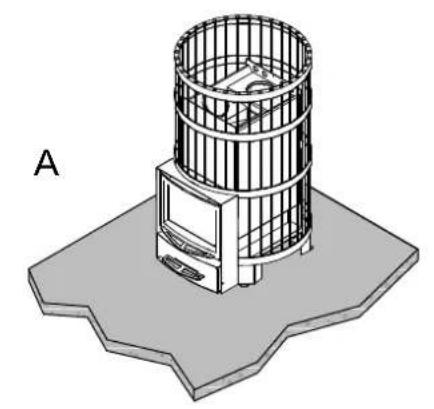

3.1.2.De vloer beschemen 91

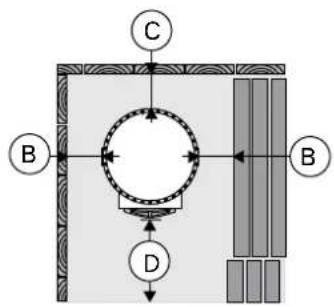

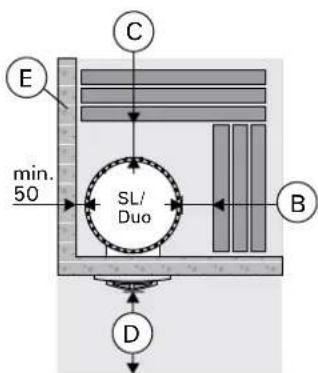

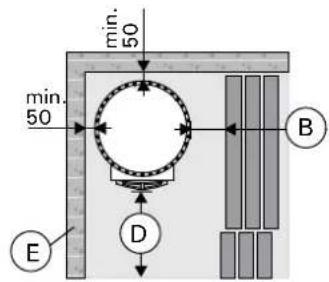

3.1.3. Veiligheidsafstanden 92
3.1.4. Legend Beschermingsmiddelen.. 93

3.2.De kachel installeren 93

3.2.1.Verstelbare stelpoten.. 93

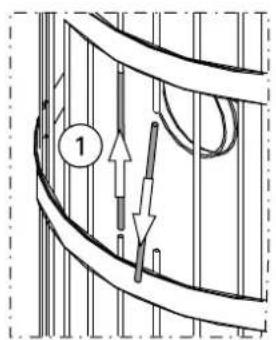

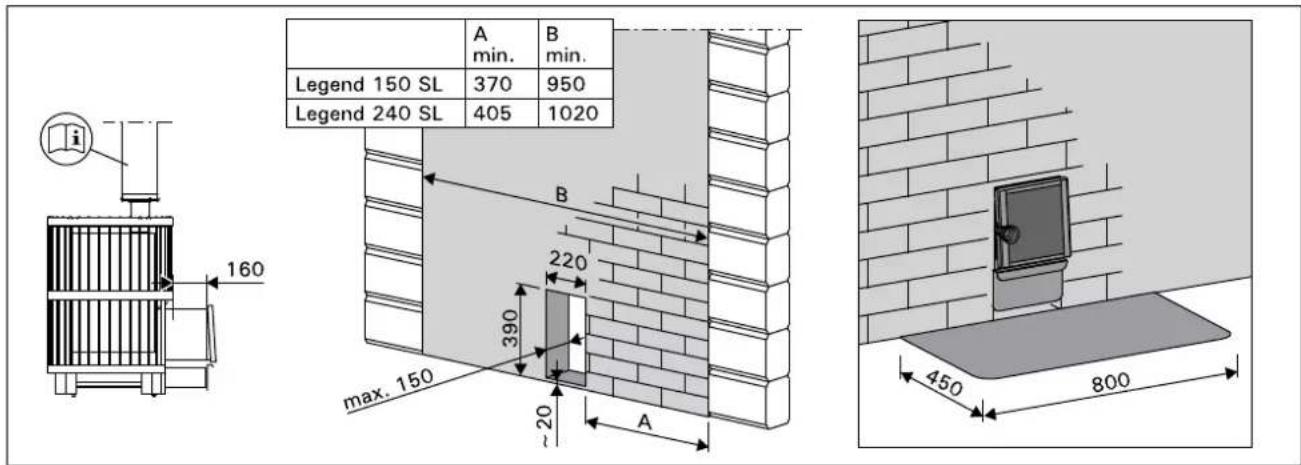

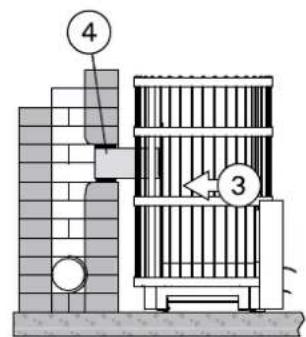

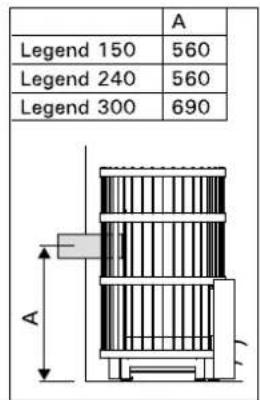

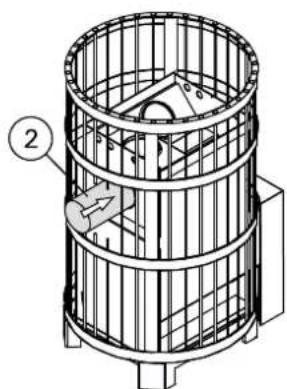

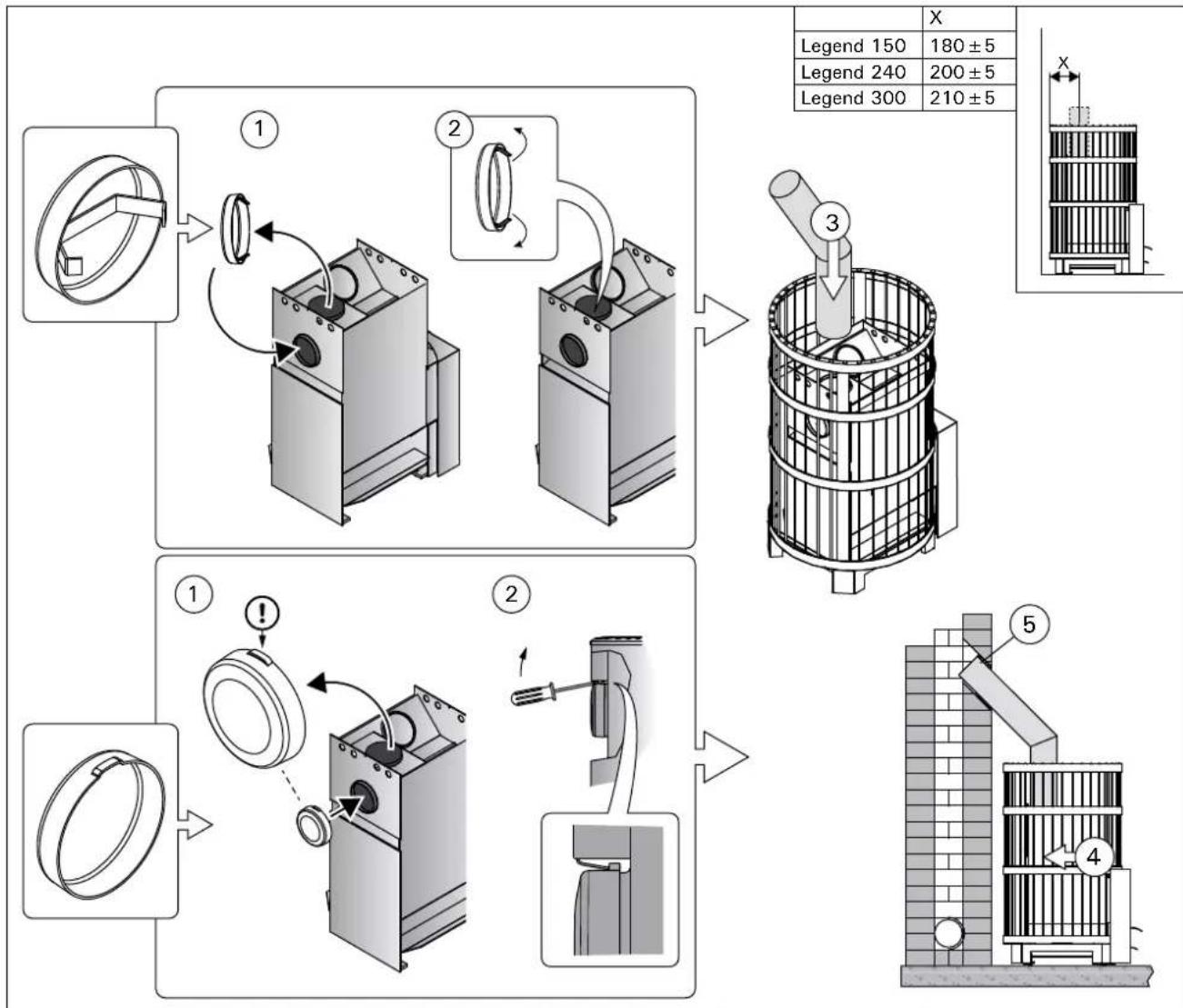

3.2.2.De kachel aansluiten op een gemetseld

rookkanaal 93

3.2.3. De kachel aansluiten op een stalen schoorsteen

van Harvia 95

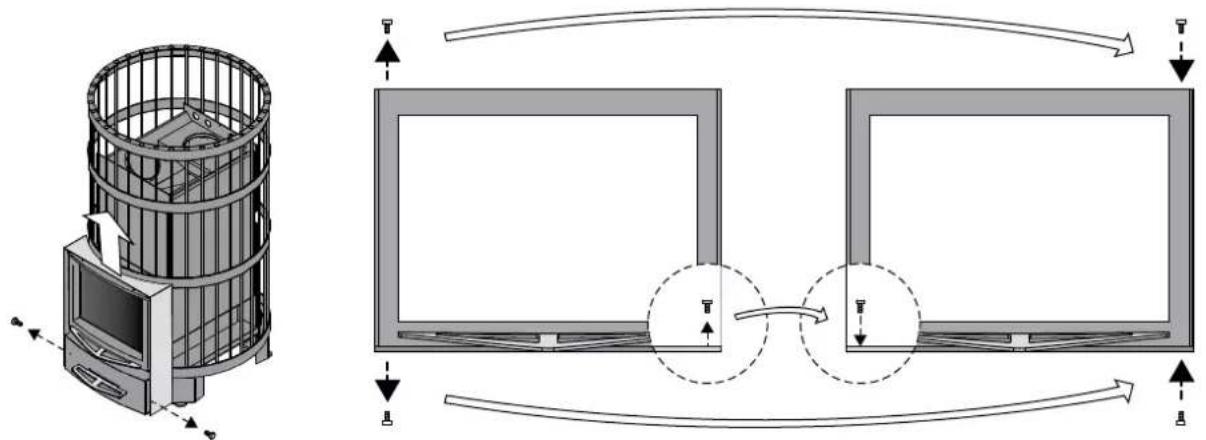

3.3. De openingsrichting van de deur van de kachel
aanpassen 97

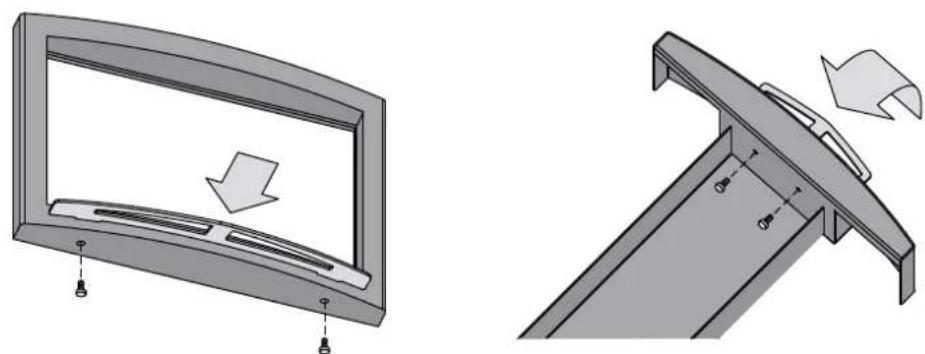

3.4.De handgrepen installeren 97

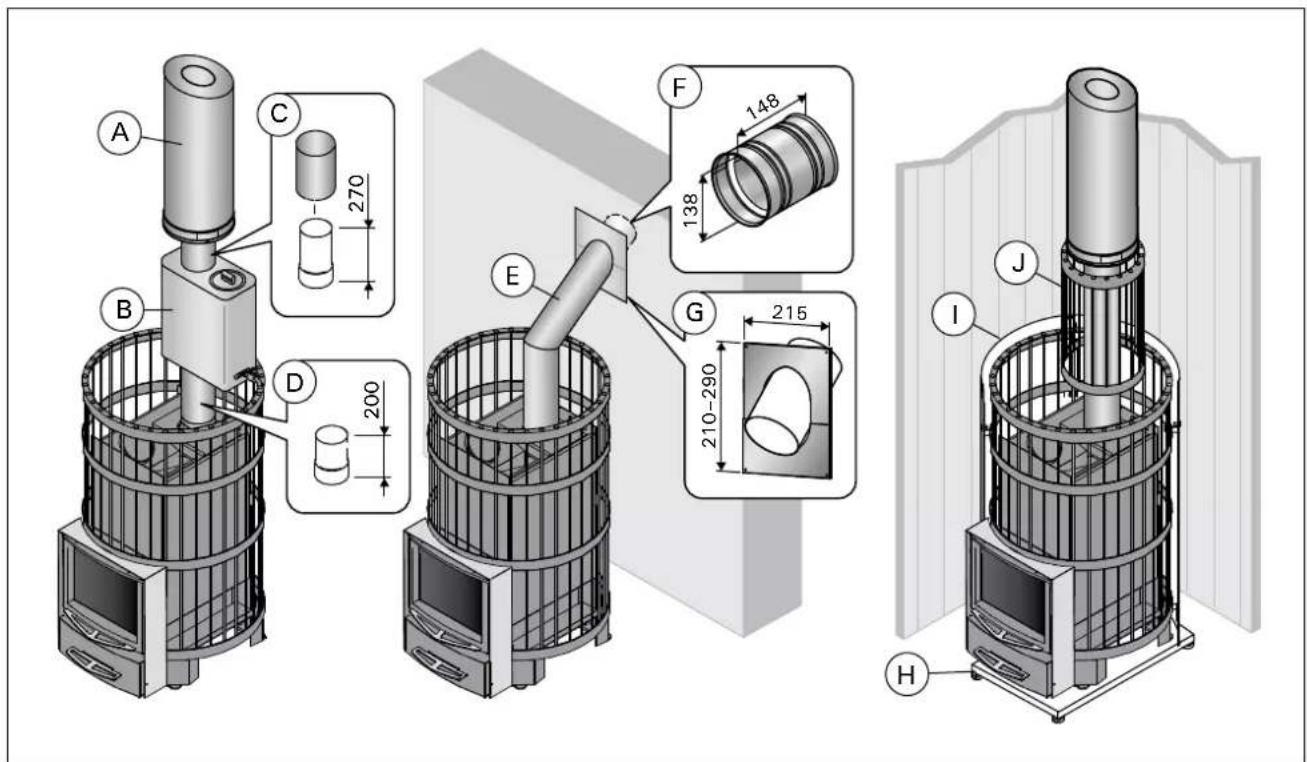

3.5.Accessoires 98

Taulukko 1. Tekniset tiedot
Tabell 1. Tekniska data

	Legend 150 WK150LD Legend 150 SL WK150LDSL	Legend 240 WK240LD Legend 240 SL WK240LDSL Legend 240 Duo WK240LDLUX	Legend 300 WK300LD	Legend 300 Duo WK300LDLUX
Saunan tilavuus (m3) Bastuns volym (m3)	6-13 10-24 14-	28 15-30
Savuhormilta vaadittava lämpötila- luokka Temperaturklass som krävs av rök- kanalen	T600 T600 T600	T600
Liitäntäukon halkaisija (mm) Anslutningsöppningens diameter (mm)	115 115 115 115
Kivimärä (max. kg) Mängd stenar (max. kg)	120 200 260 260
Kivikoko (cm) Stenstorlek (cm)	Ø10-15 Ø10-15	Ø10-15 Ø10-15
Paino (kg) Vikt (kg)	58 62 (SL)	75 82 (SL) 95 (Duo)	94 99
Teräskehikon halkaisija (mm) Stålställningens diameter (mm)	530 600 600 600
Syvyys (mm) + tulitilan jatke (mm) Djup + eldstadsforlängning (mm)	530 +200 (SL)	600 +180 (SL/Duo)	660	660 +120
Korkeus + säätöjalat (mm) Höjd + ställbara ben (mm)	740 +0-30	830 +0-30	1040 +0-30	1040 +0-30
Tulikannen paksuus (mm) Tjocklek av eldstadens lock (mm)	5 10 6	6
Polttopuin enimmäispituus (cm) Vedens maximala langd (cm)	35	39 39 39
Polttopuin halkaisija (cm) Diameter av ved (cm)	8-15 8-15 8-15	8-15
Vesisäiliön tilavuus (l) Vattenbehällarens volym (l)	-	-	-	-

Suoritustasoilmoitus Prestandadeklaration

Läs braksanvisingen noggrant innan du anvanderugnen.

2.1. Varningar

Het TaHn B dbIMoxOe. Dbim noCTynaet B CayHy.

• HENIOTHoe coeINHeHne DbIMoxOda. PpOn3BeInTe repMeTu3aUHO coeINHeHn (3.2.2.).
  XoIOnHbIKnPnNydbIMOXOda.
  BbITXHHOBBeHTnIaTOpNINnHHeYCTPOCTBO BNoMeueHN CO3Jaet Hn3Koe DaBJIeHne.Y6eINTEcB，TO npTuOHbBI BO3dYx IJNA KOMPeHCAuIN 3TOrO 3Φfek-Ta NoCTyNaETB DOCTaTOUHOM ObEme.
• OДновремен Ho nCNoIb3yETcH HeCKoJIbKO OToNITeJIb HbIX yCTpoIcTB. Y6eIuTecb, TTO KOMpeHCnpyIOUIM BO3dYx NOCTyNaeT B DOCTaTOHOM 06beme.
  3aonHeH 30JIbHnK.
• 3acop B dIbIMOBbIX KaHaJax KameHKn (2.7.).
  CoeHNHTeBnaTpy6aBCtABHeHaBbIMOXOcNnKOMrIy6oKo（3.2.2.).

Beoogd gebruik	Meerstralige saunakachels op brandhout	CE Harvia PL 12 40951 Muurame Finland 16 EN 15821:2010
Het product voldoet aan de volgende normen	De producten zijn getest overeenkomstig de in de norm beschreiben methodes EN 15821:2010
Aangemelde instantie identificatienummer	VTT, PL 1000, 02044 VTT, Finland (0809)

	DoP09LG150 Do	P10LG240 DoP1	LG300 DoP12L	G300D
Producttype Opgegeben prestaties - Essentiale eigenschappen	Legend 150 (WK150LD) Legend 150 SL (WK150LDSL)	Legend 240 (WK240LD) Legend 240 SL (WK240LDSL) Legend 240 Duo (WK240LDLUX)	Legend 300 (WK300LD)	Legend 300 Duo (WK300LDLUX)
Brandstof Hout Hout Hout
Brandveiligung (ontsteking, risico voor aangrenzende elementen)	p p p p
Veiligheidsafstand tot brandbare materialen	▷3.1.3. 3.1.3. 3.1.	▷ 3.1.3.
Emissie van brandbare producten p p p
Temperatuur van het oppervlak p p p
Vrijkomen van gevaarlijke stoffen	NPD	NPD	NPD	NPD
Reinigbaarheid	p p p p
Temperatuur afvoergassen*	420 °C	448 °C	458 °C	463 °C
Mechanische weiterstand	p p p p
Stookvermogen saunaruihte	16 kW	21 kW	23 kW	23,5 kW
- emissie van koolmonoxide bij 13 % O2	p (5510 mg/m3)	p (8310 mg/m3)	p (9090 mg/m3)	p (9480 mg/m3)
- emissie van koolmonoxide bij(%) at 13 % O2	p (0,44 %)	p (0,65 %)	p (0,72 %)	p (0,76 %)
-totaal rendement	p (67 %)	p (67 %)	p (68 %)	p (68 %)
- toevoer verbrandingslucht*	12 Pa	12 Pa	12 Pa	12 Pa
- lading bij ontsteking	2,7 kg	2,9 kg	3,0 kg	3,0 kg
- lading bij bijvullen	3,2 kg	5,2 kg	6,0 kg	6,4 kg
- aslade (na ontsteking)	45 mm	68 mm	76 mm	80 mm
Duurzaamheid	p p p p
Volumebiet rookkanaal*	14,5 g/s	15,9 g/s	16,4 g/s	16,6 g/s

• Kacheldeur gesloten, p Voldoende, NPD Geen vermogen bepaald

Tabel 2.

Muurame, Finland, 8.4.2015

Teemu Harvia Technical Director [e-mail] [phone]

1. ALGEMEEN

Kies het juiste kachelmodel. Een kachel met een te laag vermogen moet langer en intensiever worden gestoekt, wat de levensduur van de kachel aanzienlijk verkort.

Houd er rekening mee dat Niet-geisoleerde wand- en plafondoppervlakken (zoals baksteen, glas, tegels en betonnen oppervlakken) de benodigde warmteprestaties van de kachel verhogen. Voor elke vierkante meter van een dergelijk wand- en plafondoppervlak moet een extra 1,2 m3 aan het volume worden toegevoegd. Als de wanden van de saunaruiimte uit massief hout bestaan,要去 het volume met 1,5 worden vermenigvuldigd. Voorbeelden:

• Een saunarimte van 10 m3 met een bakstenen muur van 2 m hoog en 2 m breed komt overeen met een volume van ongeveer 15 m3.
• Een saunarimte van 10 m3 met een glazen deur komt overeen met een volume van ongeveer 12 m3.
• Een saunarimte van 10 m3 met massieve houten wanden komt overeen met een volume van ongeveer 15 m3.

De dealer of once vertegenwoordiger kan u indien gewenst met het uitkiezen van een kachel helpen. Voormeer informatie kutu terecht op onswe website www.harviasauna.com.

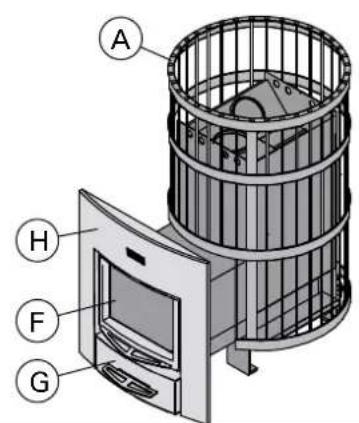

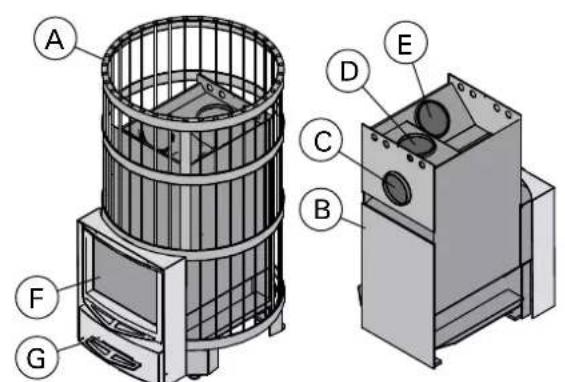

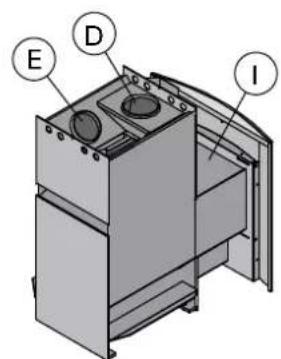

1.1. Onderdelen van de kachel

A. Stalen frame
B. Kachelbehuzing
C. Aansluitopening anschter
D. Aansluitopening boven
E. Roetopening
F. Kacheldeur
G. Aslade
H. Flens (alleen Legend 240 Duo/300 Duo)
I. Verlengstuk verbrandingskamer

Legend Legend SL/Duo

Figuur 1. Onderdelen van de kachel. Opmerking! Gebruik alleen door de fabrikant aanbevolen reserveonderdelen. Modificaties aan de kachel door onbevoegden zijn verboden.

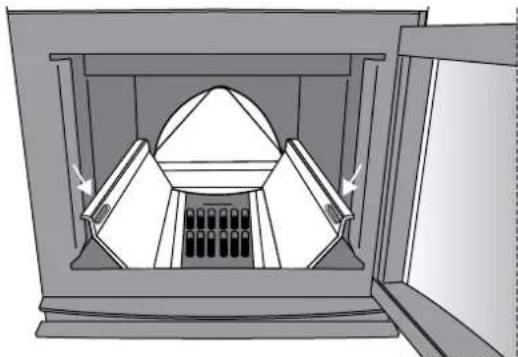

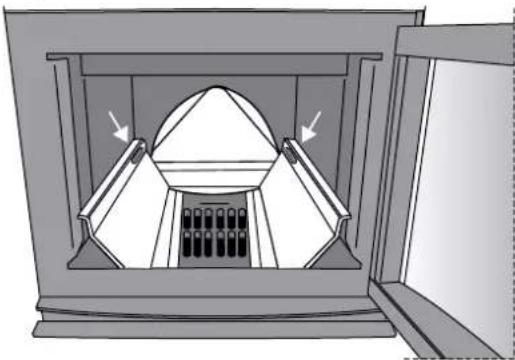

1.2.Verbranding

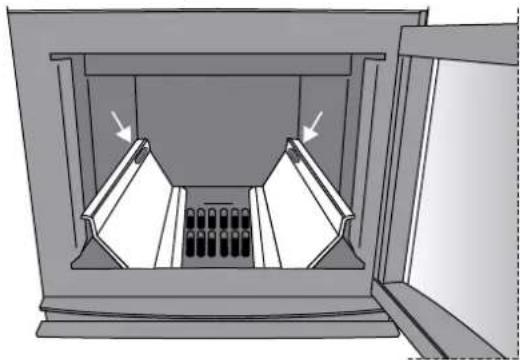

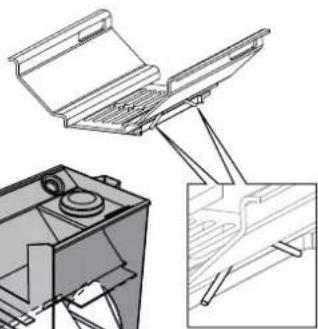

De kachel heeft een special rooster om het verbrandingsproces te verbeteren: de luchtkanalen van de verbrandingskamer leiden een deel van de lucht boven het vuur maar het bovenste deel van de verbrandingskamer (figuur 2). Zo worden de rookgassen ook verbrand en genereren ze meer warmte.

Ook het stockmaterial (2.3.) en de aanmaakmethode (2.5.) hebben een significante invloed op het rendement en de emissies.

(1)

②

Legend 150

Legend 150 SL

Legend 240, Legend 300

Legend 240 SL, Legend 240 Duo, Legend 300 Duo

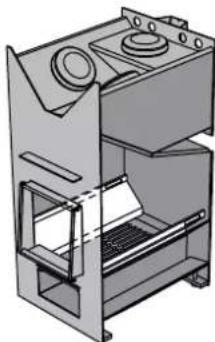

Figuur 2. Luchtkanalen

2. GEBRUKSAANWIJZING

Neem de instructies aandachtig door voordat u de kachel in gebruik neemt.

2.1. Waurschuwingen

• Door zeelucht en een vochtig klimaat+kunnen de metalen oppervlakken van de saunaoven gaan corroderen.
• Hang in verband met brandgevaar geen kleren in de sauna om te drogen. Een te hove vochtigheidsgraad kan ook de elektrische apparatuur beschaden.
  Giet nooit water op de stenen als mensen zich in de buurt van de kachel bevinden, aangezien de hete stoom hun huid kan verbranden.
• Blijf uit de buurt van de saunaoven als deze heet is. De stenen en buitenste oppervlakken van de saunaoven können brandwonden ver-oorzaken.
• Gooi Niet teveel water op de stenen. Het ver-dampende water is kokend heet.
  Zorg dat kinderen, gehandicapten of zieken de sauna Niet zonder toezicht gebruiken.
• Raadpleeg uw huisarts met betrekking tot eventuele gezondheidsbeperkingen bij saunage-bruik.
• Ouders要去en hun kinderen bij de hete sau-naoven vandaan houden.
• Win advies in van het consultatiebureau als ukleine baby's mee in de sauna wilt nemen (leeftijd, temperatuur van de sauna, tijd die in de warme sauna worden doorgebracht).
• Ga nooit slapen in een warme sauna.
  Beweeg voorzichtig in de sauna, aangezien het platform en de vloeren glad konnen zijn.
• Ga nooit in een hete sauna zitten als u alcohol, sterke medicijnen of een een verdovend middel hebft gebruikt.

2.2. De kachel voorbereiden voor gebruik

Voer de eerste stockprocedure uit voordat u de kachel in gebruik neemt. Het doel van deze procedure is om de beschemende verf van de behuizing van de kachel af te branden. De behuizing van de kachel

zal tijdens dit proces rook afgeven.

1. Verhit de behuizing van de kachel indien möglich in de buitenlucht totdat er geen sprake van rookontwikkelingeer is.Installerde rookkanalen (indien aanwezig) Voor de afzuiging.Laat de behuizing van de kachel afkoelen Verwijder verfresten op mechanische wijze, met bijvoorbeeld een staalborstel en een stofzuiger.
2. Installee de kachel volgens de installation-instructies. Leg de stenen in de kachel (2.4.).
3. Verwarm de sauna tot normale gebruikstemperatuur. Zorg voor goede ventilatie in de saunarimte, aangezien de kachel nog steeds rook en geur kan afgeven. De kachel is maar voor normalaal gebruik als het roken ophoudt.

2.3. Verbrandingsmaterialiaal

Droog hout is het beste materiaal voor het stoken van de kachel. Droog, gekapt brandhout knettert als het contact maakt met andere stukken hout. De vochtigheid van het hout heeft een aanzienlijke invloed op de zuiverheid van de verbranding en het rendement van de kachel. Het vuur kan worden aangelegd met berkenschors of krantenpapier.

De thermische waarde verschilt per houtsoort. Omdezelfde hoeveelheid warmte te produceren, is 15% minder beuken- dan berkenhout nodig, bijvoorbeeld. Grote hoeveelheden hout met een hoge thermische waarde verbranden, verkort de levensduur van de kachel!

De volgende materialenogensnierdekachelwordenverbrand:

Materialen met een hoge thermische waarde (zoals spanplaat, plastic, kolen, briketten of pellets).
- Geverfd of geimpregneerd hout
- Afval (zoals PVC-kunststoffen, textiel, leer, rubber of wegwerpluiers)
- Tuinafal (zoals gras en bladersen)
Vloeibare brandstoffen

2.4. Saunastenen

Het gebruik van geschikte saunastenen is belangrijk voor de veiligheid van het toestel. Met het oog op de garantie is de gebruiker verantwoordelijk voor het correcte onderhoud van de steenkorf, overeenkomstig de specificaties en de gebruiksaaanwijzing.

Belangrijke informatatie over geschikte saunastenen:

• De geschikte materialen voor saunastenen zijn peridotiet, olivijn-diabaas, olivijn en vulcaniet.
• Gebruik alleen gekloven en/of afgeronde stenen voor uw saunakachel.
• Keramische en decoratieve stenen mogen alleen gebruikt worden, mits goedgekeurd en gebruikt volgens de aanwijzingen van de fabrikant.
• Let op: decoratieve stenen zijn alleen geschikt voor de bovenste laag van de steenkorf. Decoratieve stenen moeten voldoende ruim geplaatst worden om een toereikende luchtcirculatie te verkrijgen. Plaats decoratieve stenen zo dat ze Niet in aanraking komen met de verwarmingselementen van een

elektrische saunakachel Bij het gebruik van een houtstookoven moet u ervoor zorgen dat de stenen nicht in aanraking komen met het gloeende binnenframe van de stookoven.

• De garantie omvat geen defecten die veroorzaakt zijn door het gebruik van decoratieve stenen of saunastenen die Niet door de fabrikant worden aanbevolen.
• De stenen要去en een doorsnee hebben van 5 tot 10cm
• Was het stof van de stenen af voordat u deze in de oven stapelt.

1.2.3.4.

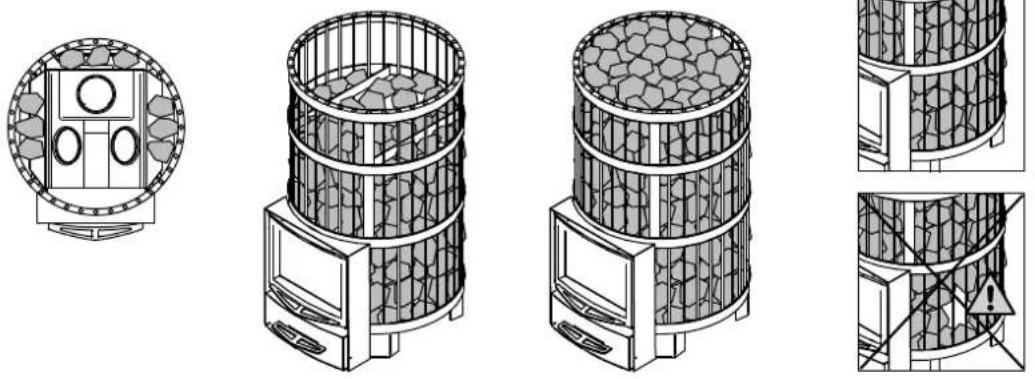

Het stapelen van de saunastenen:

1. Lijn het stalen frame en de verbrandingskamer uit. Plaats eenaar stenen tussen de verbrandingskamer en het stalen frame zDat het stalen frame tijdens hetplaatsen van de stenen nicht verschuift.
2. Bedek de verbrandingskamer met stenen. Plaats de stenen in een compacte laagussen de verbrandingskamer en het stalen frame. Direte warmtestraling van de onbedekte kachel kan de omringende structuren tot gevaarlijke temperatures verhitten, zelfs buiten de veiligheidsafstanden. Gebruik stenen die makkelijkCUSen het stalen frame en de verbrandingskamer passen.
3. Vul het bovenste deel van het stalen frame met stenen. Plaats de stenen spaarzaam. Vorm geen hoge stapel stenen boven op het frame.
4. Zorg ervoor dat de verbrandingskamer van de kachel Niet zichtaar is nadat de stenen zijn geplaatst. Stapel de stenen eventueelDICter op elkaar en/of voeg stenen toe.

Figuur 3. Het stapelen van de saunastenen
Figuur 4.

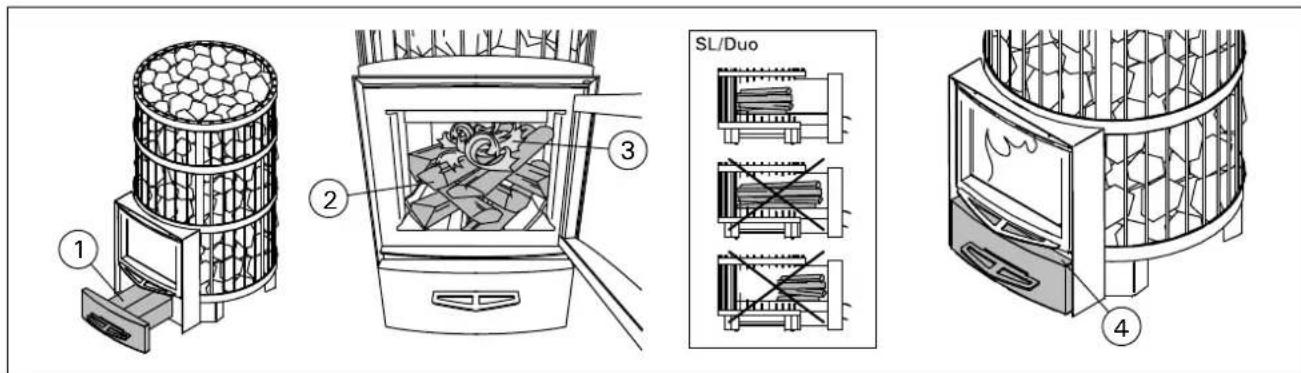

2.5. De kachel stoken

Controleer voordat u de kachel aanmaakt of er zich geen overbodige voorwerpen in de sauna of binnen de veiligheidsafstand van de kachel bevinden. Een afzuiging indezelfde ruimte als de kachel kan problemenveroorzaken.

1. Leeg de aslade.

2. Plaats het brandhout in de verbrandingskamer, met voldoende ruimte voor de luchtcirculatieussen het brandhout. Leg het grootste brandhout onderaan en de Kleinere stukken bovenaan. Gebruik brandhout met een diameter van 8-12 cm (zie de waarde van de ontstekingsbelasting, zie tabel 2). SL-/Duo-kachels: Leg het brandhout op het rooster aan de achterkant van de verbrandingskamer. Vermijd het verbranden van brandhout in het verlengstuk van de verbrandingskamer. Gebruik geen te lang brandhout, ook al past het in de vuurkamer.

3. Leg het aanmaakhout boven op het brandhout. Door het vuur aan de bovenkant van het brandhout aan te make, komen er minder emissies vrij.

4. Steek het aanmaakhout aan en sluit de deur. De luchttoevoer kan worden gereguleerd door het openen van de aslade. De kachel is Niet bedoeld voor gebruik met een geopende kacheldeur.

Opmerking! De handgrepen wordenijdens het gebruik erg heet. Gebruik het meegeleverde gereedschap voor het openen en sluiten van de kacheldeur en uitmelen van de aslade (figuur 5).

• Bij het stoken van de kachel worden aanbevolen om de aslade in eerste instantie enigszins open te houden. Hierdoor zal het vuur snel beginnen branden.

• Overmatige luchttoevoer maakt de kachel roodgloeiend, wat de levensduur aanzienlijk verkort.

• Tijdens het baden en als de saunaruiimte al is opgewarmd, kan de aslade worden gesloten om het vuur te temperen en het houtverbruik te reduceren. Zie tabel 2 voor de optimale opening voor de aslade. Meet de opening aan de hand van de gaten in de zijkanten van de aslade. De gaten zijn 5mm en de afstandussen de randen van de gaten is eveneens 5mm .

• Plaats indien nodig更是 brandhout in de verbrandingskamer als de sintels uitdoven. Gebruik brandhout met een diameter van 12-15 cm. Met slechts enkele stukken hout kan de gebruikstemperatuur op peil

worden gehonden (Zie de waarde van de bijvulbelasting, tabel 2).

Langdurig en intensief stoken kan leiden tot brandgevaar!

• Overmatig stoken (bijvoorbeeld meerere volle ladingen na elkaar) leidt tot oververhitting van de saunaruimte, de kachel en de schoorsteen. Oververhitting verkort de levensduur van de kachel en kan brand peroorzaken.
• Als vuistregel geldt dat temperaturen van meer dan 100^ te hoog zijn voor een sauna.
• Neem de juiste hoeveelheden hout zoals aangegeven in de stookinstrcties in acht. Laat de kachel, de schoorsteen en de saunarimte indien nodig afkoelen.

2.6. Saunawater

Het water dat op de stenen worden gegoten要去 schoon water voor huishoudelijk gebruik着眼. Voor water voor huishoudelijk gebruik gelden de volgende kwaliteitseisen:

Watereigenschap Invloed Aanbeveling
Concentratie teelaarde Kleur, smaak, neerslag < 12 mg/l
Concentratie ijzer Kleur, reuk, smaak, neerslag < 0,2 mg/l
Mangaan (Mn) Kleur, smaak, neerslag <0,10 mg/l
Hardheid: belangrijkke stoffen zijn magnesium (Mg) en kalk, d.w.z. calcium (Ca).	Neerslag Mg: < 100 mg/l	Ca: < 100 mg/l
Chloridehoudend water Snelle corrosievorming Cl: <100 mg/l
Chloorhoudend water Gezondheidsrisico	Gebruik verboden
Zeewater	Snelle corrosievorming Gebruik verboden
Arsen- und Radonkoncentration	Gezondheidsrisico	Gebruik verboden

Giet saunawater uitsluitend op de stenen. Als u water op het hete stalen oppervlak giet, kan het groet temperatuurverschil blaren latent ontstaan.

2.7. Onderhoud

Kachel

• De aslade要去 alsijd worden geleegd voordat de kachel wordt aangemaaakt, zodat de door de aslade geleidde verbrandingslucht het vuurrooster afkoelt, wat de levensduur verlangt. Gebruik een metalen, bij voorkeur staande, afvalcontainer om de as in te deponeren. Aangezien de as hete sintels kan bevatten, mag de ascontainer Niet in de buurt van brandbaar materiaal worden geplaatst.

• De in de rookkanalen van de kachel opgehoopte roet en as moet regelmatig via de roetopeningen worden verwijderd (zie 1.1).

• Door große temperatuurschommelingen konnen de saunastenen beschadigd raken. Daarom要去e minstens een keer per Jaar opnieuw worden gerangschrift, of vaker bij intensief gebruik. Ook要去e eventuele stukkensteen uit de steenkorf worden verwijderd en要去en beschadigde stenen worden verrangen door neue.

• Verwijder stof en vuil met een vochtige doek van de kachel.

De schoorsteen

• De schoorsteen en de verbindingspijpen要去 regelmatig worden geleveegd, vooral als de kachel langtijd Niet is gebruikt.

• Door een onvolledige verbranding van brandstof en het Niet vegen van de schoorsteen kan roet zich in het rookkanaal ophopen wat brand kan verroorzaken. Te nemen maatregelen bij schoorsteenbrand:

• Sluit deaslade, de deur van de kachel en de regelklep (indien aanwezig).

• Waarschuw deplaatselijke brandweer.
• Probeer het vuur Niet met water te blussen.
• Na een roetbrand要去en schoorsteenveger de kachel en het rookkanaal voor gebruik controeren.

2.8. Probleemoplossing

Er is geen afzuiig ing in het rookkanaal. Er komt rook in de sauna vrij.

• Er zijnlekken bij de aansluiting van het rookkanaal. Dicht de aansluiting af (18.2.2.).
• Het bakstenen rookkanaal blijft koud.
• Er is lage luchtdoorstroming door een afzuigkap of een ander apparaat in de ruimte. Zorg voor voldoende lucht ter compensatie.
• Er worden gegliktijdig meerdere kachels gebruikt. Zorg voor voldoende lucht ter compensatie.
• Deaslade is vol.
• De rookkanalen van de kachel়n verstopt (2.7.).
• De aansluitpijp van het rookkanaal is te diep in de schoorsteen aangebracht ( 3.2.2.).

• De saunaruimte is te groot voor de verwarmingscapaciteit van de kachel (zie tabel 1).
• Een groot deel van het wandoppersvlak van de sauna is Niet geisoleerd (zie tabel .)
• Het stookmaterialiaal is vochtig of van slechte kwaliteit (2.3.).
• Het rookkanaal trekt nicht voldoende aan.
• De rookkanalen van de kachel়n verstopt (2.7.).

• De saunaruiimte is te Klein voor de verwarmingscapaciteit van de kachel (zie tabel 1 .)
• Het rookkanaal trekt nicht voldoende aan.
• Het stockmaterial is vochtig of van slechte kwaliteit (2.3.).
• De rookkanalen van de kachel়n verstopt (2.7.).
• Controller de positie van de stenen (2.4.). Verwijder keine stenen en stenen met een diameter van ); minder dan 10 cm uit de steenkorf. Vervang beschadigde stenen door große, onbeschadigde stenen.

De oven geeft een geur af.

Zie sectie 2.2.
- De warme oven kan geuren duidelijker waar-neembaar maken die in de lucht aanwezig+zijn maar nicht aan de sauna of de oven te wijten zich. Voorbeelden: verf, lijm, olie, geurstoffen.

De houten oppervlakken van de sauna worden zwart

Het is normal dat houten oppervlakken van de saunaruiimte na verloop van tijd geblakerd raken. Dit kan sneller plaatsvinden door zonlicht,但它 van de oven, beveiligingsmiddelen op de wanden (beveiligingsmiddelen waar weinig hittebestendig), fijne stofdeeltjes die loskomen van de saunas-tenen en die opstijgen met de warme lucht-stroom en de rook dringt in de sauna binnen, bijvoorbeeld bij het bijvullen van brandhout.

3. INSTALLATIE-INSTRUCTIES

3.1. Voorafgaand aan de installmentie

Controleer voor het installereren van de kachel of alle eisen voor de veiligheidsafstand worden nageleefd. Er moogen geen elektrische apparaten, bedrading of brandbare materialen binnen de voorgeschreven veiligheidsafstanden rond de kachel aanwezig zijn.

• Alle lokale voerschriften, inclusief nationale en Europese normen,要去en bij het installereren van het apparatusaat worden nageleefd.
• De kachel is nicht geschikt voor aansluiting op een gedeel rookkanaal.
• Deplaatselijke brandweer die belast is met de goedkeuring van de installaties kan meer gedetailleerde informatatie over de brandveiligheidsvoorschriften geben.

3.1.1. Ventilatie van de saunarimte

De ventilatie van de saunaruimte要去 als volgt worden geregeld:

Afzuiging door zwaartekracht (figuur 6)

A. De toevoer van verse lucht要去 dicht bij de vloer in de buurt van de kachel zichn geplaatst en
B. de afvoer要去ver mogelijk van de kachel en dicht bij het plafond zijn geplaatst. De kachel circuleert de lucht op efectieve wijze; de afvoer is vooral bedoeld om vocht na gebruik uit de sauna te verwijderen.

Mechanische afzuiiging (figuur 7)

A. De toevoer van verse lucht moet zich op ongeveer 500mm boven de kachel bevinden en
B. de afvoer要去dicht bij de vloer zijn geplaatst, bijvoorbeeldonder de zitbank.

Figuur 6. Afzuging door zwaartekracht Figuur 7. Mechanische afzuging

3.1.2. De vloer beschermen

Zie figuur 8.

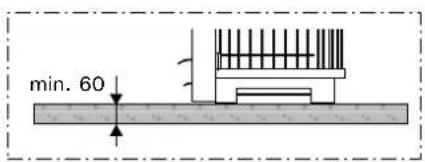

A. Betonnen vloer zonder tegels. De kachel kan zonder specifieke veiligheidsmaatregelen op een betonnen vloer van minstens 60~mm dik worden geinstalleerd. Zorg ervoor dat er geen bedrading of waterleidingen in het beton onder de kachel zichn gegoten.
B. Tegelvloeren. De verlijmingen, voegen en waterdichte materialen die onder de tegels worden gebruikt, zich Niet bestand gegen de uitgestraalde但它 van de kachel. Bescherm de vloer met de beschemmplaat van Harvia (3.5.) of een soortgelijke warmtebescherming.
C. Vloeren in brandbaar materiaal. Bescherm de vloer met de beschermplaat van Harvia (3.5.). Als de vloer voor de kacheldeur uit brandbaar materiaal bestaat, installeer dan vuurvaste vloerbescherming.

De kachel moet op een vloer met toereikend draagvermogen worden geinstalleerd. Als de bestaande vloer Niet aan deze voorwaarde voldoet,要去en passende maatregelen (zoals bijvoorbeeld een lastverdelende planta) worden aangebracht.

Lichtgeleurde vloeren zullen door de as, steendeeltjes en metaaldeeltjes van de kachel vuil worden. Gebruik donkere vloerbedekking en donkere voegmiddelen.

Figuur 8. De vloer beschermen (alle afmetingen in millimeters)

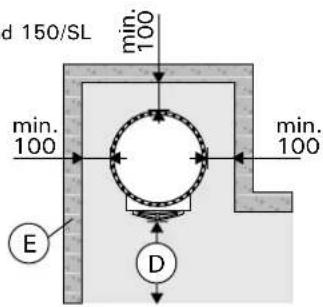

3.1.3. Veiligheidsafstanden

Door een verkeerde plaatsing van de stenen kuren de omringende structuren tot gevaarlijke temperaturen worden verhit, zich buiten de veiligheidsafstanden. De vastgestelde veiligheidsafstandengelden alleen als de stenen zijn geplaatst zoals beschreven in paragraaf 2.4.

Zie figuur 9.

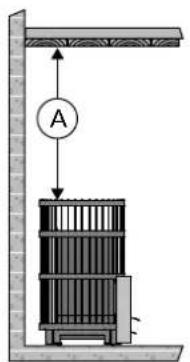

• Plafond. De minimale veiligheidsafstand:tussen de kachel en het plafond (A).
• Muren en zitbanken in brandbare materialien. De minimale veiligheidsafstanden tot brandbare materialien: aan beiden kanten (B), anschter de kachel (C), aan de voorkant (D).
  Gemetselde muren (E). Laat 50~mm ruimte tussen de kachel en de wanden, zodat lucht voor en naast de kachel kan circuleren. Wanner de kachel in een nis in de muur worden geinstalleerd, moet 100 mm tussen de kachel en de wanden voor de luchtcirculatie worden vrijgelaten.

	A min.	B min.	C min.	D min.
	1000	200	250	500 Le
Legend 240/SL/Duo	1000	200	250	630
Legend 300	1000	200 250		680
Legend 300 Duo		200 250	01000 700

gend 150/SL

Figuur 9. Veiligheidsafstanden (alle afmetingen in millimeters)

3.1.4. Legend Beschermingsmiddelen

Legend beschermplaat WL100.
Legend beschemmant WL200. Een aan de kachel te bevestigen beschemmantel. Gelijkwaardig aan een enkele beschemmantel. Figuur 10.
Legend afdekking rookpijp WL300. Wordt rond het rookkanaal geinstalleerd en bevuld met stenen. Geschikt voor zowel rechte als schuine rookkanalen. Figuur 10.

3.2. De kachel installeren

3.2.1. Verstelbare stelpoten

Met de verstelbare stelpoten kan de kachel stevig op een hellende vloer worden geinstalleerd. Het verstelbereik is 0-30 mm. Schroef de stelpoten los totdat ze met een sleutel (17 mm) können worden versteld wonneer de kachel op+zijn plaatstaat.

De stelpoten können krassen op het vloeroppervlak veroorzaken als de kachel over de vloer worden verschoven.

3.2.2. De kachel aansluten op een gemetseld rookkanaal

Maak een opening in de vuurvaste muur voor de aansluiting van het rookkanaal. De opening moet op de juiste hoogte worden aangebracht als er bijvoorbeeld een beschermplaat worden gebruikt. Het gat moet ie's groter+zijn dan de aansluitpijp van het rookkanaal. Een geschikte opening rond de aansluitpijp is ongeveer 10mm . Het is raadzaam om de inwendige hoeken van de afvoeropening af te ronden zodat de verbrandingsgassen onghinderd maar het rookkanaal konnen stromen. Er+zijn extra accessoires leverbaar om de installmentie te vereenvoudigen (3.5.).

De kachel aansluiten op een gemetseld rookkanaal via de aansluitopeningchter (figuur 11)

1. Verwijder de verwijderbare stangen (Legend 150 3 stuks, Legend 240/300 2 stuks).
2. Bevestig de aansluiting van de afvoerpijp aan de opening acheer. Zorg dat de pijp goed is aangesloten.
3. Schuif de kachel op+zijn plaat. Blokveer het rookkanaal Niet door de aansluiting er te ver in te schuiven. Kort de pijp indien nodig in.
4. Dicht de aansluiting van het rookkanaal bij de opening in de vuurvaste muur af, met bijvoorbeeld vuurvaste isolatiewol. Zorg ervoor dat de aansluiting van het rookkanaal goed afgedicht is. Voeg indien nodig meer vuurvaste isolatiewol toe.

Figur 11. De kachel aansluiten op een gemetseld rookkanaal via de aansluitopening acheer (alle afmetingen in millimeters)

De kachel aansluiten op een gemetseld rookkanaal via de aansluitopening boven (figuur 12)

De aansluiting boven vereist een schuin rookkanaal (45^ of 90^ )

1. Verplaats de aflsuitplug van de verbindingsopening boven maar de verbinderingsopening anschter.
2. Buig de bevestigingsveren van de plug waar de zijkanten door de aansluitopening boven, zodat de plug goed op+zijn plaats blijft zitten.
3. Bevestig de aansluiting van de afvoerpijp aan de aansluitopening boven. Zorg dat de pijp goed is aangesloten.
4. Schuif de kachel op zijn plaat. Blokker het rookkanaal Niet door de aansluiting er te ver in te schuiven. Kort de pijp indien nodig in.
5. Dicht de aansluiting van het rookkanaal bij de opening in de vuurvaste muur af, met bijvoorbeeld vuurvaste isolatiewol. Zorg ervoor dat de aansluiting van het rookkanaal goed afgedicht is. Voeg indien nodig meer vuurvaste isolatiewol toe.

Figuur 12. De kachel aansluiten op een gemetseld rookkanaal via de aansluitopening boven (alle afmetingen in millimeters)

3.2.3. De kachel aansluiten op een stalen schoorsteen van Harvia

Een stalen schoorsteen van Harvia met CE-markering kan worden gebruikt om rookgassen af te voeren. De rookpijpen bestaan uit roestvrij staal en de schoorsteen is geisoleerd voor de brandveiligheid. De schoorsteen haeft een Ronde doorsnede. De diameter van het rookkanaal is 115mm en de buitenmantel meet 220~mm .

1. Verplaats de afsluitplug van de verbindingsopening boven waar de verbindingsopening anschter.
2. Buig de bevestigingsveren van de plug waar de zijkanten door de aansluitopening boven, zodat de plug goed op+zijnplaats blijf zitten.
3. Sluit het rookkanaal van de stalen schoorsteen aan op de aansluitopening boven van de kachel. Zorg ervoor dat het rookkanaal goed aansluit. Raadpleeg de gedetailleerde instructies in de installmentehandleiding van de stalen schoorsteen!

Als er een beschemkap rond de kachel worden aangebracht, moet de isolatie van de schoorsteen op hetzelfde niveau of lager beginnen als de bovenkant van de beschemkap.

SL/Duo: De brandvaste wand waarin de kachel worden geinstalleer, moet doorlopen tot aan het dak. OPMERKING! Niet van toepassing voor dunne, brandvaste wandconstructies waar bij de stalen schoorver genoeg van de wand kan worden geinstalleer (bijvoorbeeld de Harvia Duo-glaswand). De veilig-

heidsafstand:tussen de brandbare structuren en de buitenmantel van de schoorsteen moet minimaal 100 mm bedragen.

3.2.4. Legend 150 SL, 240 SL

De kachel installeren in een nis in een betonnen of stenen muur

De kachel worden geinstalleerd in een nis in een betonnen of stenen muur. De minimale bredte van de uitsparing is 220mm en de minimale hoogte vanaf de vloer is 390mm . De maximale wand dikte is 150mm . Figuur 13.

Maak de scharnierpen en de deur los van de kachel.
- Duw de verlenging van de verbrandingskamer ver genoeg door de opening om de deur te kunnen bevestigen.
- Als de vloer voor de kacheldeur uit brandbaar materiaal bestaat, installer dan een vuurvaste vloerbescherming.

Figuur 13.

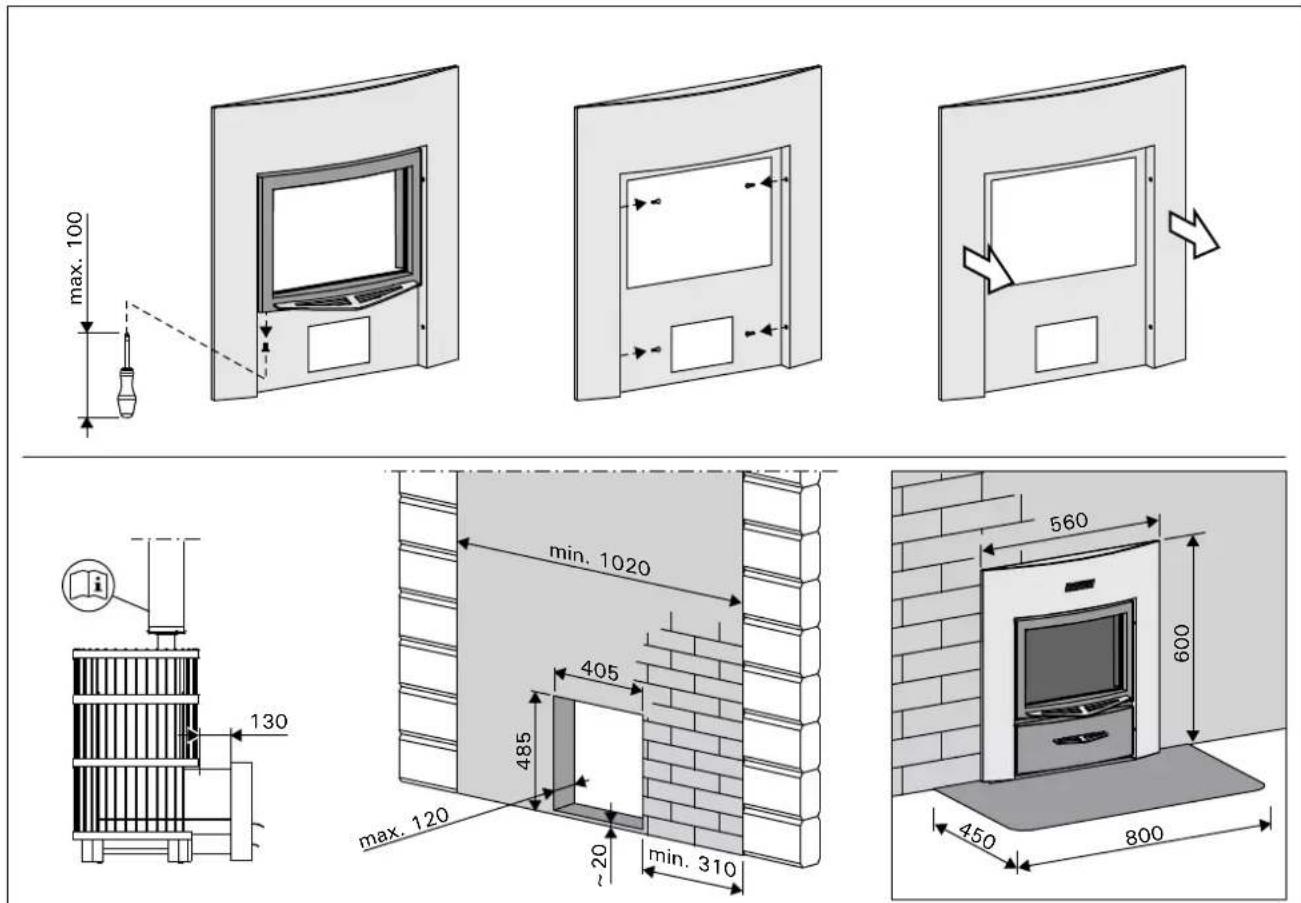

3.2.5. Legend 240 Duo, 300 Duo

De kachel installeren in een nis in een betonnen of stenen muur

De kachel worden geinstalleerd in een nis in een betonnen of stenen muur. De minimale bredte van de uitsparing is 405mm en de minimale hoogte vanaf de vloer is 485mm . De maximale wand dikte is 120mm .

Trek de voorste flens maar buiten.
Duw het verlangstuk van de verbrandingskamer ver genoeg door de opening om de flens en de deur te kuren bevestigen.
Trek de kachel waar achteren om de flens gegen de muur en de deur te drukken.
- Als de vloer voor de kacheldeur uit brandbaar materiaal bestaat, installer dan een vuurvaste vloerbescherming.

OPMERKING! Bij het gebruik van de beschermplaat zijn de afmetingen van de opening anders.

De kachel installeren met de Harvia Duo-glaswand

De kachel worden geinstalleerd volgens de bij de Harvia Duo-glaswand geleverde installment-instructions.

Figuur 14.

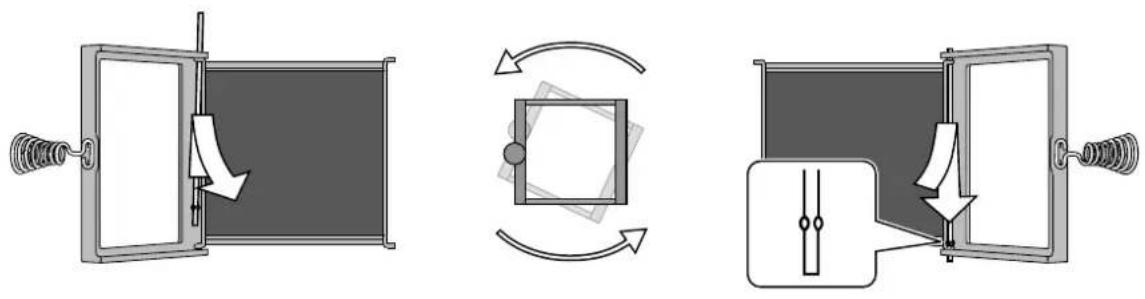

3.3. De openingsrichting van de deur van de kachel aanpassen

De deur van de verbrandingskamer kan worden geinstalleerd om maar rechts of maar links te openen. Zie figuur 15.

Legend 150, Legend 150 SL, Legend 240, Legend 240 SL

Legend 240 Duo, Legend 300, Legend 300 Duo

Figuur 15. De openingsrichting van de deur van de kachel aanpassen

3.4. De handgrepen installeren

Installer de handgrepen van de deur van de verbrandingskamer en de aslade. Zie figuur 16.

Legend 240 Duo, Legend 300, Legend 300 Duo

Figuur 16. De handgrepen installeren

3.5. Accessoires

A. Stalen Harvia-schoorsteen WHP15003.2.2
B. Waterverwarmer VL221. Geinstalleerd op de bovenkant van de aansluitopening boven. Wanner een beschemmantel of andere bescherming worden gebruikt die nicht groot genoeg is om de brandbare materiaalen rond de kachel gegen de uitgestraalde warmte van de pijp:tussen de warmwaterboiler en het rookkanaal te beschemmen, moet een stralingskap rond de pijp worden geinstalleerd.
C. Stralingskap WZ020130. Wordt rond het rookkanaal geinstalleer. De veiligheidsafstand tot brandbare materialen van een onbeschermd rookkanaal bedraagt 500~mm . Bij gebruik van de stralingskap is de veiligheidsafstand 250~mm .
D. Aansluitpijp WZ020ST. Positioneert de waterverwarmer op het juiste niveau (Legend 240 and 300 modellen).
E. Schuin rookkanaal. Verschillende modellen.
F. Aansluitstuk voor metselwerk WZ011115. Wordt zonder verdere affdichting aangesloten op de opening van het rookkanaal. De binnenkant is voorzien van een affdichting.
G. Doorvoerflens voor rookkanaal WZ020115. Bedekt de randen van de opening van het rookkanaal en de afdichting in de muur. Bestaat uit roestvrij staal. Bestaat uit twee delen voor gebruik met verschillend gebogen rookkanalen.
H. Legend beschemmantel WL100. 3.1.4
I. Legend beschermmantel WL200. 3.1.4.
J. Legend afdekking rookkanaal WL300. 3.1.4.

Figuur 17. Accessoires (alle afmetingen in millimeters)

S/N:

Kopioi kiukaan sarjanumero pakkauksesta tahan ja liita ohje talokirjaan.
Skriv in ugnens serienummer som finns pa forpackningen har och bifoga anvisingen till husboken.

Kopieer het serialummer van de kachel op de verpakking en voeg de handledering toe aan de documentatie.

HARVIA
