GEBRUIKSAANWIJZING 55014037 Niko

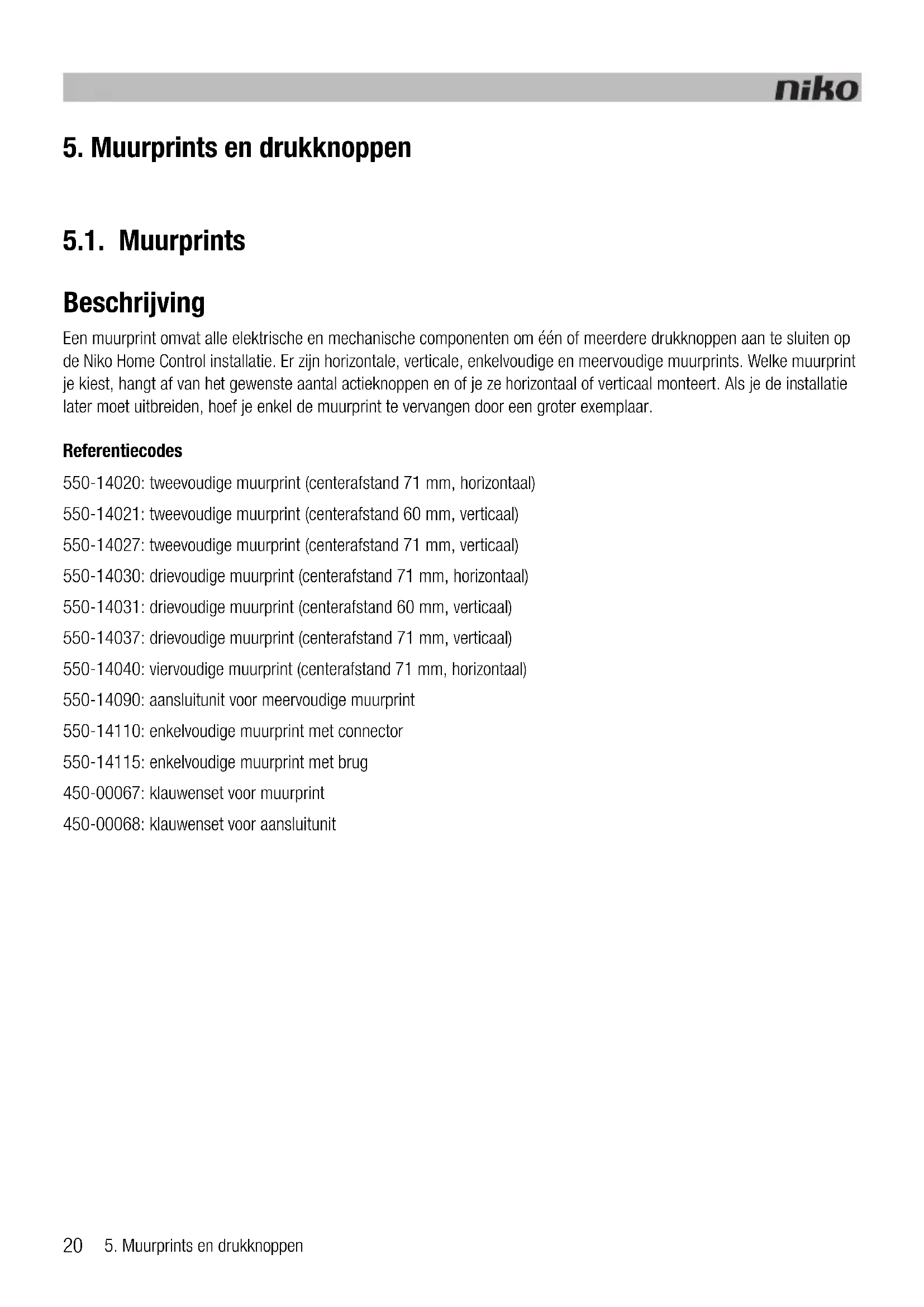

5. Muurprints en drukknoppen

5.1. Muurprints

Beschrijving

Een muurprint omvat alle elektrische en mechanische componenten om één of meerdere drukknoppen aan te sluiten op de Niko Home Control installatie. Er zijn horizontale, verticale, enkelvoudige en meervoudige muurprints. Welke muurprint je kiest, hangt af van het gewenste aantal actieknoppen en of je ze horizontaal of verticaal monteert. Als je de installatie later moet uitbreiden, hoef je enkel de muurprint te vervangen door een groter exemplaar.

Referentiecodes

550-14020: tweevoudige muurprint (centerafstand 71 mm, horizontaal)
550-14021: tweevoudige muurprint (centerafstand 60 mm, verticaal)
550-14027: tweevoudige muurprint (centerafstand 71 mm, verticaal)
550-14030: drievoudige muurprint (centerafstand 71 mm, horizontaal)
550-14031: drievoudige muurprint (centerafstand 60 mm, verticaal)
550-14037: drievoudige muurprint (centerafstand 71 mm, verticaal)
550-14040: viervoudige muurprint (centerafstand 71 mm, horizontaal)
550-14090: aansluitunit voor meervoudige muurprint
550-14110: enkelvoudige muurprint met connector
550-14115: enkelvoudige muurprint met brug
450-00067: klauwenset voor muurprint
450-00068: klauwenset voor aansluitunit

Installatie

Enkelvoudige muurprints aansluiten

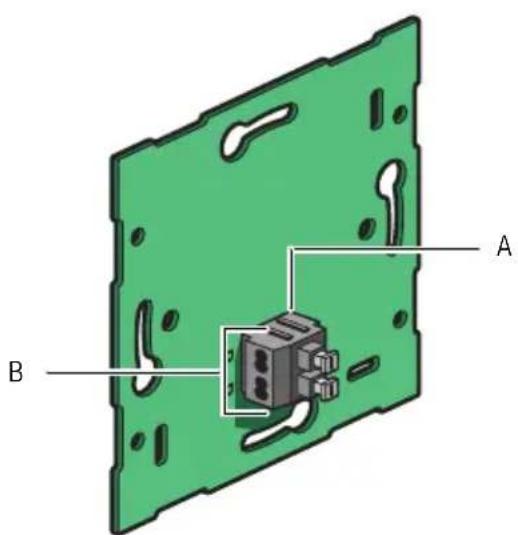

A B

550-14110

A. Tweevoudige insteekconnector
B. Twee contacten met elk twee openingen

De tweevoudige insteekconnector dient om de buskabel aan te sluiten op de muurprint en om door te lussen naar het volgende bedieningselement. Hij heeft twee contacten met telkens twee openingen.

Om enkelvoudige muurprints aan te sluiten, sluit je de bus aan met twee draden van de buskabel. Verbind elke draad afzonderlijk met één contact. Elk contact is gemarkeerd met de letter B op de muurprint.

De muurprint is aangesloten. Als je moet doorlussen naar een volgend bedieningselement, gebruik dan de andere opening van het contact.

• Strip de draden van de buskabel 9 - 10 mm.
• Per contact mogen maximaal twee draden verbonden worden met een diameter van elk 0,5 - 1 mm.

Meervoudige muurprints aansluiten

Voor elke meervoudige muurprint die je wilt aansluiten, heb je één aansluitunit nodig. Deze zijn afzonderlijk verkrijgbaar. Op de aansluitunit zit de tweevoudige insteekconnector. Hiermee kun je de buskabel aansluiten en doorlussen naar het volgende bedieningselement. De tweevoudige insteekconnector heeft twee contacten met telkens twee openingen.

Om meervoudige muurprints aan te sluiten:

1 Sluit de twee draden van de buskabel aan op de contacten van de aansluitunit.

De aansluitunit is aangesloten. Als je moet doorlussen naar een volgend bedieningselement, gebruik dan de andere opening van het contact.

• Strip de draden van de buskabel 9 - 10 mm.
• Per contact mogen maximaal twee draden verbonden worden met een diameter van elk 0,5 - 1 mm.

2 Verwijder de doorschijnende tape van de muurprint waar je de aansluitunit wilt.

Deze aansluitunit bevestig je ter hoogte van de inbouwdoos.

3 Klik de aansluitunit op de muurprint. Bevestig hem met twee schroeven.

Bevestiging

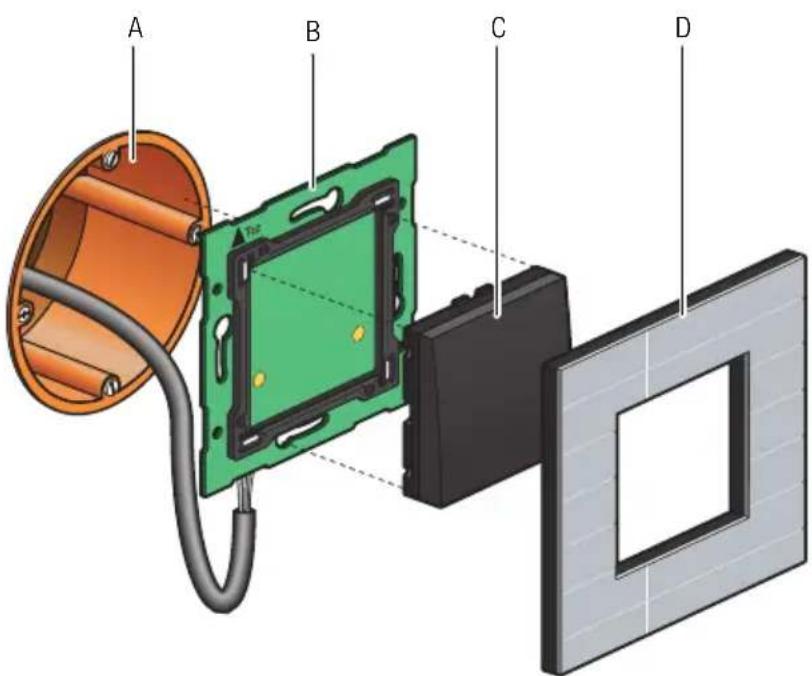

A B C D

A. Enkelvoudige inbouwdoos (geen Niko product)

B. Enkelvoudige muurprint

C. Drukknop

D. Afdekkader

Installatieschema enkelvoudige muurprint

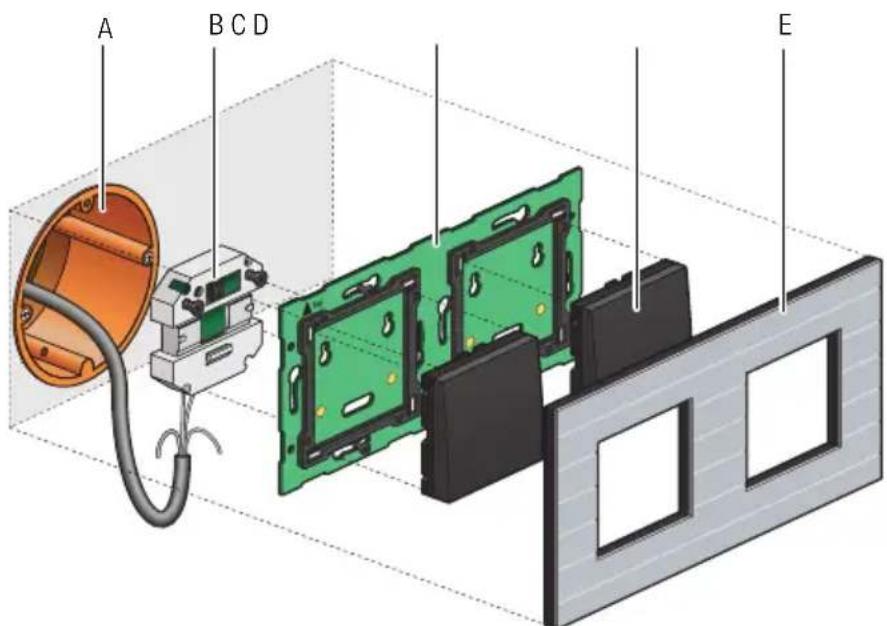

A B C D E

A. Enkelvoudige inbouwdoos (geen Niko product)

B. Aansluitunit

C. Meervoudige muurprint

D. Drukknop

E. Afdekkader

Installatieschema meervoudige muurprint

Om muurprints te bevestigen, klik je de muurprint vast op een enkelvoudige inbouwdoos met schroefbevestiging en schroef je deze vast.

Als de inbouwdoos geen schroefbevestiging heeft, gebruik dan een klauwenset. Klauwensets voor enkel- en meervoudige muurprints zijn afzonderlijk verkrijgbaar.

Als je met grote muurprints werkt, schroef dan de zijkanten van de muurprint vast tegen de muur. Hiervoor zijn schroefgaten voorzien in de muurprint.

Als je op erg oneffen muren werkt of in combinatie met andere Niko inbouwmechanismen met brug, gebruik dan een enkelvoudige muurprint met metalen brug. Je kunt de bruggen samenklikken.

Technische gegevens

• materiaal van de muurprints: epoxy
• materiaaldikte: 1 mm
• één tweevoudige connector
• afmetingen van de aansluitunit: 51 x 43 x 22 mm (HxBxD)

5.2. Generieke drukknoppen

Beschrijving

Drukknoppen bestaan in enkelvoudige, tweevoudige, viervoudige en zesvoudige uitvoering met en zonder indicatieleds. Ze hebben dus één of meerdere actieknoppen waarmee de bewoner de Niko Home Control functies bedient.

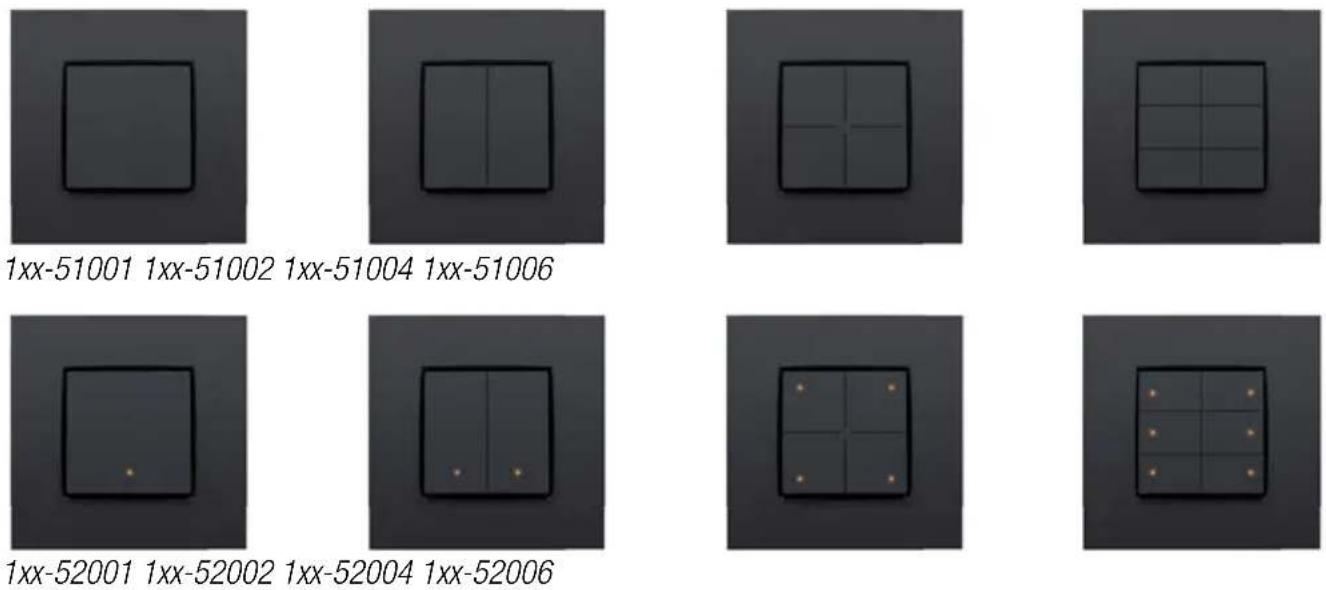

Overzicht

Werking

Elke actieknop kan een lichtpunt of een lichtkring aansturen, een dimbaar lichtpunt op- of neerdimmen of een sfeer oproepen. Een sfeer is een combinatie van geprogrammeerde outputstanden.

Als de actieknop uitgerust is met indicatieleds, geven deze de status aan van elke output. Je kunt de leds zo programmeren dat ze oplichten als de output geactiveerd of gedeactiveerd is. Dit bepaal je in de programmeersoftware.

Installatie

Het bedieningselement bestaat uit een drukknop en een of meerdere toetsen. De afwerking gebeurt met een afdekkader naar keuze uit de Niko Pure, Niko Intense of Niko Original reeks.

A B C D

A. Enkelvoudige inbouwdoos (geen Niko product)

B. Enkelvoudige muurprint

C. Drukknop

D. Afdekkader

Installatieschema enkelvoudige muurprint

Om drukknoppen te bevestigen, klik je de drukknop op een Niko Home Control muurprint. De drukknop is bevestigd. De functies van de actieknoppen wijs je toe bij het programmeren van de installatie door tijdens de adresseringsfase functies te koppelen aan het unieke adres van elke actieknop. Deze gegevens worden opgeslagen in de controller.

Technische gegevens

• rustspanning: 26 Vdc (ZLVS, zeer lage veiligheidsspanning)
  • omgevingstemperatuur: 0 - 50°C

5.3. Specifieke drukknoppen

5.3.1. Drukknoppen om te dimmen

Beschrijving

Drukknoppen om te dimmen bestaan in enkelvoudige (met drie actieknoppen) of tweevoudige (met zes actieknoppen) uitvoering met en zonder indicatieleds. Hiermee dimt de bewoner respectievelijk één of twee lichtpunten of groepen lichtpunten via de Niko Home Control installatie.

Overzicht

A B C 1xx-51043

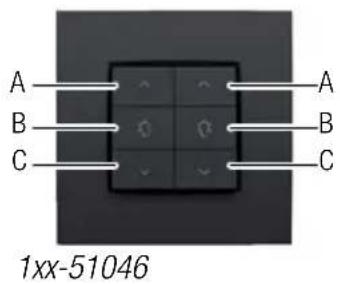

A B C A B C 1xx-51046

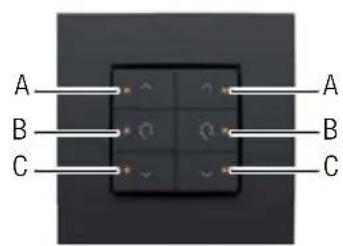

A B C 1xx-52043 1xx-52046

A B C A B C

Werking

De specifieke actieknoppen op de drukknop zijn gegroepeerd per drie. Elke groep bestaat uit volgende knoppen: "A", "B" en "C".

Als de actieknoppen uitgerust zijn met indicatieleds, geven deze de status aan van elke output. Je kunt de leds zo programmeren dat ze oplichten als de output geactiveerd of gedeactiveerd is. Dit bepaal je in de programmeersoftware.

De functies van de actieknoppen vind je in volgende tabel.

Status vóór Actie Status na
Het licht is uit	"A" kort indrukken (< 0,4 s)	“Zonder geheugen” gaat de lichtintensiteit naar 100%. “Met geheugen” gaat de lichtintensiteit naar het vorige niveau. Dit is de lichtintensiteit die ingesteld was net vóór de dimmer uitgeschakeld werd. De optie met of zonder geheugen wordt vastgelegd tijdens het programmeren van de installatie.
Het licht is uit	"B" kort indrukken (< 0,4 s)	Voorkeursinstelling (standaard 50%)
Het licht is uit	"C" kort indrukken (< 0,4 s)	Het licht is aan. De lichtintensiteit staat op het laagste niveau.
Het licht is uit	"A" lang indrukken (≥ 0,4 s)	De lichtintensiteit neemt toe zolang de actieknop ingedrukt wordt of tot de maximale lichtintensiteit bereikt is.
Het licht is uit	"B" lang indrukken (≥ 0,4 s en < 3 s)	Voorkeursinstelling (standaard 50%)
Het licht is uit	"B" lang indrukken (> 3 s)	De huidige lichtintensiteit is ingesteld als voorkeursinstelling.
Het licht is uit	"C" lang indrukken (≥ 0,4 s)	Het licht is aan. De lichtintensiteit staat op het laagste niveau.
Het licht is aan	"A" kort indrukken (< 0,4 s)	Het licht gaat naar de maximale lichtintensiteit.
Het licht is aan	"B" kort indrukken (< 0,4 s)	Voorkeursinstelling (standaard 50%)
Het licht is aan	"C" kort indrukken (< 0,4 s)	Het licht is uit.
Het licht is aan	"A" lang indrukken (≥ 0,4 s)	De lichtintensiteit neemt toe zolang de actieknop ingedrukt wordt of tot de maximale lichtintensiteit bereikt is.
Het licht is aan	"B" lang indrukken (< 3 s)	Voorkeursinstelling (standaard 50%)
Het licht is aan	"B" lang indrukken (> 3 s)	De huidige lichtintensiteit is ingesteld als voorkeursinstelling.
Het licht is aan	"C" lang indrukken (≥ 0,4 s)	De lichtintensiteit neemt af zolang de actieknop ingedrukt wordt of tot de minimale lichtintensiteit bereikt is.

Installatie

Zie Installatie op pagina 24.

Technische gegevens

• rustspanning: 26 Vdc (ZLVS, zeer lage veiligheidsspanning)
  • omgevingstemperatuur: 0 - 50°C

5.3.2. Drukknop voor ventilatie

Beschrijving

Met de drukknop voor ventilatie bedient de bewoner het centrale ventilatiesysteem (type C of D) via de Niko Home Control installatie.

Overzicht

De drukknop heeft vier actieknoppen: één voor elke stand van het centrale ventilatiesysteem: laag, medium en hoog. Daarnaast is er ook een boostknop. Hiermee wordt de hoogste stand gedurende een vooraf ingestelde tijd geactiveerd. Nadien keert de installatie terug naar de vorige stand.

Installatie

Zie Installatie op pagina 24.

Technische gegevens

• rustspanning: 26 Vdc (ZLVS, zeer lage veiligheidsspanning)
• omgevingstemperatuur: 0 - 50°C

5.3.3. Drukknoppen voor motorsturing

Beschrijving

Drukknoppen voor motorsturing bestaan in enkelvoudige (met drie actieknoppen) of tweevoudige (met zes actieknoppen) uitvoering. Hiermee bedient de bewoner de motoren van respectievelijk één of twee groepen rolluiken, zonweringen of jaloezieën die in de Niko Home Control installatie geïntegreerd zijn.

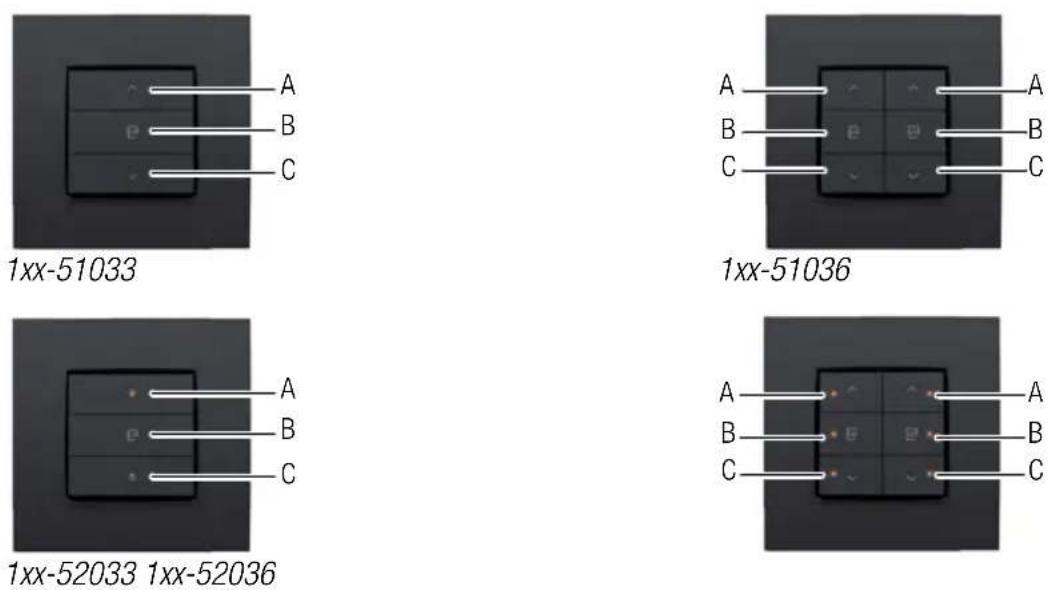

Overzicht

Werking

De specifieke actieknoppen op de drukknop zijn gegroepeerd per drie. Elke groep bestaat uit volgende knoppen: "A", "B" en "C".

Als de actieknoppen uitgerust zijn met indicatieleds, geven deze de status aan van elke output. Je kunt de leds zo programmeren dat ze oplichten als de output geactiveerd of gedeactiveerd is. Dit bepaal je in de programmeersoftware.

De functies van de actieknoppen vind je in volgende tabel.

Status vóór Actie Status na
Geen beweging	"A" kort indrukken (< 0,4 s)	Volledig open/naar boven
Geen beweging	"B" kort indrukken (< 0,4 s)	Voorkeursinstelling (standaard 50%)
Geen beweging	"C" kort indrukken (< 0,4 s)	Volledig gesloten/naar beneden
Geen beweging	"A" lang indrukken (≥ 0,4 s)	Gaat open/naar boven zolang de knop ingedrukt is.
Geen beweging	"B" lang indrukken (>3 s)	De huidige positie is ingesteld als voorkeursinstelling.
Geen beweging	"C" lang indrukken (≥ 0,4 s)	Sluit/gaat naar beneden zolang de knop ingedrukt is.
In beweging	"A" kort indrukken (< 0,4 s)	Stopt
In beweging	"B" kort indrukken (< 0,4 s)	Stopt
In beweging	"C" kort indrukken (< 0,4 s)	Stopt
In beweging	"A" lang indrukken (≥ 0,4 s)	Stopt
In beweging	"B" lang indrukken (≥ 0,4 s)	Stopt
In beweging	"C" lang indrukken (≥ 0,4 s)	Stopt

Installatie

Zie Installatie op pagina 24.

Technische gegevens

• rustspanning: 26 Vdc (ZLVS, zeer lage veiligheidsspanning)
• omgevingstemperatuur: 0 - 50°C
