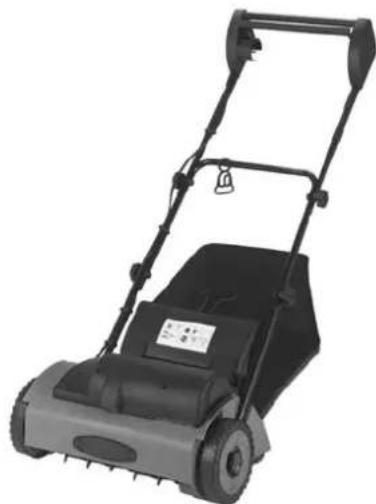

GEBRUIKSAANWIJZING TCVK 1202 TOP CRAFT

Bedienungsanleitung Elektro-Vertikutierer
F Mode d'emploi Scarificateur electrique
NL Gebruiksaanwijzing Elektrische verticuteerder

TCVK 1202

CE

1. Algemene veiligheidsvoorschriften blz. 30
2. Opbouw overzicht (zie fig. 1) blz. 32
3. Omvang van de levering (zie fig. 3) blz. 32
4. Beschrijving van de instructiepictogrammen (zie fig. 2) blz. 33
   5.Reglementair gebruik blz.33
5. Assemblage van de verticuteerder blz. 34
6. Afstellen van de verticuteerdiepte blz. 35
7. Ingebruikneming blz. 35
8. Instructies omtrent het juist verticuteren blz. 36
9. Leegmaken van de opvangzak blz. 36
10. Onderhoud blz. 36
11. Vervangen van messenkooi en tandriem blz. 37
12. Bestellen van wisselstukken blz. 37
13. Technische gegevens blz. 37
14. Afvalbeheer blz. 37
15. Foutopsoring
16. Wisselstukkenlijst
17. Wisselstuktekening
18. EG-Verklaring van Overeenstemming
19. Garantiekaart
    blz.38
    blz.39
    blz.40
    blz.41
    blz.42

Lees de volgende veiligheidsvoorschriften en de handleiding aandachtig door voordat u met deze elektrische verticuteerder werkt. Mocht u dit toestel aan andere personen doorgeven, gelieve dan de handleiding mee te gehen.

Bewaar de gebruiksaanwijzing algid goed!

Verpakking:

Uw toestel bevindt zich in een verpakking als bescherming gegen transportschade.

Verpakkingen zijn grondstoffen en{kunnen bijgevolg opnieuw worden gebruikt of in grondstofkringloop worden gebracht.

Deze elektrische verticuteerder is enkel bedoeld om het gazon te verticuteren.

Maakt u zich vertrouwd met alle afstelelementen en met het juiste gebruik van het toestel.

Onoordeelkundig gebruik van de elektrische verticuteerder kan leiden tot zware letsels.

1. Algemene veiligheidsvoorschriften

1. Laat nooit toe dat kinderen of personen die de handleiding Niet kennen de verticuteerder gebruiken. Locale bepalingen kunnen de minimum-leeftijd van de gebruiker vastleggen.
2. Voor alle controle- eonderhoudswerkzaam-heden dient de stekker van de netkabel uithet stopcontact te worden getrokken.
3. Binnen het werkgebied van de verticuteerder is de gebruiker verantwoordelijk gegenover werden voor schade berokkend door het gebruik van het toestel.
4. Werk enkel bij voldoende Licht of zorg voor een overeenkomstige kunstmatige verlichting.
5. Controller het toestel op enige tekens van beschadiging.
6. Vergewis u er zich van dat alle bescherminrichtingen gemonteerd zijn en goed werken.

7. Gebruik het toestel nooit als u moe bent.

8. Zet de motor af en trek de netstekker uij het stopcontact alvorens de verticuteerder te controleren, te reinigen, te onderhoden of er werkzaamheden aan uij te voeren en als een vreemd voorwerp werden geraakt.

9. Voor gebruik dient steeds een visuele controle te worden uitgevoerd om na te gaan of de messenwals versleten of beschadigd is.
10. Bij de montage of demontage van de messenwals要去en de instructies in acht worden genomen.
11. Controleer het terrein waar u de verticuteerder wilt gebruiken en verwijder alle voorwerpen die kuren worden gegrepen en weggeslingerd. Vreemde voorwerpen要去 voor het verticuteren worden verwijderd; tijdens het gebruik op vreemde voorwerpen letten. Let op verlangkabels die u voor het gebruik van de verticuteerder nodig heeft.
12. Draagijdens het verticuteren van het gazon steeds vast, slipvast schoeisel en een lange broek. Verticuteer het gazon nooit op blote voeten of in lichte sandalen.
13. Gebruik de verticuteerder steeds met gesloten uitlaatklep.
14. Gebruik de machine nooit met defecte of zonder veiligheidsinrichtingen zoals b.v.
    zonder stootplaten en / of opvanginrichting.
15. Bij het starten van de motor mag de verticuteerder Niet worden opgetild.
16. Kom nooit met handen of voeten gegen of onder draaiende onderdelen. Blijf steeds op afstand van de uitlaatopening.
17. Als u op een helling verticuteert dient het gazon dwars over de helling te worden geverticuteerd.
18. Gebruik de verticuteerder nicht op hellingen van meer dan 15% .
19. Voordat u de verticuteerder optilt voor het transport dient u de motor stop te zetten, de netstekker uit het stopcontact te trekken en te wachten tot de messenwals tot stilstand is gekomen.
20. Let er goed op dat tijdens het gebruik geen personen, vooral kinderen en dieren in de onmiddellijke omgeving van de

verticuteerder verblijven. Zorg er voor dat een veiligheids-afstand van 10 meter in acht worden genomen.

1. Berg de verticuteerder op een droge en voor kinderen onbereikbare plaats op.
2. Herstellingen van elektrische componenten van de verticuteerder mogen slechts door een elektrovakman worden uitgevoerd.
3. De gebruekte aansluitkabels mogen nicht Lichter+zijn dan lichte rubberslangkabels HO7RN-F volgens DIN 57 282/VDE 0282 en moeten minstens een diameter van 1,5 mm hebben.

Het stopcontact要去 spatwaterdicht发展格局. De aansluitkabel要去 door de ontlastingsklem worden geleid en in de schakelaar-stekker-combinatie worden gestoken. Controleer de kabel op beschadigingen en veroudering alvorens het toestel te gebruiken. Verticuteer het gazon nooit met defecte kabels. Als de kabel tijdens het verticuteren van het gazon wordt beschadigd, onmiddelijk de netstekker uit het stopcontact trekken en dan pas de schade controeren.

1. Tijdens het starten van de motor mag de verticuteerder Niet worden gekantend tenzij het toestel hierbij moet worden opgetild. Kantel hem in dit geval enkel zo ver als absolut nodig en til enkel de van de gebruiker weg wijzende kant op.
2. Zorg er voor dat alle moeren, bouteen en schroeven goed aangehaald zich en dat het toestel zich in een toestand bevindt om er veilig mee te kunnen werken.
3. Indien een vreemd voorwerp werden geraakt-controlleder dan de verticuteerder op beschadigingen en voer de nodige herstellingen uit voordat u het toestel opnieuw start en er mee werk.
4. De verticuteerder mag Niet aan de regen worden blootgesteld. Het gazon mag Niet nat of zeer vochtig+zijn.
5. Let er tijdens uw werk op dat u steeds veilig staat.
6. Leidt de machine enkel stappend.
7. Wees voorzichtig bij het veranderen van rijrichting op een helling.

NL

1. Wees bijzonder voorzichtig als u de verticuteerder omdraait of hem maar u toe trekt.
2. Zet de verticuteerder stil als hij moet worden opgetild voor het transport over andere vlaften dan grayscale en als hij van of maar de te verticuteren gazonvlakte moet worden bewogen.
3. Start of bedien de startschakelaar voorzichtig overeenkomstig de instructies van de fabrikant. Blijf met uw voeten steeds op voldoende afstand van de messenwals.
4. Til de verticuteerder nooit op of draag hem nooit terwijl de motor draait.
5. Zet de motor af voordat u zich van de verticuteerder verwijdert; bovendien moet de netstekker uit het stopcontact worden getrokken.
6. Laat de motor afkoelen voordat u het toestel opbergt in een gesloten ruimte.
7. Zet de verticuteerder stop en trek de netstekker uit het stopcontact voordat u hem anders afstelt of reinigt of voordat u controleert of de netkabel in de war geraakt of beschadigd is.
8. Stopcontacten van aansluitelementen moeten van rubber, zachte PVC of ander thermoplastisch materiaal vandezelfdev vastheid+zijn of moetbekleed+zijn met dit materiaal.
9. Let er op banen te vermijden die de vrijbebeweging van de verlengkabel zoudenkunnen hinderen.

10. Zet de motor af en trek de netstekker eraf:

11. voordat u een geblokkeerd onderdeel loszet of verstoppingen verwijdert,

12. voordat u het toestel schoonmaakt, controleert of werkzaamheden aan het toestel uitvoert,

13. nadat u op een hindernis bent gereden.

14. Indien het toestel begint ongewoon sterk te trillen, dient het onmiddelijk te worden gecontroleerd.

15. Om brandgevaar te voorkomen dient u de motor vrij te houden van gras, bladeren en mos.

16. Om veiligheidsreden dieren versleten of defeche onderdelen te worden verrangen.

17. Als de verbindingskabel van dit toestel wordt beschadigd,Cliente deze door de fabrikant of door de dienst na verkoop of een dergelijk gekwalificeerde persoon te worden verrangen om te voorkomen dat iemand in gevaar worden gebracht.

18. De veiligheidsinrichtingen mogen nicht worden verwijderd of overbrugd
19. Controller regelmatig de opvanginrichting op slijtage of beschadigde onderdelen.

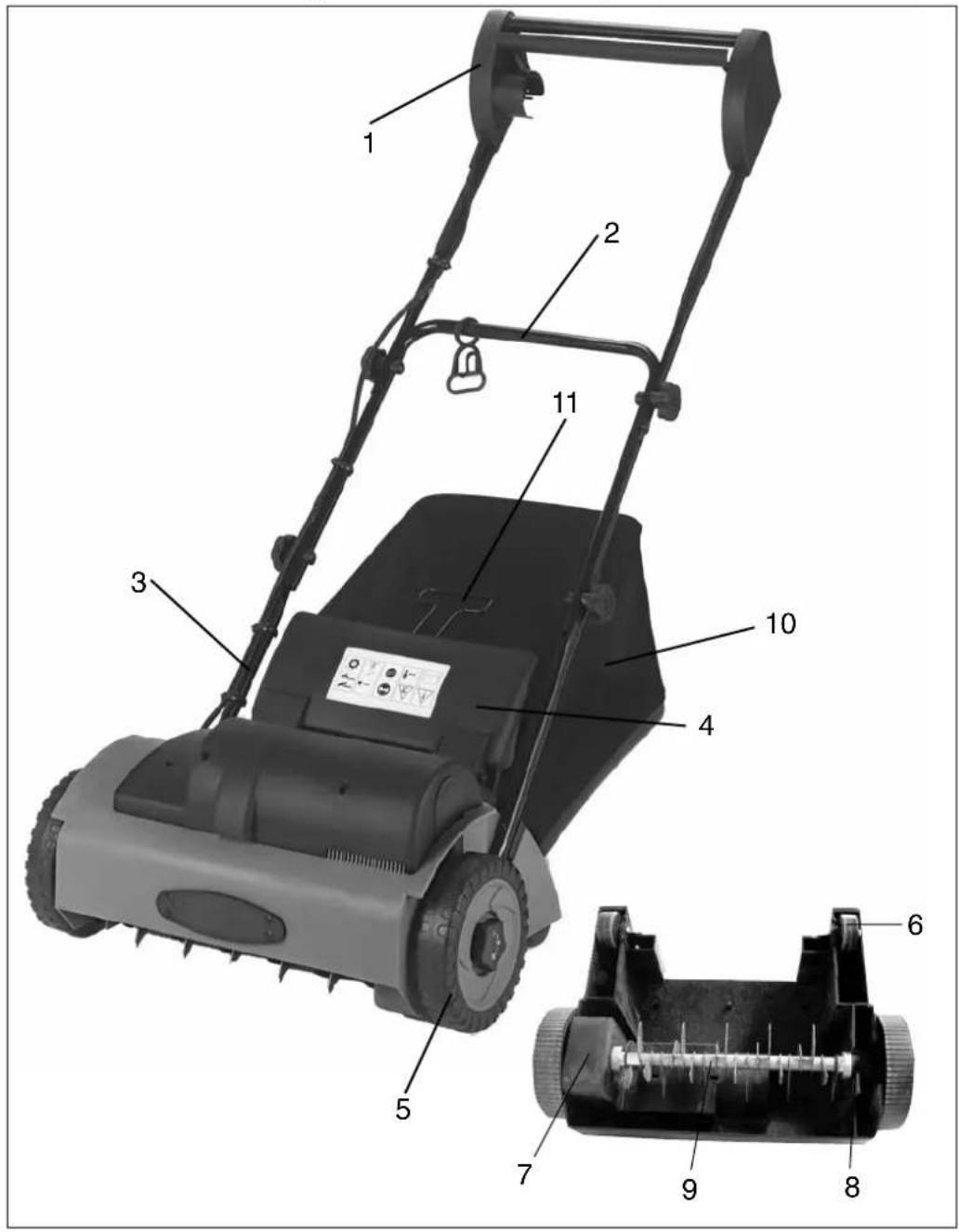

2. Opbouw van het toestel - overzicht (zie fig. 1)

1. AAN / UIT-schakelhendel
2. Schuifbeugel
3. Schakelaar-stekker-combinatie
4. Kabelontlastingsklemmen
5. Stergreep
6. Kabelhouser
7. Uitlaatklep
8. Wieldep met hoogteverstelling gazonverluchting
9. Opvangzak

3. Omvang van de levering (zie fig. 3)

1. Opvangzakframe
2. Opvangzak
3. Onderste schuifbeugel
4. Bevestigingsbuizen
5. Kruiskopschroevendraier
6. Slotboutens
7. Kruiskopschroeven
8. Stervormige handgrepen

9. Kabelhouser

10. Kabeltrekontlastingsklem

11. Kunststofgeleidestukken (C)
12. Kunststofgeleiderstukken (B)
13. Antitrilrubber

4. Korte omschrijving van de instructiepictogrammen (zie fig. 2)

1= LETOP！
Voor gebruik de handleiding aandachtig lezen.
2= Andere Personen (of dieren) buiten deGeVarenzone houden.
3= Gehoor- en oogbeschermer dragen.
4= Netstekker uithetstopcontacttrekkenvoordat er aan de messenwals wordt gewerkt.
5= Roterende messenwals
6= Scherpe werkgereedschappen - snijdt u zich nicht in de vingers en tenen.
7=Netkabel op afstand houden van het toestel. Daardoor voorkomt u een vernietiging van de netkabel door de draaiende messenwals.

De verticuteerder kan worden aangesloten op elke stopcontact van het lichtnet (220/230 V wisselstroom). Er isECHTER slechts eén veiligheidsstopcontact toegestaan die door een kabelveiligheidsschakelaar voor 16A moet worden beveiligd. Bovendien moet een 30mA verliesstroom-veiligheidsschakelaar voorhanden zijn!

Aansluitkabel van het toestel

Gebruik voor het toestel enkel intacte aansluitkabels. De aansluitkabel van het toestel mag Niet waar welbelieven lang zich (max. 50m), omdat anders het vermogen van de elektrische motor vermindert. De aansluitkabel van het toestel要去 een doorsnede van 3 × 1,5 mm^2 hebben. Op aansluitkabels van verticuteerders doeen zich bijzonder vaak beschadigingen van de isolatie voor.

Oorzakenaarvoorzijn o.a.:

-scheuren door overrijden van de kabel
- platdrukken van de kabel wanner de aansluitkabel

van het toestel onder deuren en ramen worden geleid

-scheuren door veroudering van de isolatie
- knikplaatsen door onoordeelkundig vastmaken of

leiden van de aansluitkabel

Dergelijk defecte aansluitkabels worden gebruikt ofschool zo levensgevaarlijk zijn op grond van de beschadigde isolatie.

Kabels, stekkers en stopcontacten要去en voldoen aan de hieronder vermelde eisen.

Aansluitkabels van verticuteerders要去 voorzien zijn van een rubberisolatie.

De aansluitkabel van het toestel要去 minstens van het type H05RN-F en drieaderig zijn. De benaming van het type要去 op de aansluitkabel van het toestel gedrukt zijn. Koop enkel gekenmerkte aansluitkabels! Stekkers en stopcontacten van aansluitkabels要去en van rubber zijn en spatwaterdicht zijn. De aansluitkabels mogen Niet willekeurig lang zijn. Voor vrij lange aansluitkabels zijn geleiders met een grotere doorsnede vereist.

Aansluitkabels en verbindskabels要去en regelmatig op schade worden gecontroleerd. Let er op dat de kabels tijdens de controle stroomloos zijn. Wind de aansluitkabel van het toestel helemaal af. Controleer ook de invoeringen van de aansluitkabel, op stekkers en stopcontacten, op knikplaatsen.

De verticuteerder is geschikt voor particulier gebruik in deuis- en hobbytuin.

Als verticuteerders voor de particuliere huis- en hobbytuin worden diegene beschouwd die doorgaans Niet langer dan 10oor Jaarljks overwegend worden gebruikt voor het verzorgen van gras- en gazonvlakten, maar nicht in openbare plantsoenen, sportpleinen en ook Niet in de land- en bosbouw.

Het behoorlijk gebruik van de verticuteerder houdt in dat de bijgaande gebruiksaanwijzing van de fabrikant in acht worden genomen. De gebruiksaanwijzing bevat ook de

NL

bedrijfsomstandigheden en onderhoudsvoorwaarden.

Let op! Teneinde de gebruiker Niet bloot te stellen aan het gevaar voor lichamelijk letsel, mag de verticuteerder Niet gebruikt worden als hakselaar voor het Klein snijden van snoeisels van takken of hegger. De verticuteerder mag evenmin worden gebruikt als motorhakfrees en ook Niet voor het gelijkmaken van bodemverheffingen, zoals b.v. molshopen.

Om veiligheidsredenen mag de verticuteerder nicht worden gebruikt als aandrijfaggregaat voor andere werkgereedschappen en gereedschapssets van welke aard dan ook.

6. Assemblage van de gazonverluchter

De verticuteerder is bij aflevering gedemonteerd. Voor gebruik van de verticuteerder要去en de uitlaatklep en de complete schuifbeugel worden gemonteerd. Volg de gebruiksanawijzing stap voor stap en raadpleeg de illustraties voor een gemakkelijk assemblage.

Montage van de onderste schuifbeugel (zie fig. 5, 6a/b en 7)

Gebogen bevestigingsbeugels (fig. 5 pos. A) de gaten van hetuis in steken. Antivibratierubber (fig. 5 pos. C)ussenuis en bevestigingsbuisplaatsen! Er goed op letten dat de boog (X) van de buis de buitenkant is (fig. 6b).
Vervolgens de kabelontlastingsklemmen op de bevestigingsbuis steken (fig. 7, pos. E).
Dan steekt u de onderste schuifbeugel op de bevestigingsbuis (fig. 6a).
Aaneenschroeven m.b.v. de bijgaande slotbouten (A) en stervormige handgrepen (D). De kunststofgeleidestukken (fig. 6b, pos. B +C) nicht vergeten!
Let op! De stergrepen要去en aan de

buitenkant worden gemonteerd (fig. 1 pos. 5).

Dan kann de bye bevestigingsbuizen (fig. 5, pos. A) op het huis worden vastgeschroefd met de bijgaande schroeven (B) (fig. 5).

Montage van de bovenste schuifbeugel (zie fig. 7 en 8)

Bovenste schuifbeugel (fig. 7) positioneren zodate de gaten van de bovenste schuifbeugel overeenstemmen met de gaten van de onderste schuifbeugel.
- De bijgaande kunststofgeleidestukken (B) de slotbouteen (A) op steken en verrolgens van buiten het boorgat van de stelen door steken.
Bijgaande kunststofgeleidestukken (C) met de afgeronde kant maar de buis op de slotbouten (A) steken.
- De beiden schuifbeugels aaneenschroeven met behulp van de bijgaande stervormige handgrepen (D).
Met de bijgaande kabelhoulders (fig. 10) de netkabel buiten op de schuifbeugelbuizen vastmaken (fig. 1, pos. 6) zodate het openen en sluien van de uitlaatklep verzekerd is (fig. 1, pos. 7).
Let er goed op dat de uitlaatklep steeds gemakkelijk kan worden geopend en gesloten!

Montage van de opvangzak (fig. 11-15):

Stek hetkleine frame van voren het groet frame in (fig.11).
Schuif dan de opvangzak over het beugelframe (fig. 12). De opvangzak要去 op het beugelframe worden vastgemaakt zoals getoond in fig. 13 en 14. Bij het vasthaken van de opvangzak要去 de motor afgezetং en de messenkooi mag Niet draaien.
- Uitlaatklep (fig. 1, pos. 7) met een hand opheffen. Met de andere hand de

opvangzak aan het handvat vasthouden en van boven aanhaken (fig. 15).

7. Afstellen van de gazonverluchtingshoogte:

Let op! Voor het veranderen van verticuteerdiepte het toestel uitschakelen, netstekker uit het stopcon-tact trekken en motor lately uitlopen.

• De verticuteerdiepte worden gefexeerd door de posities van de wieldap vast te leggen.
  In het centrum van de wieldopen zich de cijfers "I", "II" en "III" ingeperst. Door aanhalen en draaien van de wieldap konnen 3 trappen worden agesteld (fig. 4a)
• Als het cijfer "Il" beneden staat, is de middenstand gefexeerd. Dit komt overeen met een verticuteerdiepe van ca. 3 mm.
  De middenstand blijft behouden als het tweeede cijfer "Il" beneden is (fig. 4b).
• Als het cijfer "Ill" beneden staat, is de diepste stand gefexeerd (fig. 4c).Dit komt overeen met een verticuteerdiepte van ca. 7mm
• Als het cijfer "I" beneden staat, is de hoogste stand gefexeerd (fig. 4d) = ca. 1 mm boven de grond. Stand I wordt ingesteld om de verticuteerder te transporteren.

LET OP!

De wieldoppen要去en alkijd helemaal vergrendeld zich! Kies de stand "Il" om te beginnen. Als de verticuteermessen versleten zich, kan stand "Il" worden gebrukt.

8. Inbedrijfstelling

Sluit de aansluitkabel van de verticuteerder aan op de schakelaar-tekkercombinatie (fig. 1, pos. 3) en borg de aansluitkabel d.m.v. de kabelontlastings-klemmen.

Let op!

Teneinde het onbedoeld inschakelen van de verticuteerder te voorkomen is de schakelaar

stekkercombinatie voorzien van een tweepunktsschakelaar (fig. 9, pos. 1).

Inschakelen (fig. 9):

Beveiling (1) gegen onbedoeld inschakelen indrukken en tegelijkertijd de schakelhendel (2) trekken. Vervolgens LAST DE BEVEILING (1) los.

Uitschakelen (fig. 9):

Schakelhendel (2) loslaten.

Voer deze procedureeermaalsuit om zeker te zich dat uw toestel correct werkt.Voordat u een herstellung of onderhoudswerkzaamheid op het toestel uitvoert dient u er zich van te vergewissen dat de messenwals Niet draait en het toestel geschienen is van het net.

Let op! Open de uitlaatklep nooit werwijl de motor nog draait. Draaiende messenwals kan leiden tot letsel.

Maak de uitlaaklep steeds zorgvuldig vast. Deklep worden door de trekveer teruggeklapt in de "DICT" positie!

De door de geleidestelen gegeven
veiligheidsafstandCUShenuis en gebruiker
dient steeds in acht te worden genomen.
Tijdens het verticuteren en veranderen van
rijrichting opbermen en hellingen dient u
bijzonder voorzichtig te werk te gaan. Let op
een veilige stand,draag schoenen met
slipvaste zolen en een lange broek.Verticuteer
steeds dwars over de helling.

Hellingen van meer dan 15% 月至 20% mogen om visiligeidsredeneniet met de verticuteerder worden bewerkt.

Wees bijzonder voorzichtig bij het achechteruit bewegen en trekken van de verticuteerder. Struikelgevaar

NL

9. Instructies omtrent het juist verluchten van het gazon

Voor het verticuteren is een overlappende werkwijze aan te bevelen.

Bij het starten van de verticuteerder erop letten dat het toestel op een effen ondergrund en nicht in het hove grayscale.

Om een proper verticuteerpatroon te bereiken leidt u de verticuteerder in zorecht möglichke banen. De banen要去elkaar overlappen met enkele centimeters zodat er geen stroken blijven staan.

Hoe vaak moet worden geverticuteerd hangt in principe af van de groei van het gras en van de hardheid van de grond.

De onderkant van het huis van de verticuteerder schoon houden en afzetsels van gras en aarde zeker verwijden. Afzetsels maken het starten moeilijk er doen afbreuk aan de verticuteerkwaliteit.

Op hellingen moet de verticuteerbaan steeds dwars over de helling verlopen.

Voordat u controlleds van welke aard ook aan de messenwalsuitvoert zeker de motor afzetten. Denk eraan dat de messenwals na het uitschakelen van de motor nog enkele seconden blijdt draaien.Probeer nooit de messenwals te stoppen.Indien de draaiende messenwals een voorwerp raakt, de verticuteerder uitschakelen en wachten tot de messenwals helemaal stilstaat.Controleer cervolgens de toestand van de messenwals. Indien die beschadigd is, moet hijervangen worden (zie 10).

Leg de gebruikte aansluitkabel van het toestel in vorm van bochten voor het gebruikte stopcontact op de grond. Verticuteer al weglaand van het stopcontact of van de kabel en let er op dat de aansluitkabel van het toestel steeds binnen het geverticuteerde gazongedeelte ligt om te voorkomen dat de kabel door de verticuteerder worden overreden.

10. Leegmaken van de opvangzak

Zodraijdens het verticuteren grasresten blijven liggen,要去 opvangzak leeg worden gemaakt.

Let op! Vóor het afnemen van de opvangzak de motor stopzetten en wachten tot de messenkooi tot stilstand is gekomen.

Om de opvangzak los te haken tilt u deuitwerpklep met een hand op verwijl u met de andere hand de opvangzak wegneemt.

11. Onderhoud

Onderhouds- en schoonmaakwerkzaamheden op de verticuteerder alsook het afnemen van bescherminrichtingen mogen enkel worden uitgevoerd nadat de motor stop gezet en de netstekker uij het stopcontact ward getrokken. Een versleten of beschadigde messewals要去 door een geauthoriseerde vakman worden verrangen (zie adres op de garantiekaart).

De verticuteerder mag Niet met stromend water, vooral Niet onder hoge druk, worden schoongemaaakt.

Zorg ervoor dat alle bevestigingselementen (schroeven, moeren enz.) steeds goed aangehaald zijn zodayat u veilig met de verticuteerder kurz werken.

Berg uw verticuteerder in een droge ruimte op. Voor een lange levensduur is het aan te bevelen alle te schroeven onderdelen alsook de wielen en assen schoon te makeen enervolgens te oliën.

Door de verticuteerder regelmatig te onderhonden za hij Niet alleen lang meegaan en doeltreffend werken, maar za hij u ook in staat stellen uw gazon zorgvuldig en gemakkelijk te verticuteren.

Maak de verticuteerder, indien möglichk, schoon d.m.v. een borstel of vod. Gebruik

geen oplosmiddelen om vuil te verwijdenen.

Aan het einde van het seizoen voert u een algemene controle van de verticuteerder uit en verwijdert u alle opeengehoopte achechterblijfsels. Telkens aan het begin van het seizoen zeker de toestand van de verticuteerder controeren. Gelieve zich voor herstellingen tot ons serviceplaats (zie adres op de garantiekaart) te wenden.

12. Vervangen van messenkooi en tandriem

Om veiligheidsredenen is het aan te raden de messenkooi en de tandriem alleen door een geautoriseerdevakman te lately verrangen (zie adres op de garantiekaart).

Let op! Werkhandsschoenen dragen!

U mag alleen originele wisselstukken gebruiken,ondat anders de werking en deveiligheid maybeikniet gewaarborgd zich.

13. Bestellen van wisselstukken

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden :

-type van het toestel
artikelnr. van het toestel
-1-nr.: van het toestel
- nummer van het benodigde wisselstuk

Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

Opgenomen vermogen : 1200 W

Werkbreedte:33cm

Aantal messen : 20 stuks

Diepteverstelling:3-voudig

Geluidsdrukniveauu LPA:84,5 dB (A)

Geluidsvermögen LWA:96 dB (A)

Vibratie aan de stang ≤ 2,5m / s

15. Afvalbeheer

Let op!

De verticuteerder en+zijn accessoires bestaanuit diverse materialen, zoals b.v. metaal enkunststof.

Ontdoet u zich van defecte onderdelen op de inzamelplaats waar u gevaarlijke afvalstoffen mag afgeven.

Informeer u in uw speciaalzaak of bij uw gemeentebestuur!

NL

16. Foutopsporing

Fout Mogelijk oorzaken	Verhelpen
Motor start nicht a) Geen stroom op de stekkerb) Kabel defectc) Schakelaar-stekker-combinatie defectd) Aansluitingen op de motor of condensator los gekomene) Huis van de verticuteerderverstopt geraaktf) Huis van de verticuteerderverstopt geraakt	a) Kabel en zekering controerenb) controlerenc) door serviceplaatsd) door serviceplaatse) Eventuele vanverluchtingshoogte veranderenf) Huis schoonmaken zDat de messenwal vrij kan draaien
Motorvermogenvermindert	a) Grond de hardb) Huis van de verticuteerderverstopt geraaktc) Messen flink versleten	a) Van verticuteerdiepteveranderenb) Huis reinigenc) Messenwals verrangen (door de klantenservicewerkplaats)
Gazon nicht properverlucht	a) Messen versletenb) Verkeerde verticuteerdiepte	a) Messenwals verrangen (door de klantenservicewerkplaats)b) Verticuteerdiepte corrigeren
Messenkooi draait nicht a)	Tandriem defect a) Tandriem verwangen (doorklantenservicewerkplaats)

Belangrijk!

Om de motor te beschermen is deze voorzien van een thermische beveiliging. Deze schakelt de motor uit bij overbelasting en schakelt automatisch de motor weer in na een korte afkoelperiode.

17. Wisselstukkenlijst TCVK1202 artikelnr: 34.204.46,

identnr.: 01015

Pos. Beschrijving Wisselstuknummer
01 Schäkelaar compleet met kabel en schuifbeugel-bovendeel	34.204.41.01.001
02 Schuifbeugel benedendeel 34.204.41.01.002
03 Schuin staande bevestigingsbuis 34.204.41.01.003
04 Uitwerpklep 34.204.41.01.004
05 Wiel compleet met diepteafstelling 34.204.41.01.005
06 Rol met houder 34.204.41.01.006
07 Wiel houder links 34.204.41.01.007
08 Wiel houder rechts 34.204.41.01.008
09 Messenwals 34.055.53
10 Opvangzak 34.204.41.01.010
11 Opvangzakframe 34.204.41.01.011
niet afge-beeld Montagezak schuifbeugel + kabelontlastingsklem 34.204.41.01.012
niet afge-beeld Tandriem 34.204.41.01.013

NL

1. Wisselstuktekening articelnr: 34.204.46, identnr.: 01015

Einhell AG

Wiesenweg 22

D-94405 Landau/Isar

Bijlokestraat 17-19 - B 9070 Destelbergen

Tel.: [phone]·Fax: [phone]

E-mail: [e-mail]

ISC GmbH - International Service Center

Op hel in de handeling genoemde toestel geziven wil 3aar garantiete voor het geval dat ons product gestbreken mocten vertonen. De periode van 3aar gaat in met de goevaarvergang of de overname van het toestel door die klant.

De garantiean konenl worden gezäumlod op voorwaarde dat het toestel aan behonen is onderhoven en gebrukt conform de handlelding.

Vanzelfsprend blijven u de wettelijkke garantierischen binnen deze 3aar behonden.

De garantie geld wir het grondgebiet van de Bondespubliciek Duitsland van de respectieveilige landen van de regiole hooftverderel als aanvulng van de terplaatse geldende weteilige voorschriften. Geleeve zich tot uw contactpersono

van de regiaalna bevoegede klantendienst of tot het hierander vermelde servicecadez to wendor.

Nur fur EU-Lander

Enkel voor EU-landen

Elektrisch gereedschap hoor nicht bij het huisvuil thuis.

Volgens de Europese richtig in 2002/96/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaalrecht dieren afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleer.

Recyclagealternatifie.p.v.hetverzoekehetoestelterugte sturen:

In plantaans het elektrische toestel terug te sturen is alternatief de eigenaar van het toestel gehonden mee te werken aan de adequate recyclage als het eigendom worden opgegeven. Hiervoor kan het afgedankte toestel eveneens bij een inzamelplaats worden afgegeven waar het toestel worden verwijderd als bedoeld in de wetgeving in zakte afvalwerking en recyclage. Dit geldt nicht voor toebehoortstukken en hulpmiddelen zonder elektrische componenten die bij de afgedankte toestellen zijn bijgevoegd.

Nadruk of andere reproductive van documentationie en geledepapieren van de producten, geheel of gedeeltelijk, enkel togeteastan mits ultrukkelijke toestemming van ISC GmbH.
