BEDIENUNGSANLEITUNG TCVK 1202 TOP CRAFT

Art.-Nr.: 34.204.46 I.-Nr.: 01015

Bite Seiten 2-5 ausklappen
F Veuillez deplier les pages 2 a 5
NL Gleebe blz. 2-5uit teyouwen

Inhaltsverzeichnis

1. Allgemeine Sicherheitsvorschriften S. 8
2. Aufbauübersicht (siehe Abb.1) S. 10
3. Lieferumfang (siehe Abb.3) S. 10
4. Beschreibung der Hinweis-Logos (siehe Abb. 2) S. 11
5. Ordnungsgemäß Gerbrauch S. 11
6. Zusammenbau des Vertikutierers S. 12
7. Einstellung der Vertikutiertiefe S. 13
8. Inbetriebnahme S. 13
9. Hinweise zum richtigen Vertikutieren S. 13
10. Entleeren des Fangsackes S. 146
11. Wartung und Pflege S. 14
12. Austausch von Messerwalze und Zahnriemen S. 15
13. Ersatzteilbestellung S. 15
14. Technische Daten S. 15
15. Entsorgung
16. Fehlersuchplan
17. Ersatzteilliste
18. Ersatzteilzeichnung S. 18
19. EG-Konformitätserklarung
20. Garantie-Urkunde
    S. 41

Bevor Sie mit diesen Elektrovertikutierer arbeiten, lesen Sie die nachstehenden Sicherheitsvorschriften und die Bedienungsanleitung aufmerksam durch. Falls Sie das Gerät an andere Personen übergeben sollenen, handigen Sie die Bedienungsanleitungitte mit aus.

Bewahren Sie die Bedienungsanleitung immer gut auf!

Verpackung:

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohstoffe und damit niederverwendungsfähig oder können dem Rohstoffkreislauf zurückgeführrt werden.

Dieser Elektrovertikutierer ist nur zum Vertikutieren des Rasens bestimmt.

Machen Sie sich mit den Stellteilen und dem richtigen Gebrauch der Maschine vertraut.

Der unsachgemäße Gebrauch des Elektrovertikutierers kann zu schweren Verletzungen führen.

S. 15
S. 16
S. 17
S. 42

1. Allgemeine

Sicherheitsvorschriften

1. Erlauben Sie nimals Kindern oder Personen, die die Gebrauchsanweisung nicht kennen, den Vertikutierer zu benutzen. Örtliche Bestimmungen konnen das Mindestalter des Benutzers festlegen.
2. Vor allen Kontroll-, Wartungs- und Instandsetzungsarbeiten ist das Netzkabel abzustecken.
3. Im Arbeitsbereich des Vertikutierers ist der Benutzer für Schäden gegenüber Dritten verantwortlich, die durch die Benutzung des Vertikutierers verursacht wurden.
4. Arbeitsen Sie nur bei gute Lichtverhaltnissen oder sorgen Sie für eine entsprechende künstliche Beleuchtung.
5. Überprüfen Sie immer das Gerät auf irgendwelche Anzeichen von Beschädigungen.
6. Überzeugen Sie sich davon, dass alle Schutzvorrichtungen montiert sind und einwandfrei funktionieren.
7. Verwenden Sie das Gerät nie, wenn Sie mäde sind.
8. Stellen Sie den Motor ab undziehen Sie

den Netzstecker, bevor Sie den Vertikutierer überprüfen, reinigen, warten oder Arbeiten an ihm durchführren und wenn ein Fremdkörper getroffen wurde.
9. Vor dem Gebrauch ist immer durch Sichtkontrolle zu prufen, ob die Messerwalze abgenutzt oder beschädigt ist.
10. Bei der Montage oder Demontage der Messerwalze müssen die Anweisungen befolgt werden.
11. Überprüfen Sie das Gelände, auf dem der Vertikutierer eingesetzt wird und entfernen Sie alle Gegenstände, die erfasst und weggeschleudert werden können. Vor der Benutzung sollen Fremdkörper vom Rasen entfernt werden, während der Benutzung ist auf Fremdkörper zuchten. Achten Sie auf Verlängerungsleitungen, welche Sie für den Betrieb bestehtigten.
12. Wahrend des Vertikutierens ist immer festes, rutschfestes Schuhwerk und eine lange Hose zu tragen. Lüften Sie nie barfüssig oder mit leichten Sandalen.
13. Verwenden Sie den Vertikutierer immer mit geschlossener Auswurfklappe, bzw. mit Fangsack.
14. Benutzten Sie die Maschine niemals mit beschädigten oder ohne Schutzeinrichtungen, z.B. ohne Prallbleche und/oder Fangeinrichtung.
15. Beim Starten des Motors darf der Vertikutierer nicht angehoben werden.
16. Führer Sie niemals Höhe de oder Füsse an oder unter sich drehende Teile. Halten Sie sich immer entfert von der Auswurföffnung auf.
17. Wenn Sie am Hang vertikutieren, muss der Rasen quer zum Hang vertikutiert werden.
18. Verwenden Sie den Vertikutierer nicht bei Steigungen über 15% .
19. Bevor Sie den Vertikutierer zum Transport anheiten, muss der Motor abgeschelt, Netzkabel abgesteckt und der Stillstand der Messerwalze abgewartet werden.
20. Achten Sie darauf, dass sich während des Betriebs keine Personen, sondern Kinder und Tiere in der unmittelbaren Nähe des

Vertikutierers aufhalten. Sorgen Sie dazu, dass ein Sicherheitsabstand von 10 Metern eingehalten wird.

1. Bewahren Sie den Vertikutierer an einem trockenen und für Kinder unzugänglichen Ort auf.
2. Reparaturen an den elektrischen Teilen des Vertikutierers dürfen nur durch einen Elektro-Fachmann durchgeführt werden.
3. Die verwendeten Anschlussleitungen * dürfen nicht leichter als leichte Gummischlauchleitungen H07RN-F nach DIN 57 282/VDE 0282 sein und mindestens einen Querschnitt von 1,5mm^2 aufweisen. Die Kupplung muss spritzwassergeschützt sein. Die Anschlussleitung muss durch die Zugentlastung gefuhrt und an die Schalter-Steckerkombination angesteckt werden. Prufen Sie vor Gebrauch die Leitung auf Beschädigungen und Alterung. Vertikutieren Sie niemals mit nicht einwandfrei den Leitungen. Wir die Leitung beim Vertikutieren beschädigt,(sofort Netzsteckerziehen und dann erst den Schaden überprüfen.
4. Beim Starten des Motors darf der Vertikutierer nicht gekippt werden, es sein dann, der Vertikutierer muss bei dem Vorgang angehoben werden. In thisem Fall kappen Sieihn nur soweit, wie es unbedingt erforderlich ist, und haben Sie nur die vom Benutzer abgewandte Seite hoch.
5. Sorgen Sie davon, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.
6. Wenn ein Fremdkörper getroffen wurde, suchen Sie nach Beschädigungen am Vertikutierer und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Vertikutierer arbeiten.
7. Der Vertikutiererarf nicht dem Regen ausgesetzt werden.Der Rasenfarndichtnass oder sehr feucht sein.
8. Achten Sie während der Arbeit immer auf einen sicheren Stand.

1. Fuhren Sie die Maschine nur im Schritttempo.
2. Seien Sie besonderss vorsichtig, wenn Sie die Fahrrichtung am Hangändern.
3. Seien Sie besonderss vorsichtig, wenn Sie den Vertikutierer umkehren oderihn zu sich heranziehen.
4. Halten Sie den Vertikutierer an, wenn er zum Transport über andere Flächen als Gras angehoben werden muss und wenn er von und zu der luftenden Fläche bewegt werden muss.
5. Starten oder betätigten Sie den Anlasssschalter mit Vorsicht entspruchend den Herstelleranweisungen. Achten Sie auf ausreichenden Abstand der Fußzur Messerwalze.
6. Heben Sie oder tragen Sie den Vertikutierer nie mit laufenden Motor.
7. Vor dem Verlassen des Gerätes ist der Motor stillzusetzen, ausserdem ist der Netzstecker zuziehen.
8. Lassen Sie den Motor abkühlen, bevor Sie die Maschine in geschlossenen Räumen abstellen.
9. Vor dem Einstellen oder Säubern des Vertikutierers oder vor dem Prüfen, ob die Netzanschlussleitung verschlungen oder beschädigt ist, den Vertikutierer ausschalten und den Netz-steckerziehen.
10. Kupplungssteckdosen an Anschluss-elementen müssen aus Gummi, Weich-PVC oder anderen thermoplastischem Material der gleichen Festigkeit sein oder mit diesen Material überzogen sein.
11. Achten Sie darauf, dass Sie Bahnen vermeiden, welche die freiie Bewegung des Verlägerungskabels behindern konnten.

12. Stellen Sie den Motor ab undziehen sie den Netzstecker ab:

13. bevor Sie Blockierungen offen oder Verstopfungen beseitigen.

14. bevor Sie das Gerät reinigen, überprüfen oder Arbeiten an dem Gerät durchführren.

15. nach Auffahren auf ein Hindernis

16. Falls das Gerät anfängt, ungewöhnlich zu vibrieren, ist eine sofortige Überprüfung erforderlich.

17. Um Brandgefahr zu vermeiden, halten Sieden Motor frei von Gras, Blättern und Moos.

18. Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile.
19. Wenn die Verbindungsleitung des Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnliche qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
20. Sicherheitseinrichtungen dürfen nicht entfernt oder überbrücken werden.
21. Prufen Sie regelmäßig die Fangeinrichtung auf Verschleib oder beschädigte Teile.

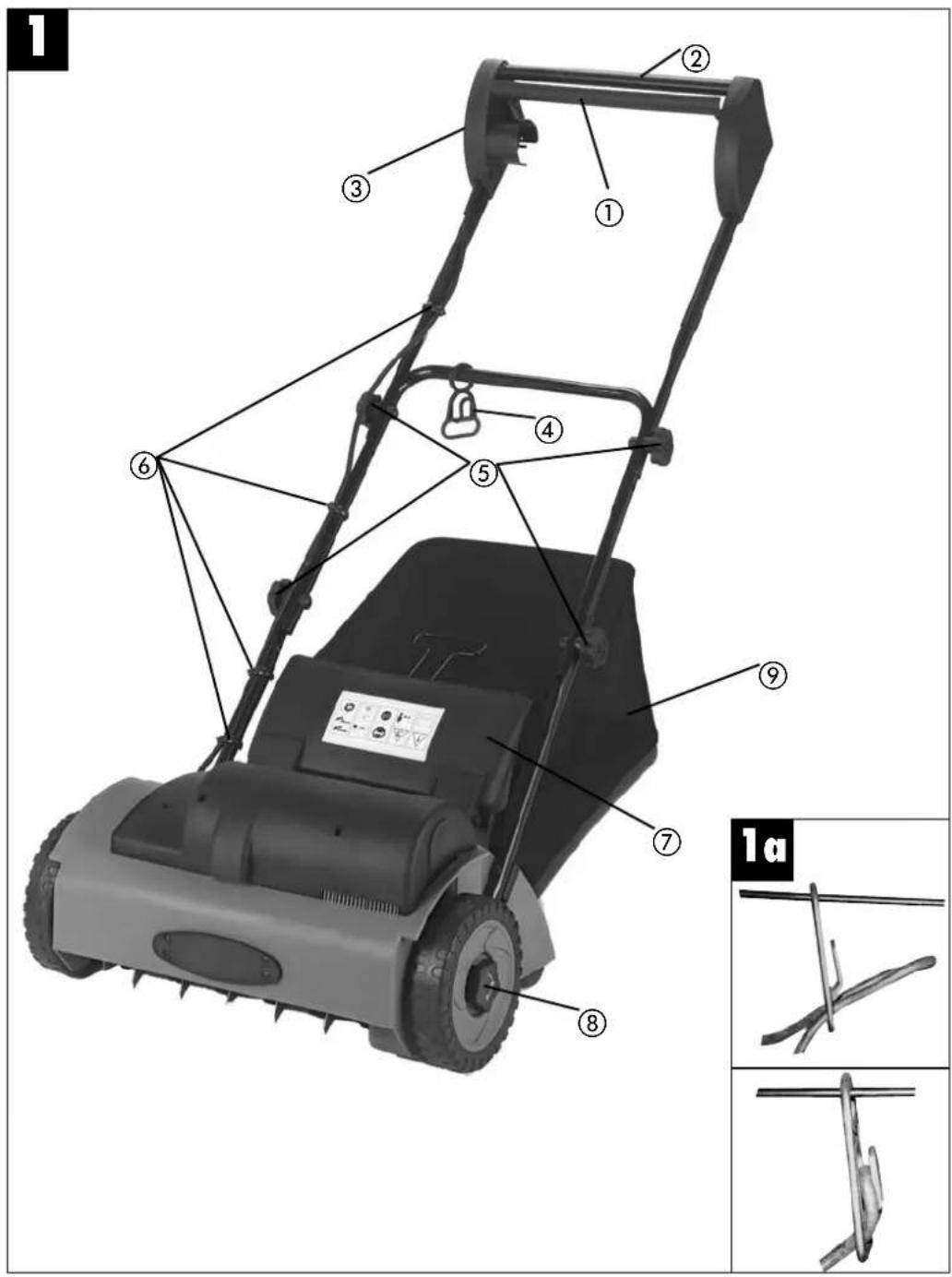

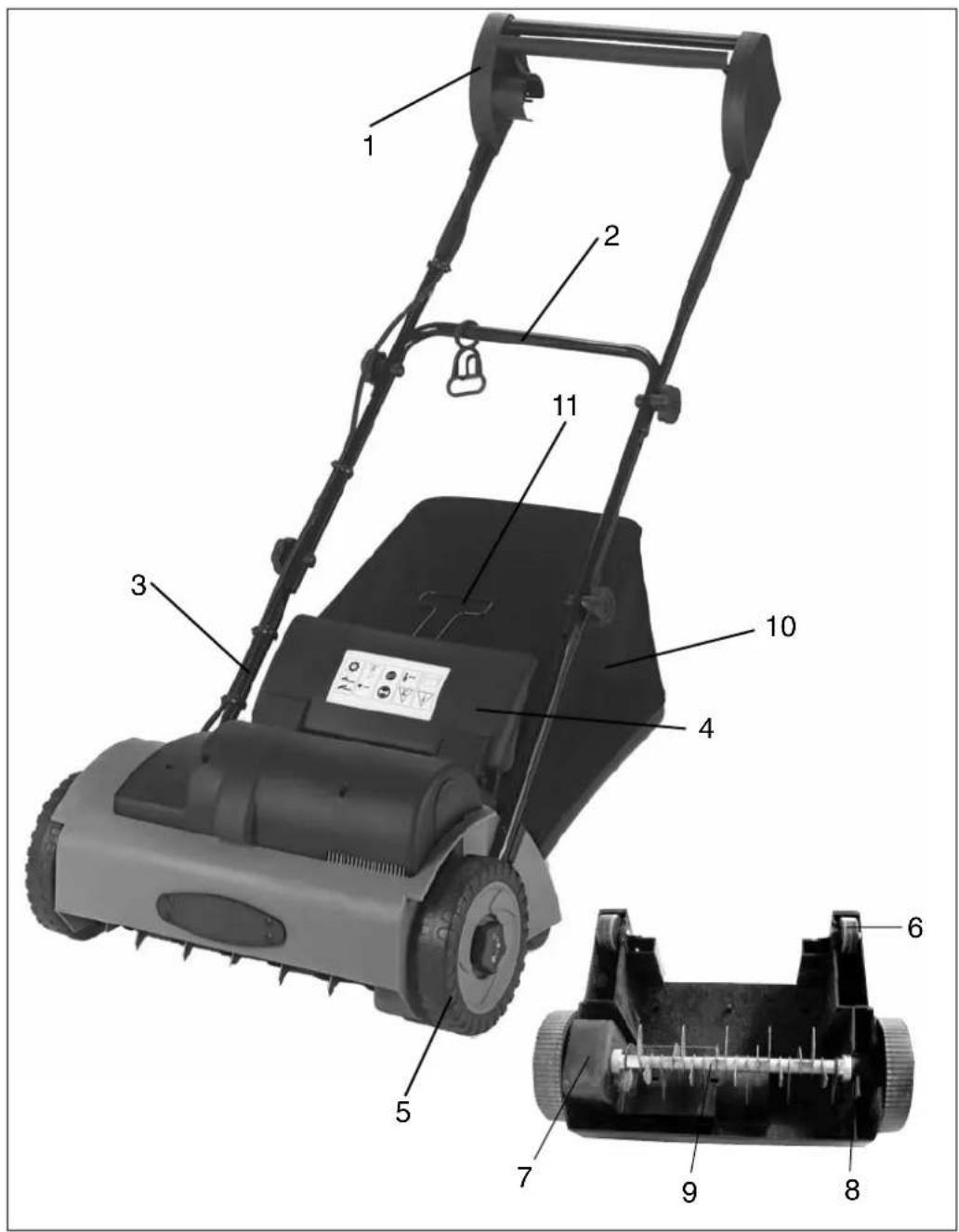

2. Aufbauübersicht (siehe Abb. 1)

1. Ein/Aus-Schalthebel
2. Schubbügel
3. Schalter-Stecker-Kombination
4. Kabelzugentlastung
5. Sterngriff
6. Kabelhalter
7. Auswurfklappe
8. Radkappe mit Tiefenverstellung
9. Fangsack

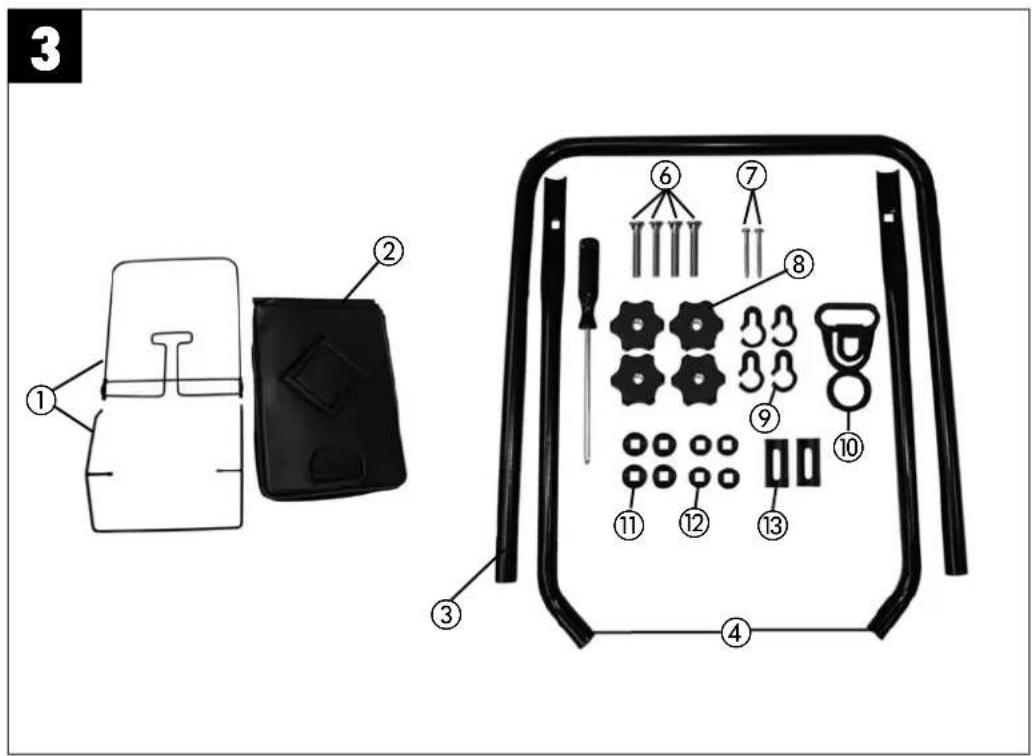

3. Lieferumfang (siehe Abb. 3)

1. Fangsackrahmen
2. Fangsack
3. Unterer Schubbugel
4. Befestigungsrohre
5. Kreuzschlitz-Schraubendreher
6. Flachrundschrauben
7. Kreuzschlitzschrauben
8. Sterngriffe
9. Kabelhalter
10. Kabelzugentlastung
11. Kunststoffführungsteile (C)
12. Kunststoffführungsteile (B)
13. Antivibrationsgummi

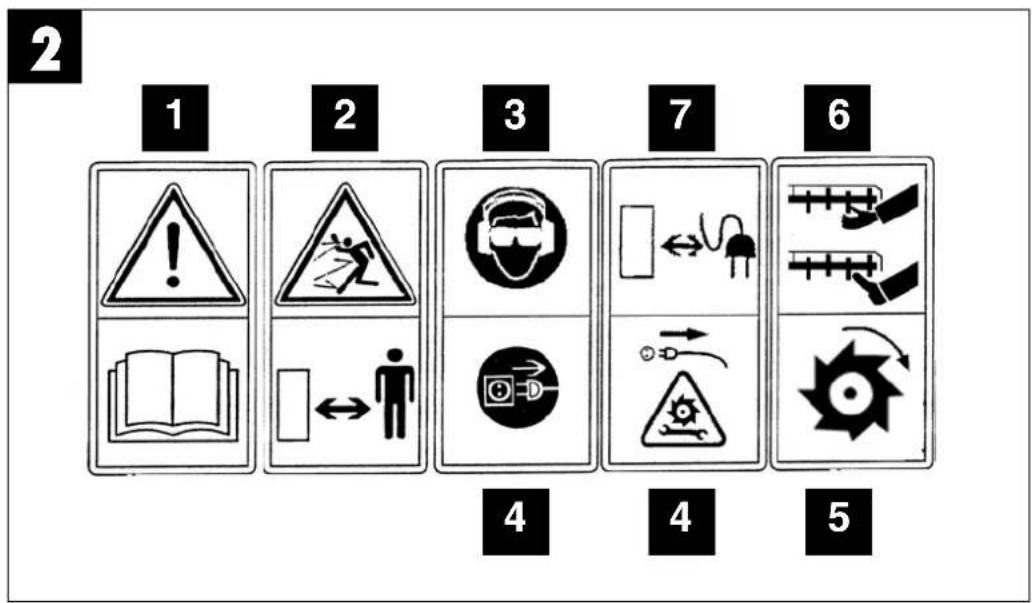

4. Beschreibung der Hinweis-Logos (siehe Abb. 2)

1=Achtung!
Vor Inbetriebnahme Gebrauchsanweisung lesen.
2= Dritte Personen (oder Tiere) aus dem Gefahrenbereich fernhalten.
3= Gehor- und Augenschutz tragen.
4= Vor den Arbeitsen an der Messerwalze den Netzsteckerziehen.
5= Rotierende Messerwalze
6= Scharfe Arbeitswerkzeuge-Schneiden Si
sich nicht die Finger und Zehen
7=Netzkabel von der Maschine fernhalten. Ein Zerstoren des Netzkabels durch die rotierende Messerwalze soll dadurch verhindert werden.

5. Ordnungsgemäßer Gebrauch

Stromanschluss

Der Vertikutierer kann an jeder Lichtsteckdose (mit 230 Volt Wechselstrom) angeschlossen werden. Es ist jedoch nur eine Schuko-Steckdose zulässig, zu denen Absicherung ein Leitungs-Schutzschalter für 16A vorzusehen ist. Ausserdem solle ein 30mA-Fehlerstrom-schutzschaltervorhanden sein!

Geräteanschlussleitung

Verwenden Sieitteur Gerateanschlussleitungen, welche nicht beschadigt sind. Die Gerateanschlussleitung darft nicht beliebig lang sein (max. 50m )da sonst die Leistung des Elektromotors vermindert wird.Die Gerateanschlussleitung muss einen Querschnitt von 3× 1,5mm^2 haben.An Gerateanschlussleitungen von Vertikutierern entstehen besonderss hauig Isolationsschaden. Ursachen hierfür sind u.a.:

Rissstellen durch Überfahren der Leitung
- Quetschstellen, wenn die Geräteanschlussleitung unter Turen und Fenster geführt wird
- Risse durch Alterung der Isolation

• Knickstellen durch unsachgemäßte Befestigung oder Führung der Geräteanschlussleitung

Solche schadhaften Geräteanschlussleitungen werden verwendet, obwohl sie aufgrund der Isolationsschäden lebensgefährlich sind. Kabel, Stecker und Kupplungsdosen sollen den nachfolgend aufgelisteten Bedingungen genugen. Geräteanschlussleitungen zum Anschluss von Vertikutierern müssen Gummisolierungen haben.

Die Geräteanschlussleitungen müssen mindestens vom Typ H05RN-F und 3-adrig sein. Ein Aufdruck der Typenbezeichnung auf der Geräteanschlussleitung ist vorgeschrieben. Kaufen Sie nur Geräteanschlussleitungen mit Kennzeichnung! Die Stecker und Kupplungs-dosen an Geräteanschlussleitungen müssen aus Gummi bestehen und spritzwassergeschützt sein. Die Geräteanschlussleitungen)dürfen nicht beliebig lang sein. Längere Geräteanschlussleitungen erfordern größere Leiterquerschnitte.

Geräteanschlussleitungen und Verbindungsleitungen müssen regelmäßig auf Schäden geprüft werden. Achten Sie darauf, dass die Leitungen bei der Prüfung stromlos sind. Wickeln Sie die Geräteanschlussleitung ganz ab. Überprüfen Sie auch die Geräteanschlussleitungseinführungen, an Steckern und Kupplungsdosen, auf Knickstellen.

Der Vertikutierer ist für die private Benutzung im Haus- und Hobbygarten geeignet.

Als Vertikutierer für den privaten Haus- und Hobbygarten werden solche angesehen, deren jährliche Benutzung in der Regel 10 Stunden nicht übersteigen und die vorwiegend für die Pflege von Gras- oder Rasenflächen verwendet werden, nicht jedoch in öffentlichen Anlagen, Parks, Sportstätten sowie nicht in der Land- und Forstwirtschaft.

Die Einhaltung der vom Hersteller beigefugen Gebrauchsanweisung ist Voraussetzung fur den ordnungsgemassen Gebrauch des

Vertikutierens. Die Gebrauchsanweisung enthalt auch die Betriebs-, Wartungs- und Instandhaltungsbedingungen.

Achtung! Wegen körperlicher Gefährung des Benutzersarf der Vertikutierer nicht eingesetzt werden als Häcksler zum Zerkleinern von Ast- und Heckenabschnitten. Ferner dar der Vertikutierer nicht verwendet werden als Motorhackle und zum Einebren von Bodenerhebungen, wie z.B. Maulwurfshugel.

Aus Sicherheitsgründen darf der Vertikutierer nicht verwendet werden als Antriebsaggregat für andere Arbeitswerkzeuge und Werkzeugsätze jeglicher Art.

6. Zusammenbau des Vertikutierers

Der Vertikutierer ist bei Auslieferung demontiert.

Der komplette Schubbugel muss vor dem Gebrauch des Vertikutierers montiert werden. Folgen Sie der Gebrauchsanweisung Schritt für Schritt und orientieren Sie sich an den Bildern, damit der Zusammenbau für Sie einfach wird.

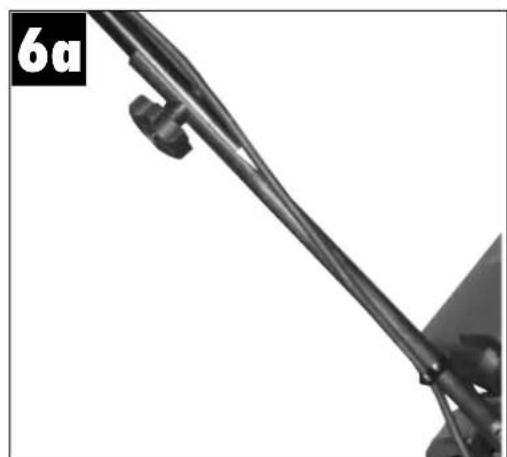

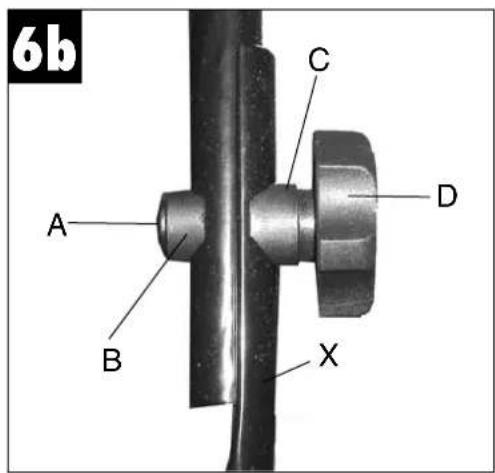

Montage des unteren Schubbugels (siehe Bilder 5,6 a/b und 7)

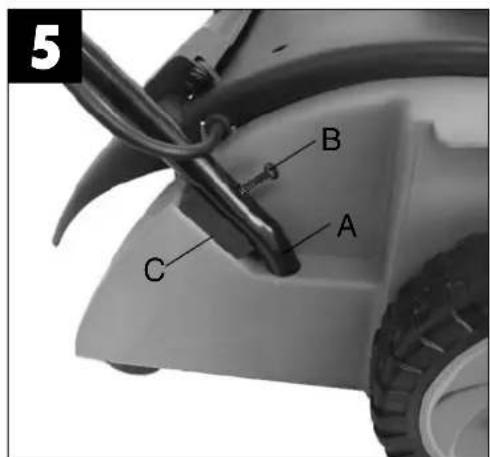

Abgewinkelte Befestigungsröhre (Bild 5 Pos. A) in die Gehauselöcher stecken. Antivibrationsgummi (Bild 5 Pos. C) zwischen Gehäuse und Befestigungsröhren! Beite darauf auf achten, dass die Wölbung des Rohres die Außenseite ist (Bild 6b).

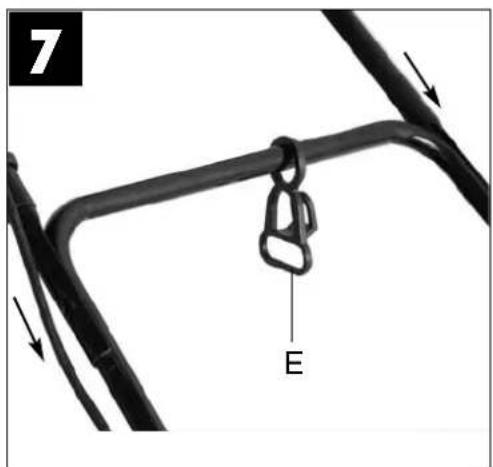

Anschliessend die Kabelzugentlastung (Bild 7 Pos. E) auf den unteren Schubbugel stecken (Bild 7).
Nun wird der untere Schubbügel auf die Befestigungsröhre gesteckt (Bild 6a).
Mit den beiliegenden Flachrundschrauben (A) und Sterngriffen (D) zusammen schrauben. Die Kunststoffführungsteile (Bild 6b Pos. B+C) nicht vergessen!
Achtung: Die Sterngriffe müssen auBen

montiert sein (Bild 1 Pos. 5)!

Nun konnen die beiden Befestigungsrohre (Bild 5 Pos. A) mit beiliegenden Schrauben (B) am Gehäuse festgeschraubt werden (Bild 5).

Montage des oberen Schubbugels (Bild 7/8)

• Oberen Schubbugel (Bild 7) so positionieren, dass die LÖcher des oberen Schubbugels mit den LÖchern des unteren Schubbugels übereinstimmen.
  Achtung! Es besteht die Möglichkeit, den oberen Schubbugel in zwei verschiedene Höhen zu montieren (siehe Bild 8 Pos. E).
  Beiliegende Kunststoffführungsteile (B) auf die Flachrundschrauben (A) stecken und anschließend voninnen durch die Bohrung der Holme stecken.
  Beiliegende Kunststoffführungsteile (C) mit der Abrundung zum Rohr auf die Flachrundschauben (A) stecken.
  Mit beiliegenden Sterngriffen (D) beiden Schubbügel zusammen.

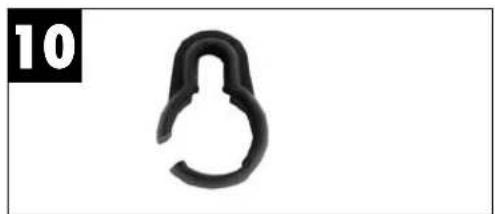

  Mit den Kabelhaltern (Bild 10) das Netzkabel aussen an den Rohren der Schubbugel befestigen (Bild 1 / Pos. 6), so dass das Offnen und Schliessen der Auswurfklappe (Bild 1 / Pos. 7) gewährleistet ist.

Achtung!

Bitte achten Sie darauf, dass sich die Auswurfklappe bereits öffnen und schliessen{lss!

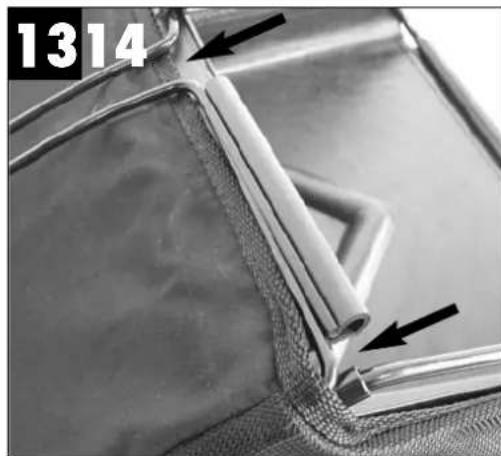

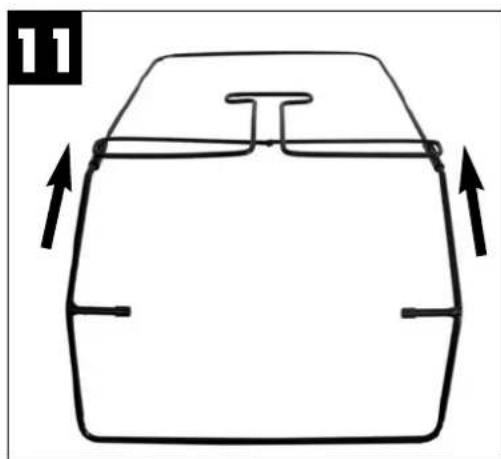

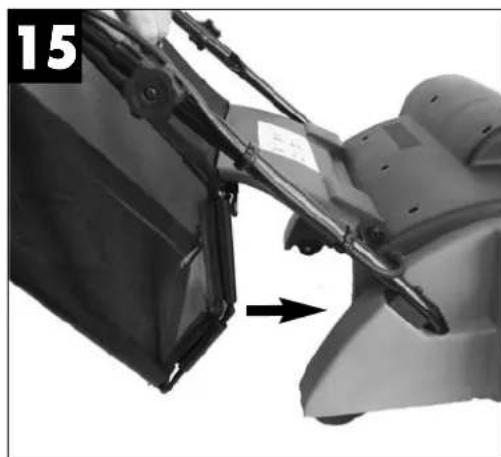

Montage des Fangsackes (Abb. 11-15):

• Stecken Sie den kleinen Rahmen von vorne in den grossen Rahmen (Bild 11).

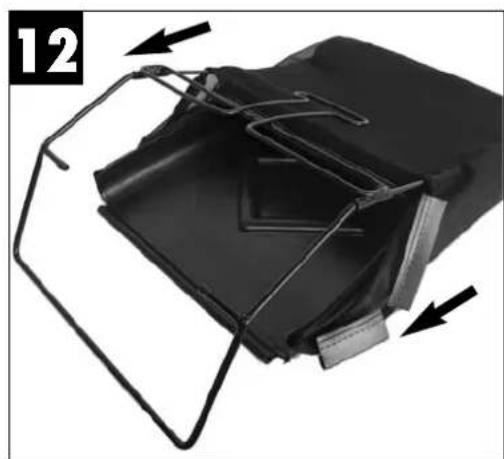

  Stulpen Sie den Fangsack über das Bügelgestell (Bild 12). Der Fangsack muss wie im Bild 13 und 14 gezeigt am Bügelgestell befestigt werden. Zum Einhängen des Fangsackes muss der Motor abgeschaltet werden und die Messerwalzearf such nicht drehen.
  Auswurfklappe (Bild 1/Pos.7) mit einer Hand anheben. Mit der anderen Hand den Fangsack am Handgriff halten und von oben einhängen (Bild 15).

7. Einstellung der Vertikutiertiefe

Achtung: Vor Verstellung der Vertikutiertiefe Gerät abschalten, Netzkabel abziehen und Motor auslaufen halten.

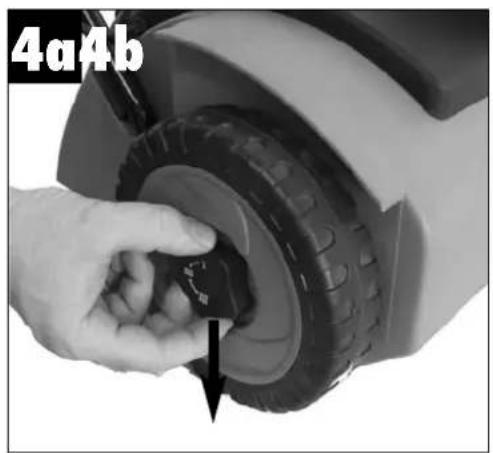

Die Vertikutiertiefe wird durch die Festlegung der Positionen der Radkappe fixiert. Durch Anziehen und Drehen der Radkappe konnen 3 Stufen eingestellt werden (Bild 4a)
- In der Mitte der Radkappen sind die Zahlen I, II, und III" eingepragt
- Steht die Zahl „III“ oben, ist die Hochstellung fixiert (Bild 4b). Messer befinden sich ca. 1 mm über dem Boden. Die Stufe III wird zum Transport des Vertikutierers eingestellt.

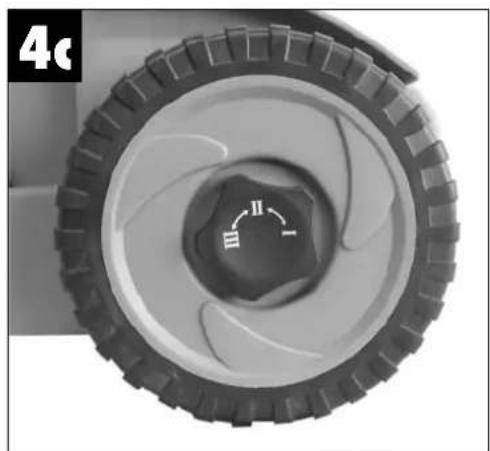

- Steht die Zahl „II“ oben, ist die Mittelstellung fixiert (Bild 4c), Die Vertikutiertiefe ist ca. 4 mm.
- Steht die Zahl „I" oben ist die tiefste Stellung eingestellt (Bild 4d). Die Vertikutiertiefe ist ca. 7mm

Achtung:

Die Radkappen müssen immer gaz einrasten!

Immer auf gleiche Einstellung auf beiden Seiten achten.

Am Anfang ist die Höhenstufe „II“ wahlen.

Nach Abnutzung der Vertikutiermesser

kann die Stufe „III“ verwendet werden.

8. Inbetriebnahme

Schlieben Sie die Geräteanschlussleitung an die Schalter-Steckerkombination (Bild1 / Pos.3) an und sichern Sie die Anschlussleitung mit der Zugentlastung (Bild 1a/Pos.4).

Achtung!

Um ein ungewolltes Einsatzen des Vertikutierers zu verhindern, ist die Schalter-Stecker-Kombination mit einem Zweipunktschalter (Bild 9 / Pos. 1) ausgestellt.

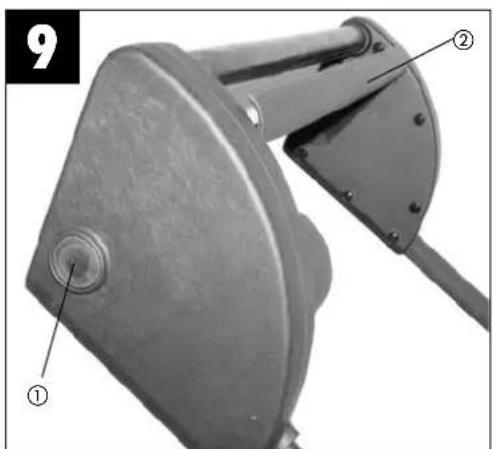

Einschalten (Bild 9):

Einschalsperre (1) drucken und gleichzeitig

Schalthebel (2) ziehen. AnschlieBend
Einschalsperre loslassen.

Ausschalten (Bild 9):

Schalthebel (2) loslassen.

Fuhren Sie diesen Vorgang einzelne Male durch, damit Sie sichere sind, dass ihr Gerät korrekt Funktioniert. Nicht auf hartem Untergrund starten.

Bevor Sie Reparatur oder Wartungsarbeiten am Gerat vormehmen, müssen Sie sich vergewissem, dass sich die Messerwalze nicht dreht und das Gerat vom Netz getrennt ist.

Achtung! Offnen Sie die Auswurfklappe nie, wenn der Motor noch lauft. Umlaufende Messerwalze kann zu Verletzungen führen.

Befestigen Sie die Auswurfklappe immer sorgfältig. Sie wird durch die Zug feder in die „Zu“-Position zurückgeklappt!

Der durch die Führungsholme gegebene Sicherheitsabstand zwischen Gehäuse und Benutzer ist stets einzuhalten. Beim Vertikutieren und Fahrrichtungsänderungen an Böschungen und Hängen ist besondere Vorsicht geboten. Achten Sie auf einen sicheren Stand, tragen Sie Schuhe mit rutschfesten, griffigen Sohlen und lange Hosen. Vertikutieren Sie immer quer zum Hang.

Hange über 15 Grad Schräge dürfen mit dem Vertikutierer aus Sicherheitsgründen nicht vertikutiert werden.

Üben Sie besondere Vorsicht beim Rückwärtsbewegen und beim Ziehen des Vertikutierers, Stolpergefahr!

9. Hinweise zum richtigen Vertikutieren

Beim Vertikutieren wird eine überlappende Arbeitsweise empfohlen.

Beim Starten des Vertikutierers darauf auf achten, dass das Gerät auf ebenen Untergrund und nicht in hohem Gras stehen.

Zur Erzielung eines sauberen Vertikutierbildes den Vertikutierer in möglichst geraden Bahnen führen. Dabei sollen sich diese Bahnen immer um eine Zentimeter überlappen, damit keine Streifen übrig bleiben.

Wie oft vertikutiert werden soll, hängt grundsatzlich vom Graswuchs des Rasens und der Härte des Bodens ab.

Die Unterseite des Vertikutierergehauses sauber halten und Erd- und Grasablagerungenunbedingt entfern. Ablagerungenerschweren den Startvorgang und beeinträchtigen die Vertikutierqualität.

An Hangen ist die Vertikutierbahn quer zum Hang zu legen.

Bevor irgendwelche Kontrollen der Messerwalze durchgefuhrt werden, Motor abstellen. Denken Sie daran, dass sich die Messerwalze nach dem Ausschalten des Motors noch einige Sekunden weiterdreht. Versuchen Sie nie die Messerwalze zu stoppen.

Falls die in Bewegung befindliche Messerwalze auf einen Gegenstand schlągt, den Vertiku-tierer abschalten und warten bis die Messer-walze vollkommen still steht. Kontrollieren Sie anschließend den Zustand der Messerwalze. Falls diese beschädigt ist, muss sie aus-gewechselt werden.

Legen Sie die verwendete Geräteanschlussleitung schleifenormig vor der verwendenten Steckdose auf die Erde.

Vertikutieren Sie von der Steckdose bzw. vom Kabel weg und achten Sie darauf, dass die Geräteanschlussleitung immer im vertikutierten Rasen liegt, damit die Geräteanschlussleitung nicht vom Vertikutierer überfahren wird.

10. Entleeren des Fangsackes

Sobald während des Vertikutierens Grasreste liegenbleiben, muss der Fangsack entleert werden.

Achtung! Vor dem Abnehmer des Fangsackes den Motor abschalten und den Stillstand der Messerwalze abwarten!

Zum Aushängen des Fangsackes Auswurfklappe mit einer Hand anheben und mit der anderen Hand Fangsack entnehmer.

11. Wartung und Pflege

Wartungs- und Reinigungsrarbeiten am Vertikutierer sowie das Abnehmer der Schutz-einrichtungen)durenur bei stillgesettem Motor und gezogener Netzleitung vorgenommen werden.

Eine abgenutzte oder beschädigte Messerwalze sollte man vom autorisierten Fachmann austauschen lessen (siehe Adresse auf der Garantieurkunde).

Der Vertikutiererarf nicht mit flieBendem Wasser,insbesondere unter Hochdruck, gereinigt werden.

Sorgen Sie damit, dass alle Befestigungselemente (Schrauben, Mutter usw.) stets fest angezogen sind, so dass Sie mit dem Vertikutierer sicheren arbeiten konnen.

Lagern Sie ihren Vertikutierer in einem trockenen Raum. Für eine lange Lebensdauer sollenn alle Schraubteile sowie die Räder und Achsen gereinigt und anschließend geölten.

Die regelmässige Pflege des Vertikutierers sichert nicht nur eine lange Zeit seiner Haltbarkeit und Leistungsfähigkeit, sondernträgt auch zu einem sorgfälligen und einfachen Vertikutieren Ihres Rasens bei. Säubern Sie den Vertikutierer möglichst mit Bürste oder Lappen. Verwenden Sie keine Lösungsmittel um den Schmutz zu beseitigen.

Zum Saisonende führen Sie eine allgemeine Kontrolle des Vertikutierers durch und entfernen alle angesammelten Rückstände.

Vor jedem Saisonstart den Zustand des Vertikutierers unbedingt überprüfen. Wenden Sie sich bei Reparaturen an unsere Kundendienstelle (siehe Adresse auf der Garantieurkunde).

12. Auswechseln von Messerwalze und Zahnriemen

Aus Sicherheitsgründen empfehlen wir, den Austausch von Messerwalze und Zahnriemen von einem autorisierten Fachmann vornehmen zu halten (siehe Adresse auf der Garantieurkunde). Achtung! Arbeits - Handschuhe/TRagen! Es durren nur Original-Ersatzteile verwendet werden, da andernfalls Funktionen und Sicherheit unter Umständen nicht gewährleistet sind.

13. Ersatzteilbestellung

Bei Ersatzteilbestellung sollenen folgende

Angaben gemacht werden:

• Typ des Gerätes
  Art.-Nr. des Gerätes
  -1.-Nr.: des Gerätes
  Ersatzteil-Nummer des erforderlichen Ersatzteiles

Aktuelle Preisere und Info finden Sie unter www.isc-gmbh.info

14. Technische Daten

Netzspannung: 230V ~ 50Hz

Leistungsaufnahme: 1200 W

Arbeitsbreite: 33 cm

Anzahl der Messer: 20 Stück

Tiefenverstellung: 3-fach

Schalldruckpegel LPA: 84,5 dB(A)

Schalleistungspegel LWA: 96 dB(A)

Vibration am Holm ≤ 2,5 m/s

15. Entsorgung

Achtung!

Der Vertikutierer und dessen Zubehör bestehen aus verschiedenem Material, wie z.B. Metall und Kunststoffe.
Führten Sie defekte Bauteile der Sondermüllentsorgung zu.
Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

16. Fehlersuchplan

Fehler Mögliche Ursachen Beseitigung
Motor lauft nicht an a)	Kein Strom im Stecker	a) Leitung und Sicherung überprüfen
	b) Kabel defect	b) überprüfen
	c) Schalter Stecker	c) durch Kundendienstwerkstatt
	Kombination defect	d) durch Kundendienstwerkstatt
	d) Anschlüsse am Motor oder Kondensator gelöst	e) Eventuell Vertikutiertiefe andereh
	e) Vertikutiergehäuse verstopft	Gehäuse reinigen, damit die Messerwalze frei lauft
Motorleistung{lösst nach	a) Zu harter Boden	a) Vertikutiertiefe korrigieren
	b) Vertikutierergehäuse verstopft	b) Gehäuse reinigen
	c) Messer stark abgenutzt	c) Messerwalze auswechseln (durch Kundendienstwerkstatt)
Unsauber vertikutiert a	Messer abgenutzt	a) Messerwalze auswechseln (durch Kundendienstwerkstatt)
	b) Falsche Vertikutiertiefe	b) Vertikutiertiefe korrigieren
Messerwalze dreht sich nicht	a) Zahnriemen defekt a) Zahnriemen	auswechseln (durch Kundendienstwerkstatt

Wichtiger Hinweis!

Um den Motor zu schützen, ist dieser mit einem Thermoschalter ausgestattet, der bei Überlastung abschaltet und nach einer kurzen Abkuhlphase wieder automatisch einschaltet!

1. Ersatzteilliste TCVK 1202 Art.-Nr.: 34.204.46, I.-Nr.: 01015

Pos.	Beschreibung Ersatzteiln.r.
01	Schalter komplett mit Kabel und Schubbügel-Oberteil 34.204	41.01.001
02	Schubbügel Untervereil 34.204.41.01.002
03	Befestigungssrohr abgewinkelt 34.204.41.01.003
04	Auswurfklappe 34.204.41.01.004
05	Rad komplett mit Tiefenverstellung 34.204.41.01.005
06	Rolle mit Halterung 34.204.41.01.006
07	Radhalterung links 34.204.41.01.007
08	Radhalterung rechts 34.204.41.01.008
09	Messerwalze 34.055.53
10	Fangsack 34.204.41.01.010
11	Fangsackrahmen 34.204.41.01.011
o.B.	Montagebeutel Schubbügel+Kabelzugentlastung	34.204.41.01.012
o.B.	Zahnriemen	34.204.41.01.013

1. Ersatzteilzeichnung TCVK 1202 Art.-Nr.: 34.204.46, I.-Nr.: 01015

Table des matieres

14. Technische gegevens

Netspanning: 230V 50Hz

Konformitätserklarung

D erklart folgende Konformitat gemaEU-Richtlinie
undnormenforAukelide declares conformity v
and standards marked below for the article claire la conformite suivant selon la
F directive CE et les normes concernant l'article
NL verkaart de volgende conformiteit in overeenstemming met de EU-richtlijn en normen voor het artikel
E declara lasumaiente conformidad a tenor de la directiva y normas de la UE para el articulo declara a secuilla conformidad de asco.
P declara a segunde conformidade de acido com a direactiva CE e nomras para o artigo.
s
ilmoittaa seuraavaa Europan unionin direktiivien ja normien mukaista yhdennukaisuuttua tuotteelle
N erklær herved folgende samsvar med EUdirektiv og standarder for artickel
RUS 3aHbHETe oCBtETBmTOBaPa CnEduoUMDnepkTbMaH nHopMa EC
HR Izjavlje sijećću uskladjenost s odredbama i norma EU z artiki.
ro declara urmatoarea conformitate cu linia directoare CE si normele valabile pentru articolul.

URUN ILE ilgili olarak AB Yonetmelikleri ve Normlari geregince asagidaki uygunluk acikla masini sunar.
δNλωενι Μγι καόουδη αύμρνοία μόρονα με Μγι ΜΟγία EE και τροπυτοῦ το προίδι
dichiara la segunte conformita secondo la direttiva UE e le norme per l'articolo
@ attesterer folgende overensstemmelse i henhold til EU-direktiv og standarder for produit
prohlasute nasledujic shodu podle smernice EU a norem pro vyrobek.
a kōvetkezō konformitast jalenti ki a termékekre vonatkozo EU-irányvonalak és normák szerint
pojasnjuje sledeco skladnost po smernici EU in normah za artikel.
deklaruje zgodnosc wymienionego ponizej artykulu z nastepujacym normami na podstawe dyrektwy WE.
výdáva nasledujúce prehlasenz o zhode podla smernice EU a noriem pre výrobok.
vydáva nasledujúce prehlasenz o zhode podfa smernice EU a noriem pre výrobok.

Vertikutierer TCVK 1202

98/37/EG

87/404/EWG

73/23/EWG_93/68/EEC

R&TTED1999/5/EG

97/23/EG

X 2000/14/EG: gemessener Schalleitungspegel LwA = 92.9 dB garantieter Schalleitungspegel LwA = 96 dB

89/336/EWG_93/68/EEC

□95/54/EG:

90/396/EWG

2002/88/EG:

89/686/EWG

EN 60335-1; prEN 60335-2-92; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 13684; KBV V

Landau/Isar, den 22.07.2005

Art.-Nr.:34.204.46 I-Nr.:01015 Archivierung:3420433-49-4175500

GARANTIEURKUNDE

Wir gewahren Ihnen Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beträgt drei Jahre und beginn am Tag des Kaufs.itte bewahren sie den Kassenbon als Nachweis für den Kauf auf. Innerhalb der Garantiezeit beseitig wir alle Funktionsehler am Gerat, die nachweisbar auf mangelhafte Ausführung oder Materialiefher zurückzuführn sind. Die dazu besteht den Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Während der Garantiezeit konnen defekte Geräte unfrei an u. a. Serviceadresse gesand werden. Sie erhalten dann ein neues oder repariertes Gerät kosten zurück.

Nach Ablauf der Garantiezeit haben Sie ebenfls die Mochigkeit, das defekte Gerat zwecks Reparatur an die u. a. Adresse zu senden.

Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Ohre gesetzlichen Rechte werden durch diese Garantie nicht eingeschrankt.

Ausschluß: Die Garantie bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden sind. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden.

Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlangert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bereits an:

Service Aldi Belgie

Technischer Kundendienst:

Telefon [phone]

Telefax 0049 180-5 835 830

Service- und Infoserver: http://www.isc-gmbh.info

GARANTIE

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführrt werden.

Recycling-Alternative zur Rücksendeufforderung:

Der Eigentümer des Elektrogerätes ist alternatively anstelle Rücksendsung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetzes durchfuhlrt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervleistung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig.
