BEDIENUNGSANLEITUNG TCVK 1201 TOP CRAFT

Art.-Nr.: 34.204.37 I.-Nr.: 01014

TCVK 1201

Inhaltsverzeichnis

1. Allgemeine Sicherheitsvorschriften
2. Aufbauübersicht (siehe Abb.1)
3. Beschreibung der Hinweis-Logos (siehe Abb. 2)1
4. Ordnungsgemäßer Gebrauch
5. Zusammenbau des Vertikutierers
6. Einstellung der Vertikutiertiefe
7. Inbetriebnahme
8. Hinweise zum richtigen Vertikutieren
9. Entleeren des Fangsackes
10. Wartung und Pflege
11. Austausch von Messerwalze und Zahnriemen
12. Ersatzteilbestellung
13. Technische Daten
14. Entsorgung
15. Fehlersuchplan
16. Ersatzteilliste
17. Ersatzteilzeichnung
18. EG-Konformitätserklarung
19. Garantie-Urkunde

Table des matieres

Bevor Sie mit diesen Elektrovertikutierer arbeiten, lessen Sie die nachstehenden Sicherheitsvorschriften und die Bedienungsanleitung aufmerksam durch.

Bewahren Sie die Bedienungsanleitung immer gut auf!

Machen Sie sich mit den Stellteilen und dem richtigen Gebrauch der Maschine vertraut.

Der unsachgemäße Gebrauch des Elektrovertiku-tierer kann zu schweren Verletzungen führen.

Dieser Elektrovertikutierer ist nur zum Vertikutieren des Rasens bestimmt.

1. Allgemeine Sicherheitsvorschriften

1. Erlauben Sie niemals Kindern oder Personen, die die Gebrauchsanweisung nicht kennen, den Vertikutierer zu benuten. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.
2. Vor allen Kontroll-, Wartungs- und Instandsetzungsarbeitien ist das Netzkabel abzustecken.
3. Im Arbeitsbereich des Vertikutierers ist der Benutzer für Schäden gegenüber Dritten verantwortlich, die durch die Benutzung des Vertikutierers verursacht wurden.
4. Arbeitsen Sie nur bei gute Lichtverhältnissen oder sorgen Sie für eine entsprechende künstliche Beleuchtung.
5. Überprüfen Sie immer das Gerät auf irgendwelle Anzeichen von Beschädigungen.
6. Überzeugen Sie sich davon, dass alle Schutzvortrichtungen montiert sind und einwandfrei Funktionieren.
7. Verwenden Sie das Gerät nie, wenn Sie mäde sind.
8. Stellen Sie den Motor ab undziehen Sie den Netzstecker,bevor Sie den Vertikutierer uberprüfen, reinigen, warten oder Arbeiten an ihmdurchfahren und wenn ein Fremdkörper getroffen wurde.
9. Vor dem Gebrauch ist immer durch Sichtkontrolle zu prufen, ob die Messerwalze abgenutzt oder beschädigt ist.
10. Bei der Montage oder Demontage der Messerwalze müssen die Anweisungen befolgrt werden.
11. Überprüfen Sie das Gelände, auf dem der Vertikutierer eingesetzt wird und entfernen Sie alle Gegenstände die erfasst und weggeschleudert werden können. Vor der Benutzung sollen Fremdkörper vom Rasen entwickert werden, während der Benutzung ist auf Fremdkörper zu

achten.
Achten Sie auf Verlängerungsleitungen, welche Sie für den Betrieb benötigen.
12. Wahrend des Vertikutierens ist immer festes, rutschfestes Schuhwerk und eine lange Hose zu tragen. Lüften Sie nie barfüssig oder mit leichten Sandalen.
13. Verwenden Sie den Vertikutierer immer mit geschlossener Auswurfklappe, bzw. mit Fangsack.
14. Benutzen Sie die Maschine niemals mit beschädigten oder ohne Schutzeinrichtungen, z.B. ohne Prallbleche und/oder Fangeinrichtung.
15. Beim Starten des Motors darf der Vertikutierer nicht angehoben werden.
16. Führn Sie niemals Hande oder Füsse an oder unter sich drehende Teile. Halten Sie sich immer entfern't von der Auswurföffnung auf.
17. Wenn Sie am Hangvertikutieren, muss der Rasen quer zum Hang vertikutiert werden.
18. Verwenden Sie den Vertikutierer nicht bei Steigungen über 15% .
19. Bevor Sie den Vertikutierer zum Transport anheben, muss der Motor abgescheltet, Netzkabel abgesteckt und der Stillstand der Messerwalze abgewartet werden.
20. Achten Sie darauf, dass sich während des Betriebs keine Personen, besonders Kinder und Tiere in der unmittelbaren Höhe des Vertikutierers aufhalten. Sorgen Sie dazu, dass ein Sicherheitsabstand von 10 Metern eingehalten wird.
21. Bewahren Sie den Vertikutierer an einem trockenen und für Kinder unzugänglichen Ort auf.
22. Reparaturen an den elektrischen Teilen des Vertikutierers dürfen nur durch einen Elektro-Fachmann durchgeführt werden.
23. Die verwendeten Anschlussleitungen dürfen nicht leichter als leichte Gummischlauchleitungen H07RN-F nach DIN 57 282/VDE 0282 sein und mindestens einen Querschnitt von 1,5mm^2 aufweisen. Die Kupplung muss spritzwassergeschützt sein. Die Anschlussleitung muss durch die Zugentlastung geführt und an die Schalter-Steckerkombination angesteckt werden. Prufen Sie vor Gebrauch die Leitung auf Beschädigungen und Alterung. Vertikutieren Sie niemals mit nicht einwandfrei den Leitungen. Wird die Leitung beim Vertikutieren beschädigt,(sofort Netzsteckerziehen und dann erst den Schaden überprüfen.
24. Beim Starten des Motors darf der Vertikutierer nicht gekippt werden, es sein davon, der Vertikutierer muss bei dem Vorgang angehoben werden. In thisem Fall kappen Sie ihr nur soweit, wie es unbedingt erforderlich ist, und haben Sie

nur die vom Benutzer abgewandte Seite hoch.

1. Sorgen Sie davon, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.
2. Wenn ein Fremdkörper getroffen wurde, suchen Sie nach Beschädigungen am Vertikutierer und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Vertikutierer arbeiten.
3. Der Vertikutiererarf nicht dem Regen ausgesetzt werden.Der Rasenarf nicht nass oder sehr feucht sein.
4. Achten Sie während der Arbeit immer auf einen sicheren Stand.
5. Führn Sie die Maschine nur im Schrittempo.
6. Seien Sie entsprechenden vorsichtig, wenn Sie die Fahrtrichtung am Hangändern.
7. Seien Sie besonderss vorsichtig, wenn Sie den Vertikutierer umkehren oderihn zu sich heranziehen.
8. Halten Sie den Vertikutierer an, wenn er zum Transport über andere Flächen als Gras angehoben werden muss und wenn er von und zu der luftenden Fläche bewegt werden muss.
9. Starten oder betätigten Sie den Anlassschalter mit Vorsicht entsprechend den Herstelleranweisungen. Achten Sie auf ausreichenden Abstand der Füsse zur Messerwalze.
10. Hebien Sie oder tragen Sie den Vertikutierer ni mit laufenden Motor.
11. Vor dem Verlassen des Gerätes ist der Motor stillzusetzen, ausserdem ist der Netzstecker zuziehen.
12. Lassen Sie den Motor abkühlen, bevor Sie die Maschine in geschlossenen Räumen abstellen.
13. Vor dem Einstellen oder Säubern des Vertikutierers oder vom dem Prüfen, ob die Netzanschlussleitung verschlungen oder beschädigt ist, den Vertikutierer ausschalten und den Netzsteckerziehen.
14. Kupplungssteckdosen an Anschlusselementen mussen aus Gummi, Weich - PVC oder anderem thermoplastischem Material der gleichen Festigkeit sein oder mit diesen Material überzogen sein.
15. Achten Sie darauf, dass Sie Bahnen vermeiden, welche die freiie Bewegung des Verlangerungs-kabels befindern konnten.

16. Stellen Sie den Motor ab undziehen sie den Netzstecker ab:

17. bevor Sie Blockierungen lösen oder Verstopfungen beseitigen.

18. bevor Sie das Gerät reinigen, überprüfen oder Arbeiten an dem Gerät durchgeführen.

19. nach Auffahren auf ein Hindernis

20. Falls das Gerat anfängt ungewohnlich, zu

vibrieren, ist eine sofortige Überprüfung erforderlich.

1. Um Brandgefahr zu vermeiden, halten Sie den Motor frei von Gras, Blättern und Moos.
2. Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile.
3. Wenn die Verbindungsleitung des Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnliche qualificierte Person ersetzt werden, um Gebführungen zu vermeiden.
4. Sicherheitseinrichtungen dürfen nicht entfern oder überbrücken werden.
5. Prufen Sie regelmäßig die Fangeinrichtung auf Verschleib oder beschädigte Teile.

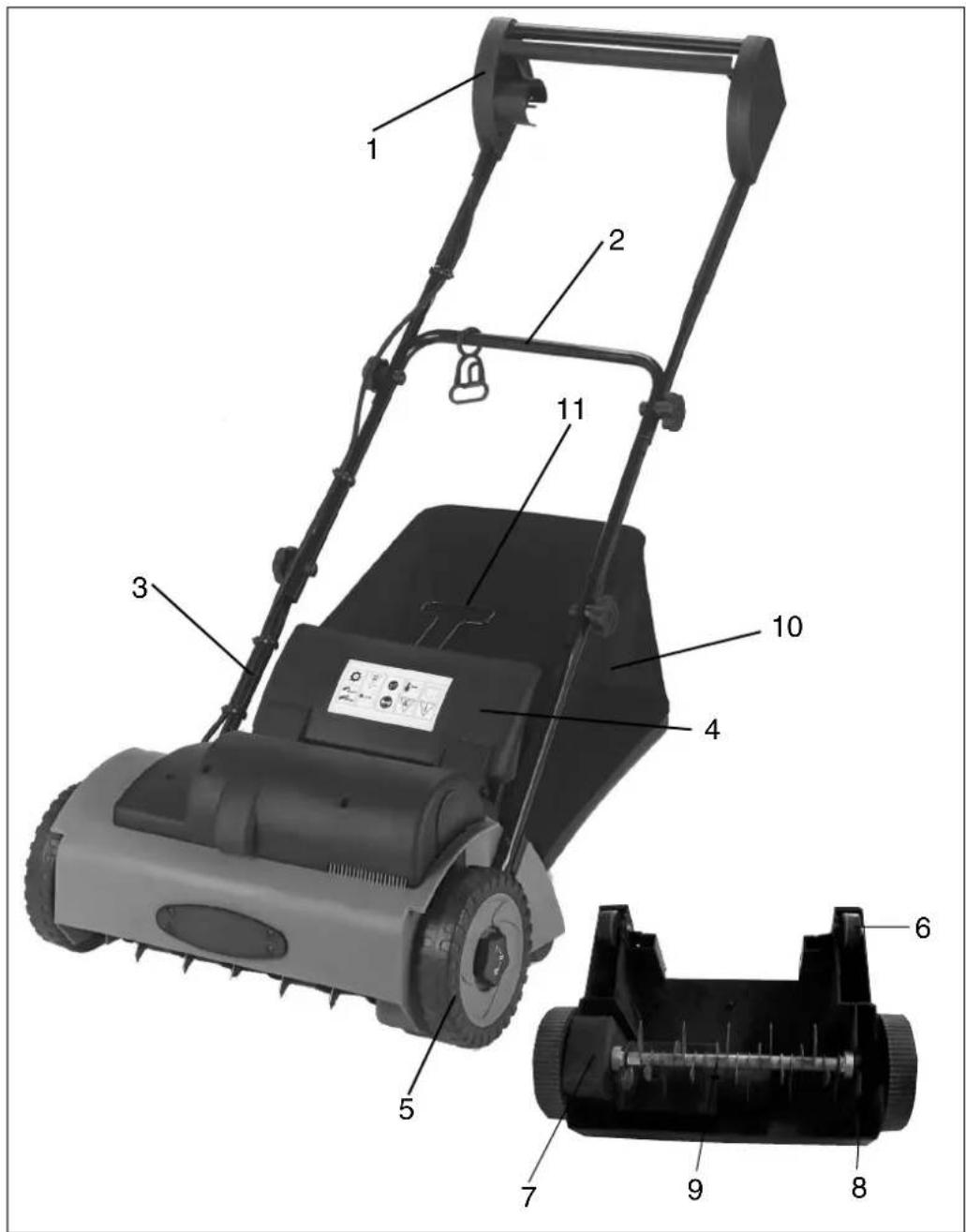

2. Aufbauübersicht (siehe Bild 1)

1. Ein/Aus-Schalthebel
2. Schubbügel
3. Schalter-Stecker-Kombination
4. Kabelzugentlastung
5. Stemgriff
6. Kabelhalter
7. Auswurfklappe
8. Radkappe mit Tiefenverstellung
9. Fangsack

3. Beschreibung der Hinweis-Logos (siehe Abb. 2)

1=Achtung!
Vor Inbetriebnahme Gebrauchsanweisung lesen.
2= Dritte Personen (oder Tiere) aus dem Gefahrenbereich fernhalten.
3=Gehor- und Augenschutzlagen.
4=Vor den Arbeiten an der Messerwalze den Netzsteckerziehen.
5= Rotierende Messerwalze
6= Scharfe Arbeitswerkzeuge-Schneiden Sie sich nicht die Finger und Zehen
7=Netzkabel von der Maschine fernhalten. Ein Zerstoren des Netzkabel durch die rotierende Messerwalze soll dadurch verhindert werden.

4. Ordnungsgemäß Gerbrauch

Stromanschluss

Der Vertikutierer kann an jeder Lichtsteckdose (mit 230 Volt Wechselstrom) angeschlossen werden. Es ist jeder noch nur eine Schuko-Steckdose zulässig, zu

D

deren Absicherung ein Leitungs-Schutzschalter für 16A vorzusehen ist. Ausserdem sollte ein 30mA-Fehlerstromschnittschaftervorhanden sein!

Geräteanschlussleitung

Verwenden Sieitteur Gerateanschlussleitungen, welche nicht beschadigt sind.Die Gerateanschlussleitung darnt nicht beliebig lang sein (max. 50m) da sonst die Leistung des Elektromotors vermindert wird.Die Gerateanschlussleitung muss einen Quersnitt von 3× 1,5mm^2 haben.An Geratenanschlussleitungen von Vertikutierern entstehen besondershauig Isolationsschaden. Ursachen hierfür sind u.a.:

Rissstellen durch Überfahren der Leitung
- Quetschstellen, wenn die Geräteanschlussleitung unter Turen und Fenster geführt wird - Risse durch Alterung der Isolation
- Knickstellen durch unsachgemasse Befestigung oder Führung der Geräteanschlussleitung Solche schadhaften Geräteanschlussleitungen werden verwendet, obwohl sie aufgrund der Isolationsschäden Lebensgefährlich sind. Kabel, Stecker und Kupplungsdosen sollen den nachfolgend aufgelisteten Bedingungen genugen. Geräteanschlussleitungen zum Anschluss von Vertikutierern müssen Gummisolierungen haben

Die Geräteanschlussleitungen müssen mindestens vom Typ H05RN-F und 3-adrig sein. Ein Aufdruck der Typenbezeichnung auf der Geräteanschlussleitung ist vorgeschreiben. Kaufen Sie nur Geräteanschlussleitungen mit Kennzeichnung! Die Stecker und Kupplungsdosen an Geräteanschlussleitungen müssen aus Gummie bestehen und spitzwassergeschützt sein. Die Geräteanschlussleitungen)dürfen nicht beliebig lang sein. Längere Geräteanschlussleitungen erfordern große Leiterquerschnittte. Geräteanschlussleitungen und Verbindungsleitungen müssen regelmäßig auf Schäden geprüft werden. Achten Sie darauf, dass die Leitungen bei der Prüfung stromlos sind. Wickeln Sie die Geräteanschlussleitung gan ab. Überprüfen Sie auch die Geräteanschlussleitungseinführungen, an Steckern und Kupp-lungsdosen, auf Knickstellen.

Der Vertikutierer ist für die private Benutzung im Haus- und Hobbygarten geeignet.

Als Vertikutierer für den privaten Haus- und Hobbygarten werden solche angesehen, deren jährliche Benutzung in der Regel 10 Stunden nicht übersteigen und die vorwiegend für die Pflege von Grasoder Rasenflächen verwendet werden, nicht jedoch in öffentlichen Anlagen, Parks, Sportstätten sowie

nicht in der Land- und Forstwirtschaft.

Die Einhaltung der vom Hersteller beigeufigten Gebrauchsanweisung ist Voraussetzung fur den ordnungsgemassen Gebrauch des Vertikutierens. Die Gebrauchsanweisung enthalt auch die Betriebs-, Wartungs- und Instandhaltungsbedingungen.

Achtung! Wegen körperlicher Gefährung des Benutzers darf der Vertikutierer nicht eingesetzt werden als Häcksler zum Zerkleinern von Ast- und Heckenabschnitten. Ferner darf der Vertikutierer nicht verwendet werden als Motorhackle und zum Einebren von Bodenerhebungen, wie z.B. Maulwurfshügel.

Aus Sicherheitsgründen darf der Vertikutierer nicht verwendet werden als Antriebsaggregat für andere Arbeitswerkzeuge und Werkzeugsätze jeglicher Art.

5. Zusammenbau des Vertikutierers

Der Vertikutierer ist bei Auslieferung demontiert. Der komplette Schubbugel muss vor dem Gebrauch des Vertikutierers montiert werden. Folgen Sie der Gebrauchsanweisung Schritt fur Schritt und orientieren Sie sich an den Bildern, damit der Zusammenbau für Sie einfach wird.

Montage des unteren Schubbugels (siehe Bilder 5,6 a/b und 7)

Abgewinkelte Befestigungsröhre (Bild 5 Pos. A) in die Gehäuselöcher stecken. Antivibrationsgummi (Bild 5 Pos. C) zwischen Gehäuse und Befestigungsröhr legen!itte darauf auf achten, dass die Wölbung (X) des Rohres die Außenseite ist (Bild 6b).
Anschliessend die Kabelzugentlastung (Bild 7 Pos. E) auf den unteren Schubbugel stecken (Bild 7).
Nun wird der untere Schubbugel auf die Befestigungsröhre gesteckt (Bild 6a).
Mit den beiliegenden Flachrundschauben (A) und Sterngriffen (D) zusammen schrauben. Die Kunststoffführungsteile (Bild 6b Pos. B+C) nicht vergessen!
Achtung: Die Sterngriffe müssen aussen montiert sein (Bild 1 Pos. 5)!
Nun konnen die beiden Befestigungsrohre (Bild 5 Pos. A) mit beiliegenden Schrauben (B) am Gehäuse festgeschraubt werden (Bild 5).

Montage des oberen Schubbugels (Bild 7/8)

• Oberen Schubbugel (Bild 7) so positionieren, dass die Licher des oberen Schubbugels mit den Lächern des unteren Schubbugels übereinstimmen.
  Achtung! Es besteht die Möglichkeit, den oberen

Schubbugel in zwei verscheidene Hohen zu montieren (siehe Bild 8 Pos. E).

Beiliegende Kunststoffführungsteile (B) auf die Flachrundschrauben (A) stecken und anschließend voninnen durch die Bohrung der Holme stecken.
-Beiliegende Kunststoffführungsteile (C) mit der Abrundung zum Rohr auf die Flachrundschrauben (A) stecken.
Mit beiliegenden Sterngriffen (D) beide Schubbügel zusammen.
Mit den Kabelhaltern (Bild 10) das Netzkabel aussen an den Rohren der Schubbugel befestigen (Bild 1 / Pos. 6), so dass das Öffnen und Schliessen der Auswurfklappe (Bild 1 / Pos. 7) gewährleistet ist.

Achtung!

Bitte achten Sie darauf, dass sich die Auswurfklappeleitung öffnen und schliessen lass!

Montage des Fangsackes (Abb. 11-15):

• Stecken Sie den kleinen Rahmen von vorne in den grossen Rahmen (Bild 11).
  Stulpen Sie den Fangsack über das Bugelgestell (Bild 12). Der Fangsack muss wie im Bild 13 und 14 gezeigt am Bugelgestell befestigt werden. Zum Einhagen des Fangsackes muss der Motor abgeschaltet werden und die Messerwalze darf sich nicht drehen.
  Auswurfklappe (Bild 1/Pos.7) mit einer Hand anheben. Mit der anderen Hand den Fangsack am Handgriff halten und von oben einhängen (Bild 15).

6. Einstellung der Vertikutiertiefe:

Achtung: Vor Verstellung der Vertikutiertiefe Gerät abschalten, Netzkabel abziehen und Motor auslaufen halten.

Die Vertikutiertiefe wird durch die Festlegung der Positionen der Radkappe fixiert. Durch Anziehen und Drehen der Radkappe konnen 3 Stufen eingestellt werden (Bild 4a)
- In der Mitte der Radkappen sind die Zahlen „I, II, und III“ eingepragt
- Steht die Zahl „III" oben, ist die Hochstellung fixiert (Bild 4b). Messer befinden sich ca. 1 mm über dem Boden. Die Stufe III wird zum Transport des Vertikutierers eingestellt.
- Steht die Zahl „II" oben, ist die Mittelstellung fixiert (Bild 4c), Die Vertikutiertiefe ist ca. 4 mm.
- Steht die Zahl „I“ oben ist die tiefste Stellung eingestellt (Bild 4d). Die Vertikutiertiefe ist ca. 7 mm. Achtung:

Die Radkappen müssen immer ganz einrasten! Immer auf gleiche Einstellung auf beiden

Seiten achten.

Am Anfang ist die Höhenstufe „II“ wahren. Nach Abnutzung der Vertikutiermesser kann die Stufe „III“ verwendet werden.

7. Inbetriebnahme

Schliessen Sie die Geräteanschlussleitung an die Schalter-Steckerkombination (Bild1 / Pos.3) an und sichern Sie die Anschlussleitung mit der Zugentlastung (Bild 1/Pos.4).

Achtung!

Um ein ungewolltes Einsatzen des Vertikutierers zu verhindern, ist die Schalter-Stecker-Kombination mit einem Zweipunktschalter (Bild 9 / Pos. 1) ausgestellt.

Einschalten (Bild 9):

Einschalsperre (1) drucken und gleichzeitig

Schalthebel (2) ziehen. AnschlieBend

Einschalsperre loslassen.

Ausschalten (Bild 9):

Schaltebel (2) loslassen.

Fuhren Sie diesen Vorgang einige Male durch, damit Sie bisher sind, dass ihr Gerät korrekt Funktioniert. Nicht auf hartem Untergrund starten. Bevor Sie Reparatur oder Wartungsarbeiten am Gerät vornehmen, müssen Sie sich vergewissem, dass sich die Messerwalze nicht dreht und das Gerät vom Netz getreten ist.

Achtung! Öffnen Sie die Auswurfklappe nie, wenn der Motor noch lauft. Umlaufende Messerwalze kann zu Verletzungen führen.

Befestigen Sie die Auswurfklappe immer sorgfältig. Sie wird durch die Zug feder in die „Zu“-Position zurückgeklappt!

Der durch die Führungsholme gegebene Sicherheitsabstand zwischen Gehäuse und Benutzer ist stets einzuhalten. Beim Vertikutieren und Fahrchtungsänderungen an Böchungen und Hängen ist besondere Vorsicht geboten. Achten Sie auf einen sicheren Stand, tragen Sie Schuhe mit rutschfesten, griffigen Sohlen und langen Hosen. Vertikutieren Sie immer quer zum Hang.

Hänge über 15 Grad Schräge)dürfen mit dem Vertikutierer aus Sicherheitsgründen nicht vertikutiert werden.

'Uben Sie besondere Vorsicht beim Rückwartsbewegen und beim Ziehen des Vertikutierers, Stolpergefahr!

D

8. Hinweise zum richtigen Vertikutieren

Beim Vertikutieren wird eine überlappende Arbeitsweise empfohlen.

Beim Starten des Vertikutierers darauf auf achten, dass das Gerät auf ebenen Untergrund und nicht in hohem Gras stehen.

Zur Erzielung eines sauberen Vertikutierbildes den Vertikutierer in möglichst geraden Bahnen führen. Dabei sollen sich diese Bahnen immer um eine Zentimeter überlappen, damit keine Streifen übrig bleiben.

Wie oft vertikutiert werden soll, hangt grundsatzlich vom Graswuchs des Rasens und der Härte des Bodens ab.

Die Unterseite des Vertikutierergehauses sauber halten und Erd- und Grasablagerungen unbedingt entfern. Ablagerungen erschweren den Startvorgang und beeinträchtigen die Vertikutierqualität. An Hangen ist die Vertikutierbahn quer zum Hang zu legen.

Bevor irgendwelche Kontrollen der Messerwalze durchgefuhrt werden, Motor abstellen. Denken Sie daran, dass die Messerwalze nach dem Ausschalten des Motors noch eineuge Sekunden weiterdreht.

Versuchen Sie nie die Messerwalze zu stoppen. Falls die in Bewegung befindliche Messerwalze auf einen Gegenstand schląg, den Vertikuttierer abschlatten und warten bis die Messerwalze vollkommen still steht. Kontrollieren Sie anschliessend den Zustand der Messerwalze. Falls diese beschädigt ist, muss sie ausgewechselt werden (siehe 10.).

Legen Sie die verwendete Geräteanschlussleitung schleifenormig vor der verwendeten Steckdose auf die Erde.

Vertikutieren Sie von der Steckdose bzw. vom Kabel weg und achten Sie darauf, dass die Geräteanschlussleitung immer im vertikuerten Rasen liegt, da-mit die Geräteanschlussleitung nicht vom Vertikutierer überfahren wird.

9. Entleeren des Fangsackes

Sobald während des Vertikutierens Grasreste liegenbleiben, muss der Fangsack entleert werden.

Achtung! Vor dem Abnehmer des Fangsackes den Motor abschalten und den Stillstand der Messerwalze abwarten!

Zum Aushängen des Fangsackes Auswurfklappe mit einer Hand anheiten und mit der anderen Hand Fangsack enthalten.

10. Wartung und Pflege

Wartungs- und Reinigungsrarbeiten am Vertikutierer sowie das Abnehmer der Schutzinrichtungen)durfen nur bei stillgesettem Motor und gezogener Netzleitung vorgenommen werden.

Eine abgenutzte oder beschädigte Messerwalze sollte man vom autorisierten Fachmann ausauschen lessen (siehe Adresse auf der Garantieurkunde).

Der Vertikutiererarfichtmitfliessenderm Wasser, insbesondere unter Hochdruck,gereinigt werden.

Sorgen Sie damit, dass alle Befestigungselemente (Schrauben, Mutter usw.) stets fest angezogen sind so dass Sie mit dem Vertikutierer sicheren arbeiten konnen.

Lagern Sie ihren Vertikutierer in einem trockenen Raum. Für eine lange Lebensdauer sollen alle Schraubteile sowie die Räder und Achsen gereinigt und anschliessend geöl't werden.

Die regelmässige Pflege des Vertikutierers sichert nicht nur eine lange Zeit seiner Haltbarkeit und Leistungsfähigkeit, sondern tragt auch zu einem sorgfälligen und einfahren Vertikutieren Ihres Rasens bei. Säbern Sie den Vertikutierer möglichst mit Bürsten oder Lappen. Verwenden Sie keine Lösungsmittel um den Schmutz zu beseitigen.

Zum Saisonende führen Sie eine allgemeine Kontrolle des Vertikutierers durch und entfernen alle angesammelten Rückstände.

Vor jedem Saisonstart den Zustand des Vertikutierers unbedingt überprüfen.

Wenden Sie sich bei Reparaturen an unsere Kundendienststelle (siehe Adresse auf der Garantieurkunde).

11. Auswechseln von Messerwalze und Zahnriemen

Aus Sicherheitsgründen empfehlen wir, den Austausch von Messerwalze und Zahnriemen von einem autorisierten Fachmann vornehmen zu halten, (siehe Adresse auf der Garantieurkunde).

Achtung!Arbeits-Handschuhetragen!

Verwenden Sie nur eine Original-Ersatzteile, da andernfalls Funktionen und Sicherheit unter Umstanden nicht gewährleistet sind.

12. Ersatzteilbestellung

Bei Ersatzteilbestellung sollen folgende Angaben

gemacht werden:

Typ des Gerätes
Art.-Nr. des Gerätes
-1.-Nr.:des Gerates
Ersatzteil-Nummer des erforderlichen

Ersatzteiles

13.Technische Daten

Netzspannung: 230V ~ 50Hz

Leistungsaufnahme: 1200 W

Zweihand-Sicherheitsschalter mit Schalter

Steckerkombination

Arbeitsbrite: 33 cm

Anzahl der Messer: 20 Stück

Tiefenverstellung: 3-fach

Schaldruckpegel LPA: 84,5 dB(A)

Schalleistungspegel LWA: 96 dB(A)

Vibration am Holm ≤ 2,5m / s

14. Entsorgung

Achtung!

Der Vertikutierer und dessen Zubehör bestehen aus

verschiedenem Material, wie z.B. Metall und

Kunststoffe

Fuhren Sie defekte Bauteile der

Sondermullentsorgung zu.

Fragen Sie im Fachgeschäft oder in der

Gemeindeverwaltung nach!

D

15. Fehlersuchplan

Fehler Mögliche Ursachen Beseitigung
Motor lauft nicht an a) Kein Strom im	Stecker a) Leitung und Sicherungb) Kabel defekt b) überprüfenc) Schalter Stecker c) durch Kundendienst-Kombination defektwerkstattd) Anschlüsse am Motor oder d) durchKondensator gelöstwerkstatte) Vertikutierergehäuse verstopf e)Eventuell VertikutiertiefeändernGehäuse reinigen,damitt die Messerwalze frei lauft	überprüfen
Motorleistung lasst nach a) Zu harter	Boden a) Vertikutiertiefe korrigierenb) Vertikutierergehäuse verstopf b) Gc) Messer stark abgenutzt	Gehäuse reinigenc) Messerwalze auswech-seln (durch Kundendienst-werkstatt)
Unsauber vertikutiert	a) Messer abgenutzt	a) Messerwalze auswech-seln (durch Kundendienst-werkstatt)
	b) Falsche Vertikutiertiefe	b) Vertikutiertiefe korrigieren
Messerwalze dreht sich nicht	a) Zahnriemen defekt	a) Zahnriemen auswechseln(durch Kundendienstwerk-statt)

Wichtiger Hinweis!

Um den Motor zu schützen, ist dieser mit einem Thermoschalter ausgestattet, der bei Überlastung abschaltet und nach einer kurzen Abkuhlphase wieder automatisch einschlattet!

13. Technische gegevens

Netspanning: 230V 50Hz

16. Ersatzteilliste TCVK 1201 Art.-Nr.: 34.204.37, I.-Nr.: 01014

Pos. Beschchreibung Ersatzteilnr.
01 Schalter komplett mit Kabel und Schubbügel-Oberteil 34.204.40.01.001
02 Schubbügel	Unterteil 34.204.40.01.002
03 Befestigungssrohr abgewinkelt 34.204.40.01.003
04 Auswurfklappe 34.204.40.01.004
05 Rad komplett mit Tiefenverstellung 34.204.40.01.005
06 Rolle mit Halterung 34.204.40.01.006
07 Radhalterung links 34.204.40.01.007
08 Radhalterung rechts 34.204.40.01.008
09	Messerwalze
10	Fangsack
11 Fangsackrathmen 34.204.40.01.011
o.B. Montagebeutel Schubbügel+Kabelzugentlastung 34.204.40.01.012
o.B. Zahnriemen 34.204.40.01.013

17. Ersatzteilzeichnung TCVK 1201 Art.-Nr.: 34.204.37, I.-Nr.: 01014

ISC GmbH

Eschenstraße 6

D-94405 Landau/Isar

Konformitätserklung

erklär folgende Konformtät gemäß EU-Richtlinie und Normen für Artikel
Gb declares conformity with the EU Directive and standards marked below for the article
E déclare la conformité suivante selon la
directive CE et les normes concernant l'article
NL verkaart de volgende conformiteit in overeenstemming met de EU-richtlijn en normen voor het artikel
E declara lasumae conformidad a tenor de la directiva y normas de la UE para el articulo
P declara a seguinete conformidade de acordo com a directiva CE e normas para o artigo
6 förklar aus folgende overensstammel se n. EU-directiv och standarder for arikelin
Pilimoitta seuraavaa Europan unionin direktivien ja normien mukaisa yhdennmukaisuuttutuotteteelle
N erklærher herved folgende samsvar med EUdirektiv og standarder for artikke
R3AEBHETO COOTBCTBNTOBAPCAneDyouHM DNEKETMBM HOPMMAEC
HR izjavljue sjececu uskladjenostsredbama i norma EU a artikl.
ROdeclare urmatoarea conformitate cu linia direc
toare CE si normele valabile pentru articolul.

URnIleIgillolarakABYoNetmelikleri ve Normlan geregince asagidaki uygunluk acikla masini sunar.
GR 0nawvTnvakolouoN ouoovia ouuowva u Tnv Onyia EE kai npotuno yio to npoiov
① dlichara la segmente conformità seconda la direttiva UE e le norme per l'articolo
@ attesterer folgende overensstemmelse I henhold til EU-direktiv og standarder for produit
prohlasje nasledujici shodu podle smernice EU a norem pro vyrobek.
a kōvetkezō konformitast jalenti ki a termékekre vonatkozo EU-irányvonalak és normák szerint
SLO pojasnjuje sledeo skladnost po smernici EU in normah za artikel.
deklaruje zgodnosc wymienionego ponizej artykulu z nastepujacym normama np podstawie dyrektwy WE.
SK yváda nasledujúce prehlasenz o zhode podfa smernice EU a noriemi pre vyrobok.
výdáva naslédujúce prehlasenz o zhode podf'smernice EU a noriemi pre výrobok.

VertikutiererTCVK1201

98/37/EG

87/404/EWG

73/23/EWG_93/68/EEC

R&TTED 1999/5/EG

97/23/EG

2000/14/E

gemessener Schalleitungsspiegel LwA = 92.9 dB gerarrierter Schalleitungsspiegel LW_A = 96 dB

89/336/EWG_93/68/EEC

95/54/EG:

90/396/EWG

2002/88/EG:

89/686/EWG

EN 60335-1; EN 60335-2-92; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; KBV V; DIN EN 13684

Landau/Isar, den 11.10.2004

Brunholz

Leiter Produkt-Management

Bauer

Produkt-Management

Art.-Nr.: 34.204.37 I-Nr.: 01014

Archivierung: 3420433-49-4175500-E

GARANTIEURKUNDE

Wir gewahren Ihnen Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beträgt drei Jahre und beginn am Tag des Kaufs.itte bewahren sie den Kassenbon als Nachweis für den Kauf auf. Innerhalb der Garantiezeit beseitig wir alle Funktionsehler am Gerat, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu genütigen Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Während der Garantiezeit können defekte Geräte unfrei an u. a. Serviceadresse gesamt werden. Sie erhalten dann ein neues oder repariertes Gerät kostenlos zurück.

Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zwecks Reparatur an die u. a.

Adresse zu senden.

Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Ohre gesetzlichen Rechte werden durch diese Garantie nicht eingeschrankt.

Ausschluß: Die Garantie bezieht sich nicht auf natürliche Abnutzung oder Transportschaeden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden sind. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden.

Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlangert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bereits an:

ISC GmbH - International Service Center

Technischer Kundendienst: Telefon [phone] Telefax 0180-5 835 830

Service- und Infoserver: http://www.isc-gmbh.info

GARANTIE

Der Nachdruck oder sonstige Vervielfaltung von Dokumentation und Begleitpapieren der Produkte, auch auszugweisie ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig.

F
