GEBRUIKSAANWIJZING Novomatic 553 Novoferm
Montage-, bedienings-, onderhoudshandleiding en fabrieksgarantie voor garagedeuraandrijvingen Novomatic 403 / 553

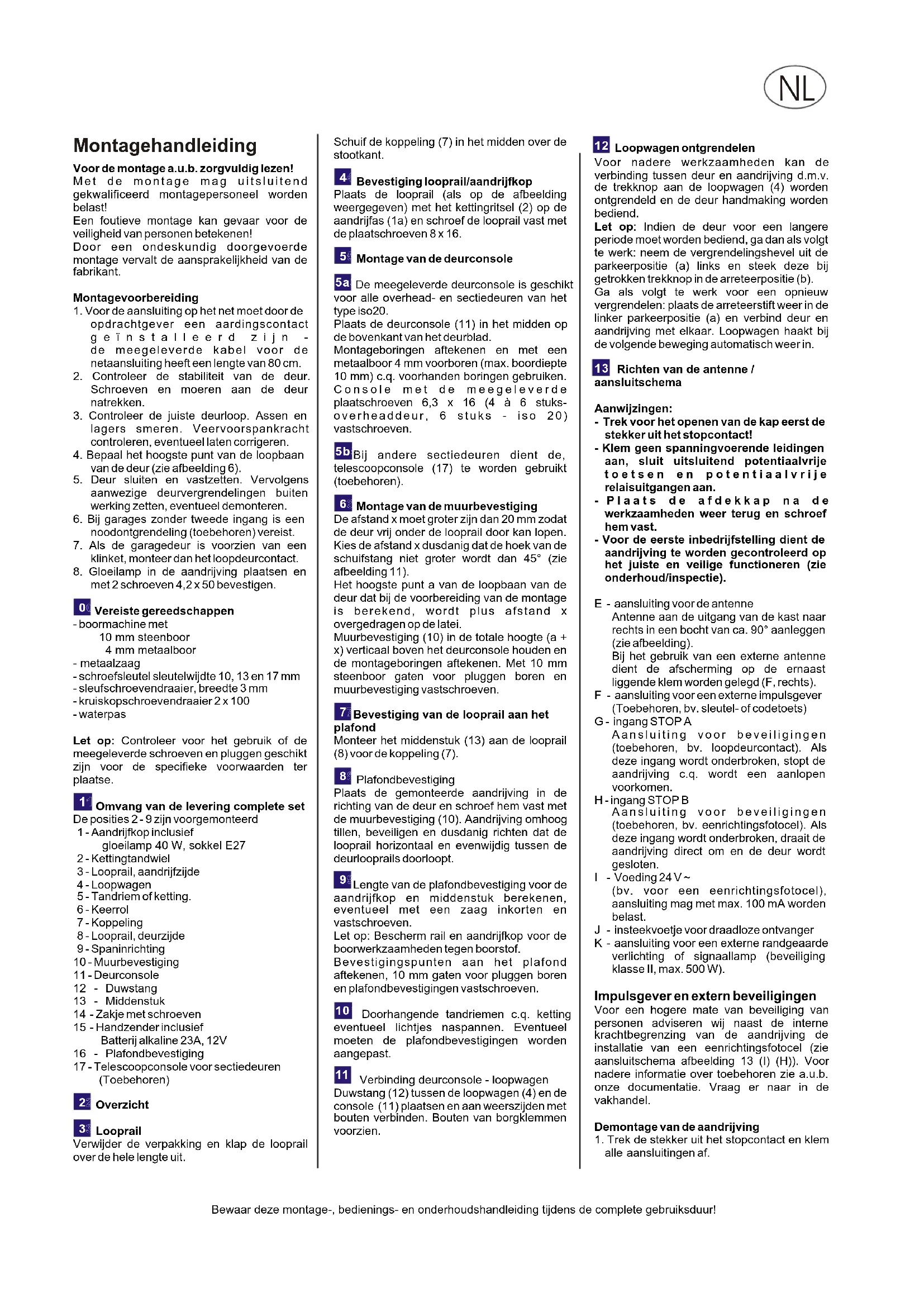

Montage-instructies
Wicket door contact (STOP A)
Voor de montage a.u.b. zorgvuldig lezen! Met de montage mag uitsluitend gekwalificeerd montagepersoneel worden belast!
Een foutieve montage kan gevaar voor de veiligheid van personen betekenen!
Door een ondeskundig doorgevoerde montage vervalt de aansprakelijkheid van de fabrikant.
Montagevoorbereiding
- Voor de aansluiting op het net moet door opdrachtgever een aardingscontact geïnstalleerd zijn - de meegeleverde kabel voor de netaansluiting heeft een lengte van 80 cm.
- Controleer de stabiliteit van de deur, Schroeven en moeren aan de deur natrekken.
- Controleer de juiste deurloop. Assen en lagers smeren. Veervoorspankracht controleren, eventueel corrigeren.
- Bepaal het hoogste punt van de loopbaan van de deur (zie afbeelding 6).
- Deur sluiten en vastzetten. Vervolgens aanwezige deurvergrendelingen buiten werking zetten, eventueel demonteren.
- Bij garages zonder tweede ingang is een noodontgrendeling (toebehoren) vereist.
- Als de garagedeur is voorzien van een klinket, monteer dan het loopdeurcontact.
- Gloeilamp in de aandrijving plaatsen en met 2 schroeven 4,2× 50 bevestigen.

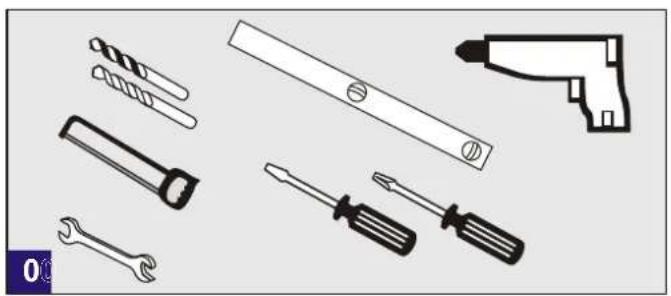

- boormachine met 10 mm steenboor, 4 mm metaalboor - metaalzaag - schroefsleutel, sleutelwijdte 10, 13 en 17 mm - sleufschroevendraaier, breedte 3 mm - kruiskopschroevendraaier 2 x 100 - waterpas
Let op: Controleer voor het gebruik of de meegeleverde schroeven en pluggen geschikt zijn voor de specifieke voorwaarden ter plaatse.

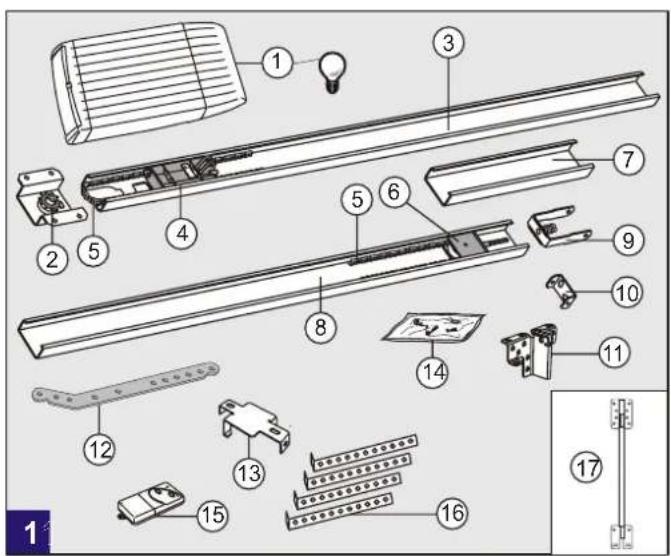

1 Omvang van de levering complete set
De posities 2 - 9 zijn voorgemonteerd
1 - Aandrijfkop inclusief
gloeilamp 40 W, sokkel E27
2 - Kettingtandwiel
3 - Looprail, aandrijfzijde
4 - Loopwagen
14 - Zakje met schroeven
15 - Handzender inclusief
Batterij alkaline 23A, 12V
16 - Plafondbevestiging
17 - Telescoopconsole voor sectiedeuren (toebehoren)

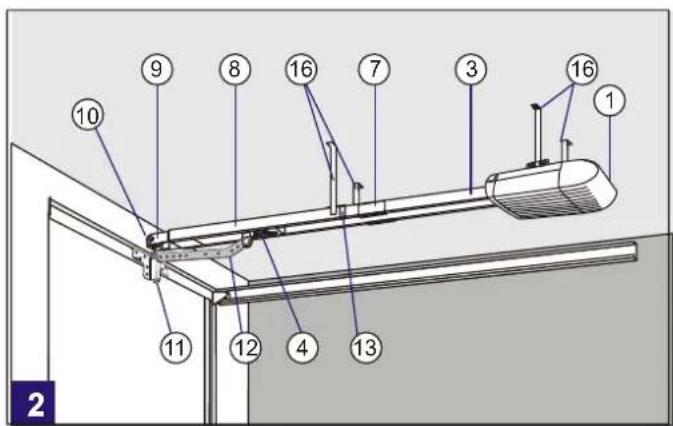

2 Overlicht

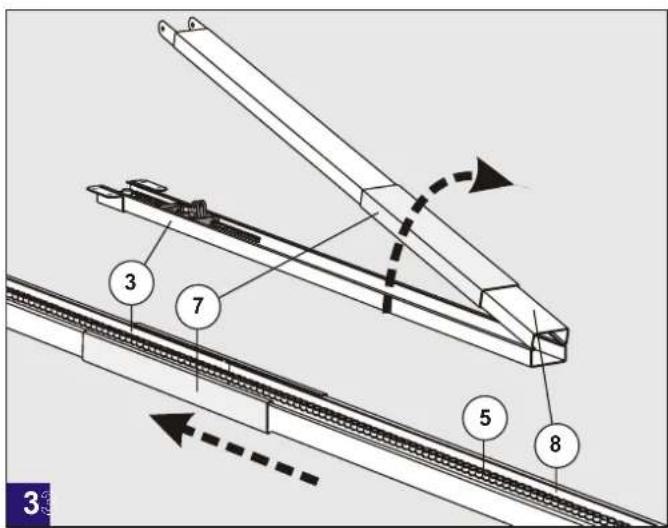

3 Looprail
Verwijder de verpakking en klap de looprail over de hele lengte UIT.
Schuif de koppeling (7) in het midden over de stootkant.

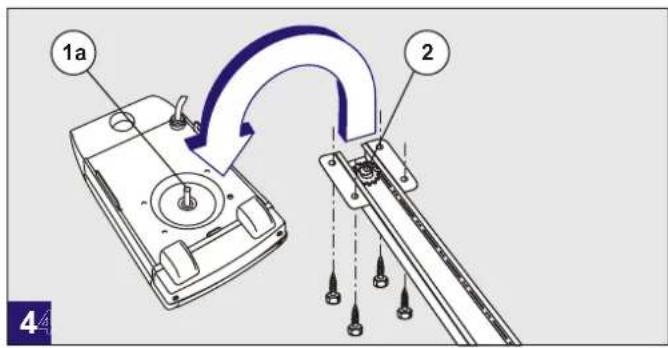

4 Bevestiging looprail/aandrijfkop
Plaats de looprail (zoals op de afbeelding weergegeven) met het kettingritsel (2) op de aandrijfas (1a) en schroef de looprail vast met de plaatschroeven 8 x 16.

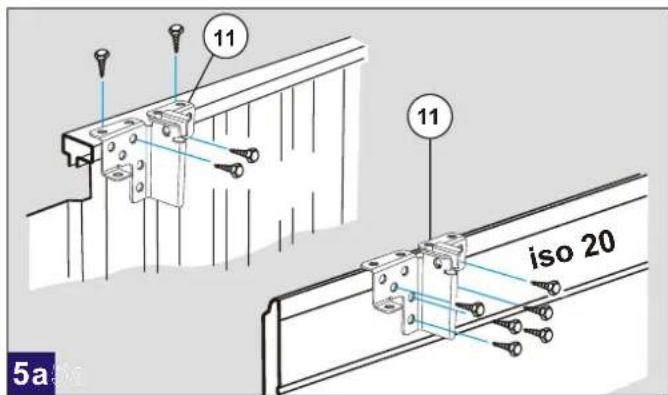

5a De meegeleverde deurconsole is geschikt voor alle overhead- en sectiedeuren van het type iso20.
Plaats de deurconsole (11) in het midden op de bovenkant van het deurblad.
Montageboringen aftekenen en met een metaalboor 4 mm voorboren (max. boordiepte 10 mm, of voorhanden boringen gebruiken). Console met de meegeleverde plaatschroeven 6,3 x 16 (4 à 6 stuks overheaddeur, 6 stuks - iso 20) vastschroeven.

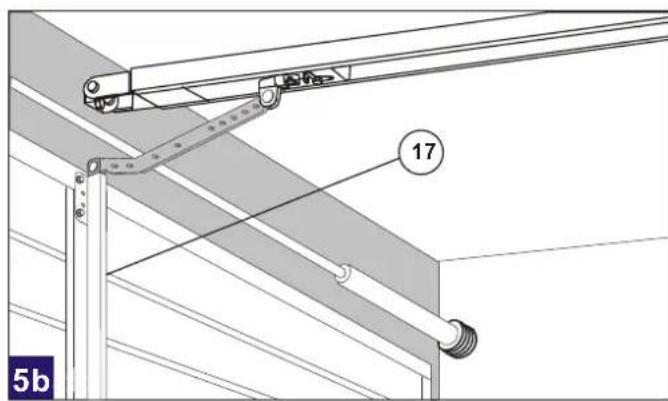

5b Bij andere sectiedeuren dient de telescoopconsole (17) te worden gebruikt (toebehoren).

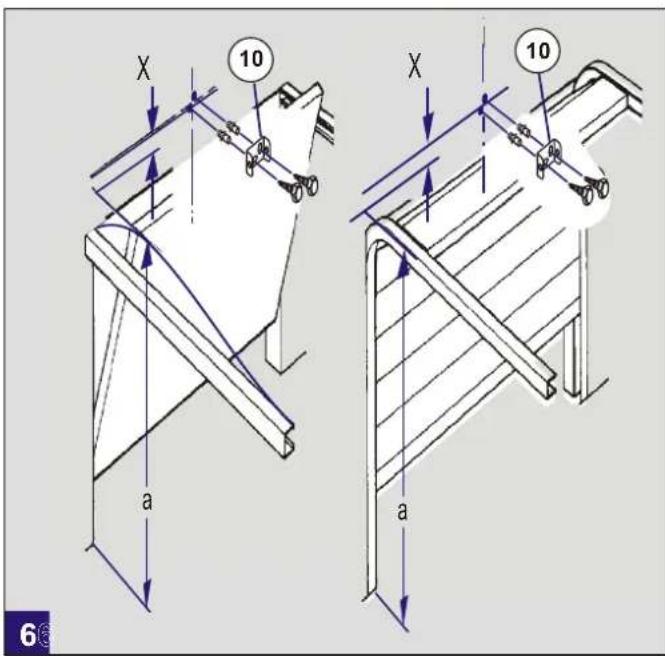

6 Montage van de muurbevestiging
De afstand x moet groter zijn dan 20 mm zodat de deur vrij onder de looprail door kan lopen. Kies de afstand x dusdanig dat de hoek van de schuifstang niet groter wordt dan 45° (zie afbeelding 11).
Het hoogste punt a van de loopbaan van de deur dat bij de voorbereiding van de montage is berekend, wordt plus afstand x overgedragen op de latei.
Muurbevestiging (10) in de totale hoogte (a + x) verticaal boven het deurconsole houden en de montageboringen aftekenen. Met 10 mm steenboor gaten voor pluggen boren en muurbevestiging vastschroeven.

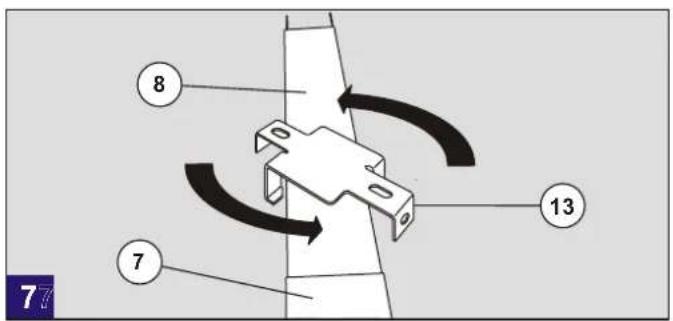

7 Bevestiging van de looprail aan het plafond
Monteer het middenstuk (13) aan de looprail (8) voor de koppeling (7).

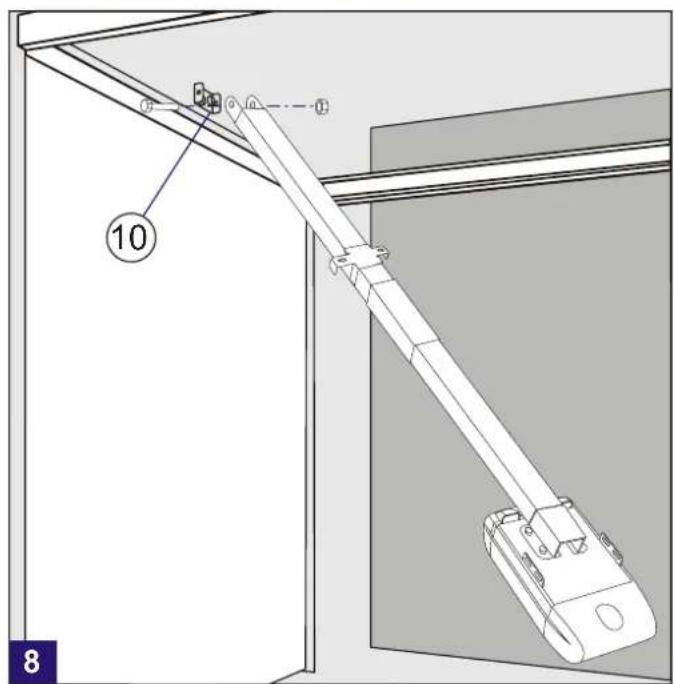

Plaats de gemonteerde aandrijving in de richting van de deur en schroef hem vast met de muurbevestiging (10). Til de aandrijving omhoog, beveilig hem en richt hem zodanig dat de looprail horizontaal en evenwijdig tussen de deurlooprails doorloopt.

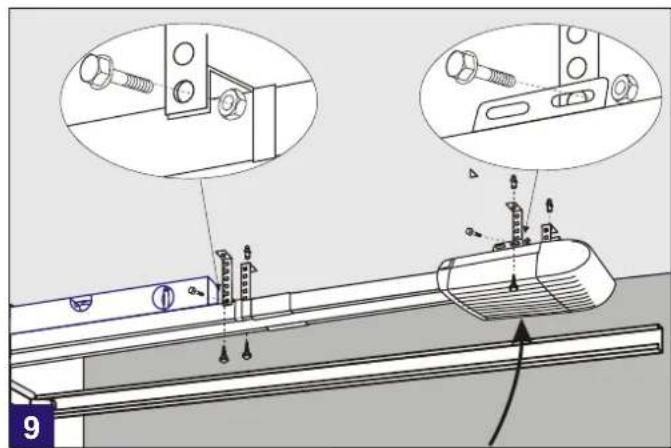

9 Bereken de lengte van de plafondbevestiging voor de aandrijfkop en het middenstuk, kort hem eventueel met een zaag in en schroef hem vast.
Let op: Bescherm rail en aandrijfkop tegen boorstof tijdens het boren. Teken de bevestigingspunten aan het plafond af, boor gaten van 10 mm voor pluggen en schroef de plafondbevestigingen vast.

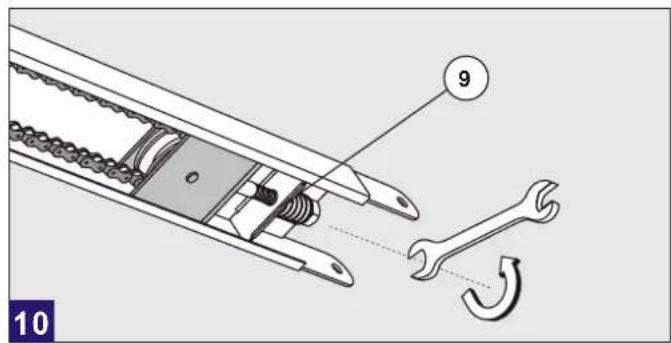

10 Span doorhangende tandriemen of kettingen eventueel lichtjes na. Pas eventueel de plafondbevestigingen aan.

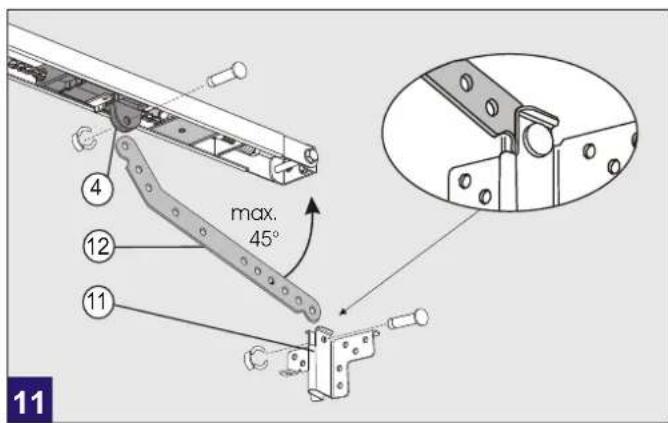

11 Verbinding deurconsole - loopwagen: plaats de duwstang (12) tussen de loopwagen (4) en de console (11) en verbind hem aan weerszijden met bouten. Voorzie de bouten van borgklemmen.

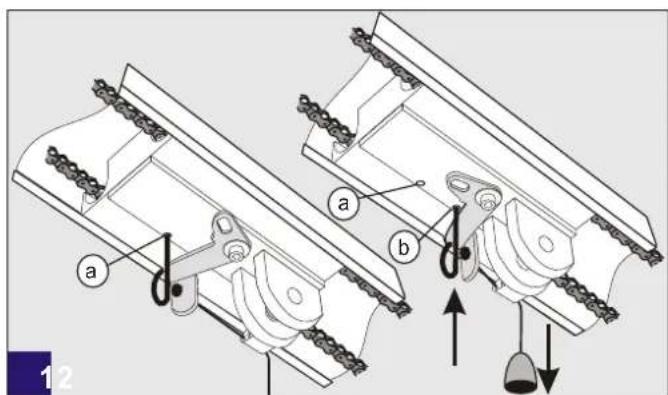

12 Loopwagen ontgrendelen
Voor nadere werkzaamheden kan de verbinding tussen deur en aandrijving worden ontgrendeld met de treknoop aan de loopwagen (4) en kan de deur handmatig worden bediend.
Let op: Indien de deur voor een langere periode handmatig moet worden bediend, ga dan als volgt te werk: neem de vergrendelingshevel uit de parkeerpositie (a) links en steek deze bij getrokken trekknop in de arreerpositie (b).
Ga als volgt te werk om opnieuw te vergrendelen: plaats de arreerstift weer in de linker parkeerpositie (a) en verbind deur en aandrijving met elkaar. De loopwagen haakt bij de volgende beweging automatisch weer in.

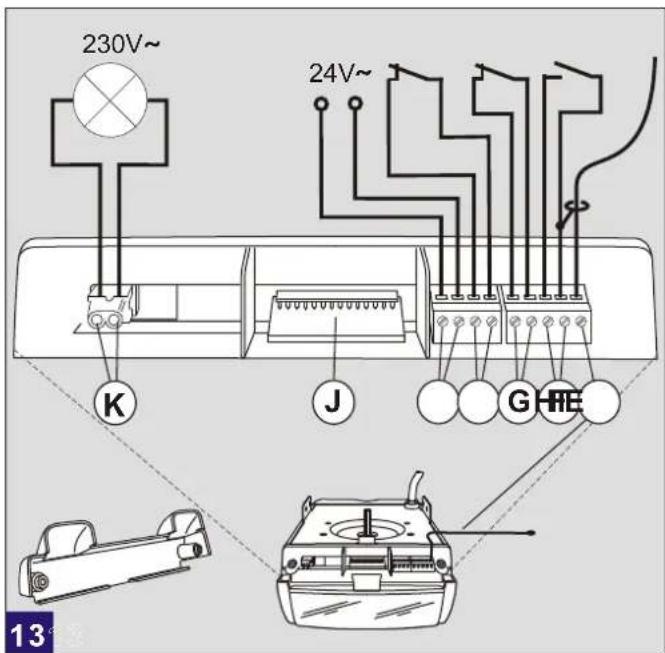

13 Richten van de antenne / aansluitschema
Aanwijzingen:
- Trek voor het openen van de kap eerst de stekker uit het stopcontact!
- Klem geen spanningvoerende leidingen aan, sluit uitsluitend potentiaalvrije toetsen en potentiaalvrije relaisuitgangen aan.
- Plaats de afdekkap na de werkzaamheden weer terug en schroef hem vast. Voor de eerste inbedrijfstelling dient de aandrijving te worden gecontroleerd op het juiste en veilige functioneren (zie onderhoud/inspectie).
E - aansluiting voor de antenne
Antenne aan de uitgang van de kast waar rechts in een bocht van ca. 90° aanleggen (zie afbeelding).
Bij het gebruik van een externe antenne dient de afterscherming op de ernaastliggende klem te worden gelegd (F, rechts).
F - aansluiting voor een externe impulsgever (toebehoren, bv. sleutel- of codetoets)
G - ingang STOPA
Aansluiting voor beveiligingen (toebehoren, bv. loopdeurcontact). Als deze ingang wordt onderbroken, stopt de aandrijving c.q. worden een aanlopen voorkomen.
H - ingang STOPB
Aansluiting voor beveiligingen (toebehoren, bv. eenrichtingsfotocel). Als deze ingang wordt onderbroken, draait de aandrijving direct om en de deur wordt gesloten.
I - Voeding 24 V~ (bv. voor een eenrichtingsfotocel), aansluiting mag met max. 100 mA worden belast. J - insteekvoetje voor draadloze ontvanger K - aansluiting voor een externe randgeaarde verlichting of signaallamp (beveiliging klasse II, max. 500 W).
Impulsgever en externe beveiligingen
Voor een hogere mate van beveiliging van personen adviseren wij naast de interne krachtbegrenzing van de aandrijving de installatie van een eenrichtingsfotocel (zie aansluitschema afbeelding 13 IH). Voor nadere informatie over toebehoren zie a.u.b. onze documentatie. Vraag ernaar in de vakhandel.
Demontage van de aandrijving
- Trek de stekker uit het stopcontact en klem alle aansluitingen af.
- Verbreek de verbinding tussen deur en aandrijving en zet de deur vast. 3. De werkzaamheden die in de montagevoorschriften onder punt 3 tot 14 zijn genoemd, worden in omgekeerde volgorde doorgevoerd.
Programmeren van de aanrijving

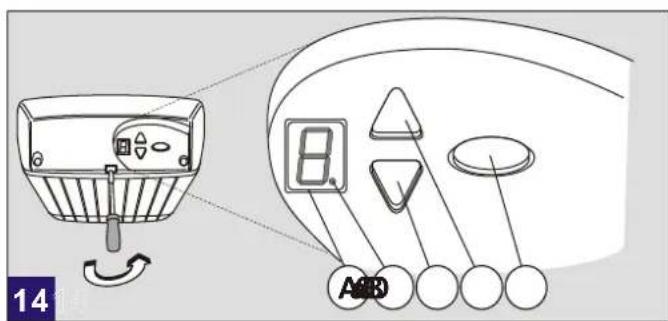

14 Bedieningselementen
De bedieningselementen voor het programmeren van de deuraandrijving zijn beschermd door een doorzichtige afdekkap. Deze doorzichtige afdekkap kan worden geopend met behulp van een schroevendraaier.
Na het programmeren van de aandrijving moet de doorzichtige afdekkap weer worden gesloten.
A - De cijfers dienen voor de aanduiding van het menupunt en van de ingestelde waarde. a - De punt brandt als teken dat de installatie bedrijfsklaar is en knippert als bevestiging van geleerde codes van handzenders. B - Toets dient tijdens de instelling voor het omhoog zetten en buiten het menu als starttoets. C - Toets dient tijdens de instelling voor het omlaag zetten. D - Toets dient voor het oproepen van het instelmenu, voor het verwisselen van de menustappen en voor het opslaan van de instellingen.
Het programmeren van de besturing is menugestuurd. Door het indrukken van de toets O wordt de menusturing opgeroepen. De cijfers van de indicator geven de velden van het menu weer. Na ca. 2 seconden knippert de indicator en de instelling kan met behulp van de toetsen Δ en ∇ worden gewijzigd. Met de toets O wordt de ingestelde waarde opgeslagen en het programma gaat automatisch over naar het volgende menuveld. Door de toets
● verschillende keren achter elkaar in te drukken, kunnen menuvelden worden overgeslagen. Voor het afsluiten van het menu wordt de toets zo vaak ingedrukt tot het cijfer 0 verschijnt. Buiten het menu kan met toets een startimpuls worden gegeven.
Voor het begin van de programmering
- Deur met loopwagen laten inklikken.
- Stekker in het stopcontact steken. Punt (a) brandt.
- Overtuig u ervan dat de antenne juist geplaatst is (zie afbeelding 13). - Lees de instructies van de handzender.

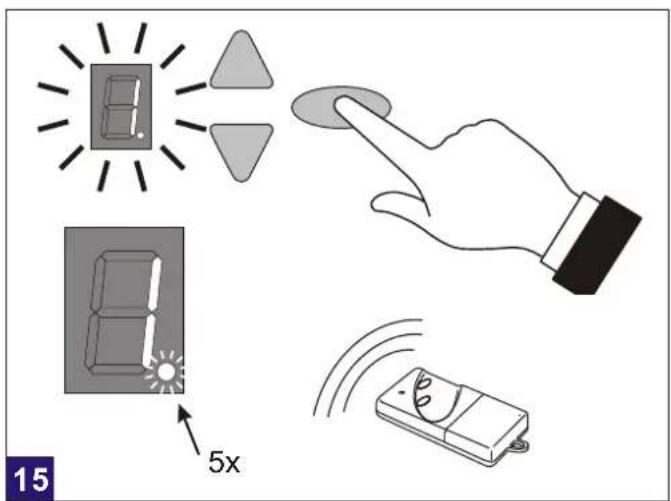

15 Menuveld 1: startfunctie voor de handzender programmeren
Even de toets indrukken.
Het cijfer 1 verschijnt.
Zodra de indicator knippert, houdt u de toets van de handzender, waarmee u de aandrijving later wilt starten, ca. 1 seconde lang ingedrukt. Zodra de code is ingelezen, knippert de rode punt (a) ter bevestiging 5 x.
Er kunnen verschillende handzenders (max. 10 stuks) worden geprogrammeerd.

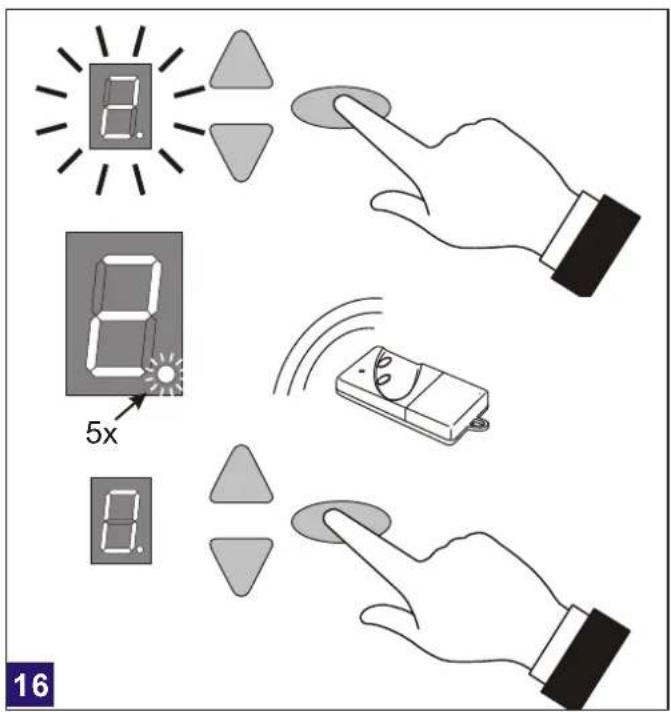

16 Menuveld 2: lichtfunctie voor de handzender programmeren
Druktoets indrukken. Het cijfer 2 verschijnt. Let op: Als u geen licht wilt programmeren dat na 4 minuten wordt uitgeschakeld, druk dan opnieuw de toets in. Het cijfer 0 verschijnt - de programmering is afgesloten. Druk de tweede toets op de handzender in waarmee het licht dat na 4 minuten wordt uitgeschakeld, wordt ingeschakeld. Zodra de code is ingelezen, knippert de rode punt (a) ter bevestiging 5 x. Na het inlezen toets even indrukken. Het cijfer 0 verschijnt. Menu beëindigd.
Wissen van alle geprogrammeerde handzenders die op de aandrijving zijn aangesloten:
Stekker van de aandrijving in het stopcontact steken en toets ingedrukt houden.

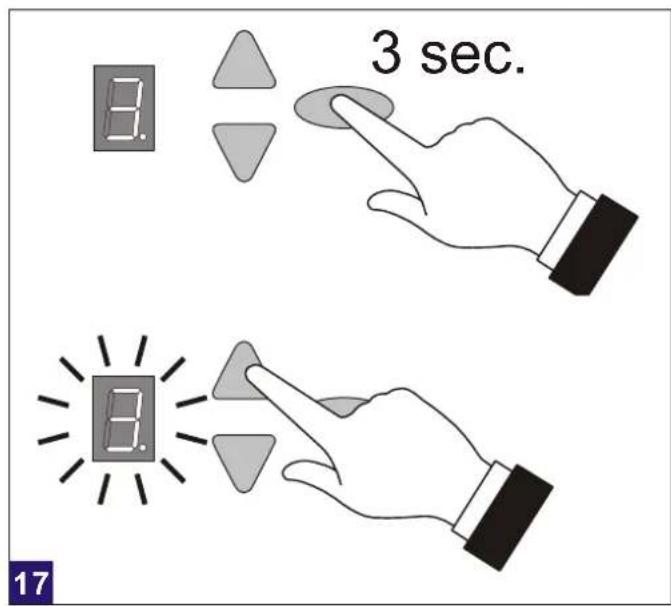

Houd toets 3 seconden lang ingedrukt. Cijfer 3 verschijnt.
Wacht even tot cijfer 3 knippert.
Toets indrukken. De aandrijving beweegt de deur in de richting OPEN, zolang de toets ingedrukt blijft. Met toets kan de positie in richting DICHT worden gecorrigeerd.
Als de gewenste eindpositie OPEN is bereikt, a.u.b. toets indrukken. De aandrijving slaat de eindpositie OPEN op en cijfer 4 verschijnt.
Wacht tot cijfer 4 knippert.
Druk toets in. De aandrijving beweegt de deur in de richting DICHT, zolang de toets ingedrukt blijft. Met toets kan de positie in richting OPEN worden gecorrigeerd.
Als de gewenste eindpositie DICHT is bereikt, a.u.b. toets indrukken. De aandrijving slaat de eindpositie DICHT op en cijfer 5 verschijnt.
Toets twee keer indrukken tot het cijfer 0 verschijnt.

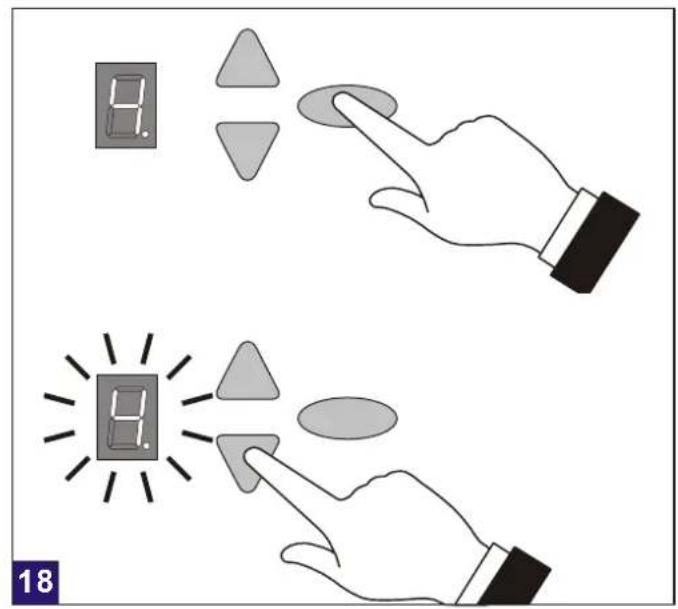

18a Krachtleerproces
Let op: Bij dit open- en sluitproces leert de aandrijving de krachtverloop en is niet krachtbegrensd! Het proces mag niet worden onderbroken. Tijdens dit proces staat de indicator op 0.
- Druk de toets in. De aandrijving opent de deur tot de bovenste eindpositie bereikt is.
- Druk de toets ▲ opnieuw in. De aandrijving sluit de deur tot de onderste eindpositie bereikt is.
- Na ca. 2 seconden wordt de weergave 0 gedoofd.

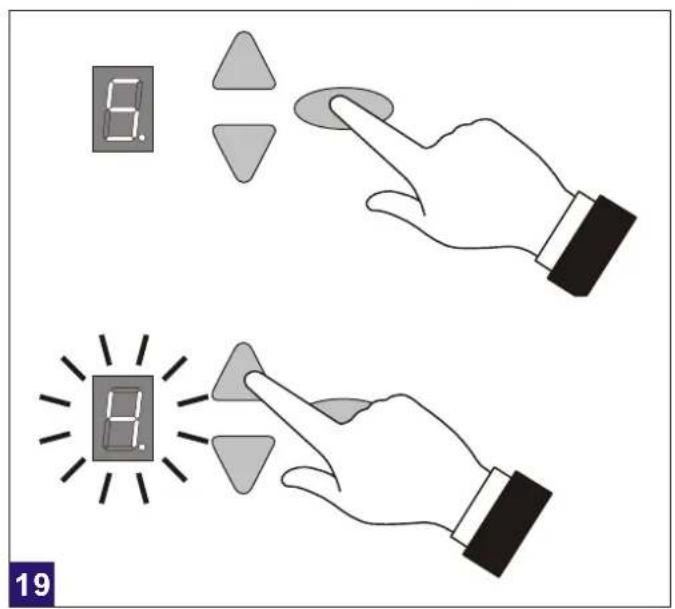

Als u het instelmenu al heeft verlaten, houd dan de toets seconden lang ingedrukt tot het cijfer 3 verschijnt. Druk vervolgens de toets in. 2 x indrukken tot het cijfer 5 verschijnt.
Na ca. 2 seconden knippert de indicator met de ingestelde waarde van de krachtbegrenzing voor het openen.
Met toets en kan de waarde voor de krachtbegrenzing hoger of lager worden ingesteld.
Druk na het instellen de toets in. Cijfer 6 verschijnt.
Na ca. 2 seconden knippert de indicator en de ingestelde waarde voor de krachtbegrenzing voor het sluiten worden weergegeven.
Met toets △ en √ kan de waarde voor de krachtbegrenzing worden verhoogd of verlaagd.
Na het instellen de toets indrukken. Het cijfer 0 verschijnt.
Vervolgens de krachtinstelling controleren en eventueel opnieuw instellen.
De kracht aan de hoofdsluitkant mag de maximale waarde van 150 N niet overschrijden!
LET OP! Een te hoog ingestelde kracht betekent gevaar voor verwondingen.
De waarde is in de fabriek ingesteld op 4!

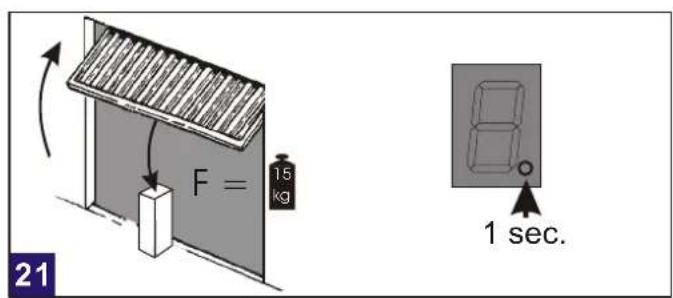

21 Controle van de krachtbegrenzingsinrichting
- Hindernis (bijv. doos van de aandrijving) onder de onderkant van de deur plaatsen.
- Deur vanuit de eindpositie OPEN starten.
- De aandrijving loopt op de hindernis, stopt en zet de deur weer terug in de bovenste eindpositie.
- De punt (a) moet ca. 1 seconde lang worden uitgeschakeld. Dan functioneert de aandrijving juist.

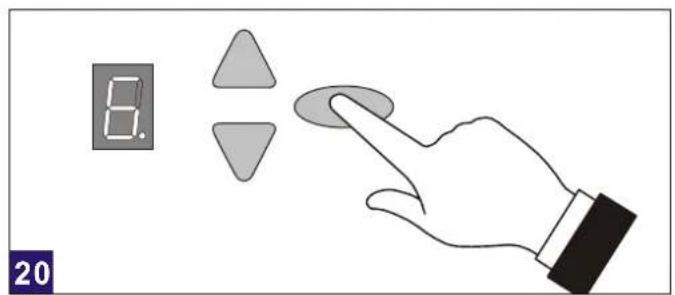

Indien de veren van de deur gewijzigd zijn, moet het krachtleerproces opnieuw worden doorgevoerd:
Ga naar menustap 5 en houd de toets
3 seconden lang ingedrukt. Het cijfer 0 verschijnt. Vervolgens wordt het krachtleerproces doorgevoerd als onder punt 18a beschreven.
Bijzondere instellingen
Houd toets 3 seconden lang ingedrukt. Cijfer 3 verschijnt. Toets verschillende keren indrukken tot menustap 6 wordt weergegeven. Toets opnieuw 3 seconden lang ingedrukt houden tot cijfer 7 verschijnt.
| Menuwaarde | Lichtijd | Waarschuwingsijd |
| 0 | 60 s | - |
| 1 | 90 s | - |
| 2 | 120 s | - |
| 3 | 240 s | - |
| 4 | 0 s | 3 s |
| 5 | 90 s | 3 s |
| 6 | 240 s | 3 s |
| 7 | 0 s | 10 s |
| 8 | 90 s | 10 s |
| 9 | 240 s | 10 s |
Bij ingestelde waarschuwingstijd knippert het licht voordat de aandrijving start en tijdens de beweging. Deze waarde is in de fabriek ingesteld op 1.
Toets D indrukken. Cijfer 8 verschijnt.
| Menuwaarde | StartOpen | StopOpen | StartDicht | StopDicht |
| 0 | 0 | 0 | 0 | 0 |
| 1 | 15 | 0 | 15 | 0 |
| 2 | 0 | 15 | 0 | 60 |
| 3 | 15 | 15 | 15 | 35 |
| 4 | 25 | 45 | 25 | 45 |
| 5 | 15 | 15 | 15 | 60 |
| 6 | 15 | 15 | 15 | 15 |
| 7 | 35 | 35 | 35 | 50 |
| 8 | 60 | 15 | 15 | 85 |
| 9 | alleen vertraagde aanloop / stop |
Deze gegevens komen overeen met de aan de loopwagen gemeten trajecten in cm.
Belangrijke aanwijzing:
In de fabriek is deze waarde ingesteld op 4. Deze waarde mag uitsluitend worden veranderd met uitdrukkelijke toestemming van de fabrikant van de deur. Toets indrukken. Het cijfer 0 verschijnt.
Bedieningshandleiding
Onderwijs alle personen die de deurinstallatie gebruiken in het juiste en veilige gebruik ervan:
Bij het bedienen van de aandrijvingen moeten de open- en sluitprocessen worden gecontroleerd.
Handzenders horen niet thuis in handen van kinderen.
In het draaibereik van de deur mogen zich geen personen of voorwerpen bevinden.
Functie
De garagedeuraandrijving kan worden bediend door impulsgevers zoals handzenders, sleuteltoetsen e.d. Er is slechts een kort impuls vereist.
Eerste impuls:
Aandrijving start en beweegt de deur naar de ingestelde eindpositie OPEN of DICHT.
Impuls tijdens het bewegingsproces: deur stoot
Nieuw impuls:
De deur loopt in de tegenovergestelde richting.
Interne beveiliging
De deur loopt tijdens het sluitproces op een hindernis, stopt de aandrijving en geeft de hindernis vrij doordat de deur wordt geopend tot in de bovenste eindpositie.
Geachte klant,
U heeft een garagedeuraandrijving gekocht die tijdens het productieproces door de fabrikant verschillende malen is gecontroleerd op de onberispelijke kwaliteit. Mocht de aandrijving of delen hiervan aantoonbaar wegens materiaal- of fabricagefouten onbruikbaar zijn of mocht de bruikbaarheid hierdoor aanzienlijk worden beperkt, zullen wij de aandrijving naar eigen goeddunken repareren of een nieuw exemplaar leveren.
Voor schade die het gevolg is van ondeskundige montagewerkzaamheden, een foutieve inbedrijfstelling, een onjuiste
Tijdens de laatste 2 seconden van het sluitproces wordt de deur slechts een spleet hoog geopend om de hindernis vrij te geven. De benedenkant van de garage is echter niet zichtbaar.
Indien de deur tijdens het openingsproces op een hindernis stoot, stopt de aandrijving direct. De deur kan worden gesloten door opnieuw een impuls te geven.
Externe beveiliging
Aansluitschema afbeelding 13 Loopdeurcontact (STOP A)
Een geopende loopdeur stopt de aandrijving direct c.q. voorkomt het herstarten van de aandrijving. Fotocel (STOP B)
Indien de fotocel tijdens het sluitproces wordt onderbroken, wordt de deur gestopt en in de andere richting bewogen. Een onderbreking van de fotocel tijdens het openingsproces heeft geen invloed.
Fotocel (STOP B)
Indien de fotocel tijdens het sluitproces wordt onderbroken, wordt de deur gestopt en in de andere richting bewogen. Een onderbreking van de fotocel tijdens het openingsproces heeft geen invloed.
Noodontkoppeling
Tijdens instelwerkzaamheden, stroomstoring of storingen kan de deur handmatig worden bediend door de trekknop aan de loopwagen van de aandrijving te ontgrendelen.
Mocht de deur voor een langere periode handmatig moeten worden bediend, plaats dan de arreerstift die overeenkomstig (zie afbeelding 12). De deurvergrendeling die voor het bedrijf met aandrijving werd stilgezet, moet weer worden gemonteerd omdat de gesloten deur anders niet is afgesloten.
Voor de heringebruikname van de aandrijving wordt de vergrendelingshevel weer in de parkeerpositie (a) gezet en de deurvergrendeling stilgezet.
Na een impuls worden de deur automatisch weer met de deuraandrijving vergrendeld.
Verlichting
De verlichting wordt na de impuls voor de start automatisch ingeschakeld en na afloop van de ingestelde tijd (in de fabriek ingesteld op ca. 90 seconden) ook automatisch weer uitgeschakeld.
Een tweede toets op de handzender kan worden geprogrammeerd zodat het licht na 4 minuten wordt uitgeschakeld (afbeelding 16). Als de toets op de handzender wordt ingedrukt, wordt het licht onafhankelijk van de motor ingeschakeld en na 4 minuten weer uitgeschakeld.
Garantievoorwaarden
Voor bediening en onderhoud, van ondeskundige belasting en principeel van eigenmachtige wijzigingen die aan de aandrijving en het toebehoren zijn doorgevoerd, zijn wij niet aansprakelijk. Dit geldt tevens voor schade die het gevolg is van het transport, overmacht, invloed van buitenaf of natuurlijke slijtage en bijzondere atmosferische belastingen. Na eigenhandige wijzigingen of reparaties aan functionele delen zijn wij niet aansprakelijk. Gebreken dienen onmiddellijk schriftelijk ter kennis te worden gebracht. De betreffende onderdelen dienen ons desgevraagd te worden toegezonden.
Verwisselen van de gloeilamp:
Trek de stekker uit het stopcontact en open de lampenkap met een kruiskopschroevendraaier (2 x 100). Gloeilamp verwisselen (230 V, 40 W, sukkel E27) en lampenkap weer vastschroeven.
Signaallamp
Indien er ter signalering van het open- en sluitproces een signaallamp geïnstalleerd is, knippert deze samen met de lamp in de aandrijving zodra er een startimpuls wordt gegeven. De aandrijving start vertraagd overeenkomstig de ingestelde waarschuwingstijd (zie menustap 7).
Handzender
Programmeren van andere handzenders: Zie de menustappen 1 en 2 (afbeelding 15 en 16).
Verwisselen van de batterij: schuif de deksel van het batterijvakje van de handzender af. Haal de batterij eruit.
Plaats een nieuwe batterij (alkaline 23A, 12V). Let op de juiste poolrichting!
Schuif de deksel weer op.
Voeg lege batterijen toe aan het klein chemisch afval!
Onderhoud/inspectie
Ter wille van uw eigen veiligheid adviseren wij om de deur voor de eerste inbedrijfstelling en naar behoefte door een deskundig bedrijf te laten controleren. Laat de inspectie echter tenminste eenmaal per jaar doorvoeren.
Controle van de krachtbegrenzing
De sturing van de aandrijving is voorzien van
een veiligheidssysteem met twee processors ter controle van de krachtbegrenzing.
De geïntegreerde krachtuitschakeling wordt in elke eindpositie automatisch getest.
Voor de inbedrijfstelling en tenminste eenmaal per jaar dient de deurinstallatie te worden gecontroleerd. De instelling van de krachtbegrenzing moet bij die gelegenheid worden gecontroleerd (afbeelding 21)!
LET OP! Een te hoog ingestelde sluitkracht kan verwondingen veroorzaken.
In menuveld 5 kan de kracht voor het openingsproces worden bijgesteld. In menustap 6 kan de kracht voor het sluitproces worden bijgesteld.
Wij zijn niet aansprakelijk voor de kosten voor demontage, montage, vracht en porti. Mocht blijken dat de reclamatie ongegrond is, is de besteller voor ons de kosten aansprakelijk.
Deze garantie is uitsluitend geldig in combinatie met de gekwiteerde factuur en treedt op de dag van de levering in kracht. De fabrikant garandeert dat het product vrij is van gebreken.
De garantietermijn bedraagt 24 maanden, mits het formulier op de achterkant juist is ingevuld. Mocht dit niet het geval zijn, vervalt de garantie 27 maanden na productiedatum.
Opsporen van storingen
Belangrijke aanwijzing: bij werkzaamheden aan de aandrijving dient steeds eerst de stekker uit het stopcontact te worden getrokken!
| Storing Eventuele oorzaak Verhe | pen | |
| Deur sluit/opent nicht volledig | Het mechanisme van de deur is veranderdSluit-/openingskracht te zwak ingesteldEindpositie Niet juices ingesteld | Deur latent controllederen.Krachtinstelling doorvoeren (menustappen 5 en 6)Eindpositie opnieuw instellen (menu 3 en 4) |
| Deur drukt in de eindposities | Eindpositie Niet optimaal ingesteld | Eindpositie opnieuw instellen (menu 3 en 4) |
| Na het sluiten worden de deur waar een spleet breed geopend | Deur blokkeert even voor de gesloten positie. | Hindernis verwijderen of eindpositie DICTOpnieuw instellen (menustap 4) |
| Deur reageert nicht op impuls van dehandzender - wel als de druktoets ofeen andere impulsgeber wordtbediend. | Batterij in de handzender is leegAntenne ontbreekt of is Niet gerichtGeen handzender geprogrammeerd | Batterij in de handzender verrangenAntenneplaatsen/richtenHandzender programmeren (menustap 1) |
| Deur reageert nicht op impulsen van dehandzender, noch op andere impulsen | Zie weergegeven diagnose | Zie weergegeven diagnose |
| Te geringe reikwijdte van dehandzender | Batterij in de handzender is leegAntenne ontbreekt of is Niet gerichtAfscherming van het ontvangstsigmaal door opdrachtgeber | Batterij in de handzender verrangenAntenneplaatsen/richtenExternale antenne aansluiten (toebehoren) |
Zie weergegeven diagnose
Tijdens het bedrijf dient de weergave ter diagnose bij eventuele storingen
| Cijfer | Toestand | Diagnose / Verhelping |
| 0 | Aandrijving start en cijfer 0 wordt gedoofd. | De aandrijving ontvangt een startimpuls aan de ingang START of door een zender. Normaal bedrijf. |
| 1 | De deur worden geopend noch gesloten. | Aansluiting STOP A is onderbroken. Externe beveiliging is in werkig getreten (bv. Klinket) |
| 2 | Deur sluit Niet mehr. | Aansluiting STOP B is onderbroken.
Externe beveiliging is in werkig getreten (bv. Fotocel) |
| 3 | Motorstilstand | Motor draait Niet. Vakbedrijf inschakelen. |
| 4 | Continu impuls aan de startingang. | Deur neemt geen startimpulseer aan. Externe impulsgever geeft continu impuls (bv. Toets klemt) |
| 5 | Fout bij het instellen van de aandrijving opgetreden. | Traject te lang.
Instelling menustappen 3 en 4 opnieuw doorvoeren. |
| 0 | Cijfer 0 wordt ook tijdens het volgende open- en sluitproces weergegeven en verrolgens geoefd.
Cijfer 0 blijft weergegeven. | Aandrijving voert een leerproces voor de krachtbegrenzing door Let op: dieze processen+zijn nicht krachtgecontroler!
Deurmechanisme controeren. Deur loopt te zwaar. |
Wijzigingen voorbehouden
Garantiebewijs
Type:
Productienummer: (zie typeplaatje)
Koopdatum:
Datum van de eerste inbedrijfstelling: Adres/stempel van de belaste firma:
EG-conformiteitsverklaring volgens artikel 8 van de „Machinerichtlijn“ (EG-richtlijn 98/37/EG)
Firmastempel:
verklaart hierbij dat
de garage-overheaddeuren Novoform K (gewicht van het deurblad tot 70 kg), de garage-overheaddeuren Novoform M (gewicht van het deurblad tot 210 kg), de sectiedeuren Novoform E (gewicht van het deurblad tot 196 kg) in combinatie met de deuraandrijvingen Novomatic 403, 553 of 803
voldoen aan de geldige voorwaarden van de EG-machinerichtlijn (EG-richtlijn 98/37/EG) en voldoen aan de geldige voorwaarden van de hierna genoemde nadere EG-richtlijnen:
- laagspanningsrichtlijn (73/23/EWG) - EMV-richtlijn (89/336/EWG)
hierna genoemde geharmoniseerde normen (of delen hiervan) werden toegepast
- EN 12453 deuren - veiligheid bij het gebruik van mechanisch bediende deuren - eisen en classificatie
- EN 12445 deuren - veiligheid bij het gebruik van mechanisch bediende deuren - keuringsprocessen
- EN 12604 deuren - mechanische aspecten - vereisten
- EN 12605 deuren - mechanische aspecten - keuringsprocessen
volgende nationale of internationale normen (of delen/paragrafen hieruit) en specificaties werden toegepast
- Richtlijn voor mechanisch bediende ramen en deuren ZH 1/494 april 1989
- Veiligheid van elektrische apparaten voor het privé gebruik en soortgelijke doeleinden: DIN EN 60335 - 1 / VDE 0700 deel 1
Een proefmodel van de machine werd door de keuringsinstantie
TÜV Nord
TÜV-CERT-instantie voor het certificeren van machines, lift- en transporttechniek
gekeurd. Deze instantie heeft het embleem met het nr. 08/205/GS/PT00710 overhandigd.
Wij bevestigen dat de machine overeenstemt met het gekeurde model.
Plaats, datum: Handtekening:
| Deze met de hand bediende poort werden achteraf door de hieronder genode monteur voorzet van een poortaandriving. De geveens van deze aandrivying staan vermied op het typeplaatje. De monteur bevestigt dat Der zich verzilrakling van conformiteit volgens de machinerichtelijk voor de poortinstalatie is afgeveen en aan de client weed overhandligd. Ten behoeve van de eigén veiligheid dient de poort (voer zover er ter plaatse geen nationale regelingeving hierromrent van kracht is) ten minste 1 x per Jaar door een gkelwaliffeerde monteur te worden gecontroleerd. |
| Serienummer van de poort: |
| Type aandrivying: met begrachtigting |
| Fabrikant van de poort (montagefirma): |
| Monteur: |
| Datum: |
| Handtekening: |
