Producttype Motorisatie voor kantelgaragedeur of sectordeur
Merk Novoferm
Model Novomatic 403
Voeding 230 V ~, 50 Hz, via stekker 2P+T (kabel 80 cm)
Motorvermogen Niet gespecificeerd (schatting 400 W)
Ingebouwde verlichting Lamp 40 W, fitting E27 (max 500 W voor externe verlichting)
Radio-ontvanger Ingebouwd, tot 10 draagbare zenders
Bereik van de afstandsbediening Ongeveer 20-30 m (afhankelijk van omgeving)
Maximaal gewicht van de deur 70 kg (kanteldeur K), 210 kg (kanteldeur M), 196 kg (sectordeur E)
Afmetingen (motor) Niet gespecificeerd (schatting 300 x 200 x 150 mm)
Gewicht (motor) Niet gespecificeerd (schatting 5 kg)
Hoofdfuncties Openen, sluiten, stop, automatische omkering, instelbare krachtbegrenzer, getimede verlichting, lichte vooraankondiging
Veiligheidsingangen STOP A (poortcontact), STOP B (fotocel), voeding 24 V voor accessoires
Hulpuitgang Externe verlichting of richtingaanwijzer (max 500 W, klasse II)
Bedrijfstemperatuur Niet gespecificeerd (schatting -20°C tot +50°C)
Beschermingsgraad Niet gespecificeerd (schatting IP20)
Onderhoud Jaarlijkse controle van de krachtbegrenzer, smering van de assen, vervanging lamp en batterijen
Reserveonderdelen beschikbaar Lamp, batterijen 23A 12V, draagbare zender, externe antenne, poortcontact, fotocel
Garantie 24 maanden (onder voorwaarden)
Normen CE, EN 12453, EN 12445, EN 12604, EN 12605, TÜV GS

Veelgestelde vragen - Novomatic 403 Novoferm

Welke soorten deuren kan ik motoriseren met de Novomatic 403?
De Novomatic 403 is ontworpen voor kantelgaragedeuren en sectordeuren, tot een gewicht van 70 kg (type K), 210 kg (type M) of 196 kg (type E). Hij is compatibel met de meegeleverde geleiderails en consoles.
Hoe programmeer ik de afstandsbediening (draagbare zender)?
Druk kort op de D-toets om in het menu te gaan. Het cijfer 1 verschijnt. Zodra het knippert, druk ongeveer 1 seconde op de toets van de zender die u wilt programmeren. Het rode lampje knippert 5 keer ter bevestiging. U kunt tot 10 zenders programmeren.
Hoe stel ik de eindposities van openen en sluiten in?
Houd de D-toets 3 seconden ingedrukt om het menu te openen. Gebruik de toetsen B (openen) en C (sluiten) om de deur naar de gewenste positie te verplaatsen, druk dan op D om op te slaan. De instelling gebeurt in menustappen 3 (openen) en 4 (sluiten).
Wat te doen als de deur niet meer reageert op de afstandsbediening?
Controleer eerst de batterij van de zender (type 23A, 12V). Zorg ervoor dat de antenne correct is gericht (90° naar rechts). Als het probleem aanhoudt, programmeer de zender opnieuw (zie FAQ 2). Als de deur op geen enkele opdracht reageert, raadpleeg het diagnosebeeld (zie handleiding).
Hoe voer ik een handmatige ontgrendeling van de deur uit bij stroomuitval?
Trek aan de trekschakelaar op de wagen om de deur los te koppelen van de motorisatie. U kunt de deur dan handmatig bedienen. Voor langdurig gebruik, verwijder de borgpen uit de vaste positie en plaats deze in de borgpositie (zie afb. 12). Om opnieuw in te schakelen, plaats de pen terug en herstel de verbinding.
Hoe stel ik de gevoeligheid van de krachtbegrenzer in?
Ga naar menustappen 5 (openen) en 6 (sluiten) door op D te drukken tot 5 of 6 verschijnt. Gebruik de toetsen B en C om de waarde te verhogen of verlagen (fabrieksinstelling: 4). De kracht op het contactprofiel mag niet meer dan 150 N bedragen.
Kan ik een fotocel of een poortcontact installeren?
Ja, deze veiligheidsaccessoires kunnen worden aangesloten op de ingangen STOP A (poortcontact) en STOP B (fotocel) op de printplaat. Het aansluitschema staat in de handleiding (afb. 13). Koppel het apparaat altijd los voordat u ingrijpt.
Hoe vervang ik de verlichtingslamp?
Koppel de stroomtoevoer los. Open het lampglas met een kruiskopschroevendraaier. Vervang de lamp door een nieuwe (230 V, 40 W, fitting E27). Sluit het lampglas en sluit de stroom weer aan.
Wat betekent de foutcode op het scherm?
Mogelijke codes: 1 = onderbreking STOP A (poort), 2 = onderbreking STOP B (fotocel), 3 = motor geblokkeerd, 4 = continue puls op ingang START, 5 = parameterfout. Raadpleeg de diagnosetabel in de handleiding voor oplossingen.
Welk periodiek onderhoud is nodig?
Laat de installatie minstens eenmaal per jaar controleren door een specialist. Controleer de goede werking van de krachtbegrenzer (test met een obstakel), smeer de deurassen en draai de schroeven aan. Vervang de batterij van de zender indien nodig.

Gebruikersvragen over Novomatic 403 Novoferm

0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.

Stel een nieuwe vraag over dit apparaat

De e-mail blijft privé: deze wordt alleen gebruikt om u te waarschuwen als iemand op uw vraag reageert.

Nog geen vragen. Stel de eerste vraag.

Download de handleiding voor uw Garagepoort in PDF-formaat gratis! Vind uw handleiding Novomatic 403 - Novoferm en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Novomatic 403 van het merk Novoferm.

GEBRUIKSAANWIJZING Novomatic 403 Novoferm

Montage-, bedienings-, onderhoudshandleiding en fabrieksgarantie voor garagedeuraandrijvingen Novomatic 403 / 553

Novoferm Novomatic 403 - 1

Novoferm Novomatic 403 - 2

Novoferm Novomatic 403 - 3

Novoferm Novomatic 403 - 4

Novoferm Novomatic 403 - 5

Novoferm Novomatic 403 - 6

Novoferm Novomatic 403 - 7

Novoferm Novomatic 403 - 8

Novoferm Novomatic 403 - 9

Novoferm Novomatic 403 - 10

Novoferm Novomatic 403 - 11

Novoferm Novomatic 403 - 12

Novoferm Novomatic 403 - 13

Novoferm Novomatic 403 - 14

Novoferm Novomatic 403 - 15

Novoferm Novomatic 403 - 16

Novoferm Novomatic 403 - 17

Novoferm Novomatic 403 - 18

Novoferm Novomatic 403 - 19

Novoferm Novomatic 403 - 20

Novoferm Novomatic 403 - 21

Novoferm Novomatic 403 - 22

Novoferm Novomatic 403 - 23

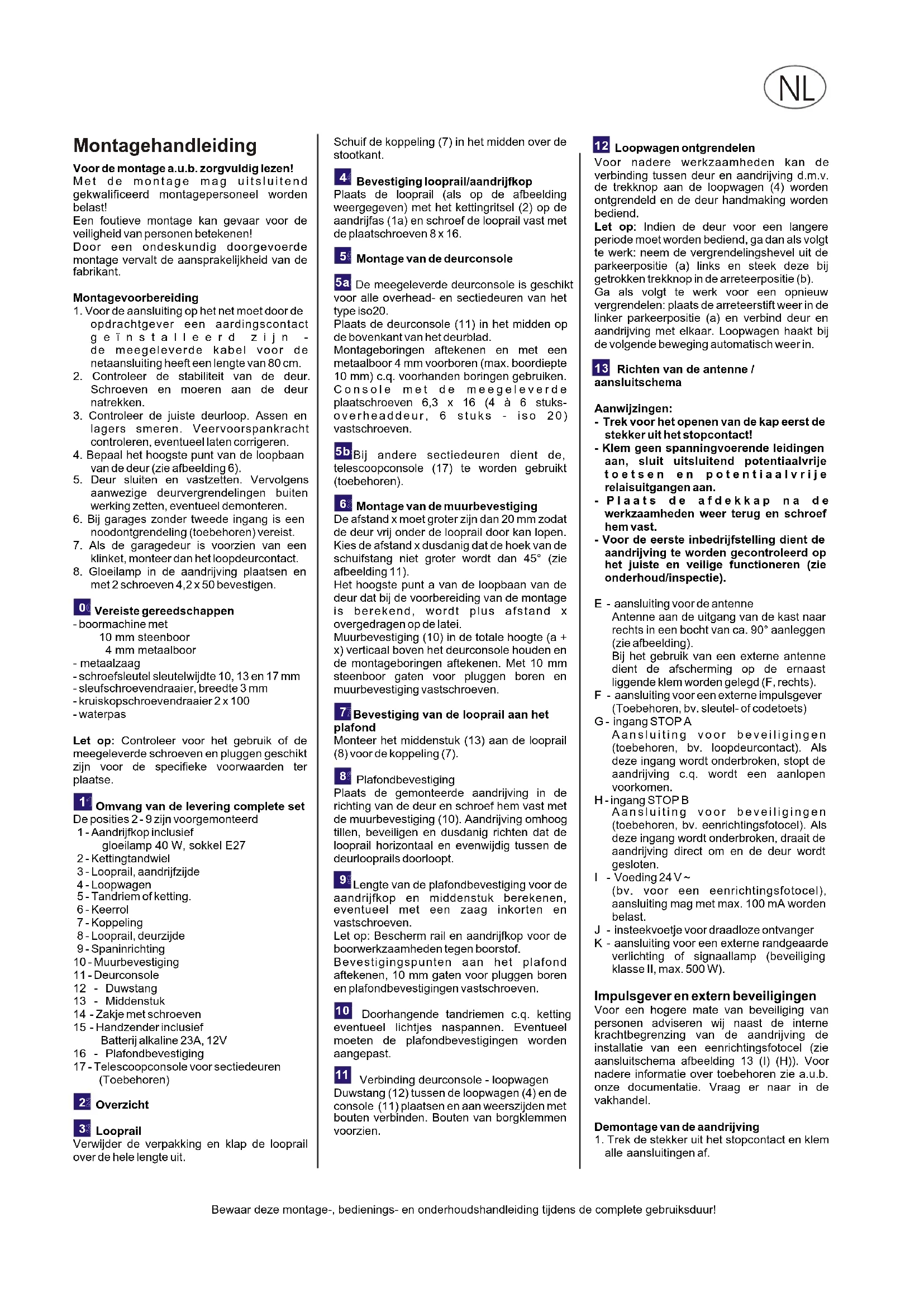

Montageanleitung

Wicket door contact (STOP A)

Voor de montage a.u.b.zorgvuldig lezen! Met de montage mag uitsluitend gekwalificeerd montagepersoneel worden belast!

Een foutieve montage kan gevaar voor de veiligheid van personen beteken!

Door een ondeskundig doorgevoerde montage verwalt de aansprakelijkheid van de fabrikant.

Montagevoorbereiding

  1. Voor de aansluiting op het net要去 door opdrachtgever een aardingscontact geinstalleerd zijn - de meegeleverde kabel voor denetaansluiting heefteen lengte van 80 cm.
  2. Controller de stabiliteit van de deur, Schroeven en moeren aan de deur natrekken.
  3. Controller de juiste deurloop. Assen en lagers smeren. Veeroovorspankracht controleren, eventueliell corrigieren.
  4. Bepaal het hoogste punt van de loopbaan van de deur (zie afbeelding 6).
  5. Deur sluiten en vastzetten. Vervolgens aanwezige deurvergrendelingen buiten werking zetten, eventuel demonteren.
  6. Bij garages zonder tweede ingang is een noodontgrendeling (toebehoren) vereist.
  7. Als de garagedeur is voorzien van een klinket, monteer dan het loopdeurcontact.
  8. Gloeilamp in de aandrijving plaatsen en met 2 schroeven 4,2× 50 bevestigen.

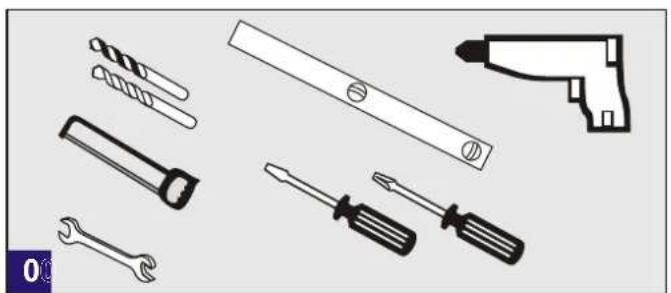

-boormachine met
10 mmsteenboor
4 mm metaalboor
-metaalzaag
-schroefsleutel sleutelwijdte 10, 13 en 17 mm
-sleufschroevendraaier, bredte 3mm
- kruskopschroevendraaier 2 x 100
-waterpas

Let op: Controlleroor het gebruik of de meegeleverde schroeven en pluggen geschikt maar voor de specifieke voorwaarden terplaatse.

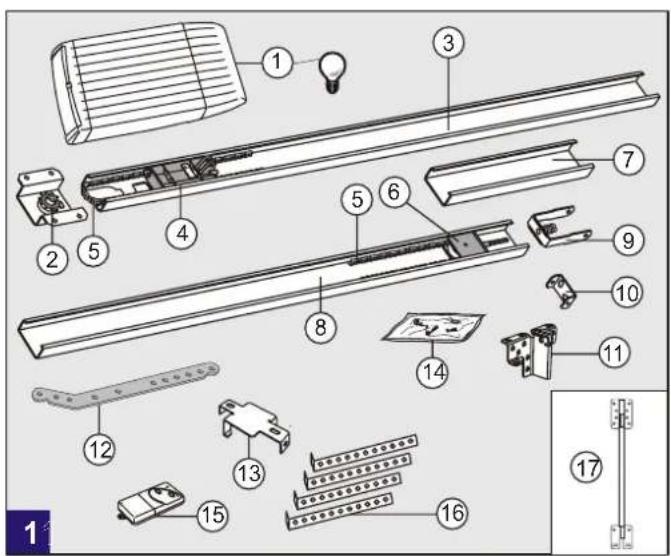

1 Omvang van de levering complete set

De posities 2-9 zijn voorgemonteerd

1-Aandrijfkop inclusief

gloeilamp 40 W, sukkel E27

2-Kettingtandwiel

3- Looprail, aandrijfzijde

4-Loopwagen

14-Zakje met schroeven

15-Handzender inclusief

Batterij alkaline 23A,12V

16 - Plafondbevestiging

17 - Telescoopconsole voor sectiedeuren (Toebehoren)

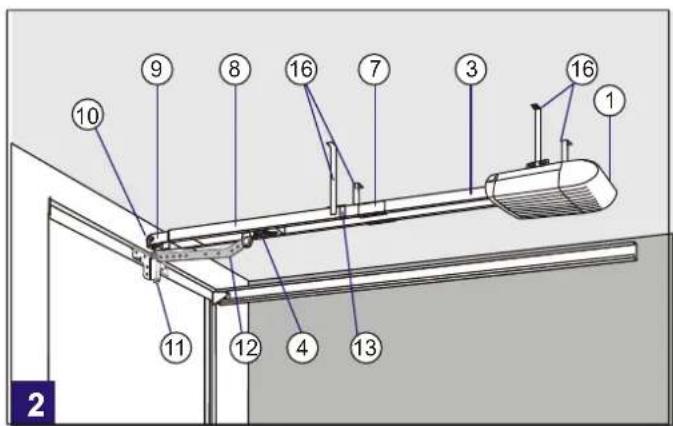

2 Overlicht

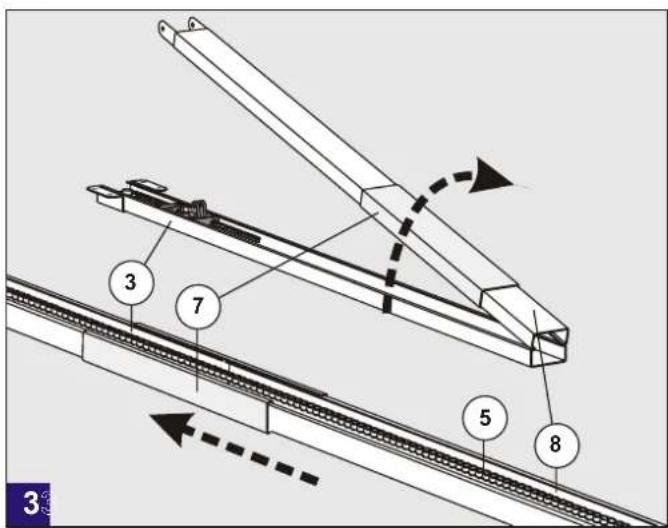

3 Looprail

Verwijder de verpakking en klap de looprail over de hele lenghteuit.

Schuif de koppeling (7) in het midden over de stootkant.

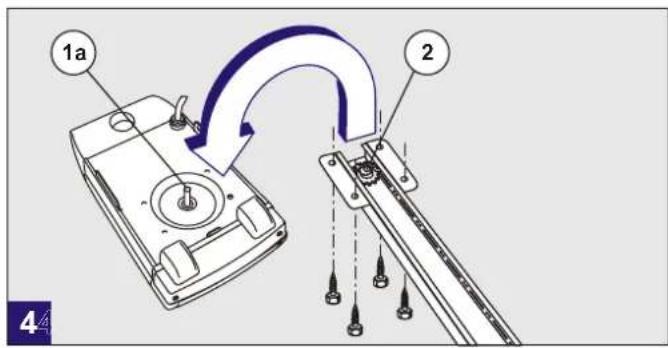

4 Bevestiging looprail/aandrijfkop

Plaats de loopraill (als op de afbeeling weergegeven) met het kettingritsel (2) op de aandrijfas (1a) en schroef de loopraill vast met de plaatschoveen 8 x 16.

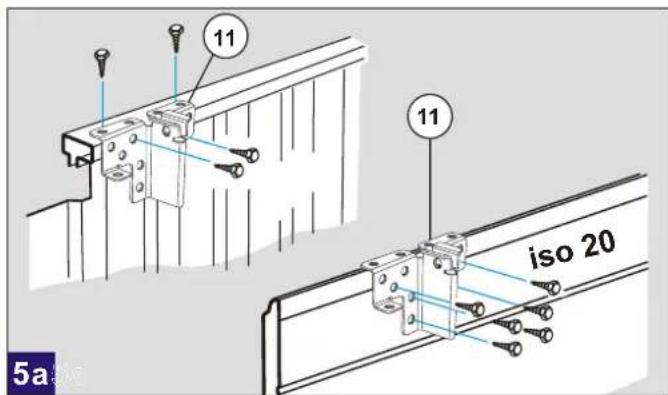

5a De meegeleverde deurconsole is geschikt voor alle overhead- en sectiedeuren van het type iso20.

Plaats de deurconsole (11) in het midden op de bovenkant van het deurblad.

Montageboringen aftekenen en met een metaalboor 4 mm voorboren (max. boordiepte 10mm c.q.voorhanden boringen gebruiken. Console met de meegeleverde plaatschroeven 6,3 x 16 (4 a 6 stuksoverheaddeur, 6 stuks - iso 20) vastschroeven.

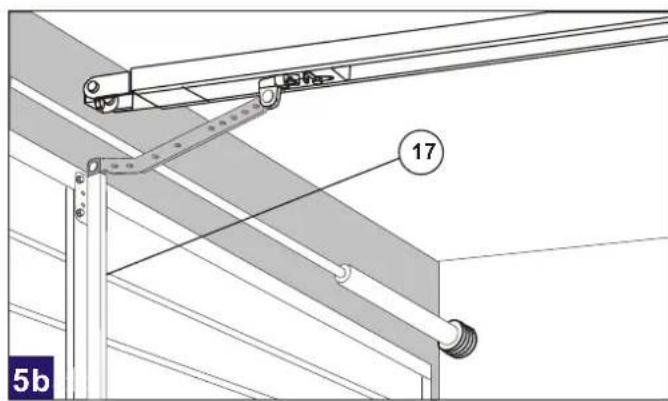

5b Bij andere sectiedeuren dient de, telescoopconsole (17) te worden gebrukt (toebehoren).

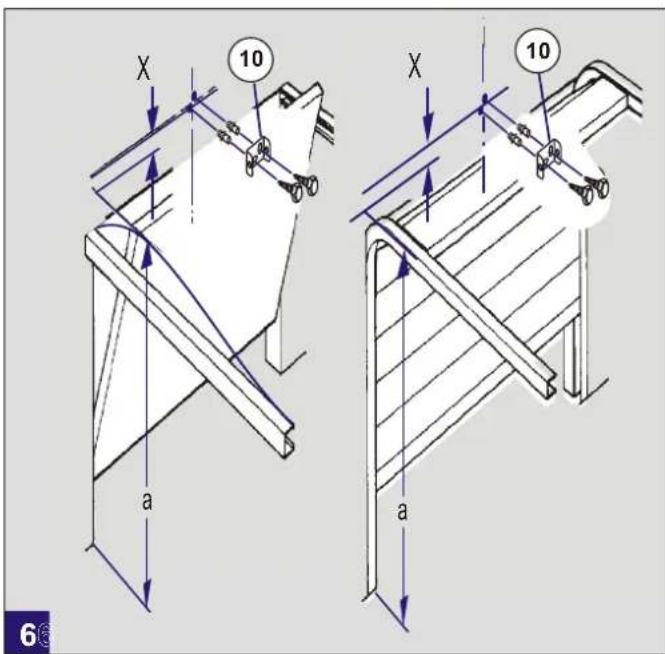

6 Montage van de muurbevestiging

De afstand x moet groter zich dan 20 mm zodate deourvijonderde loopraildoorkan lopen. Kies de afstand xdusdanig dat dehoek van de schuifstang niet groter worden dan 45^ (zie afbeelding11).

Het hoogste punt a van de hoopbaan van de deur dat bij de voorbereiding van de montage is berekend, worden plus afstand x overgedragen op delatei.

Muurbevestiging (10) in de totale hoogte (a + x) vertical boven het deurconsole houden en de montageboringen aftekenen. Met 10~mm steenboor ganten voor pluggen boren en muurbevestiging vastschroeven.

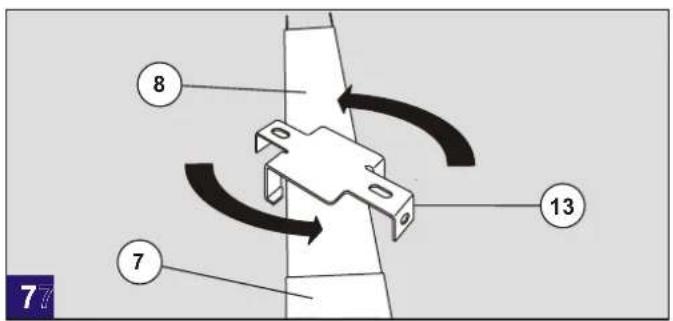

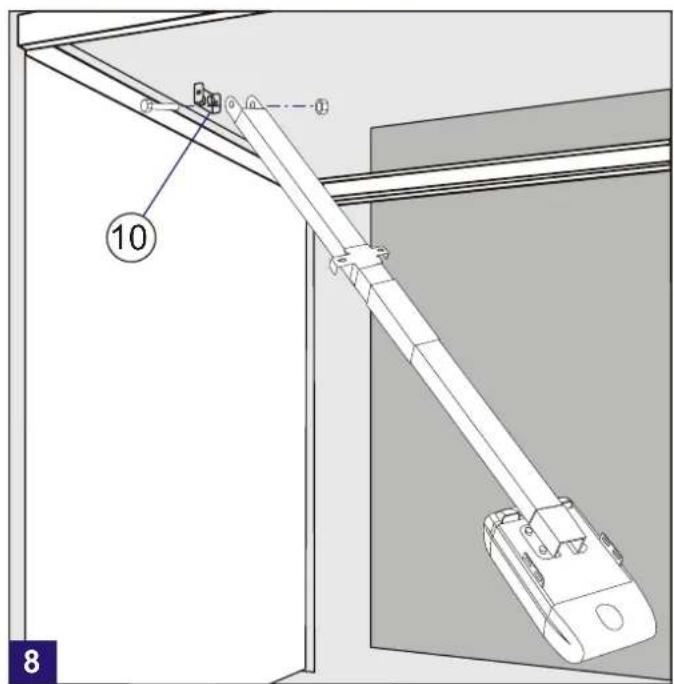

7 Bevestiging van de loopraal aan het plafond

Monteer het middenstuk (13) aan de looprail (8) voor de koppeling (7).

Plaats de gemonteerde aandrijving in derichting van de deur en schroef hem vast met de muurbevestiging (10). Aandrijving omhoog tilen, beveiligen en dusdanig richten dat de looprail horizontal een evenwijdigussen de deurlooprails doorloopt.

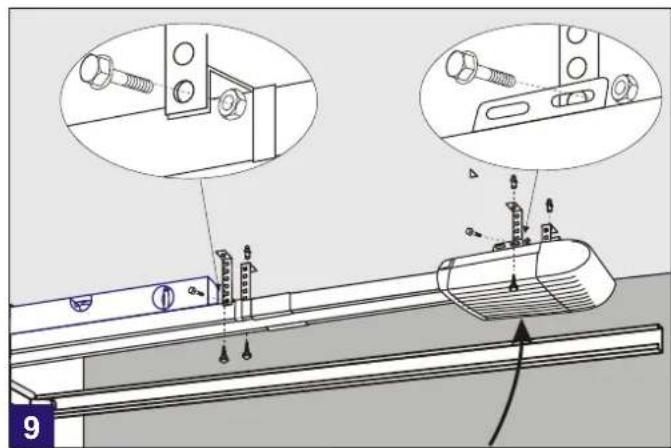

9 Lengte van de plafondbevestiging voor de aanrijfkop en middenstuk berekenen, eventuelt met een zaag inkorten en vastschroeven.

Let op: Bescherm rail en aandrijfkop voor de booorwerkzaamheden gegen boorstof. Bevestigingspunten aan het plafond aftekenen, 10mm gaten voor pluggen boren en plafondbevestigingen vaatschooven.

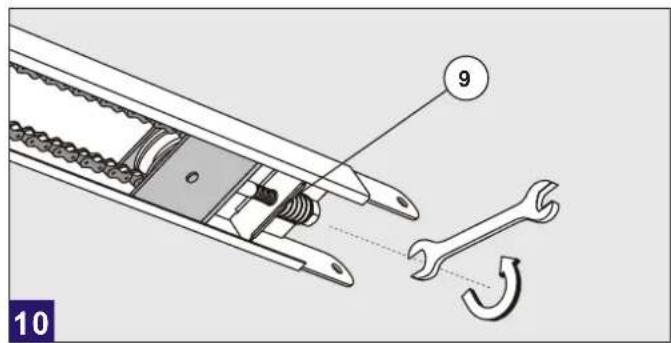

10 Doorhangende tandriemen c.q. ketting eventueel lichtjes naspannen. Eventuel moeten de plafondbevestigingen worden aangepast.

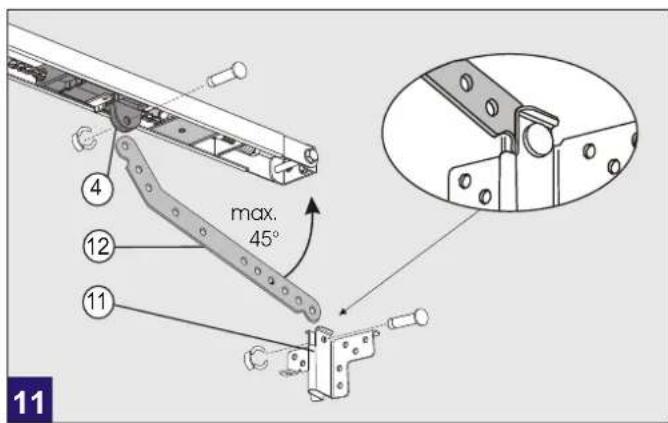

11 Verbinding deurconsole - loopwagen Duwstang (12):tussen de loopwagen (4) en de console (11)plaatsen en aan weerszijden met bouteu verbinden. Bouteu van borgklemmen voorzien.

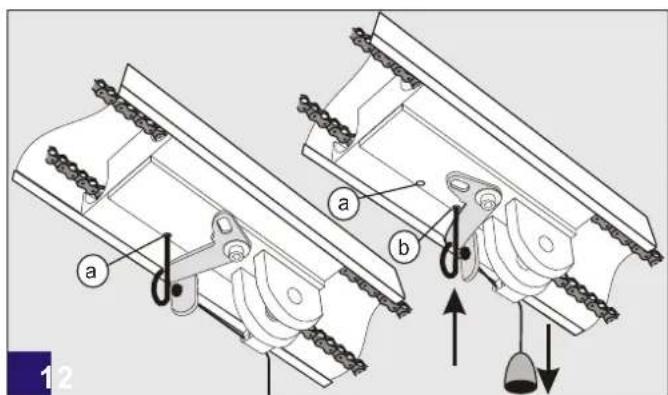

12 Loopwagen ontgrendelen

Voor nadere werkzaamheden kan de verbinding tussen deur en aandrijving d.m.v. de treknoop aan de loopwagen (4) worden ontgrendeld en de deur handmaking worden bediend.

Let op: Indien de deur voor een langere periode moet worden bediend, ga dan als volgt te werk: neem de vergrendelingshevel uit de parkeerpositie (a) links en stek deze bij getrokken trekknop in de arreerpositie (b).

Ga als volgt te werk voor een opnieuw vergrendelen: plaats de arreterstift weer in de linker parkeerpositie (a) en verbind deur en aandrijving met elkaar. Loopwagen haakt bij de volgende beweging automatisch weer in.

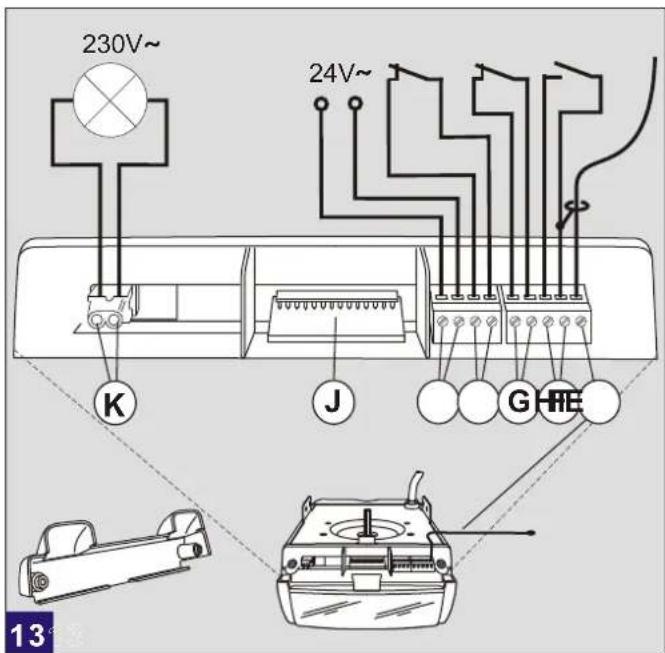

13 Richten van de Antenne / aansluitschema

Aanwijzingen:

  • Trek voor het openen van de kap eerst de stekker uith het stopcontact!
  • Klem geen spanningvoerende leidingen aan, sluit ultsluitend potentalvrijtoetsen en potentiaalvrijerelawaisuitgangen aan.
  • Plaats de afdekkap na de werkzaamheden wee terug en schroef hem vast.
    Voor de eerste inbedrijfstelling dient de aanrijving te worden gecontroleerd op het juiste en veilige functioneren (zie onderhoud/inspectie).

E - aansluiting voor de antenne

Antenne aan de uitgang van de kast naar rechts in een bocht van ca. 90^ aanleggen (zie afbeelding).
Bij het gebruik van een externte antennedient de afscherming op de ernaatliggende klem worden gelegd (F, rechts).
F - aansluiting voor een externe impulsgever (Toebehoren, bv. sleutel- of codetoets)
G-ingang STOPA

Aansluiting voor beveiligingen (toebehoren, bv. loopdeurcontact). Als deze ingang worden onderbroken, stopt de aanrijving c.q. worden een aanlopen voorkomen.

H- ingang STOPB

Aansluiting voor beveiligingen (toebehoren, bv. enrichtingsfotocel). Als deze ingang worden onderbroken, draait de aandrijving direct om en de deur worden gesloten.

I - Voeding 24 V~

(bv. voor een enrichtingsfotocel),
aansluiting mag met max. 100 mA worden belast.

J - insteekvoetje voor draadloze ontvanger
K - aansluiting voor een externe randgeaarde verlichting of signaallamp (beveiliginge klassie II, max. 500 W).

Impulsgeber en extern beveiligingen

Voor een hogere mate van beveiliging van personen adviseren wij naast de interne krachtbegrenzing van de aandrijving de installment van een enrichtingsfotocel (zie aansluitschemafbeelding13IH).Voor nadere informatatie over toebehoren zie a.u.b. once documentatie.Vraag er maar in de vakhandel.

Demontage van de aandrijving

  1. Trek de stekker uit het stopcontact en klem alle aansluitingen af.

  2. Verbreek de verbinding:tussen deur en aandrijving enzetde deur vast.
    3.De werkzaamheden die in de montagevoorschriften onder punt 3 tot 14 zich genoemd, worden in omgedraide volgorde doorgevoerd

Programmeren van de aandrijving

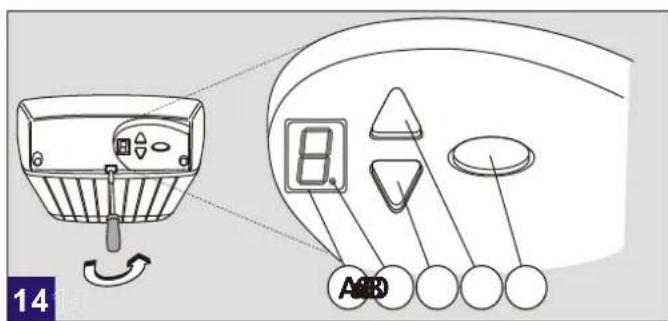

14 Bedieningselementen

De bedieningselementen voor het programmeren van de deuraandrijving zijn beschermd door een doordzichtige afdekkap. Deze doordzichtige afdekkap kan worden geopend m.b.v. een schroevendraair.

Na het programmeren van de aandrijving moet de doorzichtigte afdekkap waar worden gesloten.

A - De cijfers dienen voor de aanduiding van het menupunt en van de ingestelde waarde.
a - De punt brandt als teken dat de installmentie bedrijfskaar is en knippert als bevestiging van geleerde codes van handzenders.
B - Toets dientijdens de instelling voor het omhoog zetten en buiten het menu als starttoets.
C-Toets dientijdens de instelling voor het omlaag zetten.
D-Toets dient voor het oproepen van het instelmenu, voor het verwisselen van de menustappen en voor het opslaan van deinstallingen.

Het programmeren van de besturing is menugestuurd. Door het indrukken van de toets wordt de menusturing opgeroepen. De cijfers van de indicator geven de velden van het menu weeer. Na ca. 2 seconden knippert de indicator en de instelling kan met behulp van de toetsen en worden gewijzigd. Met de toets wordt de ingestelde waarde opgeslagen en het programme gaat automatisch over maar de volgende menuveld. Door de toets

verschillende keren achefter elkaar in te drukken, kuren menuvelden worden overgezlagen. Voor het afsluiten van het menu wordt de toets zo vaak ingedrukt tot het cijfer 0 verschijnt. Buiten het menu kan met toets een startimpuls worden geveen.

Voor het begin van de programmering

  • Deur met loopwagen lately inklienken.
  • Stekker in het stopcontact steken. Punt (a) brandt.
  • Overtuig u ervan dat de antennne juist geplaatst is (zie afbeeling 13).
    -Lees de instructies van de handzender.

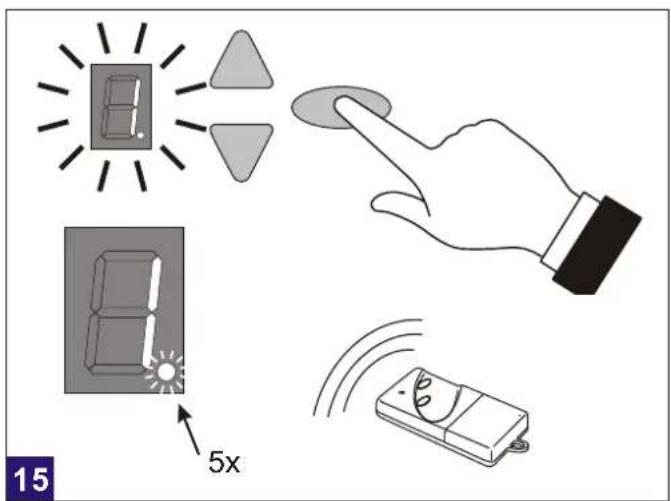

15 Menuveld 1: startfunctie voor de handzender programmeren

Even de toets indrukken.

Het cijfer 1 verschijnt.

Zodra de indicator knippert, houdt u de toets van de handzender, waarmee u de aandrijving later wilt starten, ca. 1 seconde lang ingedrukt. Zodra de code is ingelezen, knippert de rode punt (a) ter bevestiging 5 x.

Er können verschillende handzenders (max. 10 stuk) worden geprogrammeerd.

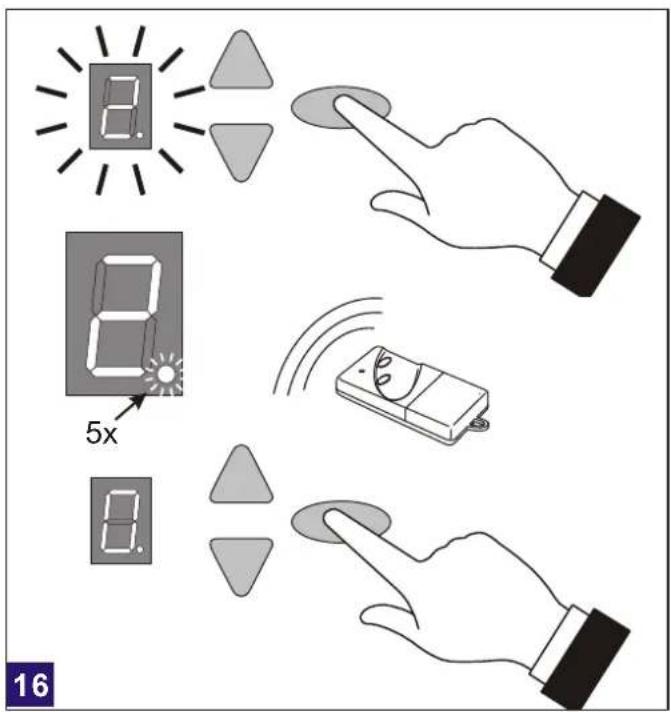

16 Menuveld 2 :lichtfunctie voor de handzender programmeren

Druk toets in
Het cijfer 2 verschijnt.
Let op: Als u geenlicht wiltprogrammeren dat na 4 minuten wordenuitgeschakeld,druk dan opnieuw de toets in. Het cijfer 0 verschijnt -de programmering is afgesloten.
Druk de tweede toets op de handzender in warmee het Licht dat na 4 minutes wordenuitgeschakelmoet worden ingeschakeld.
Zodra de code is ingelezen, knippert de rodepunt (a) ter bevestiging 5 x.
Na het inlezen toets even indrukken. Het cider 0 verschijnt. Menu beeindigd.

Wissen van alle geprogrammeerde handzenders die op de aandrijving zijn aangesloten:

Stekker van de aandrijving in het stopcontact steken en toets ingedrukt honden.

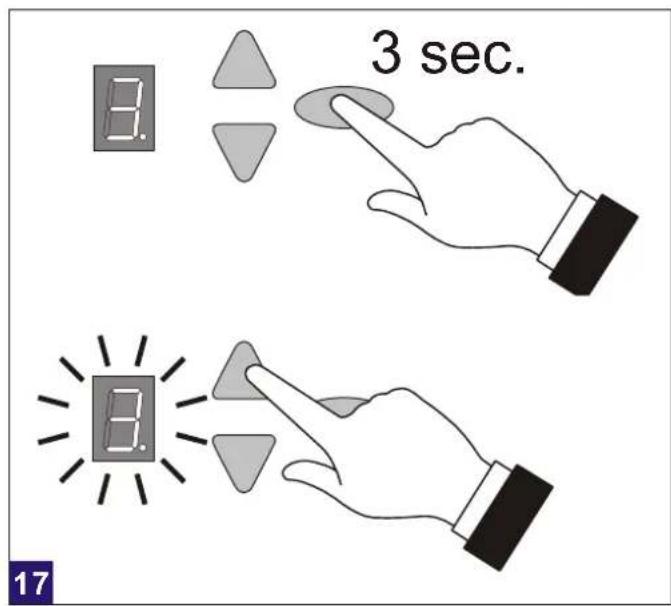

17 Menuveld 3: instellen van de bovenste eindpositie

Houd toets 3 seconden lang ingedrukt. Cijfer 3 verschijnt.

Wacht even tot cijfer 3 knippert.

Toets indrukken. De aandrijving beweegt de deur in de richting OPEN, zolang de toets ingedrukt blijft. Met toets kan de positie in richting DICTHT worden gecorrigeerd.

Als de gewenste eindpositie OPEN is bereikt, a.u.b. Toets indrukken. De aandrijving slaat de eindpositie OPEN op en cijfer 4 verschijnt.

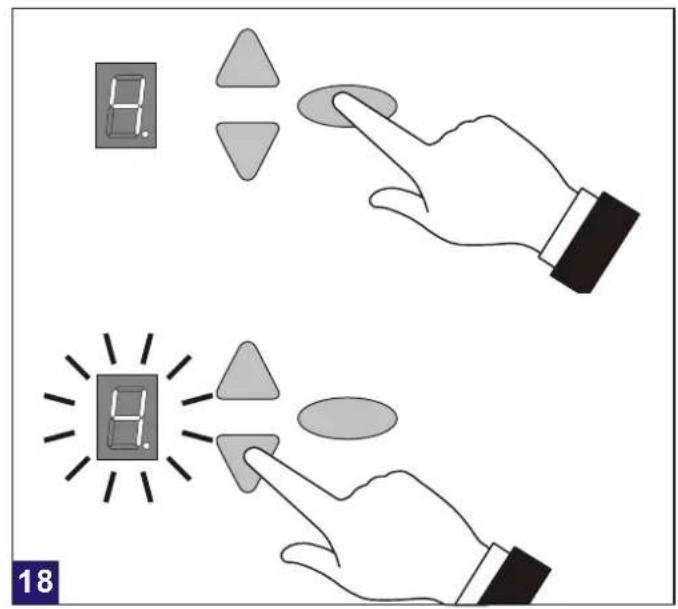

18 Menuveld 4: Instellen van de onderste eindpositie

Wacht tot cijfer 4 knippert.

Drukt toets in. De aandrijving beweegt de deur in de richting DICTHT, zolang de toets ingedrukt blijft. Met toets kan de positie in richting OPEN worden gecorrigeerd.

Als de gewenste eindpositie DICT is bereikt, a.u.b. Toets indrukken. De aandrijving slaat de eindpositie DICT op en cijfer 5 verschijnt.

Toets twee keer indrukken tot het cijfer 0 versuschijnt.

18a Krachtleerproces

Let op: Bij dit open- en sluitproces leert de aandrijving de krachtverloop en is nicht krachtbegrensd! Het proces mag Niet worden onderbroken. Tijdens dit proces staat de indicator op 0.

  • Drukd toets in. De aanrijving opent de deur tot de bovenste eindpositie bereikt is.
  • Druk de toets ▲ opniew in.De aandrijing sluit de deur tot de onderste eindpositie bereiktis.
  • Na ca. 2 seconden wordt de weergave 0 gedoofd.

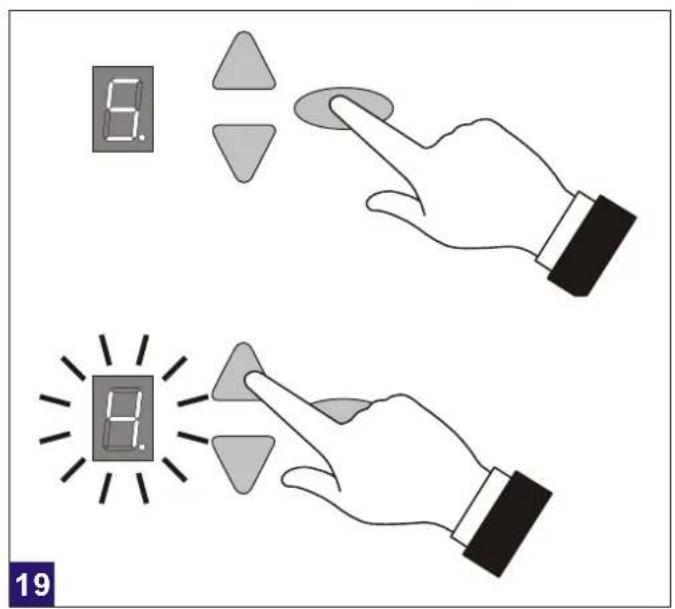

19 Menuveld 5: krachtbegrenzing voor het openen

Als u het instelmenu al heeft verlaten, houd dan toets seconden lang ingedrukt tot het cijfer 3 verschijnt. Druk verrolgens toets in. 2 x indrukken tot het cijfer 5 verschijnt.

Na ca. 2 seconden knippert de indicator met de ingestelde waarde van de krachtbegrenzing voor het openen.

Met toets en kan de waarde voor de krachtbegrenzing hoger of lager worden ingesteld.

Druk na het instellen toets Cijfer 6 verschijnt.

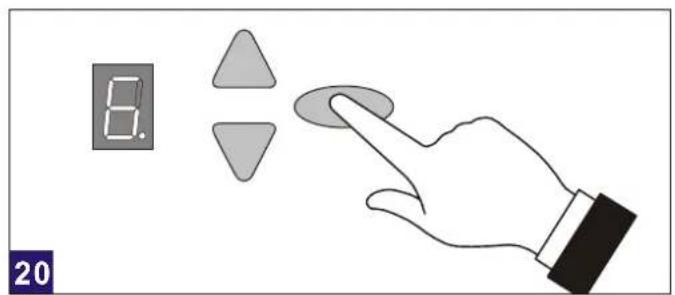

20 Menuveld 6: krachtbegrenzing voor het sluiten

Na ca. 2 seconden knippert de indicator en de ingestelde waarde voor de krachtbegrenzing voor het sluieten worden weergegeven.

Met toets △ en ∨ kan de waarde voor de krachtbegrenzung worden verhoogd of verlaagd.

Na het instellen toets indrukken. Het cijfer Overschijnt.

Vervolgens de krachtinstelling controleren en eventuele opnieuw instellen.

De kracht aan de hoofdsluitkant mag de maximale waarde van 150 N nicht overschrijden!

LET OP! Een te hoog ingestelde kracht betekent gevaar voor verwondingen.

De Waarde is in de fabriek ingesteld op 4!

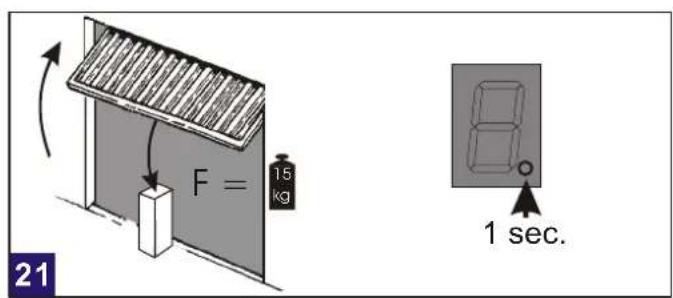

21 Controle van de krachtbegrenzing inrichting

  • Hindernis (bv. B. doos van de aandrijving) onder de onderkant van de deurplaatsen.
  • Deur vanuit de eindpositie OPEN starten.
  • De aandrijing loopt op de hindernis, stopt en zet de deur wee terug in de bovenste eindpositie.
  • De punt (a) moet ca. 1 Second lang wordenuitgeschakeld. Dan functioneert deaandrijving juist.

Indien de veren van de deur zich gewijzigd, moet het krachtleerproces opnieuw worden doorgevoerd:

Ga overaar menustap 5 en houd de toets

3 seconden lang ingedrukt. Het cijfer 0
verschijnt. Vervolgens worden het
krachtleerproces doorgevoerd als onder punt
18a beschreiben.

Bijzondere instellingen

Houd toets 3 seconden lang ingedrukt.
Cijfer 3 verschijnt.
Toets verschillende keren indrukken tot menustap 6 wordt weergegeven.
Toets opniew 3 seconden lang ingedrukt houden tot cijfer 7 verschijnt.

MenuwaardeLichtijdWaarschuwingsijd
060 s-
190 s-
2120 s-
3240 s-
40 s3 s
590 s3 s
6240 s3 s
70 s10 s
890 s10 s
9240 s10 s

Bij ingestelde waarschuwingstijd knippert hetlicht voordat de aanrijving start en tijdens debeweging. Deze waarde is in de fabriek ingesteld op 1.

Toets D indrukken. Cijfer8verschijnt.

MenuwaardeStartOpenStopOpenStartDichtStopDicht
00000
1150150
2015060
315151535
425452545
515151560
615151515
735353550
860151585
9alleen vertraagde aanloop / stop

Deze gevevens komen overeen met de aan de loopwagen gemeten trajecten in cm.

Belangrijke aanwijzing:

In de fabriek is deze waarde ingesteld op 4. Deze waarde mag uitsluitend worden veranderd met uitdrukkelijke toestemming van de fabrikant van de deur. Toets indrukken. Het cijfer 0 verschijnt.

Bedieningshandleiding

Trek steeds voordat u met werkzaamheden aan de aandrijving begint die stekker ult het stopcontact!

Onderwijs alle Personen die de deurinstallatie gebruiken in het juiste en veilige gebruikervan:

Bij het bedlenen van de aandrijvingen要去en de open- en sluitprocessen worden gecontroleerd.

Handzenders horen nicht thuis in handen van kinderen.

In het draabereik van de deur mogen zich geen personen of voorwerpen bevinden.

Functie

De garagedeuraandrijving kan worden bediend door impulsesgevers zoals handzenders, sleuteltoetsen e.d. Er is slechts een kort impulses vereist.

Eerst impuls:

Aandrijving start en beweegt de deur waar de ingestelde eindpositie OPEN of DICT.

Impuls tijdens het bewegingsproces: deur stocht

Nieuw impuls:

De deur loopt in de tegenovergestelde.
richting.

Interne beveiliging

De deur loopt tijdens het sluitproces op een hindernis, stope de aandrijing en geeft de hindernis vrij doordat de deur worden geopend tot in de bovenste eindpositie.

Geachte klant,

u heeft een garagedeuraandrijving gekocht dieijdens het productieproces door de fabrikant verschillende malen is gecontroleerd op de onberispelijke kwaliteit. Mocht de aandrijving of delen hiervan aantoonbaar wegens materiaal- of fabrikagefouten onbruikbaar zijn of mocht de bruikbaarheid hierdoor aanzienlijk worden beperkt, zullen wij de aandrijving naar eigena goeddanken repareren of een nuieu exemplaar leveren.

Voor schade die het gevolg is van ondeskundige montagewerkzaamheden, een foutieve inbedrijfstelling, een onjuiste

Tijdens de LASTE 2 seconden van het sluitproces wordt de deur slechts een spleet hoog geopend om de hindernis vrij te geben. De bennen Kant van de garage isECHTER Niet zichtaar.

Indien de leurijdens het openingsproces op een hindernis stool,stopt de aandrijving direct.Deur kan worden gesloten door opnieuw een impuls te given.

External beveiling

Aansluitschemafbeelding 13 Loopdeurcontact(STOP A)

Een geopende loopdeur stopt de aanrijving direct c.q. voorkomt het herstarten van de aanrijving.Fotocel(STOP B)

Indien de fotocelijdens het sluitproces worden onderbroken, worden de deur gestopt en in de andere richting bewogen. Een onderbreking van de fotocelijdens het openingsproces hebft geen invloed.

Fotocel(STOPB)

Indien de fotocelijdens het sluitproces worden onderbroken, worden de deur gestopt en in de andere richting bewogen. Een onderbreking van de fotocelijdens het openingsproces hebft geen invloed.

Noodontkoppeling

Tijdens instelwerkzaamheden, stroomstoring of storingen kan de deur handmaking worden bediend door de trekknop aan de loopwagen van de aandrijving te ontgrendelen.

Mocht de deur voor een langereperiode handmaking moeten worden bediend,plaats dan de arreterstift dievenovereenkomstig (zie afbeelding 12).De deurvergrendeling die voor het bedrijf met aandrijving werd stilgezet, moet waar worden gemonteerd omdat de gesloten deur anders nicht is afgesloten.

Voor de heringebruikname van de aanrijving wordt de vergrendingshevel weein de darkeerpositie (a) gezet en de deuvergrendeling stilbezet.

Na een impuls worden de deur automatisch weer met de deuraandrijving vergrendeld.

Verlichting

De verlichting worden na het impuls voor de start automatisch ingeschakeld en na afloop van de ingesteldeijd (in de fabriek ingesteld op ca. 90 seconden) ook automatisch waaruitgeschakeld.

Een tweede toets op de handzender kan worden geprogrammeerd oplicht dat na 4 minutes wordenuitgeschakeld (afbeeding 16). Als de toets op de handzender worden ingedrukt, worden hetlicht onaanhankelijk van de motor ingeschakeld en na 4 minutes waaruitgeschakeld.

Garantievoorwaarden

bediening en onderhoud, van ondeskundige belasting en principeel van eigenmachtige wijzigingen die aan de aandrijving en het toebehoren zijn doorevoerd, zich wij Niet aansprakelijk. Dit geldt tevens voor schade die het gevolg is van het transport, overmacht, invloed van buitenaf of natuurlijke slijtage en bijzonder atmosferische belastingen. Na eigenhandige wijzigingen of reparaties aan fonctionele delen zich wij Niet aansprakelijk. Gebreken dienen onmiddelijk schriftelijk ter kennis te worden gebracht. De betreffende onderdelen dienen ons desgevraagd te worden toe gezonden.

Verwisselen van de gloeilamp:

Trek de stekker uit het stopcontact en opende I ampenkap met e n kruskopschroevendraaier (2 x 100). Gloeilamp verwisselen (230 V, 40 W, sukkel E27) en lampenkap weer vastschroeven.

Signaillamp

Indien er ter signalering van het open- en sluitproces een signaallamp geinstalleerd is, knippert deze samen met de lamp in de aandrijving zodra er een startimpuls worden geveen. De aandrijving start vertraagd overeenkomstig de ingestelde waarschuwingstijd (zie menustap 7).

Handzender

Programmeren van andere handzenders: Zie de menustappen 1 en 2 (afbeelding 15 en 16).

Verwisselen van de batterij: schuif de deksel van het batterijvakje van de handzender af. Haal de batterij eruit.

Plaats een neue batterij (alkaline 23A, 12V). Let op de juiste poolrichting!

Schuif de dekseler weer op.

Voeg lege batterijen toe aan de stroom voor bijzonder afval!

Onderhoud/inspectie

Ter wille van uw eigien veiligheid adviseren wij om de deur voor deeerste inbedrijfstelling enaar behoefte door een deskundig bedrijfeiaten controeren. Laat de inspectie ether tenminste eenmaal perJAar doorvoeren.

Controle van de krachtbegrenzing

De sturing van de aandrijving is voorzien van

een veiligheidssystem met twee processors ter controle van de krachtbegrenzing.

De geintegreerde krachtuitschakeling worden inelke eindpositie automatisch getest.

Voor de inbedrijfstelling en tenminste eenmaal per Jaar dien de deurinstallatie te worden gecontroleerd. De installment van de krachtbegrenzong moet bij die gelegenheid worden gecontroleerd (afbeelding 21)!

LET OPI! Een te hoog ingestelde sluitkracht kan verwondingenveroorzaken.

In menuveld 5 kan de kracht voor het openingsproces worden bijgesteld. In menusustap 6 kan de kracht voor het sluitproces worden bijgesteld.

Wijল Niet aansprakelijk voor de kosten voor demontage, montage, wracht en porti. Mocht bliken dat de reclamatie ongegrond is, is de bestseller voor onsne Kosten aansprakelijk.

Deze garantie isuitsluitend geldig in combinatie met de gekwiteerde factuur en treedt op de dag van de levering in kracht. De fabrikan garandeert dat het product vrij is van gebreken.

De garantietduur bedraagt 24 maanden, mitt het formulier op de achterkant juist is ingevuld. Mocht dit Niet het geval zichn, verwalt de garantie 27 maanden na productiedatum.

Opsponen van storingen

Belangrijke aanwijzing: bij werkzaamheden aan de aandrijving dient steeds eerst de stekker uit het stopcontact te worden getrokken!

Storing Eventuele oorzaak Verhepen
Deur sluit/opent nicht volledigHet mechanisme van de deur is veranderdSluit-/openingskracht te zwak ingesteldEindpositie Niet juices ingesteldDeur latent controllederen.Krachtinstelling doorvoeren (menustappen 5 en 6)Eindpositie opnieuw instellen (menu 3 en 4)
Deur drukt in de eindpositiesEindpositie Niet optimaal ingesteldEindpositie opnieuw instellen (menu 3 en 4)
Na het sluiten worden de deur waar een spleet breed geopendDeur blokkeert even voor de gesloten positie.Hindernis verwijderen of eindpositie DICTOpnieuw instellen (menustap 4)
Deur reageert nicht op impuls van dehandzender - wel als de druktoets ofeen andere impulsgeber wordtbediend.Batterij in de handzender is leegAntenne ontbreekt of is Niet gerichtGeen handzender geprogrammeerdBatterij in de handzender verrangenAntenneplaatsen/richtenHandzender programmeren (menustap 1)
Deur reageert nicht op impulsen van dehandzender, noch op andere impulsenZie weergegeven diagnoseZie weergegeven diagnose
Te geringe reikwijdte van dehandzenderBatterij in de handzender is leegAntenne ontbreekt of is Niet gerichtAfscherming van het ontvangstsigmaal door opdrachtgeberBatterij in de handzender verrangenAntenneplaatsen/richtenExternale antenne aansluiten (toebehoren)

Zie weergegeven diagnose

Tijdens het bedrivijdients de weergave ter diagnose bij eventuele storingen

CijferToestandDiagnose / Verhelping
0Aandrijving start en cijfer 0 wordt gedoofd.De aandrijving ontvangt een startimpuls aan de ingang START of door een zender. Normaal bedrijf.
1De deur worden geopend noch gesloten.Aansluiting STOP A is onderbroken. Externe beveiliging is in werkig getreten (bv. Klinket)
2Deur sluit Niet mehr.Aansluiting STOP B is onderbroken. Externe beveiliging is in werkig getreten (bv. Fotocel)
3MotorstilstandMotor draait Niet. Vakbedrijf inschakelen.
4Continu impuls aan de startingang.Deur neemt geen startimpulseer aan. Externe impulsgever geeft continu impuls (bv. Toets klemt)
5Fout bij het instellen van de aandrijving opgetreden.Traject te lang. Instelling menustappen 3 en 4 opnieuw doorvoeren.
0Cijfer 0 wordt ook tijdens het volgende open- en sluitproces weergegeven en verrolgens geoefd. Cijfer 0 blijft weergegeven.Aandrijving voert een leerproces voor de krachtbegrenzing door Let op: dieze processen+zijn nicht krachtgecontroler! Deurmechanisme controeren. Deur loopt te zwaar.

Wijzigingen voorbehonden

Garantieorkonde

Type:

Productiennummer: (zie typeplaatje)

Koopdatum:

Datum van de eerste inbedrijfstelling: Adres/stempel van de belaste firma:

EG conformiteitsverklaring volgens articlel 8 van de „Machinerichtlijn“ (EG - richtlijn 98/37/EG)

Firmastempel :

verklaart hierbij dat

de garage-overheaddeuren Novoform K (gewicht van het deurblad tot 70 kg)
de garage-overheaddeuren Novoform M (gewicht van het deurblad tot 210 kg)
de sectiedeuren Novoform E (gewicht van het deurblad tot 196 kg)
in combinatie met de deuraandrijvingen Novomatic 403, 553 of 803

voldoen aan de geldige voorwaarden van de EG-machinerichtlijn (EG-richtlijn 98/37/EG) voldoen aan de geldige voorwaarden van de hierna genoemde nadere EG-richtlijnen:

  • laagspanningsrichtlijn (73/23/EWG)
    -EMV-richtlijn (89/336/EWG)

hierna genoemde geharmoniseerde normen (of delen hiervan) werden toegepast

  • EN 12453 deuren - veiligheid bij het gebruik van mechanisch bediende deuren - eisen en classificatie
  • EN 12445 deuren - veiligheid bij het gebruik van mechanisch bediende deuren - keuringsprocessen
  • EN 12604 deuren - mechanische aspecten - vereisten
  • EN 12605 deuren - mechanische aspecten - keuringsprocessen

volgende nationale of internationale normen (of delen/paragrafen hieruit) en specificaties werden toegepast

  • Richtlijn voor mechanisch bediende ramen en deuren ZH 1/494 april 1989
  • Veiligkeit van elektrische apparaten voor het privé gebruik en soortgelijke doeleinden: DIN EN 60335 - 1 / VDE 0700 deel 1

Een proefmodel van de machine werk door de keuringsinstantie

TÜV Nord

TÜV-CERT-instantie voor het certificeren van machines, lift- en transporttechniek

Am TUV 1

30519 Hannover

gekeurd. Deze instantie heeft het embleem met het nr. 08/205/GS/PT00710 overhandigd.

Wij bevestigen dat de machine overeenstemt met het gekeurde model.

Plaats, datum: Handtekening:

Afbeelding typeplaatje

Deze met de hand bediende poort werden achteraf door de hieronder genode monteur voorzet van een poortaandriving. De geveens van deze aandrivying staan vermied op het typeplaatje. De monteur bevestigt dat Der zich verzilrakling van conformiteit volgens de machinerichtelijk voor de poortinstalatie is afgeveen en aan de client weed overhandligd. Ten behoeve van de eigén veiligheid dient de poort (voer zover er ter plaatse geen nationale regelingeving hierromrent van kracht is) ten minste 1 x per Jaar door een gkelwaliffeerde monteur te worden gecontroleerd.
Serienummer van de poort:
Type aandrivying: met begrachtiging
Fabrikant van de poort (montagefirma):
Monteur:
Datum:
Handtekening:
Inhoudsopgave Klik op een titel om deze te openen
Handleidingassistent
Aangedreven door Anthropic
Wachten op uw bericht
Productinformatie

Merk : Novoferm

Model : Novomatic 403

Categorie : Garagepoort
