NL Gebruiksaanwijzing 107-125

Contents

Introduction. 8

Safety. 9

Assembly. 12

Operation. 13

Maintenance. 16

Troubleshooting 20

Vervoer, opslag en verwerking. 123

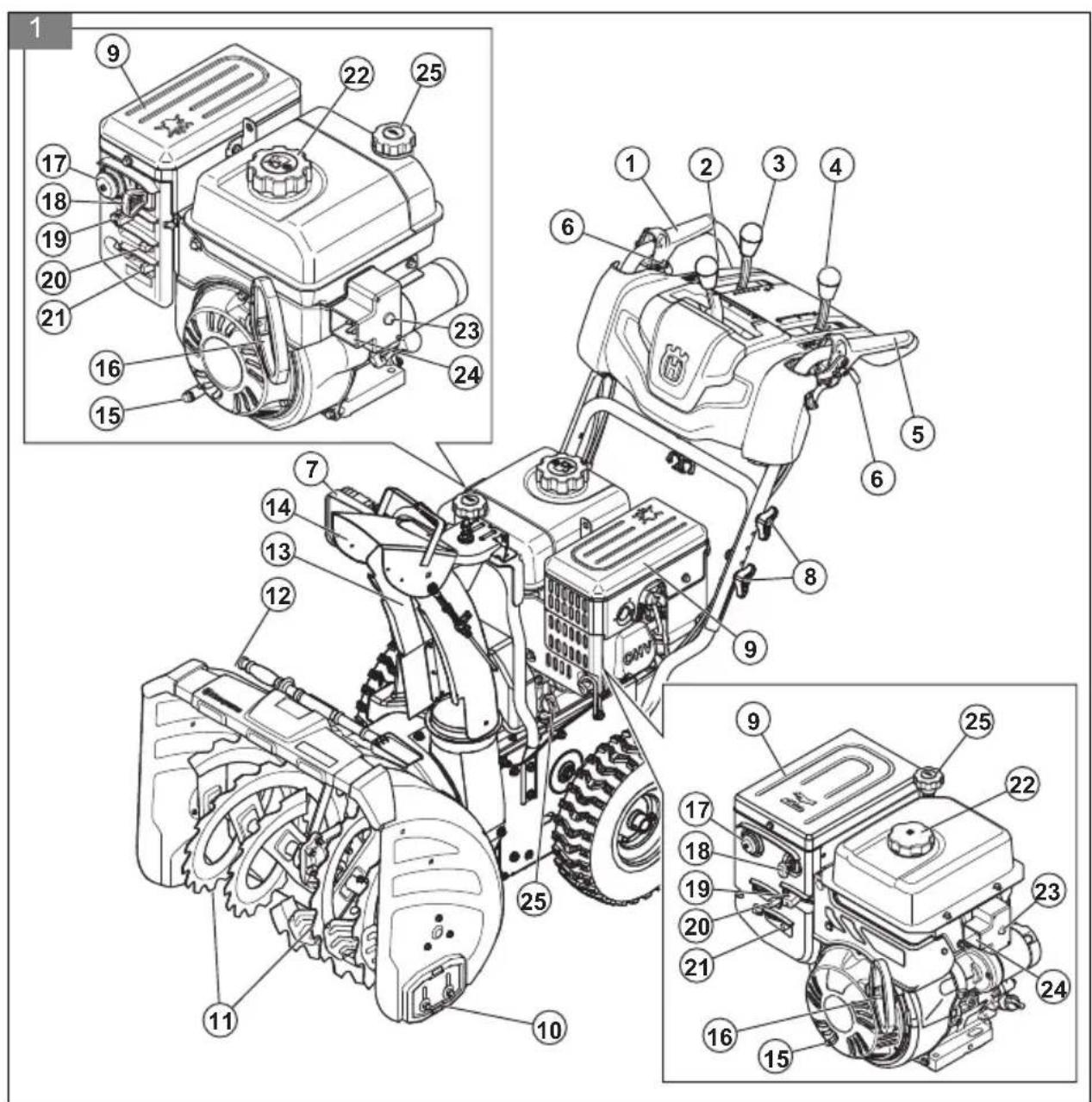

1. Inschakeling van de vijzel
2. Besturingshendel uitworp
3. Besturingshendel rijsnelheid
4. Afstandsbediening besturingshendel uitworp
5. Inschakeling van de aandrijving
6. Drukschakelaars stuurinrichting
7. Ledlampje
8. Knop van hendel
9. Uitlaatdemper
10. Glijplaat
11. Vijzels
12. Reinigingstool
13. Uitworptrechter
14. Deflector
15. Olieaftappunt
16. Startkoordgreep
17. Primer
18. AAN/UIT-sleutel
19. Gashendel
20. Choke
21. AAN/UIT-schakelaar brandstof
22. Brandstoftankdop
23. Knop voor elektrisch starten
24. Aansluiting, elektrisch starten
25. Olievuldop, peilstok

Productbeschrijving

Dit product is een sneeuwruimer waarmee sneeuw van de grond kan worden verwijderd.

Gebruik

Dit product kan worden gebruikt om sneeuw te verwijderen van velden, wegen, laden en opritten. Gebruik het Niet op hellingen met een grotere hellingshoek dan 20^ . Gebruik het product Niet op terreinen waar veel punin, vuil en uitstekende stenen aanwezigহn.

Symbolen op het product

Let op: Neem contact op met de distributeur om beschadigde stickers te lien verrangen.

(Fig. 2) Waarschuwing.
(Fig. 3) Lees de bedieningshandleiding.
(Fig. 4) Motor aan.
(Fig. 5) Motoruit.
(Fig. 6) Snel.
(Fig. 7) Langzaam.
(Fig. 8) Choke.
(Fig. 9) Brandstofpomp.
(Fig. 10) Olie.
(Fig. 11) Brandstof.
(Fig. 2) Let op.
(Fig. 12) Dit product voldoet aan de geldende EG-richtlijnen.
(Fig. 13) Dit product voldoet aan de geldende VK-regelgeving.
(Fig. 14) Stuur links.
(Fig. 15) Stuur rechts.
(Fig. 16) Hoogte-instelling vijzel.
(Fig. 17) Blazer aan.
(Fig. 18) Tractieaandrijving aan.

(Fig. 19) Verwijder de beschermingen nicht verwijl de motor draait.

(Fig. 21) Draag veiligheidshandschoenen.

(Fig. 22) Geluidsvermogenniveau.

(Fig. 23) Niet bedieren op hellingen van meer dan 20 graden.

(Fig. 25) Verwijder de sleutel voor onderhoud.

(Fig. 26) Verwijder bougie voordat u onderhouduitvoert.

(Fig. 27) Pas op voor wegchietende voorwerpen.

(Fig. 28) Houd afstand tot omstanders.

(Fig. 29) Beweeg langzaam maar achteren.

(Fig. 30) Warm oppervlak.

(Fig. 31) Brandstofafsluitklep.

(Fig. 32) Waarschuwing, houd uw handen uit de buurt.

(Fig. 33) Waarschuwing, houd uw voeten uit de buurt.

(Fig. 34) Linkson dreaien/rechtsom draaien.

(Fig. 35) Vooruit/achteruit.

(Fig. 36) Omhoog/omlaag.

Productaansprakelijkheid

Zoals uiteengezet in de wet voor productaansprakelijkheid zich wij Niet aansprakelijk voor schade die door ons product worden veroorzaakt, indien:

• het product Niet goed is gerepareerd.
• het product is gerepareererd met onderdelen die Niet van de fabrikant afkomstig zich, of onderdelen die Niet zich goedgekeurd door de fabrikant.
• het producteen accessoire bevat dat Niet afkomstig is van de fabrikant of Niet is goedgekeurd door de fabrikant.
• het product Niet is gerepareererd door een erkend servicepunt of door een erkende autoriteit.

Veiligheid

Veiligheidsdefinities

De onderstaande definities geben de mate van ernst\ weer voor elk trefwoord.

WAARSCHUWING: Letsel aan personen.

OPGELET: Schade aan het product.

Let op: Deze informatie maakt het product eenvoudiger in gebruik.

Algemene veiligheidsinstructies

• Gebruik het product op de juiste manier. Onjuist gebruik leidt möglichk tot letsel of de dood. Gebruik het product uitsluitend voor de taken die in deze handleiding worden genoemd. Gebruik het product Niet voor andere taken.
• Volg de instructies in deze handleiding op. Volg de veiligheidssymbolen en veiligheidsinstrictions op. Het Niet in acht nemen van de instructies en

de symbolen kan leiden tot letsel, schade of dedood.

• Gooi deze handleiding Niet weg. Gebruik de instructies voor het monteren, gebruiken en onderhonden van uw product. Gebruik de instructies voor een correcte installmentie van opzetstukken en accessoires. Gebruik alleen goedgekeurde opzetstukken en accessoires.
• Gebruik nooit een beschadigd product. Neem het onderhoudsschema inucht. Voer alleen onderhoudswerkzaamheden uit waarvoor u in deze handleiding een instructie aantreft. Alle overige onderhoudswerkzaamheden要去en door een erkend servicepunt worden uitgevoerd.
• Deze handleiding kan nicht alle situations beschrijven die zich voor{kunnendoen wanner u dit product gebruikt. Wees voorzichtig en gebruik uw gezond verstand. Gebruik het product Niet en voer geen onderhoudwerkzaamheden aan het product uit als u nicht zeker bent van de situatie. Neem voor meer informatie contact op met een productexpert, uw dealer, serviceworkplaats of erkende servicepunt.
  Koppel de bougiekabel los voordat u het product monteert, het product opslaat of onderhoudswerkzaamhedenuitvoert.
• Gebruik het product Niet als de oorspronkelijke specificatie is gewijzigd. Vervang geen

onderdelen van het product zonder toestemming van de fabrikant. Gebruik alleen onderdelen die zich goedgekeurd door de fabrikant. Onjuist onderhoud kan leiden tot letsel of de dood.

• Adem geen dampen in van de motor. Langdurig inademen van de uitlaatgassen van de motor kan een gevaar voor de gezondheid opleveren.
• Start het product Niet in gesloten ruimtes of in de buurt van Licht ontvlambaar materiaal. De uitlaatgassen zijn heet en+kunnen vonden overoorzaken die tot brand kuren leiden. Onvoldoende ventilatie kan leiden tot ernstig letsel of de dood door verstikking of het inademen van koolmonoxide.
• Wonneer u dit product gebruikt, genereert de motor een elektromagnetisch veld. Het elektromagnetische veld kan schadeveroorzaken aan medische implantaten. Raadpleeg uw arts en de fabrikant van het medische implantaat voordat u het product gebruikt.
• Laat het product Niet door een kind bedieren.
  Laat het product Niet bedieren door Personen die de instructies Niet hebben gelezen.
• Zorg ervoor dat u Personen met een lichamelijkke of geestelijkke beperking die het product gebruiken, alsijd in de gaten houdt. Er moet te allen tijd een verantwoordelijkke volwassene aanwezig zich.
• Berg het product op in een afgesloten ruimte die nicht toegankelijk is voor kinderen of onbevoegde Personen.
• Het product kan objcten uitwerpen en letselveroorzaken. Neem de veiligheidsinstructies in acht om het risico op letsel of de dood te verlagen.
• Blijf in de buurt van het product wanner de motor is ingeschakeld.
• De gebruiker van het product is verantwoordelijk indien zich een onceval voordoet.
• Kijk voordat en terwijl uশaar achteren loopt, maar achteren en omlaag, zodate ukleine kinderen, dieren of andere risico's waardoor u kunt vallen, kunt zich.
  Zorg dat er geen onderdelen beschadigd zijn, voordat u het product gebruikt.
• Zorg ervoor dat u minimaal 15 m (50 ft) van andere Personen en dieren verwijderd bent, voordat u het product gaat gebruiken. Zorg ervoor dat Personen in aangrenzende gebieden weten dat u het product gaat gebruiken.
• Neem nationale en lokale wetgeving in acht. Deze kan het gebruik van het product in sommige situatuies beperken of verbieten.

Veiligheidsinstructies voor bediening

• Plaats geen handen of voeten in de buurt van of onder draaiende delen. Blijf altaijduit de buurt van de afvoeropening.
  Ga uiterst behoedzaam te werk als u de machine gebruikt op met grind bedekte opritten, laden of

wegen of als u een dergelijkke ondergrond kruist. Wees alert op verborgen gezvaren of verkeer.
- Ga na het raken van een vreemd voorwerp als volgt te werk: stop de motor, koppel de kabel los van de bougie, koppel bij elektrische machines de voeding los, inspecteer het product grondig op eventuele schade en reparer de schade alvorens het product opnieuw te starten en te gebruiken.
- Als het product abnormaal gaat trillen, moet u de motor stoppen en onmiddelijk opzoek gaan maar deoorzaak. Trilling is over het algemeen een voorteken van problemen.
- Schakel de motor alkijd uit als u uw gebruikshouding verlaat, alvorens de vijzelbehuizing ofuitworptrechter te ontstoppen en tijdens het repareren, afstellen of inspectoren van de machine.
- Stop de motor en zorg ervoor dat de vijzels en alle bewegende onderdelen tot stilstand zichen gekommen alvorens het product schoon te make, te repareren of te inspecteren. Koppel de bougiekabel los en leg de kabel uit de buurt van de bougie om te voorkomen dat iemand de motor onbedoeld start.
- Laat de motor Niet binnen lopen, behalte bij het starten van de motor en voor het transport van het product in of uit het gebouw. Open de buitendeuren; uitlaatgassen zijn gevaarlijk.
- Ga uiterst behoedzaam te werk als u de machine op hellingen gelebruikt.
- Gebruik het product nooit zonder de juiste beschemkappen en andere veiligheidsvoorzieningen op hunplaats en in bedrijf.
- Richt de uitworptrechter nooit op Personen of opplaaten waar schade aan eigendommen kan ontstaan. Houd kinderen en andere Personen uit de buurt.
- Verg nicht te veel van de capacititeit van het product door te veel sneeuw tegelijk te wollen verwijdenen.
- Gebruik het product nooit bij hoge transportsnelheden op gladde oppervlakken. Kijk achterom en ga behoedzaam te werk als u de machine in zichchteruit gebruikt.
- Ontkoppel de voeding maar de vrijzels als het product worden getransporteerd of Niet in gebruik is.
- Gebruik uitsluitend hulpstukken en accessoires die zichen goedgekeurd door de fabrikant van het product (zoals welverzwaarders, contragewichten of cabins).
- Gebruik het product nooit zonder goed zicht of Licht. Zorg er alkijd voor dat u stevig staat en de hendels stevig vasthoudt. U dient uitsluitend te lopen, nooit te rennen.
- Raak een hete motor of demper nooit aan.

Veiligheid van het werkgebied

• Onderwerp het gebied waar de machine gebruikt gaat worden aan een grondige inspectie en verwijder alle deurmatten, sleeën, ski's, draden en andere voorwerpen.
• Ontkoppel alle koppelingen en plaats de machine in de neutrale stand alvorens de motor te starten.
• Gebruik het product Niet wanner u geen geschikte winterkleding draagt. Draag geen wijde kleding die verstrikt kan raken in bewegende delen. Draag schoeisel dat de stabiliteit op gladde oppervlakken verbeturt.

• Ga voorzichtig om met brandstof; deze is uiterst brandbaar.

• Gebruik een jerrycan die is goedgekeurd voor brandstoffen.
  Tank de machine nooit af bij draaiende motor of als de motor nog heet is.
  Tank de machine altijd buiten af en ga hierbij uiterst zorgvuldig te werk. Tank de machine nooit binnen af.
  Vul jerrycans nooit binnen een voertuig of op de vloer van een vrachtwagen of aanhanger als deze met kunststof is afgewerkt. Zet jerrycans voor het vullen.altijd op de grond,uit de buurt van uw auto.

• Plaats als dit praktisch möglich is, op benzine draaiende machines eerst van de vrachtwagen of aanhanger op de grond en tank de machines op de grond af. Als dit nicht möglich is, verdient het de voorkeur de machines op een aanhanger af te tanken met behulp van een draagbare jerycan inplaats vanrechtstreeks via het vulpistool van een benzinepomp.
• Houd de tuit voortdurend in contact met de rand van de brandstoftank of de jerrycanopening, totdat het aftanken is voltooid. Gebruik geen automatische sluitklep.
• Plaats de benzinedop zorgvuldig terug en neem gemorste brandstof op.

• Als u brandstof op uw kleding knoeit, trek dan onmiddelijk andere kleding aan.

• Gebruik voor alle machines met elektrische aandrijving of elektrische startmotor verlangkabels en contactdozen zoals gespecifieerd door de fabrikant.

• Stel de hoogte van de vijzelbehuizing zodanig af dat deze een oppervlak van grind of gebroken steenslag Niet raakt.

• Probeer nooit om aanpassingen te makeen verwijl de motor loopt (behalte wanner dit specifiek worden aangeraden door de fabrikant).
• Draagijdens het gebruik of bij het afstellen of repareren van de machine algid een veiligheidsbril of een gelaatsschem, om de ogen te beschermen gegen voorwerpen die möglichukt de machine worden geworpen.

Persoonlijke beschermingsmiddelen

Draag algijd de juiste persoonlijke beschermingsmiddelen wonneer u het apparaat gebruikt. Dit omvat minimaal stevig schoeisel, oog- en gehoorbescherming. Persoonlijke beschermingsmiddelen nemen de letselrisico's nicht weg, maar+kunnen de ernst van het letsel beperken als er toch een ongeluk geleurt.

• Draag altiijd een veiligheidsbril of oogbescherming tijdens het gebruik van het product of tijdens het uitvoeren van onderhoud of het repareren van de machine.
• Draag algtdjg geschikte winterkleding wanner u het product gebruikt.
• Gebruik alkijd hoogwaardige slipbestendige laarzen met goede ondersteuning van de enkels terwijl u het product bedient.
• Draag nooit loszittende kleding die vast kan komen te zitten in de bewegende onderdelen.
• Draag indien nodig goedgekeurde veiligheidshandschoenen. Bijvoorbeeld bij het bevestigen, onderzoeken of reinigen van het mes.
• Gebruik alkijd goedgekeurde gehoorbescherming wanneer u het product gebruikt. Langdurig lawaai kan gehoorverlies veroorzaken.

Veiligheidsvoorzieningen op het product

Zorg ervoor dat u regelmatifig onderhoudswerkzaamhedenuitvoert aan het product.

• De levensduur van het product neemt toe.
• Het risico van ongevallen neemt af.

Laat het product regelmatig door een erkende dealer of een ergend servicepunt controeren, zodat er aanpassingen en reparations uitgevoerd hunnen worden.

• Gebruik geen product met beschadigde beschermingsmiddelen. Als het product beschadigd is, neemt u dan contact op met een erkend servicepunt.

Geluiddemper

De uitlaatdemper is bedoeld om het geluidsniveau zo laag möglich te houden en om de uitlaatgassen weg te voeren van de gebruiker.

Gebruik het product Niet als de demper ontbreekt of beschadigd is. Bij een defecte uitlaatdemper stijgt het geluidsniveau en neemt het risico op brand toe.

WAARSCHUWING: De

uitlaatdemper wordt erg heet tijdens en na gebruik en wanneer de motor draait bij stationair toerental. Wees voorzichtig in de buurt van brandbare materialen en/of dampen om brand te voorkomen.

Brandstofveiligheid

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Start het product Niet als er brandstof of motorolie op het product aanwezig is. Verwijder de ongewenste brandstof/olie en LAST het product drogen.
• Als u brandstof op uw kleding morst, trek dan direct andere kleding aan.
• Zorg dat er geen brandstof op uw lichaamterecht komt, dit kan letsel veroorzaken. Als er brandstof op uw lichaamterecht komt, verwijder deze dan met water en zeep.
• Start het product Niet als er sprake is van een motorlekkage. Controller de motor regelmatig op lekkage.
• Wees voorzichtig met brandstof. Brandstof islicht ontvlambaar en de dampen zijn explosief. Ze konnen letsel veroorzaken of leiden tot dedood.
• Adem geen brandstofdampen in, dit kan letsel veroorzaken. Zorg voor voldoende ventilatie.
• Rook nicht in de buurt van de brandstof of de motor.
• Plaats geen warme voorwerpen in de buurt van de brandstof of de motor.
  Vul geen brandstof bij verwijl de motor is ingeschakeld.
  Zorg ervoor dat de motor koud is wanner u brandstof bijvult.
• Draai de tankdop langzaam open en LAST de druk voorzichtig ontsnappen voordat u brandstof bijvult.
  Vul geen brandstof voor de motor bij in een afgesloten ruimte. Onvoldoende ventilatie kan leiden tot ernstig letsel of de dood door verstikking of het inademen van koolmonoxide.

• Draai de tankdop volledig aan. Als de tankdop Niet volledig is aangedraaid, bestaat een risico op brand.

• Verplaats het product minstens 3m van de plaats waar u de brandstoffank hebt bevuld, voordat u het product start.

• Vul de brandstoftank Niet volledig. Door但它 zet de brandstof uit. Zorg ervoor dat er ruimte overblijft aan de bovenkant van de brandstoftank.

Veiligheidsinstrumenties voor onderhoud

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en uiterst gevaarlijk gas. Start de motor nooit binnenshuis of in gesloten ruimten.
• Voordat u het onderhoud van het productuitvoert, zet u de motor uit en verwijdert u deontstekingskabel van de bougie.
• Draag verilgheidshandschoenen wonneer u onderhoud aan de messen verricht. De messen zicheer scherp en{kunnen gemakkelijk snijwonden verooorzaken.
• Accessoires en wijzigingen aan het product die Niet zichen goedgekeurd door de fabrikant,+kennen leiden tot ernstig letsel of overlieden.Breng geen wijzigingen aan het product aan.Gebruik alleen accessoires die zichen goedgekeurd door de fabrikant.
• Als het onderhoud Niet correct en regelmatig worden uitgevoerd, neemt de kans op letsel of schade aan het product toe.
• Voer alleen onderhoud uit zoals beschreiben in deze bedieningshandleiding. Alle overige onderhoudswerkzaamheden要去en worden uitgevoerd door een erkende serviceworkplaats.
• Laat een erkende serviceworkplaats regelmatin onderhoud aan het product uitvoeren.
• Vervang beschadigde, versleten of defeche onderdelen.

Montage

Het product uit de verpakking verwijderen

1. Verwijder loses onderdelen die bij het product worden geleverd. Snijd de vier hoeken van de doos en leg de eindplaten plat neer.

2. Verwijder de twee schroeven waarmee de vijzelbehuizing aan de pallet is bevestigd. Verwijder de stalen beugels van de glijplaten als deze aanwezigহn.

3. Verwijder alle verpakkingsmaterialen.

4. Haal het product uit de doos en zorg ervoor dat er geen losse onderdelen in de doos blijven zitten.

Losse onderdelen

(Fig. 37) Knop (3)	(Fig. 38) Uitworptrechter (1)
(Fig. 39) AAN/UIT	sleutel (s) (Fig. 40) Slotbauten 5/16-18 x 2¼" (2)
(Fig. 41) Knoppen	hendel (2) (Fig. 42) Borgmoer 3/8 (1)
(Fig. 43) Breekpennen	nen 1¼-20 x 1-¾ (6) (Fig. 44) Borgmoeren 1¼-20 (6)
(Fig. 45) Borgmoer	5/16-18 (1) (Fig. 46) Borgmoer 1¼-20 (1)
(Fig. 47) Nylon ring	(1) (Fig. 48) Slotbout 5/16-18 x 5/8 (1)
(Fig. 49) Veer (1)	(Fig. 50) Borstbout 1¼-20 (1)

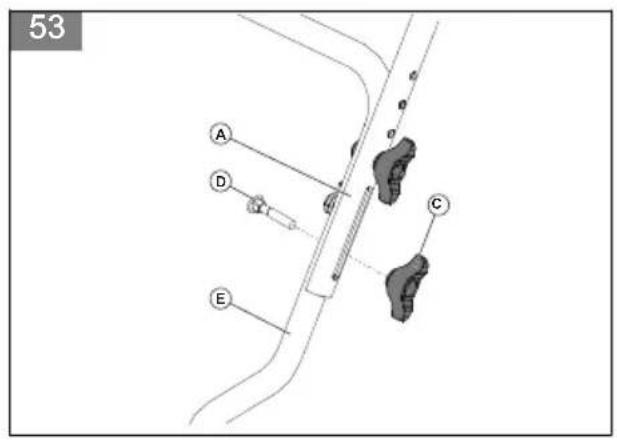

De hendel installeren

1. Beweeg het bovenste deel van de hendel waar de bedieningspositie. (Fig. 51)

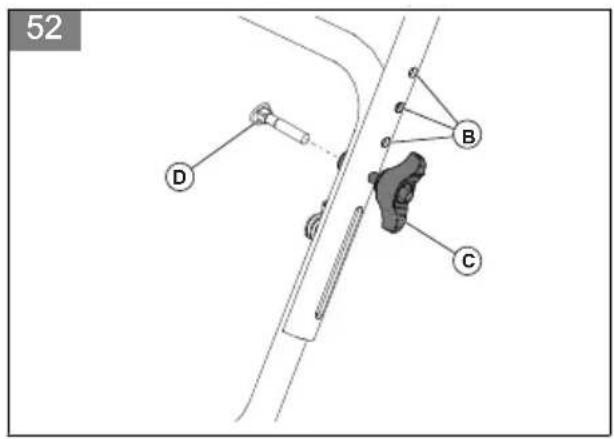

2. Stel de positie van de hendel in op een van de montagegaten (B) en draai de hendelknoppen (C) vast met de slotbauten (D). (Fig. 52)
3. Plaats更是 slotbouteen (D) en hendelknoppen (C) om de bovenste hendel (A) aan de onderste hendel (E) te bevestigen. (Fig. 53)

De uitworptrechter en uitworprotorkop installereren

1. Plaats de uitworptrechter boven op de voet van de trechter met de uitaatopening in de richting van de voorzijde van het product.
2. Plaats de uitworprotorkop (A) op de beugel van de uitworptrechter (B). Draai indien nodig de uitworptrechter om de pennen onder de uitworprotorkop uit te lijnen met de gaten in de beugel.

3. Plaats de uitworprotorkop op de pen (C) en de tapbout (D) op de montagesteun (E).

4. Bevestig een borgmoer (G) op de tapbout en draai deze vast. (Fig. 54)

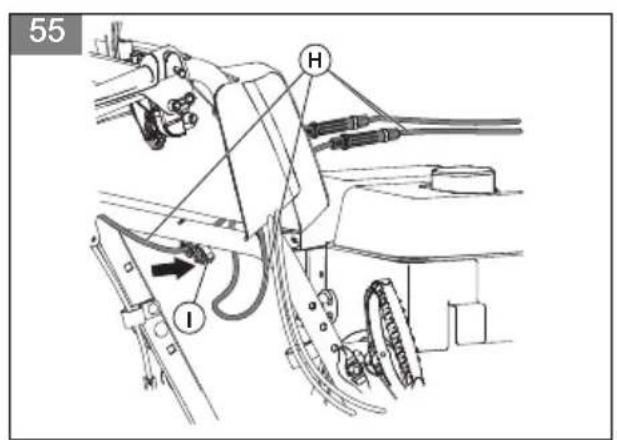

5. Steek de kabels door de dubbele klem (I) om de rotorkabels (H) aan de onderste hendel vast te zetten. (Fig. 55)

De afstandsbediening van deuitworptrechter installereren

1. Bevestig de beugel van de afstandsbedieningskabel (A) met een slotbout (B) en een borgmoer van 5/16-18 (D) aan de uitworptrechtier. Draai de bout vast.
2. Breng het kabeloog (E) van de afstandsbediening aan op de uitworptrechter (F) met een borstbout (G) en een nylon ring (C) enzet deze vast met een borgmoer van 1 / 4 - 20 K). Het kabeloog ligt los op de borstbout.
3. Bevestig de veer (L) tussen de zeskantmoer (M) op de uittworprotorkop en de opening op de uittworptrechter. (Fig. 56)

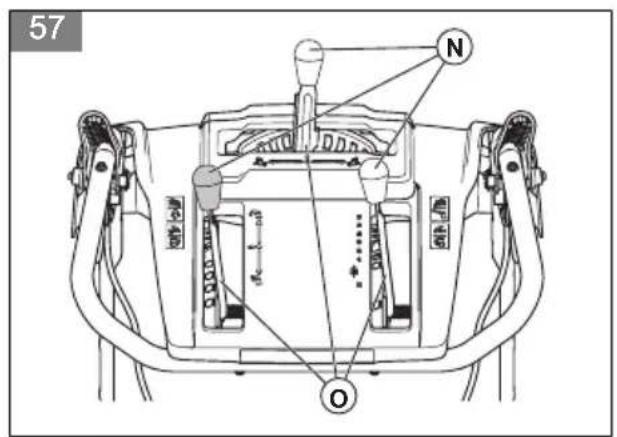

4. Bevestig de bedieningsknoppen (N) van de hendel door deze op de bedieningshendels (O) omlaag te drukken. (Fig. 57)

Werking

Voordat u het product inschakelt

• Houd personen en dieren buiten het werkgebied.
  Voer dagelijks onderhoud UIT. Zie Onderhoudsschema op pagina 116.
  Zorg ervoor dat de startkabel correct aan de bougie bevestigd is.
  Vul indien nodig olie of benzine bij. Zie Technische gegevens op pagina 124.

De motor met olie vullen

OPGELET: Draai de peilstok nicht wanner u de olie controeert. Niet vullen boven de markingering.

1. Verwijder de oliedop en maak de peilstok schoon. Zie Productoverzicht op pagina 107voor de locatie van de peilstok.
2. Vul olie bij tot de bovenste markings op de peilstok. Controller de olie regelmatig met de peilstok.
3. Plaats de oliedop terug.

Brandstof bijvullen

Gebruik geen benzine met een octaangetal lager dan 90 RON (86 AKI). Deze motoren werken het best op loodvrijne benzine.

OPGELET:

• Gebruik GEEN benzine waarvan de houdbaarheidsdatum is verstreten,

benzine met verontreiniging of een mengsel van olie en benzine.

Voorkom dat er vuil of water in de brandstoffank kommt.
- Gebruik alleen correcte brandstofcontainers en breng markeringen aan om ze gemakkelijker te herkennen.
- Gebruik GEEN E85-mengbrandstoffen. Deze motoren zichn nicht geschickt voor E20/E30/E85.
- Het ethanolgehalte mag maximaal 10% zichn.

1. Draai de brandstoffankdop langzaam los om de druk te lately ontsnappen.
2. Vul langzaam met een benzinejerrycan. Als u brandstof morst, verwijder deze dan met een doek en LAST de resterende brandstof opdrogen.
3. Maak het gebied rond de brandstoftankdop goed schoon.
4. Draai de brandstoftankdop volledig aan. Als de tankdop Niet volledig is aangedraaid, bestaat een risico op brand.
5. Verplaats het product minstens 3m (10 ft) van de plaatssaar u de brandstoftank hebt bevuld, voordat u het product start.

De uitworptrechter en de uitworptrechter afstellen

1. Om de positie van de uitworptrechter af te stellen, beweegt u de bedieningshendel van de uitworptrechter (A) maar,achteren enaar links of aanr rechts.
2. Beweeg de afstandsbedieningshendel (B) van de uitworptrechter omlaag om de afstand te verkleinen en omhoog om de afstand te vergroten. (Fig. 58)

De motor starten, handmatige start

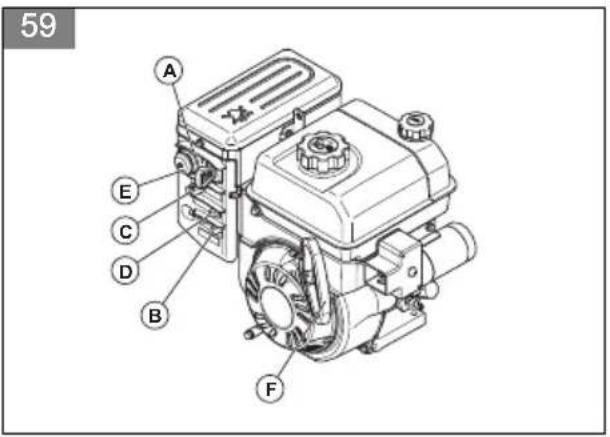

1. Steek de AAN/UIT-sleutel (A) in het contactslot totdat u een klik hoort. Draai de sleutel Niet rond. (Fig. 59)
2. Zet de brandstofhendel (B) in de stand ON.
   3.Zet de gashendel (C) in de snelle stand. a) Als de motor koud is, zet u de chokehendel (D) in de stand FULL en drukt u drie keer op de primer (E).

OPGELET:Injecteer Niet teveel brandstof in de motor. Hierdoor kan het gebeuren dat de motor Niet start. Als er te veel brandstof in de motor is geinjecteerd, wacht u enkele minuten voordat u probeert de motor te starten en drukt u Niet op de primer.

1. Trek aan de startkoordhendel (F).

OPGELET: Laat de hendel nicht te snel los. Beweeg deutsche langzaam terug in de startpositie.

Let op: Als het startkoord is vastgelopen, trekt u langzaam zoveel möglichk koorduit de starter en laat u de startkoordhendel cervolgens los. Indien de motor Niet start, herhaalt u de procedure of gezruikt u de elektrische startmotor.

1. Als de choke is gebrukt om de motor te starten, zet u de choke (D) langzaam in de stand UIT.
2. Laat de motor 2-3 minuten stationair draaien voordat u begint met sneeuwruimen.
3. Als de motor Niet normalaal draait, schakelt u dezeuit.

De motor starten, elektrische start

WAARSCHUWING: Het product heeft een elektrische starter op 230 V netspanning. Gebruik de elektrische starter Niet als uw woning Niet is voorzien van geaarde stopcontacten van 230 V. Er kan ernstig lichamelijk letsel of schade aan het product ontstaan. De elektrische startmotor is voorzien van een 3-polige stekker en is ontworpen voor een huishoudelijk stopcontact van 230 V. Zorg ervoor dat uw woning is voorzien van geaarde stopcontacten van 230 V. Als u dit Niet zeker weet, vraagt u het aan een erkende elektricien.

1. Steek de AAN/UIT-sleutel (A) in het contactslot totdat u een klik hoog. Draai de sleutel Niet rond. (Fig. 60)
2. Zet de bedieningshendel (B) in de stand ON.
   3.Zet de gashendel (C) in de snelle stand. a) Als de motor koud is, zet u de chokehendel (D) in de stand FULL.
3. Druk drie keer op de primer (E).

OPGELET:Injecteer Niet te veel brandstof in de motor. Hierdoor kan het gebeuren dat de motor Niet start. Als er te veel brandstof in de motor is geinjecteerd, wacht u enkele minuten voordat u probeert de motor te starten en drukt u Niet op de primer.

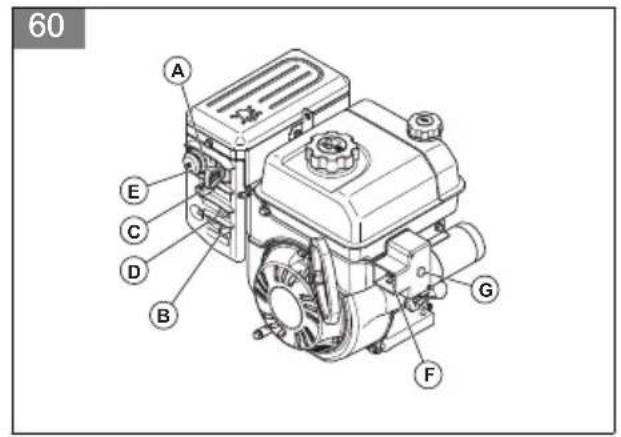

1. Sluit de verlangkabel aan op de aansluiting op de motor (F).
2. Sluit het andere uiteinde van de verlangkabel in aan op een geaard stopcontact van 230V
3. Druk op de knop voor elektrisch starten (G) totdat de motor start.

OPGELET: Torn de motor nicht langer dan vrij seconden achtereen tussen de keren dat u probeert te starten. Wacht 1 minuut voordat u het wee probeert.

1. Als de choke wurde gebruikt om de motor te starten, waar u de knop voor elektrisch starten los en zet u de choke (D) langzaam in de stand UIT.
2. Koppel de verlengkabel eerst los van het stopcontact en daarna van de motor.
3. Laat de motor 2-3 minutes stationair draaien voordat u begint met sneeuwruimen.

De motor starten, elektrische start

WAARSCHUWING: Het product heeft een elektrische starter op 120 V netspanning. Gebruik de elektrische starter nicht als uw woning Niet is

voorzien van geaarde stopcontacten van 120 V. Er kan ernstig lichamelijk letsel of schade aan het product ontstaan. De elektrische startmotor is voorzien van een 3-polige stekker en is ontworpen voor een huishoudelijk stopcontact van 120 V. Zorg ervoor dat uw woning is voorzien van geaarde stopcontacten van 120 V. Als u dit Niet zeker weet, vraagt u het aan een erkende elektricien.

1. Steek de AAN/UIT-sleutel (A) in het contactslot totdat u een klik hoort. Draai de sleutel Niet rond. (Fig. 60)
2. Zet de AAN/UIT-schakelaar (B) voor brandstof in de stand AAN.
3. Zet de gashendel (C) in de snelle stand.

a) Als de motor koud is, zet u de choke (D) in de stand FULL.

1. Druk drie keer op de primer (E).

OPGELET:Injecteer Niet te veel brandstof in de motor. Hierdoor kan het gebeuren dat de motor nicht start.Als er te veel brandstof in de motor is geinjecteerd, wacht u enkele minutes voordat u probeert de motor te starten en drukt u Niet op de primer.

1. Sluit de verlangkabel aan op de aansluiting op de motor (F).
2. Sluit het andere uiteinde van de verlangkabel in aan op een geaard stopcontact van 120 V.
3. Druk op de knop voor elektrisch starten (G) totdat de motor start.

OPGELET: Torn de motor nicht langer dan vrij seconden achtereen tussen de keren dat u probeert te

starten. Wacht 1 minuut voordat u het wee probeert.

1. Als de choke werden gebruikt om de motor te starten, maar u de knop voor elektrisch starten los enzet u de choke (D) langzaam in de stand UIT.
2. Koppel de verlengkabel eerst los van het stopcontact en daarna van de motor.
3. Laat de motor 2-3 minutes stationair draaien voordat u begint met sneeuwruimen.

Het product gebruiken

OPGELET: Bedien de vijzelmessen nicht zonder sneeuw of water om ze te smeren. Onjuist gebruik kan hoge temperaturen in de vijzelmessen tot gevolg hebben, vooral als het product新产品. Dit kan leiden tot beschadiging van de vijzelmessen en de schraapbalk.

OPGELET: Laat de aandrijving of de vijzelhendels Niet gedurende een langere periode gedeeltelijk aangrijpen; dit kan leiden tot voortijdige slijtage of verbranding van de riemen.

Let op: Wanner zowel de aandrijving als de vijzel aangrijpen, worden vijzel door de aandrijving op+zijn plaatsh gehonden. Bedien de sneeuwuitworptrechter met de rechterhand.

Let op: Verander de snelheid nicht wanner de aandrijfhendel is ingeschakeld. Dit kan schade aan de transmissie veroorzaken.

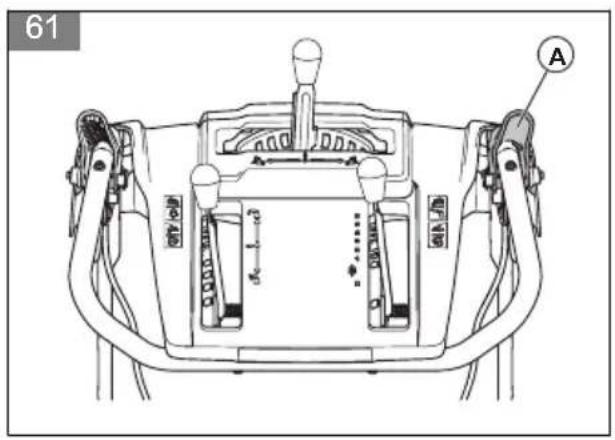

1. Om de vijzelmessen in te schakelen, drukt u de vijzelinschakeling (A) maar de hendel om de vijzel in te schakelen en sneeuw te ruimen. (Fig. 61)
2. Breng de besturingshendel (B) voor de rijnsnelheid van de middelste stand omhoog om het productaar voren te latent bewegen wanner de aandrijving (C) is ingeschakeld. Verander de能力和 wanner de aanrijfhendel is ingeschakeld.Dit kan schade aan de transmissie veroorzaken.
3. Breng de besturingshendel rijnselheid van de middelste stand omlaag om het product waar achteren te lately bewegen wanner de aandrijving is ingeschakeld. (Fig. 62)
4. Om het product in de geseleeteerde richting te latenten bewegen, houdt u de inschakeling (C) van de aandrijving gegen de handgreep aan.
5. Als het product stuurbekrachtiginges heeft, houdt u de linkerdukschakelaar (D) van de stuurinrichting vast om maar links te gaan. Houd de rechterdukschakelaar van de stuurinrichting vast omণrechts te gaan.(Fig.63)

Product stoppen

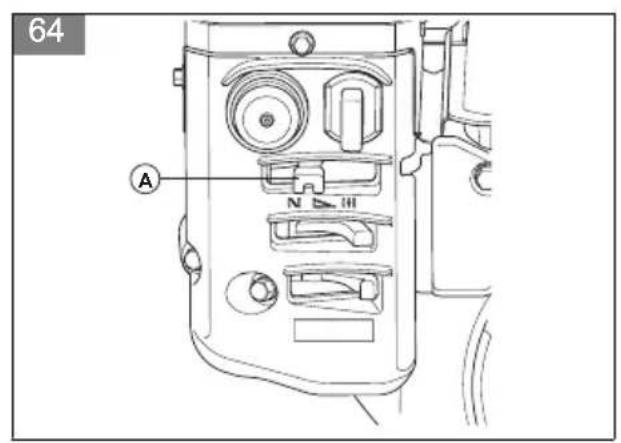

1. Zet de gashendel (A) in de stand STOP. (Fig. 64)
2. Verwijder de AAN/UIT-sleutel.

De gashendel gebruiken

• Draai de gashendel (A) om de gebrukke hoeveelheid brandstof aan te passen. Laat de motor algijd op volle toeren draaien. (Fig. 64)

Gebruik van de brandstofschakelaar

• Draai de brandstofschakelaar (A) om de brandstofklep te openen of te sluiten. Bedien het product met de brandstofschakelaar in de stand OPEN. (Fig. 65)

De choke gebruiken

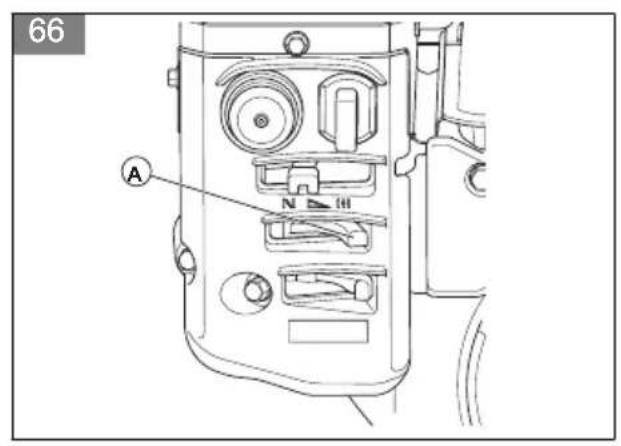

• Draai de choke (A) om de chokeklep te openen of te sluiten. Gebruik de choke om een koude motor te starten. (Fig. 66)

De glijplaten afstellen

De glijplaten voorkomen dat de onderkant van de sneeuwruimer beschadigd raakt. Stel de glijplaten (A) af wanner de borgmoer (B) los is, of wanner de glijplaat Niet de juiste afstand tot de grond heeft. Er is geen afstelling nodig voor de normale installmentie.

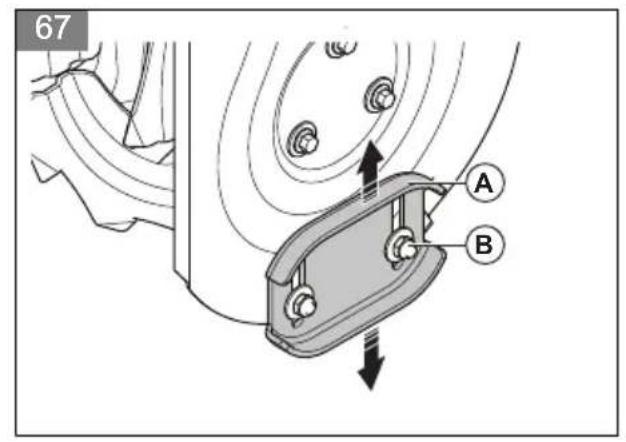

1. Draai de borgmoer (B) los met een steeksleutel van 13 mm (12^ )
2. Verplaats de glijplaten (A) omhoog of omlaag. a) Op vlakke oppervlakken stelt u de afstand tussen de schraapbalk en de grond af op 5-6 mm (0,2-0,25").
   b) Op ruwe oppervlakken plankst u de glijplaten (A) in een positie waar bij de schraapbalk boven het hoogste punt van de grond ligt.

WAARSCHUWING:

Zorg ervoor dat geen grind en stenen het product binnendringen. Objecten die op hoge snelheid wordenuitgeworpen, können letselveroorzaken.

1. Draai de borgmoer (B) vast. (Fig. 67)

De snijmessen gebruiken (indien aanwezig)

Gebruik de snijmessen om dieper door sneeuwbanken te snijden dan de voorkant van het product.

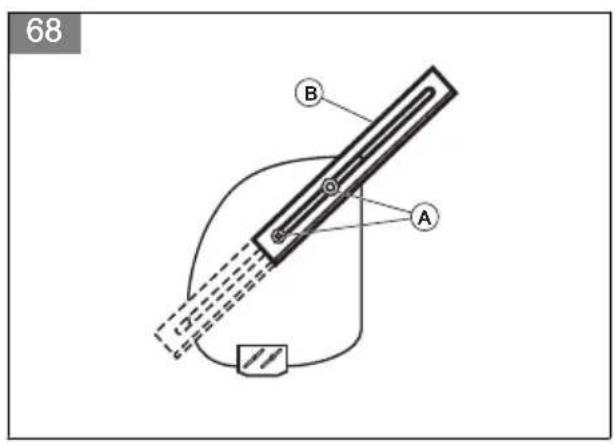

1. Draai de stelmoeren (A) aan beiden zichden van het product los om elk snijmes (B) in de hoogste stand te zetten. (Fig. 68)

2. Draai de moeren vast.

3. Laat de messen na gebruik zakken.

Vastlopen na gebruik voorkomen

Let op: Bedieningselementen en bewegende onderdelen können vastlopen door ijs. Oefen nicht veel kracht uit op de bedieningselementen. Als u een bedieningselement of onderdeel Niet kurz bedieren, start u de motor en LAST u deze enkele minuten draaien.

1. Start de motor en LAST deze enkele minuten draaien. Stop de motor en wacht totdat alle bewegende delen tot stilstand zich gekomen.
2. Verwijder sneeuw en los ij's van het product.
3. Verwijder sneeuw en los ij's van de onderkant van de trechter.
4. Draai de uitworptrechter maar links en waar rechts om ijs en water te verwijderen.
5. Zet de sleutel in de stand "UIT".
6. Als het product geen elektrische starter heeft, trekt u enkele keren aan de starthendel van het startkoord om ijs en water te verwijderen.
7. Als het product een elektrische starter heeft, sluit u het product aan op de voeding en drukt u eenkeer op de startknop om ijs en water te verwijderen.

Een goed resultaat verkrijgen

• Laat de motor algid draaien met volgas of bijna volgas.
• Pas de snelheid van het product altijd aan de sneeuwssituatie aan en pas de snelheid aan met de besturingshendel voor de rijnsnelheid. Zorg ervoor dat het product gelijkmatig sneeuw ruimt.
• Het is eenvoudiger en efficiencer om sneeuw direct na het vallen te ruimen.
• Werk zo möglichuktijd van de wind af.
  Op vlakke oppervlakken, zoals asfaltwegen, zet u de glijplaten 5-6 mm (0,2-0,25") van de grond.
• De schraapbalk is omkeerbaar. Wanner deze bijna tot de rand van de behuizing is verslen, draait u deze om. Vervang de schraapbalk als deze beschadigd is, of als beiden zijden verslen zichn.
  Maak de uitworptrechter nicht los als deze verstopt is.
• Als het product door onvoorziene omstandigheden nicht in beweging komt,That u de inschakeling van de aandrijving direct los of zet u de AAN/UIT-sleutel in de stand UIT.

Onderhoud

Inleiding

Wonneer het product in gebruik is, können debouten losraken en onderdelen slijten. Dit kan een

storing veroorzaken, zoals een onjuiste speling, een verhoogd olieverbruik of een verkeerde uitlijning van diverse onderdelen. Voer periodiek onderhoud aan het productuit om storingen te voorkomen.

Onderhoudsschema

Onderhoud Elke dag	20 eer 50 eer 100 eer
Controller of moeren en schroeven goed vastgedraaid zich	X
Controller het mo- toroliepeil	X
Olie verversen 26		XXXX
Controller op brandstof- of olie- lekkage	X
Verwijder verstop- pingen of vremde voorwerpen in de vrijzel	X
Controller de ban- denspanning 27			X
De bougie inspecte- ren en verrangen 28				X

Let op: Het is Niet nodig om de tandwielkast te smeren of er ander onderhoud aan uit te voeren.

Algemene inspectie uitvoeren

• Controller of alle moeren en schroeven op het product goed+zijn vastgedraaid.

Oliepeil controlleren

OPGELET: Een te laag oliepeil kan ernstige schade aan de motorveroorzaken. Voer een controle van het oliepeiluit voordat u het product start.

1. Zet het product op een vlakke ondergrond.
2. Verwijder de olietankdop met de bijgevoegde peilstok.

3. Veeg de olie van de peilstok.

4. Steek de peilstok volledig in de olietank om een goed beeld van het oliepeil te krijgen.

5. Verwijlder de peilstok.
6. Controller het oliepeil op de peilstok.
7. Als het oliepeil laag is, vult u bij met motorolie en controleert u het oliepeil opnieuw.

De motorolie verversen

1. Laat de motor een pau minuten draaien om de olie op te warmen. Warme olie stroomt better en voert更是verontreinigingen mee maar buiten.

WAARSCHUWING: De motorolie is heet. Laat geen gebruike motorolie in contact komen met de huid.

1. Zet het product op een vlakke ondergrund.
2. Verwijder de AAN/UIT-sleutel.

3. Plaats een opvangbak onder de olieaftapplug.

4. Verwijder de olieaftapplug, kantel het product en waar de gebruike olie in de opvangbak lopen.

5. Plaats het product wee in de gebruikspositie.
6. Bevestig de olieaftapplug en draai deze met de hand vast.
7. Vul de motor met olie, zie De motor met olie vullen op pagina 112

Het product smeren

• Smeer de scharnierpunten (A) met olie.
• Smeer de motor (B) met olie.
• Breng aan het begin van elk seizoen of na elke 25 bedrijfsuren eenkleine hoeveelheid lithiumvet aan op de vergrendelingsgaten (C). (Fig. 69)

Geluidemper

De uitlaatdemper is bedoeld om het geluidsniveau zo laag möglich te houden en om de uitlaatgassen weg te voeren van de gebruiker.

Gebruik het product Niet als de demper ontbreekt of beschadigd is. Bij een defecte uitaatdemper stijgt het geluidsniveau en neemt het risico op brand toe.

WAARSCHUWING: De

uitlaatdemper worden erg heet tijdens en na gebruik en wanneer de motor draait bij stationair toerental. Wees voorzichtig in de buurt van brandbare materialen en/of dampen om brand te voorkomen.

Bougie controlleren

OPGELET: Gebruik.altijd het juiste bougietype. Een verkeerd type bougie kan schade aan het productveroorzaken.

• Controller de bougie als de motor weinig vermogen besteht, nicht gemakkelijk te starten is of stationair Niet goed draait.
• Volg deutsche instructies om het risico van ongewenst materiaal op de elektroden van de bougie te beperken:

a) Zorg ervoor dat het stationair toerental alttijd jeist is afgesteld.
b) Zorg dat het brandstofmengsel correct is.
c) Zorg dat het luchtfilter schoon is.

Maak de bougie schoon als deutsche vuil is en controllerer of de afstand tussen de elektroden correct is, zie Technische gegevens op pagina 124. (Fig. 70)
- Vervang de bougie indien nodig.

De vijzels en de schraapbalk controlleren

1. Controller vór elk gebruik de vijzels en de schraapbalk op slijtage.

2. Als de rand van de schraapbalk versleten is, draait u de schraapbalk om. Als de schraapbalk aan beiden kanten is beschadigd of versleten, verwangt u deze.

3. Als de randen van de vijzels versleten zijn, neemt u contact op met een erkend servicepunt om ze te verrangen.

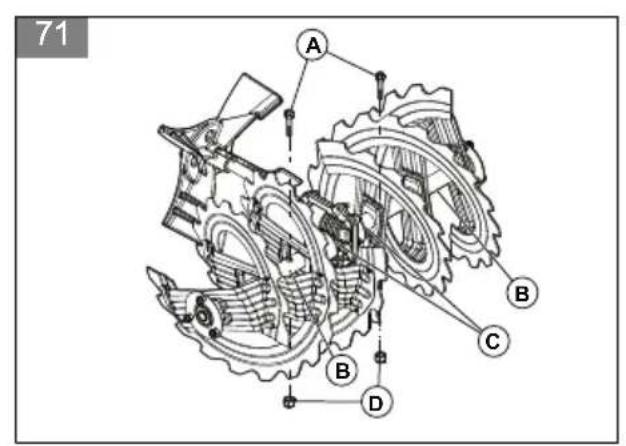

Breekpennen van de vijzel verwangen

De breekpennen van de vijzel beschermen het product gegen schade. De breekpennen van de vijzel breken als een object in de bewegende delen kommt.

OPGELET: Gebruik alleen de originele breekpennen die met het product worden meegeleverd.

1. Als een breekpen van de vijzel breekt, stop dan de motor en wacht tot de bewegende delen tot stilstand zich gekomen.
2. Verwijder de AAN/UIT-sleutel en kaak de bougiekabel los.

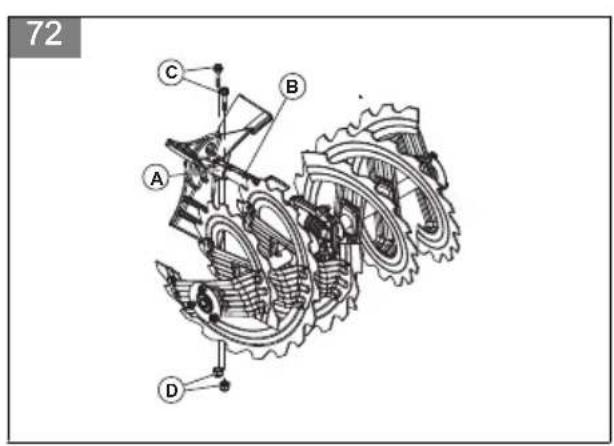

3. Breng het gat in de naaf van de vijzel (B) in lijn met het gat in de vijzelas (C) en monteer een neue breekpen van 1 / 4 - 20× 2 A
4. Monteer een 1/4 - 20 borgmoer (D) op de breekpen en draai deze vast. (Fig. 71)
5. Steek de AAN/UIT-sleutel in het contact en sluit de bougiekabel aan op de bougie.

Breekpennen van de rotor verwangen

De breekpennen van de rotor beschermen het product gegen schade. De breekpennen van de rotor breken als een object in de bewegende delen kommt.

OPGELET: Gebruik alleen de originele breekpennen die met het product worden meegeleverd.

1. Als een breekpen van de rotor breekt, stop dan de motor en wacht tot de bewegende delen tot stilstand zichen gekomen.
2. Verwijder de AAN/UIT-sleutel en kaak de bougiekabel los.
3. Breng het gat in de naaf van de rotor (A) in lijn met het gat in de vijzelas (B) en monteer een neue 1 / 4 - - 20 breekpen (C).
4. Monteer een 1/4 - 20 borgmoer (D) op de breekpen en draai deze vast. (Fig. 72)
5. Steek de AAN/UIT-sleutel in het contact en sluit de bougiekabel aan op de bougie.

De banden inspecteren

• Houd de banden vrij van brandstof, olie en chemicalien om schade aan het rubber te voorkomen.
• Houd de banden uit de buurt van boomstronken, stenen, geulen, scherpe voorwerpen en andere voorwerpen die schade aan de banden kannenveroorzaken.
  Houd de banden correct op spanning, zie Technische gegevens op pagina 124.

De deflector van de uitworptrechter leegmaken wanner deze verstopt is

Maak de deflector van de uitworptrechter pas leeg als u de volgende handelingen hebt verricht.

1. Laat de inschakeling van de vijzel en van de aandrijving geleiktijdig los.
2. Wacht 10 seconden om er zeker van teল dat de vrijzels gestoptল.
3. Schakel het product uiit.
4. Gebruik de reinigingstool (ten minste 37 cm lang, bijgeleverd bij sommige modellen) om deverstopping te verwijderen.

WAARSCHUWING: Steek uw handen Niet in de deflector van deuitworptrechter of in de vijzelbak.

De schraapbalk verrangen

1. Draai de schraapbalk (A) om wanner deze aan de rand van de behuizing versleten raakt. (Fig. 73)
2. Vervang de schraapbalk als deutsche an beide zichden versleten is of als deutsche beschadigd is.

Aandrijfriemen

WAARSCHUWING: De Vriemen op uw product hebben een speciale constructie en moeten worden verrangen door riemen van de oorspronkelijke fabrikant, verkrijgbaar bij het dichtstbijzijnde servicepunt. Het gebruik van andere riemen dan van de oorspronkelijke fabrikant kan tot persoonlijk letsel of schade aan het product leiden.

WAARSCHUWING: Voor de verwanging van de riem要去 het product worden gedemonteerd. Wanner u de vrijbelbehuizing losmaakt van het frame is het belangrijk dat een assistant in de bedieningsstand staat en de produchhandgrepen vasthoudt. Ernstiglichamelijk letsel en/of schade aan het

product kan optreden als het product tijdens het verrangen van de riem valt.

Let op: De vrijel- en tractieaandrijfriemen zich nicht verstelbaar. Vervang de riemen als ze beschadigd zich of door slijtage gaan slippen. Het is raadzaam de riemen te lately verrangen door een erkent servicepunt.

Let op: Het is raadzaam de aandrijfrem en de vijzelriem tegelijkertijd te verrangen.

Voorbereiding voor het verwangen van de riemen

1. Tap de brandstof af uit de brandstoftank.
2. Draai de borgmoer (A) los waarmee de uitworprotorkop (B) aan de bevestigingsbeugel (C) vastzit om de uitworptrechter te verwijderen. (Fig. 74)
3. Draai de twee schroeven (A) los waarmee de riemkap (B) aan het frame (C) is bevestigd en verwijder de riemkap. (Fig. 75)

De aandrijfrem verwijderen

1. Verwijder de vijzelriem. Zie De vijzelriem verwijdenen op pagina 119.

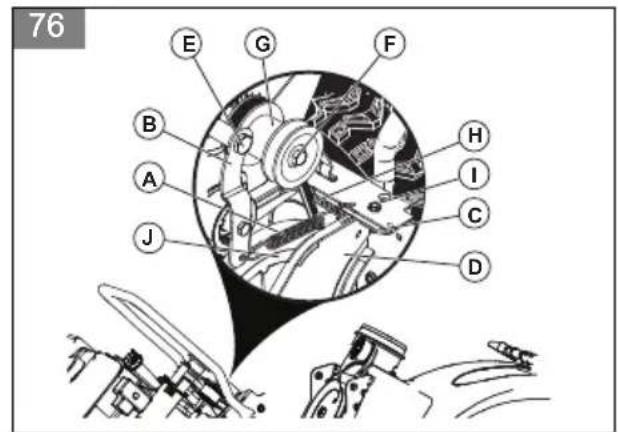

2. Verwijder de spanveer (A) die is bevestigd aan de spanarm van de aandrijfrem (B). (Fig. 76)
3. Verwijder de terugtrekveer (C) waarmee de zwenkplaat (D) op zijnplaats worden gezchoolen.
4. Verwijder de armbout (E) en de spanarm van de aandrijfrem.
5. Verwijder de poeliebout (F), de motorpoelie (G) en de aandrijfrem (H) van de motor.
6. Verwijder de bovenste bout (I) waarmee de zwenkplaat aan het frame vastzit
7. Scharnier en houd de zwenkplaat uit de buurt van het product en haal de aandrijfrem van de aandrijfpoelie (J).

De aandrijfrem aanbrengen

1. Scharnier en houd de zwenkplaat (D)uit de buurt van het product. (Fig. 76)
2. Plaats de aandrijfrem (H) op de aandrijfpoelie (J).

Let op: Zorg ervoor dat de aandrijfrem correct in de groef van de aandrijfpoelie worden geleid voordat u de zwenkplaat LASTZAKKEN.

1. Breng de bovenste bout (I) aan en draai deze vast.

2. Plaats de aandrijfrem in de groef van de motorpoelie (G) voordat u deze op de motoras aanbrengt.

3. Monteer de poeliebout (F) en bevestig de motorpoelie op de motor. Zet de poeliebout vast (30-35 ft. lbs. / 41-47 Nm).

4. Breng de spanarm (B) van de aandrijfriem aan en draai de armbout (E) vast op de motor.
5. Breng de terugtrekveer (C) aan op de zwenkplaat.
6. Breng de spanveer (A) aan op de spanarm.
7. Bedien alle bedieningselementen om er zeker van teল dat de aandrijfrem correct is gemonteerd en dat alle onderdelen correct bewegen.

De riemkap installeren

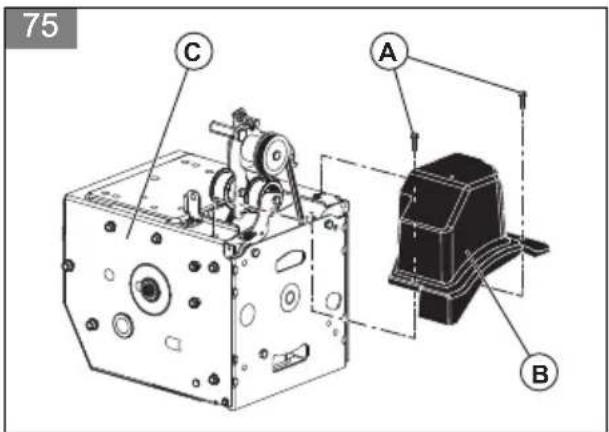

1. Breng de riemkap (B) aan op het frame (C) en draai de twee schroeven (A) vast. (Fig. 75)
2. Installer de uitworptrechter.

De vijzelriem verwijderen

1. Verwijder de moer van 5/16" en de kabelafdekking (E) van het frame. (Fig. 77)
2. Verwijder de bovenste bouten van 5/16" en de onderste bouten van 14 (D) van de 2 zijden van het frame. Gooi de bouten Niet weg.
3. Draai de onderste bouten van 5/16" (C) aan de 2 zichden van het frame los, maar verwijder ze Niet.
4. Haal de vijzelriem (B) van de motorpoelie (A).
5. Kantel het achechterste gedeelte omlaag.
   Tegelijkkertijd worden het voorste gedeelte maar voren gekanteld. De onderste bout is een scharnier:tussen het voorste en achechterste deel.
6. Plaat een houten blok onder het scharnierpunt om het product in de gekantelde stand te zetten.
7. Beweeg de vijzelremarm en verwijder de vijzelriem (B) van de arm.

De vijzelriem aanbrengen

1. Beweeg de vijzelremarm (G) en plaats de vijzelriem om en in de groef van de vijzelpoelie (E). (Fig. 78)

OPGELET: Zorg ervoor dat de riem Niet:tussen het frame en het vijzelhuis komt als u de eenheid in elkaar zet.

1. Verwijder het houten bloc van onder het product.
2. Til de hendels omhoog om het achechterste gedeelte omhoog te kantelen. Het voorste gedeelte Kanteltaar achteren en draait om tegen het achechterste gedeelte te vallen.
3. Zorg ervoor dat de riem correct in de groef van de vijzelpoelie (E) valt.
4. Monteer de boute n van 5/16" (C) en draai ze vast (11-16 Nm).

5. Monteer de bouten van 14 (B) en draai ze vast (5-8 Nm).

6. Plaats de vijzelriem (B) op de motorpoelie (A). Zorg ervoor dat de riem correct om de geleidepoelie en in de groef van de motorpoelie valt.

7. Monteer het kabeldeksel (F) en de moer van 5/16" op het frame.
8. Bedien alle bedieningselementen om er zeker van teল dat de vijzelriem correct is gemonteerd en dat alle onderdelen correct bewegen.

De spanning van de kabel voor de uitworptrechter van de uitworptrechter afstellen

1. Draai de contramoeren (B) los om de spanning van de kabel te halen voor de uitworptrechter naast de schroefspanner van de afstelkabel (A). (Fig. 79)
2. Houd het korte gedeelte vast en draai het lange gedeelte om de afstelkabel te verlengen.
3. Pas aan tot de kabel voor de uitworptrechter (C) strak vastzit. Draai de contramoeren vast.

De bedieningskabel van de vijzel afstellen

1. Verwijder de kabelafdekking aan de rechterkant van het frame (D). (Fig. 80)
2. Om de bedieningskabel van de vijzel strakker te trekken, schroeft u de onderste contramoer (B) los en draait u de bovenste contramoer (B) aan totdat de riemspanning van de vijzel is toegenomen.
3. Test de inschakeling van de vijzel opnieuw. Herhaal de afstellingaar behoefte tot er nog maar weinig spanning op de kabel staat wanneer de hendel wordenuitgeschakeld.
4. Draai de onderste borgmoer vast om de spanning vast te houden.

Let op: U kunt de vijzelriem ook spannen door als secundaire optie de spanrol aan te passen. Als de afstelling het probleem Niet verhelpt, verrang dan de riem van de grondboor. Zie De vijzelriem verwijderen op pagina 119.

Riemspanning aanpassen

1. Verwijder de riemafdekking. Zie Voorbereiding voor het verwangen van de riemen op pagina 118.

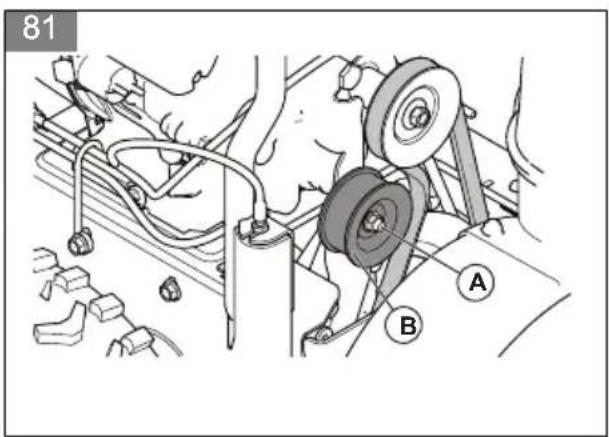

2. Draai de moer (A) van de geleidepoelie los. (Fig. 81)
3. Schuif de spanrol/DDchter naar de riem om de riemspanning te vergroten.Schuif deze weg van de riem om de riemspanning te verkleinen.

4. Draai de moer (A) van de geleidepoelie vast.

5. Om ervoor te zorgen dat de riem volledig wordt ontkoppeld wanner de vijzelhendel wordt ontkoppeld, moet een assistent zich 3 meter voor het product bevinden, aan de andere kant van de trechter. De assistent houdt de rotatie van de vijzel in de gaten en meet hoe lang het duurt voordat de rotatie stocht wanner u de hendel hebt losgelaten. Indien de vijzel naeer dan 5 seconden stocht met draaien, herhaalt u de afstelling en schuift u de spanrol verder van de riem.

6. Wanner de vijzel na minder dan 5 seconden stopt met draaien, installeert u de riemkap. Zie De riemkap installeren op pagina 119.

DeWIelen verwijderen

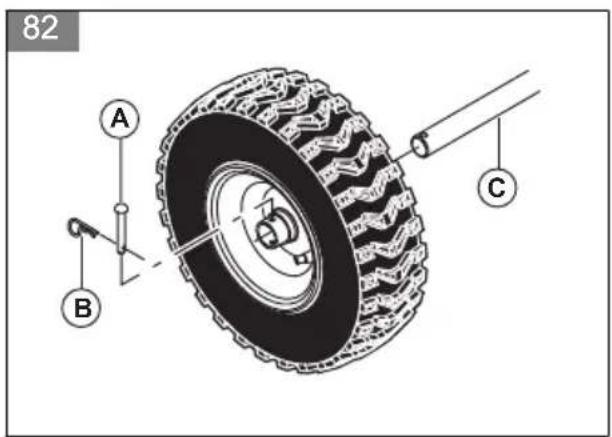

1. Verwijder de wellopen (A) en de borgpen (B).
2. Verwijder het wiei van de as (C). (Fig. 82)

Product reinigen

• Reinig de kunststof onderdelen met een schone en droge doeck.
• Reinig het product Niet met een hagedruksput.
• Laat nooit water rechtsstreeks op de motor stromen.
• Gebruik een borstel om bladeren, gras en vuil te verwijderen.

Probleemoplossing

Probleem Mogelijk te oorzaak Oplossing
Het product start nicht Deveiligheidscontactseutel is Niet ingesto-ken.	Plaats de veiligheidscontactseutel.
Het product bevat geen brandstof meer. Vul debrandstoffank met{nieuwe, schone benzine.
De AAN/UIT-sleutel is UIT. Zet de AAN/UIT-sleutel in de standAAN.
De choke is staat in de stand UIT (DICT). Zet de choke in de stand AAN(FULL, OPEN).
Het balgje is Niet ingedrukt. Druk op het balgje.
De motor is 'verzopen'. Wacht enkele minutes	alvorensopnieuw te starten, injecteer NIET.Start de motor opnieuw terwijl het gaspedaal volledig is ingetrapten de choke UIT (DICT) is.
De bougiekabel is Niet aangesloten. Sluit de kabel aan op de bougie.
De bougie is defect. Vervang de bougie.
Er zit water in de brandstof of de brandstof iste oud.	Leeg de brandstoffank en de carburateur. Vul de brandstoffank metnieuwe, schone benzine.
Er zit damp in de brandstoffleiding. Zorg dat de	hele brandstoffleidingonder de uitgang van de brand-stoffank loopt. De brandstoffleidingmoet ononderbroken omlaag lopenvan de brandstoffank maar de carburateur.
Andere oorzaken. Inspector de startprocedures indeze handleiding zorgvuldig.
De brandstofschakelaar (indien aanwezig)staat in de stand DICT (UIT).	Zet de motorschakelaar in destand OPEN (AAN).
De gashendel staat in de stand STOP. Zet de	gashendel in de snellestand.

Probleem Mogelijk	oorzaak Oplossing
Verminderd vermogen De	bougiekabel is Niet aangesloten. Sluit de kabe	aan op de bougie.
	Het product ruimt te veel sneeuw. Verlaag de	snelheid en de bredte van het zwad.
	De dop van de brandstoftank is bedekt met ijs of sneeuw.	Verwijder ijs en sneeuw op en rond de brandstoftankdop.
	De demper is vuil of verstopt. Reinig of verrang	de demper.
	Incorrecte kabellengte. Pas de kabellengte aan.
	De demper is geblokkeerd. Zorg ervoor dat de	motor afkoelt. Verwijder de blokkade.
	De luchtinlaat van de carburateur is geblok-keerd.	Zorg ervoor dat de motor afkoelt. Verwijder de blokkade.
De motor stopt of loopt stroef	De choke is staat op AAN (FULL, OPEN). Zet	de choke op UIT (DICT).
	De brandstoffleiding is verstopt. Maak de brandstoffank schoon.
	Er zit water in de brandstof of de brandstof is te oud.	Leeg de brandstoffank en de carburateur. Vul de brandstoffank met neue, schone benzine.
	De carburateur要去 worden verrangen. Neem	contact op met een erkend servicepunt.
	De riem is uitgerekt. Vervang de V-riem van de	vijzel.
Overmatige trilling / be-weging van de hand-greep	Sommige onderden zitten los. De vrijzels+zijn beschadigd.	Zet alle afsluitingen vast. Ver-vang de beschadigde onderden. Neem contact op met een erkend servicepunt. als de trillingen nicht verdwijnen.
	De handgrepen zichniet goed geplaatst. Zorg	ervoir dat de handgrepen in de juiste stand+zijn vergrendeld.
	De moeren van de afstelhendels zitten los. Haal de moeren aan tot de hendel veilig aanvoelt.
De starthendel van het startkoord is moeilijk aan te trekken	De starthendel van het startkoord is vastge-lopen.	Trek langzaam zoveel mogelijk koord uit de starter en LAST de startkoordhendel verrolgens los. Indien de motor nicht start, herhaalt u de procedure of gezruikt u de elektrische startmotor.
	Het startkoord komt:tussen andere onderde-len.	Het startkoord mag geen kabels of slangen raken.
Verlies van tractieaan-drijving/afname van de rijnselheid	De riem slipt. Pas de kabellenge aan. Pas de riem aan.
	De riem is versleten. Controller/ervang de riem. Pas de poelie aan.
Verlies van sneeuwlo-zing of langzaam wor-dende sneeuwlozing	De riem is van de poelie gelopen. Controller/i/nstalleer de riem. Pas de poelie aan.
	De uitworptrechter zit verstop. Reinig de uitworptrechter.
	Vreemde voorwerpen verstoppen de vijzels. Verwijder het vuil of het vreemde voorwerp uit de vijzels.
	De breekpen is defect. Vervang de defecte breekpen.
	Overmatige sneeuw- en ijsafzettingussen de bandonderdelen.	Verwijder sneeuw- en ijsafzettingussen de bandonderdelen.
	Het frictieaandrijfwiel is verslenen. Neem contact op met een erkend servicepunt.
	De frictionschijf is nat Laat de frictionschijf drogen
Geen vrijzelrotatie nadat de greep is losgelaten	De aandrijfriem is Niet uitgelijnd. Stel de aandrijfriem af.
	De deflector van de uitworptrechter is Niet uitgelijnd.	Stel de deflector van de uitworptrechter af.
De lichtenijken Niet aan (indien aanwezig)	De motor draait Niet. Start de motor.
	De kabelverbinding is los. Controller de kabelverbindingen bij de motor en de lampen.
	De ledlamp is doergebrand. Vervang de ledlampmodule. Indi-viduèle led's kunnen nicht worden verrangen.
De uitworprotor beweegt stroef	Er zit vuil in het mechanisme van de uitworprotor.	Reinig de interne onderdelen van het uitworprotormechanisme.
	De kabelsijken geknikt of beschadigd. Controller of de kabels Niet geknikt�. Vervang de kabels die beschadigd�.
Het product draait maar een=kant	De bandenspanning is Niet gelijk. Pas de bandenspanning aan en vul de band.
	Het product rijdt met slechts=eén wie1. Controller er de borgpen van de band.
	Ongeelikmatige sleedeafstelling.	Stel de glijplaten en de sleede af.
	Ongeelikmatige glijplaatafstelling.	Stel de glijplaten en de sleede af.

Vervoer, opslag en verwerking

Transport en opslag

• Controleer voor opslag en vervoer van het product en de brandstof of er geen lekken of dampen zijn. Vonken of open vuur, bijvoorbeeld van elektrische apparaten of ketels,+kunnen tot brand leiden.

• Gebruik algtd goedgekeurde containers voor opslag en transport van brandstof.
  Leeg de brandstoftank voordat u het product voor langere tijd opslaat. De brandstof via een geschikte verwijderinglocatie afvoeren

• Zet het productijdens het vervoer veilig vast om schade en ongevallen te voorkomen.

• Bewaar het product in een afgesloten ruimte om toegang door kinderen of onbevoegde personen te verhinderen.

• Bewaar het product in een droge en vorstvrijne ruimte.

• Voer alle chemicalien, zoals olie of brandstof, af via een servicecentrum of een geschichte verwijderingslocatie.

• Wonneer het product Niet langer in gebruik is, stuur het dan maar een Husqvarna dealer of voer het af via een recyclingslocatie.

Afvoeren

• Neem deplaatselijk geldende wet- en regelgeving voor recycling in acht.

Verklaring van overeenstemming

EU-verklaring van overeenstemming

alleenverantwoordelijkheid dat het gerepresenteerde product:

Wij, Husqvarna AB, SE 561 82

Huskvarna, ZWEDEN, verklaren onder onze

Beschrijving Sneeuwblazer
Merk	Husqvarna
Platform / Type / Model	ST 324, ST 327, ST 330
Partij Serienummer vanaf 2021 en verder

volledig voldoet aan de volgende EU-richtlijnen en -regelgeving:

Richtlij/Verordening Beschrijving
2006/42/EG "beteffende machines"
2011/65/EU "beperking van het gebruik van bepaalde gevaarlijke stoffen"
2014/30/EU "beteffende elektromagnetische compatibiliteit"
2000/14/EG, 2005/88/EG "beteffende geluid buitenschuis"

Toegepaste geharmoniseerde normen en/of technische specificaties zichn als volgt: EN ISO 12100:2010, EN ISO 14982:2009, ISO 8437:1997, ISO 3744:2010, EN 1032:2009, EN 50581:2012.

In overeenstemming met richtig 2000/14/EG, bijlage V, staan de verklaarde geluidswaarden vermeld in de sectie met technische gegevens van deze handleding en in de ondterekende EU-verklaring van overeenstemming.

De geleverde sneeuuwblazer is conform het geteste exemplaar.

Namens Husqvarna AB, SE 561 82 Huskvarna, ZWEDEN, 2020-02-07

Claes Losdal

Verantwoordelijk voor technische documentationie

Husqvarna

www.husqvarna.com
