GEBRUIKSAANWIJZING Back Qibbel

5Mc 8Mb 5Mbwww.qibbel.com NEDERLANDSENGLISHDEUTSCHFRANÇAISDANSKITALIANOAfbeelding 4Mb | Bevestiging bagagedrager Om de bevestiging bagagedrager aan het basiselement te kunnen monteren, moet u eerst de rode knop aan de voorzijde van het zitje uittrekken. Schuif de bevestiging bagagedrager vanaf de rugzijde met een cirkelvormige beweging onder het zitje. Zorg er voor dat de beveiligingsband zich aan de voorzijde van de bevestiging bevindt. Schuif de bevestiging zover door totdat deze het einde van de uitsparing bereikt en vastklikt. Daarna kunt u de bevestiging vergrendelen door de rode knop aan de voorzijde in te drukken. Bevestig vervolgens het zitje op de bagagedrager door de breedte van het klemmechanisme aan te passen aan de breedte van de bagagedrager. Om de breedte te vergroten draait u de verstelknop tegen de klokrichting in, waarvoor u het rode beveiligingslipje moet indrukken. Om de klem vast te zetten draait u de verstelknop in klokrichting (rechtsom) stevig vast. Let op dat de klemmen goed om de rand van de bagagedrager vastzitten. Afbeelding 4Mc | Controleer of het zitje goed gemonteerd is Controleer of het zwaartepunt van het zitje niet verder dan 10 cm achter de achteras van de ets ligt. Zet uw kind in het zitje en controleer of er voldoende afstand is tussen het zadel en de voorzijde van het zitje, zodat uw kind vrij kan zitten. Om de positie van het zitje te wijzigen moet u het klemmechanisme van het bevestigingblok losdraaien en het zitje over de bagagedrager naar voor of naar achter verschuiven. Vervolgens draait u de klem weer zo stevig mogelijk vast. Afbeelding 4Md | Extra beveiliging De bevestiging bagagedrager moet extra worden beveiligd door de beveiligingsband om het frame te bevestigen. Als u de bevestiging uit de verpakking haalt, opent u de buckle door de driepuntssluiting (aan de zijkant en op de bovenzijde) in te drukken. Bevestig de band om het frame van de ets en sluit de buckle. Afbeelding 4F | Extra wielbeschermers Gebruik de extra meegeleverde doorzichtige wielbeschermers om de afscherming tussen het wiel en de benen van het kind te verlengen. U schuift het verlengstuk over de transparante bescherming van de voetsteun totdat deze vastklikt. Zo verbetert u de veiligheid van het kind tijdens het etsen. BEVESTIGING FRAME Om het zitje op het frame van uw ets te kunnen bevestigen heeft u 3 onderdelen nodig: het achterzitje basiselement (1), de bevestiging frame (2B) en de beugel framebevestiging (2C). Afbeelding 5Ma | Bevestiging frame Monteer de bevestiging frame. Let erop dat de ronde gaten aan de bovenzijde van de bevestiging zitten. Draai de moeren stevig aan (moment

6.0 Nm) met inbussleutel 6. Draai de bouten kruiselings en gelijkmatig aan.

Geschikt voor ronde en ovale zadelbuis Ø 22–40 mm. Met de beweegbare binnenring kunt u de stand van de klem aanpassen aan de hellingshoek van het frame om ervoor te zorgen dat het zitje horizontaal boven het achterwiel komt. De rode knop aan de voorzijde is bedoeld om de bevestiging van het zitje te ontgrendelen.

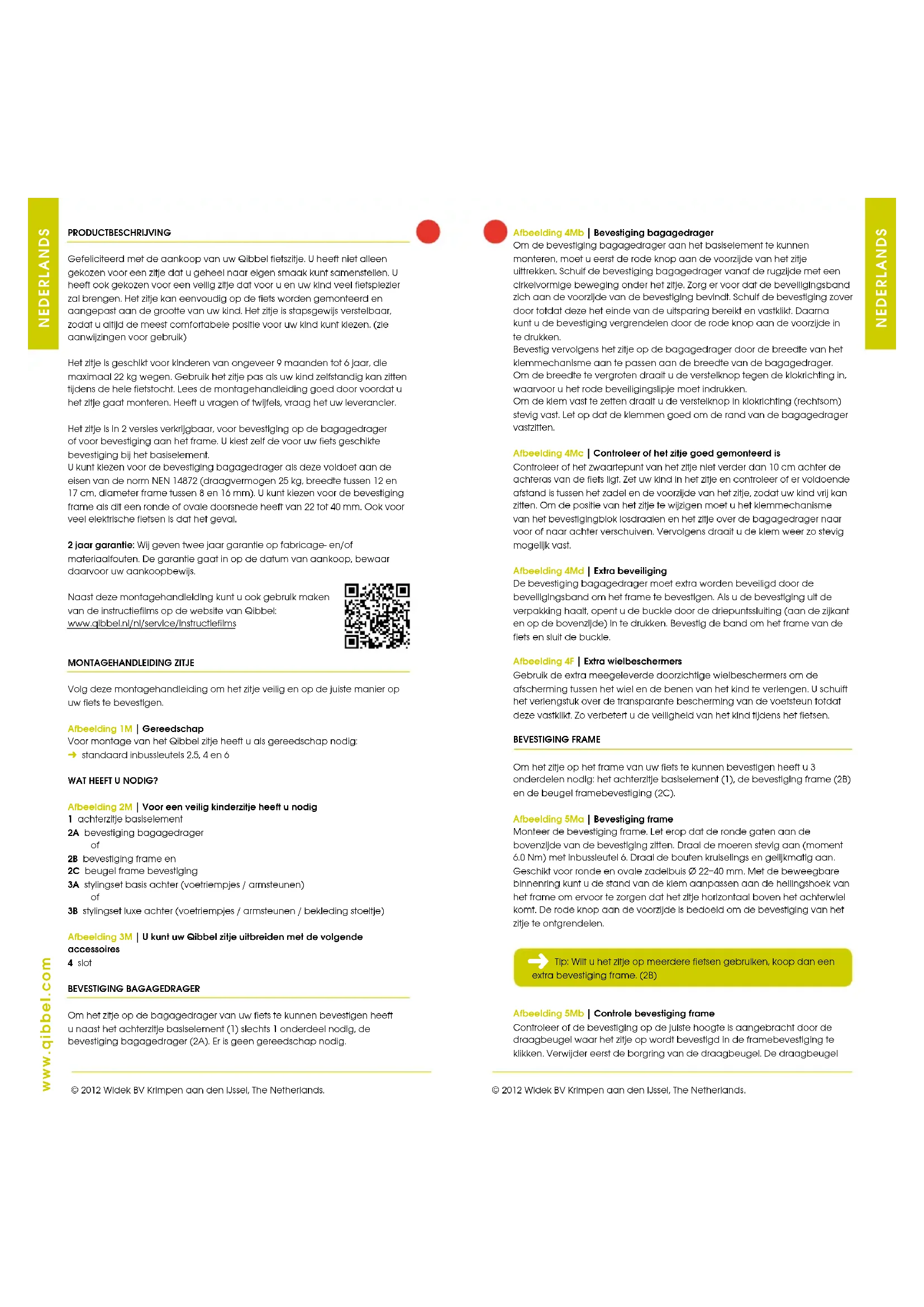

Tip: Wilt u het zitje op meerdere etsen gebruiken, koop dan een extra bevestiging frame. (2B) Afbeelding 5Mb | Controle bevestiging frame Controleer of de bevestiging op de juiste hoogte is aangebracht door de draagbeugel waar het zitje op wordt bevestigd in de framebevestiging te klikken. Verwijder eerst de borgring van de draagbeugel. De draagbeugel © 2012 Widek BV Krimpen aan den IJssel, The Netherlands. PRODUCTBESCHRIJVING Gefeliciteerd met de aankoop van uw Qibbel etszitje. U heeft niet alleen gekozen voor een zitje dat u geheel naar eigen smaak kunt samenstellen. U heeft ook gekozen voor een veilig zitje dat voor u en uw kind veel etsplezier zal brengen. Het zitje kan eenvoudig op de ets worden gemonteerd en aangepast aan de grootte van uw kind. Het zitje is stapsgewijs verstelbaar, zodat u altijd de meest comfortabele positie voor uw kind kunt kiezen. (zie aanwijzingen voor gebruik) Het zitje is geschikt voor kinderen van ongeveer 9 maanden tot 6 jaar, die maximaal 22 kg wegen. Gebruik het zitje pas als uw kind zelfstandig kan zitten tijdens de hele etstocht. Lees de montagehandleiding goed door voordat u het zitje gaat monteren. Heeft u vragen of twijfels, vraag het uw leverancier. Het zitje is in 2 versies verkrijgbaar, voor bevestiging op de bagagedrager of voor bevestiging aan het frame. U kiest zelf de voor uw ets geschikte bevestiging bij het basiselement. U kunt kiezen voor de bevestiging bagagedrager als deze voldoet aan de eisen van de norm NEN 14872 (draagvermogen 25 kg, breedte tussen 12 en 17 cm, diameter frame tussen 8 en 16 mm). U kunt kiezen voor de bevestiging frame als dit een ronde of ovale doorsnede heeft van 22 tot 40 mm. Ook voor veel elektrische etsen is dat het geval. 2 jaar garantie: Wij geven twee jaar garantie op fabricage- en/of materiaalfouten. De garantie gaat in op de datum van aankoop, bewaar daarvoor uw aankoopbewijs. Naast deze montagehandleiding kunt u ook gebruik maken van de instructielms op de website van Qibbel: www.qibbel.nl/nl/service/instructielms MONTAGEHANDLEIDING ZITJE Volg deze montagehandleiding om het zitje veilig en op de juiste manier op uw ets te bevestigen. Afbeelding 1M | Gereedschap Voor montage van het Qibbel zitje heeft u als gereedschap nodig: ➜ standaard inbussleutels 2.5, 4 en 6 WAT HEEFT U NODIG? Afbeelding 2M | Voor een veilig kinderzitje heeft u nodig 1 achterzitje basiselement 2A bevestiging bagagedrager

2B bevestiging frame en 2C beugel frame bevestiging 3A stylingset basis achter (voetriempjes / armsteunen)

3B stylingset luxe achter (voetriempjes / armsteunen / bekleding stoeltje) Afbeelding 3M | U kunt uw Qibbel zitje uitbreiden met de volgende accessoires 4 slot BEVESTIGING BAGAGEDRAGER Om het zitje op de bagagedrager van uw ets te kunnen bevestigen heeft u naast het achterzitje basiselement (1) slechts 1 onderdeel nodig, de bevestiging bagagedrager (2A). Er is geen gereedschap nodig. © 2012 Widek BV Krimpen aan den IJssel, The Netherlands. NEDERLANDS NEDERLANDSwww.qibbel.com www.qibbel.com© 2012 Widek BV Krimpen aan den IJssel, The Netherlands. www.qibbel.com moet horizontaal boven het achterwiel komen en de afstand tussen de draagbeugel en het achterwiel moet minimaal 10 cm zijn. Als dat niet het geval is verplaatst u de bevestiging of verandert u de hellingshoek met de beweegbare binnenring. Afbeelding 5Mc | Plaatsing beugel framebevestiging De beugel framebevestiging bestaat uit twee delen, een kunststof bevestigingsblok en een metalen draagbeugel. Maak eerst het bevestigingblok los van de draagbeugel door de twee moeren van het metalen borgplaatje los te draaien en het plaatje te verwijderen. Maak dan het bevestigingsblok vast aan de onderzijde van het basiselement. Om het bevestigingsblok aan het zitje te kunnen monteren, moet u eerst de rode knop aan de voorzijde van het zitje uittrekken. Schuif het bevestigingsblok vanaf de rugzijde met de rode pijl naar voren in een cirkelvormige beweging onder het zitje. Start de beweging vanaf de rugzijde van het zitje. Schuif het bevestigingsblok door totdat dit het einde van de uitsparing in het zitje bereikt en vastklikt. Daarna kunt u het bevestigingsblok vergrendelen door de rode knop aan de voorzijde in te drukken. Leg nu de metalen draagbeugel in de uitsparing van het bevestigingsblok en vergrendel de beugel met het metalen borgplaatje dat u eerst had verwijderd. Draai de twee moeren stevig aan (moment 5 Nm) met inbussleutel 4. De plaats van het bevestigingsblok is afhankelijk van het zwaartepunt van het zitje ten opzichte van de achteras. Afbeelding 5Md | Plaatsing zitje op bevestiging frame Verwijder de borgring van de draagbeugel. Schuif de uiteinden van de draagbeugel door de sparingen in de bevestiging frame totdat de beugel vastklikt. Druk zo nodig de rode ontgrendelknop in om de draagbeugel volledig in de klem te kunnen schuiven. Draai de borgring door de draagbeugel om het zitje te borgen. Afbeelding 5Me | Controleer of het zitje goed gemonteerd is Voor een goede bevestiging van het zitje controleert u: A) Of het zwaartepunt van het zitje niet verder dan 10 cm achter de achteras van de ets ligt. B) Of de onderzijde van het zitje minimaal 10 cm boven het achterwiel staat. C) Of het zitje recht is gemonteerd door het stuur van uw ets recht te zetten en een denkbeeldige lijn te trekken van het midden van het zitje via het zadel naar het midden van uw stuur. Om de positie van het zitje aan te passen moet u de positie van de bevestiging frame wijzigen, door hetzij de hellingshoek aan te passen, hetzij de hoogte op de zadelbuis. Zet uw kind in het zitje en controleer of er voldoende afstand is tussen het zadel en de voorzijde van het zitje, zodat uw kind vrij kan zitten. Om de afstand tussen zadel en zitje te vergroten moet u de bevestiging van de draagbeugel aan het bevestigingsblok verschuiven. Afbeelding 4F | Extra wielbeschermers Gebruik de extra meegeleverde doorzichtige wielbeschermers om de afscherming tussen het wiel en de benen van het kind te verlengen. U schuift het verlengstuk over de transparante bescherming van de voetsteun totdat deze vastklikt. Zo verbetert u de veiligheid van het kind tijdens het etsen. BEVESTIGING STYLINGSET Met de keuze van de stylingset kunt u zelf bepalen hoe uw kinderzitje er uit gaat zien. U kunt kiezen tussen een stylingset basis of een stylingset luxe. Afbeelding 6M | Bevestiging voetriempjes (stylingset basis of luxe achter) Steek de voetriempjes met het Qibbel logo aan de binnenzijde door de uitsparing. Trek ze van onder naar boven, totdat ze vastklikken. Afbeelding 7M | Bevestiging armsteunen (stylingset basis of luxe achter) Klik de armsteun in de uitsparing. Maak de armsteun vast met de bijgeleverde www.qibbel.com © 2012 Widek BV Krimpen aan den IJssel, The Netherlands. NEDERLANDS schroeven door ze licht aan te draaien (moment 1 Nm) met inbussleutel 2.5. Doe dit voor beide zijden van het zitje. Afbeelding 8Ma | Verstelling hoogte veiligheidsgordel Afhankelijk van de grootte van uw kind kunt u de positie van de veiligheidsgordel verhogen door de gordel op een hoger punt vast te klemmen. Dit kan gemakkelijk door de gordelclips met een muntstuk te kantelen waardoor de gordel vrijkomt. Nu kunt u de gordel op een andere plaats bevestigen. Gebruik geen scherpe voorwerpen zoals een schroevendraaier, deze kunnen de clips beschadigen. Voor grotere kinderen is het ook mogelijk om de gordels via de bovenzijde van de rugleuning te geleiden. Haal de gordels door de sparing van de rugleuning naar achter. Breng daarna de gordels op hun plaats via de geleiders over de bovenkant van het zitje. Afbeelding 8Mb | Bevestiging bekleding zitje (stylingset luxe achter) Controleer of de veiligheidsgordel op de juiste hoogte is vastgeklemd voordat u de bekleding bevestigt. De gordel moet namelijk aansluiten op de schouderhoogter van uw kind. Maak de veiligheidsgordel los (drie punten – lichtgrijs gekleurd – gelijk indrukken) en splits deze in twee delen (lichtgrijs gekleurd) Haal de twee gesplitste delen van de gordel van achter naar voor door de corresponderende sparing in de bekleding en breng de bekleding op zijn plaats. Druk het afwateringsdopje van het zitvlak door de afwateringsopening waardoor de bekleding vastzit.

AANWIJZINGEN VOOR GEBRUIK

Afbeelding 1F | Verstellen zitje in slaapstand Door de rode knop aan de voorzijde van het zitje uit te trekken, kunt u het zitje in slaapstand verstellen. Er zijn meerdere standen mogelijk. Als het zitje in de juiste stand staat, schuift u de vergrendelknop aan de voorzijde weer in. Let op: u kunt de knop alleen vastdrukken als het zitje in één van de voorkeuzestanden staat. Afbeelding 2F | Verstellen van de voetsteun U kunt de voetsteun eenvoudig zonder gereedschap aanpassen. Verstel de voetsteun door de clip 90 graden omhoog te draaien en te verplaatsen in de voorgevormde standen. Als de voetsteun in de juiste hoogte staat drukt u de clip weer naar beneden voor de vergrendeling. Afbeelding 3F | Gebruik van de veiligheidsgordel U maakt de veiligheidsgordel los door de drie lichtgrijze punten gelijk in te drukken en het gordelhuis naar boven te schuiven. U kunt zo nodig de gordelbanden splitsen door de lichtgrijze delen uit elkaar te schuiven, bijvoorbeeld wanneer uw kind een helm draagt of u de hoogte van de gordel wilt wijzigen. U bevestigt de veiligheidsgordel door de in elkaar geschoven lichtgrijze delen in de houder te drukken. Trek de gordelband aan tot deze prettig strak zit als uw kind rechtop zit in het zitje. U kunt de band losser maken door de grijze knop in te drukken, te kantelen en te verschuiven. Wanneer de schouders van uw kind hoger of lager zijn dan de normale gordelbevestiging kunt u de gordel met behulp van de aanwezige klemmen op een ander punt vastklemmen. Om de gordelclips los te maken heeft u een muntstuk nodig om de clip vanaf de bovenkant te kantelen. Gebruik geen scherpe objecten zoals een schroevendraaier, deze kunnen de clips beschadigen. De veiligheidsgordel moet normaal aansluiten op de schouders van het kind. Bij gebruik van de stylingset luxe haalt u de twee riemen van de gordel van achter naar voor door de corresponderende sparing in de bekleding en brengt u de bekleding op zijn plaats. Wanneer de schouders van uw kind hoger zijn dan de hoogste normale gordelbevestiging kunt u de gordel via de bovenkant van het zitje geleiden. U haalt dan de gordels via de sparing van het zitje naar de achterkant voordat u ze via de geleiders aan de bovenkant van het zitje over de schouders van uw kind bevestigt. NEDERLANDSwww.qibbel.com © 2012 Widek BV Krimpen aan den IJssel, The Netherlands. © 2012 Widek BV Krimpen aan den IJssel, The Netherlands. www.qibbel.com MONTAGEHANDLEIDING ACCESSOIRES Afbeelding 3M | Slot Als diefstalbeveiliging kunt het zitje met het leverbare slot borgen. Als u het zitje op de bagagedrager heeft bevestigd borgt u het aan de bagagedrager, als het zitje aan het frame is bevestigd borgt u het door het slot te bevestigen in het gat aan het uiteinde van de draagbeugel.

WAARSCHUWING: AANWIJZINGEN VOOR VEILIG GEBRUIK

• Het bevestigingsblok van beide bevestigingen, bagagedrager (2A) en frame (2B), kan slechts éénmalig worden gebruikt. Bij het losmaken van het gemonteerde bevestigingsblok kan het blok beschadigen waardoor veilig gebruik niet meer mogelijk is.

• Controleer of het gebruik van het Qibbel zitje wettelijk is toegestaan in het land waar u het zitje wilt gebruiken.

• Het zitje is bestemd voor kinderen van ongeveer 9 maanden tot ongeveer 6 jaar, of maximaal 22 kg.

• Controleer regelmatig of het gewicht van het kind het maximaal toege- stane gewicht niet overschrijdt.

• Het totaalgewicht van de etser, het kind en het stoeltje mag de voor de ets toegestane maximum lading niet overschrijden. Controleer de infor- matie van de fabrikant van de ets.

• Volg bij het monteren de aanwijzingen voor het aandraaien van de bou- ten (moment) die in de montagehandleiding zijn opgenomen (afbeeldin- gen 5M en 7M).

• Controleer na het monteren van het zitje of dit niet naar voren helt, om te voorkomen dat het kind eruit zou glijden. Let erop, dat de rugleuning enigszins achterover moet hellen.

• Als het zitje op de bagagedrager is bevestigd, zorg dan dat het zitje altijd met de veiligheidsriem aan de voorzijde verankerd is aan het frame van de ets (niet aan de bagagedrager!)

• Maak na de montage van het stoeltje een proefrit met uw kind. Controleer of alle onderdelen van de ets normaal werken nadat het zitje is aange- bracht. Kijk of het prettig etst, uw kind goed zit, alle onderdelen stevig gemonteerd zijn en de hoogte van de voetsteunen juist is.

• Zet uw zadel op zodanige hoogte dat u gemakkelijk uw voeten op de grond kunt zetten bij het op- en afstappen.

• Gebruik altijd de veiligheidsgordel en de voetriempjes.

• Houd tijdens het rijden in de gaten of er geen lichaamsdelen of kleding in de buurt van draaiende of bewegende delen van de ets komen, bijvoorbeeld een voet bij de spaken of een vinger bij het mechanisme van de rem. Check dit regelmatig opnieuw als het kind ouder wordt.

• Gebruikt u een zadel met veren, zorg dan dat het kind niet met de vingers tussen de veer geklemd kan raken door een afschermkapje om de veer te plaatsen. Dit kapje is verkrijgbaar bij de speciaalzaak.

• Let erop dat het kind niet met scherpe voorwerpen in aanraking kan komen zoals bijvoorbeeld met een rafelige kabel.

• Sluit de driepunts veiligheidsgordel altijd, ook als er geen kind in het stoeltje zit. Als er geen kind in het stoeltje zit vermijdt u daarmee dat een losse gordel bij het etsen in bewegende delen terechtkomt.

• Zorg ervoor dat uw kind voldoende warm gekleed en tegen de regen beschermd is. Tijdens de etsrit zit uw kind stil en is het daardoor gevoeliger voor kou.

• Gebruik bij voorkeur een goed passende veiligheidshelm voor extra veilig- heid van uw kind.

• Als het zitje lang in de zon staat, kan dit erg warm worden. Let op voordat u uw kind in het zitje plaatst.

• Verwijder het zitje als u de ets op een etsendrager met de auto vervoert. Door luchtturbulentie kan het zitje of de bevestiging ervan losraken en mogelijk een ongeval veroorzaken. WAARSCHUWING

• Bevestig geen extra bagage aan het kinderzitje. Als u bagage wilt vervoe- ren gebruik dan een aan het stuur bevestigde bagagedrager.

• Verander zelf nooit iets aan het zitje en de meegeleverde bevestiging, anders beïnvloedt u de veiligheid bij gebruik en vervalt ook de garantie.

• Houd er rekening mee dat het etsgedrag verandert als u een kind ver- voert, met name het evenwicht, het sturen en het remmen.

• Laat uw kind nooit alleen achter op het zitje als u uw ets neerzet.

• Gebruik het zitje niet als er zichtbare beschadigingen of defecten aanwe- zig zijn. ONDERHOUD

• Maak het zitje regelmatig schoon met zeepsop. De bekleding kunt u in de handwas wassen met een mild reinigingsmiddel.

• Controleer regelmatig of alle bevestigingen etc. nog goed vastzitten.

• Na een ongeval moet het zitje altijd vervangen worden, ook als er geen zichtbare schade is. Infomeer hierover bij uw leverancier.
