| Tipo di prodotto | Seggiolino per bicicletta bambino |
| Marca | Qibbel |
| Modello | Back |
| Età consigliata | Da 9 mesi a 6 anni |
| Peso massimo del bambino | 22 kg |
| Fissaggio | Portapacchi (secondo norma NEN 14872) o telaio (tubo sella 22-40 mm) |
| Cintura di sicurezza | 3 punti, regolabile in altezza, rimovibile |
| Posizione sonno | Sì, regolabile tramite pulsante rosso |
| Regolazione dei supporti per i piedi | Sì, senza attrezzi, a scatti |
| Accessori inclusi | Set base (cinghie piedi, supporti braccia) o set lusso (con rivestimento) |
| Garanzia | 2 anni (difetti di fabbricazione) |
| Manutenzione | Pulizia con acqua e sapone; rivestimento lavabile a mano, detergente delicato |
| Controllo regolare | Verificare il fissaggio, i bulloni e l'assenza di danni |
| Compatibilità bici elettrica | Sì (fissaggio su telaio) |
| Numero di pagine del manuale | 23 |
Domande frequenti - Back Qibbel
Domande degli utenti su Back Qibbel
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Seggiolino bici bambino in formato PDF gratuitamente! Trova il tuo manuale Back - Qibbel e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Back del marchio Qibbel.
MANUALE UTENTE Back Qibbel
DESCRIZIONE DEL PRODOTTO
Congratulazioni per l'acquisto del seggiolino per biciclette Qibbel. Avete scelto un seggiolino che potrete comporre totalmente secondo le vostre esigenze, comodo e gradevole per vol e per il vostro bambino quando andate in bicicletta. Il seggiolino può essere montato sulla bicicletta con facilità e può essere adattato alla statura del vostro bambino. Il seggiolino è regolabile a passi e permette di scegliere sempre la posizione più comoda per il bambino (vedere le Istruzioni per l'uso).
Il seggiolino è adatto per l bambini da circa 9 mesi a 6 anni, fino a un peso massimo di 22 kg. Utilizzare il seggiolino soltanto quando il bambino è in grado di rimanere seduto autonomamente durante l'intero percorso in bicicletta. Leggere accuratamente le Istruzloni per il montaggio prima di montare il seggiolino. Per eventuali dubbi o domande rivolgersi al rivenditore di fiducia.
Il seggiolino è disponibile in 2 versioni, da fissare al portabagagli o al telato. Vi è la possibilità di scegliere il fissaggio all'elemento di base adatto per la vostra bicicletta.
Potrete optare per il fissaggio al portabagagli a condizione che esso soddisfi i requisiti della norma NEN 14872 (capacità di carico 25 kg, larghezza compresa fra 12 e 17 cm, diametro del telato compreso fra 8 e 16 mm). Potrete scegliere il fissaggio al telato se esso ha una sezione circolare o ovale compresa fra 22 e 40 mm. Questo vale anche per molte biciclette elettriche.
2 anni di garanzia: Offriamo due anni di garanzia sul difetti di fabbricazione e/o del materiale. La garanzia decorre dalla data di acquisto; conservare quindi lo scontrino.
Oltre al presente manuale d'uso, è possibile utilizzare anche i video di istruzioni sul sito web di Qibbel all'indirizzo: www.qibbel/ni/en/Instructional-films
ISTRUZIONI DI MONTAGGIO DEL SEGGIOLINO
Seguire le presenti istruzioni di montaggio per fissare correttamente e in modo sicuro il seggiollno alla bicicletta.
Figura 1M | Attrezzi
Per il montaggio del seggiolino Qibbel occorrono i seguenti attrezzi:
→ chiavi a testa cilindrica standard 2.5, 4 e 6
CHE COSA OCCORRE?
Figura 2M | Per un seggiolino per bambini sicuro occorrono
1 l'elemento di base del seggiolino posteriore
2A fissaggio al portabagagli o
2B fissaggio al telalo e
2C staffa di flissaggio al telalo
3A stylingset di base posterlore (cinghle del poggiapiedl / braccioli) o
3B stylingset lusso posteriore (clinghe del pogglapledl / braccoll / rivestimento del seggiolino)
Figura 3M | Al seggiolino Qibbel si possono aggiungere i seguenti accessori
4 lucchetto

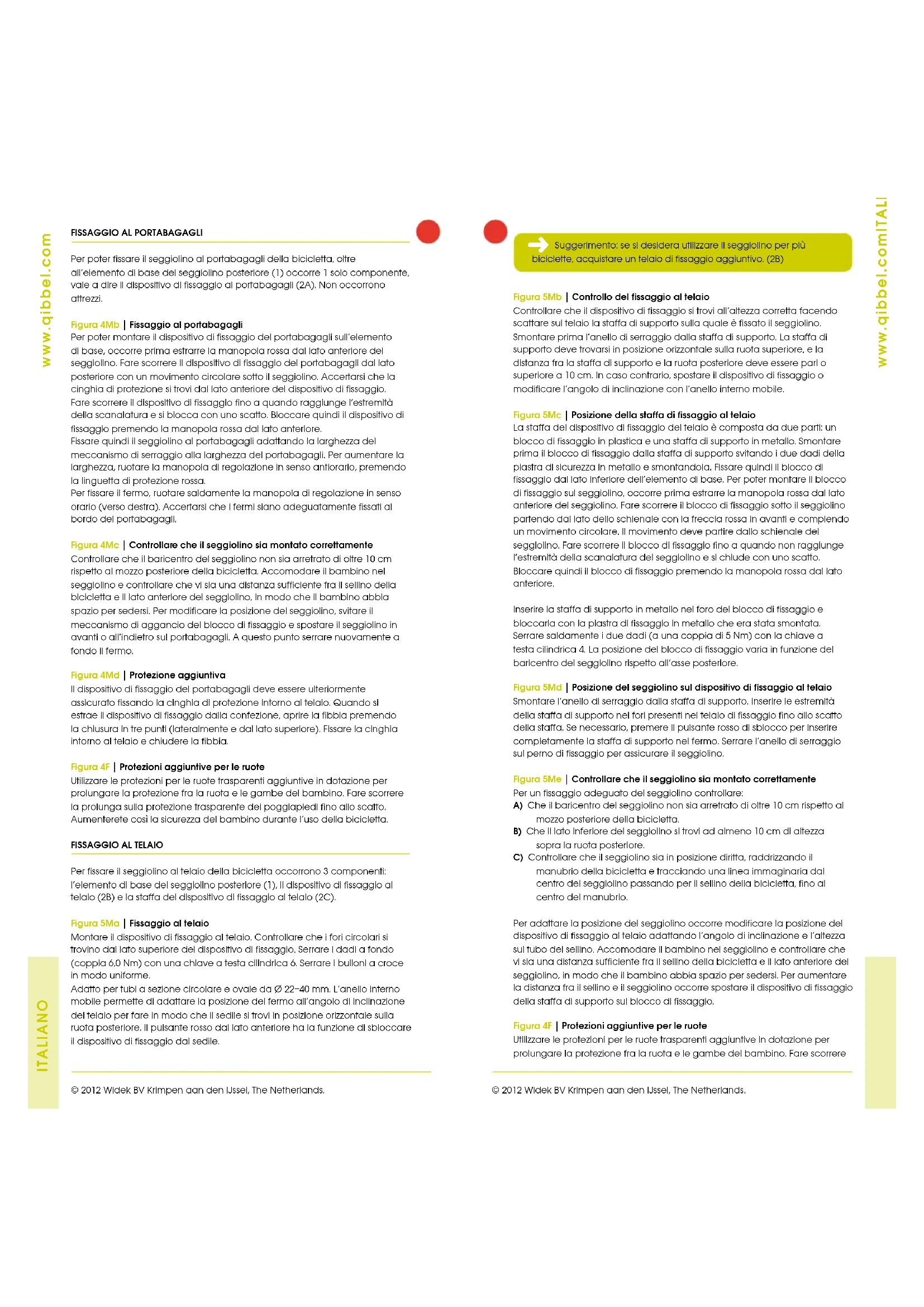

FISSAGGIO AL PORTABAGAGLI
Per poter fissare il seggiolino al portabagagli della bicicletta, oltre all'elemento di base del seggiolino posteriore (1) occorre 1 solo componente, vale a dire il dispositivo di fissaggio al portabagagli (2A). Non occorrono attrezzi.
Figura 4Mb | Fissaggio al portabagagli
Per poter montare il dispositivo di fissaggio del portabagagli sull'elemento di base, occorre prima estrarre la manopola rossa dal lato anteriore del seggiolino. Fare scorrere il dispositivo di fissaggio del portabagagli dal lato posteriore con un movimento circolare sotto il seggiolino. Accertarsi che la cinghia di protezione si trovi dal lato anteriore del dispositivo di fissaggio. Fare scorrere il dispositivo di fissaggio fino a quando ragglunge l'estremità della scanalatura e si blocca con uno scatto. Bloccare quindi il dispositivo di fissaggio premendo la manopola rossa dal lato anteriore.
Fissare quindi il seggiolino ai portabagagli adattando la larghezza del meccanismo di serraggio alla larghezza del portabagagli. Per aumentare la larghezza, ruotare la manopola di regolazione in senso anticario, premendo la linguetta di protezione rossa.
Per fissare il fermo, ruolare saidamente la manopola di regolazione in senso orario (verso destra). Accertarsi che i fermi slano adeguatamente fissati al bordo del portabagagli.
Figura 4Mc | Controllare che il seggiolino sia montato correttamente
Controllare che Il baricentro del seggiolino non sia arretrato di oltre 10 cm rispetto al mozzo posteriore della bicicletta. Accomodare il bambino nel seggiolino e controllare che vi sia una distanza sufficiente fra il sellino della bicicletta e il lato anteriore del seggiolino, in modo che il bambino abbla spazio per sedersi. Per modificare la posizione del seggiolino, svitare il meccanismo di aggancio del blocco di fissaggio e spostare il seggiolino in avanti o all'indietro sul portabagagli. A questo punto serrare nuovamente a fondo il fermo.
Figura 4Md | Protezione aggiuntiva
Il dispositivo di fissaggio del portabagagli deve essere ulteriormente assicurato fissando la cinghia di protezione intorno al telaio. Quando si estrae il dispositivo di fissaggio dalla confezione, aprire la fibbia premendo la chiusura in tre punti (lateralmente e dal lato superlore). Fissare la cinghia intorno al telaio e chiudere la fibbia.
Figura 4F | Protezioni aggiuntive per le ruote
Utilizzare le protezioni per le ruote trasparenti aggiuntive in dotazione per prolungare la protezione fra la ruota e le gambe del bambino. Fare scorrere la prolunga sulla protezione trasparente dei poggiapiedi fino allo scatto. Aumenterete così la sicurezza del bambino durante l'uso della bicicletta.
FISSAGGIO AL TELAIO
Per fissare il seggiolino al telalo della bicicletta occorrono 3 componenti: l'elemento di base del seggiolino posteriore (1), il dispositivo di fissaggio al telalo (2B) e la staffa del dispositivo di fissaggio al telalo (2C).
Figura 5Ma | Fissaggio al telaio
Montare il dispositivo di fissaggio al telaio. Controllare che i fori circolari si trovino dal lato superlore del dispositivo di fissaggio. Serrare I dadi a fondo (coppia 6,0 Nm) con una chiave a testa cilindrica 6. Serrare i bulloni a croce in modo uniforme.
Adatto per tubi a sezione circolare e ovale da ∅ 22-40 mm. L'anello Interno mobile permette di adattare la posizione del termo all'angolo di inclinazione del telaio per fare in modo che il sedile si trovi in posizione orizzontale sulla ruota posteriore. Il pulsante rosso dal lato anteriore ha la funzione di sbloccare il dispositivo di fissaggio dal sedile.
→ Suggerimento: se si desidera utilizzare il seggiolino per più biciclette, acquistare un telalo di fissaggio aggiuntivo. (2B)
Figura 5Mb | Controllo del fissaggio al telaio
Controllare che il dispositivo di fissaggio si trovi all'altezza corretta facendo scattare sul telato la staffa di supporto sulla quale è fissato il seggiolino. Smontare prima l'anello di serraggio dalla staffa di supporto. La staffa di supporto deve trovarsi in posizione orizzontale sulla ruota superiore, e la distanza fra la staffa di supporto e la ruota posteriore deve essere pari o superiore a 10 cm. In caso contrario, spostare il dispositivo di fissaggio o modificare l'angolo di inclinazione con l'anello interno mobile.
Figura 5Mc | Posizione della staffa di fissaggio al telaio
La staffa del dispositivo di fissaggio del telato è composta da due parti: un blocco di fissaggio in plastica e una staffa di supporto in metallo. Smontare prima il blocco di fissaggio dalla staffa di supporto svittando i due dadi della piastra di sicurezza in metallo e smontandola. Fissare quindi il blocco di fissaggio dal lato inferiore dell'elemento di base. Per poter montare il blocco di fissaggio sul seggiolino, occorre prima estrarre la manopola rossa dal lato anteriore del seggiolino. Fare scorrere il blocco di fissaggio sotto il seggiolino partendo dal lato dello schlenale con la freccia rossa In avanti e complendo un movimento circolare. Il movimento deve partire dallo schlenale del seggiolino. Fare scorrere il blocco di fissaggio fino a quando non raggiunge l'estremità della scanalatura del seggiolino e si chiude con uno scatto. Bloccare quindi il blocco di fissaggio premendo la manopola rossa dal lato anteriore.
Inserire la staffa di supporto in metallo nel foro del blocco di fissaggio e bloccarla con la piastra di fissaggio in metallo che era stata smontata. Serrare saldamente i due dadi (a una coppia di 5 Nm) con la chiave a testa cilindrica 4. La posizione del blocco di fissaggio varia in funzione del baricentro del seggiolino rispetto all'asse posteriore.
Figura 5Md | Posizione del seggiolino sul dispositivo di fissaggio al telaio
Smontare l'anello di serraggio dalla staffa di supporto. Inserire le estremità della staffa di supporto nei fori presenti nel teliaio di fissaggio fino allo scatto della staffa. Se necessario, premere il pulsante rosso di sblocco per Inserire completamente la staffa di supporto nel termo. Serrare l'anello di serraggio sul perno di fissaggio per assicurare il seggiolino.
Figura 5Me | Controllare che il seggiolino sia montato correttamente
Per un fissaggio adeguato del segglollino controllare:
A) Che il baricentro del seggiolino non sia arretrato di oltre 10 cm rispetto al mozzo posteriore della bicicletta.
B) Che il lato inferiore del seggiolino si trovi ad almeno 10 cm di altezza sopra la ruota posteriore.
C) Controllare che il seggiolino sia in posizione diritta, radarizzando il manubrio della bicicletta e tracciando una linea immaginaria dal centro del seggiolino passando per il sellino della bicicletta, fino al centro del manubrio.
Per adattare la posizione del seggiolino occorre modificare la posizione del dispositivo di fissaggio al telaio adattando l'angolo di inclinazione e l'altezza sul tubo del sellino. Accomodare il bambino nel seggiolino e controllare che vi sia una distanza sufficiente fra il sellino della bicicletta e il lato anterlore del seggiolino, in modo che il bambino abbia spazio per sedersi. Per aumentare la distanza fra il sellino e il seggiolino occorre spostare il dispositivo di fissaggio della staffa di supporto sul blocco di fissaggio.
Figura 4F | Protezioni aggiuntive per le ruote
Utilizzare le protezioni per le ruote trasparenti aggiuntive in dotazione per prolungare la protezione fra la ruota e le gambe del bambino. Fare scorrere
la prolunga sulla protezione trasparente del poggiapiedi fino allo scatto. Aumenterete così la sicurezza del bambino durante l'uso della bicicletta.
FISSAGGIO DELLO STYLINGSET
Con lo stylingset potrete determinare l'aspetto del seggiolino. Vi è la possibilità di scegliere fra uno stylingset di base o uno stylingset lusso.
Figura 6M | Fissaggio delle cinghie del poggiapiedi (stylingset di base o lusso posteriore)
Inserire le cinghle del pogglapiedi con il logo Qibbel dal lato interno attraverso il foro. Tirarle verso l'alto fino a fissarle con uno scatto.
Figura 7M | Fissaggio dei braccioli (stylingset di base o lusso posteriore)
Fissare il bracciolo al foro con uno scatto. Assicurare i braccioli con le viti in dotazione serrandole leggermente (a una coppia di 1 Nm) con la chiave a testa cilindrica da 2,5. Eseguire l'operazione da entrambi i lati del seggolino.
Figura 8Ma | Regolazione in altezza della cintura di sicurezza
A seconda della statura del bambino, è possibile alzare la posizione della cintura di sicurezza fissando la cintura in un punto più alto. A questo scopo, ribattare i fermi della cintura con una moneta per liberare la cintura. Ora è possibile fissare la cintura in un altro punto. Non utilizzare oggetti acuminati come i cacciavili, che potrebbero danneggiare il fermo. Per i bambini più atti è anche possibile fare passare le cinture dal lato superiore dello schienale. Fare passare la cintura attraverso il foro dello schienale verso il lato posteriore. Disporre quindi correttamente le cinture facendole passare attraverso le gulde dal lato superiore del segglollno.
Figura 8Mb | Fissaggio del rivestimento del seggiolino (stylingset lusso posteriore)
Controllare che la cintura di sicurezza sia fissata all'altezza glusta prima di fissare il rivestimento. La cintura di sicurezza deve infatti essere aderente alle spalle del bambino. Staccare la cintura di sicurezza (tre punti - colore grigio chiaro - premere contemporaneamente) e dividerla in due parti (colore grigio chiaro). Tirare dal lato posteriore verso il lato anterlore le due parti suddivise della cintura facendole passare attraverso l'incavo corrispondente del rivestimento e portare il rivestimento in posizione. Premere il coperchio di scarico dell'acqua della superficie di seduta nel foro di scarico per fissare il rivestimento.
ISTRUZIONI PER L'USO
Figura 1F | Ribaltamento del seggiolino in posizione per dormire
Estraendo il pulsante rosso dal lato anteriore del seggiolino è possibile ribaltario nella posizione per dormire. Sono disponibili più posizioni. Quando il seggiolino si trova nella posizione corretta, premere nuovamente in avanti il pulsante di bloccaggio. Attenzione: è possibile premere il pulsante soltanto quando il seggiolino si trova in una delle posizioni predefinite.
Figura 2F | Regolazione del poggiapiedi
Il poggiapiedi può essere regolato con facilità e senza utilizzare attrezzi. Regolare il poggiapiedi ruotando il termo di 90 gradì verso l'atto e portarlo nelle posizioni predefinite. Quando il poggiapiedi si trova all'altezza giusta, premere nuovamente il termo verso il basso per bloccarlo.
Figura 3F | Uso della cintura di sicurezza
Staccare la cintura di sicurezza esercitando una pressione uniforme sulle tre punte di colore grigio chiaro e facendo scorrere il portacintura verso l'alto. Se necessario, è possibile dividere la cintura di sicurezza estraendo le parti di colore grigio chiaro, ad esempio quando il bambino indossa un casco o quando si desidera modificare l'altezza della cintura. Per fissare la cintura di sicurezza, premere nel portacintura le parti grigio chiaro che si
sono fatte scorrere una dentro l'altra. Tirare la cintura fino a quando avvolge comodamente il bambino seduto nel seggiolino. Per allentare la cintura premere il pulsante grigio, ribattarlo e farlo scorrere.
Se le spalle del bambino sono più in alto o più in basso rispetto al normale fissaggio della cintura, è possibile fissare la cintura utilizzando i fermi presenti. Per smontare i fermi della cintura di sicurezza occorre una moneta per ribaitare il fermo dal lato superiore. Non utilizzare oggetti acuminati come cacciaviti per evitare di danneggiare i fermi. La cintura di sicurezza deve aderire normalmente alle spalle del bambino.
Se si utilizza lo stylingset lusso, fare passare le due cinghie della cintura di sicurezza sul davanti attraverso il foro corrispondente nel rivestimento, e rimettere quest'ultimo al suo posto. Se le spalle del bambino sono più in alto del normale fissaggio più alto della cintura, essa può essere fatta scorrere sul lato superiore del seggiolino. Fare passare le cinghie attraverso il foro del seggiolino verso il retro prima di fissarle attraverso le guide dal lato superiore del seggiolino sulle spalle del bambino.
ISTRUZIONI DI MONTAGGIO DEGLI ACCESSORI
Figura 3M | Lucchetto
Per proteggere il seggiolino dai furli, esso può essere assicurato con il lucchetto disponibile su richiesta.
Dopo avere fissato il seggiolino al portabagagli lo si assicura al portabagagli; se invece il seggiolino è fissato al telalo si fa passare il lucchetto nel foro presente all'estremità della staffa di supporto.
AVVERTENZA: ISTRUZIONI PER UN UTILIZZO SICURO
UTILIZZO
Il blocco di fissaggio dei due dispositivi di fissaggio, del portabagagli (2A) e del telaio (2B) può essere utilizzato una sola volta. Se durante lo smontaggio il blocco di fissaggio si danneggiasse, non potrebbe più essere riutilizzato in condizioni di sicurezza.
- Verificare che l'uso del seggiolino Qibbel sia ammesso nel paese in cui si Intende utilizzarlo.
Il seggiolino è adatto per i bambini da circa 9 mesi a 6 anni, fino a un peso massimo di 22 kg.
- Controllare periodicamente che il peso del bambino non superi il peso massimo ammesso.
Il peso totale del ciclista, del bambino e del seggiolino non deve superare il carico massimo ammesso per la bicicletta. Controllare le informazioni del fabbricante della bicicletta.
• Durante il montaggio, attenersi alle istruzioni di serraggio dei bulloni (coppla) riportate nel manuale di montaggio (figure 5M e 7M).
- Dopo il montaggio del seggiolino, verificare che non si ribalti in avanti per evitare che il bambino possa scivolare fuori di esso. Lo schienale deve essere leggermente inclinato all'indietro.
* Se il seggiollno è fissato al portabagagli, accertarsi che esso sia sempre ancorato sul davanti al telaio della bicicletta (e non al portabagagli) con la cintura di sicurezza.
- Dopo il montaggio del seggiolino, effettuare un giro di prova con il bambino e controllare che tutti i componenti della bicicletta funzionino normalmente. Verificare che la bicicletta sia comoda, che il bambino sia seduto correttamente, che tutti i componenti siano fissati adeguatamente e che il poggiapiedi si trovi all'altezza giusta.
- Regolare il sellino in modo da poter appoggiare comodamente i piedi a terra per salire o scendere dalla bicicletta.
• Utilizzare sempre la cintura di sicurezza e le cinghie del poggiapiedi.
* Durante il percorso, fare in modo di non avvicinare parti del corpo o indumenti alle parti girevoli o in movimento della bicicletta, ad esempio un piede nei raggi o un dito nel meccanismo del freno. Controllare regolarmente mano a mano che il bambino cresce.
* Se si utilizza un sellino con molle, accertarsi che il bambino non possa schiacciarsi le ditta nelle molle montando un coperchio di protezione
su queste ultime. Il coperchio di protezione è disponibile nei negozi specializzati.
* Accertarsi che il bambino non possa venire a contatto con oggetti taglienti, ad esempio con un cavo usurato.
* Chludere sempre la cintura di sicurezza a tre punti, anche quando il bambino non è seduto sul seggiolino. Quando il bambino non è seduto sul seggiolino, si evita in questo modo che la cintura slacciata si infilli nelle parti in movimento mentre si pedala.
* Accertarsi che il bambino sia abbastanza coperto e protetto dalla pioggia. Durante il percorso in bicicletta il bambino è fermo e quindi è più sensibile al freddo.
* Utilizzare preferibilmente un casco di protezione adatto per una maggiore sicurezza del bambino.
* Se il seggiollno rimane al sole a lungo può scaldarsi molto. Controllare prima di collocare il bambino su di esso.
* Smontare il seggiolino durante il trasporto della bicicletta sul portabici dell'auto. La turbolenza dell'aria può provocare il distacco del seggiolino o del dispositivi di fissaggio e provocare un incidente.
AVVERTENZA
* Non fissare altri bagagli al seggiolino. Se si desidera trasportare bagagli, utilizzare un portabagagli fissato al manubrio.
* Non apportare modifiche al segglollino e al dispositivo di fissaggio in dotazione; In caso contrario, la sicurezza di utilizzo viene compromessa e decade anche la garanzia.
* Tenere conto del fatto che quando si trasporta un bambino l'equilibrio, la sterzata e la frenata della bicicletta si modificano.
* Non lasciare mai il bambino da solo sul seggiolino quando si lascia la bicicletta.
• Non utilizzare il seggiolino in presenza di danni o difetti visibili.
MANUTENZIONE
* Pullire regolarmente il seggiolino con acqua saponata. Il rivestimento è lavabile a mano con un detergente delicato.
* Controllare regolarmente che tutti l'fissaggi e affini slano ancora perfettamente serrati.
* Dopo un incidente occorre sempre sostituire il seggiolino, anche se non vi sono danni visibili. Rivolgersi al rivenditore di fiducia per informazioni.
* Se un componente del seggiollino è difettoso o danneggiato, mettersi in contatto con il fornitore per un consiglio o per la riparazione.
Qibbel
