Merk	Gamko
Model	Flexbar 000030094
Producttype	Modulaire koelkast met lades en deuren
Klimaatklasse	N: +16 °C tot +32 °C
Voeding	220-240 V / 50 Hz / 1~
Koelmiddel	R134A (PRP 1300)
Instelbaar temperatuurbereik	+2 °C tot +12 °C (standaard +6 °C)
Thermostaat	T66-XW60K
Opgenomen vermogen	500 W (afhankelijk van module), sommige modules 80 W
Afmetingen (L×D×H met voeten)	Variabel: van 80×420×550 mm tot 540×560×880 mm afhankelijk van module
Gewicht	Van 10 kg tot 52 kg afhankelijk van module
Frontmaterialen	Antraciet, roestvrij staal of glas
Verlichting	EQUAL-LED (standaard op glazen elementen, optioneel op gesloten)
Vergrendeling	Gecentraliseerd (optie CELS elektronisch)
Belangrijkste functies	Flexibel modulair systeem, oneindig aantal combinaties, flessenrek mogelijk
Onderhoud en reiniging	Reinigen met water en mild schoonmaakmiddel, chloor vermijden, condensor reinigen, magnetische afdichtingen, ladegeleiders
Veiligheid	Aarding vereist, roosters niet blokkeren, alcoholische dranken gesloten bewaren, niet als opstap gebruiken
Onderdelen en repareerbaarheid	Voedingssnoer vervangbaar door fabrikant of erkende, reparaties door erkende technicus

Veelgestelde vragen - Flexbar 000030094 Gamko

Hoe de deur openingsrichting wijzigen?

Verwijder de afdekstrip, schroef de bovenste scharnier los, til de deur eraf, demonteer de onderste scharnier, plaats deze aan de tegenovergestelde kant, monteer vervolgens de deur en de handgreep. Raadpleeg het hoofdstuk Installatie in de handleiding voor details.

Welk regelmatig onderhoud is nodig?

Reinig de binnenkant met water en een mild schoonmaakmiddel. Stofzuig de condensor regelmatig. Controleer en reinig de magnetische afdichtingen. Smeer de ladegeleiders eenmaal per jaar licht in. Vermijd chloorhoudende producten.

Wat te doen als de temperatuur binnen te hoog is?

Controleer de voeding, zorg dat de ventilatieroosters niet geblokkeerd zijn, reinig de magnetische afdichting en ontdooi de condensor indien nodig. Neem contact op met de onderhoudsdienst als het probleem aanhoudt.

Hoe de temperatuur instellen?

Gebruik de meegeleverde elektronische thermostaat. Het instelbereik is +2 °C tot +12 °C. De standaardinstelling is +6 °C. Raadpleeg de gebruiksaanwijzing van de thermostaat voor wijzigingen.

Kan deze koelkast voedsel bewaren?

Nee, dit apparaat is alleen ontworpen voor het koelen van verpakte dranken of flessen. Het is niet geschikt voor het bewaren van bederfelijke levensmiddelen.

Hoe meerdere modules monteren?

Schuif de mannelijke/vrouwelijke modules in elkaar. Draai de vier koppelhaken vast met een inbussleutel nr. 6 tot u twee klikken hoort. Plaats de schroefafdekkingen en de rubberen afdichting tussen de modules.

Wat te doen bij waterinfiltratie?

Ontdooi regelmatig, reinig en ontstoppen de wateropvangbak. Als het probleem aanhoudt, neem contact op met de onderhoudsdienst.

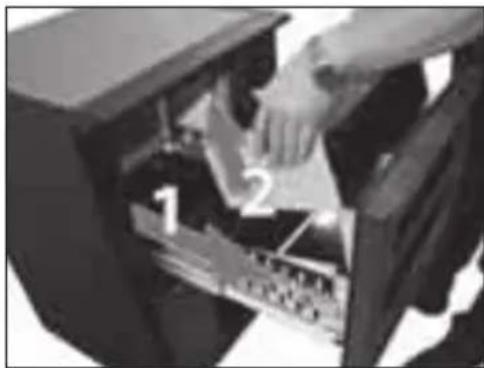

Hoe het flessenrek (mitrailleuse) reinigen?

Open de lade, verwijder voorzichtig het flessenrek door het op te tillen zoals aangegeven. Was het met de hand of in de vaatwasser. De plastic steun maakt het mogelijk de diepte aan te passen.

Wat is het typische stroomverbruik?

Het opgenomen vermogen varieert per module: 500 W voor de meeste gekoelde modules, en 20 tot 80 W voor modules zonder koelaggregaat (glazen of eenvoudige lades).

Hoe ontdooien?

Koppel het apparaat los. Laat de deur open staan zodat het ijs kan smelten. Gebruik geen scherpe gereedschappen. Na het ontdooien reinigen en na minimaal 2 uur weer aansluiten.

GEBRUIKSAANWIJZING Flexbar 000030094 Gamko

Gebruiksaanwijzing User manual Mode d'emploi Gebrauchsanweisung

Gebruiksaanwijzing 3

User Manual 25

Mode d'emploi 46

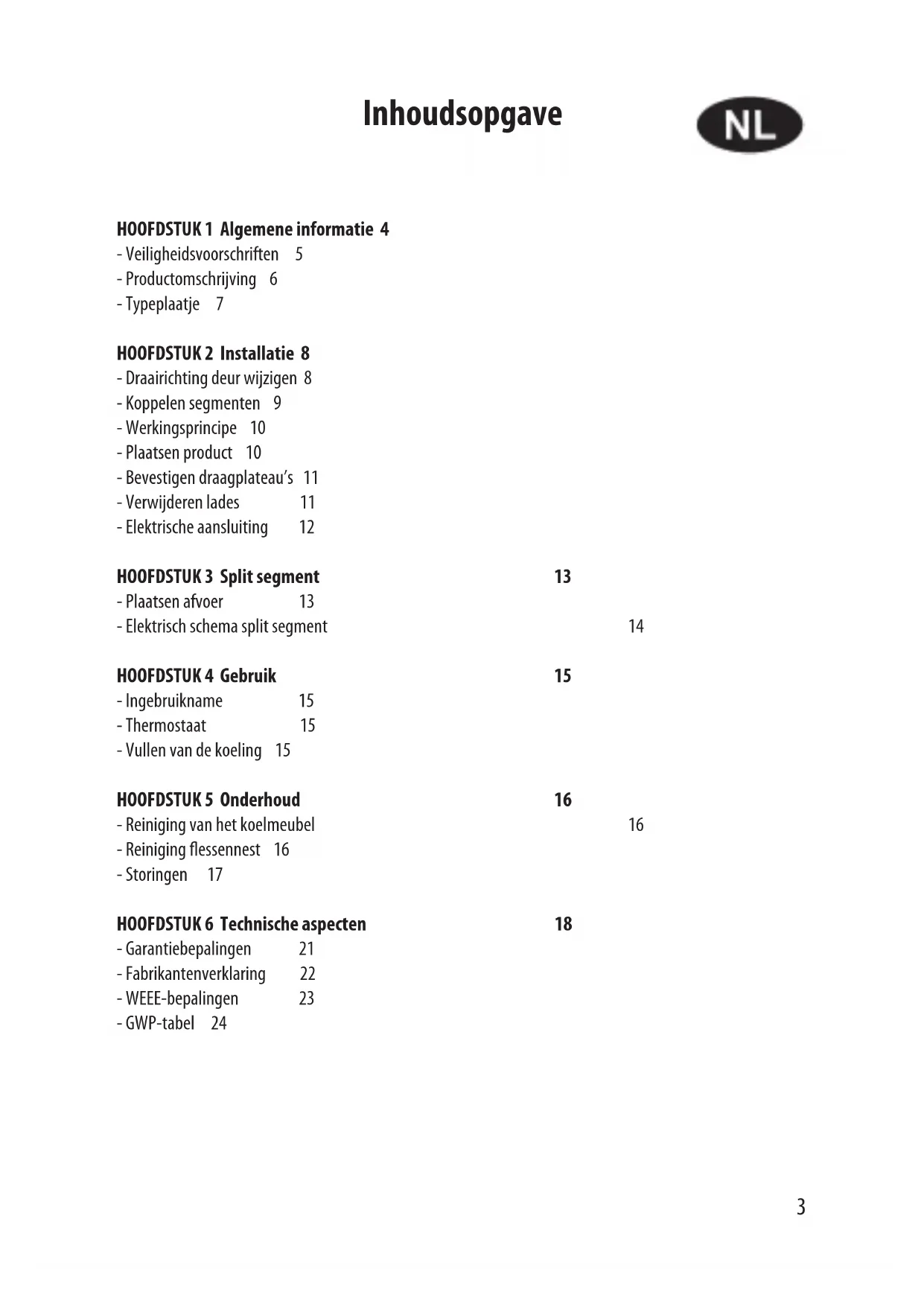

HOOFDSTUK 1 Algemene informatatie 4

• Veiligheidsvoorschriften 5
• Productomschrijving 6
• Typeplaatje 7

HOOFDSTUK2 Installatie 8

Draairichting deur wijzigen 8
-Koppelen segmenten 9
-Werkingsprincipe 10
-Plaatsen product 10
- Bevestigen draagplateau's 11
-Verwijderen Iades 11
-Elektrische aansluiting 12

HOOFDSTUK 3 Split segment 13

-Plaatsen afvoer 13
-Elektrisch schema split segment 14

HOOFDSTUK 4 Gebruik 15

-Ingebruikname 15
- Thermostat 15
-Vullen van de koeling 15

HOOFDSTUK 5 Onderhoud 16

• Reiniging van het koelmeubel 16
• Reiniging flessennest 16
• Storingen 17

HOOFDSTUK 6 Technische aspecten 18

• Garantiebepalingen 21
• Fabrikantenverklaring 22
• WEEE-bepalingen 23
  -GWP-label 24

Hoofdstuk 1 Algemene informatie

LET OPI! - GEVAAR - U(Int) sunt persoonlijk gevaar oplopen wanner u deze iconen en opmerkingen negeert.

LET OPI! - WAARSCHUWING - Uw product kan beschadigen wanner u deze iconen en opmerkingen negeert.

TIP! - Handige items om optimaal gebruik te make van uw product.

Bedankt voor het aanschaffen van een Gamko product.

Deze gebruiksaanwijzing bevat uw garantievoorwaarden en onderhoudsinstructies.

Bewaar dit document in de nabijheid van dit product, zodate u het algid bij de hand heeft. U dient de gebruiksaanwijzing te lezen alvorens dit product te installereren. Bij het Niet in acht nemen van de gebruiksaanwijzing kan het product ernstig beschaden en vervalt de garantie.

Een juist gebruik garandeert een lange levensduur.

Alle installaties要去en voldoen aan de lokale overheids- en gemeenterichtlijnen en conform de machinerichtlijn 98/37/EG uitgevoerd worden. In geval van twijfel, neem contact op met de servicedienst van Gamko of uw leverancier. De informatatie in deze gebruiksaanwijzing kan zonder voorafgaande kennisgeving gewijzigd worden.

• Controller apparaatsnoer / kabel op beschadiging voor gebruik.
• Gebruik de stekker om deze te verwijderen uit het stopcontact.
• Controller de elektrische voeding op geschiktheid voor dit apparaat.
  Zorg dat het product stevig en waterpas staat.
• Schakel algijd een erkende monteur in voor reparaties.
• Indien het aansluitsnoer beschadigd is, mag het alleen verrangen worden door fabrikant, of een erkend monteur om gevaar te voorkomen.

Koudemiddel

Dit apparaat bevat koudemiddel. De hoeveelheid koudemiddel die de koeling bevat, staat op het typeplaatje.

• Kan in grote hoeveelheden verzstikking veroorzaken.
  Bijblootstelling aan vuur kan de houder barsten of exploderen.
• Let erop dat de ruimte.altijd goed geventileerd is.
• Open nooit de ruimte waar koudemiddel aanwezig kan+zijn.
• Kan brandwonden yeroorzaken.

Tijdens gebruik

• Gebruik dit product uitsluitend voor het koelen van drank.
• Gebruik dit product nooit als opstapie.
  Zet nooit elektrische apparaten in dit product.
• Drank met een hoog alcoholpercentage alti\drechtop en afgesloten opslaan.
• Zorg dat de ventilatieroosters nooit geblokkeerd zich, dit geldt zowel voor de buiten- als binnenzijde van dit product.
  In geval van nood, verwijder de stekker uit het stopcontact.
  Zorg ervoor dat de omgevingstemperatuur de klimaatklassie Niet overschrijdt (N: van +16 °C tot +32 °C).

Na gebruik

• Draag zorg voor een veilige opslag van het afgedankte product (zie WEEE bepalingen op pagina 23).

Productomschrijving

De Flexbar is een modulair op te bouwen, gekoeld, fl exibel barsystem met o.a. EQUAL-LED verlichting en een centraal electronisch slotsystem (CELS).

1 Deursegment 7 Lucht toevoer
2 3-laden segment 8 Thermostat
3 Machine unit met 8-fl essennest 9 Licht afvoer
4 2-laden segment 10 Typeplaatje
5 Verwisselbare deuren/handgrepen 11 Eindpaneel
6 Verstelbare poten

Opties: fronten met glas (ook lades), centraal elektronisch slotsystem (CELS) en gekleurde EQUAL-LED verlichting.

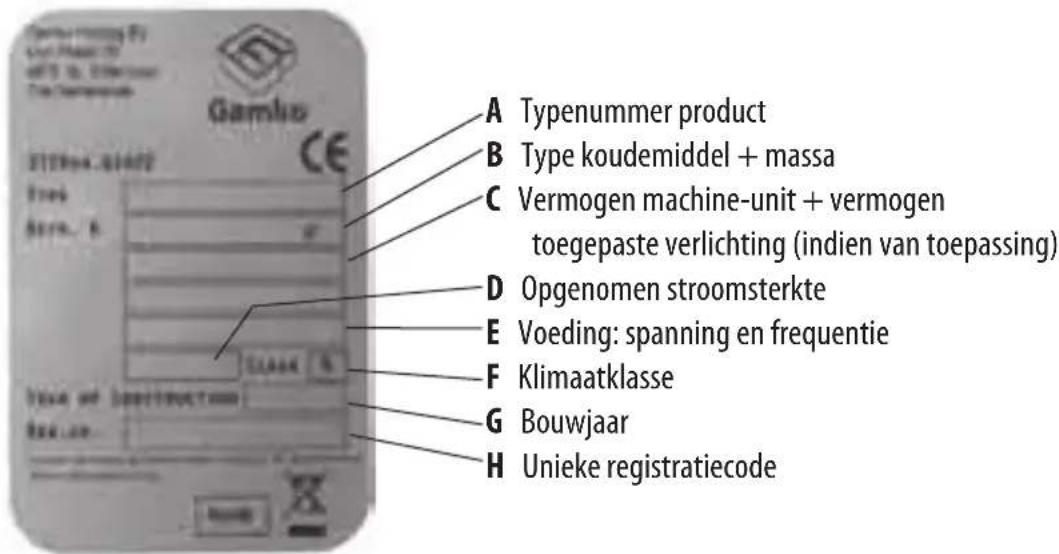

Typeplaatje

Klimaatklasse

Een koeling is geproduced om binnen bepaalde omgevingstemperaturen goed te functioneren. Dit product is geschikt voor de volgende klasse: N: van +16^ tot +32^

Koudemiddel

Koudemiddel kan brandwonden of, na blootstelling aan lucht, verstikkingsgevaar veroorzaken!

Hoofdstuk 2 Installatie

Tip! Kies de draairichting alvorens het segment te installereren.

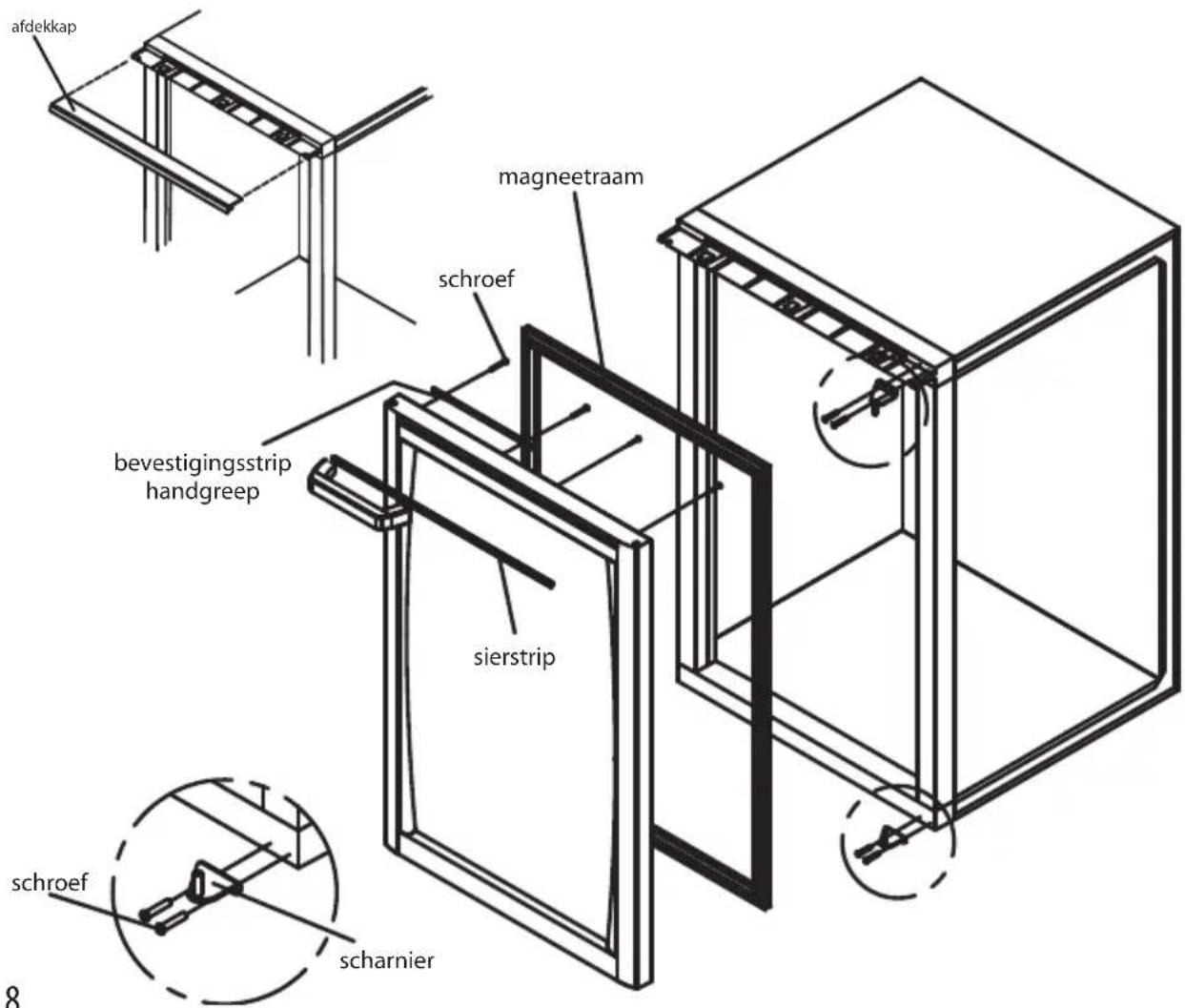

Draairichting deur wijzigen

1 Open de deur en verwijder de afdekkap aan de boenzijde van het frame. Doe dit door een platte schroevendraaier van onderen in de uitsparing te steken en voorzichtig te draaien.
2 Sluit de deur en demonteer het bovenste scharnier d.m.v. het losdraaien van de 2 schroeven.
3 Verwijder de deur door deze voorzichtiguit het onderste scharnier te tilen.
4 Demonteer het onderste scharnier d.m.v. het losdraaien van de 2 schroeven.
5 Monteer het scharnieruit punt 2 aan de andere scharnierkant, aan de onderzijde (kruislingsplaatsen).
6 Demonteer de handgreep en sierstrip d.m.v. het deels verwijderen van het magneetraam en de zich waaronder verborgen schroeven en bevestigingsstrip.
7 Plaats de sierstrip, bevestigingsstrip en handgreep in spiegelbeeld en fixeer deze d.m.v. de 4 schroeven.
8 Druh het magneetraam谈起 in zich originele positie.
9 Plaats de deur terug in het onderste scharnier en monteer het bovenste scharnier d.m.v. de 2 schroeven (scharnier dat u onder punt 4 hebft gedemonteerd).
10 Plaats de afdekkap terug. Schuif waar bij de kap van voren maarachten (nooit van bovenaar beneden).

Koppelen segmenten

1 Schuif de segmenten in elkaar.
2 Zorg voor een goede aflsuiting.
3 Draai met een inbussleutel M6 via de openings de vier koppelhaken aan tot 2 klikken hoortaar+zijn.
4 Plaats de meegeleverde dopjes in de openingsen om verruiling te voorkomen.
5 Breng bij gekoppelde segmenten het rubber affdichtprofiel aan op de deelnaad tussen de segmenten.

Positie Machine-unit

Let be the maximum aantal segmenten per machine-unit!

Tip! Zet de koeling nooit naast warmtebronnen!

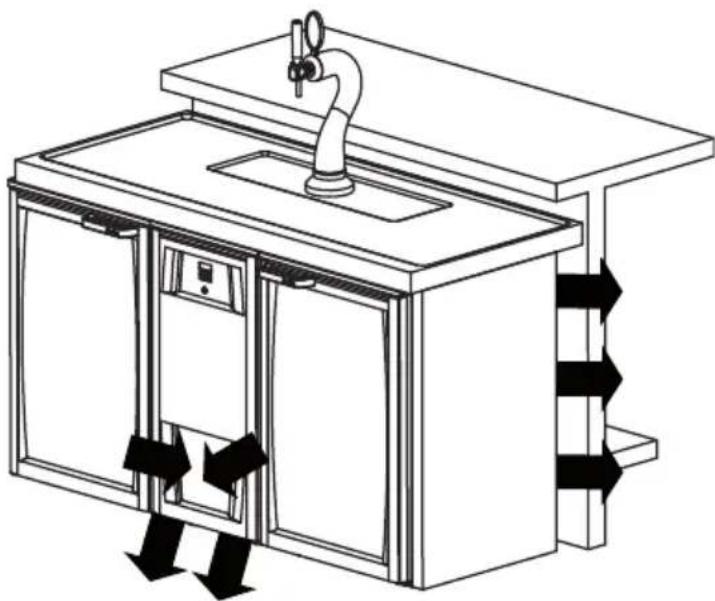

Werkingsprincipe

Een koeling werkdt door warmte te onttrekken uit de te koelen ruimte en af te geven aan de omgeving.
Geadviseerd wordt om minimaal 10 cm rondon de koeling vrij te honden voor optimale luchtafvoer.

Let op dat de lucht toe- en afvoer nooit geblokkeerd worden.

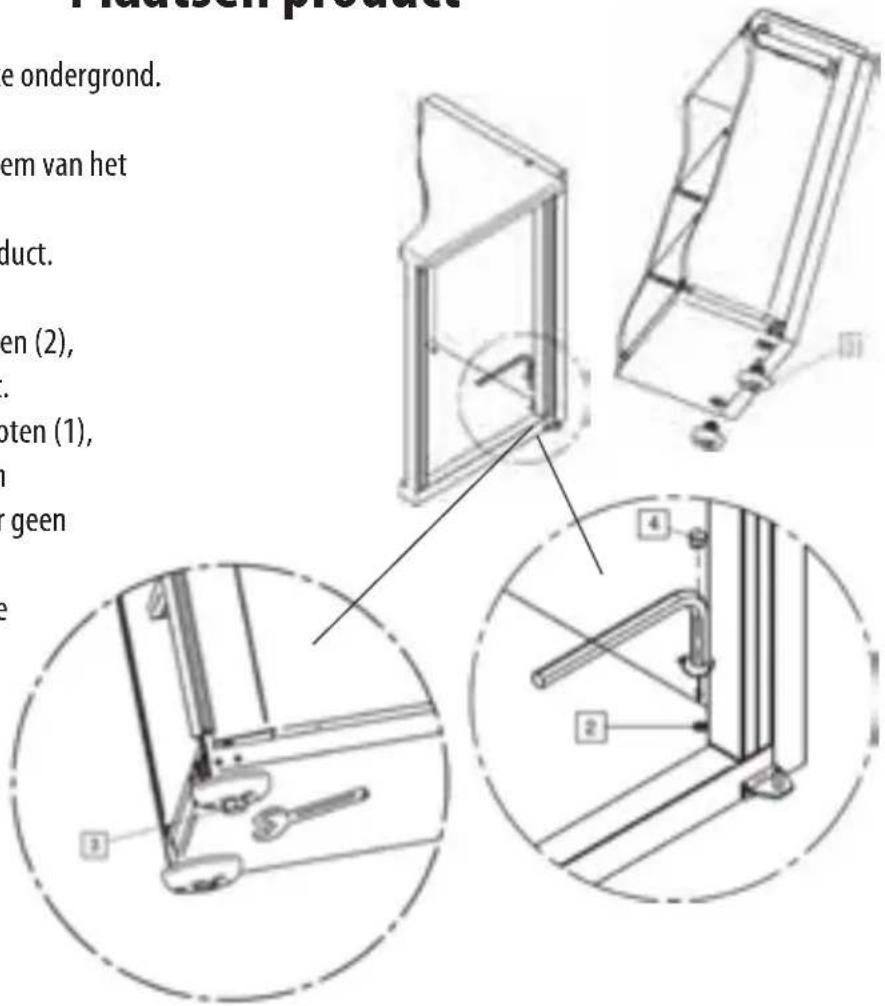

Plaatsen product

Plaats het product op een vlakke ondergrond.

1 Schuif de poten (1) in de bodem van het product.
2 Leg een waterpas op het product.
3 Draai de poten (1) aan met inbussleutel M6 in de openings (2), tot het product waterpas staat.
4 Draai de bouten (3) van de poten (1), aan de onderzijde aan met een steeksleutel in het geval dat er geen opening bereikbaar is.
5 Sluit de openings (2) aan de binnenNZijde af met de meegeleverde dopjes (4).

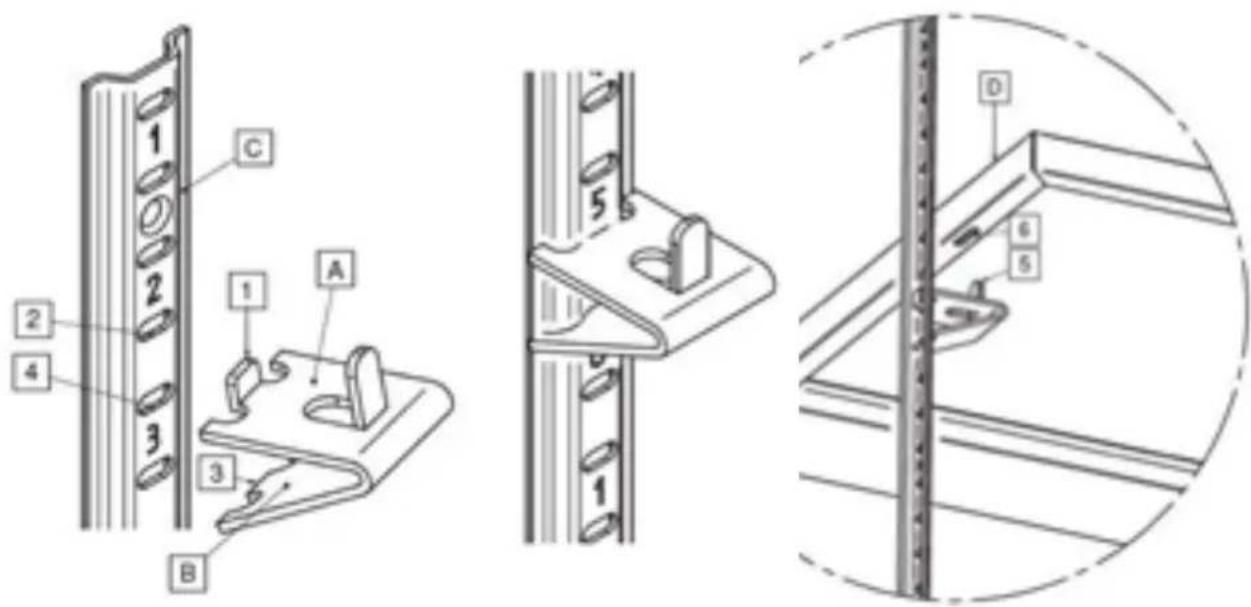

Bevestigen draagplateaus

1 Haak pin (1) in opening (2) van rails (C).
2 Druk zichde (B)richting zichde (A).
3 Hierdoor valt pin (3) in volgende opening (4) van rails.
4 Plaats steeds 4 plateauadragers op bezelfde hooqe (zie nummering op de rails).
5 Het draagplateau (D) met de openings (6) over pinnen (5) plaatsen.

Verwijderslades

Lade verwijderen

1 Open de lade
2 Indien verlichting; ontkoppel de verlichtingstekker welke zich aan de binnenzijde van de stijl bevindt, rechts van de ladecontainer (A)
3 Pak de voorzijde enchterzijde vast
4 Til de voorzijde op
5 Schuif de bak waar voren
6 Til de bak UIT derails

Ladeplaatsen

1 Plaats de rug van deijkenzijde met de openingsen over de pinnen (B)
2 Plaats de voorzijde met de openingsen over de pinnen (C)
3 Indien verlichting; sluit de verlichtingstekker aan welke zich aan de binnenzijde van de stijl bevindt, rechts van de ladecontainer (A).

Elektrische aansluiting

• Dit product maakt gebruik van een Separateat apparatensnoer als voedingsnoer. Bij beschadiging van het apparatensnoer dient dit te worden verwangen door een door de producent geleverd origineel apparatensnoer.
• In geval van nood: voedingsnoeruit het stopcontact verwijderen.
• De contactdoos dient na plaatsing goed bereikbaar te zich.
• Controller de juiste spanning aan de hand van typeplaatje.
  Zorg dat de kabel nicht klem kan komen te zitten.
• Indien moodzakelijk, daß een kabel door een erkende elektricien verlügen.
• Gebruik van een verlengsnoer worden afgeraden.

Door onder- of piekspanning kan schade ontstaan, waardoor de kast uitschakelt. Gamko is Niet verantwoordelijk voor eventuele gevolgschade.

Hoofdstuk 3 Split segment

De installmentie van het split-apparaat en de condensor unit mogen alleen uitgevoerd worden door de installmentiedienst van Gamko of door een ander erkend installerateur. Het type condensor unit dient gekozen te worden in samenwerking met Gamko of een erkend installerateur.

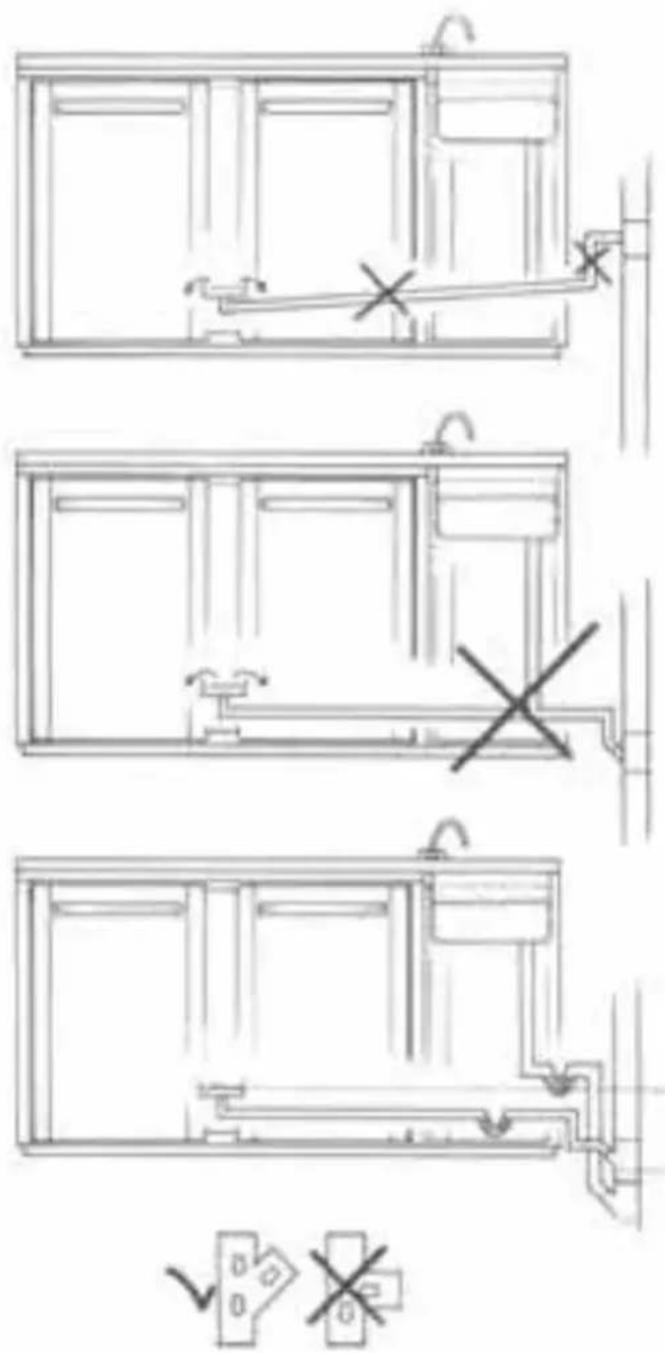

Plaatsen afvoer

• Plaats het koelmeubel volgens de instructies in hoofdstuk 2.
• Sluit de afvoer aan op de riolering.
  Zorg ervoor dat de afvoerleiding afllopt en lager ligt dan de verdampingslekbak in het koelmeubel.
• Gebruik een sifon ter voorkoming van stankoverlast in het meubel.
• Let erop dat de sifon nicht teveel waarstand geeft.
  Maak altijd een aparte afvoer voor lekbak en spoelbak.
• Gebruik altijd Y-broekstukken of T-stukken 45^ .
• Sluit.altijd de overloop aan op de riolering (in extreme omstandigheden kan het voorkomen dat het verdampingsvermogen onvoldoende is).

Elektrisch schema split segment

Aansluiten elektrische voeding

Het snoer dient aangesloten te worden op een goedgekeurde stekker of stroomvoorziening. De stekker dient volgens lokale elektrische richtlijnen aangesloten te worden door een erkend installerateur.

	NL FR	DL UK
T1	Trafo 24V	Trafo 24V	Trafo 24V	Transfo 24V
E1	LED	LED	LED	LED
X1	Electronischethermostat	ElektronischerThermostat	ElectronicThermostat	ThermostatElectronique
R1			T.probe spaceT Fuhler RaumT voilresistancescape
T2	Trafo max 21V	Trafo max 21V	Trafo max 21V	Transfo max 21V
T3	Trafo 12V	Trafo 12V	Trafo 12V	Transfo 12V
M1	Verdamper fanmotor	Verdampfer lufter	Evaporator Fanmotor	Evaporateur Ventilateur
Y1	Magneetklep Magnet Ventil	Solenoid Valve	Électrovanne
S1	Niveau schakelaar Nivo Shalter	Shalter	Level switch	Interrupteur Niveau
M2	Pomp Pumpe		Pump	Pompe
S2	Read contact	Schaltzelle	Read contact Résistance
S3	slot	Schloss	Lock	Serrure
	VerwarmingskabelH1	Heizelement	Heating element	Résistance

Hoofdstuk 4 Gebruik

Ingebruikname

• Reinig voor ingebruikname de kast. Voor verdere details zich onderhoud.
  Wacht na de installmentie minimaal 2aar voor u de koeling inschakelt.
• Steek de stekker in een geaard stopcontact.

NOODSTOP

STEKKER UIT STOPCONTACT VERWIJDEREN!

Thermostat

Gamko kan in haar producten verschillende thermostaten toepassen.

Raadpleeg waarom de TECHNISCHE ASPECTEN in Hoofdstuk 6 voor de juiste thermostat.

Voor bediening en instellingswijzigingen thermostat zie bijgeleverde gebruiksaanwijzing thermostat.

Vullen van de koeling

• Dit product is uitsluitend geschikt voor drank.
  Vul het segment wanner deze het minst gezruikt worden. Het herhaaldelijk openen van de deur vertraagt de koeling.
• Drank met een hoog alcoholpercentage.altijdrechtop en afgesloten opslaan.

De luchtroosters van de koelmeubelen mogen NOOIT geblokkeerd worden. Dit voor een optimale koeling en luchtcirculatie.

Zet NOOIT elektrische apparaten in het koelmeubel!

TIP! Hanteer voor uitgifte het zogenaamde "first-in first-out" principe. Hiermee serveert u het koudste product uit het koelmeubel.

Hoofdstuk 5 Onderhoud

Reiniging van het koelmeubel

Een goed onderhoud van uw product garandeert een lange levensduur. Gamko advisert een onderhoudscontract af te sluiten.

Zelfuit tevoeren onderhoud

• Voor gebruik het koelmeubel reinigen met water en mild reinigings-middel.
• Reinig de segmenten regelmatig in geval van intensief gebruik.

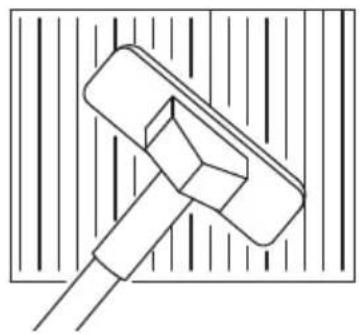

• Reinig regelmatig de condensor met behulp van een stofzuiger.
• Controller en reinig de magneto band regelmatig.

Wanner deze Niet goed sluit, beinyloedt dat het koelproces negatief.

• Reinig de ladegeleiders van de lades maandelijks. Een Jaarlijkse lichte smering met lagervet worden aanbevolen.

Reinigen flessennest

Is uw Flexbar voorzien van een flessennest? Dan dient u dit regelmatig te controleren op vuil en overtollig condenswater. Dit doet u door het flessennest als een lade te open (1). Neem verwolgens de bakuit de lade zoals op onderstaande Foto (2) te zien is. De flessenbak kan nu eenvoudig worden gereinigd (eventuel in de spoelmachine).

De flessenbak worden standaard geleverd met een kunststof koker. D.m.v. deze koker kurz u eenvoudig de diepte van de flessenbak aanpassen aan de hoogte van de flessen.

Let op!

• Demonteer geen vaste delen om de machinekamer te reinigen!
• Gebruik geen agressief schuummidden of reinigingsmidden.
• Condensor kan scherpe delen bevatten. Reinig met zorg!
• Glazen deuren met een mild afwasmiddel reinigen.
• In een erg stoffige omgeving condensor yaker reinigen.
• Schoonmaak van RVS dient met water en neutrale zeep te gebeuren.
  RVS schoonmaken, spoelen en droog make met een zachte doek.

Storingen

Let op!

Verwijder algtd de stekker uit het stopcontact voor het uitvoeren van reparaties!

De koeler gaat Niet aan.

• Controller de stekker.
• Herstel de stroomvoorziening door eventueel een defecte zekering te verrangen of de schakelaar om te zetten.
• Waarschuw uw (Gamko) servicedienst.

Temperatuur is te hoog, ondanks juist ingestelde thermostat.

• Controleer/herstel de stroomvoorziening.
• Verwijder inhoud welke möglichk de ventilatie blokkeert.
• Magneto band reinigen, indien nodig cervangen.
• Verdamper ontdooien.

Temperatuur is te laag, ondanks juist ingesteldethermostat.

Thermostat is defect.
- Waarschuw uw (Gamko) servicedienst.

Waterlekkage

• Ontdooi handmatig door de ontdooifunctie op de thermostat in te schakelen (zie handleiding thermostat).
  Reinig/ontstop wateropvangbak.
• Reinig de dooiwater verdampingsbak.
• Waarschuw uw (Gamko) servicedienst.

Aansluitsnoor

• Indien het aansluitsnoer beschadigd is, mag het alleen verrangen worden door Gamko, de onderhoudsdienst of een ander gekwalificeerd persoon. Dit om gevaar te voorkomen.

Hoofdstuk 6 Technische aspecten

Elektrische aansluiting 220-240 V / 50Hz / 1~
Koudemittel R134A
Thermostat T66-XW60K

Type X/1HB X/MU
Koelvermogen 656 Watt* (10 cc) 656 Watt* (10 cc)
Opgenomen vermogen 500 Watt* 500 Watt*
Temperatuurbereik +2°C t/m +12°C +2°C t/m +12°C standaard: +6°C standaard: +6°C
Gewicht 52 Kg	43 Kg
Afmetingen BxDxH (incl. poten)	540 x 560 x 860/880 mm	410 x 560 x 860/880 mm

Type X/PTMU	X/PTVS20
Koelvermogen 656 Watt* (10cc)	656 Watt* (potentieel)
Opgenomen vermogen 500 Watt*	80 Watt*
Temperatuurbereik +2°C t/m +12°C +2°C t/m +12°C standaard: +6°C standaard: +6°C
Gewicht 45 Kg	25 Kg
Afmetingen BxDxH (incl. poten)	410 x 600 x 860/880 mm	200 x 600 x 860/880 mm

Type X/VS00	X/VS20
Koelvermogen 656 Watt* (potentieel)	656 Watt* (potentieel)
Opgenomen vermogen 20 Watt*	80 Watt*
Temperatuurbereik +2°C t/m +12°C +2°C t/m +12°C standaard: +6°C standaard: +6°C
Gewicht 10 Kg	21 Kg
Afmetingen BxDxH (incl. poten)	80 x 420 x 550 mm	200 x 560 x 860/880 mm

Type X/EP***
Afmetingen DxH	510 x 840 mm
Paneel dikte (B)	00 mm (geen isolerende werkung), 20 mm of 40 mm
Exterieur	antraciet of RVS-look
Gewicht 2 kg of 10 kg
Type X/2*****
Afmetingen DxH (incl. poten) 560 x 860/880 mm
Breedte 410 mm of 540 mm
Constructie deur of lade
Front antraciet, RVS-look of glas
Gewicht van 16 tot 25 kg
Verlichting Standaard bij glasfront (overige optioneel)

Type X/3**** X/3DHB***
Afmetingen DxH (incl. poten) 560 x 860/880 mm 560 x 860/880 mm
Constructie Lade (2 x 1/2) Lade (1/2) + flessennest
Front antraciet, RVS-look of glas antraciet, RVS-look of glas
Breedte 410 mm of 540 mm 410 mm of 540 mm
Gewicht 31 kg of 39 kg 33 kg of 42 kg
Verlichting Standaard bij glasfront Standaard bij glasfront

Type X/4**** X/5****
Afmetingen DxH (incl. poten) 560 x 860/880 mm 560 x 860/880 mm
Constructie Lade (7/12 + 5/12) Lade (5/12 + 7/12)
Front antraciet, RVS-look of glas antraciet, RVS-look of glas
Breedte 410 mm of 540 mm 410 mm of 540 mm
Gewicht 31 kg of 39 kg 33 kg of 42 kg
Verlichting Standaard bij glasfront Standaard bij glasfront

Type X/6**** X/6DHB***
Afmetingen DxH (incl. poten) 560 x 860/880 mm 560 x 860/880 mm
Constructie Lade (3 x 1/3) Lade (2 x 1/3) + flessennest
Front antraciet, RVS-look of glas	antraciet, RVS-look of glas
Breedte 410 mm of 540 mm 410 mm of 540 mm
Gewicht 35 kg of 45 kg 37 kg of 47 kg
Verlichting Standaard bij glasfront Standaard bij glasfront

Type X/6DVB*** X/6DM*** Afmetingen DxH (incl. poten) 560 x 860/880 mm 560 x 860/880 mm
Constructie Lade (2 x 1/3) +	Lade (2 x 1/3) + flessenbak in werkblad	1/3 koffie-uitkloplade (ongekoeld)
Front antraciet, RVS-look of glas	antraciet of RVS-look
Breedte 410 mm of 540 mm 410 mm
Gewicht 31 - 35 kg of 41 - 45 kg	33 kg
Verlichting Standaard bij glasfront

Type X/7**** X/7DHB***
Afmetingen DxH (incl. poten) 560 x 860/880 mm 560 x 860/880 mm
Constructie Lade (1/3 + 2/3) Lade (2/3) + flessennest
Front antraciet, RVS-look of glas antraciet, RVS-look of glas
Breedte 410 mm of 540 mm 410 mm of 540 mm
Gewicht 27 kg of 35 kg 32 kg of 41 kg
Verlichting Standaard bij glasfront Standaard bij glasfront

Type X/7DVB*** X/7DM***
Afmetingen DxH (incl. poten) 560 x 860/880 mm 560 x 860/880 mm
Constructie Lade (2x1/3) +	Lade (2x1/3) + flessenbak in werkblad	1/3 koffie-uitkloplade (ongekoeld)
Front antraciet, RVS-look of glas	antraciet, RVS-look
Breedte 410 mm of 540 mm 410 mm
Gewicht 27 - 31 kg of 35 - 39 kg	30 kg
Verlichting Standaard bij glasfront

Type X/OS**	X/PT**
Afmetingen DxH (incl. poten) 560 x 860/880 mm 560 x 860/880 mm
Constructie Voorraadsegment zonder front Doorgeef voorraadsegment
		zonder front
Breedte 410 mm of 540 mm 410 mm of 540 mm
Gewicht 12 kg of 15 kg 10 kg of 12 kg
Verlichting -	Standaard bij glasfront

Type X/FRONT****	X/AC2****
Afmetingen DxH	40 x 800 mm	100 x 840 mm
Constructie	deur tbv. X/OS** en X/PT**	frame + deur
Front antraciet, RVS-look of glas	antraciet, RVS-look of glas
Breedte 400 mm of 530 mm 410 mm of 540 mm
Gewicht	5 kg of 6 kg	6 kg of 10 kg

Type X/OSDISH**
Afmetingen BxDxH (incl. poten)	540 x 560 x 860/880 mm
Constructie Voorraadsegment zonder front met 3 lades tbv spoelmachinerekken
Breedte spoelmachinerekken	400 mm of 500 mm
Gewicht 20 kg of 17 kg

Garantiebepalingen

1. Voor geleverde producten is de leverancier garantieplichtig gedurende 24 maanden na (op)levering, 6 maanden voor Voorrijkosten en uurloon, met inachtneming van het bepalde in onderstaande en met overeenkomstige toepassing van het bepalde in articlel 5 van de NVKL-voorwaarden voor reparatie omtrent aansprakelijkheid voor schade.
2. Gedurende 24 maanden na de in het vorige lid bedoelde (op)levering is de leverancier gezogen de geleverde producten die onceugdelijk zich gebleken als gevolg van materiaal-, constructie-, montage- of fabricagefouten, geheel/gedeeltelijk kostenloos te verrangen of te herstellen.
3. De onder 1 en 2 omschreiben garantieplicht vervalt, indien zich een of meer der hieronder genoemde omstandigheden mochten voor doeen:

a. De ondeugdelijkheid van de geleverde onderdelen is Niet onverwijld na vaststelling waarvan aan de leverancier meegedeeld.
b. De ondeugdelijkheid is het gevolg van fouitief gebruik of onvoldoende onderhoud.
c. Door de afnemer of derden zich aan de installmentie c.q. geleverde onderden werkzaamheden verricht,[zonder dat daartoe een schriftelijke goedkeuring van de leverancier is verkreten.
d. De afnemer is nalatig gebleven zijn verplichtingen uit een of meer desbetreffende onderhouds- en/of reparatieovereenkomsten na te komen.
e. De gebruiksaanwijzing en/of instructies of aanwijzingen van de leverancier zich Niet opgevolgd.

1. Op geleverde noch nicht door leverancier gemonteerde onderdelen worden bij gebleken foutieve montage geen garantie gegeven.
2. Oude onderdelen waaroor de leverancier ingevolge een overeenkomst als bedoeld in deze voorwaarden, dan wel uit hoofde van de in 13 arteriken 2.1 of 2.2 voorziene garantieplicht nieuwe, verrangende onderdelen heeft geleverd, worden eigendom van de leverancier.
3. Reparatie en/of vervanging van een onderdeel zal de garantie voor dat onderdeel en voor het geheel der geleverde goederen nimmer verlungen.
4. Op van derden betrokken onderdelen worden door de leverancier Niet meer garantie gegeven dan aan hem op zich beurt door zich leverancier is gegeben.
5. Tenzij uitdrukkelijk anders is overeengekomen, is de leverancier alleen gezhonden tot nakoming van de in dit articlel omschreiben garantie-verplichtingen in Nederland.

Fabrikantenverklaring

(richtlij 98/37/EG, Bijlage II, onder B)

VERBOD OP INGEBRUIKSTELLING

Fabrikant: Gamko Holding BV

Adres: Mon Plaisir 75

4879 AL, Etten-Leur

Nederland

Verklaart hiermede dat producttype:

X/** (met uitzondering van X/SC** en X/SF** modellen)

Niet geheel voldoen aan de bepalingen van:

-Machinerichtlijn (Richtlijn 98/37/EG)

Voldoen aan de bepalingen van:

• EMC-richtlijn (Richtlijn 89/336/EEG)

• Laagspanningsrichtlijn (Richtlijn 2006/95/EG)

• PED Drukaparatuur (Richtlijn 97/23/EG)

Het is verboden de machine gespecifi ceerd in deze verklaring in gebruik te stellen voordat deze machine ingebouwd is in een machine of samengebouwd is met andere machines tot een machine welke voldoet aan de voorwaarden als gedefi neerd in de machinerichtlijk (Richtlijn 98/37/EG).

Etten-Leur, 31-01-2008

P. Naaijkens

Manager Engineering en Quality Control

BELANGRIJK: AANDACHTIG DE INSTRUCTIES DOORNEMEN VOORALEER OVER TE GAAN TOT DE MONTAGE. DEZE DIENEN OP EEN VEILIGE PLAATS TE WORDEN BEWAARD. DE INFORMATIE DIE DEZE BROCHURE OMVAT IS BELANGRIJK IN GEVAL VAN HET AFVOEREN OF HET HERGEBRUIKEN VAN HET TOESTEL OP HET EINDE VAN ZIJN NUTTIGE LEVENSDUUR.

Gamko Holding BV is aandachtig voor het milieubehoud en beantwoordt in alle opzichten aan de Richtlijn 2002/96/CE, aangegeven als WEEE, oftewel de Richtlijn betreffende het Afval van Elektrische en Elektronische Apparaten. Het product is conform aan de richtlijn 2002/96/CE. Op het eind van+zijn nuttige levensduur, moet het product, dat afzonderlijk van het huishoudelijkke vuil dient te worden behandeld, toegeteend worden aan een inzamelingscentrum voor gescheden afval van elektrische en elektronische apparaten. De richtlijn 2002/96/CE heeft als objectief het hoofd te bieden aan het toenemende volume afval van elektrische en elektronische apparaten, het latent toenemen van het hergebruik van elektrische en elektronische apparaten ("EEE") en ten slotte het totale volume afval EEE ("WEEE") beperken dat bestemd is voor uiteindelijkke afvoer. Het symbool van de doorkruiste afvalbak duidt aan dat dit product deeluitmaakt van het toepassingsterrein van deze Richtlijn. Het is aan de gebruiker om het product toe te Kennen aan specifieke inzamelingscentra, zoals aangeduid door de lokale wetgeving of door de verdeler. In geval een/New product geinstalleerd wordt kan het oude WEEE product rechtstreeks door de verdeler worden opgehaald. De fabrikant, de invoerder en de verdeler zich verantwoordelijk voor het inzamelen en voor de behandeling van het afval dat zowelrechtstreeks werden ingezameld als via een inzamelingscentrum. Bij elke overtreding van bovengenoemde Richtlijn zullen sancties worden toegepast in alle landen. Gamko Holding BV volgt over het algemeen de "CECED interpretatie" (Europees Comité van Fabrikanten van Elektrische huishoudapparatuur) volgens welke de WEEE wetgeving van toepassing is op draagbare airconditioners, ontvochtigingsapparaten, venster-airconditioning, splitsystemen tot 12kW , frigo's en plug in vriesvakken. Het is Niettemin möglichk dat verschillen worden geconstasteerd in de wetgeving tussen de verschillende ledenlanden. In geval sommige producten Niet zouden zich in aanmerking genomen door de nationale wetgevingen in de lijst van de WEEE producten, dient men zich te houden aan de nationale wetgevingen, de WEEE richtlijnen weglatend met betrekking tot de producten die geen deeluitmaken van het toepassingsgebied van deze nationale reglementeringen. De richtlijn is Niet van toepassing op de producten die verkocht werden buiten de Europese Gemeenschap. Ingeval het product zou verkocht worden buiten de Europese Gemeenschap, za het Niet nodig zich aan te passen aan de WEEE richtlijn, er要去chter gegarandeerd worden dat de lokale wetgeving in acht worden genomen. Voor bijkomende informatie dien men zich te wenden tot de lokale Dienst voor afvalinzameling, tot de winkelier/verdeler/installeur waar het product verwaangekocht ofrechtstreeks tot de fabrikant.

GWP-label

Dit product bevat gefluoreerde gassen die onder het verdrag van Kyoto vallen.

Scheikundige naam van het gas (zie typeplaatje) R134A R404A

Global Warming Potential (GWP) van het gas 1300 3784

Pas op!

a. Hermetisch afgesloten system.
b. Uitstoot van het gefluoreerde gas要去 worden voorkomen. Het gefluoreerde gas mag nooit kuren ontsnappen maar de atmoseer tijdens installmentie, gebruik en verwijdering. Indien lekkage van het gefluoreerde gas wordt gesignaleerd, dient hetlek zo spoedig möglich gerepareerd en het vrijkomen van het gas gestopt te worden.
c. Alleen bevoegde onderhoudsmedewerkers mogen dit product openen en onderhoudswerkzaamheden verrichten.
d. De verwerking van het gefluoreerde gas in dit product, zoals het verplaatsen van het product, het bijvullen van het gas, moet in overeenstemming�n met VERORDENING (EG) nr. 842/2006 inzake bepaalde gefluoreerde gassen en de van toepassing zijndeplaatselijke voorschriften.
