Producttype	Documentvernietiger
Merk	OTTO
Model	OX8
Snijtype	Kruissnijding
Snijmaat	3 x 9 mm
Snijcapaciteit (papier 80 g/m²)	8 vellen per keer
Snijcapaciteit (cd)	1 cd (max. dikte 1,2 mm)
Snijcapaciteit (creditcard)	1 kaart per keer
Snijsnelheid	40 mm/s
Volume papierbak	25 liter
Voeding	220-240 V, 50-60 Hz
Afmetingen (L x B x H)	395 x 270 x 580 mm
Gewicht	16 kg
Automatische stop	Ja, ca. 3 seconden na het einde van de invoer
Achteruitfunctie	Ja, schakelaar in stand R
Oververhittingsbeveiliging	Ja, automatische stop, max. 5 min
Cd-vernietiging	Aparte opening, snijdt in 5 stroken
Garantie	2 jaar
Snijolie referentie	1.235.997.421

Veelgestelde vragen - OX8 OTTO

Wat is de snijcapaciteit van de OTTO OX8?

De vernietiger kan tot 8 vellen papier (80 g/m²) of 9 vellen (70 g/m²) per keer snijden. Het accepteert ook 1 cd (max. dikte 1,2 mm) of 1 creditcard tegelijk.

Hoe smeer ik het snijmechanisme?

Gebruik speciale olie voor het snijblok (ref. 1.235.997.421). Spuit het over de volledige breedte van de cilinders via de papierinvoer, laat het dan enkele seconden achteruit draaien (stand R) zonder papier. Smeer bij elke lediging van de opvangbak of wanneer de prestaties afnemen.

Wat te doen bij papierstoring?

Zet de schakelaar in stand R (terug) om de snijrichting om te keren. Wacht ongeveer 2 seconden tot het mechanisme start en verwijder dan het papier. Als de storing aanhoudt, schakel het apparaat uit en trek de stekker eruit voordat u het papier handmatig verwijdert.

Kan de vernietiger cd's en creditcards vernietigen?

Ja, het heeft een aparte opening voor cd's (de cd wordt in 5 stroken gesneden) en een opening voor creditcards. Steek slechts één kaart of cd tegelijk in. Creditcards gaan door de hoofdinvoer.

Waarom knippert de rode LED?

Een knipperende rode LED duidt op oververhitting. De vernietiger heeft langer dan 5 minuten onafgebroken gewerkt. Laat het ongeveer 20 minuten afkoelen voordat u het opnieuw gebruikt.

Hoe leeg ik de cd-opvangbak?

Druk op de voorrand van de cd-opvangbak, duw deze naar achteren en til hem eruit om hem uit de bevestiging te verwijderen. Zorg ervoor dat u de opvangbak goed terugplaatst voordat u het apparaat weer inschakelt.

Wat zijn de afmetingen en het gewicht van de OTTO OX8?

De afmetingen zijn 395 x 270 x 580 mm (L x B x H) en het gewicht is 16 kg.

Stopt de vernietiger automatisch?

Ja, ongeveer 3 seconden na het einde van de papier- of cd-invoer stopt de vernietiger automatisch en schakelt hij over naar de stand-bymodus.

Wat is het elektrisch vermogen van het apparaat?

De vereiste voedingsspanning is 220-240 V, 50-60 Hz. Het exacte vermogen wordt niet vermeld in de handleiding, maar het is geschikt voor huishoudelijk of kantoorgebruik.

Hoe reinig ik de OTTO OX8?

Schakel het apparaat uit en trek de stekker eruit. Reinig de buitenkant met een zachte doek bevochtigd met niet-bijtend zeepsop. Zorg dat er geen water in het apparaat komt. Gebruik geen oplosmiddelen of schurende producten.

GEBRUIKSAANWIJZING OX8 OTTO

1 Correct gebruik, garantie

De papiervernetiger is uitsluitend voor het ver-nietigen van papier bestemd. Bovendien kunnenkleine aantallen cd's en creditcards wordenvernietigd.

Het robuuste station is ongevoelig voor niedjes en paperclips.

De garantietijd voor de papiervernetiger bedraagt 2aar. Slijtage, schade door ondeskunde gebehandeling en ingrepen door derden vallen nicht onder de garantie.

2 Veiligheidsaanwijzingen

Lees voor de ingebruikneming van de machine de gebruiksaanwijzing, bewaar ze voor later gebruik en geef

de handleiding aan latere gebruikers door. Alle op de papiervnetiger aangebrachte veiligheidsadviezen in ache nemen!

Gevaar voor verwondingen!

Niet in de gleuf van de papiertoevoeropening gripen.

Gevaar voor verwondingen door intrekken!

Lange haren, losse kleding, stropdassen, sjaals, halskettingen en armbanden nicht binnen het bereik van de papiertoevoeropening houden. Geen materiaal toevoeren dat zich om het snijsysteme hem kan winden, zoals bijv. banden, touwtjes etc.

De papiervernietiger nicht door kinderen latent bedieren.

De papiervnetiger alleen in aanwezigheid van een operator lately lopen.

Schakel de papiervnetiger uiten trek de stekker uit het stopcontact in het geval van schade of als het toestel Niet goed functioneert, alsook voor een verplaatsing of reiniging.

Serviceworkzamaheden mogen alleen door de HSM-klantenservice en servicetechnici van onze dealers worden uitgevoerd.

Zorg ervoor dat er geen vloeistof op het apparaatterecht kan komen.
- Zorg ervoor dat de stekker goed bereikbaar is.
- Controller of de spanning en de frequentie van uw stroomnet met de gegevens op het typeplaatje overeenkomen vooraleer u de stekker in het stopcontact steekt.
- De papiervnetiger mag alleen binnen en Niet in de buurt van een verwarmingselement of een andere warmtebron opgesteld worden. De ventilatiegleuven要去en vrij় en er要去en afstand tot de wand of tot meubelstukken van min. 5 cm. in acht genomen woren.

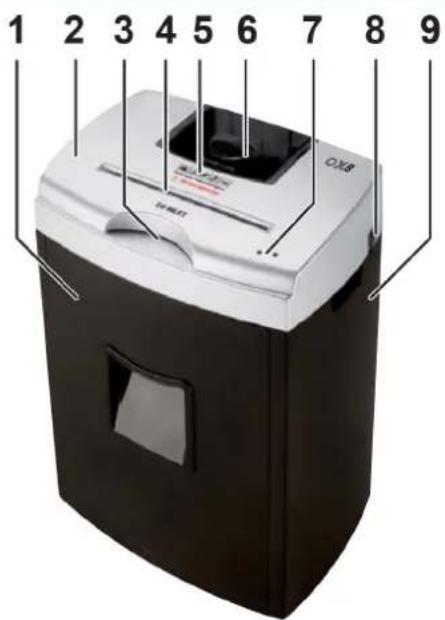

3 Overzicht

1 Snijgoedbak voor papier
2 Meskop
3 Toevoeropening voor cd's
4 Toevoeropening voor papier en creditcards
5 Veiligheidsadviezen
6 Bak voor vernietigde cd's
7 LED-indicatie
8 Tuimelschakelaar

I: Aan

0:Uit

R: Terugloop

9 Onderkast

4 Installatie

• Neem de snijgoedbak en de meskop UIT de onderkast.
• Plaats de meskop voorzichtig op de onderkast.
  De borgpennen aan de onderzijde van de meskoppen klikken vast in de opnameopeningen op de onderkast.
• Plaats de snijgoedbak voor papier in de onderkast tot deze in de behuizing vastklikt.
• Steek de stekker in het stopcontact.

5 Bediening

Papiervnetiger inschakelen

Druk tuimelschakelaar,1.
Tuimelschakelaar blijft staan.
Groen indicatielampje brandt.
Papiervnetiger is gebruiksklaar.

Papier en creditcards vermietigen

Voer slechts een creditcard of max. 8 vellen papier toe.

Het snijwerk worden automatisch door de fotocel gestart.
Het materiaal wordt in het snijwerk getrokken en vernietigd.
Ca. drie seconden nadat de toevoeropening weeer vrij is, schakelt de papiervernetiger automatisch uit en is weeer gebruiksklaar.

Verkleinen van cd's

De machine beschikt over een Separate snijwerk voor cd's. Schuif de cd die vernietigd moet worden in de toevoeropening totdezedoor het snijwerk waar binnen worden getrokken.

De cd worden in vijf stroken gesneden.
De papiervnetiger schakeltuit.

Papiervnetiger uitschakelen

• Druk tuimelschakelaar „R".

  Schakelaar springt in nulstand.

6 Verhelpen van storingen

LED-indicatie Oorza	ak Verhelpen van	fouten
er brandt geen LED -	Plaats de meskop	juist op de onderkast en zet de beiden snijgoedbakken voor papier en cd's erin. Druk op de tuimelschakelaar „I".
beide LEDs branden	Snijgoedbak voor papier is vol	Leeg de bak. Als u de meskop van de onderkast verwijdert let u er dan op, dat de klep aan de onderzijde van de meskop nicht beschadigt.
rode LED knippert Oververhitting De m	Oververhitting De m	aximale ononderbroken gebruiksduur bedraagt ca. vrij段时间. Laat de machine ca. 20 minutes afkoelen.
alleen de rode LED brandt	Overbelasting van het papiersnijwerk	Zet de tuimelschakelaar in de positie „R". Aanwijzing: Het snijwerk start met een vertraging van ca. twee seconden. Verwijder het papier. Voer Niet meer dan 15 vellen papier toe.

Controleer bij andere storingen eerst of de snijkop goed op de snijgoedbak is geplaatst is, voordat u contact opneemt met once klantendienst. Als de motor overbelast is, maar u de papiervnetiger ca. 15 - 20 min. afkoelen voordat u hem meer in gebruik neemt.

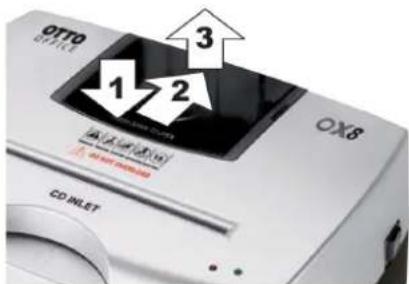

Aanwijzingen voor het verwijderen van de cd-bak

Druk de voorzijde van de bak omlaag (1), schuif deze maarachten (2) en neem de bak� boven toe uit de houder (3).

Houd er rekening mee dat de papiervnetiger alleen kan worden ingeschakeld, als de cd-bak volledig is ingezet.

7 Reiniging en onderhoud

Papiervnetiger uitschakelen, stekker UIT het stopcontact trekken. Het toestel enkel met een zachte doek en een milde zeepwateroplossing schoonmaken. Daarbij geen water in het toestel latenten binnendringen.

Bij verminderde snijcapaciteit, geluidsontwikkeling of na het legen van de snijgoedbak moet u het snijwerk insmeren met olie:

• Spuit speciale snijblokolie (bestelnummer 1.235.997.421) door de papiertoevoer over de volledige bredte op de snijassen.
• Laat het snijwerk zonder papiertoevoer awhile (R) draaien.
  Hierdoor worden papierstof en snippers verwijderd.

8 Technische specific caties

Wijze van snijden * Snippers
Grootte van de snippers * (mm) 3 x 9
Snijvermogen per bewerking 1 cd (max. 1,2 mm dik) of 1 creditcard/klantenkaart of 8 vellen papier (80 g/m2) 9 vellen papier (70 g/m2)
Snijnsnelheid * 40 mm/s
Inhoud van de papierzak * 25 l
Aansluiting 220 - 240 V, 50 - 60 Hz
Afmetingen B x T x H (mm) 395 x 270 x 580
Gewicht 16 kg

*: geldt alleen voor het snijwerk voor papier/kaarten

EG-conformiteitsverklaring

HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen verklaart hiermee dat de hierna beschreiben machine papiervernietiger OTTO Offce OX8

op basis van zichn concept en constructie in de door ons op de markt gebrachte uitvoering aan de fundamentele veiligheids- en gezondheidseisen van de hierna vermelde EG-richtlijnen voldoet:

Laagspanningsrichtlijn 2006 / 95 / EG

EMC-richtlijn 2004 / 108 / EG

Toegepaste normen en technische specificaties:

EN 13857:2008 EN 55014-1:2006
EN 55014-2:1997 + A1:2001
EN 61000-3-3:2008

EN 61000-3-2:2006

Frickingen, 26.10.2010
