Typ produktu	Skartovačka
Značka	OTTO
Model	OX8
Typ rezu	Krížový rez
Veľkosť rezu	3 x 9 mm
Kapacita rezu (papier 80 g/m²)	8 listov na jeden prechod
Kapacita rezu (CD)	1 CD (max. hrúbka 1,2 mm)
Kapacita rezu (kreditná karta)	1 karta na jeden prechod
Rýchlosť rezu	40 mm/s
Objem zásobníka na papier	25 litrov
Elektrické napájanie	220-240 V, 50-60 Hz
Rozmery (D x Š x V)	395 x 270 x 580 mm
Hmotnosť	16 kg
Automatické zastavenie	Áno, približne 3 sekundy po skončení podávania
Funkcia spätného chodu	Áno, prepínač v polohe R
Ochrana proti prehriatiu	Áno, automatické zastavenie, max. 5 min
Ničenie CD	Samostatný otvor, rez na 5 pásov
Záruka	2 roky
Referenčné číslo rezného oleja	1.235.997.421

Často kladené otázky - OX8 OTTO

Aká je kapacita rezu OTTO OX8?

Skartovačka dokáže naraz rozrezať až 8 listov papiera (80 g/m²) alebo 9 listov (70 g/m²). Taktiež prijme 1 CD (max. hrúbka 1,2 mm) alebo 1 kreditnú kartu naraz.

Ako namazať rezací mechanizmus?

Použite špeciálny olej na rezací blok (ref. 1.235.997.421). Nastriekajte ho po celej šírke valcov cez podávanie papiera, potom nechajte bežať v spätnom chode (poloha R) bez papiera niekoľko sekúnd. Olejujte pri každom vyprázdnení zbernej nádoby alebo ak klesne výkon.

Čo robiť v prípade zaseknutia papiera?

Prepínač dajte do polohy R (späť) na obrátenie smeru rezu. Počkajte približne 2 sekundy, kým sa mechanizmus spustí, potom vyberte papier. Ak zaseknutie pretrváva, vypnite a odpojte zariadenie pred manuálnym vybratím papiera.

Môže skartovačka ničiť CD a kreditné karty?

Áno, má samostatný otvor pre CD (CD je rozrezané na 5 pásov) a otvor pre kreditné karty. Vložte naraz iba jednu kartu alebo CD. Kreditné karty prechádzajú hlavným otvorom.

Prečo bliká červená LED?

Blikajúca červená LED indikuje prehriatie. Skartovačka pracovala nepretržite viac ako 5 minút. Nechajte ju vychladnúť približne 20 minút pred opätovným použitím.

Ako vyprázdniť zbernú nádobu na CD?

Stlačte predný okraj zbernej nádoby na CD, posuňte ju dozadu, potom ju zdvihnite a vyberte z upevnenia. Dbajte na to, aby ste nádobu správne vrátili späť pred opätovným spustením zariadenia.

Aké sú rozmery a hmotnosť OTTO OX8?

Rozmery sú 395 x 270 x 580 mm (D x Š x V) a hmotnosť je 16 kg.

Zastaví sa skartovačka automaticky?

Áno, približne 3 sekundy po skončení podávania papiera alebo CD sa skartovačka automaticky zastaví a prepne do pohotovostného režimu.

Aký je elektrický výkon zariadenia?

Požadované elektrické napájanie je 220-240 V, 50-60 Hz. Presný výkon nie je uvedený v návode, ale je prispôsobený na domáce alebo kancelárske použitie.

Ako čistiť OTTO OX8?

Vypnite a odpojte zariadenie. Vonkajšok čistite mäkkou handričkou navlhčenou neagresívnou mydlovou vodou. Zabráňte vniknutiu vody dovnútra. Nepoužívajte rozpúšťadlá ani abrazívne prostriedky.

NÁVOD NA OBSLUHU OX8 OTTO

Upozorneni k vyjmuti nádoby na skartované disky CD

Skartovaci stroj je určeny výlucné na skartovanie papiera. Okrem toho možno skartovat'male množstva CD a kreditnych kariet.

Robustny rezaci Mechanizmus nie je odoln'y voci zośitovym a kancelárskym sponkám.

V pripe poškodenia alebo nesprávnéj funkcie skartovacieho stroja, ak o aj pred zmenou miesta jeho uloženia alebo Čistenim, stroj vypnite a vytiahnite zastrčku zo zásuvky.

Servisné prace smie robit len zákaznícky servis HSM a servisné technici našich zmluvnych partnerov.

• Zabezpečte, aby bola sietová zástrčka lahko pristupná.
  Predzasunutim zastrcky do sie'tovej zasuvky skontrolujte, ci sa napatie a frekvencia vasej elektrickej siete zhoduje s udajmi na typovom stitku stroja.
• Zabrante vniknutiu tekutin do skartovacieho stroja.
• Skartovaci stroj sa nesmie instalovat v bliz-kosti vyhrievacich telies alebo inych zdrojov tepla. Vetracie strbiny musia byt' volné a musí sa dodržat vzdialenost od steny alebo nábytku min. 5 cm.
  V pripade, zeODOberiete rezaciu hlavuzo spodnej skrinky, dbajte na to, aby sa neposkodila klapka na spodnej strane rezacej hlavy.

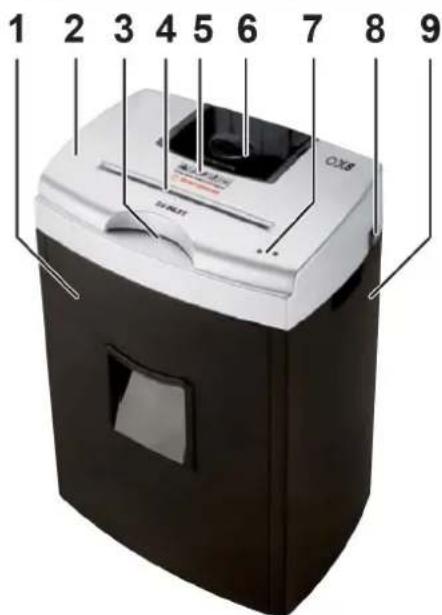

3 Prehl'ad

1 Odpadová nádoba na papier
2 Rezacia hlava
3 Otvor na vkladanie CD
4 Otvor na vkladanie papiera a kreditnych kariet
5 Bezpečnostné upozornenie
6 Nádoba na skartované CD
7 LED indicator
8 Kolískový spinač

I: Zap.

O: Vyp.

R: Spatychod

9 Spodná skrinka

4 Instalácia

• Odoberte odpadovú nádobu a rezaciu hlavu od spodnej skinky.
• Rezaciu hlavu opatrne nasadte na spodnú skrinku.
  Zapadkové capy na spodnej strane rezacej hlavy zapadnu do upinacich otvorov na spodnej skrinke.
  Vlozte odpadovu nadobu na papier dospodnej skinky tak, aby zapadla do krytu.
• Vsunte sietovu zastrcku.

5 Obsluha

Zapínanie skartovacieho stroja

Stroj je vybaveny
samostatným rezacim
mechanizmom na CD.
Vsuñte CD, ktoré chcete
skartovat, do otvoru na
vkladanie CD tak, aby
ho rezaci Mechanizmus
zachytil.

CD sa Rozreže na 5 pásikov.
Skartovaci stroj sa vypne.

Vypinanie skartovacieho stroja

6 Odstránenie poruch

LED indicátory Priči	ha Odstránenie	chýb
nesvieti Žiadna LED dióda	- Nasad'te rezaci	u hlavu a obidve odpadové nádoby na papier a CD správné na spodné skrinku. Stlačte kolískový spínač „I".
obidve LED diódy svietia	Odpadová nádoba na papier je plné	Vyprázdnite nádobu. V prípade,Že odoberiete rezaciu hlavu zo spodnej skrinky, dbajte na to,aby sa nepoškodila klapka na spodnej strane rezacej hlavy.
červená LED dióda bliká	Prehriatie Maxim	álny ācas prevádzky bez prerušenia je 5 minút. Stroj nechajte cca 20 minút vychladnút'.
svieti len Červená LED dióda	Pret'aženie rezacieho mechanizmu na papier	Stlačte kolískový spínač polohá „R". Upozornenie: Rezací mechanizmus sa rozbehne až s oneskorením cca 2 sekünd. Vyberte papier. Nevkladajte viac akо 15 listov papiera.

Pri inych poruchach pred oznamenim poruchy zakaznickemu servisu skontrolujte, ci je rezacia hlava spravne nasadena na odpadovu nadobu. Ak bol pretazeny motor, nechajte skartovačku pred opatovnym uvedenim do prevadzky vychladnut cca 15 - 20 minut.

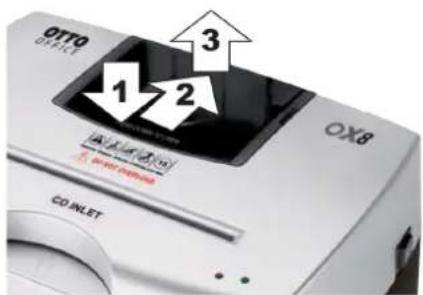

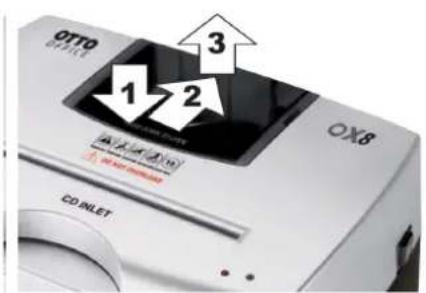

Upozornenie k vyberaniu CD nádoby

Stlacte prednú hranu nádoby nadol (1), posunte ju dozadu (2) a vyberte nádobu nahor z uchytenia (3).

Nezabudnite, ze skartovaci stroj mozno zapnut len vtedy, ked je nadoba na CD celkom vlozena.

7 Cistenie a udržba

Skartovaci stroj vypnite a vytiahnite sietovu zastrchu. Stroj sa smie cistit len makkou utierkou a jemnym mydlovym roztokom. Pritom nesmie do pristroja vniknut ziadna voda.

V tripade slabnuceho
vykonu rezania, zvysenej
hlučnosti alebo po každom
vyprázdneni zásobníka
materialu naolejujte rezaci
mechanizmus:

Nastriekajte spezialny olej do rezacej\ jednotky (obj. c. 1.235.997.421) cz otvor na\ vkladanie papiera po celej sirke na hriadele\ nožov.
- Nechajte bežat'rezaci mechanizmusspatným chodom bez prisunu papiera (R).
Papierovy prach a ciastocky sa Rozpustia.

8 Technické udaje

Druh rezu * Časticový rez
Parameter rezania * (mm) 3 x 9
Výkon rezania na pracovné pohyb stroja 1 CD	(max. hrúbka 1,2 mm) alebo 1 kreditné karta/ zákaznicka karta alebo 8 listov papiera (80 g/m²) 9 listov papiera (70 g/m²)
Rezný rychlost* 40 mm/s
Objem opadovej nádoby * 25 l
Pripojenie 220 - 240 V, 50 - 60 Hz
Rozmery Š x H x V (mm) 395 x 270 x 580
Hmotnost' 16 kg

*: plati len pre rezaci mechanizmus na papier/karty

Prehlásenie o zhode so smernicami ES

HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen tymto prehlasuje, ze v d'alsm texte popisany stroj skartovacie zariadenie OTTO Office OX8

na základe svojej koncepcie a konstrukcie, v prevedeni, ktoré sme uviedli na thr, splha základné bezpečnostné predpisy a poziadavky na ochranu zdravia pod'na následne uveden'ych smernic ES:

Smernica o nizkom napati 2006 / 95 / ES

Smernica o elektromagnetickej znášanlivosti 2004 / 108 / ES

Pouzité normy a technické špecifi kácie:

EN 13857:2008

EN 55014-1:2006

EN 55014-2:1997 + A1:2001

EN 61000-3-2:2006

EN 61000-3-3:2008

Frickingen, 26.10.2010

Rolf Gasteier - technicky veduci
