OX8 - Aktenvernichter OTTO - Kostenlose Bedienungsanleitung

Produkttyp	Aktenvernichter
Marke	OTTO
Modell	OX8
Schnittart	Kreuzschnitt
Schnittgröße	3 x 9 mm
Schnittleistung (Papier 80 g/m²)	8 Blatt pro Durchgang
Schnittleistung (CD)	1 CD (max. Dicke 1,2 mm)
Schnittleistung (Kreditkarte)	1 Karte pro Durchgang
Schnittgeschwindigkeit	40 mm/s
Volumen des Papierkorbs	25 Liter
Stromversorgung	220-240 V, 50-60 Hz
Abmessungen (B x T x H)	395 x 270 x 580 mm
Gewicht	16 kg
Automatische Abschaltung	Ja, etwa 3 Sekunden nach Ende der Zufuhr
Rücklauffunktion	Ja, Schalter in Position R
Überhitzungsschutz	Ja, automatische Abschaltung, max. 5 Min.
CD-Vernichtung	Separater Einlass, Schneiden in 5 Streifen
Garantie	2 Jahre
Schneidöl-Referenz	1.235.997.421

Häufig gestellte Fragen - OX8 OTTO

Welche Schnittleistung hat der OTTO OX8?

Der Vernichter kann bis zu 8 Blatt Papier (80 g/m²) oder 9 Blatt (70 g/m²) pro Durchgang schneiden. Er akzeptiert auch 1 CD (max. Dicke 1,2 mm) oder 1 Kreditkarte auf einmal.

Wie öle ich das Schneidwerk?

Verwenden Sie Spezialöl für das Schneidwerk (Ref. 1.235.997.421). Sprühen Sie es über die gesamte Breite der Walzen durch den Papiereinzug, und lassen Sie es dann einige Sekunden ohne Papier im Rücklauf (Position R) laufen. Ölen Sie bei jeder Entleerung des Auffangbehälters oder wenn die Leistung nachlässt.

Was tun bei Papierstau?

Stellen Sie den Schalter auf Position R (Rücklauf), um die Schnittrichtung umzukehren. Warten Sie etwa 2 Sekunden, bis der Mechanismus startet, und entfernen Sie dann das Papier. Wenn der Stau bestehen bleibt, schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie das Papier manuell entfernen.

Kann der Vernichter CDs und Kreditkarten vernichten?

Ja, er verfügt über einen separaten Einlass für CDs (die CD wird in 5 Streifen geschnitten) und einen Einlass für Kreditkarten. Führen Sie jeweils nur eine Karte oder CD ein. Kreditkarten werden über den Hauptschlitz eingezogen.

Warum blinkt die rote LED?

Eine blinkende rote LED zeigt eine Überhitzung an. Der Vernichter hat länger als 5 Minuten ununterbrochen gearbeitet. Lassen Sie ihn etwa 20 Minuten abkühlen, bevor Sie ihn wieder verwenden.

Wie leere ich den CD-Auffangbehälter?

Drücken Sie auf die Vorderkante des CD-Auffangbehälters, schieben Sie ihn nach hinten und heben Sie ihn dann aus der Halterung. Achten Sie darauf, den Behälter wieder richtig einzusetzen, bevor Sie das Gerät wieder einschalten.

Was sind die Abmessungen und das Gewicht des OTTO OX8?

Die Abmessungen betragen 395 x 270 x 580 mm (B x T x H) und das Gewicht beträgt 16 kg.

Schaltet sich der Vernichter automatisch ab?

Ja, etwa 3 Sekunden nach Ende der Papier- oder CD-Zufuhr schaltet sich der Vernichter automatisch ab und geht in den Standby-Modus.

Wie hoch ist die elektrische Leistung des Geräts?

Die benötigte Stromversorgung ist 220-240 V, 50-60 Hz. Die genaue Leistung ist in der Anleitung nicht angegeben, aber sie ist für den Haus- oder Bürogebrauch geeignet.

Wie reinige ich den OTTO OX8?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Reinigen Sie die Außenseite mit einem weichen Tuch, das mit nicht korrodierendem Seifenwasser angefeuchtet ist. Vermeiden Sie, dass Wasser ins Innere gelangt. Verwenden Sie keine Lösungsmittel oder Scheuermittel.

BEDIENUNGSANLEITUNG OX8 OTTO

deutsch: Aktenvernichter OTTO Office OX8 3

1 Bestimmungsgemäß Verwendung, Gewährleistung

Der Aktenvernichter ist ausschließlich zum Vernichten von Papier bestimmt. Es konnen außer dem geringe Mengen von CDs und Kreditkarten vernichtet werden.

Das robuste Schneidwerk ist unempfindlich gegen Heft- und Buroklammern.

Die Gewährleistungszeit für den Aktenvernichter beträgt 2 Jahre. Verschleiß, Schaden durch unsachgemäß Gebrauch sowie Eingriffe von dritter Seite fallen weder unter die Gewährleistung noch unter die Garantie.

2 Sicherheitshinweise

Lesen Sie vor Inbetriebnahme der Maschine die Betriebsanleitung, bewahren Sie sie für späteren Gebrauch

auf und geben Sie die Anleitung an spätere

Nutzer weiter. Beachten Sie alle auf dem Aktenvernichter angebrachten Sicherheitshinweise.

Verletzungsgefahr!

Fassen Sie niemals in den Schlitz der Papierzufuhr.

Verletzungsgefahr durch Einziehen!

Bringen Sie lange Haare, lose

Kleidung, Krawatten, Schals,

Hals- und Armkettchen usw. nicht in den Bereich der Zuführöffnung.

Vernachten Sie kein Material, das zu Schlingenbildung neigt, z.B.

Bänder, Verschnürungen, Weichplastikfolien.

Stellen Sie den Aktenvernichter außerhalb der Reichweite von Kindern auf.

Lassen Sie den Aktenvernichter nur in Anwesenheit einer Bedienperson laufen.

Schalten Sie den Aktenvernichter bei Beschädigung oder nicht ordnungsgemäßer Funktion sowie vor Platzwechsel oder Reinigung aus undziehen Sie den Netzstecker.

Servicearbeiten)durfen nur vom HSM-Kundendienst und Service- Technikern unserer Vertragspartner durchgeführt werden.

• Achten Sie darauf, dass der Netzsteckerleitung erreichen ist.
• Überprüfen Sie vor dem Einstecken des Netzsteckers, dass Spannung und Frequenz Ihres Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.
• Vermeiden Sie, dass Flüssigkeiten in den Aktenvernichter gelangen,
• Der Aktenvernichter darf nur innerhalb von Räumen und nicht in der Höhe eines Heizkörpers oder einer anderen Wärmequelle aufgestellt werden. Die Lüftungsschlitze müssen frei sein und ein Abstand zur Wand oder zu Möbelstücken von min. 5 cm eingehalten werden.
• Falls Sie den Schneidkopf vom Unterschrank abnehmen achten Sie darauf, dass die Klappe an der Schneidkopfunterseite nicht beschädigt wird.

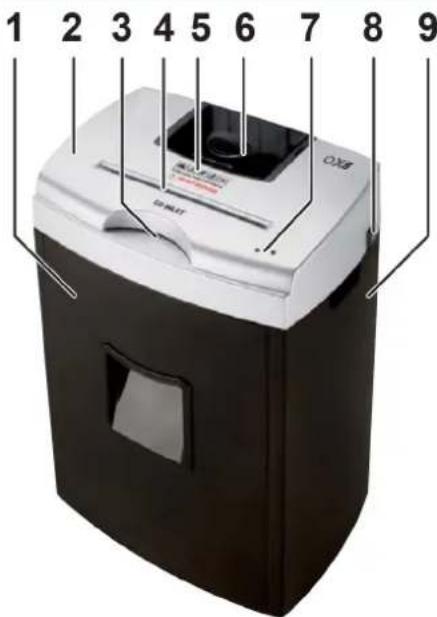

3 Übersicht

1 Schnittgutbehälter Papier
2 Schneidkopf
3 Zuführöffnung für CDs
4 Zuführung für Papier und Kreditkarten
5 Sicherheitshinweis
6 Behälter für zerkleinerte CDs
7 Leuchtdiodenanzeige
8 Wippschalter

I: Ein

O:Aus

R: Rücklauf

9 Unterschrank

4 Aufstellen

• Entnehmen Sie den Schnittgutbehälter und den Schneidkopf aus dem Unterschrank.
• Setzen Sie den Schneidkopf vorsichtig auf den Unterschrank.
  Die Rastbolzen an der Schneidkopfunterseite rasten in die Aufnahmeöffnungen am Unterschrank ein.
• Setzen Sie den Schnittgutbehälter Papier in den Unterschrank ein bis er im Gehäuse einrastet.
• Stecken Sie den Netzstecker ein.

5 Bedienung

Aktenvernichter einschalten

• Drucken Sie Wippschalter „I".
  Wippschalter rastet ein.

  Grüne LED leuchtet.
  Aktenvernichter ist betriebsbereit.

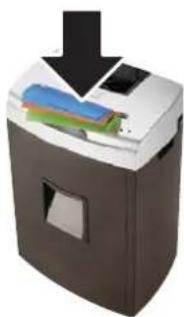

Papier und Kreditkarten vernichten

Fuhren Sie nur eine Kreditkarte oder max. 8 Blatt Papier zu.
Die Lichtschranke startet das Schneidwerk automatisch.
Das Material wird in das Schneidwerk eingezogen und vernichtet.

Ca. 3 s nachdem die Zuführöffnung wieder frei ist, schaltet der Aktenvernichter automatisch ab und Goes in Betriebsbereitschaft.

Zerkleinerung von CDs

Die Maschine ist mit einem separaten CD-Schneidwerk ausgestattet. Schieber den die zu vernichtende CD in die Zuführung bis sie vom Schneidwerk erfasst wird.

Die CD wird in 5 Streifen zerschnitten.

Der Aktenvernichter schaltet ab.

Aktenvernichter ausschalten

Tippen Sie Wippschalter, ^ an.

Schalter springt auf Nullstellung.

6 Störungsbeseitigung

LED-Anzeige Ursache	Fehlerbehebung
keine LED leuchtet - Setzen Sie den Schneidkopf richtig auf den Unterschränk und die beiden Schnittgutnehmer Papier und CD ein. Drücken Sie Wippschalter „I".
beide LED leuchten	Schnittgutbehälter Papier ist voll
rote LED blinkt Überhitzung Die maximale ununterbrochene Betriebszeit beträgt 5 MInuten. Lassen Sie die Maschine ca. 20 min abkühlen.
nur die rote LED leuchtet	Überlastung des Papier-schneidwerkes

Bei anderen Störungen prufen Sieitte vor der Benachrichtigung unseres Kundendienstes, ob der Schneidkopf richtig auf den Schnittgutbehälter aufgesetzt ist. Falls der Motor überlastet wurde, lessen Sie den Aktenvernichter vor erneuter Inbetriebnahme ca. 15 - 20 min. abkühlen.

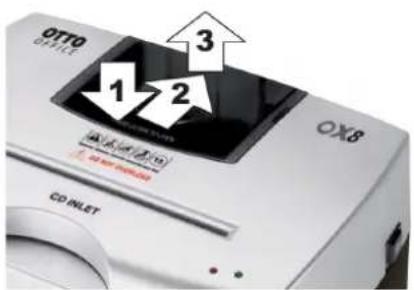

Hinweis zum Entnahmen des CD-Behälters

Drücken Sie die Vorderkante des Behalters nach unten (1), schieben Sieihn nach hinten (2) undnehmen Sie den Behalter nach oben aus der Halterung (3).

Beachten Sie, dass sich der Aktenvernichter nur einschalten{lsst, wenn der CD-Behalter vollständig eingesetzt ist.

7 Reinigung und Wartung

Schalten Sie den Aktenvernichter aus undziehen Sie den Netzstecker. Die Reinigung darnfur mit einem weichen Tuch und einer mildenSeifenwasserlösung erfolgen. Dabeiarfkein Wasser in das Gerät eindringen.

Ölen Sie das Schneidwerk bei nachlassender Schnittleistung, Gerauschentwicklung oder nach jedem Leeren des Schnittgutbehalters.

• Spritzen Sie Schneidblock-Spezialöl (Bestellnummer 1.235.997.421) durch die Papierzufuhr auf ganzer Breite auf die Schneidwellen.
• Lassen Sie das Schneidwerk ohne Papierzufuhr ruckwärts (R) laufen.
  Papierstaub und Partikel werden gelöst.

8 Technische Daten

Schnittart * Partikelschnitt
Schnittgroße * (mm) 3 x 9
Schnittleistung pro Arbeitsgang 1 CD (max. 1	,2 mm dick) oder 1 Kreditkarte/Kundenkarte oder 8 Blatt Papier (80 g/m2) 9 Blatt Papier (70 g/m2)
Schnittgeschwindigkeit * 40 mm/s
Volumen des Schnittgutbehalters * 25 l
Anschluss 220 - 240 V, 50 - 60 Hz
Maße B x T x H (mm) 395 x 270 x 580
Gewicht 16 kg

*: gilt nur für das Schneidwerk Papier/Karten

EG-Konformitätserklarung

HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen erklart hiermit, dass die nachstehend bezeichnete Maschine

Aktenvernichter OTTO Office OX8

aufgrund ihrer Konzeption und Bauart in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen der nachfolgenden aufgeführten EG-Richtlinien entspricht:

Niederspannungsrichtlinie 2006 / 95 / EG

EMV-Richtlinie 2004 / 108 / EG

Angewandte Normen und technische Spezifikationen:

EN 13857:2008

EN 55014-1:2006

EN 55014-2:1997 + A1:2001

EN 61000-3-2:2006

EN 61000-3-3:2008

Frickingen, 26.10.2010

Rolf Gasteier - Technischer Leiter

Rolf Gasteier - Technisch leider
