Producttype	Elektrische fiets (E-bike)
Merk	Wayscral
Model	Classy 615
Afmetingen (L x H)	187 x 67 cm
Totaalgewicht (met accu 6,6 Ah)	28 kg
Maximaal toegestaan gewicht	130 kg (gebruiker + lading + fiets)
Maximale snelheid met ondersteuning	< 25 km/u
Actieradius (afhankelijk van accu)	25-45 km (36V 6,6Ah) / 60-80 km (36V 13,2Ah)
Motor	Centrale traponder motor, 250W max, 36V
Accu	Lithium, 36V, capaciteit 6,6 Ah of 13,2 Ah, gewicht 2,1 kg / 3,6 kg
Laadtijd	2,5-3 u (6,6 Ah) / 5-6 u (13,2 Ah)
Aantal laadcycli	500-800 cycli
Lader	Ingang 230V, uitgang 42V
Banden	700x35C (28 inch)
Remmen	V-brake (voor en achter)
Versnellingen	7 versnellingen, draaigreep
Bagagedrager	Maximaal draagvermogen 25 kg
Verlichting	LED voor en achter, bediening op het stuur
Garantie	Frame levenslang, motor 2 jaar, onderdelen 1 jaar, accu en lader 2 jaar

Veelgestelde vragen - Classy 615 WAYSCRAL

Hoe schakel ik het ondersteuningssysteem in en uit?

Plaats de magnetische sleutel gedurende 1 seconde op de detector om in te schakelen, en gedurende 3 seconden om uit te schakelen. Het systeem schakelt automatisch uit na 5 minuten inactiviteit.

Welke ondersteuningsniveaus zijn er?

5 niveaus: 0 (geen ondersteuning), 1 (laag), 2 (gemiddeld), 3 (hoog), 4 (maximaal). Hoe hoger het niveau, hoe sneller de accu leeg raakt.

Hoe gebruik ik de startondersteuning van 6 km/u?

Zonder te trappen, houdt u de selectiehendel gedurende 2 seconden naar beneden. De motor drijft de fiets aan tot 6 km/u. Laat los om te stoppen.

Wat is de werkelijke actieradius van de accu?

De actieradius is afhankelijk van vele factoren: ondersteuningsniveau, gewicht, hoogteverschil, bandenspanning, wind, temperatuur. Onder normale omstandigheden kunt u rekenen op 25-45 km voor de accu van 6,6 Ah en 60-80 km voor de accu van 13,2 Ah.

Hoe laad ik de accu voor de eerste keer op?

Laad de accu bij de eerste keer minimaal 6 uur op. Daarna duurt een volledige lading 2,5-3 u (6,6 Ah) of 5-6 u (13,2 Ah). Het is belangrijk om de accu ten minste 2 uur per 2 maanden op te laden, zelfs als u deze niet gebruikt.

Wat moet ik doen als de lader niet groen wordt?

Als het oranje lampje niet groen wordt, haal dan de stekker 5 seconden uit het stopcontact en sluit hem opnieuw aan. Als het probleem aanhoudt, controleer dan de zekering (T3.15A/250V). Demonteer de lader niet, maar laat dit over aan een gekwalificeerde reparateur.

Hoe onderhoud ik de fiets?

Reinig met een spons, warm sop en een lage drukreiniger. Reinig de velgen en remblokken met alcohol. Smeer de ketting, derailleur en kabels met speciale olie. Gebruik vet voor andere onderdelen.

Wat is de aanbevolen bandenspanning?

Voor banden 700x35C is de aanbevolen spanning 5,0 tot 8,0 bar (50-80 PSI). Controleer regelmatig de spanning om voortijdige slijtage te voorkomen en de actieradius te optimaliseren.

Hoe stel ik de zadelhoogte af?

Ga zitten met gestrekte benen, hiel op de pedaal. Het zadel is correct als de knie licht gebogen is tijdens het trappen. Overschrijd de maximale markering niet en zorg ervoor dat het zadel de accu niet raakt in de lage stand.

Wat moet ik doen bij foutcode E02 op het display?

Foutcode E02 duidt op een motorprobleem. Controleer de Hall-sensor en de aansluiting van de motorfasen. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

GEBRUIKSAANWIJZING Classy 615 WAYSCRAL

Bedankn en gelukgewenst met de aankoop van uw Wayscral fiets met elektrische trapondersteuning.

Uw fiets is uitgerust met een elektrische ondersteuning bij het trappen, wat al uw verplaatsingen makkeeijker maakt.

De bedoeling van de ondersteuning is om een aanvulling te bieden bij het trappen. De motor treedt in werkung en helpt u bye inp spanning van zodia u begint te trappen. De ondersteuning varielert in functie van slenelid van de fiets en is sterker bij het starten, neemt af wonneer de fiets op dreef is en stoot voldeig wonneer de fiets en slenelid van 25km/u bereikt.

Het is belangrijk om deze gids te bewaren. Dit zal u toelaten om uw fiets ge To regelen en Te onderhouden. Deze handleiding moel voor het eersige bueig zu gelezen worden.

Deze Wayscral fiets met elektrische trapondersteuning voor volwassenen werk ontworpen volgens de vereislen van de Europese normen: EN 14764 en EN 15194 en die conform zich met de verilgheldsvereisten zijn.

INHOUDSOPGAVE

I. WAERSCHUWINEN / VOORZORGSGMAATREGELEN 14 II. EFFICIENCE/INSPECTION/TELLING/DEFINITION 14

1)PLAATGENVAN DEVEILIGUEIDELGENTEN 11

2) REGELING VAN HET ZADEL EN HET STUUR 15
3) BANDEN 16
5) REGULING VAN HET VERSNELINGSMECHANISME (DERAIL EUR) 16
6) ANDERE ONDERDELEN 17

III. ONDERSTEUNING BIJ HET TRAPPEN, ACCU EN LADER 17

1) ONDERSTEUNING BIJ HET TRAPPEN 17
2) ACCU 18
3)LADER 20

IV. ONDERHOUD 20

1) CONTROLLE 20
2) ALGEMEEN ONDERHOUD 21

V. DIENST NA VERKOOP 22

1) ONDERDELEN GEVOELIG AAN SLIJTAGE 22
2) GARANTIE VAN TOEPASSING 22
3)WERKING EN HERSTELLINGEN 22

Kies een verilige plaat, van het verkeer verwijderd, om uw vertrouwd te makeen met uw nieuwe fiets. De trapondersteuning kan plotskrachtig in werkig treden. Controller ofuw Stuart goedrecht staat en de weg vrijs is.

Controleer voor elk gebruik of uw fiets in goede staat is.
Daarenboven moet u de wegrcode en de verkeersregels respecteren wanneur u zich op de openbareweg beegeef. De fielsters moeten, sinds 1 september 2008, 's nachts, buiten de bebouwde kom, een fluo vest dragen. Deirma NGTS wilje elke verantwoordelijkheid af als de bestuurdur van die fiets de regelinge die van toepaising is, neer eerbiedigt.
Deze fiets is bestem od op stedeelige wegen gebrukt te worden. Hij is niet bedoeld om gebrukt te worden op niet verharde wegen of op wegen in slechte staat. Hij is niet bestem od op « alle terrein » gebrukt te worden.
Het nicht respecten de在这ne waarschuwingen kan een val of een onceval verozaken en voortijdig en definitief uw fiets met elektrische trapondersteuning beschadigen.
Indien de fiels door een kind gebrukt wird, moelen de ouders toecht uitoelfenen en er zeker van zich dal de gebruiker in slaal is om de fiels in alle verilghe de gebruiken.
Wees bijonder voorrichtig om ewongewe weersomslandigheden (regen, koude, 's nachts...) en pas uw spelheid en reflexen hieraan aan.
Bij het transport van uw fiets aan de buitenkant van uw voertuig (fietsdrager, drakrail ...), is het aangeraden om de accu te verwideren en bij een gematigte temperatur te bewaren.
Bij twifel Niet aarzelen om contact op te nemen met uw technici, zij zullen u zo goed möglichk adviseren na de diagnose van uw fiets.

Let op: Zoals alle mechanische componenten ondergaat een fiets hoge spanningen en slijtage.
De verschlende materie en componenten kunnen op verschlende manieren reageren aan slijtage en vermoedheid.
Als de leef cycclus van een component overschreden word, kan hij plots breken en schade veroorzaken aan de fietser.
Scheuren, breuken en/of verleuerings in zones die hoge spanngen onderaan, toen aan dat deze componenten hun leef cyclus hebben overschreden en vervangen要去en worden.

II. EERSTE INGEBRUIKSTELLING / REGELINGER

Ondanks het felit dat uw Wayscrals fluits met zorg klaaermakt gewin in once werkplaatsen, is het belangrijk om volgende punten to te controleren voor iedere eeste ingebruikname.

1) Plaatsen van de veiligheidselementen

Verlichting

Eri is een verlichting bijgheleder die samengesteld is iue twee reflectoreen (een wite in de koplamp vooraan ingeboud en een rode die bevestigd is aan het bagagerek achteraan), een kopklomp vooraan an achieraan, twee andere oranje reflectoreen geplaatstussen die speaken op de wielen. De lichtweerkastende banden latentu u toe om van opzij gezteilen worden.

Koplamp vooraan

Uw elektriesche fiets is uugret met uz leedlamp van hoge kwaalite die al op de fiets is gemonterd. Hel in werk streten en uitschakenen kan worden gedaan door de afstandshtiedingan on het stur.
Raadpleeg paragraaf 3 Bijstand bij het trappen en batterij voor uitleg over het gebruik van deze functie.

Achterlicht

Uw elektrische fiets is voorzien van een,achterlicht. Het in werk stellen en uitschakelen kan worden gedaan door de afstandsbedingien op het Stuart.
Raadpleeg paragraaf 3 Bijstand bij het trappen en batterij voor uilleg over het gebruik van deze functie.

Het dragen van een helm

Het dragen van een helm om te fietsen is sterk aanbevolen, en zeker voor kinderen.

Het garandeert een bescherming voor hoofdlatseis bij een onceval. Voor meer informatie neem contact op met u verkoper.

De bel alot u toe om tot op een afstand yan 50m gehoord te worden.

Controleer of ze op een goede plaats op het stuur staat, zodat u ze gemakkelijk kan gebruiken

2) Regeling van het zadel en het stuur

Het is belangrijk om de regelingen van uw fiets aan uw lichaamsbouw aan te passen.

Zadel

Om de correcte hoogte van het zadel te controlieren, moet u met gestrektie benen zitzen en met de hiel op het pediaal ruisen (figuur A). Bij het trappen zeal de knie lichijns geploorid ons (figuur B).

Contoleer bij het regelen van het zadel in+zijn laagste stand, dat het geen enkele component van de

Zorg er eveneens voor dat u de maximaandauiding Niet overschrijdt.

Stur

Het stuur van uw fiets wordt zowel in hooyle als in helling geregeld.

Regeling

Uw fiels is uitgerust met een zonder werkluig regelbare stuurstang. Om uw stuurstang te regelen kunt

u als volgt te werk gaan

Stap 1: De knop inadrukken.

Stap 2: De hendel omhoog zetten

Stap 3: De helling van de stuurstang en de positie van het staar regelen.

Stap 4: De hendel opnieuw in positie brengen.

15 16

3) Banden

Uw fiets Wayscral Classy 615 is uitgerust met wielen van 28 inch (28"). Controleer de bandendruk

regimalg

Rijden met onvoldoende of te sterk opgepompte banden, kan het rendement schaden, een vroegtijdige slijage veroorzaken, schade berokkenen aan de velg, de autonomie verminderen of hel risico op een onceval verhogen.

Indien er een belangrijke slijtage of een inkerving op een van de banden zichtbaar is, verwang ze voor u de fiets gebrukt.

		Druk
Model	Afmeting PSI Bar
Classy 615	700*35C 50-85 3.5-5.9

4) Remmen

Het rechtse handvat stelt deijkenste rem in werkung, verwij het linkse handvat de voorste rem in working stolt.

Het is aan te bevelen om uw remkracht 60/40 te verdelenussen vooraan en achteraan.

Uw Wayscral flets kan ultgerust worden met V-brake remmen.

V-brake remmen

De klauwen moeten correct sluiten op de rand van de velgen. De remblokjes moeten op gelijke afstand van de velg staan (ong: 3mm). De staat van de velg draagt sterk bij tot de doeltreffendheid van het remmen. Het is dus aan te raden om ze regelmatig te reinigen.

U moet de maximale remkrbektBKoom bonder dat de handvaten het stuur aanraken. Indien dit nicht het geval is,要去en uw remmen geregel worden.

-Een systeme van moer en contramoer laat u toe om de remkracht te regelen, die met de tijd za variieren al naargelande sijtage van de remblojkjes.

• De kruivsormige schroef met veer za i u toelaten om de slijtage van de remblokjtes te compenseren en de goede stand van de remmen langs weerszijden van de velg te garanderen. De remblokjtes zijn standarda. Vervang ze wanneer ze nie mehr zichbaar�.

5) Regeling van de derailleur

Uw Classy 615 heeft 7 handmatig schakelbare versnellingen.

Gebruik de rechtig gron op om gwenste schakeling uit te voeren. Hoe hoger de indicator staat, hoe moeilijker het za bij te peddelen en omgekeerd.

Regeling voor de exteme derailleursystemen.

De derailleur is uitergust met thee twöen- en onderaanlagschroeven. Deze aanslagen makeh het maybeigelijk he verplaatsingsbereik van de derailleur te definiieren.

Schema achterste detailleer

De regeling van de derailleurs vindt plaats met behulp van het regelweltje. Dit regelweltje maakt het moedigelijk de spanning van de derailleurkabel te regelen

Hot is aan te raden de versnellingsveranderingen steeds al rijnd eult te voeren om de derailleur nicht te beschadigden.

6)Andere onderdelen

Het bagagerek

De Elektrische fietsen van Wayscral zichin verkocht met vaste bagagedrager. De maximale laadmogelijkheid is 25kg, er is een möglichkeheid om een babystoel of een aanhangwagen te bevestlogen aan dit design.

Hot gadrag van uwo fiets kan gewijzig zinten waarneuw ubagagerok geladon is. Verdoel de bagage over de tweeijdern om de stabiliteit van uwo fiets te bevorderen. Iedere baggage要去 stevig vastgesnoord toen aan het bagagerok. Het is belangrijk om, voor elk gebruik na te kijkoven of er iets los hangt en kan vastaegrepen worden door het achechterwiel van de fiets.

De bagage mag de reflectoien en de verlichting van uw fiets Niet bedekken.

Poot

Controleer,voor elk gebruk,of de poot opgeklapt is.

Wiel en motor

Het is aangeraden om, na de eiresa mand an gebruik, uw spaken aan te spannen om de impact van de tractie van de motor op uw vooriel of awhilei te beperken.

Er kan een十几年 geldung ontstaan bij het starten van de motor. Dit geldung is normal, want de motor starten ondersteunt het trappen. Dit gelduk sterkter wonneer wanneer de motor volledig belast worden.

III. TRAPPPERSBEKRACHTIGING EN BATTERIJ

1) Trappersbekrachtiging

Uw Classy 615 is ultgerust met een multifunctioneel display.

Indicator van de batterijlading
Indicator van het
bekrachtlgingsniveau
3 Snelheid
4 Afgelegde afstand
5 Detector van magnetische sleutel
Keuzehendel

Onder spanning brengen van het system

Umw Classy 615 is utgerust met een veilighdeidssystem. Om het system te activeren moet u de magnelische sleutel op die detector verzellen 5 gestudende 1 Second. Het display gaal aan.

Om het systeme uit te zetten moet u de magnetische sleutel op de ⑤ detector zieten gedurende 3Seconden.

Het systeem gaat automatisch uit na 5 minuten ongebruikt te blijven.

Ladingsniveau

Als de batterij vol is, gaan de 4 ladingssegmenten aan. Als alleen het laatste segmentaagaat en knippert, geeft dit aan dat beaterij ontladen is en dat u deze onmiddelijk opnieuw moet opladen.

Bekrachtigingsniveau

Uw Classy 615 heeft 4 bekrachtigingsniveaua:

0: Geen bekrachtiging

1:Laag bekrachtigingsniveau

2:Middelhoog bekrachtigingsniveau

3: Hooq bekrachtigings

4:Maximumbekrachtigingsniveau

Vergeet niel dat hoeeer u de bekrachtiging gebruikt, hoe sneller de balterij leeg za geraken.

Aanzetten van de verlichting van het display en de voor- enchterlichten van de fiets

Om de verlichting van het display en de lectiven van uw fiets aan te zetten, de keuzehendel 9aar boven zieten gedurende 2 Seconden en dan weer in rustloestand zellen.

Or de verlichting van het display en de lichten van de fiets uit te zellen, overgaan tot bezelfde verrichting.

Bekrachtigbing bij het starten

Uw Classy 615 is uitgerust met een starthulpsysteme

Zonder te trappen drift uw motor de fiets aan met snelheid van 6km/u.

Deze functie kan u helpen op heuvelige en moellijk bereidbare wegen.

Om dieze functie in werkung te stellen de keuzehendel 6 aanonder zieten gedurende 2 seconden en de shifter in deze stand honden.

Zodra de shifter terugkeertaar derusttoestand,stopt de bekrachtiging 6 km/u.

2) Accu

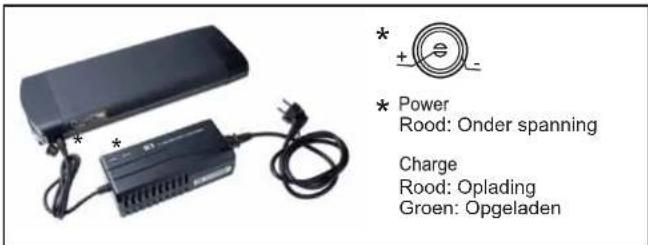

Aanbeveling bij eerste gebruik

De accu gedurende op zich minst 6 pau opladen tijden de eirste oplaadbeurt. Dit laat toe om de accu te initiaulseren.

De accu world gelever med en minimum lading, het is HEEL BELANGRIJK EEN MINIMUM OPLADING VAN 2 UUR UIT TE VOEREN OM DE 2 MAAND.

Controleer of uw accu ontgrendeld is en haal ze uit haar vergrendelingssysteme.

Het uteinde van de lader goed bevestigen in het stopcontact aan de zichterkant van de accu naast het handvat.

Verplaats de plastieken beschemkap die hel stopcontakt beschemrt om de aansluiting te makeen Steek de voedingssteker in een elektrisch stopcontact et controllerer de led in de lader oplicht. Reken tussen 2,5-3h (accu 36V6,6 Ah) /5-6h(accu 36V13,2 Ah) voor een volledige oplaadbeurt. Ontkoppel de lader wanner de laadbeurt beindigdt is. Vergeot het on uw accu te vergrondalen bij de instalattatie op de fiets.

Autonomie van uw accu

Uw accu heeft een inlopperiode nodig en za pas waar definitive autonome hebben na een tiental maal gegrukt te zich.

Na het laden van uw accu, is het aangeraden om hem 20 tot 30 minutes te latent rusten voor hem in gebruik te nemen.

De autonomie yan onze VAE Wayscral is als volgt:

Accu 36V6.6 Ah: 25-45 km Accu 36V13,2 Ah: 60-80 km

Deze gebruiksmarge hangt af van verschillende gebruiksfactoren:

• De keuze van hetiveau van trapondersteuning

• Het gewicht van de gebruiker

• De helling van de weg

• De bandenspanning

-De wind

• De geleverde inpanning bij het trappen

• Frequentie yan stoppen en starten

• De builtentemperatuur

Waarschuwingen, voorzorgen

Het is aanbevolen om de accu's regelmalig of na ieder gebruik te heriaden. Er is geen gehugeneffect op deze accu's.

Het is aanbevolen, om de levensduur van uw accu zo goed möglich te verlengen:

• om warneplaatsen te vermijden (ideale oplaadtemperatuur 20^ )

• om de batterij na gebruik van de fiets 30 minutes te lately afkoelen

Voorzorgen bij gebruik:

• Gebruik de accuuitsuitend voor de betrokken fiets.

• Gebruikuitsluitend de specifieke lader om de accu op te laden.

• Laad de accu uitsluitend in een goed verluchtte plaats op.

• De accu Niet aan ditte bloatstellen of laden in volle zon.

• De accu Niet uit elkaar halen of veranderen.

• De (+) en (-) aansluitingen van de accu Niet verbinden met een metalen voorwerp.

• De accu Niet aan vloeisstoffen blootstellen.

• Geen beschadigde accu gebruiken.

• De accu niet verder opladen indien hij niet volledig opgeladen is na de theoretische opplaadtijd.

• De accu niel opliaden indien hij een ongewone geur vorspretdt, ongewoon ward otls er lets abnormaal lijkt.

• De accu Niet binnen het bereik van kinderen lately.

-Uw accu herladen vór en na een langdurige opberging. De instructentes vermold de apideran van de accu volgen.

Levensduur van accu's

Accu's konken tekenen van vermindering van hun prestaties vertonen na talrijke oplaadbeurten. DIT za alhangen van de gebruiksgewoonen van de VAE. Over het algemeen za de energetische capaciteit met 20% tot 30% dalen na 500 cycli (oplasten en onladden) voor lithium accu's en na 300 cycli voor loden accu's.

Umoet uw afgedankte accu's afgeven in uw winkel of in gespecialiseerde ophaalpunten voor recyclage. Gooi vooral uw accu bij zich levenseinde niet in de natura.

3) Lader

Gebruik enkel de lader die bijgeleverd is bij uw elektrische fiets. Vermijd alle contact met water tijdens het opladen van de batterij. Als het slopcontact nat zou zich, gelieve te drogen voor het gebruik. Voorzorgsmaatregelen:

• Lees de gebruiksaanwijzing voor het gebruik van de lader.

• Voor binnengebruik, nicht blootstellen aan de rege

• De klemmen van de lader niel kortsluien met een metalen voorwerp.

• Delader Niet demonteren of iets aan veranderen, in geval van problemen raadpleeg een bekwame horsteliond.

• Plaats altid de lader in een droge en goed geventileerde omgeying.

• Pas op: explosieve gassen. Vermijd vlammen en vonden. Zorg voor voldoende verluchting iJdens het oplaiden.

• De lader Niet gebruiken met een beschadigde kabel of stekker.

• De lader niiet aanraken met natte handen.

Zorg ervoor dat de stekker van de lader correct verbonden is met het stopcontact alvorens het laden.

• Schakel de stroom uit voor het aansluiten of ontkoppelen van de batterijen.

• De lader Niet te lang vasthoudenijdhen het opladen (risico handen te verbrand te worden)

• De lader niet op een onstabile plaats zetten.

• De lader Niet bedekken tijdens het opladen om zo oververhitting te voorkomen.

• Deze lader is ontworpen voor Lithium batterijnen , Niet gebruilen voor ander typen batterijnen

Niet gebruiken voor Niet-oplaadbare batterijen.

• Dit toestel is niet geschickt voor mensen (inclusionf kinderen) met een fysiekte, zintuiglijke of mentale beperking, of voor mensen met gewebek an erwarting of kennis, behalve diegeningen die toestemming hebven, van een verantwoordelijkde en een toezichthouder van de veilghield of instructtes voorafgeaan aangaarde het gebruik van het toestel.

• Het Is aangeraden om kinderen in het oogl te houden om te vermijden dat ze spelen met het toestel.

• Builen bereik van kinderen houden, dit product is geen spelalgoed.

-Toestel Niet blootstellen aan een warmtebron.

• Het loestel nielt onderdompelen onder het water.

• De soepele babel van dit toestel mag Niet worden verrangen; in geval van schade, gelseve het toestel wege Iwerpen.

• Indien het toestel Nieteer functioneert,gelieve deze te recycleren via het containerpark.

IV ONDERHOUD

1) Controle

Opmerking: U moet uw VAE geregeld door uw verkoper laten controleren om de veriligheid te garanderen en de onderelden in goede staat van werkinq te honden.
Eerste controle: 1 maand of 150 km
- Nazicht van het aanspannen van de elementen: kruk, wie, stang, pedalen, frame, zadelklem,
- Nazicht van de werkking van de overbrenging en de ondersteuning,
- Nazicht van de regeling van de remmen
- Spanning en/of centreren van de wieler
- Zorgen dat het stopcontact van de lader correct is aangesloten op de netvoeding voor het opladen.

Elk jaar of 2000km

• Nazicht van de slijtageniveauaus (remschoenen of remblokies, overbrenng, banden).

• Controle van de lagers (behuizing van Irapas, wielen, sluurinrichting, pedalen).

• Controle van de kabels (remmen, deraillleur),

• Nazicht van de lichten,

• Spanning en/of centreren van de wielen.

Elke 3 jaar of 6000km

• Vervanging van de overbrenging (ketting, vriwijel, plateau).

• Vervangen van de banden,

• Controle van de slijtage van de wielen (spaken, velg)

• Spanning en/of centreren van de welen.

• Vervanging van de remschoenen of remblokjes

• Controle van de elektrische functies.

2) Algemeen onderhoud

Uw fiels moel regelmalig onderhoden worden, voor uweiligkeit maar ook om er de levensduur van te verlogenen. Het is belangrijk om de mechanische elementen regelmalig te controlen om de versieten onderdelen of onderden die lekenen van slitage vertopen. Ie vangenen.

Voor een veilig gebruik, controllerer regelmatig de staat van de remmen en de velgen.

Reinforcing

Moet gebeuren met een spons, een bakje met lauw zeepsop en een waterstraal (zonder druk). De flanken van de velgen en de remschoenen reinigen met alcohol of acelon. Wees bijzonder voorzigent en gebruik geen waterstraal onder druk.

Smering

De smering van de verschillende bewegende onderdelen is essentieel en dit om corrosie te vermijden. Ze要去 regelmatif gebeuren op de kogellagers die zich in de as van de wielen bevinden, op de ketting, de derailleur en de besturinskabels.

Het is aangeraden om speilifie ole te gruizen voor de ketting en de derailleleur. Voor de andere componenten moert er vet gebruikt worden.

Regelmatige controls

De aanspanning van bouten en moeren: hefboom, kruk, pedalen, stangen.

Het toe te passen torsiekoppel is als volgt

Componenten	Aanbevolen koppel (NM)	Bijzondere voorschriften
Pedalen op krukken	35-40	De schroefdraden smeren
Trapslang	30-35
Aanspanning Stang	18-20
Aanspanning besturingsvrijloop	≥25
Remhandvat	2.5-4
Rembeugels	5-7.5
Zadel op slede	18-20
Wiel	25-35
Bagagerok	8

De andere torsiekoppels hangen af van de afmeling van de moeren: M4: 2,5 tot 4.0 N.m., M5: 4.0 tot 6.0 N.m., M6: 8.0 tot 7.5 N.m.

V DIENST NA VERKOOP

1) Onderdelen onderworpen aan slijtage

De verschilnde onderden onderworpen aan slijtage zichen staardelementen. De verslieten onderden steeds verwangen en/of verwangen door identieke componenten die te koop zich in de handel of bij uw verkoper.

Let op: Zoals alle mechanische componenten ondergaat een fiets hoge spanningen en slijtag.

De verschlende materie en componenten können op verschlende manieren reageren aan slijtage en vermeoideid.

Als de leef cyclus van een component overschren word, kan hij plots breken en schade veroorzaken aan de fietser.

Scheuren, breuken en/of verkeurlingen in zones die hoge spannings ondergaan, tonen aan dat deze componenten hun leef lucius hebden overschreden en verrangen moelen worden.

2) Garantie van toepassing

Wij hebden uw fiels met de grooleste zorg ontworpen en vervaardigd, en dit om u volledige tevredenhoed te schenen. Echter, indien zou blijden dat uw product defecten vertoont, genieten u vanaf de aankoopdatum van een commerciele waarborg van:

Levenslangegarantie voor het kader

• 2aar voor de motor.

• 1aar voor onderden, metuitslijting van de onderden onderwerpen aan sijtage (banden, binnenbanden, rimschoenen, handvalden, zadel, kabel).

2aar voor de lithium accu's en lader

(Breng uw afgedankle accu maar uw winkel, hij zal gerecycleerd worden!)

De gelebruier moet, om deze waarborg te lately gelden, het product aanbieten bij de distributeur, vergezeld van het kasticket of de aankoopfautur.

Deze waarborg, van toepassing in het land van aankoop, dekt alle gewebren van het product die geen gewoon gebruik möglichn maken. De gebreken tengevoel van een slecht onderhoud, een oneigenlijk gebruik of indien de aanbeveiligingen van de fabrikant想去 gevolgd werden, zich net gefedt. De waarborg dekt de gewone slijtage van onderelden ten gevolge van het gewbruik van het product Niet. De garantieroverlener is: contact: www.norauto.com.

De commerciale waerborg die hierboven voorzlen is, beperkt de koper geenszins om zich garantierech.uit te oefelen beltreffende verbogen die niel-conformiteit,zoals voorzien is in de. verschilnde Europese landen. Voor meer informatie geleve de wetgeving van toepassing in uw land te raadplegen

3) Werking en herstellingen

Lithium accu's

Het Rood lampje van de oplader werkt nichtijdens het opladen

• Controller of de connectoren correct aangesloten zich.

Het Rood lampje van de oplader wordt Niet groen

• Doof de voeding en sluit na 5 seconden terug aan op het net. Hij kan verder opladen.

Het Rood lampje van de oplader worden onmiddelijk groen

• Controller of de accu volledig opgeladen is.

-De zekeringen ziindoorgeslager

Nooituit elkaar halen. In geval van problemen,geef het toestel aan een gekwalificeerde hersteller

(T3.15A250V)

Defectcode console Classy 615

Defect code	Definitie	Oplossingen
E02	Motorprobleem De Hal- effect sensor controleren	De aansluiting van de motorfasen controleren
E03	Remsensorprobleem De snolheidssensor controleren	De regelaar verrangen
E04	Keuzehendel defect	De keuzehendel verrangen
E08	Te lage spanning De spanning van de batterij controleren

Bijlage: technische specificaties

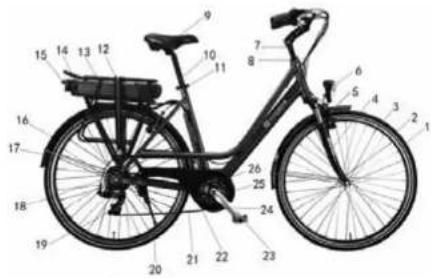

(1) Band (2) Velg
(3) Spaak (4) Vork
(5)Voorrem (6) Voorlicht
(7)Sturpen (8)Headset
(9) Zadel (10) Zadelpen
(11) Zadelpensluilbeugel
(12) Snelbinder bagagedrager
(13) Bagagedrager
(14) Batterij (15) Achterlicht
(16) Spatbord
(17) Bevestiging spatbord
(18) Cassette (19) Derailleur
(20) Standaard (21) Ketting
(22)Kettingkap (23) Pedaal
(24) Pedaalkruk (crank)
(25) Motor
(26)Kettingblad (27)Handgreep
(28)Fietsbel (29)Display
(30) Gebogen sturstang
(31) Gebogen sturstang
(32) Remgreep

Classy 615

Maximale draaglast		130 kg (gebriker + last + fiels)
Maximale smelhold met ondersteuning < 25km/u
Autonomie 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km
Aandrijving	Elektrische motor	Pedalenstiel
	Maximaal vermogen	250W
	Spanning	36V
Accu	Type	Lithium
	Spanning 36V
	Capaciteit 6,6 Ah / 13,2 Ah
	Gewicht. 2,1 kg / 3,6 kg
	Oplaadtijd	2,5-3h /5-6h
	Aantal cycli 500-800
Oplader	Specifications	Ingangsspanning 230V
		Uilgangsspanning 42V
Total gewicht van de fiets (met accu 6,6 Ah)		28Kg
Almelingen van de fiets		187 x 67cm
Almelingen banden		700*35C

ES
