GEBRUIKSAANWIJZING DNHD42 BESTRON

- Lees de gebruiksaanwijzing goed door en bewaar deze zorgvuldig.

- Gebruik dit apparaat alleen zoals beschreven in deze gebruiksaanwijzing.

- Dit apparaat mag worden gebruikt door kinderen ouder dan 8 jaar en personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en kennis, maar alleen onder toezicht of als ze instructie hebben gekregen over het veilig gebruik van het apparaat en de mogelijke gevaren ervan begrijpen.

- Kinderen moeten in de gaten gehouden worden om er zeker van te zijn dat ze niet met het apparaat spelen.

- Reiniging en onderhoud moeten niet worden gedaan door kinderen, behalve als zij ouder dan 8 jaar zijn en onder toezicht staan.

- Houd het toestel en de kabel buiten bereik van kinderen tot 8 jaar oud.

- Laat reparaties uitvoeren door een gekwalificeerde monteur. Probeer nooit zelf het apparaat te repareren.

VEILIGHEIDSVOORSCHRIFTEN - Elektriciteit en warmte

- Controleer of de netspanning overeenkomt met de aangegeven netspanning op het typeplaatje van het apparaat, voordat u het apparaat gebruikt.

- Gebruik een geaard stopcontact.

- Haal altijd de stekker uit het stopcontact wanneer u het apparaat niet gebruikt.

- Als u de stekker uit het stopcontact neemt, trek dan aan de stekker zelf, niet aan het snoer.

- Controleer regelmatig of het snoer van het apparaat nog intact is. Gebruik het apparaat niet als het snoer beschadigingen vertoont. Laat een beschadigd snoer vervangen door een gekwalificeerde servicedienst.

- Zorg er bij gebruik van een verlengsnoer voor dat dit volledig uitgerold wordt.

- Gebruik uitsluitend een goedgekeurd verlengsnoer.

• Voorkom struikelen over het (verleng)snoer.

- Zorg ervoor dat het apparaat en het snoer niet in aanraking komen met hittebronnen, zoals een hete kookplaat of open vuur.

- Zorg ervoor dat de schakelaar, het snoer en de stekker niet in aanraking komen met water.

VEILIGHEIDSVOORSCHRIFTEN - Tijdens het gebruik

• Gebruik het apparaat nooit buitenshuis.
• Gebruik het apparaat nooit in vochtige ruimten.
• Monteer de ventilator op minimaal 2,3 m hoogte.
• Zorg ervoor dat uw handen droog zijn als u het apparaat aanraakt.
• Voorkom dat u of andere objecten door draaiende ventilatorbladen geraakt kunnen worden.
• Schakel het apparaat uit als u tijdens het gebruik storingen ondervindt of het apparaat gaat reinigen.
• Dompel het apparaat nooit onder in water of een andere vloeistof.

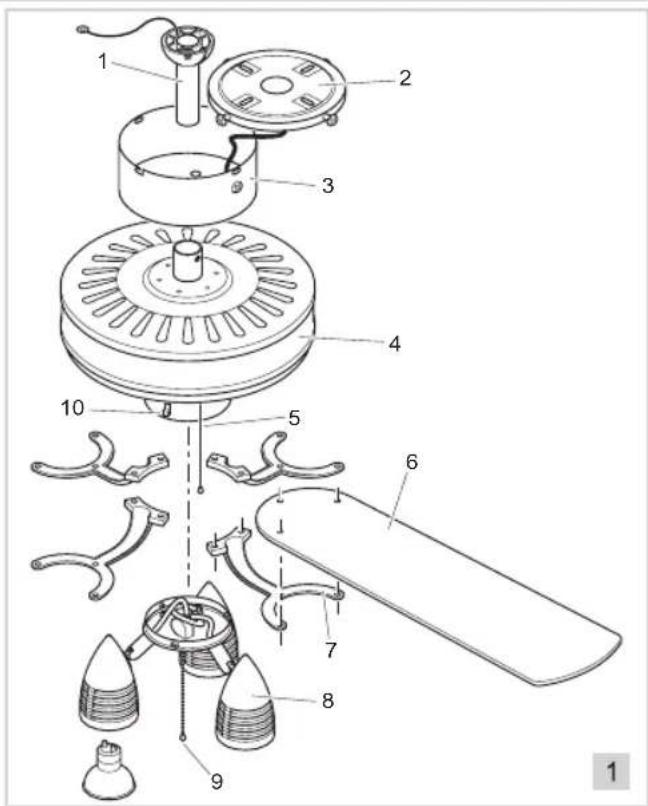

WERKING - Algemeen

Het apparaat is alleen bedoeld voor huishoudelijke doeleinden, niet voor professioneel gebruik.

1. Afstandsbuis
2. Bevestigingsplaat
3. Beschermkap
4. Motorhuis
5. Schakelaar toerenregeling
6. Ventilatorbladen
7. Montagebeugel
8. Armatuur met 3 halogeenlampen
9. Aan/uit-schakelaar verlichting
10. Zomer/winter-schakelaar

WERKING - Vóór het eerste gebruik

Haal de ventilator uit de verpakking.

MONTAGE - Onderdelenlijst

Afbeelding		Onderdelen	Aantal

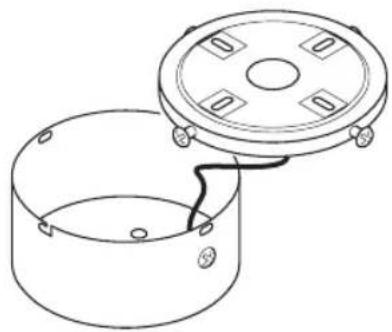

		Beschermkap met bevestigingsplaat	1
		Afstandsbuis 1	1

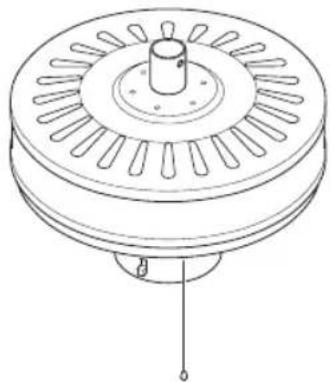

		Motorhuis	1
		Ventilatorbladen	4
		Montagebeugels 4

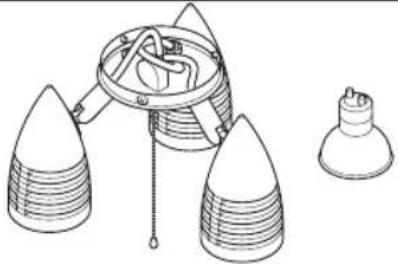

		Armatuur met3 halogeenlampen	1
		Balanceerklemmetje2 balanceergewichtjes	1 + 2
		Borgpen metveerklipje	1 + 1
		Kort M4 boutje met veerringetje	3 + 3
		Middellang M5boutje metveerringetje	8 + 8
		Lang M5 boutjemet karton ringetje	12 + 12
		Schroef metonderlegring	2 + 2

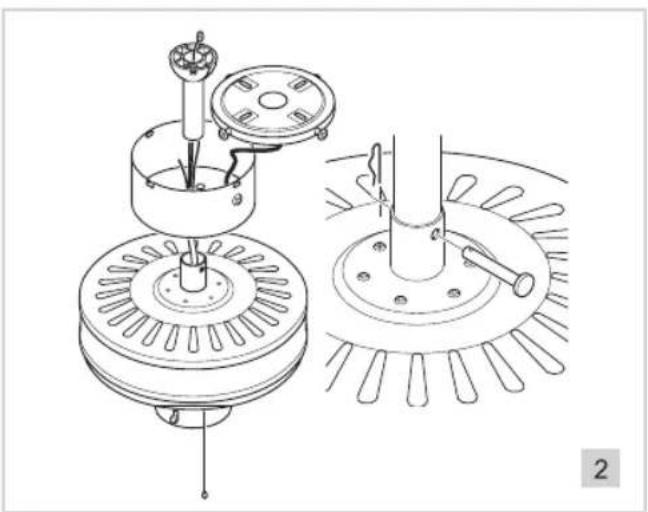

MONTAGE - Montage met afstandsbuis

Indien u de plafondventilator met een afstandbuis wilt gebruiken, volg dan onderstaande stappen. Ga anders verder bij 'Montage zonder afstandsbuis'. Neem de volgende onderdelen uit de verpakking:

• Beschermkap met bevestigingsplaat
• Afstandsbuis

• Motorhuis
  • Borgpen met veerklipje.

• Neem de afstandsbuis en steek deze met het metalen deel door de beschermkap.

• Steek de 4 aansluitdraden die uit het motorhuis komen in de onderzijde van de afstandsbuis.
• Trek de draden uit het metalen uiteinde van de afstandsbuis.
• Steek het metalen uiteinde van de afstandsbuis in de bevestiging van het motorhuis. Zorg ervoor dat de gaten in de afstandsbuis overeen komen met de gaten in de bevestiging van het motorhuis.

• Bevestig de afstandsbuis met het motorhuis:

• Steek de borgpen geheel door de bevestiging van het motorhuis.
  • Borg de borgpen door het monteren van het veerklipje.

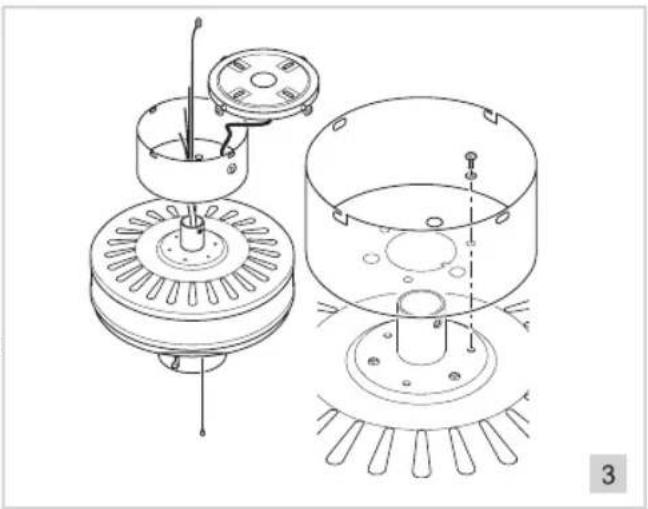

MONTAGE - Montage zonder afstandsbuis

Indien u de plafondventilator zonder een afstandbuis wilt gebruiken, volg dan onderstaande stappen. Neem de volgende onderdelen uit de verpakking:

• Beschermkap met bevestigingsplaat

• Motorhuis
  • 3 korte M4-boutjes en 3 veerringetjes

• Neem een kort M4-boutje en steek een veerringetje over de schroefdraad.

• Herhaal dit voor de resterende 2 boutjes.
• Steek de vier aansluitdraden die uit het motorhuis komen door de bovenzijde van de beschermkap.
• Draai de beschermkap zodanig dat de grote gaten over de drie boutkopjes op het motorhuis vallen.
• Bevestig de beschermkap met drie boutjes met veerringen. Draai de boutjes goed vast aan.

Neem de volgende onderdelen uit de verpakking:

• Ventilatorbladen
  • Montagebeugels
  • 12 middellange M5-boutjes en 12 kartonnen ringetjes
  • 8 lange M5-boutjes en 8 onderlegringetjes
  • 4 papieren pakkingen

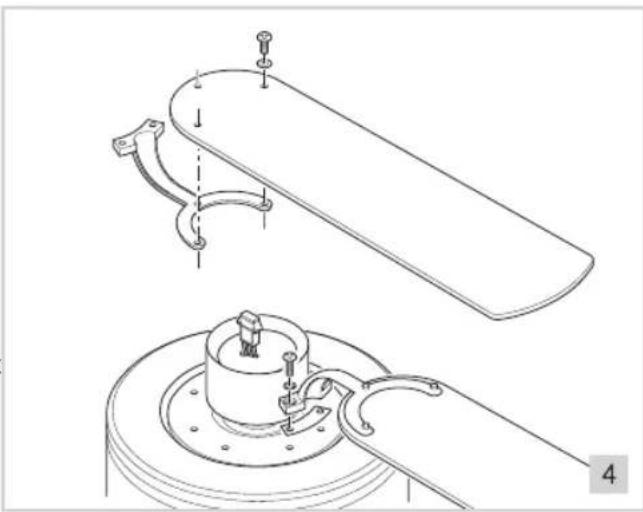

• Neem een middellang M5-boutje en steek een groen kartonnen veerringetje over de schroefdraad.

• Herhaal dit voor de resterende elf boutjes.

• Bepaal welke zijde van het ventilatorblad van onderaf te zien is.

• Houd het ventilatorblad met de zijde die vanaf de onderkant te zien moet zijn tegen de platte zijde van een montagebeugel. Zorg dat de gaten in het ventilatorblad uitgelijnd zijn met de gaten in de montagebeugel.

• Steek een boutje met kartonnen ringetje door het gaatje in het ventilatorblad
• Draai de drie boutjes goed aan.
• Herhaal dit voor de resterende drie ventilatorbladen.
• Neem een lang M5-boutje en steek een veerringetje over de schroefdraad.
• Steek een papieren pakking over de schroefdraad en draai het boutje vast op het motorhuis.
• Herhaal dit voor het tweede boutje.
• Schroef de resterende drie ventilatorbladen vast.

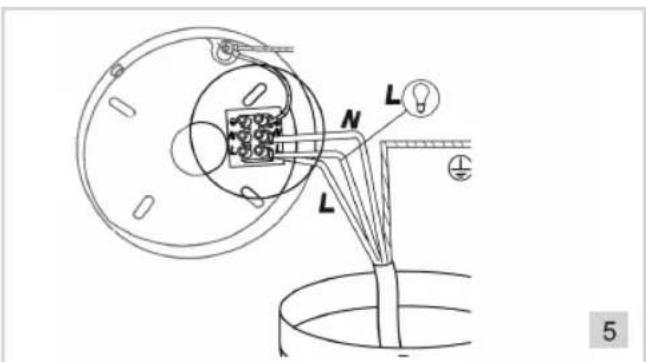

MONTAGE - Elektrische aansluiting motorhuis

1. Sluit de elektrische bedrading uit het motorhuis op het kroonsteentje in de bevestigingsplaat. Let hierbij op de volgende codering:

Kleur elektriciteitsdraad	Aansluiten op
Bruin L
Blauw	N
Zwart	L

1. Bevestig het oogje van de groen/gele aardedraad aan de bevestigingsplaat.

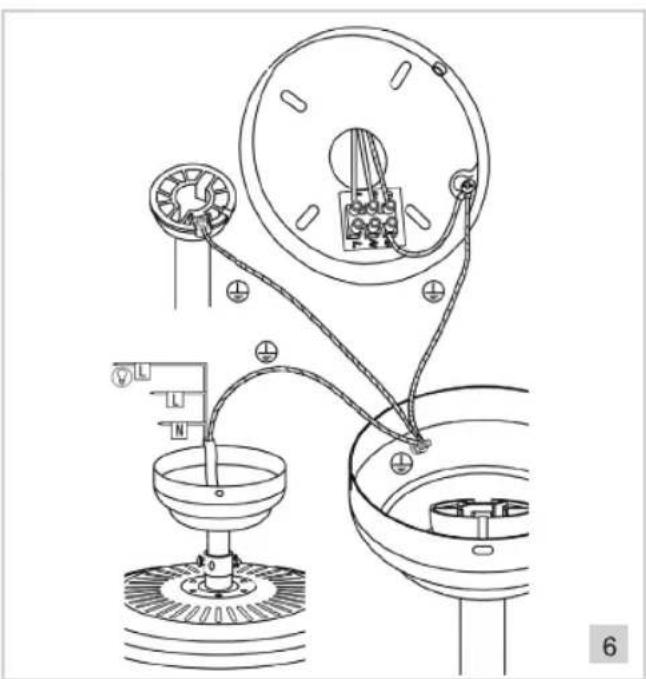

MONTAGE - Elektrische aansluiting aan het lichtnet

Neem de volgende onderdelen uit de verpakking:

• 2 schroeven met onderlegringen

1. Draai twee tegenoverliggende boutjes uit de rand van de bevestigingsplaat.

Indien een afstandsbuis gebruikt wordt, zorg dan dat het nokje in de beschermkap valt in de sleuf aan de bovenkant van de afstandsbuis.

1. Monteer de bevestigingsplaat aan het plafond. Gebruik hiervoor de twee bevestigingsschroeven en onderlegringen.
2. Hang de ventilator aan het haakje van de bevestigingsplaat. Hierdoor kunt u de ventilator gemakkelijker aansluiten.
3. Sluit de elektrische bedrading uit het plafond aan op het kroonsteentje in de bevestigingsplaat.
4. Bevestig het oogje van de groen/gele aardedraad uit het motorhuis aan de beschermkap.
5. Bevestig het oogje van de groen/gele aardedraad uit de afstandsbuis aan de beschermkap.
6. Bevestig het oogje van de groen/gele

aardedraad uit de beschermkap aan de bevestigingsplaat..Let hierbij op de volgende codering:

Kleur elektriciteitsdraad Aansluiten op
Bruin of zwart L
Blauw N
2 x geel/groen (motorhuis én afstandsbuis)	Aarde Niet altijd aanwezig maar wel aanbevolen!!

1. Haal hierna de ventilator weer van het haakje van de bevestigingsplaat.
2. Bevestig het motorhuis door de 2 sleufgaten in de beschermkap over de 2 boutjes van de bevestigingsplaat te steken. Draai vervolgens de beschermkap een stukje tegen de klok in.

Voorkom dat u of andere objecten door draaiende ventilatorbladen geraakt kunnen worden.

1. Draai de 2 boutjes vast.
2. Steek de twee losgedraaide boutjes door de sleufgaten in de zijkant van de beschermkap en draai de boutjes vast in de bevestigingsplaat.

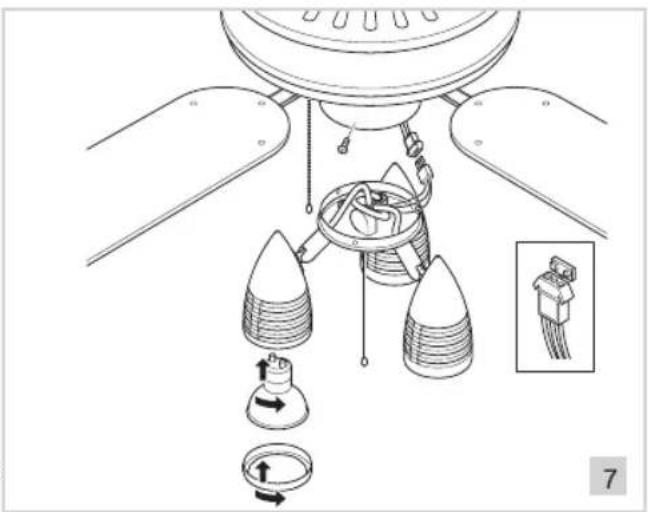

MONTAGE - Montage armatuur met halogeenlampjes

Neem de volgende onderdelen uit de verpakking:

• Armatuur
  • 3 halogeenlampjes

De armatuur wordt aan de onderzijde van de plafondventilator bevestigd.

1. Verwijder de klemring van het halogeenspotje.
2. Plaats het halogeenlampjes in de fitting en draai het lampje een slagje met de klok mee.
3. Plaats de klemring van het halogeenspotje terug.
4. Verwijder het plugje uit de steker van het motorhuis.
5. Draai de 3 boutjes uit de rand van de armatuur.

6. Plaats de armatuur.

7. Verbind de steker van het motorhuis met de steker aan de armatuur.

8. Steek de armatuur in de onderzijde van het motorhuis en bevestig het door de 3 boutjes weer vast te draaien.

Neem de volgende onderdelen uit de verpakking:

• Balanceerklemmetje
• 2 balanceergewichtjes

Tijdens de fabricage zorgen we dat uw plafondventilator beantwoordt aan de hoogst mogelijke kwaliteit. Toch kan de ventilator soms nog uit evenwicht zijn. Dit is meestal te wijten aan onregelmatigheden in de ventilatorbladen of de montagebeugels. Als een onbalans zich voordoet, controleer dan het volgende:

• De bevestigingsplaat moet zo dicht mogelijk tegen het plafond gemonteerd zijn.
• Bij gebruik van de afstandsbuis, moet deze goed vastzitten. Zorg ervoor dat als u iets verandert aan de afstandsbuis, u ook de schroef weer goed vastmaakt.
• De ventilatorbladen moeten stevig aan de montagebeugels bevestigd zijn.
• De montagebeugels moeten stevig aan het motorhuis bevestigd zijn.
• Van onderaf bezien moeten de ventilatorbladen gelijkelijk verdeeld zijn. Corrigeer voorzichtig indien noodzakelijk.

- De uiteinden van de ventilatorbladen moeten op dezelfde hoogte van het plafond zitten. Meet dit door een meetlatje tegen het plafond te plaatsen en de afstand van het plafond tot het uiteinde van het ventilatorblad te bepalen. Doe dit voor alle 4 de ventilatorbladen. Als een hiervan niet op dezelfde hoogte zit, corrigeer dit dan door het blad voorzichtig te buigen.

Als bovenstaande stappen niet de onbalans hebben weggenomen, voer dan onderstaande procedure uit:

1. Zet de ventilator aan op de snelheid waarbij de grootste wiebeling optreedt.
2. Zet de ventilator uit en plaats het balanceerklemmetje halverwege een van de bladen.
3. Zet de ventilator weer aan en controleer of de wiebeling is toe- of afgenomen.
4. Zet de ventilator weer uit en plaats het balanceerklemmetje halverwege een van de andere bladen.
5. Zet de ventilator weer aan en controleer of de wiebeling is toe- of afgenomen.
6. Herhaal dit voor de resterende ventilatorbladen en bepaal bij welk blad de wiebeling het sterks afgenomen.
7. Plaats het balanceerklemmetje terug op dit ventilatorblad zo dicht mogelijk tegen de montagebeugel.
8. Zet de ventilator aan en controleer de wiebeling.
9. Zet de ventilator weer uit en verschuif het balanceerklemmetje naar de buitenzijde van het blad toe. Doe dit totdat de ventilator de kleinste wiebeling vertoond.
10. Verwijder het balanceerklemmetje en plak op deze plaats de twee balanceergewichtjes aan weerszijden van het ventilatorblad.

WERKING - Gebruik

De ventilatorbladen moeten geheel stilstaan voordat u de zomer/winter-schakelaar gebruikt.

1. Stel de gewenste richting van de luchtstroom in. U kunt de ventilatorbladen:

a. met de klok mee laten draaien. Zet de zomer/winter-schakelaar in bovenste positie (winterstand).

b. tegen de klok in laten draaien. Zet de zomer/winter-schakelaar in onderste positie (zomerstand).

1. Stel de ventilator in werking door aan het koordje van de toerenregeling te trekken.

a. 1e positie: de ventilator draait langzaam.
b. 2e positie: de ventilator draait normaal.
c. 3e positie': de ventilator draait snel.

1. Stop de ventilator door nogmaals aan het koordje van de toerenregeling te trekken.

REINIGING EN ONDERHOUD

• Laat voor reiniging of onderhoud de halogeenlampjes afkoelen.
• Reinig de buitenkant van de plafondventilator met een vochtige doek.
• Droog de plafondventilator af met een droge, zachte doek

- Schakel de betreffende elektrische groep uit, voordat u de plafondventilator gaat schoonmaken.

Let er op dat geen vocht in de elektrische aansluitingen dringt.

Gebruik geen agressieve of schurende schoonmaakmiddelen of scherpe voorwerpen (zoals messen of harde borstels) bij het reinigen.

Na verloop van tijd kan er stof blijven zitten op de ventilatorbladen. Verwijder dit met een handveger en/of stofzuiger.

MILIEU

- Werp verpakkingsmateriaal zoals plastic en dozen in de daarvoor bestemde containers.

Dit product aan het eind van de gebruiksduur niet inleveren als normaal huishoudelijk afval, maar bij een inzamelpunt voor hergebruik van elektrische en elektronische apparatuur. Let op het symbool op het product, de gebruiksaanwijzing of de verpakking.

• De materialen kunnen hergebruikt worden zoals aangegeven. Door uw hulp bij hergebruik, de verwerking van de materialen of ander vormen van de benutting van oude apparatuur levert u een belangrijke bijdrage aan de bescherming van ons milieu.
• Informeer bij de gemeente naar het juiste inzamelpunt bij u in de buurt.

GARANTIEBEPALINGEN

De importeur geeft onder de volgende voorwaarden 60 maanden na aankoopdatum garantie op deze apparatuur tegen defecten die zijn ontstaan door fabricage- en/of materiaalfouten.

1. In de genoemde garantieperiode zullen geen kosten worden berekend voor arbeidsloon en materiaal. De onder garantie uitgevoerde reparatie verlengt de garantietermijn niet.
2. Defecte onderdelen of bij remplace (omruiling) de defecte apparaten zelf, worden automatisch eigendom

van de importeur.

1. Elke aanspraak op garantie dient vergezeld te gaan van het aankoopbewijs van de firma.

2. Aanspraken op garantie moeten worden gedaan bij de dealer waar het apparaat is gekocht of bij de importeur.

3. De garantie is uitsluitend geldig voor de eerste koper en niet overdraagbaar.

4. De garantie is niet geldig voor schade die is ontstaan door:

a. ongevallen, verkeerd gebruik, slijtage en/of verwaarlozing;

b. foutieve installatie en/of gebruik op een manier die in strijd is met de geldende wettelijke, technische of veiligheidsnormen;

c. aansluiting op een andere netspanning dan die op het typeplaatje staat vermeld;

d. een ongeautoriseerde wijziging;

e. een reparatie die is uitgevoerd door derden;

f. een onzorgvuldige transportwijze zonder geschikte verpakking respectievelijk bescherming.

1. Op deze garantiebepalingen zal geen aanspraak gemaakt kunnen worden bij:

a. verliezen die zich tijdens het transport voordoen;

b. het verwijderen of wijzigen van het serienummer van het apparaat.

1. Uitgezonderd van garantie zijn snoeren, lampen en glazen onderdelen.

2. De garantie geeft geen enkel recht op vergoeding van eventuele schade, buiten de vervanging respectievelijk reparatie van de defecte onderdelen. De importeur kan nooit aansprakelijk gesteld worden voor eventuele vervolgschade of enigerlei andere consequenties die door of in relatie met de door hem geleverde apparatuur zijn ontstaan.

3. Om aanspraak te maken op garantie kunt u zich wenden tot uw winkelier. Bestron biedt ook de mogelijkheid om het apparaat rechtstreeks ter reparatie aan te bieden aan de Bestron Service Dienst. Stuur echter nooit zomaar iets op. Het pakket kan dan namelijk geweigerd worden en eventuele kosten zijn voor uw rekening. Neem contact op met de Service Dienst en zij zullen u vertellen hoe u het apparaat moet inpakken en verzenden.

4. Het apparaat is niet voor professioneel gebruik geschikt.
