GEBRUIKSAANWIJZING Atlantic Handicare

© 2008 Handicare Alle rechten voorbehouden. De verstrekte informatie mag geenszins worden verveelvoudigd en/of openbaar gemaakt op welke wijze en met welke middelen dan ook (elektronisch of mechanisch), zonder voorafgaande, uitdrukkelijke en schriftelijke toestemming van Handicare. De verstrekte informatie is gebaseerd op algemene gegevens aangaande de ten tijde van verschijnen bekende constructies. Handicare voert een beleid van continue product- verbetering, wijzigingen zijn derhalve voorbehouden. De verstrekte informatie is geldig voor het product in standaard uitvoering. Handicare kan derhalve niet aansprakelijk worden gesteld voor eventuele schade voortvloeiend uit de van de standaard uitvoering afwijkende specificaties van het product. De beschikbare informatie is met alle mogelijke zorg samengesteld, maar Handicare kan niet aansprakelijk worden gesteld voor eventuele fouten in de informatie of voor de gevolgen daarvan. Handicare kan niet aansprakelijk gesteld worden voor schade voortvloeiend uit werkzaamheden die door derden zijn uitgevoerd. De door Handicare gehanteerde gebruiksnamen, handelsnamen, handelsmerken, etc. mogen krachtens de wetgeving inzake de bescherming van handelsmerken niet als vrij worden beschouwd. 2008-01Inhoudsopgave

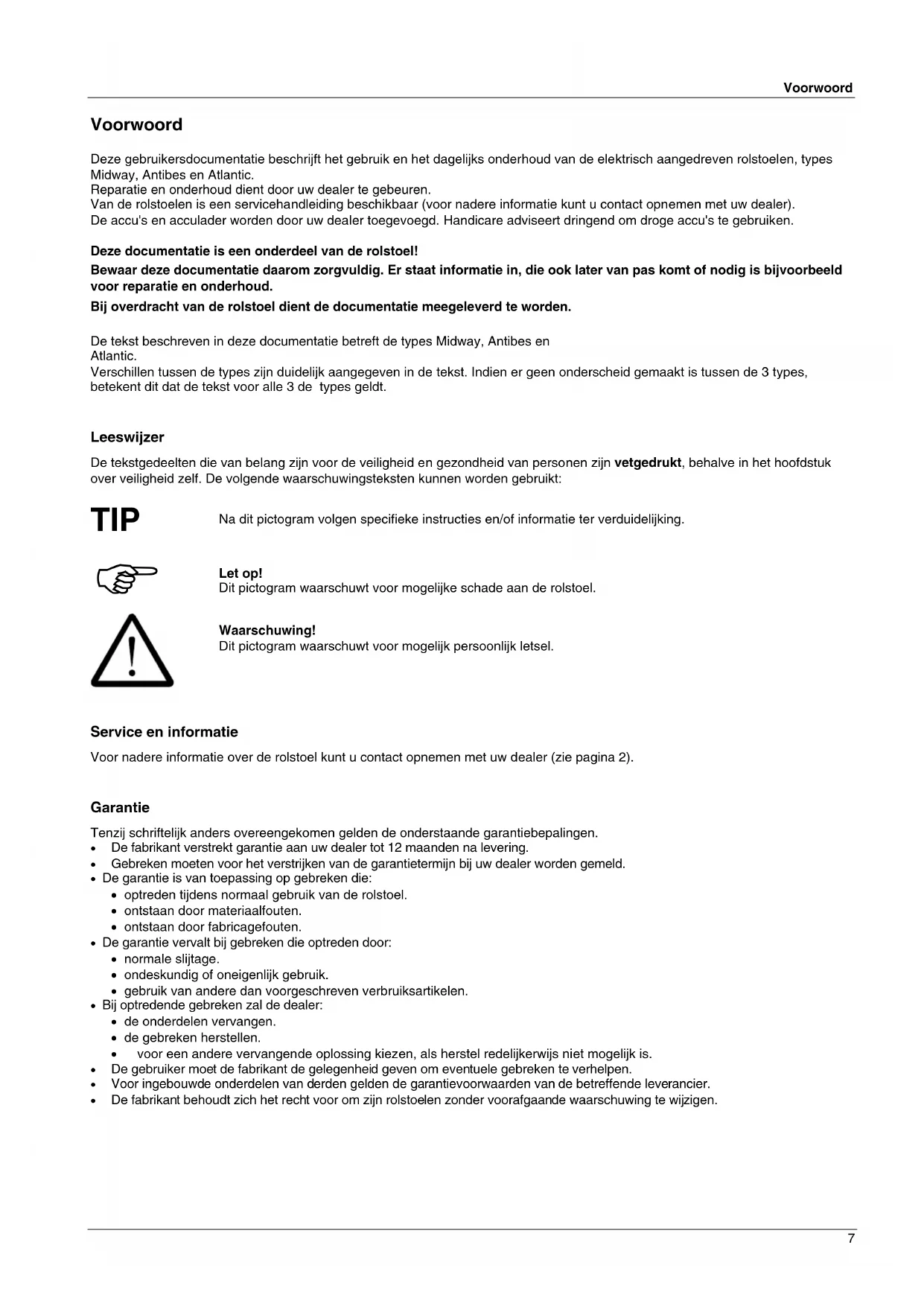

Voorwoord Deze gebruikersdocumentatie beschrijft het gebruik en het dagelijks onderhoud van de elektrisch aangedreven rolstoelen, types Midway, Antibes en Atlantic. Reparatie en onderhoud dient door uw dealer te gebeuren. Van de rolstoelen is een servicehandleiding beschikbaar (voor nadere informatie kunt u contact opnemen met uw dealer). De accu's en acculader worden door uw dealer toegevoegd. Handicare adviseert dringend om droge accu's te gebruiken. Deze documentatie is een onderdeel van de rolstoel! Bewaar deze documentatie daarom zorgvuldig. Er staat informatie in, die ook later van pas komt of nodig is bijvoorbeeld voor reparatie en onderhoud. Bij overdracht van de rolstoel dient de documentatie meegeleverd te worden. De tekst beschreven in deze documentatie betreft de types Midway, Antibes en Atlantic. Verschillen tussen de types zijn duidelijk aangegeven in de tekst. Indien er geen onderscheid gemaakt is tussen de 3 types, betekent dit dat de tekst voor alle 3 de types geldt.

Leeswijzer De tekstgedeelten die van belang zijn voor de veiligheid en gezondheid van personen zijn vetgedrukt, behalve in het hoofdstuk over veiligheid zelf. De volgende waarschuwingsteksten kunnen worden gebruikt: TIP Na dit pictogram volgen specifieke instructies en/of informatie ter verduidelijking.

Let op! Dit pictogram waarschuwt voor mogelijke schade aan de rolstoel.

Waarschuwing! Dit pictogram waarschuwt voor mogelijk persoonlijk letsel.

Service en informatie Voor nadere informatie over de rolstoel kunt u contact opnemen met uw dealer (zie pagina 2).

Garantie Tenzij schriftelijk anders overeengekomen gelden de onderstaande garantiebepalingen.

• De fabrikant verstrekt garantie aan uw dealer tot 12 maanden na levering.

• Gebreken moeten voor het verstrijken van de garantietermijn bij uw dealer worden gemeld.
• De garantie is van toepassing op gebreken die:
• optreden tijdens normaal gebruik van de rolstoel.

• ontstaan door materiaalfouten.

• ontstaan door fabricagefouten.
• De garantie vervalt bij gebreken die optreden door:

• ondeskundig of oneigenlijk gebruik.

• gebruik van andere dan voorgeschreven verbruiksartikelen.
• Bij optredende gebreken zal de dealer:
• de onderdelen vervangen.

• de gebreken herstellen.

• voor een andere vervangende oplossing kiezen, als herstel redelijkerwijs niet mogelijk is.

• De gebruiker moet de fabrikant de gelegenheid geven om eventuele gebreken te verhelpen.

• Voor ingebouwde onderdelen van derden gelden de garantievoorwaarden van de betreffende leverancier.

• De fabrikant behoudt zich het recht voor om zijn rolstoelen zonder voorafgaande waarschuwing te wijzigen.Voorwoord

Aansprakelijkheid De fabrikant is niet aansprakelijk voor onveilige situaties, ongevallen en schades die het gevolg zijn van het negeren van waarschuwingen of voorschriften zoals weergegeven op de rolstoel of in deze documentatie, bijvoorbeeld:

• ondeskundig of onjuist gebruik of onderhoud;

• het gebruik voor andere toepassingen of onder andere omstandigheden dan aangegeven in deze documentatie;

• het gebruik van andere dan voorgeschreven onderdelen;

• reparaties zonder toestemming van de dealer;

• wijzigingen aan de rolstoel. Hieronder vallen:

• wijzigingen in de besturing;

• lassen, mechanische bewerkingen e.d.;

• uitbreidingen aan de rolstoel of de besturing.

• wijzigingen die de stabiliteit van de rolstoel negatief beïnvloeden, zoals bijvoorbeeld de opbouw van beademingsapparatuur, opbouw zitelementen van derden, opbouw op maat gemaakte zitelementen. De fabrikant is ook niet aansprakelijk voor gevolgschade door storingen of gebreken aan de rolstoel (bijvoorbeeld schade aan producten, bedrijfsonderbreking, vertragingen etc.).

CE-verklaring Het product voldoet aan de bepalingen van de richtlijn voor Medische Hulpmiddelen en is aldus voorzien van CE-markering.Inleiding

1.1 Doel en functie van de rolstoel

De elektrisch aangedreven rolstoelen zijn een mobiliteitshulpmiddel voor mensen die niet of moeizaam kunnen lopen. De rolstoelen hebben voorwielaandrijving en de maximale helling die bergafwaarts genomen kan worden is voor de Midway 8 º ( 13,7 %), voor de Antibes 9º (15,4 %) en voor de Atlantic 7 º (12 %). Het maximum bereik van de types Midway en Antibes, onder ideale omstandigheden, is *40 km. Voor de Atlantic is het bereik *25 km. In werkelijkheid kan dit lager zijn, afhankelijk van weersomstandigheden, de leeftijd van de accu's, lichaamsgewicht en of er veel heuvels en hellingen beklommen worden. De maximale snelheid van de rolstoelen bedraagt voor de Midway 10 km/ uur en voor de Antibes en de Atlantic 7 respectievelijk 9 km/ uur. Gebruiksgebied: Midway Antibes Atlantic Clusterindeling (KBOH) EBI EAI n.v.t. Klassenindeling (EN 12184(1999)) B A B Clusterdefinities volgens KBOH:

• Elektrisch binnen/buiten instelbaar (EBI): Elektrische rolstoel bedoeld voor gebruik binnen/buiten en uitgevoerd met joystickbesturing. De rugleuninghoek is in- of verstelbaar. De armleuning en de beensteun zijn instelbaar. De armleuningen en de beensteunen kunnen door de begeleider worden weggenomen voor een transfer. Zowel verkleinbaar als niet verkleinbaar komt voor.

• Elektrisch buiten instelbaar (ECI): Elektrische rolstoel bedoeld voor gebruik buiten over langere afstand en uitgevoerd met joystick besturing. De rugleuninghoek is in- of verstelbaar. De armleuning en de beensteun zijn instelbaar. De armleuningen en de beensteunen kunnen door de begeleider worden weggenomen voor een transfer. Zowel verkleinbaar als niet verkleinbaar komt voor.

• Elektrisch binnen instelbaar (EAI): Elektrische rolstoel voor gebruik binnen en uitgevoerd met joystickbesturing. De rugleuning is in- of verstelbaar. De armleuning en de beensteun zijn instelbaar. De armleuningen en de beensteunen kunnen door de begeleider worden weggenomen voor een transfer. Zowel verkleinbaar als niet verkleinbaar komt voor. Klassenindeling volgens EN 12184 (1999):

• Klasse A: Compacte, manoeuvreerbare rolstoelen, die niet specifiek bedoeld zijn om hindernissen te nemen die buitenshuis voorkomen.

• Klasse B: Rolstoelen die voldoende compact en manoeuvreerbaar zijn voor binnenshuis en in staat zijn om hindernissen te nemen die buitenshuis voorkomen.

• Klasse C: De rolstoelen zijn meestal wat groter in afmeting, ze zijn niet specifiek bedoeld voor gebruik binnenshuis, maar zijn bestemd voor het afleggen van grotere afstanden en zijn geschikt voor gebruik buitenshuis.

1.2 Uitvoeringen en toebehoren

Standaardrolstoel en toebehoren De standaarduitvoering bestaat uit:

• (aangedreven) voorwielen, achterwielen

• aandrijving en rij- elektronica

• twee accu's (door uw dealer geleverd)

• bedieningspaneel met joystick

• acrylaat zijschilden De volgende, los bijgeleverde (onder)delen of gereedschappen behoren tot elke rolstoel. Controleer of alles aanwezig is.

• deze gebruikersdocumentatie

• acculader met gebruikersdocumentatie (door uw dealer geleverd)

• reservelampjes Opties De volgende accessoires zijn leverbaar:

Speciale uitvoeringen:

• elektrische hoog/laag verstelling (geldt niet voor de Atlantic) Raadpleeg uw dealer voor de overige aanpassingen die mogelijk zijn, zoals bijvoorbeeld besturingsopties of zitaanpassingen. Gereedschappen Voor het in- en verstellen van uw rolstoel heeft u de volgende gereedschappen nodig:

• kruiskop schroevendraaierVeiligheid

Deze rolstoel is zodanig ontworpen en gebouwd dat hij veilig gebruikt en onderhouden kan worden. Dit geldt voor de toepassing, de omstandigheden en de voorschriften zoals in deze documentatie beschreven. Het lezen van deze documentatie en het opvolgen van de instructies zijn dus noodzakelijk voor iedereen die deze rolstoel gebruikt. De eenvoudige onderhoudswerkzaamheden die vermeld zijn bij de bedieningsvoorschriften kunnen door de gebruiker zelf uitgevoerd worden. Werkzaamheden die niet in de bedieningsvoorschriften omschreven staan, mogen alleen uitgevoerd worden door uw dealer.

2.2 Veiligheidsregels

• Alleen personen, die de bedieningsvoorschriften gelezen en begrepen hebben, mogen de rolstoel bedienen.

• De rolstoel is geen speelgoed: laat kinderen er niet mee spelen.

• Schakel nooit de motor uit onder het rijden.

• Neem geen hellingen groter dan 7 º, zie "Fout! Verwijzingsbron niet gevonden." Fout! Bladwijzer niet gedefinieerd..

• Rijd nooit schuin een helling op of af.

• Ontgrendel de motor nooit op een helling.

• Rijd geen hoge stoepranden op of af. Voor de Midway geldt: niet hoger dan 8 cm. Voor de Antibes en de Atlantic geldt: niet hoger dan 5 cm.

• Neem stoepranden altijd haaks, dus niet met één voorwiel op de stoep en één voorwiel op straat.

• Matig uw snelheid in bochten.

• Zorg dat uw verlichting in orde is.

• Schakel de verlichting altijd in bij schemering of in het donker.

• Houd u op de openbare weg aan de regels van de wegenverkeerswet.

• Zorg voor de juiste bandenspanning (zie "Verdere specificaties" op pagina 32, of de sticker op uw rolstoel).

• Voorgeschreven is om geen natte accu's te gebruiken. Bij gebruik van natte accu's kunnen zuren en dampen vrijkomen.

• Veiligheidsvoorzieningen mogen niet verwijderd of buiten werking gesteld worden.

• Zorg voor voldoende onderhoud zodat de veiligheid gewaarborgd blijft.

• Gebruik de rolstoel niet indien veiligheidsvoorzieningen beschadigd zijn of niet goed werken. Zorg dat de rolstoel gerepareerd wordt.

• Neem hindernissen in neutrale zitpositie (dus bij elektrisch verstelbare rolstoelen met de zithoogte in de laagste stand en de beunsteunen en rugleuning zoveel mogelijk verticaal).

• Houd op voetpaden veilige afstand tot voetgangers en houd rekening met onverwachte bewegingen van kinderen.

• Schakel in drukke voetgangersgebieden over op een lagere snelheid.

• Voorkom overbelasting van uw rolstoel door extreme situaties te vermijden (zoals bijvoorbeeld langdurig met maximale snelheid een steile helling op rijden).

• Als het koud is, is de accucapaciteit van uw rolstoel lager; houd hier rekening mee bij het plannen van uw rit. Let bij vorst op de accu- indicator!

• De rolstoel is ontworpen om buiten te rijden en is dan ook bestand tegen regen en stof. Bij extreme omstandigheden kunnen er echter vocht of vuil doordringen. Vermijd daarom het langdurig rijden in zware regen, rijden door diepe plassen, modder, hoog gras, sneeuw en dergelijke.

• Het rijden door los zand kost veel energie: houd de accu- indicator in de gaten en let op voor overbelasting.

• Pas uw snelheid aan als u binnen rijdt.

• Schakel de rolstoel uit als u wat langer stilstaat: dit voorkomt dat er kleding van u of van andere personen achter blijft haken waardoor de rolstoel onbedoeld zou kunnen gaan bewegen.

• Maak bij vervoer in een taxi gebruik van de taxivergrendelingsset en de veiligheidsgordel van de taxi.

• Het rijgedrag van de rolstoel kan beïnvloed worden door elektromagnetische velden zoals veroorzaakt door draagbare telefoons en andere zendapparatuur. Schakel uw rolstoel daarom uit als u dergelijke apparaten gebruikt.

• Uw rolstoel kan elektromagnetische velden verstoren, bijvoorbeeld die van alarminstallaties van winkels.

2.3 Niet toegestaan gebruik

De aandacht wordt gevestigd op de volgende toepassingen waarvoor de rolstoel niet geschikt is:

• Het zonder gebruik te maken van de taxivergrendelingsset vervoeren in een taxibus waarbij de gebruiker in de rolstoel zit.

• Vervoer van meerdere personen.

• Het verplaatsen van andere voertuigen (bijvoorbeeld het trekken van een aanhanger).Bedieningsvoorschriften

3 Bedieningsvoorschriften Voordat tot bediening van de rolstoel wordt overgegaan moet de informatie uit het hoofdstuk "Veiligheid" bekend zijn. Werkzaamheden die niet in dit hoofdstuk vermeld staan, mogen alleen door uw dealer uitgevoerd worden.

3.1 Opbouw van de rolstoelen

Op Figuur 1 is de Midway afgebeeld. De opbouw van de Antibes en de Atlantic is gelijk aan de opbouw van de Midway.

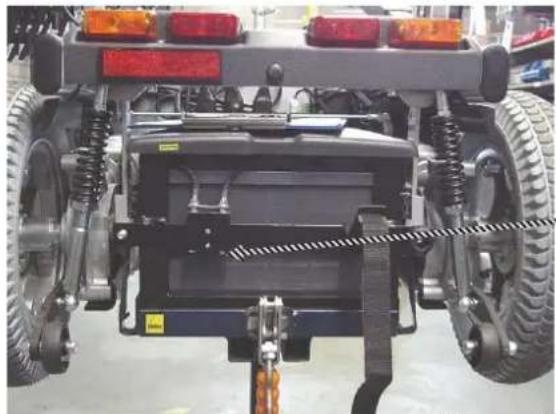

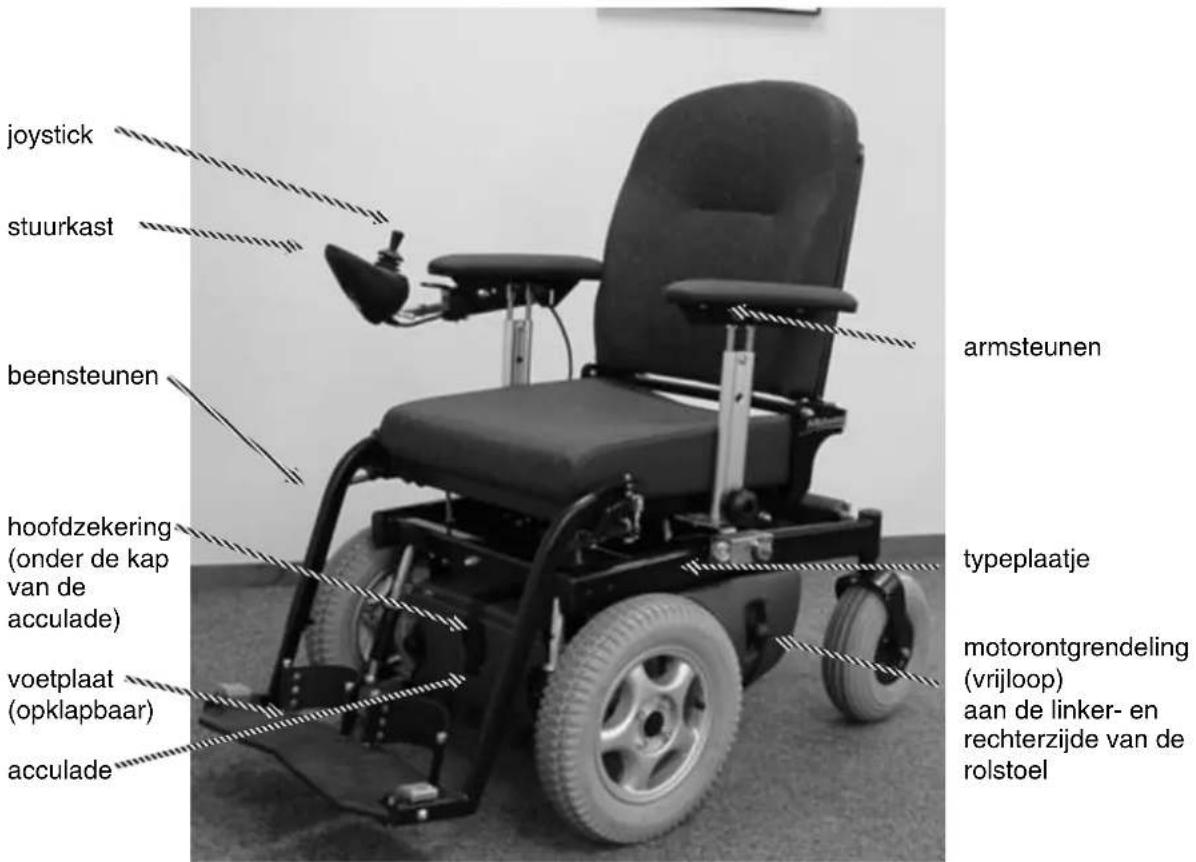

hoofdzekering (onder de kap van de acculade) voetplaat (opklapbaar) acculade

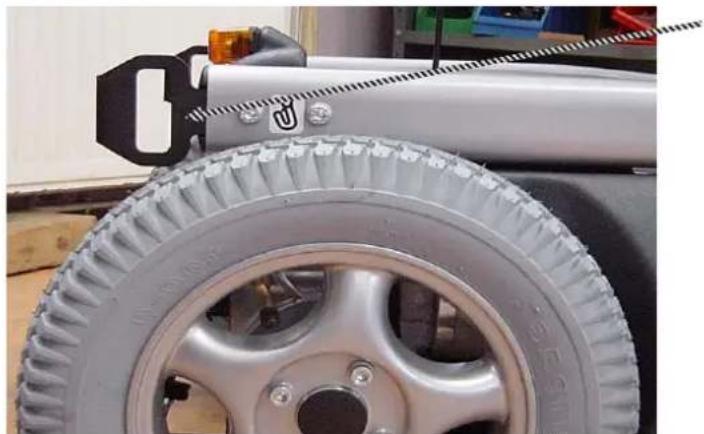

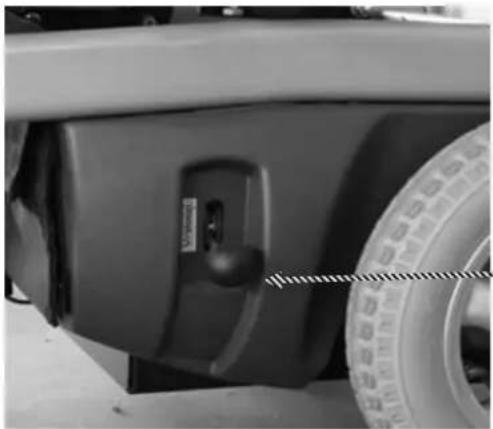

motorontgrendeling (vrijloop) aan de linker- en rechterzijde van de rolstoel

3.2 Afstellen van de rolstoel

De meeste instellingen hoeven slechts eenmalig ingesteld te worden, bijvoorbeeld door uw dealer. Het elektrisch verstelbare zitsysteem (optioneel) en de comfort beensteunen (optioneel) kunnen uiteraard door uzelf versteld worden.

scharnierplaat Figuur 2

De rolstoel staat standaard in de middelste stand ingesteld. Ga als volgt te werk indien een zithoogte hoger of lager dan deze stand gewenst is (zie Figuur 2 hierboven; werkwijze is voor de 3 types gelijk):

1. Verwijder de zitting uit het zitframe.Bedieningsvoorschriften

2. Verwijder de bout aan de voorkant van de scharnierplaat (zowel links als rechts).

3. Draai de achterste bout los (zowel links als rechts), maar verwijder deze nog niet.

4. Kantel de scharnierplaat in de gewenste stand en plaats de voorste bout in de gaten (zowel links als rechts), maar draai ze nog niet vast.

5. Verwijder de achterbout (zowel links als rechts).

6. Kantel de scharnierplaat in de gewenste stand en plaats de achterste bout in de gaten (zowel links als rechts).

7. Draai alle bouten goed vast en zorg dat de opvulringen tussen scharnierplaat en hoofdframe op hun plaats zitten.

8. Stel de gewenste kantelhoek opnieuw in (zie Kantelhoek

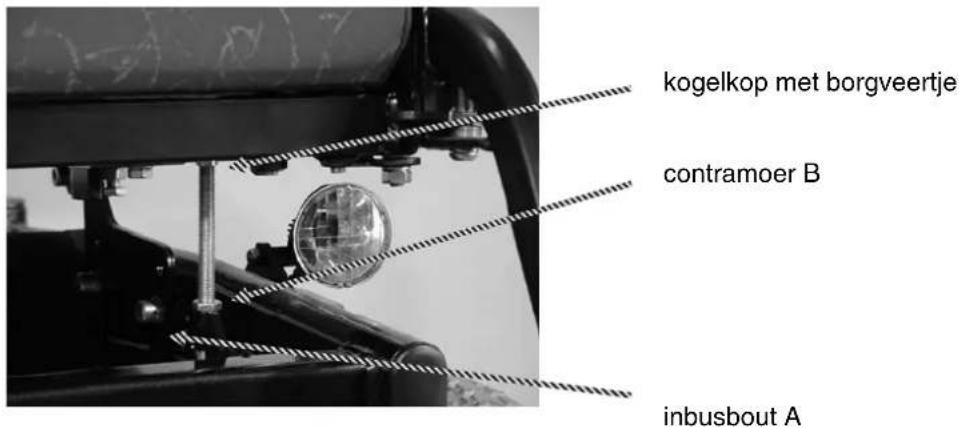

kogelkop met borgveertje

1. Draai de inbusbout A (zie Figuur 3 hierboven) enkele slagen los (zowel links als rechts).

2. Draai contramoer B los (zowel links als rechts).

3. Verwijder het borgveertje van de linker kogelkop.

4. Klik de linker kogelkop los.

5. Draai tot de gewenste lengte is bereikt.

6. Verwijder het borgveertje van de rechter kogelkop.

7. Klik de rechter kogelkop los en de linker kogelkop vast.

8. Draai tot de gewenste lengte is bereikt.

9. Klik de rechter kogelkop terug.

10. Plaats de beide borgveertjes terug.

Zitdiepte (traploos instelbaar)

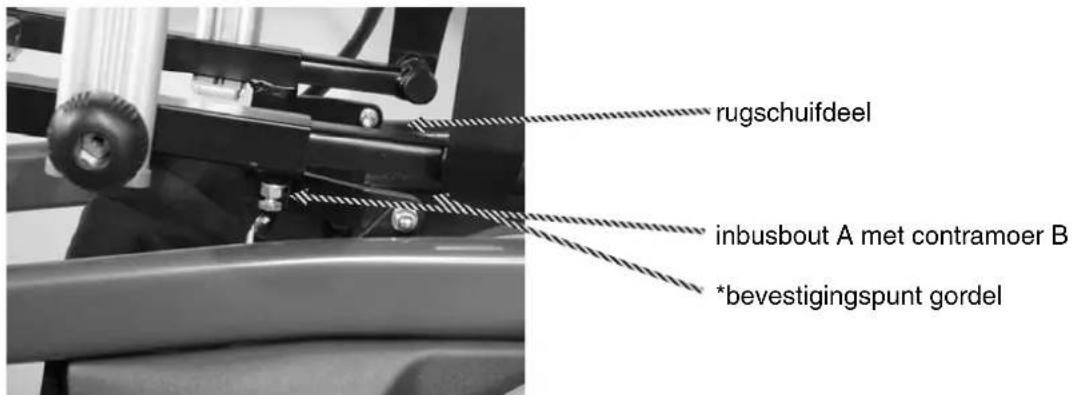

inbusbout A met contramoer B *bevestigingspunt gordel

1. Draai de contramoer B aan beide zijden een halve slag los, zie Figuur 4 hierboven.

2. Draai de 2 bouten A (aan beide zijden) een slag los

3. Verplaats het rugschuifdeel in de gewenste stand

1. Draai bout A los (zowel links als rechts), zie Figuur 5 hierboven.

2. Schuif de armsteun in de gewenste stand (zowel links als rechts).

3. Draai bout A weer vast (zowel links als rechts).

Hoek van de rugleuning instellen: (traploos van 90 - 130 graden)

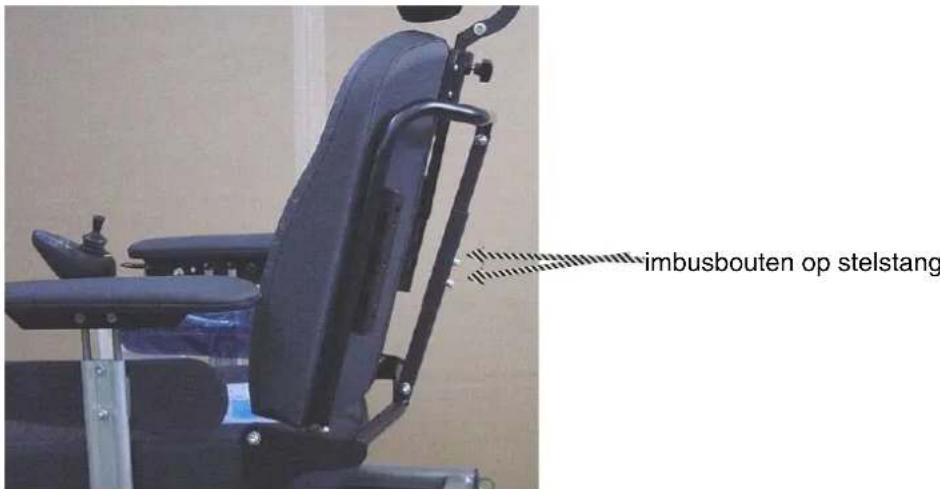

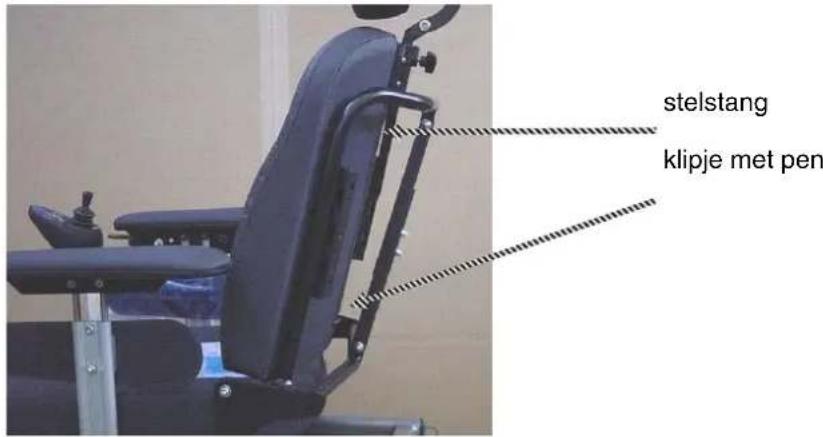

1. Draai de 2 imbusbouten op de stelstang los, zie Figuur 6 hierboven.

Beensteun ophanging instellen (niet bij Atlantic)

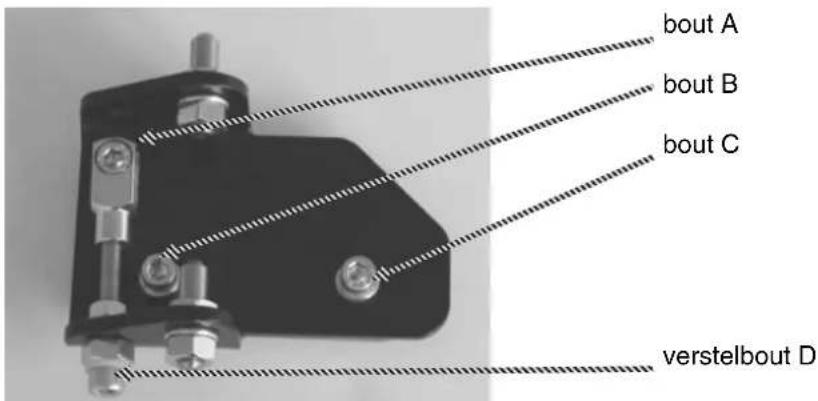

1. Draai de bouten A, B en C een halve slag los

2. Draai vervolgens met de verstelbout D de beensteunophanging naar de gewenste hoekBedieningsvoorschriften

3. Draai vervolgens de bouten A, B en C weer goed vast om de gewenste instelling te fixeren.

stelboutjes C (2 stuks)

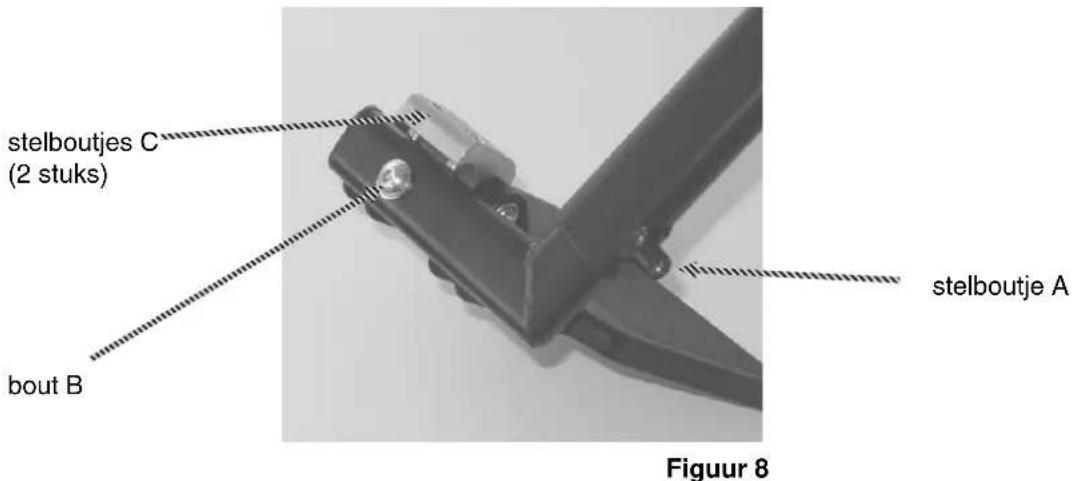

1. Draai stelboutje A met inbussleutel nummer 4 los (zie Figuur 8 hierboven).

2. Stel de gewenste onderbeenlengte in.

3. Draai het stelboutje weer vast.

1. Draai bout B los, maar verwijder hem niet (zie Figuur 8 hierboven).

2. Stel met behulp van de twee stelboutjes C (zie Figuur 8 hierboven) de gewenste hoek in.

1. Draai bout A los, zie Figuur 9 hierboven.

2. Stel de gewenste hoogte in.

1. Draai bout A los, zie Figuur 9 hierboven.

2. Draai de twee bouten B los.

3. Verplaats de armlegger in de gewenste hoek.

Armsteundiepte traploos instelbaar

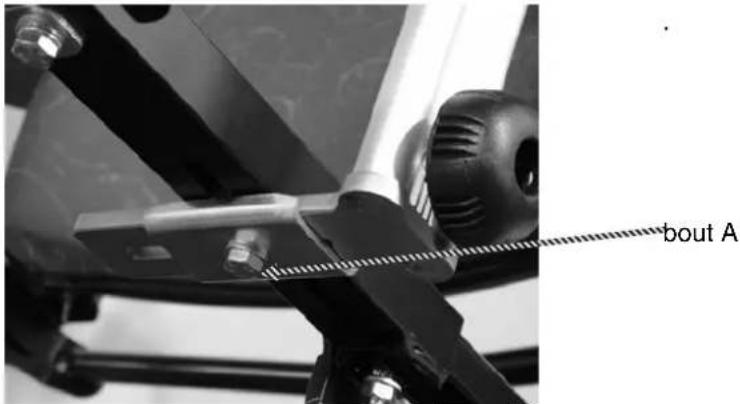

1. Draai bout A (indien gewenst zowel links als rechts) een slag los, zieFiguur 10 hierboven.

2. Verplaats de betreffende armsteun(en) naar de gewenste stand.

De stuurkasthouder is zowel rechts als links te gebruiken. Diepte- instelling (traploos)

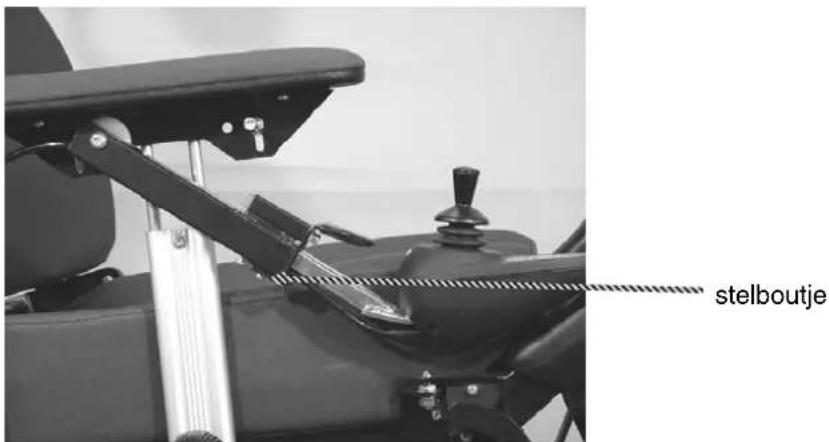

1. Draai het stelboutje los met inbussleutel 4, zie Figuur 11 hierboven.

2. Schuif de stuurkast in de gewenste stand.

3. Draai het stelboutje weer vast.

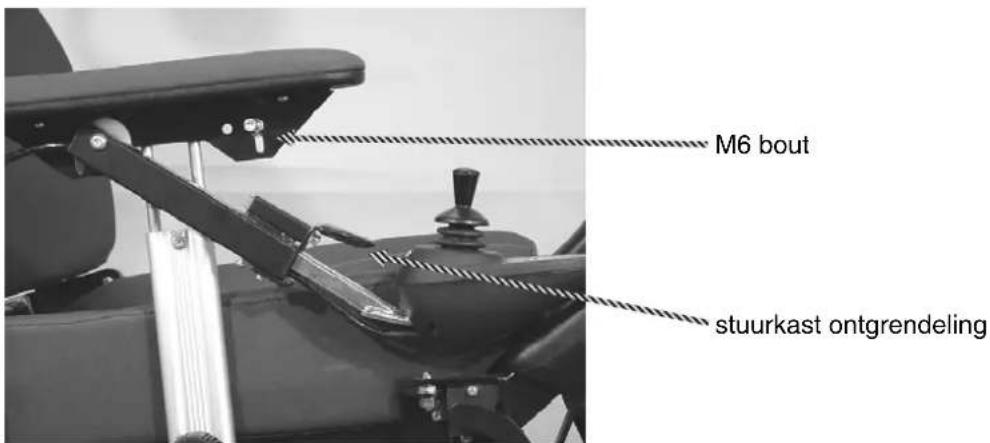

Hoogte- instelling De stuurkast kent een rij- stand en een lage stand (handig als u met uw rolstoel aan een tafel wilt gaan zitten): in de rijstand is de stuurkast vergrendeld. De hoogte van de rij- stand is als volgt instelbaar:

1. Zet de stuurkast in de lage stand, zie Figuur 12 op pagina 16.

2. Draai het M6 boutje los, zie Figuur 12 op pagina 16.

3. Verplaats de pen naar de gewenste stand.

4. Draai de bout weer vast.

3.2.5 Hoofdsteun (optioneel)

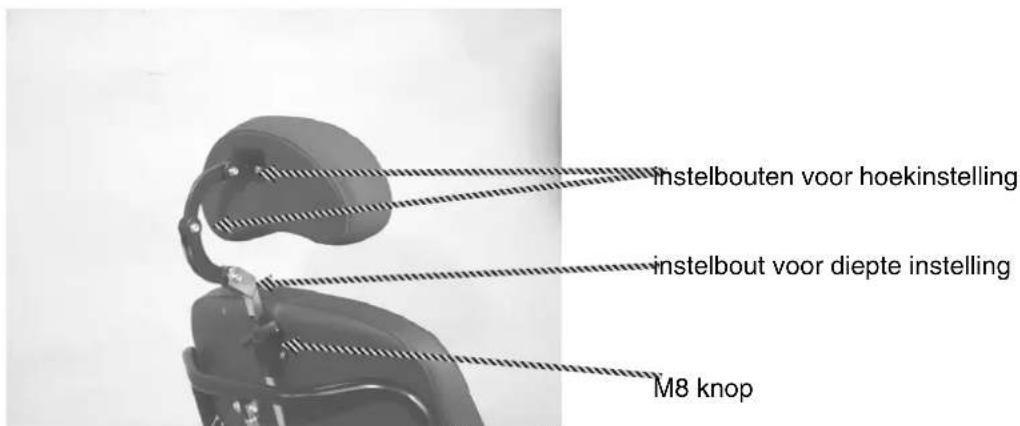

instelbouten voor hoekinstelling

instelbout voor diepte instelling

2. Verschuif de hoofdsteun naar de gewenste hoogte.

3. Draai de knop weer vast.

(Als accessoire is er ook een hoogte aanslag leverbaar) Hoek- instelling

1. Draai de M6 bouten los met inbussleutel 5, zie Figuur 13 hierboven

2. Draai de hoofdsteun in de gewenste stand.

1. Draai de twee M6 bouten met inbussleutel 5 los, zie Figuur 13 hierboven.

2. Verdraai de hoofdsteunhouder ten opzichte van het rugframe in de gewenste stand.

Veervoorspanning instellen:

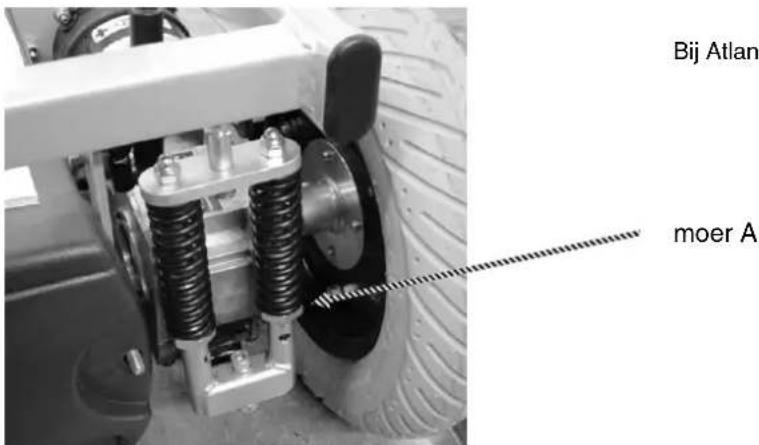

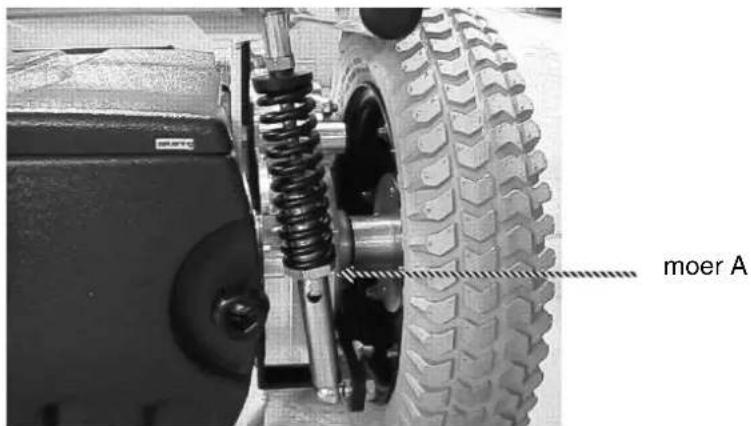

De veervoorspanning kan verhoogd of verlaagd worden door moer A te verdraaien (zie Figuur 14 hierboven).Bedieningsvoorschriften

Bij Atlantic is veren pakket dubbel uitgevoerd:

Als uw rolstoel elektrisch verstelbaar is, kunnen er, afhankelijk van welke uitvoering rolstoel u heeft, een of meer van de volgende onderdelen elektrisch versteld worden:

• zithoogte Elektrisch verstellen gebeurt met de knop op de stuurkast en de joystick: 1. Selecteer het onderdeel dat u wilt verstellen door de knop op de stuurkast in te drukken die bij dat onderdeel hoort. Het lampje bij dat onderdeel toont dat het onderdeel geselecteerd is, zie figuur 19: De volgende onderdelen kunnen versteld worden: indicator 1 beide beensteunen tegelijk indicator 2 linkerbeensteun indicator 3 rechterbeensteun indicator 4 rughoek indicator 5 kanteling indicator 6 hoog/laag 2. Kies de gewenste stand van het onderdeel door de joystick van u af te bewegen (onderdeel gaat omlaag resp. voorwaarts) of naar u toe te bewegen (onderdeel gaat omhoog resp. achterwaarts).

3.2.8 Comfort beensteunen (optioneel)

De comfort beensteun De comfort beensteun heeft een scharnierpunt ter hoogte van de knie en kan met behulp van de aanwezige gasveer versteld worden.

1. Duw hendel A naar voren zodat de gasveer ontgrendeld wordt.

De elektrische comfort beensteun Zie "Elektrisch verstelbaar zitsysteem (optioneel)" hierboven voor de wijze van verstellen.

3.2.9 Uitnemen van beensteun armsteun, of hoofdsteun

Wegzwenken en uitnemen beensteunen:

1. Ontgrendel de beensteun door hendel A naar binnen te duwen (zie Figuur 15 op pagina 18).

2. Draai de beensteun weg.

3. Neem, indien gewenst, de beensteun uit door de beensteun omhoog te tillen.

Uitnemen van de armsteun:

• Draai knop A los, zie Figuur 16 hierboven.

• Neem de armsteun uit de geleider Uitnemen hoofdsteun: Voor het uitnemen van de hoofdsteun, zie "Hoofdsteun (optioneel)" op pagina 17.

3.2.10 Bevestiging gordel (optioneel)

Als u voor een gordel gekozen heeft, kan deze bevestigd worden met de achterste inbusbout, zie figuur 4 op pagina 13.

Waarschuwing! Een eventuele gordel die bevestigd is aan de rolstoel zelf is slechts een houdingsgordel. Deze is niet geschikt als autogordel.

3.2.11 Wijzigen van besturingsprogramma

De rolstoel is voorzien van een programmeerbare besturing. U kunt niet zelf de instellingen van het programma wijzigen. Daarvoor is een programmeerkastje nodig. Alleen uw dealer kan bepaalde instellingen naar uw wensen aanpassen.

Waarschuwing! Het wijzigen van instellingen kan invloed hebben op de veiligheid en de prestaties. Laat de dealer u hierover voorlichten.

Voordat u plaatsneemt in de rolstoel:

• Controleer of de rolstoel uitgeschakeld is.

• Controleer of de rolstoel niet in de vrijloopstand staat.

• Controleer of de bandenspanning goed is. Klap de voetplaten op en/ of draai de beunsteunen weg en neem plaats in de rolstoel.

3.3.2 Inschakelen van de Midway en de Atlantic

Het inschakelen van de Midway, en de Atlantic gebeurt op dezelfde manier.

• Schakel de rolstoel in door op de aan/ uit knop te drukken.

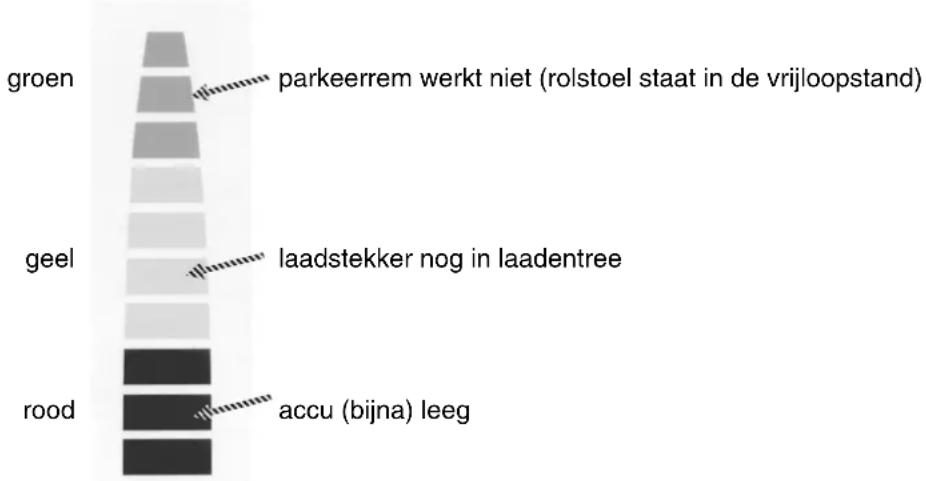

• Controleer via de accu- indicator of de accu's voldoende geladen zijn voor de geplande rit.

• Controleer of de verlichting werkt.

• Controleer of de snelheidsindicator op de gewenste snelheid staat voor de geplande rit. U kunt als volgt een andere snelheid kiezen:

• Druk op de toets voor snelheidsverhoging (rechts op stuurkast) of snelheidsverlaging (links op stuurkast), zie figuur 17.

• Op de snelheidsindicator kunt u zien of u de gewenste snelheid heeft gekozen.

• Door de joystick van u af te bewegen rijdt de rolstoel vooruit.Bedieningsvoorschriften

• Schakel de rolstoel in door op de aan/ uit knop te drukken.

• Controleer via de accu- indicator of de accu's voldoende geladen zijn voor de geplande rit.

• Controleer of de verlichting werkt.

• Controleer of de snelheidsindicator op de gewenste snelheid staat voor de geplande rit. U kunt als volgt een andere snelheid kiezen:

• Druk eenmaal op de 'mode' toets.

• Beweeg de joystick naar rechts om een hogere snelheid in te stellen; beweeg de joystick naar links om een lagere snelheid in te stellen.

• Door de joystick eenmaal naar voren te bewegen en weer los te laten, komt de joystick weer in de rij- functie. aan/uit schakelaar

alarmlichten (2 richtingaanwijzers tegelijk indrukken) richtingaanwijzer links snelheidsindicator snelheid verlagen verstelling linker beensteun rughoekverstelling joystick (met meerdere functies in combinatie met functietoets)

richtingaanwijzer rechts snelheid verhogen verlichtingsschakelaar

Door de joystick naar een stand tussen neutraal en maximaal te bewegen, selecteert u traploos de gewenste rijsnelheid. Het sturen van de Midway en de Antibes doet u ook door middel van de joystick: bij het vooruit rijden zal de rolstoel rijden in de richting waarin u de joystick beweegt. Het rijden op zandpaden, vooral door los zand, kost veel energie; houd er rekening mee dat uw accu dan eerder leeg is. Vermijd het langdurig rijden in zware regen, rijden door diepe plassen, modder, hoog gras, sneeuw en dergelijke.

Door de joystick van de rolstoel los te laten (naar zijn neutrale stand te bewegen) zal de rolstoel afremmen op de motor. Zodra de rolstoel stilstaat hoort u een klik en schakelt de parkeerrem in.

3.3.6 Stoppen en noodstop

Tijdens het afremmen werkt de motor als rem. Op het moment van stilstand zal de elektrische parkeerrem inschakelen en zal de rolstoel in de parkeerstand staan. Een noodstop kunt u maken door de joystick in tegengestelde richting te bewegen.

Schakel de rolstoel uit met de aan/ uit schakelaar (zie Figuur 17 op bladzijde 23)Bedieningsvoorschriften

Waarschuwing! Schakel voor een transfer de rolstoel uit. De parkeerrem wordt dan automatisch ingeschakeld. Bij het maken van de transfer in of uit de rolstoel zijn er 2 mogelijkheden: Zijwaartse transfer:

• plaats de rolstoel zo dicht mogelijk bij het object van verplaatsing (bijvoorbeeld een tafel of een bed)

• neem een van beide armsteunen uit. Voorwaartse transfer:

• plaats de rolstoel zo dicht mogelijk bij het object van verplaatsing (bijvoorbeeld een tafel of een bed)

• klap de voetplaten op, draai de beensteunen opzij en verwijder eventueel de kuitband.

Waarschuwing! Ga niet op de voetplaten staan, aangezien de rolstoel dan kan kantelen. Oefen de transfer in of uit uw rolstoel met getraind personeel.

Met deze voorwielaangedreven rolstoel kunnen bochten kort en scherp genomen worden. Als het hart van de aangedreven voorwielen voorbij bijvoorbeeld een deurstijl is, kunt u de draaibeweging al inzetten en de rolstoel zal in de deuropening al gaan draaien. Het maken van ruime bochten op hogere rijsnelheid kan door een geringe verandering van de stand van de joystick ingezet worden.

Waarschuwing! Matig uw snelheid in de bochten.

De Midway is ontworpen om obstakels te kunnen nemen van 8 maximaal centimeter, met de Antibes of de Atlantic kunt u obstakels van maximaal 5 centimeter nemen. Het is echter aan te bevelen om altijd het laagst mogelijke punt op te zoeken.

Waarschuwing! Rijd een stoeprand altijd haaks op en af, zodat beide voorwielen en beide achterwielen gelijktijdig contact houden met de stoep of met de weg!Bedieningsvoorschriften

Matig uw snelheid bij het op- en afrijden van stoepranden en rijdt altijd haaks een stoep op en af.

Waarschuwing! Dit is een achterwielaangedreven rolstoel. Bij het afrijden van afritten kan kantelgevaar optreden bij extreme zithoudingen: leun zo ver mogelijk naar achteren.

De rolstoel is zo ontworpen dat hellingen van 7 º (ongeveer 12 %) veilig te berijden zijn in neutrale zitpositie.

Waarschuwing! De rolstoel kan tegen een grotere helling oprijden dan veilig wordt geacht. Bij het afrijden van een helling groter dan 8 º zal de maximum snelheid gereduceerd worden, zodat de rolstoel bij plotseling afremmen stabiel blijft.

• Rijd nooit schuin een helling op of af, omdat de kans op kantelen dan groter is.

• Ontgrendel de motor nooit op een helling: als uw rolstoel in de vrijloopstand staat, werkt de automatische parkeerrem niet en zou u onverwachts de helling af kunnen rijden.

• Het manoeuvreren op hellingen, zowel voor- als achteruit, kan gevaarlijke situaties opleveren. Matig uw snelheid.Bedieningsvoorschriften

3.3.12 Achteruit rijden

U kunt met uw rolstoel achteruit rijden door de joystick naar u toe te bewegen. De maximum snelheid achteruit is lager dan vooruit

• Bij het achteruit sturen zal de rolstoel in de tegengestelde richting van de joystick bewegen!

• De kracht van uw rolstoel is bij achteruit rijden kleiner dan wanneer u vooruit rijdt. Houd hier rekening mee bij het achteruit rijden op hellingen.Bedieningsvoorschriften

Om de rolstoel te kunnen duwen moet de parkeerrem uitgeschakeld worden. Dit kunt u doen door de hendel aan de linker of aan de rechterkant van de rolstoel om te zetten in de richting van de pijl, zie Figuur 18 hieronder. Houdt bij het duwen van de rolstoel 1 hand op de armleuning en de andere tegen de rugleuning van de rolstoel.

• Bedien de vrijloophendel alleen als de rolstoel geduwd moet worden. In de vrijloop werken de motoren en de automatische parkeerrem niet meer.

• Zet na het duwen de hendel meteen weer uit de vrijloopstand, zodat de automatische parkeerrem weer werkt. TIP Schakel de rolstoel uit als de rolstoel geduwd moet worden: dit voorkomt dat de rolstoel heel zwaar loopt.

Soms is het handig om de stuurkast neer te klappen, bijvoorbeeld als u met uw rolstoel aan een tafel wilt gaan zitten. Druk hiervoor de hendel (zie Figuur 19 hierboven) in en duw de stuurkast omlaag. U kunt de stuurkast weer in de rij-stand zetten door hem omhoog te bewegen totdat hij weer vergrendeld is. TIP Let op of de tafel hoog genoeg is om met uw rolstoel aan te zitten: bij erg lage tafels of tafels met een brede rand kan de stuurkast zelfs in de lage stand beschadigd worden.Bedieningsvoorschriften

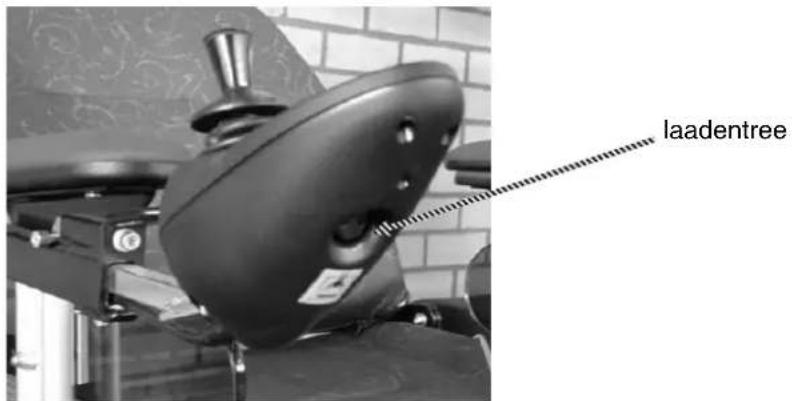

Uw rolstoel beschikt over een laadentree aan de voorkant van de stuurkast. Deze is makkelijk bereikbaar ook als u nog in uw rolstoel zit. Als u uw rolstoel dagelijks gebruikt is het raadzaam om hem elke nacht te laden.

Ga als volgt te werk voor het opladen van de accu's:

• Schakel uw rolstoel uit.

• Steek de laadplug in de laadentree, zie Figuur 20 hierboven.

• Schakel de lader in (zie hiervoor de gebruiksaanwijzing bij uw acculader).

• Als de laadcyclus voltooid is (zie hiervoor de gebruiksaanwijzing bij uw acculader), schakel dan de lader uit en neem de laadplug uit de laadentree. Laad de accu's altijd een volledige cyclus; een uurtje laden zal de levensduur en de prestaties van de (droge) accu's negatief beïnvloeden. Bij ingeschakelde laadplug is het niet mogelijk met uw rolstoel te rijden.

Let op! Ook als u uw rolstoel langere tijd niet gebruikt is het raadzaam om de accu's geregeld te laden (ca. om de drie weken), zodat de accucapaciteit niet afneemt.

3.4.2 Vervangen van de accu's

Accubak openen en uitnemen accu's:

• Verwijder de twee stervormige knoppen links en rechts op het kunststof front, aan de zijde tussen de grote wielen.

• Trek de accubak aan de riem naar buiten.

• Neem de riem los door de vergrendeling links en rechts op de gesp in te drukken, bij sommige modellen is de gesp vervangen door klittenband.

• Verwijder de deksel.

• Ontkoppel de accupolen.

• Neem de accu’s uit, de achterste accu is slechts uit te nemen als de eerste weg is. (Gebruik de handgrepen om de accu's op te pakken.) Accubak geleiderails controleren/reinigen: Open de accubak zoals hierboven omschreven. Het deksel en het kunststof front kunnen blijven zitten. Wel neemt u de zitting uit de stoel. Reinig de rails met een schone doek, zowel de delen aan de accubak als de delen binnenin de rolstoel. Smeer licht in met een waterafstotend smeermiddel, bijvoorbeeld lithiumvet. Het gebruik van natte accu's is niet toegestaan. Zie voor het vereiste type "Verdere specificaties" op pagina 32.

3.5 Ingebouwde beveiligingen

De Midway bevat de volgende ingebouwde beveiligingen:

• De maximum snelheid kan door de dealer gereduceerd worden.

• Parkeerrem: als de rolstoel stilstaat wordt automatisch de parkeerrem ingeschakeld.

• De elektronica is beveiligd tegen overbelasting van de motor: automatische reset.

• Het verlichtingscircuit is kortsluitvast.

• Hoofdstroomcircuit is beveiligd tegen kortsluiting.

• Accu- indicator: geeft aan wanneer de accu opgeladen dient te worden.

• Indien de rolstoel ingeschakeld wordt en de joystick bevindt zich niet in de neutrale stand, zal de rolstoel niet rijden. Door deBedieningsvoorschriften

joystick even in de neutrale stand te zetten komt de rij- functie weer beschikbaar.

De Antibes bevat de volgende ingebouwde beveiligingen:

• Indien uw rolstoel is uitgevoerd met een hoog laag systeem wordt de max. snelheid gereduceerd wanneer de hoog laag in gebruik is.

• De maximum snelheid kan door de dealer gereduceerd worden.

• Parkeerrem: als de rolstoel stilstaat wordt automatisch de parkeerrem ingeschakeld.

• De elektronica is beveiligd tegen overbelasting: automatische reset.

• Hoofdstroomcircuit is beveiligd tegen kortsluiting.

• Accu-indicator: geeft aan wanneer de accu opgeladen dient te worden.

• Indien de rolstoel ingeschakeld wordt en de joystick bevindt zich niet in de neutrale stand, zal de rolstoel niet rijden. Door de joystick even in de neutrale stand te zetten komt de rij- functie weer beschikbaar.

De Atlantic bevat de volgende ingebouwde beveiligingen:

• De maximum snelheid kan door de dealer gereduceerd worden.

• Parkeerrem: als de rolstoel stilstaat wordt automatisch de parkeerrem ingeschakeld.

• De elektronica is beveiligd tegen overbelasting: automatische reset.

• Hoofdstroomcircuit is beveiligd tegen kortsluiting.

• Accu-indicator: geeft aan wanneer de accu opgeladen dient te worden.

• Indien de rolstoel ingeschakeld wordt en de joystick bevindt zich niet in de neutrale stand, zal de rolstoel niet rijden. Door de joystick even in de neutrale stand te zetten

• komt de rij- functie weer beschikbaar.

In onderstaande tabel vindt u een overzicht van de periodieke controles die u moet uitvoeren: Frequentie Controle Eventuele actie door: Elke dag en vóór elke langere rit • Bandenspanning

• Acculading Gebruiker Elke week • Schoonmaken Gebruiker Elke maand • Soepele werking van verstelmechanismes

• Werking van parkeerrem Gebruiker

• Accu's geheel laden Elk half jaar • Bandenslijtage

• Accuaansluiting: corrosie Gebruiker of dealer

• Bedrading: slijtage- of schuurplekken Dealer Elk jaar • Volledig onderhoud door dealer Dealer

De accu- indicator knippert als er een storing is of als uw rolstoel niet rijklaar is.

• Controleer of de laadstekker uit de laadentree genomen is.

• Controleer of uw rolstoel niet in de vrijloopstand staat.

parkeerrem werkt niet (rolstoel staat in de vrijloopstand)

Als uw rolstoel helemaal niet op inschakelen reageert:

• Controleer of de acculade goed dicht is.Bedieningsvoorschriften

• Controleer de laadzekering en vervang deze, indien nodig (zie figuur 22 hieronder). Laat, bij herhaling van deze storing, de acculader door uw dealer controleren.

• Controleer de hoofdzekering, die zich in de acculade bevindt (zie figuur 22 hieronder). Raadpleeg uw dealer indien deze zekering defect is.

• Schakel opnieuw uit en aan.

• Achterlicht en knipperlicht (vóór en achter) vervangen: Verwijder het kapje door met een schroevendraaier achter het kapje te steken op de plaats van de inkeping. Vervang het 12V steeklampje.

• Koplamp vervangen: Wip de borgring met een schroevendraaier uit. Neem de stekker los van de lamp en vervang de lamp. Plaats de lamp terug en fixeer deze met de borgring.

Waarschuwing! Indien de storingen herhaaldelijk terugkeren kan dit op een fout in de rolstoel wijzen: raadpleeg uw dealer.

Let op! Schakel altijd opnieuw uit en in na het opheffen van een storing! Het opheffen van andere storingen moet door dealerpersoneel uitgevoerd worden.

3.7.2 Verwijderen wiel en verwisselen band

Laat het verwisselen van een band bij voorkeur aan uw dealer over. Bij de achterwielen en de voorwielen zijn de velgen deelbaar. Ga als volgt te werk als u zelf de band verwisselt: Voorwiel:

• Draai de vier binnenste M8 bouten los en neem het wiel van de naaf.

• Laat de lucht uit de band.

Waarschuwing! Draai deze bouten nooit los terwijl de band nog opgepompt is!

• Verwijder de oude band en plaats de nieuwe band. Let op dat de binnenband niet tussen de velghelften klemt!

• Draai de zes wielbouten vast.

• Monteer het wiel op de naaf door de vier M8 bouten vast te draaien. Achterwiel:

• Draai de grote M8 wielbout los en verwijder het voorwiel.

• Laat de lucht uit de band.

• Draai de vijf wielbouten los.

Waarschuwing! Draai deze bouten nooit los terwijl de band nog opgepompt is!Bedieningsvoorschriften

• Verwijder de oude band en plaats de nieuwe band. Let op dat de binnenband niet tussen de velghelften klemt!

• Monteer het wiel weer terug in de vork.

• De rolstoel dient uitgeschakeld te zijn tijdens de schoonmaakwerkzaamheden.

• Elektrische componenten mogen niet met water of andere vloeistoffen in aanraking komen. Reinig uw rolstoel met een vochtige doek. Gebruik eventueel een zacht schoonmaakmiddel. Gebruik geen schurend of agressief schoonmaakmiddel. Gebruik van een hogedrukreiniger wordt ten strengste afgeraden!

3.9 Service en reparatie

Tenminste 1 maal per jaar dient de rolstoel geïnspecteerd te worden door de dealer. Reparaties dienen door uw dealer te worden uitgevoerd. Alle onderdelen die vervangen worden dienen minimaal aan de specificaties van de oorspronkelijke onderdelen te voldoen. Alle onderdelen kunnen besteld worden bij Handicare. Voor de rolstoelen zijn complete vervangingsunits te verkrijgen.

Waarschuwing! Afwijken van bovenstaande voorschriften kan gevolgen hebben voor de veiligheid van de rolstoel. Handicare kan hiervoor geen aansprakelijkheid aanvaarden. Het aansluitschema van de accu's is te vinden onder de kap van de acculade. U kunt de onderhoudsbeurten en werkzaamheden bijhouden in "Bijlage 2 Onderhoudstabel" op pagina 34.

Stal uw rolstoel in een niet-vochtige ruimte. Als u uw rolstoel langere tijd niet gebruikt is het raadzaam om de accu's geregeld te laden (ca. om de drie weken), zodat de accucapaciteit niet afneemt.

Waarschuwing! Wanneer uw rolstoel langere tijd in de auto heeft gestaan kan deze warm worden (meer dan 41

C). Let op bij het beetpakken van de metalen delen.

Let op! Pak de rolstoel alleen op aan de framedelen, niet aan arm- of beensteunen of aan de zitting.

3.11.1 Stoel zonder inzittende

• Zorg dat de rolstoel in het vervoermiddel op de parkeerrem staat.

• Zorg dat de rolstoel vastgezet is, zeker indien er geen gescheiden bagageruimte is (bijvoorbeeld in een personenbusje). Ten behoeve van transport kan de rugleuning neergeklapt worden en kunnen de beensteunen afgenomen worden. Neerklappen rugleuning:Bedieningsvoorschriften

stelstang klipje met pen

• Draai bout A los met sleutel 13 en verwijder deze, zie Figuur 23 hierboven.

• De stelstang is nu los en de rugleuning kan neergeklapt worden.

• Voor het herbevestigen van de stelstang plaats bout A terug en draai hem vast. Voor het afnemen van de beensteunen: zie "Uitnemen van beensteun armsteun, of hoofdsteun" op pagina 18.

3.11.2 Met gebruiker in de stoel

Waarschuwing! Een rolstoelgebruiker mag alleen zittend in de rolstoel vervoerd worden als:

• Én de gebruiker gefixeerd is met behulp van de veiligheidsgordel(s) van de auto of taxi. Gebruik echter zo veel mogelijk de stoel van de auto of taxi en de bijbehorende gordels als zitplaats. Dat is veiliger. De rolstoelen moeten voorzien zijn van bevestigingspunten (optioneel) voor taxivergrendeling, zie Figuur hieronder. Diverse systemen zijn leverbaar.

Bevestigingspunt bij de achterwielen van de rolstoel

1. Zorg dat rolstoel in het vervoermiddel op de parkeerrem staat.

2. Sluit de veiligheidsgordel(s) van de taxi.

3. Breng de taxivergrendeling aan. Voor de wijze van bevestigen aan de auto of taxi: zie de voorschriften van het betreffende systeem. Volg eventuele nadere voorschriften betreffende rolstoelvervoer. In Nederland bestaat hiervoor de Code Veilig Vervoer Rolstoelinzittenden (VVR). Hierin worden rolstoelen ingedeeld in 3 klassen: "niet vervoerbaar", "vervoerbaar", en "veilig vervoerbaar" (bedoeld mét een gebruiker in de stoel). De rolstoelen Antibes, Midway en Atlantic vallen in de klasse "vervoerbaar".

Waarschuwing! Een eventuele gordel die bevestigd is aan de rolstoel zelf is slechts een houdingsgordel. Deze is niet geschikt als autogordel.Bedieningsvoorschriften

3.12 Afdanken van de rolstoel

Indien de rolstoel gesloopt wordt, dienen de voorschriften voor afvalverwerking in acht genomen te worden die gelden op de plaats van en ten tijde van de sloop. In de rolstoel zijn alleen algemeen bekende materialen verwerkt. Ten tijde van de bouw bestonden hiervoor afvalverwerkingsmogelijkheden en er waren geen bijzondere risico's bekend voor de personen belast met de sloopwerkzaamheden.

Waarschuwing! De in de rolstoel aanwezige accu- unit dient als chemisch afval beschouwd te worden en op die manier verwerkt te worden. De accu's kunnen gerecycled worden.Specificaties

4.1 Specificatieblad volgens ISO 7176-15 annex A

(dit specificatieblad is ook los leverbaar) Fabrikant: Handicare

Model: Antibes en Midway Maximum gebruikers gewicht (kg): 120 (tevens de massa van de testdummy in onderstaande testen) Model: Atlantic Maximum gebruikers gewicht (kg): 200 (tevens de massa van de testdummy in onderstaande testen)

Drukknop en/of tuimelschakelaar bedieningskracht

2,5 2,5 2,5 2,5 2,5 2,5 nvt: Niet van toepassing min/max: Betreft instelbereik. Indien vaste waarde alleen "minimaal" ingevuld, en bij "maximaal" ---- De rolstoel voldoet aan de eisen van onderstaande normen:

• Statische, impact en vermoeiingsbestendigheid volgens ISO 7176-8, Ja

• Aandrijving en controle systemen voor elektrische rolstoelen volgens ISO 7176-14,

• Eisen voor brandbestendigheid volgens ISO 7176-16. Ja

Antibes Midway Atlantic F Hoogte max. [mm] *1060 1075 *1075 Zithoogte bij 0 graden [mm] 485 - 505 - 530 495 - 520 - 545 495 - 520 - 545 Zithoogte bij 4 graden [mm] 500 - 525 - 550 515 - 540 - 565 515 - 540 - 565 Max. snelheid achteruit [km/h] 4 4 3,5 Bandenmaat voor [inch] 12,5 x 2,25 3,00 x 8 3,00 x 8 Bandenmaat achter [inch] 2,8/2,5 x 4 3,00 x 4 3,00 x 4 Bandenspanning vóór [bar] 2,8 2,1 2,1 Bandenspanning achter [bar] 3,5 3,5 3,5 Accu's type droog, alsmede gel, 2 x 12V 60 Ah, bij 5 uur ontlading type droog, alsmede gel, 2 x 12V 60 Ah, bij 5 uur ontlading type droog, alsmede gel, 2 x 12V 60 Ah, bij 5 uur ontlading Gewicht accu's [kg] 24 24 24 Acculader dubbel geïsoleerd, t.b.v. 2 x 12V droge/gel accu's, max. laadstroom 10A dubbel geïsoleerd, t.b.v. 2 x 12V droge/gel accu's, max. laadstroom 10A dubbel geïsoleerd, t.b.v. 2 x 12V droge/gel accu's, max. laadstroom 10A Afmetingen accubak [mm] 278 x 350 x 200 278 x 350 x 200 278 x 350 x 200 Aandrijving voorwiel voorwiel voorwiel Rij elektronica Penny&Giles: Pilot+ Penny&Giles: Pilot+ Penny&Giles: Pilot+ Motoren 250 W 350 W 500 W Vering voorwiel voorwiel voorwiel Verlichting, knipperlichten [V] - 12 12 Vulling kussens polyether polyether polyether Bekleding kussens Stamskin top 56040 Stamskin top 56040 Stamskin top 56040

4.3 Fysische gebruiksomstandigheden

Omgevingstemperatuur -10 tot + 40 graden Celsius, geschikt voor Nederlands klimaat

4.4 Toegepaste richtlijnen en normen

Deze rolstoel is voorzien van CE- markering. Dit houdt in dat deze rolstoel voldoet aan de van toepassing zijnde Europese richtlijnen betreffende veiligheid en gezondheid. In de "Verklaring van Overeenstemming" (zie pagina Fout! Bladwijzer niet gedefinieerd.) is aangegeven welke richtlijnen dat zijn. De toegepaste normen staan ook op de "Verklaring van Overeenstemming" aangegeven. Daarnaast voldoen de rolstoelen Midway en Antibes aan GQ (Keuringsvoorschrift R-06 van de KBOH).Aanduidingen op de rolstoel

5 Aanduidingen op de rolstoel

Het typeplaatje bevat de volgende vermeldingen:

Handicare Vossenbeemd 104 5705 CL Helmond Netherlands Type: Serienummer: Toelaatbaar gebruikers gewicht: Gebruiksgebied: Jaar: Sommige gegevens op het typeplaatje zijn niet voor elke geleverde rolstoel gelijk. Deze zijn dan hierboven niet (geheel) ingevuld. De werkelijke gegevens voor uw exemplaar kunt u op het typeplaatje zelf aflezen.

5.2 Overige aanduidingen

Aanduiding Betekenis Waar 2,1 BAR Midway en Atlantic: Bandenspanning voor Op de voorbanden 2,5 BAR Antibes: Bandenspanning voor Op de voorbanden 3,5 BAR Bandenspanning achter (voor de 3 types gelijk) Op de achterbanden Vrijloop van de motor (de motor wordt ontgrendeld in de richting van de pijl) Vrijloop van de motor. Internationale aanduiding Onder op de zijkant van de rolstoel (Een van beide pictogrammen zal aangebracht zijn) 10 km/h Midway: Maximum snelheid vooruit van 10 km/h Op de stuurkast 7 resp. 8 km/h Antibes en Atlantic: Maximum snelheid vooruit van 7 resp. 8 km/h Op de stuurkast Zekering Op accu voorkap* Aansluiting voor de acculader Bij de laadentree (op bedieningskast) Aansluitschema van de accu's In de acculade onder de accudeksel. Bevestigingspunt voor taxivergrendeling Bij de bevestigingspunten (indien gebruikt) . De op de rolstoel aangebrachte waarschuwingen moeten duidelijk leesbaar blijven. Zonodig vernieuwen.Bijlagen

Bijlage 1 Gebruikersdocumentatie acculader Door dealer meegeleverd. Bijlage 2 Onderhoudstabel In deze tabel kunt u alle werkzaamheden, uitgevoerd aan uw rolstoel, vastleggen. Serienummer: ............... Datum ingebruikname: ................ Datum Omschrijving werkzaamheden Uitgevoerd door

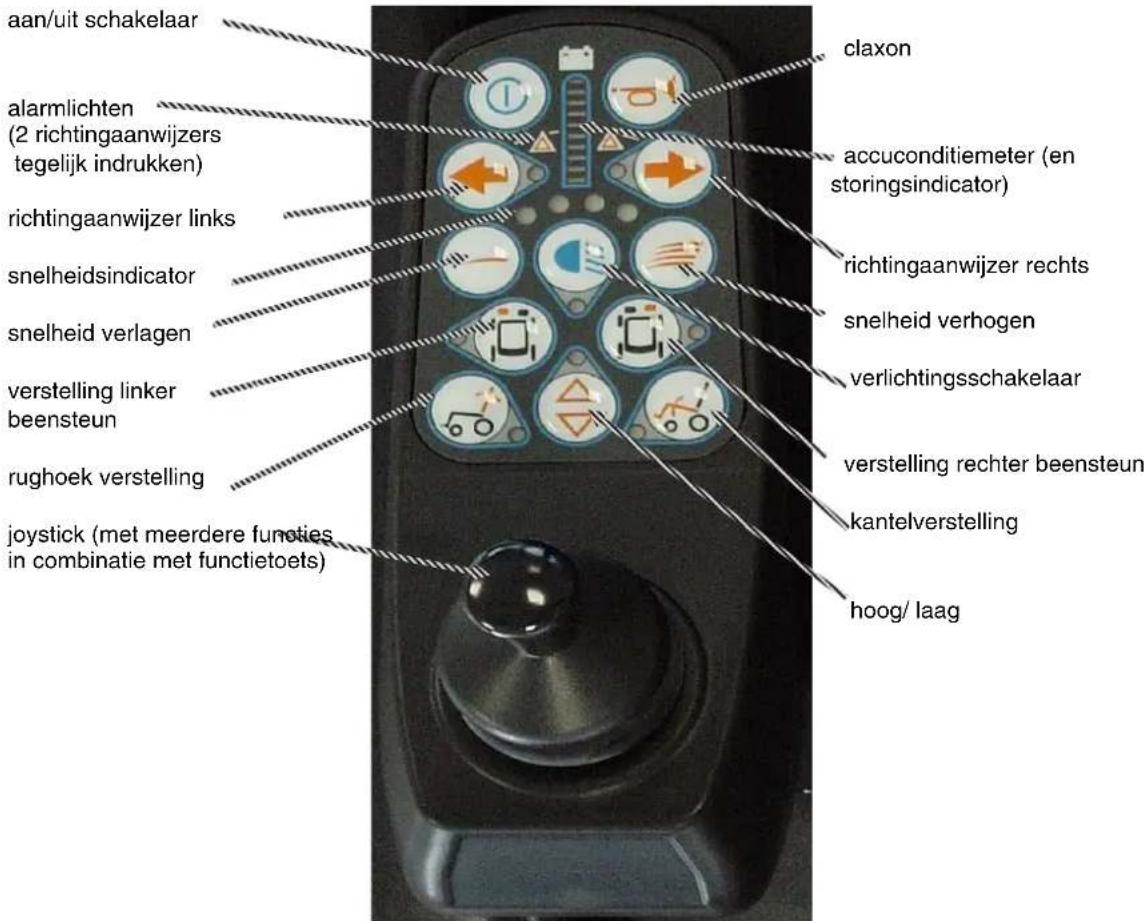

ATTENTIE !! Wheelbase Joystick module (software versie V1.x) Uw nieuwe Handicare rolstoel is uitgerust met de nieuwste versie software. Deze nieuwe software maakt de rolstoel nog gebruiksvriendelijker door de volgende opties:

• Beide elektrische beensteunen tegelijk bedienen.
• Buitenmode, waarbij de keuze gemaakt kan worden:

• Automatische knipperlichten (alarmlichten aan bij achteruitrijden.)
• Geluidssignaal(claxon) bij achteruitrijden. Ad1. De optie dat beide beensteunen tegelijk bedienbaar zijn sluit uiteraard niet uit dat u ze separaat kunt verstellen, dit blijft ook bij geactiveerde optie gewoon mogelijk.Bijlagen

Optie in/uit schakelen.

1. Rolstoel in uitgeschakelde toestand.

2. Druk de knoppen van beide beensteunen in.

3. Schakel met de beide beensteunknoppen ingedrukt de rolstoel aan en houd deze vast tot de snelheidsled(s) oplichten.

Optie gebruiken Bij de ingeschakelde optie kunnen we nu beide beensteunen inschakelen door na elkaar de knoppen van de linker en rechter beensteun in te drukken(beide rode leds zullen branden) en vervolgens de beensteunen activeren met de joystick. Ad2. De buitenmode optie is bedoeld om u het buiten rijden te vergemakkelijken en uiteraard ook voor uw persoonlijke veiligheid op straat. Met name de optie automatische knipperlichten zal u van groot gemak dienen, de knipperlichten schakelen automatisch aan bij het inrijden van een bocht.. De alarmlichten zullen automatisch oplichten bij achteruitrijden, dit is een duidelijk signaal voor de medeweggebruikers zodat u extra wordt opgemerkt. Ook heeft u de mogelijkheid bij achteruitrijden een geluidssignaal te activeren door de claxon mode te programmeren. Automatische knipperlichten selecteren:

1. Rolstoel in uitgeschakelde toestand.

2. Druk de beide knoppen van de knipperlichten in.

3. Schakel met de beide knipperlichtknoppen ingedrukt de rolstoel aan en houd deze vast tot de snelheidsled(s) oplichten. Geluidssignaal (claxon) bij achteruitrijden selecteren:

1. Rolstoel in uitgeschakelde toestand.

2. Druk de knop van de claxon in.

3. Schakel met de claxon knop ingedrukt de rolstoel aan en houd deze vast tot de snelheidsled(s) oplichten.

Om deze keuze(n) te activeren moet u de buitenmode nog selecteren:

1. Rolstoel in ingeschakelde toestand.

2. Druk de knop van het linker of rechter knipperlicht in gedurende 2 seconden, hiermee wordt de mode geactiveerd.

Het deactiveren van de buitenmode:. Wanneer u weer binnen rijdt kan het natuurlijk hinderlijk zijn dat uw knipperlichten en /of geluidssignaal wordt geactiveerd. De buitenmode kan uitgeschakeld worden door bij ingeschakelde rolstoel 2 seconden de linker of rechter knipperlicht schakelaar in te houden. Ter toelichting is onderstaand knoppenoverzicht toegevoegd: Wheelbase Joystickmodule: aan/uit schakelaar

alarmlichten (2 richtingaanwijzers tegelijk indrukken) richtingaanwijzer links snelheidsindicator snelheid verlagen verstelling linker beensteun rughoek verstelling joystick (met meerdere functies in combinatie met functietoets) claxon

richtingaanwijzer rechts snelheid verhogen verlichtingsschakelaar
