| Producttype | Rolstoel |
| Merk | Handicare |
| Model | Exigo 30 |
| Zitbreedte | 36 - 60 cm (instelbaar in stappen van 3 cm) |
| Zitdiepte | Standaard en lang (instelbaar via klittenband) |
| Zithoogte voor | 37 - 53,5 cm (afhankelijk van zwenkwiel en vork) |
| Zithoogte achter | 36 - 48 cm (afhankelijk van aandrijfwielmaat) |
| Totale breedte | Zitbreedte + 18 cm |
| Totale lengte | 94 - 100 cm |
| Totale hoogte | 75 - 93 cm |
| Ingeklapte breedte | 28 cm |
| Gewicht (standaard) | 18 kg |
| Max. gebruikersgewicht | 140 kg (zitbreedte 36-51); 160 kg (zitbreedte 54-60) |
| Framemateriaal | Aluminiumlegering |
| Bekleding | Vlamvertragend materiaal |
| Aandrijfwielen | 20", 22" of 24" (massief of lucht) |
| Zwenkwielen | 4", 5", 6" of 8" (massief of lucht) |
| Remmen | Wielvergrendeling en duwrem voor begeleider |
| Anti-kantelstabilisator | Instelbaar, standaard ingeschakeld |
| Rugleuninghoogte | 35 - 45 cm (instelbaar) |
| Rugleuninghoek | -5° tot 16° (instelbaar in stappen van 5°) |
| Armleggerhoogte | Standaard 17-24 cm; Hoog 22-29 cm |
| Beensteunlengte | Instelbaar (schaal 1-9) |
| Veiligheid in auto | Getest volgens ISO 7176/19 (4-punts bevestiging) |
| Garantie | 2 jaar |
Veelgestelde vragen - Exigo 30 Handicare
Gebruikersvragen over Exigo 30 Handicare
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Rolstoel in PDF-formaat gratis! Vind uw handleiding Exigo 30 - Handicare en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Exigo 30 van het merk Handicare.
GEBRUIKSAANWIJZING Exigo 30 Handicare
Gefeliciteerd met de aankoop van uw nieuwe rolstoel!
Alle rolstoelen uit de Handicare-serie onderscheiden zich door hun kwaliteit en functionaliteit. We zijn buitengewoon geïnteresseerd in uw reacties en ervaringen van de rolstoel aangezien deze ons in staat stellen een goed product nóg beter te maken.
Voor uw persoonlijke veiligheid en om uw nieuwe rolstoel optimaal te kunnen benutten, adviseren we dat u deze gebruikershandleiding eerst goed bestudeert voordat u de stoel in gebruik neemt.
De Exigo 30 in het kort
De Exigo 30 is ontwikkeld in samenwerking met onze afnemers en gebruikers.
Het resultaat is een unieke rolstoel met een hoogwaardig comfort en goede roleigenschappen.
De totale breedte van de zitting +18 cm zorgt ervoor dat u makkelijk door smalle deuren en nauwe ruimten kunt manoeuvreren. De Exigo 30 kan eenvoudig worden meegenomen in de auto of op andere manieren worden vervoerd. De standaarduitvoering van de stoel weegt slechts 17,9 kg en is opgeklapt maar 28 cm breed.
De Exigo 30 kan eenvoudig worden aangepast aan de persoonlijke behoeften van de gebruiker. Er zijn een reeks aanpassingen mogelijk. De instelprocedures zijn intuïtief, vergen weinig gereedschap en u hoeft hierbij vrijwel geen enkel onderdeel te vervangen.
Meetschalen bij alle afstelpunten vergemakkelijken de aanpassingen en garanderen een nauwkeurig resultaat. In een handomdraai kunt u bijvoorbeeld de hoogte en het kantelpunt in 25 wielposities instellen.
Gebruik
De Exigo 30 is ontworpen voor gebruik binnens- en buitenshuis. De rolstoel is ontwikkeld voor mensen met een handicap en als hulpmiddel voor mensen die moeilijk lopen.
Mensen die zelf in staat zijn de stoel te besturen (rijden, sturen en remmen), kunnen de stoel gebruiken zonder begeleider.
Instellen van de rolstoel
Alle instellingen omschreven in deze handleiding dienen uitgevoerd te worden door een gekwalificeerde specialist, of in overleg met een gekwalificeerde specialist.
Deze gebruikshandleiding is bedoeld voor de Exigo 30
met serienummer: ....
De rolstoel is geïnspecteerd en goedgekeurd
op: ....
door:....
handicare
www.handicare.com
Inhoudsopgave
Inleiding....2
Inhoudsopgave ....3
De onderdelen van de rolstoel ....4
Montage en transport ....5
Gebruik van de rolstoel 6
Instellen van de stoel 12

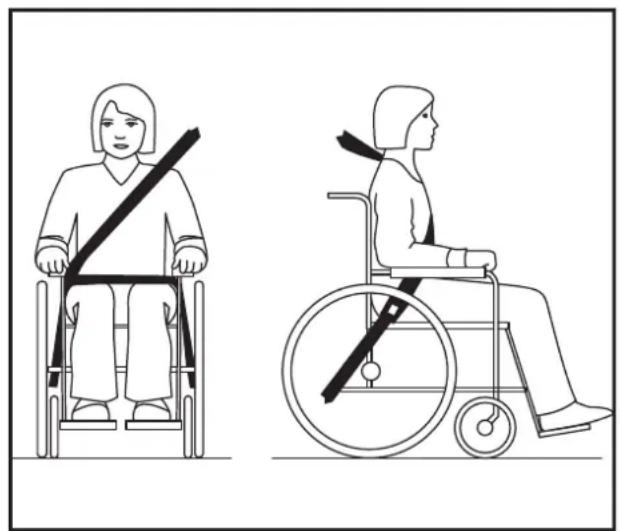

Veiligheidsgordel 23
Veiligheid 24
Veiligheid in auto's 25
Onderhoud 28
Technische specificaties ....31
Merktekens en labels ....33
Accessoires ....34
Garantie....36

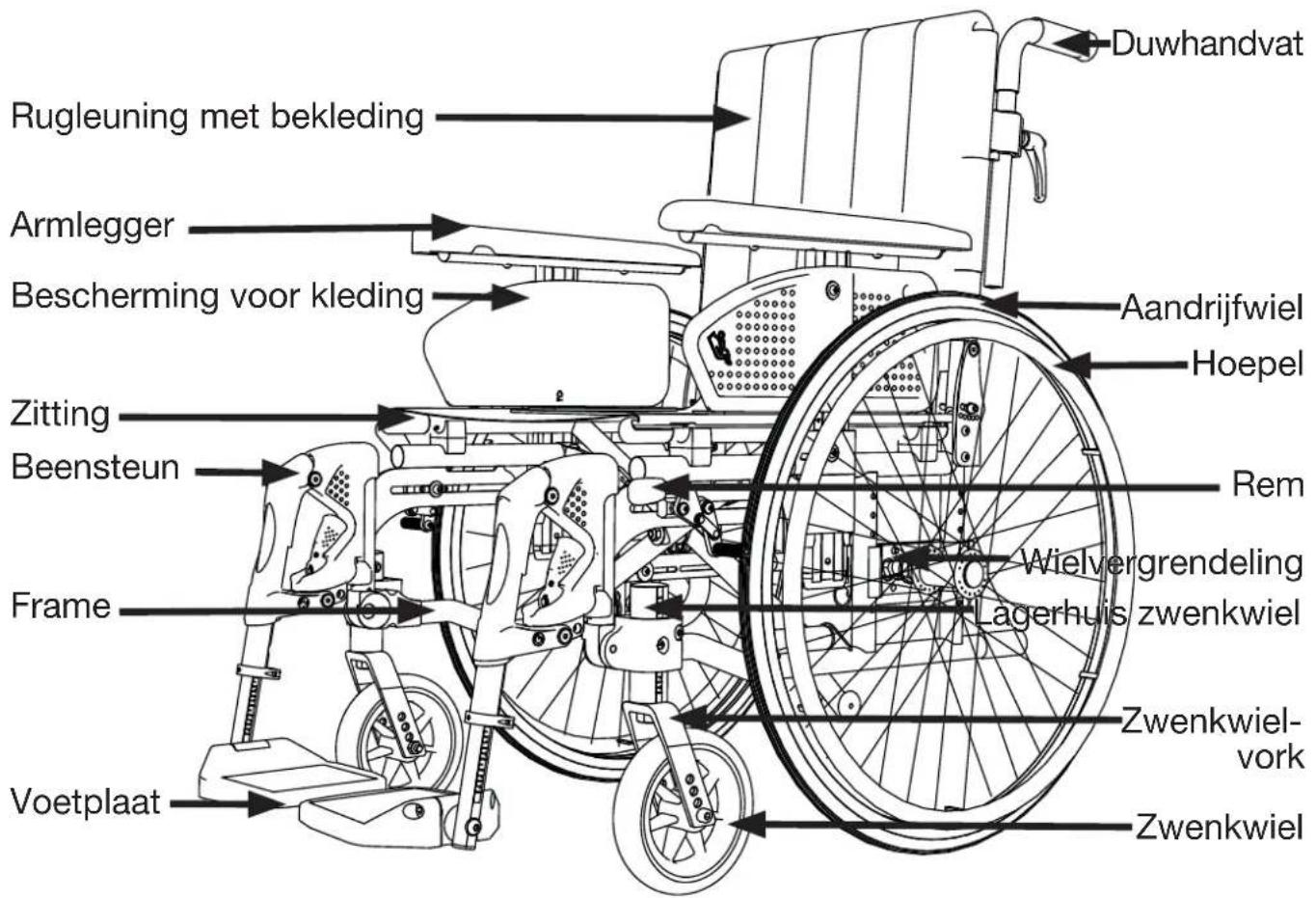

De onderdelen van de rolstoel
Voor een goed begrip van deze handleiding is het van belang dat u zich vertrouwd maakt met onze benamingen van de verschillende onderdelen van de rolstoel.
Bestudeer de volgende tekening en noteer de desbetreffende onderdelen van uw rolstoel.
De uitvoering van uw rolstoel kan enigszins afwijken van onderstaande illustratie.
Figuur 1
De standaarduitvoering wordt compleet gemonteerd geleverd. U hoeft hem alleen maar uit te klappen en eventueel de beensteunen te plaatsen.

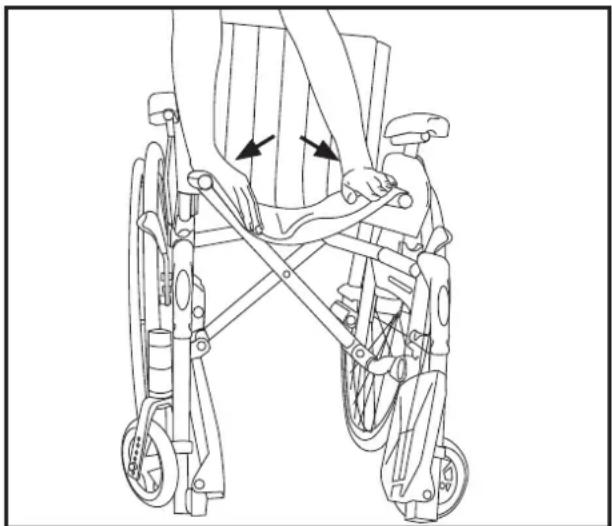

Uitklappen van de rolstoel Figuur 3
U klapt de rolstoel uit door met de palm van uw hand op de bekleding over de zittingbuis te drukken.
Opgelet:
De zittingbuis zelf niet aanraken aangezien uw vingers dan beklemd kunnen raken.
Druk het zitkussen (accessoire) in positie en zorg er voor dat het kussen goed op de stoelbekleding zit.

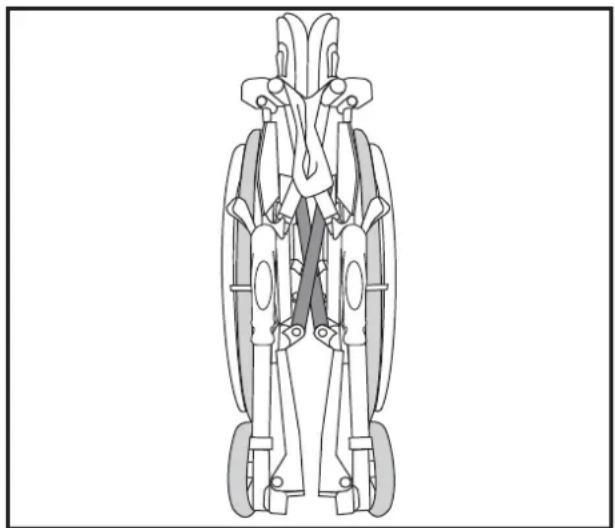

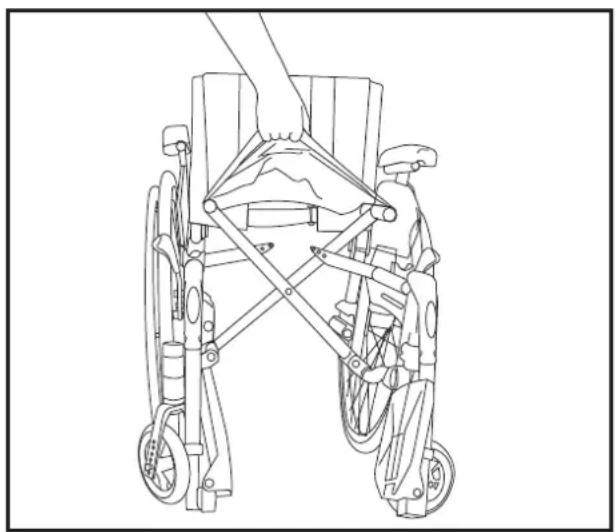

Inklappen van de rolstoel Figuur 4
Verwijder het zitkussen (accessoire) en trek de voetplaten omhoog of verwijder de beensteunen voordat u de rolstoel inklapt.
Pak de stoelbekleding beet en trek ze recht omhoog. De stoel wordt nu vanzelf ingeklapt. Controleer of de rugbekleding naar achteren bolt
Gebruik van de rolstoel

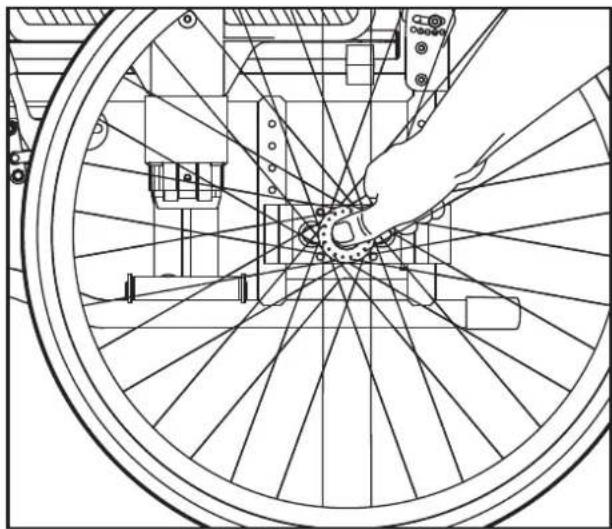

Snelvergrendeling Figuur 5
De wielen van de rolstoel zijn voorzien van een snelvergrendelingspal. Druk op de knop in het midden van het wiel om het wiel te verwijderen of te plaatsen.
Opgelet:
Controleer of het wiel goed is bevestigd. De knop moet circa 5 mm naar buiten steken als de wielbout is helemaal in het huis zit.

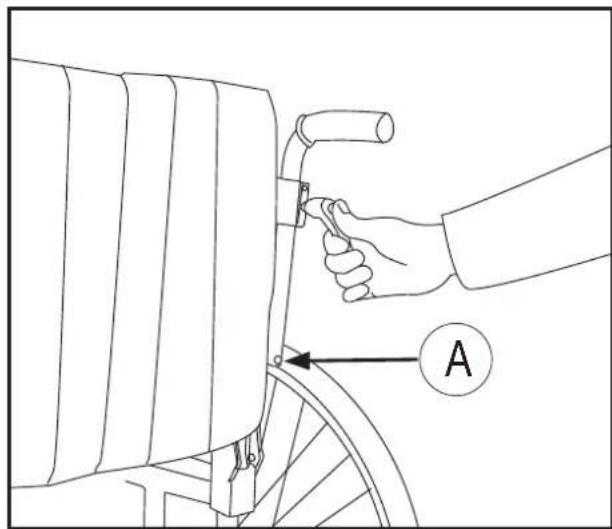

In de hoogte verstelbare duwhandvatten Figuur 6
Het duwhandvat kan worden ingesteld door de vergrendelingshendel los te draaien en het duwhandvat omhoog nu geheel verwijderen door de vergrendelingshendel weer vast.
U kunt het duwhandvat nu geheel verwijderen door de vergrendelingshendel los te draaien, de verende stift (6A) samen te trekken en het duwhandvat omhoog te trekken.

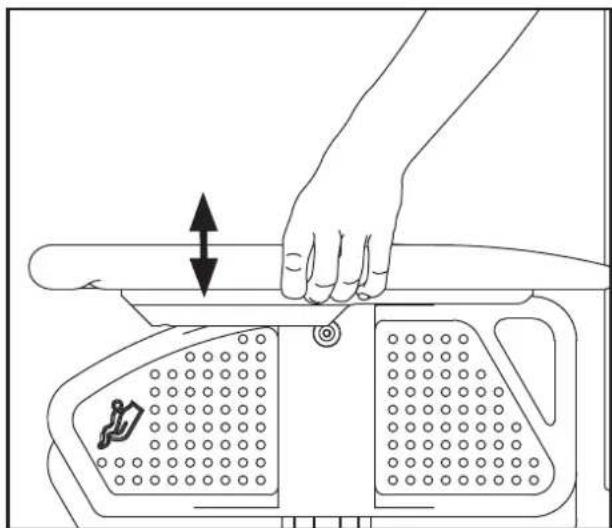

Armleggers, verwijderen en plaatsen Figuur 7
U kunt de armleggers verwijderen door ze recht omhoog te tillen.
Gebruik van de rolstoel
Uit- en indraaien/bevestigen/ verwijderen van beensteunen
Figuur 8 en 9
De beensteunen kunnen eenvoudig naar buiten en naar binnen worden bewogen of in hun geheel worden afgenomen. De steunen kunnen worden verwijderd door de hendel (8A) naar binnen of naar buiten te draaien tijdens het naar binnen of naar buiten draaien van de beensteun.
Figuur 8
Nadat de beensteun opzij is gedraaid, kan men hem recht omhoog trekken en desgewenst geheel verwijderen. U kunt de beensteun weer bevestigen door bovenstaande aanwijzingen in omgekeerde volgorde uit te voeren. De hendel wordt automatisch vergrendeld.
Gebruik van de rolstoel
Voetsteun uit één stuk (standaard op de Exigo 30X-stoelen) Figuur 10
De voetsteun uit één stuk kan in tweeën worden gedeeld en bij transport naar boven worden gekanteld. Zorg ervoor dat u de delen van de voetsteun vergrendelt als u ze naar beneden kantelt.
De delen van de voetsteun kunnen het gemakkelijkst worden vergrendeld als ze bij het naar beneden kantelen recht tegenover elkaar staan (zie afb. 10).

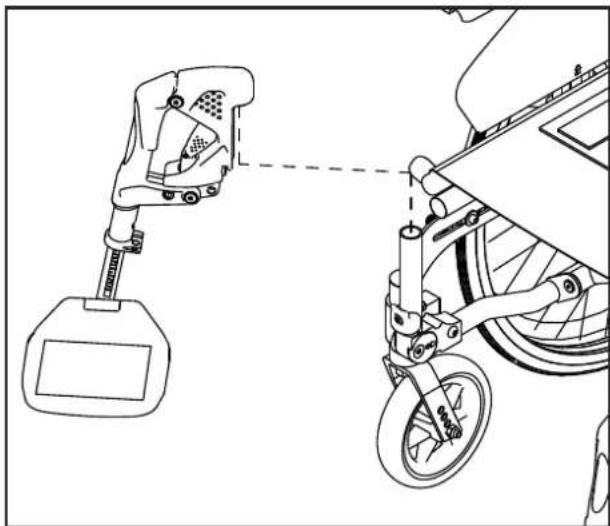

Uit- en indraaien/bevestigen/ verwijderen van beensteunen
(Voetsteun uit één stuk) Figuur 11 en 12
De beensteunen kunnen eenvoudig naar buiten en naar binnen worden bewogen of in hun geheel worden afgenomen. De steunen kunnen worden verwijderd door de hendel (11A) naar binnen of naar buiten te draaien tijdens het naar binnen of naar buiten draaien van de beensteun.
Nadat de beensteun opzij is gedraaid, kan men hem recht omhoog trekken en desgewenst geheel verwijderen. U kunt de beensteun weer bevestigen door bovenstaande aanwijzingen in omgekeerde volgorde uit te voeren. De hendel wordt automatisch vergrendeld.
Gebruik van de rolstoel

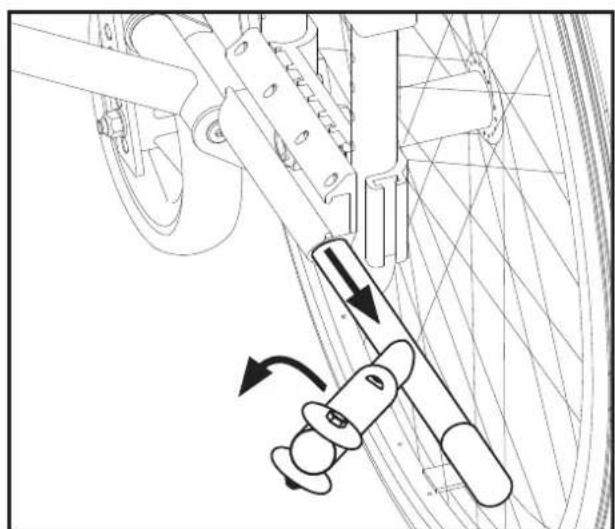

Gebruik van de remmen Figuur 13
Druk de remhendel vooruit en omlaag om de rolstoel op de rem te zetten.
De rem is uitsluitend bedoeld om de stilstaande stoel op zijn plaats te houden. De rem mag met andere woorden absoluut niet worden gebruikt om af te remmen.

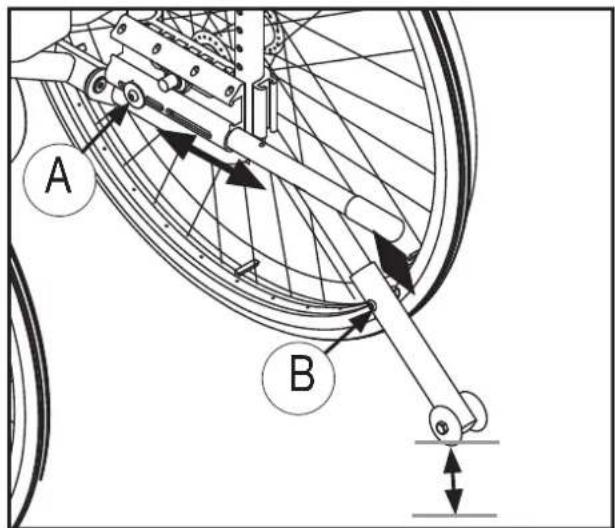

U zet de anti-kantelstabilisator in positie door hem naar u toe te trekken en hem tegelijkertijd in neerwaartse richting te draaien. De anti-kantelstabilisator is standaard ingesteld met een vrije ruimte tot de ondergrond om over drempels, enz., te kunnen rijden.
De kantelstang kan worden gebruikt als de anti-kantelstabilisator in de bovenste of onderste stand staat.
Gebruik van de rolstoel

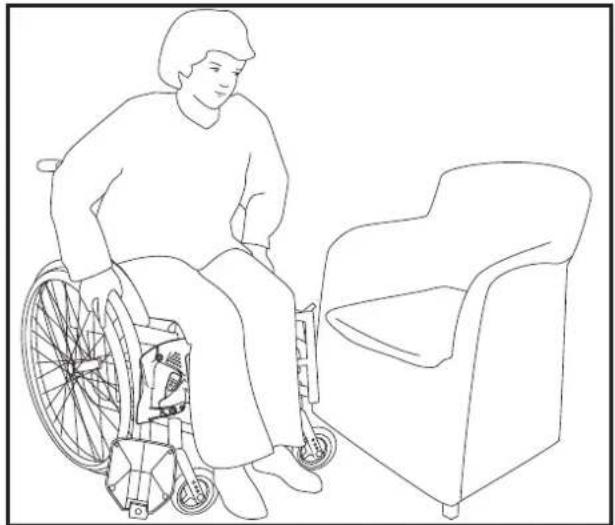

Transfer in en uit de rolstoel Figuur 15, 16 en 17
• Zet de rolstoel op de rem
- Zwenk de beensteunen opzij, indien van toepassing
- Ga op het puntje van de rolstoel zitten voordat u de transfer maakt naar een bed, een andere stoel, etc.
Gebruik van de rolstoel
Obstakels nemen, trappen
Figuur 18 en 19

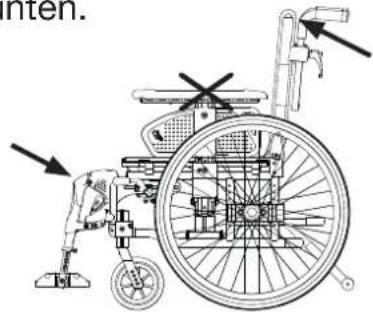

Als de gebruiker in de rolstoel een trap wordt op- of afgedragen, dienen de aangegeven optilpunten te worden gebruikt. Deze staan aangegeven op de rolstoel.
De duwhandvatten en beensteunen zijn de optilpunten.
Til de rolstoel niet op aan de armleggers!
Opgelet:
Zorg er bij in de hoogte verstelbare duwhandvatten voor dat de hendel is vergrendeld voordat de rolstoel wordt opgetild.
Het is makkelijker om de stoel te dragen als begeleiders aan weerszijden van de stoel tillen.
Obstakels nemen, trottoirbanden
Figuur 20
Om een trottoirband, enz. te nemen, zwenkt u de anti-kantelstabilisator omhoog. Zet daarna één voet op de kantelstang en stuur met de duwhandvatten.
Hellingen
Voor geregeld gebruik in heuvelachtige streken adviseren we om een aparte rem voor de begeleider te monteren.
Instellen van de stoel
De Exigo 30 is voorzien van meetschalen die een nauwkeurige instelling van de rolstoel vergemakkelijken.
De volgende aanpassingen kunnen sneller en nauwkeuriger worden uitgevoerd met gebruikmaking van de verschillende meetschalen:
• Zithoogte – achter Pagina 13 en 15
De schaal geeft de zithoogte aan in verhouding tot de wielen.
• Zwaartepunt Pagina 16
De meetschaal is genummerd van 1 tot 5, waarbij 1 de beste anti-kantelpositie is.
- Zithoogte – voor Pagina 13, 14 en 17
Traploze schaal van 1 tot 9 die een gelijkmatige instelling van beide zwenkwielen waarborgt.
• Hoek van de zwenkwielen Pagina 17
Traploze schaal die een gelijkmatige instelling van beide zwenkwielen waarborgt.
• Rugleuninghoogte Pagina 18
De schaal geeft de hoogte van de rugleuning aan van 35 cm tot 45 cm.
• Rugleuninghoek Pagina 18
De schaal geeft de hoek van de rugleuning aan van -5^ tot 16^ .
• Anti-kantelstabilisator Pagina 20
De meetschaal is genummerd van 1 tot 5 om het afstellen van de anti-kantelstabilisator in verhouding tot de wielpositie te vergemakkelijken.
- Beensteunlengte Pagina 20
Traploze schaal van 1 tot 9 die een gelijkmatige instelling van beide beensteunen waarborgt.
• Armleggerhoogte Pagina 22
De schaal geeft de afstand aan vanaf de zitting tot aan de bovenzijde van de armlegger. 18 cm tot 24 cm voor standaard armleggers en 22 cm tot 29 cm voor hoge armleggers.
Instellen van de stoel
Instellen van de zithoogte
De zithoogte kan eenvoudig worden ingesteld. U kunt ook de hoek van de zitting instellen door verschillende hoogten aan de voor- en achterzijde in te stellen. De aanpassing van de zithoek resulteert in een beter evenwicht en zitcomfort. De verschillende zithoogte-instellingen hebben ook effect op de mogelijkheid om obstakels te nemen en op de roleigenschappen van de rolstoel.
Instellen van de zithoogte – achter Figuur 21 en 22
De zithoogte kan achteraan worden gewijzigd met gebruikmaking van onderstaande methoden.
Wielvergrendeling omhoog of omlaag zetten
Als u de wielvergrendeling omhoog zet, wordt de zitting verlaagd. Als u de wielvergrendeling omlaag zet, wordt de zitting verhoogd. Zie pagina 15.
Grotere of kleinere wielen monteren Een groter wiel verhoogt de zitting, terwijl een kleiner wiel de zitting verlaagt. De tabel op pagina 31 geeft aan welke zithoogten mogelijk zijn door het monteren van andere wielafmetingen.
Instellen van de zithoogte – voorzijde Figuur 23
De zithoogte kan aan de voorkant worden gewijzigd met gebruikmaking van onderstaande methoden.
Lagerhuis van het zwenkwiel omhoog of omlaag zetten (zie pagina 17)
Als u het lagerhuis omhoog zet, wordt de zitting verlaagd, zet u het omlaag dan wordt de zitting verhoogd.
Instellen van de stoel

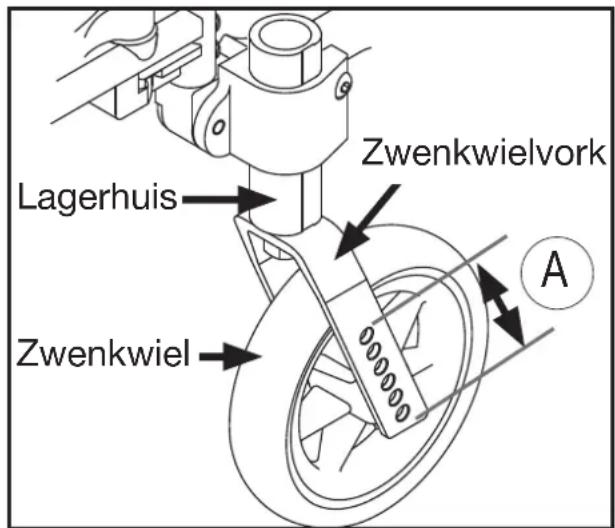

Zwenkwiel hoger of lager in de zwenkwielvork zetten
Als u de positie van het zwenkwiel in de zwenkwielvork (23A) verhoogt, wordt de zitting verlaagd en als u het zwenkwiel in een lagere stand zet, wordt de zitting verhoogd.
Grotere of kleinere zwenkwielen monteren
Een kleiner zwenkwiel verlaagt de zitting, een groter zwenkwiel verhoogt de zitting. Het monteren van een kleiner zwenkwiel resulteert in een kleinere draaicirkel, wat de mogelijkheid om obstakels in nauwe ruimten te nemen ten goede komt en ook meer beenruimte oplevert. Een groter zwenkwiel zal de draaicirkel vergroten, maar het vergemakkelijkt het nemen van obstakels op een oneffen ondergrond.
Figuur 23
Langere of kortere zwenkwielvork monteren
Een kortere zwenkwielvork verlaagt de zitting, geeft een kleinere draaicirkel, vergemakkelijkt zo het nemen van obstakels in nauwe ruimten en het levert tevens meer ruimte voor de benen op. Een langere zwenkwielvork verhoogt de zitting en maakt het gebruik van verschillende zwenkwielalternatieven mogelijk.
De tabel op pagina 31 geeft aan welke zithoogten mogelijk zijn door bovenstaande methoden toe te passen.
Opgelet:
Vergeet niet om de hoek van het zwenkwiel aan te passen als u de zithoogte wijzigt en de remmen bij te stellen als u de zithoogte achteraan wijzigt.
Instellen van de stoel

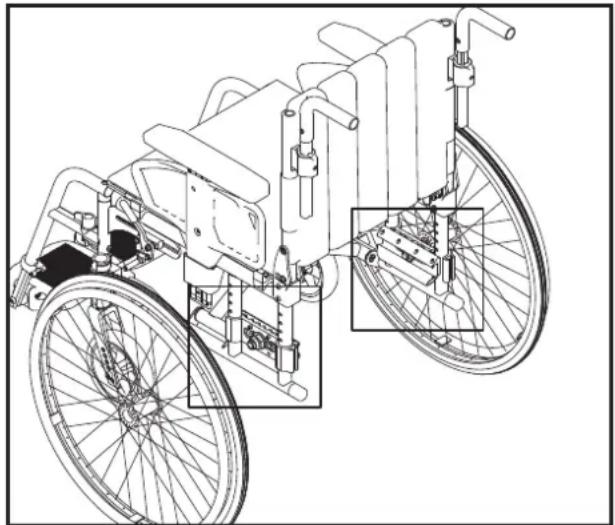

Instellen van de zithoogte – achter
Figuur 24 en 25
Op het frame van de rolstoel treft u een meetschaal aan (25A) die de zithoogte aangeeft in verhouding tot de wielafmeting.
- Verwijder het wiel
- Draai de schroef (25B) zo ver mogelijk los met een 27 mm-sleutel
- Trek de binnenste en buitenste wielvergrendeling een beetje uiteen
- Verstel de wielvergrendeling stapsgewijze omhoog of omlaag overeenkomstig de schaal
- Druk de binnenste en buitenste wielvergrendeling weer samen
Opgelet: Het is belangrijk dat de pennen in de wielvergrendeling in de openingen in het frame vallen en dat het huis horizontaal in de gleuf ligt voordat u de schroef vastdraait.
heatmap
| Value | 24 | 22 | 20 | |---|---|---|---| | 20 | 40 | 38 | 36 | | 38 | 42 | 40 | 38 | | 40 | 44 | 42 | 40 | | 42 | 46 | 44 | 42 | | 44 | 48 | 46 | 44 |Alternatieve wielafmetingen

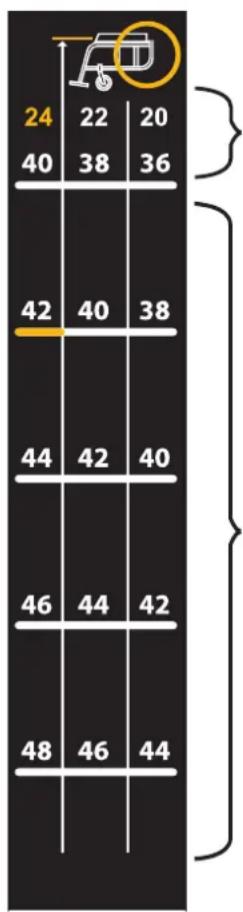

Zithoogten die mogelijk zijn met de verschillende stappen op de schaal
Zoek bovenaan op de schaal uw wielafmeting op. De kolom onder de wielafmeting geeft aan waar de wielvergrendeling moet zitten om de desbetreffende zithoogte te verkrijgen.
Instellen van de stoel
Instellen van het zwaartepunt

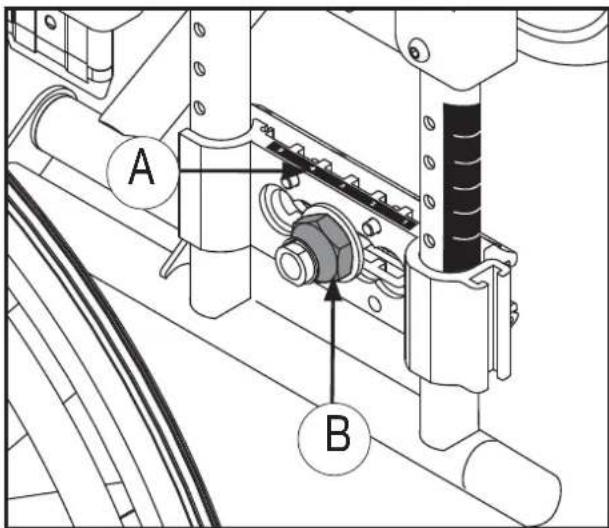

Figuur 26 en 27
Het wiel kan worden ingesteld in vijf uiteenlopende posities in verhouding tot het zwaartepunt.
Deze worden weergegeven op de schaal (26A) op de wielvergrendeling. Positie 1 is de beste anti-kantelpositie.
- Draai de schroef (26B) zo ver mogelijk los met een 27 mm-sleutel.

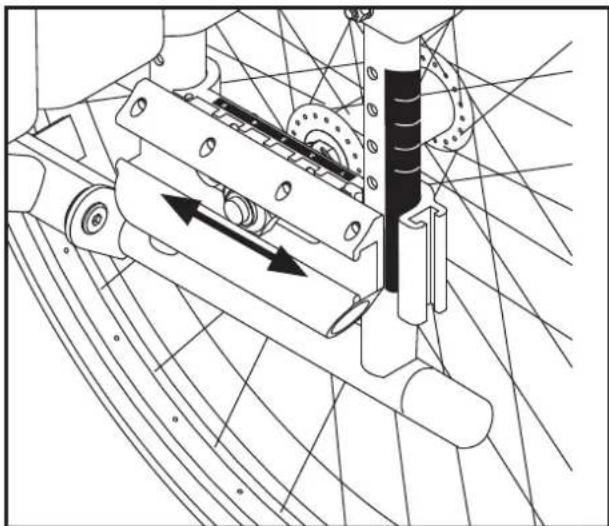

- Verplaats het huis van het wiel vooruit of achteruit (Figuur 27).
Opgelet:
Het is belangrijk dat de pennen in de wielvergrendeling in de openingen in het frame vallen en dat het huis horizontaal in de gleuf ligt voordat u de schroef vastdraait.
Vergeet niet om de remmen en de anti-kantelstabilisator bij te stellen als u de zithoogte en het zwaartepunt hebt gewijzigd.
Opgelet:
Als u de hoogte en het zwaartepunt wijzigt, moeten de wielen eerst worden afgesteld en daarna de hoogte en de hoek van de zwenkwielen.
Figuur 26
Instellen van de stoel

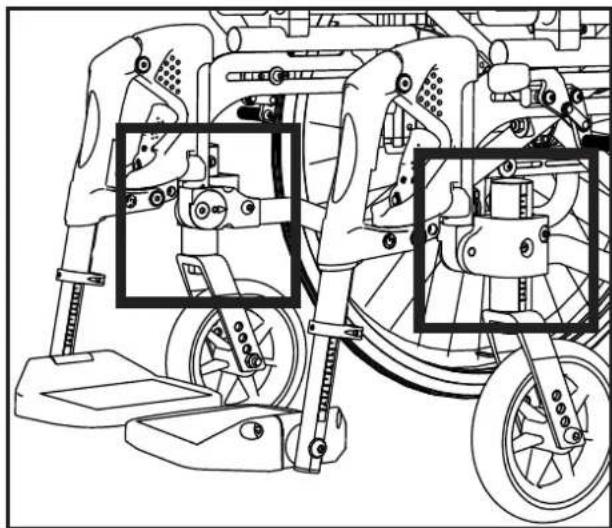

Instellen van de zithoogte – vooraan Figuur 28, 29 en 30
Als u de hoogte van de rolstoel wijzigt, moet eerst de hoogte van de wielen worden afgesteld en daarna pas de hoek. Er is een schaal beschikbaar voor het instellen van zowel de hoogte als de hoek van de zwenkwielen, wat een gelijkmatige instelling van de beide zwenkwielen vergemakkelijkt.
Instellen van de zwenkwielhoogte Figuur 29
Het aandrijfwiel heeft een schaal van 1–9 die het instellen van dezelfde hoogte voor beide zwenkwielen vergemakkelijkt.
• Draai de schroef los (29A)
- Stel de gewenste hoogte in, zie de schaal (29B)
• Draai de schroef weer vast
Figuur 29

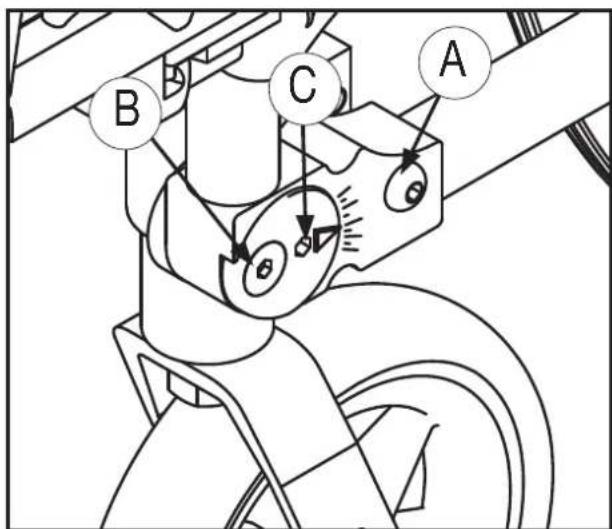

Instellen van de zwenkwielhoek
Figuur 30
• Draai de schroef (30A) enigszins los
• Draai de schroef los (30B)
- Plaats de Inbussleutel in de draaischijf (30C) en draai naar de gewenste hoek. Zie de schaal
- Draai de schroef (30B) vast (U kunt een schroefdraadborgingsproduct, zoals blauwe Locktite nr. 243, gebruiken)
• Draai de schroef (30A)
Als het voorste zwenkwiel in de correcte hoek staat, bevindt het lagerhuis zich in een rechte hoek (90°) op de basis. Dit kunt u doen door toepassing van een haakse hoek op de basis.
Figuur 30
Instellen van de stoel
Instellen van de hoogte van de rugleuning Figuur 31
Als u de hoogte van de rugleuning wilt afstellen, kunt u de rugleuningbuizen bereiken door het "deksel" (31C) in de bekleding van de rugleuning te openen. De meetschaal (31A) geeft de rugleuninghoogte aan. U komt gemakkelijker bij de rugleuningbuizen als u de duwhandgreep optilt. De afstelling kan worden uitgevoerd terwijl de gebruiker in de rolstoel zit. Ook is het niet noodzakelijk om de rijwielen te verwijderen als u de hoogte van de rugleuning aanpast.
- Draai de schroef in de rugleuningbuis (31B) los
- Stel de gewenste rugleuninghoogte in.
Zie de meetschaal
• Draai de schroef weer vast

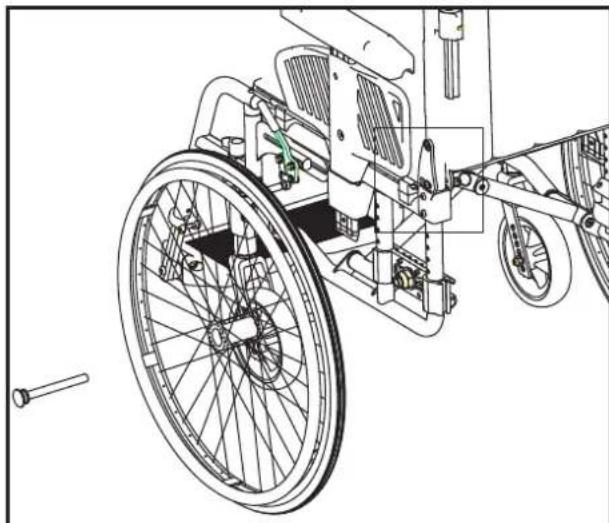

Instellen van de hoek van de rugleuning Figuur 32 en 33
De hoek van de rugleuning kan worden ingesteld van -5^ tot 15^ , met intervallen van 5^ . De schaal op de bevestigingsbeugel van de rugleuning geeft de rugleuninghoek (33A) aan. De afstelling kan worden uitgevoerd terwijl de gebruiker in de rolstoel zit. Ook is het niet noodzakelijk om de rijwielen te verwijderen als u de hoek van de rugleuning aanpast.
• Draai schroef (33B) circa 5 mm los
- Trek de borgring (33C) naar buiten, stel de hoek van de rugleuning in en laat de borgring los in de gewenste hoek
• Draai de schroef (33B) weer vast
Figuur 31
Instellen van de stoel
Instellen van de kromming van de rugleuning Figuur 34
De rolstoel heeft een gepolsterde rugleuning die kan worden aangepast aan de kromming van de rugleuning om een comfortabele zitpositie en een goed evenwicht te bewerkstelligen. De gebruiker kan tijdens het instellen van de kromming van de rugleuning in de rolstoel blijven zitten.
Maak de bekleding van de rugleuning los om bij de klittenbanden te komen. Deze kunnen worden bijgesteld om de kromming van de rugleuning aan te passen en zo een maximaal comfort en optimale steun te bewerkstelligen.
Instellen van de remmen
Figuur 35 en 36
De standaard rolstoel wordt geleverd met remmen die zijn gemonteerd in de middelste aandrijfwielpositie.
U kunt de rem verwijderen door de schroef (35A) op de binnenkant van het frame aan de voorkant van de rolstoel los te draaien. Verplaats de complete rem door de gleuf in de gewenste positie. De juiste afstand tussen het remblok en het wiel (36A) is circa 2,5 cm.
De remmen die bij de rolstoel zijn inbegrepen hoeven normaal gesproken niet te worden bijgesteld.
Instellen van de stoel
Instellen van de anti- kantelstabilisator Figuur 37
Stel de anti-kantelstabilisator bij nadat u het zwaartepunt van de rolstoel hebt veranderd. Draai de schroef los (37A). Trek of duw de anti-kantelstabilisator in positie zodat de waarde op de meetschaal van de stabilisatorstang met de wielpositie correspondeert. Draai de schroef weer vast. Er moet een speling zijn van maximaal 35 mm van het uiteinde van de anti-kantelstabilisator tot de basis. Dit kan worden bijgesteld door de schroef (37B) los te draaien en aan/op de onderste buis van de anti-kantelstabilisator te trekken of te duwen. Draai de schroef weer vast.

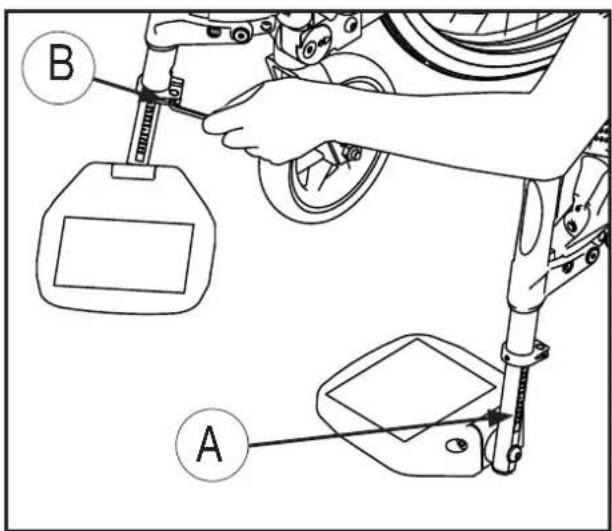

Instelling van de lengte van de beensteunen Figuur 38
De beensteunen hebben aan de buitenkant een lineaire schaal (38A) die het instellen van de juiste lengte vergemakkelijkt. Om de lengte van de beensteunen in te stellen draait u de bevestigingsschroef (38B) circa 5 mm los. Stel de beensteunen nu in op de gewenste lengte en draai de schroef weer vast.

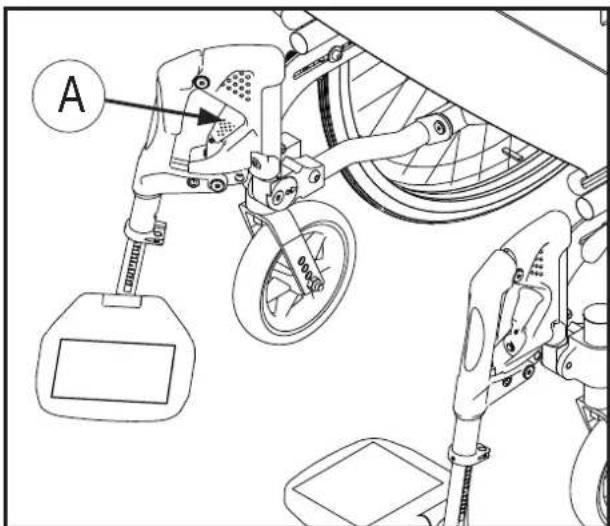

Instelling van de hoek van de beensteun Figuur 39
De hoek van de beensteun kan worden ingesteld op 70°, 80° of 90°.
• Draai de schroef eruit (39A)
- Trek of duw de beensteun in de gewenste hoek
- Doe de schroef in het juiste gat en draai deze vast
Figuur 37
Instellen van de stoel
Instellen van de zitdiepte
Figuur 40, 41 en 42
U kunt de zitdiepte instellen door de stoelbekleding naar voor of achter te trekken, totdat de gewenste zitdiepte is ingesteld.
- Maak de overlappende klittenband(40A) in de stoelbekleding los
- Klap de rolstoel in. Hierdoor komt de stoelbekleding voldoende los en kunt u deze verschuiven
- Trek de stoelbekleding naar voor of achter om de gewenste zitdiepte in te stellen
- Maak de overlappende klittenband in de stoelbekleding vast en klap de rolstoel uit
De tabel op pagina 31 geeft aan welke zitdiepten mogelijk zijn voor uw rolstoel.
Figuur 40
Instellen van de stoel

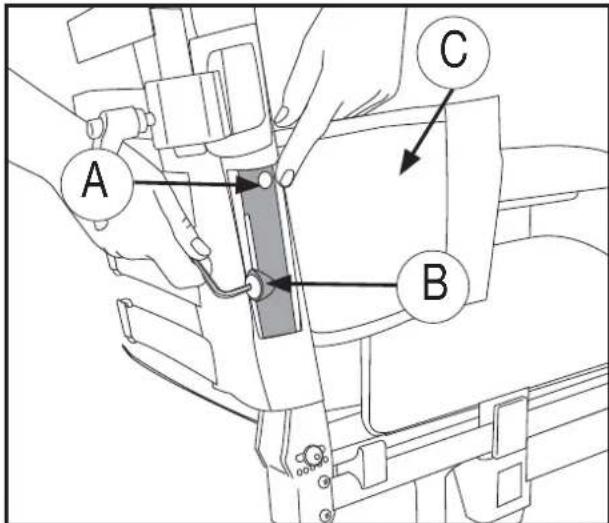

Instellen van de hoogte van de armlegger Figuur 43
U kunt de hoogte van de armlegger instellen door de schroef (43A) los te draaien. Verhoog of verlaag de armlegger in de gewenste positie. Gebruik de schaal (43B) om de beide armleggers op dezelfde hoogte in te stellen. De schaal geeft het aantal centimeter aan van de zitting tot de bovenzijde van de armlegger. Draai de schroef weer vast. Na het instellen van de armlegger kan de bescherming voor de kleding worden verplaatst ter voorkoming van openingen naar het wiel. Draai de schroef (43C) los en duw de bescherming voor de kleding omhoog of omlaag. Draai de schroef weer vast. (Het is niet mogelijk om de zijschildjes van de Legend-2 (Zitbreedte 54-60) af te stellen.)
Naar voren of achteren verstellen van de armleuning Figuur 44
Wijzig de positie van de armleuningen door het kussen van de armleuning naar voren of naar achteren te verplaatsen.
- Draai de schroeven los (44A) met een 10 mm steeksleutel
- Trek of duw het kussen naar voren of naar achteren in de gewenste positie, en draai de schroeven weer vast
Figuur 43
- Draai de schroef los (33A). Gebruik een 4 mm inbussleutel.

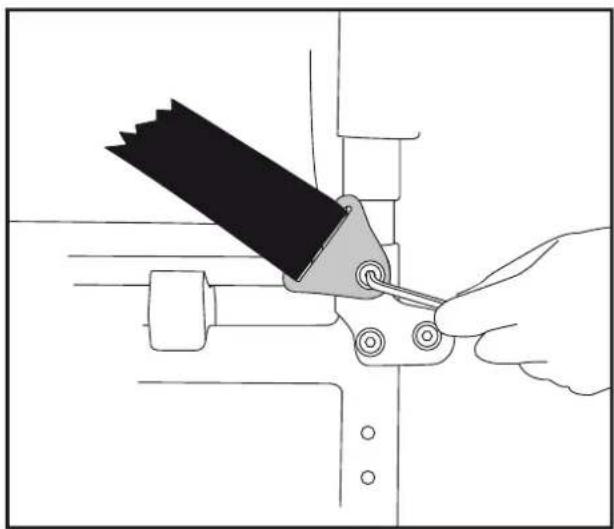

- Monteer de heupgordel zoals aangegeven in figuur 46. Gebruik de schroef die u zojuist hebt verwijderd.
- Zorg ervoor dat de heupgordel is aangepast aan de rolstoelgebruiker. De gordel moet strak over de heup liggen met een hoek van ca. 45° vanaf het punt waar de gordel aan de stoel is bevestigd.
- Zorg ervoor dat de gordel te allen tijde schoon is en dat het vergrendelingsmechanisme goed werkt. De gordel en het vergrendelingsmechanisme kunnen met een vochtige doek worden schoongemaakt.
⚠ Wanneer de gordel boven de heup wordt geplaatst, over het weke gedeelte van de buik, kan dat leiden tot een verkeerde zithouding, waardoor de gebruiker onderuit zakt.
Figuur 45
Juiste positie van de gordel

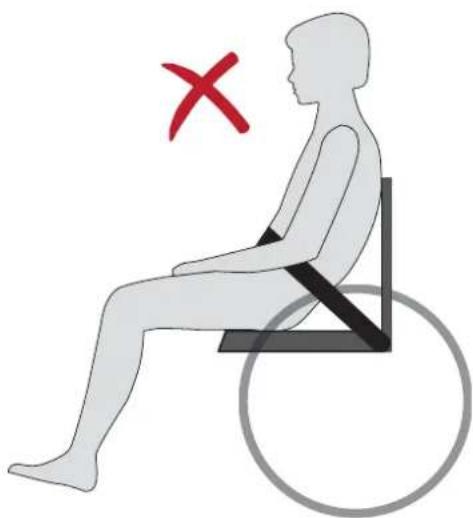

Verkeerde positie van de gordel
- Ga niet op de voetplaten staan en oefen er geen grote druk op uit.
- Een rolstoel moet worden beschouwd als een vervanging van het lopen. Gebruikers moeten zich daarom als voetganger gedragen en zich niet op verkeerswegen of straten begeven.
- Zorg er tijdens de transfer uit de rolstoel voor dat u op een vaste en zo effen mogelijke ondergrond staat. Controleer of de rolstoel op de rem staat om ervoor te zorgen dat de rolstoel niet onverhoeds in beweging komt.
- De maximale gewichtcapaciteit van de Exigo 30 is 140 kg.
- U dient de rolstoel regelmatig te inspecteren om ervoor te zorgen dat alle schroeven, bouten en andere bevestigingen goed vastzitten.
- Zorg ervoor dat de anti-kantelstabilisator altijd is ingeschakeld zolang de rolstoel in gebruik is.
- Als u wijzigingen aanbrengt, zoals het verplaatsen van aandrijfwielen of zwenkwielen, het wijzigen van de rugleuninghoogte, enz., kan dit effect hebben op bepaalde eigenschappen van de rolstoel, zoals het evenwicht en het kantelpunt. Wees extra voorzichtig als de rolstoel opnieuw in gebruik genomen wordt.
- Het verdient aanbeveling dat er een bevoegde begeleider aanwezig is tijdens de transfer in en uit de rolstoel.
- Zorg ervoor dat kleding, bagage en andere voorwerpen niet tussen de spaken komen.
- Houd rekening met het risico dat uw vingers beklemd kunnen raken. Steek uw vingers niet tussen de kledingbescherming en het wiel of tussen het wiel en de rem.
- Als de voorkant van de rolstoel verhoogd moet worden om een obstakel te overwinnen, doe dit dan absoluut niet door de duwhandvatten omlaag te drukken. Zet een voet op de kantelstang en oefen een matige druk uit op de duwhandvatten.
- Als de gebruiker lang in de rolstoel zit, brengt dit een verhoogd risico van drukwonden met zich mee. Als het risico van drukwonden groot is, kan men een speciaal zitkussen gebruiken om dit te voorkomen.
Veiligheid in auto's
Legend-2 als passagiers stoel in een auto.
De rolstoelgebruiker dient indien mogelijk een transfer te maken naar een zitplaats in de auto en de door de fabrikant van het voertuig geïnstalleerde veiligheidsgordel te gebruiken. De ongebruikte rolstoel dient tijdens het vervoer in een laadruimte geplaatst te worden of vastgezet te worden in het voertuig.
De rolstoel kan gebruikt worden als een passagiersstoel in de auto, fixatie d.m.v 4-punts bevestigingssysteem. De rolstoel is getest volgens ISO 7176/19.
Als de rolstoel als passagiersstoel wordt gebruikt, dient deze in de rijrichting te staan.
De rolstoel moet bevestigd zijn met het vergrendelingssysteem waarvoor het is getest; Het systeem is een 4-punts bevestigingssysteem. Het systeem vergrendeld zowel stoel als gebruiker met de auto. Het systeem vergt bevestigingsrails in de auto.

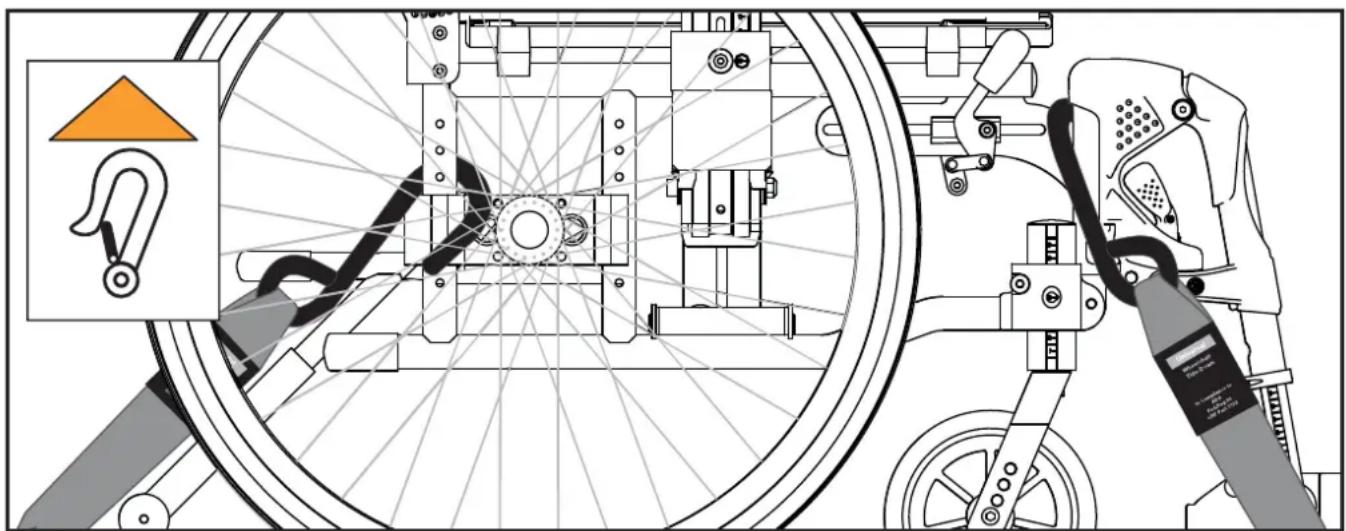

De Legend-2 heeft 4 markeringspunten (Afbeelding 48) die gebruikt moeten worden voor de vergrendeling van de stoel:
- De buis van het zijframe aan de achterzijde, boven het wielblok
- Voorste buis van het zijframe, boven de beensteunophanging
Handicare kan niet aansprakelijk worden gesteld als de Legend-2 als passagiersstoel in een auto wordt gebruikt met een vergrendeling anders dan hierboven beschreven.
Veiligheid in auto's
Vastzetten van de gordel:
- De gordel moet zo strak mogelijk over de heupen worden vastgezet, tussen 30° and 75°
- Het andere deel van de gordel loopt over borst en schouder
- De gordel moet zo strak mogelijk worden aangespannen en mag niet gedraaid zijn
- Let er op dat de gordel niet van het lichaam wordt gehouden door rolstoeldelen, zoals bijv. de armsteunen of wielen. Zie afbeelding 49 voor een correctie positie.
- De stoel mag niet achterover kantelen als deze als passagiersstoel in een auto wordt gebruikt
WAARSCHUWING
a) Daar waar mogelijk moet de stoel in rijrichting staan en vergrendeld worden conform de instructies van de fabrikant van het bevestigingssysteem.
b) Deze rolstoel is getest voor gebruik in auto's en voldoet aan de eisen die gelden voor transport in rijrichting. De rolstoel is niet getest voor afwijkende posities in een voertuig.
c) The rolstoel is dynamisch getest voor gebruik in rijrichting, waarbij de gebruiker een 3-punts gordel gebruikt.
d) De 3-punts gordel moet worden gebruikt om de kans op hoofd en borst verwondingen te minimaliseren bij eventuele botsingen met delen van de auto.
Veiligheid in auto's
e) Om ongelukken te voorkomen dienen werkbalden die niet voldoen aan de veiligheidseisen:
- verwijderd te worden en separaat vergrendeld te worden - vergrendeld te worden aan de rolstoel, waarbij gebruik wordt gemaakt van schokabsorberend materiaal tussen werkblad en gebruiker
f) Daar waar mogelijk dienen accesores vergrendeld te worden aan de rolstoel. Anders dienen de accesores te worden verwijderd en vergrendeld in het voertuig tijdens transport.
g) Ondersteunings en positionerings uitrustingen mogen niet gezien worden als veiligheids uitrustingen/gordels als deze niet voorzien zijn van een label dat aangeeft dat ze voldoen aan ISO 7176/19-2008
h) Na een botsing dient de rolstoel geinspecteerd te worden door een door de fabrikant geautoriseerd persoon, alvorens deze opnieuw mag worden gebruikt.
i) Er mogen geen wijzigingen worden aangebracht aan de verankeringspunten/auto bevestigingen van de rolstoel. Ook ontwerpwijzigingen aan het frame, zonder afstemming met de fabrikant, zijn niet toegestaan.
Onderhoud
De in dit hoofdstuk beschreven onderhoudswerkzaamheden kunnen door de gebruiker zelf worden uitgevoerd. Overige onderhoudswerkzaamheden moeten worden verricht door bevoegd personeel van uw plaatselijke leverancier of helpcenter. Voor informatie aangaande reparaties of service kunt u zich wenden tot het helpcenter in uw land.
Reinigen van het frame
Het frame moet regelmatig worden afgewassen met zacht zeepwater. Als het frame erg vuil is kan men schuurmiddel gebruiken. Het frame kan ook worden afgespoeld met een hogedrukstraal. Spuit dan echter niet direct op de kogellagers met de straal. Droog de rolstoel grondig af na het reinigen of als de rolstoel in de regen is geweest. Als u een schuurmiddel hebt gebruikt, moeten de beweeglijke onderdelen opnieuw worden gesmeerd.
Desinfectie
Desinfectie mag uitsluitend worden uitgevoerd door bevoegd personeel. De rolstoel kan worden gedesinfecteerd met een desinfectiemiddel dat 70-80 % ethanol bevat. Gebruik geen desinfectiemiddelen die fenol of chloor bevatten.
Reinigen van zitting- en rugleuningbekleding
De stoelbekleding, rugbekleding en extra rugbekleding kunnen worden gewassen bij 60°C. Zie de wasinstructie op de verschillende stoffen.
Omstandigheden die schade aan de rolstoel kunnen veroorzaken
De rolstoel dient niet te worden gebruikt bij temperaturen onder -35^ of boven 60^ . Er zijn geen beperkingen van toepassing wat betreft vochtigheid of atmosferische druk. Op de opslag van de rolstoel zijn geen bijzondere voorwaarden van toepassing, behalve voornoemde beperkingen.
Schroeven en moeren
Schroeven en moeren kunnen mettertijd los gaan zitten. Vergeet daarom niet om dit regelmatig te controleren en de schroeven en moeren zo nodig aan te halen. U kunt een schroefdraadborgingsproduct, zoals blauwe Locktite nr. 243, gebruiken. Nadat een borgmoer verwijderd is geweest, verliest ze haar borgende eigenschappen enigszins en moet daarom worden vervangen.
Aandrijfwielen
De aandrijfwielen zijn voorzien van spaken. Deze moeten minstens één maal per jaar worden bijgesteld. Neem hiertoe contact op met een plaatselijke fietsenmaker of uw plaatselijke helpcenter.
Snelvergrendelingspal op wielen
De snelvergrendelingspal op de aandrijfwielen dient regelmatig te worden geïnspecteerd. Controleer of de lagers naar behoren functioneren. De losbout en lagers moeten regelmatig worden gereinigd en gesmeerd met olie.
Onderhoud
Aanbevolen bandenspanning
De rolstoel wordt standaard geleverd met massieve wielen. Zoek de maat op het wiel/zwenkwiel staat en zoek daarna de aanbevolen maximumluchtdruk op in de tabel. Denk eraan dat de rolstoel bij een hoge bandenspanning makkelijker rolt, terwijl een lagere druk een beter dempend effect heeft. Om optimale eigenschappen te waarborgen dient de bandenspanning regelmatig te worden gecontroleerd.
| kPa Bar PSI | |||
| Aandrijfwiel, lucht 350 3,5 | 50 | ||
| Aandrijfwiel, hoge druk 63 | 0 6,3 90 | ||
| Zwenkwiel 6”, lucht 250 2 | 5 35 | ||
| Zwenkwiel 8”, lucht 250 2 | 5 36 |
Gereedschap voor service en onderhoud van de rolstoel
| Afstellen: | Verktøy: |
| Remmen | Inbussleutel 4 mm |
| Beensteunlengte | Inbussleutel 5 mm |
| Voetplaten | Inbussleutel 5 mm |
| Anti-kantelstabilisator | Inbussleutel 4 mm, 5 mm, Steeksleutel 10 mm |
| Armleggerhoogte | Inbussleutel 4 mm |
| Rugleuninghoogte | Inbussleutel 4 mm |
| Rugleuninghoek | Inbussleutel 5 mm |
| Zitdiepte | Inbussleutel 3 mm |
| Zithoogte voorzijde | Inbussleutel 6 mm |
| Aandrijfwielpositie | Steeksleutel 27 mm |
| Zwenkwielhoek | Inbussleutel 5 mm |
Reparaties
Behalve kleinere lakreparaties, het verwisselen van banden en het bijstellen van de remmen, dienen alle reparaties te worden uitgevoerd door bevoegd personeel van uw plaatselijke leverancier of door het helpcenter.
Voor informatie aangaande reparaties of service kunt u zich wenden tot het helpcenter in uw land.
Onderhoud
Vervangen van luchtbanden
Figuur 50
Luchtbanden zijn als accessoire beschikbaar.
Banden verwijderen
- Verwijder het wiel, laat de band leeglopen door de pin in het ventiel in te drukken of door het ventiel los te draaien.
- Zorg ervoor dat de rand van de band goed in de binnenste gleuf van de velg (50A) ligt.
- Trek de rand van de band over de velgrand heen. Gebruik zo nodig de speciale bandenlichter (50B). Verzeker u ervan de binnenband niet beklemd raakt tussen de bandafnemer en de velgrand.
Figuur 50
Banden plaatsen
- Plaats de binnenband in de nieuwe buitenband en breng een middel aan op het uiteinde van de band (50C) dat de wrijving vermindert (zeep of een speciaal bandmontagemiddel).
- Zorg ervoor dat het uiteinde van de band aan een zijde goed in de gleuf van de velg (50A) ligt. Trek de band over de rand. Zorg ervoor dat de binnenband niet beklemd raakt.
- Pomp de band op de juiste spanning en monteer het wiel op de rolstoel.
Inspectie na zes maanden, daarna jaarlijks
- Controleer of de rem naar behoren werkt. Stel zo nodig bij.
- Controleer of de banden intact zijn en of de zijden niet beschadigd zijn.
- Zorg ervoor dat de rolstoel schoon is en dat alle beweeglijke onderdelen functioneren.
- Controleer de voorste zwenkwielvork op speling. Stel zo nodig bij. De as moet onbelemmerd om zijn spil draaien, maar er mag geen speling zijn in opwaartse of neerwaartse richting.
- Controleer de schroefverbindingen en stel deze zo nodig bij.
Technische specificaties
Technische specificaties en afmetingen
De rolstoel wordt standaard geleverd met verschillende zithoogten en -breedten. De hoogte die ideaal is voor de rolstoelgebruiker is afhankelijk van twee factoren: De lengte van de gebruiker en de manier waarop de rolstoel moet worden voortbewogen. Informeer bij uw dealer of uw plaatselijke helpcenter als u vragen hebt over de juiste hoogte en breedte. (De afmetingen worden aangegeven in centimeters tenzij anders vermeld.)
| Zitbreedte | 36, 39, 42, 45, 48, 51, 54, 57, 60 | |||||||
| Zitdiepte Standaard Lang | ||||||||
| Zithoogte voorzijde= positie niet van toepassing | ||||||||
| Vork mm | Wiel inch/mm | Positie van de gaten in de zwenkwielvork | ||||||
| 1. 2. 3. | 4. 5. 6. | |||||||
| 92 | 4"/100 | 37-43 | 35,5-4 | 1,5 | ||||
| 92 5"/12 | 5 38,5-44,5 | |||||||
| 120 4"/1 | 00 40-46 | 38,5-44,5 | 37-43 |  1. | ||||
| 120 5"/1 | 25 41,5-47,5 | 40-46 | 38,5-44,5 | |||||
| 120 6"/1 | 50 43-49 | 41,5-47,5 | 40-46 | |||||
| 146 4"/1 | 00 43-49 | 41,5-47,5 | 40-46 | |||||
| 146 5"/1 | 25 44,5-50,5 | 43-49 | 41,5-47,5 | 40-46 | ||||
| 146 6"/1 | 50 46-52 | 44,5-50,5 | 43-49 | 41,5-47,5 | ||||
| 146 8"/2 | 00 47,5-53,5 | 46-52 | ||||||
| Zithoogte achter | Aandrijfwiel Zithoogte - achter | |||||||
| 20" 36 - 44 | ||||||||
| 22" 38 - 46 | ||||||||
| 24" 40 - 48 | ||||||||
| Rugleuning, hoogte | 35 - 45 | |||||||
| Armleggers, hoogte | Standaard armleggers 17 - 24 | |||||||
| Armlegger, hoogte 22 - 29 | ||||||||
| Totale hoogte | 75 - 93, Standaard 84 | |||||||
Technische specificaties
| Totale breedte | Zitbreedte + 18 |
| BreedteIngeklapt 28 cm | |
| Totale lengte | 94 - 100, Standaard 97 |
| Gewicht vanstoel | 18 kg |
| Transport-gewicht | 9,3 kg |
| Max.Gebruikersgewicht 140 kg | (Zitbreedte 54, 57, 60: 160 kg) |
De rolstoel en de meeste onderdelen zijn gemaakt van een speciale aluminiumlegering. De rugleuning en zitting zijn gemaakt van vlamvertragend materiaal. De rolstoel kan worden geleverd met massieve banden of luchtbanden op zwenkwielen en aandrijfwielen.
Verwijderingsvoorschriften
Afval van de verpakking en de onderdelen van de rolstoel kunnen, net als de rolstoel zelf, worden verwijderd als gewoon afval. Het belangrijkste bestanddeel van de rolstoel is aluminium dat geschikt is om opnieuw te worden gesmolten. De plastic- en kartonnen verpakking zijn geschikt voor recycling.
Merktekens en labels
Productnaam
exigo 30
Model
Zitbreedte
Zitdiepte
Max. gewicht gebruiker
Handicare AS
∅revelen 37
1501 Moss
NORWAY
www.handicare.com
42 cm
36 - 45 cm
max 140 kg
Serienummer CE-merkteken
handicare
Prod no: 0000001
Handicare AS
P.O.Box 163
1501 Moss
Norway
www.handicare.com
Jaar en maand van productie
Produced
JAN:2010
handicare
Serial no.:
EB-100001
www.handicare.com
Specificatie van hefpunten
Bevestigingspunten auto
Aandrijfwiel en aandrijfwielbevestiging
- Aandrijfwielbevestiging met Impera-wielvergrendeling (maakt het mogelijk om de wielvluchthoek af te stellen)
- Amputatieblok
- Aandrijfwiel met verschillende afmetingen en banden – massief, hoge druk en lucht
• Hoepel met extra frictie
• Bekleding met extra frictie - Spaakbeschermingen 12
- Wiel voor eenhandsbediening ③
- Extra rem voor begeleider
Zwenkwiel en zwenkwielbevestiging
- Zwenkwiel met verschillende afmetingen en banden – massief en lucht
- Zwenkwielvorken in verschillende afmetingen
Remmen
- Rem – op de rem zetten met lange hendel
Beensteun
- Beensteun, verstelbare hoek ④
• Voetplaat, verstelbare diepte 5 - Amputatiesteun 67
Rugleuning
• Comfortrugleuning Smartsit ⑧
• Duwhandgreep in hoek
- Duwhandgreep ⑨
• Duwhandgreep voor neksteun 10
- Neksteun 11
Armleggers en kledingbescherming
• Korte armleggers, standaardhoogte
- Lange armleggers, hoog
• Korte armleggers, hoog
• Hemiplegie-armlegger 12
- Bescherming voor kleding
Diverse accessoires
• Elektrische pomp 13
- Krukkenhouder
- Werkblad 14
- Zitkussen 15
• Zitkussen Smartsit Basic 16
• Zitkussen Smartsit Comfort 17
- Heupgordel 18
- Bevestiging voor heupgordel
- Rugzak
• Tas
• Anti-kantelstabilisator 19
Alle accessoires worden geleverd met montageaanwijzingen.
Neem contact op met uw Handicare-dealer voor accessoires en reserveonderdelen.
Garantie
Garantie: Deze garantie is van toepassing op alle nieuwe handbediende Handicarerolstoelen die zijn verkocht door erkende Handicare AS dealers.
De 2 jarige garantie op het product is geldig vanaf de leveringsdatum. Handicare AS garandeert dat het product geen gebreken heeft wat betreft materiaal en ontwerp en dat het product voldoet aan alle eisen die in de verkoopfolder worden vermeld.
Handicare AS garandeert gratis reparaties, onderhoud en vervanging van defecte onderdelen, mits de schade veroorzaakt is tijdens normaal gebruik zoals beschreven in de gebruikshandleiding.
Vervanging van onderdelen, service en claims die onder de volgende beperkte garantie worden ingediend, moeten schriftelijk in het bezit zijn van Handicare AS binnen 45 dagen vanaf de datum waarop deze zich voortdeden om recht hebben op schadeloosstelling.
Uitsluitingen en beperkingen
- Uitrusting die is afgesteld door anderen dan Handicare AS of een vertegenwoordiger van het helpcenter worden niet gedekt door deze garantie.
- Banden, binnenbanden en bekleding worden niet gedekt door deze garantie.
- Schade aan accessoires wordt niet gedekt door deze garantie.
- Uitrusting die niet met de nodige zorgvuldigheid is behandeld of die is gebruikt op een manier die niet in overeenstemming is met de richtlijnen in deze gebruikshandleiding wordt niet gedekt door de garantie.
Claims indienen volgens de garantie
Uitrusting waarvan blijkt dat ze niet bevredigend functioneert moet worden teruggestuurd naar de erkende Handicare AS dealer waar het product is gekocht. De dealer zal zorgdragen voor de noodzakelijke reparaties en service. Handicare AS zal zijn uiterste doen om de dealer te voorzien van alle onderdelen die nodig zijn om de reparatie uit te voeren, maar de garantie dekt noch de verzendkosten van de uitrusting naar en van de dealer, noch een vervangende rolstoel voor de koper gedurende de periode dat de rolstoel in reparatie is.
Indien de koper de uitrusting niet kan retourneren naar de erkende Handicare AS dealer die het product heeft verkocht, dient de koper contact op te nemen met het hoofdkantoor van Handicare AS, tel.: +47 69 24 44 00 in Noorwegen voor informatie over de naam van een erkende dealer die de reparatie volgens de garantie op zich kan nemen. De koper dient het modelnummer, serienummer, de aankoopdatum en een beschrijving van de fout op te geven in alle communicatie met de dealer te vermelden.
handicare
Handicare AS
PB 163
1501 Moss
Norge
www.Handicare.com
Aantekeningen
Aantekeningen
Waarschuwing: De inhoud van deze gebruikshandleiding is uitsluitend informatief bedoeld. De gegevens kunnen zonder voorafgaande waarschuwing worden gewijzigd en mogen daarom niet worden geïnterpreteerd als een verplichting vanwege Handicare AS. Handicare AS is niet aansprakelijk, wettelijk noch financieel, voor fouten of onnauwkeurigheden die kunnen voorkomen in deze gebruikshandleiding. Alle producten die in deze gebruikshandleiding worden genoemd, zijn geregistreerde handelsmerken en mogen niet zonder goedvinden van Handicare AS in een andere context worden gebruikt.
Aantekeningen
Geproduceerd door:
handicare
Handicare AS
www.handicare.com
- Gefeliciteerd met de aankoop van uw nieuwe rolstoel!
- De Exigo 30 in het kort
- Gebruik
- Instellen van de rolstoel
- Inhoudsopgave
- De onderdelen van de rolstoel
- Uitklappen van de rolstoel Figuur 3
- Opgelet:
- Inklappen van de rolstoel Figuur 4
- Gebruik van de rolstoel
- Snelvergrendeling Figuur 5
- In de hoogte verstelbare duwhandvatten Figuur 6
- Armleggers, verwijderen en plaatsen Figuur 7
- Uit- en indraaien/bevestigen/ verwijderen van beensteunen
- Voetsteun uit één stuk (standaard op de Exigo 30X-stoelen) Figuur 10
- Gebruik van de remmen Figuur 13
- Transfer in en uit de rolstoel Figuur 15, 16 en 17
- Obstakels nemen, trappen
- Obstakels nemen, trottoirbanden
- Hellingen
- Instellen van de stoel
- De Exigo 30 is voorzien van meetschalen die een nauwkeurige instelling van de rolstoel vergemakkelijken.
- Instellen van de zithoogte
- Instellen van de zithoogte – achter Figuur 21 en 22
- Instellen van de zithoogte – voorzijde Figuur 23
- Zwenkwiel hoger of lager in de zwenkwielvork zetten
- Grotere of kleinere zwenkwielen monteren
- Langere of kortere zwenkwielvork monteren
- Instellen van de zithoogte – achter
- Instellen van het zwaartepunt
- Instellen van de zithoogte – vooraan Figuur 28, 29 en 30
- Instellen van de zwenkwielhoogte Figuur 29
- Instellen van de zwenkwielhoek
- Figuur 30
- Instellen van de hoogte van de rugleuning Figuur 31
- Instellen van de hoek van de rugleuning Figuur 32 en 33
- Instellen van de kromming van de rugleuning Figuur 34
- Instellen van de remmen
- Instellen van de anti- kantelstabilisator Figuur 37
- Instelling van de lengte van de beensteunen Figuur 38
- Instelling van de hoek van de beensteun Figuur 39
- Instellen van de zitdiepte
- Instellen van de hoogte van de armlegger Figuur 43
- Naar voren of achteren verstellen van de armleuning Figuur 44
- Veiligheid in auto's
- Legend-2 als passagiers stoel in een auto.
- Vastzetten van de gordel:
- WAARSCHUWING
- Onderhoud
- Reinigen van het frame
- Desinfectie
- Reinigen van zitting- en rugleuningbekleding
- Omstandigheden die schade aan de rolstoel kunnen veroorzaken
- Schroeven en moeren
- Aandrijfwielen
- Snelvergrendelingspal op wielen
- Aanbevolen bandenspanning
- Reparaties
- Vervangen van luchtbanden
- Banden verwijderen
- Banden plaatsen
- Inspectie na zes maanden, daarna jaarlijks
- Technische specificaties
- Technische specificaties en afmetingen
- Verwijderingsvoorschriften
- Merktekens en labels
- Productnaam
- exigo 30
- Serienummer CE-merkteken
- Jaar en maand van productie
- Specificatie van hefpunten
- Bevestigingspunten auto
- Aandrijfwiel en aandrijfwielbevestiging
- Zwenkwiel en zwenkwielbevestiging
- Remmen
- Beensteun
- Rugleuning
- Armleggers en kledingbescherming
- Diverse accessoires
- Garantie
- Uitsluitingen en beperkingen
- Claims indienen volgens de garantie
- handicare
- Aantekeningen
Merk : Handicare
Model : Exigo 30
Categorie : Rolstoel
