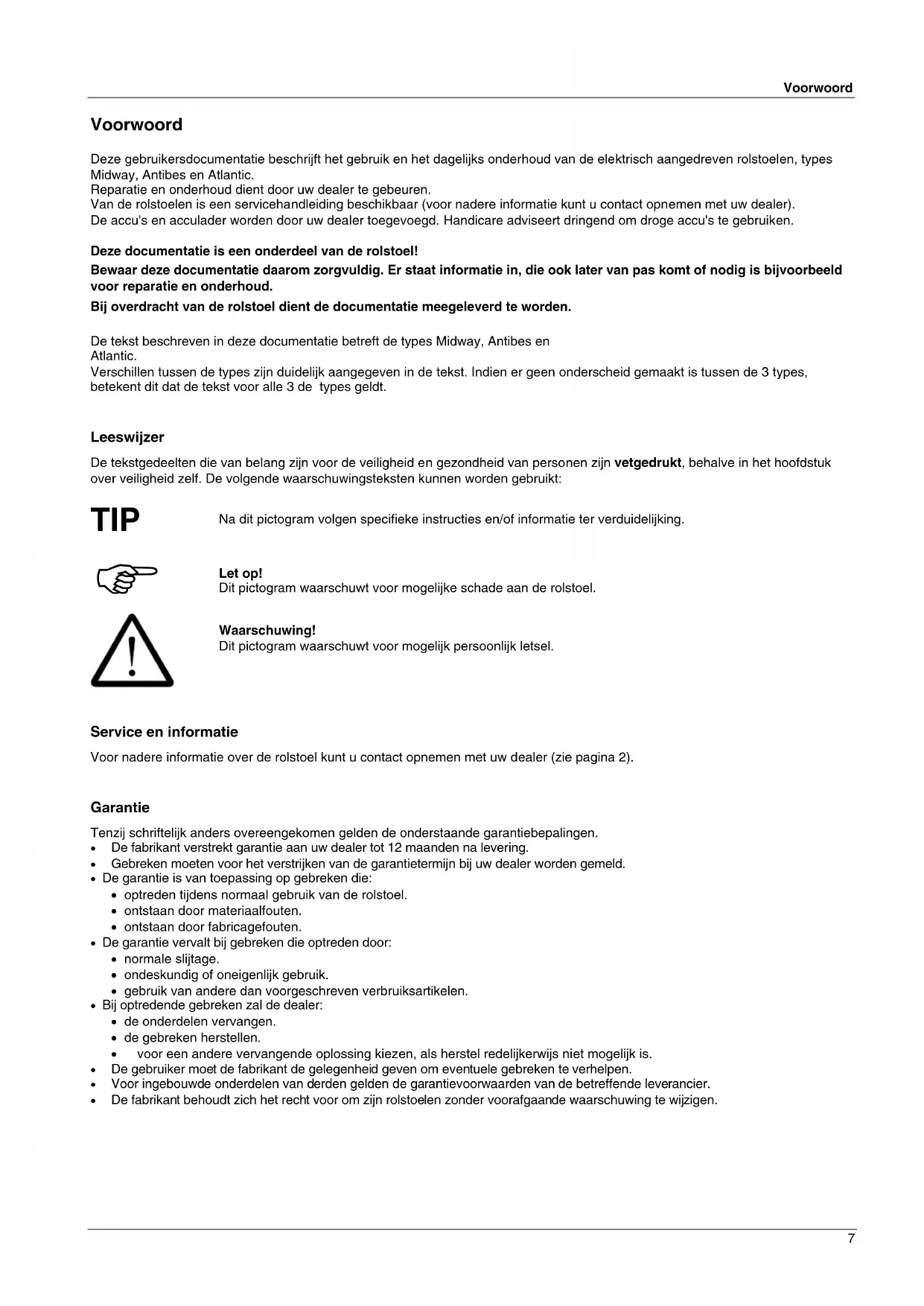

Voorwoord

Deze gebruikersdocumentatie beschrijft het gebruik en het dagelijkns onderhoud van de elektrisch aangedreven rolstoelen, types Midway, Antibes en Atlantic.

Reparatie en onderhoud dient door uw dealer te gebeuren.

Van de rolstoelen is een servicehandeiding beschikbaar (voor nadere informatie kutu contact opnemen met uw dealer).

De accu's en acculader worden door uw dealer toegevoegd. Handicare advisert dringend om droge accu's te gebruiken.

Deze documentationie is een onderdeel van de rolstoel!

Bewaar deze documentatie waarom zorgvuldig. Er staat informatie in, die ook later van pas komt of nodig is bijvoorbeeld voor reparatie en onderhoud.

Bij overdracht van de rolstoel dient de documentatie meegeleverd te worden.

De tekst beschreiben in deze documentatie betreft de types Midway, Antibes en Atlantic.

Verschillen tussen de types zich duidelijk aangegeven in de tekst. Indien er geen onserscheid gemaakt is tussen de 3 types, betekent dit dat de tekst voor alle 3 de types geldt.

Leeswijzer

De tekstgedeelten die van belang zichen voor de veiligheid en gezondheid van personen zichn vetgedrukt, behalve in het hoofdstuk over veiligheid zelf. De volgende waarschuwingstksten können worden gebruikt:

TIP

Na dit pictogram volgen specifieke instructies en/of informatatie ter verduidelijkking.

Let op!

Dit pictogram waarschuwt voor mogelijkke schade aan de rolstoel.

Waarschuwing!

Dit pictogram waarschuwt voor möglichk persoonlijk letsel.

Service en informatie

Voor nadere informatie over de rolstoel kut u contact opnemen met uw dealer (zie pagina 2).

Garantie

Tenzij schriftelijk anders overeengekomen gelden de onderstaande garantiebepalingen.

• De fabrikant verstrekt garantie aan uw dealer tot 12 maanden na levering.

• Gebreken要去en voor het verstreijken van de garantietermijn bij uw dealer worden gemeld.

• De garantie is van toepassing op gebreken die:

• optredenijdens normala gebruik van de rolstoel.

• ontstaan door materiaalfouten.

• ontstaan door fabricagefouten.

• De garantie vervalt bij gebreken die optreden door:

normale slijtage.
- ondeskundig of oneigenlijk gebruik.
- gebruik van andere dan voorgeschreven verbruksartikelen.

Bij optredende gebreken za de dealer:

• de onderdelen verrangen.
• de gebreken herstellen.

• voor een andere verrangende oplossing kiezen, als herstel redelijkkerwijs Niet möglich is.

• De gebruiker要去 de fabrikant de gelegenheid geben om eventuele gebreken te verhelen.

• Voor ingebouwde onderdelen van derden gelden de garantievoorwaarden van de betreffende leverancier.
• De fabrikant befindt sich hetrecht voor om+zijn rolstoelen zonder Voorafgaande waarschuwing te wijzigen.

Aansprakelijkheid

De fabrikant is Niet aansprakelijk voor onveilige situatuies, ongevallen en schades die het gevolg zichen van het negeren van waarschuingen of voorschriften zoals weergegeven op de rolstoel of in deze documentatie, bijvoorbeeld:

• ondeskundig of onjuist gebruik of onderhoud;
• het gebruik voor andere toepassingen of onder andere omstandigheden dan aangegeven in deze documentatie;
• het gebruik van andere dan voorgeschreven onderdelen;
• reparations zonder toestemming van de dealer;

• wijzigingen aan de rolstoel. Hieronder vallen:

• wijzigingen in de besturing;

• lassen, Mechanische bewerkingen e.d.;
• uittbreidingen aan de rolstoel of de besturing.
• wijzigingen die de stabiliteit van de rolstoel negatief beinvloeden, Zoals bijvoorbeeld de opbouw van beademingsapparatuur, opbouw zitelementen van derden, opbouw op maat gemaaakte zitelementen.

De fabrikant is ook nicht aansprakelijk voor gevolgschade door storingen of gebreken aan de rolstoel (bijvoorbeeld schade aan producten, bedrijfsonderbreking, vertragingen etc.).

CE-verklaring

Het product vloodet aan de bepalingen van de richtlijn voor Medische Hulpmiddelen en is aldus voorzien van CE-markering.

1 Inleiding

1.1 Doel en functie van de rolstoel

De elektrisch aangedreven rolstoelen zijn een mobiliteitshulpmiddel voor mensen die nicht of moeizaam konnen lopen.

De rolstoelen haben voorwielaandrijving en de maximale helling die bergafwaarts genomen kan worden is voor de Midway 8^ (13,7%), voor de Antibes 9^ (15,4%) en voor de Atlantic 7^ (12%).

Het maximum bereik van de types Midway en Antibes, onder ideale omstandigheden, is *40 km. Voor de Atlantic is het bereik *25 km. In werkelijkheid kan dit lager zich, afhankelijk van weersomstandigheden, de leeftijd van de accu's, lichaamsgewicht en of er veel heuvels en hellingenbeklommen worden.

De maximale snelheid van de rolstoelen bedraagt voor de Midway 10 km/ uur en voor de Antibes en de Atlantic 7 respectievelijk 9 km/ uur.

Gebruiksgebied:

	Midway		Antibes
Clusterindeling (KBOH) EBI EAI n.v.t.
Klassenindeling (EN 12184(1999)) B A B

Atlantic

Clusterdefinities volgens KBOH:

• Elektrisch binnen/buifen instelbaar (EBI):

Elektrische rolstoel bedoeld voor gebruik binnen/buiten en uitgevoerd met joystickbesturing. De rugleuninghoek is in- of verstelbaar. De armleuning en deBeensteun zijn instelbaar. De armleuningen en de beensteunen kannen door de begeleider worden weggenomen voor een transfer. Zowel verkleinbaar als Niet verkleinbaar komt voor.

Elektrische rolstoel bedoeld voor gebruik buiten over langere afstand en uitgevoerd met joystick besturing. De rugleuninghoek is in- of verstelbaar. De armleuning en deBeensteun zijn instelbaar. De armleuningen en de Beensteunen kannen door de begeleider worden weggenomen voor een transfer. Zowel verkleinbaar als nicht verkleinbaar komt voor.

• Elektrisch binnen instelbaar (EAI):

Elektrische rolstoel voor gebruik binnen en uitgevoerd met joystickbesturing. De rugleuning is in- of verstelbaar. De armleuning en deBeensteun zijn instelbaar. De armleuningen en deBeensteunen können door de begeleider worden weggenomen voor een transfer. Zowel verkleinbaar als nicht verkleinbaar komt voor.

Klassenindeling volgens EN 12184 (1999):

• Klasse A:
  Compacte, manoeuvreerbare rolstoelen, die nicht specifiek bedoeld zijn om hindernissen te nemen die buitenshuis voorkomen.
  Klasse B:

Rolstoelen die voldoende compact en manoeuvreerbaar zijn voor binnenshuis en in staat+zijn om hinderissen te nemen die buitenshuis voorkomen.

• Klasse C:

De rolstoelen zich meestal wat groter in afmeting, ze zich Niet specifiek bedoeld voor gebruik binnenshuis, maar zich bestemd voor het afleggen van grotere afstanden en zich geschikt voor gebruik buitenshuis.

1.2 Uitvoeringen en toebehoren

Standaardrolstoel en toebehoren

De standaarduitvoering bestaat UIT:

• gelakt metalen frame
• zitting, rugleuning, armleuningen, Beensteunen
  (aangedreven) voorwielen,chterwielen
  aandrijving en rij- elektronica
• twee accu's (door uw dealer geeverd)
• bedieningspaneel met joystick
• acrylaat zijschilden

De volgende, los bijgeleverde (onder)delen of gereedschappen behoren tot elke rolstoel. Controller en alles aanwezig is.

• deze gebruikersdocumentatie
  acculader met gebruikersdocumentatie (door uw dealer geleverd)
  bandennippel
• reserve zekeringen
• reservletampjes

Opties

De volgende accessoires zijn leverbaar:

• contactsleutel
• hoofdsteun
• taxibevestigingsset
  gordel

Specialeuitvoeringen:

• comfort beensteunen, gasveer bediend
• elektrische kantelverstelling
• elektrische rugverstelling
• elektrische comfort Beensteunen
• elektrische hoog/laag verstelling (geldt nicht voor de Atlantic)

Raadpleeg uw dealer voor de overige aanpassingen die möglichk+zijn, zoals bijvoorbeeld besturingsopties of zitaanpassingen.

Gereedschappen

Voor het in- en verstellen van uw rolstoel heeft u de volgende gereedschappen nodig:

• inbussleutel: 4, 5, 6 en 8mm
  steeksleutel, 13 en 19mm
• kruskop schroevendraier

2 Veiligheid

2.1 Inleiding

Deze rolstoel is zodenig ontworpen en gebouwd dat hij veilig gebruikt en onderhoden kan worden. Dit geldt voor de toepassing, de omstandigheden en de voorschriften zoals in deze documentatie beschreven. Het lezen van deze documentatie en het opvolgen van de instructies zichn dus noodzakelijk voor iedereen die deze rolstoel gebruikt.

De eenvoudige onderhoudswerkzaamheden die vermeld zich bij de bedieningsvoorschriften können door de gebruiker zich uitgevoerd worden. Werkzaamheden die Niet in de bedieningsvoorschriften omschreiben staan,ogens alleen uitgevoerd worden door uw dealer.

2.2 Veiligheidsregels

Alleen personen, die de bedieningsvoorschriften gelezen en begrepen hebben, mogen de rolstoel bedieren.
- De rolstoel is geen spellegoed: maar kinderen er nicht mee spelen.
Schakel nooit de motor uit onder het rijden.
- Neem geen hellingen groter dan 7^ , zie "Fout! Verwijzingsbron nicht gezonden." Fout! Bladwijzer Niet gedefinierd.
- Rijd nooit schuin een helling op of af.
- Ontgrendel de motor nooit op een helling.
Rijd ge nge hoge stoepranden op of af. Voor de Midway geldt: niet hoger dan 8 cm. Voor de Antibes en de Atlantic geldt: niet hoger dan 5 cm.
- Neem stoepranden altijd haaks, dus nicht met eén voorwiel op de stoep en eén voorwiel op staat.
Matig uw snugheid in bochten.
Zorg dat uw verlichting in orde is.
Schakel de verlichting.altijd in bij schemering of in het donker.
Houd u op de openbare weg aan de regels van de wegenverkeerswet.
Zorg voor de juiste bandenspanning (zie "Verdere specificaties" op pagina 32, of de sticker op uw rolstoel).
Voorgeschreven is om geen natte accu's te gebruiken. Bij gebruik van natte accu's konnen zuren en dampen vrijkomen.
Veiligheidsvoorzieningen mogen nicht verwijderd of buiten werking gesteld worden.
Zorg voor voldoende onderhoud zodate de veiligheid gewaarborgd blijft.
- Gebruik de rolstoel Niet indien verilgheidsvoorzieningen beschadigd zichn of Niet goed werken. Zorg dat de rolstoel gerepareerd worden.
- Neem hindernissen in neutrale zitposition (dus bij elektrisch verstelbare rolstoelen met de zithoogte in de laagste stand en de beunsteunen en rugleuning zoveel möglichk verticaal).
Houd op voetpaden veilige afstand tot voetgangers en houd rekening met onverwachtte bewegingen van kinderen.
Schakel in drukke voetgangersgebieden over op een lagere snelheid.
Voorkom overbelasting van uw rolstoel door extreme situations te vermijden (zoals bijvoorbeeld langdurig met maximale snelheid een steile helling op rijden).
- Als het koud is, is de accucapaciteit van uw rolstoel lager; houd hier rekening mee bij het plannen van uw rit. Let bij vorst op de accu-indicator!
- De rolstoel is ontworpen om buiten te rijden en is dan ook bestand gegen regen en stof. Bij extreme omstandigheden können er darüber vocht of vuil doordringen. Vermijd waarom het langdurig rijden in zware regen, rijden door diepe plassen, modder, hoog gras, sneeuw en dergelijke.
- Het rijden door los zandkestvelegenerie:houd de accu-indicator in de gaten en let op voor overbelasting.
- Pas uw snelheid aan als u binnen rijdt.
Schakel de rolstoel uit als u wat langer stilstaat: dit voorkomt dat er kleding van u of van andere personen acheer blijft haken waardoor de rolstoel onbedoeld zou hun gan bewegen.
Maak bij vervoer in een taxi gebruik van de taxivergrendelingsset en de veiligheidsgordel van de taxi.
- Het rijgedrag van de rolstoel kan beinvoed worden door elektromagnetische velden zoals veroorzaakt door draagbare telefoons en andere zendapparatuur. Schakel uw rolstoel waarom UIT als u dergelijkke apparaten gebruikt.
Uw rolstoel kan elektromagnetische velden verstoren, bijvoorbeeld die van alarinstallaties van winkels.

2.3 Niet toegestaan gebruik

De aandacht worden gevestigd op de volgende toepassingen waarvoor de rolstoel Niet geschikt is:
- Het zonder gebruik te make n van de taxivergrendelingsset vervoeren in een taxibus waar bij de gebruiker in de rolstoel zit.
- Vervoer van meerdere Personen.
- Het verplaatsen van andere voertuigen (bijvoorbeeld het trekken van een aanhanger).

3 Bedieningsvoorschriften

Voordat tot bediening van de rolstoel worden overgegaan moet de informatie uit het hoofdstuk "Veiligheid"bekend+zijn.

Werkzaamheden die nicht in dit hoofdstuk vermeld staan, mogen alleen door uw dealer uitgevoerd worden.

3.1 Opbouw van de rolstoelen

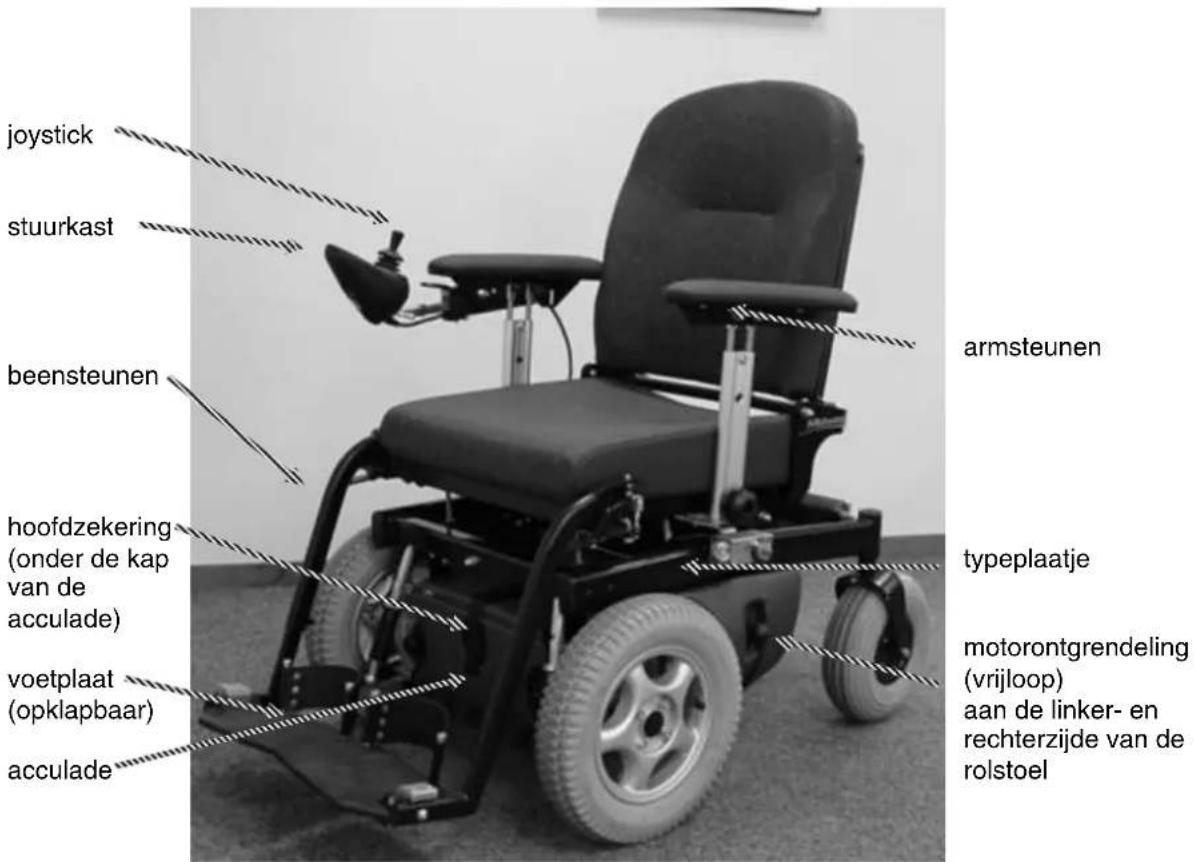

Op Figuur 1 is de Midway afgebeeld. De opbouw van de Antibes en de Atlantic is geling aan de opbouw van de Midway.

Figuur 1

3.2 Afstellen van de rolstoel

De meeste instellingen hoeven slechts eenmalig ingesteld te worden, bijvoorbeeld door uw dealer. Het elektrisch verstelbare zitsystem (optioneel) en de comfortBeensteunen (optioneel) kannen uiteraard door uzelf versteld worden.

3.2.1 Zitsystem

Zithoogte (3 standen)
Figuur 2

De rolstoel staat standard in de middelste stand ingesteld. Ga als volgt te werk indien een zithoogte hoger of lager dan deze stand gewenst is (zie Figuur 2 hierboven; werkwijze is voor de 3 types gegik):

1. Verwijder de zitting uit het zitframe.

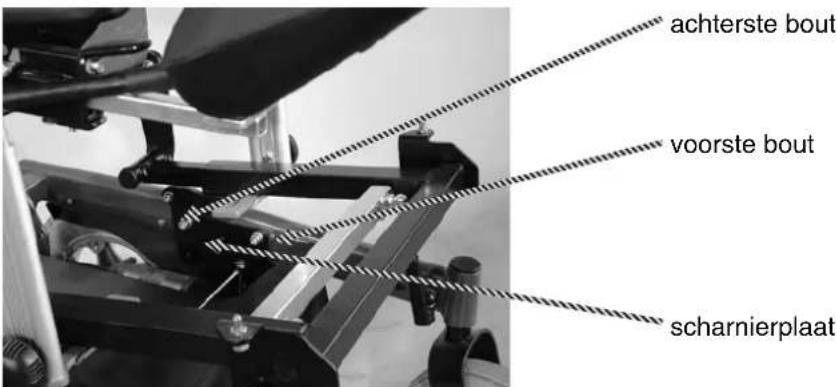

2. Verwijder de bout aan de voorkant van de scharnierplaat (zowel links als rechts).

3. Draai de achefterste bout los (zowel links als rechts), maar verwijder.Deze nog Niet.
4. Kantel de scharmierplaat in de gewenste stand en plaats de voorste bout in de gaten (zowel links als rechts), maar draai ze nog Niet vast.
5. Verwijder dechterbout (zowel links als rechts).
6. Kantel de scharnierplaat in de gewenste stand en plaats de achechterb bout in de gaten (zowel links als rechts).
7. Draai alle bouten goed vast en zorg dat de opvulringen zusammen scharnierplaat en hoofdframe op hun plaats zitten.
8. Stel de gewenste kantelhoek opniew in (zie Kantelhoek hieronder).

Kantelhoek 0-14 graden

Figuur 3

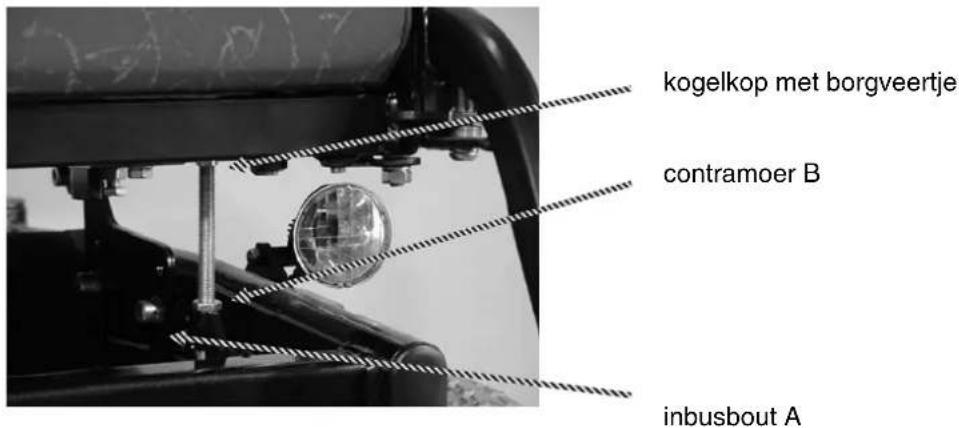

1. Draai de inbusbout A (zie Figuur 3 hierboven) enkele slagen los (zowel links als rechts).
2. Draai contramoer B los (zowel links als rechts).
3. Verwijder het borgveertje van de linker kogelkop.
4. Klik de linker kogelkop los.
5. Draai tot de gewenste lenghte is bereikt.
6. Verwijder het borgveertje van de rechter kogelkop.
7. Klik de rechtter kogelkop los en de linker kogelkop vast.
8. Draai tot de gewenste lenghte is bereikt.
9. Klik de rechtter kogelkop terug.
10. Plaats de beiden borgveertjes terug.
11. Draai bye contramoeren vast.
12. Draai beide inbusbouteen weever vast.

Zitdiepte (traploos instelhaar)

Figur 4

1. Draai de contramoer B aan beiden zijden een halve slag los, die Figuur 4 hierboven.
2. Draai de 2 bouten A (aan beiden zijden) een slag los
3. Verplaats het rugschuifdeel in de gewenste stand
4. Draai de bye boute A (zowel links als rechts) wee vast, en draai de contramoeren B aan.

Zitbreedte 45 - 52 cm

Figur5

1. Draai bout A los (zowel links als rechts), zie Figuur 5 hierboven.
2. Schuif de armsteun in de gewenste stand (zowel links als rechts).
3. Draai bout A weer vast (zowel links als rechts).

Hoek van de rugleuning instellen: (traploos van 90 - 130 graden)

Figuur 6

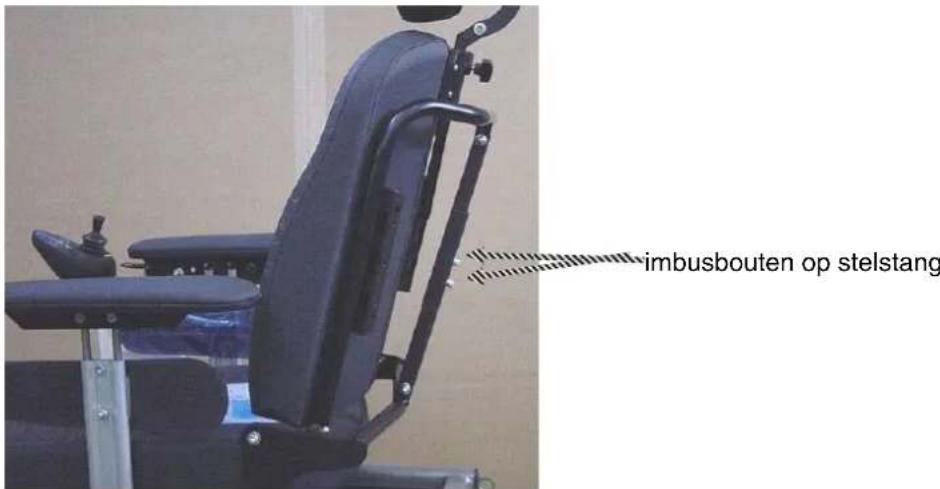

1. Draai de 2 imbusboute np de stelstang los, zie Figur 6 hierboven.
2. Stel de gewenste positie in.
3. Draai bye imbusbouten weeR vast.

3.2.2 Beensteunen

Beensteun ophanging instellen (niet bij Atlantic)

Figur 7

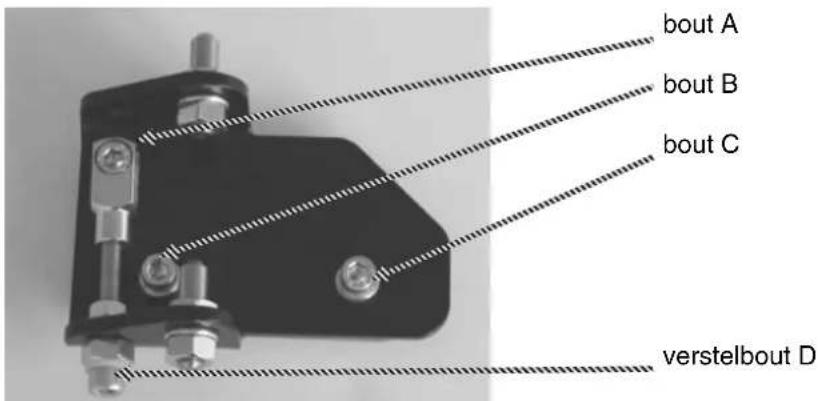

1. Draai de bouten A, B en C een halve slag los

2. Draai cervolgens met de verstelbout D deBeensteunophangingaar de gewenste hoek

3. Draai cervolgens de boute A, B en C wee goed vast om de gewenste instelling te fixeren. Onderbeenlengte

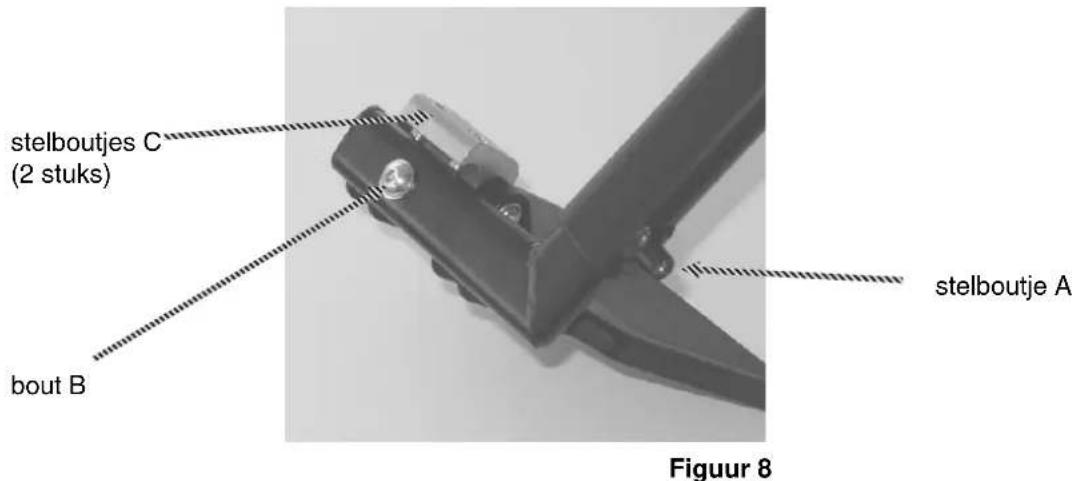

1. Draai stelboutje A met inbussleutel nummer 4 los (zie Figuur 8 hierboven).
2. Stel de gewenste onderbeenenlengte in.
3. Draai het stelboutje weever vast.

Enkelscharnier

1. Draai bout B los, maar verwijder hem Niet (zie Figuur 8 hierboven).
2. Stel met behulp van de twee stelboutjes C (zie Figuur 8 hierboven) de gewenste hoek in.
3. Draai bout B weer vast.

3.2.3 Armsteunen

Armleggerhoogte instellen

Figuur 9

1. Draai bout A los, zie Fiquur 9 hierboven.
2. Stel de gewenste hoogte in.
3. Draai de bout weer vast.

Armegger hoek instellen

1. Draai bout A los, zie Figuur 9 hierboven.
2. Draai de twee bouten B los.
3. Verplaats de armlegger in de gewenste hoek.
4. Draai de bouten A en B weer vast.

Armsteundiepte traploos instelbaar

Figuur 10

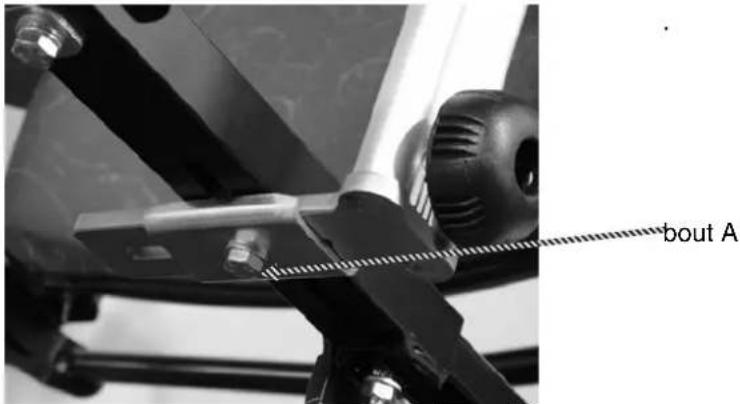

1. Draai bout A (indien gewenst zowel links als rechts) een slag los, sieFiguur 10 hierboven.
2. Verplaats de betreffende armsteun(en) maar de gewenste stand.
3. Draai bout A (indien van toepassing zowel links als rechts) weever vast.

3.2.4 Sturkast

De stuurkasthouser is zowel rechts als links te gebruiken.

Diepte- instelling (traploos)

Figuur 11

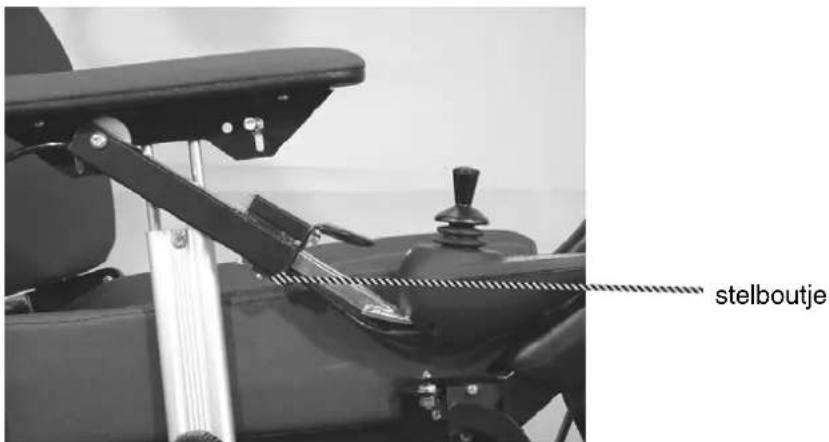

1. Draai het stelboutje los met inbussleutel 4, zie Figuur 11 hierboven.
2. Schuif de stuurkast in de gewenste stand.
3. Draai het stelboutje weever vast.

Hoopte- instelling

De stuurkast kent een rij- stand en een lage stand (handig als u met uw rolstoel aan een tafel wilt gaan zitten): in de rijstand is de stuurkast vergrendeld. De hoogte van de rij- stand is als volgt instelbaar:

Figuur 12

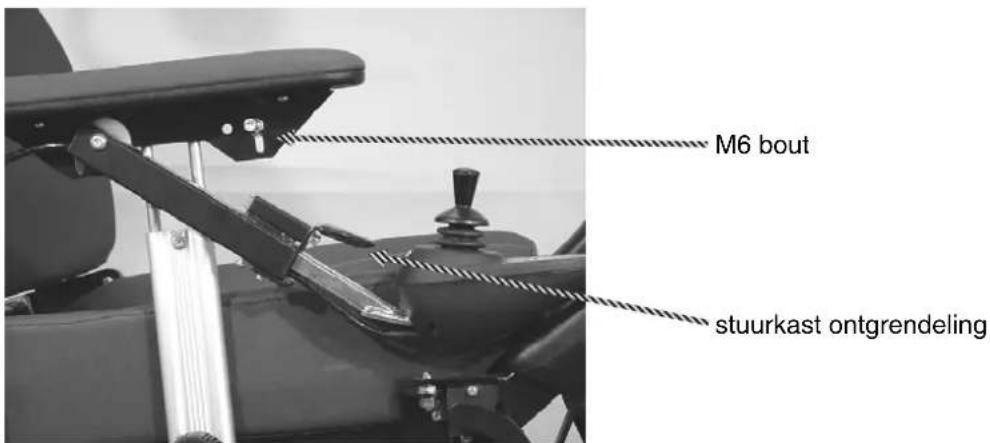

1. Zet de stuurkast in de lage stand,zie Figuur 12 op pagina 16.
2. Draai het M6 boutje los, zie Figuur 12 op pagina 16.
3. Verplaats de pen maar de gewenste stand.
4. Draai de bout weer vast.

3.2.5 Hoofdsteun (optioneel)

Figuur 13

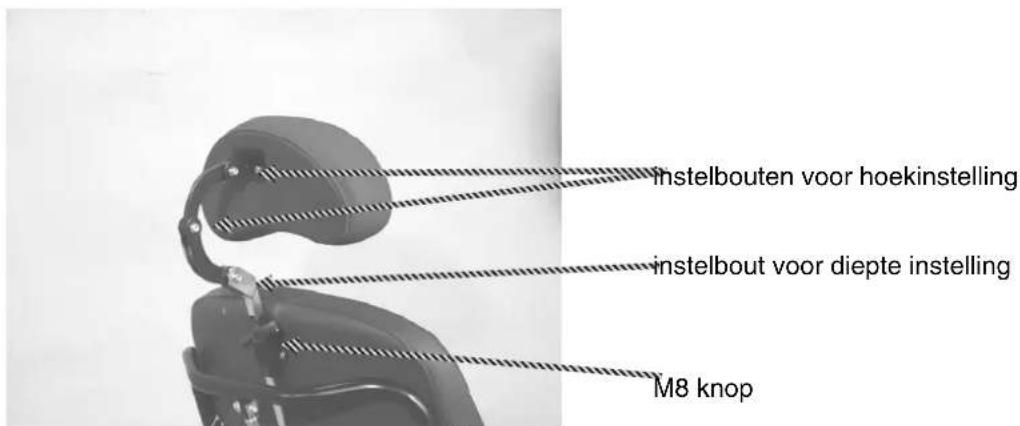

Hoopte- instelling

1. Draai de M8 knop los.
2. Verschuiif de hoofdsteun waar de gewenste hoogte.
3. Draai de knop wee vast.

(Als accessoire is er ook een hoogte aanslag leverbaar)

Hoek- installing

1. Draai de M6 bouten los met inbussleutel 5, zie Figuur 13 hierboven
2. Draai de hoofdsteun in de gewenste stand.
3. Draai de bouten weeR vast.

Diepte-instelling

1. Draai de twee M6 bouten met inbussleutel 5 los, zie Figuur 13 hierboven.
2. Verdraai de hoofdsteunhouser ten opzichte van het rugframe in de gewenste stand.
3. Draai de bouten weever vast.

3.2.6 Vering

Veervoorspanning instellen:

Figuur 14

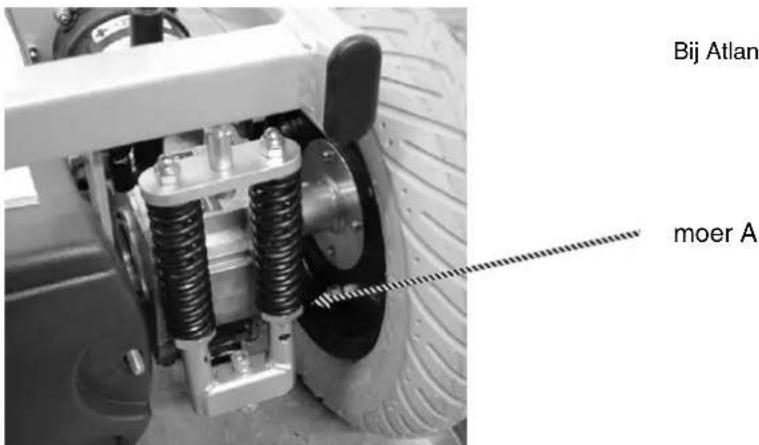

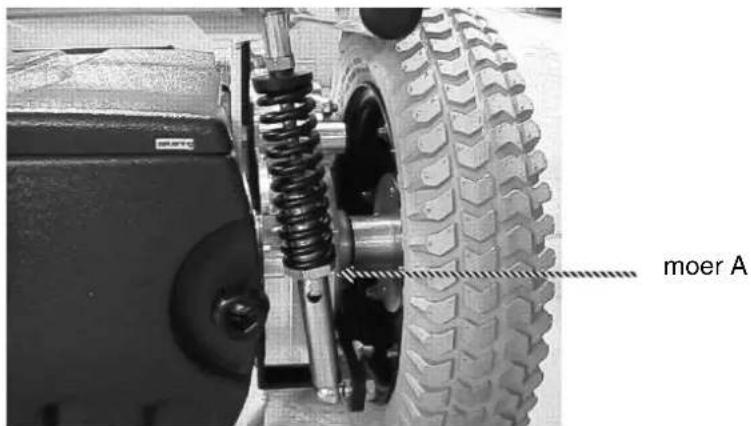

De veervoorspanning kan verhoogd of verlaagd worden door moer A te verdraaien (zie Figuur 14 hierboven).

Figur 14a

3.2.7 Elektrisch verstelbaar zitsystem (optioneel)

Als uw rolstoel elektrisch verstelbaar is, können er, afhankelijk van welke uitvoering rolstoel u heeft, een ofmeer van de volgende onderdelen elektrisch versteld worden:

• beensteunen
• rughoek
  kantelhoek
  zithoogte

Elektrisch verstellen gebeurt met de knop op de stuurkast en de joystick:

1. Selecteer het onderdeel dat u wilt verstellen door de knop op de stuurkast in te drukken die bijDat onderdeel hoor. Het lampje bij dat onderdeel toont dat het onderdeel geselecteerd is, zie figuur 19: De volgende onderdelen konnen versteld worden: indicator 1.beide beensteunen tegelijk indicator 2 linkerbeensteun indicator 3 rechterbeensteun indicator 4 rughoek indicator 5 Kanteling indicator 6 hoog/laag

2. Kies de gewenste stand van het onderdeel door de joystick van u af te bewegen (onderdeel gaat omlaag resp. voorwaarts) of aan u toe te bewegen (onderdeel gaat omhoog resp.chterwaarts).

3.2.8 Comfort beensteunen (optioneel)

De comfort Beensteun

De comfortBeensteun heeft een scharmierpunt ter hoogte van de knie en kan met behulp van de aanwezigge gasveer versteld worden.

1. Duw hendel A waar voren zDat de gasveer ontgrendeld worden.
2. Breng uw been in de gewenste positie.
3. Laat de hendel los, zodat de gasveer weever vergrendeld wordt.

De elektrische comfort Beensteun

Zie "Elektrisch verstelbaar zitsysteme (optioneel)" hierboven voor de wijze van verstellen.

3.2.9 Uitnemen van Beensteun armsteun, of hoofdsteun

Wegzwenken en uitenemenBeensteunen:

Figuur 15

1. Ontgrendel deBeensteun door hendel Aaar binnen te duwen (zie Figuur 15 op pagina 18).
2. Draai de beensteun weg.
3. Neem, indien gewenst, de Beensteun uit door deBeensteun omhoog te tillen.

Uitmelen van de armsteun:

Figuur 16

• Draai knop A los, zie Figuur 16 hierboven.
• Neem de armsteun uit de geleider

Uitmelen hoofdsteun:

Voor het uitenemen van de hoofdsteun, zie "Hoofdsteun (optioneel)" op pagina 17.

3.2.10 Bevestiging gordel (optioneel)

Als u voor een gordel gekozen heeft, kan deze bevestigd worden met de achechterste inbusbout, zie figuur 4 op pagina 13.

Waarschuwing!

Een eventuele gordel die bevestigd is aan de rolstoel zich is slechts een houdingsgordel. Deze is nicht geschikt als autogordel.

3.2.11 Wijzigen van besturingsprogramma

De rolstoel is voorzien van een programmeerbare besturing.

U knot Niet zich de instellingen van het programma wijzigen. Daarvoor is een programmeerkastje nodig.

Alleen uw dealer kan bepaalde instellingenaar uw wensen aanpassen.

Waarschuwing!

Het wijzigen van instellingen kan invloed hebben op de veiligheid en de prestaties. Laat de dealer u hierover voorrichten.

3.3 Het rijden

3.3.1 Instappen

Voordat u plaatsneemt in de rolstoel:

• Controller of de rolstoeluitgeschakeld is.
• Controller of de rolstoel Niet in de vrijloopstand staat.
• Controller of de bandenspanning goed is.

Klap de voetplaten op en/ of draai de beunsteunen weg en neem plaats in de rolstoel.

3.3.2 Inschakelen van de Midway en de Atlantic

Het inschakelen van de Midway, en de Atlantic gebeurt opdezelfde manier.

Schakel de rolstoel in door op de aan/uit knop te drukken.
- Controller via de accu- indicator of de accu's voloende geladen zichn voor de geplande rit.
- Controller of de verlichting werkt.
- Controller of de snelheidsindicator op de gewenste snelheid staat voor de geplande rit. U kunt als volgt een andere snelheid kiezen:

Druk op de toets voor snelheidsverhoging (rechts op stuurkast) of snelheidsverlaging (links op stuurkast), zie figuur 17.
Op de snelheidsindicator kurz u zien of u de gewenste snelheid heegt gekozen.
- Door de joystick van u af te bewegen rijdt de rolstoel vooruit.

3.3.3 Inschakelen van de Antibes

Schakel de rolstoel in door op de aan/uit knop te drukken.
- Controller via de accu- indicator of de accu's voloende geladen zijn voor de geplande rit.
- Controller of de verlichting werkt.
- Controller of de snelheidsindicator op de gewenste snelheid staat voor de geplande rit. U kunt als volgt een andere snelheid kiezen:

• Druk eenmaal op de 'mode' toets.
  Beweeg de joystick aanr rechts om een hogere snelheid in te stellen; beweeg de joystick aan links om een lagere snelheid in te stellen.
  Door de joystick eenmaal naar voren te bewegen en weer los te laten, komt de joystick weer in de rij- functie.

Figuur 17

3.3.4 Wegrijden

Door de holster aan een stand tussen neutraal en maximaal te bewegen, selezteert u traploos de gewenste rijnselheid.

Het sturen van de Midway en de Antibes doet u ook door middel van de joystick: bij het vooruit rijden za de rolstoel rijden in derichting waarin u de joystick beweegt.

Het rijden op zandpaden, vooral door los zand,kest veel energia; houd er rekening mee dat uw accu dan erder leeg is.

Vermijd het langdurig rijden in zware regen, rijden door diepe plassen, modder, hoog gras, sneeuw en dergelijke.

3.3.5 Remmen

Door de joystick van de rolstoel los te lately (aar zijn neutrale stand te bewegen) za de rolstoel afremmen op de motor. Zodra de rolstoel stilstaat hoort u een klik en schakelt de parkeerrem in.

3.3.6 Stoppen en noodstop

Tijdens het afremmen werkdt de motor als rem. Op het moment van stilstand za de elektrische parkeerrem inschakelen en za der rolstoel in de parkeerstand staan.

Een moodstop cunt u maken door de joystick in tegengestelde richting te bewegen.

3.3.7 Uitschakelen

Schakel de rolstoel uit met de aan/uit schakelaar (zie Figuur 17 op bladzijde 23)

3.3.8 Transfer

Waarschuwing!

Schakel voor een transfer de rolstoel UIT. De parkeerrem worden dan automatisch ingeschakeld.

Bij het maken van de transfer in of uit de rolstoel zijn er 2 möglichkheden:

Zijwaartse transfer:

• plaats de rolstoel zo zich möglichk bij het object van verplaatsing (bijvoorbeeld een tafel of een bed)
• neem een van beiden armsteunen UIT.

Voorwaartse transfer:

• plaats de rolstoel zo zich möglichk bij het object van verplaatsing (bijvoorbeeld een tafel of een bed)
• klap de voetplaten op, draai deBeensteunen opzij en verwijder eventueel de kuitband.

Waarschuwing!

Ga Niet op de voetplaten staan, aangezien de rolstoel dan kan kantelen.

Oefen de transfer in of UIT uw rolstoel met getraind personeel.

3.3.9 Bochten

Met deze voorwielaangedreven rolstoel kannen bochten kort en scherp genommen worden. Als het hart van de aangedreven voorwienen voor bij bijoorbeeld een deurstijl is, kut u de draaibeweging al inzetten en de rolstoel zal in de deuropening al gaan draaien.

Het makes van ruime bochten op hogere rijnselheid kan door een geringe verandering van de stand van de joystick ingezet worden.

Waarschuwing!

Matig uw snugelid in de bochten.

3.3.10 Stoepranden

De Midway is ontworpen om obstakels te kuren nemen van 8 maximaal centimeter, met de Antibes of de Atlantic kunt u obstakels van maximaal 5 centimeter nemen.

Het is darüber aan te bevelen om.altijd het laagst mogelijk punct op te zoeken.

Waarschuwing!

Rijd een stoeprand altijd haaks op en af, zodat beiden voorwienen en beiden weiterwieren gewelijkijdig contact honden met de stoep of met de weg!

Matig uw snelheid bij het op- en afrijden van stoepranden en rijdt.altijd haaks een stoep op en af.

Waarschuwing!

Dit is een weiterwielaangedreven rolstoel. Bij het afrijden van afritten kan kantelgevaar optreden bij extreme zithoudingen: leun zo ver möglichk maarachten.

3.3.11 Hellingen

De rolstoel is zo ontworpen dat hellingen van 7^ (ongeveer 12% ) veilig te berijden+zijn in neutrale zitpositie.

Waarschuwing!

De rolstoel kan gegen een grotere helling oprijden dan veilig worden geacht.

Bij het afrijden van een helling groter dan 8^ zal de maximum能力和 worden, zatat de rolstoel bij plotseling afremmen stabel blift.

Waarschuwing!

Rijd nooit schuin een helling op of af, odomat de kans op kantelen dan groter is.
- Ontgrendel de motor nooit op een helling: als uw rolstoel in de vrijloopstand staat, werkt de automatische parkeerrem Niet en zou u onverwachs de helling af hunnen rijden.
- Het manoeuvreren op hellingen, zowel voor- als,achteruit, kan gevaarlijke situatuies opleveren. Matig uw slelheid.

3.3.12 Achteruit rijden

U kunt met uw rolstoel achechteruit rijden door de joystick waar u toe te bewegen. De maximum snelheid achechteruit is lager dan vooruit

Waarschuwing!

Bij het achteruit sturen za de rolstoel in de tegengestelde richting van de joystick bewegen!
- De kracht van uw rolstoel is bij anschteruit rijdenkleiner dan wonneer u vooruit rijdt. Houd hier rekening mee bij het anschteruit rijden op hellingen.

3.3.13 Vrijloop

Om de rolstoel te kuren duwen要去 de parkeerrem uitgeschakeld worden.

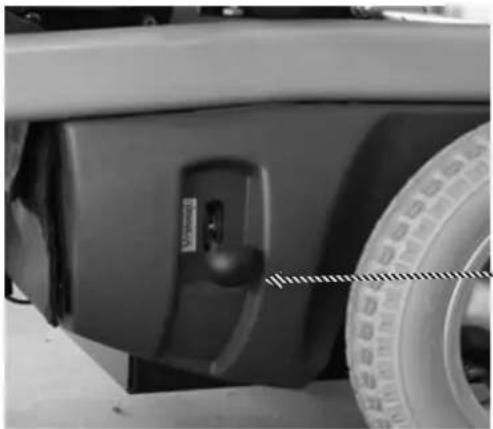

Dit kunt u doen door de hendel aan de linker of aan de rechterkant van de rolstoel om te zetten in de richting van de pijl, zie Figuur 18 hieronder.

Houdt bij het duwen van de rolstoel 1 hand op de armleuning en de andere gegen de rugleuning van de rolstoel.

motorontgrendeling (= vrijloop)

Figuur 18

Waarschuwing!

Bedien de vrijloophendel alleen als de rolstoel geduwd moet worden. In de vrijloop werkden motoren en de automatische parkeerrem Nieteer.
Zet na het duwen de hendel meteen weeer uit de vrijloopstand, zodate automatische parkeerrem weer werkt.

TIP

Schakel de rolstoel uit als de rolstoel geduwd要去 den: dit voorkomt dat de rolstoel heel zwaar loopt.

3.3.14 Neerklappen stuurkast

Figuur 19

Soms is het handig om de stuurkast neer te klappen, bijvoorbeeld als u met uw rolstoel aan een tafel wilt gaan zitten. Druk hiervoor de hendel (zie Figuur 19 hierboven) in en duw de stuurkast omlaag.

U kunt de stuurkast wee in de rij-stand zetten door hem omhoog te bewegen totdat hij wee vergrendeld is.

TIP

Let op of de tafel hoog genoeg is om met uw rolstoel aan te zitten: bij erg lage tafels of tafels met een brederand kan de stuurkast zichs in de lage stand beschadigd worden.

3.4 Accu's

Uw rolstoel beschicht over een laadentree aan de Voorkant van de stuurkast. Deze is makkelijk bereikbaar ook als u nog in uw rolstoel zit.

Als u uw rolstoel dagelijks gebruikt is het raadzaam om hem elke nacht te laden.

Figuur 20

Ga als volgt te werk voor het opladen van de accu's:

Schakel uw rolstoeluit.

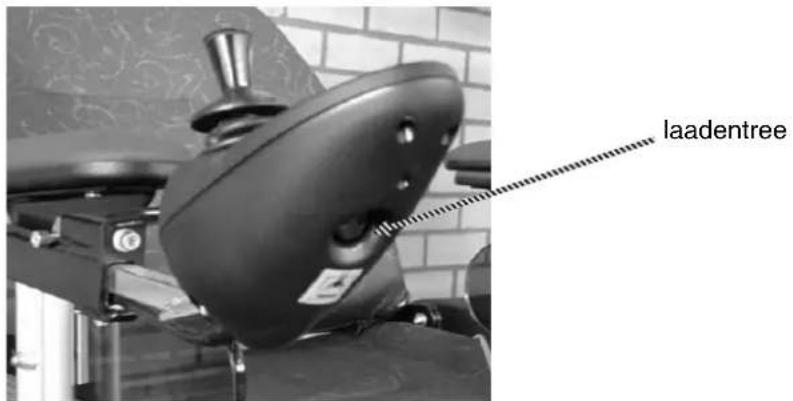

- Steek de laadplug in de laadentree, zie Figuur 20 hierboven.
Schakel de lader in (zie hiervoor de gebruiksaanwijzing bij uw acculader).
- Als de laadcyclus voltooid is (zie hiervoor de gebruiksaanwijzing bij uw acculader), schakel dan de lader uit en neem de laadpluguit de laadentree.

Laad de accu's altijd een volledige cyclus; een uurtje laden za de levensduur en de prestaties van de (droge) accu's negatif beinvloeden.

Bij ingeschakelde laadplug is het Niet möglichk met uw rolstoel te rijden.

Let op!

Ook als u uw rolstoel langere tijd Niet gebruikt is het raadzaam om de accu's geregeld te laden (ca. om de drie weken), zodat de accucapaciteit niert afneemt.

3.4.2 Vervangen van de accu's

Accubak openen en uitenemen accu's:

Verwijder de twee stervormige knappen links en rechts op het kunststof front, aan de zijdeussen de groote wielen.
- Neem het front af.

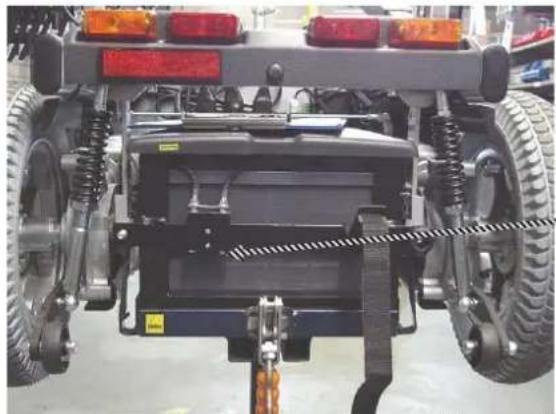

Trek de accubak aan de riem maar buiten.
- Neem de riem los door de vergrendeling links en rechts op de gosp in te drukken, bij sommige modellen is de gosp verrangen door klittenband.
- Verwijder de deksel.
- Ontkoppel de occupolen.
- Neem de accu's uit, de achefterste accu is slechts uit te nemen als de eerste weg is. (Gebruik de handgrepen om de accu's op te pakken.)

Accubak geleiderails controlleren/reinigen:

Open de accubak zoals hierboven omschreven. Het deksel en het kunststof front konnen blijven zitten. Wel neemt u de zitting uit de stoeil.

Reinig de rails met een schone doeck, zowel de delen aan de accubak als de delen binnenin de rolstoel.

Smeerlicht in met een waterafstotend smeermiddel, bijvoorbeeld lithiumvet.

Het gebruik van natte accu's is Niet toegestaan. Zie voor het vereiste type "Verdere specifieaties" op pagina 32.

3.5 Ingebouwde beveiligingen

3.5.1 Midway

De Midway bevat de volgende ingebouwde beveiligingen:

• De maximum snelheid kan door de dealer gereduceerd worden.
• Parkeerrem: als de rolstoel stilstaat worden automatisch de parkeerrem ingeschakeld.
• De elektronica is beveiligd gegen overbelasting van de motor: automatische reset.
• Het verlichtingscircuit is kortsluitvast.
• Hoofdstroomcircuit is beveiligd gegen kortsluiting.
  Accu- indicator: geeft aan wanner de accu opgeladen dient te worden.
• Indien de rolstoel ingeschakeld worden en de joystick bevindt zich nicht in de neutrale stand, za de rolstoel Niet rijden. Door de

joystick even in de neutrale stand te zetten kommt de rij- functie wee beschikbaar.

3.5.2 Antibes

De Antibes bevat de volgende ingebouwde beveiligingen:

• Indien uw rolstoel is uitgevoerd met een hoog laag systeem worden de max. snugheid gereduceerd wonneer de hoog laag in gebruik is.
• De maximum snelheid kan door de dealer gereduceerd worden.
• Parkeerrem: als de rolstoel stilstaat worden automatisch de parkeerrem ingeschakeld.
• De elektronica is beveiligd gegen overbelasting: automatische reset.
• Hoofdstroomcircuit is beveiligd gegen kortsluiting.
  Accu-indicator: geeft aan wanneer de accu opgeladen dient te worden.
• Indien de rolstoel ingeschakeld worden en de joystick bevindt zich nicht in de neutrale stand, za de rolstoel Niet rijden. Door de joystick even in de neutrale stand te zetten kommt de rij-functie weeber beschikbaar.

3.5.3 Atlantic

De Atlantic bevat de volgende ingebouwde beveiligingen:

• Indien de rolstoel ingeschakeld worden en de joystick bevindt zich nicht in de neutrale stand, za de rolstoel Niet rijden. Door de joystick even in de neutrale stand te zetten

• De maximum snelheid kan door de dealer gereduceerd worden.

• Parkeerrem: als de rolstoel stilstaat worden automatisch de parkeerrem ingeschakeld.
• De elektronica is beveiligd gegen overbelasting: automatische reset.
• Hoofdstroomcircuit is beveiligd gegen kortsluiting.
  Accu-indicator: geeft aan wanner de accu opgeladen dient te worden.
• komt de rij- functie waar beschikbaar.

3.6 Controleabel

In onderstaande tabel vindt u een overzicht van de periodieke controles die u要去uitvoeren:

Frequentie Controle	Eventuele actuier door:
Elke dag en vóró elke langere rit	BandenspanningAcculading	Gebruiker
Elke week	Schoonmaken	Gebruiker
Elke maand	Soepele werkung van verstelmechanismesWerking van parkeerrem	Gebruiker
Accu's geheel laden
Elk halfaar	BandenslijtageAccuaansluiting: corrosie	Gebruiker of dealer
	Bedrading: slijtage- of schuurplekken	Dealer
Elk�	Volledig onderhoud door dealer	Dealer

3.7 Storingen

3.7.1 Elektrisch

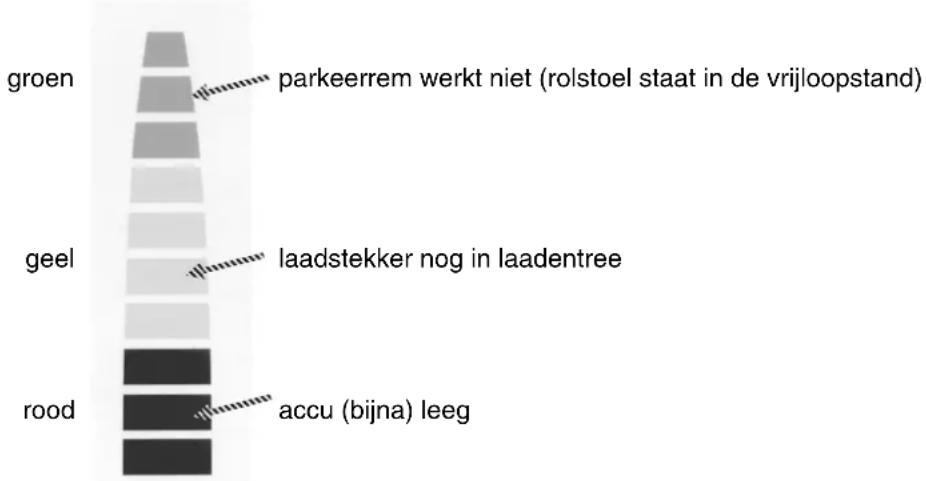

De accu- indicator knippert als er een storing is of als uw rolstoel nicht rijklaar is.

• Controller of de laadstekkeruit de laadentreegenomen is.
• Controller of uw rolstoel Niet in de vrijloopstand staat.
• Controller of de joystick in de neutrale positie staat.

Figuur 21

Als uw rolstoel helemaal Niet op inschakelen reageert:

• Controller of de acculade goed zich is.

• Controller de laadzekering en verrang deze, indien nodig (zie figuur 22 hieronder). Laat, bij herhaling van deze storing, de acculader door uw dealer controleren.

• Controller de hoofdzekering, die sich in de acculade bevindt (zie figuur 22 hieronder). Raadpleeg uw dealer indien deutsche zekering defect is.
  Schakel opniewuuit en aan.

Figuur 22

hoofdzekering

• Achterlicht en knipperlicht (voor en acheer) cervangen:
  Verwijder het kapje door met een schroevendraier acheer het kapje te steken op deplaats van de inkeping. Vervang het 12V steeklampje.
  Koplamp verwangen:
  Wip de borgring met een schroevendraier uit. Neem de stekker los van de lamp en verrang de lamp. Plaats de lamp terug en fixeer deze met de borgring.

Waarschuwing!

Indien de storingen herhaaldelijk terugkeren kan dit op een fout in de rolstoel wijzen: raadpleeg uw dealer.

Let op!

Schakel als侨 opnieuw uit en in na het opheffen van een storing!

Het opheffen van andere storingen moet door dealerpersoneel uitgevoerd worden.

3.7.2 Verwijdersen wie en verwisselen band

Laat het verwisselen van een band bij voorkeur aan uw dealer over.

Bij de weiterwieten en de voorwieten zijn de velgen deelhaar.

Draai de vier binnenste M8 bouten los en neem het wiei van de naaf.
Laat de luchtuit de band.
- Draai de zes weltbouten los.

Waarschuwing!

Draai deze bouten nooit los terwijl de band nog opgeprompt is!

• Verwijder de oude band en plaats de neue band.
  Let op dat de binnenband Niet tussen de velghelften klemt!
• Draai de zes weltboutein vast.
• Monteer het wieel op de naaf door de vier M8 boutein vast te draaien.

Achterwiel:

• Draai de grande M8 wielbout los en verwijder het voorwiel.
  Laat deluchtuit de band.
• Draai de vijf wielbouten los.

Waarschuwing!

Draai deze bouten nooit los terwijl de band nog opgeprompt is!

• Verwijder de oude band en plaats de neue band.
  Let op dat de binnenband Niet tousen de velghelften klemt!
• Monteer het wieel waar'erug in de vork.

3.8 Reinigen

Waarschuwing!

• De rolstoel dient uitgeschakeld te zijnijdens de schoonmaakwerkzaamheden.
• Elektrische componenten mogen nicht met water of andere vloeistoffen in aanraking komen.

Reinig uw rolstoel met een vochtige doeck. Gebruik eventueel een zacht schoonmaakmiddel. Gebruik geen schurend of agressief schoonmaakmiddel.

Gebruik van een hagedrukreiniger worden ten strengste afgeraden!

3.9 Service en reparatie

Tenminste 1 maal per Jaar dient de rolstoel geinspecteerd te worden door de dealer.

Reparaties dienen door uw dealer te worden uitgevoerd.

Alle onderden die verwangen worden dieren minimaal aan de specificaties van de oorspronkelijke onderdelen te voldoen.

Alle onderden können besteld worden bij Handicare.

Voor de rolstoelen zijn complete verwangingsunits te verkrijgen.

Waarschuwing!

Afwijken van bovenstaande voorschriften kan gevolgen hebben voor de veilighheid van de rolstoel.

Handicare kan hiervoor geen aansprakelijkheid aanvaarden.

Het aansluitschema van de accu's is te vinden onder de kap van de accelade.

U kunt de onderhoudsbeurten en werkzaamheden bijhonden in "Bijlage 2

Onderhoudstabel" op pagina 34.

3.10 Stalling

Stal uw rolstoel in een nicht-vochtige ruimte.

Als u uw rolstoel langere tijd Niet gebruikt is het raadzaam om de accu's geregeld te laden (ca. om de drie weken), zodat de accucapaciteit niert afneemt.

Wonneer uw rolstoel langereijd in de auto heeft gestaan kan deze warm worden (meer dan 41^ ). Let op bij het beetpakken van de metalen delen.

Let op!

Pak de rolstoel alleen op aan de framedelen, Niet aan arm- of beensteunen of aan de zitting.

3.11.1 Stoel zonder inzittende

Zorg dat de rolstoel in het vervoermiddel op de parkeerrem staat.
Zorg dat de rolstoel vastgezet is, zeker indien er geen gescheiden bagageruimte is (bijvoorbeeld in een personenbusje).

Ten behoeve van transport kan de rugleuning neergeklapt worden en kunnen deBeensteunen afgenomen worden.

Neerklappen rugleuning:

Figuur 23

• Draai bout A los met sleutel 13 en verwijder deze, die Figuur 23 hierboven.
• De stelstang is nu los en de rugleuning kan neergeklapt worden.
  Voor het herbevestigen van de stelstang plaats bout A terug en draai hem vast.

Voor het afnemen van deBeensteunen: zie "Uitnemen vanBeensteun armsteun, of hoofdsteun" op pagina 18.

3.11.2 Met gebruiker in de stoel

Waarschuwing!

Een rolstoelgebruiker mag alleen zittend in de rolstoel vervoerd worden als:

• En de auto of taxi hiervoor ingericht is.
• En de taxivergrendeling aangebracht is.
• En de gebruiker gefexeerd is met behulp van de veiligheidsgordel(s) van de auto of taxi.

Gebruik darüber zo veel möglichk de stoel van de auto of taxi en de bijbehorende gordels als zitplaats. Dat is veiliger.

De rolstoelen moeten voorzien zijn van bevestigingspunten (optioneel) voor taxivergrendeling, die Figuur hieronder. Diverse systemen zijn leverbaar.

Figuur 24

Bevestigingspunt bij de weiterwielen van de rolstoel

1. Zorg dat rolstoel in het vervoermiddel op de parkeerrem staat.
2. Sluit de veiligheidsgordel(s) van de taxi.
3. Breng de taxivergrendeling aan. Voor de wijze van bevestigen aan de auto of taxi: zie de voorschriften van het betreffende system.

Volg eventuale nadere voorschriften betreffende rolstoelvervoer. In Nederland bestaat hiervoord de Code Veilig Vervoer Rolstoelinzittenden (VVR). Hierin worden rolstoelen ingedeeld in 3 klassen: "niet vervoerbaar", "vervoerbaar", en "veilig vervoerbaar" (bebould met een gebruiker in de stool).

De rolstoelen Antibes, Midway en Atlantic vallen in de klasse "vervoerbaar".

Waarschuwing!

Een eventuele gordel die bevestigd is aan de rolstoel zich is slechts een houdingsgordel. Deze is nicht geschikt als autogordel.

3.12 Afdanken van de rolstoel

Indien de rolstoel gesloopt worden, dienen de voorschriften voor afvalverwerking in acht genomen te worden die gelden op deplaats van en ten tijde van de sloop.

In de rolstoel zijn alleen algemeen bekende materialen verwerkt. Ten tijde van de bouw bestonden hiervoor afvalverwerkingsmogelijkheden en er waren geen bijzondere risico'sbekend voor de personen belast met de sloopwerkzaamheden.

Waarschuwing!

De in de rolstoel aanwezigie accu- unit dient als chemisch afval beschouwd te worden en op die manier verwerkt te worden.

De accu's kunnen gerecycled worden.

4 Specificities

4.1 Specificatieblad volgens ISO 7176-15 annex A

(dit specificatieblad is ook los leverbaar)

Fabrikant: Handicare

Model: Antibes en Midway

Maximum gebruikers gewicht (kg): 120 (tevens de massa van de testdummy in onderstaande testen)

Model: Atlantic

Maximum gebruikers gewicht (kg): 200 (tevens de massa van de testdummy in onderstaande testen)

		Antibes Midway			*Atlantic
ISO standard			Mini	Max	Min	Max	Min	Max
7176-5	Hoofdafmeting lenghte (metBeensteunen indien v.t.)	[mm]	1185	----	1185	----	1150	----
7176-5	Hoofdafmeting bredte	[mm]	626	746	646	766	730	----
7176-5	*Lengte verkleinde toestand	[mm]	795	----	795	----	795	----
7176-5	*Breedte verkleinde toestand	[mm]	610	nvt	630	nvt	730	nvt
7176-5	*Hoothe verkleinde toestand	[mm]	645	nvt	660	nvt	660	nvt
7176-5	Totale massa (exclusief accu's)	[kg]	65	----	67	----	69	----
	Massa van het zwaarste deel (na verkleinen)	[kg]	24	----	24	----	----	----
7176-1	Statische stabiliteit voorwaarts (helling af)	[°]	>15	----	>15	----	8	----
7176-1	Statische stabiliteitijkenwaarts	[°]	>15	----	>15	----	10	----
7176-1	Statische stabiliteit zijdelings	[°]	>15	----	>15	----	15	----
7176-4	Energieverbruik, theoretische maximale afstand	[km]	30	----	Accu 36/5	----	56 Ah/5h	----
7176-2 (Dis 1999)	Dynamische stabiliteit helling op	[°]	10	----	8	----	10	----
7176-10	Klim vermogen voor obstakels	[mm]	40	----	80	----	80	----
7176-6 (Dis 1999)	Maximale snelheid voorwaarts	[km/u]	6,8	----	10,4	----	8,8	----
7176-6 (Dis 1999)	*Minimale rem afstand bij maximale snelheid	[mm]	1200	----	1860	----	1600	----
7176-7 (Dis 1998)	*Zithoek	[°]	0	20	0	20	0	20
	*Zithoek elektrisch	[°]	0	22	0	22	0	22
7176-7 (Dis 1998)	Effectieve zitdiepte	[mm]	320	550	330	550	320	*
7176-7 (Dis 1998)	Effectieve zitbreedte	[mm]	410	590	410	590	600	780
7176-7 (Dis 1998)	Zithoogte aan voorzijde zitting (zonder zitting)	[mm]	430	485	445	500	445	500
7176-7 (Dis 1998)	Rughoek	[°]	90	120	90	120	90	120
	*Rughoek elektrisch	[°]	90	120	90	120	90	120
7176-7 (Dis 1998)	Rughoogte	[mm]	560	----	560	----	560	----
7176-7 (Dis 1998)	Onderbeenlengte	[mm]	400	540	400	540	400	540
7176-7 (Dis 1998)	Beensteunhoek (standaard Beensteun)	[°]	58	60	58	62	60	*
7176-7 (Dis 1998)	Armsteunhoogte	[mm]	210	360	210	360	210	360
7176-7 (Dis 1998)	Armsteundiepte verstelling	[mm]	90	*	90	*	90	*
7176-7 (Dis 1998)	Hoepel diameter (buiten diameter gebogen deel)	[mm]	nvt	nvt	nvt	nvt	nvt	nvt
7176-7 (Dis 1998)	Horizontal locate van de achteras (t.o.v. snijpunt RLG)	[mm]	nvt	nvt	nvt	nvt	nvt	nvt
7176-5 (afgaand)	Minimum draaicirkel (diameter totaal)	[mm]	2360	----	2360	----	2360	----
7176-10 (afgaand)	Vermogen om obstakels af te rijden (afgaand)	[mm]	75	----	80	----	75	----
EN12184 (1999) bijlageA	Maximale hindernis (vrije ruimte onder de rolstoel)	[mm]	70	----	70	----	*70	----
7176-5 (1999)	Keerruiimte	[mm]	1250	----	1250	----	*	----
ISO 7176-14 (1999)	Snelheidsregelsystem bedieningskracht	[N]	1,5	1,5	1,5	1,5	1,5	1,5

Specifications

		Antibes Midway			*Atlantic
ISO standard			Mini	Max	Min	Max	Min	Max
ISO 7176-14	Drukknop en/of tuimelschakelaar bedieningskracht	[N]	2,5	2,5	2,5	2,5	2,5	2,5

NVT: Niet van toepassing
min/max: Betreft instelbereik. Indien vaste waarde alleen "minimaal" ingevuld, en bij "maximaal" ---

De rolstoel voldoet aan de eisen van onderstaande normen:

• Statische, impact en vermoeiingsbestendigheid volgens ISO 7176-8, Ja
  Aandrijving en controle systemen voor elektrische rolstoelen volgens Ja ISO 7176-14
  Klimaattest volgens ISO 7176-9, Ja
  Eisen voor brandbestendigheid volgens ISO 7176-16.

4.2 Verdere specificities

		Antibes	Midway	Atlantic F
Hoogte max.	[mm]	*1060	1075 *1075
Zithoogte bij 0 graden	[mm]	485 - 505 - 530	495 - 520 - 545	495 - 520 - 545
Zithoogte bij 4 graden	[mm]	500 - 525 - 550	515 - 540 - 565	515 - 540 - 565
Max. snugheid achechteruit	[km/h]	4	4	3,5
Bandenmaat voor	[inch]	12,5 x 2,25	3,00 x 8	3,00 x 8
Bandenmaat acheter	[inch]	2,8/2,5 x 4	3,00 x 4	3,00 x 4
Bandenspanning vóró	[bar]	2,8	2,1	2,1
Bandenspanning acheter	[bar]	3,5	3,5	3,5
Accu's	type	droog, alsmede gel, 2 x 12V 60 Ah, bij 5aar ontlading	type droog, alsmede gel, 2 x 12V 60 Ah, bij 5aar ontlading	type droog, alsmede gel, 2 x 12V 60 Ah, bij 5aar ontlading
Gewicht accu's	[kg]	24	24	24
Acculader		dubbel geïsoleerd, t.b.v. 2 x 12V droge/gel accu's, max. laadstroom 10A	dubbel geïsoleerd, t.b.v. 2 x 12V droge/gel accu's, max. laadstroom 10A	dubbel geïsoleerd, t.b.v. 2 x 12V droge/gel accu's, max. laadstroom 10A
Afmetingen accubak	[mm]	278 x 350 x 200	278 x 350 x 200	278 x 350 x 200
Aandrijving		voorwiel	voorwiel	voorwiel
Rij elektronica		Penny&Giles: Pilot+	Penny&Giles: Pilot+	Penny&Giles: Pilot+
Motoren		250 W	350 W 500 W
Vering		voorwiel	voorwiel	voorwiel
Verlichting, knipperlichten	[V]	-	12	12
Vulling kussens		polyether	polyether	polyether
Bekleding kussens		Stamskin top 56040	Stamskin top 56040	Stamskin top 56040

4.3 Fysische gebruiksomstandigheden

Omgevingstemperatuar

-10 tot + 40 graden Celsius, geschikt voor Nederlands klimaat

4.4 Toegepaste richtlijnen en normen

Deze rolstoel is voorzien van CE- markingering. Dit houdt in dat deze rolstoel voldoet aan de van toepassing zijnde Europese richtlijnen betreffende veilighed en gezondheid. In de "Verklaring van Overeenstemming" (zie pagina Fout! Bladwijzer niet gedefinieree.) is aangegeven welke richtlijnen dat+zijn.

De toegepaste normen staan ook op de "Verklaring van Overeenstemming" aangegeven.

Daarnaast voldoen de rolstoeelen Midway en Antibes aan GQ (Keuringsvoorschrift R-06 van de KBOH).

5 Aanduidingen op de rolstoel

5.1 Typeplaatje

Het typeplaatje bevat de volgende vermeldingen:

CE	Handicare Vossenbeemd 104 5705 CL Helmond Netherlands
Type: Serienummer: Toelaatbaar gebruikers gewicht: Gebruiksgebied: Jaar:

Sommige geveens op het typeplaatje zijn nicht voor elkgeleverde rolstoel gelijk. Dezeijken dan hierboven Niet (geheel) ingevuld. De werkelijkige geveens voor uw exemplaar Aunt u op het typeplaatje zich aflezen.

5.2 Overige aanduidingen

Aanduiding	Betekenis	Waar
2,1 BAR Midway en Atlantic: Bandenspanning voor Op de Voorbanden
2,5 BAR Antibes: Bandenspanning voor Op de Voorbanden
3,5 BAR Bandenspanning zichter (voor de 3 types gewelijk)		Op dechterbanden
Vrijloop	Vrijloop van de motor (de motor worden ontgrendeld in de richting van de pijl)	Onder op de zijkant van de rolstoel (Een van beiden pictogrammen za aangebrachtijken)
←O←	Vrijloop van de motor. Internationale aanduiding
10 km/h Midway: Maxim um sleelheid vooruit van 10 km/h		Op de stuurkast
7 resp. 8 km/h Antibes en Atlantic: Maximum sleelheid vooruit van 7 resp. 8 km/h		Op de stuurkast
Zekering Op accu voorkap*
Aansluiting voor de acculader Bij de laadentree (op bedieningskast)
Aansluitschema van de accu's In de accelade onder de accudeksel.
Bevestigingspunt voor taxivergrendeling		Bij de bevestigingspunten (indien gezruikt).

De op de rolstoel aangebrachte waarschuwingen要去 duidelijk leesbaar blijven. Zonodig vernieuwen.

Bijlage 1 Gebruikersdocumentatie acculader

Door dealer meegeeverd.

Bijlage 2 Onderhoudstabel

In deze babel kurz u alle werkzaamheden, uitgevoerd aan uw rolstoel, vastleggen.

Serienummer:

Datum ingebruikname:

Datum	Omschrijving	werkzaamheden	Uitgevoerd

ATTENTIE !!

Wheelbase Joystick module (software versie V1.x)

Uw neue Handicare rolstoel is uitergerust met de{niewste versie software. Deze neue software maakt de rolstoel nog gebruiksvriendelijk door de volgende opties:

• Beide elektrische Beensteunen tegelijk bedieren.
• Buitenmode, waar bij de keuze gemaakt kan worden:

Automatische knipperlichten (alarmlichten aan bij achteruitrijden.)

Geluidssignaal(claxon) bij achteruitrijden.

Ad1. De optie dat beiden Beensteunen tegelijk bedienbaar zich sluit uiteraard nicht uit dat u ze separaat kunt verstellen, dit blijft ook bij geactiveerde optie gewoon möglichk.

Optie in/uit schakelen.

1. Rolstoel in uitgeschakelde toestand.
2. Druke knoppen van beide Beensteunen in.
3. Schakel met de beiden Beensteunknoppen ingedrukt de rolstoel aan en houd deze vast tot de snelheidsled(s) oplichten.

Optie gebruiken

Bij de ingeschakelde optie kuren we nu beide beensteunen inschaken doar na elkaar de knoppen van de linker en rechter beensteun in te drukken(beide rode leds zullen branden) en verrolgens deBeensteunen activeren met de joystick.

Ad2. De buitenmode optie is bedoeld om u het buiten rijden te vergemakkelijken en uiteraard ook voor uw persoonlijke veiligheid op straat. Met name de optie automatische knipperlichten za u van groot gemak dienen, de knipperlichten schakelen automatisch aan bij het inrijden van een bocht.. De alarmlichten zullen automatisch oplichten bij achteruitrijden, dit is een duidelijk signalaal voor de medeweggebruikers zodat u extra worden opgemerkt. Ook heeft u de mogelijkheid bij achteruitrijden een geluidssignal te activeren door de claxon mode te programmeren.

1. Rolstoel inuitgeschakelde toestand.
2. Druk de beiden knappen van de knipperlichten in.
3. Schakel met de beiden knipperlichtknoppen ingedrukt de rolstoel aan en houd deze vast tot de snelheidsled(s) oplichten.

Geluidssignaal (claxon) bij achteruitrijden selecteren:

1. Rolstoel inuitgeschakelde toestand.
2. Druk de knop van de claxon in.
3. Schakel met de claxon knop ingedrukt de rolstoel aan en houd deze vast tot de snelheidsled(s) oplichten.

Om deze keuze(n) te activeren moet u de buitenmode nog selecteren:

1. Rolstoel iningeschakelde toestand.
2. Druk de knop van het linker ofrechtier knipperlicht in gedurende 2 seconden, hiermee wordt de mode geactiveerd.

Het deactiveren van de buiteenmode:

Wonneer u wee binnen rijdt kan het natuurlijk hinderlijk zichen dat uw knipperlichten en /of geluidssignaal worden geactiveerd. De buitenmode kanuitgeschakeld worden door bij ingeschakelde rolstoel 2 seconden de linker of rechter knipperlicht schakelaar in te honden.

Ter toelichting is onderstaand knoppenoverzicht toegevoegd:

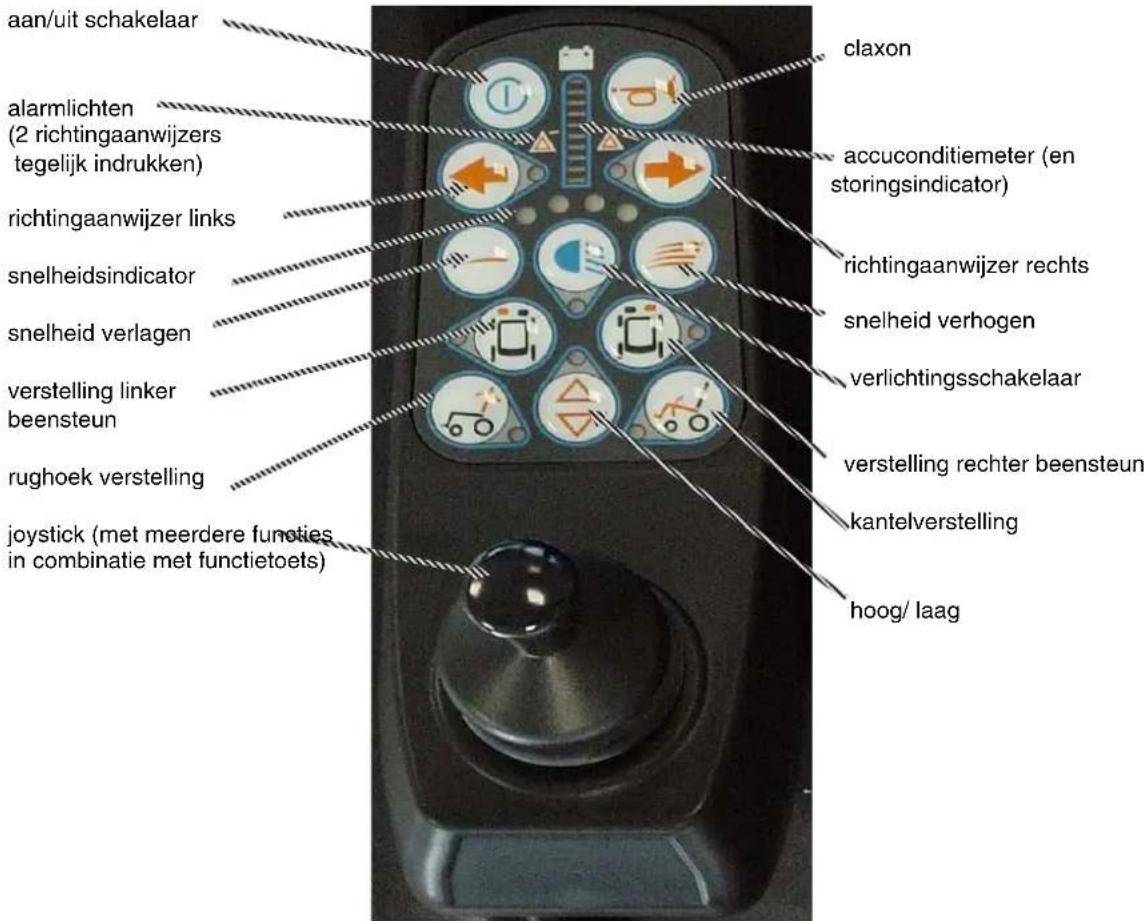

Wheelbase Joystickmodule:

Français

© 2008 Handicare
