Type product	Rolstoel
Merk	Handicare
Model	Emineo
Afmetingen (L×B×H)	110 × 65 × 90 cm
Gewicht	100 kg
Maximale belasting	130 kg
Accutype	2 × 12V 50Ah loodaccu
Actieradius	20 km
Maximumsnelheid	6 km/u
Besturing	Joystick
Zithoogte	50 cm
Zitbreedte	45 cm
Zitdiepte	45 cm
Armleuningen	Verstelbaar
Voetsteunen	Afneembaar en verstelbaar
Vermogen motor	2 × 200 W
Onderhoud	Reinig het frame met een vochtige doek; controleer banden en accu regelmatig.
Veiligheid	Veiligheidsgordel, antikantelwielen, noodstop
Reserveonderdelen	Neem contact op met uw handelaar of Handicare service.

Veelgestelde vragen - Emineo Handicare

Hoe laad ik de accu van de Emineo op?

Sluit de meegeleverde oplader aan op de laadpoort van de rolstoel en steek de stekker in het stopcontact. Laad de accu volledig op voor het eerste gebruik. Laadtijd is ongeveer 6-8 uur.

Wat is het maximale gewicht dat de Emineo kan dragen?

Het maximale gebruikersgewicht is 130 kg.

Hoe ver kan ik rijden met een volledig opgeladen accu?

De actieradius is ongeveer 20 km onder normale omstandigheden.

Kan ik de armleuningen verwijderen?

Ja, de armleuningen zijn verstelbaar en kunnen worden verwijderd voor eenvoudiger transfer.

Is de Emineo geschikt voor gebruik buitenshuis?

Ja, de Emineo is zowel voor binnen als buiten geschikt, maar vermijd ruw terrein.

Hoe onderhoud ik de banden?

Controleer regelmatig de bandenspanning (aanbevolen: 2-2,5 bar) en de staat van het loopvlak. Vervang versleten banden.

Wat moet ik doen als de joystick niet reageert?

Controleer of de rolstoel is ingeschakeld en de accu voldoende is opgeladen. Als het probleem aanhoudt, neem contact op met de Handicare service.

Hoe stel ik de voetsteunen af?

De voetsteunen kunnen in hoogte en diepte worden versteld. Draai de knoppen los, stel in op de gewenste positie en draai weer vast.

Kan ik de rolstoel opvouwen voor transport?

Nee, de Emineo is een vaste rolstoel en kan niet worden opgevouwen. Gebruik een rolstoellift of aanhangwagen voor vervoer.

Waar vind ik het serienummer van mijn Emineo?

Het serienummer staat op een sticker aan de onderkant van het frame of in de buurt van de acculader.

GEBRUIKSAANWIJZING Emineo Handicare

Gebruikershandleiding

handicare

CE

MB3160-NL

Gefeliciteerd met de aanschaf van uw nieuwe rolstoel!

Kwaliteit en functionaliteit zijn sleutelwoorden bij alle rolstoelen in de HandiCare-lijn.

Emineo is een product van HandiCare Produksjon AS. Onze producten worden vervaardigd in onze moderne vestiging in Lillehammer, waar we beschikken over ultramoderne productiefaciliteiten.

Op die manier kunnen we het ontwerp van de rolstoelmodellen continu aanpassen. Uw bevindingen met betrekking tot het gebruik van de rolstoel stellen wij altijd bijzonder op prijs. Zo kunnen wij onze producten voortdurend verbeteren.

Ten behoeve van uw eigen veiligheid en om ten volle te profi teren van de functies van uw nieuwe rolstoel, raden wij u aan deze gebruikershandleiding eerst zorgvuldig door te lezen, voordat u de stoel in gebruik neemt.

handicare

HandiCare Emineo in het kort

Emineo is ontwikkeld in samenwerking met onze afnemers en gebruikers. Het resultaat is een rolstoel met bijzonder veel zitcomfort, dankzij de unieke kantelfunctie en de innovatieve rugleuning.

Emineo is een buitengewoon lichte rolstoel, die soepel rijdt en over een smalle zitting beschikt. Zo kunt u gemakkelijk door smalle deuren en in kleine ruimtes manoeuvreren.

Door het uitgebreide aanbod aan accessoires kan de Emineo gemakkelijk aan de individuele gebruiker worden aangepast. De stoel is uitgevoerd met een scala aan instelmogelijkheden. De instelprocedures zijn intuïtief en vergen een minimaal gebruik van gereedschappen en vervanging van onderdelen. Door de meetschalen op alle instelpunten is de stoel gemakkelijk en nauwkeurig in te stellen.

Deze gebruikshandleiding is bedoeld voor de HandiCare Emineo

met serienummer: ....

De rolstoel is geïnspecteerd en goedgekeurd

op:

door: ....

Inleiding pagina 2

Inhoudsopgave pagina 3

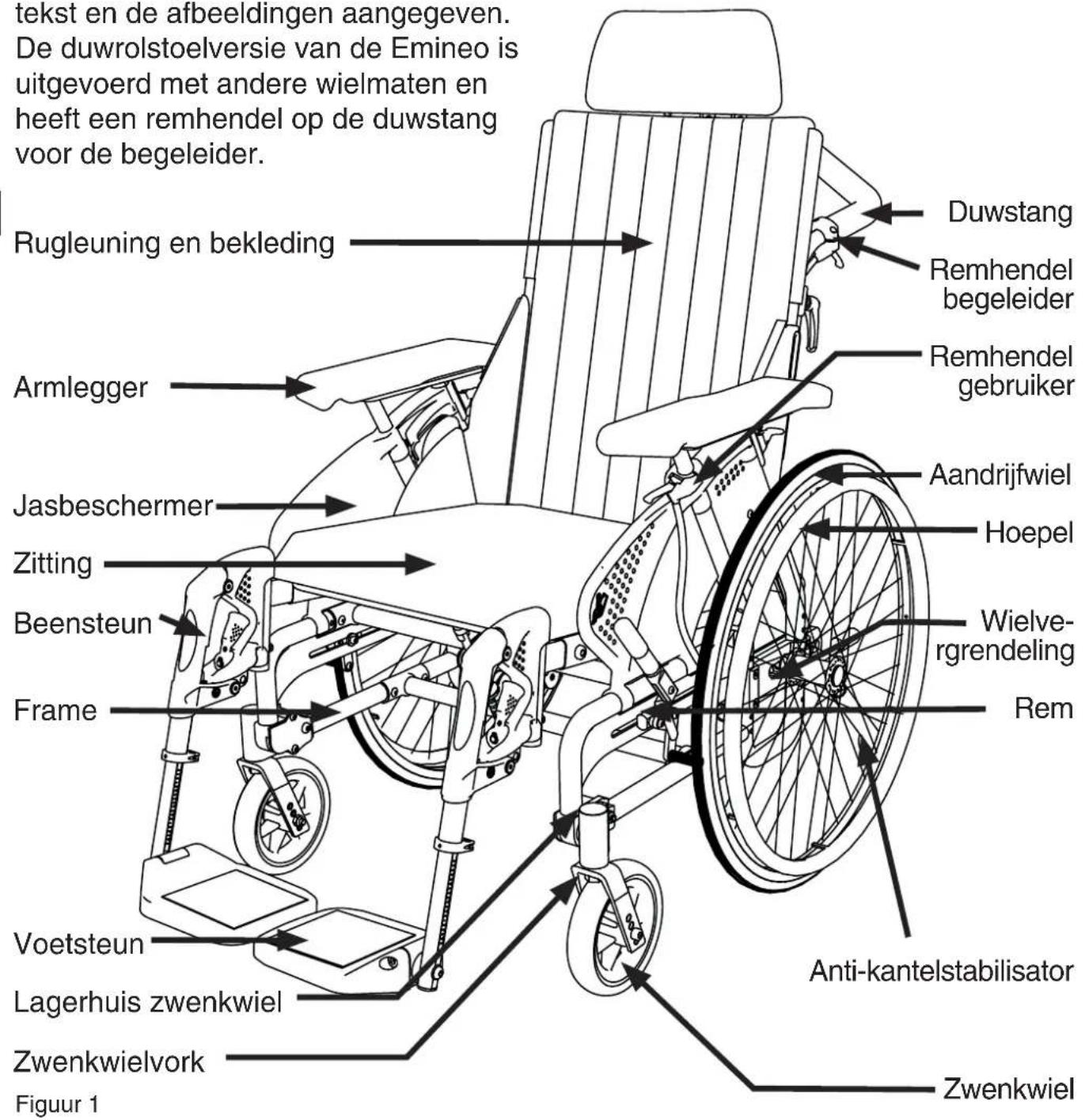

Onderdelen van de rolstoel pagina 4

Montage pagina 5

Gebruik van de rolstoel pagina 6

Instellen van de rolstoel pagina 13

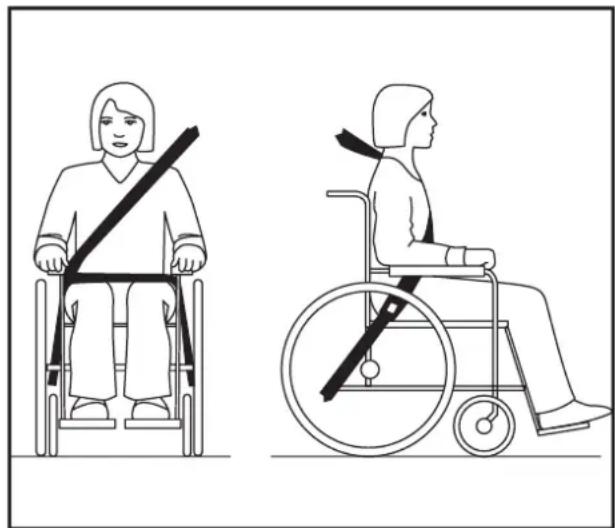

Heupgordel pagina 27

Veiligheid pagina 28

Veiligheid in auto's pagina 30

Onderhoud pagina 33

Merktekens/keurmerken pagina 36

Technische specificaties pagina 37

Garantie pagina 39

Accessoires pagina 40

Voor een beter begrip van deze gebruikershandleiding is het van belang dat u op de hoogte bent van de meest gebruikte termen bij de beschrijving van de diverse onderdelen van de rolstoel. Op de onderstaande tekening ziet u waar de desbetreffende onderdelen zich op de rolstoel bevinden.

De precieze uitvoering van uw rolstoel kan iets verschillen van de uitvoering zoals getoond in Figuur 1. De rolstoel is verkrijgbaar in twee verschillende uitvoeringen: "Basic" en "One-tool". Als er verschillen zijn tussen beide uitvoeringen met betrekking tot de functies, bedieningsknoppen en instelmogelijkheden, wordt dat in deze gebruikershandleiding in de

tekst en de afbeeldingen aangegeven. De duwrolstoelversie van de Emineo is uitgevoerd met andere wielmaten en heeft een remhendel op de duwstang voor de begeleider.

Montage Figuur 2 en 3

De standaarduitvoering wordt compleet gemonteerd geleverd.

Het enige wat u hoeft te doen is:

• De rugleuning opklappen, zie pagina 10
• De armleggers aanbrengen, zie pagina 6
• De beensteunen aanbrengen, zie pagina 7

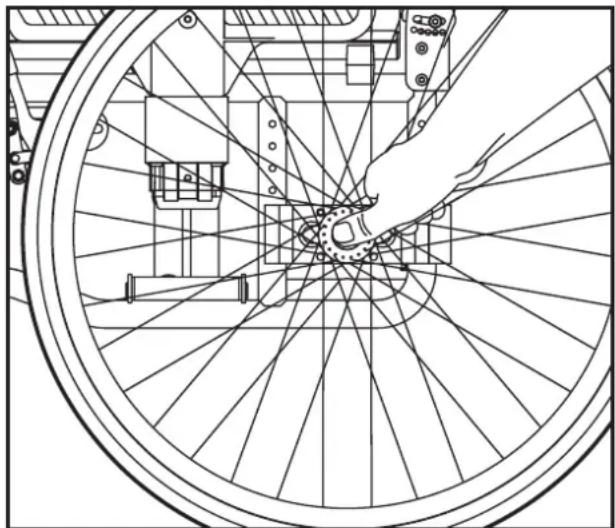

De aandrijfwielen van de rolstoel zijn voorzien van een snelvergrendeling. Druk op de knop in het midden van het aandrijfwiel om het wiel te verwijderen of te bevestigen.

Let op!

Controleer of het wiel goed vast zit. Dit is het geval als de knop ongeveer 5 mm uitsteekt wanneer de wielbout volledig in de behuizing zit.

In de hoogte verstelbare duwstang

Figuur 5

De duwstang wordt versteld door het losdraaien van de borghendels (5A) en door de duwstang tegelijkertijd op de gewenste hoogte naar boven of beneden te verplaatsen. Draai de borghendels weer vast.

Als extra beveiliging is de duwstang uitgevoerd met een kliksluiting in de bovenste stand. U verwijdert de duwstang door deze in de bovenste stand te zetten en op de kliksluiting (5B) te drukken.

Bevestigen en verwijderen van de armleggers. Verwijder de armleggers door deze op te tillen. U monteert de armleggers weer door deze in de armleggerbuizen te steken.

Armlegger met vergrendeling (Figuur 6, rechts bovenin)

Schuif de hendel naar beneden en til de armlegger omhoog.

Zorg er bij het bevestigen voor dat u de armlegger weer vergrendelt.

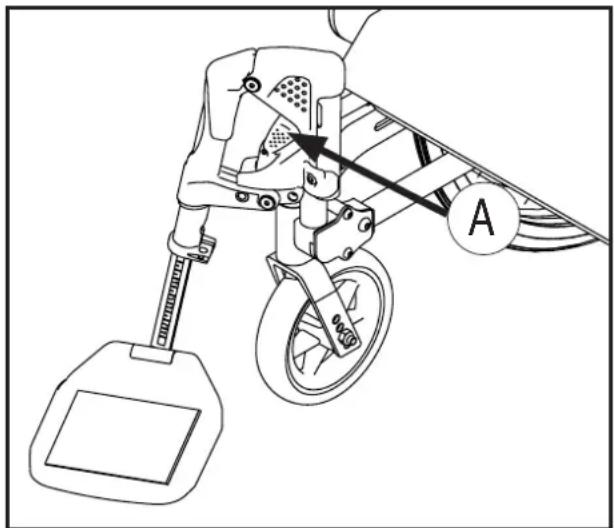

Beensteunen uitklappen/bevestigen/ verwijderen Figuur 7 en 8

De procedure bij vaste en hoekverstelbare beensteunen is identiek.

De beensteunen kunnen worden in-/uitgeklapt of verwijderd om de stoel eenvoudiger te kunnen vervoeren. De beensteunen kunnen worden losgemaakt door de hendel (7A) naar binnen of naar buiten te draaien en de beensteunen te draaien.

Nadat de beensteun opzij is gedraaid, kan deze recht omhoog worden getild en desgewenst geheel worden weggehaald. Ga in omgekeerde volgorde te werk om de beensteun weer te bevestigen. De hendel wordt automatisch vergrendeld.

Het is mogelijk de gehele beensteuneenheid inclusief bevestiging te verwijderen, zie pagina 25.

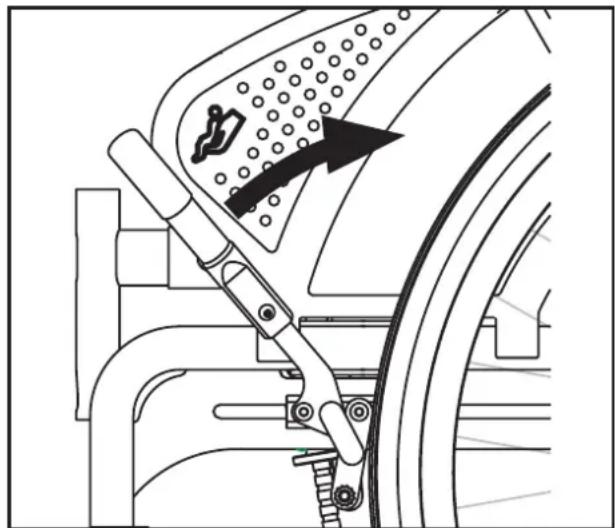

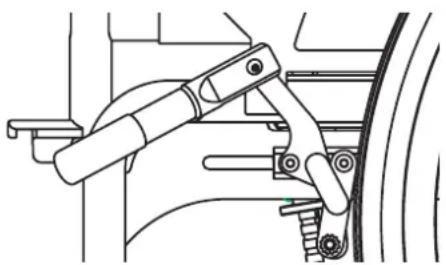

Gebruik van de remmen Figuur 9

U activeert de rem door de remhendel naar u toe te trekken.

De rem is alleen bedoeld om de stoel op zijn plaats te houden wanneer deze stilstaat. Gebruik de rem onder geen beding tijdens het rijden.

Om zijdelingse verplaatsing te vergemakkelijken kan de remhendel worden neergeklapt. U doet dit door de remhendel naar boven te trekken en daarna neer te klappen.

Gebruik van de begeleiderremmen van de Emineo (begeleiderremmen zijn standaard op de duwrolstoel, verder verkrijgbaar als accessoire) Figuur 10

• Knijp in de remhendels (10A) om te remmen.
• Duw de vergrendelingshendel (10B) van u af om te remmen bij het parkeren vast te zetten. Knijp in de hendel om de remmen weer te ontgrendelen.

Figuur 10

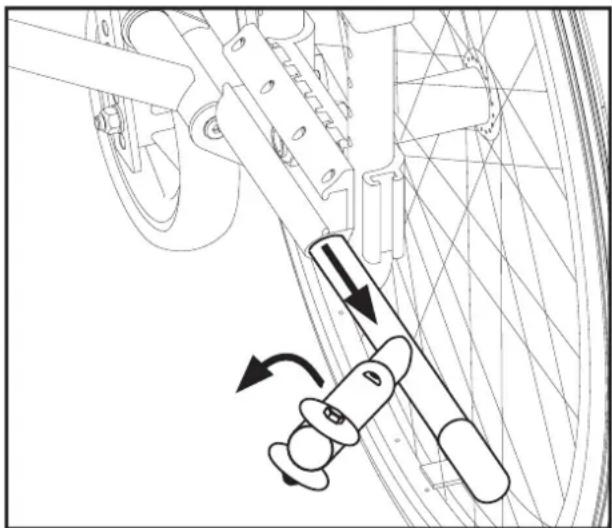

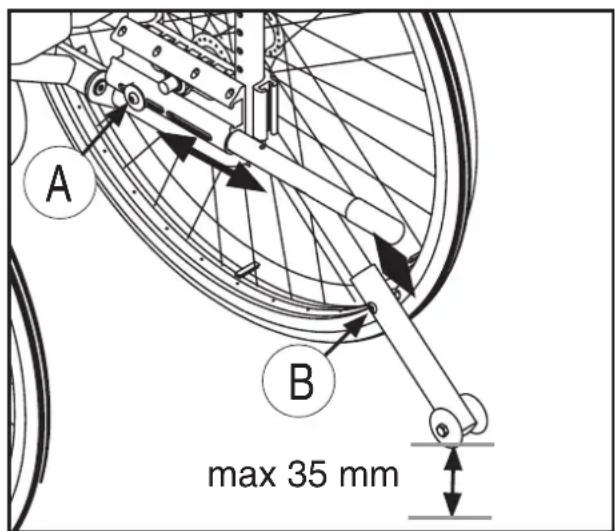

Anti-kantelstabilisator/kantelstang

Figuur 11

Zorg er bij gebruik van de stoel altijd voor dat u de anti-kantelstabilisator hebt geactiveerd.

U brengt de anti-kantelstabilisator in positie door deze naar u toe te trekken en tegelijkertijd naar beneden te draaien. De anti-kantelstabilisator is standaard ingesteld met een zodanige speling tot de ondergrond, dat het geen probleem is om over drempels e.d. te rijden.

De kantelstang kan worden gebruikt wanneer de anti-kantelstabilisator in de bovenste of onderste stand staat.

Kantelen Figuur 12

Wanneer u de stoel kantelt, behoudt deze zijn evenwichtspunt. Bij het achterover kantelen van de stoel beweegt de rugleuning zich 8°. Afhankelijk van uw mogelijkheden kunt u de stoel op verschillende manieren kantelen:

• De begeleider knijpt in de kantelhendel en de gebruiker leunt naar voren/achteren.
• De begeleider knijpt in de kantelhendel en de gebruiker trekt of duwt zichzelf met zijn handen naar voren of naar achteren.

Beknellingsgevaar!

Als de Emineo voorzien is van een werkblad, mag de stoel niet worden gekanteld als de gebruiker in de stoel zit.

Een door de gebruiker te bedienen kantelhendel, die zonder hulp van de begeleider kan worden gebruikt, is als accessoire verkrijgbaar.

Het evenwichtspunt van de Emineo kan optimaal worden aangepast aan de mogelijkheden en het gewicht van de gebruiker. Zie pagina 21.

Zorg ervoor dat er zich geen lichaamsdelen tussen het zijframe en de beensteunbevestigingen bevinden bij het kantelen van de rolstoel.

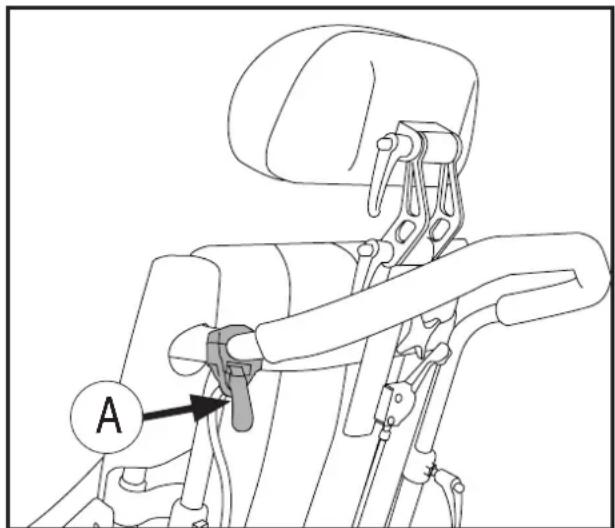

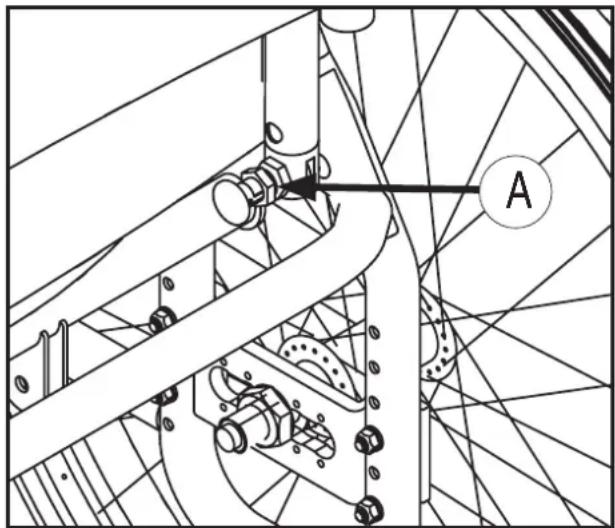

Rugleuninghoek verstellen met de verstelhendel (accessoire) Figuur 13

U kunt de rugleuninghoek afzonderlijk verstellen met behulp van de hendel (13A).

- Knijp in de hendel en duw de rugleuning naar voren of naar achteren

Figuur 13

• Verwijder de armleggers
- Kantel de stoel naar voren. Trek de pen (14A) eruit en draai deze 90° om deze in de open stand vast te zetten, laat de pen los en klap de rugleuning neer

Voer de bovenstaande handelingen in omgekeerde volgorde uit om de rugleuning weer op te klappen.

In en uit de stoel komen

Figuur 16, 17 en 18

• Activeer de remmen
- Draai de beensteunen naar buiten of verwijder deze
- Kantel de stoel naar voren
- De gebruiker kan nu in of uit de rolstoel komen met de hulp van andere personen, een tillift, of door zich naar voren te bewegen als hij stafunctie heeft, zie figuur 16, 17 en 18

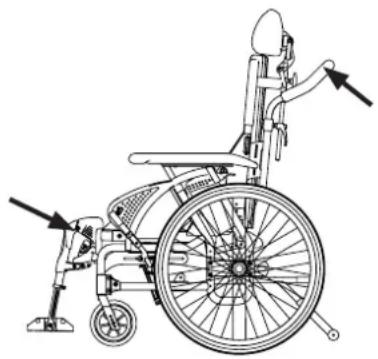

Gebruik de aangeduide optilpunten wanneer de rolstoel met de gebruiker erin de trap op/af wordt getild. Deze staan aangegeven op de stoel.

De optilpunten zijn de duwstang en de beensteunen.

Til de rolstoel niet aan de armleggers op als deze niet van een vergrendeling zijn voorzien (accessoire)! Til de rolstoel niet aan de hoekverstelbare beensteunen op.

Let op!

Zorg ervoor dat de duwstang vergrendeld is voor u de stoel optilt.

De begeleiders kunnen de stoel ook van de zijkant optillen, als dat het dragen vergemakkelijkt.

Hindernissen, stoepranden nemen

Figuur 21

Klap de anti-kantelstabilisator omhoog bij het nemen van stoepranden e.d.. Plaats vervolgens een voet op de kantelstang en stuur met de duwstang. Kantel de stoel eventueel naar achteren voor meer speling tussen de hindernis en de beensteunen.

Hellingen

Als u de stoel geregeld gebruikt in heuvelachtige streken, raden wij aan om indien nodig een extra rem voor de begeleider aan te brengen.

De Emineo is voorzien van meetschalen die een nauwkeurige instelling van de stoel vergemakkelijken.

De volgende instellingen kunnen snel en nauwkeurig worden gewijzigd met behulp van meetschalen:

- Zittinghoogte – achter (One-tool) Pagina 14, 16 en 17

De schaal geeft de zittinghoogte aan ten opzichte van de maten van de aandrijfwielen.

• Zwaartepunt (One-tool) Pagina 17

De meetschaal is genummerd van 1 t/m 5, waarbij 1 de meeste veiligheid biedt tegen kantelen.

- Zittinghoogte – voor (One-tool) Pagina 14, 15 en 18

Traploze schaal van 1 t/m 9 voor een identieke instelling van beide zwenkwielen.

• Hoek van zwenkwielen (One-tool) Pagina 19

Traploze schaal voor een identieke instelling van beide zwenkwielen.

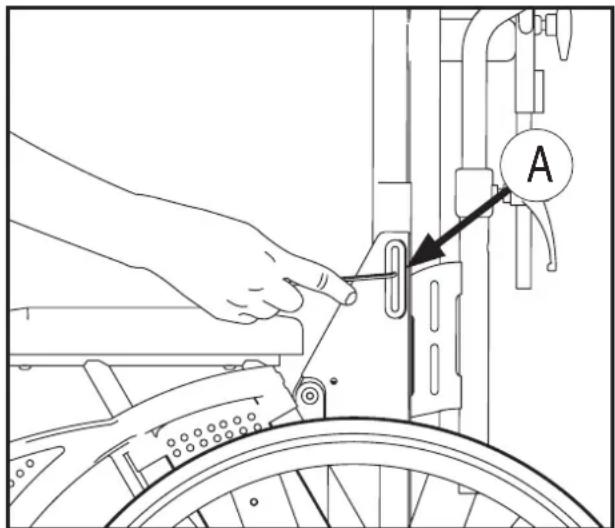

• Hoogte van rugleuning Pagina 20

De schaal geeft de hoogte van de rugleuning aan van 50 tot 60 cm.

• Evenwichtspunt Pagina 21

Traploze schaal van 1 t/m 3

• Anti-kantelstabilisator (One-tool) Pagina 23

De meetschaal is genummerd van 1 t/m 5 om het afstellen van de anti-kantelstabilisator ten opzichte van de stand van het aandrijfwiel te vergemakkelijken.

- Beensteunlengte Pagina 24

Traploze schaal van 1 t/m 9 voor een identieke instelling van beide beensteunen.

Zittinghoogte verstellen

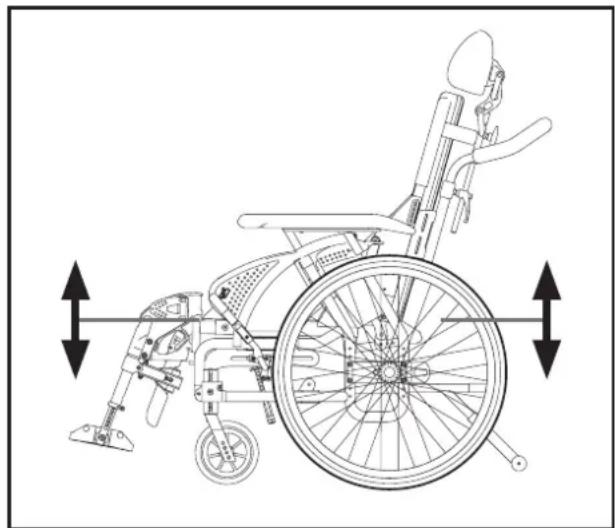

De hoogte van de zitting kan eenvoudig worden gewijzigd. De verschillende manieren waarop de hoogte van de zitting kan worden afgesteld zijn ook van invloed op het rijgedrag en de wijze waarop de stoel zich gedraagt bij hindernissen.

Let op!

Stel de Emineo niet zodanig in dat de zittinghoogte vooraan en achteraan verschillend is. Dit kan van invloed zijn op het evenwichtspunt.

De hoogte van de zitting achter kan op een van de onderstaande wijze worden gewijzigd.

Wielvergrendeling naar boven of onderen verschuiven

De zitting zakt als u de wielvergrendeling naar boven verschuift.

De zitting komt naar boven als u de wielvergrendeling naar onderen verschuift.

Zie pagina 16.

Grotere of kleinere aandrijfwielen aanbrengen

Bij grotere aandrijfwielen komt de zitting hoger te staan, bij kleinere aandrijfwielen lager. Voor de precieze hoogte van de zitting bij de diverse wielmaten verwijzen wij u naar de tabel op pagina 37.

Zittinghoogte verstellen – voor

Figuur 22

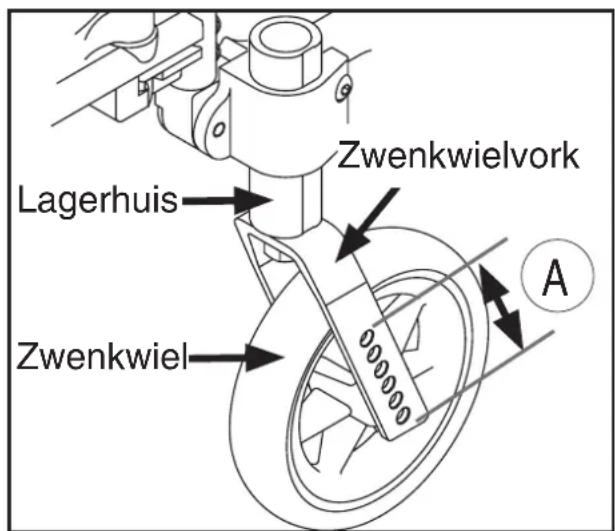

De hoogte van de zitting voor kan worden gewijzigd volgens een van de methoden die op de volgende pagina worden beschreven.

Voor de precieze hoogte van de zitting bij de diverse methoden verwijzen wij u naar de tabel op pagina 37.

- Lagerhuis van zwenkwiel hoger of lager zetten (One-tool) (zie pagina 18) Als u het lagerhuis omhoog verplaatst, zakt de zitting. Als u het omlaag verplaatst, is het omgekeerde het geval.

- Zwenkwiel hoger of lager in de zwenkwielvork zetten Als u de positie van het zwenkwiel in de zwenkwielvork (23A) verhoogt, zakt de zitting. Als u het zwenkwiel in een lagere stand zet, is het omgekeerde het geval.

- Grotere of kleinere zwenkwielen plaatsen Bij kleinere zwenkwielen zakt de zitting, bij grotere zwenkwielen is het omgekeerde het geval. Bij kleinere zwenkwielen wordt de draaicirkel kleiner, hetgeen het manoeuvreren in kleine ruimtes vergemakkelijkt en meer beenruimte oplevert. Bij grotere zwenkwielen wordt de draaicirkel groter, maar de stoel is ook beter in staat hindernissen te nemen op een oneffen ondergrond.

- Langere of kortere zwenkwielvorken plaatsen Bij kortere zwenkwielvorken zakt de zitting, wordt de draaicirkel kleiner, kan de stoel beter manoeuvreren in kleine ruimtes nemen en is er meer beenruimte. Bij langere zwenkwielvorken komt de zitting hoger te staan en kunnen er diverse maten zwenkwielvorken worden gebruikt.

Figuur 23

Let op! Vergeet bij het verstellen van de zittinghoogte niet de hoek van de zwenkwielen aan te passen. Vergeet bij het verstellen van de zittinghoogte achter evenmin de remmen af te stellen.

Zittinghoogte verstellen – achter (One-tool) Figuur 24 en 25

Op het frame van de rolstoel bevindt zich een meetschaal (25A) die de zittinghoogte aangeeft in verhouding tot de maat van het aandrijfwiel.

• Verwijder het aandrijfwiel
- Draai de moer (25B) met een 27 mm steeksleutel tot aan de aanslag los
- Trek de binnenste en buitenste wielvergrendeling iets uit elkaar
- Zet de wielvergrendeling aan de hand van de schaal geleidelijk hoger of lager
- Duw de binnenste en buitenste wielvergrendeling weer in elkaar

Let op!

Zorg ervoor dat de pennen in de wielvergrendeling in de gaten in het frame vallen en dat de behuizing horizontaal in de gleuf ligt, voordat u de moer aandraait

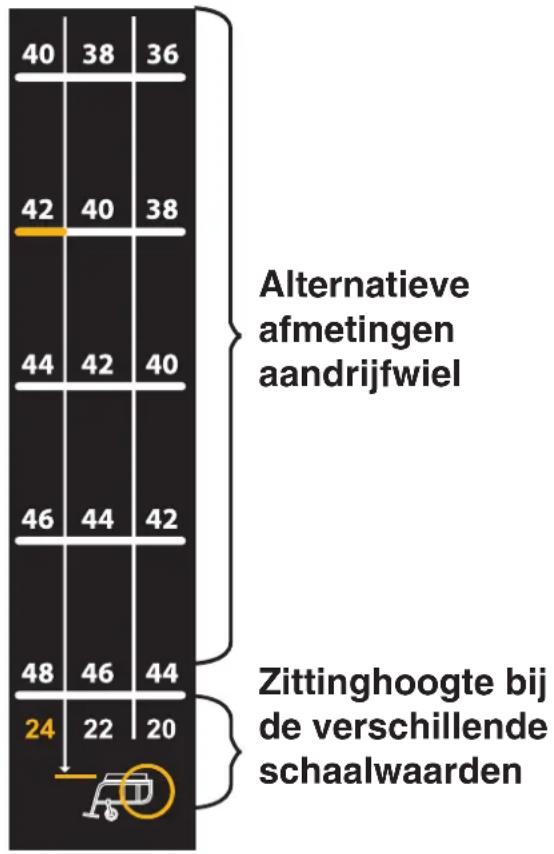

Zoek de maat van uw aandrijfwiel bovenaan de schaal. In de kolom onder de wielmaat ziet u waar u de wielvergrendeling moet plaatsen om de diverse zittinghoogtes te verkrijgen.

• Verwijder het aandrijfwiel

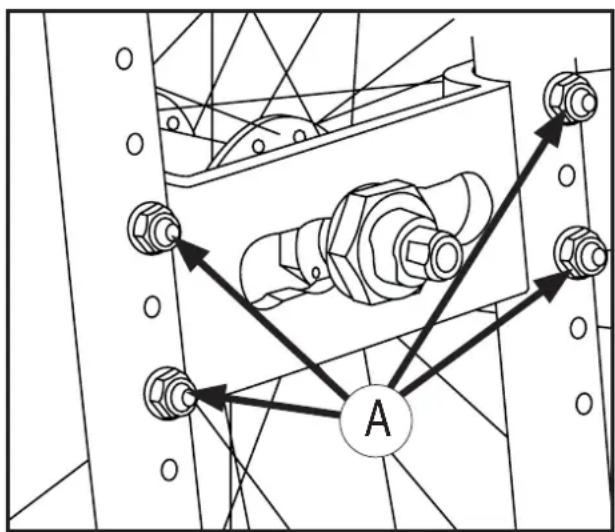

- Verwijder de wielvergrendeling door de bouten met een 4 mm inbussleutel los te draaien en tegelijkertijd de moeren met een 10 mm steeksleutel tegen te houden
- Zet de wielvergrendeling hoger om de zitting te laten zakken of lager om de zitting hoger te zetten. Gebruik hierbij de schaal om de juiste zittinghoogte te verkrijgen
- Breng de bouten weer aan en draai deze weer vast

Zwaartepunt afstellen (One-tool)

Figuur 27 en 28

Het aandrijfwiel kan in vijf verschillende posities worden geplaatst in verhouding tot het zwaartepunt. Deze worden weergegeven op de schaal (27A) op de wielvergrendeling. Stand "1" biedt de meeste veiligheid tegen kantelen.

• Draai de moer (27B) met een 27 mm steeksleutel tot aan de aanslag los
• Zet de behuizing voor het aandrijfwiel naar voren of naar achteren (Figuur 28)

Let op! Zorg ervoor dat de pennen in de wielvergrendeling in de gaten in het frame vallen en dat de behuizing horizontaal in de gleuf ligt, voordat u de moer aandraait

Vergeet na het verstellen van de zittinghoogte en het zwaartepunt niet de remmen en de anti-kantelstabilisator af te stellen.

Wanneer de hoek van de rugleuning op maximaal 30° is ingesteld, moet de achterste opening in de wielvergrendeling worden gebruikt om de stoel zoveel mogelijk te beveiligen tegen achteroverkantelen.

Let op! Bij het verstellen van de hoogte en het zwaartepunt verstelt u eerst de aandrijfwielen, dan de hoogte en daarna de hoek van de zwenkwielen.

Figuur 26

Figuur 27

Zwaartepunt verstellen

Figuur 29

Draai de borgmoer (29A) met een 27 mm steeksleutel los en houd hierbij de behuizing (29B) met een 16 mm sleutel tegen. Draai de behuizing (29B) 90°. Zet het wiel in de gewenste stand. Draai de behuizing 90° terug en draai de borgmoer weer stevig vast.

Vergeet na het verstellen van de zittinghoogte en het zwaartepunt niet de remmen en de anti-kantelstabilisator af te stellen.

Wanneer de hoek van de rugleuning op maximaal 30° is ingesteld, moet de achterste opening in de wielvergrendeling worden gebruikt om de stoel zoveel mogelijk te beveiligen tegen achteroverkantelen.

Zittinghoogte verstellen – voor

Figuur 30, 31, 32 og 33

Bij het verstellen van de zittinghoogte moet u eerst de hoogte van de zwenkwielen verstellen, voordat u de hoek verstelt.

Hoogte van de zwenkwielen verstellen

(One-tool) Figuur 31

Op de zwenkwielen staat een schaal van 1-9, die het instellen van dezelfde hoogte op beide zwenkwielen vergemakkelijkt.

• Draai de bout (31A) met een 5 mm inbussleutel los
• Stel de gewenste hoogte in, zie de schaal (31B)
• Draai de bout weer vast

Overschrijd de waarden van de schaal niet. In het gat op de bevestiging van het zwenkwiel moet altijd een waarde zichtbaar zijn.

Figuur 29

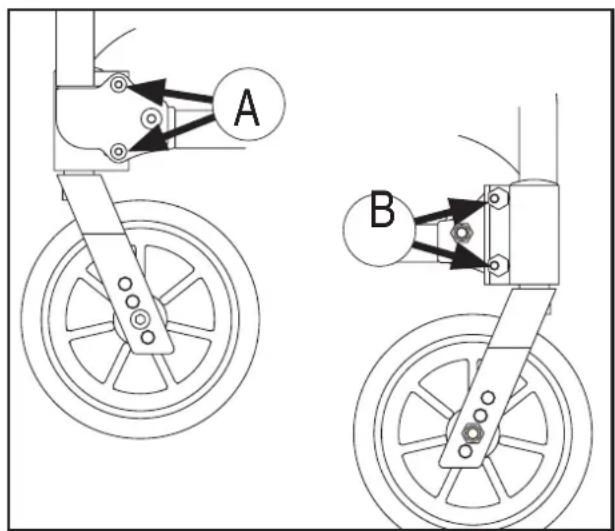

Hoek van zwenkwielen/spoorhoek instellen (One-tool) Figuur 32

• Draai de bout (32A) met een 5 mm inbussleutel iets los
• Draai de bout (32B) los
• Zet de inbussleutel in de draaischijf (32C) en draai deze in de gewenste hoek. Zie de schaal
• Draai eerst bout (32B) vast en vervolgens bout (32A)

Als het zwenkwiel in de juiste hoek staat, staat het lagerhuis verticaal (90°) ten opzichte van de ondergrond. Dit wordt bewerkstelligd door een winkelhaak tegen het lagerhuis/de vloer te zetten. De waterpas voor het instellen van de juiste hoek van het lagerhuis is als accessoire verkrijgbaar (zie pagina 38).

Hoek van zwenkwielen/spoorhoek instellen (Basic) Figuur 33

• Draai de bouten (33A) aan de achterkant van de bevestiging van het lagerhuis met een 4 mm inbussleutel los
• Draai de inbusmoeren (33B) zodanig dat het lagerhuis verticaal komt te staan (90° ten opzichte van de ondergrond). Zet een winkelhaak tegen het lagerhuis/de ondergrond voor een correct resultaat.

Figuur 32

Hoogte van rugleuning verstellen Figuur 34

Maak eerst de bekleding van de rugleuning los voordat u de hoogte van de rugleuning verstelt.

• Draai de bout aan weerszijden van de rugleuning met een 4 mm inbussleutel los, maar niet helemaal
• U kunt de rugleuning traploos verstellen door deze omhoog te trekken of omlaag te duwen
• Gebruik de meetschaal om aan beide zijden dezelfde hoogte in te stellen
• Controleer of de bout helemaal boven of onder in de sleuf zit voordat u deze weer vastdraait en de bekleding van de rugleuning weer aanbrengt

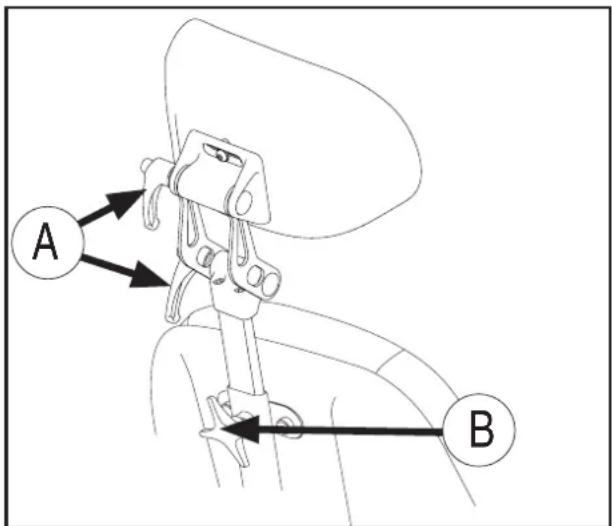

Hoofdsteun (accessoire) verstellen

Figuur 35

Diepteverstelling

• Maak de borgklemmen los (35A), verstel de hoofdsteun en zet de borgklemmen weer vast
  Hoogteverstelling
• Schroef het borgwiel (35B) los, zet de hoofdsteun hoger of lager en draai het borgwiel weer vast

(Hoofdsteunen met extra diepteverstelling, extra zijdelingse steun of zijdelingse verstelling zijn leverbaar als accessoire.)

Figuur 35

Hoek van de rugleuning verstellen

Figuur 36

De hoek van de rugleuning wordt versteld vanaf de onderkant van de rolstoel.

• Draai de bout en de moer (36A) met een 5 mm inbussleutel en een 13 mm steeksleutel los
• De standaardhoek van de rugleuning is 97°. Wanneer de bout in het achterste gat wordt geplaatst, is de hoek van de rugleuning 90°, de volgende waarden zijn 97° en 105° en in het voorste gat is de hoek 110°
• Draai de bout weer vast

Evenwichtspunt voor de zittingkanteling verstellen

Figuur 37 og 38

Verstelling van het evenwichtspunt voor de zittingkanteling moet alleen door gekwalificeerd personeel worden gedaan.

Alle gebruikers hebben een verschillende lichaamslengte, gewicht en functieniveau. Dit beïnvloedt de effecten van de kanteling van de zitting en het evenwichtspunt.

Bij sommige gebruikers leiden hun functieniveau, lichaamslengte en het gewicht ertoe, dat de zitting gemakkelijker achterover dan voorover kantelt. Het evenwichtspunt kan hieraan worden aangepast.

De meeste gebruikers zullen de voorkeur geven aan een evenwichtige zittingkanteling, waarbij de zitting even gemakkelijk voorover als achterover kantelt.

Ga als volgt te werk om het evenwichtspunt van de zittingkanteling in te stellen:

• Verwijder de armlegger en het aandrijfwiel. Schroef de bout (37A) met een 4 mm inbussleutel los om de afdekking te verwijderen. Doe hetzelfde met de afdekking aan de binnenkant, ditmaal met een 3 mm inbussleutel
• Schroef de bout (38A) met een 6 mm inbussleutel los en houd deze aan de achterkant met een 5 mm inbussleutel tegen
• Zet de bout in het gewenste gat. De zitting kantelt gemakkelijker achterover als de bout in het voorste gat staat en gemakkelijker voorover als de bout in het achterste gat staat
• Controleer dat u altijd hetzelfde gat gebruikt aan beide zijden van de stoel. De gaten zijn genummerd en voorzien van een kleurcode, zowel aan de binnenkant als aan de buitenkant
• Draai de bouten weer vast en breng de afdekking weer aan.

Kromming van de rugleuning verstellen Figuur 39

De rolstoel is uitgevoerd met een gepolsterde rugleuning. Deze kan worden aangepast aan de kromming van de rug voor een optimaal zitcomfort en een goede stabiliteit. Bij het verstellen van de kromming van de rugleuning kan de gebruiker in de rolstoel blijven zitten.

Haal de achterkant van de bekleding los om bij de klittenbandsluitingen te komen. Hiermee kunt u de kromming van de rugleuning zodanig aanpassen, dat een optimaal comfort en goede ondersteuning worden verkregen.

Als de rugleuning in een lage positie staat, wordt de bovenste klittenbandsluiting in het onderste deel van de rugleuning niet gebruikt. Deze wordt pas gebruikt als u de rugleuning omhoog zet.

Remmen afstellen Figuur 40 en 41 De rolstoel wordt standaard geleverd met remmen die zijn aangepast aan de middelste positie van het aandrijfwiel.

U verplaatst de rem door de bouten (40A) aan de binnenkant van het frame aan de voorkant van de rolstoel met een 10 mm steeksleutel los te draaien. Zet de gehele rem in de gewenste stand in de gleuf. De juiste afstand tussen het remblok en het wiel (41A) is ongeveer 5 mm.

De bij de rolstoel geleverde remmen hoeven in de regel niet te worden afgesteld.

Verstel de anti-kantelstabilisator na het wijzigen van het zwaartepunt van de rolstoel. Draai de bout (42A) met een 4 mm inbussleutel los. Trek of duw de anti-kantelstabilisator in de juiste stand zodat de waarde op de meetschaal van de stabilisatorstang overeenkomt met de stand van het aandrijfwiel. Draai de bout weer vast. De speling tussen het uiteinde van de anti-kantelstabilisator en de ondergrond mag maximaal 35 mm zijn. Eventuele afwijkingen corrigeert u door de bout (42B) met een 4 mm inbussleutel los te draaien en aan/op de onderste buis van de anti-kantelstabilisator te trekken of te duwen. Draai de bout weer vast.

Verstel de anti-kantelstabilisator na het wijzigen van het zwaartepunt van de rolstoel. Draai de bus (43A) en de bouten (43B) los. Duw de anti-kantelstabilisator naar voren of naar achteren in de gewenste stand en draai de bouten en de bus weer vast.

De speling tussen het uiteinde van de anti-kantelstabilisator en de ondergrond mag maximaal 35 mm zijn. Eventuele afwijkingen corrigeert u door de bout (43C) met een 4 mm inbussleutel en een 10 mm steeksleutel los te draaien en aan/op de onderste buis van de anti-kantelstabilisator te trekken of te duwen. Draai de bout weer vast.

Figuur 42

Figuur 43

Beensteunen verstellen Figuur 44

De beensteunen zijn aan de buitenkant voorzien van een lineaire schaal (44A) om de juiste lengte te kunnen instellen. Draai de bevestigingsbout (44B) van de beensteunen met een 5 mm inbussleutel los om de lengte van de beensteunen te verstellen. Stel de gewenste lengte in en draai de bout weer vast.

Een snelvergrendelingspal voor het verstellen van de beensteunen is als accessoire (zie pagina 40) verkrijgbaar. Hoekverstelbare beensteunen en beensteunen met ophangbeugels van 70° en 90° zijn als accessoires verkrijgbaar (zie pagina 40).

Hoek van de beensteunen verstellen

Figuur 45

De hoek van de beensteunen kan worden ingesteld op 70°, 80° of 90°.

• Verwijder de bout (45A)
- Trek of duw de beensteun in de gewenste hoek
- Plaats de bout in het juiste gat en draai deze vast.

Voetsteun – hoek verstellen Figuur 46

• Draai de bout (46A) met een 5 mm inbussleutel los.
• Stel de gewenste hoek in en draai de bout weer vast.

De beensteunen kunnen afzonderlijk worden versteld

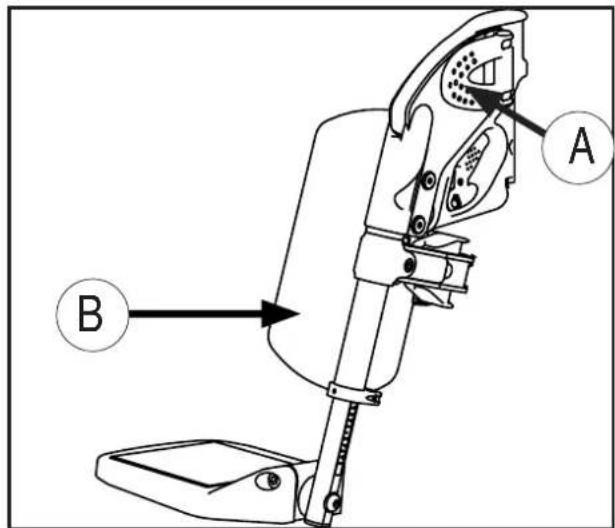

• Maak de vergrendelingspal (47A) los
- Stel de beensteunen in de gewenste hoek in en zet de vergrendelingspal weer vast

Onderbeensteun verstellen

- De onderbeensteun (47B) kan in de diepte en zijwaarts worden versteld

Bevestiging van de beensteun

verstellen Figuur 48

De beensteunbevestiging kan in de diepte worden versteld of worden verwijderd.

Draai de bout (48A) met een 4 mm inbussleutel los. Trek of duw de beensteun in de gewenste stand. Trek de bevestiging van de beensteun niet verder dan 8 cm naar buiten.

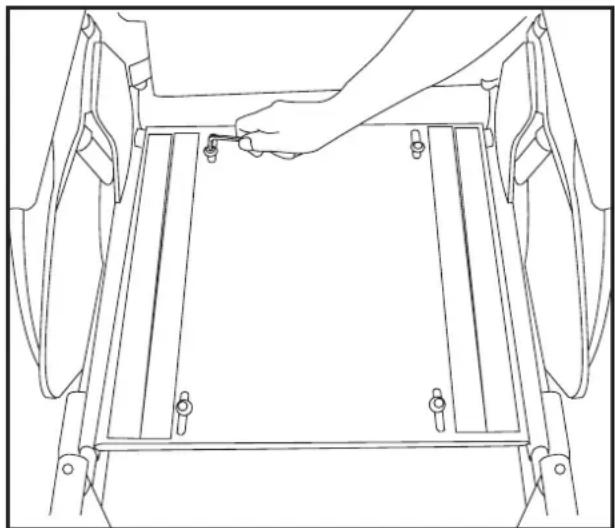

Diepte van de zitting verstellen Figuur 49

Draai de vier bouten in de bodem van de zitting met een 4 mm inbussleutel los om de diepte van de zitting traploos te kunnen verstellen. Duw de bodem van de zitting naar voren of naar achteren. Draai de bouten weer vast.

Na het verstellen van de diepte van de zitting kan het zijn dat de bevestiging van de beensteun moet worden versteld. Zie hierboven.

Hoogte van de armleggers verstellen

Figuur 50

Draai de bout (50A) met een 10 mm steeksleutel los om de hoogte van de armlegger te verstellen. Trek of duw de armsteun omhoog of omlaag in de gewenste stand. Draai de bout weer vast.

• Verwijder het stoelkussen en maak de bekleding van de rugleuning los. Om er beter bij te kunnen als u de heupgordel monteert, draait u de vier bouten in de bodem van de zitting los en trekt u de zitting naar voren (gebruik een 4 mm inbussleutel).
• Monteer eerst de bevestigingsbeugels aan de heupgordel. Gebruik een 5 mm inbussleutel en een 13 mm steeksleutel en schroef de bout (52A) en de moer (52B) vast. Ga aan de andere zijde op dezelfde wijze te werk.
• Geleid de veiligheidsgordel door de beugels en onder de bodem van de zitting door.
• Schuif de bodem van de zitting weer op zijn plaats en draai de bouten in de bodem van de zitting weer vast.

• Sta niet op de voetsteunen en oefen er geen grote druk op uit.
• Rolstoelgebruik moet worden beschouwd als een vervanging van lopen. Daarom hoort een rolstoel thuis in voetgangersgebieden en niet op wegen voor gemotoriseerd verkeer. Gebruik buitenshuis reflectoren, zie pagina 28.
• Als u uit de stoel komt, doe dat dan uitsluitend op een zo stabiele en effen mogelijke ondergrond. Controleer of de stoel op de rem staat, om te voorkomen dat de stoel onverhoeds in beweging komt.
• Het maximaal toegestane gewicht voor een gebruiker van de Emineo is 135 kg.
• Inspecteer de stoel regelmatig om te controleren of alle bouten, pennen en andere bevestigingen goed vastzitten.
• Zorg ervoor dat de anti-kantelstabilisator altijd is geactiveerd tijdens gebruik.
• Eventuele wijzigingen aan de stoel (bijv. het verplaatsen van de aandrijfwielen of de zwenkwielen en het verstellen van de hoogte van de rugleuning) kunnen van invloed zijn op het rijgedrag, evenwichtspunt en kantelpunt van de stoel. Wees extra voorzichtig bij het weer in gebruik nemen van de stoel.
• Breng geen aanpassingen aan in de constructie van de stoel die de ingebouwde veiligheid nadelig kunnen beïnvloeden.
• Het instelmechanisme voor de kanteling van de rugleuning en de zitting is voorzien van rode en groene "snap-on" stoppers. Deze mogen niet worden verwijderd, aangezien dit het evenwichts- en kantelpunt van de stoel beïnvloedt.
• Bij het in en uit de stoel komen wordt de hulp van gekwalificeerd personeel aanbevolen
• Voorkom dat kleding, bagage en andere voorwerpen tussen de spaken van het wiel komen
• Wees altijd bedacht op beknellingsgevaar: steek uw vingers niet tussen de jasbeschermer en het wiel, tussen het wiel en de rem en tussen de zijkant van het frame en de bevestiging van de beensteunen wanneer u de stoel kantelt.
• Wanneer de voorkant van de stoel bij het nemen van een hindernis moet worden opgetild, mogen hiervoor niet alleen de duwstangen naar beneden worden gedrukt. Trap op de kantelstang en duw voorzichtig op de duwstangen.
• Bij een langdurig verblijf in de rolstoel kunnen er doorzitplekken ontstaan. Als de kans hierop groot is, raden wij aan een speciaal stoelkussen te gebruiken om dit tegen te gaan.

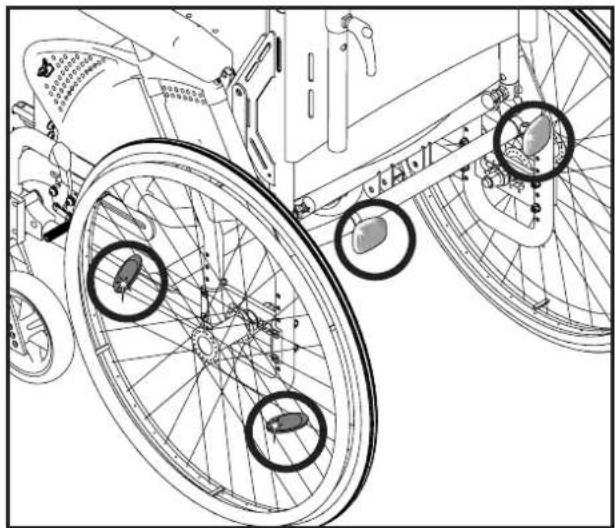

Reflectoren (accessoire) Figuur 54 Breng bij gebruik van de Emineo buitenshuis reflectoren aan. Zie Figuur 54 voor de plaats van de reflectoren op een zelfrijder en 55 voor de plaats van de reflectoren op een duwrolstoel.

Emineo als passagiersstoel in een auto

Laat de rolstoelgebruiker indien mogelijk op de passagiersstoel plaatsnemen en de veiligheidsgordel van de auto gebruiken.

De rolstoel kan worden gebruikt als passagiersstoel in een auto en is gekeurd conform de eisen van ISO 7176-19.

Als de rolstoel als passagiersstoel in een auto wordt gebruikt, dient deze in de rijrichting te staan. Bevestig de rolstoel uitsluitend in overeenstemming met het bevestigingssysteem waarvoor het getest is:

Unwin WWR/ATF/K/R

Bevestiging gebruiker: QIR/3H/ATF/FA/WH

Het systeem is een vierpuntsbevestigingssysteem. Het is een integraal systeem waarmee zowel de rolstoel als de gebruiker aan de auto worden bevestigd. Voor dit systeem moeten er bevestigingsrails in de auto worden gemonteerd.

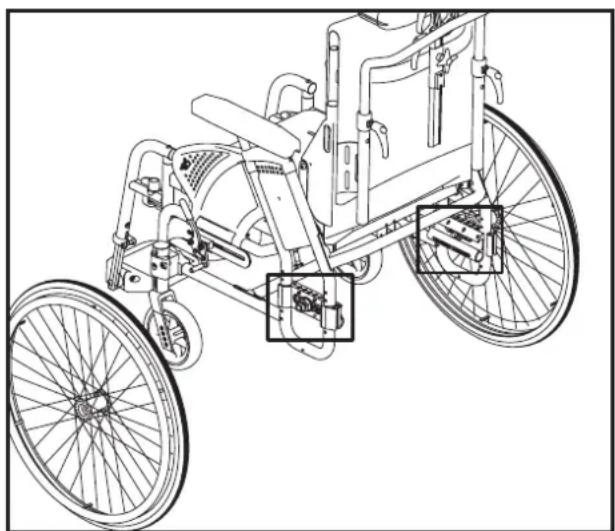

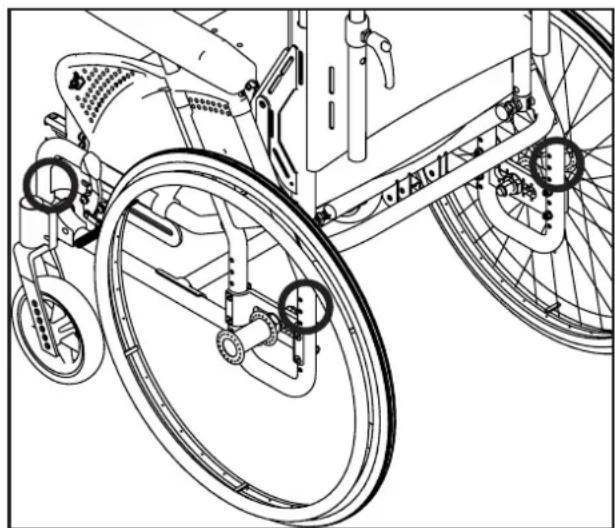

De Emineo is voorzien van vier gemarkeerde punten (Figuur 56) die bij het vastzetten van de rolstoel moeten worden gebruikt:

• De achterste buis van het zijframe, boven de wielvergrendeling
• De voorste buis van het zijframe, boven het lagerhuis

Bij gebruik van de Emineo als een passagiersstoel in een auto moet een hoofdsteun zonder diepteverstelling worden gebruikt.

HandiCare wijst elke vorm van aansprakelijkheid af indien de Emineo wordt gebruikt als passagiersstoel in een auto met een ander bevestigingssysteem dan het bovengenoemde.

Vastmaken van de veiligheidsgordel:

• Het onderste deel van de gordel moet zo strak mogelijk over de heupen worden vastgezet; tussen 30° en 75°
• Het bovenste gedeelte wordt over de schouder en de borst gelegd
• De veiligheidsgordel moet zo strak mogelijk worden aangespannen en mag niet gedraaid zijn
• Voorkom dat er onderdelen van de rolstoel, zoals armleggers en wielen, tussen de veiligheidsgordel en het lichaam komen. Zie Figuur 57 voor het juiste verloop
• Bij gebruik als passagiersstoel in een auto mag de stoel niet achterover kantelen

WAARSCHUWING

a) Zet de rolstoel indien mogelijk in de rijrichting en maak deze vast volgens de instructies van de fabrikant van het bevestigingssysteem.
b) Deze rolstoel is goedgekeurd voor het gebruik in auto's en voldoet aan de eisen m.b.t. het vervoer in de rijrichting en frontale botsingen. Voor andere posities in de auto is de rolstoel niet getest.
c) De rolstoel is dynamisch getest, in de rijrichting, met een gebruiker die een driepuntsveiligheidsgordel draagt
d) Het verdient aanbeveling om de hele driepuntsgordel te gebruiken om het risico op verwondingen aan hoofd en borst te verkleinen bij botsingen met voorwerpen in de auto

e) Ter minimalisering van de kans op letsel voor de gebruiker moet een werkblad dat aan de rolstoel is bevestigd en dat niet op botsingen is berekend:
- worden verwijderd en ergens anders in de auto worden vastgezet of aan de rolstoel worden bevestigd met schokabsorberend materiaal tussen het werkblad en de gebruiker
f) Indien mogelijk moeten andere rolstoelaccessoires aan de rolstoel worden vastgezet of worden verwijderd en tijdens het transport in de auto worden vastgezet, om te voorkomen dat deze losschi- eten en bij een botsing letsel bij de gebruiker veroorzaken.
g) Ondersteunings- en positioneringshulpmiddelen mogen niet als veiligheidsapparatuur/veiligheidsgordels worden beschouwd, wanneer deze niet zijn gemarkeerd conform de normen van ISO 7176/19-20XX.
h) De rolstoel moet na een botsing, in welke vorm dan ook, worden gekeurd door een vertegenwoordiger van de fabrikant, voordat de rolstoel weer mag worden gebruikt.
i) Breng zonder voorafgaand overleg met de fabrikant geen wijzigingen of vervangingen aan in de verankeringspunten/autobevestigingen op de rolstoel of aan delen van de constructie of het frame.
j) Gebruik bij elektrische rolstoelen in gemotoriseerde voertuigen met gel gevulde accu's.

De in dit gedeelte beschreven onderhoudswerkzaamheden kunnen worden verricht door de gebruiker. Andere onderhoudswerkzaamheden moeten worden verricht door gekwalificeerd personeel van uw plaatselijke dealer of bij de technische dienst. Voor nadere informatie over reparaties of service verwijzen wij u naar de dichtstbijzijnde technische dienst.

Reinigen van het frame

Het frame moet regelmatig worden schoongemaakt met zacht zeepwater. Gebruik een schuurmiddel als het frame erg vuil is geworden. Eventueel kan het frame worden afgespoeld met een hogedrukspuit. Spuit niet direct op de kogellagers. Droog de rolstoel goed af na het schoonmaken of als de rolstoel nat is geworden door de regen. Als u een ontvettingsmiddel hebt gebruikt, moeten de bewegende delen opnieuw worden gesmeerd.

Reinigen van zitting- en rugleuningbekleding

De bekleding van de zitting en de rugleuning mag in de wasmachine worden gewassen op 60°C. Zie de wasinstructies op de diverse stoffen.

Omstandigheden die schadelijk kunnen zijn voor de rolstoel

De rolstoel dient niet te worden gebruikt bij temperaturen onder -35\ °C of boven 60\ °C . Er zijn geen beperkingen wat betreft luchtdruk en luchtvochtigheid. Bij opslag van de rolstoel gelden geen aanvullende eisen.

Bouten en moeren

Bouten en moeren kunnen in de loop van de tijd losraken. Controleer ze daarom regelmatig en draai ze indien nodig opnieuw vast. Gebruik eventueel een schroefdraadborgingsproduct als Blue Locktite (nr. 243). Als een borgmoer losgedraaid is geweest, verliest deze een deel van zijn borgende eigenschappen en moet daarom worden vervangen.

Aandrijfwielen

De aandrijfwielen zijn voorzien van spaken. Deze moeten opnieuw worden opgespannen als ze slap worden. Roep eventueel de hulp van uw plaatselijke fietsenmaker of de dichtstbijzijnde technische dienst in.

Snelvergrendelingspal op de wielen

De snelvergrendelingspal op de aandrijfwielen moet regelmatig worden geïnspecteerd. Controleer of de kogellagers nog goed werken. De ontgrendelpen en de kogellagers moeten regelmatig worden gereinigd en met olie worden gesmeerd.

Aanbevolen bandenspanning

De stoel is verkrijgbaar met massieve banden of luchtbanden.

Zoek het juiste type en de juiste maat aandrijfwiel of zwenkwiel en lees de aanbevolen maximale bandenspanning uit de tabel af. NB: bij een hogere bandenspanning rijdt de stoel gemakkelijker, bij een lagere bandenspanning is de vering beter.

Controleer de bandenspanning regelmatig voor een optimaal rijgedrag.

	kPa Bar PSI
Aandrijfwielen, luchtbanden	350 3,5 50
Aandrijfwielen, hoge druk	630 6,3 90
Zwenkwielen, 6” luchtbanden	250 2,5 35
Zwenkwielen, 8” luchtbanden	250 2,5 36

Gereedschap voor onderhoud van en reparaties aan de rolstoel

Te verstellen: Gereedschap: Te verstellen: Gereedschap:
Remmen	5 mm inbussleutel	Rugleuning-hoogt	4 mm inbussleutel
Evenwichtspunt	3, 4, 5 en 6 mm inbussleutel	Rugleuning-hoek	5 mm inbussleutel en 13 mm steeksleutel
Zwenkwielhoek	4 mm inbussleutel (Basic)5 mm inbussleutel (One-tool)	Zwaartepunt	27 mm steeksleutel (One-tool)27 mm en 16 mm steeksleutel (Basic)
Zittingdiepte	4 mm inbussleutel	Zittinghoogte-achter	27 mm steeksleutel (One-tool4 mm inbussleutel en 10 mm steeksleutel (Basic)
Lengte beensteunen	5 mm inbussleutel
Voetsteunen	5 mm inbussleutel
Anti-kantel-stabilisator	4 mm inbussleutel (One-tool)4 mm inbussleutel en 10 mm steeksleutel (Basic)	Zittinghoogte-voor	5 mm steeksleutel
		Armlegger-hoogte	10 mm steeksleutel

Inspectie na zes maanden, vervolgens elk jaar

• Controleer of de remmen goed werken. Eventueel opnieuw afstellen.
• Controleer of de banden heel zijn en of er geen schade is aan de wangen.
• Controleer of de stoel schoon is en of alle bewegende delen goed werken.
• Controleer de voorste zwenkwielvork op speling. Eventueel opnieuw afstellen. De as moet vrij kunnen ronddraaien, maar zonder enige speling omhoog/omlaag.
• Controleer alle schroefverbindingen en draai ze eventueel opnieuw vast.

Reparaties

Afgezien van kleine lakreparaties, verwisselen van binnen- of buitenbanden en het afstellen van de remmen moeten alle reparaties worden uitgevoerd door gekwalificeerd personeel bij uw plaatselijke dealer of bij de technische dienst.

Voor nadere informatie over reparaties en onderhoud verwijzen wij u naar de dichtstbijzijnde technische dienst.

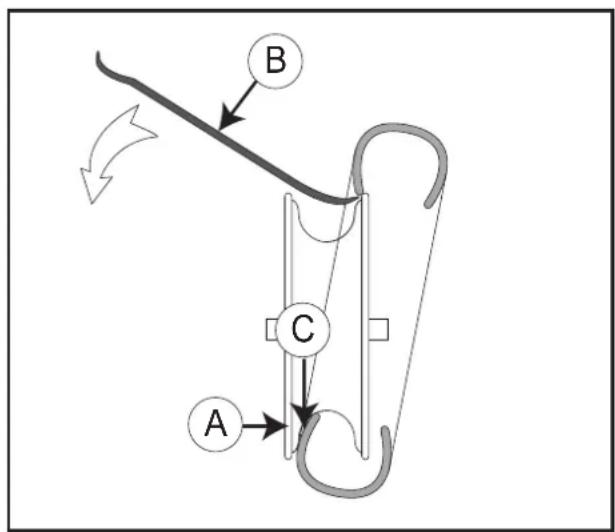

Luchtband verwisselen Figuur 58

Luchtbanden zijn als accessoire leverbaar

Band eraf halen

• Demonteer het wiel en laat de band leeglopen door het pennetje in het ventiel in te drukken of door het ventiel er helemaal uit te schroeven.
• Controleer of de rand van de band goed binnen in de gleuf van de velg (58A) zit.
• Trek de rand van de band over de velgrand heen. Gebruik eventueel een speciale bandenlichter (58B). Voorkom dat de binnenband tussen de lichter en de velgrand bekneld raakt.

Figuur 58

Band omleggen

• Leg de binnenband in de nieuwe buitenband en breng een wrijvingsverminderend middel (zeep of een speciaal bandmiddel) aan op de rand van de band (51C).
• Controleer of de rand van de band aan een kant goed in de velg zit. Buig de band over de rand. Voorkom dat de binnenband bekneld raakt.
• Pomp de band op tot de juiste spanning en monteer het wiel op de stoel.

Productnaam

Model

Zittingbreedte

Zittingdiepte

Max. gewicht gebruiker

Serienummer

CE-keurmerk

Jaar een maand van productie

Merktekens voor hefpunten

Hellingshoek

Beknellingsgevaar

Bevestigingspunten auto

Evenwichtspunt

EMINEO

EMINEO

handicare

39 cm

39-45 cm

max 135 kg

handicare

Prod nr: 700001

HandiCare Produksjon as Smestadvoien 19 2019 Liuehammer Norway

Production

year : 2004 - 2005 - 2006 - 2007 - 2008

month: 01-02-03-04-05-06-07-08-09-10-11-12

Technische specificaties en afmetingen

De rolstoel wordt standaard geleverd met verschillende zittinghoogtes en zittingbreedtes. Welke hoogte het best bij de gebruiker past, is afhankelijk van twee factoren: de lengte van de gebruiker en de manier waarop de rolstoel wordt gebruikt. Neem contact op met uw dealer of de dichtstbijzijnde technische dienst als u twijfels hebt over de juiste hoogte en breedte (tenzij anders aangegeven staan de afmetingen vermeld in centimeters. De maten kunnen +/- 1 cm afwijken).

Zittingbreedte	38, 45 og 51
Zittingdiepte	39 - 45
Zittinghoogte- voor	● = standaardDe tabel vermeldt de zittinghoogtes aan de voorkant die verkregen worden bij verschillende vork- en wielmaten, evenals de zittinghoogtes die verkregen worden als de positie van het zwenkwiel in de vork wordt gewijzigd. Bij de vorkbevestiging van One-tool kan de vork bovendien hoger of lager worden gezet.
Vork Zwenkwiel	One-tool Basic
92 mm 4"/100 mm	36-42 36-38
92 mm 5"/125 mm	38-44 38
120 mm 5"/125 mm	38-46 38-42
120 mm 6"/150 mm	● 40-46 40-42		●
146 mm 5"/125 mm	38-48 38-44
146 mm 6"/150 mm	38-48 40-46
146 mm 8"/200 mm	44-48 46-48
Zittinghoogte- achter	Aandrijfwiel Zittinghoogte - achter
	20" 36 - 44
	22" 38 - 46
	24" 40 - 48	●
Hoogte rugleuning	50 - 60
Hoek rugleuning	0° - 15° / 0° - 31°
Kantelhoek zitting	-5° - 20° / -1° - 15°
Hoogte armleggers	23 -33
Hoogte duwstang	90 - 110
Totale hoogte	115
Totale breedte	One-tool: zittingbreedte + 23 Basic: zittingbreedte + 20
Totale lengte	100
Gewicht van stoel	24 kg
Transport-gewicht	17 kg
Transport-breedte	zittingbreedte + 18,5
Transport-hoogte	71
Max. gewicht gebruiker	140 kg

De rolstoel en de meeste onderdelen zijn uitgevoerd in een speciale aluminiumlegering. De rugleuning en de bekleding van de zitting zijn vervaardigd van vlamvertragend materiaal. De rolstoel is verkrijgbaar met massieve en met luchtbanden voor de zwenkwielen en aandrijfwielen.

Gebruik

HandiCare Emineo kan zowel binnenshuis als buitenshuis worden gebruikt. De stoel is ontwikkeld voor gebruikers met een verminderde spierkracht, mobiliteit en stabiliteit.

Afvalverwerking

Afval van de verpakking en de onderdelen van de rolstoel kunnen net als de rolstoel zelf als regulier afval worden aangeboden. Het hoofdbestanddeel van de rolstoel is aluminium, dat omgesmolten kan worden. Het plastic en karton van de verpakking kunnen worden gerecycled.

Garantie: Deze garantie is van toepassing op alle nieuwe handbediende HandiCarerolstoelen die zijn verkocht door erkende HandiCare ASA dealers.

De 2 jarige garantie op het product is geldig vanaf de leveringsdatum. HandiCare ASA garandeert dat het product geen gebreken heeft wat betreft materiaal en ontwerp en dat het product voldoet aan alle eisen die in de verkoopfolder worden vermeld. HandiCare ASA garandeert gratis reparaties, onderhoud en vervanging van defecte onderdelen, mits de schade veroorzaakt is tijdens normaal gebruik zoals beschreven in de gebruikshandleiding.

Vervanging van onderdelen, service en claims die onder de volgende beperkte garantie worden ingediend, moeten schriftelijk in het bezit zijn van HandiCare ASA binnen 45 dagen vanaf de datum waarop deze zich voortdeden om recht hebben op schadeloosstelling.

Uitsluitingen en beperkingen

• Uitrusting die is afgesteld door anderen dan HandiCare ASA of een vertegenwoordiger van het helpcenter worden niet gedekt door deze garantie.
• Banden, binnenbanden en bekleding worden niet gedekt door deze garantie.
• Schade aan accessoires wordt niet gedekt door deze garantie.
• Uitrusting die niet met de nodige zorgvuldigheid is behandeld of die is gebruikt op een manier die niet in overeenstemming is met de richtlijnen in deze gebruikshandleiding wordt niet gedekt door de garantie.

Claims indienen volgens de garantie

Uitrusting waarvan blijkt dat ze niet bevredigend functioneert moet worden teruggestuurd naar de erkende HandiCare ASA dealer waar het product is gekocht. De dealer zal zorgdragen voor de noodzakelijke reparaties en service. HandiCare ASA zal zijn uiterste doen om de dealer te voorzien van alle onderdelen die nodig zijn om de reparatie uit te voeren, maar de garantie dekt noch de verzendkosten van de uitrusting naar en van de dealer, noch een vervangende rolstoel voor de koper gedurende de periode dat de rolstoel in reparatie is.

Indien de koper de uitrusting niet kan retourneren naar de erkende HandiCare ASA dealer die het product heeft verkocht, dient de koper contact op te nemen met het hoofdkantoor van HandiCare ASA, tel.: [phone] in Noorwegen voor informatie over de naam van een erkende dealer die de reparatie volgens de garantie op zich kan nemen. De koper dient het modelnummer, serienummer, de aankoopdatum en een beschrijving van de fout op te geven in alle communicatie met de dealer te vermelden.

handicare

PB 163

1501 Moss

Norway

www.handicare.com

Aandrijfwiel met bevestigingen

Aandrijfwielbevestiging met Imperawielvergrendeling (voor het afstellen van de wielvluchthoek)

Amputatieblok

Aandrijfwielen met verschillende maten en banden – massief, hoge druk en luchtgevuld

Spider wheel ①

Wiel met eenhandsbediening 5

Hoepel met extra frictie

Bekleding met extra frictie

Spaakbeschermers 234

Aandrijfwielen 20", 22" en 24" met rem voor begeleider

Transportwielen 12"en 16" met rem voor begeleider

Snelvergrendelingspal voor verminderde handfunctie

Zwenkwiel met bevestigingen

- Zwenkwielen met verschillende maten en banden – massief en luchtgevuld

- Zwenkwielvorken in verschillende maten

- Kleine waterpas voor naspoorhoek 6

Remmen

- Rem met vergrendelpal

- Rem met lange hefboom

Beensteunen

• Hoekverstelbare beensteun 7

- Beensteun met ophangbeugel van 70° en 90°

- Korte ophangbeugel van 80° voor beensteun

• Voetsteun, diepteverstelbaar ⁸

• Amputatiesteun 1011

- Snelvergrendeling voor het verstellen

van de lengte van de beensteun ⑨

Rugleuning

• Smartsit-module 12
  • Diverse types hoofdsteunen 15
• Zijsteunen
• Door gebruiker bediend kantelmechanisme
• Verstelmechanisme voor afzonderlijke verstelling van rugleuninghoek

Armlegger en kledingbescherming

- Armlegger met korte beschermlaag

• Hemiplegie-armlegger 23

Diverse accessoires

• Gasveer voor kantelen
- Kussen om de zittingbreedte te verminderen 13
- Elektrische pomp 20
- Krukkenhouder
- Werkblad 22
• Zittingkussen standaard 16
• Zittingkussen Smartsit Basic 17
• Zittingkussen Smartsit Comfort 18
• Heupgordel 19
- Rugzak
- Tas
- Anti-kantelstabilisator, inklapbaar met poot 21

De montage-instructies worden bij de accessoires meegeleverd

Neem voor accessoires en reserveonderdelen contact op met uw HandiCare-vestiging of de technische dienst.

Waarschuwing: De inhoud van deze gebruikshandleiding is uitsluitend informatief bedoeld. De gegevens kunnen zonder voorafgaande waarschuwing worden gewijzigd en mogen daarom niet worden geïnterpreteerd als een verplichting vanwege HandiCare Produksjon ASA. HandiCare Produksjon ASA is niet aansprakelijk, wettelijk noch financieel, voor fouten of onnauwkeurigheden die kunnen voorkomen in deze gebruikshandleiding. Alle producten die in deze gebruikshandleiding worden genoemd, zijn geregistreerde handelsmerken en mogen niet zonder goedvinden van HandiCare Produksjon ASA in een andere context worden gebruikt.
