GEBRUIKSAANWIJZING HG956440SM AEG-ELECTROLUX

Bedankt dat u voor dit AEG-product heeft gekozen. Dit apparaat is ontworpen om vele jaren uitstekend te presteren, met innovatieve technologieën die het leven gemakkelijker helpen make met functies die gewone apparaten wellicht Niet hebben. Neem eenaar minuten de tijd om het door te lezen zodat u er optimaal van kunt profiteren.

Gaaaronzewebsitevoor:

Advies over gebruik, brochures, het oplossen van problemen en onderhoudsinformatie:

Registreer uw product voor een betere service:

www.registereraeg.com

Koop accessoires, verbruiksartikelen en originele reserveonderdelen voor uw apparatus:

www.aeg.com/shop

KLANTENSERVICE

Gebruik alkijd originele onderdelen.

Als u contact opneemt met de klantenservice zorg dat u de volgende gegevens bij de hand hebt: model, productnummer, seriENUMmer.

Deze informatatie wordt vermeld op het typeplaatje.

Waarschuwing / Belangrijke veiligheidsinformatie

Algemene informatatie en tips

Milieu-informatie

Wijzigingen voorbehonden.

1. VEILIGHEIDSINFORMATIE

Lees zorgvuldig de meegeleverde instructies voor installmentie en gebruik van het apparaat. De fabrikant is Niet verantwoordelijk voor letsel en schade veroorzaakt door een foutieve installmentie. Bewaar de instructies van het apparaat voor toekomstig gebruik.

1.1 Veiligkeit van kinderen en kwetsbare mensen

• Dit apparaat kan worden gebruikt door kinderen van 8aar en ouder en door mensen met beperktelichamelijke, zintuiglijke of verstandelijkke vermogens of een gebrek aan ervaring en kennis, indien zich onder toezicht staan of instructies hebben gekregen over hetveilig gebruiken van het apparaat en indien zich de eventuele bevaren begrijpen.
• Laat kinderen nicht met het apparaat spelen.
• Houd alle verpakkingsmaterialen uit de buurt van kinderen.
• Houd kinderen en huisdieren uit de buurt van het apparatusaat als het in werkinq is of afkoelt. Het apparatusaat is heet.
• Als het apparaat is uitgerust met een kinderbeveiliging, raden wij aan dit te activeren.
• Reiniging en onderhoud mag nicht worden uitgevoerd door kinderen zonder toezicht.
• Houd kinderenjonger dan 3aar uit de buurt of onder permanenttoezicht.

• Het apparaat en de toegankelijke onderdelen ervan worden heetijdens gebruik. De verwarmingselementen nicht aanraken.
• Bedien het apparaat Niet met een externe timer of een apart afstandbedieningssystem.

• Zonder toezicht koken op een kookplaat met vet of olie kan gevaarlijk+zijn en brandgevaar opleveren.

• Probeer brand nooit met water te blussen, maar schakel inplaats waarvan het apparaat uit en bedek de vlam, d.w.z. met een deksel of blusdeken.

• Bewaar geen voorwerpen op de kookplaten.
• Metalen voorwerpen, zoals messen, vorken, lepels en deksels mogen nicht op de kookplaat worden geplaatst, aangezien ze heet+kunnen worden.
• Gebruik geen stoomreiniger om het apparaat schoon te make.
• Als de voedingskabel beschadigd is,要去 fabrikant,een erkende serviceverlener of een gekwalificeerd persoon deze verrangen teneinde gevaarlijke situatuies te voorkommen.
• Als het apparaat direct op de voeding worden aangesloten, is er een scheidingsschakelaar met een contactoppening nodig op alle polen. Complete aflsuiing overeenkomstig de voorwaarden gespecifieerd in de overspanningscategorie lIl要去 worden gegardeerd. De aardekabel is hiervanuitgesloten.
• let er bij het leiden van de stroomkabel op dat de kabel Niet direct in contact kommt (bijvoorbeeld bij gebruik met isolatiehoes) met onderdelen die temperaturen können bereiken van 50^ hoger dan kamertemperatuur.

2. VEILIGHEIDSVOORSCHRIFTEN

Dit apparatus is geschikt voor de volgende markten: BE LU

2.1 Montage

WAARSCHUWING!

Alleen een erkende installatietechnicus mag het apparaat installereren.

• Verwijder alle verpakkingsmaterialen.
• Installeer en gebruik geen beschadigd apparaat.

• Volg de installment-instructies op dieijken meegeleverd met het apparaat.

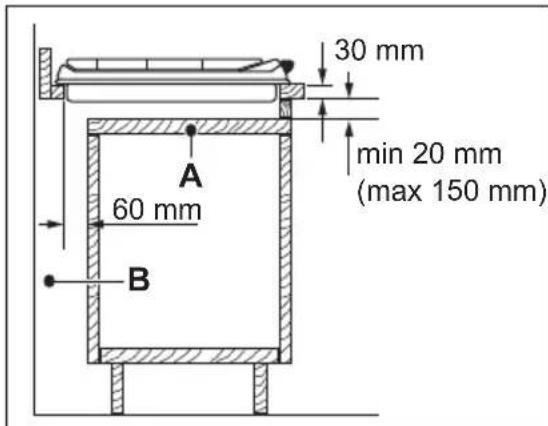

• Houd de minimumafstand maar andere apparaten en units in acht.

• Wees voorzichtig met het verplaatsen van het apparaat, het is zwaar. Draag.altijd veiligheidshandschoenen.

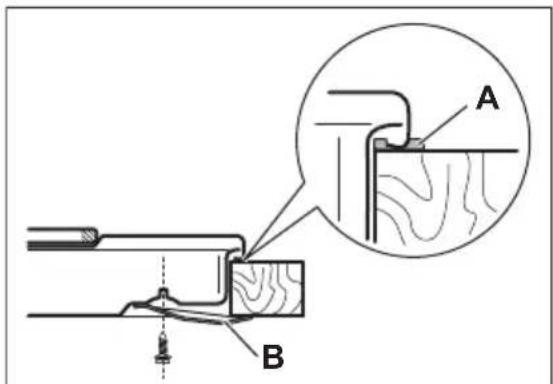

  Dicht de oppervlakken af met kit om te voorkomen dat ze gaan opzetten door vocht.
• Bescherm de bodem van het apparaat gegen stoom en vocht.

• Installeer het apparaat Niet naast een deur of onder een raam. Dit voorkomt dat heet kookgerei van het apparaat valt als de deur of het raam worden geopend.

• Als het apparaat geinstalleerd is boven lades zorg er dan voor dat de ruimte:tussen de onderkant van het apparaat en de bovenste lade voldoende is voor luchtcirculatie.

• De onderkant van het apparaat kan heet worden. Wij raden aan om een onbrandaar scheidingspaneel teplaatsen onder het apparaat om te voorkomen dat de onderkant kan worden aangeraakt.

2.2 Aansluting aan het elektriciteitsnet

WAARSCHUWING!

Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen要去en door een gediplomeerd elektromonteur worden gemaakt.
• Dit apparaat要去 worden aangesloten op een geaard stopcontact.
• Verzeker u ervan dat de stekker uithet stopcontact is getrokken,voordatu welke werkzaamheden dan ookuitvoert.
• Controller of de elektrische informatie op het typeplaatje overeenkomt met de stroomvoorziening. Zo Niet, neem dan contact op met een elektromonteur.
• Zorg ervoor dat het apparaat correct is geinstalleerd. Losse en onjuiste stroomkabels of stekkers (indien van toepassing) können ervoor zorgen dat de contactklem te heet worden.
• Gebruik de juiste stroomkabel.
• Voorkom dat de stroomkabels verstrikt raken.
  Zorg ervoor dat er een schokbescherming worden geinstalleerd.
• Gebruik het klem om spanning op het snoer te voorkomen.
• Zorg ervoor dat de stroomkabel of stekker (indien van toepassing) het hete apparaat of heet kookgerei nicht aanraakt als u het apparaat op de nabijgelegen contactdozen aansluit
• Gebruik geen meerwegstekkers en verlengsnoeren.
  Zorg dat u de hoofdstekker (indien van toepassing) of kabel Niet

beschadigt. Neem contact op met once service-afdeling of een elektromonteur om een beschadigde hoofdkabel te verrangen.

• De schokbescherming van delen onder stroom en geisoleerde delen moet op zo'n manier worden bevestigd dat het nicht zonder gereedschap kan worden verplaatst.
• Steek de stekker pas in het stopcontact als de installmentie is voltooid. Zorg ervoor dat het netsnoer na installmentie bereikbaar is.
• Sluit de stroomstekker Niet aan op een losse stroomaansluiting.
• Trek Niet aan het netsnoor om het apparaat los te koppelen. Trek.altijd aan de stekker.
• Gebruik alleen de juiste isolatie-apparaten: stroomonderbrekers, zekeringen (schroefzekeringen要去en uit de houder worden verwijderd), aardlekschakelaars en contactgevers.
• De elektrische installmentie要去en isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat要去en contactopening hebben met een minimale breedte van 3mm

2.3 Gasaansluiting

• Alle gasaansluitingen moeten dooreen gediplomeerd elektromonteurworden gemaatk.
• Controleer voor de installmente of deplaatselijke distributieomstandigheden (gassoort en -druk) en de afstelling van het apparaat met elkaar te combineren zich.
• Zorg ervoor dat er koude luchtcirculatie in het apparaat aanwezig is.
  Op het typeplaatje staat informatie over de gastoevoer.
• Dit apparaat mag Niet aangesloten worden op een inrichting dat producten afvoert voor verbranding. Sluit het apparaat aan volgens de geldende installmenteregels. Let op de vereisten voor voldoende ventilatie.

2.4 Gebruik

WAARSCHUWING!

Gevaar op letsel, brandwonden of elektrische schokken.

• Verwijder voor gebruik (indien van toepassing) de verpakking, labels en beschermfolie.
• Gebruik dit apparaat in een huishoudelijkke omgeving.
• De specificatie van het apparaat mag nicht worden veranderd.
• Zorg ervoor dat de ventilatieopengingen Niet geblokkeerd zich.
• Laat het apparaat tijdens het gebruik Niet onbeheerd awhile.
• Zet de kookzone op "uit" na elk gebruik.
  Leg geen bestek of pannendeksels op de kookzones. Deze können heet worden.
  Bedien het apparaat Niet met natte handen of als het contact maakt met water.
• Het apparaat mag nicht worden gebruikt als werkblad of aanrecht.
• Als u eten in de hete olie doet, kan het spatten.

WAARSCHUWING!

Risico op brand en explosie

• Verhitte vetten en olie können ontvlambare damp afgeven. Houd vlammen of verwarmde voorwerpenuit de buurt van vet en olie als u er mee kookt.
• De dampen die hete olie afgeeft kunnen spontane ontbrandingveroorzaken.
• Gebrukke olie die voedselresten bevat kan brand verooorzaken bij een lagere temperatuur dan olie die voor de eerste keer worden gebruikt.
• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat.

WAARSCHUWING!

Risico op schade aan het apparaat.

• Zet geen heet kookgerei op het bedieningspaneel.
• Laat kookgerei niedroogkoken.
• Laat geen voorwerpen of kookgerei op het apparaat vallen. Het oppervlak kan beschaden.
• Activeer de kookzones nicht met lege pannen of zonder pannen erop.
• Geen aluminiumfolie op het apparatae leggen.
• Gebruik alleen stabel kookgerei met de juiste vorm en een diameter groter dan de afmetingen van de branders.
• Zorg ervoor dat de pannen in het midden van de branders staan.
  Zorg dat de vlam Niet uit gaat als u de knop snel van de maximale stand waar de minimale stand draait.
• Gebruik alleen de accessoires die zich meegeleverd met het apparaat.
• Plaats geen vlamverdeler op de brander.
• Het gebruik van een kookapparaat op gas leidt tot de productie van warmte en vocht. Zorg voor een goede ventilatie in de ruimte waar het apparaat is geinstalleerd.
• U moet bij langdurig intensief gebruik van het apparaat waarschijnlijk meer ventileren, bijvoorbeeld door een raam te openen, of effectiever ventileren, bijvoorbeeld door hetiveau van de aanwezigemechanische ventilatie op te voeren.
• Dit apparaat is uitsluitend bestemd om mee te koken. Het mag nicht worden gezrukt voor andere doeleinden, zoals het verwarmen van een kamer.
• Laat geen zure vloeistoffen, zoals bijv. azijn, citroensap of reinigingsmiddelen voor het verwijderen van kalkaanslag, in aanraking komen met de kookplaat. Hierdoor+kunnen doffe plekken ontstaan.

2.5 Onderhoud en reiniging

• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak anscheruitgaat.
• Schakel het apparaat uit en LAST het afkoelen voordat u het schoonmaakt.

Trek voor onderhoudswerkzaamheden de stekker uithetstopcontact.
- Gebruik geen waterstralen of stoom om het apparaat te reinigen.
Maak het apparaat schoon met een vochtige, zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.
- De branders nicht in de afwasautomaat reinigen.

2.6 Verwijdering

WAARSCHUWING!

Gevaar voor letsel of vergstikking.

• Neem contact met uwplaatselijk overheid voor informatie m.b.t. correcte afvalverwerking van het apparatus.
  Haal de stekker uithetstopcontact.
• Snij het netsnoer van het apparaat af en gooi dit weg.
  Maak de externe gasleidingen plat.

2.7 Servicedienst

• Neem contact op met een erkende servicedienst voor reparatie van het apparatus.
• Gebruik uitsluitend originele reserveonderdelen.

3. BESCHRIJVING VAN HET PRODUCT

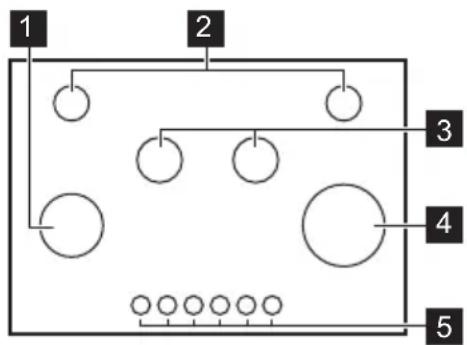

3.1 Indeling kookplaat

1 Snelle brander
2 Sudderbrander
3 Normale brander
4 Driekronenbrander
5 Bedieningsknoppen

3.2 Bedieningsknop

Symbool Beschrijving

● geen gastoevoer / uit-stand

Symbool Beschrijving
	ontstekingsstand / maxi- male gasteovoer
	minimale gasteovoer

4. DAGELIJKS GEBRUIK

WAARSCHUWING!

Raadpleeg de hoofdstukken
Veiligheid.

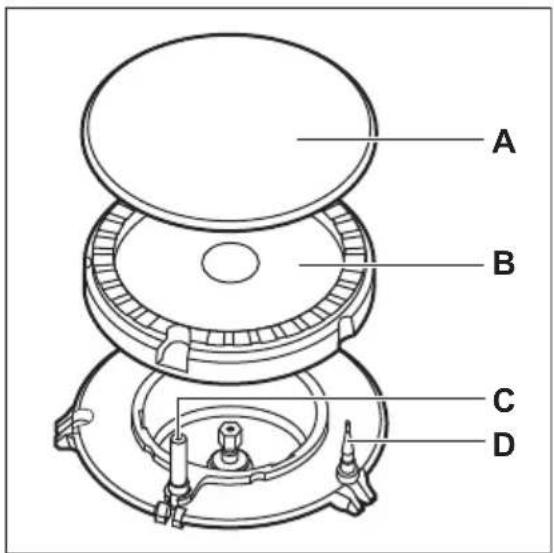

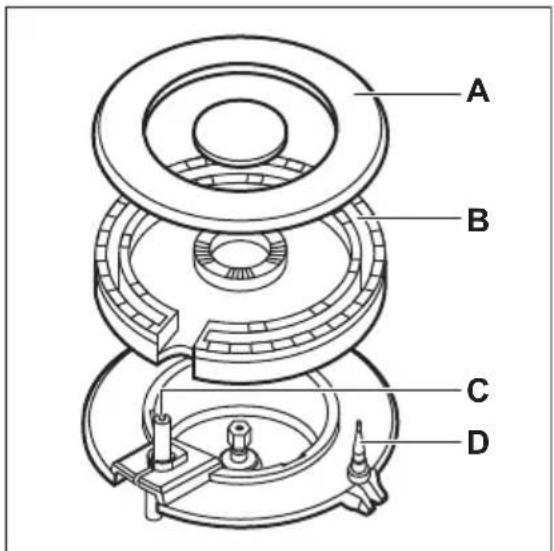

4.1 Branderoverzicht

A. Branderdeksen
B. Branderkroon
C. Ontstekingsbougie
D. Thermokoppeling

4.2 Ontsteking van de brander

Ontvlam de brander.altijd voor u het kookgerei erop plaatst.

WAARSCHUWING!

Ga voorzichtig te werk bij het gebruik van branders (open vuur) in de keuken. De fabrikant kan Niet aansprakelijk gesteld worden in geval van onjuist gebruik van de vlam.

1. Druk de bedieningsknop—helemaal in en draai de knop linksom maar de maximale gastoevoerstand (4)
2. Houd de bedieningsknop onceveer 10 seconden ingedrukt. Het thermokoppel kan dan opwarmen. Als u dat nicht doet, worden de gastoevoer onderbroken.
3. Stel de vlam af zodradezeregegelmatig brandt.

Als de brander na enkele pogingen Niet aan gaat, controller dan of de kroon en de deksel goed op hun plaats zitten.

WAARSCHUWING!

Houd de bedieningsknop
niet langer dan 15 seconden
ingedrukt. Als de brander na
15 seconden nog nicht
brandt, de bedieningsknop
loslaten en minstens 1
minuut wachten voordat u
opnieuw probeert de vlam
te ontsteken.

LET OP!

Bij afwezigheid van elektrische stroom kunt u de brander ontsteken zonder elektrische inrichting. Breng in dat geval een vlam in de buurt van de brander, draai de regelknop gegen de wijzers van de klok in maar de maximale gastoevoerstand en druk deze in. Houd de regelknop gedurende 10 seconden of korter ingedrukt om het thermokoppel op te lately warmen.

Draai als de brander per ongelukuit gaat de bedieningsknopaar de uit stand en probeer na minimaal 1 minut de brander wee ran te steken.

De vonkontsteking kan automatisch starten wanneer u de stekker in het stopcontact steekt, na de installmente of na een stroomonderbreking. Dat is normal.

5. AANWIJZINGEN EN TIPS

WAARSCHUWING!

Raadpleeg de hoofdstukken
Veiligheid.

5.1 Kookgerei

LET OP!

Gebruik geen gietijzeren pannen, grillstenen, aardewerk of grillplaten op gasbranders. Het roestvrij staal kan beschadigen als het te heet worden.

WAARSCHUWING!

Zét één pan niet op twee branders.

WAARSCHUWING!

Zet geen instabiele of beschadigde pannen op de brander om morsen en letsel te voorkomen.

LET OP!

Zorg dat de potten Niet op de bedieningsknop staan, anders worden de bedieningsknop heet.

LET OP!

Zorg dat de handvaten van de pot Niet boven de voorste rand van het werkbladkommen.

6. ONDERHOUD EN REINIGING

WAARSCHUWING!

Raadpleeg de hoofdstukken
Veiligheid.

4.3 De brander uitschakelen

Om de vlam te doven, de knop maar de off-positie draaien

WAARSCHUWING!

Draai de vlam.altijdlager of schakel hem uit voordat u de pan van de brander haalt

LET OP!

Zorg dat de potten zich in het midden van de branden bevinden, voor een maximum aan stabiliteit en lager gasverbruik.

5.2 Diameter van het kookgerei

Gebruiken alleen kookgerei met een bodem diameter die geschikt is voor de afmeting van deplaat.

Brander Diameter van de paffen (mm)

Driekronenbrander 180 - 260

Rapid (Snel) 180 - 260

Normale brander 120 - 220

Sudderbrander 80 - 160

6.1 Algemene informatatie

• Reinig de kookplaat na elk gebruik.

• Gebruik algijd pannen met een schone bodem.

• Krassen of donkere vlekken op de oppervlakte hebben geen invloed op de werking van de kookplaat.

• Gebruik een specifiek schoonmaakmiddel voor het oppervlak van de kookplaat.
• Was de onderdelen van roestvrij staal af met water en droog zeervolgens met een zachte doek.

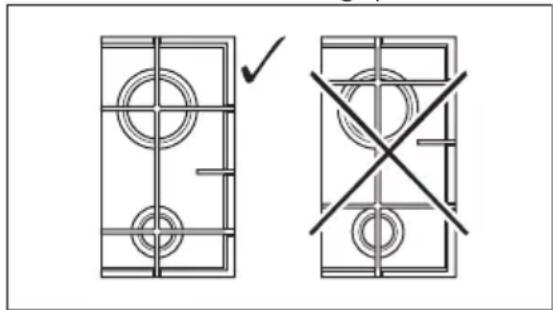

6.2 Pannendragers

De pansteunen zich nicht bestand gegen afwassen in een afwasautomaat. Ze moeten met de hand worden aufgewassen.

1. U kunt de pansteunen verwijderen voor een gemakkelijk reining van het kookplaat.

Ga zeer voorzichtig te werk bij het verrangen van de pannendrager, dit om schade aan het oppervlak van de kookplaat te vermijden.

1. De@emailelaag kan scherpe randen hebben, dus wees voorzichtigijdens het met de hand afwassen en afdrogen. Verwijder hardnekige vlekken zo nodig met een pastareiniger.
2. Zorg er na het reinigen van de pansteunen voor dat u ze in de juiste stand terugplaatst.
3. Om ervoor te zorgen dat de brander goed werkt, moeten de armen van de pannendrager in het midden van de brander worden geplaatst.

6.3 De kookplaatschoonmaken

• Verwijder direct: gesmolten plastic, gesmolten folie en suikerhoudende gerechten. Anders kan het vuil de kookplaat beschadigen.
• Verwijder nadat de kookplaat voldoende is afgekoeld: kalk-en waterkringen, vetspatten en metaalachtig glanzende verkleuringen. Reinig de kookplaat met een vochtige doek en een beetje afwasmiddel. Droog de kookplaat na reiniging af met een zachte doek.
• Was de geëmailleerde delen, het deksel en de kroon met een warm sopje en LAST ze goed drogen alvorens ze terug te plaatsen.

6.4 Reinigen van de ontstekingsknop

Dit onderdeel is uitgerust met een keramische ontstekingsbougie met een metalen elektrode. Reinig deze onderdelen algijd grondig, om moeilijkheden bij het aansteken te voorkomen, en controllerer of de branderkroonopeningen Niet verstopt zichn.

6.5 Periodiek onderhoud

Raadpleeg regelmatig uw lokale serviceafdeling, om de staat van de gastoevoerleiding en de drukregelaar (indien gemonteerd) te controleren.

Raadpleeg de hoofdstukken

Veiligheid.

7.1 Wat moet u doe n als...

Probleem Mogelijk oorzaak Oplossing
Er is geen vonk als u de vonkgenerator tracht te acti-VEREN.	De kookplaat is Niet aange-sloten op een stopcontact of is Niet goed geinstalleerd.	Controler of de kookplaat goed is aangesloten op hetlichtnet.
De zekering is doorgebrand. Controller of de zekering de
		oorzaak van de storing is. Als de zekeringen koer op keer doorslaan, neemt u contact op met een erkende elektricien.
De branderdeksel en kroon	zitten Niet goed op hun plaats.	Plaats de branderdeksel en kroon op de juiste plaats.
De vlam.gaat uit onmiddel-lijk na de ontsteking.	Het thermokoppel is Niet voldoende opgewarmed.	Na het ontsteken van de vlam, de knop circa 10 sec. ingedrukt honden.
De vlammenring is Niet ge-lijkmatig.	De branderkroon is verstop met etensresten.	Controler of de inspuiter Niet verstop is en of de branderkroon schoon is.

7.2 Als u het probleem nicht kunt oplossen...

Als u Niet zich het probleem kunt verhopen, neem dan contact op met uw verkoper of de serviceafdeling. Zie voor deze gegevens het typeplaatje. Verzeker u ervan dat u de kookplaat correct gebruikt heeft. Bij onjuist gebruik van het apparaat worden het bezoek van de

onderhoudstechnicus van de klantenservice of de vakhandelaar in rekening gebracht, zelfsijdens de garantieperiode. De instructies over het service center en de garantiebepalingen vindt u in het garantieboekje.

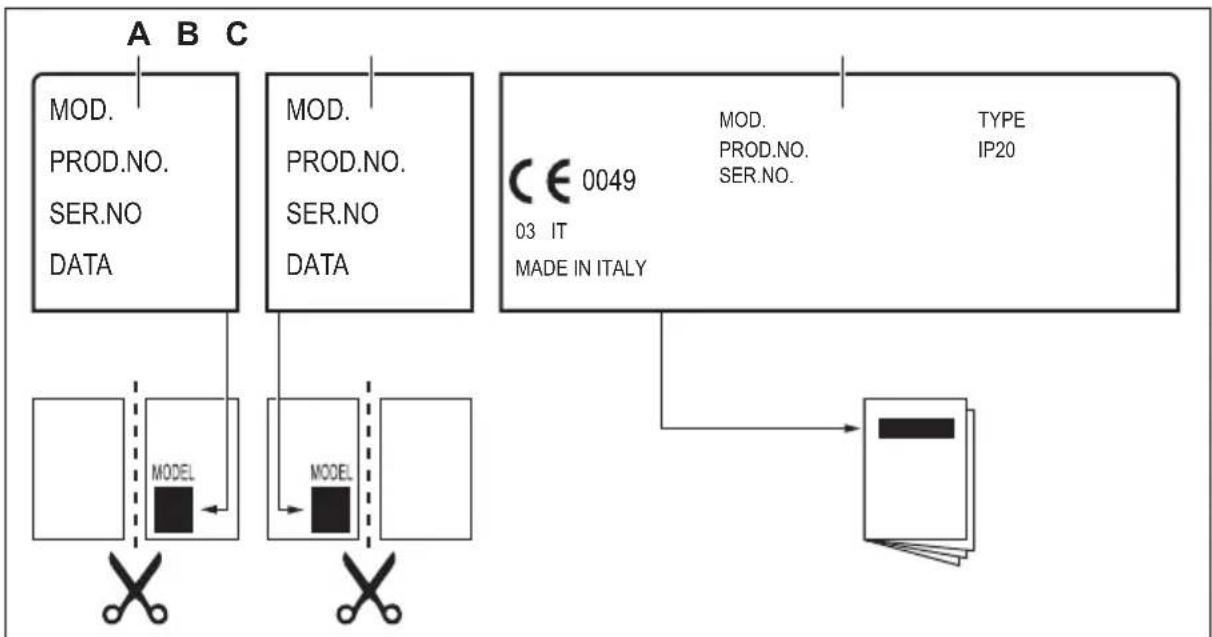

7.3 Labels meegeleverd in de zak met accessoires

Bevestig de stickers zoals hieronder weergegeven:

A. Plak het op de garantiekaart en verstuur dit deel (indien van toepassing).

B. Plak het op de garantiekaart en bewaar dit deel (indien van toepassing).

C. Plak het op het instructieboekje.

8. MONTAGE

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

8.1 Voor montage

Voordat u de kookplaat installeert, dient u de onderstaande informatie van het typeplaatje te noteren. Het typeplaatje bevindt zich onderop de kookplaat.

Model

Productnumber

(PNC)

Serienummer

8.2 Gasaansluiting

WAARSCHUWING!

De volgende instructies over de installmente en het onderhoud要去en opgevolgd worden door vakkundig personeel in overeenstemming met de geldende voorschriften.

De aansluiting op de gastoevoer moet worden uitgevoerd met behulp van een AGB-kraan. Kies vaste aansluitingen of gebruik een flexibele leiding in AGB (roestvrij staal), in overeenstemming met de voorschriften die van kracht zijn (NBN D 51.003). Als u flexibele metalen ledingen gebruikt,要去 opletten dat deze Niet in aanraking komen met

bewegende onderdelen, of dat ze nicht vastgeklemd worden. Wees ook voorzichtig wanner de kookplaat worden geplaatst op een oven.

Controleer of de gastoevoerdruk van het apparaat voldoet aan de aanbevolen waarden. De verstelbare aansluiting worden op de uitbreidingsbrug bevestigd met behulp van een schroefdraadmoer G 1 / 2" .Alle onderdelen die getoond worden op de afbeelding zich reeds in de fabriek gemonteerd. Het apparaat werk voor het de fabriek verliet getest, om voor u de beste resultaten te verzekeren.

A. Uiteinde van as met moer
B. Sluitring
C. Elleboog (indien nodig)

Vloeibaar gas

Gebruik de rubberen pijphouder voor vloeijaar liquid gas. Koppel.altijd de pakking vast.Gaervolgens door met de gasaansluiting.

De flexibele leiding is maar voor gebruik als de leiding:

• nied warmer wordt dan kamertemperatuur, warmer dan 30^
• Niet langer is dan 1500mm
• geen knikken vertoont;
• nied onderworpen is aan tractie of torsie;
• nied in aanraking kommt met scherperanden of hoeken;
• de leiding gemakkelijk onderzoucht kan worden om de toestand ervan te controleren.

De contrôle van de staat van de flexibele leiding bestaat eruit te controleren of:

• de leiding geen barsten, sneden, vlekken of brandsporen vertoont op de twee uiteinden en over de volledige lenghte;
• het materiaal Niet gehard is, maar de juiste elastificiteit vertoont;
• de bevestigingsklemmen nicht verroest zich;
• de vervaldatum nicht is verstreten. Als er een of meerere defecten waarneembaar zijn, mag de leiding nicht worden gerepareerd, maar要去 deze worden verrangen.

WAARSCHUWING!

Controleer wanner de installmentie is voltooid of alle leidingfittingen goed+zijn afgedicht. Gebruik een zeepoplossing, geen vlam!

8.3 Vervanging spuitmonden (alleen voor Belgie)

1. Verwijder de pannendrager.
2. Verwijder de branderkappen en - kronen.
3. Verwijder met een dopsleutel 7 de hoofdsproeiers, en verrang ze door de sproeiers die vereist zich voor het type gas dat u gebruikt (zie de tabel in het hoofdstuk 'Technische gegevens').
4. Zet de onderdelen in omgeekerde volgorde terug.
5. Vervang het typeplaatje (naast de gastoevoerleiding) door hetplaatje voor het neue type gastoevoer. U kunt hetplaatje vinden in het zakje dat bij het apparaat geleverd is.

Als de toevoergasdruk aanpasbaar is of verschilt van de vereiste druk, moet u een geschikte drukregelaar op de gastoevoerleiding monteren.

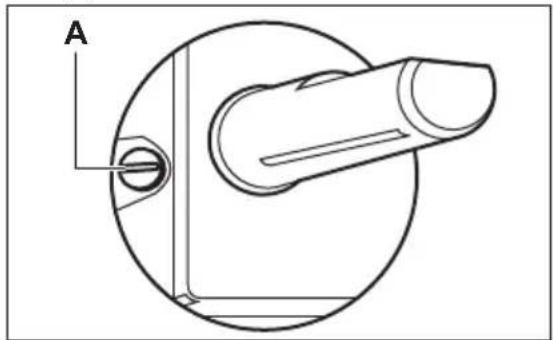

8.4 Aanpassing van het minimale niveau (alleen voor Belgie)

Het minimumniveau van de branders afstellen:

1. Steek de brander aan.
2. Draai de knop op de minimumstand.
3. Verwijder de knop.
4. Stel de stand van de bypass-schroef af met een dunne schroevendraier (A).

1. Als u overstapt:

van aardgas G20/G25 20/25 mbar op vloeijaar gas, draai de instelschroef dan helemaal vast.
- van vloeijaar gas op aardgas G20/G25 20/25 mbar, draai de bypass-schroef dan ongeveer 1/4 draai los (1/2 draai bij een driekronenbrander).

WAARSCHUWING!

Zorg dat de vlam Niet uit gaat als u de knop snel van de maximale stand maar de minimale stand draait.

8.5 Aansluiting op het elektriciteitsnet

Zorg er voor dat het aangegeven voltage en het type stroom op het typeplaatje overeenkomen met het voltage en stroomtype van uw lokale stroomleverancier.
- Dit apparaat worden geleverd met een netsnoer. Dit要去因其 voorzien van een geschikte stekker, die geschikt is voor de belasting die vermeld is op het identificatieplaatje. Zorg dat u de stekker in een goed stopcontact steekt.
- Gebruik.altijd een correct geinstalleerd, schokbestendig stopcontact.

Zorg ervoor dat het netsnoer na installmentbereikbaar is.
- Trek Niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
- Er is brandgevaar als het apparaat verbinding maakt met een verlangkabel, een adapter of een meervoudige aansluiting. Zorg ervoor dat de aarde-aansluiting overeenkomt met de normen en regelgeving.
- Laat de stroomkabel nicht warmer worden dan 90^ C.

Zorg ervoor dat u de blauwe neutrale kabel aansluit op de aansluiting met de letter "N" erop. Sluit de bruine (of zwarte) fasekabel aan op de aansluiting met de letter "L". Zorg dat de fasekabel aktijd verbinding maakt.

8.6 Aansluitkabel

Gebruik om de aansluitkabel te verwangen alleen de speciale kabel of een gelijksoortig type. Het kabeltype is: H05V2V2-F T90.

Zorg ervoor dat de doorsnede van het snoer geschikt is voor het voltage en de bedrijfstemperatuur. De geel/groene aardedraad moet ongeveer 2 cm longer waar dan de bruine (of zwarte) fasedraad.

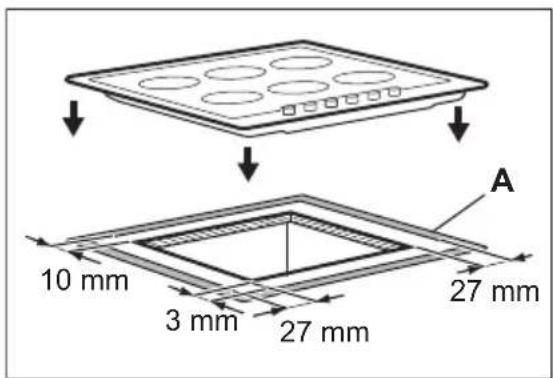

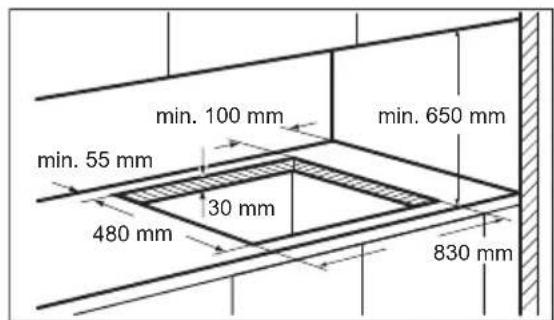

8.7 Inbouw

verwijderen zijn en eenvoudig toegang bieden indien technische hulp nodig is.

Keukenmeubel met deur

A. meegeleverde affdichting
B. meegeleverde steunen

LET OP!

Installeer het apparaat alleen op een werkblad met een plat oppervlak.

A. Verwijderbaar paneel
B. Ruimte voor aansluitingen

Keukenmeubel met oven

Om veiligheidsredenen en om een gemakkelijke verwijdering van de ovenuit het meubel möglich te make, moeten de elektrische aansluitingen van de kookplaat en de oven afzonderlijk geinstalleerd worden.

8.8 Mogelijkheden voor inbouw

Het paneel geinstalleerd onder de kookplaat要去envoudig te

9.1 Afmetingen kookplaat

Breedte 894 mm

Diepte 510 mm

9.4 Gasbranders voor AARDGAS G20/G25 20/25 mbar (BE) - G20 20 mbar (LU)

BRANDER NORMAAL VERMOGEN kW		MINIMUM VERMOGEN kW	INSPIITERMARKERING 1/100 mm
Driekronenbran-der	4,0 1,4 146
Snelle brander 3,0 0,75 119
Normale brander 2,0 0,45 96
Sudderbrander	1,0 0,33 70

9.5 Gasbranders voor LPG G30/G31 28-30/37 mbar

BRANDER	NORMAAL VERMO- GEN kW	MINIMUM VERMO- GEN kW	INSPUITER- MARKERING 1/100 mm	NOMINALE GASSTROOM g/h
				G30 28-30 mbar	G31 37 mbar
Driekronen- brander	4,0	1,4	98	291	286
Snelle bran- der	2,8	0,75	86	204	200
Normale brander	2,0	0,45	71	145	143
Sudderbran- der	1,0	0,33	50	73	71

10. ENERGIEZUINIGHEID

10.1 Productinformatie volgens EU-richtlijn 66/2014

Modelidentificatie HG956440SM
Type kooktoestel Ingebouwde kook- plaat
Aantal gasbranders 6
Energiezuinigheid per gasbrander (EE gas burner)	Linksachter - Sudderbrander Niet van toepas-sing
	Rechtsachter - Sudderbrander Niet van toepas-sing
	Linksmidden - Normale brander 55.0%
	Rechtsmidden - Normale bran- 52.0% der
	Linksvoor - Snelle brander 53.0%
	Rechtsvoor - Driekronenbrander 52.0%
Energiezuinigheid voor de gas-kookplaat (EE gas hob)	53.0%

EN 30-2-1: Huishoudelijkke kooktoestellen op gas - Deel 2-1 : Energieverbruik - Algemeen

10.2 Energie bespare

• Zorg er voor gebruik voor dat de branders en pansteunen goed worden geplaatst.
• Gebruiken alleen kookgerei met een bodem diameter die geschikt is voor de afmeting van deplaat.
• Zet de pan in het midden van de brander.
• Warm alleen de hoeveelheid water op die u nodig heeft.
• Doe indien möglich als tijd een deksel op de pan.
• Wanner de vloeistof begint te koken, draait u de vlam omlaag, totdat de vloeistof zachtjes pruttelt.
• Gebruik indien möglich een hagedrukpan. Zie de gebruikshandleiding van de hagedrukpan.

11. MILIEUBESCHERMING

Recycle de materialen met het symbol
Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten. Gooi apparaten

gemarkeerd met het symbolietweg met het huishoudelijk afval. Breng het productaar het milieuustation bij u in de buurt of neem contact op met de gemeente.

TABLE DES MATIÈRES

1. CONSIGNES DE SECURITE 19
2. INSTRUCTIONS DE SECURITE 20
   3.DESCRIPTION DE L'APPAREIL 23
3. UTILISATION QUOTIDIENNE 24
4. CONSEILS 25
5. ENTRETIEN ET NETTOYAGE 26
6. EN CAS D'ANOMALIE DE FONCTIONNEMENT 27
7. INSTALLATION 28
   9.CARACTERISTIQUES TECHNIQUES 31
8. RENDEMENT ÉNERGÉTIQUE 32

POUR DES RÉSULTATS PARFAITS
