GEBRUIKSAANWIJZING 69503 GM AEG-ELECTROLUX

Gebruiksaanwijzing Gaskookplaat

User manual Gas hob

Wij danken u voor uw keuze voor een van onze producten van hoogwaardige kwaliteit.

Lees deze gebruiksaanwijzing alstublieft zorgvuldig door, zo kunt u zeker zijn van optimale en professionele prestaties van uw apparaat. De handleiding zal u in staat stellen om alle processen perfect en op de meest efficiënte wijze te laten verlopen. Wij adviseren u deze handleiding op een veilige plaats te bewaren, dan kunt u hem te allen tijde raadplegen. Geef deze handleiding ook aan een eventuele toekomstige eigenaar van het apparaat.

Wij wensen u veel plezier met uw nieuwe apparaat.

INHOUD

VEILIGHEIDSINFORMATIE 2

Verwijdering van het apparaat. 5

MONTAGE 5

Gasaansluiting

Vervanging van hoofdsproeiers 7

Instellen van het minimum niveau 7

Aansluiting op het elektriciteitsnet 7

Vervanging van het aansluitsnoer 8

BESCHRIJVING VAN HET PRODUCT 9

Bedieningsknoppen

BEDIENING 10

Ontsteking van de brander 10
De brander uitzetten 11

NUTTIGE AANWIJZINGEN EN TIPS 11

Energie besparen 11
ONDERHOUD EN REINIGING 12
Reinigen van de onstekingsknop 13
Periodiek onderhoud 13
PROBLEMEN OPLOSSEN	13
Labels meegeleverd in de zak met accessoires
	14
TECHNISCHE GEGEVENS	14
MILIEUBESCHERMING	16
Verpakkingsmateriaal	16

Wijzigingen voorbehouden

VEILIGHEIDSINFORMATIE

WAARSCHUWING!

Deze aanwijzingen zijn alleen geldig voor de landen waarvan de identificatiesymbolen op de voorkant van het instructieboekje en het apparaat zelf zijn vermeld.

Lees voor uw eigen veiligheid en correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren. Bewaar deze instructies altijd bij het apparaat, zelfs wanneer u deze verplaatst of verkoopt. Gebruikers moeten volledig op de hoogte zijn van de bediening en veiligheidsfuncties van het apparaat.

Algemene veiligheid

WAARSCHUWING!

Mensen (met inbegrip van kinderen) met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis mogen dit apparaat niet gebruiken. Zij moeten onder toezicht staan of instructies krijgen over het gebruik van dit apparaat van iemand die verantwoordelijk is voor hun veiligheid.

Kinderbeveiliging

• Dit apparaat mag alleen worden gebruikt door volwassenen. Kinderen moeten onder toe-zicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
• Houd alle verpakkingsmaterialen uit de buurt van kinderen. Gevaar voor verstikking of lichamelijk letsel.
• Houd kinderen tijdens en na het gebruik uit de buurt van het apparaat, totdat het apparaat afgekoeld is.

Gebruik

• Verwijder voor het eerste gebruik alle verpakkingsmateriaal, stickers en de beschermlaag op het roestvrij stalen paneel van de kookplaat (indien aanwezig). Verwijder niet het typeplaatje. Dit kan de garantie ongeldig maken.
• Zet de kookzones in de "uit"-stand na ieder gebruik.
• Branders en toegankelijke onderdelen worden tijdens en na het gebruik heet. Leg geen bestek of deksels van steelpannen op de kookplaat. Kookgerei kan met de inhoud omvallen. Er kunnen brandwonden ontstaan.
• Te hete vetten en oliën kunnen snel in brand vliegen. Er kan brand ontstaan.
• Laat het apparaat tijdens het gebruik niet onbeheerd achter
• Controleer het apparaat altijd tijdens gebruik.
• Laat geen vloeistof in de gaten lopen bovenaan de kookplaat
• Gebruik de kookplaat niet zonder kookgerei.
• Dit apparaat is uitsluitend bestemd voor huishoudelijk gebruik. Gebruik het apparaat niet voor commerciële of industriele doeleinden.
• Dit apparaat is uitsluitend bedoeld voor huishoudelijk gebruik. Zo voorkomt u lichamelijk letsel of schade aan eigendommen.
• Gebruik alleen kookgerei met een bodemdiameter die geschikt is voor de afmeting van de brander. Er bestaat een risico op oververhitting en breken van de glazen plaat (indien toepasselijk).
• Gebruik geen pan met een diameter die kleiner is dan de brander, omdat de vlammen de pansteel kunnen verhitten.
• Zet geen pannen op het bedieningspaneel
• Gebruik geen instabiel kookgerei om te voorkomen dat het kantelt en er ongelukken gebeuren.
• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten, en/of onstekingsproducten (gemaakt van plastic of aluminium) en/of stoffen in, bij of op het apparaat. Er kan brand of een explosie ontstaan.
• Gebruik alleen de accessoires die zijn meegeleverd met het apparaat.
• Pas op als u het apparaat aansluit in de buurt van een stopcontact. Voorkom contact tussen elektrische verbindingen en het apparaat of heet kookgerei. Voorkom dat elektrische verbindingen verstrikt raken.

Montage

- Als er een scheur in het oppervlak zit, neem dan de voeding los om elektrische schokken te voorkomen.

• Lees deze instructies zorgvuldig. De fabrikant is niet verantwoordelijk voor letsel aan personen of huisdieren of schade aan eigendom veroorzaakt door het niet opvolgen van de volgende vereisten.
• Om het risico op structurele schade of lichamelijk letsel te voorkomen, mag de installatie, de aansluiting van het apparaat op het stopcontact en het gassysteem, de instelling en het onderhoud alleen worden uitgevoerd door gekwalificeerd personeel, in overeenstemming met de normen en de lokale voorschriften die van kracht zijn.

- Controleer of het apparaat niet is beschadigd tijdens het transport Sluit geen beschadigd apparaat aan. Neem indien nodig contact op met de leverancier.

- Inbouwapparaten mogen alleen worden gebruikt nadat zij ingebouwd zijn in geschikte inbouwunits of werkbladen die aan de normen voldoen.

- Installeer de kookplaat niet op huishoudapparaten als dit niet is toegestaan volgens de installatie-instructies.

- Installeer het apparaat alleen op een werkblad met een plat oppervlak.

- Wijzig de specificaties van het product of het product zelf niet. Risico op letsel en beschadiging van het apparaat.

- De wetten, voorschriften, richtlijnen en normen die van kracht zijn in het land waar het apparaat wordt gebruikt dienen in acht genomen te worden (veiligheidsvoorschriften, correcte recycling overeenkomstig de voorschriften, veiligheidsvoorschriften met betrekking tot elektrische installaties, enz.)

- Houd de minimumafstanden naar andere apparaten en units in acht.

- Tijdens de installatie moet een antistootbescherming zijn aangebracht, bv. lades mogen alleen worden aangebracht als er onder het apparaat een beschermend paneel aanwezig is.

- De uitgezaagde oppervlakken van het werkblad moeten beschermd worden tegen vocht met een geschikte afdichting.

- Het juiste afdichtmiddel moet worden gebruikt om de opening tussen het apparaat en het werkblad af te dichten.

- Bescherm de onderkant van het apparaat tegen stoom en vocht, bv. van een afwasauto-maat of oven.

- Installeer het apparaat niet naast deuren of onder ramen. Anders kan het hete kookgerei van de kookplaat worden gestoten, als de deuren of ramen worden geopend.

- Controleer voor de installatie of de lokale toevoercondities (gastype -en druk) overeenstemmen met de afstelling van het apparaat. De afstellingscondities voor het apparaat zijn aangegeven op het typeplaatje, dat zich naast de gastoevoerleiding bevindt.

- Dit apparaat mag niet aangesloten worden op een afvoerinrichting voor verbrandingsproducten. Het moet in plaats daarvan worden geïnstalleerd en aangesloten volgens de actuele installatieregels. Bijzondere aandacht moet gegeven worden aan de geldende regels betreffende ventilatie.

- Het gebruik van een kooktoestel op gas veroorzaakt warmte en vocht in de ruimte waar het geïnstalleerd is. Zorg dat de ventilatie in de keuken goed is: houd de natuurlijke ventilatiegaten open of installeer een mechanische ventilatie-inrichting (mechanische afzuigkap).

- Meer ventilatie (bijvoorbeeld door het openen van een venster of het verhogen van het niveau van de mechanische ventilatie, indien aanwezig) is noodzakelijk wanneer u het apparaat gedurende een lange periode intensief gebruikt.

- Volg de instructies voor de elektrische aansluitingen nauwkeurig op. Er kunnen verwondingen ontstaan door elektrische stroom.

- Trek eerst de stekker van het apparaat uit het stopcontact voordat u reinigings-of onderhoudswerkzaamheden aan het apparaat gaat uitvoeren.

- De netaansluiting staat onder stroom

- Schakel de stroomtoevoer naar de netaansluiting uit.

- Garandeer de bescherming tegen aanraking door een vakkundige inbouw

- Loszittende en onvakkundig aangebrachte stekkerverbindingen kunnen oververhitting van de aansluiting veroorzaken.

- Laat de klemaansluitingen correct installeren door een gekwalificeerde elektricien

- Zorg ervoor dat het snoer niet wordt belast door trekken

- Gebruik de juiste voedingskabel en vervang de beschadigde voedingskabel door de geschikte kabel. Neem contact op met uw lokale serviceafdeling.

- Het apparaat moet met een poolschakelaar op een elektrisch circuit zijn aangesloten, met een contactopening van minstens 3 mm, zodat het apparaat te allen tijde uitgeschakeld kan worden.

- Als de bevestigingssteun zich in de buurt van het aansluitblok bevindt, controleer dan altijd of de aansluitkabel niet in aanraking komt met de rand van de steun.

- U dient te beschikken over de juiste isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekstrips en contacten.

Verwijdering van het apparaat.

- Om lichamelijk letsel of schade te voorkomen

- Trek de stekker uit het stopcontact.

- Snijd het netsnoer door bij de aansluiting met het apparaat en gooi het weg.

- Plat de externe gasleidingen af als deze gemonteerd zijn.

- Vraag bij uw gemeente na hoe u dit apparaat kunt weggooien.

MONTAGE

WAARSCHUWING!

De volgende instructies over de installatie en het onderhoud moeten opgevolgd worden door vakkundig personeel in overeenstemming met de geldende voorschriften.

Gasaansluiting

De aansluiting op de gastoevoer moet worden uitgevoerd met behulp van een AGB-kraan. Kies vaste aansluitingen of gebruik een flexibele leiding in AGB (roestvrij staal), in overeenstemming met de voorschriften die van kracht zijn. Als u flexibele metalen leidingen gebruikt, moet u opletten dat deze niet in aanraking komen met bewegende onderdelen, of dat ze niet vastgeklemd worden. Wees ook voorzichtig wanneer de kookplaat wordt samengebracht met een oven.

De aansluiting moet worden uitgevoerd in overeenstemming met voorschrift NBN D 51.003.

Controleer of de gastoevoerdruk van het apparaat voldoet aan de aanbevolen waarden. De verstelbare aansluiting wordt op de uitbreidingsbrug bevestigd met behulp van een schroefdraadmoer G 1/2". Alle onderdelen die getoond worden op de afbeelding zijn reeds in de fabriek gemonteerd. Het apparaat werd voor het de fabriek verliet getest, om voor u de beste resultaten te verzekeren.

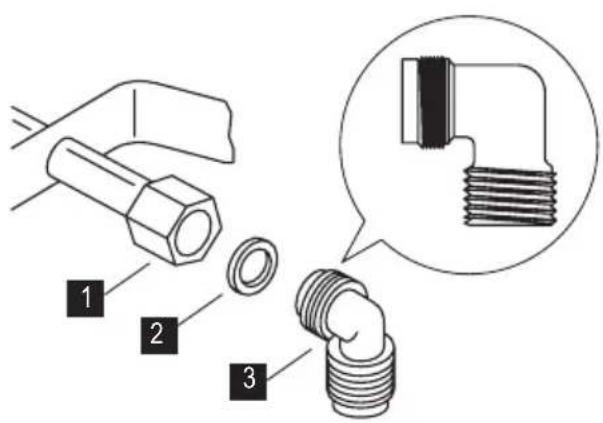

1 Jiteinde van as met moer

2 Sluitring

3 Elleboog

Aansluiting van flexibele niet-metalen leidingen:

Als het mogelijk is om de aansluiting gemakkelijk te controleren in volledige aansluitzone, kunt u een flexibele leiding gebruiken. Bevestig de flexibele leiding stevig met klemmen.

Vloeibaar gas: gebruik de rubberen leidinghouder. Koppel altijd de pakking vast. Ga vervolgens door met de gasaansluiting. De flexibele leiding is klaar voor gebruik als:

- ze niet meer kan worden opgewarmd dan kamertemperatuur, (hoger dan 30 °C)

- de leiding niet langer is dan 1500 mm

- de leiding geen smoorkleppen vertoont

- de leiding niet onderworpen is aan tractie of torsie

- de leiding niet in aanraking komt met scherpe randen of hoeken

- de leiding gemakkelijk onderzocht kan worden om de toestand ervan te controleren

De controle van de staat van de flexibele leiding bestaat erin te controleren of:

- ze geen barsten, sneden, vlekken of brandsporen vertoont op de twee uiteinden en over de volledige lengte

- het materiaal niet gehard is, maar de juiste elasticiteit vertoont

- de bevestigingsklemmen niet verroest zijn

- de vervaldatum niet is verstreken.

Als er een of meerdere defecten waarneembaar zijn, mag de leiding niet worden gerepa- reerd, maar moet ze worden vervangen.

Controleer waneer de installatie is voltooid of elke leidingfitting goed is afgedicht. Gebruik een zeepoplossing, geen vlam!

Vervanging van hoofdsproeiers

1. Verwijder de pansteunen.
2. Verwijder de branderkappen en -kronen.
3. Verwijder met een dopsleutel 7 de hoofdsproeiers, en vervang ze door de sproeiers die vereist zijn voor het type gas dat u gebruikt (zie de tabel in de sectie Technische gegevens).
4. Zet de onderdelen in omgekeerde volgorde terug.
5. Vervang het typelabel (naast de gastoevoerleiding) door het label voor het nieuwe type gastoevoer. U vindt dit label in de verpakking van de hoofdsproeiers die meegeleverd worden met het apparaat.

Als de toevoergasdruk aanpasbaar is of verschilt van de vereiste druk, moet u een geschikte drukregelaar op de gastoevoerleiding monteren.

Instellen van het minimum niveau

Het minimumniveau van de branders afstellen:

1. Steek de brander aan
2. Draai de knop naar de minimumpositie.
3. Verwijder de bedieningsknop.
4. Stel de bypass-schroefstand in met een dunne schroevendraaier. Als u overschakelt van aardgas 20 mbar op vloeibaar gas, draai de schroef dan helemaal in. Als u overschakelt van vloeibaar gas op aardgas 20 mbar, draai de bypass-schroef dan ongeveer 1/4 draai los.

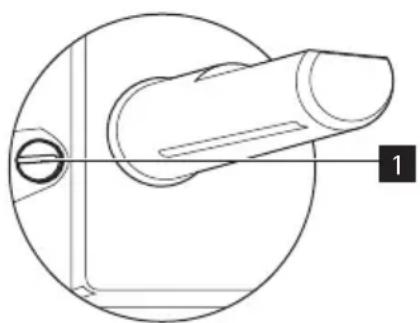

1 Minimale schroefafstelling

1. Zorg dat de vlam niet dooft als u de knop snel van de maximale stand naar de minimale stand draait.

Aansluiting op het elektriciteitsnet

• Het apparaat moet geaard worden volgens de veiligheidsvoorschriften.
• Zorg ervoor dat het nominale voltage en het type vermogen op het typeplaatje overeenkomen met het voltage en het vermogen van de stroomvoorziening in uw woning.
• Dit apparaat wordt geleverd met een netsnoer. Dit moet zijn voorzien van een geschikte stekker, die geschikt is voor de belasting die vermeld is op het identificatieplaatje. De stekker moet in een geschikt stopcontact worden gestoken.
• Alle elektrische onderdelen moeten worden geïnstalleerd of worden vervangen door een technicus van de service-afdeling of door gekwalificeerd onderhoudspersoneel.
• Gebruik altijd een correct geïnstalleerd, schokbestendig stopcontact.
• Zorg ervoor dat het netsnoer na installatie bereikbaar is.

- Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

- Het apparaat moet niet worden aangesloten op een verlengsnoer, een adapter of een meervoudige aansluiting (brandgevaar). Controleer of de aarding conform de normen en regelgeving is.

- De stroomkabel moet zo worden geplaatst dat er geen contact wordt gemaakt met een heet oppervlak.

- Sluit het apparaat op de netvoeding aan met behulp van een voorziening waarmee het apparaat kan worden losgekoppeld van de alle polen van de netvoeding, met een contactopening van minimaal 3 mm breed, b.v. een automatische beschermende stroomonderbreker, aardlekschakelaars of een zekering.

- Geen enkel deel van de aansluitkabel mag een temperatuur van 90°C bereiken. De blau-we neutrale draad moet worden aangesloten op de eindklem gemarkeerd met "N". De bruine (of zwarte) fasedraad (gemonteerd in het contact van de eindklem gemarkeerd met "L") moet altijd worden aangesloten op de fase van het voedingsnet.

Vervanging van het aansluitsnoer

Gebruik om de aansluitkabel te vervangen alleen het type H05V2V2-F T90 of een gelijksoortig type. Zorg ervoor dat de doorsnede van het snoer geschikt is voor het voltage en de bedrijfstemperatuur. De geel/groene aardedraad moet ongeveer 2 cm langer zijn dan de bruine (of zwarte) fasedraad.

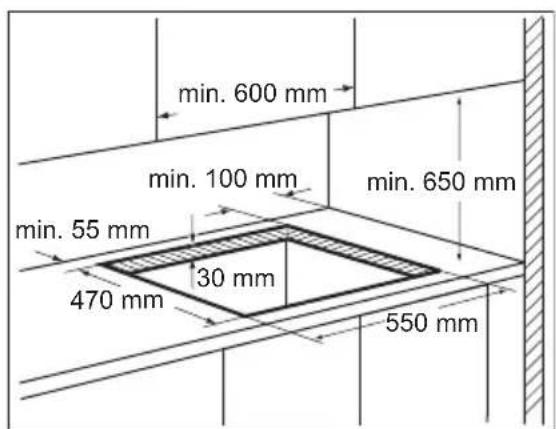

Inbouw

min. 600 mm min. 100 mm min. 650 mm min. 55 mm 470 mm 30 mm 550 mm

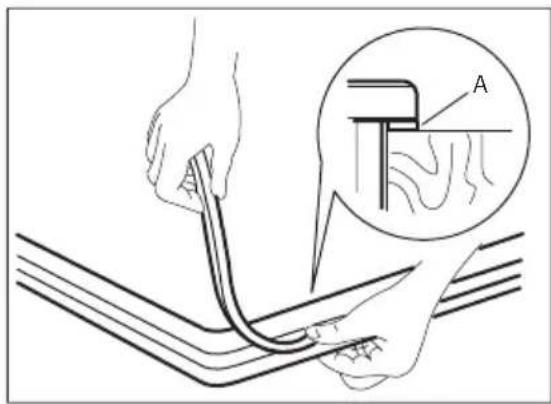

A) meegeleverde afdichting

B) meegeleverde steunen

Mogelijkheden voor inbouw

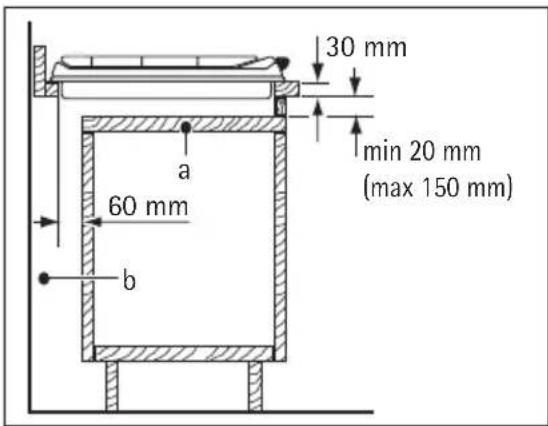

Keukenmeubel met deur

Het paneel geïnstalleerd onder de kookplaat moet eenvoudig te verwijderen zijn en eenvoudig toegang bieden indien technische hulp nodig is.

30 mm min 20 mm (max 150 mm) 60 mm a b

a) Verwijderbaar paneel
b) Ruimte voor aansluitingen

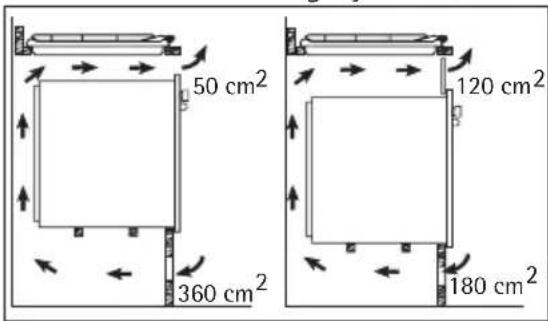

Keukenmeubel met oven

De afmetingen van de uitsparing voor de kookplaat moeten overeenkomen met de aanwijzing en het keukenmeubel moet voorzien zijn van ventilatiegaten om een continue luchttoevoer te kunnen garanderen. De elektrische aansluitingen van de kookplaat en de oven moeten afzonderlijk geïnstalleerd worden, om veiligheidsredenen en om een gemakkelijke verwijdering van de oven uit het meubel mogelijk te maken.

50 cm² 360 cm² 120 cm² 180 cm²

FABRIKANT:

Symbool Beschrijving
		geen gastoevoer / uit-stand
		ontstekingsstand / maximale gastoevoer
		minimale gastoevoer

BEDIENING

Ontsteking van de brander

WAARSCHUWING!

Ga voorzichtig te werk bij het gebruik van branders (open vuur) in de keuken. De fabrikant kan niet aansprakelijk gesteld worden in geval van onjuist gebruik van de vlam.

De brander steeds aansteken voor u het kookgerei plaatst.

Om de brander aan te steken:

1. Draai de bedieningsknop tegen de wijzers van de klok in naar zijn maximumstand ( ) en druk de knop in.

1. Houd de bedieningsknop ongeveer 5 seconden ingedrukt zodat het thermokoppel kan opwarmen. Anders zal de gastoevoer worden onderbroken.

2. De vlam afstellen zodra deze regelmatig brandt.

Als de brander na enkele pogingen niet aan gaat, controleer dan of de kroon en de deksel goed op hun plaats zitten.

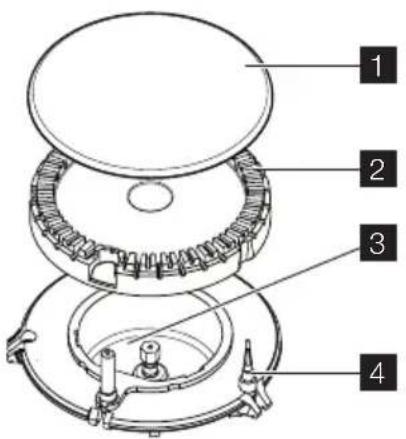

1 2 3 4

1 Dop van de brander
2 Kroon van de brander
3 Onstekingsbougie
4 Thermokoppel

WAARSCHUWING!

Als de brander na 15 seconden nog niet brandt, laat de bedieningsknop dan los, draai hem in de uit-stand en probeer de brander nogmaals aan te steken nadat u minimaal 1 minuut heeft gewacht.

Bij afwezigheid van elektrische stroom kunt u de brander ontsteken zonder elektrische inrichting. Breng in dat geval een vlam in de buurt van de brander, druk de desbetreffende knop in en draai ze tegen de wijzers van de klok in; naar de stand voor een maximale gasontwikkeling.

Als de brander per ongeluk uitgaat, draai de bedieningsknop dan op de uit-stand en probeer de brander nogmaals aan te steken na minimaal 1 minuut.

De ontstekingsknop kan automatisch starten als u de netvoeding inschakelt, na installatie of na een stroomuitval. Dit is normaal.

De brander uitzetten

Om de vlam uit te zetten draait u de knop op het symbool

WAARSCHUWING!

Draai de vlam altijd laag of schakel deze uit voordat u de pannen van de brander haalt.

NUTTIGE AANWIJZINGEN EN TIPS

Energie besparen

• Doe indien mogelijk altijd deksels op de pannen.
• Draai de vlam lager als de vloeistof begint te koken, zodat deze blijft sudderen.

WAARSCHUWING!

Gebruiken pannen met een bodem die geschikt is voor de afmeting van de brander.

Gebruik geen kookpannen op de kookplaat die de randen overschrijden.

Brander Diameter van het kookgerei

Snel 160 - 240 mm

Halfsnel 120 - 220 mm

Sudderbrander 80 - 160 mm

WAARSCHUWING!

Zet geen pannen op het bedieningspaneel.

WAARSCHUWING!

Zorg ervoor dat de pannen niet uitsteken over de randen van de kookplaat en dat ze in het midden van de ringen staan voor een lager gasverbruik en meer stabiliteit.

Plaats geen onstabiele of vervormde pannen op de ringen, zodat morsen en letsel wordt voorkomen.

WAARSCHUWING!

Vlamverdelers worden niet aanbevolen.

Informatie over acrylamides

Belangrijk! Volgens recente wetenschappelijke informatie kan het intensief bruinen van levensmiddelen (met name in producten die zetmeel bevatten), een gezondheidsrisico vormen tengevolge van acrylamides. Om die reden adviseren wij levensmiddelen zoveel mogelijk bij lage temperaturen gaar te laten worden en de gerechten niet te veel te bruinen.

ONDERHOUD EN REINIGING

WAARSCHUWING!

Schakel het apparaat uit en laat het afkoelen voordat u het schoonmaakt. U moet de stekker van het apparaat uit het stopcontact trekken, voordat u reinigings- of onderhoudswerkzaamheden aan het apparaat gaat uitvoeren.

WAARSCHUWING!

Het reinigen van het apparaat met een stoom- of hogedrukreiniger is om veiligheidsredenen niet toegestaan.

WAARSCHUWING!

Gebruik geen schurende reinigingsmiddelen, staalwol of zuren, deze zullen het apparaat beschadigen.

Krassen of donkere vlekken op het glas hebben geen invloed op de werking van het apparaat.

• U kunt de pansteunen verwijderen voor een gemakkelijke reiniging van de kookplaat.
• Was de geëmailleerde delen, het deksel en de kroon met warm zeepwater en laat alles goed drogen alvorens het terug te plaatsen.
• Onderdelen van roestvrij staal afwassen met water en vervolgens afdrogen met een zachte doek.
• De pannensteunen mogen niet in de afwasmachine, ze moeten met de hand worden afgewassen.
• Als u de pansteunen met de hand afwast, let dan op bij het afdrogen, omdat ze door het emailleerproces soms scherpe randen hebben. Verwijder hardnekkige vlekken indien nodig met een pastareiniger.
• Zorg ervoor dat u de pansteunen na de reiniging correct terugplaatst.
• Om ervoor te zorgen dat de branders goed werken, moeten de armen van de pansteunen in het midden van de brander worden geplaatst.
• Ga zeer voorzichtig te werk bij het vervangen van de pansteunen, dit om schade aan het oppervlak van de kookplaat te vermijden.

Droog het apparaat na de reiniging af met een zachte doek.

Verwijderen van vuil:

1. • Verwijder direct: gesmolten plastic, gesmolten folie en suikerhoudende gerechten.

- Schakel het apparaat uit en laat het afkoelen voordat u het schoonmaakt: kalken waterkringen, vetspatten en metaalachtig glanzende verkleuringen. Gebruik een specifiek schoonmaakmiddel voor het oppervlak van de kookplaat.

1. Reinig het apparaat met een vochtige doek en een beetje afwasmiddel.
2. Wrijf het apparaat ten slotte droog met een schone doek.

Om de pansteunen in de juiste positie te houden, zijn ze gemonteerd op metalen pennen die zich op de achterzijden van de kookplaat bevinden. Voor een betere reiniging kunnen pansteunen verwijderd worden van de kookplaat. Til de pansteunen op terwijl u ze in horizontale positie houdt.

WAARSCHUWING!

Til de pansteunen niet schuin op, omdat de metalen pennen zo worden belast. De pennen kunnen hierdoor beschadigd raken en breken.

Reinigen van de ontstekingsknop

Dit onderdeel is uitgerust met een keramische ontstekingsbougie met een metalen elektrode. Reinig deze onderdelen altijd grondig, om moeilijkheden bij het aansteken te voorkomen, en controleer of de branderkroonopeningen niet verstopt zijn.

Periodiek onderhoud

Raadpleeg regelmatig uw lokale serviceafdeling, om de staat van de gastoevoerleiding en de drukregelaar (indien gemonteerd) te controleren.

PROBLEMEN OPLOSSEN

Probleem Mogelijke odzaak Oplossing
Er is geen vonk als de brander wordt aangestoken.	• Er is geen elektrische voeding	• Controleer of het apparaat goed is aangesloten en de elektrische voeding is ingeschakeld.• Controleer de zekering. Als de zekering meer dan één keer doorslaat, raadpleeg dan een bevoegde elektricien.
• De branderdeksel en kroon	zitten niet goed op hun plaats.	• Controleer of de branderdeksel en kroon goed op hun plaats zitten.
De vlam gaat meteen na de ontsteking uit.	• Het thermokoppel is niet voldoende opgewarmd	• Houd, na het ontsteken van de vlam, de knop circa 5 seconden ingedrukt.
De gasring brandt onregelmatig.	• De branderkroon is verstopt met etensresten	• Controleer of de hoofdsproeier niet verstopt is en of de branderkroon schoon is.

Als er een storing optreedt, probeer dan eerst zelf een oplossing voor het probleem te vinden. Als u niet zelf het probleem kunt verhelpen, neem dan contact op met uw verkoper of de serviceafdeling.

Als u het apparaat verkeerd heeft gebruikt, of als de installatie niet is uitgevoerd door een erkende monteur, dan is het bezoek van de klantenservicemonteur of van uw leverancier mogelijk niet gratis, zelfs niet in de garantieperiode.

Labels meegeleverd in de zak met accessoires

Bevestig de stickers zoals hieronder weergegeven:

1 Plak de sticker op de garantiekaart en verstuur dit deel.
2 Plak de sticker op de garantiekaart en bewaar dit deel.
3 Plak de sticker op het instructieboekje.

Deze gegevens zijn nodig om u snel en juist te helpen. Deze gegevens vindt u op het identificatieplaatje.

• Modelbeschrijving ....
  • Productnummer (PNC) .....
• Serienummer (S.N.)......

Gebruik alleen originele reserveonderdelen. Deze zijn verkrijgbaar bij onze klantenservice en erkende winkels met reserveonderdelen.

TECHNISCHE GEGEVENS

Afmetingen kookplaat

Breedte: 580 mm

Lengte: 510 mm

Inbouwafmetingen kookplaat

Breedte: 550 mm

Lengte: 470 mm
Branderbelasting
Snelle brander: 2,9 kW
Semi-snelle brander: 1,9 kW
Sudderbrander 1,0 kW
TOTAAL VERMOGEN: G20/G25 (2E+) 20/25 mbar = 7,7 kWG30 (3+) 28-30 mbar = 545 g/hG31 (3+) 37 mbar = 536 g/hG20 (2E) 20 mbar = 7,7 kW
Elektrische voeding: 230 V ~ 50 Hz
Categorie: II2E+3+ (België)	I2E (Luxemburg)
Gasaansluiting: R 1/2"
Gastoevoer: G20/G25 (2E+) 20/25 mbar (België)
Apparaatklasse: 3

Diameters bypass

Brander ∅ bypass in 1/100 mm.
Sudderbrander 28
Normaal 32
Snel 42

Gasbranders

BRANDER	NORMAAL VERMOGEN	NORMAAL VERMOGEN
		AARDGAS G20/G25 (2E+) 20/25 mbar (BE) G20 (2E) 20 mbar (LU)			LPG (Butaan/propaan) (3+) 28-30/37 mbar
	kW	inj. 1/100 mm	G20 20 mbar	G25 25 mbar	inj. 1/100 mm	G30 G31
			m3/uur	m3/uur		g/uur	g/uur
Sudder-brander	1.0	70	0.095	0.111	50	73	71
Semi-snelle brander	1.9	96	0.181	0.210	71	138	136
Snelle brander	2,9 (aard-gas) 2,7 (LPG)	119	0.276	0.321	86	196	193

MILIEUBESCHERMING

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Verpakkingsmateriaal

De verpakkingsmaterialen zijn milieuvriendelijk en herbruikbaar. De kunststof onderdelen zijn gemarkeerd, bijv.: >PE<,>PS<, etc. Gooi het verpakkingsmateriaal weg in de juiste afvalcontainer bij uw plaatselijke afvalverwerkingsdienst.
