GEBRUIKSAANWIJZING DEH1700UBA PIONEER

Rauschabstand: 20 dB)

Rauschabstand: 20 dB)

Aanvullende informatie 13

Over deleze handleiding:

• In de volgende instructies worden een USB-geheugen of USB-audiospeler een "USB-apparaat" genoemd.

Vóró u begint

Hartelijk dank voor uw keuze voor dit PIONEER-product

Lees deze handleiing voordat u het product in gebruik neemt zodat u het goed leert gebruiken. Lees vooral de gedeelten die met WAARSCHUWING en LET OP gemarkeerd zijn ardachtig. Bewaar deze handleiing na het lezen op een vaillige, voor de hand liggende plaats zodat u ze indien nodig algtdk aunt raadplogen.

Deponeer dit product Niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciale wettelijk voorgoeschveren verzamelsystem voor de rijste behandeling, het opnieu bruikbaar maken en de recycling van gebruekte elektronische producten.

In de ldstaten van de EU en In Zwitseland en Noorwegen konnen particulieren afgefandkte elektronische producten Gratis bij de waarvoort besteerde verzamelpaatsen inleveren. Als u een soortgelijknieuw product koop, kutn u het afgefandkte product ook by uw verkooppunt inleveren. Als u in een ander land woont, neem dan contact op met de plaatselijke overheid voor informatie over het weggooien van afgefandkte producten.

Op de manie zorgt u ervoor dat uw afgedanakte product op de juiste wijze worden verwerk, hergebruikt en gerecylc, sondern schadelflike gevolgen voor het milieu en de volksgezondheid.

WAARSCHUWING

• Probeer het product Niet zich te monteren en voer er geen onderhoud aan uit. Montage of onderhoud van het product door personen zonder technische opleding en ervaring met elektronische apparatuar en auto-accessoires kan gevaarlijk zijn, en kan een elektrische schok, verwonding of andere gevaren verooorzaken.

• Bedien het toestel neijtients hijden. Als u knappen op het toestel wilt bedieren, moet u het voertuig eerst van de weg halen en op een veilige plaat parkeren.

A LETOP

Zorg ervoor dat dit toestel Niet in contact komt met vocht en/of andere vloeistoffen. Dit kan een elektrische schokveroorzaken. Ook schade aan het toestel, rook en oververhitting hunen het gevolg zichen van contact met vloeistoffen.
Zet het voore nooit zo hoog dat u geluiden bulten het voertulg Niet meer kunt horen. De Pioneer CarStereo-Pass worden alleen in Duijsland gebrukt.

LETOP

Dit aparata is geclassifiede ard als een klasse 1 laserproduct onder de veilgheidsnormen voor laserproducten, IEC 60825-1:2007.

Neem contact op met uw leverancier of het dichtstbijzijnde erkende Pioneer-servicecentrum als het toestel Niet maar behoren functioneert.

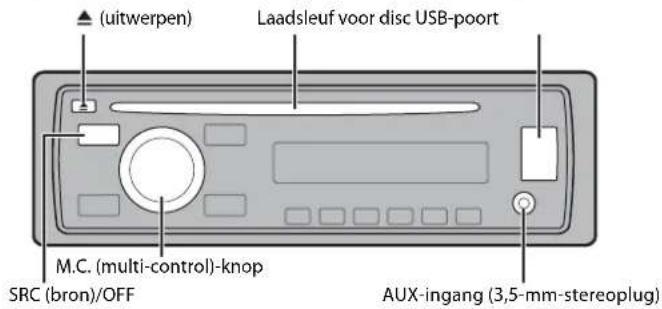

Aandeslag

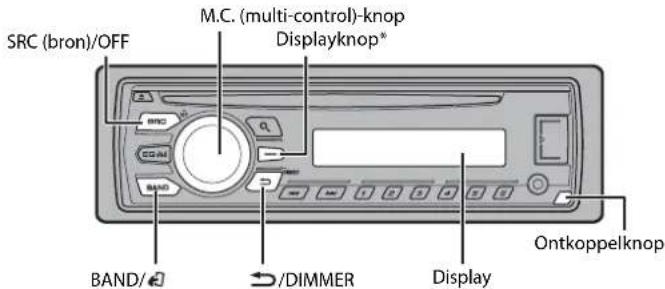

Basisbediening

DEH-1700UB/1700UBG/1700UBA/1700UBB

*Deze knop worden DISP genoemd in de handleiding.

Vaak gebruikte functies
De beschikbare knoppen zich inefankelijk van het toestel.

Actie Bediening
Toestel inschaken*	Druk op SRC/OFF om het toestel in te schaken. Hou SRC/OFF ingedrukt om het toestel uit te schaken.
Het volume regelen Draai de M.C.-knop.
Eenbron selecteren Druk herhaaldelijk op SRC/OFF.
De display-informatiekwijzigden	Druk herhaaldelijk op DISP.
Terugkeren maar de vorige weergave/lijst	Druk op /DIMMER.
Terugkeren maar de normale weergave vanuit het menu	Druk op BAND/

• Wanner de blauw/witte draad van het toestel verbonden is met het relaalscontact voor de automatische antepe van de weger, schuift de antepe uit waarne der bron van het toestel worden ingeschakend. Om de antepe neer wee te trekken, schakelt u de bron uit.

Display-indicatie

Indicatie Beschrijving
Verschijnt	wonneer er een lager niveau van het menu of de map bestaat.
P	Verschijnt wonneer de knop Wording ingedrukt.
LOC Verschijnt	nt wonneer de functie afstemmen op lokale zenders is ingesteld (pagea 8).
TP	Verschijnt wonneer een verkeersprogramma worden ontvangen .
TA	Verschijnt wonneer verkeersberichten worden ontvangen (pagea 8).
STREV	Verschijnt wonneer de functie sound retriever is ingesteld (pagea 8).
XX	Verschijnt wonneer willekeurige weergave is ingesteld.
←	Verschijnt wonneer weergave herhalen is ingesteld.

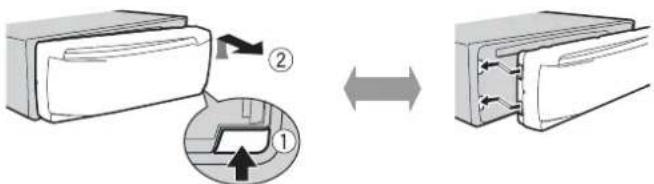

Het voorpaneel verwijderen

Verwijder het voorpaneel om diefstal te voorkomen. Verwijder alle kabels en apparaten die verbonden zijn met het voorpaneel en schakel het toesteluit voor u het voorpaneel verwijdert.

Verwijderen

Belangrijk

• Stel het voorpaneel Niet bloot aan te grote schokken.
• Stel het voorpaneel Niet bloot aan direct zonlicht en hoge temperaturen.
  Bewaar het verwildderde voorpaneel alttijd in een beschermtas of zak.

Installingenmenu

Wanner u de contactschakelaar inschakelt na de installmentie, verschijnt [SET UP :YES] op het display.

1 Druk op de M.C.-knop.
Hetinstallenmenu verdwijnt alsu het toestel Niet binnen 30 seconden bedient. Als u de Instelling later wilt make, draait u de M.C.-knop om [NO] te selecteren, druk daarna op de knop om te bevestigten.
2 Draai de M.C.-knop om de opties te selecteren, druk daarna op de knop om te bevestigen.
Om waar de volgende menuoptie te gaan, dient u uw selectie te bevestigen.

Menu-item Beschrijving

LANGUAGE Selectee [ENG](Engels), [PYC] (Russisch), [TUR](Turks)	de taal om tekstinformatie van eenGPCOMPRIDEerd audiobestand waar te geven.
CLOCK SET Stel de klok in.
FM STEP Selectee de FM-afstemstapuit 100 kHz of 50 kHz. [100], [50]

3[QUT:YES] verschijnt wanner alle instellingen uitgevoerd zijn.
Om terug te keren maar het eerste item van het instelleningenmenu draaiu u aan de M.C.-knop om [QUIT :NO] te selecteren, druk verzolgens op de knop om te bevestigten.
4 Druk op de M.C.-knop om de instelleningte bevestigen.

OPMERKINGEN

• U kurz de menu-instelling annuleren door op SRC/OFF te drukken.
• U kunt deze instellungen geleijk wanneer uityoeren bij de SYSTEM-instellungen (pagina 9) en INITIALinstellungen (pagea 5).

De demonstratieweergave annuleren (DEMO OFF)

1 Druk op de M.C.-knop om het hoofdmenu wee ter goneven.
2 Draal aan de M.C.-knop om [SYSTEM] te selecteren, druk daarna op de knop om te bevestigen.

3 Draai aan de M.C.-knop om [DEMO OFF] te selecteren, druk daarna op de knop om te bevestigen.
4 Draai aan de M.C.-knop om [YES] te selecteren, druk daarna op de knop om te bevestigen.

INITIAL-installingen

1 Hou SRC/OFF ingedrukt tot het toestel uitschakelt.
2 Hou SRC/OFF ingedrukt om het hoofdmenu wee te given.
3 Draai aan de M.C.-knop om [INITIAL] te selecteren, druk daarna op de knop om te bevestigen.
4 Draai de M.C.-knop om een optie te selecteren, druk daarna op de knop om te bevestigen.

OPMERKING

De opties zijn affhankelijk van het toestel.

Menu-item Beschrijving

FM STEP Selecteer de FM-afstemstap uit 100 kHz of 50 kHz.
[100], [50]
SP-P/O MODE Selecteer [REAR/SUB.W]	deze optie als een fullrange-luidspreker aangesloten is op de draden voor dechyterluidspreker en een subwoofer aangesloten is op de RCA-uitgang.
[SUB.W/SUB.W] Selecteer deze optie als een passieve subwoofer direct aangesloten is op de draden voor dechyterluidspreker en een subwoofer aangesloten is op de RCA-uitgang.
[REAR/REAR] Selecteer deze optie als fullrange-luidsprekers aangesloten zijn op de draden voor dechyterluidspreker en op de RCA-uitgang. Als een fullrange-luidspreker aangesloten is op de draden voor dechyterluidspreker en de RCA-uitgang Niet worden gebruikt, kunt u [REAR/SUB.W] of [REAR/REAR] selecteren.
SYSTEM RESET Selecteer [YES], [CANCEL]	Het toestel worden automatisch opnieuw opgestart. (Sommige instelleningen bijlen behonden ook na het opnieuw instellenen van het toestel.)

Radio

De tunesfrequencies van dit toestel zijn bedoeld voor gebruik in West-Europa, Azie, het Midden-Oosten, Afrika en Oceanie. Bij gebruik in andere regio's kan de ontvangst zwak�. De functie RDS (Radio Data System) werkt alleen in regio's die RDS-signalen voor FM-zenders uitzenden.

Voorkeuzegers ontvangen

1 Druk op SRC/OFF om [RADIO] te selecteren.
2 Druk op BAND/ om de band te selecterenuit [FM1], [FM2], [FM3], [MW] of [LW].
3 Druk op een cijfertoets (1 / A tot 6 / 5)

TIP

De knopfenkunnen ook worden gebrukt om een voorkeuzender te selecteren wanneer [SEEK] Is Ingesteld op [PCH] In de FUNCTION-instellen (pagina 8).

De zes sterkste zenders worden opgeslagen onder de cijfertoeten (1/ 占 tot 6 / 4

1 Druk, nadat u een band heeft geselecteerd, op de M.C.-knop om het hoofdmenu weer te gezven.
2 Draai aan de M.C.-knop om [FUNCTION] te selecteren, druk daarna op de knop om te bevestigen.
3 Draai aan de M.C.-knop om [BSM] te selecteren, druk daarna op de knop om te bevestigen.

Een zender handmatig zoeken

1 Als u de band heeft geseleedr, drukt u op fom berender te selectoren. Hou verrolgens Vngelukt en laat los om een beschikbare zender te zoeken. Het scanden stopt wanner het toestel een zender ontvangt. Druk op o om de zoekafstemming te annuleren.

OPMERKING

[SEEK] moet Ingesteld zijn op [MAN] in de FUNCTION-Instelleningen (pagina 8).

Zenders handmatig opslaan

1 Terwijui de zender ontvangt die u wilt opslaan, houdt u een van de cijfertoetsen (1 / tot 6 / 2) ingedrukt tot hij Niet更是 knippert.

PTY-functions gebruiken

Het toestel zoekt maar een zender op basis van de PTY (programmatype)-informatie.

1Druk op tijdens FM-ontvangst.
2 Draai de M.C.-knop om een programmatype te selecteren uit [NEWS/INFO], [POPULAR], [CLASSICS] of [OTHERS].
3 Druk op de M.C.-knop.

Het toestel begint maar een zender te zoeken. Als een zender gezonden is, worden de servicenaaam van het programma weergegeven.

OPMERKINGEN

• Om het zoeken te annuleren, drukt u op de M.C.-knop.
• Het programma van bepaalde zenders kan afwijken van de doorgestuurde PTY.
• Als geen enkele hinder het gewenste programmeprogrammatique uitzendt, waar得益uren oncegeveer twee seconden (NOT FOUND) weergegeven en keert de tuner terug hier aan de oorspronkelijke zender.

PTY-lijst

Voor meer informatie over de PTY-lijst gaat u waar de volgende website: http://www.pioneer.eu/eur/products/25/121/tech/CarAudio/PTY.html

CD/USB/AUX

Weergave

Koppel de hoofdtelefoon los van het apparaat voor u het aansluit op het toestel.

Cd

1 Plaats een disc met het etiket omhoog in de laadsleuf.

Om een disc uit te werpen,Client u eerst de weergave te stoppen en vervolgens op drukken.

USB-apparaat

1 Open het deksel van de USB-poort.
2 Sluit het USB-apparaat aan met behulp van een geschikte kabel.

A LET OP

Gebruik een optionele Pioneer USB-kabel (CD-USB0E) om het USB-apparaat te verbinden, want elk apparaat datrechtstrecks op het toestel aangesloten is, steekt uit het toestel, wat gevaarlijk kan zich.

Voor u het apparaat loskoppelt, dient u de weergave te stoppen.

MTP-verbinding

En aparaat waar Android OS 4.0 of rechner geziealleerd is, kan via MTP worden verbonden met het toestel met behulp van de bij het aparaat geleverde kabel. Affhankelijk van het aangeslooten apparaat en het aanlal bestanden in het aparaat hunnen audiobestanders/songs mogelijk Niet worden waeregeveen via MTP. Merk op dit de MTP-verbinding Niet compatibilis met de WAV- en FLAC-bestandsindelingen.

AUX

1 Steek de stereo-miniplug in de AUX-ingangsaansluiting.
2 Druk op SRC/OFF om [AUX] als bronte selecteren.

OPMERKING

Als [AUX] is ingesteld op [OFF] in de SYSTEM-instellingen, kan [AUX] Niet worden geselecteerd als bron (pageina 9).

Bedieningen

U kunt diverse instellenen uitvoeren in de FUNCTION-instellen (pageina 8). Merk op dat de volgende bedienden Niet werkken voor een AUX-apparaat. Om een AUX-apparaat te bedieren, dient u het apparaat zich te gebruiken.

Actie Bediening
Een map/album selecteren*	Druk op 1/Λ of 2/V.
Een fragment/song (hoofdstuk) selecteren Druk op of ingedrukt
Snel vooruit ofchteruit Hou of ingedrukt
Een bestand in een lijst zoeken	1 Druk op Κ, om de lijst werk te gezven.2 Draai de M.C.-knop om de naam van het gewenste bestand (de gewenste map) of categorie te selecteren, druk daarna op de knop om te bevestigen.3 Draai de M.C.-knop om het gewenste bestand te selecteren, druk daarna op de knop om te bevestigen.De weergave start.
Een lijst met bestanden in de geselecteerde map/categorie weergeven*	Druk op de M.C.-knop wanner een map/categorie geselecteerd is.
Een song in de geselecteerde map/categorie weergeven*	Hou de M.C.-knop ingedrukt wanner een map/categorie geselecteerd is.
Weergave herhalen Druk op 6/.
Willekeurige weergave	Druk op 5/XX.
Weergave pauzeren/hervatten	Druk op 4/PAUSE.
Sound retriever	Druk op 3/S.Rtrv. [1]: Geschikt voor lage compressiewaarden [2]: Geschikt voor hoge compressiewaarden
Terug maar de rootmap (alleen USB)*	Hou BAND/ ingedrukt.
Schakenen:tussen gecomprimeerde audio en CD-DA (alleen cd)	Druk op BAND/
Stations wisselen in USB-apparaat (Alleen apparaten die het protocol USB mass storage device ondersteunen)	Druk op BAND/

• Alleen gecomprimeerde audiobestanden

Installingen

U kunt diverse instellingen aanpassen in het hoofdmenu.

1 Druk op de M.C.-knop om het hoofdmenu wee ter Geven.

2 Draai cervolgens aan de M.C.-knop om een van de volgende categorieen te selectoren, druk daarna op de knop om te bevestigen.

FUNCTION-installingen (pagina 8)
- AUDIO-installingen (pageina 9)
SYSTEM-installingen (pagina 9)
- ILLUMINATION-installingen (pagina 10)

3 Draai de M.C.-knop om de opties te selecteren, druk daarna op de knop om te bevestigen.

FUNCTION-instellen

De menu-items zijn afhankelijk van de bron.

Menu-item Beschrijving

FM SETTING RADIO

[TALK], [STANDARD], [MUSIC] Pas de geluidskwaliteit aan aan het zendsgnaal van de FM-band. (Alleen beschikbaar wonneer FM-band is geseeteer.)

Menu-item Beschrijving
BSM RADIO	Sla de zes sterkste zenders automatisch op onder de cijfertoetsen (1/ ∧ tot 6/ ⊙).
REGIONAL RADIO [ON], [OFF]	Beperk de ontvangst tot de specifieke regionale programme's wanner AF (alternatieve frequencies Zoeken) gelesecteerd is. (Alleen beschikbaar wanner FM-band is gelesecteerd.)
LOCAL RADIO FM: [OFF], [LV1], [LV2], [LV3], [LV4] MW/LW: [OFF], [LV1], [LV2]	Beperk de zenders automatisch volgens de signalsterkte.
TA RADIO [ON], [OFF]	Ontvang actuele verkeersinformatie indien beschikbaar. (Alleen beschikbaar wanner FM-band is gelesecteerd.)
AF RADIO [ON], [OFF]	Laat het toestel opnieuw afstemmen op een andere freiagentie vandezelfde zender. (Alleen beschikbaar wanner FM-band is gelesecteerd.)
NEWS RADIO [ON], [OFF]	Onderbreek de momenteel gelesecteerde bron met十几年usberichten. (Alleen beschikbaar wanner FM-band is gelesecteerd.)
SEEK RADIO [MAN], [PCH]	Wijs de knappen | of | toe om zenders een voor een te zoeken (handmatige afstemming) of selecteer een zender uit de voorgeprogrammeerde kanalen.
S.RTRV CD USB [1] (geschikt voor lage compressiewaarden), [2] (geschikt voor hoge compressiewaarden), [OFF]	Verbeter gecomprimerde audio en zorg voor een rijk geluid. (Niet beschikbaar wanner het FLAC-bestand worden weergegeven.)

AUDIO-installingen

SYSTEM-installingen

Menu-item Beschrijving
FADER*1	Pas de balans aan tussen de voor- enchterluidspreker.
BALANCE	Pas de balans aan tussen de linker en rechterluidspreker.
EQ SETTING[SUPER BASS], [POWERFUL],[NATURAL], [VOCAL], [CUSTOM1],[CUSTOM2], [FLAT]	Selecteer of pas de equalizercurve aan.[CUSTOM1] kan voor elke bron afzonderlijkworden ingesteld. Alle hierna vermeldecombinations worden beschacter automatisch
Selecteer een equalizerband en -niveau voor verdere aanpassing Equalizerband: [80HZ], [250HZ], [800HZ], [2.5KHZ], [8KHZ]	ingesteld op bezelfde instelling.[CUSTOM2] is een gedeelde instelling die vooralleBronnen worden gebruikt.U kunst de equalizer ook oomschakelen doorherhaaldelijk op ECoLikken.
LOUDNESS[OFF], [LOWI], [MID], [HI] Compenseer voor een holder geluid bij laag volume.
SUB.W*2[NOR], [REV], [OFF] Selecteer de subwooferfase.
SUB.W CTRL*2*3Drempelfrequency: [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ]Uitgangsiveau: [-24] tot [+6]Hellings niveau: [-12], [-24]	Alleen frequencies die lager zich dan defrequencies in het geselecteerde bereik, wordenweergeveen door de subwoofer.
BASS BOOST[0] tot [+6] Selecteer het bass boost-niveau.
HPF SETTINGDrempelfrequency: [OFF], [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ]Hellings niveau: [-12], [-24]	Alleen frequencies boven de drempelfrequency van het hoog-doorlaatfilter (HPF) wordenweergeveen.

Menu-item Beschrijving

SLA

[+4] tot [-4] Pas het volume aan voor elke bron behalve FM.

^+1 Niet beschikbaar wanneer [SUB.W/SUB.W] is geseleeteerd in [SP-P/O MODE] in de INITIAL-Instellungen (pageina 5).
2 Niet beschiktaar wanneer [REAR/REAR] is geseleerterd in [SP-P/O MODE] in de INITIAL-instellen (pagina 5).
3 Niet beschikbaar wanner [OFF] Is gelesecteerd in [SUB.W].

U kunt deze menu's ook oproepen wanner het toestel uitgeschakeld is.

Menu-item Beschrijving

LANGUAGE

[ENG][Engels], PYC, TUR

Selecteer de taal om tekstinformatie van een gecomprimeerd audiobestand veer te gehen.

CLOCK SET

Stel de klok in (pagina 5).

12H/24H

[12H], [24H] Selecteer de tijdnotatie.

AUTOPI

[ON], [OFF] Zoek maar een andere zender metdezelfde programming, zoets als u een voorkeuzender gebruikt.

AUX

[ON], [OFF] Stel in op [ON] wanner een hulpapparaat worden gebruikt dat verbonden is met het toestel.

MUTE MODE (Niet beschikbaar voor DEH-1700UBA)

[MUTE], [20dB ATT], [10dB ATT] Schakel het geluid automatisch uit of onderdruk het geluid wanneer een signal worden ontvangen van een apparatuur met stilschakelfunctie.

Menu-item Beschrijving

PW SAVE*

[ON], [OFF] Verminder het verbruik van batterijvermogen.

Het inschakelen van de bron is de enige

handeling die met deze functie mogelijk is.

• [PW SAVE] worden geannuleerd als de accu losgekoppeld worden, en moet waar worden ingeschakeld als de accu waer worden aangesloten. Wanner [PW SAVE] uitgeschakeld is, kan het toestel, afhankelijk van de verbindingsmethode, stroom van de accu blijven trekken als de ontsteking van uw wagen geen positie ACC (accessoire) hebelt.

ILLUMINATION-installingen

Menu-item Beschrijving

DIM SETTING

[SYNC CLOCK], [MANUAL] De display-helderheid wijzigen.

BRIGHTNESS

[1] tot [10] De display-helderheid wijzigen.

De beschikbare instelbereiken zijn verschillend

afhankelijk van de [DIM SETTING]-instelling.

Verbindingen/installatie

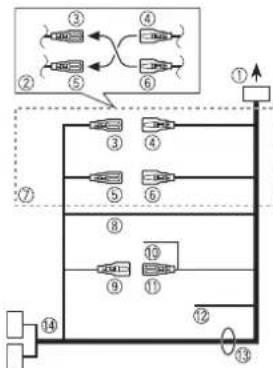

Verbindingen

Belangrijk

• Wonneer dit toestel worden geinstalleerd in een wagon zonder ACC (accessoire)-positie van de contactschakelaar en als de rode kabel Niet worden verbonden met de aansluiting die de bediening van de contactschakelaar detecteert, kan de accu leeglopen.

ACC-positie

Geen
ACC

• Als dit toestel worden gebrukt in andere omstandigheden dan hierna vermeld, kan er brand of een storing optreden.
  Wagens met een 12 Volt accu e negativc aarding.
  Luidsprekers van 50 W (uitgangswaarde) en 4 Ω tot 8 Ω (impedantiewaarde).
• Om kortsluiting, oververhitting of storing te voorkomen, dient u de volgende richtlinen op te volgen.
  -Koppel de negitive pool van de accu los voor u met de installment.beigt.
  -Zet de bedrading vast met kabelklemmen of kleefband. Wikkel kleefband rond bedrading die in contact kommt met metalen delen om de bedrading to beschermen.
  -Plaats alle kabels op een veilige afstand van bewegende delen, zoals de schakelhendel en de stoelrails.
  -Plaats alle kabels op een veilige afstand van hete plaaten, dus nicht nabij de uitgang van de verwarming.

-Verbinde gele kabel Niet met de accu door deze doore het gat hier het motorcompartment te voeren.
- Dek alle losgekoppelde
kabelconnectors at met isolatietape.
-Sluit kabels nooit kort.

• Verwijder de isolatie van de voedingskabel van dit toestel nicht om de stroomtoevoer met andere apparaten te delen. De stroomcapaciteit van de kabel is beperkt.

• Gebruik een zekering van de voorgeschren waarde.

• Verbind de negativie luidspekerkabel nooit rechtsstrems met aarde.
  -Voeg nooit negieve kabels van Meerdere luidspeakers samen.

Als het toestel ingeschakeld is, worden stuursignalen via de blauw/witte kabel verstuur. Verbind jeder kabel met de systeemafstandsbediening van een externe einderversterker of met het relaiscontact voor de automatische antennene (max. 300mA12V gelrijkstroom). Als de wagen uitgerust is met een ruitantenne, moet verbinding worden gemaakt met de voedingsaansluiting van de antennebooster.

Verbind de blauw/witte kabel nooit met de voedingsaansluiting van een exter einderversterk, Verbind.Deze kabel ook nooit met de voedingsaansluiting van de automatische antennene. Hierdoor zou de accu leeglopen of zou er een storing optreden.
De Zwarte kabel is aarde. Aardingskabels voor dit toestel en andere uitrusting (met name producten die veel stroom trekken zoals eindversterkers)要去en afzonderlijk worden aangelsloten. Anders kan er, wanneer ze teovallig loskomen, brand of een storing optreden.

Dit toestel

① Stroomkabelingang
② Achteruitgang of subwooferuitgang
Antenne-ingang
④ Zekering (10 A)
Ingang draadafstandsbediening (niet beschikbaar voor DEH-1700UBA) Een vast bedrade afstandsbedingenSadapter kan word aangsloten (afzonderlijk verkocht).

Stroomkabel

① Naar stroomkabelingang
② Afhankelijk van het soort wagen kan de functie van en veilschillend+zijn. In dit geval dient u te verbinden met en met. 3
③Geel

Verbinden met de constante 12 V voedingsaansluiting.

Verbinden met de aansluiting die door de contactschakelaar worden gestuurd (12 V gelijkstroom).

們 Verbind draden van bezelfde kleur met elkaar.
Zwart (chassisaarde)
Blauw/wit

De penpositie van de ISO-connector is afhankelijk van het wagensype. Verbind

en wanneer pen 5 een antennestuurtype is. In een ander wagentype mag u en ndit verbinden.

Blauw/wit

Verbinden met de systeembedieningsaansluiting van de eindversterker (max. 300 mA 12 V gelijktroom).

Blauw/wit

Verbinden met het relaiscontact voor de automatische antenne (max. 300 mA 12 V geliflstrom).

12 Geel/zwart (niet beschikbaar voor DEH-1700UBA)

Als u utrusting gebrukt met een stilschakelfunctie, verbind u deze draad met de stiltschakeldraad, verbind op u utrusting. Als er geen stilschakelfunctie is, mag de stilschakeldraad Niet worden aangesloten.

Luidsprekerdrader Wit: links voor

Wit/zwart: links voor

Grijs:rechtsvoor

Grijs/zwart: rechts voor Groen: links acheter of subwoofer Groen/zwart: links acheter of subwoofer

Violet: rechts acheer of subwoofer

Violet/zwart:rechtsgichterof subwoofo

ISO-connector

In sommige wagens is de ISO-connector in twee gesplitst. In dit dient u verbinding te maken met be connectoren.

OPMERKINGEN

Wijzig het beginmenu van dit toestel. Zie [SP-P/O MODE] (pageina 5).De subwooferuitgang van dit toestel is mono.
- Wannee u een subwoofer van 70 W (2 Ω) gebrukt,Client u de subwoofer te verbinden met de violette en violet/ Zwarte draden van dit toestel. Sluit niets aan op de groene en groen/zwarte draden.

Eindversterker (afzonderlijk verkocht)

Voer deze verbindungen uit wannere u de optionele versterkener gebrukt.

1 Systemeafstandsbediening
1 Verbinden met blauw/witte
Eindversterker (afzonderlijk verkocht)
念 Verbinden met RCA-kabels (afzonderlijk verkocht)
4 Naar性和subwooferutgang
Achterluidspreker of subwoofer

Installatie

Belangrijk

• Controller alle verbindungen en systemen voor de definitive installment.

• Gebruk geen ongeoorloofde onderdelen,want dit kan tot storingen leiden.

• Raadpleeg uw verdeler als u voor de installment gaten要去 boren of andere wijzigingen aan de wagen要去 aanbrengen.

• Installeer het toestel Niet op de volgende plaaten:

• waar het de goede werkig van de wagen kan storen.

• waar passagiers geweistst künnen geraken bij brusk akfremmen.

• De halfgeleiderlaser raakt beschadigd als hij te warm wordt. Installeer dit toestel op een veilige afstand van hete plaatsen, zoals de uitgang van de verwarming.
  Optimale prestaties zich verzekerd wanneer het toestel in een hoek van minder dan 60^ worden geinstalleel.
  Tijdens de installatione guest u voor een goede warmteafvoer bij het gebruik van het toestel te zorgen. Voorie daartoe voldoende vrij ruimtechter acheer het achterpaneel en wikkel alle losse kabels op, zoat ze de ventilatieopeningen niet blokkenen.

Voorzie vlodoende ruimte

DIN-voor-of-achterchassis

Dit toestel kan degelijk worden geinstalleerd in een voorchassis of achterchassis. Gebruik in de handel verkrijgbare onderdelen voor de installmentie.

DIN-voorchassis

1 Steek de installmentekoker in het dashboard.

Voor installment in ondiepe ruimtes gebruikt u de meegeleverde installatiekoker. Als er voldoende ruimte is, gebruikt u de installmentiekoker die bij de wagen werden geleverd.

2 Zet de Installatiekoker vast door metalen lippen 90^ te plooien met een schroevendraier.

① Dashboard
Installiekoker
- Controller of het toestel degelijk geinstalleerd is. Een onstabiele installmentatie kan leiden tot verspringen of andere storingen.

DIN-achterchassls

1 Bepaal de positie waar de gaten in de beugel en de zichtant van het toestel overeenkomen.

2 Draai aan elke kant twee schroeven vast.

① Tappende schroef (5 mm × 8 mm)
Montagebeugel
③ Dashboard of console

Het toestel verwijderen

1 Verwijder het sierkader.

① Sierkader
② Gekepte lip
- Door het voorpaneel los te make, kunt u gemakkelijk bij het sierkader komen.
- Wonneer het sierkader worden terugbezet,要去 de Kant met de gekepte lip omlaag wijzen.

2 Steek de meegeleverde ulttrekspieien in.beige zijden van het toestel tot ze op hun plaats klikken.
3 Trek het toestel uit het dashboard.

Aanvullende informatatie

Problemen verhelpen Foutmeldingen

Het display keert automatisch terug maar het gewone display.

U hebt gedurende onceveer 30
seconden geen handeling uitgevoerd. Voer een handeling uit.

Het bereik voor weergave herhalen worden onverwacht gewijzigd.

Afhankelijk van het bereik voor weergave herhalen kan het geselecteerde bereik gewizigd worden wonneer u een andere map of een ander fragment seleteert of vooruit of achteruit spoelt. Selecteer het gewenste bereik voor weergave herhalen opnieuw.

Een onderliggende map worden nicht afgespeeld.

Onderliggende mappen worden nicht aufgespeeld wanneer [FLD] (map herhaln) is geselecteerd. Selecteer een andererebereik voor weergave herhaln.

Het geluid is onderbroken.

U gebrukt een apparataa, zaals een mobiele telefon, die hoorbare storingen veroorzaakt.
- Plaatse elektrische apparaten die de storing künnen veroorzaken, verde weg van het toestel.

Algemeen

AMP ERROR

Dit toestel werkkt nicht of er is een probleme mer de luidsprekeraansluiting.

Het beveiligingscircuit is geactiveer.
- Controller de luidsprekeraansluiting.
-Draai de contactschakelaar maar OFF en waar maar ON. Als het bericht nog wordt weergegeven, neemt u contact op met uw leverancier of een erkend Pioneer Servicecentrum.

NO XXXX (bijvoorbeeld NO TITLE)

Er is geen ingebeerde tekstinformatie. Schakel het display om of speel een ander fragment/bestand af.

Cd-speler

ERROR-07,11,12,17,30

De disc is vuil.
- Reinig de disc. De disc is bekrast.
- Paats een andere disc.

→Elektrisch of mechanisch probleem.
Zet de contactschakelaar UIT en weeer AAN, of schakel maar een andere signaalbron en dan terug maar de cd-speler.

ERROR-15

-De geplaatste disc bevat geen gegevens.
-Plaats een andere disc.

ERROR-23

Het cd-formaat worden nicht ondersteund.
- Plaats een andere disc.

FORMATREAD

Soms is er een vertraging tussen het begin van de weergave en wanneer u het geluid begint te horen. -Wacht tot het bericht verdwijnt en u het geluid hoort.

NO AUDIO

-De geplaatste disc bevat geen aftspelbare bestanden.
-Plaats een andere disc.

SKIPPED

-De geplaatste disc bevat door DRM beveiligde bestanden. Beveiligde bestanden worden overgeslagen.

PROTECT

Alle bestanden op de geplaatste disc zijn beveiligmet DRM. -Plaatens andere disc.

USB-apparaat

FORMATREAD

Soms is er een vertraging tussen het begin van de weergave en wanner u het geluid begint te horen.
Wacht tot het bericht verdwijnt en u het geluid hoor.

NO AUDIO

Er zich geen songs.
- Zet de audiobestanden overaar het USB-apparaat en kaak verbinding. De inhoud van het USB-apparaat is beveiligd.
- Raadpleeg de instructies bij het USB-apparaat om de beveiliginguit te schaken.

SKIPPED

Het aangesloten USB-apparaat bevatanderen die met DRM zich beveiligd. Beveiligde bestanden worden overgeslagen.

PROTECT

Alle bestanden op het aangesloten USB-apparaat�n beveeilig met DRM. Gebruik een ander USB-apparaat.

N/A USB

Het aangesloten USB-apparaat worden nicht ondersteund door dit toestel. -Gebruik een apparaat dat compatibel is met USB.

CHECK USB

Er is kortsluiting opgetreden in de USB-stekker of de USB-kabel.
- Controller de USB-stekker en de USB-kabel Niet ergens ingeklemd of beschadigd+zijn.

→Het aangesloten USB-apparaat verbruikt meer stroom dan de maximaal toelaaatbare waarde.
- Ontkoppel het USB-apparaat en gebruik het Nieteer. Zet de contactschakelaar op UIT en daarna op ACC of AAN. Sluit allen compatibile USB-apparaten aan.

ERROR-19

• Communicatiefout.
• Probeer een van de volgende mogelijkheden en keer dan terug maar de USB-bron.
• Zet de contactschakelaar UIT en waar AAN.
• Ontkoppel het USB-apparaat.
• Schakel over�n een andere signaalbron.

ERROR-23

Het USB-apparaat was nieth good geformatteed.

• Formatteer het USB-apparaat met FAT12, FAT16 of FAT32.

STOP

→De huidige lijst bevat geen songs. Selecteer een lijst die wel songs bevat.

Aanwijzingen voor het gebruik

Discs en de player

• Gebruikuitsluitend discs die voorzijen van een van onderstandte twe logo's.

• Gebruik discs van 12 cm.
• Gebruik uitsluitend normale, ronde discs.
• De volgende typen discs können nicht op dit toestel worden afgespeeld:

-DualDiscs

-Discs van 8 cm. Als u deleze discs met een adapter probeert af te spelen, kan het toestel defect raken.
-Discs in een ongewone vorm
-Andere discs dan cd's
-Beschadigde discs, inclusief schijven die...,
zijn gebarsten, gebogen of waarvan stukjes zich afgebroken
-Cd-r/rw-discs die nicht zich gefinaliseerd
- Schrift Niet op het oppervliak van de discs en begruift geen chemicalien.
- Om een cd te reinigen, veegt u de disc af met een zachte doeck, waar bij u van buiten maar binnen gaat.
- Condens kan de goede werkig van de spelierijdelijk negatief beinvloeden. Laat de spelier in een warmere ompeving ongeveer een uur op temperatuurkommen.Veeg voctige discs met een zachtde doek schoon.

• Bij gebruik van discs met een bedrukkbaar labelloppervlak moet u de instructies en waarschuwingen van de discs controeren. Afhankelijk van de disc kan laden de uitwerpen Niet mogelijk zich. Het gebruik van zulke discs kan dit toestel beschadigen.
• Plak geen in de handel verkrijgbare lipels of andere materiai en op de discs.

-De discs künnen verrormen waardoor ze onafspeelbaar künnen worden.
-De labels kuren loslatenijdens het afspelen en de disc blokkeren bij het uitwerpen en het toestel beschaden.

USB-opslagapparaat

• Het makeen van verbindingen via een USB-hub wordeniet notwithstanding.
• Maak het USB-apparaat stevig vast voordat u gaat rijden. Zorg dat het USB-apparaat Niet op de vloer valt omdat het dan onder het rem- of gaspediaal terecht kan komen.
• Afhankelijk van het USB-apparaat kan den de volgende problemen voorkomen.
• De bediening kan verschillend zich.
  -Het opslagapparaat wordt nicht herkend.
  -Bestanden worden nicht correct aufgespeed.
• Het apparaat kan hoorbare interferente i
  veroorzaken wonneer u maar de radio
  luistert.

Compatibilitet met gecomprimeerde audio

Alleen de eerste 32 tekens van de bestandsnaam (inclusief de extensie) of mapnaam worden weergegeven.
- Een juiste werkung van dit toestel is afhankelijk van de toepassing waarmee de WMA-bestanden bijGPCeoder.

• Er kan een beetje vertraging optreden bij het beginnen met afspelen van audiobestanden met beeldgeveens of audiobestanden op een USB-apparaat met een uitgebride mappenstructuur.
• Russische tekst kan alleen op dit toestel worden weergegeven als die meteen van de volgende tekensets is gecodeerd: -Unicode (UTF-8, UTF-16)
  -Andere tekensets dan Unicode die in een Windows-omgeving worden gebruikt en op Russische zich ingesteld bij de taalinstelleningen

A LETOP

• Pioneer garandeert geen compatibiliteit met alle USB-opsglągapparaten en kan nicht verantwoordelijk worden gesteld voor eventuele geveGsverlies op multimediapepers, smartphones of andere apparatenijdens het gebruik van dit product.
• Laat discs en USB-opslagapparaten niet darüber opplaatsen waar de temperatuur hoog kan oplopen.

WMA-bestanden

Bestandsextensie.wrma
Bitsnelheid 48 kbps tot	320 kbps (CBR), 48 kbps tot 384 kbps (VBR)
Bemonsteringsfrequente	32 kHz, 44,1 kHz, 48 kHz
Windows Media™ Audio Professional, Lossless, Voice/DRM Stream/Stream met video	Niet compatibel

MP3-bestanden

Bestandsextensie.mp3
Bitsnelheid 8 kbps tot 3	20 kbps (CBRI), VBR

Bemonsteringsfrequente	8 kHz tot 48 kHz(32 kHz, 44,1 kHz,48 kHz voor de beste kwaliteit)
Compatible ID3-tag-versie	1.0, 1.1, 2.2, 2.3, 2.4(ID3-tag versie 2.x krijgt prioriteit boven versie 1.x.)
M3u-afspeelijst Niet ccmpatibel
MP3i (MP3 interactive), mp3 PRO	Niet compatibel

WAV-bestanden

• FLAC-bestandsindelingen können nicht worden gebrukt via MTP.
• FLAC-bestanden können affhankelijk van de codeerinrichting möglichn Niet worden weerdegeven.

Bestandsextensie	.flac
Bemonsteringsfrequente	8/11,025/12/16/22,05/24/32/44,1/48 kHz
Kwantiatsatiebitsnelheid	16 bits
Kanaalmodus 1/2 kanalen

Disc

• Ongeacht de tijsdruur:tussen de songs op de originele opname worden bij het afspelen van gecomprimeerde audiodiscs een korte pauze:tussen de songs ingelast.

Hiēarchie afspeelbare mappen	Tot acheit niveaux (voor praktisch gebruik kurz u beter nicht meer dan twee niveaux gebruiken)
Afspeelbare mappen M	Maximaal 99
Afspeelbare bestanden	Maximaal 999
Bestandsysteme ISO 96	60 Level 1 en 2, Romeo, Joliet
Afspelen van multisessie-discs	Compatibel
Gevevensoverdracht pakket schrijven	Niet compatibel

USB-apparaat

• Er kan een beetje vertraging optreden bij het beginnen met afspelen van audiobestanden op een USB-opslagapparaat met een uitgebreide mappenstructuur.

Hierarchie afspeelbare mappen	Tot acheit niveaus (voor praktisch gebruik kurz u better Niet meer dan twee niveaus gebruiken)
Afspeelbare mappen Maximal 500
Afspeelbare bestanden	Maximaal 15 000
Afspelen van autoursrechtelijk beschemde bestanden	Niet compatibel
Gepartitioneerd USB-apparaat	Alleen de eerste partitek kan worden afgespeeld.

Volgorde van audiobestanden

De gebruiker kan met dit toestel geen
mapnummers toewijzen of de
afspeelvolgorde wijzigen. De volgorde van de audiobestanden is afhankelijk van het aangesloten apparaat.
Merk op dat verborgen bestanden op een USB-apparaat Niet hunnen worden weergegeven.

Voorbeeld van een boomstructuur

Lijst van Russische tekens

D: C	D: C	D: C
A:A	B:B	B:B
F:F	J:D	E:E,E
Z:X	J:3	H:N,Y
K:K	A:N	H:M
H:H	Q:O	N:N
P:P	C:C	T:T
Y:Y	Φ:Φ	X:X
U:U	Y:Y	U:U, U
' : b	H:bl	b:b
J:J	H:IO	J:J

D:Display C:Teken

Copyright en handelsmerken

WMA

Windows Media is een gedeponeerd
handelsmerk of een handelsmerk van
Microsoft Corporation in de Vereenigde
Staten en/of in andere landen.
Dit product bevat technologie die het
eigendom is van Microsoft Corporation en
die niedegetrukt of gedistribuerdag
morgen zonder tostemming van
Microsoft Licensing, Inc.

FLAC

Verspreding en gebruik in bron-en binaire
vorm, met of zonder wijziging, is
toegestaan mits aan de volgende
vooraarden is voldaan:

-Elke verspreding van broncode要去 de hierboven vermelde autoursrechtelijk meedeling omvatten, alsook deze lijst met voorwaarden en de volgende disclaimer.

-Verspredingen in binaire vom要去
de hierboven vermdelae
auteursrechtelijke mededeling, alsook
deze lijst met voorwaarden en de
volgende disclaimer opnemen in de
documentatie en/of andere materiailen
die bij de vspreddingwerden geleverd
-De naam van Xiph.org Foundation noch
de naam van zich bijdragers moot
worden gebrukt om producten die van
deze software afgeleid zich, te
onderschrijven of te promoten zonder
specifieke, Voorafgaande en schriftelijk
toestemming.

DEZE SOFTWARE WORD DOOR DE
HOUDDERS VAN HET AUTEURSrecht EN
DOOR DE BUDRAGERS “ZONDER MEER”
GELEVERD, EN ER WORDT GEEN ENKELE
UTIDRUKKELUKE OF IMPLICITE GARANTEE
VERLEEND, INCLUSIEF MAAR NIET BEPERKKT
TOT IMPLICITE GARANTEES VAN
VERKOOPBAARHEID EN GESCHIKTHEID
VOOR EEEN BEPAALD DOEL. IN GEEN GEVAL
KUNNEN DE STICTING OF HAAR
BUDRAGERS AANSPRAKELUK WORDEN
GESTELD VOOR DIRECTE, INDIRECTE,
INCIDENTELE, SPECIALE, EXEMPLARISCHE
OF GEVOLGSCHADE (INCLUSIEF MAAR
NIET BEPERKTTOT AANKOOV SAN
VERVANGGOEDEREN OF -DIENSTEN;
VERLIES VAN GEBRIUK, GEGEVENS OF
WINST; OF BEDRUIFSONDERBREKING)
ONGEACHT DE MANIER WAAROP DEZE
WERD VEROORZAAKT EN ONGEACHT ELKE
AANSPRAKELUKHEIDSTHEORET, ZOWEL IN
CONTRACT, STRIKTE AANSPRAKELUKHEID
OF TORT (INCLUSIEF VERWAARLOZING OF

ANDERSZINS) OP ENIGERLEI WJZE
RESULTEREND UIT HET GEBRUIK VAN DEZE
SOFTWARE, ZELFS INDIAN DE
MOGELUKHEID VAN DEZE SCHADE WERD
GEMELD.
Android™
Android is een handelsmerk van Google Inc.

Technische gegevens

Algemeen

Spanningsbron: 14,4V gelijkstroom (10,8V

tot 15,1 V toelaatbaar)

Aardingsystem: negatif

Maximaal stroomverbruik: 10,0 A

Maximaal uitgangsvermogen:

50

70W× 1 / 2 (voorde subwoofer)

Doorlopend uitgangsvermogen:

22W×4(50Hztot15000Hz,5%

THD, 4-Ω-blasting, beide kanalen)

Belastingsimpedantie: 4 Ω (4 Ω tot 8 Ω

toegestaan)

Preout maximaal uitgangsiveau: 2,0 V

Contouren loudness: +10 dB (100 Hz),

+6,5 dB (10 kHz) (volume: -30 dB)

Equalizer (grafische equalizer met 5

banden):

Frequentie: 80 Hz/250 Hz/800 Hz/

2.5kHz/8kHz

Bereik equalizer: ±12 dB (in stappen)

van 2 dB)

Subwoofer (mono):

Frequentie: 50 Hz/63 Hz/80 Hz/

100Hz/125Hz/160Hz/200Hz

Bruikbare discs: Compact Discs

Signaal-ruisverhouding: 94 dB (1 kHz)

(IEC-A-netwerk)

Aantalkanalen:2(stereo)

ADPCM (niet-gecomprimeer)

USB

USB-standardardspecificatie: USB 2.0

volledige snelheid

Maximaal stroomverbruik: 1 A

USB-klasse: MSC (Mass Storage Class)

Bestandsystem:FAT12,FAT16,FAT32

MP3-decoderingsformaat: MPEG-1 & 2

Audio Layer 3

WMA-decoderingsformaat:Versie7,7.1,8

9,10,11,12 (2-kanaalsaudio)

WAV-signaalformulaat: Lineaire PCM & MS

ADPCM (niet-gecomprimeerd)

FM-tuner

Frequentiebereik:87,5 MHz tot 108,0 MHz

Bruikbare gevoeligheid: 11 dBf (1,0 V/

75Ω, mono, S/R: 30 dB)

Signaal-ruisverhouding:72 dB

(IEC-A-network)

MW-tuner

Frequeniebereik: 531 kHz tot 1602 kHz

Bruikbare gevoeligheid: 25 V (S/R: 20 dB)

Signaal-ruisverhouding: 62 dB

(IEC-A-network)

LW-tuner

Frequeniebereik: 153 kHz tot 281 kHz

Bruikbare gevoeligheid: 28 V (S/R: 20 dB)

Signaal-ruisverhding:62 dB

(IEC-A-network)

OPMERKING

zonder voorafgaande kennisgeving

worden gewijzig.

Copepkannne
