DEH1700UBA - Autoradio PIONEER - Kostenlose Bedienungsanleitung

Produkttyp	Autoradio
Marke	Pioneer
Modell	DEH-1700UBA
Stromversorgung	14,4 V DC (10,8 V bis 15,1 V zulässig), negative Masse
Maximaler Stromverbrauch	10,0 A
Maximale Ausgangsleistung	50 W × 4 (Hauptkanäle) + 70 W × 1/2 (Subwoofer)
Dauerausgangsleistung	22 W × 4 (50 Hz – 15 000 Hz, 4 Ω, Klirrfaktor 5 %)
Lastimpedanz	4 Ω (zulässig 4 Ω bis 8 Ω)
Max. Vorverstärker-Ausgangspegel	2,0 V
Hauptfunktionen	Radio FM/MW/LW, CD-Player, USB-Anschluss, AUX-Eingang, Unterstützung für MP3/WMA/WAV/FLAC, 5-Band-Equalizer, Sound-Retriever
Radio FM	Bereich 87,5 – 108,0 MHz, Empfindlichkeit 11 dBf, RDS
Radio MW	Bereich 531 – 1602 kHz, Empfindlichkeit 25 μV
Radio LW	Bereich 153 – 281 kHz, Empfindlichkeit 28 μV
CD-Player	CD Audio, Signal-Rausch-Verhältnis 94 dB
USB-Anschluss	USB 2.0 High Speed, max. Strom 1 A, MSC-Kompatibilität, FAT12/16/32
Unterstützte Audioformate (USB/CD)	MP3, WMA, WAV (LPCM/MS ADPCM), FLAC
Pflege und Reinigung	Reinigen Sie CDs mit einem weichen Tuch von der Mitte nach außen; vermeiden Sie Feuchtigkeit und hohe Temperaturen; nehmen Sie das Frontpanel bei längerer Nichtbenutzung ab
Sicherheit	Laserprodukt der Klasse 1 (IEC 60825-1:2007); vor der Installation die Batterie abklemmen; Sicherung mit angegebenem Wert verwenden; Lüftungsöffnungen nicht blockieren
Ersatzteile und Reparatur	Für Reparaturen wenden Sie sich an ein autorisiertes Pioneer-Servicecenter; abnehmbares Frontpanel zur Diebstahlsicherung
Allgemeine Informationen	Bedienungsanleitung auf Französisch verfügbar; Registrierung unter www.pioneer.fr möglich; Nutzung des Pioneer CarStereo-Pass nur in Deutschland

Häufig gestellte Fragen - DEH1700UBA PIONEER

Wie schalte ich das Autoradio ein und aus?

Zum Einschalten drücken Sie SRC/OFF. Zum Ausschalten halten Sie SRC/OFF gedrückt, bis es ausgeht.

Wie stelle ich die Uhr ein?

Wählen Sie im Hauptmenü SYSTEM und dann CLOCK SET. Drehen Sie das M.C.-Rad, um Stunden und Minuten einzustellen, und drücken Sie zur Bestätigung.

Wie speichere ich einen Radiosender?

Stellen Sie den gewünschten Sender ein, halten Sie dann eine Zifferntaste (1 bis 6) gedrückt, bis das Blinken aufhört. Der Sender ist gespeichert.

Warum gibt es keinen Ton?

Überprüfen Sie, ob die Lautstärke nicht auf Null steht und die Quelle nicht pausiert ist. Wenn die Meldung AMP ERROR angezeigt wird, ist der Schutzschaltkreis aktiviert: Überprüfen Sie die Lautsprecheranschlüsse.

Wie kann ich Musik von einem USB-Stick abspielen?

Schließen Sie den USB-Stick nach dem Öffnen der Abdeckung an den USB-Anschluss an. Drücken Sie SRC/OFF, um die USB-Quelle auszuwählen. Verwenden Sie die Tasten 1/2/3/4/5/6 zur Navigation.

Was tun, wenn die Disc nicht gelesen wird?

Überprüfen Sie, ob die Disc zerkratzt oder verschmutzt ist. Reinigen Sie sie mit einem weichen Tuch. Wenn die Meldung ERROR-07 oder ERROR-11 erscheint, versuchen Sie eine andere Disc.

Wie stelle ich den Equalizer ein?

Wählen Sie in den AUDIO-Einstellungen EQ SETTING. Wählen Sie eine Voreinstellung (SUPER BASS, POWERFUL usw.) oder passen Sie die Bänder (80 Hz bis 8 kHz) mit einem Pegel von +6 bis -6 an.

Wie entferne ich das Frontpanel?

Schalten Sie das Gerät aus, trennen Sie alle Kabel. Ziehen Sie das Frontpanel vorsichtig zu sich hin. Bewahren Sie es in einer Schutzhülle geschützt vor Sonneneinstrahlung auf.

Wie schließe ich einen externen Verstärker an?

Verbinden Sie das blau/weiße Kabel des Autoradios mit der Fernbedienungsklemme des Verstärkers. Verwenden Sie die RCA-Ausgänge (separat erhältlich) für den Audioeingang des Verstärkers.

Was bedeutet die Meldung 'PROTECT'?

Alle Audiodateien auf dem Medium (CD oder USB) sind durch DRM geschützt und können nicht abgespielt werden. Verwenden Sie eine andere Disc oder einen anderen USB-Stick mit ungeschützten Dateien.

BEDIENUNGSANLEITUNG DEH1700UBA PIONEER

Bevor Sie beginnen 3

Erste Schritte. 4

Radio. 6

CD/USB/AUX. 7

Einstellungen 8

FUNCTION-Einstellungen 8

AUDIO-Einstellungen 9

SYSTEM-Einstellungen 9

ILLUMINATION-Einstellungen 10

Anschlasse/Einbau 11

Zusätzliche Informationen 14

Uber dieses Handbuch:

• In den folgenden Anweisungen werden ein USB-Stick oder USB-Audioplayer als „USB-Gerät" bezeichnet.

Bevor Sie beginnen

Vilen Dank für den Kauf dleses PIONEER-Produkts

Um eine ordnungsgemäß Verwendung scherzustellen, lessen Sie sich此种 das Handbuch durch, vor Sie dieser Produkte Produkt verwenden. Besonders wicht ist, dass Sie die Hinweise WARNING und

VORSICHT in thisem Handbuch lesen.itte bewahren Sie das Handbuch an einem sicheren und gut zuganglichen Ort auf, um später darin nachschlagen zu können.

Mischen Sie这点es Produkt, wenn Sie es entsorgen sollen, nicht mit gewöhnlichen

Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den Mitgliedstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte Kostenfrei bei speziell darauf eingerichteten Sammelstellen abgeben oder zu einem Fachhandler zurückbringen (sofern sie ein vergleichbares neuen Produkt kaufen).

In den Ländern, die hier nicht aufgeführst sind, wenden Sie sich hinsichtlich der zu beachtenden Entsorgungsweiseitte an die zuständige Gemeindeverwaltung.

Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der erforderlichen Verarbeitung,

Rückgewinnung und Wiederverwertung zugeführ wird, und verhinder damit potenziell negative Auswirkungen auf die Umwelt sowie Gesundheitsschäden.

Wichtig

Bitte tragen Si die folgenden Informationen in das dazu vorgesehene Formin der "Schnellstartanleitung" ein.

14- stellige Seriennummer (an der Unterseite des Gerats angegeben)

Kaufdatum (Datum der Quittung)

Stempel des Handlers

Dlese Informationen dlennen als Elgentumsnachwels.

Im Fall eines Diebstahls teilen Sie der Polizei die 14-stellige Seriennummer und das Kaufdatum des Gerats mit.

Bewahren Sie die Schnellstartanleitung an einem sicheren Ort auf.

ACHTUNG

• Versuchen Sie nicht,这点es Produkt selbst zu montieren oder zu warten. Werden Montageoder Wartungsarbeiten des Produkts von Personen ohne Ausbildung und Erfahrung hinsichtlich elektronischer Geräte und Fahrzeugzubehör vorgenommen, kann this gefährlich sein und möglicherweise zu elektrischen Schlagen, Verletzungen oder anderen Gefahren führen.

Bedienen Si das Gerat niemals während der Fahrt. Fahren Si an den Straßenrand und parken Si ihr Fahrzeug zuerst an einem sicheren Ort,efore Si die Bedienelemente des Gerats bediemon.

VORSICHT

• Lassen Sie diese Gerät nicht in Kontakt mit Feuchigkeit und/oder Flüssigkeitenkommen. Dies konnte zu einem elektrischen Schlag führen. Außerdem kein es bei Kontakt mit Flüssigkeiten zu Beschäftigungen des Geräts, Rauchentwicklung und Überhütungkommen.
• Wahlen Sie stets a Lautstärke, bei der Sie Umgebungsgeräusche noch deutlich wahnehmen können.

VORSICHT

Bei dieser Geräte handelt es sich um ein Laserprodukt der Klasse 1, das entsprechend dem Standard Sicherheit für Laserprodukte IEC 60825-1:2007 klassifiziert ist.

LASER KLASSE 1

Im Problemfall

Sollte die Geser均已 notungsmgemf kfunzionlern, dann wenden Sie an ihren Handlcr oder an die nachstgelegene PIONEER-Kundendienstelle.

Erste Schritte

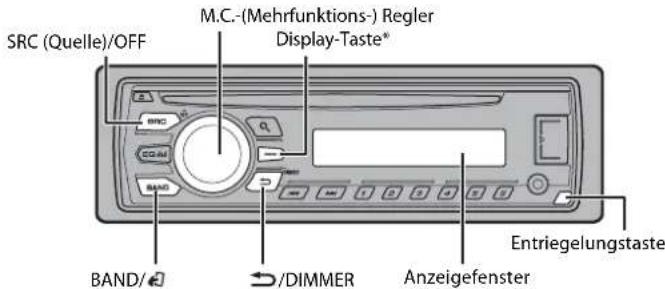

Grundlagen der Bedienung

DEH-1700UB/1700UBG/1700UBA/1700UBB

*These Taste wird im Handbuch als DISP bezeichnet.

Häufig verwendete Bedienvorgänge
Welche Tasten verfügbar sind, unterscheidet sich je nach Gerät.

Zweck Bedienung
Gerät einschalten*	Drücken Sie SRC/OFF, um das Gerät einschalten.Halten Sie SRC/OFF gedrückt, um das Gerät auszuschalten.
Lautstärke einstehen Drehen Sie den M.C.-Regler.
Quelle auswahlen Drücken Sie mehrmals SRC/OFF.
Anzeigeinformationen umschaften	Drücken Sie mehrmals DISP.
Zur vorhergehenden Anzeige/Liste zusückkehren	Drücken Sie DIMMER.
Vom Menu zur normalen Anzeige zusückkehren	Drücken Sie BAND/ €.

• Wenn das bauloweite Kabel这点es Gerats an der Steuerklemme des Automatikantenreals des Fahrzeugs angeschlossen ist, fahr die Fahrzeugantenne aus, wenn die Quelle这点es Gerats eingeschaltet wird. Um die Anteinte einzuziehen, schalten Sie die Quelle aus.

Anzeige im Display

Anzeige Beschreibung
Erscheint, wenn eine untere Ebene des Menüs oder Ordners existiert.
P	Erscheint, wenn die Taste gedrück wird.
LOC Erscheint, wenn der Lokalsender-Suchlauf eingeschaltet ist (Seite 8).
TP	Erscheint, wenn ein Verkehrs Funkprogramm empfangen wird.
TA	Erscheint, wenn Verkehrs durchsagen empfangen werden (Seite 8).
S.Rrty	Erscheint, wenn die Sound Retriever-Funktion eingeschaltet ist (Seite 9).
Xx	Erscheint, wenn die Zufallswiedergabe eingeschaltet ist.
Yy	Erscheint, wenn die Wiedergabewiederholung eingeschaltet ist.

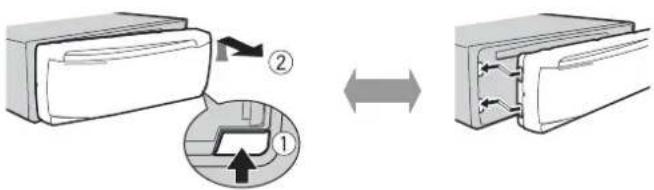

Abnehmer des Bedienfelds

Nehmen Sie das Bedienfeld ab, um einen Diebstahl zu verhindern. Ziehen Sie am Bedienfeld befestigte Kabel und Geräte ab und schalten Sie das Gerät aus, bevör sie das Bedienfeld abnehmer.

Abnehmen

Wichtig

• Setzen Sie das Bedienfeld keinigen starken Erschüttterungen aus.
• Halten Sie das Bedienfeld von direktem Sonnenlicht und hohen Temperaturen fern.
  Bewahren Sie das abgenommene Bedlenfeld Immer In einer Schutzhülle oder Tasche auf.

Einrichtungsmenu

Wenn Sie nach dem Einbau die Zündung einschalten, erscheint [SET UP:YES] im Display.

1 Drucken Sie den M.C.-Regler.
Das Einrichtungsmenu verschwindet, wenn 30 Sekunden lang kein Bedienvorgang ausgeführ wird. Wenn Sie die Einrichtung im Moment nicht durchführten möchten, drehen Sie den M.C.-Regler, um [NO] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten.
2 Drehen Sie den M.C.-Regler, um die Optionen auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten.
Um mit der nachsten Menüoption fortzufahren, müssen Sie ihre Auswahl bestätigten.

Menupunkt Beschreibung
CLOCK SET Einstellung der Uhr.

LANGUAGE Auswah [ENG] (Englisch), [PYC] (Russisch), [TUR] (Türkisch)

der Sprache, in der die Textinformationen komprimierter Audiodateien angezeigt werden sollen.

FM STEP Auswahl der FM-Schrittweite: 100 kHz oder 50 kHz.
[100], [50]

3[QUT:YES] erscheint, wenn samsliche Einstellungen vorgenommen wurden.
Um zum ersten Eintrag des Einrichtungsmenüz zurückzukehren, drehen Sie den M.C.-Regler, um [QUIT:NO] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten.
4 Drücken Sie den M.C.-Regler, um die Einstellungen zu bestätigten.

HINWEISE

• Sie können die Menueingstellung durch Drucken von SRC/OFF abbrechen.
• Diese Einstellungen können jederzeit über die SYSTEM- (Seite 9) und INITIAL-Einstellungen (Seite 5) vorgenommen werden.

Abbrechen der Demoanzeige (DEMO OFF)

1 Drehen Sie den M.C.-Regler, um das Hauptmenu anzuzeigen.

2 Drehen Sie den M.C.-Regler, um [SYSTEM] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigen.
3 Drehen Sie den M.C.-Regler, um [DEMO OFF] auszuwahlen, und drücken Sie ihren dann, um den Vorgang zu bestätigten.
4 Drehen Sie den M.C.-Regler, um [YES] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigen.

INITIAL-Einstellungen

1 Halten Sie SRC/OFF gedrückt, bis sich das Gerä ausschaltet.
2 Halten Sie SRC/OFF gedrückt, um das Hauptmenu anzuzeigen.
3 Drehen Sie den M.C.-Regler, um [INITIAL] auszuwahlen, und drücken Sie him dann, um den Vorgang zu bestätigten.
4 Drehen Sie den M.C.-Regler, um eine Option auszuwahlen, und drücken Sie ihm dann, um den Vorgang zu bestätigten.

HINWEIS

Welche Optionen verfügbar sind, unterscheidet sich je nach Gerät.

Menüpunkt Beschreibung

FM STEP Auswahl der F [100], [50]	M-Schnittweite: 100 kHz oder 50 kHz.
SP-P/O MODE Wahlen [REAR/SUB.W]	Sie diese Option, wenn an den Ausgangsdrähen für die Hecklaustspecher ein Breitbandlautsprecher und am Cinch-Ausgang ein Subwoofer angeschlossen ist.
[SUB.W/SUB.W] Wahlen	Sie diese Option, wenn an den Ausgangsdrähen für die Hecklaustspecher ein passiver Subwoofer direkt angeschlossen und am Cinch-Ausgang ein Subwoofer angeschlossen ist.
[REAR/REAR] Wahlen	Sie diese Option, wenn an den Ausgangsdrähen für die Hecklaustspecher Breitbandlautsprecher angeschlossen sind. Wenn an den Ausgangsdrähen für die Hecklaustspecher ein Breitbandlautsprecher angeschlossen ist und der Cinch-Ausgang nicht verwendet wird, konnen Sie entweder [REAR/SUB.W] oder [REAR/REAR] aushalten.
SYSTEM RESET Wahlen [YES], [CANCEL]	Sie [YES], um die Geräteinstellungen zu initialisieren. Das Gerät wird automatisch neu gestartet. (Einige der Einstellungen können auch nach dem Zurücksetzen des Geräts erhalten bleiben.)

Radio

Die Empfangsfrequencyn deses Gerats sind fur die Nutzung in Westeuropa, Asien, dem Nahlen Osten, Afrika und Ozeanien vorgesehen. Eine Nutzung in anderen Regionen kann zu schlechter Empfang führen. Die RDS-Funktion (Radio Data System: Datenfunksystem) Funktioniert nur in Regionen, die RDS-Signale fur FM-Sender übertragen.

Empfangen von voreingestellungen Sendern

1 Drucken Sie SRC/OFF, um [RADIO] auszuwahlen.
2 Drucken Sie BAND/ 圆 , um das Band auszuwahlen: [FM1], [FM2], [FM3], [MW] oder [LW].
3 Drücke Sie eine Zifferntaste (1/△ bis 6/）。

TIPP

Die aufhinaen auch verwendet werden, um einen voreingestellten Sender auszubewähn, wenn [SEEK] in den FUNCTION-Einstellungen auf [PCH] eingestellt ist (Seite 9).

Speicher der besten Sender (BSM: Best Stations Memory)

Die sechs stärksten Sender werden auf den Zifferntasten (1/△ bis 6/÷) gespeichert.

1 Drücken Sie, nach dem Sie das Band ausgewählthaben, den M.C.-Regler, um das Hauptmenu anzuzeigen.
2 Drehen Sie den M.C.-Regler, um [FUNCTION] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigen.
3 Drehen Sie den M.C.-Regler, um [BSM] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigen.

Sender manuelluchen

1 Drücken Sie, nach dem Sie das Band ausgewählten haben, Jahn Bärden Sender auszuwahlen.

Halten Sie und latenten sie dann die Taste los, um nach einem verfügbaren Sender zuuchen. Der Suchlauf hält an, wenn das Gerät einen Sender empfängt. Um den Suchlauf abzubrechen, drücken Sie

HINWEIS

[SEEK] muss in den FUNCTION-Einstellungen auf [MAN] eingestellt sein (Seite 9).

Sender manuell speichern

1 Halten Sie, während Sie den zu speichernden Sender empfangen, eine der Zifferntasten (1 / bis 6 / 2) ) gedrückt, bis sie zu blinken aufhört.

Verwenden von PTY-Funktionen

Das Gerätucht anhand von PTY-Informationen (Programtyp) nach einem Sender.

1Drucken Sie während des FM-Empfangs.
2 Drehen Sie den M.C.-Regler, um einen Programmtyp auszuwahlen: [NEWS/INFO], [POPULAR], [CLASSICS] oder [OTHERS].
3 Drucken Sie den M.C.-Regler.

Das Gerät beginnnt, nach einem Sender zuuchen. Wenn ein Sender gefunden wurde, wird der Sendername angezeigt.

HINWEISE

• Um die Suche abzubrechen, drücken Sie den M.C.-Regler.
• Das Sendeprogramm einiger Sender kann von der übertragenen PTY-Klassifizierung abweichen.
• Wenn kein Son der Programmtyp überträgt, nach dem Sie suchen, wird etwa zwei Sekunden lang [NOT FOUND] angezeigt, und der Tuner keht dann zum zusprünglichen Sonder zurück.

PTY-Liste

Weitere Einzelheiten über die PTY-Liste finden Sie auf der folgenden Site: http://www.pioneer.eu/eur/products/25/121/tech/CarAudio/PTY.html

CD/USB/AUX

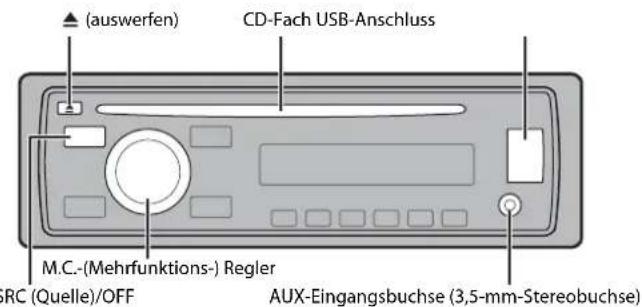

Wiedergabe

Ziehen Sie den Kopfhörer des externen Geräts ab, bevor Sie es an diesen Gerät anschließen.

CD

1 Legen Sie eine CD mit der Etikettenseite nach oben in das CD-Fach ein.

Um eine Disc auszuwerfen, stoppen Sie als Erstes die Wiedergabe, und drücken Sie dann.

USB-Gerat

1 Offnen Sie die Abdeckung des USB-Anschlusses.
2 Schlieben Sie mit einem geeigneten Kabel das USB-Gerät an.

A VORSICHT

Verwenden Sie ein optionales Pioneer-USB-Kabel (CD-USD), um das USB-Gerät anzuschliefen, da jeges direkt am Gerät angeschlossene externe Gerät aus dem Gerät herausragen wird, was gefährlich sein möglich.

Beenden Sie, bevor Sie das andere Gerät von thisem Gerät trennen, die Wiedergabe.

MTP-Verbindung

Ein Gerät mit Android-Version 4.0 oder harder kann mit Höhe des mit dem betreffenden Gerät gelfeierten Kabels über MTP an dieser Gerät angeschlossen werden. Je nach angeschlossenem Gerät und der Anzahl der Daten auf dem Gerät kann es sein, dass Audiodatients/Musiktitel nicht über MTP wiedergegeben werden können. Beachten Sie, dass die MTP-Verbindung nicht mit WAV- und FLAC-Dateiformaten kompatibel ist.

AUX

1 SchlieBen Sie den Stereo-Mini-Stecker an der AUX-Eingangsbuchse an.
2 Drucken Sie SRC/OFF, um [AUX] als Quelle auszuwahlen.

HINWEIS

Wenn in den SYSTEM-Einstellungen [AUX] auf [OFF] eingestellt ist, lässt sich [AUX] nicht als Quele auswahlen (Seite 10).

Bedienvorgänge

In den FUNCTION-Einstellungen können Sie verschiedene Anpassungen vornehmen (Seite 8).
Beachten Sie, dass die folgenden Bedienvorgänge nicht bei einem AUX-Gerät Funktionieren. Um ein AUX-Gerät zu bedieten, führen Sie die Vorgänge an dem Gerät selbst aus.

Zweck Bedienung
Ordner/Album auswähen*	Drücken Sie 1/Ä bzw. 2/Ü.
Track/Titel (Kapitel) auswähen Drücken Sie	bzw. .
Vor- oder zürückspulen Halten Sie bzw. ge/drückt.
In einer Listernach einer Datéi suchen	1 Drücken Sie Q, um die Listenaanzuzeigen. 2 Drehren Sie den M.C.-Regler, um den Name n oder die Kategorie der/des gewünschten Datéi/Ordners auszuwahlen, und drücken Sie dann den Regler, um den Vorgang zu bestätigten. 3 Drehren Sie den M.C.-Regler, um die gewünschte Datéi auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten. Die Wiedergabe startet.
Eine Listernach einer Datéi um ausgewählten Ordner/in der ausgewählten Kategorie anschen*	Drücken Sie, wenn ein Ordner/eine Kategorie ausgewählt ist, den M.C.-Regler.
Einen Musiktitel aus dem/der ausgewählten Ordner/Kategorie abspielen*	Halten Sie, wenn ein Ordner/eine Kategorie ausgewählt ist, den M.C.-Regler gedrückt.
Wiedergabewiederholung Drücken Sie 6/	3
Zufallswiedergabe Drücken Sie 5/	4
Wiedergabe pausierenFortsetzen	5/6/PAUSE
Sound Retriever	Drücken Sie 3/S.Rtrv.1): Effektiv bei niedrigenKompressionsraten2): Effektiv bei hohen Kompressionsraten
Rückkehr zum Stammordner (nur USB)*	Halten Sie BAND/gedrückt.
Wechsel zwischen komprimiertenAudiodaten und CD-DA (nur CD)	Drücken Sie BAND/4.
Wechsel des Laufwerks im USB-Gerät(Nur Geräte, die das USB-Massenspeicherklasse-Protekollunterstützen)	Drücken Sie BAND/4.

• Nur komprimierte Audiodateien

Einstellungen

Sie konnen im Hauptmenu verzischendene Einstellungen vornehmen.

1 Drehen Sie den M.C.-Regler, um das Hauptmenu anzuzeigen.
2 Drehen Sie den M.C.-Regler, um eine der nachstehenden Kategorien auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigen.

FUNCTION-Einstellungen (Seite 8)
- AUDIO-Einstellungen (Seite 9)
SYSTEM-Einstellungen (Seite 9)
- ILLUMINATION-Einstellungen (Seite 10)

3 Drehen Sie den M.C.-Regler, um die Optionen auszuwahlen, und drücken Sie hin dann, um den Vorgang zu bestätigen.

FUNCTION-Einstellungen

Die Menüpunkte können sich je nach Quelle unterschieden.

Menüpunkt Beschreibung
FM SETTING RADIO[TALK], [STANDARD], [MUSIC] Die Klangqualität auf dieSendesignalbedingungen des FM-Band-Signalsabstimmern. (Nur verfügbar, wenn das FM-Bandausgewählt ist.)
BSM RADIODie sechs stärksten Sender automatisch auf denZifferntasten (1/▲ bis 6/→) speichern.
REGIONAL RADIO[ON], [OFF]	Den Empfang auf bestimmeRegionalprogramme beschranken, wenn AF(alternative Frequenzusaue) ausgewähl ist. (Nur verfügbar, wenn das FM-Band ausgewähl ist.)
LOCAL RADIOFM: [OFF], [LV1], [LV2], [LV3], [LV4]MW/LW: [OFF], [LV1], [LV2]	Dieutsche auf Sender mit ausreichenderSignalstarke beschreiben.
TA RADIO[ON], [OFF]	Aktuelle Verkehrsinformationen empfangen, wenn verfügbar. (Nur verfügbar, wenn das FM-Band ausgewähl ist.)
AF RADIO[ON], [OFF]	Dem Gerät erlauben, auf eine andere Freuzenzumzuschalten, die den gleichen Senderüberträgt. (Nur verfügbar, wenn das FM-Bandausgewähl ist.)
NEWS RADIO[ON], [OFF]	Die momentan ausgewählte Quelle mitNachrichtenprogrammen unterbrechen. (Nur verfügbar, wenn das FM-Band ausgewähl ist.)
SEEK RADIO [MAN], [PCH] Zuweisung der - bzw. -Taste, um eine Sch###e Sender nach dem anderen zuuchen (manuelle Abstimmung), oder Auswahl eines Senders aus den voreingestellen Kanälen.
S.RTRV CD USB [1] (effektiv bei niedrigen Kompressionsraten), [2] (effektiv bei hohen Kompressionsraten), [OFF]	Die Qualität komprimierter Audiosignale verbessern und einen satten Klang wiederherstellen. (Nicht verfügbar, wenn die FLAC-Datei abgeschlossen wird.)

AUDIO-Einstellungen

Menüpunkt Beschreibung
FADER*1	Balance der Front- und Hecklautsprecher einstellen.
BALANCE	Balance der linken und rechten Laufsprecher einstellen.
EQ SETTING
[SUPER BASS], [POWERFUL], [NATURAL], [VOCAL], [CUSTOM1], [CUSTOM2], [FLAT]	Equalizer-Kurve auswahlen oder anpassen. [CUSTOM1] kann für jeder Quele separates eingestellt werden. jeder der nachstehenden Kombinationen wird jedoch automatisch auf dieSELbe Einstellung gesetzt. [CUSTOM2] ist eine für alle Quellen gemeinsam verwendete Einstellung.
Wahlen Sie ein Equalizer-Band und einen Pegel aus, um weitere Anpassungen vorzunheiten.	Equalizer-Band: [80HZ], [250HZ], [800HZ], [2.5KHZ], [8KHZ]
Equalizer-Pegel: [+6] bis [-6]	equalizer-Pegel: [+6] bis [-6]
LOUDNESS
[OFF], [LOW], [MID], [HI] Kompensieren, um bei niedriger Laufstände einen klaren Klang zu erhalten.
SUB.W*2
[NOR], [REV], [OFF] Auswahl der Subwoofer-Phase.

Menüpunkt Beschreibung
SUB.W CTRL*2*3
Grenzfruenz: [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ]	Der Subwoofer gibt nur Signale unterhalb des ausgewählten Bereichs aus.
Ausgabepegel: [-24] bis [+6]Steilheit: [-12], [-24]
BASS BOOST
[0] bis [+6] Auswahl des Bassverständkungspegels.
HPF SETTING
Grenzfruenz: [OFF], [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ]	Die Lautspeicher geben nur Signale oberhalb der Grenzfruenz des Hochpassfilters (HPF) aus.
Steilheit: [-12], [-24]

SYSTEM-Einstellungen

SLA [+4] bis [-4] Den Lautstärkepegel für alle Quellen außer FM einstehen.

*1 Nicht verfügbar, wenn [SUB.W/SUB.W] bei [SP-P/O MODE] in den INITIAL-Einstellungen ausgewähllt ist (Seite 5).

*2 Nicht verfügbar, wenn [REAR/REAR] bei [SP-P/O MODE] in den INITIAL-Einstellungen ausgewähllt ist (Seite 5).

*3 Nicht verfügbar, wenn [OFF] bei [SUB.W] ausgewählt ist.

Sie konnen auch bei ausgeschaltetem Gerät auf diese Menüz zugreifen.

Menüpunkt Beschreibung
LANGUAGE
[ENG] (Englisich), [PYC] (Russisch), [TUR] (Türkisch)	Auswahl der Sprache, in der die Textinformationen komprimierter Audiodateien angezeigt werden sollen.
CLOCK SET
	Einstellung der Uhr (Seite 5).
12H/24H
[12H], [24H] Auswahl des Zeitdarstellungsformats.
Menüpunkt Beschreibung
AUTO PI [ON], [OFF] Auch bei Verwendung eines voreingestelltten Senders nach einem anderen Sender mit demselben Programm sichen.
AUX [ON], [OFF] Wahlen Sie [ON], wenn Sie ein am Gerät angeschlossenes Zusatzgerät verwenden.
MUTE MODE (Nicht verfügbar für DEH-1700UBA) [MUTE], [20dB ATT], [10dB ATT] Ton automatisch stummschalten oder abschwächen, wenn ein Signal von einem Gerät mit Stummschaltungsfunktion empfangen wird.
PW SAVE* [ON], [OFF] Batterieverbrauch verringern. Das Einschalten der Quelle ist der einzige Vorgang, der erlaubt ist, wenn diese Funktion eingeschalten ist.
* [PW SAVE] wird abgebrochen, wenn die Fahrzeugbatterie getrendt wird, und muss nach erneutem Anschließen der Batterie wieder eingeschiedt werden. Wenn [PW SAVE] ausgeschalten ist, kann es abhängig von den Verbindungsmethoden sein, dass das Gerät weiterhin Strom von der Batterie bezieht, wenn die Zündung Ihres Fahrzeugs keine ACC-Stellung (Stromversorgung über Starterbatterie) hat.
ILLUMINATION-Einstellungen
Menüpunkt Beschreibung
DIM SETTING [SYNC CLOCK], [MANUAL] Displayhelligkeitändern.
BRIGHTNESS [1] bis [10] Displayhelligkeitändern. Welche Einstellbereiche verfügbar sind, richtig sich nach [DIM SETTING].

Anschlüsse/Einbau

Anschlüsse

W

• Wenn这点 Gerat in ein Fahrzeug eingebaut wird, das ein Zündschloss ohne ACC-Stellung (Stromversorgung über Starterbatterie) hat, und das rote Kabel nicht mit dem Anschluss verbunden wird, der die Betätigungs des Zündschlusses erkennt, kann dies zur Entladung der Batterie führen.

ACC-Stellung

Keine

Die Verwendung these Gerats in andere als den folgenden Bedingungen konnte zu einem Brand oder Funktionstörungen führen. Fahrzeuge mit 12-Volt-Batterie und negativer Erdung. -Latsprecher mit 50 W (Ausgabewert) und 4 O bis 8 O (Impedanzwert).
- Um Kurzschlüsse, Überhützung oder Fehlfunktionen zu vermeiden, achten Sie darauf, die nachstehenden Anweisungen zu befolgen.

Unterbrenchen Sie vor dem Einbau den Minuspol der Autobatterie.
Sichern Sie Kabel mit Kabelklemmen oder Klebeband. Wickeln Sie Klebeband um Kabel, die mit Metallteilen in Kontakt kommt, um die Kabel zu schätzen.
-Verlegen Sie alle Kabel mit einem Abstand zu beweglichen Teilen wie Schalthebel und Sitzschiene.
-Verlegen Sie alle Kabel mit einem Abstand zu warmen Umgebungen, z. B. der Auslassoffnung der Heitung.

• Verbinden Sie das gelbe Kabel nicht mit der Batterie, indem Sie es durch das Loch zum Motorraum führen.
• Verkleiden die Siang angeschlossene Kabelanschluss mit Isolierband.
  Kurzen Sie keine Kabel

Durchschnitten Sie niemals die Isolierung des Stromkabels dieser Gerats, um weitere Geräte mit Strom zu versorgen. Die Strombelastbarkeit des Kabels ist begrenzt.

• Verwendten Sie eine Sicherung mit dem vorgeschriebenen Sicherungswert.
  SchlieBen Sie das negative Lautsprecherkabel niemals direkt an Masse an.
• Binder Sie niemals die negativen Kabel mehrerer Lautspeicher zusammen.

Wenn these Gerat eingeschaltet ist,
werden Steuersignale durch das
blauwei Kabel gesendet. Schlieben Sie
dieses Kabel an der
Systemfermbedienung eines externen
Leistungsverträkers oder an der
Steuerklemme des

Automatikantenenrelais des Fahrzeugs an (max. 300 mA 12 V Gleichspannung). Wenn das Fahrzeug eine Scheibenantenne besitz, schlieben Sie sie am Stromversorgungsanschluss für den Antennenversteller an.
Schlieben Sie das blauweike Kabel
niemals am Stromanschluss eines
externen Leistungsversträkern an.
Schlieben Sie es auch niemals am
Stromanschluss der Autoantenne an.
Dadurch kann es zu Batterieentladung
oder Funktionstörungenkommen.
Das schwarze Kabel ist das Massekabel.
Massekabel für diese Gesamt und andere
Geräte (insbesondere
Hochstromprodukte wie

Leistungsverträger) müssen separat verlegt und angeschlossen werden. Andernfalls kann ein versehentliches Abziehen zu einem Brand oder Funktionstörungen führen.

Dieses Gerät

① Stromkabelingang
② Hecklautspricher- oder Subwoofer-Ausgang
③ Antenneneingang
④ Sicherung (10 A)
Eingang fur Kabelfernbedienung (Nicht verflugbar for DEH-1700UBA) Hier kann ein festverdrahteter Fernbedienungsadappter angeschlossen werden (separatechtlich).

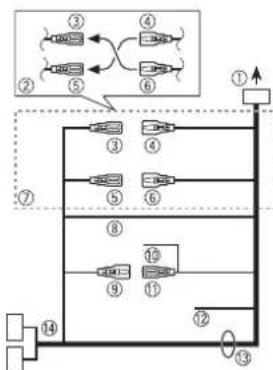

Stromkabel
①ZumStromkabeleingang

② Je nach Fahrzeugart kann die Funktion von und abweichen. Achten Sie in thisem Fall darauf, an und an ③ anzuschreiben.
③ Gelb

Konstantspannung (oder Zündschlosstern)
④ Gelb

An der 12-V-Konstantspannungsbuchse anschließen.
⑤ Rot

Zündschlossstrom (oder Konstantsspannung)
6 Rot
An der vom Zündschlüssel gesteuerten Buchse (12 V Gleichspannung) anschließen.
⑦ Verbinden Sie die jeweils gleichfarbigen Kontakte miteinander.
Schwarz (Gehäuseerdung)
BlauweiB
Die Polanordnung des ISO-Steckers variiert je nach Fahrzeugtyp. Verbinde Sie und, wenn Pol 5 zur Antennensteuerung vorgesehen ist. Bei anderen Fahrzeugtypen dürfen und keinesfalls verbunden werden.
10 Blauwei
An der Systemfernbedienungsbuchse des Leistungsverträgers anschließen (max. 300mA 12 V Gleichspannung).
BlauweiB
An der Steuerklemme des Automatikantenenrelais anschließen (max. 300mA 12 V Gleichspannung).
12 Gelbschwarz (Nicht verfügbar für DEH-1700UBA)
Wenn Sie Geräte mit Stummschaltungsfunktion verwenden, verbinden Sie these Kabel mit dem Audio-Stummschaltungskabel des betreffenden Geräts. Schließen Sie andemfalls nichts am Audio-Stummschaltungskabel an.

Lautsprecherkabel

WeiB:Vorn links

SchwarzweiB:Vorn links

Grau: Vorn rechts

Schwarzgrau: Vorn rechts

Grun: [h]nten links oder Subwoofer

Schwarzgrün: hints links oder

Subwoofer

Violett: hinten rechts oder

Subwoofer

Schwarzbiolett: Hinten rechts oder

Subwoofer

ISO-Stecker

Bei einigen Fahrzeugen kann der ISO-Stecker in zwei Einheiten aufgeteilt sein. Achten Sie in thisem Fall daraufuf, die Verbindung mit beiden Einheiten herzustehen.

HINWEISE

• Ändern Sie das Grundeinstellungenmen die Geräts. Siehe [SP-P/O MODE] (Seite 5). Der Subwoofer-Ausgang dieges Geräts ist monaural.
• Achten Sie bei Verwendung eines Subwoofer mit 70 W (2Ω) darauf, den Subwoofer am violetten und schwarzvioletten Kabel these Gerats anzuschlieben. Schlieben Sie nichts am grünen und schwarzgrünen Kabel an.

Leistungsveränder (separat erhältlich)

Stellen Sie diese Verbindungen her, wenn Sie den optionalen Verträger verwenden.

① Systemfrembediedien
Anzahlungen/0en Kohle
Am blauweisen Kabel anschlieben.
Leistungsveränder (separat erhältlich)
③ Mit Cinch-Kabeln verbinden (separatehält).

Zum Ausgang fur die Hecklautsprecher oder den Subwoofer
Hecklautsprecher oder Subwoofer

Einbau

Wichtig

• Prüfen Sie alle Anschlüsse und Systeme vor dem endgültigen Einbau.
• Verwendten Sie keine nicht autorisierten Teile, da dies Funktionstörungen verursachen kann.
  Wenden Sie sich an ihren Handlert, wenn der Einbau das Bohren von Lochern oder andere Modifikationen des Fahrzeugs erfordert.
  Bauen Sie dieses Gerät nicht dort ein, wo es den Betrieb des Fahrzeugs stären kann.
• es inofge plötzlichen Anhaltens eine Verletzung von Inssenen verursachen kann.
• Der Halbleiterlaser wird beschädigt, wenn er sich überhjtzt. Bauen Sie ceses Gerat mit einem Abstand zu warmen Umgebungen, z. B. der Auslassoffnung der Heizung, ein.
• Eine optimale Leistung wird erzielt, wenn das Gerät in einem Winkel von weniger als 60^ eingebaut wird.
  Achten Sie, um eine ordnungsgemäß Wärmeableitung des Geräts sicherzustellen, beim Einbau darauf, reichlich Platz hinter der Rückwand des Geräts zu halten und lose Kabel so aufzuwickeln, dass sie nicht die Luftungschütte blockieren.

Reichlich Platz lassen

DIN-Montage von vorn/hinten

Dieses Gerät kann sowohl von vorn als auch von hinteren ordnungsgemäß eingebaut werden.
Verwenden Sie beim Einbau handelsübliche Teile.

DIN-Montage von vorn

1 Schleben Sie den Montagerahmen in das Armaturen Brett.

Verwenden Sie zum Einbau auf beengtem Raum den mitgelieferten Montagerahmen. Wenn genug Platz ist, verwenden Sie den im Lieferumfang des Fahrzeugs enthaltenen Montagerahmen.

2 Sichern Sie den Montagerahmen mit Hilfe eines Schraubendrethers, indem Sie die Metalzungen (90^) an ihren richtigen Platz biegen.

① Armaturenbrett
② Montagerahmen
- Stellen Sie sichere, dass das Gerät sich an einem Platz eingebaut ist. Ein instabiler Einbau kann Aussetzer oder andere Funktionstörungen verursachen.

DIN-Montage von hinteren

1 Ermitteln Sie die passende Position, bei der die LÖcher des Befestigungswinkels und die LÖcher an der Geräteseite aufeinandertreff.

2 Zieben sie auf jeder Seite zwei Schrauben an.

① Schneedschraube (5mm× 8mm) Befestigungswinkel
③ Armaturenbrett oder Konsole

Entfern des Geräts

1 Entfernen Sie den Klemmlansch.

1 Klemmlflansch 2 Kerbzunge
Durch Entregeln des Bedienfelds wird der Klemmflansch weniger zugänglich.
- Beim Wiederanbringen des Klemmlanschms muss die gerbeiter Seite nach unten zeigen.

2 Schieber Die sie mitgelieferten Entnahmeschluss in beide Seiten des Gerats, bis sie mit einem Klicken einrasten.

3 Ziehen Sie das Gerät aus dem Armaturenbrett.

Zusätzliche Informationen

Fehlerbehebung

Das Display keht automatisch zur normalen Anzeuge zurück.

→Eswouldenetta30SekundenlangkeineBedienvorgangsuegafuhrFührenSie einen Bedienvorgang

Der Wiederholbereich ändert sich unerwartet.

Je nach Wiederholbereich kann sich der ausgewählte Bereich bei Auswahl eines anderen Ordners oder Tracks oder während des Vor-/Zurückspulens ändern. Wahlen Sie den Wiederholbereich erneut aus.

Ein Unterordner wird nicht wiedergegeben.

Unterordner kann nicht wiedergegeben werden, wenn [FLD] (Ordnerwiederholung) ausgewählt ist. Wahlen Sie einen anderen Wiederholbereich aus.

Der Ton wird unterbrochen.

→Sie verwenden ein Gerät wie z. B. ein Mobiletelefon, das hörbare Störungen verursachen kann.

• Vergroßern Sie den Abstand elektrischer Geräten, die möglicherweise die Störung verursachen, zum Gerät.

Fehlermeldungen

Allgemeines

AMP ERROR

Betriebsstörung des Geräts oder falsche Laufsprecherverbindung.

Die Schutzschaltung ist aktiviert.
- Überprüfen Sie die Lautspracherverbindung.
- Schalten Sie die Zündung OFF und dann wieder ON. Sonstige die Meldung weiter angezeigt werden, wenden Sie sich zur Unterstützung an ihren Handler oder eine Pioneer-Kundendienstelle.

NO XXXX (beispelssweise NO TITLE)

Es gibt keine eingebetteten Textinformationen. Schalten Sie die Anzeige um oder spielten Sie einen anderen Track/eine andere Datei.

CD-Player

ERROR-07,11,12,17,30

Die Disc ist verschmutzt. Reinigen Sie die Disc.

Die Disc Ist Verklarz. Wechseln Sie die Disc aus.

ERROR-07,10,11,12,15,17,30,A0

Es liegt ein elektrischer oder mechanischer Fehler vor. Schalten Sie die Zündung AUS und wieder EIN, oder schalten Sie auf eine andere Quelle um und dann wieder zum CD-Player zugruck.

ERROR-15

→Die eingelegte Disc Ist leer, Wechseln Sie die Disc aus.

ERROR-23

Nichterntutstiges CD-Format. Wechseln Sie die Disc aus.

FORMATREAD

Nach dem Wiedergabestart ist der Tom manchmal erst nach einer Verzogerung zu horen.

Warten Sie, bis die Meldung erlischt und Sie den Ton horen.

NO AUDIO

Die eingelegte Disc enthalt keine abspielbaren Dateien. Wechsel Sie die Disc aus.

SKIPPED

Die eingelegte Disc enthalt DRM-geschützte Dateien (digitale Rechteverwaltung). Die geschützten Dateien werden übersprungen.

PROTECT

Sümmtliche Daten auf der eingelegenden Disc sind DRM-geschützt (digitale Rechteverwaltung). Wechseln Sie die Disc aus.

USB-Gerat

FORMATREAD

→Nach dem Wiedergabestart ist der Ton manchmal erst nach einer Verzogerung zu horen.
- Warten Sie, bis die Meldung erlischt und Sie den Ton horen.

NO AUDIO

Es sind keine Musiktitel vorhanden.
- Übertragen Sie die Audiodateien an das USB-Gerat und schlieben Sie es an. Auf dem angeschlossenen USB-Gerat ist die Sicherheitsfunktion aktiviert.
- Folgen Sie den Anweisungen des USBGerats, um die Sicherheitsfunktion zu deaktivieren.

SKIPPED

→Das angeschlossene USB-Gerät enthalt DRM-geschützte Dateien (digitale Rechteverwaltung).

Die geschützten Daten werden übersprungen.

PROTECT

Sümmtliche Daten auf dem angeschlossenen USB-Gerät sind DRM-geschützt (digitale Rechteverwaltung). Wechseln Sie das USB-Gerät aus.

N/A USB

Das angeschlossene USB-Gerat wird von dieser Gemar nicht understutz. Trennen Sie Ihr Gerat ab und ersetzen Sie es durch ein kompatibles USBGerat.

CHECK USB

Der USB-Anschluss oder das USB-Kabel wurde kurzgeschlossen.

-Vergewissern Sie sich, dass der USB-Anschluss oder das USB-Kabel nicht eingeklemmt oder beschadigt ist.

• Das angeschlossene USB-Gerät hat einen höheren als den maximal zulässigen Stromverbrauch.
• Trennen Sie das USB-Gerät ab und verwenden Sie es nicht. Schalten Sie die Zündung AUS und dann wieder auf ACC oder EIN. Schließen Sie nur kompatiblere USB-Geräte an.

ERROR-19

Kommunikation fehlgeschlagen.
- Führn Sie einen der folgenden Bedienvorgänge aus, und kehren Sie dann zur USB-Quelle zusück.
- Schalten Sie die Zündung AUS und wieder EIN.
- Trennen Sie das USB-Gerät ab.
- Schalten Sie auf eine andere Quelle um.

ERROR-23

Das USB-Gerat wurde nicht ordnungsgemäß formiert. - Formattieren Sie das USB-Gerat mit FAT12, FAT16 oder FAT32.

STOP

Auf der aktuellen Lieste befinden sich keine Musiktitel.
- Wahlen Sie eine Lieste aus, die Musiktitel enthalt.

Handhabungsrichtlinien

Discs und Player

• Verwenden Sie ausschließlich Discs, die eines der beiden folgenden Logos/TRagen.

• Verwenden Sie 12-cm-Discs.
  Verwendten Sie ausschließlich herkommliche, runde Discs.
  Die folgenden Disc.-Typen konnen nicht mit thisem Gerät verwendet werden: -DualDiscs
  -8-cm-Discs:Versuche, solche Discs mit einem Adapter zu verwenden, konnen zu Funktionstörungen des Gerats führen.
  -Ungewohnlich geformte Discs
  -Andere Discs als CDs
  -Beschädigte Discs, darunter solte mit Rissen, Abplatzern oder Verwellungen
  -CD-R/RW-Discs mit nicht
  abgeschlossener Aufzeichnung
• Beschreiben Sie die Oberfläche der Discks nicht und behandeln Sie sie nicht mit Chemikalien.
  Wischen Sie CDs zum Reinigen mit einem weichen Tuch von der Mitte nach außen hin ab.

Kondensation kann die Leistung des Players vorübergehend beeintrachtigen. Warten Sie ungebafir eine Stunde, bis die Anpassung an eine wärmer Temperatur erfolgt ist. Wischen Sie außer dem feucht Disci mit einem weichen Tuch ab.

Bei Verwendung von bedruckbaren Discs beachten Sie die Anleitung und die Warnhinneise der Discs. Je nach Disc kann es sein, dass sie sich nicht einlagen und auswerfen latent. Die Verwendung solcher Disci'skann zu einer Beschadigung theseis Gerats führen.

• Bringen Sie auf den Discks keine handelsüblichen Etiketten oder anderen Materialien an.
• Die Disks können sich verformen und dadurch nicht mehr abspielbar sein.
  Die Etiketten können sich während der Wiedergabe losen und das Auswerfen der Discs verhindern, was zu einer Beschädigung des Geräts führen kann.

USB-Speichergerät

• Verbindungen über USB-Hubs werden nicht Unterstützung.
  Sorgen Sie vor der Fahrt für eine sichere Befestigung des USB-Speichergerats. Lassen Sie das USB-Speichergerät nicht auf den Boden fallen, wo es unter dem Brems- oder Gaspedal eingeklemmt werden können.
• Je nach USB-Speichergerät konnen die folgenden Probleme aufreten.

Die Bedienung kann entsprechlich sein.

• Möglicherweise wird das Speichergerät nicht erkannt.
  Moglicherweise werden Daten nicht richtig wiedergegeben.
• Das Gerät kann Störgeräusche verursachen, wenn Sie Radio horen. denen hohe Temperatur herschen, köngen.
  Bewahren Sie Discs oder USB-Speichergeräte nicht an Orten auf, an denen hohe Temperaturen herschen konnen.

Kompatibilität komprimierter Audioformate

Nur die ersten 32 Zeichen konnen als
Datumname (einschließlich
Dateierweiterung) oder Ordnername
angezeigter werden.
- Je nach der zur Codierung von WMA-Dateien verwendeten Anwendung kann es sein, dass das Gerät nicht richtig arbeitet.
- Bei Audiodateien mit eingebetteten Bilddaten oder bei auf einem USB-Gerät mit komplexer Ordnerstruktur gespeicherten Audiodateien kann sich geringfügig der Beginn der Wiedergabe verzögem.
Zur Anzeige auf thisem Gerat sollte russischer Text in einem der folgenden Zeichensätze codiert sein: -Unicode (UTF-8,UTF-16) Ein anderer Zeichensatz als Unicode, der in einer Windows Umgebung verwendet wird und in den Sprachoptionen auf Russisch eingestell ist

VORSICHT

• Pioneer kann nicht die Kompatibilität mit allen USB-Massenspeichergeräten gewährleisten und übernimmt keine Verantwortung für eventuelle Datenverluste auf Media-Playern, Smartphones oder anderen Geräten, die zusammen mit diesen Produkt verwendet werden.

WMA-Dateien

Dateierweiterung.wma
Bitrate 48 Kbit/s bis 320	Kbit/s(CBR), 48 Kbit/s bis384 Kbit/s (VBR)
Abtastfrequenz 32 kHz,	44.1 kHz,48 kHz
Windows MediaAudio Professional,Lossless, Voice/DRMStream/Stream mitVideo	Nicht kompatibel

MP3-Datejen

Dateierweiterung.mp3
Bitrate: 8 Kbit/s bis 320 Kbit/s (CBR), VBR
Abtastfrequenz 8 kHz bis 48 kHz (32 kHz, 44,1 kHz, 48 kHz zur Emphase)
Kompatible ID3-Tag-Version	1.0, 1.1, 2.2, 2.3, 2.4 (ID3-Tag-Version 2.x erhält Vorrang vor Version 1.x)
M3u-Wiedergabeliste Nicht kompatibel
MP3i (MP3 interaktiv), mp3 PRO	Nicht kompatibel

WAV-Dateien

• WAV-Datenformate konnen nicht über MTP verbunden werden.

Datierwerterung .wav
Quantisierungsbits 8 und	16 (LPCM), 4(MS ADPCM)
Abtastfrequenz 16 kHz bis	48 kHz(LPCM), 22,05 kHz und44,1 kHz (MS ADPCM)

FLAC-Dateien

• FLAC-Datenfomate können nicht über MTP verbunden werden.
• Je nach Codierer kann es sein, dass FLAC-Dateien nicht abspielbar sind.

Datelerweiterung	flac
Abtastfrequenz 8/11,02	5/12/16/22,05/24/32/44,1/48kHz
Quantisierungsbitrate 16-Bit
Kanalmodus 1/2-Kanal

Disc

• Ungeachtet der Lage der Leerstellen, die die Originalaufnahme zwischen den einzelnen Musiktiteln aufweist, wird bei der Wiedergabe von komprimierten Audio-Discs stets eine kurze Pause zwischen den Titeln eingefegt.

Abspielbare Ordnerstruktur	Bis zu acht Ebenen (Praktikabel sind weniger als zwei Ebenen.)
Abspielbare Ordner Bis zu 99
Abspielbare Datien Bis zu 999
Dateisystem ISO 9660 Sufe 1 und 2, Romeo, Joliet
Multi-Session-Wiedergabe	Kompatibel
Datumübertragung im Paketverfahren	Nicht kompatibel

USB-Gerat

• Der Beginn der Wiedergabe von auf einem USB-Gerät mit komplexer Ordnerstruktur gespeicherten Audiodatien kann sich gingefüglich verzögen.

Abspielbare Ordnerstruktur	Bis zu acht Ebenen (Praktikabel sind weniger als zwei Ebenen.)
Abspielbare Ordner Bis zu 500

Abspielbare Dateien Bin zu 15000
Wiedergabe von unheberechtlich geschlossen Datenien	Nicht kompatibel
Partitioniertes USB- Gerät	Es kann nur die erste Partition wiedergegeben werden.

Reihenfolge von Audiodateien

Der Benutzer kann mit thisem Gerät keine Ordnernummer zuweisen und auch nicht die Wiedergabereihenfolge festlegen. Die Reihenfolge der Audiodateien gibt sich nach dem angeschlossenen Gerät. Beachten Sie, dass sich auf einem USB-Gerät befindliche versteckte Dateien nicht abspielen halten.

Beispielstruktur

Level 1 Level 2 Level 3 Level 4

01 bIs 05:Ordernummer

① bis Wiedergabereihenfolge

Russische Zeichentabelle

Urheberrechte und Marken

WMA

Windows Media ist eine eingetragene
Marke oder eine Marke der Microsoft
Corporation in den USA und/oder anderen
Ländern.
Dieses Produkt enthalt Technologie, die
Eigentum der Microsoft Corporation ist
und nicht ohne Lizenz von Microsoft
Licensing, Inc. vertrieben werden darf.

FLAC

Urheberrecht © 2000-2009 Josh Coalson
Urheberrecht © 2011-2013 Xiph.Org Foundation

Weitergabe und Nutzung in Quell- und Binaform, mit oder ohne Änderungen, sind erlaubt, sofern die folgenden Bedingungen erfüllt sind:

Bei der Weitergabe von Quellcode muss
dieser den vorstehenden
Urheberrechtshinweis,iese Lierte der
Bedingungen und den folgenden
Haftungsausschluss enthalten.

• Bei der Weitergabe in Bärform müssen der vorstehende Urheberrechtschinweis, diese Liste der Bedingungen und der folgende Haftungsausschluss in der Dokumentation und/oder andere mit der Ausgabe zur Verfugung gestellte Materialien angegeben werden.

-Ohne besondere schrittliche Genehmigung durren weder der Name der Xiph.org Foundation noch die Namen ihrer Mitwirkenden verwendet werden, um von dieser Software abgeleitete Produkte befürwortend zu untersuten oder zu bewerben.

DIESSE SOFTWARE WIRD VON DEN URHEBERRECHTSINHABERN UND MITWIRKenden IN IHRHER VORLIEGenden FORM UND OHNE JEGLiche AUSDRUCKLiche ODER KONKLUDENT EGEWAHRLEISTUNG ZUR VERFUGUNG GESTELL, EINSCHLIESSLICH OHNE BESCHRANKUNG DIE KONKLUDENTE GEWAHRLEISTUNG DER MARKTGANGIGKEIT UND DER

VERWENDBARKEITFUR EINEN
BESTIMMTEN ZWECK. DIE FOUNDATION
ODER DIE MITWIRKenden HAHFTEN
KEINESFALS FOR DIREKTE, INDIREKTE,
BEILAUFIGENTSTANDENE, BESONDERE,
STRAFRECHTliche ODRER FOLGESCHADEN
(EINSCHLIESSLICH OHNE BESCHRANKUNG
VERCHAFFEN VON ERSATZGUTERN ODRER
-DIENSTLEISTUGEN, VERLUST DER
NUTZUNGSFÄHIGKEIT, DATEN-ODER
GEWINNVLERUST ODRER
BETRIEBSUNTERBRECHUNG),
GLEICHGÜTLIG,wie DIESSEVURSACHT

WURDEN UND WELCHER

HAFTUNGSTHEORIE SIE UTERLIEGEN,OB

BEI VERTRAGS-, BEI

VERSCHULDENSUNABHÄNGIGER

HAFTUNG ODER DURCH UNERLAUBTE

HANDLUNG (EINSCHLIESSLICH

FAHRLASSIGKEIT ODER AUF ANDEREM

WEGE).GLEICHGULTIG.WIE SIE DURCH DIE

BENUTZUNG DIESER SOFTWARE

ENTSTANDEN SEIN MOGEN. DIES GILT

AUCH DANN, WENN Auf DIE MÖGILICHKEIT EINES SOLCHEN SCHADENS HINGEWISEN WURDE.

Android

Android ist eine Marke von Google Inc.

Technische Daten

Allgemeines

Stromspannung: 14,4 V Gleichspannung

(Toleranz 10,8 V bis 15,1 V)

Erdungssystem: Negativ

Maximale Leistungsaufnahme: 10,0 A

Abmessungen (B× H× T)

DIN

Gehäuse: 178 mm × 50 mm × 165 mm

Frontfläche: 188 mm × 58 mm ×

17 mm

D

Gehäuse: 178 mm × 50 mm × 165 mm

Frontfläche: 170mm× 46mm×

17 mm

Gewicht: 1 kg

Audio

Maximale Ausgangsleistung:

50W×4

70 W × 1/2 Ω (für Subwoofer)

Dauer-Ausgangsleistung:

22 W × 4 (50 Hz bis 15 000 Hz, 5 %

THD,bei 4-O-Last,beide Kanale

betrieben)

Lastimpedanz: 4Ω (4Ω bis 8Ω zu

Maximaler Preout-Ausgangspegel: 2,0 V

Loudness-Kontur: +10 dB (100 Hz), +6,5 dB (10 kHz) (Lautstärke: -30 dB)

Equalizer (Grafischer S-Band-Equalizer):

Frequenz: 80 Hz/250 Hz/800 Hz/

2.5kHz/8kHz

Entzerrungsbereich: ±12 dB

(Inkrement 2 dB)

Subwoofer (Mono):

Frequenz: 50 Hz/63 Hz/80 Hz/100 Hz/

125 Hz/160 Hz/200 Hz

Steilheit: -12 dB/Okt., -24 dB/Okt.

Verstarkung: +6 dB bis -24 dB

Phase: Normal/Gegen

CD-Player

System: Compact-Disc-Audiosystem

Verwendbare Discs: Compact Disc

Signal-Rauschabstand: 94 dB (1 kHz)

(IEC-A-Netz)

Anzahl der Kanäle: 2 (Stereo)

MP3-Decodierformat: MPEG-1 & 2 Audio

Layer 3

WMA-Decodierformat:Vers.7,7.1,8,9,10

11, 12 (2-Kanal-Audio) (Windows

Media Player)

WAV-Signalformat: Lineare PCM & MS

ADPCM (nicht komprimiert)

USB

USB-Standard-Spezifikation: USB 2.0 Full

Speed

Maximale Leistungsaufnahme: 1 A

USB-Klasse: MSC (Massenspeicher-Klasse)

ADPCM (nicht komprimiert)

FM-Tuner

Frequenzbereich: 87,5 MHz bis 108,0 MHz

Nutzempfindlichkeit: 11 dBf (1.0 μV/75 Ω).

Mono, Signal-Rauschabstand: 30 dB)

Signal-Rauschabstand: 72 dB (IEC-A-Netz)

MW-Tuner

Frequenzbereich: 531 kHz bis 1602 kHz

Nutzempfindlichkeit: 25 V (Signal

Signal-Rauschabstand: 62 dB (IEC-A-Netz)

LW-Tuner

Frequenzbereich: 153 kHz bis 281 kHz

Nutzempfindlichkeit: 28 V (Signal

Signal-Rauschabstand: 62 dB (IEC-A-Netz)

HINWEIS

Änderungen der technischen Daten und

des Designs vorbehalten.

Inhoud

Vóró u begint 3

Aan de slag. 4

Radio. 6

CD/USB/AUX. 7

Installingen 8

FUNCTION-installingen 8

AUDIO-installingen 9

SYSTEM-installingen 9

ILLUMINATION-installingen 10

Verbindingen/installatie 11

WAV-bestandsindelingen können nicht worden gebruikt via MTP.

Bestandsextensie .wav
Kwantisatiebits 8 en 16	(LPCM), 4(MS ADPCM)
Bemonsteringsfrequente	16 kHz tot 48 kHz(LPCM), 22,05 kHz en44,1 kHz (MS ADPCM)

FLAC-bestanden

Technische gegevens en ontwerp können

Zum Registrierten Ihres Produktes besuchen Sieitte www.pioneer.de (oder www.pioneer.eu).

Bezoek www.pioneer.nl (of www.pioneer.eu) om uw product te registraren.

PocHTe www.pioneer-rus.ru (mNww.pioneer.eu) pRnHCTpaHnn PNO6pTeHHoro BAMn Hndenra.

Bitte bei Kauf sofort ausfullen.

Eingraviete 14-stellige Senen-Nummer

Engraved 14-digit serial number

Kauftitum

Date of purchase:

Handler-Stempei

Dealer's stamp
