GEBRUIKSAANWIJZING GVW720ONY Pelgrim

Handleiding Vaatwasmachine semi-geintegreerd

Doelmatig en Stijlvol

TOESETLINFORMATIE

display "A"

display "B"

display "C"

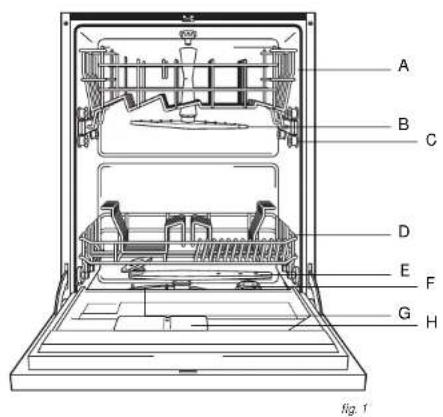

Toestelinformatie A, B en C (fig.1)

A - bovenkorf
B-sproeiarm boven
C-hoogteverstelling bovenkorf
D-onderkorf
E - sproeiarm oder
F-zoutreservoir
G-zeef
H-reservoir voor zoep en spoelmiddel

Display A (fig. 2a)

A -programma keuzetoetsen
B-signaallampje aan/uit
C-aan/uit knop
D-handgreep

Display B en C (fig. 2b en 2c)

A -programma keuzetoetsen
B-aan/uit knop
C-signaallampje aan/uit
D - signaallampje zoutvoorraad
E - signaallampje glansmiddelvoorraad
F-toets "super"
G-toets 55^ / ECO - afwas
H-toets halve lading
I-toets instelbare starttijd
J-handgreep
K - display instelbare starttijd

Introductie

Als u deze gebruksaanwijzing doorleest, bent u snel op de hoogte van alle möglichkheden die dit toestel u biédt. U vindt informatatie voor uw veiligheid en over het onderhoud van het toestel. Verder vindt u milieutips en aanwijzingen om energia te besparen.

Bewaar de gebruksaanwijzing en het installmentievoorschrift. Een eventuele volgende gebruiker van dit toestel kan waar zijn voordeel mee doein.

Inhoud NL

Veiligheid 2-3
Voor het eerste gebruik 2
Waarop u moet letten 2
Bediening 4-6
Wasprogramma "A" 4
Verklaringprogramma"A 4
Wasprogramma "B" 5
Verklaringprogramma"B" 5
Wasprogramma "C" 6
Verklaringprogramma"C 6
Toepassing 7-10
Zout, glansmiddel en wasmiddel 7
Korven 9
De eeeste was 10
Storingen 11
Onderhoud 12-13
Reinigen 12
Installatie 13-14
Montage 15-17
Afoeren verpakking en toestel 17

Dit toestel voloet aan de voorschriften van de richtlij 89/336/EEG inzake

elektramagnetische compatibiliteit.

Voor het eerste gebruik

Dit toestel mag alleen door een erkend installateur worden aangesloten (zie elektrische aansluiting).
Het toestel is alleen geschikt voor huishoudelijk gebruik en voor de aangegeven doeleinden.
Maak het toestel spanningsloos voordat met reparatie of schoonmakers worden gestart. Bij voorkeur door de stekker uit het stopcontact te halen of de schakelaar in de meterkast op nul te zetten.
- Gebruik geen verleungsnoer.
Reinig nooit elektrische apparaten in de vaatwasmachine.
- Gebruik geen wasmiddelen die fosfaten en chloorbleekmiddelen bevatten.
Voorkom kalkaanslag door regelmatig regenererzout bij te vullen. Gebruik alleen special zout voor vaatwasmachines.
- Controller spröeiarmen en filteredeitel regelmatig op verontreinigungen.
- Gebruik de vaatwasmachine nooit zonder de filters.
Nooit op een geopende deur zitten of staan. De deur kan ontzet raken of de vaatwasmachine kan maar voren kantelen

Waar u op moet letten

Voordat u vaat in de machine plaatst

Verwijder eerst voedselresten. Hiermee voorkomt u verstopping.
Potten en pannen die erg vuil zich erst in de week zetten.

Milieutips

Spaar het gebrukke vaatwerk op en was pas af wanner een (bij "halve lading" möglichkeheid) of beiden korven geheel gezuld zich.
Kies steeds het programme dat het meest geschikt is voor de verontreinigingsgraad van uw vaat.

Porselein

Niet geschikt:

Alle soorten porselein waar bij een voelbare opdruk of rand te zien is. Let ook op de vorm van het porselein.

Klokvormige kopjes breken sneller danrechtvormige kopjes.

Plaats in geen geval poreus aardewerk in de vaatwasmachine.

Wel geschickt:

Porselein dat bij 700 / 800^ is gebakken. Gebruik hier bij teveel spoelmiddel om schade te voorkomen. Enkel wit of uniglekeurd porselein dat bij 1200/1300 ^ C is gebakken is geheel vaatwasserbestendig.

Glas

Niet geschikt:

Kristal en mondgeblazen glaswerk; glas met een ingebrande opdruk of een goudrandje.

Wel geschikt:

Al het overige glaswerk.

Bestek

Niet geschikt:

Bestek waar bij het handvat is gemaakt van hout, aardewerk of porselein. De kans op barsten is groot. Dit gaeva bestaat overigens voor alle houten voorwerpen die in een machine gewassen worden.

Bestek gemaakt van chroomstaal is mindergeschikt om in de machine af te wassen. Bijdit bestek kan corrosie (roest) ontstaan.

Wel geschikt:

Bestek gemaakt van chroomnikkelstaal 18/10. Dit kwalitatief hoogwaardige bestek is roestvrij en bestand gegen de inwerking van zuren. Echter, het lemmet van een mes kan van ander materiaal gemaakt zich. Let hier op. Zilver of verzilverd bestek is ook vaatwaterbestendig. Het gebruekte spoelminder mag in dit geval geen citroenzuur bevatten, angezien dit het zilver aantast. Ook+kunnen bij regelmatif wassen in de machine krasjes ontstaan.

Let op:

U hebt langer plezier van bestek en vaatwasser
wanneer u de volgende tips ter harte neemt:
Na gebruik het bestek - met name messen - afspoelen onder de kraan. Hiermee voorkomt u inwerking door zouten zuurbevattende etensresten.
- Messen, vorken en lepels alsijd met het heft waar beneden in de afwasmachine zetten.
- Chroomnikelstaal-bestek en chroomstaalbestek Niet bij elkaar in de machine zetten.

U loopt anders de kans dat roest-besmetting'plaatsvindt.

Haal bestek na afloop van het spelprogramma meteen uit de machine en wijf het na. Laat bestek nooit vochtig in de machine staan.
Verzilverd en roestvrijstalen bestek nooit samen in een korf plaatsen.
Zilveren bestek mag nooit met aluminium in aanraking komen, aangezien dit het zilver kan beschadigen.
Kunststoffhandgrepen van pannen kunn den dof worden.

Enverder...

Voorwerpen van kunststoff要去en hittebestendig zich.
Aluminium pannen, vaatwerk en verzillende glassoorten hunnen verkleuren na vele malen afwassen. Bepaalde decorations hunnen verbleken.
Let op de aanduiding "Geschikt voor vaatwasser" bij geglazuurd aardewerk.
Let, bij de aankoop van十几年 serviesgoed, op vormen die geschikt zich voor de vaatwasmachine. Zoals rechte gladde wanden, groe openingsen, geen al te diepe holten, vaatbestendige decoraties, bestek en aardewerk.

Bediening

Wasprogramma "A"
knopstand	programma was- glans- water- stroom- prog.
		middel	middel verbr. verbr.	duur
1 Weiken 7 liter 0,02 kWh 10 min.
2 Intensief 65 °C X+X X 28 liter 1,9 kWh 92 min.
3	Normaal 60 °C	X	X	22 liter	1,6 kWh	78 min.
4	Spoelprogramma		X	17 liter	1,0 kWh	50 min.

Programmaduur en stroomverbruik zijn afhankelijk van de temperatuur van het ingelaten water.

Verklaring van het programme "A"
Symbool	Geschikt voor...	Programmaverloop
Weken	Vaatwerk gereed voor volgende wasprogramma.	Kort koud spoelen ter voorkoming van het opdrogen van etensresten.
Intensief 65 °C	Zeer vuile pannen en borden (geen glaswerk).	Koud voorwassen; wasprogr. bij 65 °C; 2x koud spoelen en warm spoelen bij 67 °C; nadrogen.
Normaal 60 °C	Normaal vuile pannen en borden.	Koud spoelen; wasprogr. bij 60 °C; 2x koud spoelen en warm spoelen bij 67 °C; nadrogen.
Spoel-progr.	Vaatwerk alleen spoelen. Wasmiddelreservoir open zieten.	1x koud spoelen en warm bij 67 °C; nadrogen.

Wasprogramma "B"
knop-programma druktoetsen was- glans- water-stroom-prog. stand middel middel verbr. verbr duier
1 Weken 7 liter 0,007 kWth	8 min.
2	Intensief 65 °C		X	X/X		28 liter	1,8 kWh	95 min.
2	Normaal 65 °C			X	X	22 liter	1,5 kWh	87 min.
3	Spoelprogr.				X	17 liter	1,0 kWh	50 min.
4	Energieprogr. 45 °C			X	X	17 liter	1,1 kWh	50 min.
Programmaduur en stroomverbruik zijn afhankelijk van de temperatuur van het ingelaten water.

Verklaring van het programma "B"
Symbool	Geschikt voor...	Programmaverloop
Weken	Vaatwerk gereed voor volgende wasprogramma.	Kort koud spoelen ter voorkoming van het opdrogen van etensresten.
Intensief 65 °C	Zeer vuile pannen en borden (geen glaswerk).	Koud voorwassen; wasprogr. bij 65 °C; 2x koud spoelen en warm spoelen bij 67 °C; nadrogen.
Normaal 65 °C	Normaal vuile pannen en borden.	Koud voorspoelen; wasprogr. bij 60 °C; 2x koud spoelen en warm spoelen bij 67 °C; nadrogen.
Spoel-progr.	Vaatwerk alleen spoelen. Wasmiddelreservoir open zieten.	1x koud spoelen en warm spoelen bij 67 °C; nadrogen.
Energie-progr.	Direct na gebruik wassen van Wasprogramma bij 45 °C; 2x koud spoelen en warm spoelen bij 67 °C; nadrogen.
45 °C Max. 6 couverts.

BEDIENING

1 Weken 7 liter 0,007 KWh 8 min.
2	Intensibel 65 °C	X	X/X	X	23 liter	1.8 KWh 85 min.
2	Normalaal 55 °C	X	X	X	22 liter	1.5 KWh 87 min.
3	Spenoaprof			X	22 liter	1.4 KWh 80 min.
4	Verkontprog. 55 °C	X	X	X	17 liter	1.0 KWh 50 min.
4	Energieprog. 45 °C	X	X	X	17 liter	1.3 KWh 55 min.

Programmaduur en stroomverbruik zijn afhankelijk van de temperatuur van het ingelaten water.

Symbol	Geschicht vor...	Programmaverkopf
Waken	Vaatwerk gereed voor volgunde	opdrugen van elensresten.
Interneit	Zeer vuije partner en borden	Koud voorwassen; wasprogr.; bij 65 °C;
65 °C	jeegen glasveijk.	2x koud speelen en warm speelen bij 67 °C;
Normaal	Normaal, vuije partner en borden.	naatrogen.
65 °C	Normaal, vuije partner en borden.	Koud voorwieten; wasprogr.; bij 60 °C; 2x koud
65 °C	Normaal, vuije partner en borden.	speelen en warm speelen bij 67 °C; nadrogen.
55 °C	Normaal, vuije partner en borden.	Koud voorwieten; wasprogr.; bij 55 °C; 2x koud
55 °C	Normaal, vuije partner en borden.	speelen en warm speelen bij 67 °C; nadrogen.
Spaar	Waartendal reservoir open	1x koud speelen en warm speelen bij 67 °C;
Progr.	Waartendal reservoir open	natriogen.
Verkort	Direct ma gebruuk waassen van Wasprogr.; bij 45 °C; 2x koud en 1x warm speelen
55 °C	Weiting vult watwerk.	bij 67 °C; nadrogen.
Energie-	Direct ma gebruuk waassen van Wasprogramma bij 45 °C; 2x koud speelen en
45 °C Max.	warm speelen bij 67 °C; nadrogen.

Zout, glansmiddel en wasmiddel

Zout

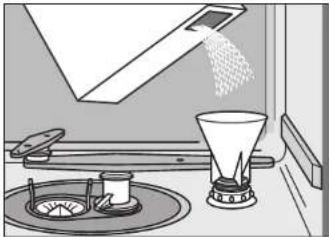

fig.3

Gebruik alleen regenererzout voor vaatwasmachines.

Gebruik in geen geval jodiumzout!
Het is normal dat er water maar buiten borrett
tijdens het vullen van het zoutreservoir.

Deksel van het zoutreservoir - gegen de wijzers van de klok in - losdraaien. Plaatds de bijgeleverde trechter op het reservoir (zie fig. 3).Giet de eeste keer een liter water en verrolgens 1,5 kg zout in het reservoir.Gemorste zoutresten zorgvuldig verwijderen en het deksel weer vastdraaien.

Vul het zoutreservoir alleen voordat u een programme draait. Regenererzout is agressief en kan inwerken in de machine.

De juiste hoeveelheid zout

De vaatwasmachines "B" en "C" zijn voorzien van een zoutindicator. Het signaallampje要去 branden als het zoutreservoir bijgewuld moet worden.

Bij vaatwasmachine "A" kan het zoutverbruik Niet ingesteld worden. Vul om de ± 20 wasbeurten het zoutreservoir.

Vaatwasmachine "B" en "C"

De vaatwasmachine kan ingesteld worden op de juiste hoeveelheid regenerererzout, afhankelijk van de hardheid van het leidingwater.
Meet de hardheid van het water met de bijgeleverde teststrip.
Stel, alaar gelang de verkleuring van de strip, het zoutverbruik in.
Pas de instelling aan door de pal in de zoutvulopening te verstellen, in combinatie met het schuifje in de deurstijl.
Er zichier vier verschillende instelleningen möglichk:

teststrip- hard- deurstijl zout-verkleuring heid schuif reservoird °dH pal wijst	haar
geen* < 3 geen zout	geen zout
1 zone rood >4 omhoog linksom
2 zones rood >7 omhoog rechtsom
3 zones rood >14 omtaag linksom
4 zones rood >21 omtaag rechtsom

• Minstens 1x per staat zout bijvullen.

Opmerking:

De zoutinstelling is standard afgesteld op de maximale positie.

TOEPASSING

Waterhardheid

Informeer bij uw waterleidingbedrijf over de waterhardheid bij u in de buurt.

Glansmiddel

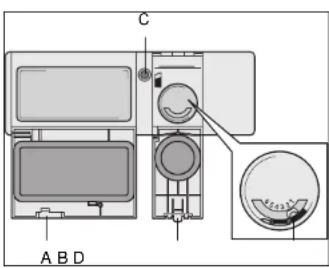

fig.4

Open het glansmiddelreservoir (zie fig. 4) aan de binnenkant van de deur naast het afwasmiddelbakje.

De uitvoering is afhankelijk van het type vaatwasser; de reservoirs werken allen volgens hetzelfde principe.

• Open het reservoir door op de knop (B) te drukken.

Giet glansmiddel in het reservoir en sluit het weer.

Het reservoir heeft een inhoud van 100~cm^3 (genoog voor ongeveer vijfzig wasbeurten).

• Controller het peil van het glansmiddel af en toe.

Het peilglas (C) bevdnt zich tessen afwasmiddel- en glansmiddelreservoir. Reservoir leeg:

Reservoir vol:

• De juiste hoeveelheid glansmittel per wasbeurt ist instelhaar.

Draai de knop (D) in het reservoir op de gewenste stand. De dosis glansspoel-middel staat in verhouding tot de nummers op de knop.

Dosis verhogen (hoger getal kiezen): Gewassen vaatwerk is mat of vlekkeri door opgedroogde druppels.
Dosis verlagen (lager getal kiezen): Gewassen aardewerk is kleverig of heeft witachtige strepen.

Opmerking:

Het glansmiddelreservoir is standarda.
afgesteld op de laagste dosis.

Wasmiddel

In de deur, naast het glansmiddelreservoir, bevindt zich ook het reservoir voor het afwasmiddel (zie fig. 4).

Druk op knop A om het deksel van het wasmiddelreservoir te openen.
Vul het reservoir met circa 25 gram wasmiddel. Volg hierbij de aanwijzingen van de wasmiddelenproducent.
Wanneer u het intensieve programma kiest, handel dan als volgt:

Vul het reservoir met circa 25 gram was-middel.

Sluit het deksel.

Vul nu de vertiepe ruimte op het deksel helemaal met wasmiddel.

Bij vaatwassers zonder verdiept vlak in het deksel het extra wasmiddel direct in de waskuip toevoegen.

Opmerking:

Tijdens de was wordt het reservoirdeksel automatisch geopend om het wasmiddel aan het water toe te voegen.

Bij gebruik van wastabletten - in een houder aan het bestekmandje -Client het reservoir gesloten te zich.

Korven

Halve lading

Bij de vaatwasmachine hebt u de mogelijkheid (indien aanwezig) met halve belading te werken.

Vul de bovenste korf en druk de foets in. Er mag bij gebruik van dit programma geen vaat in de onderste korf staan.

Door gebruik te make n van het "halve lading"programma bereikt u een aanzienlijkebesparing op water en elektriciteit.

Hoogte-instelling bovenkorf

6q.5

De bovenkorf kan op twee verschillende hoogten geplaatst worden, afhankelijk van de hoogte van het vaatwerk.

Trek de korf helemaal waar voren, klap de afdekkapjes opzij (zie fig. 5) en verwijder de korf.

Plaats het andere stel wieljtjes in de rails.

Duw de korf weer in de machine en klap de afdekkapjes terug.

Bovenkorf in hoge positie

In dieze stand is de korf is geschikt voor Klein en middelgroot vaatwerk, zaals glazen,kleine bordjes,kopjes,kommetjes en lichte plastic voorwerpen die gegenitte bestand zijn.

Bovenkorf in lage positie

In dieze stand is de korf geschikt voor (niet al te vuile)grote borden.

Beladen van de bovenkorf

Borden met de bovenkant maar vorenplaatsen.
- Kopjes en bakjes met de opening maar benedenplaatsen.
Aan de linkerkant van de korf kurz u-op twee niveaus -kopjes en glazenplaatsen door de bovenste afdruipekjes op te tillen.

Beladen van de onderkorf

• De onderkorf kan - net als de bovenkorf - hebmaal uitgetrokken worden door eerst de deur geheel te openen.
• Plaats soep-, platte en dessertborden, pannen, deksels en schotels in de onderkorf.
  Borden met de bovenkant maar voren, of maar het midden,plaatsen.
  Kommen en pannen met de opening maar beneden plaatsen.

TOEPASSING

De indeling van sommige modellen vaatwassers is variabel: de bordenrekken zich te verplaatsen, dan wel te verwijderen.

Bestekmandje

In het bestekmandje worden messen, vorken en lepels, met het heftaar beneden, geplaatst. Controller ealtijd of de spreleiarmen vrij hunnen draaien.

De eerste was (zie fig. 2a/2b)

Sluit de deur en zet de waterkraan helemaal open.
Draai de programmaknop - met de wijzers van de klok mee - op de gewenste stand (zie de programmakeuze-tabel op pag. 4 t/m 6).
Start de vaatwasser door de aan/uit knop (zie fig. 2a, 2b en 2c) in te drukken. Het signaallampjeicht op.

Eindeprogramma

Devaatwasser schakelt zichelf automatisch uit na beeing van het programme.
U schakelt de vaatwasmachine handmatiguit door op de aan/uit knop te drukken.
■ Als u kiest voor een programme met nadrogen dan kut u na circa 30 Minutes de vaat uit de machine halen. Houd tot dieijd de deur gesloten.

• Neem de vaat uit de machine. Let op: - Het vaatwerk kan heetহ.
• Leeg eerst de onderste korf. Als u de bovenste korf het eerst leegt kennen waterdruppels op het vaatwerk in de onderste korf vallen.

Uitstellen startijd (afhankelijk van hetype vaatwasser)

Start de vaatwasser door de aan/uit knop (zie fig. 2a, 2b en 2c) in te drukken. Het signaallampjelicht op.
- Vertraag de startijd met het gewenste aantal uren met knop 'I'.
Draai de programmaknop - met de wijzers van de klok mee - op de gewenste stand (zie de programmakeuze-label op pag. 4 t/m 6).

Storingen zelf verhelpen

Mocht het toestel Niet waar wens functioneren,
controleer dan eerst of u de storing zichkunt
verhelpen met behulp van de tabel hieronder.
Vaak is maar eenkleinigheid de oorzaak van de
storing.

Hetprogrammabegintniet

oorzaak remedie

Stekker Niet in het Stop de stekker in het stopcontact.stopcontact.

Deur nicht goed gesloten. Sluit de deur.
Zekering in meterkast Meterkast controlen. defect.

Er zit een knik in de Zorg ervoor dat de toevoerslang. toevoerslang *vrij' hangt.

Programma loopt Niet door

oorzaak remedie Waterkraan Niet geheel geopend. Open walerkaan geheel.

Kraanfilterje is vuil. Maak het kraanfilterj eschoon.

Stankafsluitdopje van Plaats het afsluitdopje sifon is verwijderd, weer in de silon.

Geenschonevaat

oorzaak remedie Foutprogramma.Kies het juiste afasprogramma

Sproeilarmen geblokkaerd. Zorg ervoir dat de sproeilarmen vrij kunnen draaien. Controller of het vaatwerk goed is ingeladen. Maak de filters schoon.

Onjuiste dosering Stei de dosering van het afwasmiddel. afwasmiddel bij.

Controeleer of er nog zout in het zout reservoir aanwezig is. Zorg orvoort dat het zout reservoir correct op de waterhardheld is afgesteld.

Vaat niet droog en zonder glans oorzaak remedie

Verkeerd afwasmiddel Gebruik een goed afwasgebruikt. middel.

Onjuiste dosering. Gebruikmeer afwasmiddel.

Witachtige vlekken of slierten op de vaat oorzaak remedie

Onjuiste dosering. Gebruik minder glansmiddel.

Otogrodogde waterdruppels op de vaat oorzaak remedie Onjuiste dosering. Gebruik更是 glansmiddel.

Reinigen

Maak het toestel eerst spanningsloos (zie ook bladzijde 2).

Sproelarmen

Draai de gekartelde moer onder de bovenste spreoiarm los en neem de spreoiarmuit doore dezerechtstandig naar beneden te trekken.

Neem de onderste sproEIarm uit door deze rechtstandig omhoog te trekken.

Roestvrijstalen filter (zie fig. 6a en 6b)

- Verwijder de onderste spreiarm.

Verwijder de filtergroep door de greed (A) linksom te draaien enrechtstandiguit te nemen.
Verwijder het microfilter (B) door de bajonetsluiting open te draaien.
Druk op de lipjes (C) en verwijder de zeef.
Reinig de zeef met een borstel onder stromend water.
Monteer defiltergroep weer in omgekeerde volgorde.

Kunststoff filter (zie fig. 7a, 7b en 7c)
fig.7a

fig.7b

Verwijder de filtergroep door de greedp (A) omhoog te trekken.
Druk op de twee lipjes (B) en verwijder het filter (C) door ditrechtstandig omhoog te trekken.
Druk op de twee lipjes (E) en verwijder de zeef (D) door deze rechtstandig omhoog te trekken.
Reinig zeef en filter met een borstel onder stromend water.
Monteer zeef en filter weer in omgeekerde volgorde.

Installatie

Elektrische aansluiting

230V-50Hz

Algemeen

Wanner het toestel Niet is voorzien van een aansluitsnoer met stekker. dan dient het alleen door een erkend instalauteur op hetlichtnet te worden aangesloten.

Let op:

Op het gevegensplaatje staan de aansluitwaarde en de vereiste netspanning aangeveen. Het aansluten moet gebeuren in overeerstemming met de nationale en lokale voorschriften.

Bij een gespecifieerd vermogen groter dan 3kW gebruikt u een contactdoos geschikt voor een stroomsterke vaneer aan 13 A.

Technische gegevens

Aansluitwaarde: kW zi tepeplaatje

Maten:

Max.hoogte mm 870

Min.hoogte mm 820

Breedte mm 596

Diepte mm 550

Deurpaneel:

Max.hoogte*mm600

Min.hoogte mm 500

Breedtemm598

Bedieningspaneel:

Max.hoogte mm 155

Min. hoopte mm 115

Sokkel:

Max.hoogte mm 170

Min.hoogte mm 100

bij minimale bedieningspaneelhoogte

Waar u verder op moet letten

Monteer kraan, afvoer en de geaarde stekker/wandcontactdoos altijd onder handbereik.
Zorg ervoor dat de plint kan worden verwijderd. De vaatwasmachine要去 voor onderhouds-/reparatiewerkzaamheden uit de nis gehaald hunnen worden.

Toevoerslang/aquastop aansluiten op een zeltbeluchtende waterkraan met een 3/4'' schroefaansluiting. Zorg ervoor dat er geen vuiil hinterblift in een neuen geinstallerde waterleiding.
De vaatwasser kan zowel op een koudwater- als op een warmwaterkraan (max. 60^ ) aangesloten worden. Wanner u de vaatwasmachine op een warmwaterkraan aansluit za de afwastij met onceveer twintig minutes bekort worden. De vaatwasser wast dan wel minder doelmatig. Het 45^ -programma hierdoor op een wat hogere temperatuur uitgevoerd worden.
Boor geen gaten in deur of zichwanden. De vaatwasmachine kan hierdoor onherstelbaar beschadigd raken.

Inbouwen

Verwijder het houten vlonder waar de machine op staat door de schroeven los te draaien.

Bevestig de stelvoeten met de contramoeren onder de ijspanelen van de machine.

Hoogte-aftstelling toestel

De hoogte van de vaatwasser kan met verzeltbare voetjes aangepast worden van 820 tot 870 mm. Meet voor u dit doet de hoogte van de nis.

-Het verdient aanbeveling de machine op een zogeheten vaatwasservonder teplaatsen.

Informeer hiernaar bij uw keukenhandelaar.

Hoothe-afstelling bedieningspaneel (zie fig. 8)

fig.8

U kundt de hoogte van het bedieningspaneel aanpassen aan de hoogte van het keukenmeubel. Dit doet u met behulp van de schroeven (A) aan de onderzijde van het paneel.
- Verwijder de schroeven, veren en lijst om de minimale hoogte-instelling te verkrijgen.
Wanneer u de lijst Niet verwijdert is de hoothe in te stellen van 125 tot 140 millimeter. Met behulp van de extra lijst kunt u de bedieningspaneelhoothe instellen tot maximaal 155 millimeter.
U bereikt een paneelhoogte tussen 120 en 125mm door de "halve maan" in de lijst een aantal millimeters dieper uit te snijden.

Montage

Montage deurpaneel (zie fig. 9)

fig.9

Bepaal erst de hoogte van het bedieningsspaneel.
Leg de mal op de binnenzijde van het deurpaneel.
De maatstrepen op de mal die corresponderen met de gameten paneelhoogte geglekggen met de bovenzijde van de deur.
De mal aan linker- en rechtzerijde centreren met behulp van de verticale maatstrepen.
- Neem de markingsen van de boorgaten op de mal over op de deur.
- Als het deurpaneel van massief hout is, de gaatjes voorboren met een boor van 2 mm (12 mm diep).

Let op

Houd rekening met eventuale verschillen in
dikte van het paneel (ingefreesde
verdiepingen of afgeschuinde kanten).
Monteer het bevestigingsmaterial op de deur, zoals aangegeven op de mal.

De kunststof delen moeten zich aan de bovenzijde bevinden: de metalen delen aan de onderzijde (zie fig. 10).

Fig. 10

Bevestig het paneel op de deur van de vaatwasser door de bovenste pennen in de sleuven van het kunststof gedeelte te drukken.
Schuif het paneel iets omhoog en hang de onderste haken in de sleuven links en rechts aan de voorzijde.
- De onderste haken vanaf de zichkant vastzetten met de schroeven M5.

MONTAGE

Afstellen veerspanning (zie fig. 11)

Fig. 11

Deur is standard op de laagste veerspanning afgesteld.
Verhoog de veerspanning door - met een schroevendraier - de twee stelschroeven "A" in de richting van de klok te draaien. De veerspanning is goed, als de deur in geopende toestand in evenwicht is.

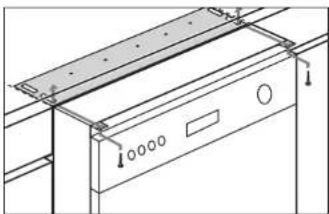

Plaatsing (zie fig. 12)

6g.12

Let op:

Slangenmonarygetkntofplatgedrukt
worden tijdens de installmente van de
vaatwasmachine in de nisruimte.

Bevestig de meegeleverde stalen plaat aan de onderzijde van het aanrechtblad.
De vaatwasmachine waterpas afstellen.
Bevestig de vaatwasmachine aan het aanrechtblad.
Plaats de plint.
Open - voorlichtig - de deur van de vaatwasser en controllerer of de deur gegen de plint stoot.
Als dit het geval is, markeer dan het gedeelte van de plint dat verwijderd moet worden. Laat drie millimeter spel ing:tussen deur er plint opdat de deur vrij kan draaien.
Maak het uitgezaagde stuk plint waterdicht - met bijoorbeeld verf - en plaats de plint weer.

Waar u verder op moet letten

Maak de spel ing rondom het toestel nicht groter dan drie millimeter. Bijeer spel ing bestaat de mogelijkheid dat elektrische delen van de machine aangeraakt hunnen worden.

Waterafyoer

De afvoerpijp moet voorzien zich van een sifon. De afvoerslang moet vrij hangen in de afvoerpijp. De afvoerpijp mag dus nicht afgedicht worden.

• De afvoerslang moet op maximaal 80 cm hoogte hangen. De minimale hoogte is 32 cm.

Aquastop

Bij sommige modellen worden een losse aquastop geleverd.

De aquastop moet, met het meegeleverde sleuteltje, afgesteld worden op stand vier.

Monteer de aquastop op de waterkraan. Sluitervolgens de toevoerslang van de vaatwasser op de aquastop aan.

Bij andere modellen is de aquastop in de toevoerslang geintgreerd.

• De aquastop herstelt een geblokkeerde watertoevoer Niet uit zichelf. Onderzoek eerst waarom de aquastop de watertoevoer geblokkeerd heeft. Neem contact op met de installmenter of met de servicedienst.

Afvoeren verpakking en toestel

De verpakking van het toestel is recyclebaar.
Gebruiktijin:
-karton
poly-ethylenfolie (PE)
- CFK-vrij polystyreen (PS-hard-schuim)
polypropyleen banden om de doos

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

De overheid kan u ook informatatie verschaffen over het op verantwoorde wijze afvoeren van afgedankte huishoudelijkke apparaten.

bloqués, armen vrij kunnen draaien.
